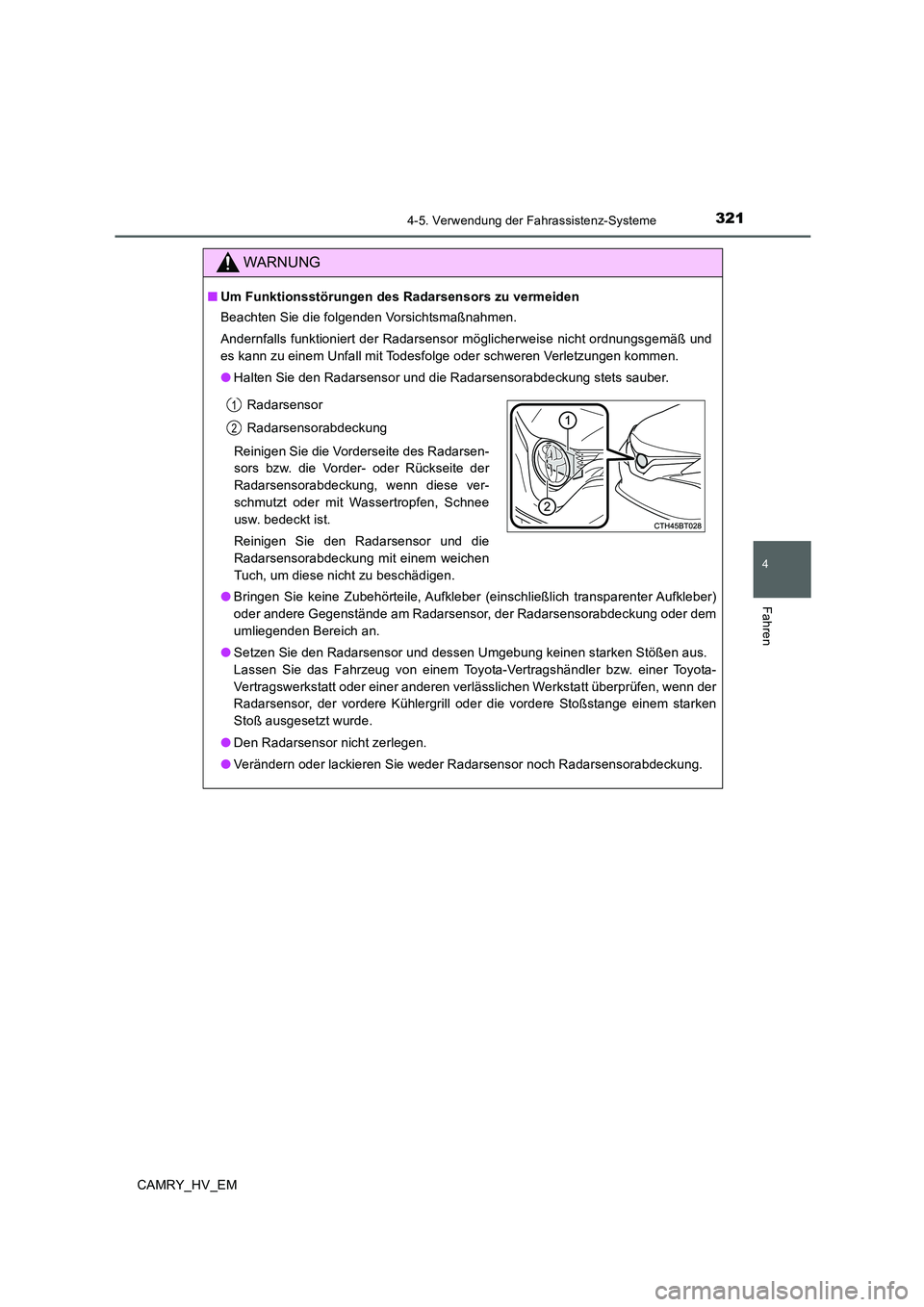

3214-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Um Funktionsstörungen des Radarsensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß und
es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie den Radarsensor und die Radarsensorabdeckung stets sauber.
●Bringen Sie keine Zubehörteile, Aufkleber (einschließlich transparenter Aufkleber)
oder andere Gegenstände am Radarsensor, der Radarsensorabdeckung oder dem
umliegenden Bereich an.
●Setzen Sie den Radarsensor und dessen Umgebung keinen starken Stößen aus.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen, wenn der
Radarsensor, der vordere Kühlergrill oder die vordere Stoßstange einem starken
Stoß ausgesetzt wurde.
●Den Radarsensor nicht zerlegen.
●Verändern oder lackieren Sie weder Radarsensor noch Radarsensorabdeckung.
Radarsensor
Radarsensorabdeckung
Reinigen Sie die Vorderseite des Radarsen-
sors bzw. die Vorder- oder Rückseite der
Radarsensorabdeckung, wenn diese ver-
schmutzt oder mit Wassertropfen, Schnee
usw. bedeckt ist.
Reinigen Sie den Radarsensor und die
Radarsensorabdeckung mit einem weichen
Tuch, um diese nicht zu beschädigen.1
2

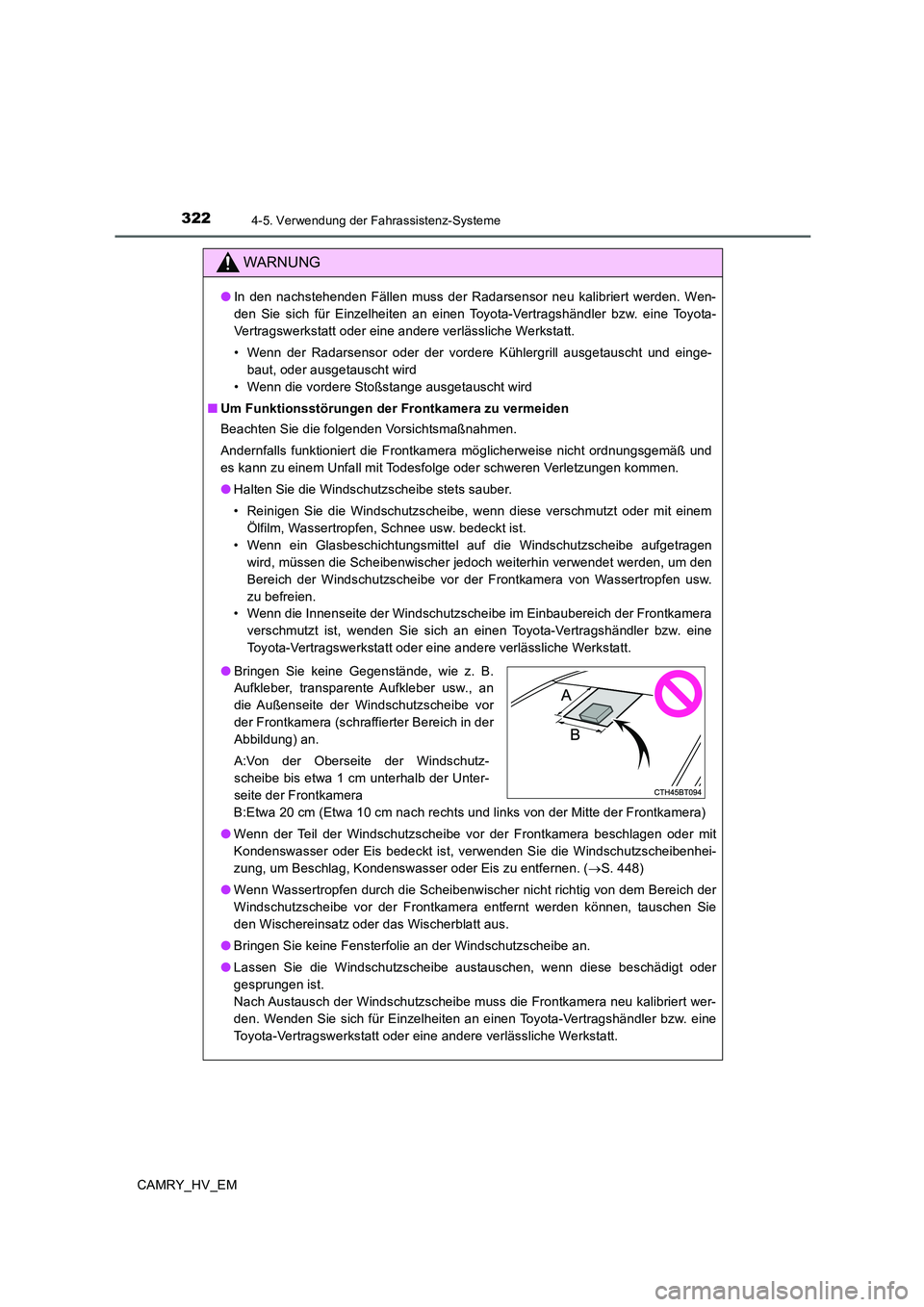

3224-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
●In den nachstehenden Fällen muss der Radarsensor neu kalibriert werden. Wen-
den Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• Wenn der Radarsensor oder der vordere Kühlergrill ausgetauscht und einge-
baut, oder ausgetauscht wird
• Wenn die vordere Stoßstange ausgetauscht wird
■Um Funktionsstörungen der Frontkamera zu vermeiden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß und
es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie die Windschutzscheibe stets sauber.
• Reinigen Sie die Windschutzscheibe, wenn diese verschmutzt oder mit einem
Ölfilm, Wassertropfen, Schnee usw. bedeckt ist.
• Wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetragen
wird, müssen die Scheibenwischer jedoch weiterhin verwendet werden, um den
Bereich der Windschutzscheibe vor der Frontkamera von Wassertropfen usw.
zu befreien.
• Wenn die Innenseite der Windschutzscheibe im Einbaubereich der Frontkamera
verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
B:Etwa 20 cm (Etwa 10 cm nach rechts und links von der Mitte der Frontkamera)
●Wenn der Teil der Windschutzscheibe vor der Frontkamera beschlagen oder mit
Kondenswasser oder Eis bedeckt ist, verwenden Sie die Windschutzscheibenhei-
zung, um Beschlag, Kondenswasser oder Eis zu entfernen. (→S. 448)
●Wenn Wassertropfen durch die Scheibenwischer nicht richtig von dem Bereich der
Windschutzscheibe vor der Frontkamera entfernt werden können, tauschen Sie
den Wischereinsatz oder das Wischerblatt aus.
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Lassen Sie die Windschutzscheibe austauschen, wenn diese beschädigt oder
gesprungen ist.
Nach Austausch der Windschutzscheibe muss die Frontkamera neu kalibriert wer-
den. Wenden Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
die Außenseite der Windschutzscheibe vor
der Frontkamera (schraffierter Bereich in der
Abbildung) an.
A:Von der Oberseite der Windschutz-
scheibe bis etwa 1 cm unterhalb der Unter-
seite der Frontkamera

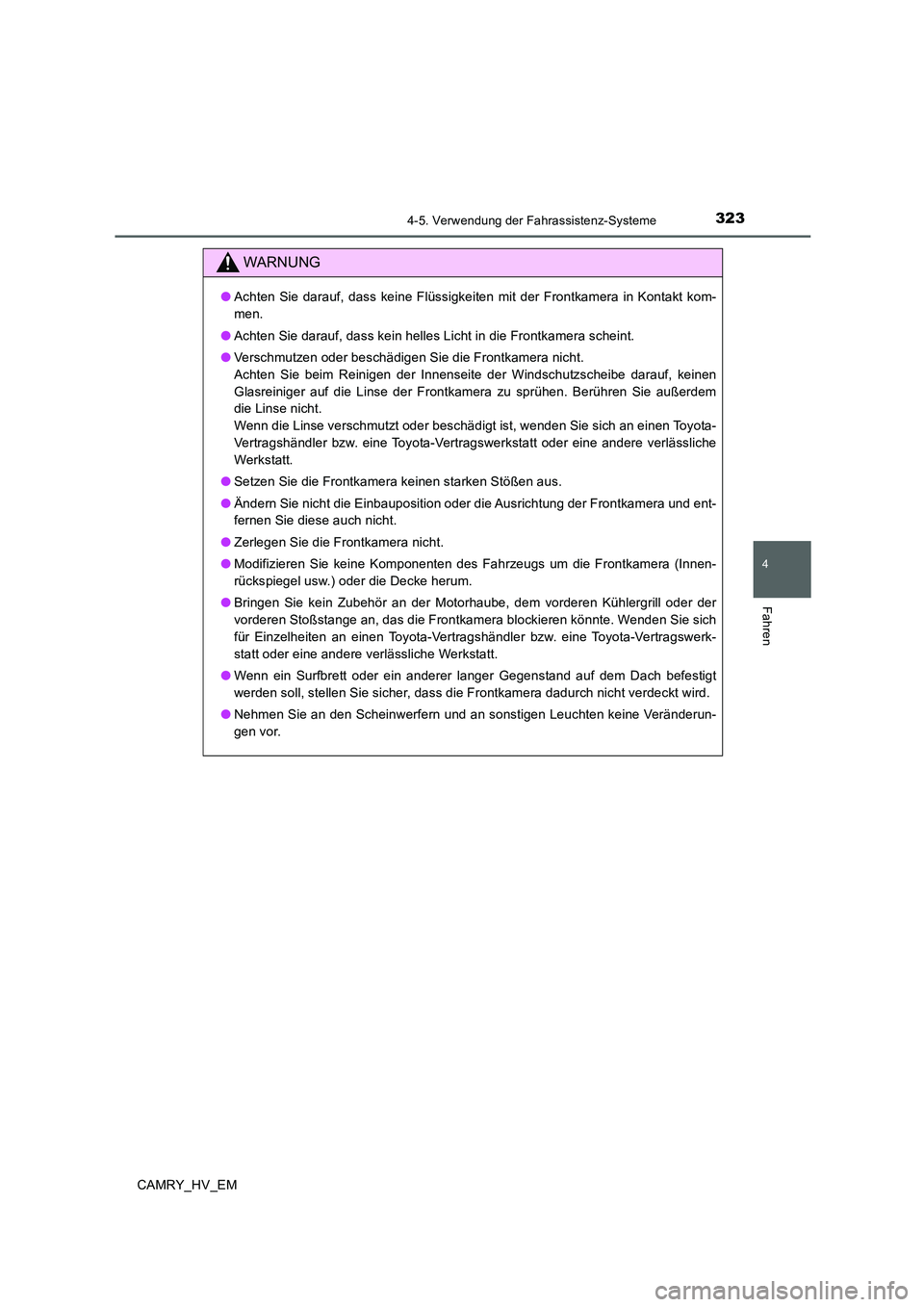

3234-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
●Achten Sie darauf, dass keine Flüssigkeiten mit der Frontkamera in Kontakt kom-
men.
●Achten Sie darauf, dass kein helles Licht in die Frontkamera scheint.
●Verschmutzen oder beschädigen Sie die Frontkamera nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, keinen
Glasreiniger auf die Linse der Frontkamera zu sprühen. Berühren Sie außerdem
die Linse nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche
Werkstatt.
●Setzen Sie die Frontkamera keinen starken Stößen aus.
●Ändern Sie nicht die Einbauposition oder die Ausrichtung der Frontkamera und ent-
fernen Sie diese auch nicht.
●Zerlegen Sie die Frontkamera nicht.
●Modifizieren Sie keine Komponenten des Fahrzeugs um die Frontkamera (Innen-
rückspiegel usw.) oder die Decke herum.
●Bringen Sie kein Zubehör an der Motorhaube, dem vorderen Kühlergrill oder der
vorderen Stoßstange an, das die Frontkamera blockieren könnte. Wenden Sie sich
für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt.
●Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt
werden soll, stellen Sie sicher, dass die Frontkamera dadurch nicht verdeckt wird.
●Nehmen Sie an den Scheinwerfern und an sonstigen Leuchten keine Veränderun-
gen vor.

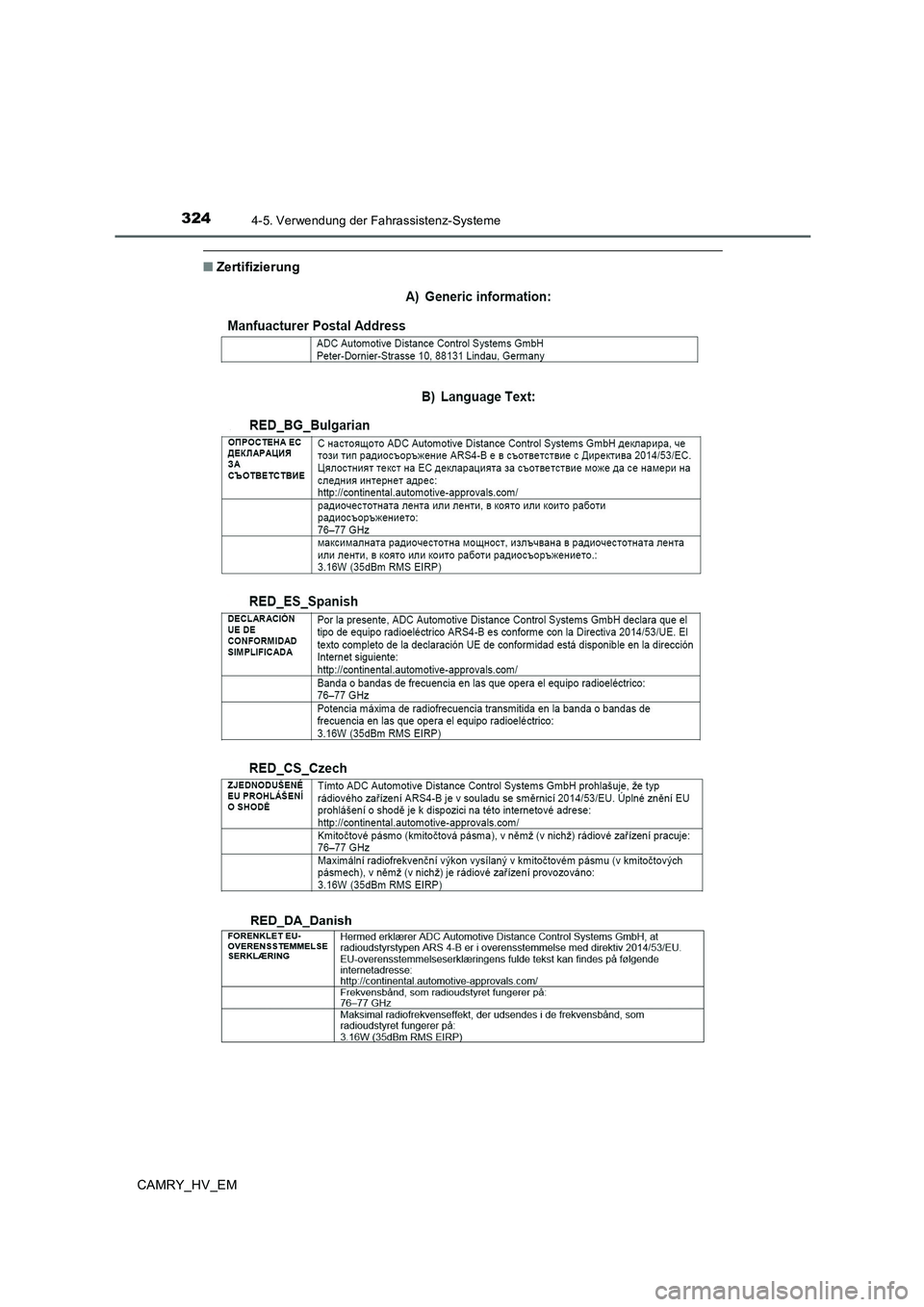

3244-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
■Zertifizierung

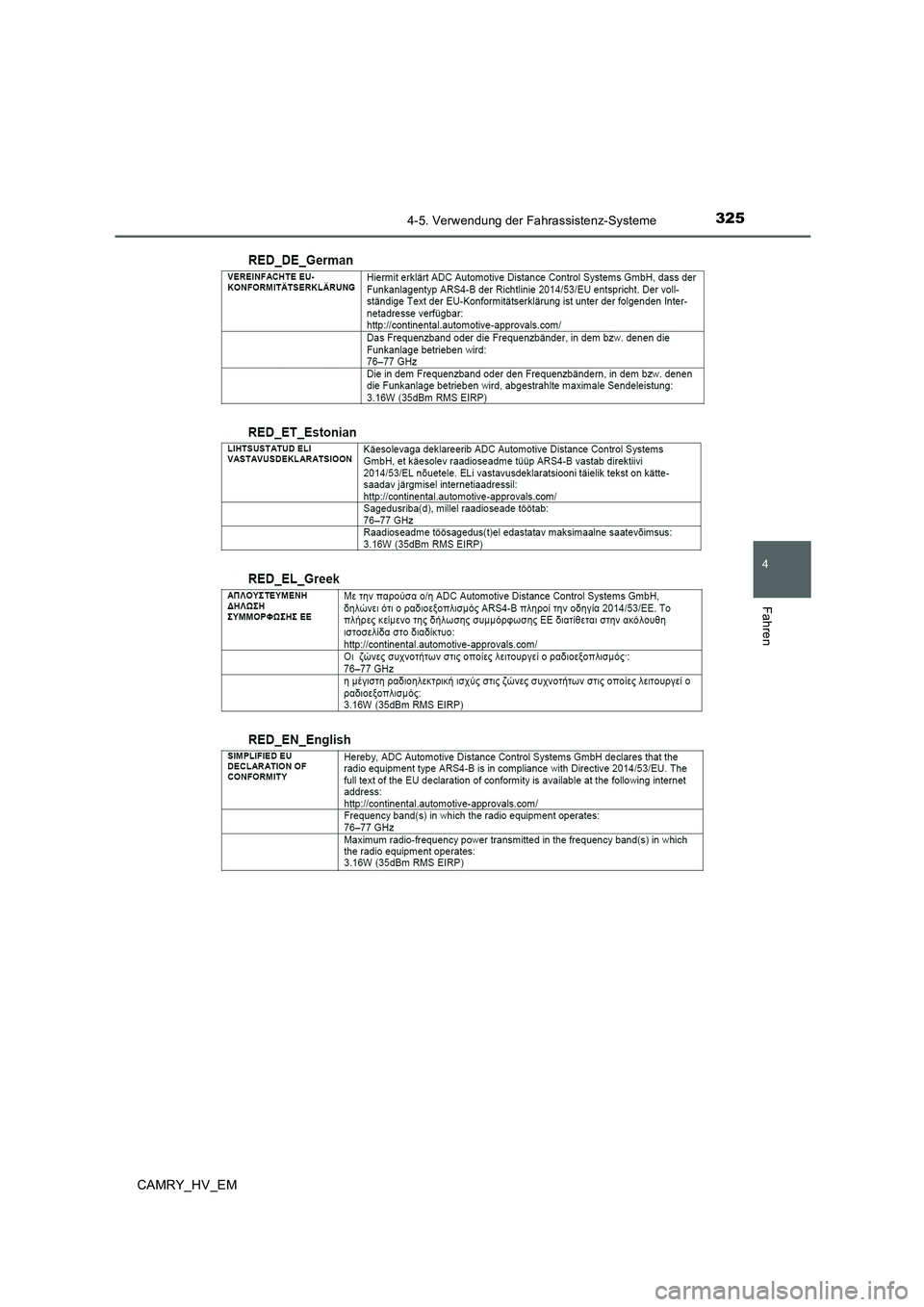

3254-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

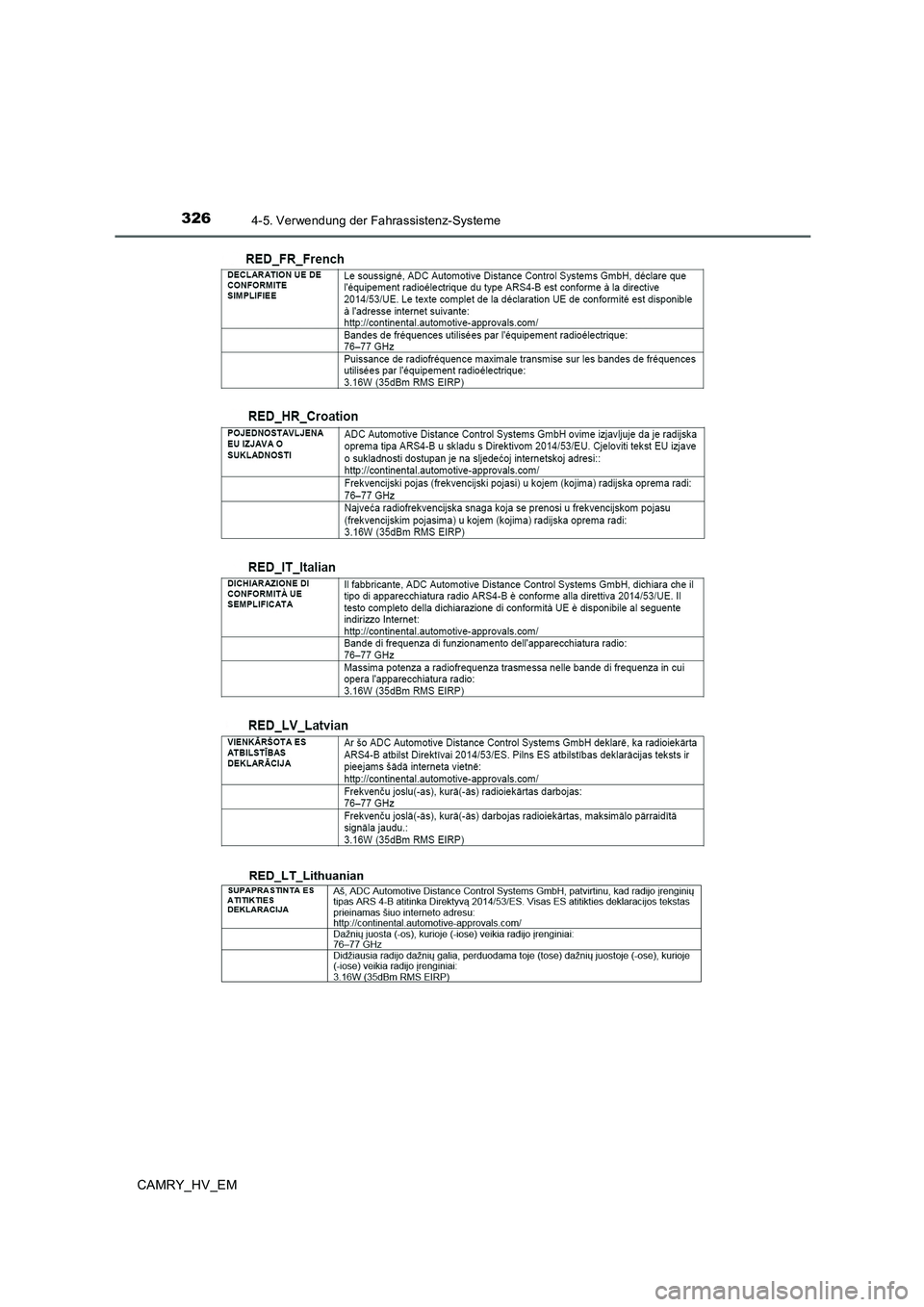

3264-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

3274-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

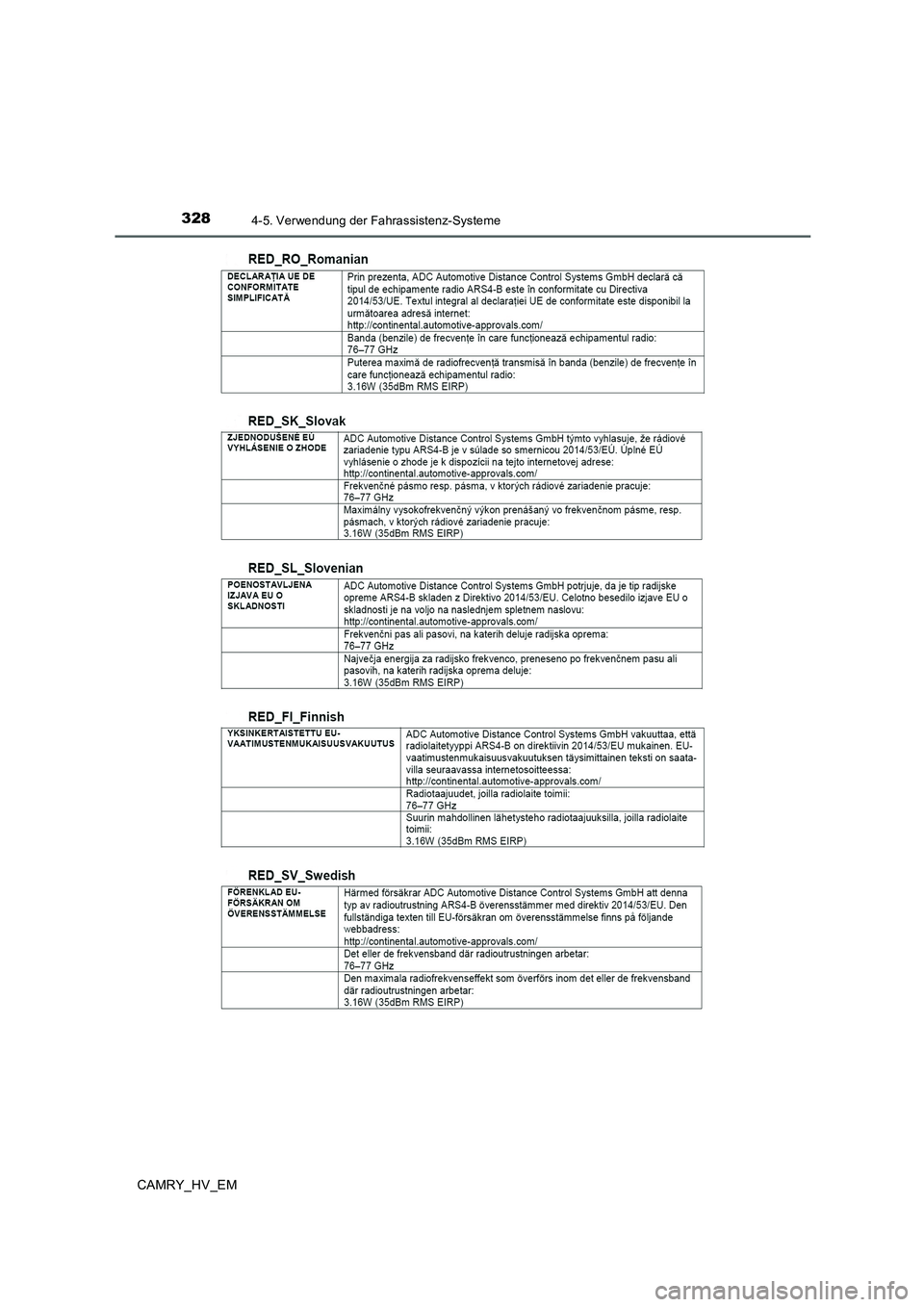

3284-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

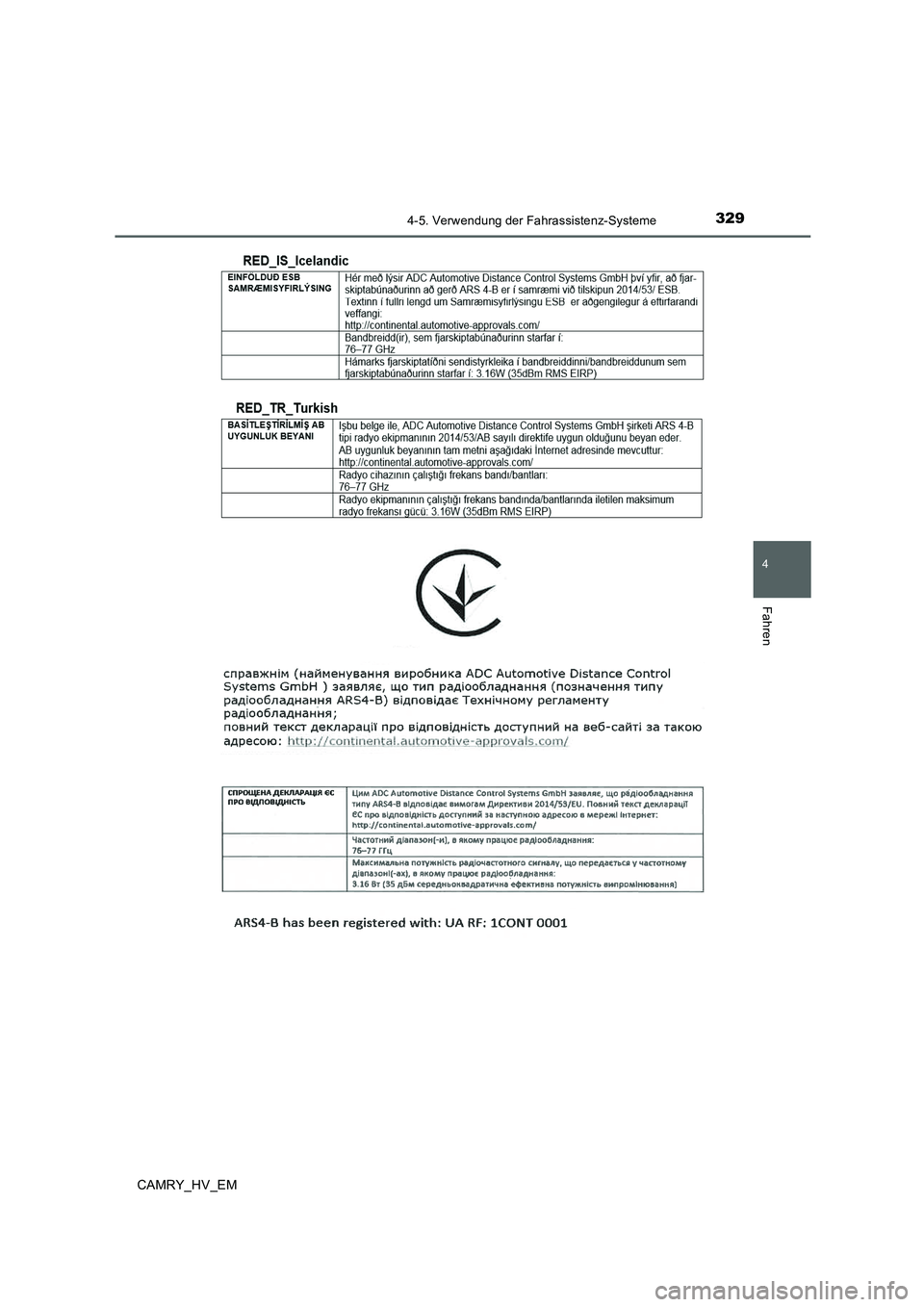

3294-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

3304-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM■Wenn eine Warnmeldung auf der Multi-Informationsanzeige angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eine Funk-
tionsstörung im System vor.
●Führen Sie die Maßnahmen in der Tabelle in folgenden Situationen durch. Wenn nor-
male Betriebsbedingungen erkannt werden, verschwindet die Meldung und das Sys-
tem steht wieder zur Verfügung.
Wenn die Meldung nicht verschwindet, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
SituationAktion
Wenn der Bereich um einen Sensor mit
Schmutz, Feuchtigkeit (beschlagen,
bedeckt mit Kondenswasser, Eis usw.)
oder anderem Fremdmaterial bedeckt istVerwenden Sie die Windschutzschei-
benwischer oder die Windschutzschei-
benheizung der Klimaanlage, um den
Bereich der Windschutzscheibe vor der
Frontkamera zu reinigen (→S. 448).
Wenn die Temperatur um die Frontka-
mera außerhalb des Betriebsbereichs
liegt, z. B. wenn sich das Fahrzeug in
der Sonne oder in einer sehr kalten
Umgebung befindet
Wenn die Frontkamera heiß ist, z. B.
nachdem das Fahrzeug in der Sonne
geparkt war, verwenden Sie die Klima-
anlage, um die Temperatur um die Front-
kamera zu senken.
Wenn beim Parken ein Sonnenschutz
verwendet wurde, kann je nach Ausfüh-
rung das vom Sonnenschutz reflektierte
Sonnenlicht die Temperatur der Frontka-
mera stark ansteigen lassen.
Wenn die Frontkamera kalt ist, z. B.
nachdem das Fahrzeug in einer sehr kal-
ten Umgebung geparkt wurde, verwen-
den Sie die Klimaanlage, um die
Temperatur um die Frontkamera zu
erhöhen.
Der Bereich vor der Frontkamera ist blo-
ckiert, z. B. bei geöffneter Motorhaube
oder wenn ein Aufkleber vor der Frontka-
mera an der Windschutzscheibe ange-
bracht wird.Schließen Sie die Motorhaube, entfer-
nen Sie den Aufkleber usw., um das Hin-
dernis zu beseitigen.
