5907-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

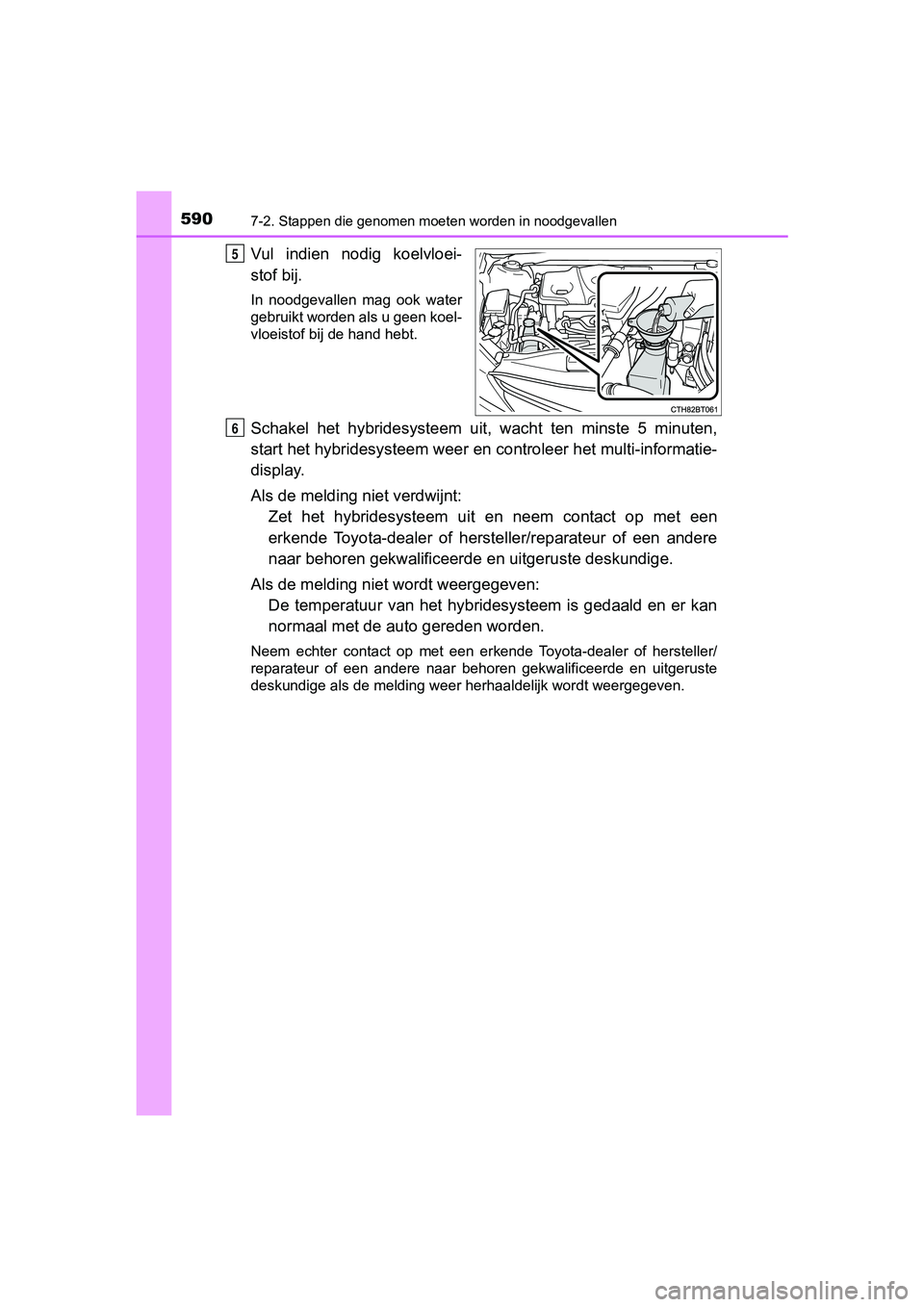

Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem uit , wacht ten minste 5 minuten,
start het hybridesysteem weer en controleer het multi-informatie-
display.
Als de melding niet verdwijnt: Zet het hybridesysteem uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de melding niet wordt weergegeven: De temperatuur van het hybridesysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige als de melding weer herhaaldelijk wordt weergegeven.
5
6
CAMRY_HV_OM_Europe_OM33D66E .book Page 590 Monday, January 28, 2019 8:33 AM

5917-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

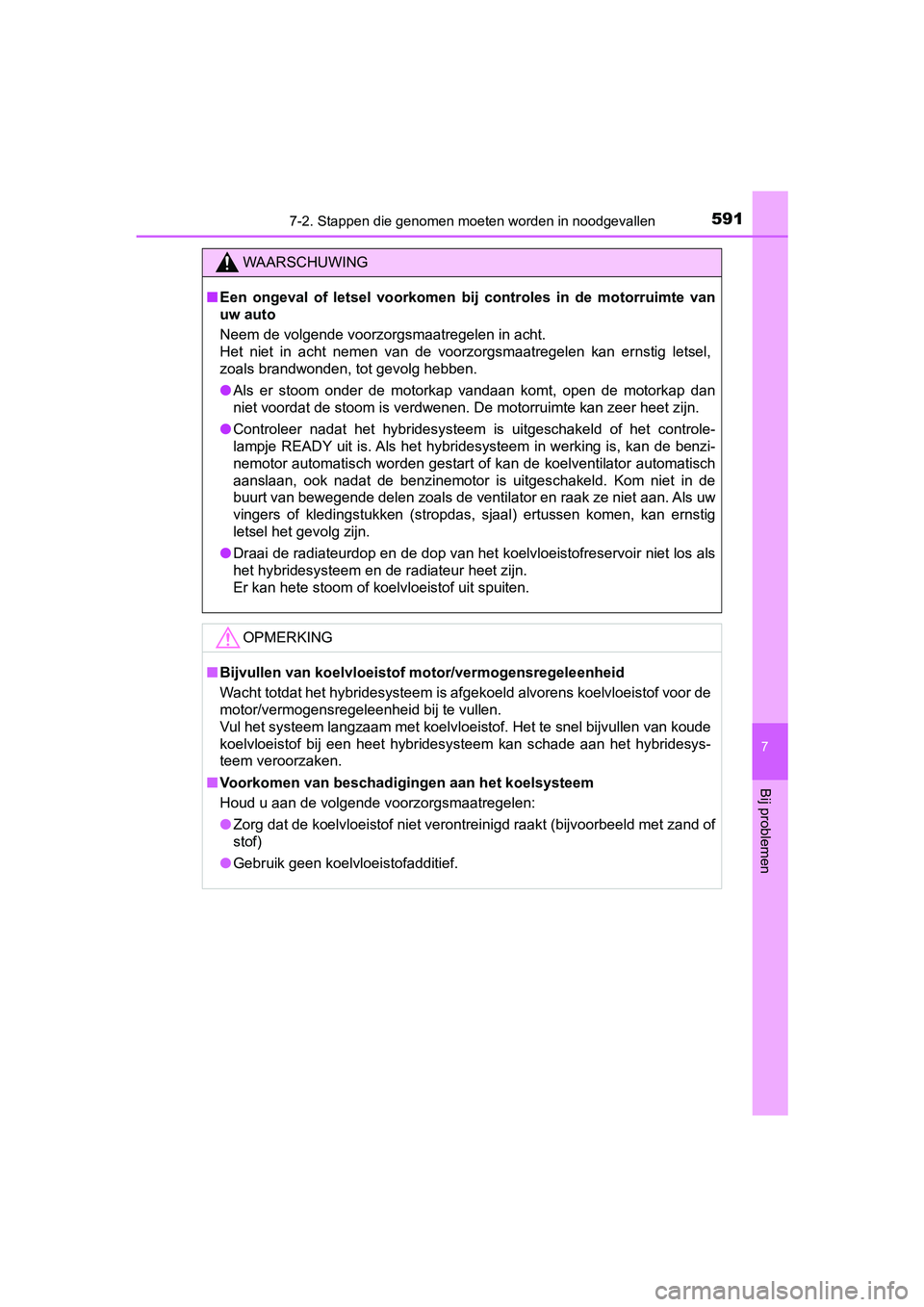

WAARSCHUWING
■Een ongeval of letsel voorkomen b ij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de v oorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het con trole-
lampje READY uit is. Als het hybridesysteem in werking is, kan de benzi-
nemotor automatisch worden gestart of kan de koelventilator automatisch
aanslaan, ook nadat de benzinemotor is uitgeschakeld. Kom niet in de
buurt van bewegende delen zoals de ventilator en raak ze niet a an. Als uw
vingers of kledingstukken (stropdas, sjaal) ertussen komen, kan ernstig
letsel het gevolg zijn.
● Draai de radiateurdop en de dop van het koelvloeistofreservoir niet los als
het hybridesysteem en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■ Bijvullen van koelvloeistof motor/vermogensregeleenheid
Wacht totdat het hybridesysteem is afgekoeld alvorens koelvloei stof voor de
motor/vermogensregeleenheid bij te vullen.
Vul het systeem langzaam met koelvloeistof. Het te snel bijvull en van koude
koelvloeistof bij een heet hybridesysteem kan schade aan het hybridesys-
teem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
CAMRY_HV_OM_Europe_OM33D66E .book Page 591 Monday, January 28, 2019 8:33 AM

5927-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

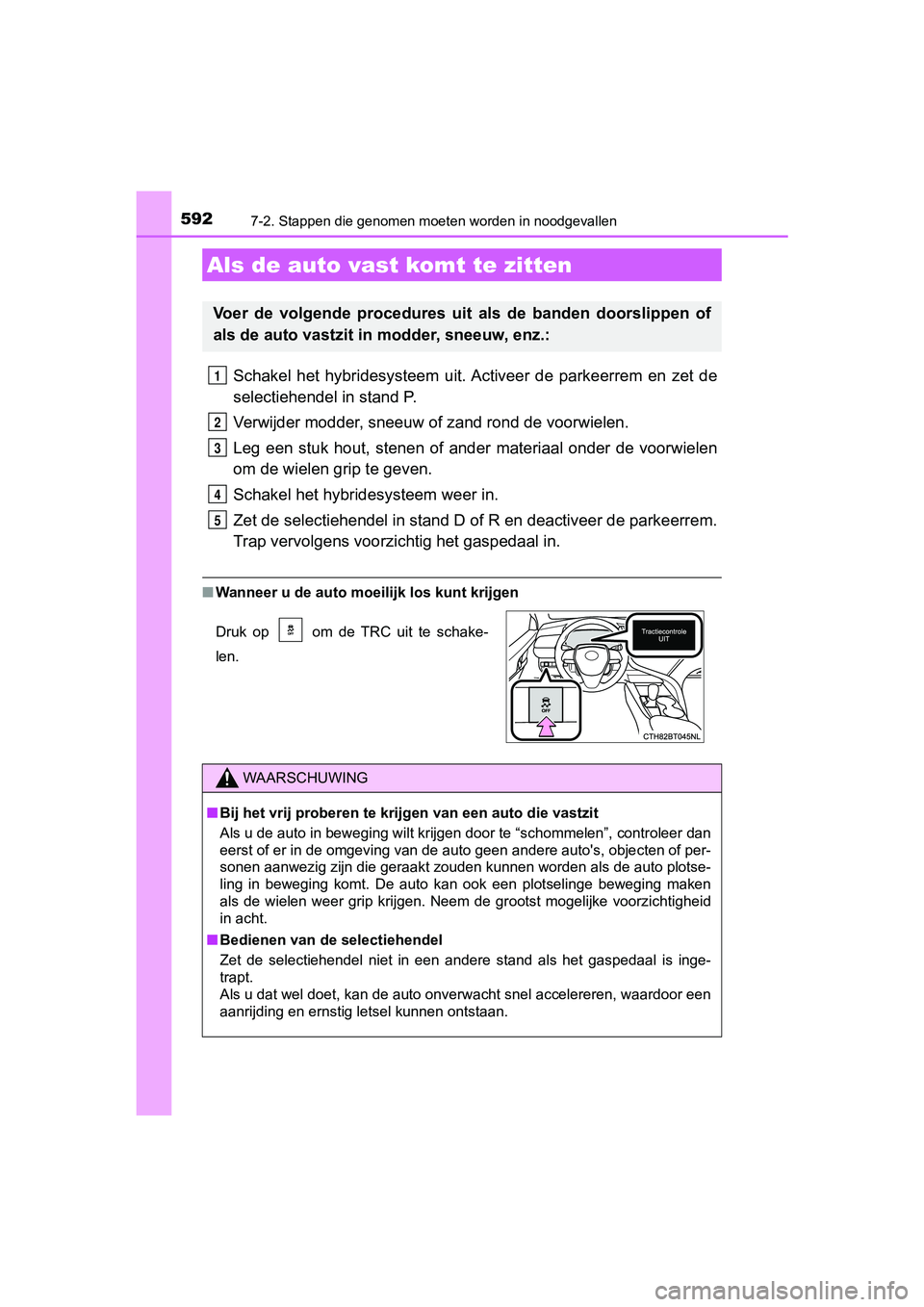

Schakel het hybridesysteem uit. Activeer de parkeerrem en zet d e
selectiehendel in stand P.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D o f R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Als de auto vast komt te zitten
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33D66E .book Page 592 Monday, January 28, 2019 8:33 AM

5937-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
OPMERKING
■Om beschadiging van de transmissi e en andere componenten te voor-
komen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
CAMRY_HV_OM_Europe_OM33D66E .book Page 593 Monday, January 28, 2019 8:33 AM

5947-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
CAMRY_HV_OM_Europe_OM33D66E .book Page 594 Monday, January 28, 2019 8:33 AM

595

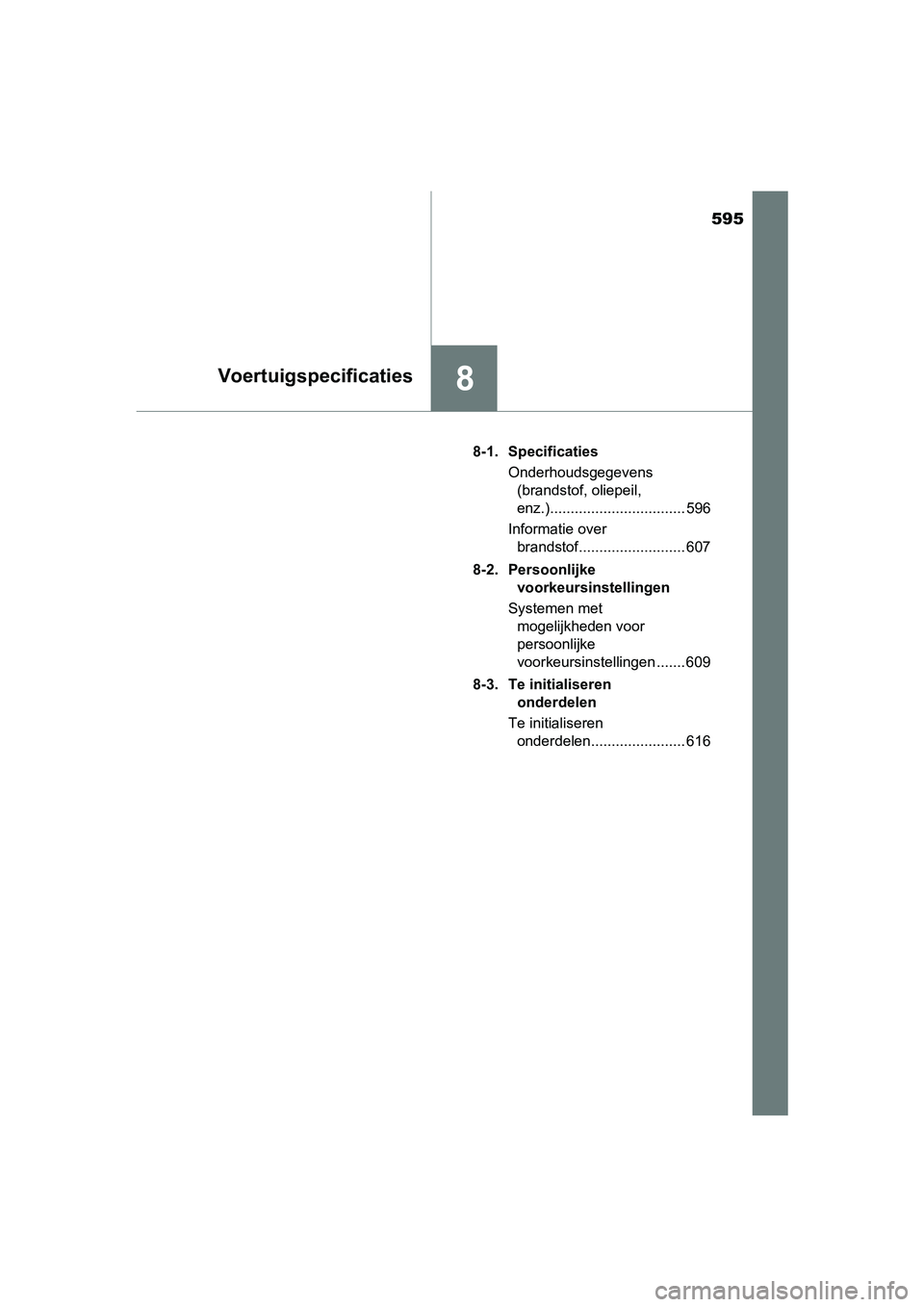

8Voertuigspecificaties
CAMRY_HV_EE8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 596
Informatie over brandstof.......................... 607
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 609
8-3. Te initialiseren onderdelen
Te initialiseren onderdelen....................... 616
CAMRY_HV_OM_Europe_OM33D66E .book Page 595 Monday, January 28, 2019 8:33 AM

596
CAMRY_HV_EE
8-1. Specificaties
*: Ongeladen auto
■
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienumme r
van uw Toyota. Het wordt gebruik t voor het op naam zetten van de
auto.
Bij sommige uitvoeringen is dit
nummer links boven op het
dashboard ingeslagen.

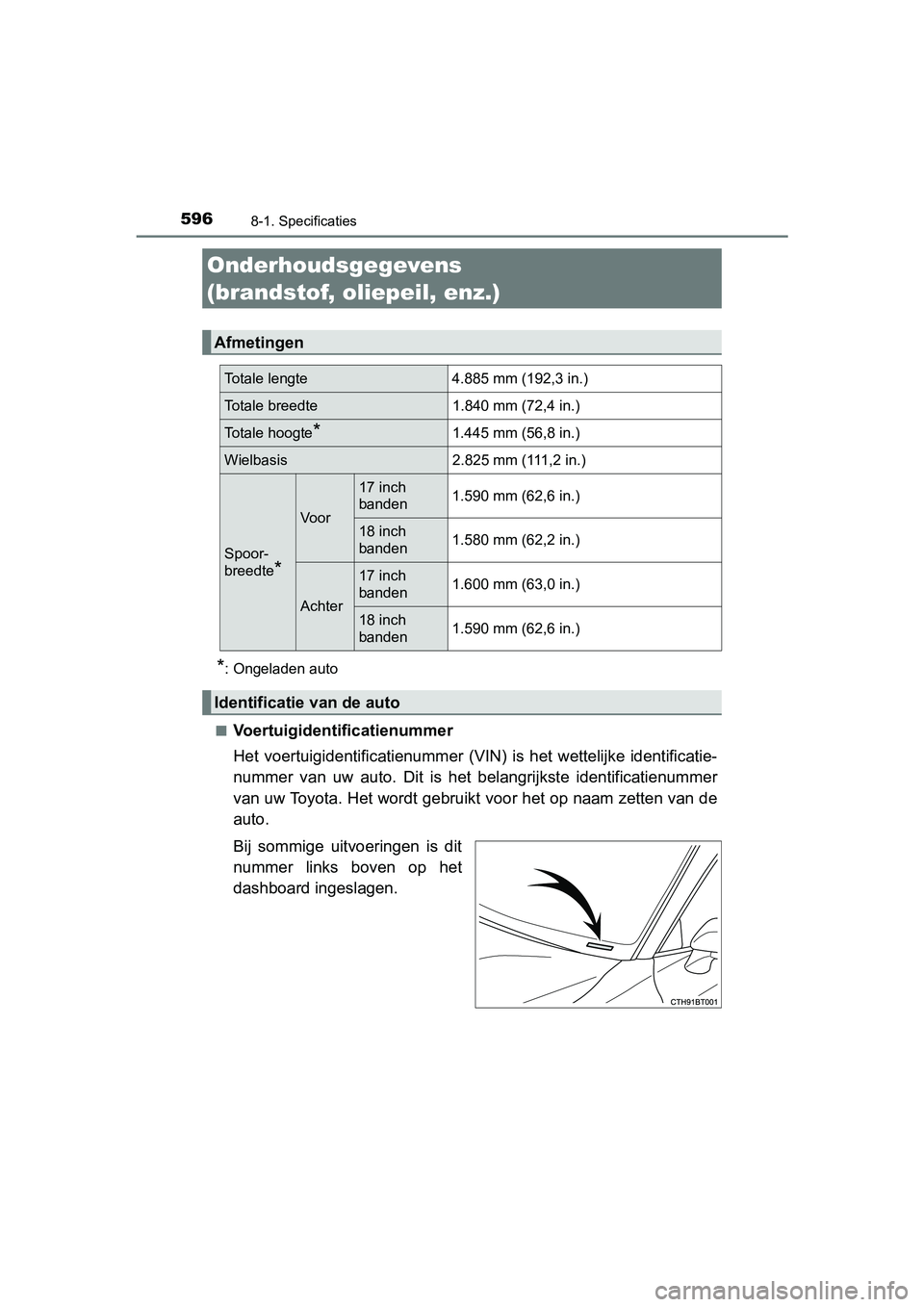

Onderhoudsgegevens
(brandstof, oliepeil, enz.)
Afmetingen
Totale lengte 4.885 mm (192,3 in.)
Totale breedte 1.840 mm (72,4 in.)
Totale hoogte*1.445 mm (56,8 in.)
Wielbasis 2.825 mm (111,2 in.)
Spoor-
breedte
*
Vo or
17 inch
banden1.590 mm (62,6 in.)
18 inch
banden1.580 mm (62,2 in.)
Achter
17 inch
banden1.600 mm (63,0 in.)
18 inch
banden1.590 mm (62,6 in.)
Identificatie van de auto
CAMRY_HV_OM_Europe_OM33D66E
.book Page 596 Monday, January 28, 2019 8:33 AM

5978-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
Dit nummer staat ook op het
typeplaatje.
Dit nummer is ook onder de
voorstoel rechts aangebracht.
■Motornummer
Het motornummer is op de aan-
gegeven plaats ingeslagen in
het motorblok.
CAMRY_HV_OM_Europe_OM33D66E .book Page 597 Monday, January 28, 2019 8:33 AM

5988-1. Specificaties
CAMRY_HV_EE

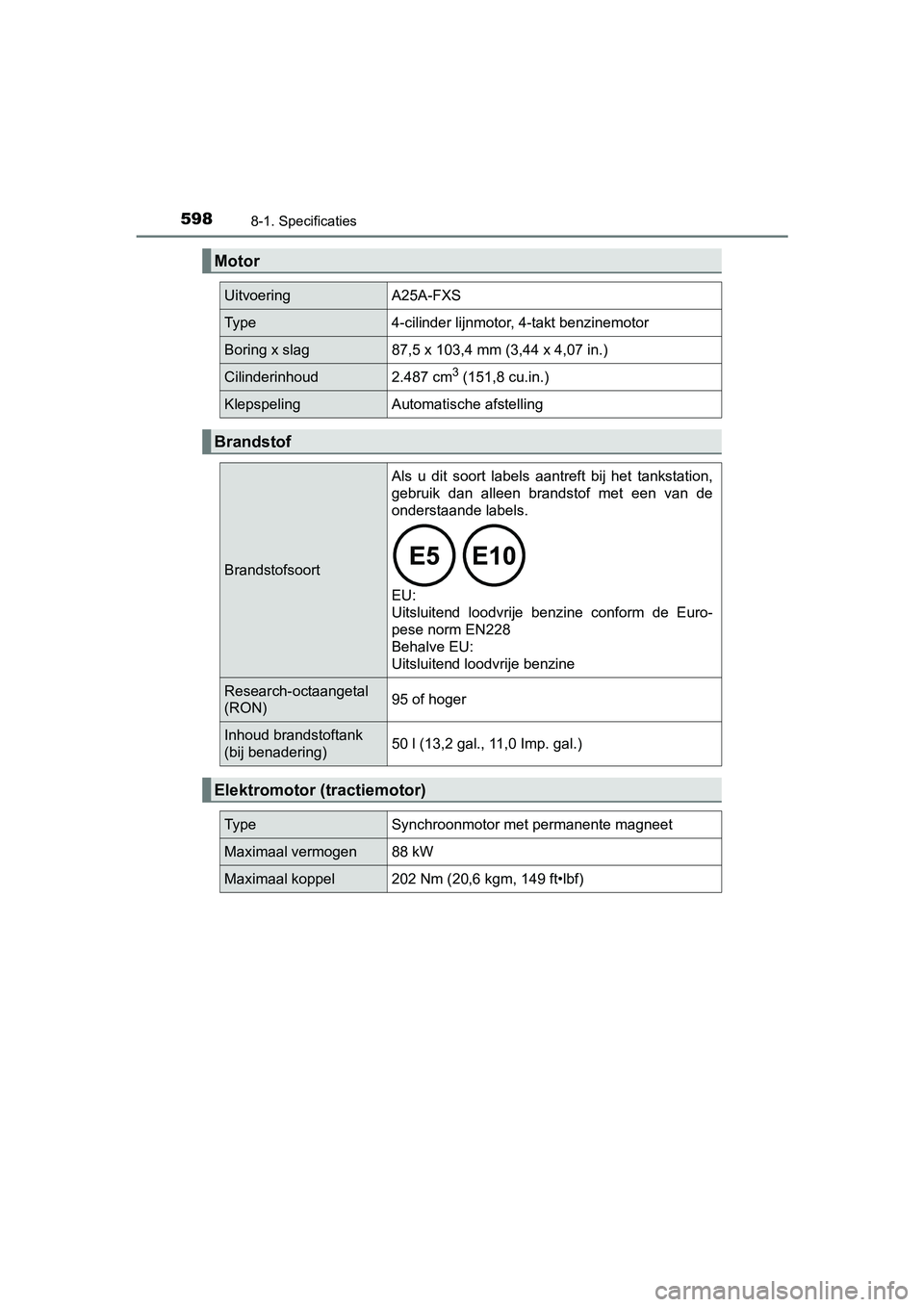

Motor
UitvoeringA25A-FXS
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 87,5 x 103,4 mm (3,44 x 4,07 in.)
Cilinderinhoud 2.487 cm3 (151,8 cu.in.)
Klepspeling Automatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.

EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON) 95 of hoger
Inhoud brandstoftank
(bij benadering)50 l (13,2 gal., 11,0 Imp. gal.)
Elektromotor (tractiemotor)
Type
Synchroonmotor met permanente magneet
Maximaal vermogen 88 kW
Maximaal koppel 202 Nm (20,6 kgm, 149 ft•lbf)
CAMRY_HV_OM_Europe_OM33D66E .book Page 598 Monday, January 28, 2019 8:33 AM

5998-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties

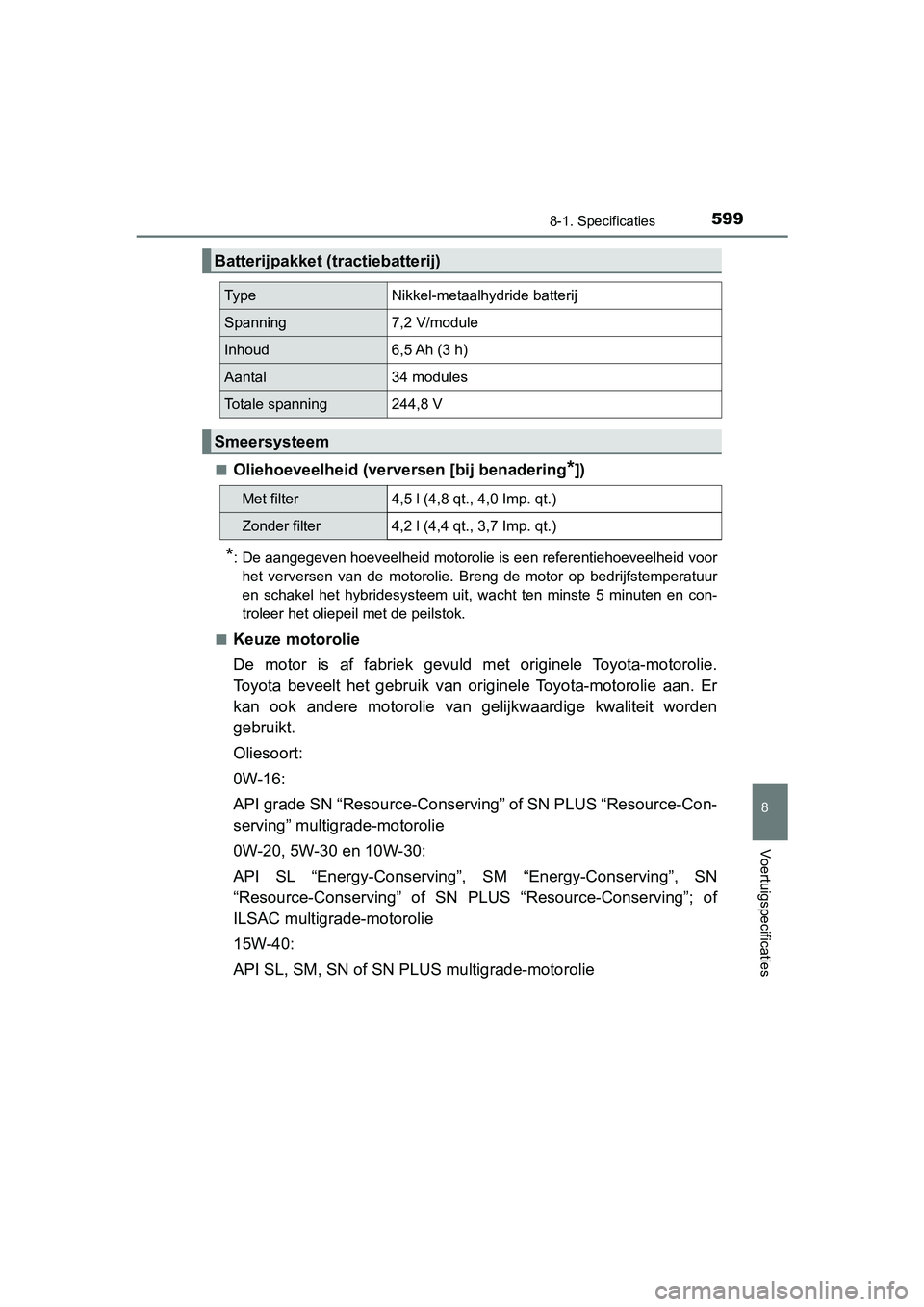

■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstempe ratuur
en schakel het hybridesysteem uit, wacht ten minste 5 minuten en con-
troleer het oliepeil met de peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van or iginele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving” of SN PLUS “Resource-Con-
serving” multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of SN P LUS “Resource-Conserving”; of
ILSAC multigrade-motorolie
15W-40:
API SL, SM, SN of SN PLUS multigrade-motorolie
Batterijpakket (tractiebatterij)
Type Nikkel-metaalhydride batterij
Spanning 7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal 34 modules
Totale spanning 244,8 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
