Page 6 of 650

INDHOLDSFORTEGNELSE6
OM33E11DK7-1. Vigtige oplysninger
Havariblink .........................536
Hvis bilen skal stoppes i
en nødsituation ................537
Hvis bilen bliver fanget i stigende vandstand........538
7-2. Forholdsregler i nødsituationer
Hvis bilen skal bugseres ..........................539
Hvis du tror, at der er noget galt .........................544
Hvis en advarselslampe tændes, eller der lyder
en advarselssummer .......545
Hvis der vises en advarselsmeddelelse .......552
Hvis dækket er fladt (biler med
nødreparationssæt
til punktering) ...................558
Hvis dækket er fladt (biler med reservehjul) .....576
Hvis hybridsystemet ikke starter .......................590
Hvis den elektroniske nøgle ikke fungerer
korrekt..............................592
Hvis bilens 12-voltsbatteri er afladet..........................595
Hvis bilen bliver overophedet.....................602
Hvis bilen kører fast ...........607 8-1. Specifikationer
Vedligeholdelsesdata (brændstof, oliestand
osv.) ................................ 610
Oplysninger om brændstof ........................ 621
8-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt ......... 623
8-3. Initialiseringsemner Initialiseringsemner ........... 630
7Hvis der opstår
problemer8Bilens specifikationer
OM33E11DK.book Page 6 Monday, March 9, 2020 1:49 PM
Page 18 of 650

18Billedindeks
OM33E11DK
nInstrumentbord (venstrestyrede biler)
Tænd/sluk-knap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 268
Start af hybridsystemet/ændring af funktionerne . . . . . . . . . . . S. 268
Nødstop af hybridsystemet . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 537
NÃ¥r hybridsystemet ikke starter . . . . . . . . . . . . . . . . . . . . . . . . S. 590
Gearvælger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 277
Skift af gearstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 277
Sikkerhedsforanstaltninger i forbindelse med bugsering . . . . . S. 539
Når gearvælgeren ikke flytter sig . . . . . . . . . . . . . . . . . . . . . . . S. 280
Instrumenter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Aflæsning af instrumenterne/indstilling af
instrumentbordsbelysningen . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Advarselslamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . S. 132
Hvis en advarselslampe tænder . . . . . . . . . . . . . . . . . . . . . . . S. 545
Multi-informationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
NÃ¥r advarselsmeddelelserne vises . . . . . . . . . . . . . . . . . . . . . S. 5521
2
3
OM33E11DK.book Page 18 Monday, March 9, 2020 1:49 PM
Page 25 of 650

25Billedindeks
OM33E11DK
nInstrumentbord (højrestyrede biler)
Tændingskontakt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 268
Start af hybridsystemet/ændring af funktionerne . . . . . . . . . . . S. 268
Nødstop af hybridsystemet . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 537
NÃ¥r hybridsystemet ikke starter . . . . . . . . . . . . . . . . . . . . . . . . S. 590
Gearvælger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 277
Skift af gearstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 277
Sikkerhedsforanstaltninger i forbindelse med bugsering . . . . . S. 539
Når gearvælgeren ikke flytter sig . . . . . . . . . . . . . . . . . . . . . . . S. 280
Instrumenter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Aflæsning af instrumenterne/indstilling af
instrumentbordsbelysningen . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Advarselslamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . S. 132
Hvis en advarselslampe tænder . . . . . . . . . . . . . . . . . . . . . . . S. 545
Multi-informationsdisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 142
NÃ¥r advarselsmeddelelserne vises . . . . . . . . . . . . . . . . . . . . . S. 5521
2
3
OM33E11DK.book Page 25 Monday, March 9, 2020 1:49 PM
Page 103 of 650

1031-4. Hybridsystem
1
Sikkerhed
OM33E11DK
nRegenerativ bremsning
lI følgende situationer omdannes kinetisk energi til elektrisk energi, og der
kan opnås opbremsningskraft i forbindelse med genopladning af hybridbat-
teriet (traktionsbatteriet).
• Speederpedalen slippes under kørsel med gearvælgeren på D eller S.
• Bremsepedalen trædes ned under kørsel med gearvælgeren på D eller S.
l Undtagen Ukraine: Når GPF-systemet ( S. 362) kører for at regenerere
udstødningsgasfilteret, oplades hybridbatteriet (traktionsbatteriet) muligvis
ikke.
n EV-indikator
n Situationer, hvor benzinmotoren muligvis ikke stopper
Benzinmotoren starter og stopper autom atisk. Den stopper dog muligvis ikke
automatisk i følgende situationer
*:
l NÃ¥r benzinmotoren er ved at varme op
l NÃ¥r hybridbatteriet (traktionsbatteriet) oplades
l Når hybridbatteriets (traktionsbatteriets) temperatur er meget høj eller lav
l Når varmesystemet er slået til
*: Afhængig af de nærmere omstændigheder stopper benzinmotoren muligvis
heller ikke automatisk i andre situationer end de ovenfor nævnte.
n Opladning af hybridbatt eriet (traktionsbatteriet)
Eftersom benzinmotoren oplader hybridbatteriet (traktionsbatteriet), er det ik-
ke nødvendigt at oplade batteriet fra en ekstern kilde. Hvis bilen står parkeret
i en længere periode, aflades hybridbatteriet (traktionsbatteriet) dog lang-
somt. Sørg derfor for at køre en tur i bilen på mindst 30 minutter eller 16 km
med et par måneders mellemrum. Hvis hybridbatteriet (traktionsbatteriet) af-
lades helt, og hybridsystemet ikke kan startes, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Opladning af 12-voltsbatteriet
S. 598 EV-indikatoren tændes, når bilen alene
kører på elmotoren (traktionsmotor), eller
når benzinmotoren er stoppet.
OM33E11DK.book Page 103 Monday, March 9, 2020 1:49 PM
Page 104 of 650

1041-4. Hybridsystem
OM33E11DKn
Efter at 12-voltsbatteriet har været af ladet, eller polskoen har været taget
af og sat på i forbindelse med udskiftning osv.
Benzinmotoren stopper muligvis ikke, heller ikke selvom bilen drives af hy-
bridbatteriet (traktionsbatteriet). Hvis det fortsætter over nogle dage, skal du
kontakte en autoriseret Toyota-forhandl er/-reparatør eller andre kvalificerede
fagfolk.
n Lyde og vibrationer, der kendetegner en hybridbil
Det er ikke sikkert, at der er motorlyde eller vibrationer, selvom bilen kan be-
væge sig, og "READY"-indikatoren lyser. Af sikkerhedshensyn bør du aktive-
re parkeringsbremsen og flytte gearvælgeren til P ved parkering.
Følgende lyde eller vibrationer optræder, når hybridsystemet arbejder, og er
ikke tegn på en fejl:
lDer kan forekomme motorlyde fra motorrummet.
l Der kan forekomme lyde fra hybridbatteriet (traktionsbatteriet) under bag-
sæderne, når hybridsystemet starter eller stopper.
l Der kan forekomme relæfunktionslyde som fx et klik eller en svag raslen fra
hybridbatteriet (traktionsbatteriet) under bagsæderne, når hybridsystemet
starter eller stopper.
l Der kan forekomme lyde fra hybridsystemet, når bagagerumsklappen står
Ã¥ben.
l Der kan forekomme lyde fra transmissionen, når benzinmotoren starter og
stopper, ved kørsel ved lave hastigheder eller i tomgang.
l Der kan forekomme motorlyde, hvis man accelererer kraftigt.
l Der kan forekomme lyde pga. den regenerative bremse, når der trædes på
bremsen, eller speederen slippes.
l Der kan forekomme vibrationer, når benzinmotoren starter og stopper.
l Der kan måske høres blæserlyde fra luftindsugningsdysen. ( S. 106)
n Vedligeholdelse, reparation, genbrug og skrotning
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk vedrørende vedligeholdelse, reparation, genbrug og skrotning. Undlad
at skrotte bilen på egen hånd.
OM33E11DK.book Page 104 Monday, March 9, 2020 1:49 PM
Page 106 of 650

1061-4. Hybridsystem
OM33E11DK
Der sidder en luftindsugningsdyse
under højre side af bagsædet,
som skal køle hybridbatteriet
(traktionsbatteriet). Hvis dysen
blokeres, kan opladningen/aflad-
ningen af hybridbatteriet (trakti-
onsbatteri) blive begrænset.
Når kollisionssensoren registrerer en vis påvirkning, blokerer nødaf-
brydelsessystemet højspændingsstrømmen og stopper brændstof-
pumpen for at minimere risikoen fo r stød samt brændstoflækage. Når
nødafbrydelsessystemet er blevet akti veret, kan bilen ikke starte igen.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifi-
cerede fagfolk for at få genstartet hybridsystemet.
Der vises automatisk en meddelelse, hvis der opstår en fejl i hybridsy-
stemet, eller hvis en forkert handling forsøges udført.
Hvis der vises en advarselsmed-
delelse på multi-informationsdis-
playet, skal du læse meddelelsen
og følge anvisningerne.
( ï‚® S. 552)
Hybridbatteriets (traktionsba tteriets) luftindsugningsdyse
Nødafbrydelsessystem
Hybrid-advarselsmeddelelse
OM33E11DK.book Page 106 Monday, March 9, 2020 1:49 PM
Page 112 of 650

112
OM33E11DK
1-5. Tyverialarm
Indikatoren blinker, når tændings-
kontakten er blevet slået fra, som
tegn på, at systemet er slået til.
Indikatoren stopper med at blinke,
når tændingskontakten sættes på
ACCESSORY eller ON, som tegn
på, at systemet er slået fra.
nVedligeholdelse af systemet
Bilen har et vedligeholdelsesfrit startspærresystem.
n Forhold, som kan bevirke, at systemet ikke fungerer korrekt
lHvis nøglens greb er i kontakt med en metalgenstand
l Hvis nøglen er i nærheden af eller rører ved en nøgle til en anden bils sik-
kerhedssystem (nøgle med indbygget transponderchip)
Startspærre
Bilens nøgler er forsynet me d indbyggede transponderchips,
som forhindrer hybridsystemet i at starte, hvis nøglerne ikke for-
inden er blevet registreret i bilens computer.
Lad aldrig nøglerne ligge i bilen, når du forlader den.
Systemet er udviklet til at hjæl pe med at forebygge biltyveri,
men garanterer ikke absolut sikkerhed mod alle biltyverier.
OM33E11DK.book Page 112 Monday, March 9, 2020 1:49 PM
Page 140 of 650

1402. Instrumentgruppe
OM33E11DK
nInstrumenterne og displayet lyser, når
Tændingskontakten står på ON.
n Instrumenternes lysstyrke (dagfunktion og natfunktion)
l Instrumenternes lysstyrke skifter mellem dagfunktion og natfunktion.
• Dagsfunktion: Når baglygterne er slukket, eller når baglygterne er tændt,
men omgivelserne er lyse
• Natfunktion: Når baglygterne er tændt, og omgivelserne er mørke
l I natfunktionen reduceres lysstyrken en smule, medmindre instrumenterne
er indstillet til maksimal lysstyrke.
n Hybridsystemindikator
lVed at holde indikatornålen inden for Eco-området opnås en mere miljøven-
lig kørsel.
l Ladeområdet viser regenereringsstatus
*. Regenereret energi anvendes til
at oplade batteriet.
*: NÃ¥r "regenerering" anvendes i denne instruktionsbog, henviser det til kon-
vertering af energi skabt af bilens bevægelse til elektrisk energi.
Hybridsystemindikatoren aktiveres ikke i følgende situationer:
l NÃ¥r indikatoren "READY" ikke lyser.
l Gearvælgeren står i en anden stilling end D eller S. Ladeområde
Viser regenererende opladning.
Eco-område med hybridkørsel
Viser, at benzinmotoren ikke bruges
særligt ofte.
Benzinmotoren stopper og genstarter
automatisk under forskellige betingel-
ser.
Eco-område
Viser, at bilen køres på miljøvenlig vis.
Power-område
Viser, at kørslen ligger uden for det mil-
jøvenlige område (ved kørsel med kraf-
tig acceleration osv.)
1
2
3
4
OM33E11DK.book Page 140 Monday, March 9, 2020 1:49 PM
Page 149 of 650

1492. Instrumentgruppe
OM33E11DK
2
Instrumentgruppe
lEco-score
Følgende 3 miljøvenlige køremetoder vurderes på 5 niveauer:
Jævn acceleration ved start, kørsel uden pludselig acceleration og
jævn standsning. Når bilen standses, vises en Eco-score ud af 100
point.
Status for miljøvenlig start
Status for miljøvenlig kørsel
Status for miljøvenlig stands-
ning
Score
Sådan læses displayet:
• Når hybridsystemet er startet, vises Eco-scoren først, når bilens hastighed overstiger ca. 20 km/t.
• Eco-scoren nulstilles, hver gang hybridsystemet startes.
• Når hybridsystemet stoppes, vises den samlede score for den aktuelle tur.
1
2
3
4
Endnu ikke evalueretLavHøj
OM33E11DK.book Page 149 Monday, March 9, 2020 1:49 PM
Page 258 of 650

258
OM33E11DK
4-1. Før kørsel
ï‚®S. 268
Træd på bremsepedalen, mens du flytter gearvælgeren til D.
( ï‚® S. 277)
Slæk parkeringsbremsen. ( S. 283)
Slip bremsepedalen gradvist, og træd forsigtigt på speederen for at
sætte bilen i gang.
Træd på bremsepedalen, mens gearvælgeren står på D.
Aktivér om nødvendigt parkeringsbremsen.
Når bilen skal standses i længere tid, skal du flytte gearvælgeren til P.
( ï‚®S. 277)
Træd på bremsepedalen, mens gearvælgeren står på D.
Aktivér parkeringsbremsen ( S. 283), og sæt gearvælgeren på P
( ï‚® S. 277).
Tryk på tændingskont akten for at stoppe hybridsystemet.
Kontrollér, at du har nøglen på dig, og lås døren.
Anbring om nødvendigt stopklodser bag hjulene, hvis du parkerer på en
bakke.
Kontrollér, at parkeringsbremsen er aktiveret, og flyt gearvælgeren
til D.
Træd forsigtigt på speederen.
Slæk parkeringsbremsen.

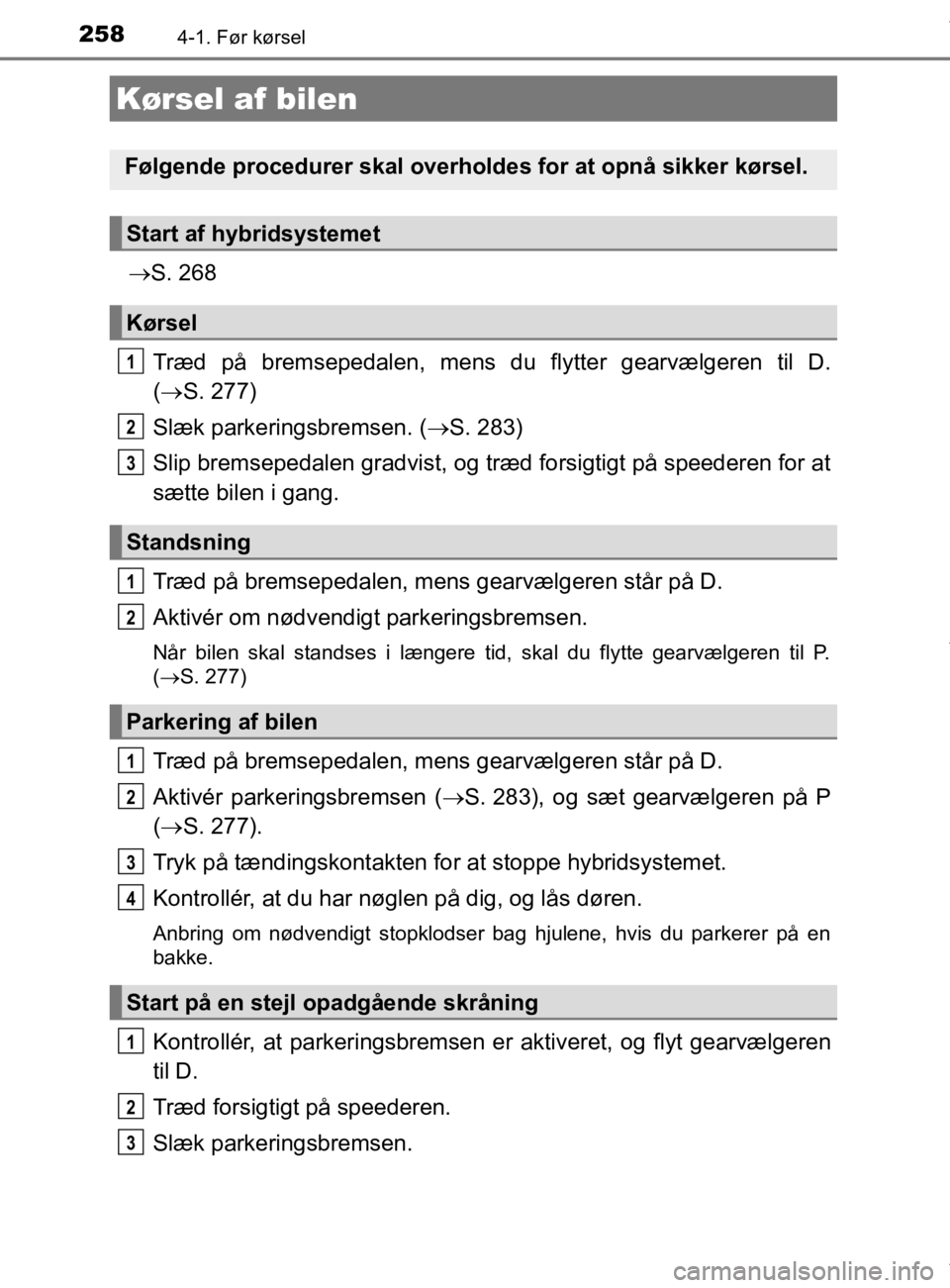

Kørsel af bilen
Følgende procedurer skal overhol des for at opnå sikker kørsel.
Start af hybridsystemet
Kørsel
Standsning
Parkering af bilen
Start på en stejl opadgående skråning
1
2
3
1
2
1
2
3
4
1
2
3
OM33E11DK.book Page 258 Monday, March 9, 2020 1:49 PM
