3264-5. Använda förarstödsystem
CAMRY_HV_OM33E11SEn
Återaktivering av den intelligenta au tobromsen (korsande trafik bakom
bilen)
Återaktivera den intelligenta autobromsen (korsande trafik bakom bilen) när
den är inaktiverad under aktivering ska du antingen aktivera Intelligent Clea-
rance Sonar system igen ( sid. 313), eller tryck startknappen till avstängt
läge och därefter tillbaka till ON. När funktionen är inaktiverad tänds indika-
torn ICS OFF.
(  sid. 107)
Om inget fordon längre närmar sig fr ån höger eller vänster bakom bilen när
den backas, eller om bilens färdriktni ng ändras (t.ex. när bilen börjar köras
framåt från att ha backats) återupptas systemet automatiskt. När funktionen
återaktiveras slocknar indikatorn ICS OFF.
n Förhållanden när den intelligenta autobromsen (korsande trafik bakom
bilen) inte känner av ett fordon
Den intelligenta autobromsen (korsande trafik bakom bilen) är inte avsedd att
känna av följande fordonstyper och/eller föremål:
l Fordon som närmar sig rakt bakifrån
l Fordon som backar in i en parkeringsplats bredvid din bil
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare, etc.*
lFordon som kör bort från din bil
l Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
n RCTA, funktionsljud
Oavsett om RCTA-funktionen är aktiverad eller inte ( sid. 293), om den in-
telligenta autobromsen (korsande trafik bak om bilen) är aktiverad och broms-
kontroll utförs hörs en summerton för att uppmärksamma fö\
raren. l Fordon som sensorerna inte kan känna
av på grund av hinder
l Fordon som plötsligt accelererar eller
bromsar in nära din bil
CAMRY_HV_OM_Europe_OM33E11SE.book Page 326 Monday, October 28, 2019 4:48 PM

3284-5. Använda förarstödsystem
CAMRY_HV_OM33E11SEn
Situationer när den intelligenta auto bromsen (korsande trafik bakom bi-
len) inte fungerar på rätt sätt
I vissa situationer som t.ex. följande aktiveras funktionen inte alltid på rätt
sätt.
l Föremål och fordon som radarsensorerna inte är avsedda att känna av
• Stillastående föremål
• Fordon som kör bort från din bil
• Fotgängare, motorcyklar, cyklar, etc.
*
• Föremål som är extremt nära radarsensorn
• Fordon som närmar sig från höger eller vänster bakom bilen me\
d en kör-
hastighet av under cirka 8 km/tim
• Fordon som närmar sig från höger eller vänster bakom bilen med en kör- hastighet av över cirka 24 km/tim
*: Beroende på förhållanden känns eventuellt ett fordon och/elle\
r ett föremål
av.
l Situationer när radarsensorerna eventuellt inte känner av ett föremål
• När en sensor eller ytan runt en sensor är mycket het eller kall
• Om bakre stötfångaren är täckt med lera, snö, is, etc.
• Kraftigt regn eller vatten kastas upp på bilen
• När radarsensorns detektionsområde skyms av ett närbeläget fo\
rdon
• Om bilen lutar starkt
• Om utrustning som kan skymma en sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list etc.) cykelhållare eller snöplog
• Om hjulupphängningen har anpassats, eller om hjul av annan storlek än
den angivna storleken har monterats
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en dekal eller en elektrisk komponent, t.ex. bakgrundsbelyst registre-
ringsskylt (särskilt om den är självlysande), dimljus, skärmskydd eller
trådlös antenn är installerade nära en radarsensor
• Om en radarsensorns riktning har ändrats på grund av en krock eller an-
nan stöt, eller borttagning och montering
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
l Situationer när radarsensorn eventuellt inte känner av ett fordon
• Om ett fordon närmar sig bakifrån på
din bils högra eller vänstra sida
medan du gör en sväng under back-
ning
• Medan du svänger under backning
CAMRY_HV_OM_Europe_OM33E11SE.book Page 328 Monday, October 28, 2019 4:48 PM

3294-5. Använda förarstödsystem
CAMRY_HV_OM33E11SE
4
Körning
nHantering av radarsensorerna
 sid. 294
• Om bilen backas ut från parkerings-
plats med svag vinkel
• Fordon som sensorerna inte kan känna av på grund av hinder
• Om bilen backas uppför en backe med skarp förändring i stigning
• När ett fordon dyker upp i avkän- ningsområdet
CAMRY_HV_OM_Europe_OM33E11SE.book Page 329 Monday, October 28, 2019 4:48 PM

3826-1. Underhåll och skötsel
CAMRY_HV_OM33E11SE
VA R N I N G
nNär du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
n Vid rengöring av vindrutan
l Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
l Om en våt trasa eller liknande hålls nära regnsensorn
l Om något stöter mot vindrutan
l Om du vidrör sensorkroppen direkt eller om något stöter i regns\
ensorn
n Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
n Säkerhetsanvisningar beträffande bakre stötfångare med BSM (döda-
vinkelvarnare) (i förekommande fall)
Om lacken på bakre stötfångaren är kantstött eller repad kan en funktions-
störning uppstå i systemet. Om detta skulle inträffa, undvik att använda sys-
temet och låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer kontrollera bilen.
Ställ in vindrutetorkaren i avstängt läge.
Om torkarspaken är i läge ”AUTO” kan
torkarna starta oavsiktligt i följande situa-
tioner och det kan leda till att händer kan
fastna eller till andra svåra skador och or-
saka skador på torkarbladen.
Av
CAMRY_HV_OM_Europe_OM33E11SE.book Page 382 Monday, October 28, 2019 4:48 PM

4096-3. När du själv arbetar med bilen
CAMRY_HV_OM33E11SE
6
Underhåll och skötsel
Välj ”Set Pressure” och håll
därefter intryckt tills
tryckvarningslampan blinkar
3 gånger.
Därefter visas ett meddelande
på informationsdisplayen.
uRegistrera ID-koder
Varje tryckvarningsventil och sändare har en unik ID-kod. Förutom
de ursprungligen registrerade ID-koderna till däcktryckvarningssys-
temets sensorer i bilen kan en andra omgång ID-koder registreras.
En andra omgång ID-koder till dä cktryckvarningssystemets senso-
rer kan registreras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk stad med motsvarande kvalifika-
tioner och utrustning. När två omgångar ID-koder har registrerats
kan endera ID-kod väljas.
nÄndra den befintliga omgången ID-koder
När två omgångar ID-koder har registrerats kan motsvarande ID-
kod för de monterade hjulen väljas på på informationsdis-
playen. ID-koderna behöver inte registreras vid varje hjulbyte.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer för in-
formation om ändring av regist rerade ID-koder för en omgång ID-
koder.
7
CAMRY_HV_OM_Europe_OM33E11SE.book Page 409 Monday, October 28, 2019 4:48 PM

4537-2. Åtgärder i en akut situation
CAMRY_HV_OM33E11SE
7
Om problem uppstår

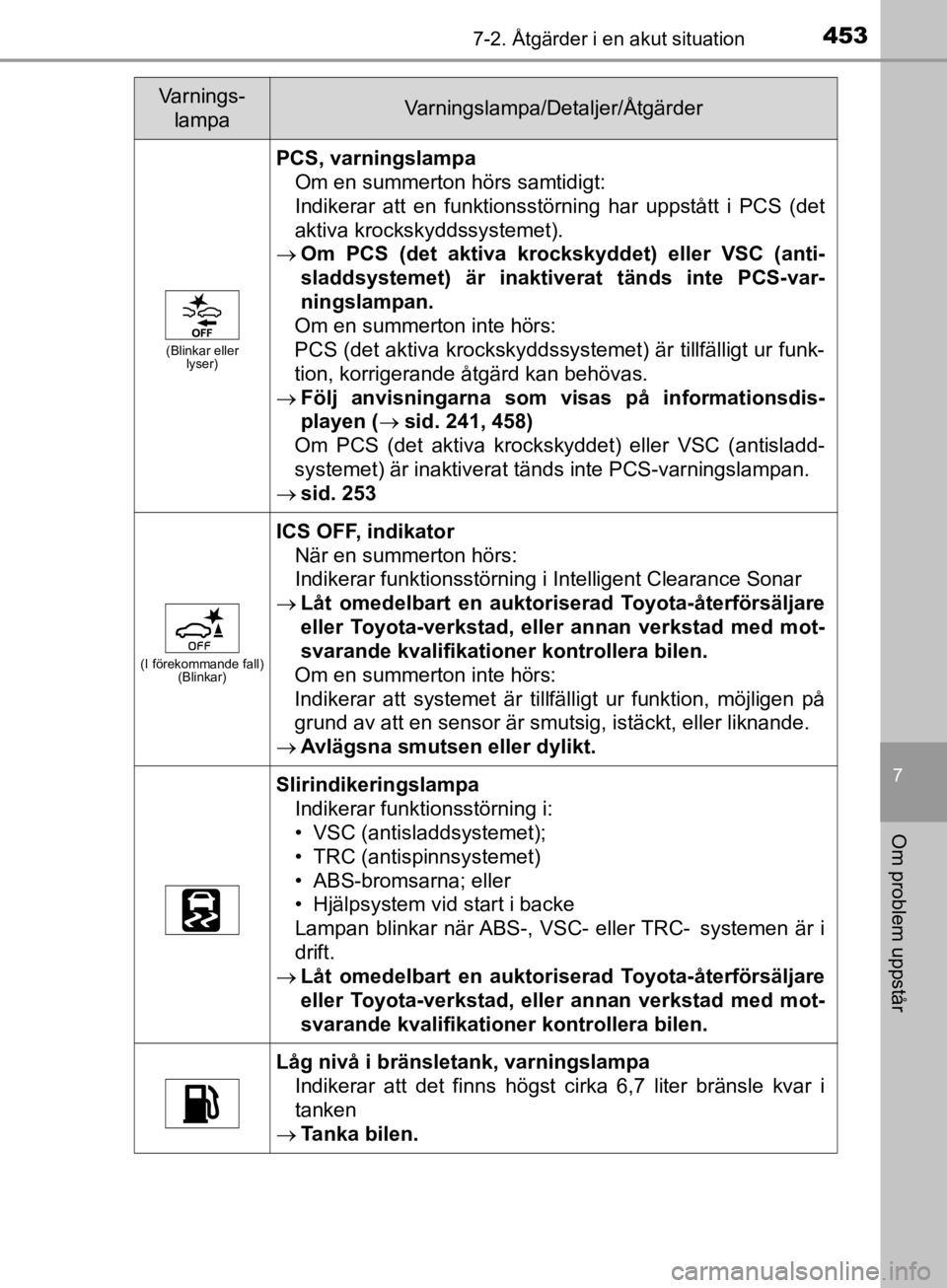

(Blinkar eller lyser)
PCS, varningslampa
Om en summerton hörs samtidigt:
Indikerar att en funktionsstörning har uppstått i PCS (det
aktiva krockskyddssystemet).
 Om PCS (det aktiva krockskyddet) eller VSC (anti-
sladdsystemet) är inaktiver at tänds inte PCS-var-
ningslampan.
Om en summerton inte hörs:
PCS (det aktiva krockskyddssystemet) är tillfälligt ur funk-
tion, korrigerande åtgärd kan behövas.
 Följ anvisningarna som vi sas på informationsdis-
playen ( sid. 241, 458)
Om PCS (det aktiva krockskyddet) eller VSC (antisladd-
systemet) är inaktiverat tänds inte PCS-varningslampan.
 sid. 253
(I förekommande fall)
(Blinkar)
ICS OFF, indikator
När en summerton hörs:
Indikerar funktionsstörning i Intelligent Clearance Sonar
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Om en summerton inte hörs:
Indikerar att systemet är tillfälligt ur funktion, möjligen på
grund av att en sensor är smutsig, istäckt, eller liknande.
 Avlägsna smutsen eller dylikt.
Slirindikeringslampa
Indikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet)
• ABS-bromsarna; eller
• Hjälpsystem vid start i backe
Lampan blinkar när ABS-, VSC- eller TRC-
systemen är i
drift.
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
Låg nivå i bränsletank, varningslampa
Indikerar att det finns högst cirka 6,7 liter bränsle kvar i
tanken
 Tanka bilen.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
CAMRY_HV_OM_Europe_OM33E11SE.book Page 453 Monday, October 28, 2019 4:48 PM

4557-2. Åtgärder i en akut situation
CAMRY_HV_OM33E11SE
7
Om problem uppstår
nPassageraravkänningssensor för framsät et, bältespåminnare och var-
ningssummer
l Om bagage är placerat på framsätet kan avkänningssensorn eventuellt få
varningslampan att blinka och varningssummern att höras, även om ingen
sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om indikeringslampan för funktionsstörning tänds under körning
Indikeringslampan för funktionsstörning tänds om bränsletank\
en är nästan
tom. Om bränsletanken är tom ska du tanka omedelbart. Indikeringslampan
för funktionsstörning släcks när du har kört en stund.
Om lampan för funktionsstörning inte slocknar ska du snarast möjligt kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer.
n Elektriskt servostyrningssystem, varningslampa (varningssummer)
Om 12-voltsbatteriets laddning blir otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till det elektriska servostyrningssystemet ev\
entu-
ellt tändas och varningssummern höras.
n När varningslampan för lågt däcktryck tänds
Kontrollera däcken för att se om något däck har punktering.
Om däck är punkterat: sid. 464, 482
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och därefter till ON. Kontrollera om var-
ningslampan till lufttrycket i däcken tänds eller blinkar.
Om varningslampan för lufttrycket tänds
När däcken har svalnat tillräckligt ska lufttrycket i varje däck kontrolleras
och justeras till angivet värde.
Om varningslampan inte har slocknat efter flera minuter ska du kontrollera
att lufttrycket i däcken håller specificerad nivå och utföra nollställning.
(  sid. 408)
Om varningslampan, efter nollställning, inte slocknar efter flera minuter bör
du omedelbart låta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning för
kontrollera systemet.
Om varningslampan för lågt däcktryck blinkar i 1 minut och sedan lyser
med fast sken
Funktionsstörning kan ha uppstått i däcktryckvarningssystemet. Låt omedel-
bart en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
1
2
CAMRY_HV_OM_Europe_OM33E11SE.book Page 455 Monday, October 28, 2019 4:48 PM

4937-2. Åtgärder i en akut situation
CAMRY_HV_OM33E11SE
7
Om problem uppstår
VA R N I N G
nVid bruk av nödhjul (i förekommande fall)
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil. An-
vänd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n När nödhjulet är monterat (i förekommande fall)
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
*: I förekommande fall
n Hastighetsbegränsning vid bruk av nödhjul (i förekommande fall)
Kör inte med högre hastighet än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
•EPS
• Automatiskt helljus
• Aktiv farthållare från 0 km/tim
• LDA (Aktiv körfilsvarning med
styrningskontroll) • PCS (Aktivt krockskyddssystem)
• Däcktryckvarningssystem
• Toyota parkeringssensorer
• Intelligent Clearance Sonar
(ICS)
*
• Toyota parkeringsassistans
• BSM (Dödavinkelvarnare)
*
• Navigationssystem*
CAMRY_HV_OM_Europe_OM33E11SE.book Page 493 Monday, October 28, 2019 4:48 PM

5338-2. Anpassningar
CAMRY_HV_OM33E11SE
8
Bilens specifikationer
nElfönsterhissar (sid. 181)
nRatt* ( sid. 174)
*: Modeller med elmanövrerad ratt
n
Automatisk styrning av belysning ( sid. 218)
nToyota parkeringssensorer ( sid. 302)
nBSM (Dödavinkelvarnare)* ( sid. 292)
*:I förekommande fall

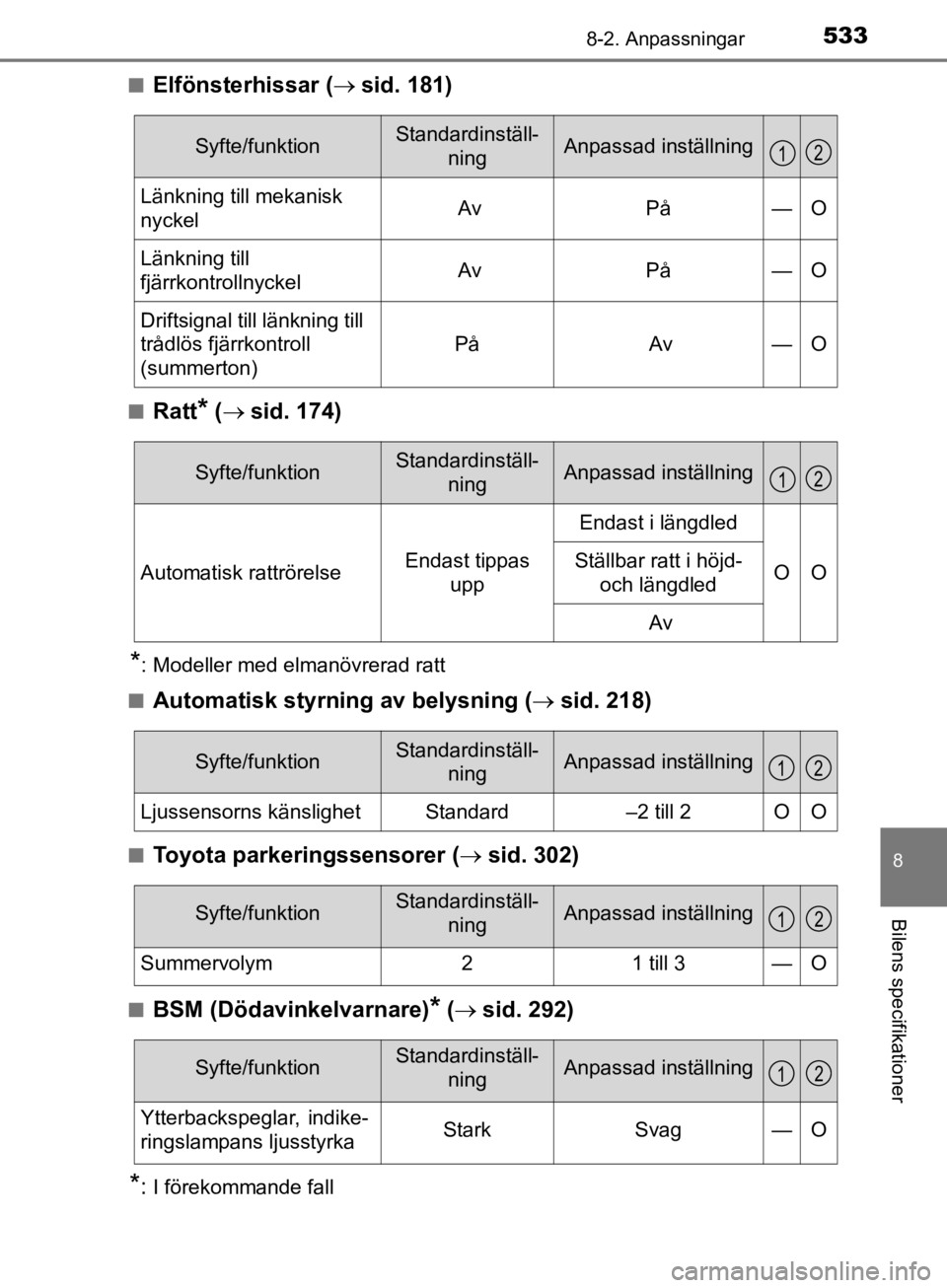

Syfte/funktionStandardinställ-
ningAnpassad inställning
Länkning till mekanisk
nyckel AvPå—O
Länkning till
fjärrkontrollnyckel AvPå—O
Driftsignal till länkning till
trådlös fjärrkontroll
(summerton)
På Av—O
12
Syfte/funktionStandardinställ-ningAnpassad inställning
Automatisk rattrörelseEndast tippas upp
Endast i längdled
OOStällbar ratt i höjd- och längdled
Av
12
Syfte/funktionStandardinställ- ningAnpassad inställning
Ljussensorns känslighetStandard–2 till 2OO
12
Syfte/funktionStandardinställ-ningAnpassad inställning
Summervolym21 till 3—O
12
Syfte/funktionStandardinställ-
ningAnpassad inställning
Ytterbackspeglar, indike-
ringslampans ljusstyrkaStarkSvag—O
12
CAMRY_HV_OM_Europe_OM33E11SE.book Page 533 Monday, October 28, 2019 4:48 PM

540Vad gör du om ... (Felsökning)
CAMRY_HV_OM33E11SE
lPåminnelselampan till säkerhetsbältet blinkar
Har föraren och framsätespassageraren spänt fast säkerhetsbältet?
( sid. 454)
lIndikeringslampan till parkeringsbromsen är tänd
Har parkeringsbromsen lossats? ( sid. 211)
Beroende på situationen kan andra typer av summertoner höras. ( sid. 451,
458)
lÖppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( sid. 100)
Gör något av följande för att stänga av larmet:
• Lås upp dörrarna eller öppna bakluckan med låsfunktionen eller fjärrkon- trollen.
• Starta hybridsystemet.
lVisas ett meddelande på informationsdisplayen?
Kontrollera meddelandet på informationsdisplayen. ( sid. 458)
lOm en varningslampa tänds eller om ett varningsmeddelande visas, se
sid. 451, 458.
En varningssummer hörs under körning
Ett larm aktiveras och signa lhornet ljuder (modeller med
larm)
En varningssummer hörs när du lämnar bilen
En varningslampa tänds eller ett varningsmeddelande hörs
CAMRY_HV_OM_Europe_OM33E11SE.book Page 540 Monday, October 28, 2019 4:48 PM
