TOYOTA CAMRY 2020 Návod na použití (in Czech)

3814-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

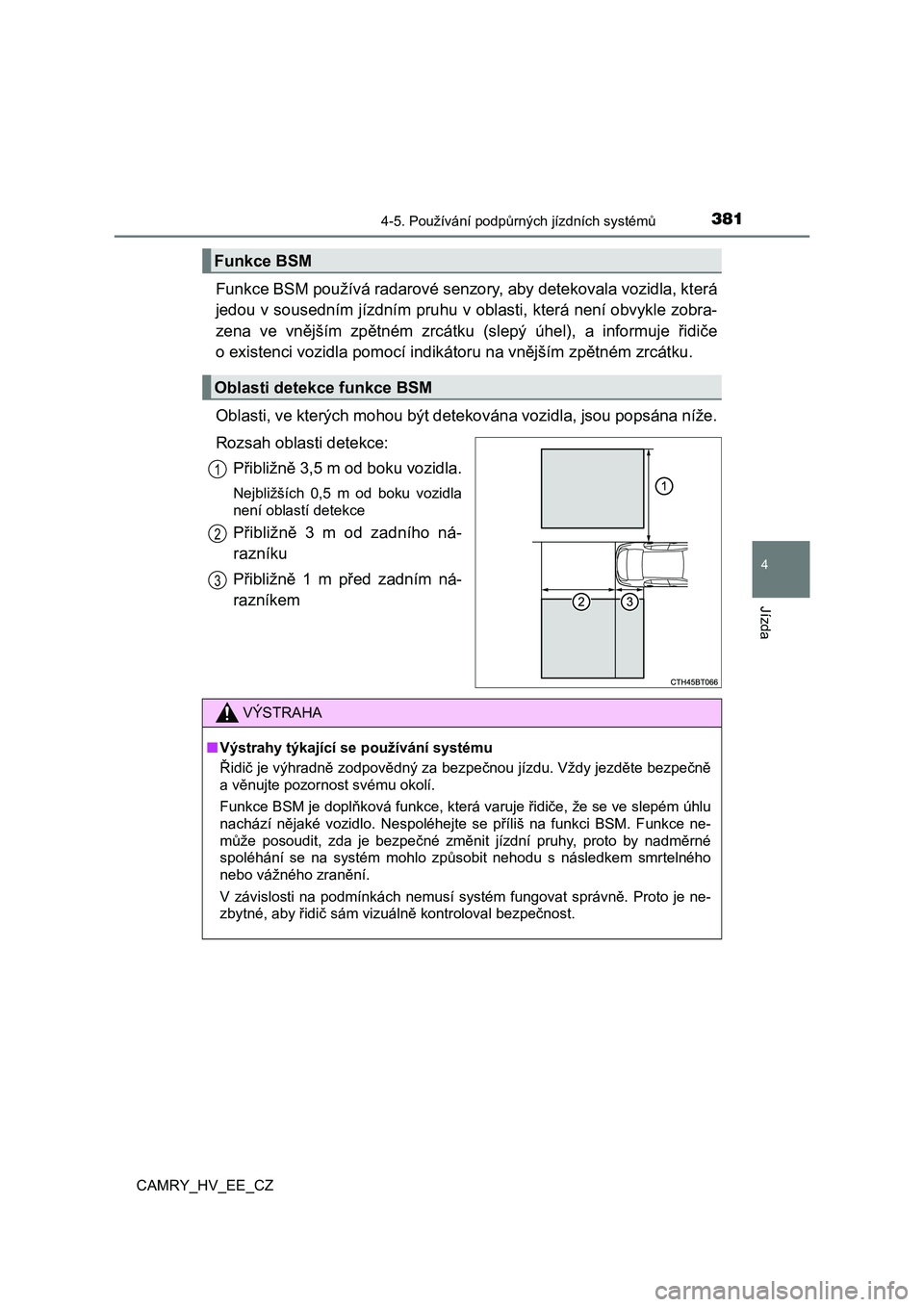

Funkce BSM používá radarové senzory, aby detekovala vozidla, která
jedou v sousedním jízdním pruhu v oblasti, která není obvykle zobra-
zena ve vnějším zpětném zrcátku (slepý úhel), a informuje řidič e
o existenci vozidla pomocí indikáto ru na vnějším zpětném zrcátku.
Oblasti, ve kterých mohou být detekována vozidla, jsou popsána níže.
Rozsah oblasti detekce:
Přibližně 3,5 m od boku vozidla.
Nejbližších 0,5 m od boku vozidla
není oblastí detekce
Přibližně 3 m od zadního ná-
razníku
Přibližně 1 m před zadním ná-
razníkem
Funkce BSM
Oblasti detekce funkce BSM
1
2
3
VÝSTRAHA
■ Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte b ezpečně
a věnujte pozornost svému okolí.
Funkce BSM je doplňková funkce, která varuje řidiče, že se ve s lepém úhlu
nachází nějaké vozidlo. Nespoléhejte se příliš na funkci BSM. F unkce ne-
může posoudit, zda je bezpečné změnit jízdní pruhy, proto by na dměrné
spoléhání se na systém mohlo způsobit nehodu s následkem smrtel ného
nebo vážného zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Prot o je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

3824-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

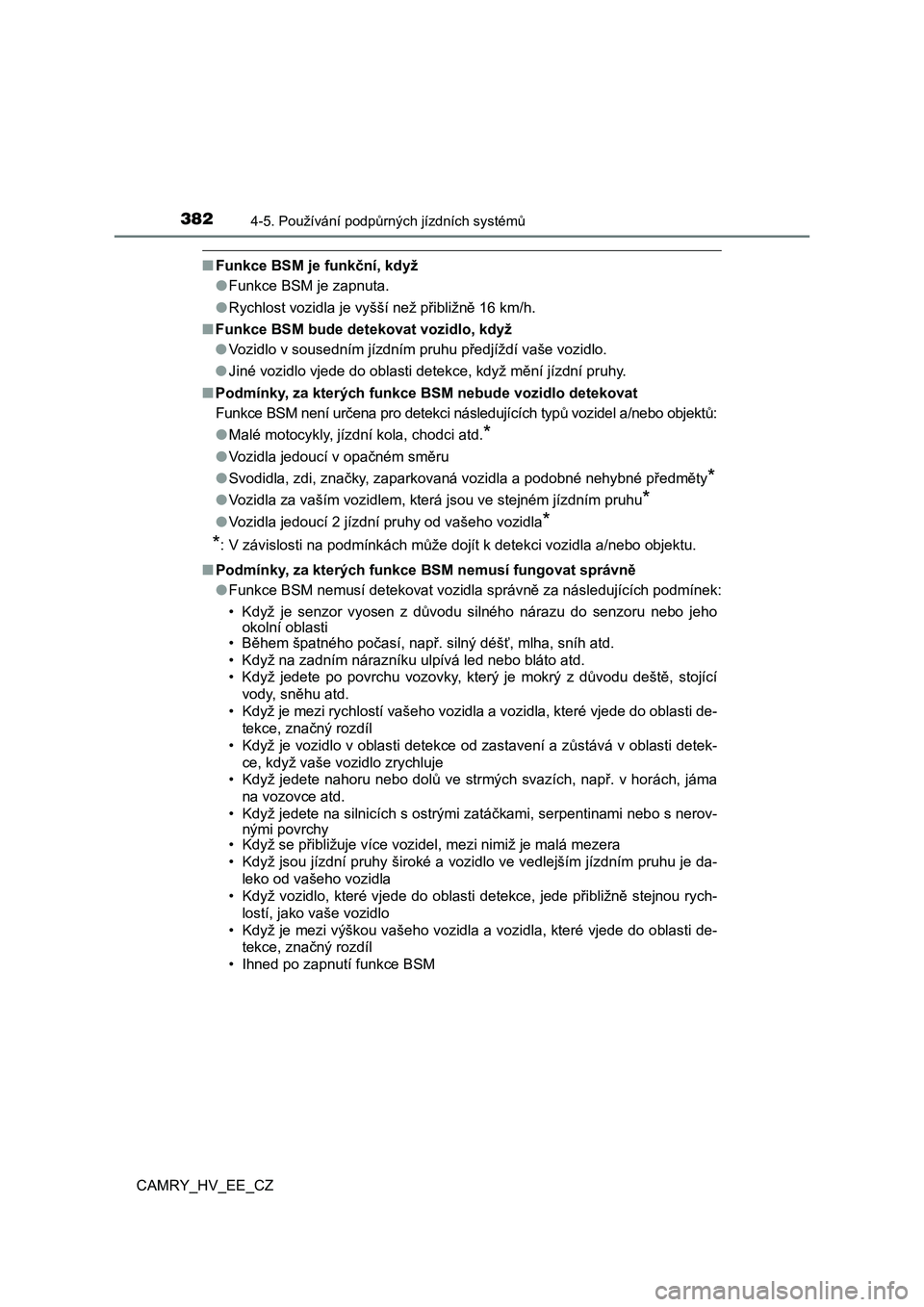

■Funkce BSM je funkční, když
● Funkce BSM je zapnuta.
● Rychlost vozidla je vyšší než přibližně 16 km/h.
■ Funkce BSM bude detekovat vozidlo, když
● Vozidlo v sousedním jízdním pruhu předjíždí vaše vozidlo.
● Jiné vozidlo vjede do oblasti detekce, když mění jízdní pruhy.
■ Podmínky, za kterých funkce BSM nebude vozidlo detekovat
Funkce BSM není určena pro detekci následujících typů vozidel a/nebo objektů:
●Malé motocykly, jízdní kola, chodci atd.*
●Vozidla jedoucí v opačném směru
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od vašeho vozidla*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
■ Podmínky, za kterých funkce BSM nemusí fungovat správně
● Funkce BSM nemusí detekovat vozidla správně za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho okolní oblasti
• Během špatného počasí, např. silný déšť, mlha, sníh atd.
• Když na zadním nárazníku ulpívá led nebo bláto atd.
• Když jedete po povrchu vozovky, který je mokrý z důvodu deště, stojící
vody, sněhu atd.
• Když je mezi rychlostí vašeho vozidla a vozidla, které vjede d o oblasti de-
tekce, značný rozdíl
• Když je vozidlo v oblasti detekce od zastavení a zůstává v obl asti detek-
ce, když vaše vozidlo zrychluje
• Když jedete nahoru nebo dolů ve strmých svazích, např. v horác h, jáma
na vozovce atd.
• Když jedete na silnicích s ostrými zatáčkami, serpentinami neb o s nerov- nými povrchy
• Když se přibližuje více vozidel, mezi nimiž je malá mezera
• Když jsou jízdní pruhy široké a vozidlo ve vedlejším jízdním p ruhu je da-
leko od vašeho vozidla
• Když vozidlo, které vjede do oblasti detekce, jede přibližně s tejnou rych-
lostí, jako vaše vozidlo
• Když je mezi výškou vašeho vozidla a vozidla, které vjede do o blasti de-
tekce, značný rozdíl
• Ihned po zapnutí funkce BSM

3834-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

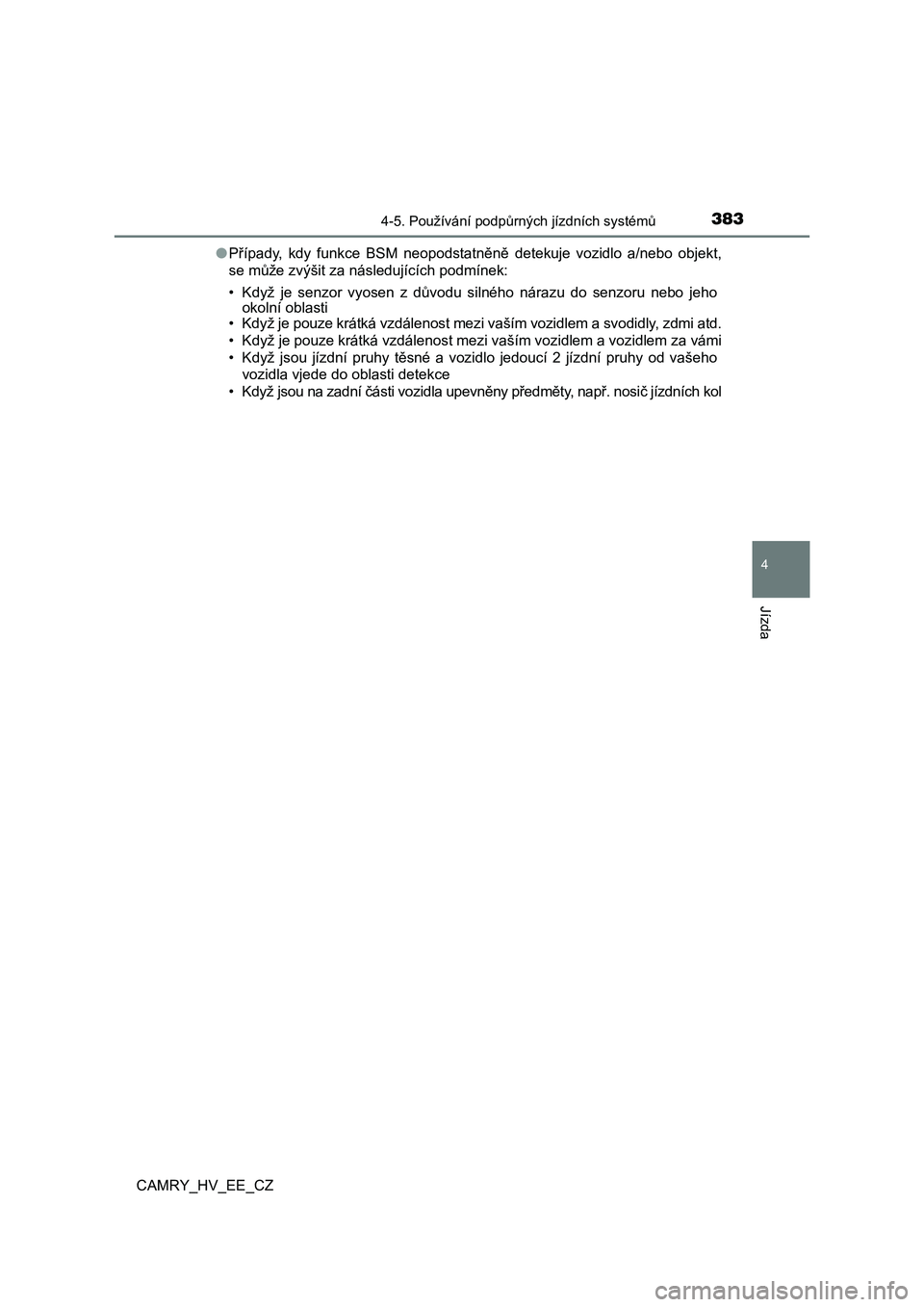

●Případy, kdy funkce BSM neopodstatněně detekuje vozidlo a/nebo objekt,
se může zvýšit za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když je pouze krátká vzdálenost mezi vaším vozidlem a svodidly, zdmi atd.
• Když je pouze krátká vzdálenost mezi vaším vozidlem a vozidlem za vámi
• Když jsou jízdní pruhy těsné a vozidlo jedoucí 2 jízdní pruhy od vašeho
vozidla vjede do oblasti detekce
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních kol

3844-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

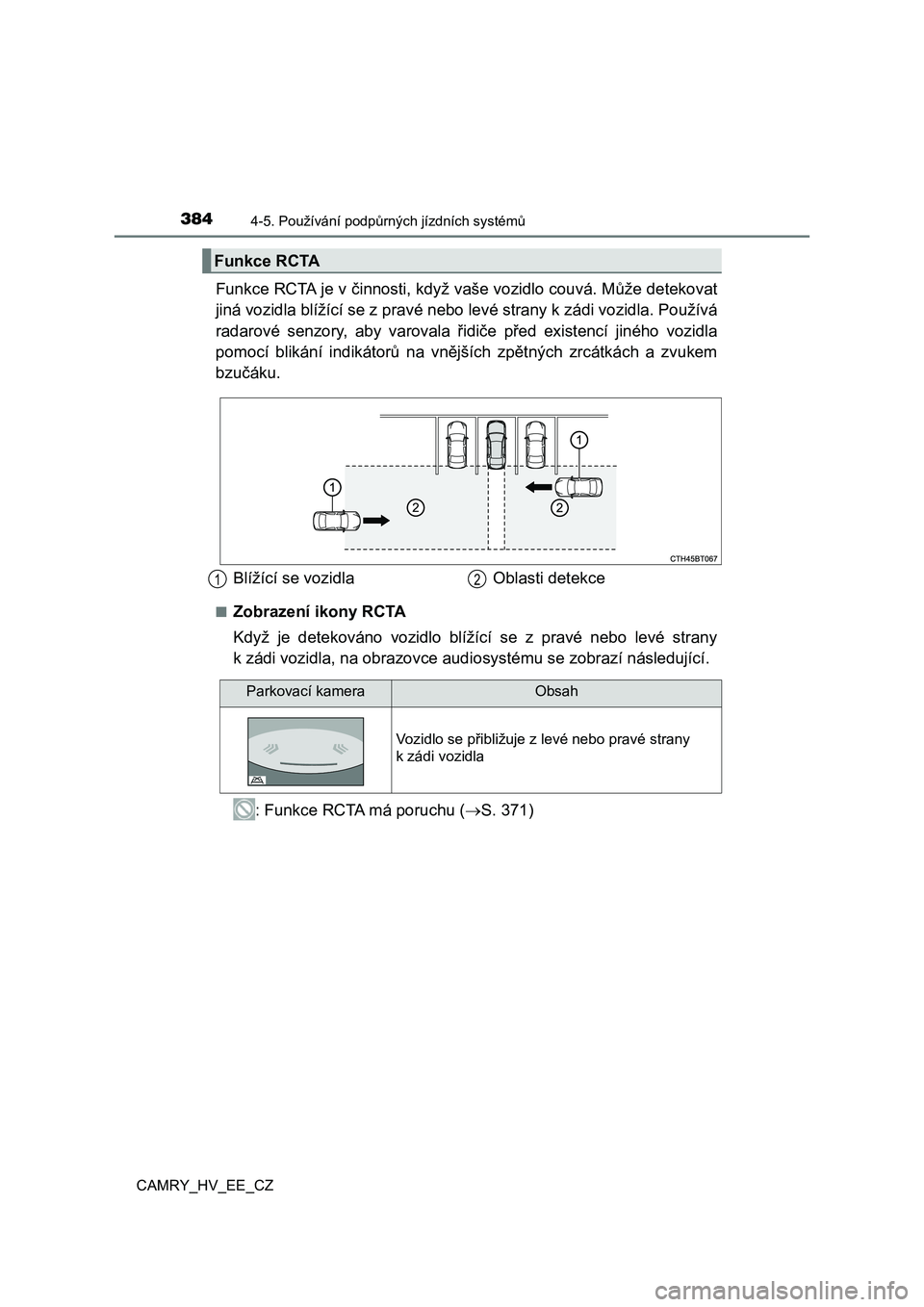

Funkce RCTA je v činnosti, když vaše vozidlo couvá. Může detekovat
jiná vozidla blížící se z pravé nebo levé strany k zádi vozidla. Používá
radarové senzory, aby varovala ři diče před existencí jiného vozidla
pomocí blikání indikátorů na vněj ších zpětných zrcátkách a zvukem
bzučáku.
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící se z pravé nebo levé strany
k zádi vozidla, na obrazovce audio systému se zobrazí následující.
: Funkce RCTA má poruchu ( S. 371)
Funkce RCTA
Blížící se vozidla Oblasti detekce12
Parkovací kameraObsah
Vozidlo se přibližuje z levé nebo pravé strany
k zádi vozidla

3854-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

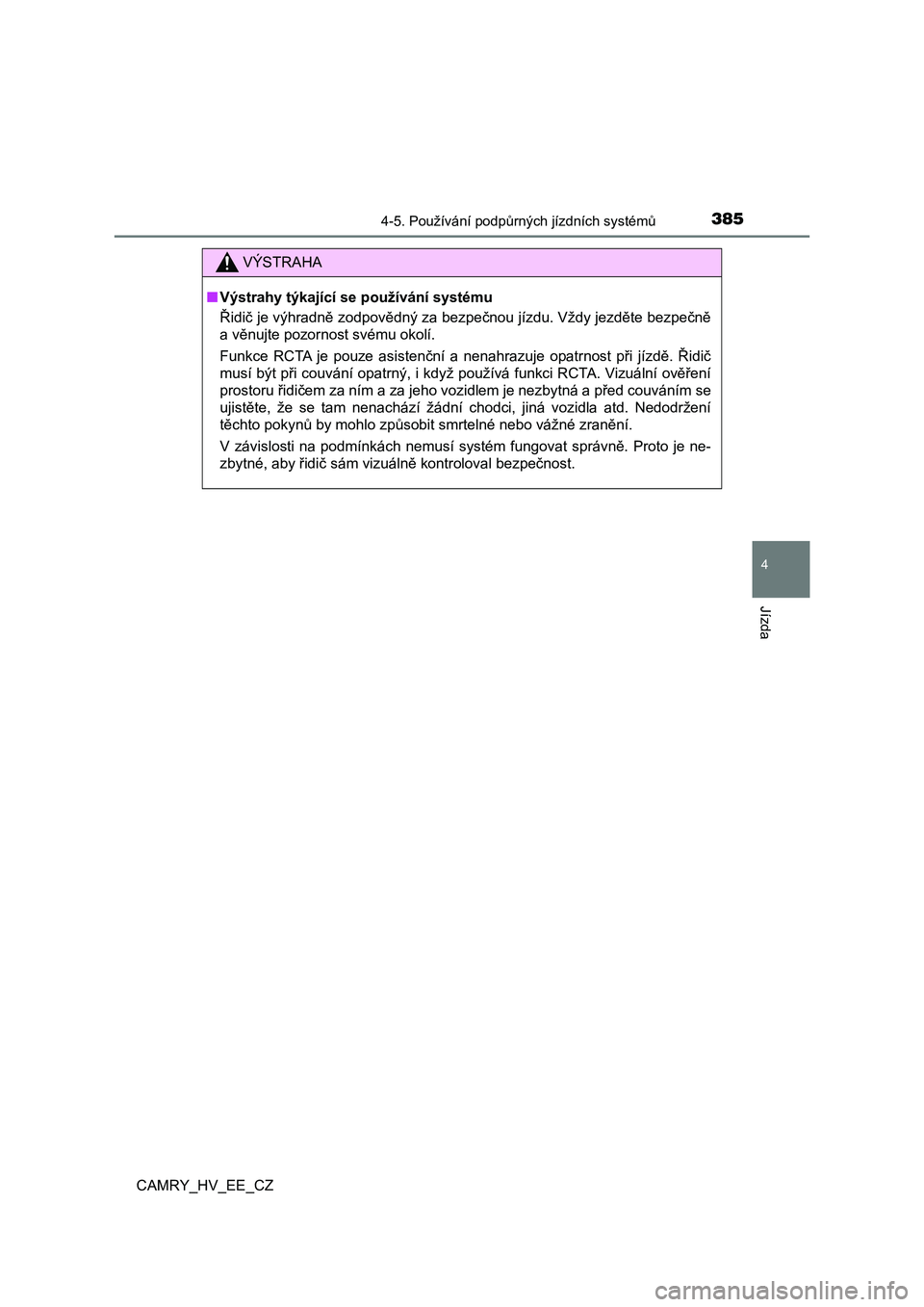

VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte b ezpečně
a věnujte pozornost svému okolí.
Funkce RCTA je pouze asistenční a nenahrazuje opatrnost při jíz dě. Řidič
musí být při couvání opatrný, i když používá funkci RCTA. Vizuá lní ověření
prostoru řidičem za ním a za jeho vozidlem je nezbytná a před c ouváním se
ujistěte, že se tam nenachází žádní chodci, jiná vozidla atd. N edodržení
těchto pokynů by mohlo způsobit smrtelné nebo vážné zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Prot o je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

3864-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

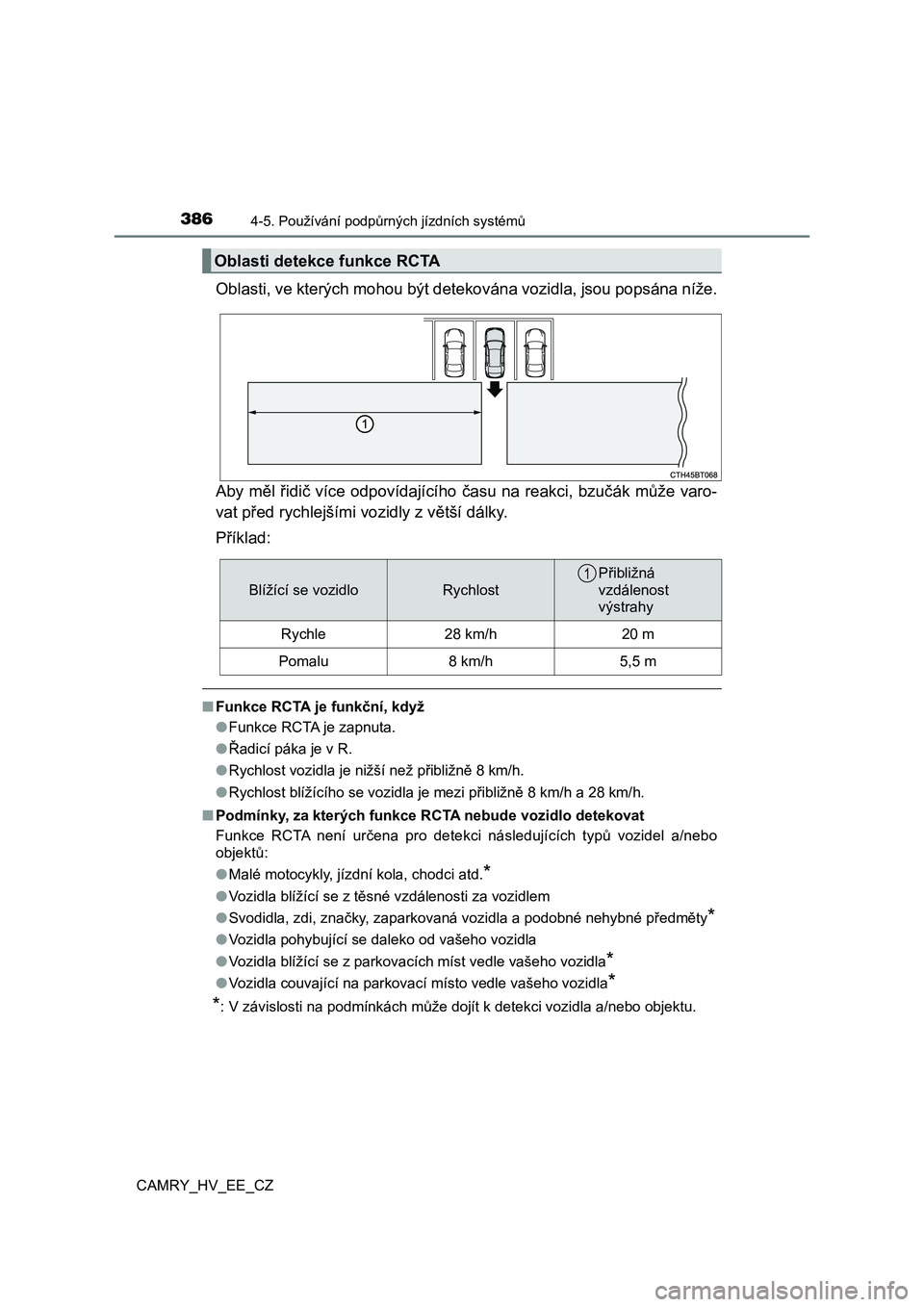

Oblasti, ve kterých mohou být detekována vozidla, jsou popsána níže.
Aby měl řidič více odpovídajícího času na reakci, bzučák může v aro-
vat před rychlejšími vozidly z větší dálky.
Příklad:
■ Funkce RCTA je funkční, když
● Funkce RCTA je zapnuta.
● Řadicí páka je v R.
● Rychlost vozidla je nižší než přibližně 8 km/h.
● Rychlost blížícího se vozidla je mezi přibližně 8 km/h a 28 km/h.
■ Podmínky, za kterých funkce RCTA nebude vozidlo detekovat
Funkce RCTA není určena pro detekci následujících typů vozidel a/nebo
objektů:
● Malé motocykly, jízdní kola, chodci atd.*
●Vozidla blížící se z těsné vzdálenosti za vozidlem
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Vozidla pohybující se daleko od vašeho vozidla
● Vozidla blížící se z parkovacích míst vedle vašeho vozidla*
●Vozidla couvající na parkovací místo vedle vašeho vozidla*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
Oblasti detekce funkce RCTA
Blížící se vozidloRychlost
Přibližná
vzdálenost
výstrahy
Rychle28 km/h20 m
Pomalu8 km/h5,5 m
1

3874-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

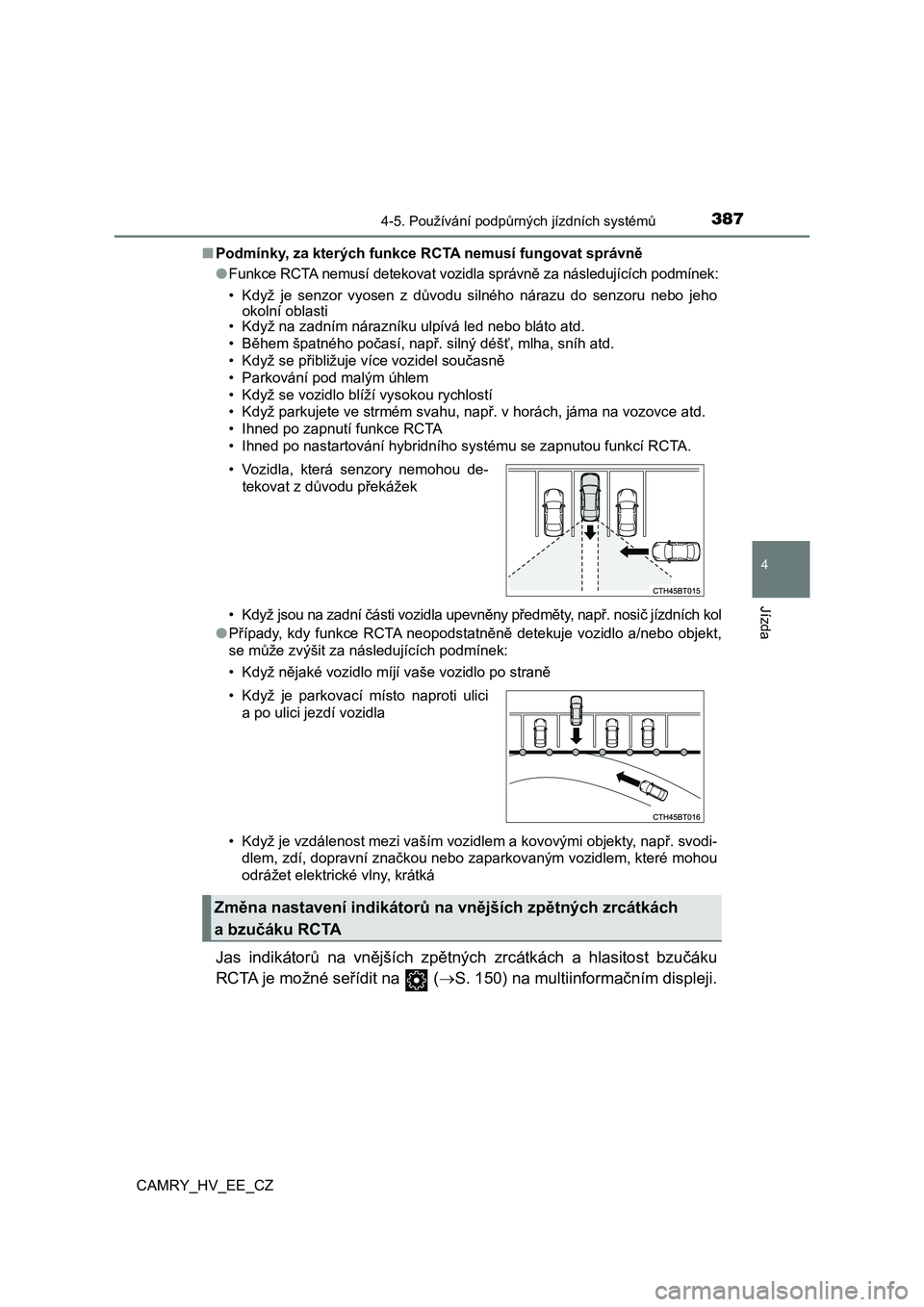

■Podmínky, za kterých funkce RCTA nemusí fungovat správně
● Funkce RCTA nemusí detekovat vozidla správně za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když na zadním nárazníku ulpívá led nebo bláto atd.
• Během špatného počasí, např. silný déšť, mlha, sníh atd.
• Když se přibližuje více vozidel současně
• Parkování pod malým úhlem
• Když se vozidlo blíží vysokou rychlostí
• Když parkujete ve strmém svahu, např. v horách, jáma na vozovc e atd.
• Ihned po zapnutí funkce RCTA
• Ihned po nastartování hybridního systému se zapnutou funkcí RC TA .
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních kol
●Případy, kdy funkce RCTA neopodstatněně detekuje vozidlo a/nebo objekt,
se může zvýšit za následujících podmínek:
• Když nějaké vozidlo míjí vaše vozidlo po straně
• Když je vzdálenost mezi vaším vozidlem a kovovými objekty, nap ř. svodi-
dlem, zdí, dopravní značkou nebo zaparkovaným vozidlem, které m ohou
odrážet elektrické vlny, krátká
Jas indikátorů na vnějších zpětn ých zrcátkách a hlasitost bzučáku
RCTA je možné seřídit na ( S. 150) na multiinformačním displeji.
• Vozidla, která senzory nemohou de-
tekovat z důvodu překážek
• Když je parkovací místo naproti ulici
a po ulici jezdí vozidla
Změna nastavení indikátorů na vně jších zpětných zrcátkách
a bzučáku RCTA

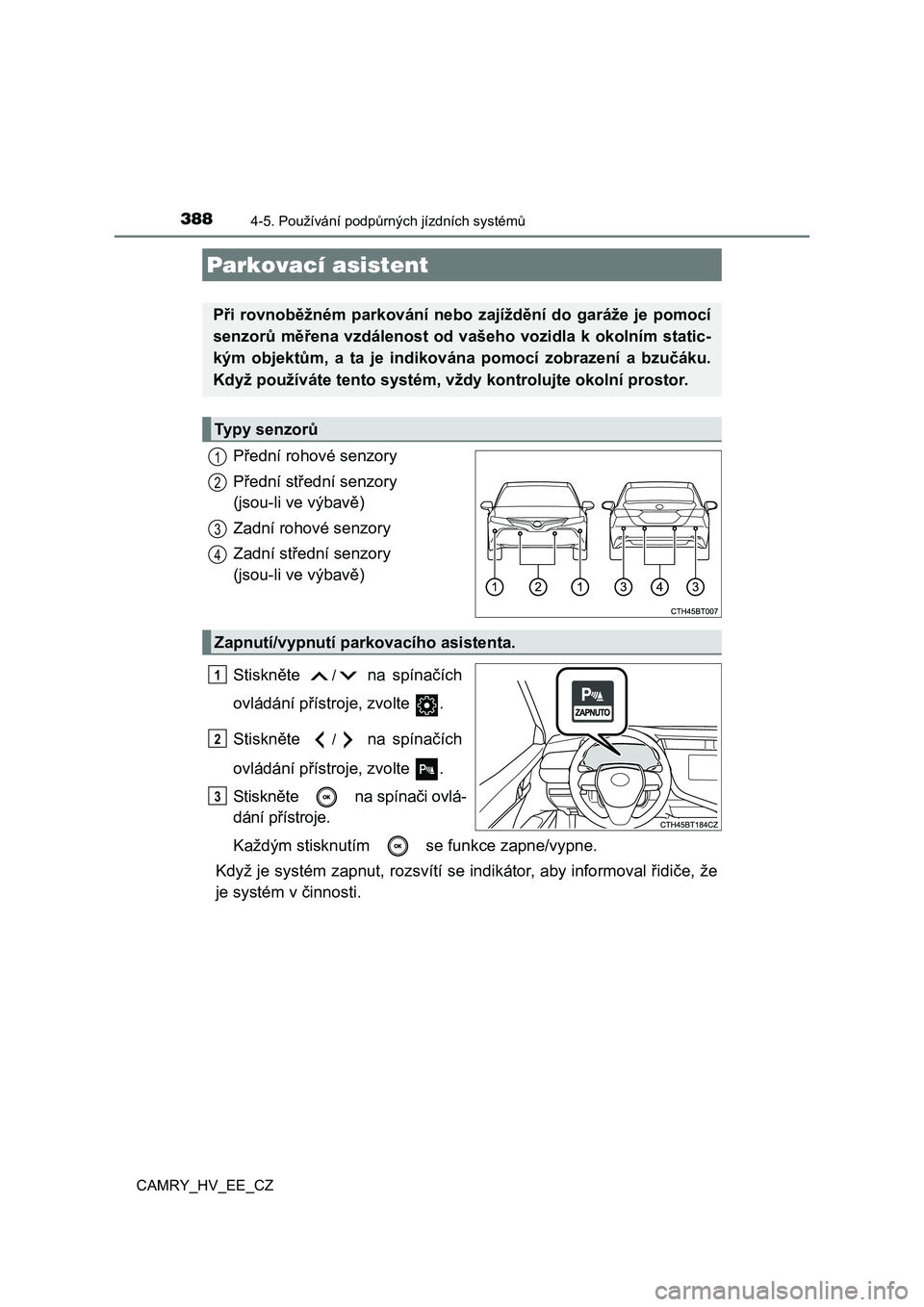

3884-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
Přední rohové senzory
Přední střední senzory
(jsou-li ve výbavě)
Zadní rohové senzory
Zadní střední senzory
(jsou-li ve výbavě)
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte na spínači ovlá-
dání přístroje.
Každým stisknutím se funkce zapne/vypne.
Když je systém zapnut, rozsvítí se indikátor, aby informoval řidiče, že
je systém v činnosti.
Parkovací asistent
Při rovnoběžném parkování nebo zajíždění do garáže je pomocí
senzorů měřena vzdálenost od vaš eho vozidla k okolním static-
kým objektům, a ta je indikován a pomocí zobrazení a bzučáku.
Když používáte tento systém, vžd y kontrolujte okolní prostor.
Ty p y s e n z o r ů
1
2
3
4
Zapnutí/vypnutí parkovacího asistenta.
1
2
3

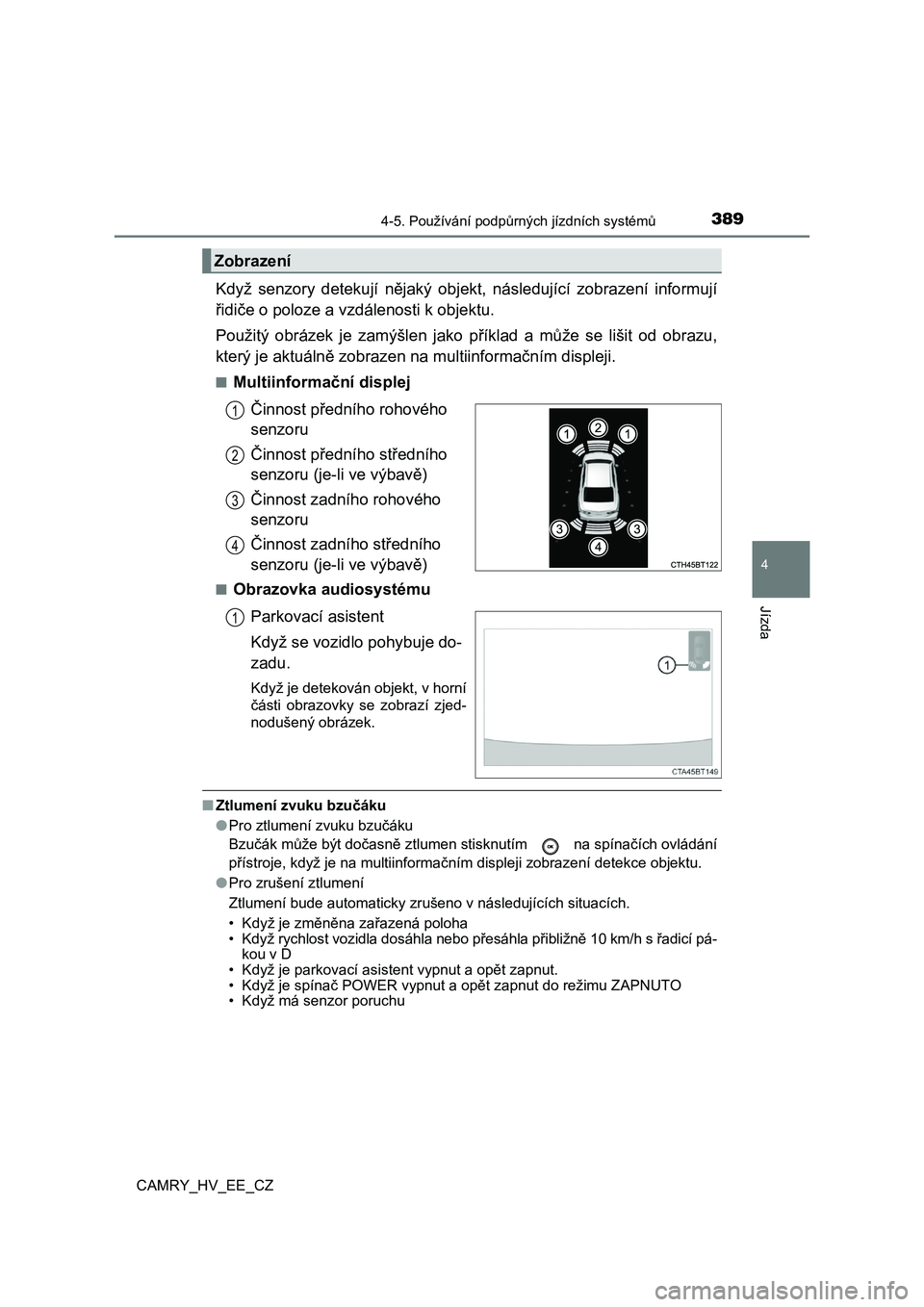

3894-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
Když senzory detekují nějaký objekt, následující zobrazení informují
řidiče o poloze a vz dálenosti k objektu.
Použitý obrázek je zamýšlen jako příklad a může se lišit od obr azu,
který je aktuálně zobrazen na multiinformačním displeji.
■Multiinformační displej
Činnost předního rohového
senzoru
Činnost přední ho středního
senzoru (je-li ve výbavě)
Činnost zadního rohového
senzoru
Činnost zadní ho středního
senzoru (je-li ve výbavě)
■Obrazovka audiosystému
Parkovací asistent
Když se vozidlo pohybuje do-
zadu.
Když je detekován objekt, v horní
části obrazovky se zobrazí zjed-
nodušený obrázek.
■ Ztlumení zvuku bzučáku
● Pro ztlumení zvuku bzučáku
Bzučák může být dočasně ztlumen stisknutím na spínačích ovládá ní
přístroje, když je na multiinformačním displeji zobrazení detek ce objektu.
● Pro zrušení ztlumení
Ztlumení bude automaticky zrušeno v následujících situacích.
• Když je změněna zařazená poloha • Když rychlost vozidla dosáhla nebo přesáhla přibližně 10 km/h s řadicí pá-
kou v D
• Když je parkovací asistent vypnut a opět zapnut. • Když je spínač POWER vypnut a opět zapnut do režimu ZAPNUTO
• Když má senzor poruchu
Zobrazení
1
2
3
4
1

3904-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

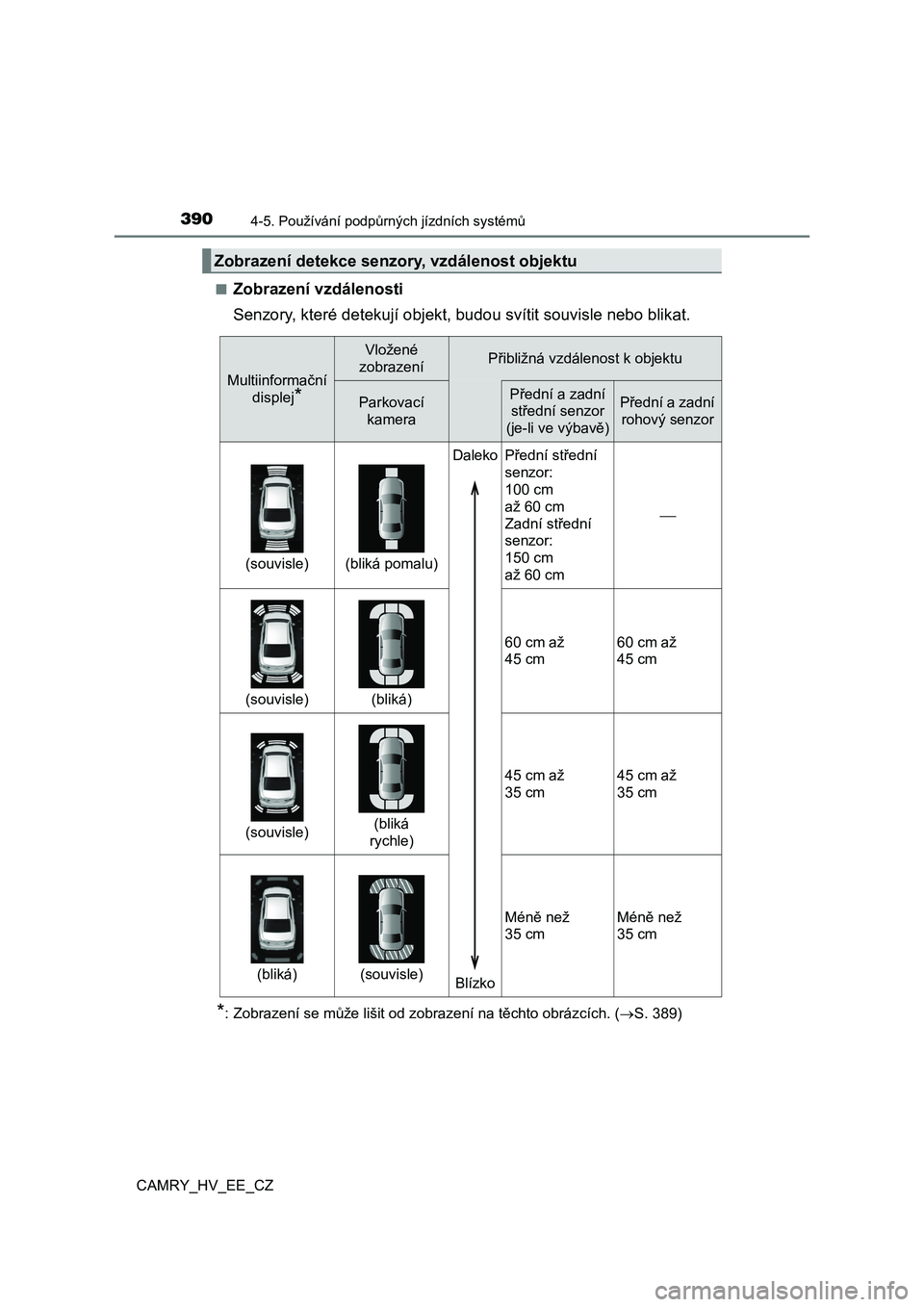

■Zobrazení vzdálenosti
Senzory, které detekují objekt, budou svítit souvisle nebo blikat.
*: Zobrazení se může lišit od zobrazení na těchto obrázcích. (S. 389)
Zobrazení detekce senzory, vzdálenost objektu
Multiinformační
displej*
Vložené
zobrazeníPřibližná vzdálenost k objektu
Parkovací
kamera
Přední a zadní
střední senzor
(je-li ve výbavě)
Přední a zadní
rohový senzor
(souvisle)(bliká pomalu)
Daleko
Blízko
Přední střední
senzor:
100 cm
až 60 cm
Zadní střední
senzor:
150 cm
až 60 cm

(souvisle)(bliká)
60 cm až
45 cm
60 cm až
45 cm
(souvisle)(bliká
rychle)
45 cm až
35 cm
45 cm až
35 cm
(bliká)(souvisle)
Méně než
35 cm
Méně než
35 cm
