TOYOTA CAMRY 2020 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2020, Model line: CAMRY, Model: TOYOTA CAMRY 2020Pages: 648, velikost PDF: 23.4 MB
Page 391 of 648

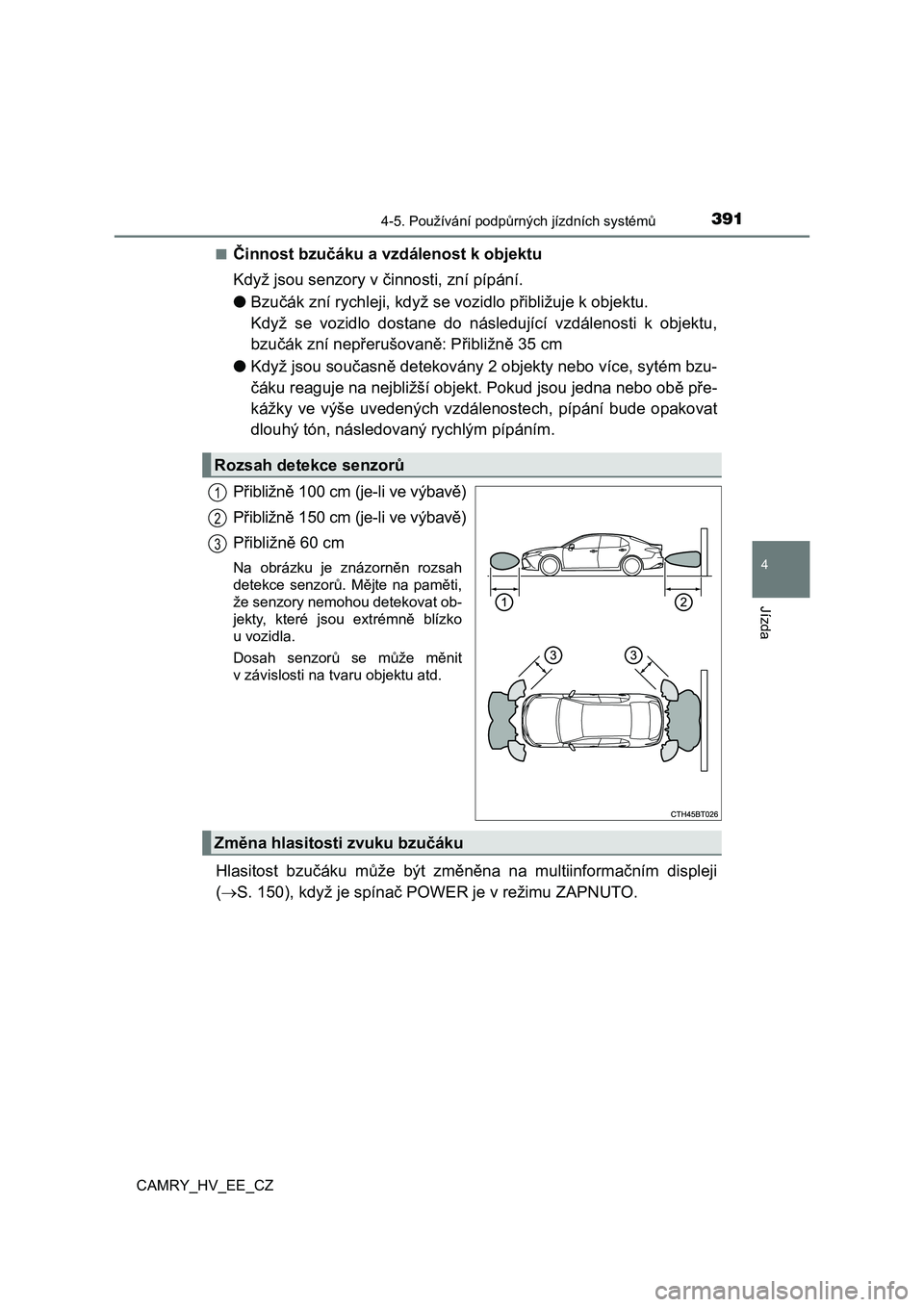

3914-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
■Činnost bzučáku a vzdálenost k objektu
Když jsou senzory v či nnosti, zní pípání.
● Bzučák zní rychleji, když se vozidlo přibližuje k objektu.
Když se vozidlo dostane do následující vzdálenosti k objektu,
bzučák zní nepřerušo vaně: Přibližně 35 cm
● Když jsou současně detekovány 2 objekty nebo více, sytém bzu-
čáku reaguje na nejbližší objekt. Pokud jsou jedna nebo obě pře -
kážky ve výše uvedenýc h vzdálenostech, pípání bude opakovat
dlouhý tón, následova ný rychlým pípáním.
Přibližně 100 cm (je-li ve výbavě)
Přibližně 150 cm (je-li ve výbavě)
Přibližně 60 cm
Na obrázku je znázorněn rozsah
detekce senzorů. Mějte na paměti,
že senzory nemohou detekovat ob-
jekty, které jsou extrémně blízko
u vozidla.
Dosah senzorů se může měnit
v závislosti na tvaru objektu atd.
Hlasitost bzučáku může být změněna na multiinformačním displeji
( S. 150), když je spínač POWER je v režimu ZAPNUTO.
Rozsah detekce senzorů
1
2
3
Změna hlasitosti zvuku bzučáku

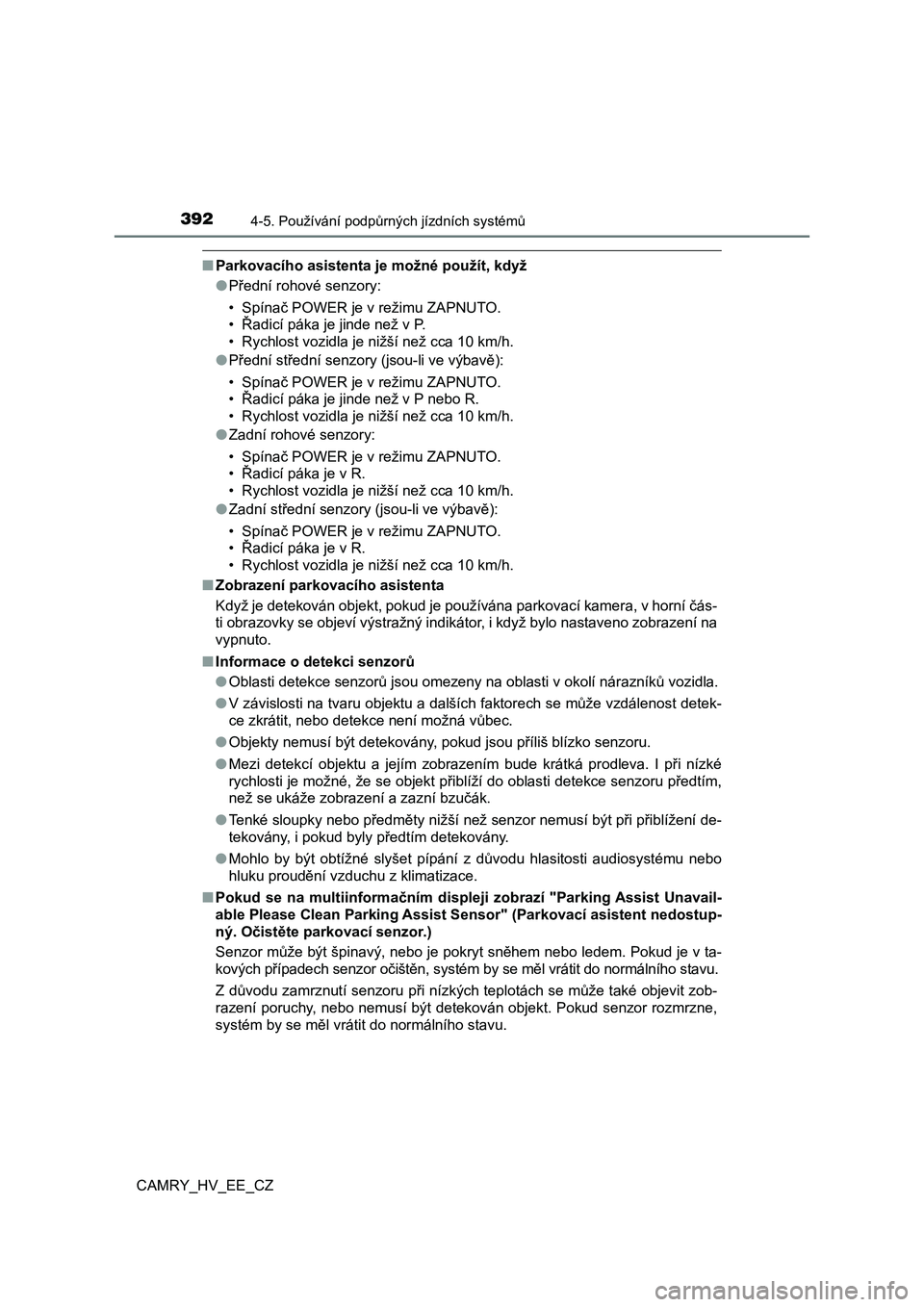

Page 392 of 648

3924-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
■Parkovacího asistenta je možné použít, když
● Přední rohové senzory:
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je jinde než v P.
• Rychlost vozidla je nižší než cca 10 km/h.
● Přední střední senzory (jsou-li ve výbavě):
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je jinde než v P nebo R.
• Rychlost vozidla je nižší než cca 10 km/h.
● Zadní rohové senzory:
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je v R.
• Rychlost vozidla je nižší než cca 10 km/h.
● Zadní střední senzory (jsou-li ve výbavě):
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je v R.
• Rychlost vozidla je nižší než cca 10 km/h.
■ Zobrazení parkovacího asistenta
Když je detekován objekt, pokud je používána parkovací kamera, v horní čás-
ti obrazovky se objeví výstražný indikátor, i když bylo nastave no zobrazení na
vypnuto.
■ Informace o detekci senzorů
● Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
● V závislosti na tvaru objektu a dalších faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná vůbec.
● Objekty nemusí být detekovány, pokud jsou příliš blízko senzoru.
● Mezi detekcí objektu a jejím zobrazením bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblíží do oblasti detekce se nzoru předtím,
než se ukáže zobrazení a zazní bzučák.
● Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
● Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
■ Pokud se na multiinformačním displeji zobrazí "Parking Assist Unavail-
able Please Clean Parking Assist Sensor" (Parkovací asistent ne dostup-
ný. Očistěte parkovací senzor.)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. Poku d je v ta-
kových případech senzor očištěn, systém by se měl vrátit do nor málního stavu.
Z důvodu zamrznutí senzoru při nízkých teplotách se může také o bjevit zob-
razení poruchy, nebo nemusí být detekován objekt. Pokud senzor rozmrzne,
systém by se měl vrátit do normálního stavu.
Page 393 of 648

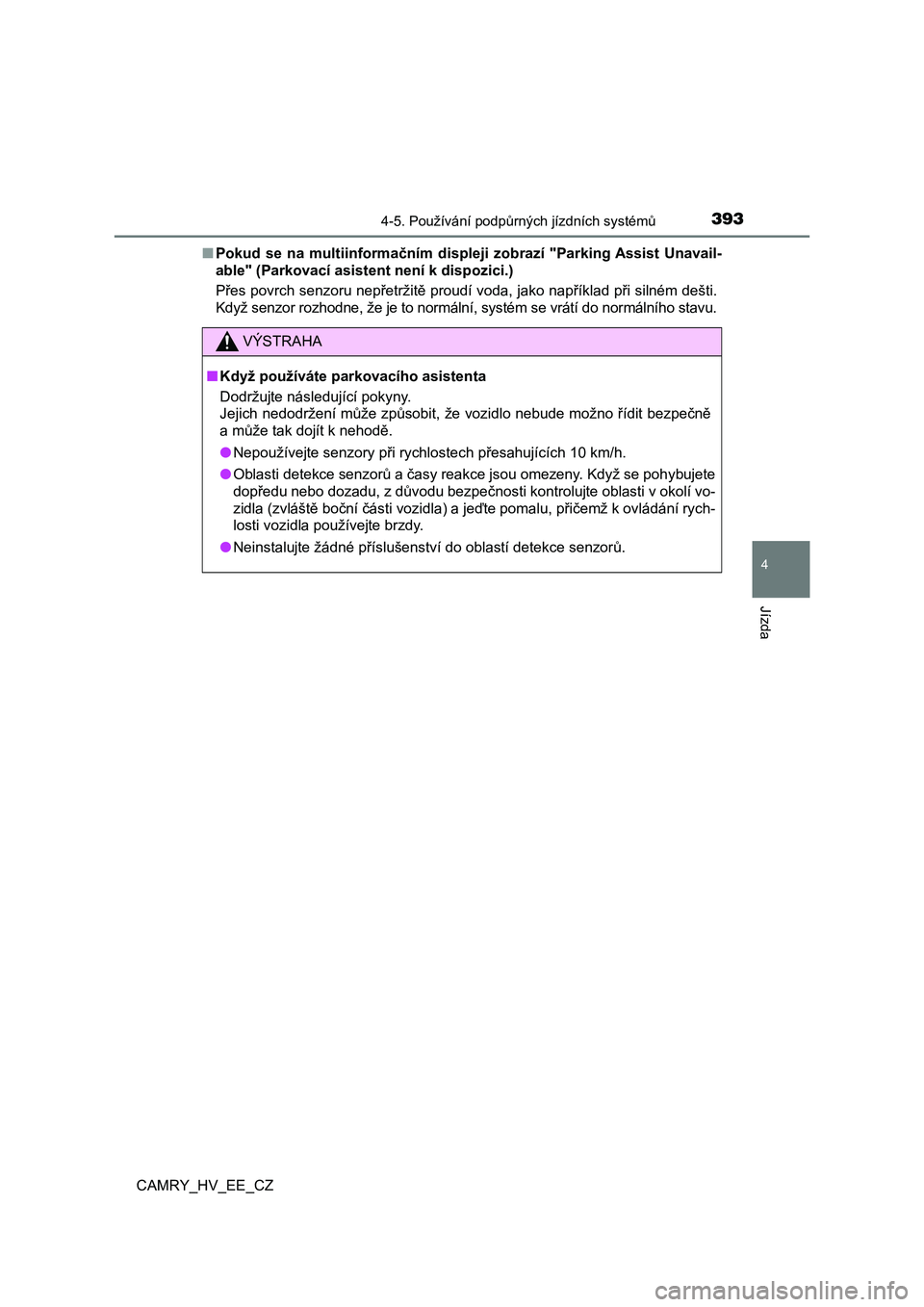

3934-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
■Pokud se na multiinformačním displeji zobrazí "Parking Assist Unavail-
able" (Parkovací asistent není k dispozici.)
Přes povrch senzoru nepřetržitě proudí voda, jako například při silném dešti.
Když senzor rozhodne, že je to normální, systém se vrátí do nor málního stavu.
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
● Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
● Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k o vládání rych-
losti vozidla používejte brzdy.
● Neinstalujte žádné příslušenství do oblastí detekce senzorů.
Page 394 of 648

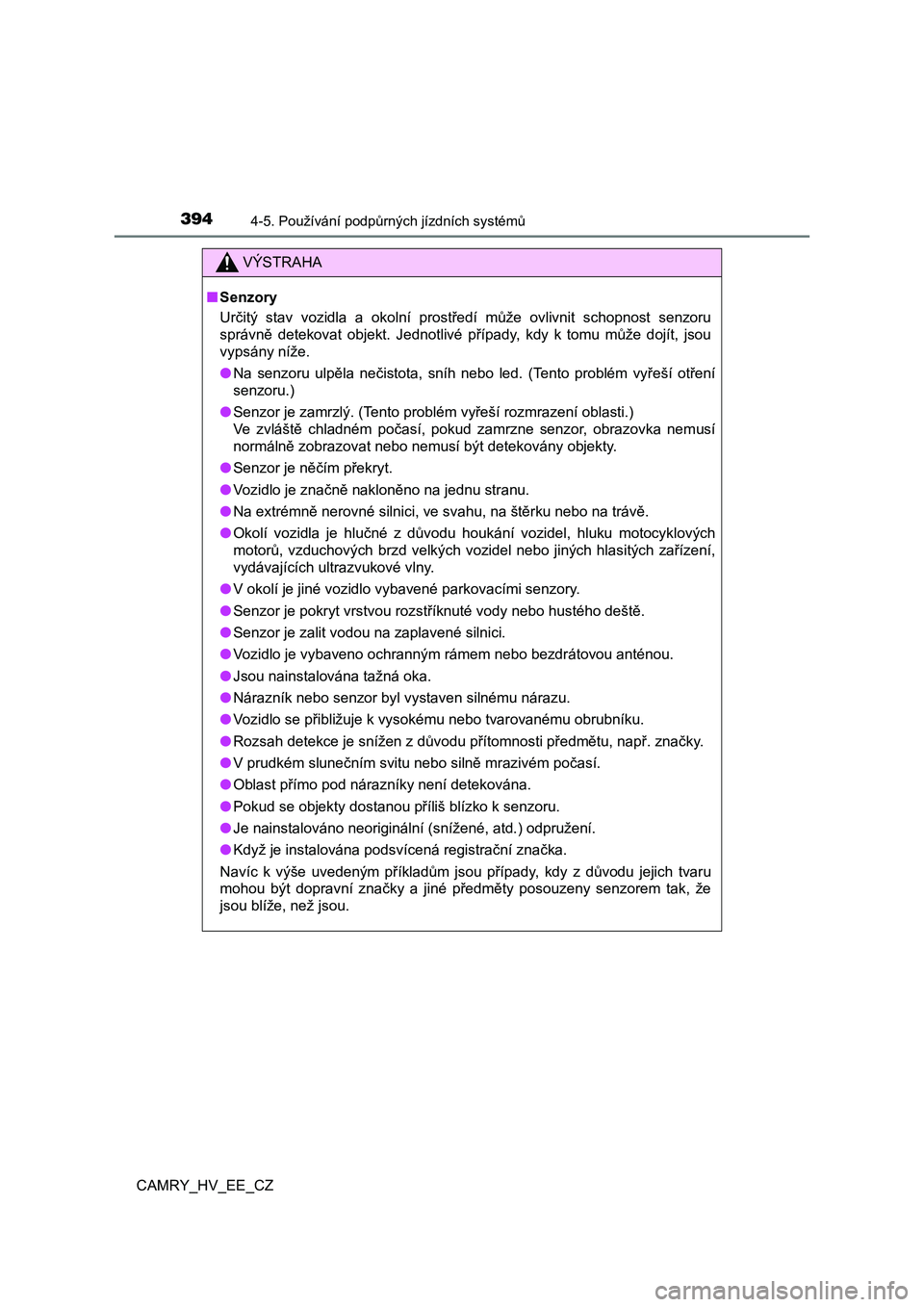

3944-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzoru
správně detekovat objekt. Jednotlivé případy, kdy k tomu může d ojít, jsou
vypsány níže.
● Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
● Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nem usí
normálně zobrazovat nebo nemusí být detekovány objekty.
● Senzor je něčím překryt.
● Vozidlo je značně nakloněno na jednu stranu.
● Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
● Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
● V okolí je jiné vozidlo vybavené parkovacími senzory.
● Senzor je pokryt vrstvou rozstříknuté vody nebo hustého deště.
● Senzor je zalit vodou na zaplavené silnici.
● Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
● Jsou nainstalována tažná oka.
● Nárazník nebo senzor byl vystaven silnému nárazu.
● Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
● Rozsah detekce je snížen z důvodu přítomnosti předmětu, např. značky.
● V prudkém slunečním svitu nebo silně mrazivém počasí.
● Oblast přímo pod nárazníky není detekována.
● Pokud se objekty dostanou příliš blízko k senzoru.
● Je nainstalováno neoriginální (snížené, atd.) odpružení.
● Když je instalována podsvícená registrační značka.
Navíc k výše uvedeným příkladům jsou případy, kdy z důvodu jeji ch tvaru
mohou být dopravní značky a jiné předměty posouzeny senzorem ta k, že
jsou blíže, než jsou.
Page 395 of 648

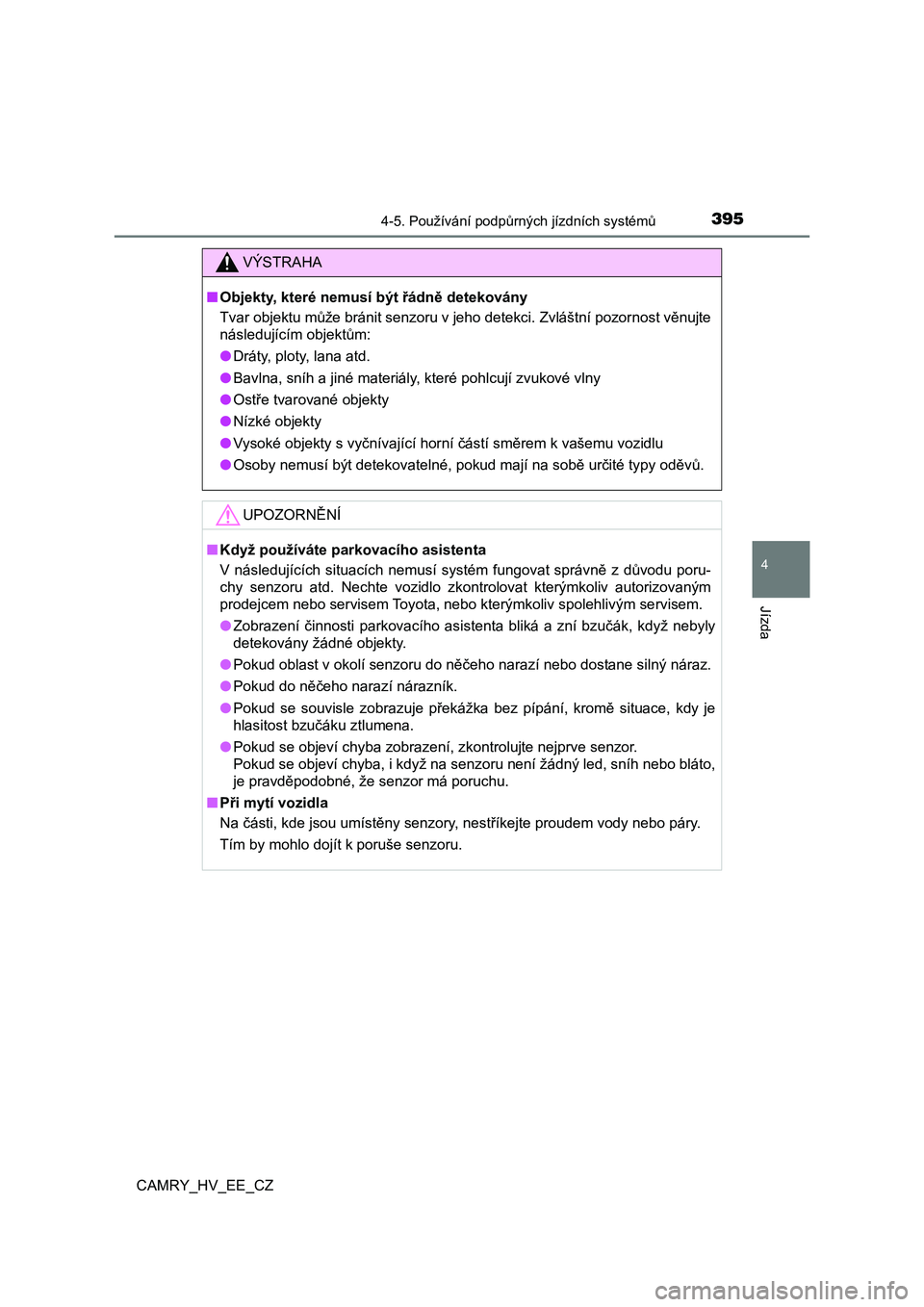

3954-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
VÝSTRAHA
■Objekty, které nemusí být řádně detekovány
Tvar objektu může bránit senzoru v jeho detekci. Zvláštní pozor nost věnujte
následujícím objektům:
● Dráty, ploty, lana atd.
● Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
● Ostře tvarované objekty
● Nízké objekty
● Vysoké objekty s vyčnívající horní částí směrem k vašemu vozidlu
● Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
UPOZORNĚNÍ
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správně z důvo du poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
● Zobrazení činnosti parkovacího asistenta bliká a zní bzučák, když nebyly
detekovány žádné objekty.
● Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
● Pokud do něčeho narazí nárazník.
● Pokud se souvisle zobrazuje překážka bez pípání, kromě situace, kdy je
hlasitost bzučáku ztlumena.
● Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh n ebo bláto,
je pravděpodobné, že senzor má poruchu.
■ Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody n ebo páry.
Tím by mohlo dojít k poruše senzoru.
Page 396 of 648

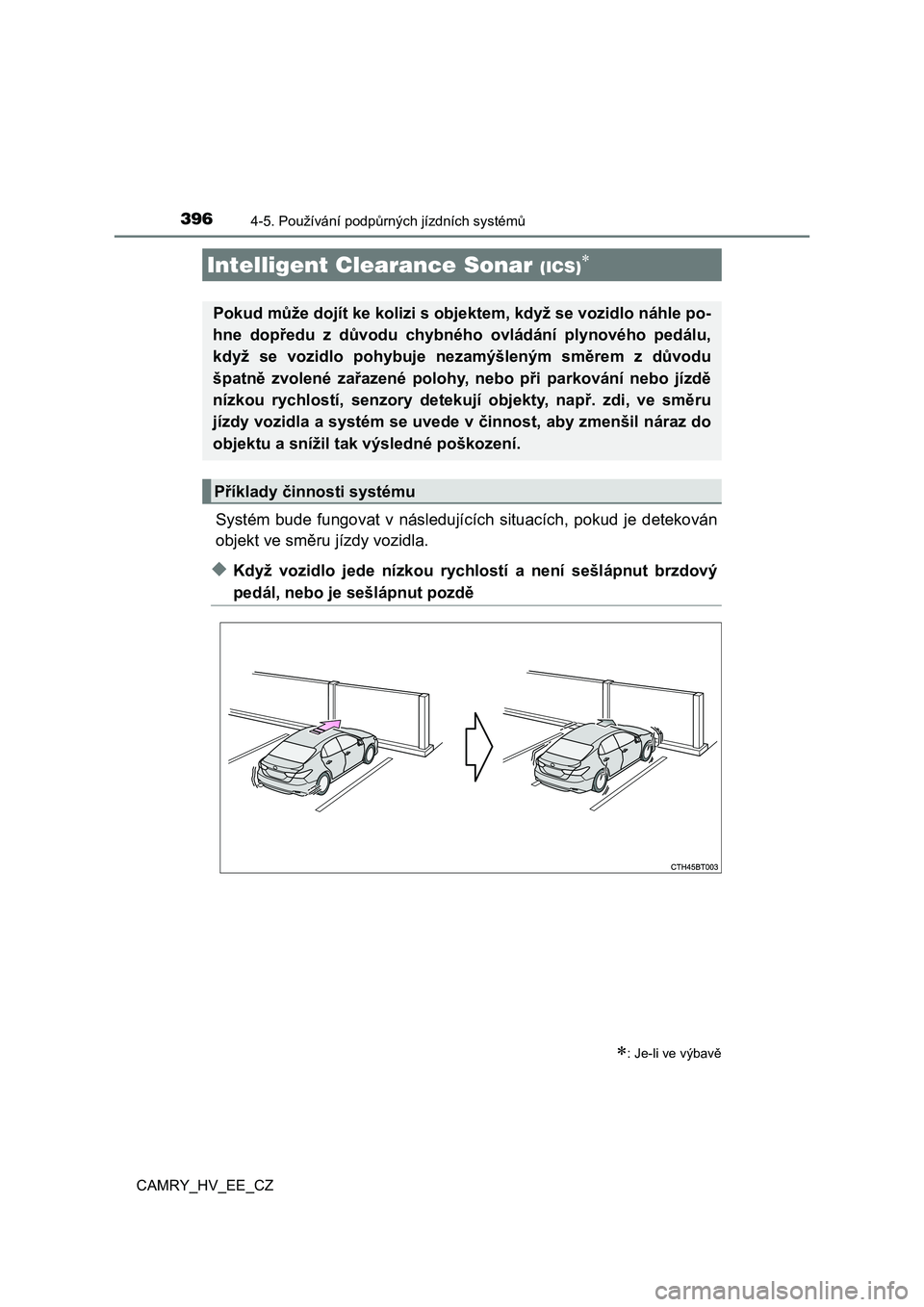

3964-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
Systém bude fungovat v následujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
◆Když vozidlo jede nízkou rychl ostí a není sešlápnut brzdový
pedál, nebo je sešlápnut pozdě
Intelligent Clearance Sonar (ICS)
: Je-li ve výbavě
Pokud může dojít ke kolizi s objektem, když se vozidlo náhle po-
hne dopředu z důvodu chybného ov ládání plynového pedálu,
když se vozidlo pohybuje nezamýšleným směrem z důvodu
špatně zvolené zařazené polohy, nebo při parkování nebo jízdě
nízkou rychlostí, senzory detek ují objekty, např. zdi, ve směru
jízdy vozidla a systém se uvede v činnost, aby zmenšil náraz do
objektu a snížil tak výsledné poškození.
Příklady činnosti systému

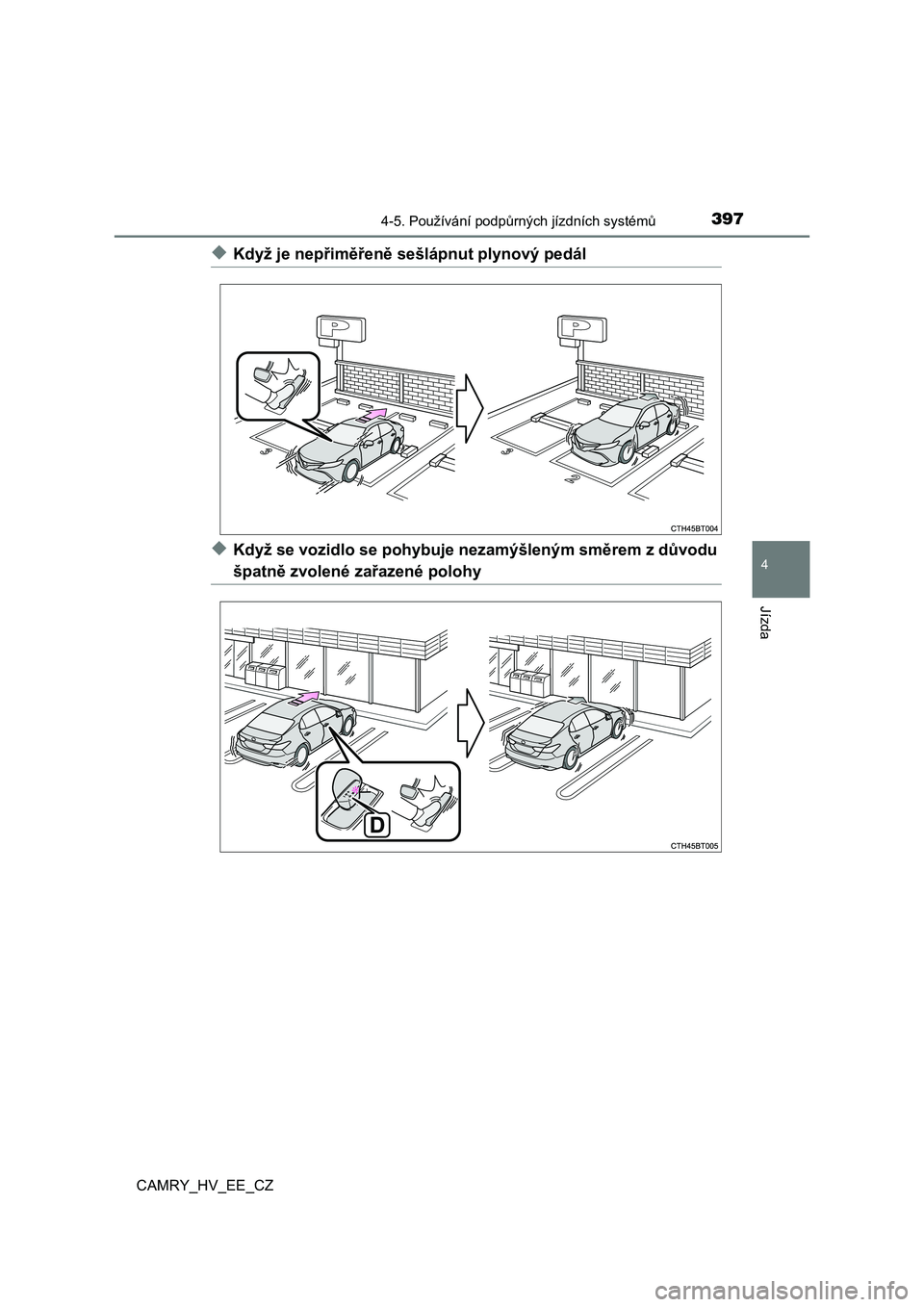

Page 397 of 648

3974-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
◆Když je nepřiměřeně sešlápnut plynový pedál
◆Když se vozidlo se pohybuje nezamýšleným směrem z důvodu
špatně zvolené zařazené polohy
Page 398 of 648

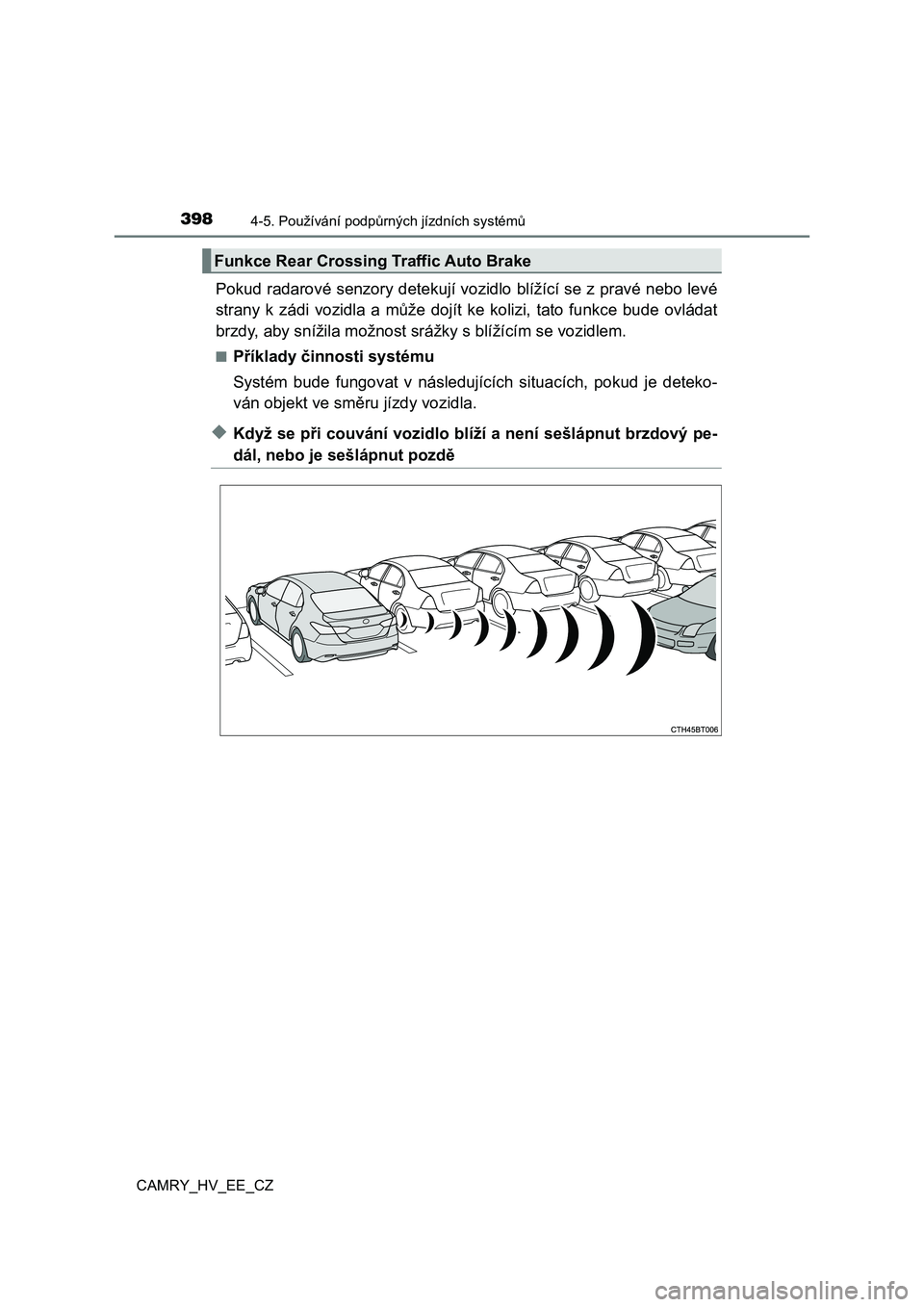

3984-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
Pokud radarové senzory detekují vozidlo blížící se z pravé nebo levé
strany k zádi vozidla a může dojít ke kolizi, tato funkce bude ovládat
brzdy, aby snížila možnost srá žky s blížícím se vozidlem.
■Příklady činnosti systému
Systém bude fungovat v následují cích situacích, pokud je deteko-
ván objekt ve směru jízdy vozidla.
◆Když se při couvání vozidlo bl íží a není sešlápnut brzdový pe-
dál, nebo je sešlápnut pozdě
Funkce Rear Crossing Traffic Auto Brake
Page 399 of 648

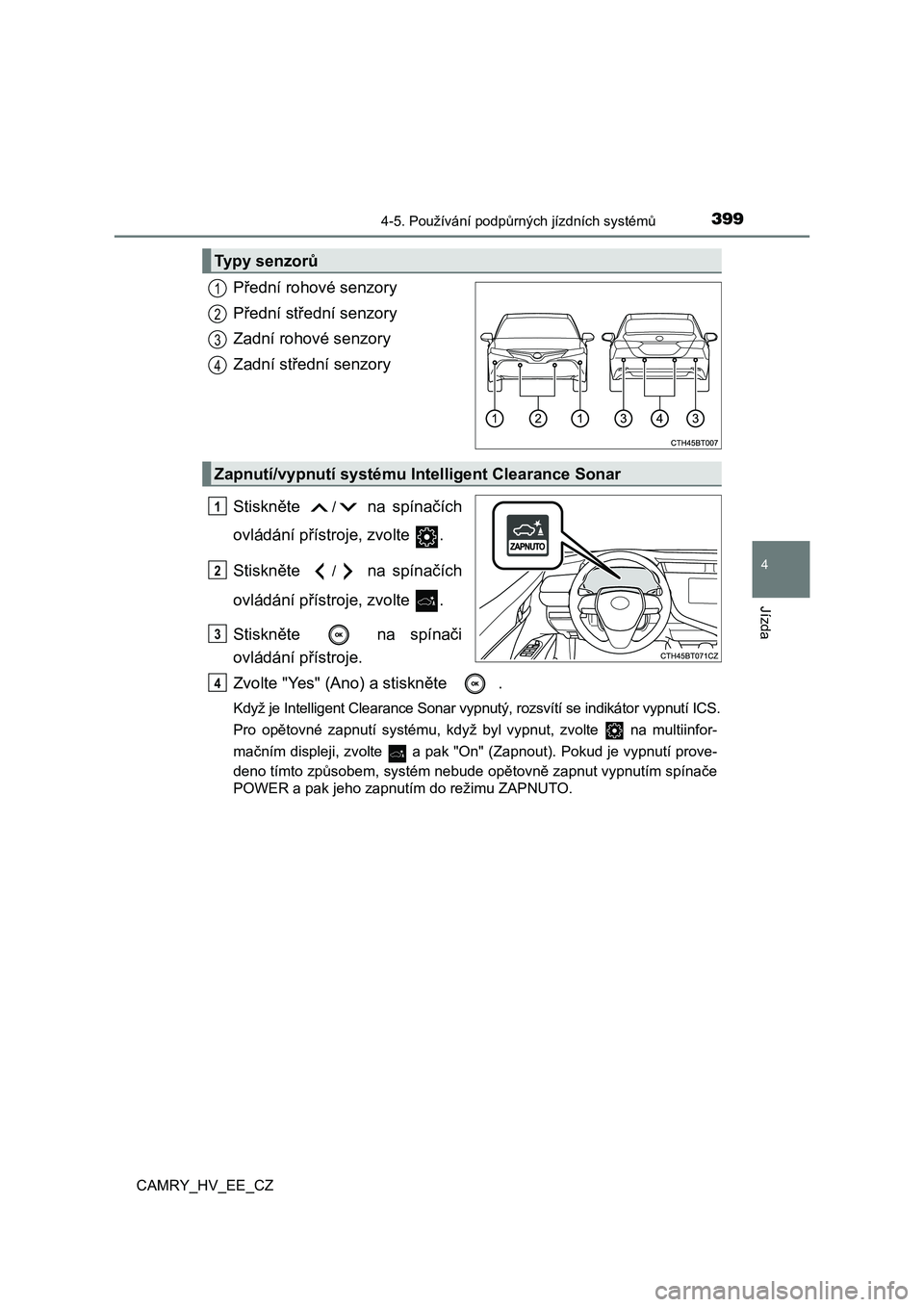

3994-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte na spínači
ovládání přístroje.
Zvolte "Yes" (Ano) a stiskněte .
Když je Intelligent Clearance Sonar vypnutý, rozsvítí se indiká tor vypnutí ICS.
Pro opětovné zapnutí systému, když byl vypnut, zvolte na multiinfor-
mačním displeji, zvolte a pak "On" (Zapnout). Pokud je vypnutí prove-
deno tímto způsobem, systém nebude opětovně zapnut vypnutím spí nače
POWER a pak jeho zapnutím do režimu ZAPNUTO.
Ty p y s e n z o r ů
1
2
3
4
Zapnutí/vypnutí systému Intell igent Clearance Sonar
1
2
3
4
Page 400 of 648

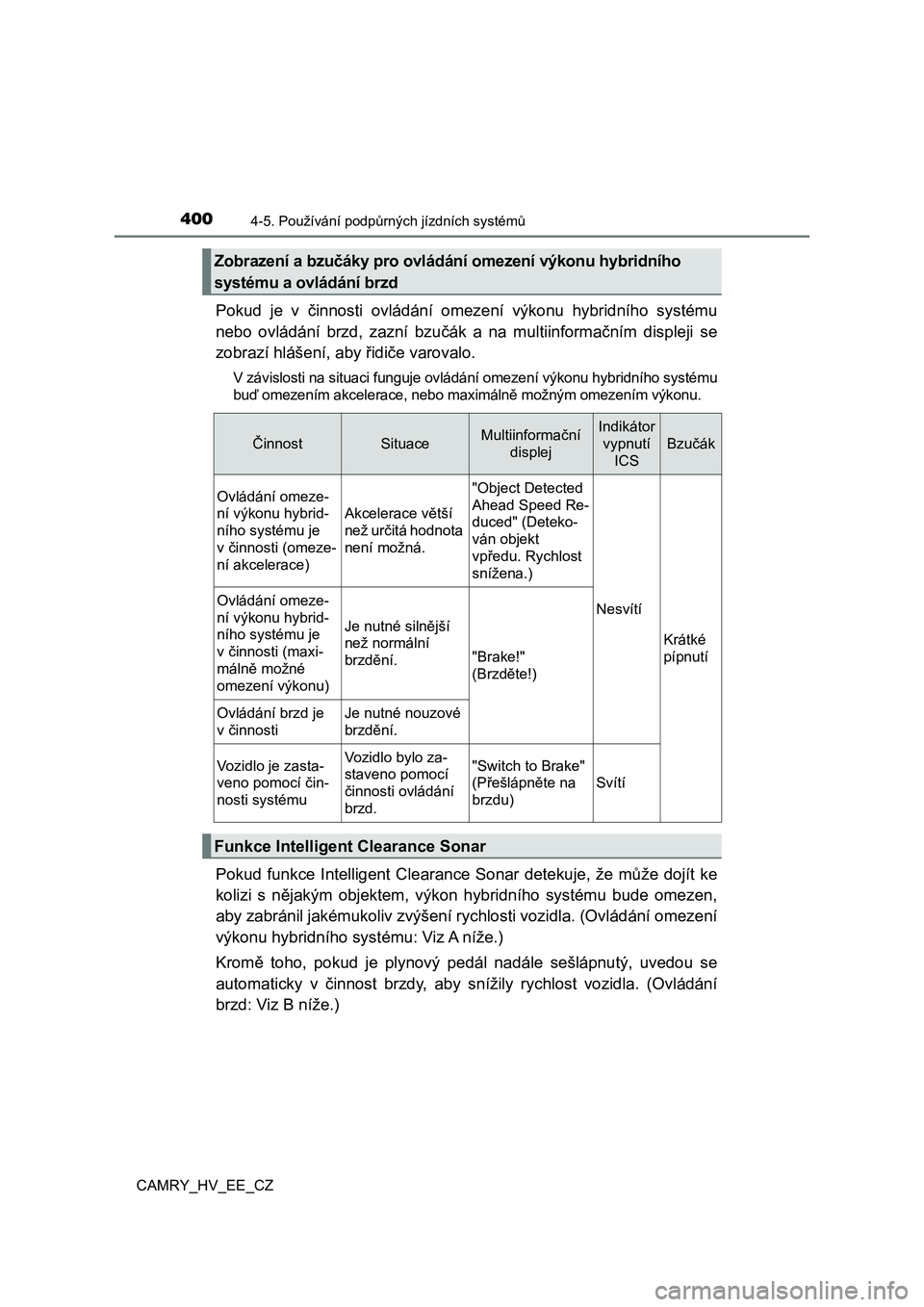

4004-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
Pokud je v činnosti ovládání omezení výkonu hybridního systému
nebo ovládání brzd, zazní bzučák a na multiinformačním displeji se
zobrazí hlášení, aby řidiče varovalo.
V závislosti na situaci funguje ovládání omezení výkonu hybridního systému
buď omezením akcelerace, nebo maximálně možným omezením výkonu.
Pokud funkce Intelligent Clearance Sonar detekuje, že může dojít ke
kolizi s nějakým objektem, výkon hybridního systému bude omezen,
aby zabránil jakémukoliv zvýšení rychlosti vozidla. (Ovládání omezení
výkonu hybridního systému: Viz A níže.)
Kromě toho, pokud je plynový pedál nadále sešlápnutý, uvedou se
automaticky v činnost brzdy, aby snížily rychlost vozidla. (Ovládání
brzd: Viz B níže.)
Zobrazení a bzučáky pro ovládání omezení výkonu hybridního
systému a ovládání brzd
ČinnostSituaceMultiinformační
displejIndikátor
vypnutí
ICS
Bzučák
Ovládání omeze-
ní výkonu hybrid-
ního systému je
v činnosti (omeze-
ní akcelerace)
Akcelerace větší
než určitá hodnota
není možná.
"Object Detected
Ahead Speed Re-
duced" (Deteko-
ván objekt
vpředu. Rychlost
snížena.)
Nesvítí
Krátké
pípnutí
Ovládání omeze-
ní výkonu hybrid-
ního systému je
v činnosti (maxi-
málně možné
omezení výkonu)
Je nutné silnější
než normální
brzdění.
"Brake!"
(Brzděte!)
Ovládání brzd je
v činnostiJe nutné nouzové
brzdění.
Vozidlo je zasta-
veno pomocí čin-
nosti systémuVozidlo bylo za-
staveno pomocí
činnosti ovládání
brzd."Switch to Brake"
(Přešlápněte na
brzdu)Svítí
Funkce Intelligent Clearance Sonar
