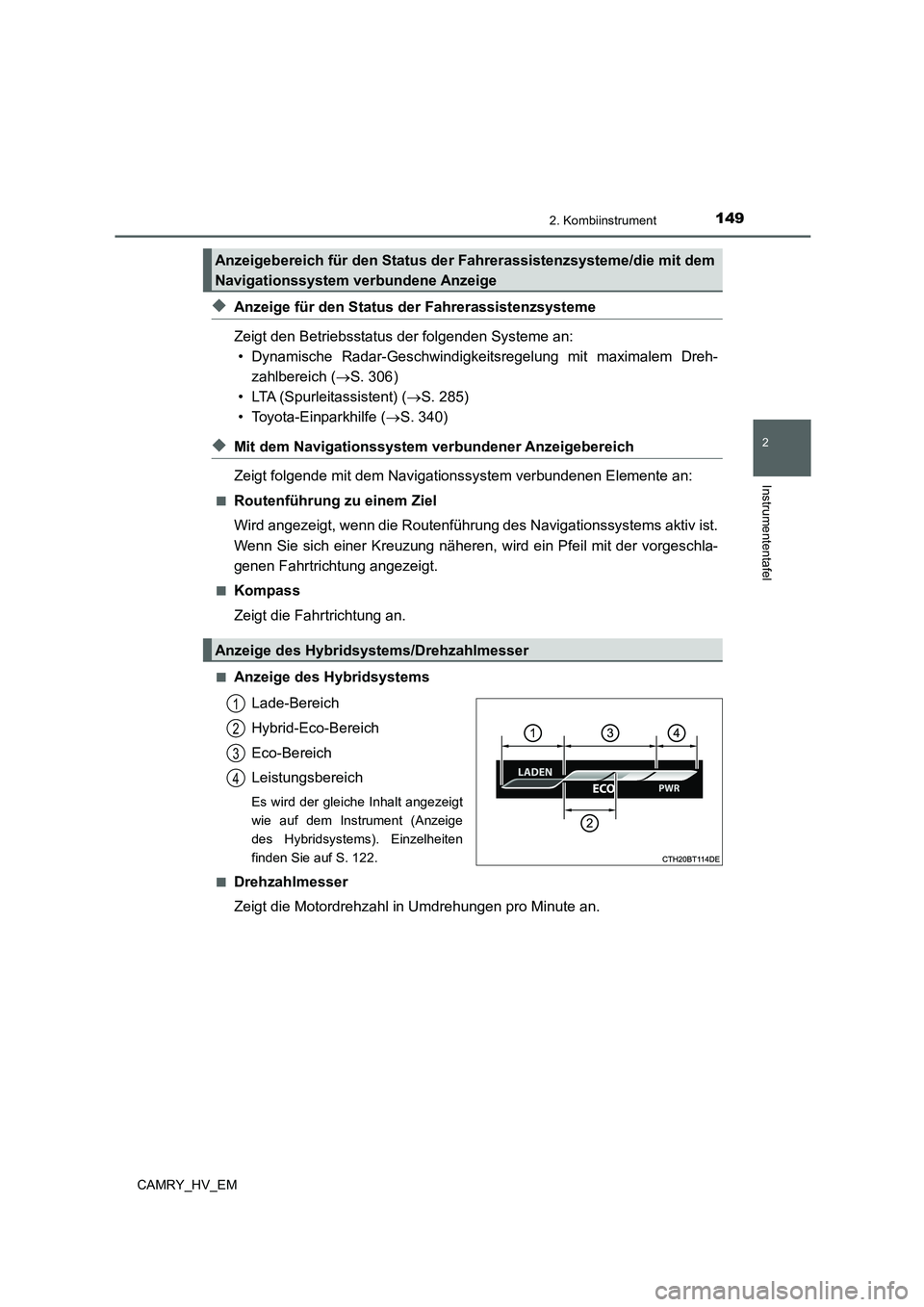

1492. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
◆Anzeige für den Status der Fahrerassistenzsysteme
Zeigt den Betriebsstatus der folgenden Systeme an:
• Dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich (S. 306)
• LTA (Spurleitassistent) (S. 285)
• Toyota-Einparkhilfe (S. 340)
◆Mit dem Navigationssystem verbundener Anzeigebereich
Zeigt folgende mit dem Navigationssystem verbundenen Elemente an:
■Routenführung zu einem Ziel
Wird angezeigt, wenn die Routenführung des Navigationssystems aktiv ist.
Wenn Sie sich einer Kreuzung näheren, wird ein Pfeil mit der vorgeschla-
genen Fahrtrichtung angezeigt.
■Kompass
Zeigt die Fahrtrichtung an.
■Anzeige des Hybridsystems
Lade-Bereich
Hybrid-Eco-Bereich
Eco-Bereich
Leistungsbereich
Es wird der gleiche Inhalt angezeigt
wie auf dem Instrument (Anzeige
des Hybridsystems). Einzelheiten
finden Sie auf S. 122.
■
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Anzeigebereich für den Status der Fahrerassistenzsysteme/die mit dem
Navigationssystem verbundene Anzeige
Anzeige des Hybridsystems/Drehzahlmesser
1
2
3
4

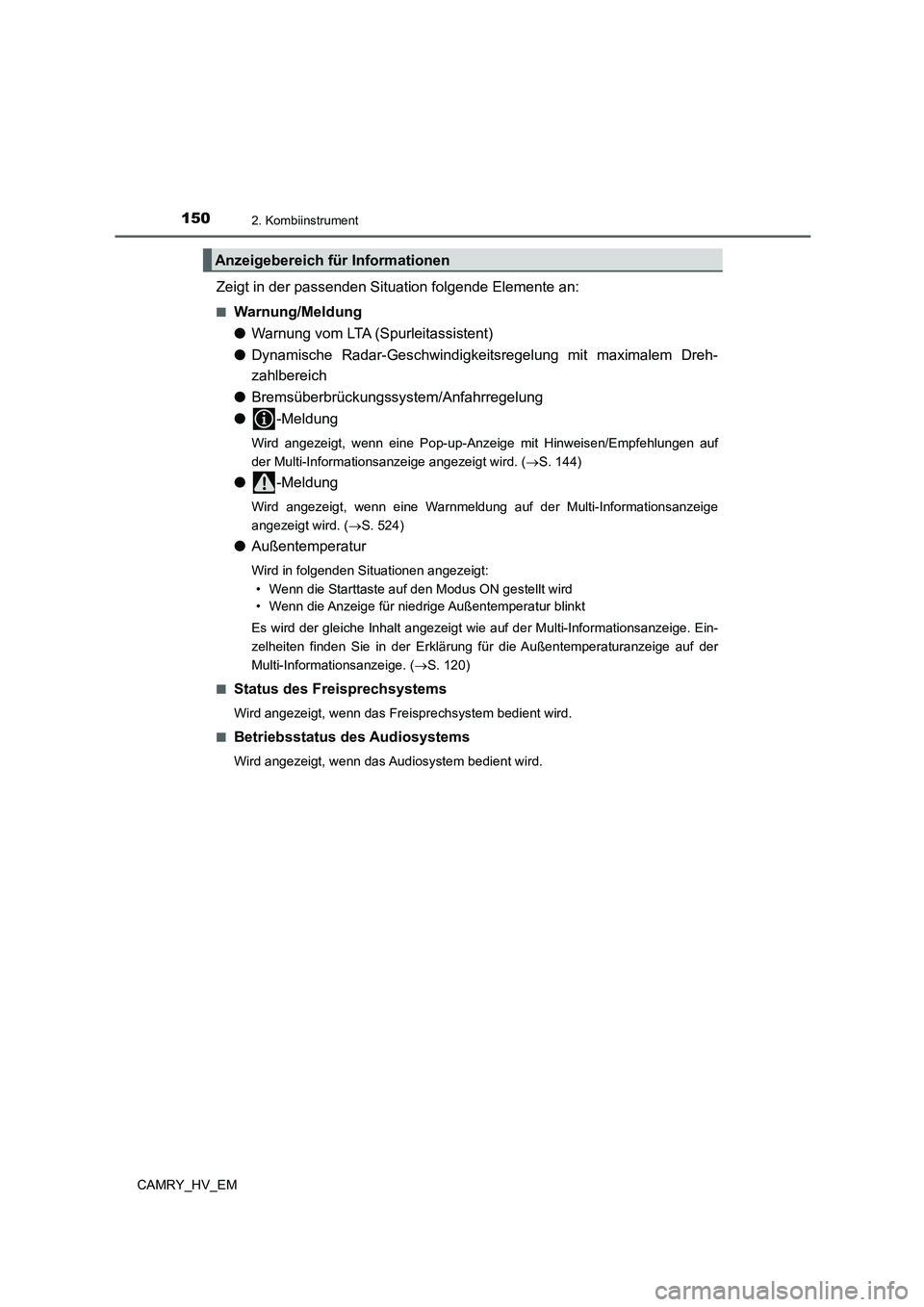

1502. Kombiinstrument
CAMRY_HV_EM
Zeigt in der passenden Situation folgende Elemente an:
■Warnung/Meldung
●Warnung vom LTA (Spurleitassistent)
●Dynamische Radar-Geschwindigkeitsregelung mit maximalem Dreh-
zahlbereich
●Bremsüberbrückungssystem/Anfahrregelung
●-Meldung
Wird angezeigt, wenn eine Pop-up-Anzeige mit Hinweisen/Empfehlungen auf
der Multi-Informationsanzeige angezeigt wird. (S. 144)
●-Meldung
Wird angezeigt, wenn eine Warnmeldung auf der Multi-Informationsanzeige
angezeigt wird. (S. 524)
●Außentemperatur
Wird in folgenden Situationen angezeigt:
• Wenn die Starttaste auf den Modus ON gestellt wird
• Wenn die Anzeige für niedrige Außentemperatur blinkt
Es wird der gleiche Inhalt angezeigt wie auf der Multi-Informationsanzeige. Ein-
zelheiten finden Sie in der Erklärung für die Außentemperaturanzeige auf der
Multi-Informationsanzeige. (S. 120)
■
Status des Freisprechsystems
Wird angezeigt, wenn das Freisprechsystem bedient wird.
■
Betriebsstatus des Audiosystems
Wird angezeigt, wenn das Audiosystem bedient wird.
Anzeigebereich für Informationen

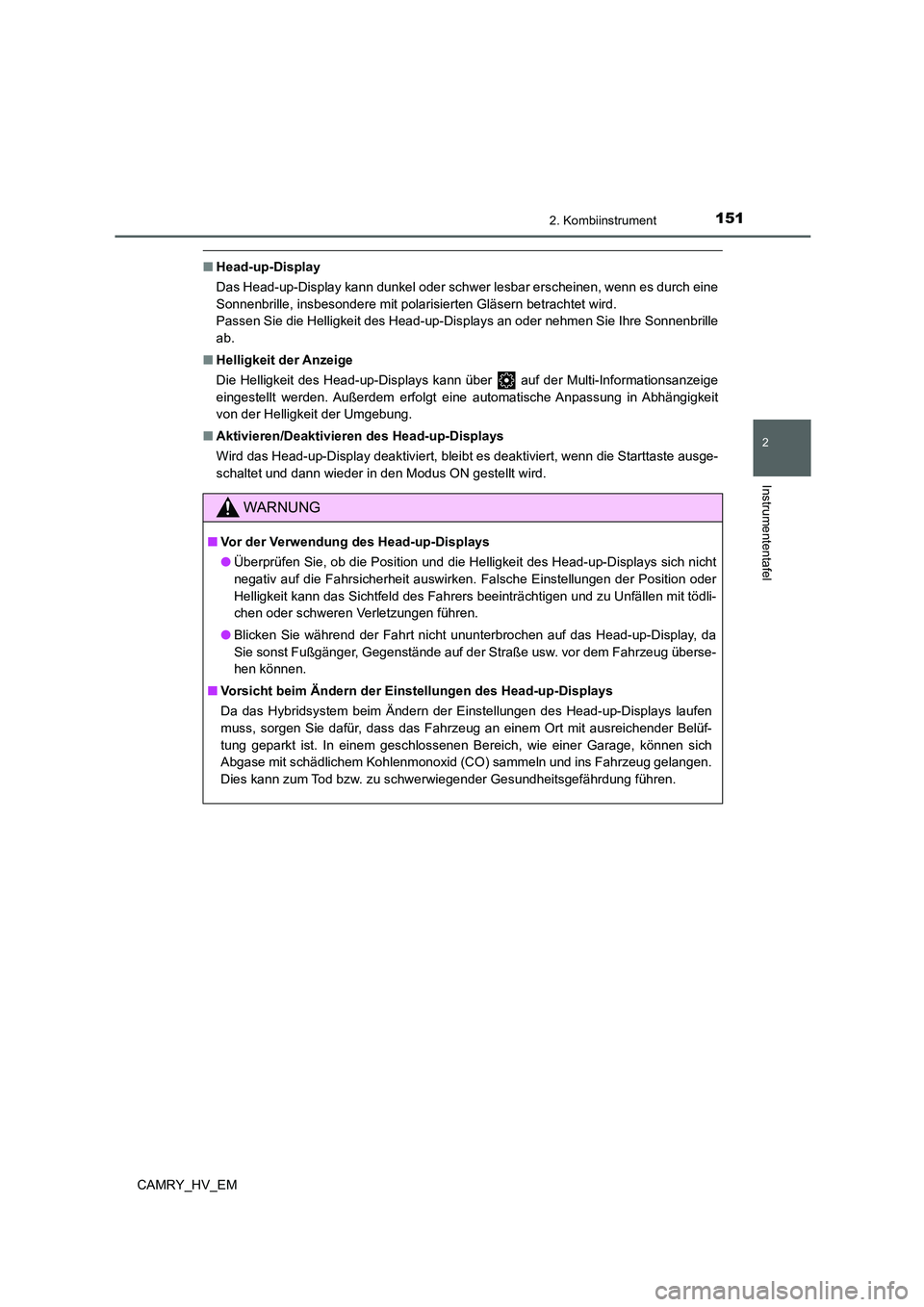

1512. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
■Head-up-Display
Das Head-up-Display kann dunkel oder schwer lesbar erscheinen, wenn es durch eine
Sonnenbrille, insbesondere mit polarisierten Gläsern betrachtet wird.
Passen Sie die Helligkeit des Head-up-Displays an oder nehmen Sie Ihre Sonnenbrille
ab.
■Helligkeit der Anzeige
Die Helligkeit des Head-up-Displays kann über auf der Multi-Informationsanzeige
eingestellt werden. Außerdem erfolgt eine automatische Anpassung in Abhängigkeit
von der Helligkeit der Umgebung.
■Aktivieren/Deaktivieren des Head-up-Displays
Wird das Head-up-Display deaktiviert, bleibt es deaktiviert, wenn die Starttaste ausge-
schaltet und dann wieder in den Modus ON gestellt wird.
WARNUNG
■Vor der Verwendung des Head-up-Displays
●Überprüfen Sie, ob die Position und die Helligkeit des Head-up-Displays sich nicht
negativ auf die Fahrsicherheit auswirken. Falsche Einstellungen der Position oder
Helligkeit kann das Sichtfeld des Fahrers beeinträchtigen und zu Unfällen mit tödli-
chen oder schweren Verletzungen führen.
●Blicken Sie während der Fahrt nicht ununterbrochen auf das Head-up-Display, da
Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahrzeug überse-
hen können.
■Vorsicht beim Ändern der Einstellungen des Head-up-Displays
Da das Hybridsystem beim Ändern der Einstellungen des Head-up-Displays laufen
muss, sorgen Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüf-
tung geparkt ist. In einem geschlossenen Bereich, wie einer Garage, können sich
Abgase mit schädlichem Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen.
Dies kann zum Tod bzw. zu schwerwiegender Gesundheitsgefährdung führen.

1522. Kombiinstrument
CAMRY_HV_EM
HINWEIS
■Um Schäden an den Komponenten zu vermeiden
■Beim Ändern der Einstellungen des Head-up-Displays
Stellen Sie sicher, dass das Hybridsystem in Betrieb ist, während Sie die Einstellun-
gen des Head-up-Displays ändern, um ein Entladen der 12-V-Batterie zu vermeiden.
●Platzieren Sie keine Getränke in der Nähe
des Projektors des Head-up-Displays. Wenn
der Projektor nass wird, kann es zu elektri-
schen Funktionsstörungen kommen.
●Platzieren Sie keine Gegenstände oder Auf-
kleber auf dem Projektor des Head-up-Dis-
plays.
Dies könnte dazu führen, dass die Anzeigen
des Head-up-Displays unterbrochen wer-
den.
●Berühren Sie nicht die Innenseite des Pro-
jektors des Head-up-Displays und führen
Sie keine spitzen Gegenstände oder Ähnli-
ches in den Projektor ein.
Dies könnte zu mechanischen Funktionsstö-
rungen führen.

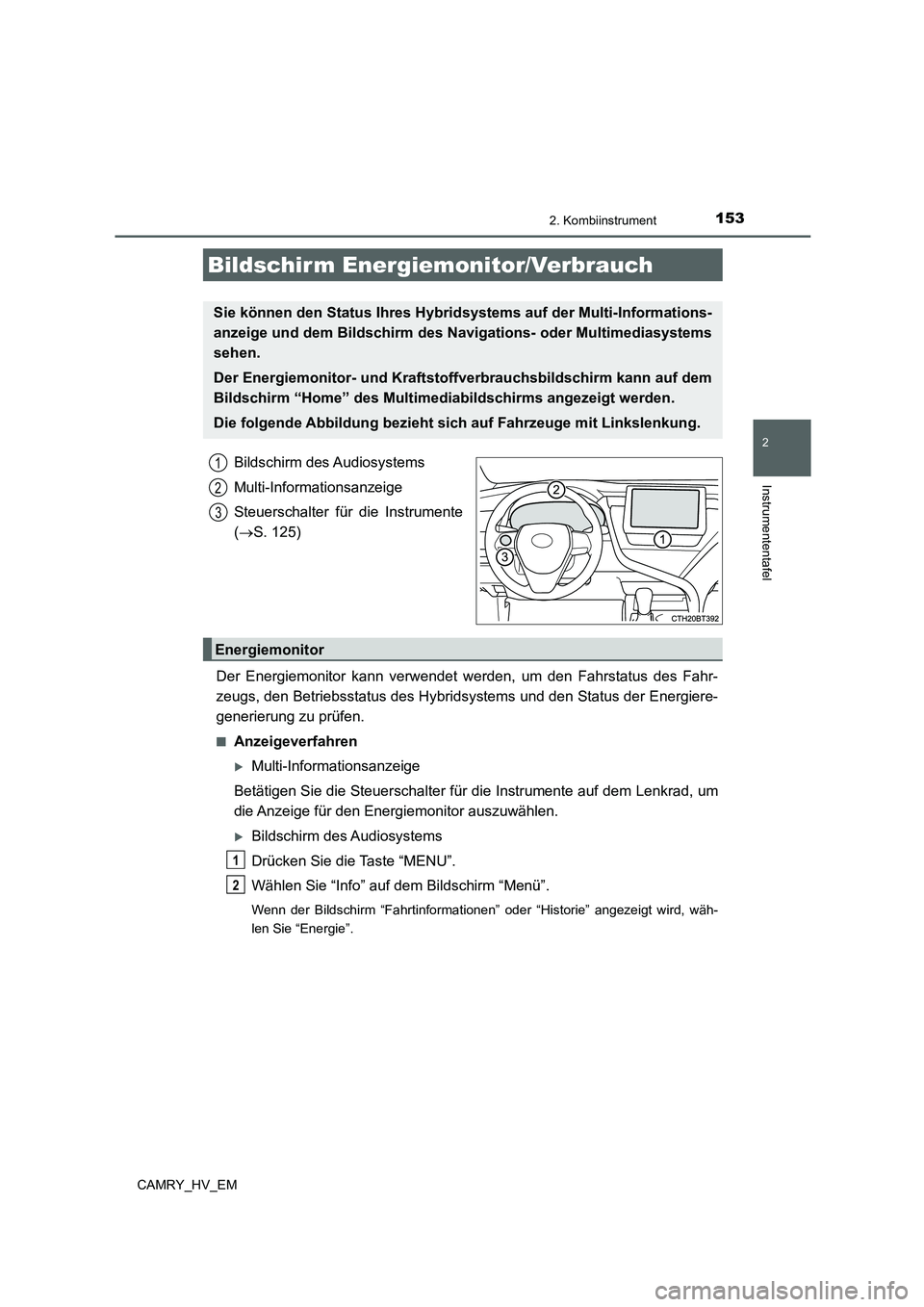

1532. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Bildschirm des Audiosystems
Multi-Informationsanzeige
Steuerschalter für die Instrumente
(S. 125)
Der Energiemonitor kann verwendet werden, um den Fahrstatus des Fahr-
zeugs, den Betriebsstatus des Hybridsystems und den Status der Energiere-
generierung zu prüfen.
■Anzeigeverfahren
Multi-Informationsanzeige
Betätigen Sie die Steuerschalter für die Instrumente auf dem Lenkrad, um
die Anzeige für den Energiemonitor auszuwählen.
Bildschirm des Audiosystems
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Fahrtinformationen” oder “Historie” angezeigt wird, wäh-
len Sie “Energie”.
Bildschir m Energiemonitor/Verbrauch
Sie können den Status Ihres Hybridsystems auf der Multi-Informations-
anzeige und dem Bildschirm des Navigations- oder Multimediasystems
sehen.
Der Energiemonitor- und Kraftstoffverbrauchsbildschirm kann auf dem
Bildschirm “Home” des Multimediabildschirms angezeigt werden.
Die folgende Abbildung bezieht sich auf Fahrzeuge mit Linkslenkung.
1
2
3
Energiemonitor
1
2

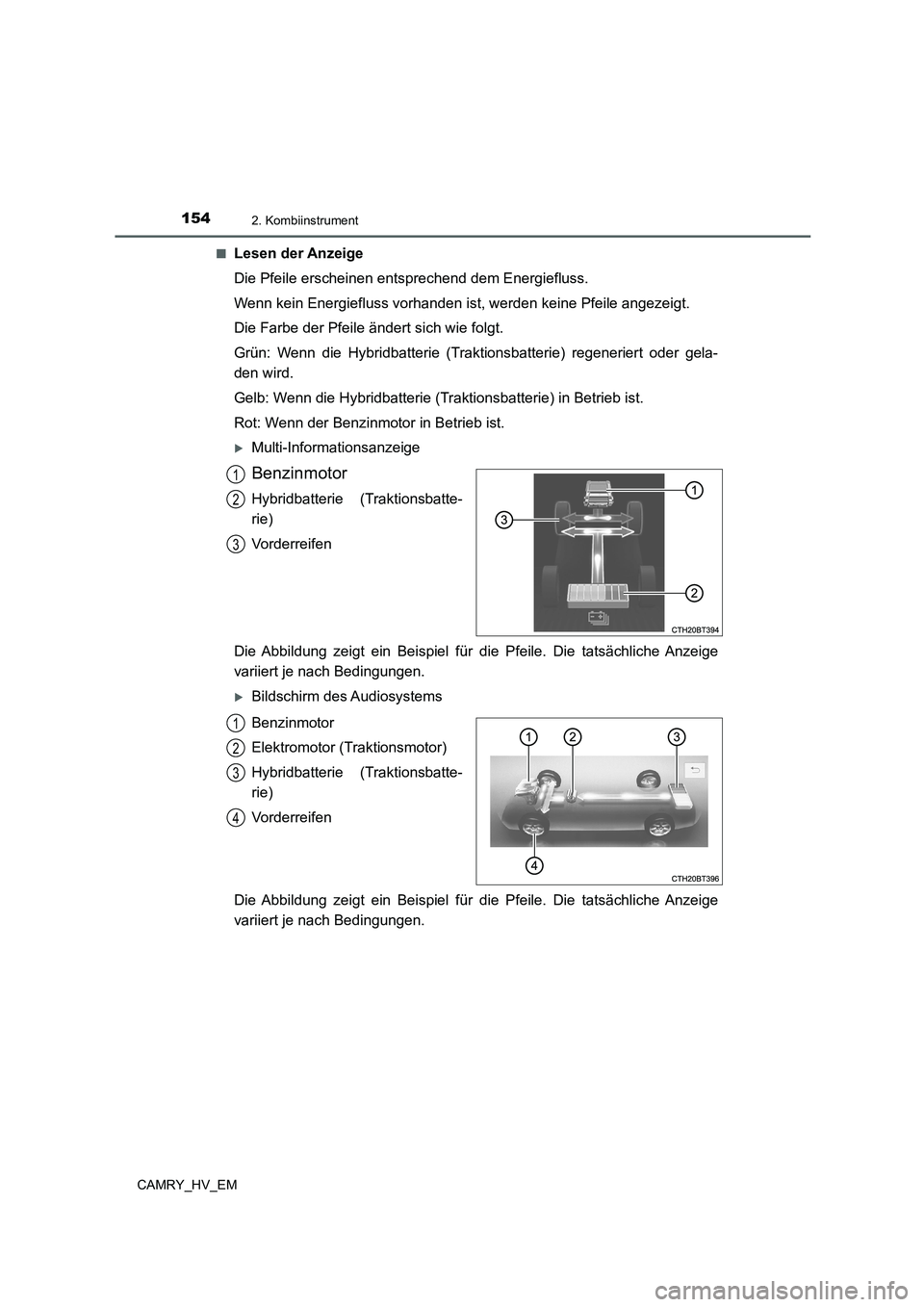

1542. Kombiinstrument
CAMRY_HV_EM■
Lesen der Anzeige
Die Pfeile erscheinen entsprechend dem Energiefluss.
Wenn kein Energiefluss vorhanden ist, werden keine Pfeile angezeigt.
Die Farbe der Pfeile ändert sich wie folgt.
Grün: Wenn die Hybridbatterie (Traktionsbatterie) regeneriert oder gela-
den wird.
Gelb: Wenn die Hybridbatterie (Traktionsbatterie) in Betrieb ist.
Rot: Wenn der Benzinmotor in Betrieb ist.
Multi-Informationsanzeige
Benzinmotor
Hybridbatterie (Traktionsbatte-
rie)
Vorderreifen
Die Abbildung zeigt ein Beispiel für die Pfeile. Die tatsächliche Anzeige
variiert je nach Bedingungen.
Bildschirm des Audiosystems
Benzinmotor
Elektromotor (Traktionsmotor)
Hybridbatterie (Traktionsbatte-
rie)
Vorderreifen
Die Abbildung zeigt ein Beispiel für die Pfeile. Die tatsächliche Anzeige
variiert je nach Bedingungen.
1
2
3
1
2
3
4

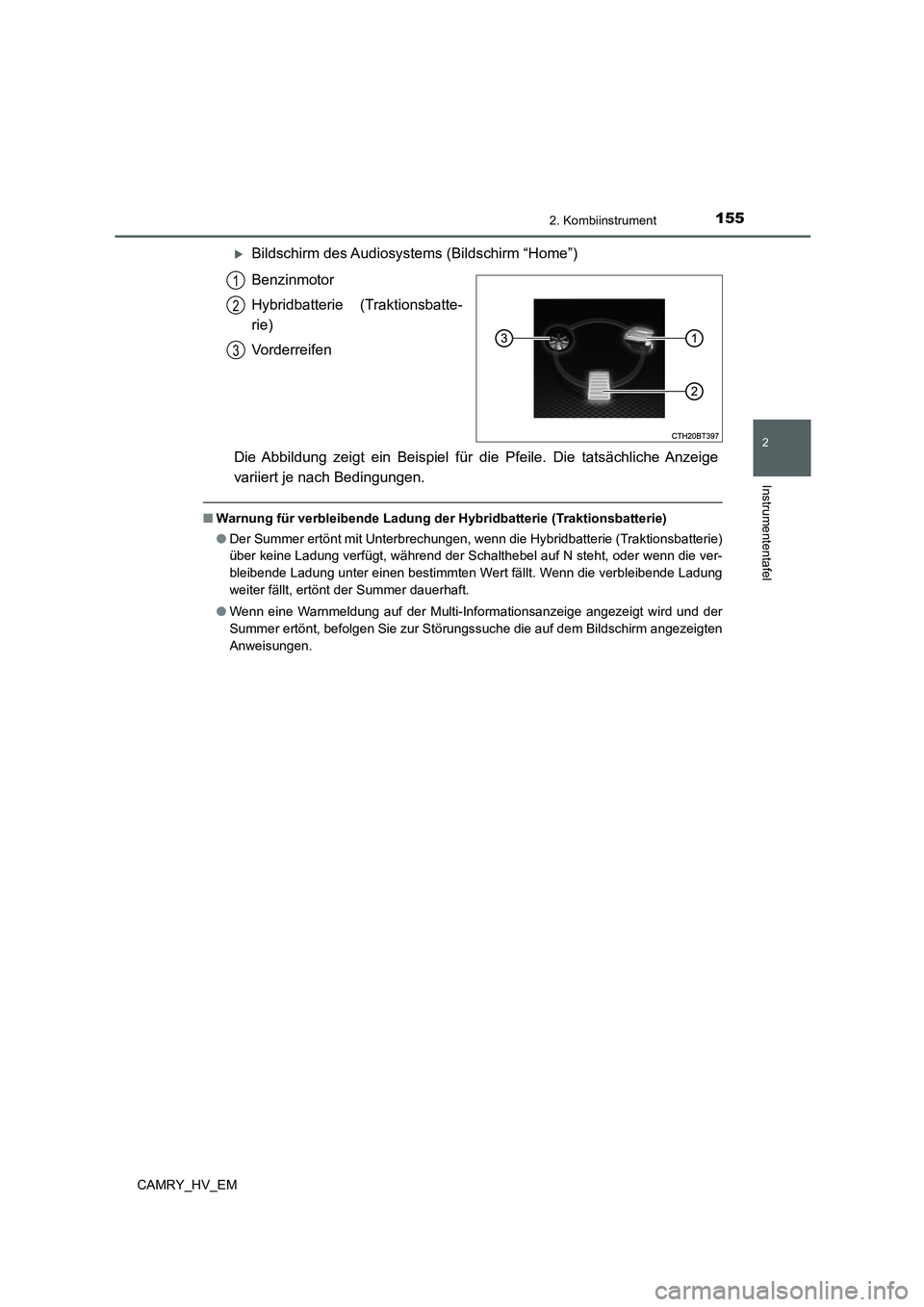

1552. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM
Bildschirm des Audiosystems (Bildschirm “Home”)
Benzinmotor
Hybridbatterie (Traktionsbatte-
rie)
Vorderreifen
Die Abbildung zeigt ein Beispiel für die Pfeile. Die tatsächliche Anzeige
variiert je nach Bedingungen.
■Warnung für verbleibende Ladung der Hybridbatterie (Traktionsbatterie)
●Der Summer ertönt mit Unterbrechungen, wenn die Hybridbatterie (Traktionsbatterie)
über keine Ladung verfügt, während der Schalthebel auf N steht, oder wenn die ver-
bleibende Ladung unter einen bestimmten Wert fällt. Wenn die verbleibende Ladung
weiter fällt, ertönt der Summer dauerhaft.
●Wenn eine Warnmeldung auf der Multi-Informationsanzeige angezeigt wird und der
Summer ertönt, befolgen Sie zur Störungssuche die auf dem Bildschirm angezeigten
Anweisungen.
1
2
3

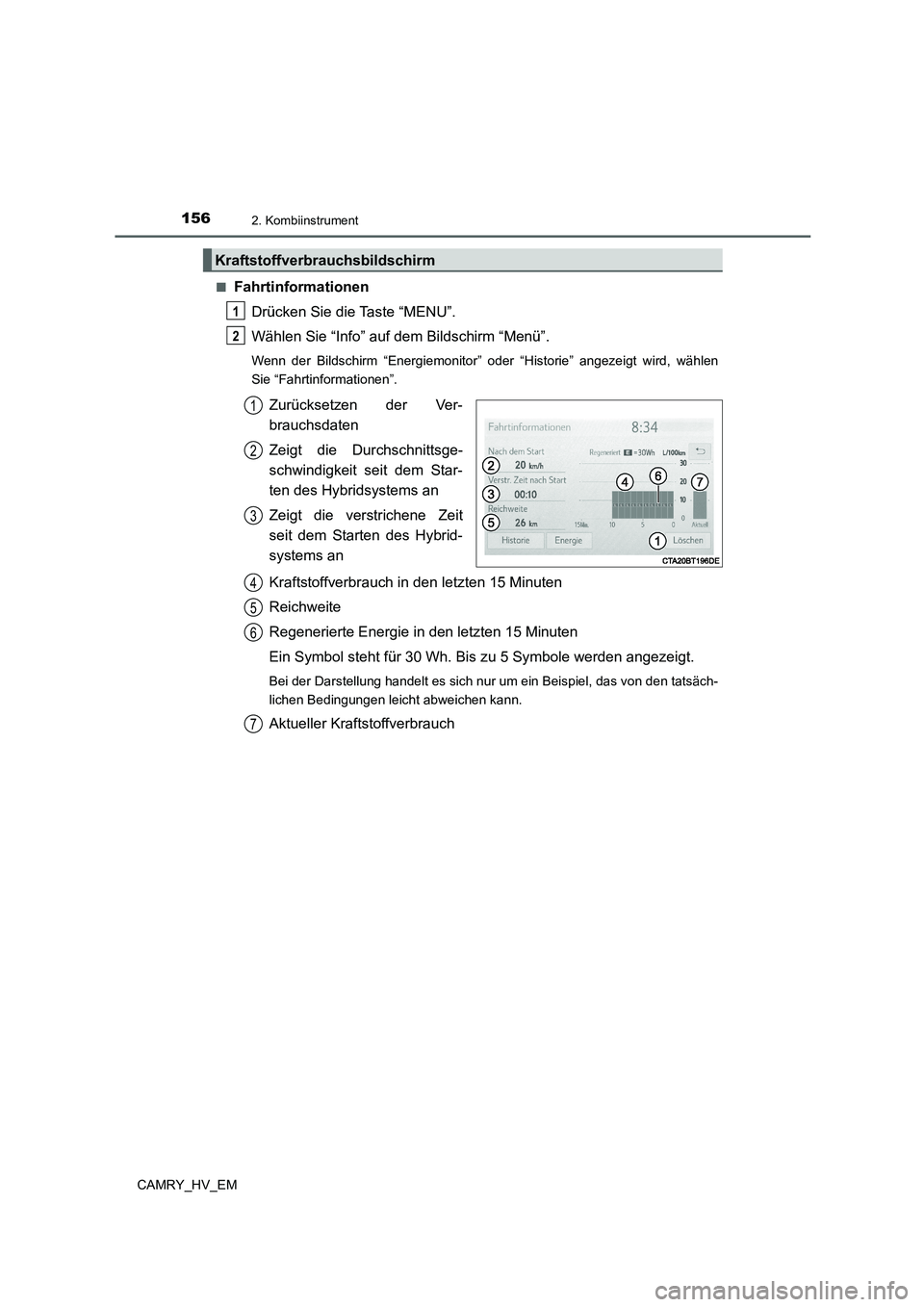

1562. Kombiinstrument
CAMRY_HV_EM■
Fahrtinformationen
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Historie” angezeigt wird, wählen
Sie “Fahrtinformationen”.
Zurücksetzen der Ver-
brauchsdaten
Zeigt die Durchschnittsge-
schwindigkeit seit dem Star-
ten des Hybridsystems an
Zeigt die verstrichene Zeit
seit dem Starten des Hybrid-
systems an
Kraftstoffverbrauch in den letzten 15 Minuten
Reichweite
Regenerierte Energie in den letzten 15 Minuten
Ein Symbol steht für 30 Wh. Bis zu 5 Symbole werden angezeigt.
Bei der Darstellung handelt es sich nur um ein Beispiel, das von den tatsäch-
lichen Bedingungen leicht abweichen kann.
Aktueller Kraftstoffverbrauch
Kraftstoffverbrauchsbildschirm
1
2
1
2
3
4
5
6
7

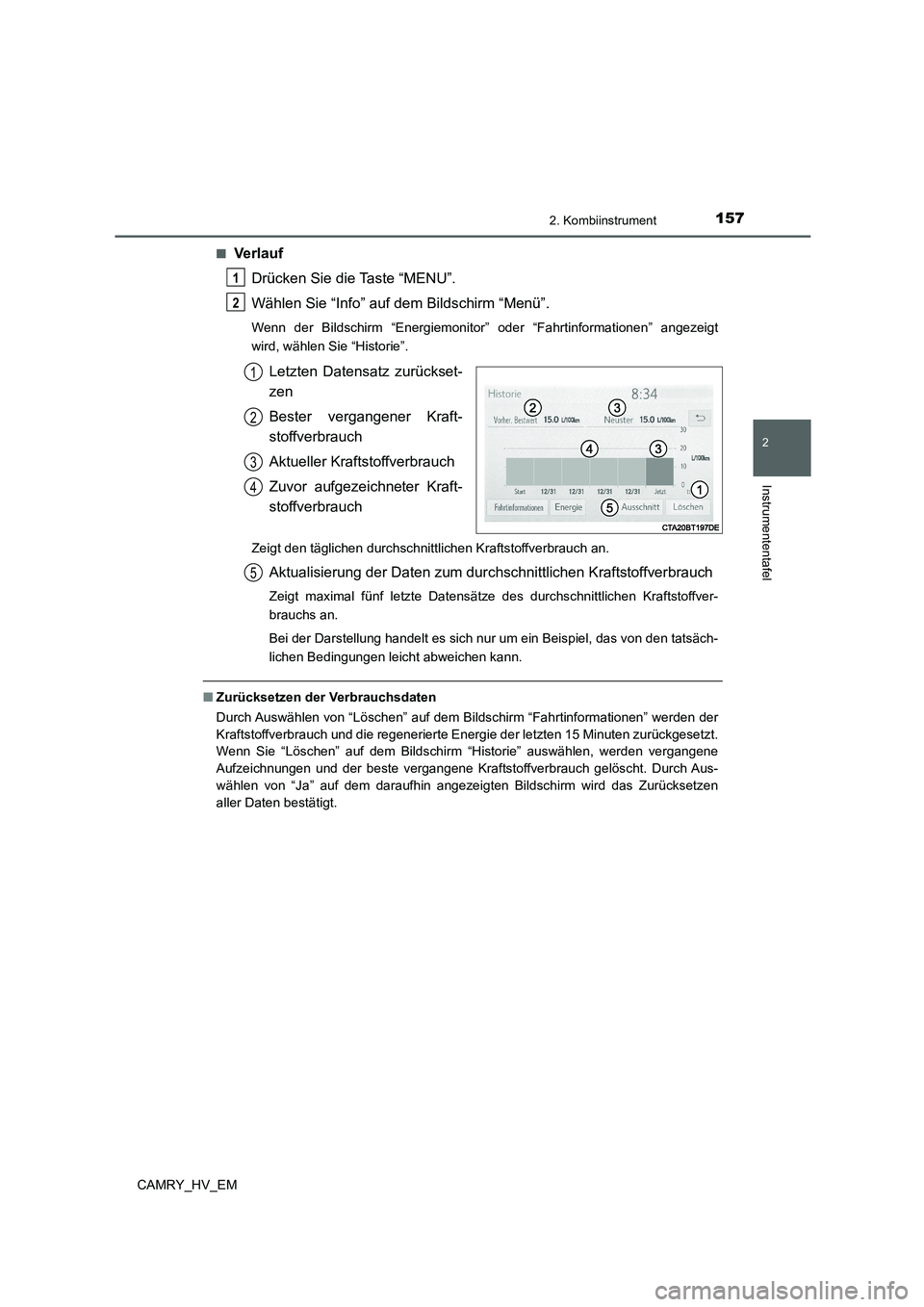

1572. Kombiinstrument
2
Instrumententafel
CAMRY_HV_EM■
Verlauf
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt
wird, wählen Sie “Historie”.
Letzten Datensatz zurückset-
zen
Bester vergangener Kraft-
stoffverbrauch
Aktueller Kraftstoffverbrauch
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Zeigt den täglichen durchschnittlichen Kraftstoffverbrauch an.
Aktualisierung der Daten zum durchschnittlichen Kraftstoffverbrauch
Zeigt maximal fünf letzte Datensätze des durchschnittlichen Kraftstoffver-
brauchs an.
Bei der Darstellung handelt es sich nur um ein Beispiel, das von den tatsäch-
lichen Bedingungen leicht abweichen kann.
■Zurücksetzen der Verbrauchsdaten
Durch Auswählen von “Löschen” auf dem Bildschirm “Fahrtinformationen” werden der
Kraftstoffverbrauch und die regenerierte Energie der letzten 15 Minuten zurückgesetzt.
Wenn Sie “Löschen” auf dem Bildschirm “Historie” auswählen, werden vergangene
Aufzeichnungen und der beste vergangene Kraftstoffverbrauch gelöscht. Durch Aus-
wählen von “Ja” auf dem daraufhin angezeigten Bildschirm wird das Zurücksetzen
aller Daten bestätigt.
1
2
1
2
3
4
5
