691-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM■

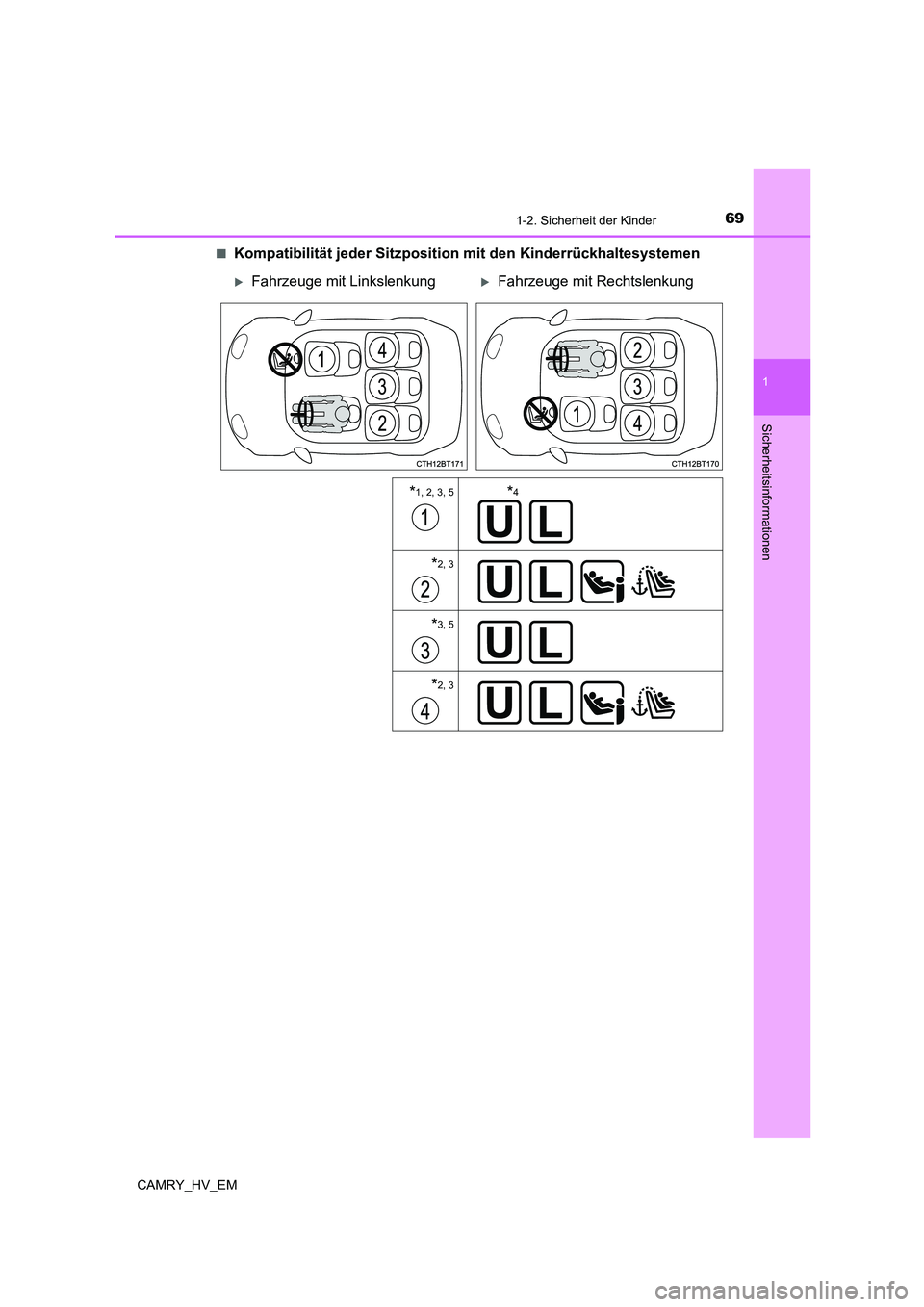

Kompatibilität jeder Sitzposition mit den Kinderrückhaltesystemen
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
*1, 2, 3, 5*4

*2, 3

*3, 5

*2, 3

701-2. Sicherheit der Kinder
CAMRY_HV_EM

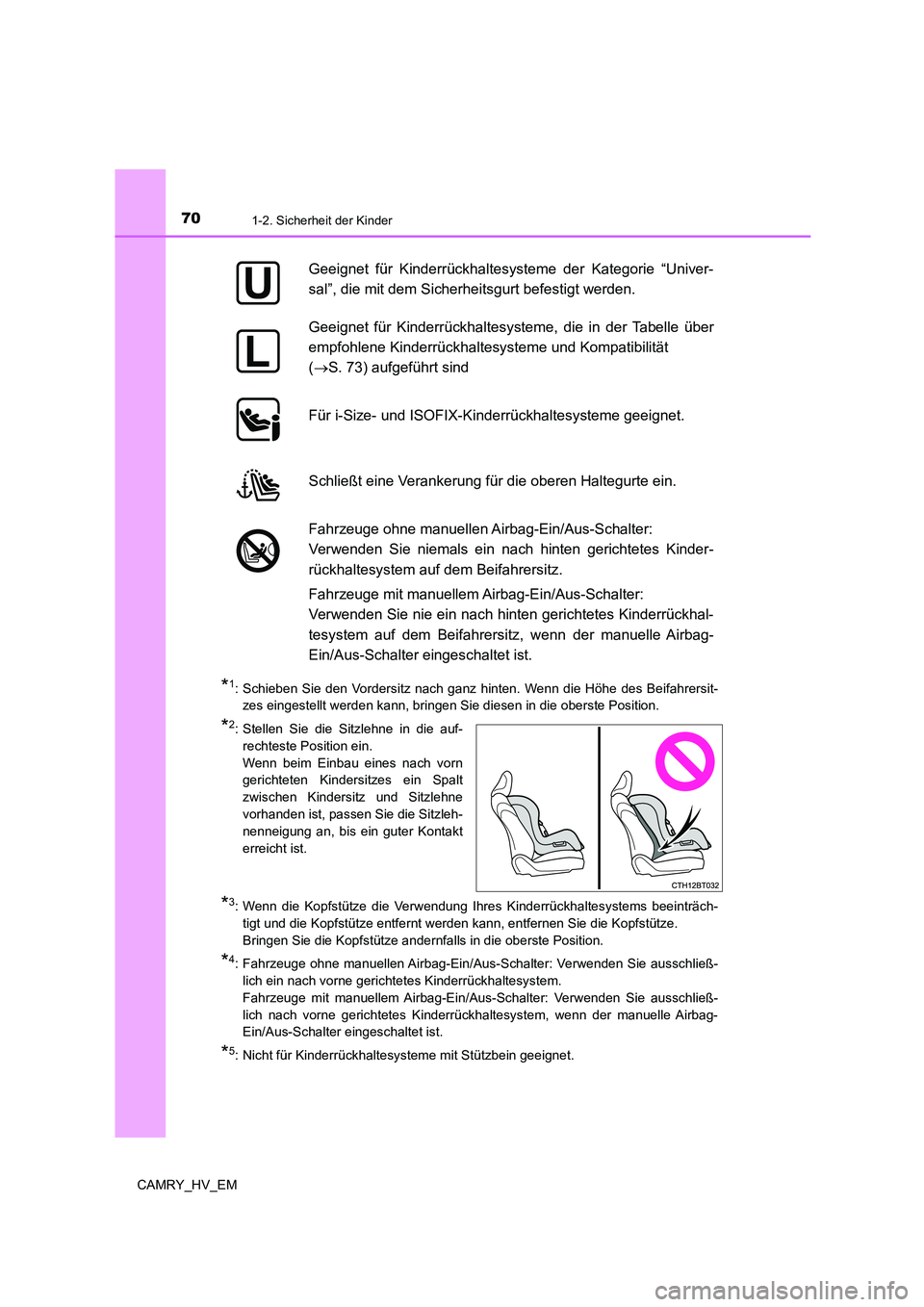

*1: Schieben Sie den Vordersitz nach ganz hinten. Wenn die Höhe des Beifahrersit-
zes eingestellt werden kann, bringen Sie diesen in die oberste Position.
*2: Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn beim Einbau eines nach vorn
gerichteten Kindersitzes ein Spalt
zwischen Kindersitz und Sitzlehne
vorhanden ist, passen Sie die Sitzleh-
nenneigung an, bis ein guter Kontakt
erreicht ist.
*3: Wenn die Kopfstütze die Verwendung Ihres Kinderrückhaltesystems beeinträch-
tigt und die Kopfstütze entfernt werden kann, entfernen Sie die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in die oberste Position.
*4: Fahrzeuge ohne manuellen Airbag-Ein/Aus-Schalter: Verwenden Sie ausschließ-
lich ein nach vorne gerichtetes Kinderrückhaltesystem.
Fahrzeuge mit manuellem Airbag-Ein/Aus-Schalter: Verwenden Sie ausschließ-
lich nach vorne gerichtetes Kinderrückhaltesystem, wenn der manuelle Airbag-
Ein/Aus-Schalter eingeschaltet ist.
*5: Nicht für Kinderrückhaltesysteme mit Stützbein geeignet.
Geeignet für Kinderrückhaltesysteme der Kategorie “Univer-
sal”, die mit dem Sicherheitsgurt befestigt werden.
Geeignet für Kinderrückhaltesysteme, die in der Tabelle über
empfohlene Kinderrückhaltesysteme und Kompatibilität
(S. 73) aufgeführt sind
Für i-Size- und ISOFIX-Kinderrückhaltesysteme geeignet.
Schließt eine Verankerung für die oberen Haltegurte ein.
Fahrzeuge ohne manuellen Airbag-Ein/Aus-Schalter:
Verwenden Sie niemals ein nach hinten gerichtetes Kinder-
rückhaltesystem auf dem Beifahrersitz.
Fahrzeuge mit manuellem Airbag-Ein/Aus-Schalter:
Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhal-
tesystem auf dem Beifahrersitz, wenn der manuelle Airbag-
Ein/Aus-Schalter eingeschaltet ist.

711-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM■

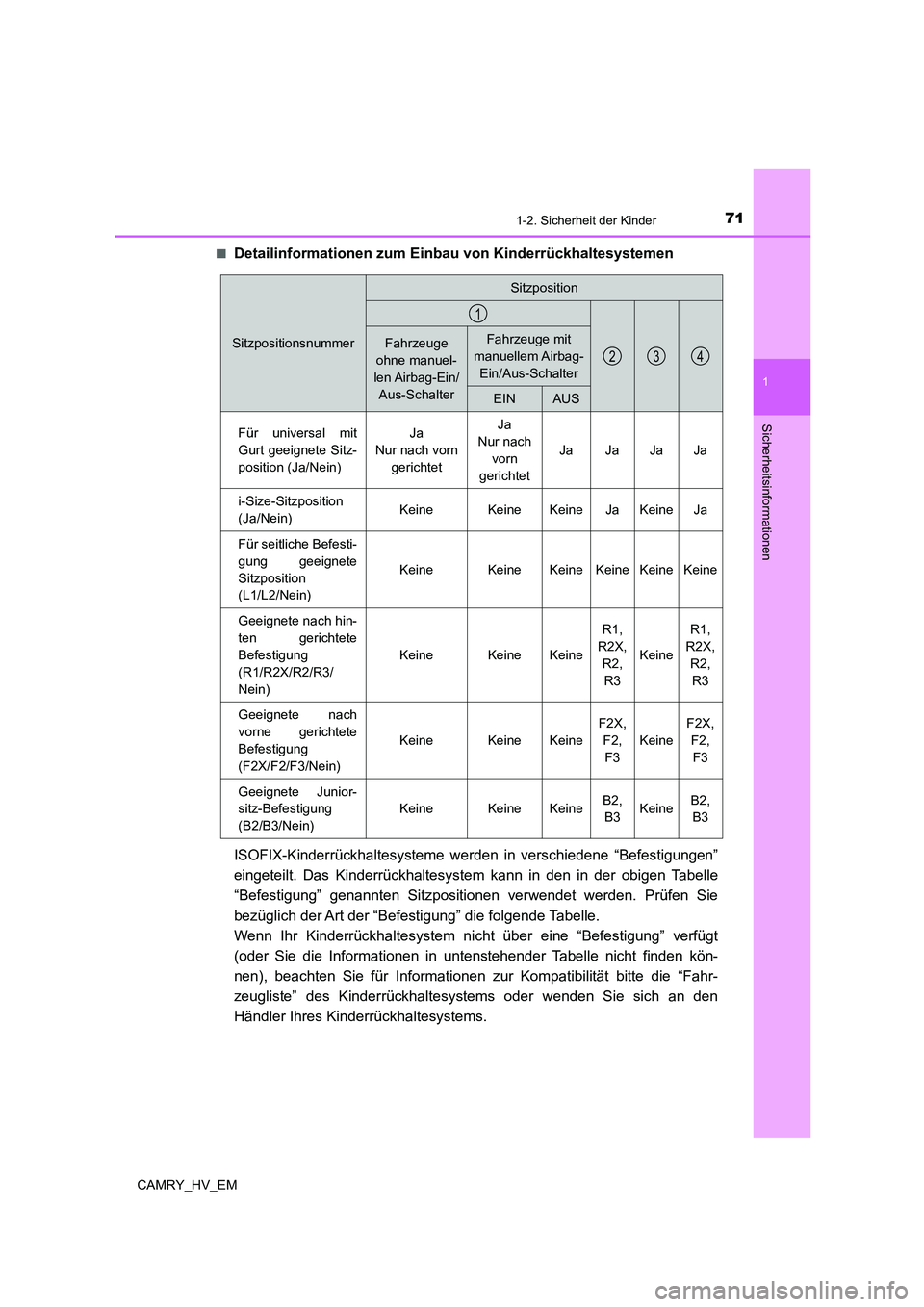

Detailinformationen zum Einbau von Kinderrückhaltesystemen
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen”
eingeteilt. Das Kinderrückhaltesystem kann in den in der obigen Tabelle
“Befestigung” genannten Sitzpositionen verwendet werden. Prüfen Sie
bezüglich der Art der “Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt
(oder Sie die Informationen in untenstehender Tabelle nicht finden kön-
nen), beachten Sie für Informationen zur Kompatibilität bitte die “Fahr-
zeugliste” des Kinderrückhaltesystems oder wenden Sie sich an den
Händler Ihres Kinderrückhaltesystems.
Sitzpositionsnummer
Sitzposition
Fahrzeuge
ohne manuel-
len Airbag-Ein/
Aus-SchalterFahrzeuge mit
manuellem Airbag-
Ein/Aus-Schalter
EINAUS
Für universal mit
Gurt geeignete Sitz-
position (Ja/Nein)Ja
Nur nach vorn
gerichtetJa
Nur nach
vorn
gerichtetJa Ja Ja Ja
i-Size-Sitzposition
(Ja/Nein)KeineKeineKeineJaKeineJa
Für seitliche Befesti-
gung geeignete
Sitzposition
(L1/L2/Nein)
KeineKeineKeineKeineKeineKeine
Geeignete nach hin-
ten gerichtete
Befestigung
(R1/R2X/R2/R3/
Nein)
KeineKeineKeine
R1,
R2X,
R2,
R3
Keine
R1,
R2X,
R2,
R3
Geeignete nach
vorne gerichtete
Befestigung
(F2X/F2/F3/Nein)
KeineKeineKeine
F2X,
F2,
F3
Keine
F2X,
F2,
F3
Geeignete Junior-
sitz-Befestigung
(B2/B3/Nein)
KeineKeineKeineB2,
B3KeineB2,
B3
1
234

721-2. Sicherheit der Kinder
CAMRY_HV_EM

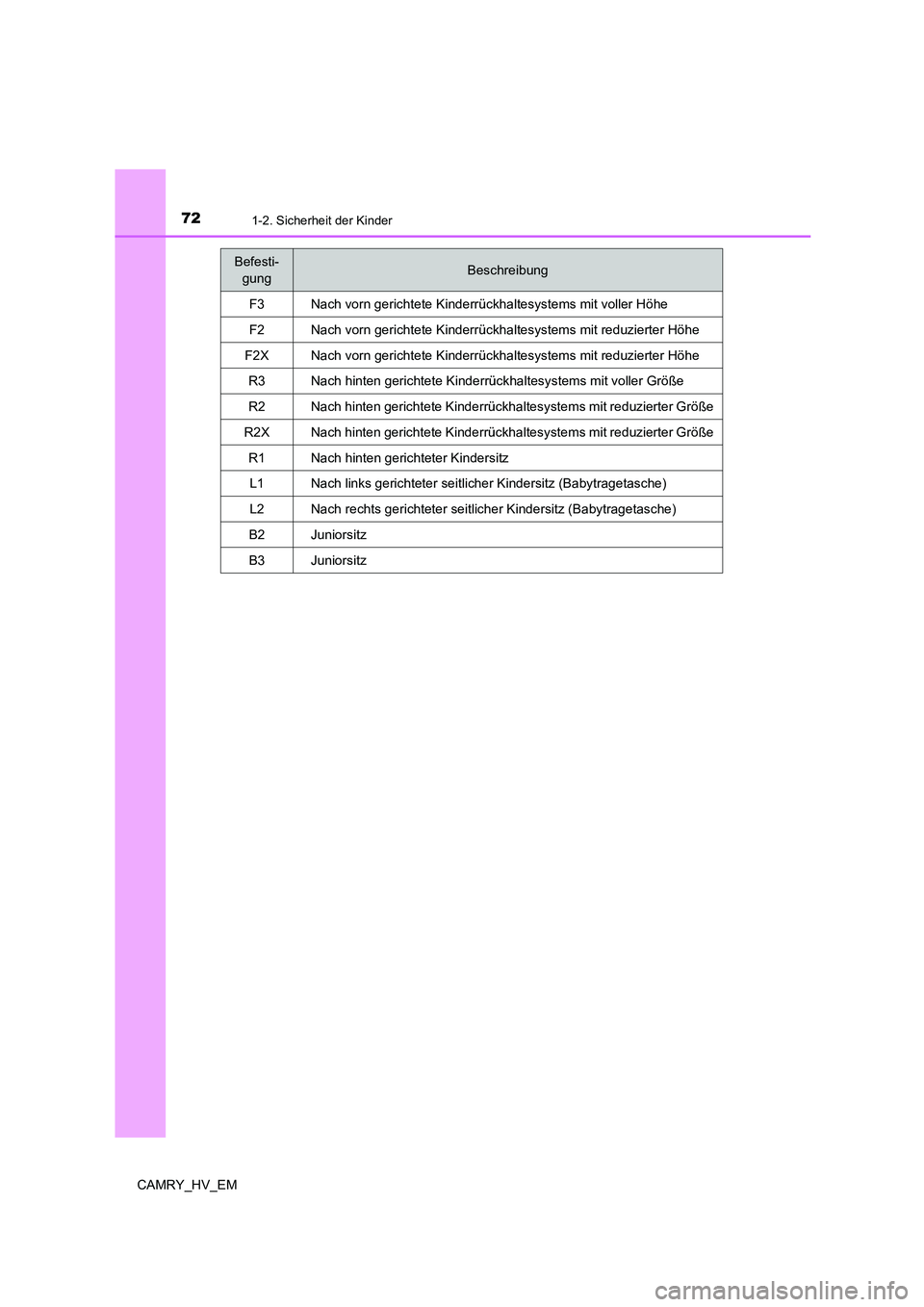

Befesti-
gungBeschreibung
F3Nach vorn gerichtete Kinderrückhaltesystems mit voller Höhe
F2Nach vorn gerichtete Kinderrückhaltesystems mit reduzierter Höhe
F2XNach vorn gerichtete Kinderrückhaltesystems mit reduzierter Höhe
R3Nach hinten gerichtete Kinderrückhaltesystems mit voller Größe
R2Nach hinten gerichtete Kinderrückhaltesystems mit reduzierter Größe
R2XNach hinten gerichtete Kinderrückhaltesystems mit reduzierter Größe
R1Nach hinten gerichteter Kindersitz
L1Nach links gerichteter seitlicher Kindersitz (Babytragetasche)
L2Nach rechts gerichteter seitlicher Kindersitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz

731-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM■

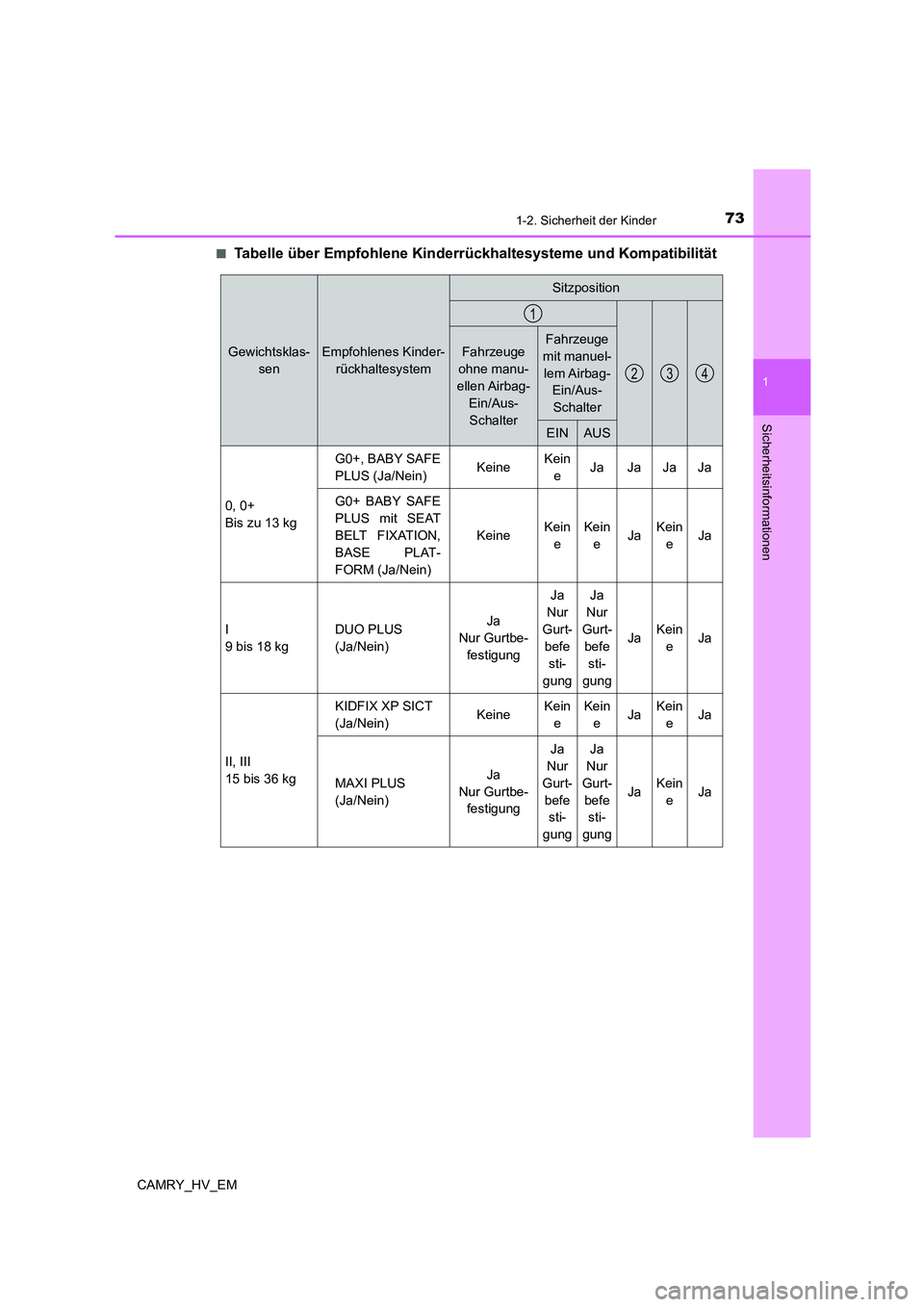

Tabelle über Empfohlene Kinderrückhaltesysteme und Kompatibilität
Gewichtsklas-
senEmpfohlenes Kinder-
rückhaltesystem
Sitzposition
Fahrzeuge
ohne manu-
ellen Airbag-
Ein/Aus-
SchalterFahrzeuge
mit manuel-
lem Airbag-
Ein/Aus-
Schalter
EINAUS
0, 0+
Bis zu 13 kgG0+, BABY SAFE
PLUS (Ja/Nein)KeineKein
eJa Ja Ja Ja
G0+ BABY SAFE
PLUS mit SEAT
BELT FIXATION,
BASE PLAT-
FORM (Ja/Nein)KeineKein
eKein
eJaKein
eJa
I
9 bis 18 kgDUO PLUS
(Ja/Nein)Ja
Nur Gurtbe-
festigungJa
Nur
Gurt-
befe
sti-
gungJa
Nur
Gurt-
befe
sti-
gungJaKein
eJa
II, III
15 bis 36 kgKIDFIX XP SICT
(Ja/Nein)KeineKein
eKein
eJaKein
eJa
MAXI PLUS
(Ja/Nein)Ja
Nur Gurtbe-
festigungJa
Nur
Gurt-
befe
sti-
gungJa
Nur
Gurt-
befe
sti-
gungJaKein
eJa
1
234

741-2. Sicherheit der Kinder
CAMRY_HV_EM

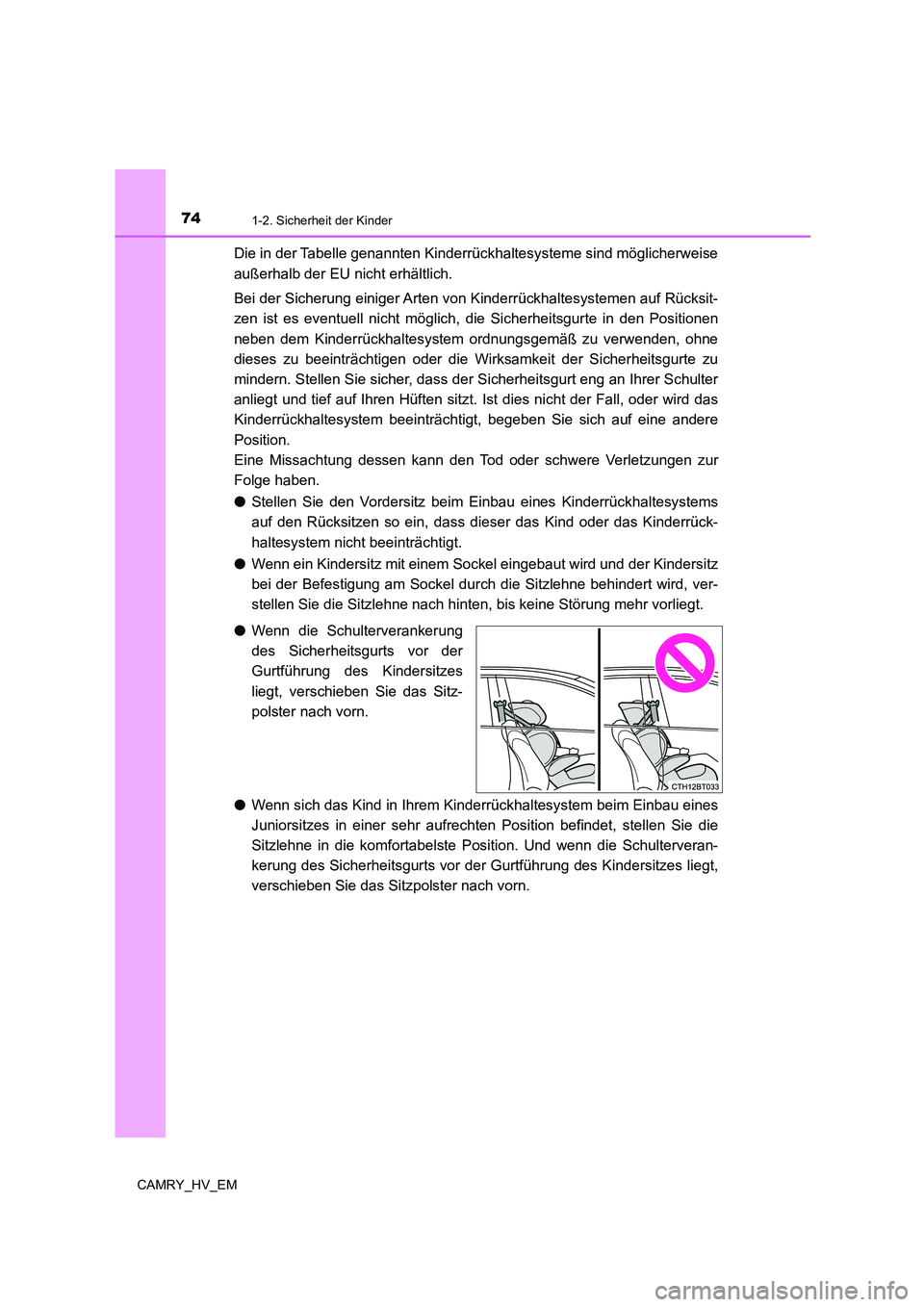

Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich.
Bei der Sicherung einiger Arten von Kinderrückhaltesystemen auf Rücksit-
zen ist es eventuell nicht möglich, die Sicherheitsgurte in den Positionen
neben dem Kinderrückhaltesystem ordnungsgemäß zu verwenden, ohne
dieses zu beeinträchtigen oder die Wirksamkeit der Sicherheitsgurte zu
mindern. Stellen Sie sicher, dass der Sicherheitsgurt eng an Ihrer Schulter
anliegt und tief auf Ihren Hüften sitzt. Ist dies nicht der Fall, oder wird das
Kinderrückhaltesystem beeinträchtigt, begeben Sie sich auf eine andere
Position.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur
Folge haben.
●Stellen Sie den Vordersitz beim Einbau eines Kinderrückhaltesystems
auf den Rücksitzen so ein, dass dieser das Kind oder das Kinderrück-
haltesystem nicht beeinträchtigt.
●Wenn ein Kindersitz mit einem Sockel eingebaut wird und der Kindersitz
bei der Befestigung am Sockel durch die Sitzlehne behindert wird, ver-
stellen Sie die Sitzlehne nach hinten, bis keine Störung mehr vorliegt.
●Wenn die Schulterverankerung
des Sicherheitsgurts vor der
Gurtführung des Kindersitzes
liegt, verschieben Sie das Sitz-
polster nach vorn.
●Wenn sich das Kind in Ihrem Kinderrückhaltesystem beim Einbau eines
Juniorsitzes in einer sehr aufrechten Position befindet, stellen Sie die
Sitzlehne in die komfortabelste Position. Und wenn die Schulterveran-
kerung des Sicherheitsgurts vor der Gurtführung des Kindersitzes liegt,
verschieben Sie das Sitzpolster nach vorn.

751-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM

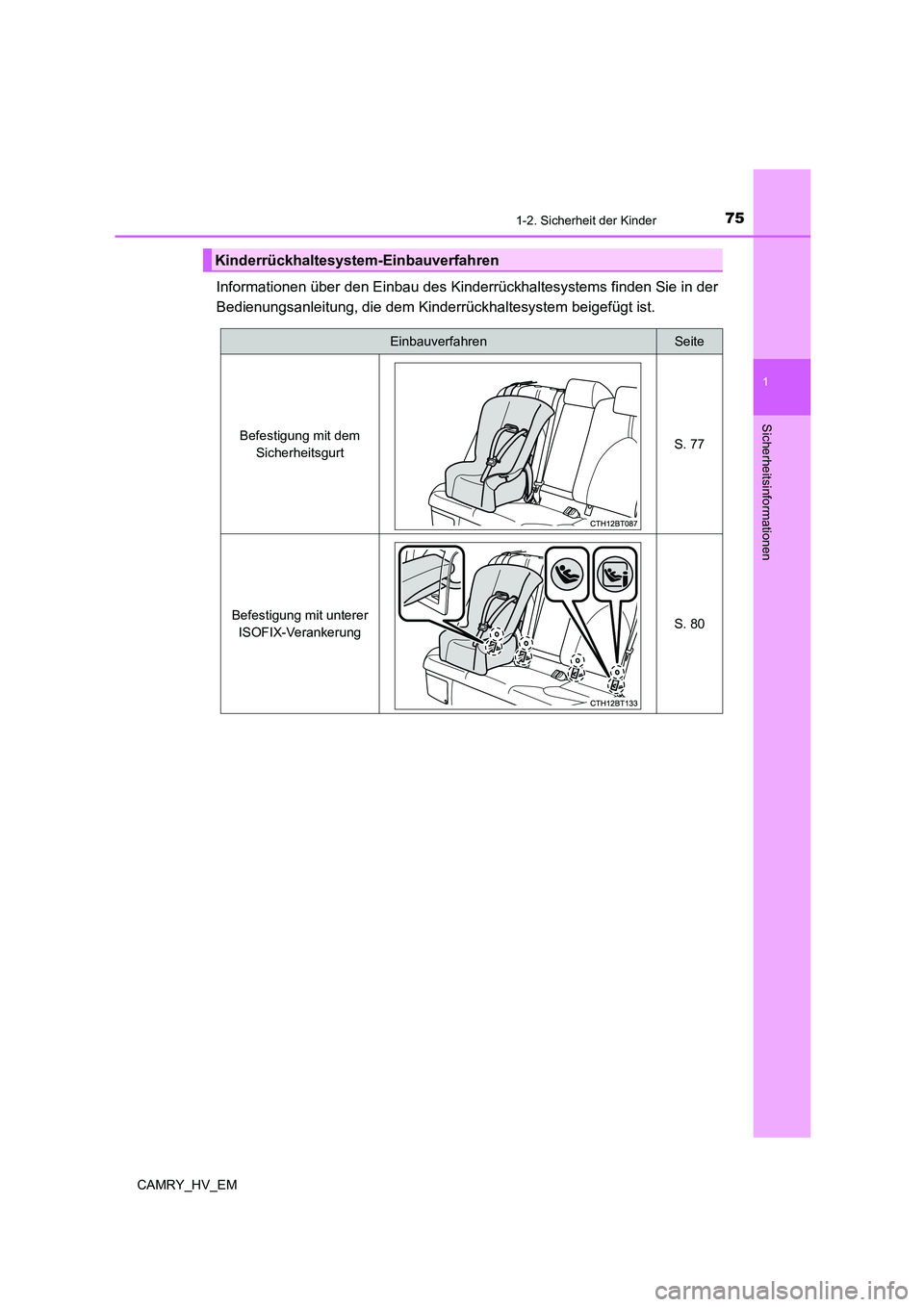

Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.
Kinderrückhaltesystem-Einbauverfahren
EinbauverfahrenSeite
Befestigung mit dem
SicherheitsgurtS. 77
Befestigung mit unterer
ISOFIX-VerankerungS. 80

761-2. Sicherheit der Kinder
CAMRY_HV_EM

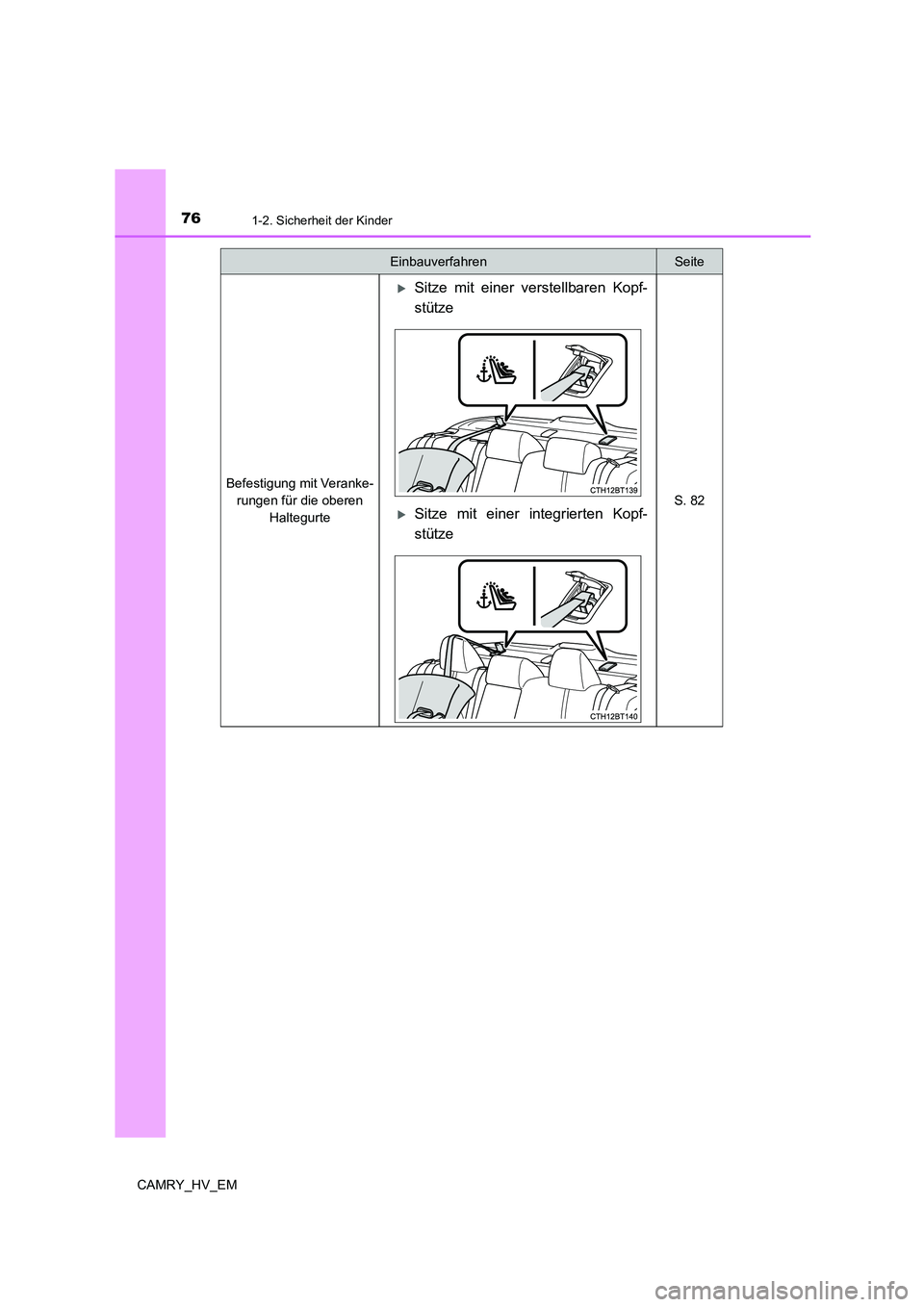

Befestigung mit Veranke-
rungen für die oberen
Haltegurte
Sitze mit einer verstellbaren Kopf-
stütze
S. 82Sitze mit einer integrierten Kopf-
stütze
EinbauverfahrenSeite

771-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM■

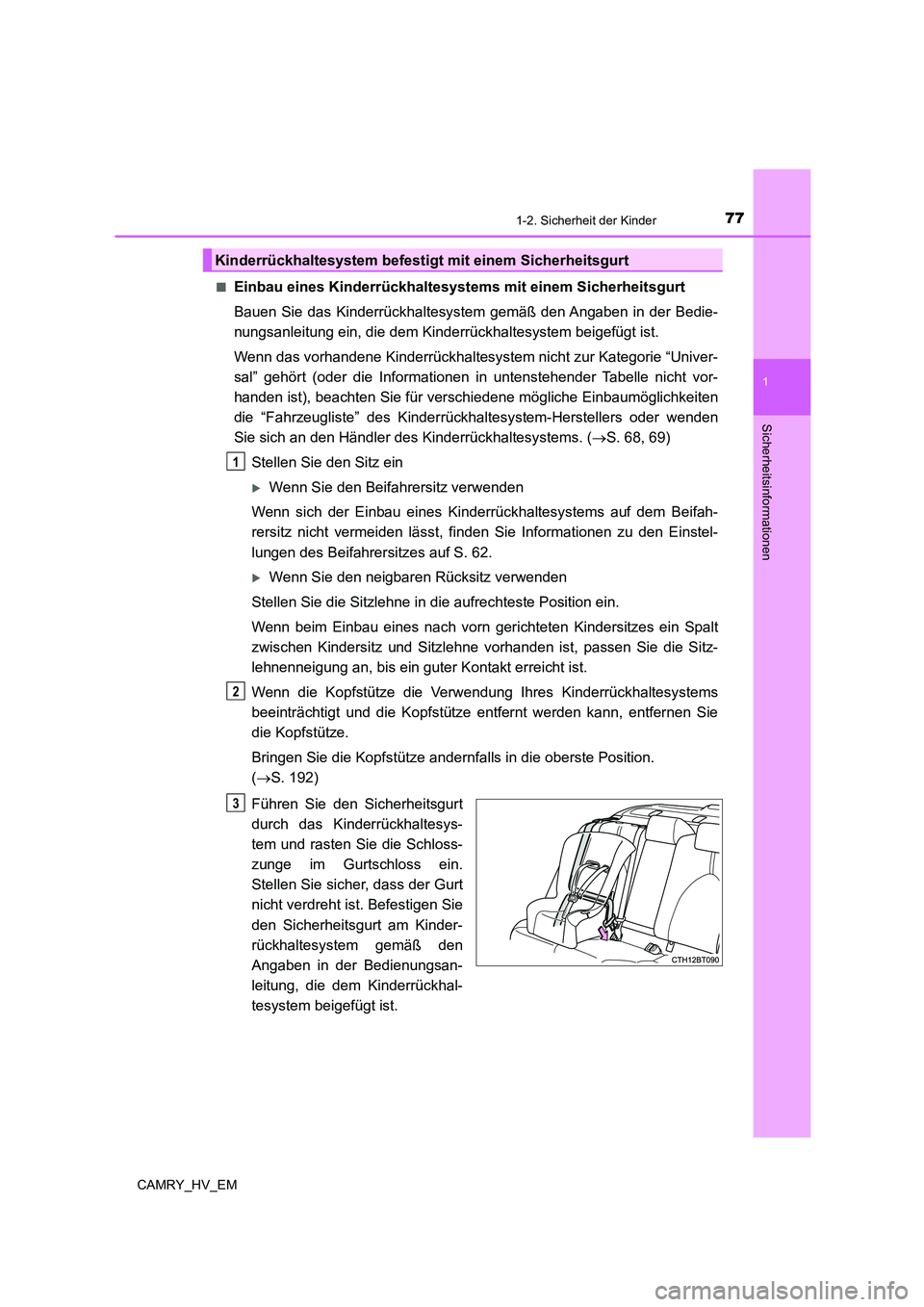

Einbau eines Kinderrückhaltesystems mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrückhaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhaltesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in untenstehender Tabelle nicht vor-
handen ist), beachten Sie für verschiedene mögliche Einbaumöglichkeiten
die “Fahrzeugliste” des Kinderrückhaltesystem-Herstellers oder wenden
Sie sich an den Händler des Kinderrückhaltesystems. (S. 68, 69)
Stellen Sie den Sitz ein
Wenn Sie den Beifahrersitz verwenden
Wenn sich der Einbau eines Kinderrückhaltesystems auf dem Beifah-
rersitz nicht vermeiden lässt, finden Sie Informationen zu den Einstel-
lungen des Beifahrersitzes auf S. 62.
Wenn Sie den neigbaren Rücksitz verwenden
Stellen Sie die Sitzlehne in die aufrechteste Position ein.
Wenn beim Einbau eines nach vorn gerichteten Kindersitzes ein Spalt
zwischen Kindersitz und Sitzlehne vorhanden ist, passen Sie die Sitz-
lehnenneigung an, bis ein guter Kontakt erreicht ist.
Wenn die Kopfstütze die Verwendung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in die oberste Position.
(S. 192)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist. Befestigen Sie
den Sicherheitsgurt am Kinder-
rückhaltesystem gemäß den
Angaben in der Bedienungsan-
leitung, die dem Kinderrückhal-
tesystem beigefügt ist.
Kinderrückhaltesystem befestigt mit einem Sicherheitsgurt
1
2
3

781-2. Sicherheit der Kinder
CAMRY_HV_EM

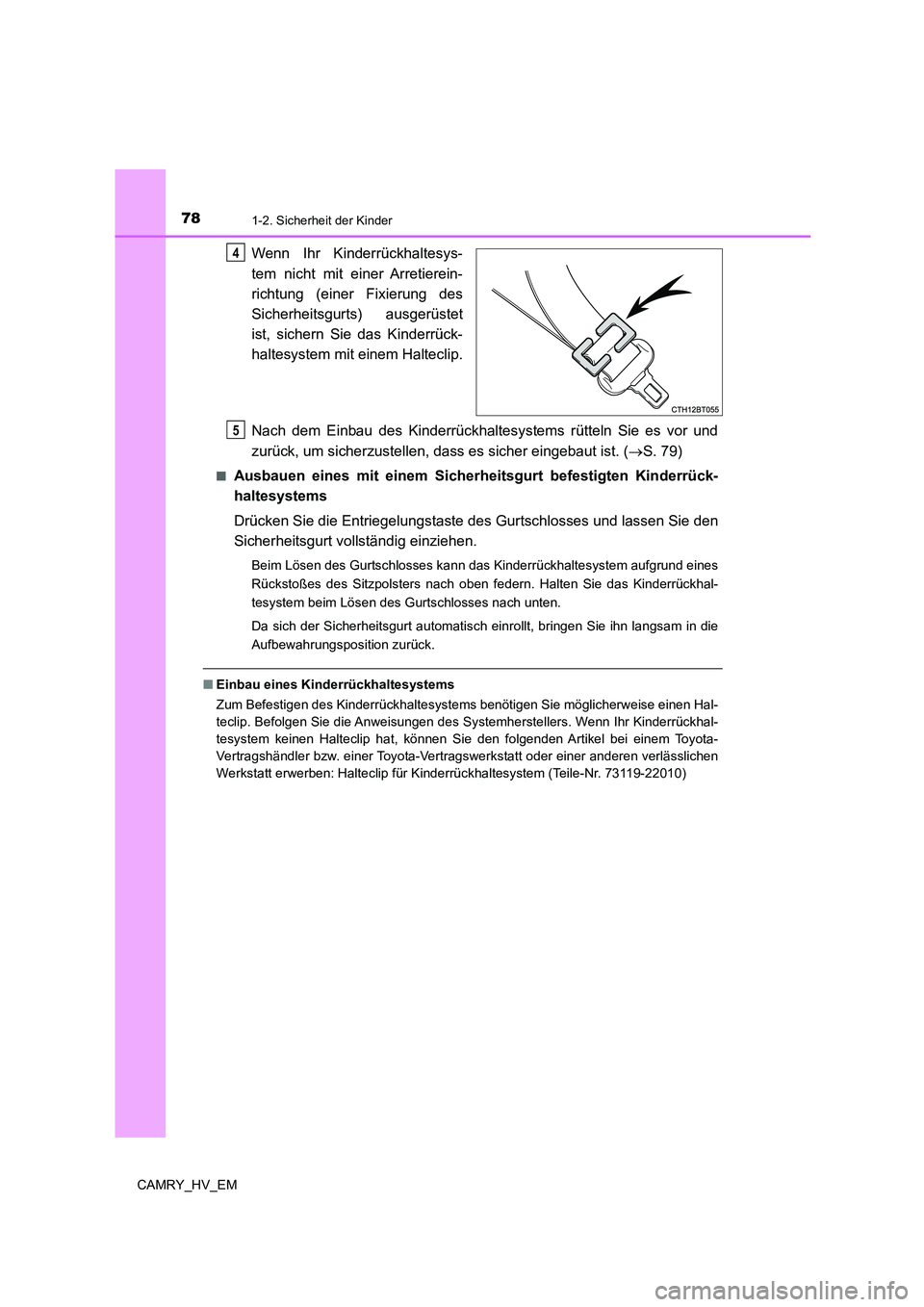

Wenn Ihr Kinderrückhaltesys-
tem nicht mit einer Arretierein-
richtung (einer Fixierung des
Sicherheitsgurts) ausgerüstet
ist, sichern Sie das Kinderrück-
haltesystem mit einem Halteclip.
Nach dem Einbau des Kinderrückhaltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es sicher eingebaut ist. (S. 79)
■Ausbauen eines mit einem Sicherheitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das Kinderrückhaltesystem aufgrund eines
Rückstoßes des Sitzpolsters nach oben federn. Halten Sie das Kinderrückhal-
tesystem beim Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch einrollt, bringen Sie ihn langsam in die
Aufbewahrungsposition zurück.
■Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems benötigen Sie möglicherweise einen Hal-
teclip. Befolgen Sie die Anweisungen des Systemherstellers. Wenn Ihr Kinderrückhal-
tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt erwerben: Halteclip für Kinderrückhaltesystem (Teile-Nr. 73119-22010)
4
5
