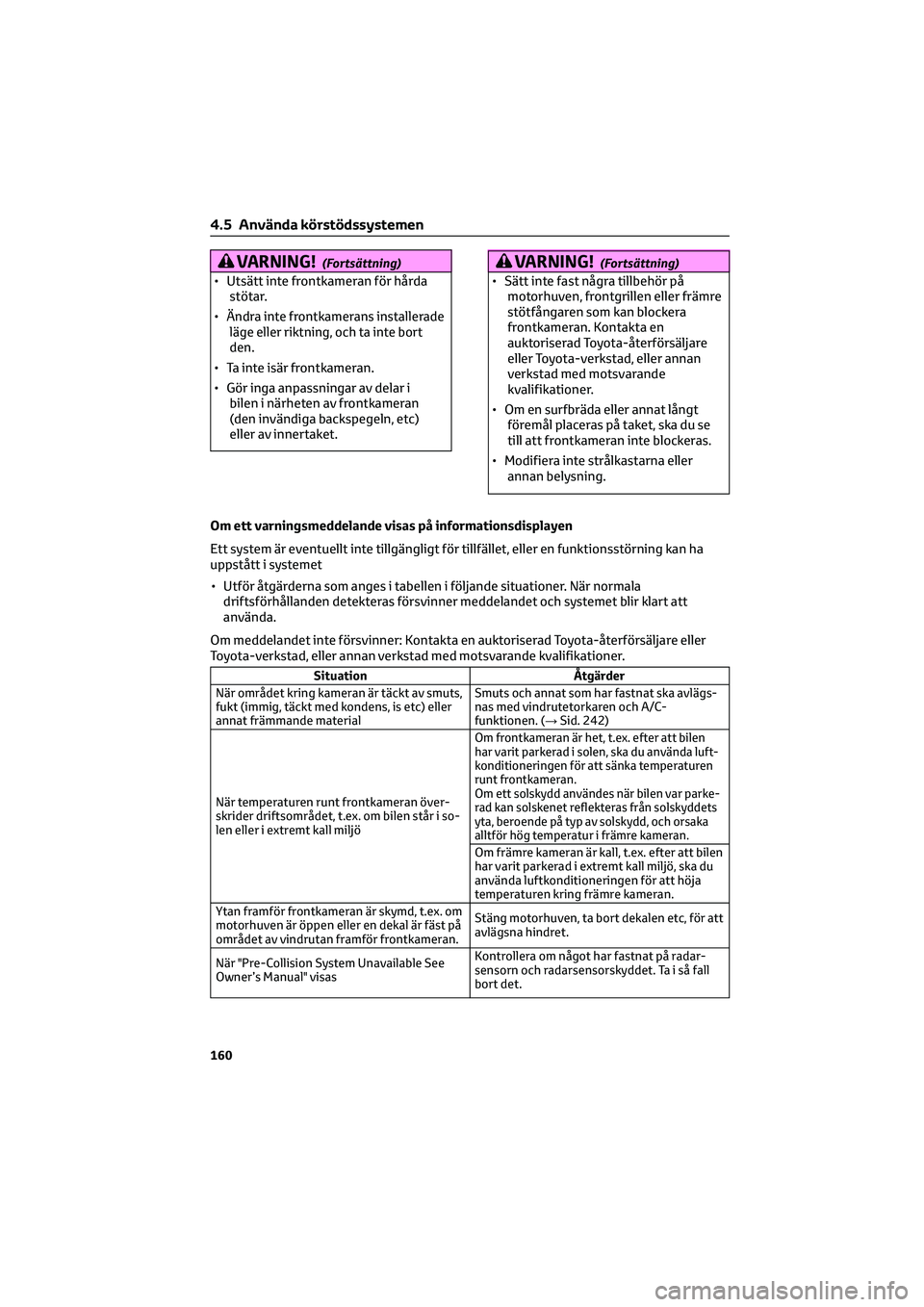

VARNING!(Fortsättning)
• Utsätt inte frontkameran för hårda
stötar.
•
Ändra inte frontkamerans installerade
läge eller riktning, och ta inte bort
den.
• Ta inte isär frontkameran.
• Gör inga anpassningar av delar i
bilen i närheten av frontkameran
(den invändiga backspegeln, etc)
eller av innertaket.
VARNING!(Fortsättning)
• Sätt inte fast några tillbehör på
motorhuven, frontgrillen eller främre
stötfångaren som kan blockera
frontkameran. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Om en surfbräda eller annat långt
föremål placeras på taket, ska du se
till att frontkameran inte blockeras.
• Modifiera inte strålkastarna eller
annan belysning.
Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförhållanden detekteras försvinner meddelandet och systemet blir klart att
använda.
Om meddelandet inte försvinner: Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Situation Åtgärder
När området kring kameran är täckt av smuts,
fukt (immig, täckt med kondens, is etc) eller
annat främmande materialSmuts och annat som har fastnat ska avlägs-
nas med vindrutetorkaren och A/C-
funktionen. (→Sid. 242)
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i so-
len eller i extremt kall miljö
Om frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda luft-
konditioneringen för att sänka temperaturen
runt frontkameran.
Om ett solskydd användes när bilen var parke-
rad kan solskenet reflekteras från solskyddets
yta, beroende på typ av solskydd, och orsaka
alltför hög temperatur i främre kameran.
Om främre kameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd, t.ex. om
motorhuven är öppen eller en dekal är fäst på
området av vindrutan framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
När "Pre-Collision System Unavailable See
Owner’s Manual" visasKontrollera om något har fastnat på radar-
sensorn och radarsensorskyddet. Ta i så fall
bort det.
4.5 Använda körstödssystemen
160

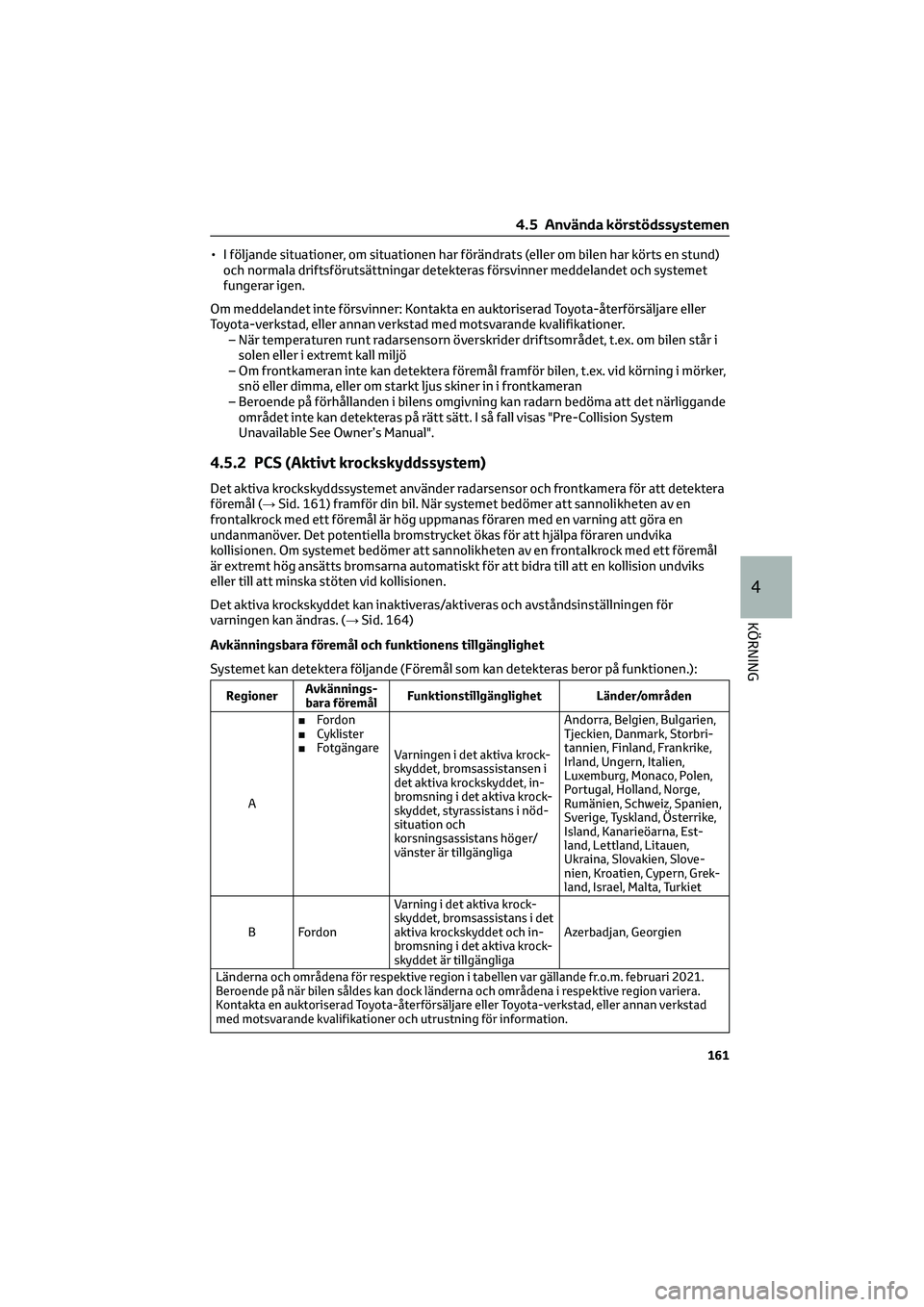

• I följande situationer, om situationen har förändrats (eller om bilen har körts en stund)
och normala driftsförutsättningar detekteras försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner: Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
– När temperaturen runt radarsensorn överskrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan detektera föremål framför bilen, t.ex. vid körning i mörker,
snö eller dimma, eller om starkt ljus skiner in i frontkameran
– Beroende på förhållanden i bilens omgivning kan radarn bedöma att det närliggande
området inte kan detekteras på rätt sätt. I så fall visas "Pre-Collision System
Unavailable See Owner’s Manual".
4.5.2 PCS (Aktivt krockskyddssystem)
Det aktiva krockskyddssystemet använder radarsensor och frontkamera för att detektera
föremål (→Sid. 161) framför din bil. När systemet bedömer att sannolikheten av en
frontalkrock med ett föremål är hög uppmanas föraren med en varning att göra en
undanmanöver. Det potentiella bromstrycket ökas för att hjälpa föraren undvika
kollisionen. Om systemet bedömer att sannolikheten av en frontalkrock med ett föremål
är extremt hög ansätts bromsarna automatiskt för att bidra till att en kollision undviks
eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 164)
Avkänningsbara föremål och funktionens tillgänglighet
Systemet kan detektera följande (Föremål som kan detekteras beror på funktionen.):
RegionerAvkännings-
bara föremålFunktionstillgänglighet Länder/områden
A■Fordon
■Cyklister
■Fotgängare
Varningen i det aktiva krock-
skyddet, bromsassistansen i
det aktiva krockskyddet, in-
bromsning i det aktiva krock-
skyddet, styrassistans i nöd-
situation och
korsningsassistans höger/
vänster är tillgängligaAndorra, Belgien, Bulgarien,
Tjeckien, Danmark, Storbri-
tannien, Finland, Frankrike,
Irland, Ungern, Italien,
Luxemburg, Monaco, Polen,
Portugal, Holland, Norge,
Rumänien, Schweiz, Spanien,
Sverige, Tyskland, Österrike,
Island, Kanarieöarna, Est-
land, Lettland, Litauen,
Ukraina, Slovakien, Slove-
nien, Kroatien, Cypern, Grek-
land, Israel, Malta, Turkiet
B FordonVarning i det aktiva krock-
skyddet, bromsassistans i det
aktiva krockskyddet och in-
bromsning i det aktiva krock-
skyddet är tillgängligaAzerbadjan, Georgien
Länderna och områdena för respektive region i tabellen var gällande fr.o.m. februari 2021.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för information.
4.5 Använda körstödssystemen
161
4
KÖRNING

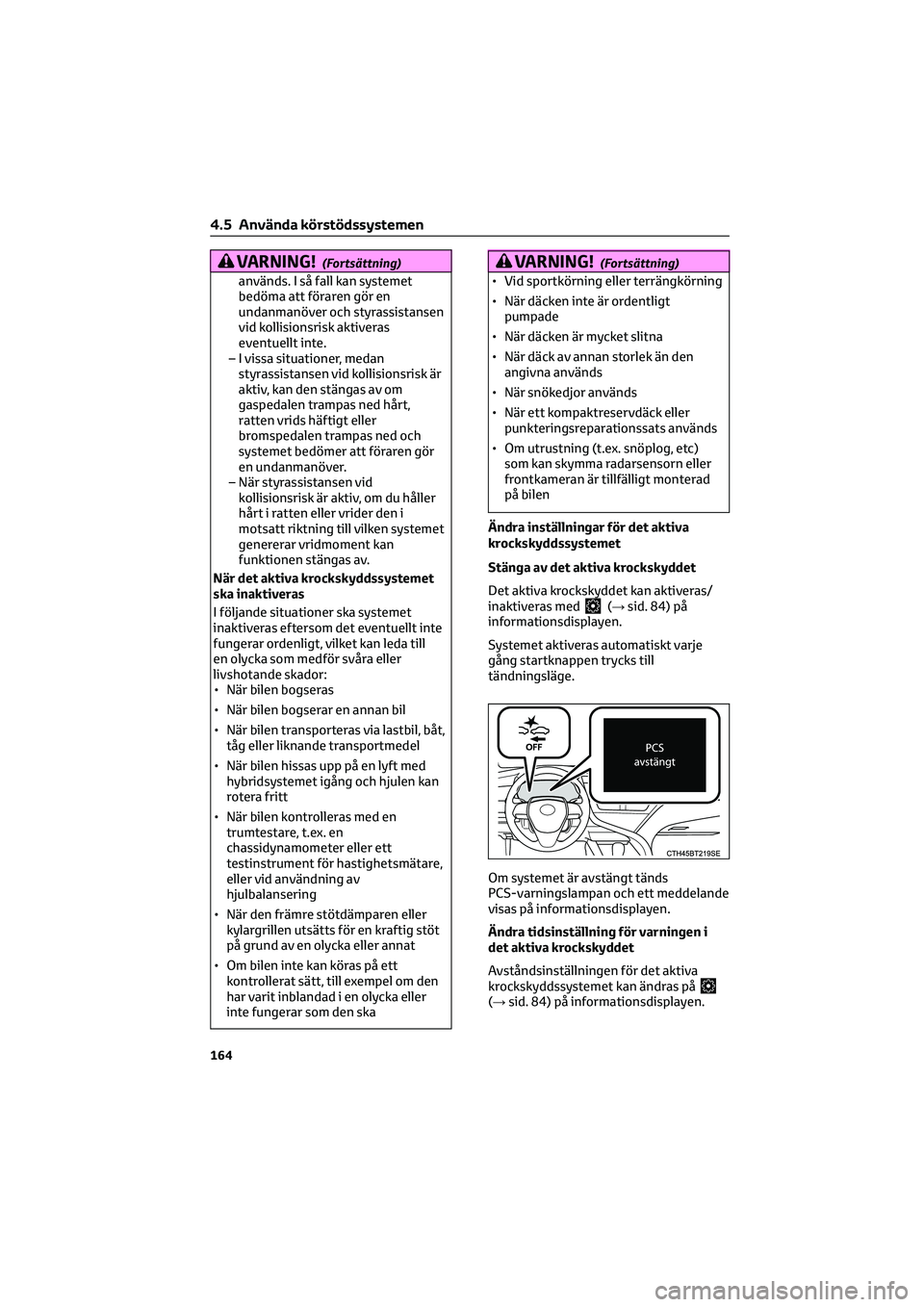

VARNING!(Fortsättning)
används. I så fall kan systemet
bedöma att föraren gör en
undanmanöver och styrassistansen
vid kollisionsrisk aktiveras
eventuellt inte.
– I vissa situationer, medan
styrassistansen vid kollisionsrisk är
aktiv, kan den stängas av om
gaspedalen trampas ned hårt,
ratten vrids häftigt eller
bromspedalen trampas ned och
systemet bedömer att föraren gör
en undanmanöver.
– När styrassistansen vid
kollisionsrisk är aktiv, om du håller
hårt i ratten eller vrider den i
motsatt riktning till vilken systemet
genererar vridmoment kan
funktionen stängas av.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt inte
fungerar ordenligt, vilket kan leda till
en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• När den främre stötdämparen eller
kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
VARNING!(Fortsättning)
• Vid sportkörning eller terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den
angivna används
• När snökedjor används
• När ett kompaktreservdäck eller
punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan aktiveras/
inaktiveras med
(→sid. 84) på
informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 84) på informationsdisplayen.
4.5 Använda körstödssystemen
164

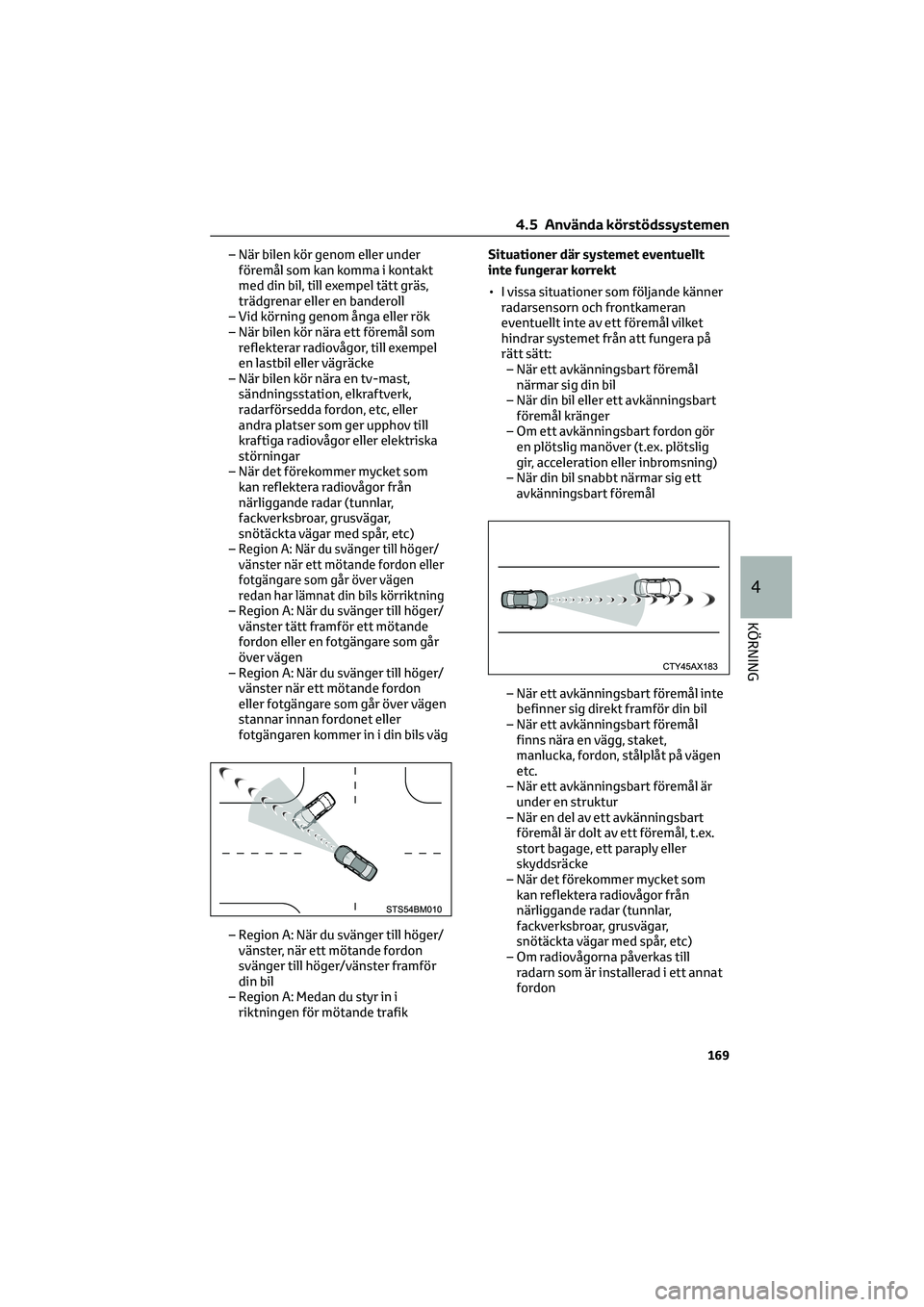

– När bilen kör genom eller underföremål som kan komma i kontakt
med din bil, till exempel tätt gräs,
trädgrenar eller en banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– När bilen kör nära en tv-mast, sändningsstation, elkraftverk,
radarförsedda fordon, etc, eller
andra platser som ger upphov till
kraftiga radiovågor eller elektriska
störningar
– När det förekommer mycket som kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
–
Region A: När du svänger till höger/
vänster när ett mötande fordon eller
fotgängare som går över vägen
redan har lämnat din bils körriktning
– Region A: När du svänger till höger/ vänster tätt framför ett mötande
fordon eller en fotgängare som går
över vägen
– Region A: När du svänger till höger/ vänster när ett mötande fordon
eller fotgängare som går över vägen
stannar innan fordonet eller
fotgängaren kommer in i din bils väg
– Region A: När du svänger till höger/ vänster, när ett mötande fordon
svänger till höger/vänster framför
din bil
– Region A: Medan du styr in i riktningen för mötande trafik Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:– När ett avkänningsbart föremål närmar sig din bil
– När din bil eller ett avkänningsbart föremål kränger
– Om ett avkänningsbart fordon gör en plötslig manöver (t.ex. plötslig
gir, acceleration eller inbromsning)
– När din bil snabbt närmar sig ett avkänningsbart föremål
– När ett avkänningsbart föremål inte befinner sig direkt framför din bil
– När ett avkänningsbart föremål finns nära en vägg, staket,
manlucka, fordon, stålplåt på vägen
etc.
– När ett avkänningsbart föremål är under en struktur
– När en del av ett avkänningsbart föremål är dolt av ett föremål, t.ex.
stort bagage, ett paraply eller
skyddsräcke
– När det förekommer mycket som kan reflektera radiovågor från
närliggande radar (tunnlar,
fackverksbroar, grusvägar,
snötäckta vägar med spår, etc)
– Om radiovågorna påverkas till radarn som är installerad i ett annat
fordon
4.5 Använda körstödssystemen
169
4
KÖRNING

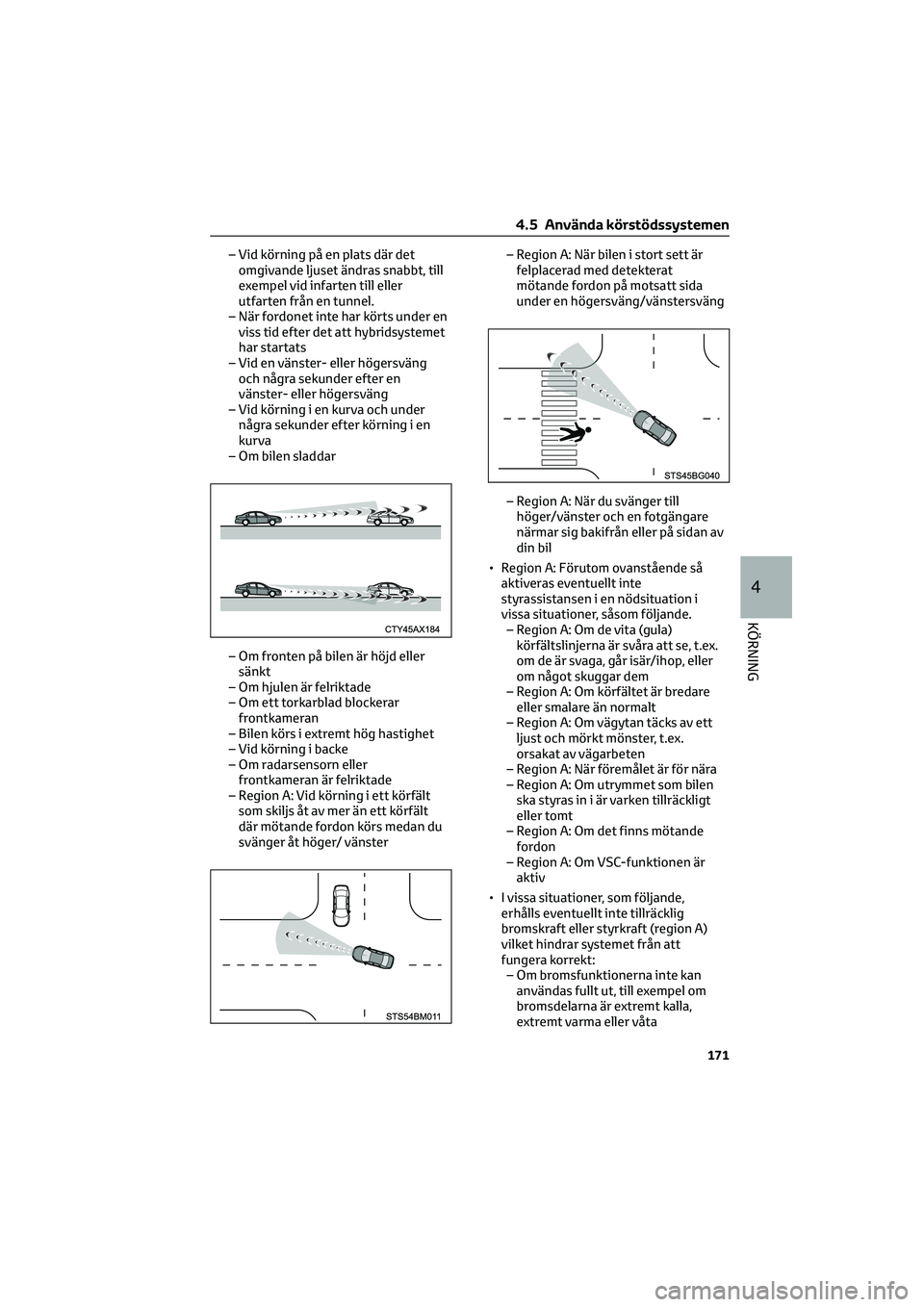

– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och under
några sekunder efter körning i en
kurva
– Om bilen sladdar
– Om fronten på bilen är höjd eller
sänkt
– Om hjulen är felriktade
– Om ett torkarblad blockerar
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
– Region A: Vid körning i ett körfält
som skiljs åt av mer än ett körfält
där mötande fordon körs medan du
svänger åt höger/ vänster– Region A: När bilen i stort sett är
felplacerad med detekterat
mötande fordon på motsatt sida
under en högersväng/vänstersväng
– Region A: När du svänger till
höger/vänster och en fotgängare
närmar sig bakifrån eller på sidan av
din bil
• Region A: Förutom ovanstående så
aktiveras eventuellt inte
styrassistansen i en nödsituation i
vissa situationer, såsom följande.
– Region A: Om de vita (gula)
körfältslinjerna är svåra att se, t.ex.
om de är svaga, går isär/ihop, eller
om något skuggar dem
– Region A: Om körfältet är bredare
eller smalare än normalt
– Region A: Om vägytan täcks av ett
ljust och mörkt mönster, t.ex.
orsakat av vägarbeten
– Region A: När föremålet är för nära
– Region A: Om utrymmet som bilen
ska styras in i är varken tillräckligt
eller tomt
– Region A: Om det finns mötande
fordon
– Region A: Om VSC-funktionen är
aktiv
• I vissa situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft eller styrkraft (region A)
vilket hindrar systemet från att
fungera korrekt:
– Om bromsfunktionerna inte kan
användas fullt ut, till exempel om
bromsdelarna är extremt kalla,
extremt varma eller våta
4.5 Använda körstödssystemen
171
4
KÖRNING

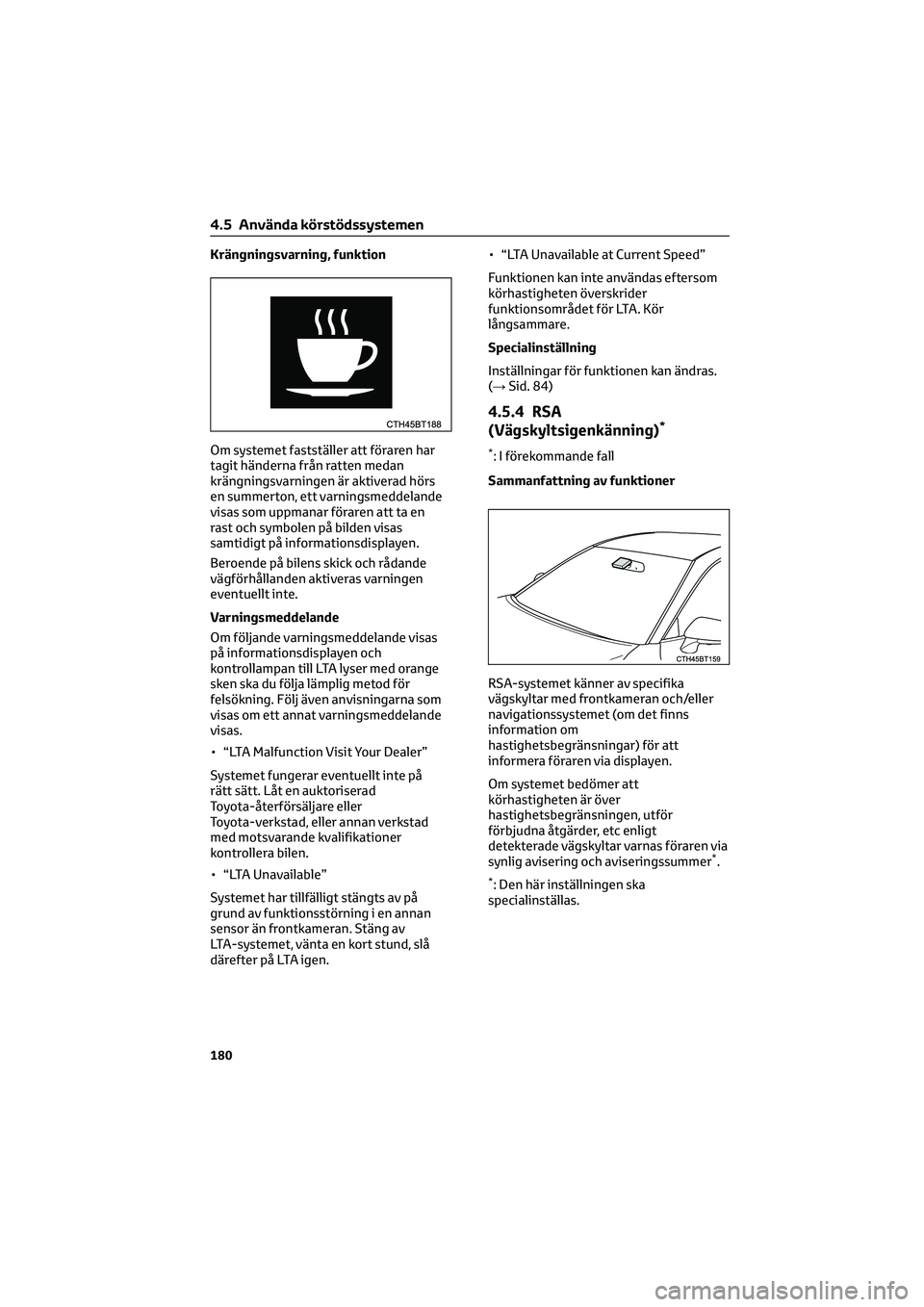

Krängningsvarning, funktion
Om systemet fastställer att föraren har
tagit händerna från ratten medan
krängningsvarningen är aktiverad hörs
en summerton, ett varningsmeddelande
visas som uppmanar föraren att ta en
rast och symbolen på bilden visas
samtidigt på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
kontrollampan till LTA lyser med orange
sken ska du följa lämplig metod för
felsökning. Följ även anvisningarna som
visas om ett annat varningsmeddelande
visas.
• “LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• “LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund, slå
därefter på LTA igen.• “LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
funktionsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 84)
4.5.4 RSA
(Vägskyltsigenkänning)*
*: I förekommande fall
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att
körhastigheten är över
hastighetsbegränsningen, utför
förbjudna åtgärder, etc enligt
detekterade vägskyltar varnas föraren via
synlig avisering och aviseringssummer
*.
*: Den här inställningen ska
specialinställas.
4.5 Använda körstödssystemen
180

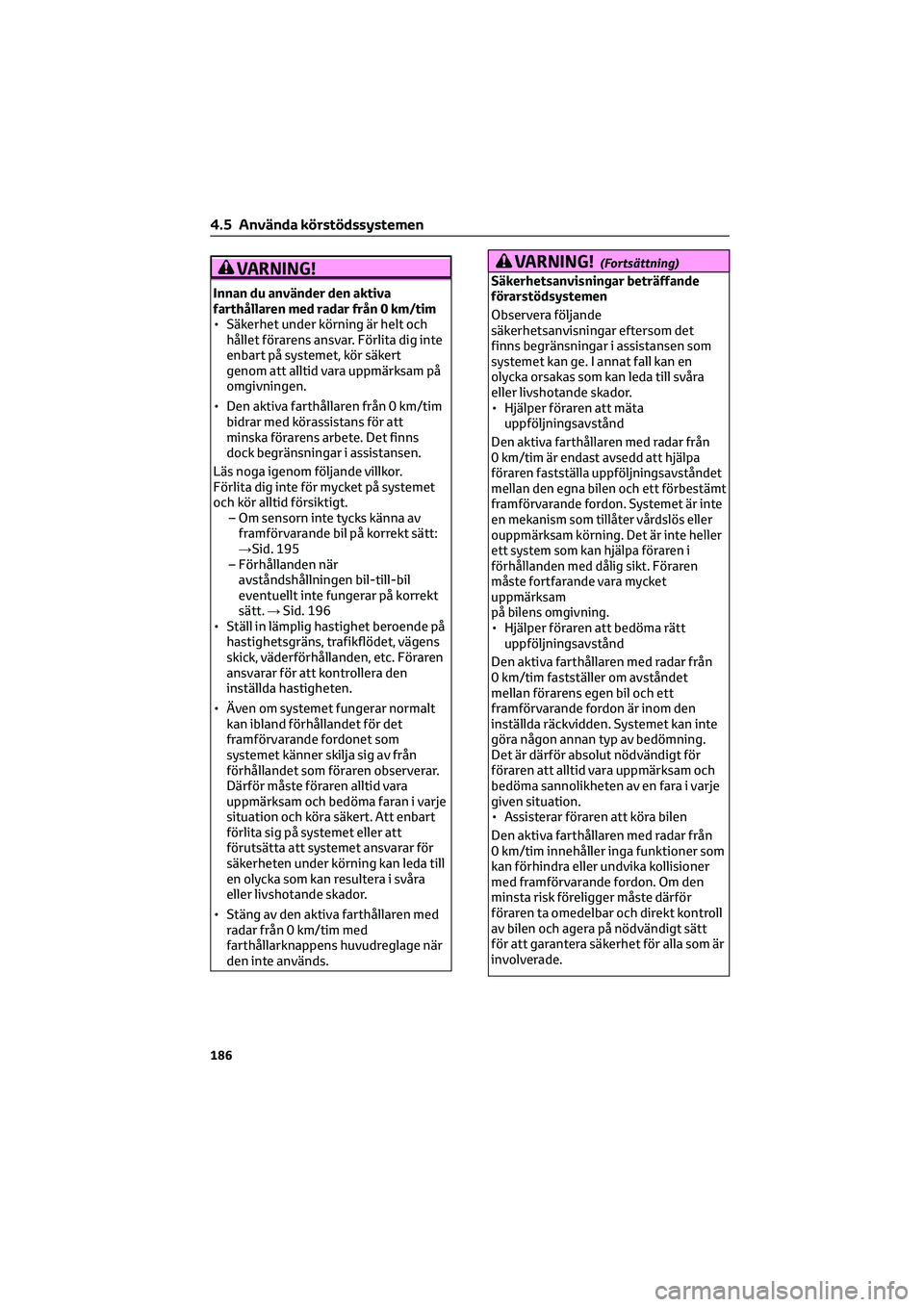

VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen.
Läs noga igenom följande villkor.
Förlita dig inte för mycket på systemet
och kör alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 195
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 196
• Ställ in lämplig hastighet beroende på
hastighetsgräns, trafikflödet, vägens
skick, väderförhållanden, etc. Föraren
ansvarar för att kontrollera den
inställda hastigheten.
• Även om systemet fungerar normalt
kan ibland förhållandet för det
framförvarande fordonet som
systemet känner skilja sig av från
förhållandet som föraren observerar.
Därför måste föraren alltid vara
uppmärksam och bedöma faran i varje
situation och köra säkert. Att enbart
förlita sig på systemet eller att
förutsätta att systemet ansvarar för
säkerheten under körning kan leda till
en olycka som kan resultera i svåra
eller livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappens huvudreglage när
den inte används.
VARNING!(Fortsättning)
Säkerhetsanvisningar beträffande
förarstödsystemen
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Hjälper föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa uppföljningsavståndet
mellan den egna bilen och ett förbestämt
framförvarande fordon. Systemet är inte
en mekanism som tillåter vårdslös eller
ouppmärksam körning. Det är inte heller
ett system som kan hjälpa föraren i
förhållanden med dålig sikt. Föraren
måste fortfarande vara mycket
uppmärksam
på bilens omgivning.
• Hjälper föraren att bedöma rätt
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim fastställer om avståndet
mellan förarens egen bil och ett
framförvarande fordon är inom den
inställda räckvidden. Systemet kan inte
göra någon annan typ av bedömning.
Det är därför absolut nödvändigt för
föraren att alltid vara uppmärksam och
bedöma sannolikheten av en fara i varje
given situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner som
kan förhindra eller undvika kollisioner
med framförvarande fordon. Om den
minsta risk föreligger måste därför
föraren ta omedelbar och direkt kontroll
av bilen och agera på nödvändigt sätt
för att garantera säkerhet för alla som är
involverade.
4.5 Använda körstödssystemen
186

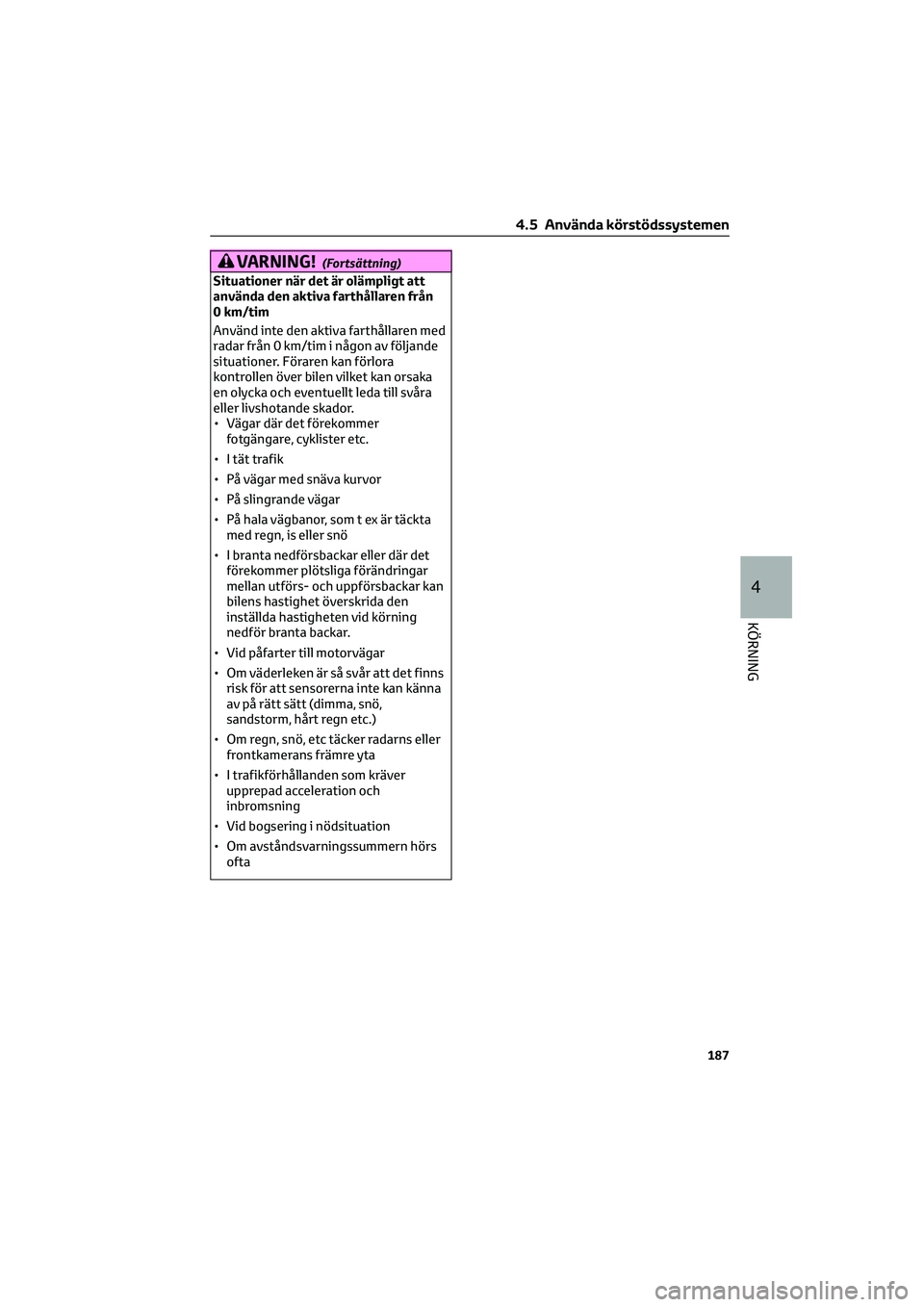

VARNING!(Fortsättning)
Situationer när det är olämpligt att
använda den aktiva farthållaren från
0 km/tim
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar eller där det
förekommer plötsliga förändringar
mellan utförs- och uppförsbackar kan
bilens hastighet överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Vid bogsering i nödsituation
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
187
4
KÖRNING

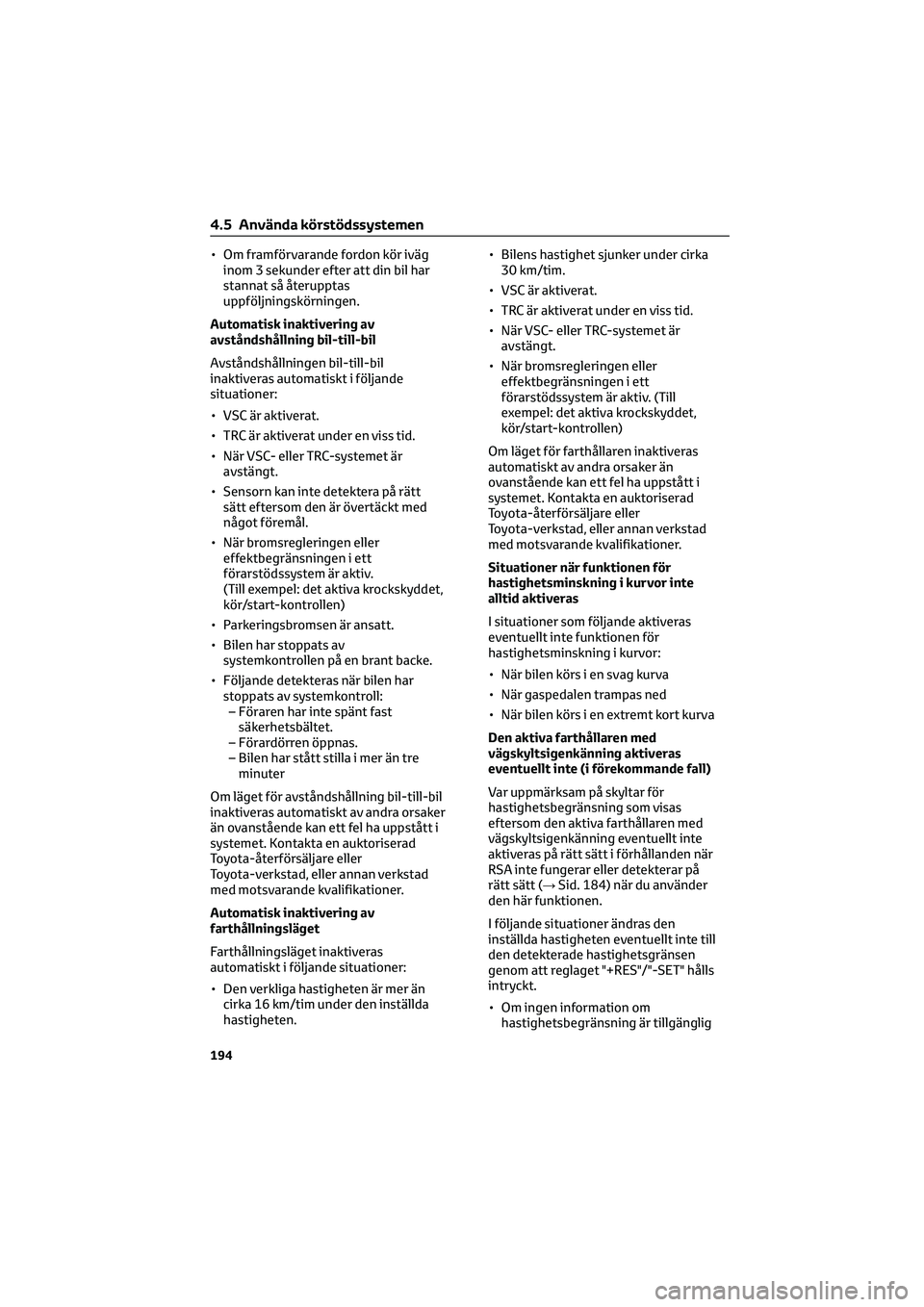

• Om framförvarande fordon kör iväg
inom 3 sekunder efter att din bil har
stannat så återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer:
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv.
(Till exempel: det aktiva krockskyddet,
kör/start-kontrollen)
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har stått stilla i mer än tre
minuter
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (Till
exempel: det aktiva krockskyddet,
kör/start-kontrollen)
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Situationer när funktionen för
hastighetsminskning i kurvor inte
alltid aktiveras
I situationer som följande aktiveras
eventuellt inte funktionen för
hastighetsminskning i kurvor:
• När bilen körs i en svag kurva
• När gaspedalen trampas ned
• När bilen körs i en extremt kort kurva
Den aktiva farthållaren med
vägskyltsigenkänning aktiveras
eventuellt inte (i förekommande fall)
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→Sid. 184) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
• Om ingen information om
hastighetsbegränsning är tillgänglig
4.5 Använda körstödssystemen
194

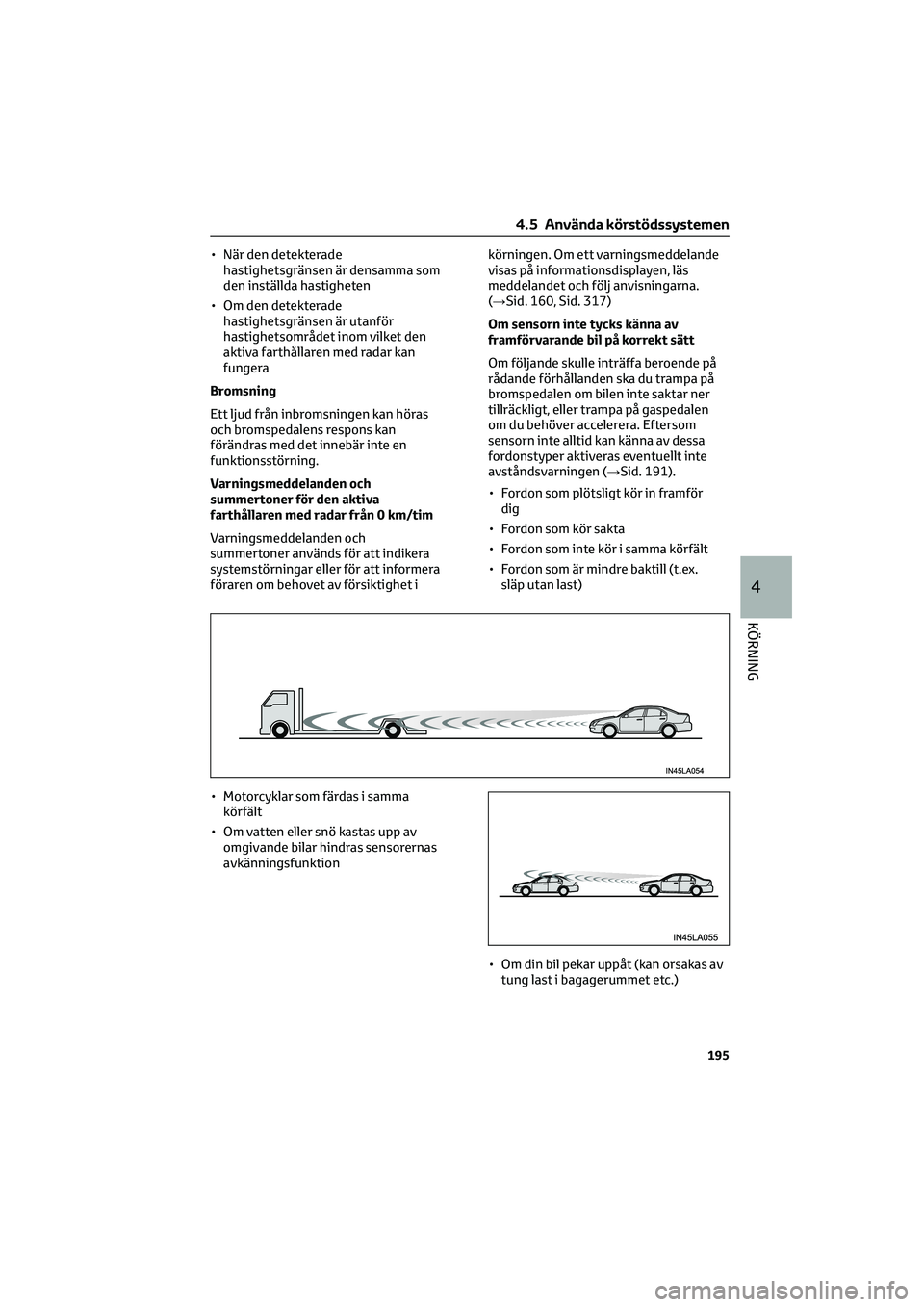

• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från inbromsningen kan höras
och bromspedalens respons kan
förändras med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet ikörningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 160, Sid. 317)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa beroende på
rådande förhållanden ska du trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera. Eftersom
sensorn inte alltid kan känna av dessa
fordonstyper aktiveras eventuellt inte
avståndsvarningen (→Sid. 191).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält
• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorernas
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
4.5 Använda körstödssystemen
195
4
KÖRNING
