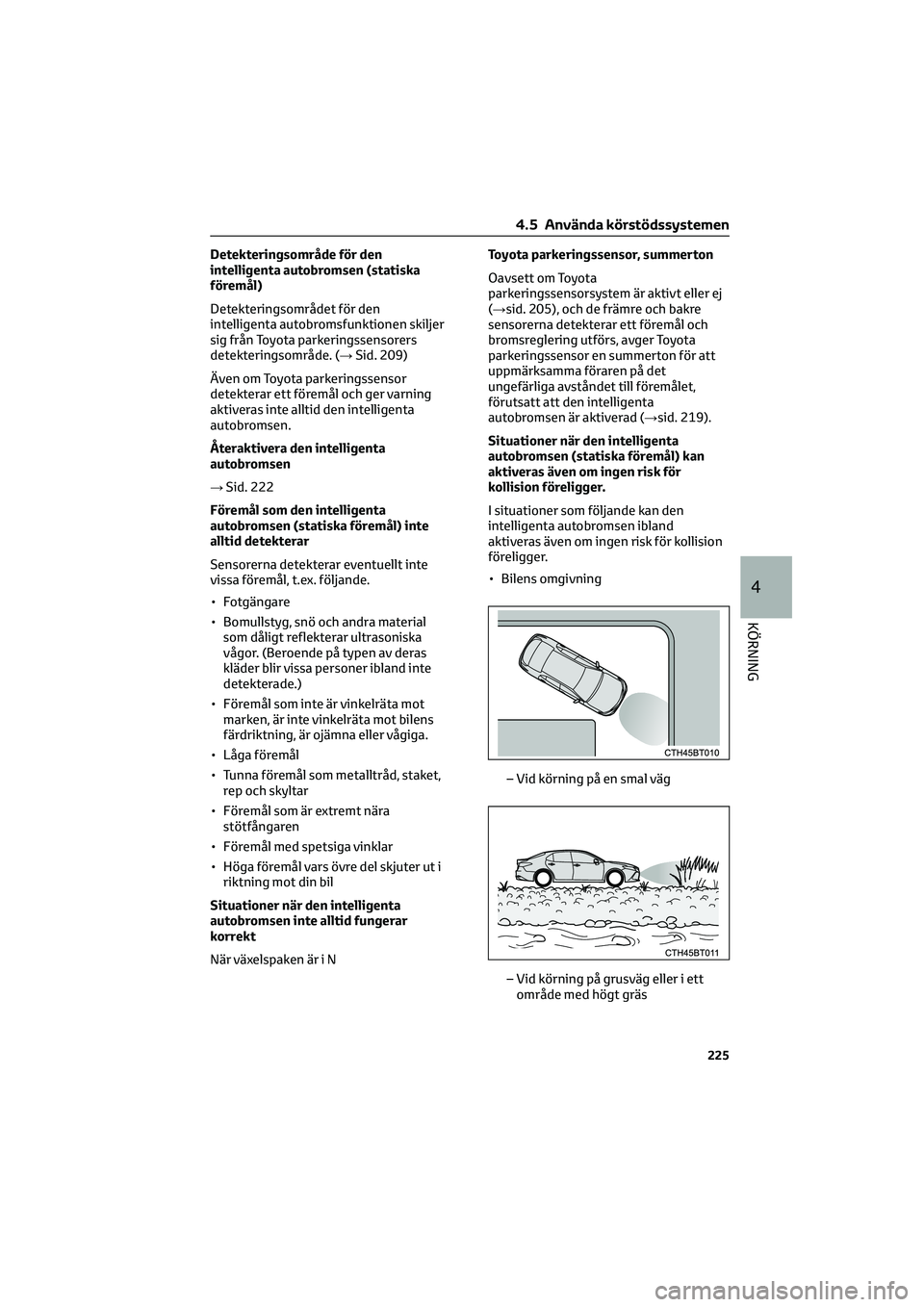

Detekteringsområde för den
intelligenta autobromsen (statiska
föremål)
Detekteringsområdet för den
intelligenta autobromsfunktionen skiljer
sig från Toyota parkeringssensorers
detekteringsområde. (→Sid. 209)
Även om Toyota parkeringssensor
detekterar ett föremål och ger varning
aktiveras inte alltid den intelligenta
autobromsen.
Ã…teraktivera den intelligenta
autobromsen
→ Sid. 222
Föremål som den intelligenta
autobromsen (statiska föremål) inte
alltid detekterar
Sensorerna detekterar eventuellt inte
vissa föremål, t.ex. följande.
• Fotgängare
• Bomullstyg, snö och andra material som dåligt reflekterar ultrasoniska
vågor. (Beroende på typen av deras
kläder blir vissa personer ibland inte
detekterade.)
• Föremål som inte är vinkelräta mot marken, är inte vinkelräta mot bilens
färdriktning, är ojämna eller vågiga.
• Låga föremål
• Tunna föremål som metalltråd, staket, rep och skyltar
• Föremål som är extremt nära stötfångaren
• Föremål med spetsiga vinklar
• Höga föremål vars övre del skjuter ut i riktning mot din bil
Situationer när den intelligenta
autobromsen inte alltid fungerar
korrekt
När växelspaken är i N Toyota parkeringssensor, summerton
Oavsett om Toyota
parkeringssensorsystem är aktivt eller ej
(→sid. 205), och de främre och bakre
sensorerna detekterar ett föremål och
bromsreglering utförs, avger Toyota
parkeringssensor en summerton för att
uppmärksamma föraren på det
ungefärliga avståndet till föremålet,
förutsatt att den intelligenta
autobromsen är aktiverad (→sid. 219).
Situationer när den intelligenta
autobromsen (statiska föremål) kan
aktiveras även om ingen risk för
kollision föreligger.
I situationer som följande kan den
intelligenta autobromsen ibland
aktiveras även om ingen risk för kollision
föreligger.
• Bilens omgivning
– Vid körning på en smal väg
– Vid körning på grusväg eller i ettområde med högt gräs
4.5 Använda körstödssystemen
225
4
KÖRNING

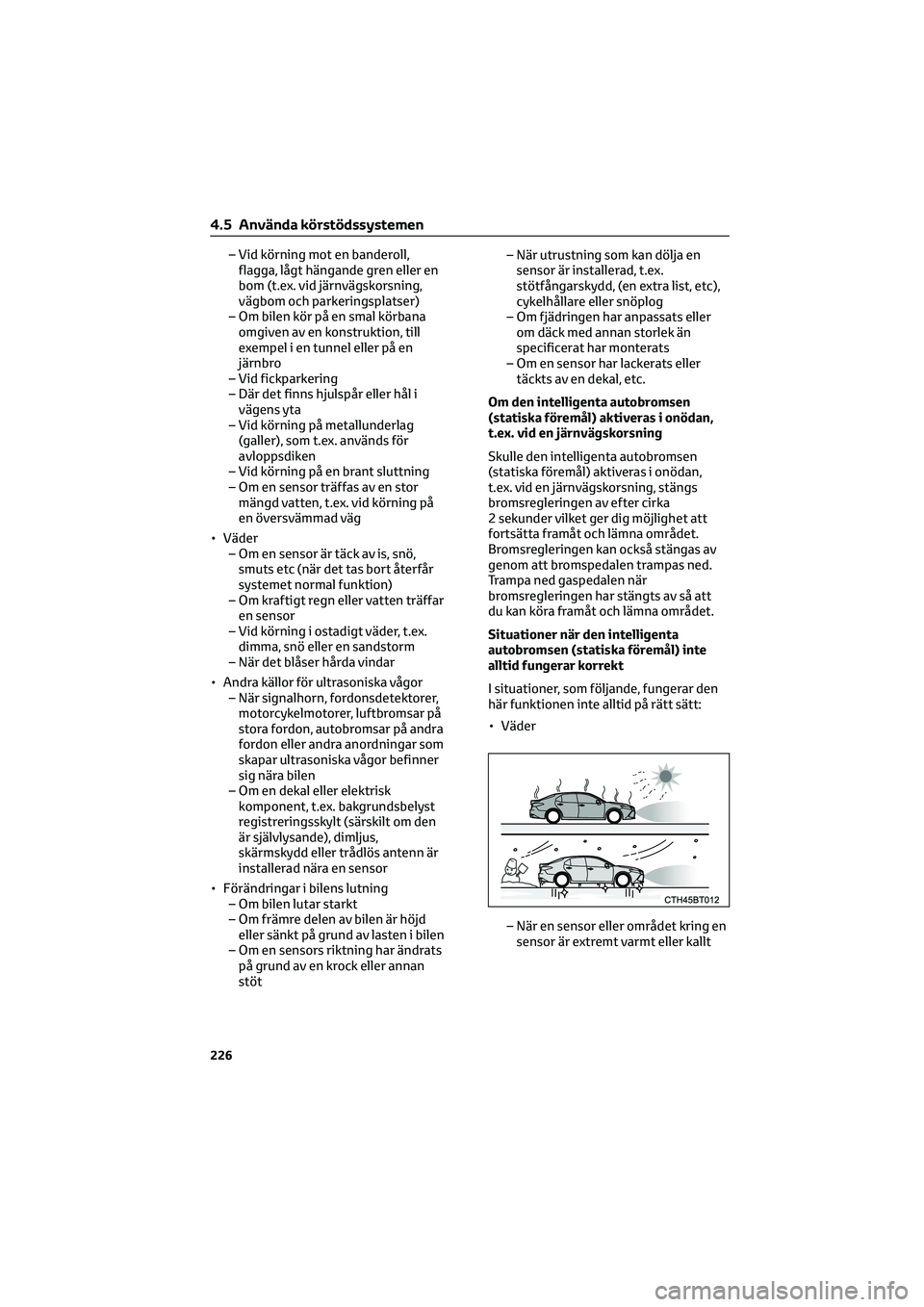

– Vid körning mot en banderoll,flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning,
vägbom och parkeringsplatser)
– Om bilen kör på en smal körbana omgiven av en konstruktion, till
exempel i en tunnel eller på en
järnbro
– Vid fickparkering
– Där det finns hjulspår eller hål i vägens yta
– Vid körning på metallunderlag (galler), som t.ex. används för
avloppsdiken
– Vid körning på en brant sluttning
– Om en sensor träffas av en stor mängd vatten, t.ex. vid körning på
en översvämmad väg
• Väder – Om en sensor är täck av is, snö,smuts etc (när det tas bort återfår
systemet normal funktion)
– Om kraftigt regn eller vatten träffar en sensor
– Vid körning i ostadigt väder, t.ex. dimma, snö eller en sandstorm
– När det blåser hårda vindar
• Andra källor för ultrasoniska vågor – När signalhorn, fordonsdetektorer,motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner
sig nära bilen
– Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den
är självlysande), dimljus,
skärmskydd eller trådlös antenn är
installerad nära en sensor
• Förändringar i bilens lutning – Om bilen lutar starkt
– Om främre delen av bilen är höjdeller sänkt på grund av lasten i bilen
– Om en sensors riktning har ändrats på grund av en krock eller annan
stöt – När utrustning som kan dölja en
sensor är installerad, t.ex.
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
– Om fjädringen har anpassats eller om däck med annan storlek än
specificerat har monterats
– Om en sensor har lackerats eller täckts av en dekal, etc.
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka
2 sekunder vilket ger dig möjlighet att
fortsätta framåt och lämna området.
Bromsregleringen kan också stängas av
genom att bromspedalen trampas ned.
Trampa ned gaspedalen när
bromsregleringen har stängts av så att
du kan köra framåt och lämna området.
Situationer när den intelligenta
autobromsen (statiska föremål) inte
alltid fungerar korrekt
I situationer, som följande, fungerar den
här funktionen inte alltid på rätt sätt:
• Väder
– När en sensor eller området kring ensensor är extremt varmt eller kallt
4.5 Använda körstödssystemen
226

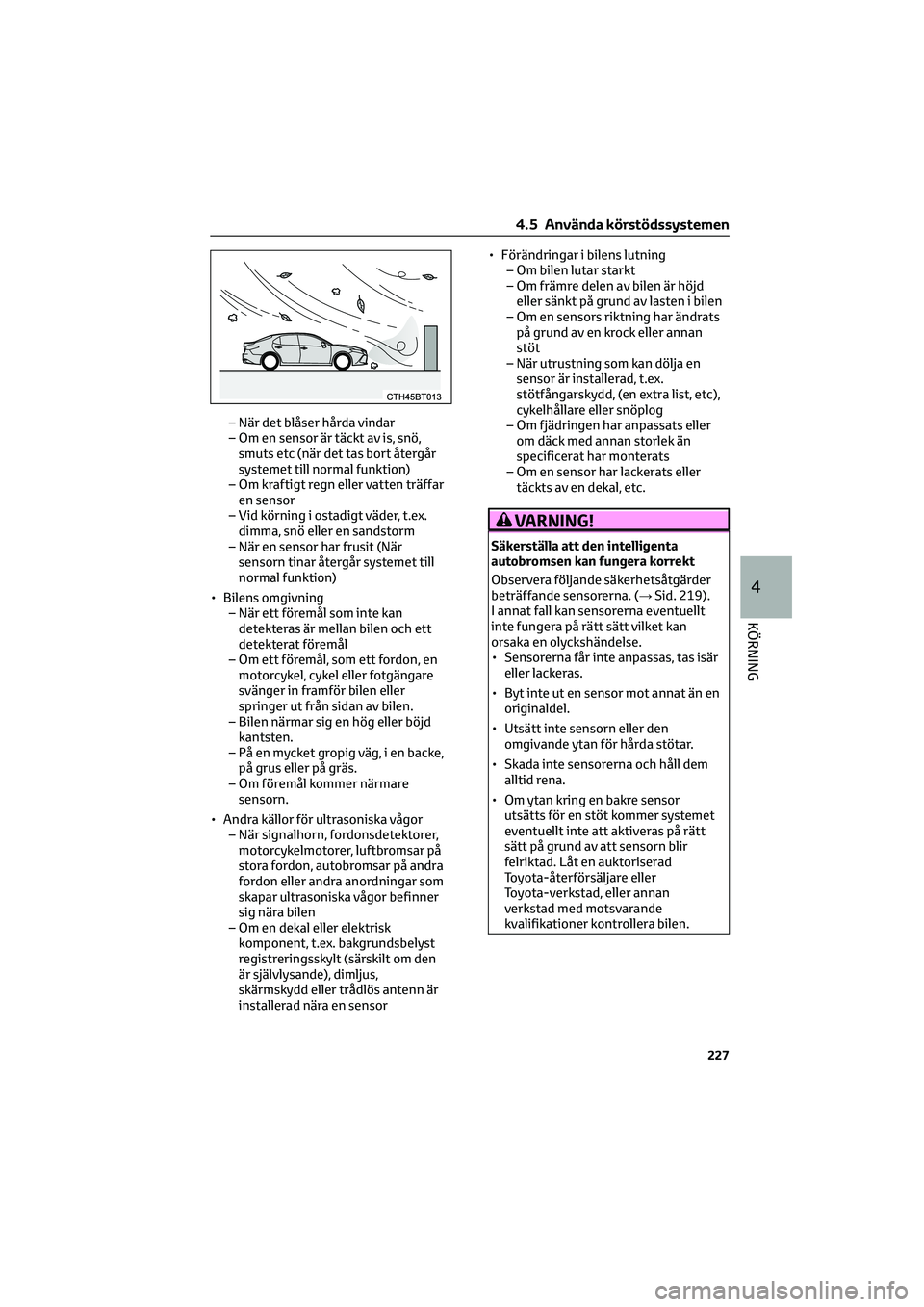

– När det blåser hårda vindar
– Om en sensor är täckt av is, snö,smuts etc (när det tas bort återgår
systemet till normal funktion)
– Om kraftigt regn eller vatten träffar en sensor
– Vid körning i ostadigt väder, t.ex. dimma, snö eller en sandstorm
– När en sensor har frusit (När sensorn tinar återgår systemet till
normal funktion)
• Bilens omgivning – När ett föremål som inte kandetekteras är mellan bilen och ett
detekterat föremål
– Om ett föremål, som ett fordon, en motorcykel, cykel eller fotgängare
svänger in framför bilen eller
springer ut från sidan av bilen.
– Bilen närmar sig en hög eller böjd kantsten.
– På en mycket gropig väg, i en backe, på grus eller på gräs.
– Om föremål kommer närmare sensorn.
• Andra källor för ultrasoniska vågor – När signalhorn, fordonsdetektorer,motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra
fordon eller andra anordningar som
skapar ultrasoniska vågor befinner
sig nära bilen
– Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den
är självlysande), dimljus,
skärmskydd eller trådlös antenn är
installerad nära en sensor • Förändringar i bilens lutning
– Om bilen lutar starkt
– Om främre delen av bilen är höjdeller sänkt på grund av lasten i bilen
– Om en sensors riktning har ändrats på grund av en krock eller annan
stöt
– När utrustning som kan dölja en sensor är installerad, t.ex.
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
– Om fjädringen har anpassats eller om däck med annan storlek än
specificerat har monterats
– Om en sensor har lackerats eller täckts av en dekal, etc.
VARNING!
Säkerställa att den intelligenta
autobromsen kan fungera korrekt
Observera följande säkerhetsåtgärder
beträffande sensorerna. (→ Sid. 219).
I annat fall kan sensorerna eventuellt
inte fungera på rätt sätt vilket kan
orsaka en olyckshändelse.
• Sensorerna får inte anpassas, tas isär eller lackeras.
• Byt inte ut en sensor mot annat än en originaldel.
• Utsätt inte sensorn eller den omgivande ytan för hårda stötar.
• Skada inte sensorerna och håll dem alltid rena.
• Om ytan kring en bakre sensor utsätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av att sensorn blir
felriktad. LÃ¥t en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
4.5 Använda körstödssystemen
227
4
KÖRNING

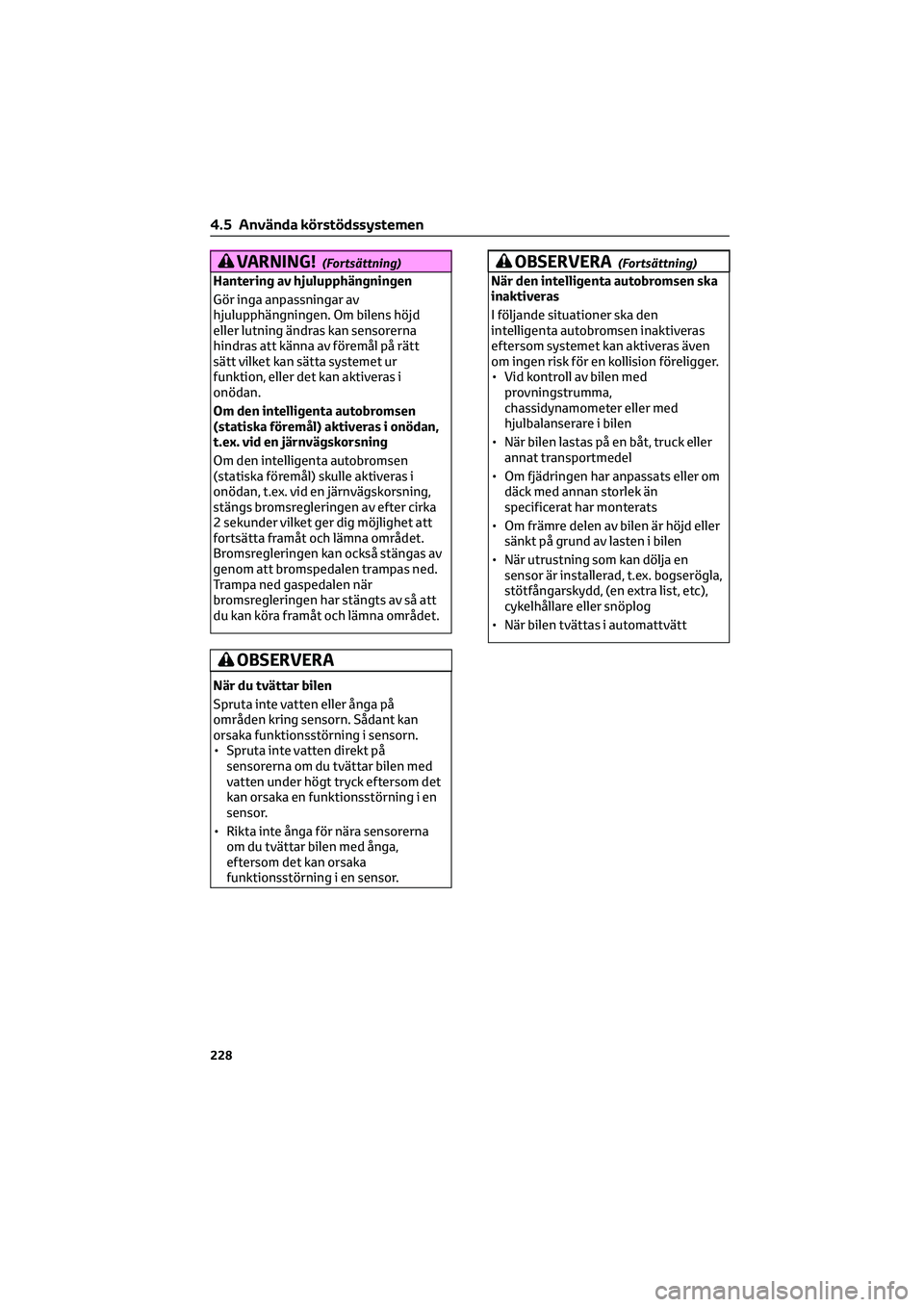

VARNING!(Fortsättning)
Hantering av hjulupphängningen
Gör inga anpassningar av
hjulupphängningen. Om bilens höjd
eller lutning ändras kan sensorerna
hindras att känna av föremål på rätt
sätt vilket kan sätta systemet ur
funktion, eller det kan aktiveras i
onödan.
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
Om den intelligenta autobromsen
(statiska föremål) skulle aktiveras i
onödan, t.ex. vid en järnvägskorsning,
stängs bromsregleringen av efter cirka
2 sekunder vilket ger dig möjlighet att
fortsätta framåt och lämna området.
Bromsregleringen kan också stängas av
genom att bromspedalen trampas ned.
Trampa ned gaspedalen när
bromsregleringen har stängts av så att
du kan köra framåt och lämna området.
OBSERVERA
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn. Sådant kan
orsaka funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
OBSERVERA(Fortsättning)
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex. bogserögla,
stötfångarskydd, (en extra list, etc),
cykelhållare eller snöplog
• När bilen tvättas i automattvätt
4.5 Använda körstödssystemen
228

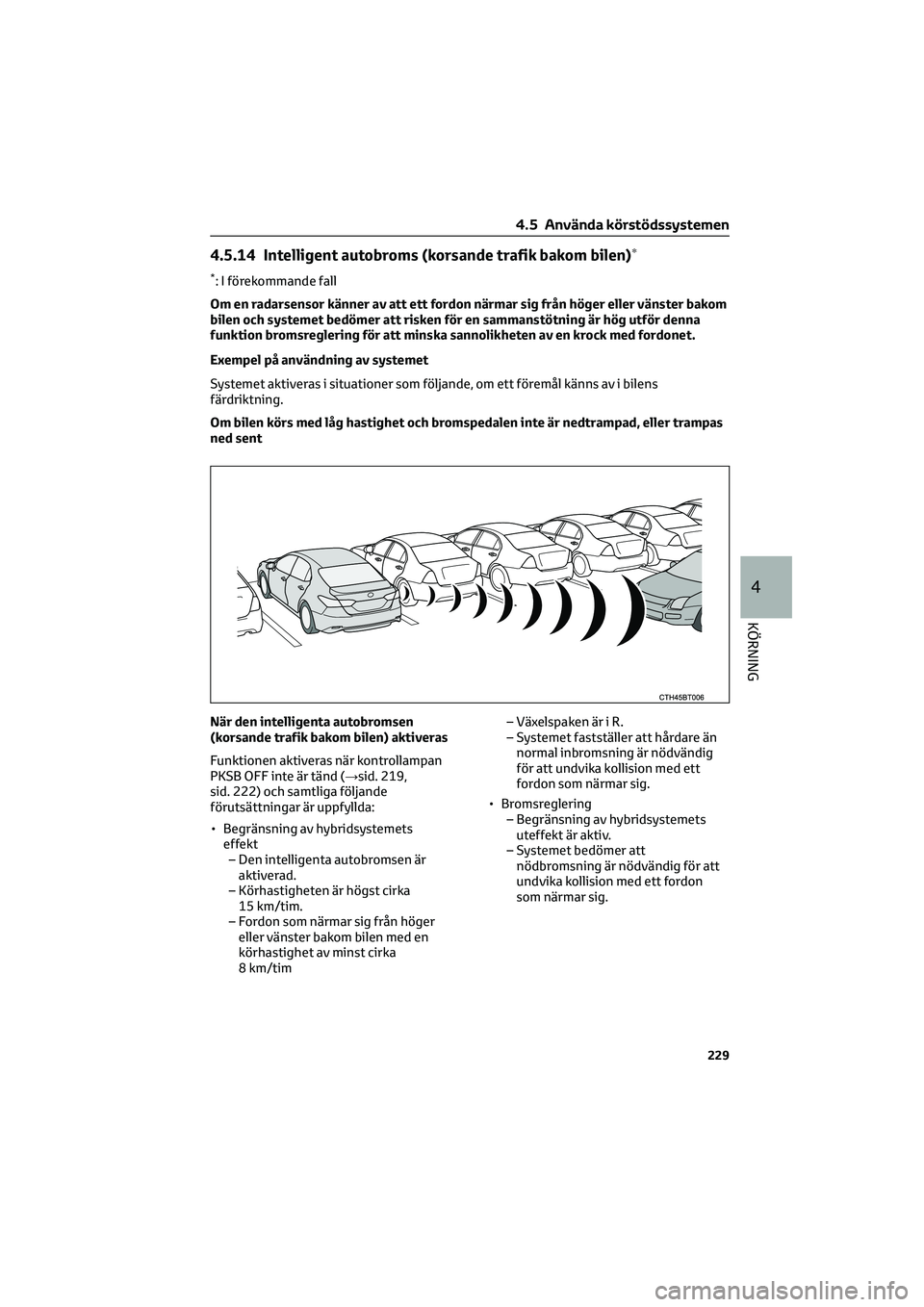

4.5.14 Intelligent autobroms (korsande trafik bakom bilen)∗
*: I förekommande fall
Om en radarsensor känner av att ett fordon närmar sig från höger eller vänster bakom
bilen och systemet bedömer att risken för en sammanstötning är hög utför denna
funktion bromsreglering för att minska sannolikheten av en krock med fordonet.
Exempel på användning av systemet
Systemet aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen inte är nedtrampad, eller trampas
ned sent
När den intelligenta autobromsen
(korsande trafik bakom bilen) aktiveras
Funktionen aktiveras när kontrollampan
PKSB OFF inte är tänd (→sid. 219,
sid. 222) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av minst cirka
8 km/tim– Växelspaken är i R.
– Systemet fastställer att hårdare än
normal inbromsning är nödvändig
för att undvika kollision med ett
fordon som närmar sig.
• Bromsreglering
– Begränsning av hybridsystemets
uteffekt är aktiv.
– Systemet bedömer att
nödbromsning är nödvändig för att
undvika kollision med ett fordon
som närmar sig.
4.5 Använda körstödssystemen
229
4
KÖRNING

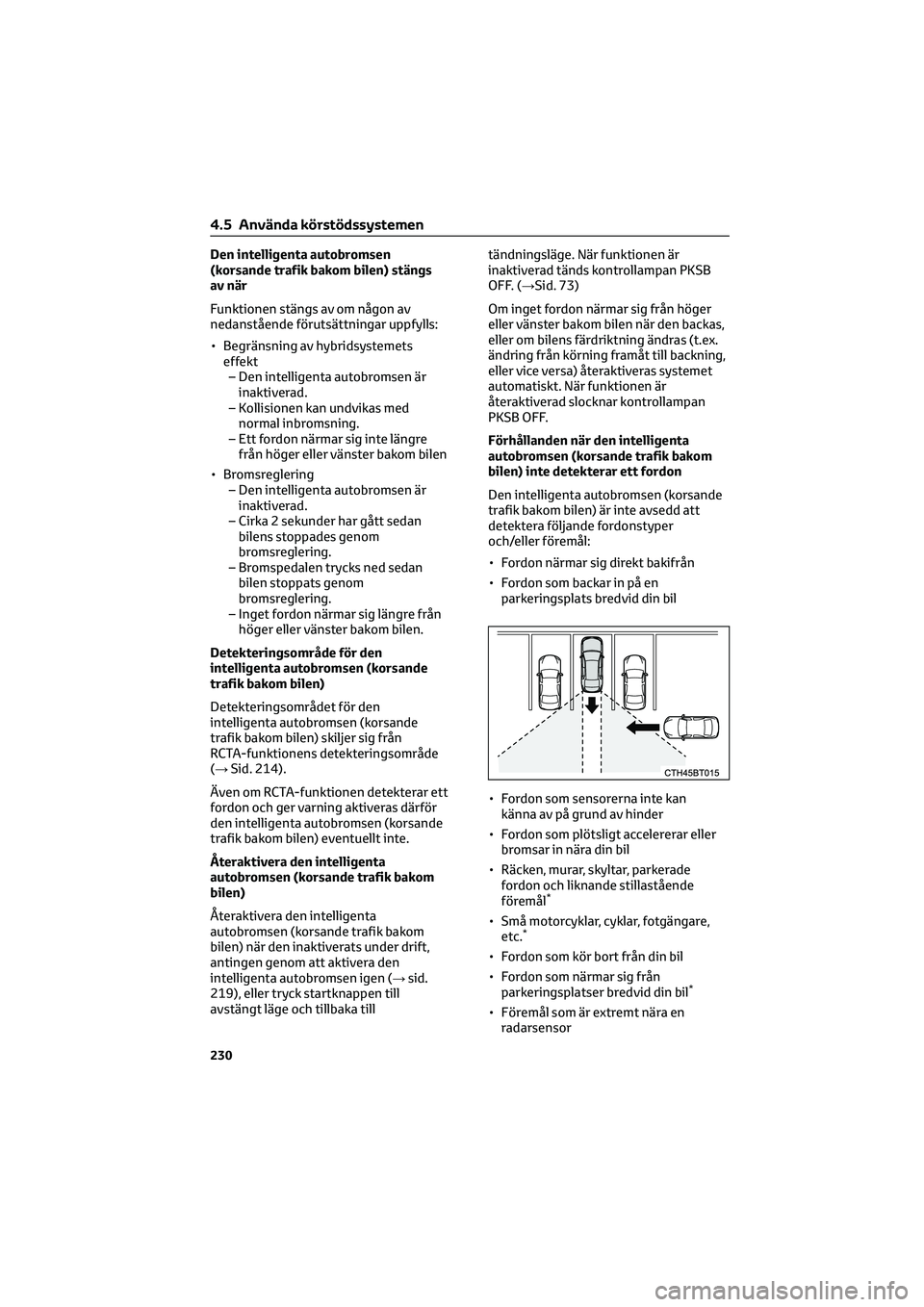

Den intelligenta autobromsen
(korsande trafik bakom bilen) stängs
av när
Funktionen stängs av om någon av
nedanstående förutsättningar uppfylls:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
inaktiverad.
– Kollisionen kan undvikas med
normal inbromsning.
– Ett fordon närmar sig inte längre
från höger eller vänster bakom bilen
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
– Bromspedalen trycks ned sedan
bilen stoppats genom
bromsreglering.
– Inget fordon närmar sig längre från
höger eller vänster bakom bilen.
Detekteringsområde för den
intelligenta autobromsen (korsande
trafik bakom bilen)
Detekteringsområdet för den
intelligenta autobromsen (korsande
trafik bakom bilen) skiljer sig från
RCTA-funktionens detekteringsområde
(→Sid. 214).
Även om RCTA-funktionen detekterar ett
fordon och ger varning aktiveras därför
den intelligenta autobromsen (korsande
trafik bakom bilen) eventuellt inte.
Ã…teraktivera den intelligenta
autobromsen (korsande trafik bakom
bilen)
Ã…teraktivera den intelligenta
autobromsen (korsande trafik bakom
bilen) när den inaktiverats under drift,
antingen genom att aktivera den
intelligenta autobromsen igen (→sid.
219), eller tryck startknappen till
avstängt läge och tillbaka tilltändningsläge. När funktionen är
inaktiverad tänds kontrollampan PKSB
OFF. (→Sid. 73)
Om inget fordon närmar sig från höger
eller vänster bakom bilen när den backas,
eller om bilens färdriktning ändras (t.ex.
ändring från körning framåt till backning,
eller vice versa) återaktiveras systemet
automatiskt. När funktionen är
Ã¥teraktiverad slocknar kontrollampan
PKSB OFF.
Förhållanden när den intelligenta
autobromsen (korsande trafik bakom
bilen) inte detekterar ett fordon
Den intelligenta autobromsen (korsande
trafik bakom bilen) är inte avsedd att
detektera följande fordonstyper
och/eller föremål:
• Fordon närmar sig direkt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
• Fordon som plötsligt accelererar eller
bromsar in nära din bil
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Föremål som är extremt nära en
radarsensor
4.5 Använda körstödssystemen
230

• Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av högst cirka 8 km/tim
•
Fordon som närmar sig från höger eller
vänster bakom bilen med en
körhastighet av mer än cirka 24 km/tim
*: Beroende på förutsättningarna sker
eventuellt avkänning av ett fordon
och/eller ett föremål.
PKSB, summerton
Om den intelligenta autobromsen
aktiveras och bromsreglering utförs
hörs en summerton för att
uppmärksamma föraren.
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
I vissa situationer som följande kan den
intelligenta autobromsen (korsande
trafik bakom bilen) ibland aktiveras även
om ingen risk för kollision föreligger.
• När parkeringsplatsen vetter mot en
gata och fordon kör på gatan
• När ett detekterat fordon svänger
medan det närmar sig bilen.• När ett fordon kör förbi vid sidan av
din bil
• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• När det finns roterande föremål nära
din bil, t.ex. fläktar i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
Situationer när den intelligenta
autobromsen (korsande trafik bakom
bilen) inte alltid fungerar på rätt sätt
I situationer, som följande, fungerar inte
funktionen alltid på rätt sätt:
• Föremål och fordon vilka
radarsensorerna inte är avsedda att
detektera.
– Stillastående föremål
– Fordon som kör iväg från din bil
– Fotgängare, motorcyklar, cyklar,
etc.
*
4.5 Använda körstödssystemen
231
4
KÖRNING

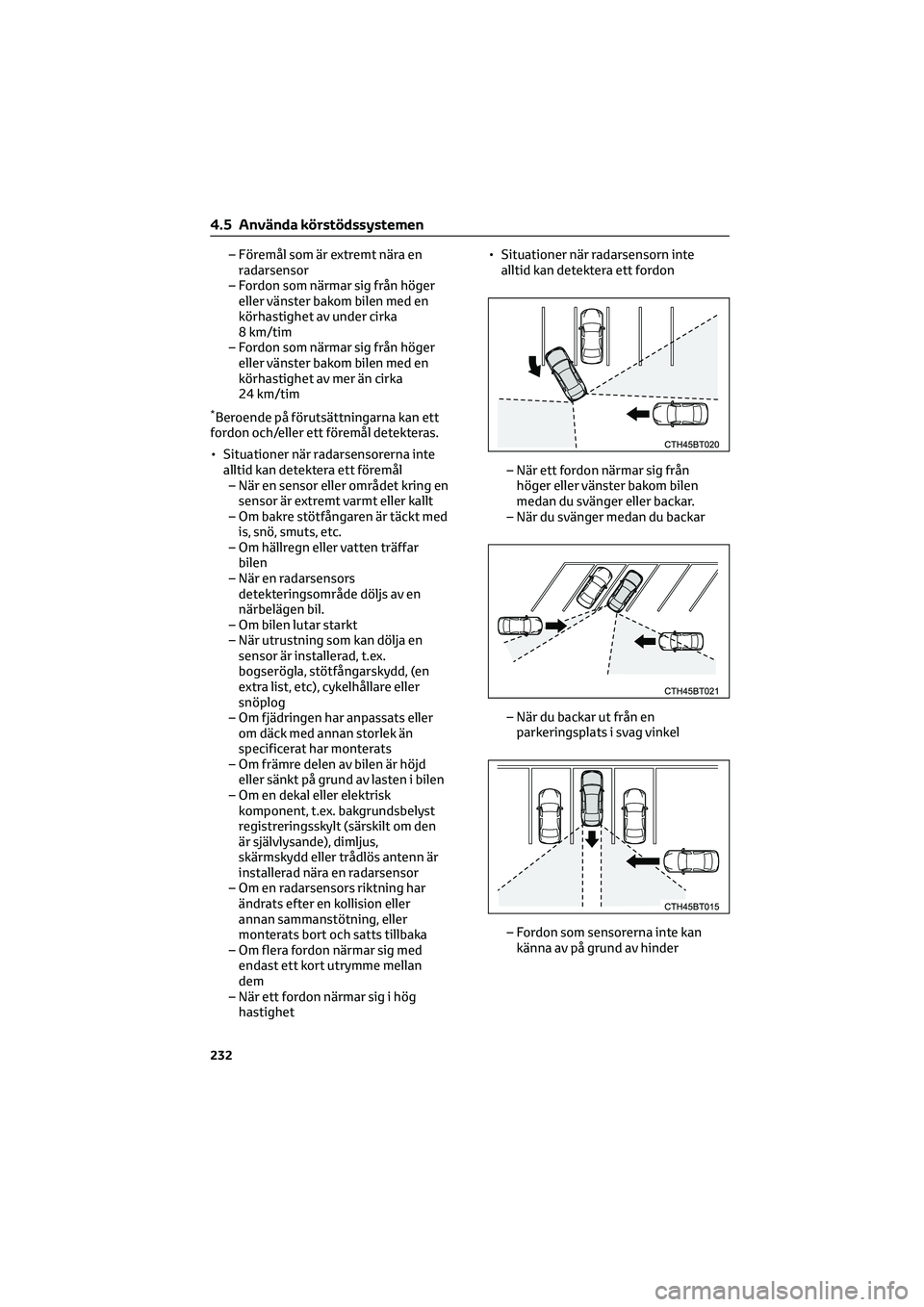

– Föremål som är extremt nära en
radarsensor
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av under cirka
8 km/tim
– Fordon som närmar sig från höger
eller vänster bakom bilen med en
körhastighet av mer än cirka
24 km/tim
*Beroende på förutsättningarna kan ett
fordon och/eller ett föremål detekteras.
• Situationer när radarsensorerna inte
alltid kan detektera ett föremål
– När en sensor eller området kring en
sensor är extremt varmt eller kallt
– Om bakre stötfångaren är täckt med
is, snö, smuts, etc.
– Om hällregn eller vatten träffar
bilen
– När en radarsensors
detekteringsområde döljs av en
närbelägen bil.
– Om bilen lutar starkt
– När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
– Om fjädringen har anpassats eller
om däck med annan storlek än
specificerat har monterats
– Om främre delen av bilen är höjd
eller sänkt på grund av lasten i bilen
– Om en dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den
är självlysande), dimljus,
skärmskydd eller trådlös antenn är
installerad nära en radarsensor
– Om en radarsensors riktning har
ändrats efter en kollision eller
annan sammanstötning, eller
monterats bort och satts tillbaka
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– När ett fordon närmar sig i hög
hastighet• Situationer när radarsensorn inte
alltid kan detektera ett fordon
– När ett fordon närmar sig från
höger eller vänster bakom bilen
medan du svänger eller backar.
– När du svänger medan du backar
– När du backar ut från en
parkeringsplats i svag vinkel
– Fordon som sensorerna inte kan
känna av på grund av hinder
4.5 Använda körstödssystemen
232

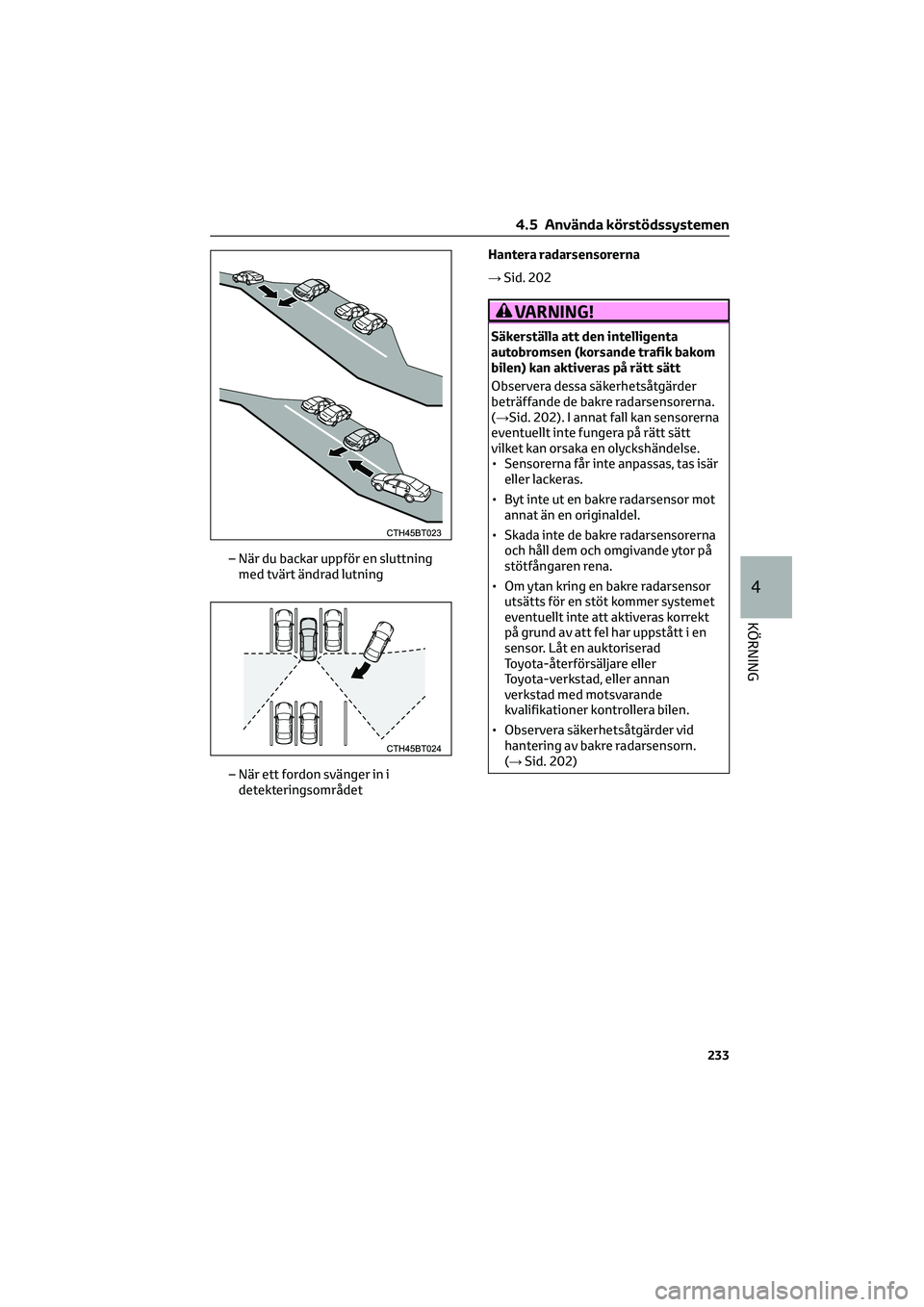

– När du backar uppför en sluttning
med tvärt ändrad lutning
– När ett fordon svänger in i
detekteringsområdetHantera radarsensorerna
→Sid. 202
VARNING!
Säkerställa att den intelligenta
autobromsen (korsande trafik bakom
bilen) kan aktiveras på rätt sätt
Observera dessa säkerhetsåtgärder
beträffande de bakre radarsensorerna.
(→Sid. 202). I annat fall kan sensorerna
eventuellt inte fungera på rätt sätt
vilket kan orsaka en olyckshändelse.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Byt inte ut en bakre radarsensor mot
annat än en originaldel.
• Skada inte de bakre radarsensorerna
och håll dem och omgivande ytor på
stötfångaren rena.
• Om ytan kring en bakre radarsensor
utsätts för en stöt kommer systemet
eventuellt inte att aktiveras korrekt
på grund av att fel har uppstått i en
sensor. LÃ¥t en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Observera säkerhetsåtgärder vid
hantering av bakre radarsensorn.
(→Sid. 202)
4.5 Använda körstödssystemen
233
4
KÖRNING

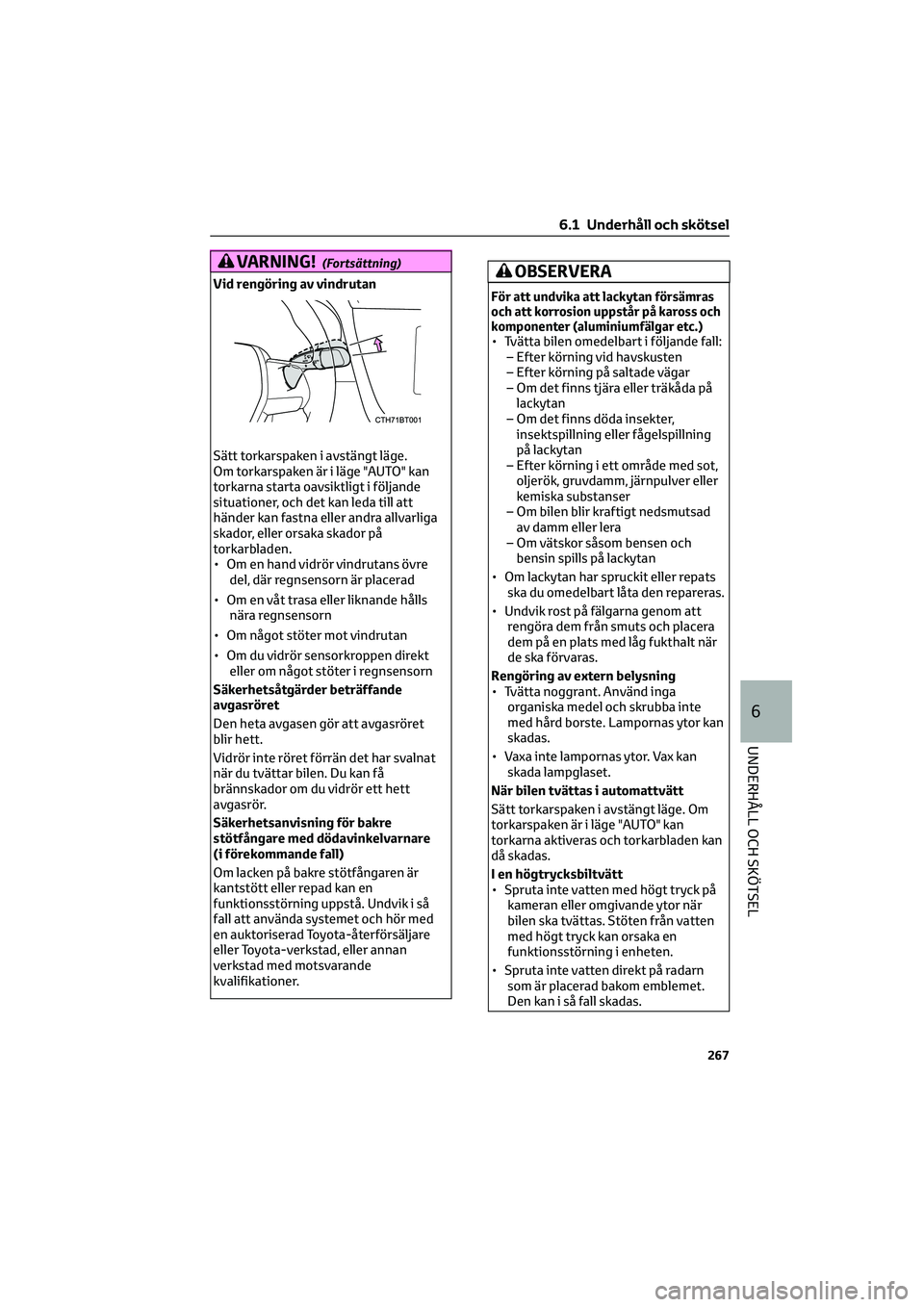

VARNING!(Fortsättning)
Vid rengöring av vindrutan
Sätt torkarspaken i avstängt läge.
Om torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasröret
Den heta avgasen gör att avgasröret
blir hett.
Vidrör inte röret förrän det har svalnat
när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett
avgasrör.
Säkerhetsanvisning för bakre
stötfångare med dödavinkelvarnare
(i förekommande fall)
Om lacken på bakre stötfångaren är
kantstött eller repad kan en
funktionsstörning uppstå. Undvik i så
fall att använda systemet och hör med
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
OBSERVERA
För att undvika att lackytan försämras
och att korrosion uppstår på kaross och
komponenter (aluminiumfälgar etc.)
• Tvätta bilen omedelbart i följande fall:
– Efter körning vid havskusten
– Efter körning på saltade vägar
– Om det finns tjära eller träkåda på
lackytan
– Om det finns döda insekter,
insektspillning eller fågelspillning
på lackytan
– Efter körning i ett område med sot,
oljerök, gruvdamm, järnpulver eller
kemiska substanser
– Om bilen blir kraftigt nedsmutsad
av damm eller lera
– Om vätskor såsom bensen och
bensin spills på lackytan
• Om lackytan har spruckit eller repats
ska du omedelbart låta den repareras.
• Undvik rost på fälgarna genom att
rengöra dem från smuts och placera
dem på en plats med låg fukthalt när
de ska förvaras.
Rengöring av extern belysning
• Tvätta noggrant. Använd inga
organiska medel och skrubba inte
med hård borste. Lampornas ytor kan
skadas.
• Vaxa inte lampornas ytor. Vax kan
skada lampglaset.
När bilen tvättas i automattvätt
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna aktiveras och torkarbladen kan
då skadas.
I en högtrycksbiltvätt
• Spruta inte vatten med högt tryck på
kameran eller omgivande ytor när
bilen ska tvättas. Stöten från vatten
med högt tryck kan orsaka en
funktionsstörning i enheten.
• Spruta inte vatten direkt på radarn
som är placerad bakom emblemet.
Den kan i så fall skadas.
6.1 Underhåll och skötsel
267
6
UNDERHÅLL OCH SKÖTSEL
