sensor TOYOTA CAMRY 2022 Bruksanvisningar (in Swedish)

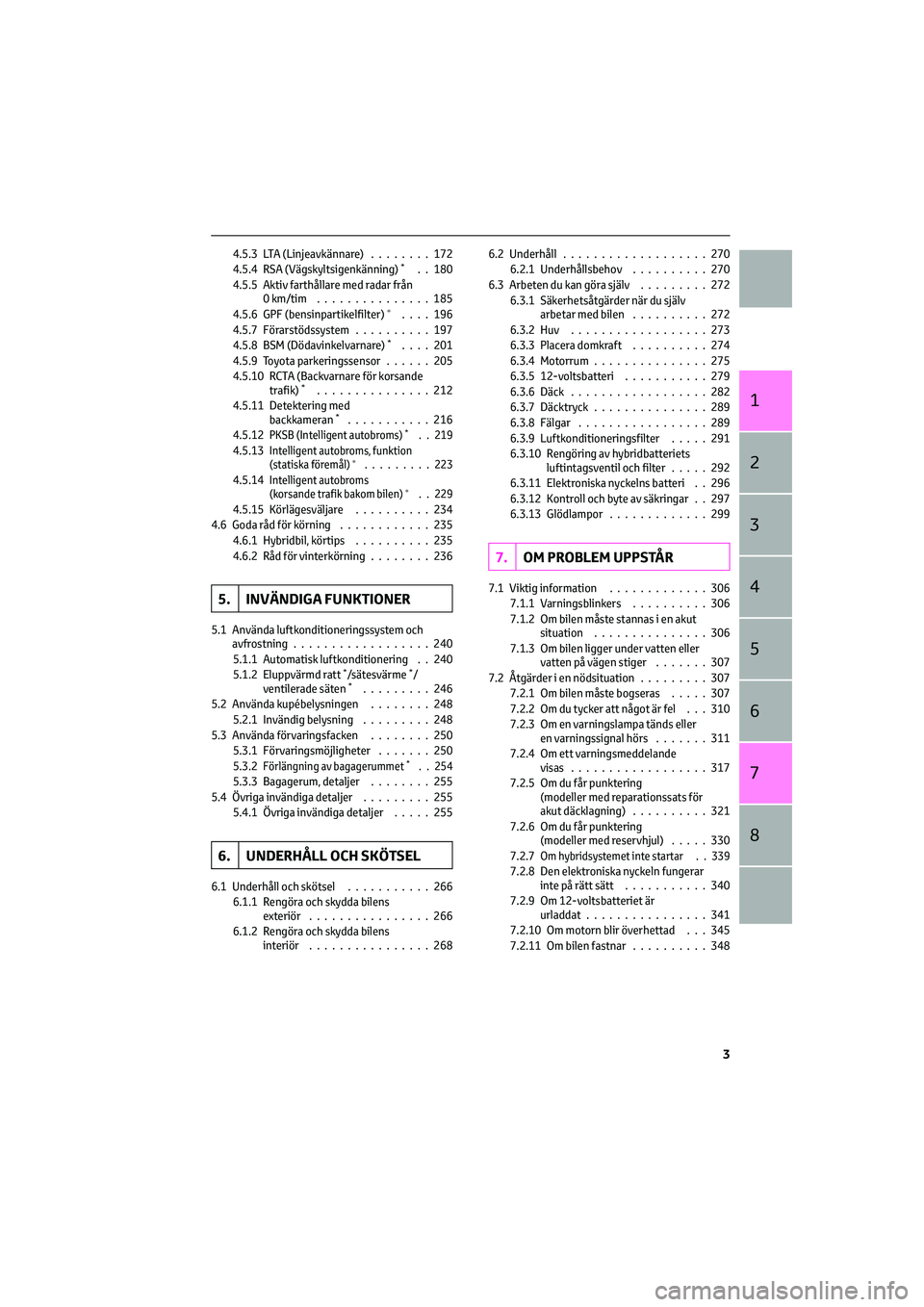

4.5.3 LTA (Linjeavkännare)........172
4.5.4 RSA (Vägskyltsigenkänning)*. . 180
4.5.5 Aktiv farthållare med radar från
0km/tim ...............185
4.5.6 GPF (bensinpartikelfilter)
∗....196
4.5.7 Förarstödssystem..........197
4.5.8 BSM (Dödavinkelvarnare)
*....201
4.5.9 Toyota parkeringssensor......205
4.5.10 RCTA (Backvarnare för korsande
trafik)
*...............212
4.5.11 Detektering med
backkameran
*...........216
4.5.12PKSB (Intelligent autobroms)*. . 2194.5.13Intelligent autobroms, funktion
(statiska föremål)∗.........2234.5.14Intelligent autobroms
(korsande trafik bakom bilen)∗. . 2294.5.15 Körlägesväljare..........234
4.6 Goda råd för körning............235
4.6.1 Hybridbil, körtips..........235
4.6.2 Råd för vinterkörning........236
5. INVÄNDIGA FUNKTIONER
5.1 Använda luftkonditioneringssystem och
avfrostning..................240
5.1.1 Automatisk luftkonditionering . . 240
5.1.2 Eluppvärmd ratt
*/sätesvärme*/
ventilerade säten*.........246
5.2 Använda kupébelysningen........248
5.2.1 Invändig belysning.........248
5.3 Använda förvaringsfacken........250
5.3.1 Förvaringsmöjligheter.......250
5.3.2
Förlängning av bagagerummet*. . 2545.3.3 Bagagerum, detaljer........255
5.4 Övriga invändiga detaljer.........255
5.4.1 Övriga invändiga detaljer.....255
6. UNDERHÅLL OCH SKÖTSEL
6.1 Underhåll och skötsel...........266
6.1.1 Rengöra och skydda bilens
exteriör................266
6.1.2 Rengöra och skydda bilens
interiör................2686.2 Underhåll...................270
6.2.1 Underhållsbehov..........270
6.3 Arbeten du kan göra själv.........272
6.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........272
6.3.2 Huv..................273
6.3.3 Placera domkraft..........274
6.3.4 Motorrum...............275
6.3.5 12-voltsbatteri...........279
6.3.6 Däck..................282
6.3.7 Däcktryck...............289
6.3.8 Fälgar.................289
6.3.9 Luftkonditioneringsfilter.....291
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....292
6.3.11 Elektroniska nyckelns batteri . . 296
6.3.12 Kontroll och byte av säkringar . . 297
6.3.13 Glödlampor.............299
7.OM PROBLEM UPPSTÅR
7.1 Viktig information.............306
7.1.1 Varningsblinkers..........306
7.1.2 Om bilen måste stannas i en akut
situation...............306
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......307
7.2 Åtgärder i en nödsituation.........307
7.2.1 Om bilen måste bogseras.....307
7.2.2 Om du tycker att något är fel . . . 310
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......311
7.2.4 Om ett varningsmeddelande
visas..................317
7.2.5 Om du får punktering
(modeller med reparationssats för
akut däcklagning)..........321
7.2.6 Om du får punktering
(modeller med reservhjul).....330
7.2.7
Om hybridsystemet inte startar . . 3397.2.8 Den elektroniska nyckeln fungerar
inte på rätt sätt...........340
7.2.9 Om 12-voltsbatteriet är
urladdat................341
7.2.10 Om motorn blir överhettad . . . 345
7.2.11 Om bilen fastnar..........348
3
1
2
3
4
5
6
7
8

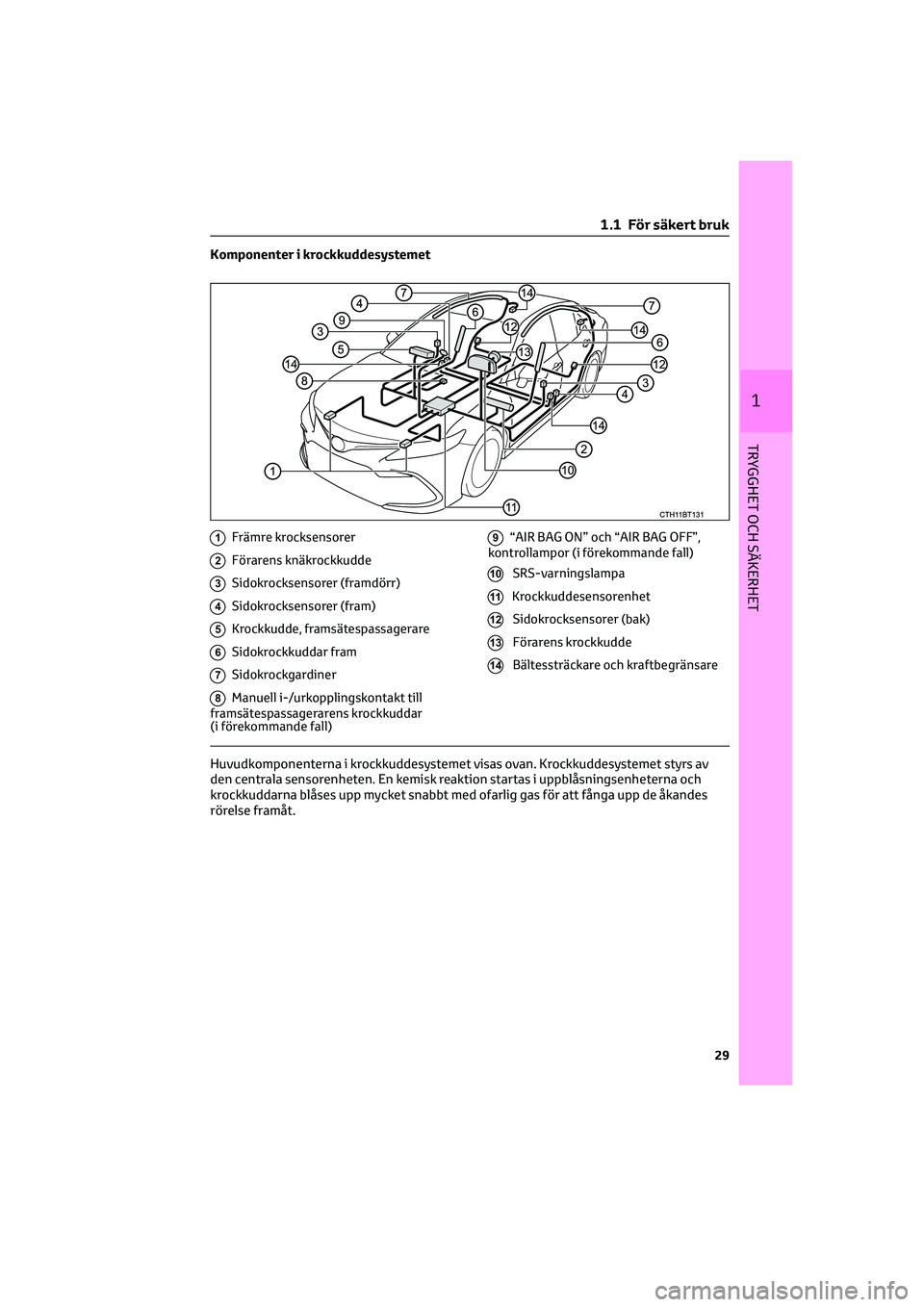

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Förarens knäkrockkudde
3Sidokrocksensorer (framdörr)
4Sidokrocksensorer (fram)
5Krockkudde, framsätespassagerare
6Sidokrockkuddar fram
7Sidokrockgardiner
8Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
9“AIR BAG ON” och “AIR BAG OFF”,
kontrollampor (i förekommande fall)
10SRS-varningslampa
11Krockkuddesensorenhet
12Sidokrocksensorer (bak)
13Förarens krockkudde
14Bältessträckare och kraftbegränsare
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
29
1
TRYGGHET OCH SÄKERHET

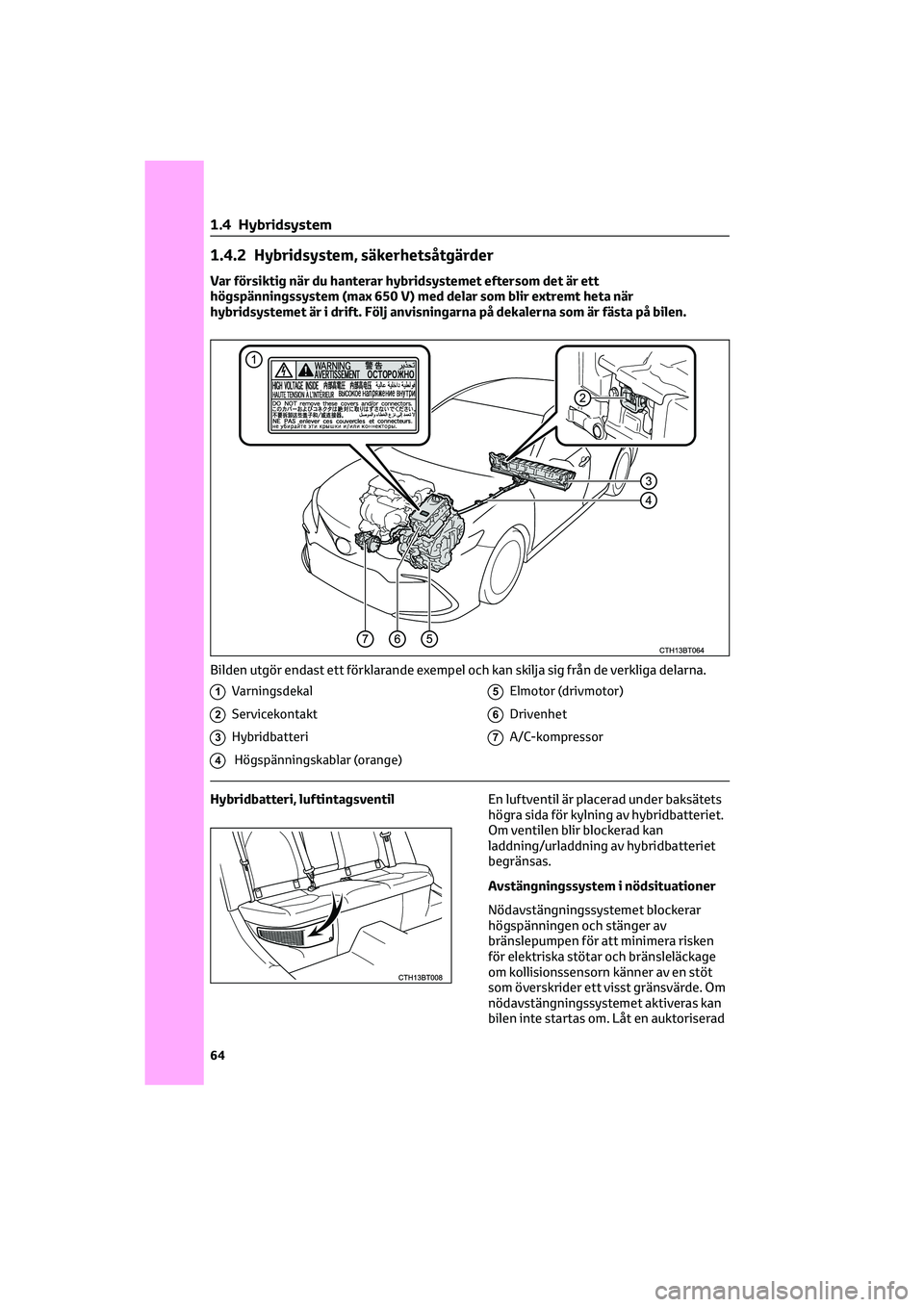

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (max 650 V) med delar som blir extremt heta när
hybridsystemet är i drift. Följ anvisningarna på dekalerna som är fästa på bilen.
1Varningsdekal
2Servicekontakt
3Hybridbatteri
4Högspänningskablar (orange)
5Elmotor (drivmotor)
6Drivenhet
7A/C-kompressor
Hybridbatteri, luftintagsventilEn luftventil är placerad under baksätets
högra sida för kylning av hybridbatteriet.
Om ventilen blir blockerad kan
laddning/urladdning av hybridbatteriet
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
64

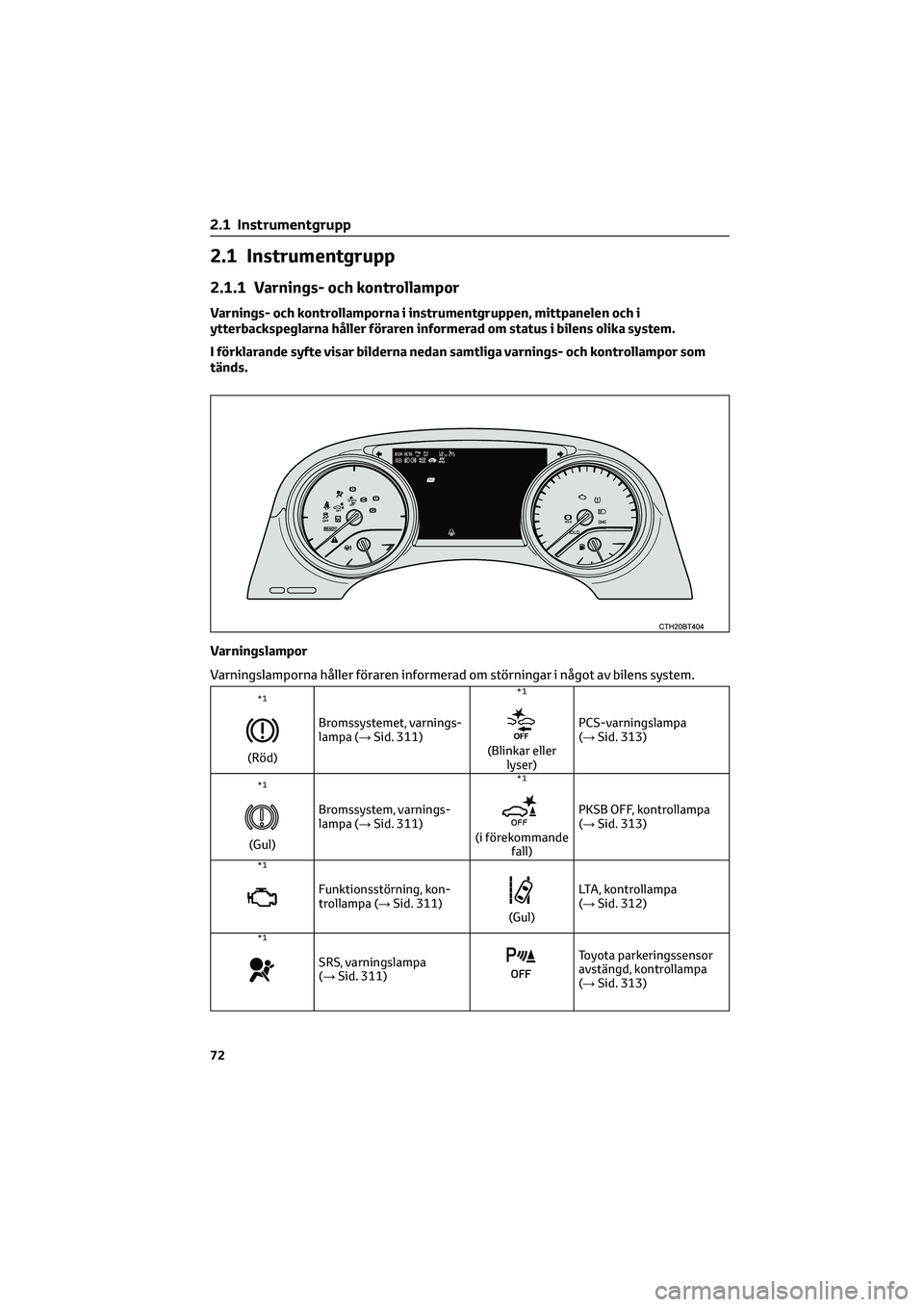

2.1 Instrumentgrupp
2.1.1 Varnings- och kontrollampor
Varnings- och kontrollamporna i instrumentgruppen, mittpanelen och i
ytterbackspeglarna håller föraren informerad om status i bilens olika system.
I förklarande syfte visar bilderna nedan samtliga varnings- och kontrollampor som
tänds.
Varningslampor
Varningslamporna håller föraren informerad om störningar i något av bilens system.
*1
(Röd)Bromssystemet, varnings-
lampa (→Sid. 311)
*1
(Blinkar eller
lyser)PCS-varningslampa
(→Sid. 313)
*1
(Gul)Bromssystem, varnings-
lampa (→Sid. 311)
*1
(i förekommande
fall)PKSB OFF, kontrollampa
(→Sid. 313)
*1
Funktionsstörning, kon-
trollampa (→Sid. 311)
(Gul)LTA, kontrollampa
(→Sid. 312)
*1
SRS, varningslampa
(→Sid. 311)Toyota parkeringssensor
avstängd, kontrollampa
(→Sid. 313)
2.1 Instrumentgrupp
72

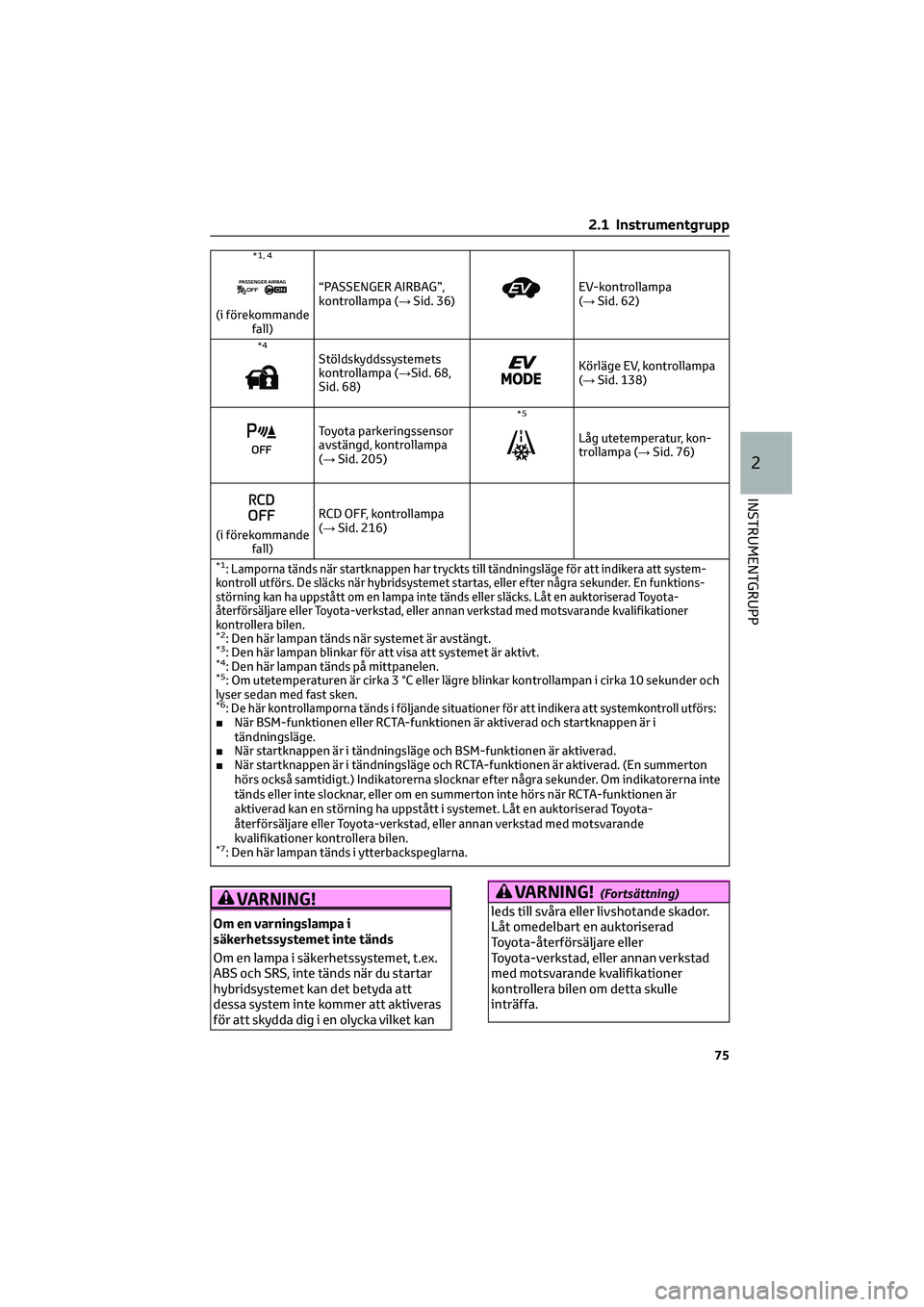

*1, 4
(i förekommande
fall)“PASSENGER AIRBAG”,
kontrollampa (→Sid. 36)
EV-kontrollampa
(→Sid. 62)
*4Stöldskyddssystemets
kontrollampa (→Sid. 68,
Sid. 68)Körläge EV, kontrollampa
(→Sid. 138)
Toyota parkeringssensor
avstängd, kontrollampa
(→Sid. 205)
*5
Låg utetemperatur, kon-
trollampa (→Sid. 76)
(i förekommande
fall)RCD OFF, kontrollampa
(→Sid. 216)
*1:Lamporna tänds när startknappen har tryckts till tändningsläge för att indikera att system-
kontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder. En funktions-
störning kan ha uppstått om en lampa inte tänds eller släcks. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen.
*2: Den här lampan tänds när systemet är avstängt.*3: Den här lampan blinkar för att visa att systemet är aktivt.*4: Den här lampan tänds på mittpanelen.*5: Om utetemperaturen är cirka 3 °C eller lägre blinkar kontrollampan i cirka 10 sekunder och
lyser sedan med fast sken.
*6:De här kontrollamporna tänds i följande situationer för att indikera att systemkontroll utförs:■När BSM-funktionen eller RCTA-funktionen är aktiverad och startknappen är i
tändningsläge.
■När startknappen är i tändningsläge och BSM-funktionen är aktiverad.
■När startknappen är i tändningsläge och RCTA-funktionen är aktiverad. (En summerton
hörs också samtidigt.) Indikatorerna slocknar efter några sekunder. Om indikatorerna inte
tänds eller inte slocknar, eller om en summerton inte hörs när RCTA-funktionen är
aktiverad kan en störning ha uppstått i systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
*7: Den här lampan tänds i ytterbackspeglarna.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
ABS och SRS, inte tänds när du startar
hybridsystemet kan det betyda att
dessa system inte kommer att aktiveras
för att skydda dig i en olycka vilket kan
VARNING!(Fortsättning)
leds till svåra eller livshotande skador.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
2.1 Instrumentgrupp
75
2
INSTRUMENTGRUPP

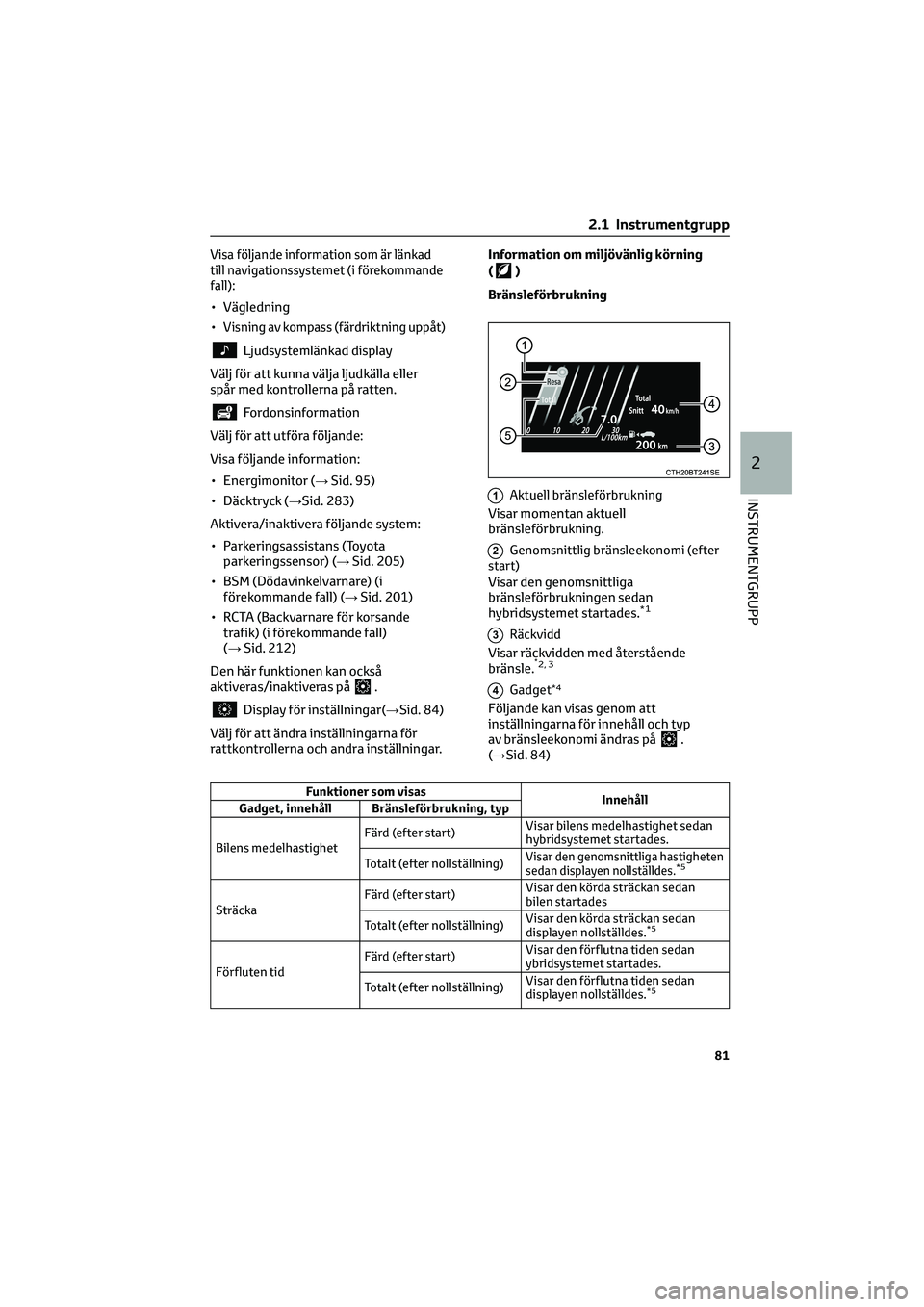

Visa följande information som är länkad
till navigationssystemet (i förekommande
fall):
• Vägledning
•
Visning av kompass (färdriktning uppåt)
Ljudsystemlänkad display
Välj för att kunna välja ljudkälla eller
spår med kontrollerna på ratten.
Fordonsinformation
Välj för att utföra följande:
Visa följande information:
• Energimonitor (→ Sid. 95)
• Däcktryck (→Sid. 283)
Aktivera/inaktivera följande system:
• Parkeringsassistans (Toyota parkeringssensor) (→ Sid. 205)
• BSM (Dödavinkelvarnare) (i förekommande fall) (→ Sid. 201)
• RCTA (Backvarnare för korsande trafik) (i förekommande fall)
(→ Sid. 212)
Den här funktionen kan också
aktiveras/inaktiveras på
.
Display för inställningar(→Sid. 84)
Välj för att ändra inställningarna för
rattkontrollerna och andra inställningar. Information om miljövänlig körning
(
)
Bränsleförbrukning
1Aktuell bränsleförbrukning
Visar momentan aktuell
bränsleförbrukning.
2Genomsnittlig bränsleekonomi (efter
start)
Visar den genomsnittliga
bränsleförbrukningen sedan
hybridsystemet startades.
*1
3Räckvidd
Visar räckvidden med återstående
bränsle.*2, 3
4Gadget*4
Följande kan visas genom att
inställningarna för innehåll och typ
av bränsleekonomi ändras på
.
(→Sid. 84)
Funktioner som visas Innehåll
Gadget, innehåll Bränsleförbrukning, typ
Bilens medelhastighet Färd (efter start)
Visar bilens medelhastighet sedan
hybridsystemet startades.
Totalt (efter nollställning)
Visar den genomsnittliga hastigheten
sedan displayen nollställdes.*5
Sträcka Färd (efter start)
Visar den körda sträckan sedan
bilen startades
Totalt (efter nollställning) Visar den körda sträckan sedan
displayen nollställdes.
*5
Förfluten tidFärd (efter start)
Visar den förflutna tiden sedan
ybridsystemet startades.
Totalt (efter nollställning) Visar den förflutna tiden sedan
displayen nollställdes.
*5
2.1 Instrumentgrupp
81
2
INSTRUMENTGRUPP

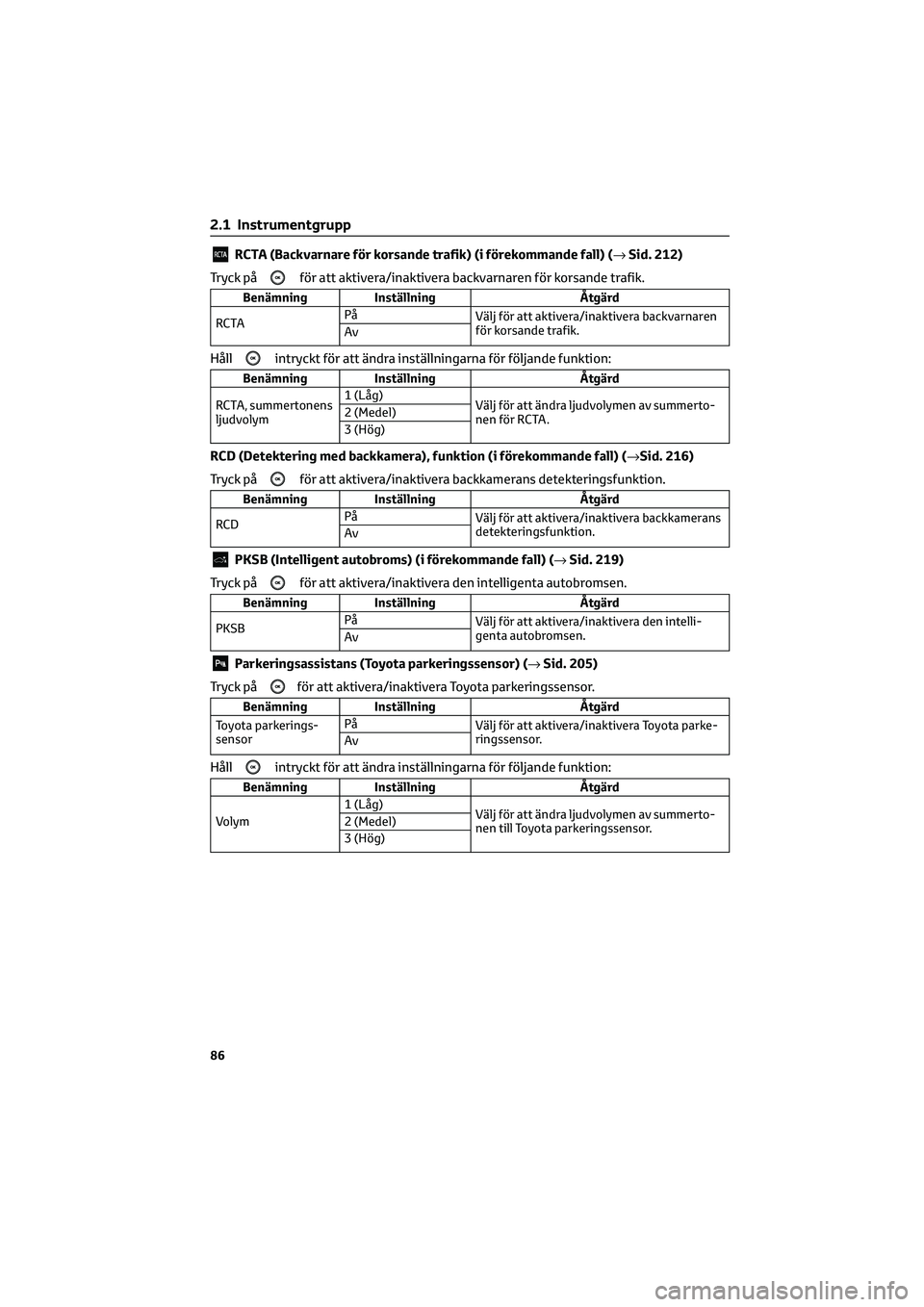

RCTA (Backvarnare för korsande trafik) (i förekommande fall) (→Sid. 212)
Tryck på
för att aktivera/inaktivera backvarnaren för korsande trafik.
Benämning Inställning Åtgärd
RCTAPå
Välj för att aktivera/inaktivera backvarnaren
för korsande trafik.
Av
Hållintryckt för att ändra inställningarna för följande funktion:
Benämning Inställning Åtgärd
RCTA, summertonens
ljudvolym1 (Låg)
Välj för att ändra ljudvolymen av summerto-
nen för RCTA. 2 (Medel)
3 (Hög)
RCD (Detektering med backkamera), funktion (i förekommande fall) (→Sid. 216)
Tryck på
för att aktivera/inaktivera backkamerans detekteringsfunktion.
Benämning Inställning Åtgärd
RCDPå
Välj för att aktivera/inaktivera backkamerans
detekteringsfunktion.
Av
PKSB (Intelligent autobroms) (i förekommande fall) (→Sid. 219)
Tryck på
för att aktivera/inaktivera den intelligenta autobromsen.
Benämning Inställning Åtgärd
PKSBPå
Välj för att aktivera/inaktivera den intelli-
genta autobromsen.
Av
Parkeringsassistans (Toyota parkeringssensor) (→Sid. 205)
Tryck på
för att aktivera/inaktivera Toyota parkeringssensor.
Benämning Inställning Åtgärd
Toyota parkerings-
sensorPå
Välj för att aktivera/inaktivera Toyota parke-
ringssensor.
Av
Hållintryckt för att ändra inställningarna för följande funktion:
Benämning Inställning Åtgärd
Volym1 (Låg)
Välj för att ändra ljudvolymen av summerto-
nen till Toyota parkeringssensor. 2 (Medel)
3 (Hög)
2.1 Instrumentgrupp
86

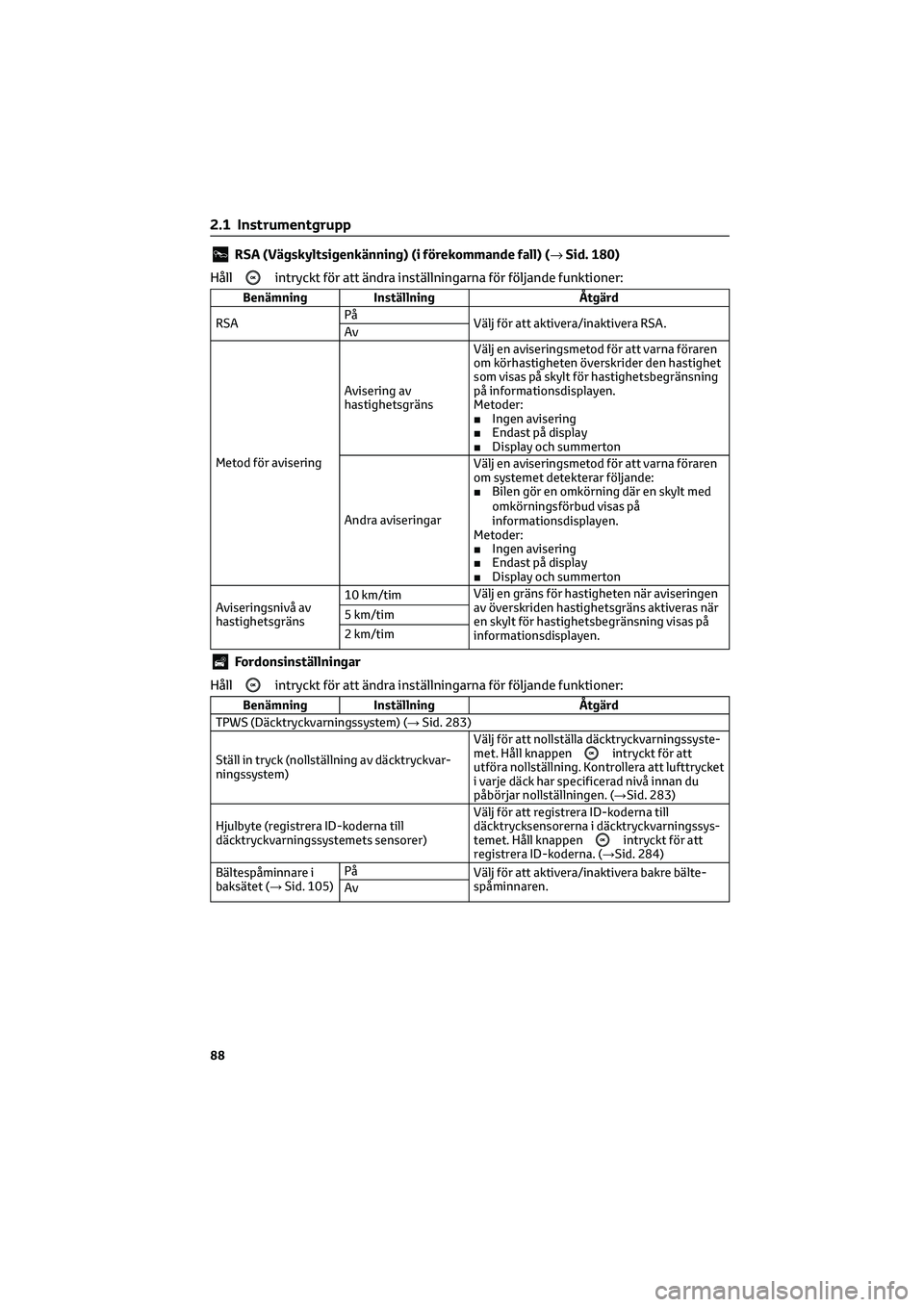

RSA (Vägskyltsigenkänning) (i förekommande fall) (→Sid. 180)
Håll
intryckt för att ändra inställningarna för följande funktioner:
Benämning Inställning Åtgärd
RSAPå
Välj för att aktivera/inaktivera RSA.
Av
Metod för aviseringAvisering av
hastighetsgränsVälj en aviseringsmetod för att varna föraren
om körhastigheten överskrider den hastighet
som visas på skylt för hastighetsbegränsning
på informationsdisplayen.
Metoder:
■Ingen avisering
■Endast på display
■Display och summerton
Andra aviseringarVälj en aviseringsmetod för att varna föraren
om systemet detekterar följande:
■Bilen gör en omkörning där en skylt med
omkörningsförbud visas på
informationsdisplayen.
Metoder:
■Ingen avisering
■Endast på display
■Display och summerton
Aviseringsnivå av
hastighetsgräns10 km/timVälj en gräns för hastigheten när aviseringen
av överskriden hastighetsgräns aktiveras när
en skylt för hastighetsbegränsning visas på
informationsdisplayen. 5 km/tim
2 km/tim
Fordonsinställningar
Håll
intryckt för att ändra inställningarna för följande funktioner:
Benämning Inställning Åtgärd
TPWS (Däcktryckvarningssystem) (→Sid. 283)
Ställ in tryck (nollställning av däcktryckvar-
ningssystem)Välj för att nollställa däcktryckvarningssyste-
met. Håll knappen
intryckt för att
utföra nollställning. Kontrollera att lufttrycket
i varje däck har specificerad nivå innan du
påbörjar nollställningen. (→Sid. 283)
Hjulbyte (registrera ID-koderna till
däcktryckvarningssystemets sensorer)Välj för att registrera ID-koderna till
däcktrycksensorerna i däcktryckvarningssys-
temet. Håll knappen
intryckt för att
registrera ID-koderna. (→Sid. 284)
Bältespåminnare i
baksätet (→Sid. 105)På
Välj för att aktivera/inaktivera bakre bälte-
spåminnaren.
Av
2.1 Instrumentgrupp
88

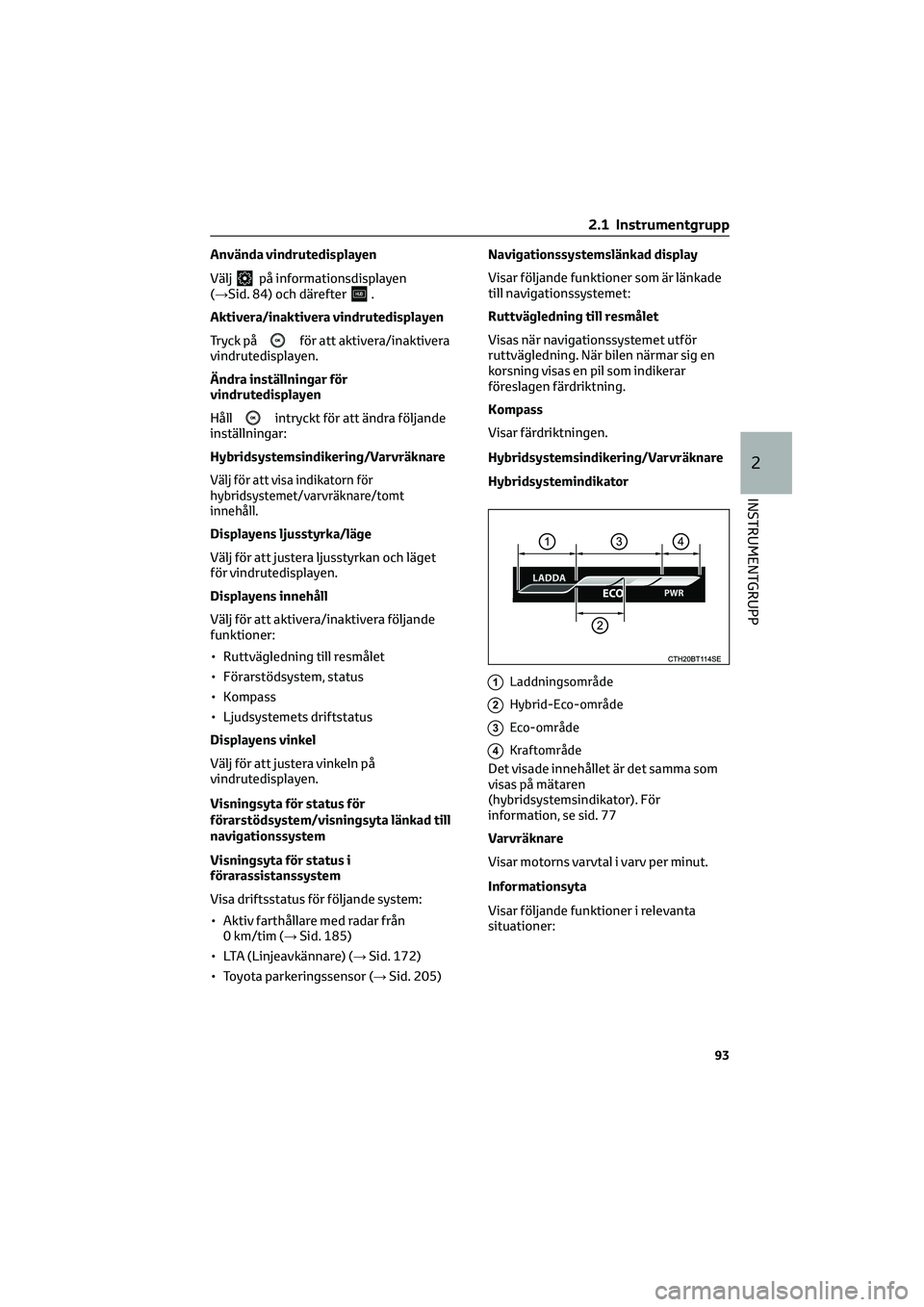

Använda vindrutedisplayen
Välj
på informationsdisplayen
(→Sid. 84) och därefter.
Aktivera/inaktivera vindrutedisplayen
Tryck på
för att aktivera/inaktivera
vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll
intryckt för att ändra följande
inställningar:
Hybridsystemsindikering/Varvräknare
Välj för att visa indikatorn för
hybridsystemet/varvräknare/tomt
innehåll.
Displayens ljusstyrka/läge
Välj för att justera ljusstyrkan och läget
för vindrutedisplayen.
Displayens innehåll
Välj för att aktivera/inaktivera följande
funktioner:
• Ruttvägledning till resmålet
• Förarstödsystem, status
• Kompass
• Ljudsystemets driftstatus
Displayens vinkel
Välj för att justera vinkeln på
vindrutedisplayen.
Visningsyta för status för
förarstödsystem/visningsyta länkad till
navigationssystem
Visningsyta för status i
förarassistanssystem
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från 0 km/tim (→ Sid. 185)
• LTA (Linjeavkännare) (→ Sid. 172)
• Toyota parkeringssensor (→ Sid. 205)Navigationssystemslänkad display
Visar följande funktioner som är länkade
till navigationssystemet:
Ruttvägledning till resmålet
Visas när navigationssystemet utför
ruttvägledning. När bilen närmar sig en
korsning visas en pil som indikerar
föreslagen färdriktning.
Kompass
Visar färdriktningen.
Hybridsystemsindikering/Varvräknare
Hybridsystemindikator
1Laddningsområde
2Hybrid-Eco-område
3Eco-område
4Kraftområde
Det visade innehållet är det samma som
visas på mätaren
(hybridsystemsindikator). För
information, se sid. 77
Varvräknare
Visar motorns varvtal i varv per minut.
Informationsyta
Visar följande funktioner i relevanta
situationer:
2.1 Instrumentgrupp
93
2
INSTRUMENTGRUPP

OBSERVERA(Fortsättning)

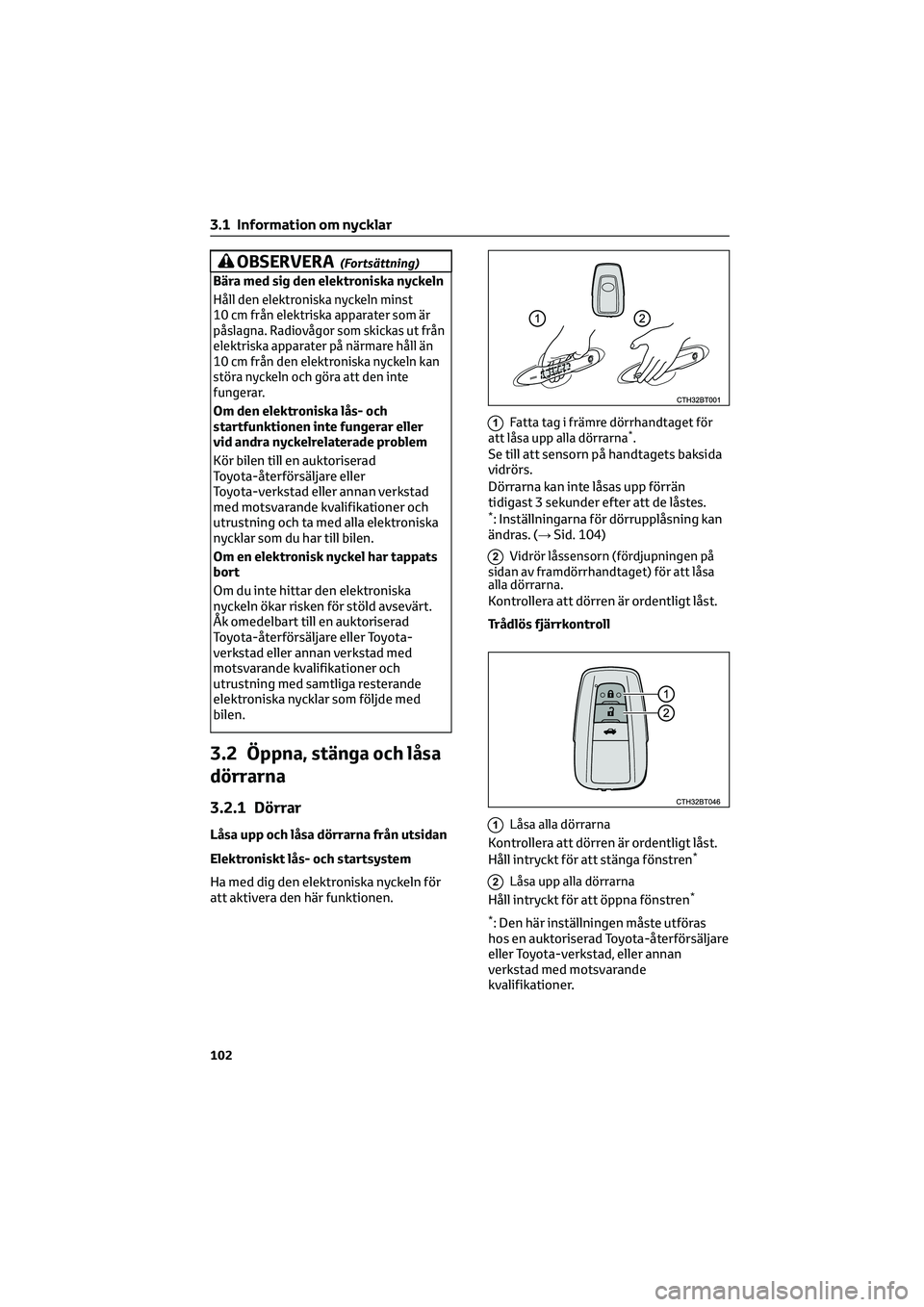

Bära med sig den elektroniska nyckeln
Håll den elektroniska nyckeln minst
10 cm från elektriska apparater som är
påslagna. Radiovågor som skickas ut från
elektriska apparater på närmare håll än
10 cm från den elektroniska nyckeln kan
störa nyckeln och göra att den inte
fungerar.
Om den elektroniska lås- och
startfunktionen inte fungerar eller
vid andra nyckelrelaterade problem
Kör bilen till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och ta med alla elektroniska
nycklar som du har till bilen.
Om en elektronisk nyckel har tappats
bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Dörrar
Låsa upp och låsa dörrarna från utsidan
Elektroniskt lås- och startsystem
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna*.
Se till att sensorn på handtagets baksida
vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
*: Inställningarna för dörrupplåsning kan
ändras. (→Sid. 104)
2Vidrör låssensorn (fördjupningen på
sidan av framdörrhandtaget) för att låsa
alla dörrarna.
Kontrollera att dörren är ordentligt låst.
Trådlös fjärrkontroll
1Låsa alla dörrarna
Kontrollera att dörren är ordentligt låst.
Håll intryckt för att stänga fönstren*
2Låsa upp alla dörrarna
Håll intryckt för att öppna fönstren*
*
: Den här inställningen måste utföras
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
3.1 Information om nycklar
102
