sensor TOYOTA CAMRY 2022 Instructieboekje (in Dutch)

2444-3. Bedienen van verlichting en ruitenwissers
CAMRY_HV_EE

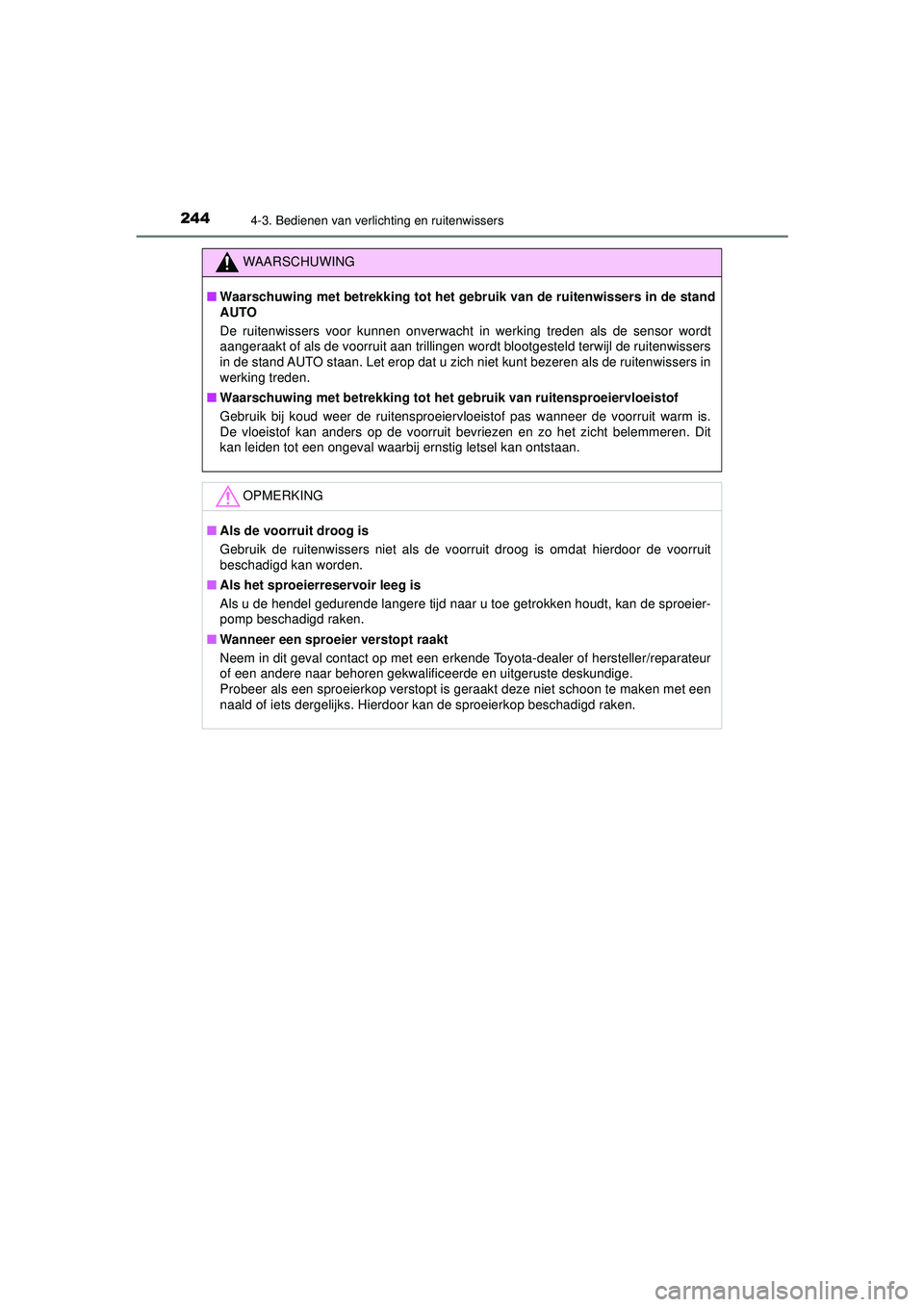

WAARSCHUWING
■Waarschuwing met betrekking tot het gebr uik van de ruitenwissers in de stand
AUTO
De ruitenwissers voor kunnen onverwacht in werking treden als de sensor wordt
aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat u zich niet kunt bezeren als de ruitenwissers in
werking treden.
■ Waarschuwing met betrekking tot het gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeiervloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
■ Als het sproeierreservoir leeg is
Als u de hendel gedurende langere tijd naar u toe getrokken houdt, kan de sproeier-
pomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken met een
naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd raken.
CAMRY_HV_OM_Europe_OM33F05E.book Page 244 Wednesday, January 20, 2021 6:09 PM

2524-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

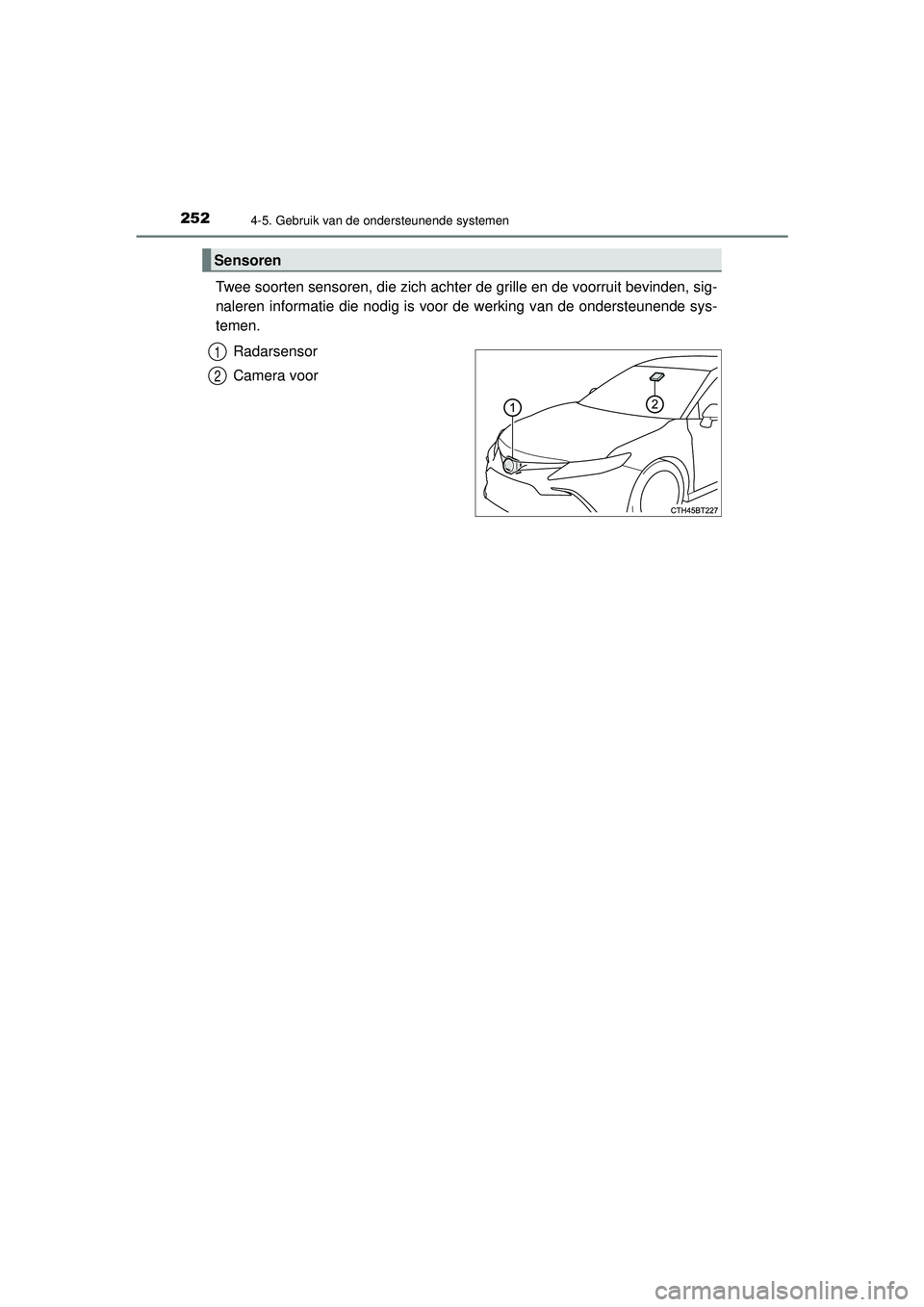

Twee soorten sensoren, die zich achter de grille en de voorruit bevinden, sig-
naleren informatie die nodig is voor de werking van de ondersteunende sys-
temen.Radarsensor
Camera voor
Sensoren
1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 252 Wednesday, January 20, 2021 6:09 PM

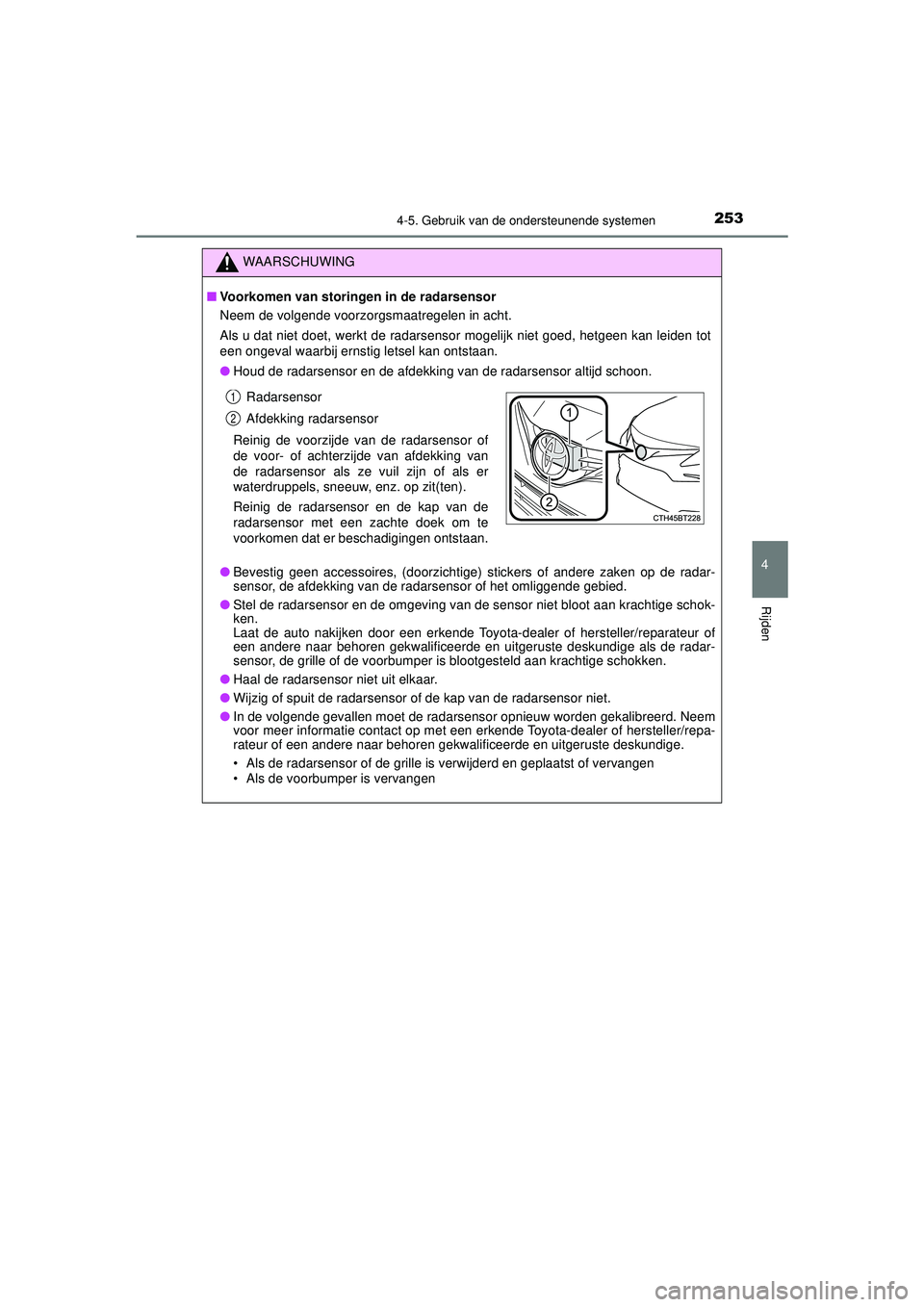

2534-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de radarsensor en de afdekking van de radarsensor altijd schoon.
● Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de radar-
sensor, de afdekking van de radarsensor of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krachtige schok-
ken.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als de radar-
sensor, de grille of de voorbumper is blootgesteld aan krachtige schokken.
● Haal de radarsensor niet uit elkaar.
● Wijzig of spuit de radarsensor of de kap van de radarsensor niet.
● In de volgende gevallen moet de radar sensor opnieuw worden gekalibreerd. Neem
voor meer informatie contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwali ficeerde en uitgeruste deskundige.
• Als de radarsensor of de grille is verwijderd en geplaatst of vervangen
• Als de voorbumper is vervangen
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ontstaan.1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 253 Wednesday, January 20, 2021 6:09 PM

2564-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

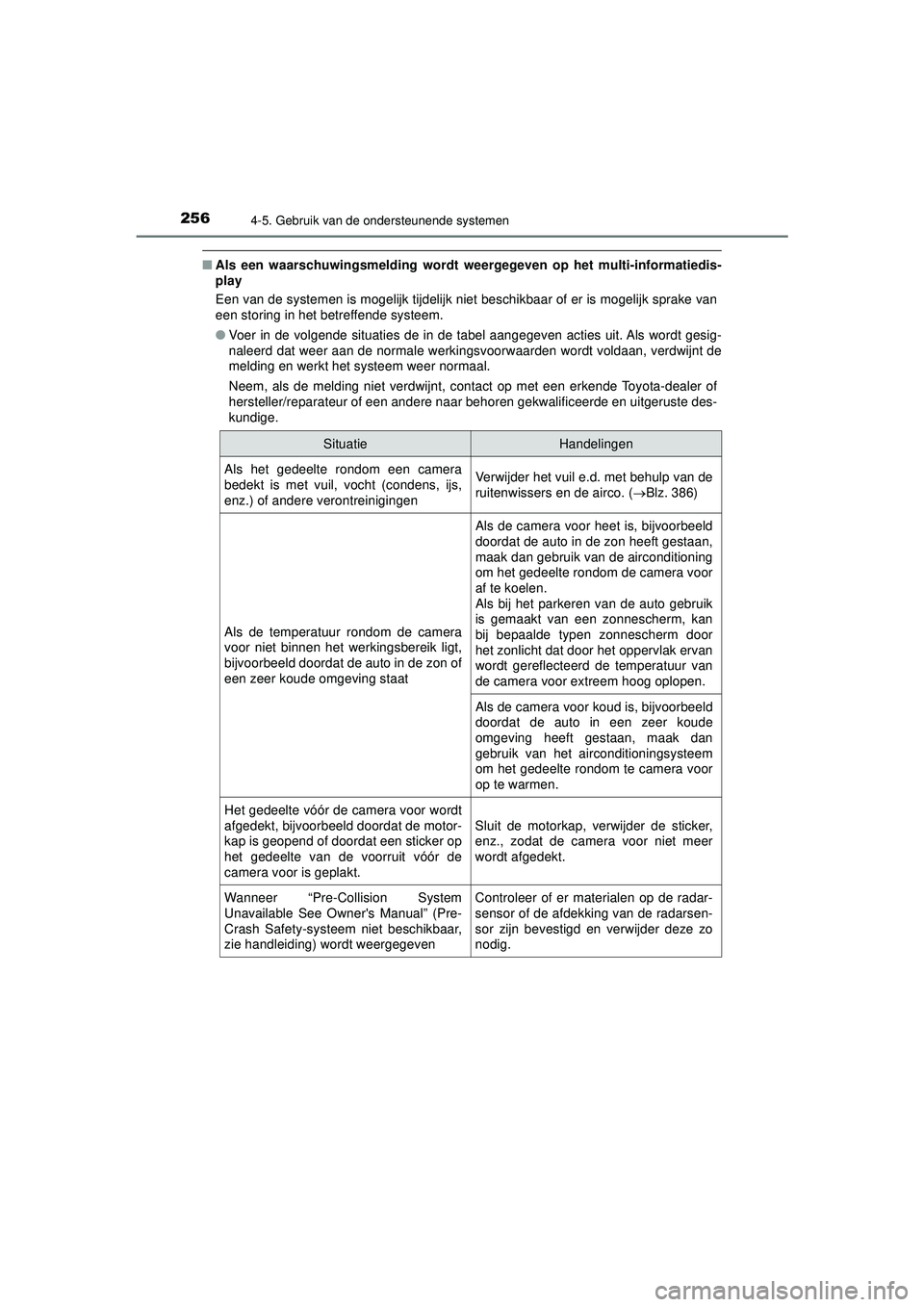

■Als een waarschuwingsmelding wordt weer gegeven op het multi-informatiedis-
play
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van
een storing in het betreffende systeem.
● Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt gesig-
naleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de
melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
SituatieHandelingen
Als het gedeelte rondom een camera
bedekt is met vuil, vocht (condens, ijs,
enz.) of andere verontreinigingenVerwijder het vuil e.d. met behulp van de
ruitenwissers en de airco. ( Blz. 386)
Als de temperatuur rondom de camera
voor niet binnen het werkingsbereik ligt,
bijvoorbeeld doordat de auto in de zon of
een zeer koude omgeving staat
Als de camera voor heet is, bijvoorbeeld
doordat de auto in de zon heeft gestaan,
maak dan gebruik van de airconditioning
om het gedeelte rondom de camera voor
af te koelen.
Als bij het parkeren van de auto gebruik
is gemaakt van een zonnescherm, kan
bij bepaalde typen zonnescherm door
het zonlicht dat door het oppervlak ervan
wordt gereflecteerd de temperatuur van
de camera voor extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude
omgeving heeft gestaan, maak dan
gebruik van het airconditioningsysteem
om het gedeelte rondom te camera voor
op te warmen.
Het gedeelte vóór de camera voor wordt
afgedekt, bijvoorbeeld doordat de motor-
kap is geopend of doordat een sticker op
het gedeelte van de voorruit vóór de
camera voor is geplakt. Sluit de motorkap, verwijder de sticker,
enz., zodat de camera voor niet meer
wordt afgedekt.
Wanneer “Pre-Collision System
Unavailable See Owner's Manual” (Pre-
Crash Safety-systeem niet beschikbaar,
zie handleiding) wordt weergegevenControleer of er materialen op de radar-
sensor of de afdekking van de radarsen-
sor zijn bevestigd en verwijder deze zo
nodig.
CAMRY_HV_OM_Europe_OM33F05E.book Page 256
Wednesday, January 20, 2021 6:09 PM

2584-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

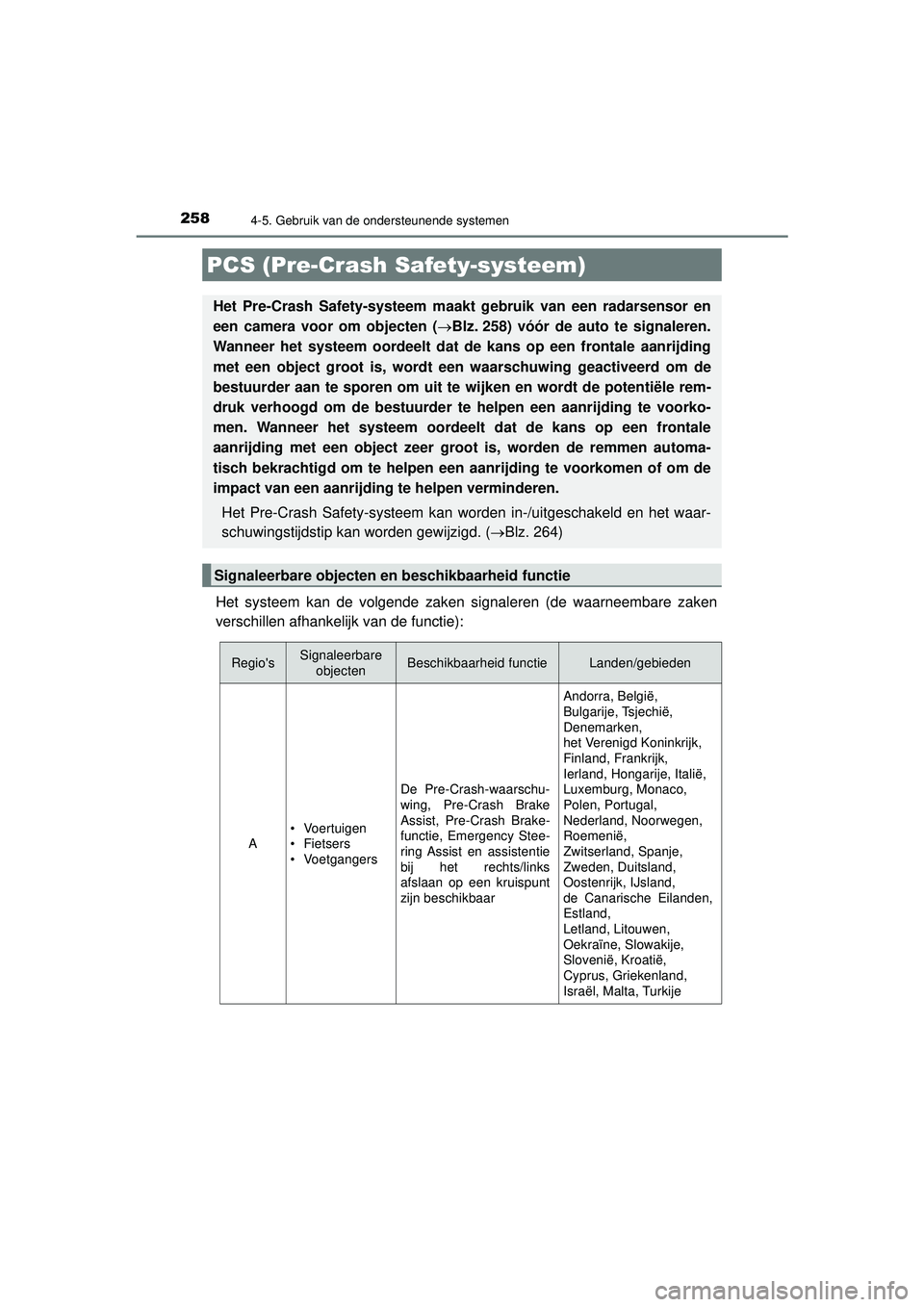

Het systeem kan de volgende zaken signaleren (de waarneembare zaken
verschillen afhankelijk van de functie):
PCS (Pre-Crash Safety-systeem)
Het Pre-Crash Safety-systeem maakt gebruik van een radarsensor en
een camera voor om objecten ( Blz. 258) vóór de auto te signaleren.
Wanneer het systeem oordeelt dat de kans op een frontale aanrijding
met een object groot is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële rem-
druk verhoogd om de bestuurder te helpen een aanrijding te voorko-
men. Wanneer het systeem oordeelt dat de kans op een frontale
aanrijding met een object zeer groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een aanrijding te voorkomen of om de
impact van een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het waar-
schuwingstijdstip kan worden gewijzigd. ( Blz. 264)
Signaleerbare objecten en beschikbaarheid functie
Regio'sSignaleerbare
objectenBeschikbaarheid functieLanden/gebieden
A• Voertuigen
•Fietsers
• Voetgangers
De Pre-Crash-waarschu-
wing, Pre-Crash Brake
Assist, Pre-Crash Brake-
functie, Emergency Stee-
ring Assist en assistentie
bij het rechts/links
afslaan op een kruispunt
zijn beschikbaar
Andorra, België,
Bulgarije, Tsjechië,
Denemarken,
het Verenigd Koninkrijk,
Finland, Frankrijk,
Ierland, Hongarije, Italië,
Luxemburg, Monaco,
Polen, Portugal,
Nederland, Noorwegen,
Roemenië,
Zwitserland, Spanje,
Zweden, Duitsland,
Oostenrijk, IJsland,
de Canarische Eilanden,
Estland,
Letland, Litouwen,
Oekraïne, Slowakije,
Slovenië, Kroatië,
Cyprus, Griekenland,
Israël, Malta, Turkije
CAMRY_HV_OM_Europe_OM33F05E.book Page 258 Wednesday, January 20, 2021 6:09 PM

2634-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

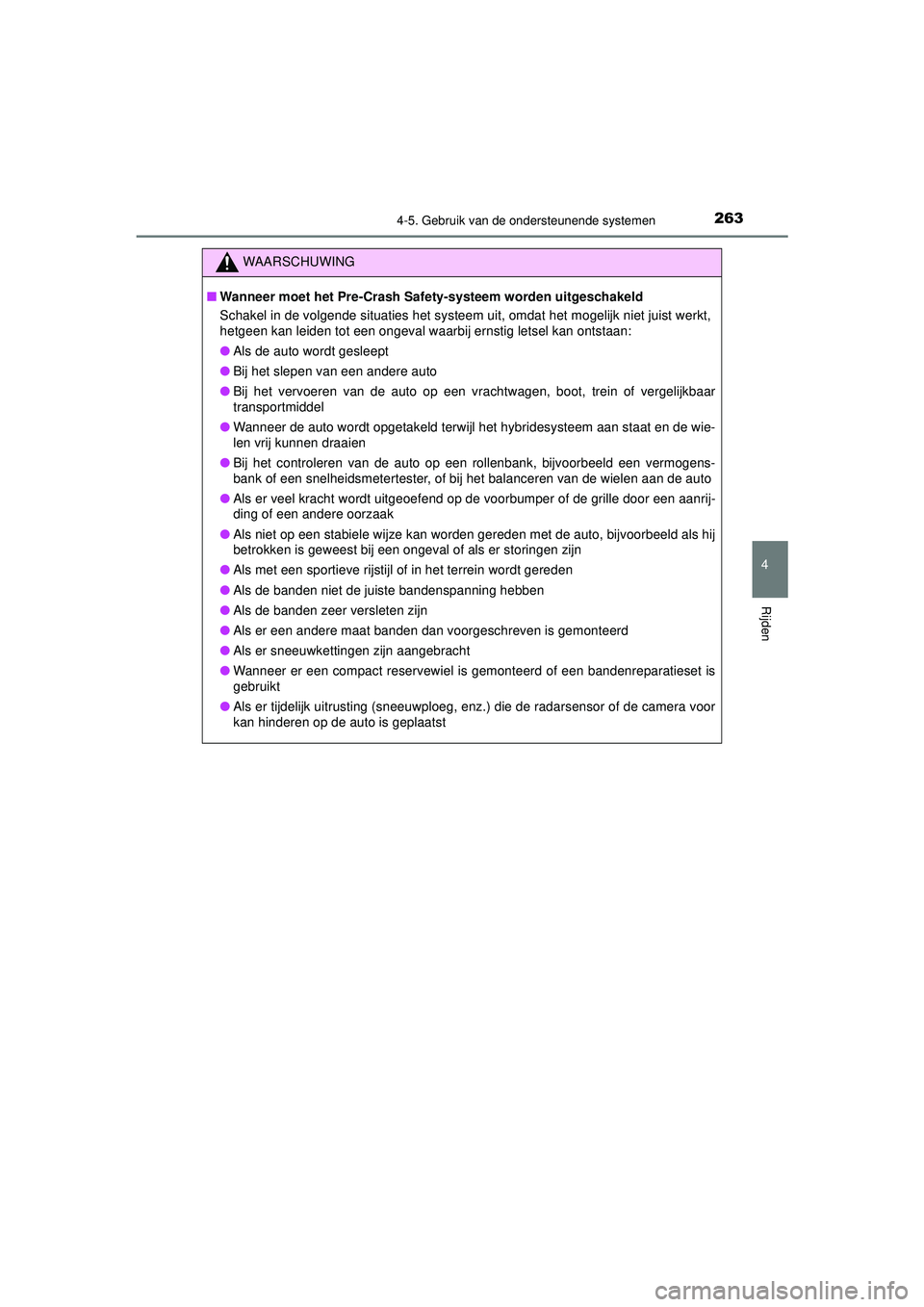

WAARSCHUWING
■Wanneer moet het Pre-Crash Safety-systeem worden uitgeschakeld
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet juist werkt,
hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan ontstaan:
● Als de auto wordt gesleept
● Bij het slepen van een andere auto
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
● Wanneer de auto wordt opgetakeld terwijl het hybridesysteem aan staat en de wie-
len vrij kunnen draaien
● Bij het controleren van de auto op een rollenbank, bijvoorbeeld een vermogens-
bank of een snelheidsmetertester, of bij het balanceren van de wielen aan de auto
● Als er veel kracht wordt uitgeoefend op de voorbumper of de grille door een aanrij-
ding of een andere oorzaak
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoorbeeld als hij
betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet de juiste bandenspanning hebben
● Als de banden zeer versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen zijn aangebracht
● Wanneer er een compact reservewiel is gemonteerd of een bandenreparatieset is
gebruikt
● Als er tijdelijk uitrusting (sneeuwploeg, enz.) die de radarsensor of de camera voor
kan hinderen op de auto is geplaatst
CAMRY_HV_OM_Europe_OM33F05E.book Page 263 Wednesday, January 20, 2021 6:09 PM

2704-5. Gebruik van de ondersteunende systemen

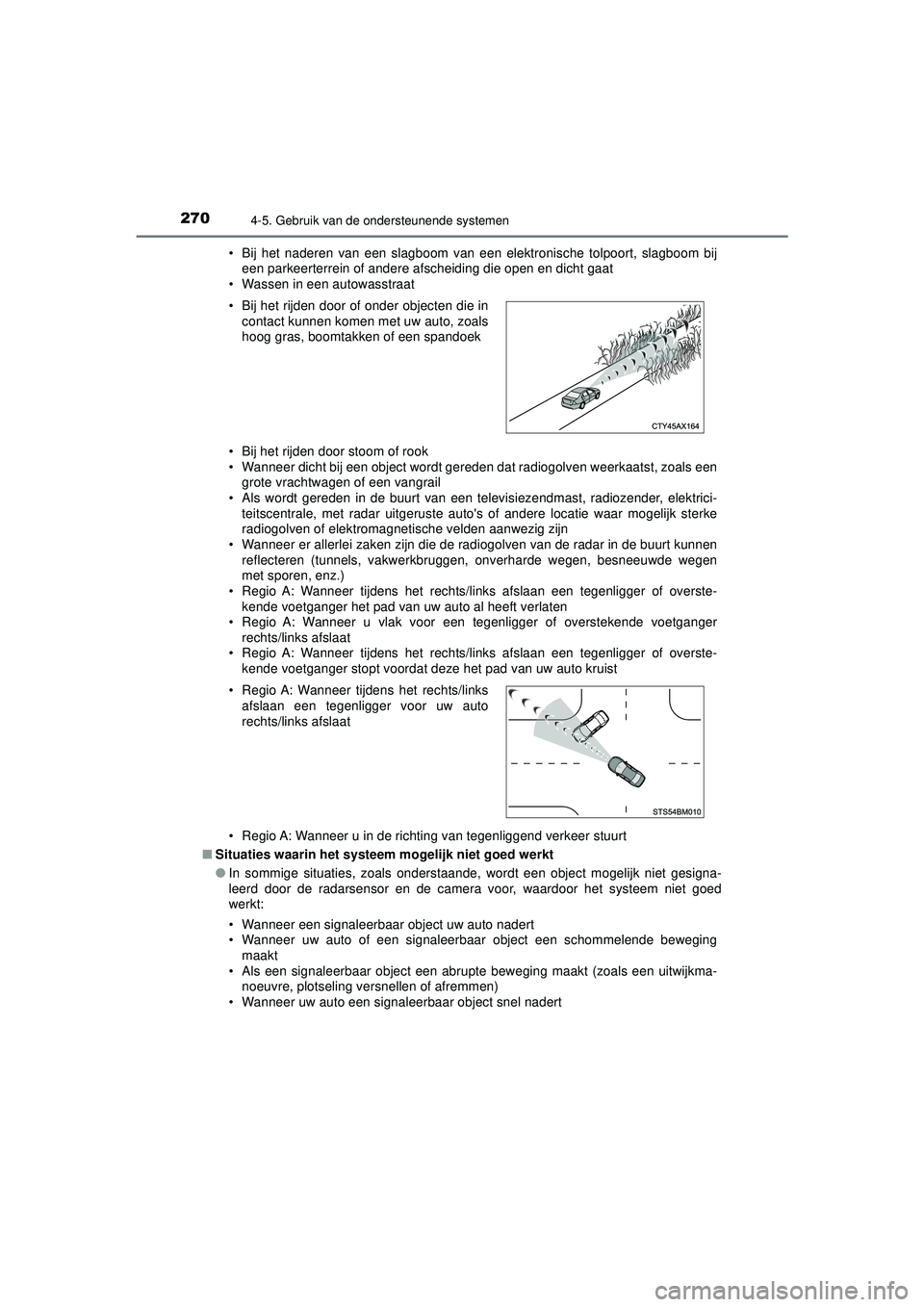

CAMRY_HV_EE• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij
een parkeerterrein of andere afscheiding die open en dicht gaat
• Wassen in een autowasstraat
• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gereden dat radiogolven weerkaatst, zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektrici-
teitscentrale, met radar uitgeruste auto' s of andere locatie waar mogelijk sterke
radiogolven of elektromagnetische velden aanwezig zijn
• Wanneer er allerlei zaken zijn die de radiogolven van de radar in de buurt kunnen
reflecteren (tunnels, vakwerkbruggen, onverharde wegen, besneeuwde wegen
met sporen, enz.)
• Regio A: Wanneer tijdens het rechts/links afslaan een tegenligger of overste-
kende voetganger het pad van uw auto al heeft verlaten
• Regio A: Wanneer u vlak voor een tegenligger of overstekende voetganger rechts/links afslaat
• Regio A: Wanneer tijdens het rechts/links afslaan een tegenligger of overste- kende voetganger stopt voordat deze het pad van uw auto kruist
• Regio A: Wanneer u in de richting van tegenliggend verkeer stuurt
■ Situaties waarin het systeem mogelijk niet goed werkt
● In sommige situaties, zoals onderstaande, wordt een object mogelijk niet gesigna-
leerd door de radarsensor en de camera voor, waardoor het systeem niet goed
werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uitwijkma- noeuvre, plotseling versnellen of afremmen)
• Wanneer uw auto een signaleerbaar object snel nadert • Bij het rijden door of onder objecten die in contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Regio A: Wanneer tijdens het rechts/links afslaan een tegenligger voor uw auto
rechts/links afslaat
CAMRY_HV_OM_Europe_OM33F05E.book Page 270 Wednesday, January 20, 2021 6:09 PM

2734-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camera voor blokkeert
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
• Regio A: Wanneer u rechts/links afslaat terwijl er ten minste twee rijstroken ver-derop tegenliggers rijden
● Regio A: In aanvulling op het bovenstaande werkt de Emergency Steering Assist in
sommige situaties, zoals de onderstaande, mogelijk niet.
• Regio A: Wanneer de witte (gele) rijstrookmarkeringen niet goed zichtbaar zijn,
bijvoorbeeld wanneer deze vaag zijn of splitsen/samenkomen of wanneer er een
schaduw over valt
• Regio A: Wanneer de rijstrook breder of smaller is dan gebruikelijk
• Regio A: Wanneer er een licht en donker patroon op het wegdek aanwezig is, bij- voorbeeld als gevolg van wegwerkzaamheden
• Regio A: Wanneer het doel te dichtbij is
• Regio A: Wanneer er onvoldoende ruimte is waar de auto veilig en onbelemmerd in kan rijden
• Regio A: Wanneer er tegenliggers zijn
• Regio A: Wanneer de VSC-functie in werking is • Regio A: Wanneer tijdens het rechts/links afslaan tegenliggers een eind bij u van-
daan zijn
• Regio A: Wanneer tijdens het rechts/links afslaan een voetganger uw auto van ach-
teren of opzij nadert
CAMRY_HV_OM_Europe_OM33F05E.book Page 273 Wednesday, January 20, 2021 6:09 PM

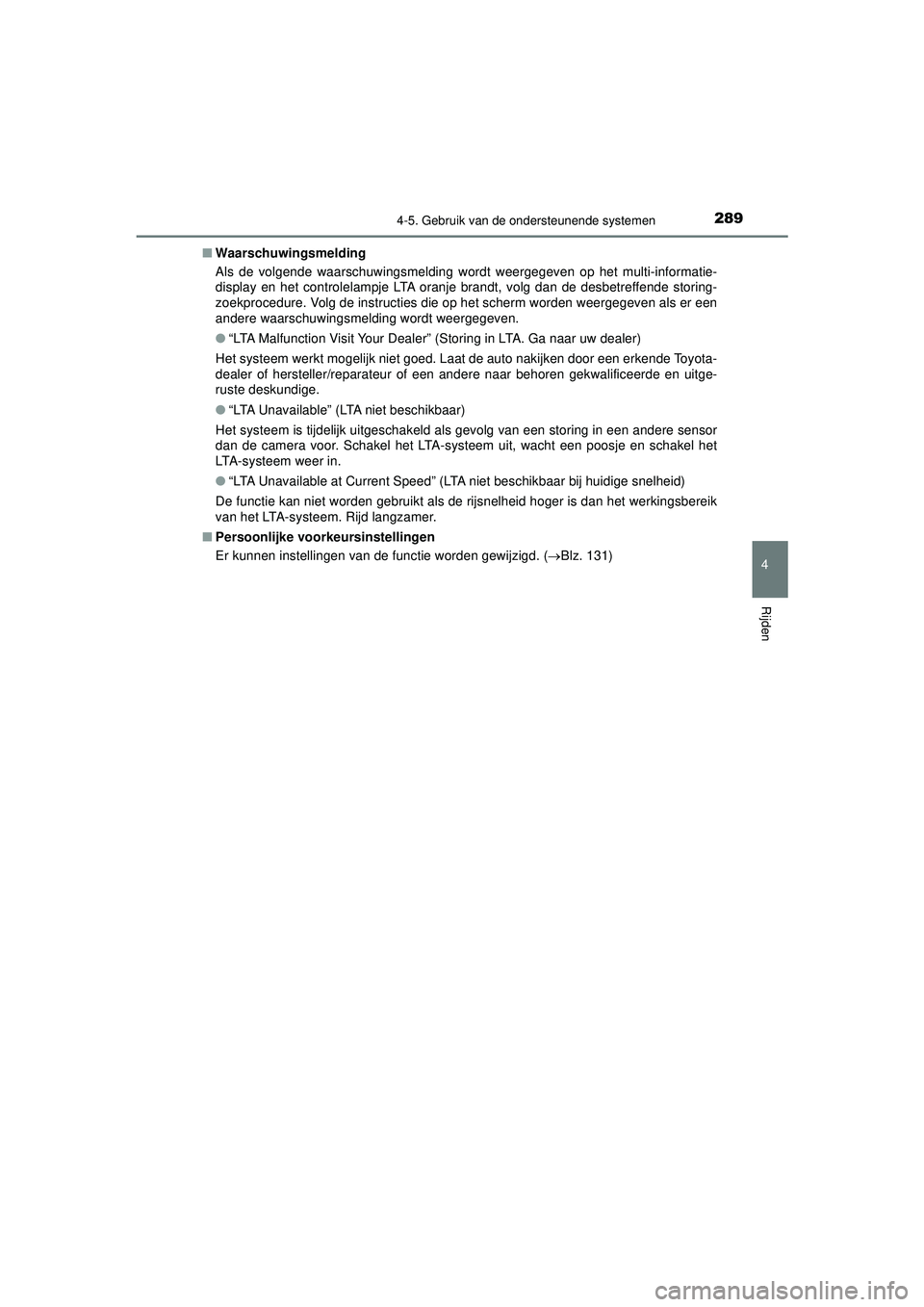

2894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Waarschuwingsmelding
Als de volgende waarschuwingsmelding wordt weergegeven op het multi-informatie-
display en het controlelampje LTA oranje brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weergegeven.
●“LTA Malfunction Visit Your Dealer” (Storing in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een an dere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● “LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgeschakeld als gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-systeem uit, wacht een poosje en schakel het
LTA-systeem weer in.
● “LTA Unavailable at Current Speed” (LTA niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rijsnelheid hoger is dan het werkingsbereik
van het LTA-systeem. Rijd langzamer.
■ Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden gewijzigd. ( Blz. 131)
CAMRY_HV_OM_Europe_OM33F05E.book Page 289 Wednesday, January 20, 2021 6:09 PM

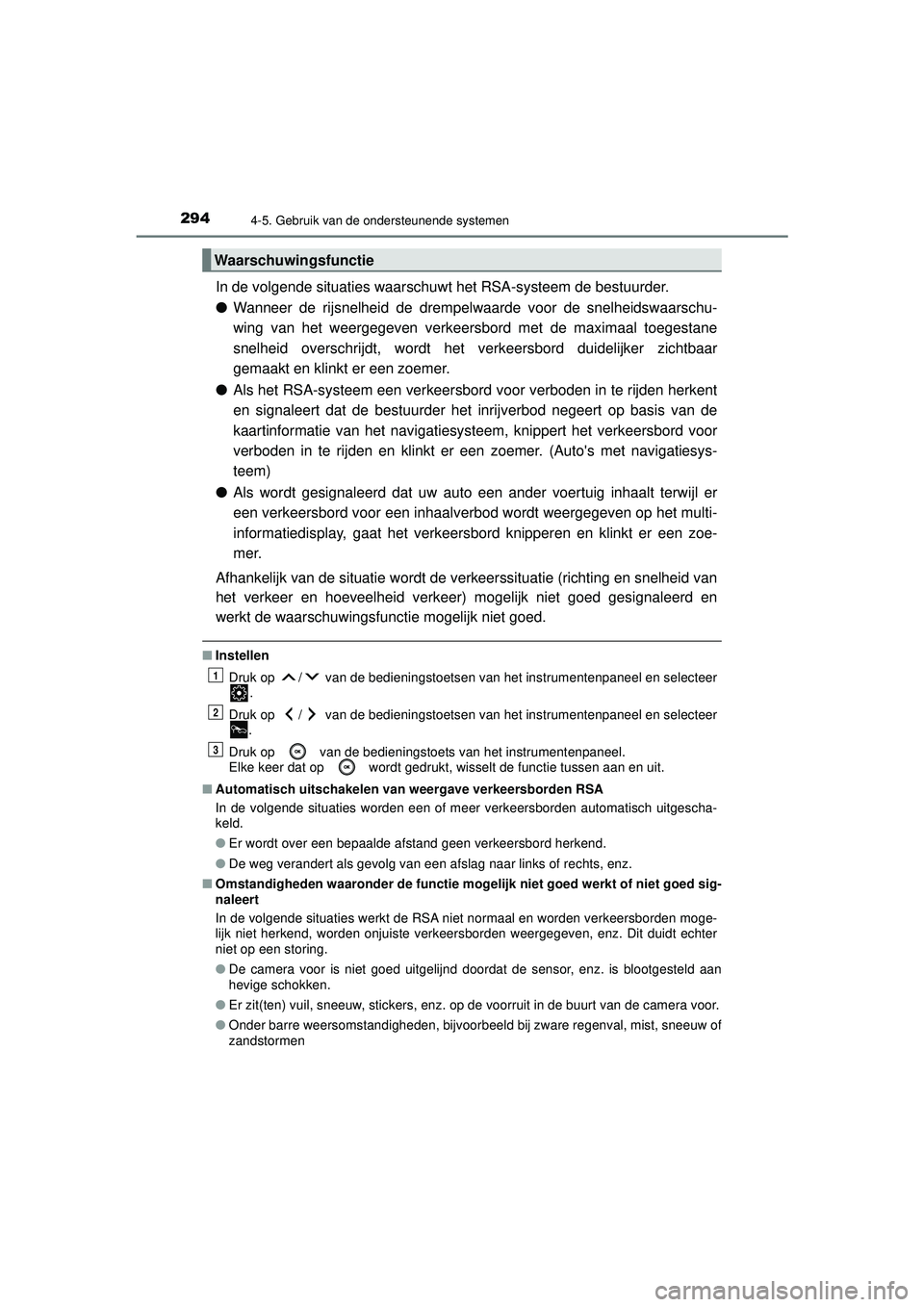

2944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
In de volgende situaties waarschuwt het RSA-systeem de bestuurder.
●Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaarschu-
wing van het weergegeven verkeersbord met de maximaal toegestane
snelheid overschrijdt, wordt het verkeersbord duidelijker zichtbaar
gemaakt en klinkt er een zoemer.
● Als het RSA-systeem een verkeersbord voor verboden in te rijden herkent
en signaleert dat de bestuurder het inrijverbod negeert op basis van de
kaartinformatie van het navigatiesysteem, knippert het verkeersbord voor
verboden in te rijden en klinkt er een zoemer. (Auto's met navigatiesys-
teem)
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt terwijl er
een verkeersbord voor een inhaalverbod wordt weergegeven op het multi-
informatiedisplay, gaat het verkeersbord knipperen en klinkt er een zoe-
mer.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer) mogelijk niet goed gesignaleerd en
werkt de waarschuwingsfunctie mogelijk niet goed.
■ Instellen
Druk op / van de bedieningstoetsen van het instrumentenpaneel en selecteer .
Druk op / van de bedieningstoetsen van het instrumentenpaneel en selecteer .
Druk op van de bedieningstoets van het instrumentenpaneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en uit.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden automatisch uitgescha-
keld.
● Er wordt over een bepaalde afstand geen verkeersbord herkend.
● De weg verandert als gevolg van een afslag naar links of rechts, enz.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt of niet goed sig-
naleert
In de volgende situaties werkt de RSA niet normaal en worden verkeersborden moge-
lijk niet herkend, worden onjuiste verkeersborden weergegeven, enz. Dit duidt echter
niet op een storing.
●De camera voor is niet goed uitgelijnd doordat de sensor, enz. is blootgesteld aan
hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de buurt van de camera voor.
● Onder barre weersomstandigheden, bijvoorbeel d bij zware regenval, mist, sneeuw of
zandstormen
Waarschuwingsfunctie
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 294 Wednesday, January 20, 2021 6:09 PM
