3544-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

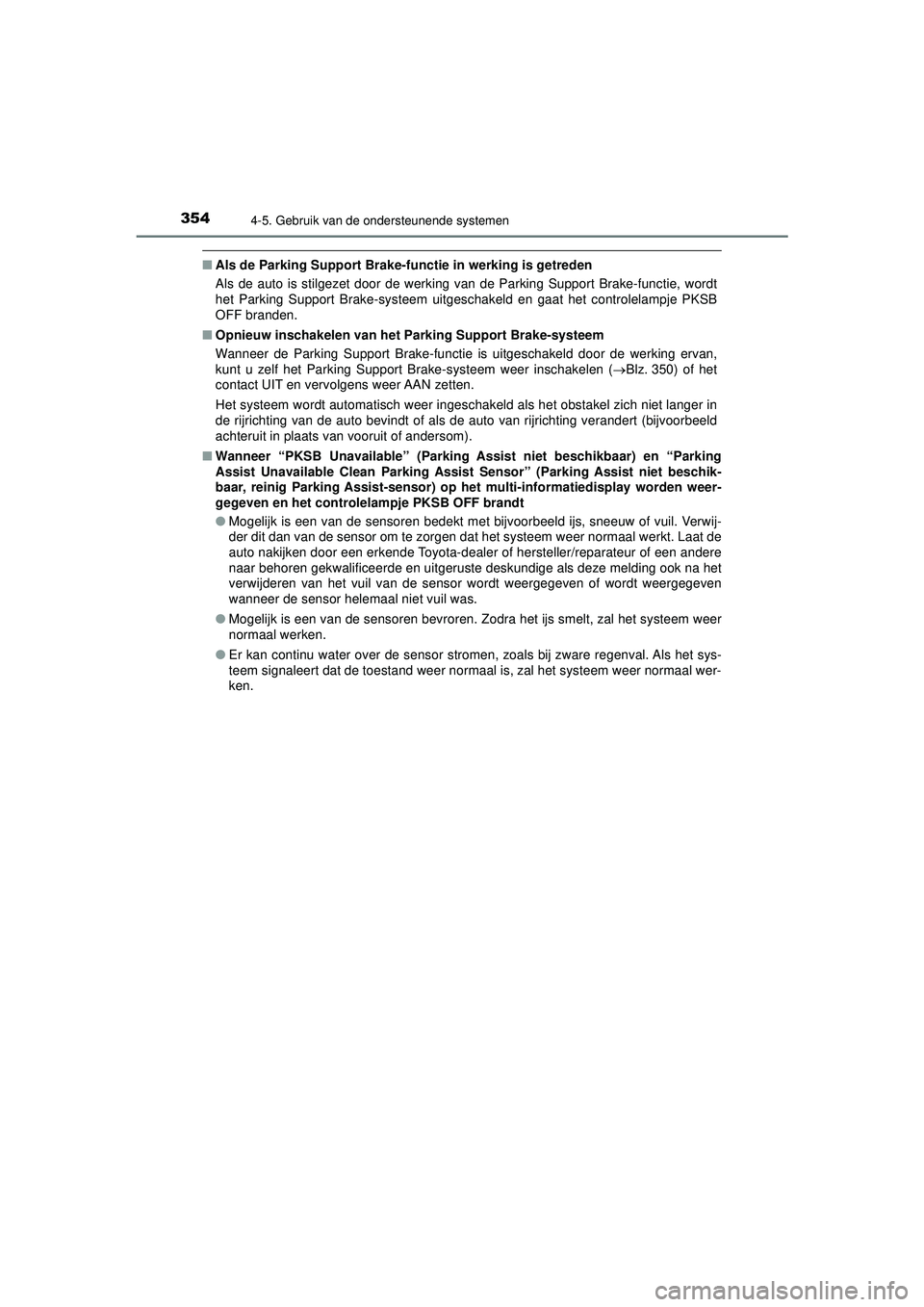

■Als de Parking Support Brake-fu nctie in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake-functie, wordt
het Parking Support Brake-systeem uitgesc hakeld en gaat het controlelampje PKSB
OFF branden.
■ Opnieuw inschakelen van het Parking Support Brake-systeem
Wanneer de Parking Support Brake-functie is uitgeschakeld door de werking ervan,
kunt u zelf het Parking Support Brake-systeem weer inschakelen ( Blz. 350) of het
contact UIT en vervolgens weer AAN zetten.
Het systeem wordt automatisch weer ingeschakeld als het obstakel zich niet langer in
de rijrichting van de auto bevindt of als de auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
■ Wanneer “PKSB Unavailable” (Parking Assist niet beschikbaar) en “Parking
Assist Unavailable Clean Parking Assist Sensor” (Parking Assist niet beschik-
baar, reinig Parking Assist-sensor) op het multi-informatiedi splay worden weer-
gegeven en het controlelampje PKSB OFF brandt
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit dan van de sensor om te zorgen dat het systeem weer normaal werkt. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als deze melding ook na het
verwijderen van het vuil van de sensor wordt weergegeven of wordt weergegeven
wanneer de sensor helemaal niet vuil was.
● Mogelijk is een van de sensoren bevroren. Zodra het ijs smelt, zal het systeem weer
normaal werken.
● Er kan continu water over de sensor stromen, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer no rmaal is, zal het systeem weer normaal wer-
ken.
CAMRY_HV_OM_Europe_OM33F05E.book Page 354 Wednesday, January 20, 2021 6:09 PM

3554-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

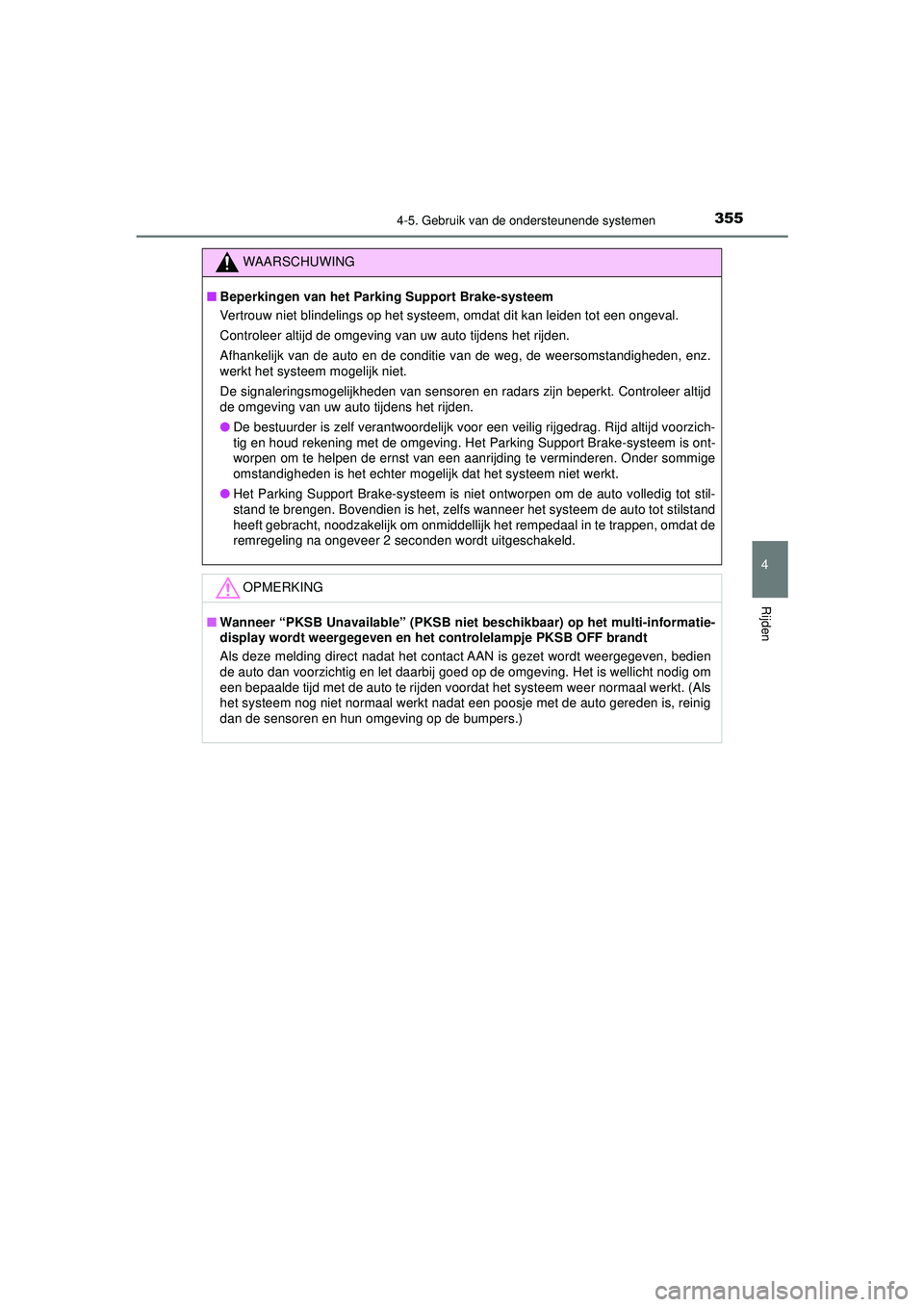

WAARSCHUWING
■Beperkingen van het Park ing Support Brake-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto tijdens het rijden.
Afhankelijk van de auto en de conditie van de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van sensoren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rijden.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd voorzich-
tig en houd rekening met de omgeving. Het Parking Support Brake-systeem is ont-
worpen om te helpen de ernst van een aanrijding te verminderen. Onder sommige
omstandigheden is het echter mogelijk dat het systeem niet werkt.
● Het Parking Support Brake-systeem is niet ontworpen om de auto volledig tot stil-
stand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot stilstand
heeft gebracht, noodzakelijk om onmiddellijk het rempedaal in te trappen, omdat de
remregeling na ongeveer 2 seconden wordt uitgeschakeld.
OPMERKING
■ Wanneer “PKSB Unavailable” (PKSB niet beschikbaar) op het multi-informatie-
display wordt weergegeven en het controlelampje PKSB OFF brandt
Als deze melding direct nadat het contact AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden voordat het systeem weer normaal werkt. (Als
het systeem nog niet normaal werkt nadat een poosje met de auto gereden is, reinig
dan de sensoren en hun omgeving op de bumpers.)
CAMRY_HV_OM_Europe_OM33F05E.book Page 355 Wednesday, January 20, 2021 6:09 PM

3564-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

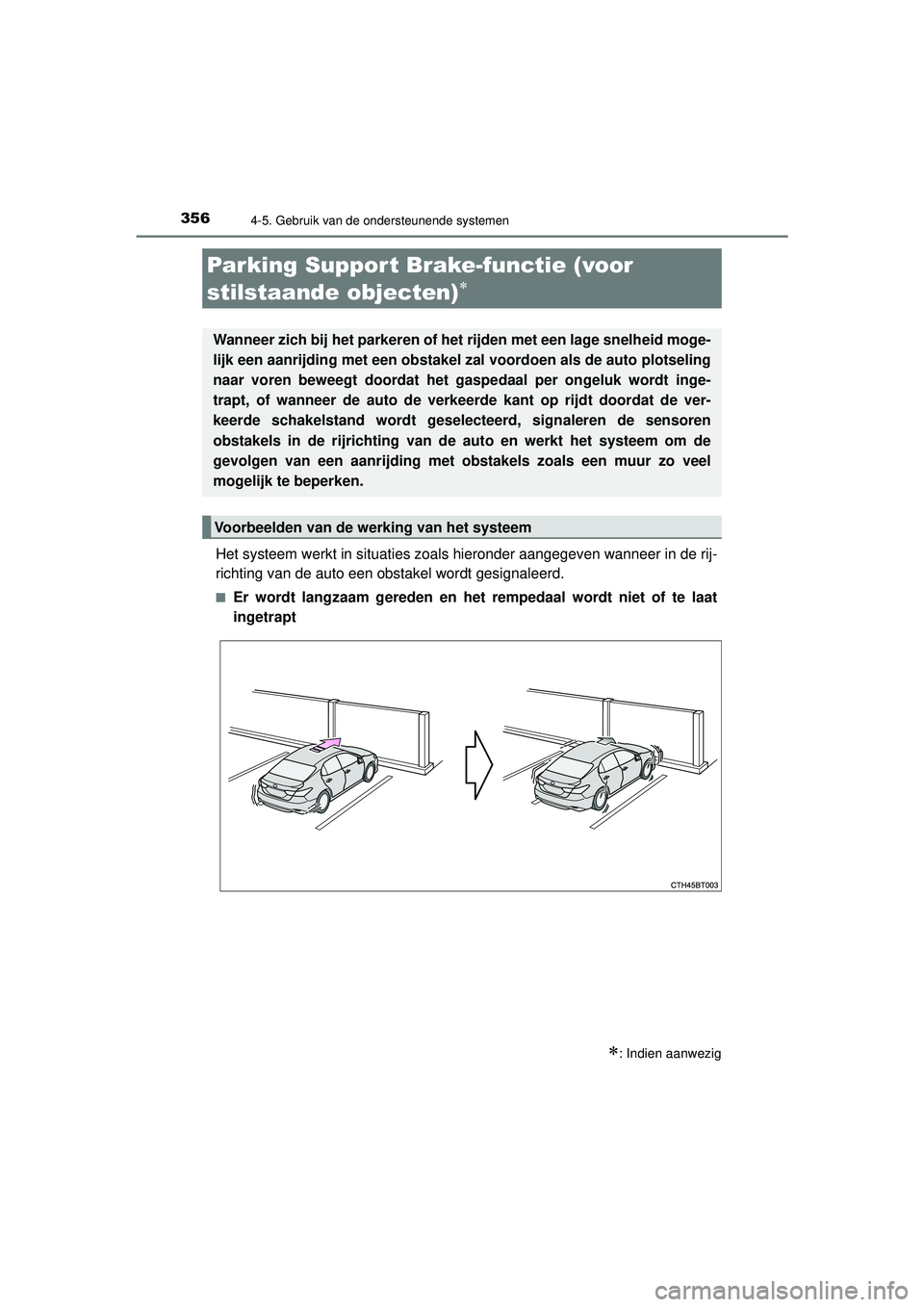

Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
Parking Suppor t Brake-functie (voor
stilstaande objecten)

: Indien aanwezig
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel za l voordoen als de auto plotseling
naar voren beweegt doordat het gaspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de ver keerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding met obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
CAMRY_HV_OM_Europe_OM33F05E.book Page 356 Wednesday, January 20, 2021 6:09 PM

3584-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

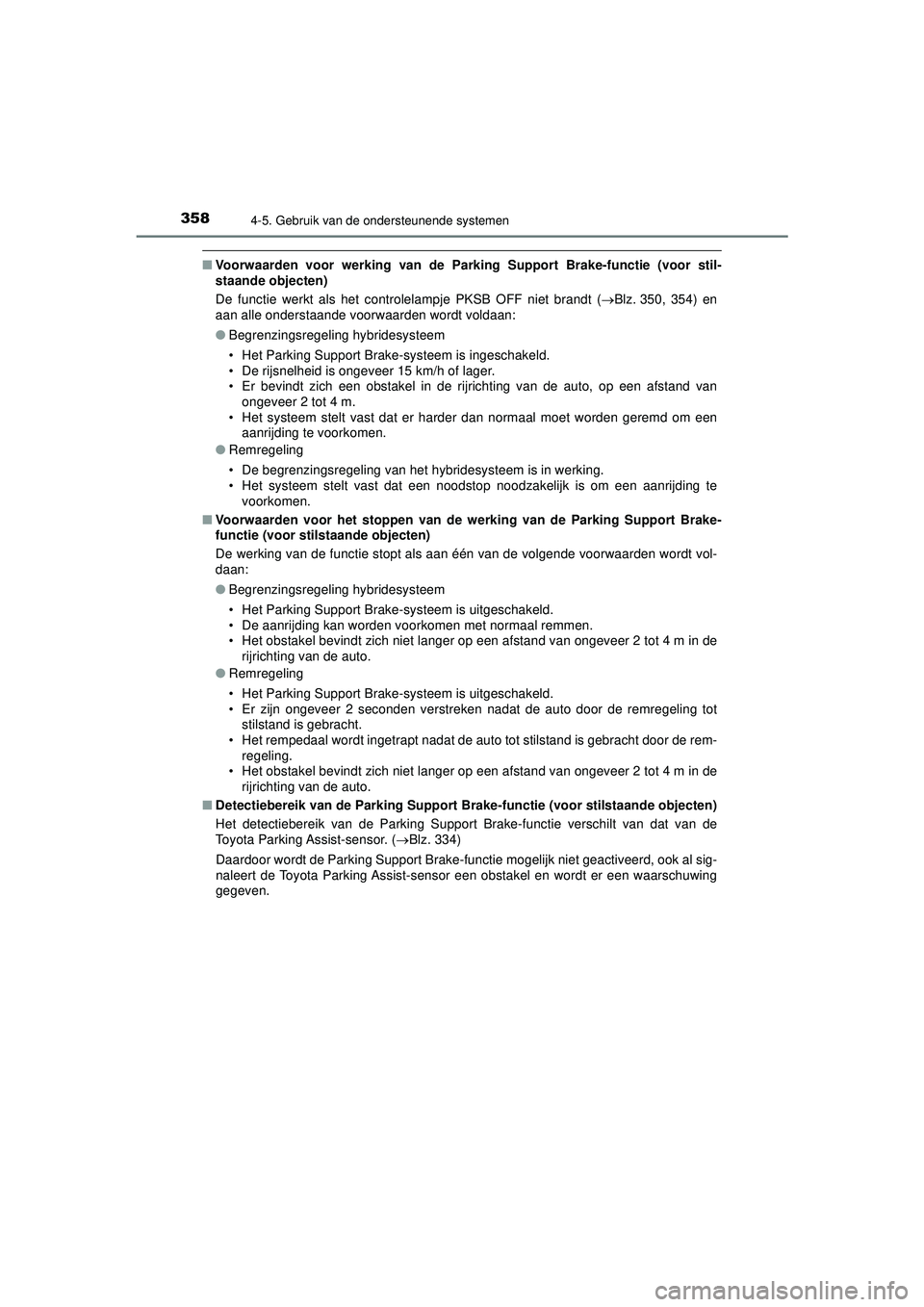

■Voorwaarden voor werking van de Parking Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB OFF niet brandt ( Blz. 350, 354) en
aan alle onderstaande voorwaarden wordt voldaan:
● Begrenzingsregeling hybridesysteem
• Het Parking Support Brake-systeem is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of lager.
• Er bevindt zich een obstakel in de rijrichting van de auto, op een afstand van
ongeveer 2 tot 4 m.
• Het systeem stelt vast dat er harder dan normaal moet worden geremd om een
aanrijding te voorkomen.
● Remregeling
• De begrenzingsregeling van het hybridesysteem is in werking.
• Het systeem stelt vast dat een noodstop noodzakelijk is om een aanrijding te
voorkomen.
■ Voorwaarden voor het stoppen van de werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één van de volgende voorwaarden wordt vol-
daan:
●Begrenzingsregeling hybridesysteem
• Het Parking Support Brake-systeem is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Het obstakel bevindt zich niet langer op een afstand van ongeveer 2 tot 4 m in de
rijrichting van de auto.
● Remregeling
• Het Parking Support Brake-systeem is uitgeschakeld.
• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot
stilstand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem- regeling.
• Het obstakel bevindt zich niet langer op een afstand van ongeveer 2 tot 4 m in de
rijrichting van de auto.
■ Detectiebereik van de Parking Support Br ake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support Brake-functie verschilt van dat van de
Toyota Parking Assist-sensor. ( Blz. 334)
Daardoor wordt de Parking Su pport Brake-functie mogelijk niet geactiveerd, ook al sig-
naleert de Toyota Parking Assist-sensor een obstakel en wordt er een waarschuwing
gegeven.
CAMRY_HV_OM_Europe_OM33F05E.book Page 358 Wednesday, January 20, 2021 6:09 PM

3594-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

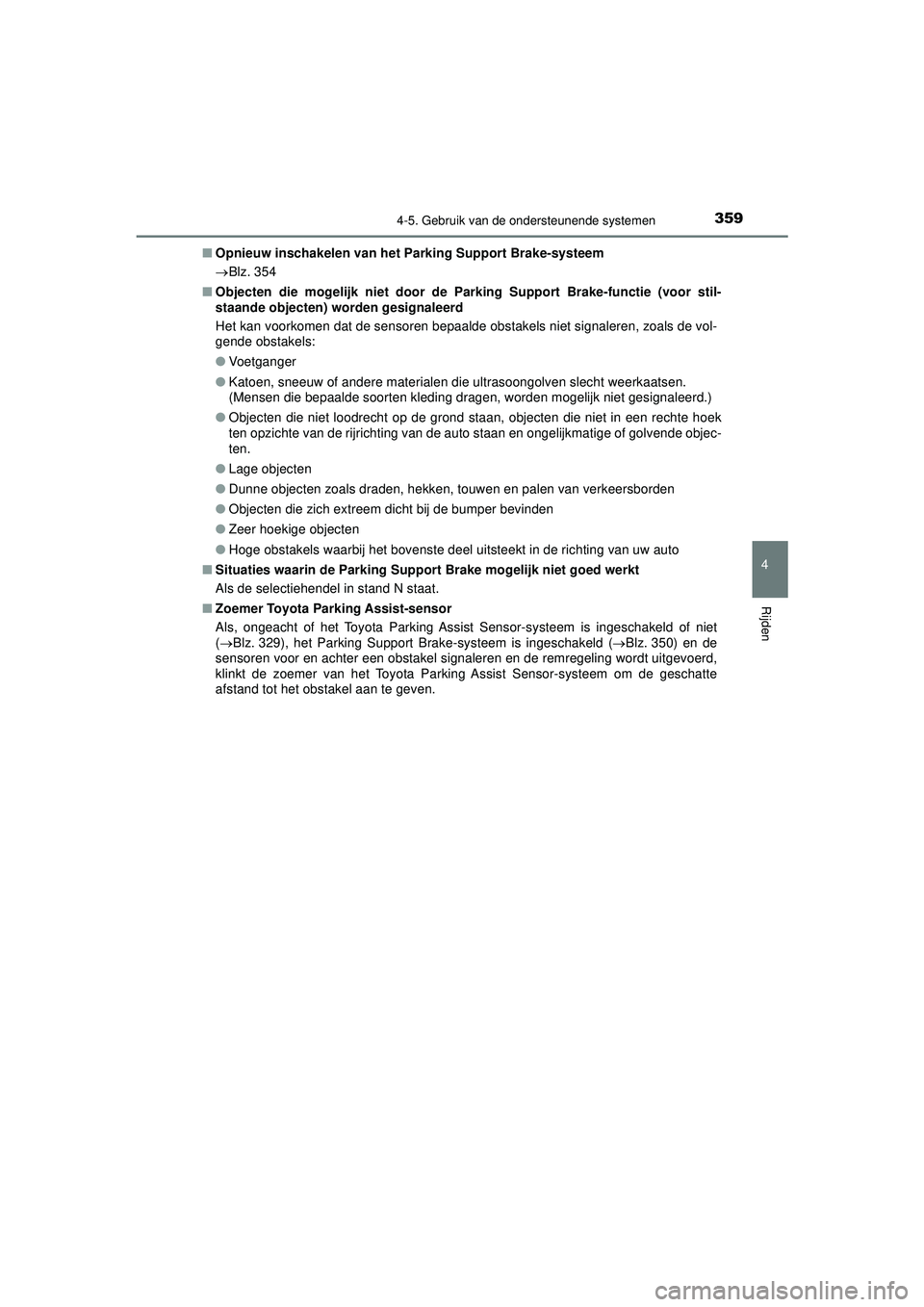

■Opnieuw inschakelen van het Parking Support Brake-systeem
Blz. 354
■ Objecten die mogelijk niet door de Parking Support Brake-functie (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde obstakels niet signaleren, zoals de vol-
gende obstakels:
●Voetganger
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
(Mensen die bepaalde soorten kleding dragen, worden mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten.
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
■ Situaties waarin de Parking Support Brake mogelijk niet goed werkt
Als de selectiehendel in stand N staat.
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of het Toyota Parking Assist Sensor-systeem is ingeschakeld of niet
( Blz. 329), het Parking Support Brake-systeem is ingeschakeld ( Blz. 350) en de
sensoren voor en achter een obstakel signaleren en de remregeling wordt uitgevoerd,
klinkt de zoemer van het Toyota Parking Assist Sensor-systeem om de geschatte
afstand tot het obstakel aan te geven.
CAMRY_HV_OM_Europe_OM33F05E.book Page 359 Wednesday, January 20, 2021 6:09 PM

3604-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■

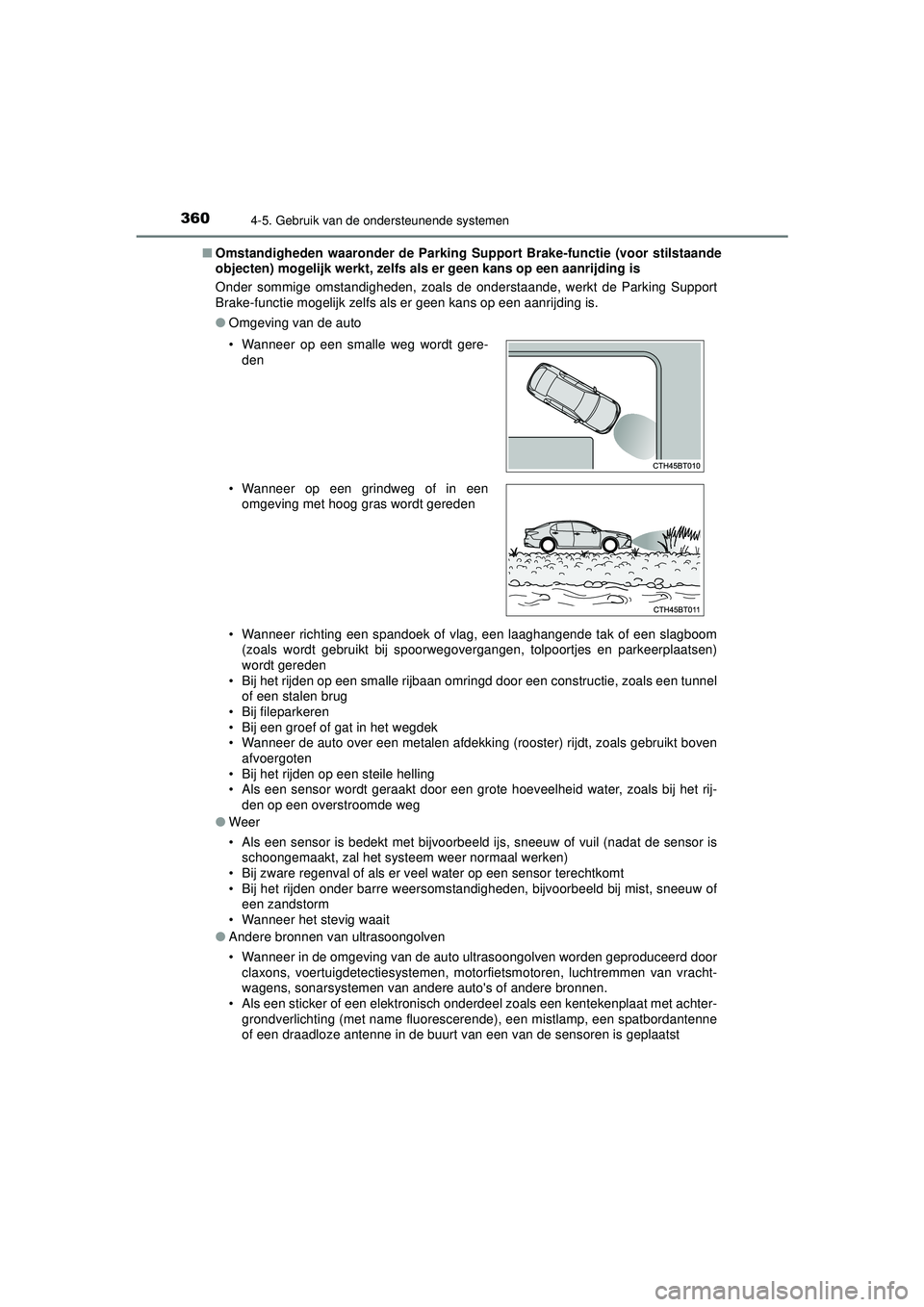

Omstandigheden waaronder de Parking Support Brake-functie (voor stilstaande
objecten) mogelijk werkt, zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking Support
Brake-functie mogelijk zelfs als er geen kans op een aanrijding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij- den op een overstroomde weg
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of een zandstorm
• Wanneer het stevig waait
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
• Wanneer op een smalle weg wordt gere-
den
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
CAMRY_HV_OM_Europe_OM33F05E.book Page 360 Wednesday, January 20, 2021 6:09 PM

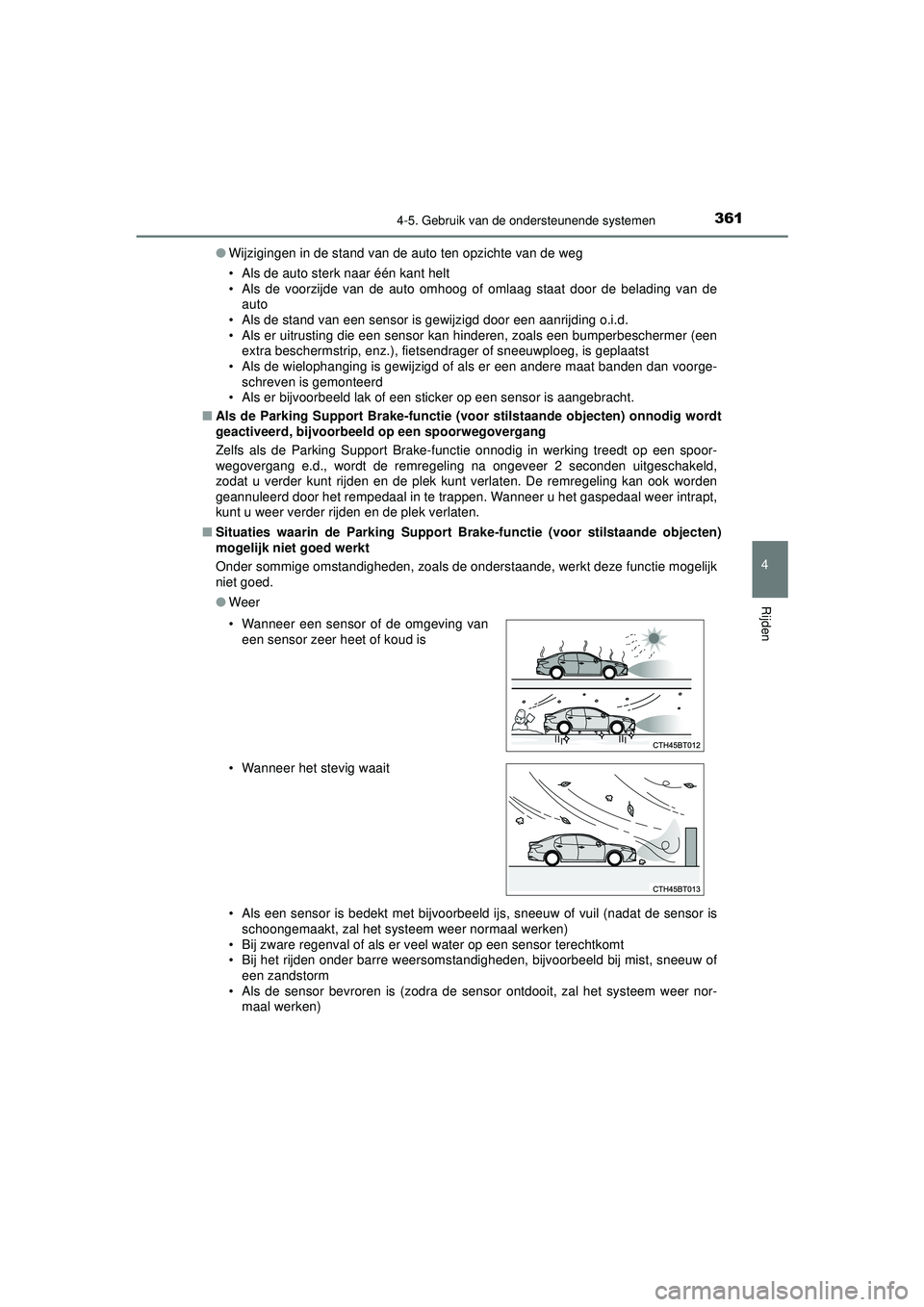

3614-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
●Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een bumperbeschermer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge- schreven is gemonteerd
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
■ Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig wordt
geactiveerd, bijvoorbeeld op een spoorwegovergang
Zelfs als de Parking Support Brake-functie onnodig in werking treedt op een spoor-
wegovergang e.d., wordt de remregeling na ongeveer 2 seconden uitgeschakeld,
zodat u verder kunt rijden en de plek kunt verlaten. De remregeling kan ook worden
geannuleerd door het rempedaal in te trappen. Wanneer u het gaspedaal weer intrapt,
kunt u weer verder rijden en de plek verlaten.
■ Situaties waarin de Parking Support Br ake-functie (voor stilstaande objecten)
mogelijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Als de sensor bevroren is (zodra de sens or ontdooit, zal het systeem weer nor-
maal werken)
• Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
• Wanneer het stevig waait
CAMRY_HV_OM_Europe_OM33F05E.book Page 361 Wednesday, January 20, 2021 6:09 PM

3624-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●

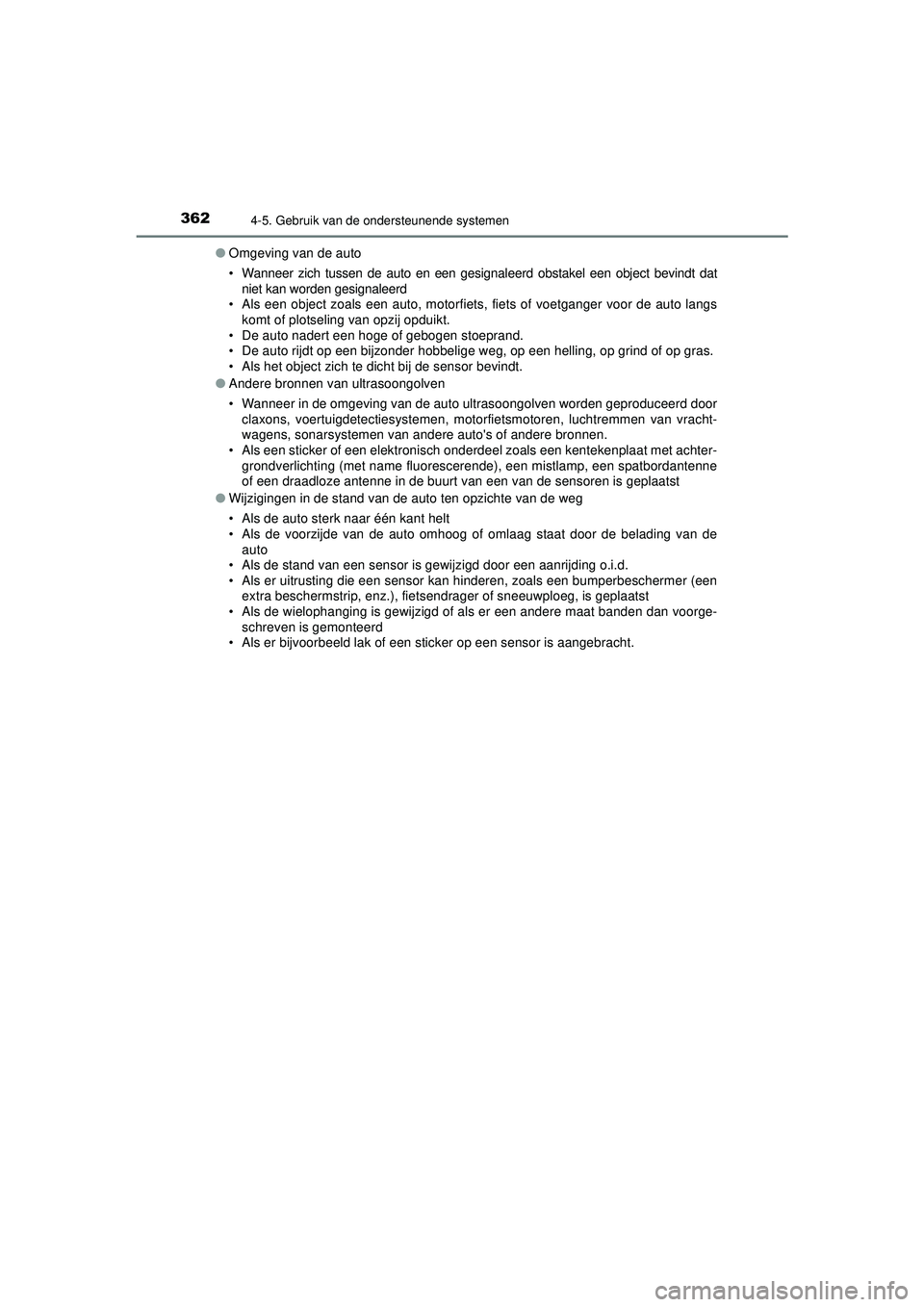

Omgeving van de auto
• Wanneer zich tussen de auto en een gesignaleerd obstakel een object bevindt dat
niet kan worden gesignaleerd
• Als een object zoals een auto, motorfiets, fiets of voetganger voor de auto langs
komt of plotseling van opzij opduikt.
• De auto nadert een hoge of gebogen stoeprand.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
• Als het object zich te dicht bij de sensor bevindt.
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter- grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er uitrusting die een sensor kan hinderen, zoals een bumperbeschermer (een
extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
CAMRY_HV_OM_Europe_OM33F05E.book Page 362 Wednesday, January 20, 2021 6:09 PM

3634-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

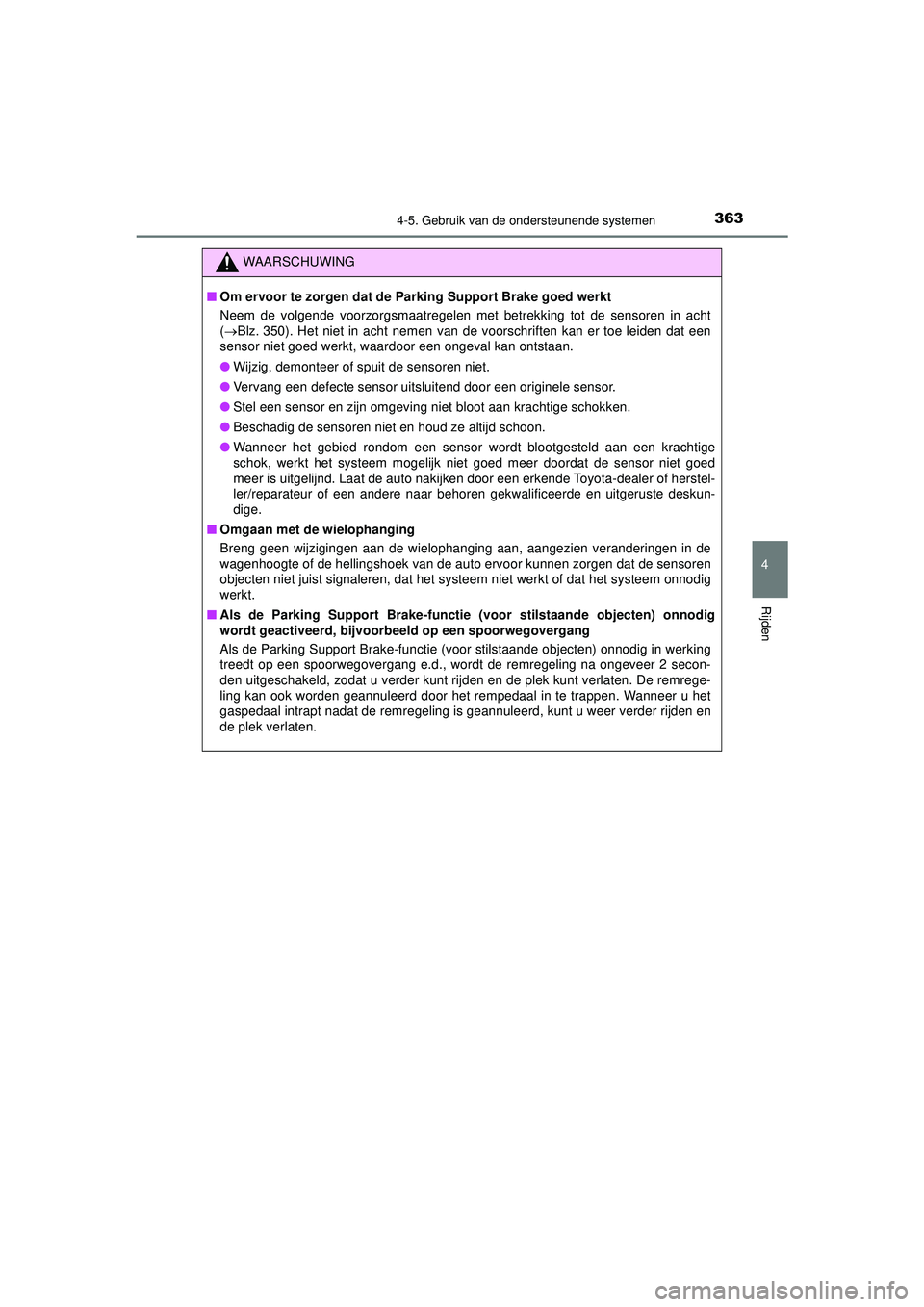

WAARSCHUWING
■Om ervoor te zorgen dat de Pa rking Support Brake goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sensoren in acht
(  Blz. 350). Het niet in acht nemen van de voorschriften kan er toe leiden dat een
sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een defecte sensor uitsluitend door een originele sensor.
● Stel een sensor en zijn omgeving niet bloot aan krachtige schokken.
● Beschadig de sensoren niet en houd ze altijd schoon.
● Wanneer het gebied rondom een sensor wordt blootgesteld aan een krachtige
schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet goed
meer is uitgelijnd. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien veranderingen in de
wagenhoogte of de hellingshoek van de auto ervoor kunnen zorgen dat de sensoren
objecten niet juist signaleren, dat het syst eem niet werkt of dat het systeem onnodig
werkt.
■ Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op een spoorwegovergang
Als de Parking Support Brake-functie (voor stilstaande objecten) onnodig in werking
treedt op een spoorwegovergang e.d., wordt de remregeling na ongeveer 2 secon-
den uitgeschakeld, zodat u verder kunt rijden en de plek kunt verlaten. De remrege-
ling kan ook worden geannuleerd door het rempedaal in te trappen. Wanneer u het
gaspedaal intrapt nadat de remregeling is gean nuleerd, kunt u weer verder rijden en
de plek verlaten.
CAMRY_HV_OM_Europe_OM33F05E.book Page 363 Wednesday, January 20, 2021 6:09 PM

3644-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

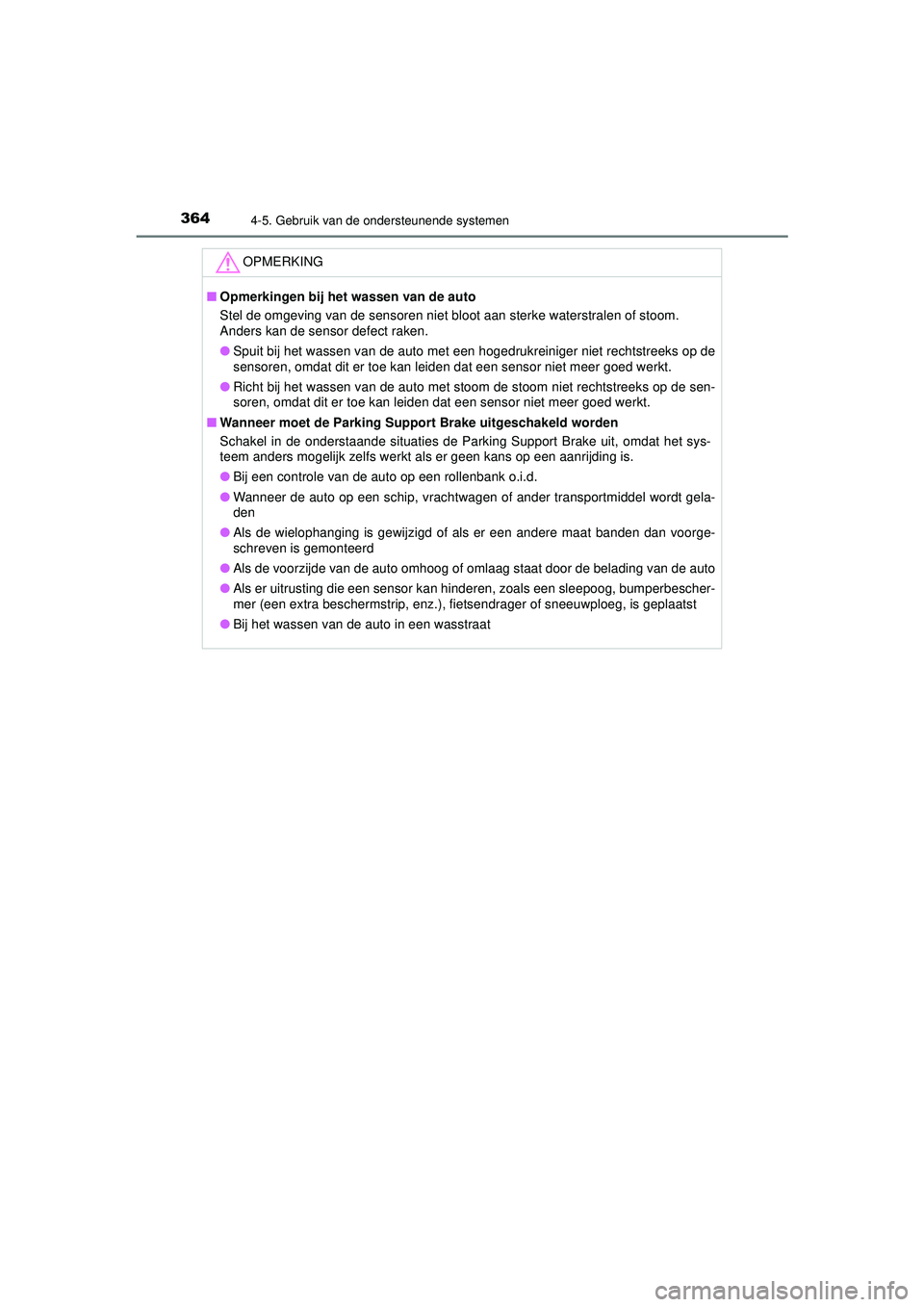

OPMERKING
■Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
■ Wanneer moet de Parking Supp ort Brake uitgeschakeld worden
Schakel in de onderstaande situaties de Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er geen kans op een aanrijding is.
● Bij een controle van de auto op een rollenbank o.i.d.
● Wanneer de auto op een schip, vrachtwagen of ander transportmiddel wordt gela-
den
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het wassen van de auto in een wasstraat
CAMRY_HV_OM_Europe_OM33F05E.book Page 364 Wednesday, January 20, 2021 6:09 PM
