4496-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

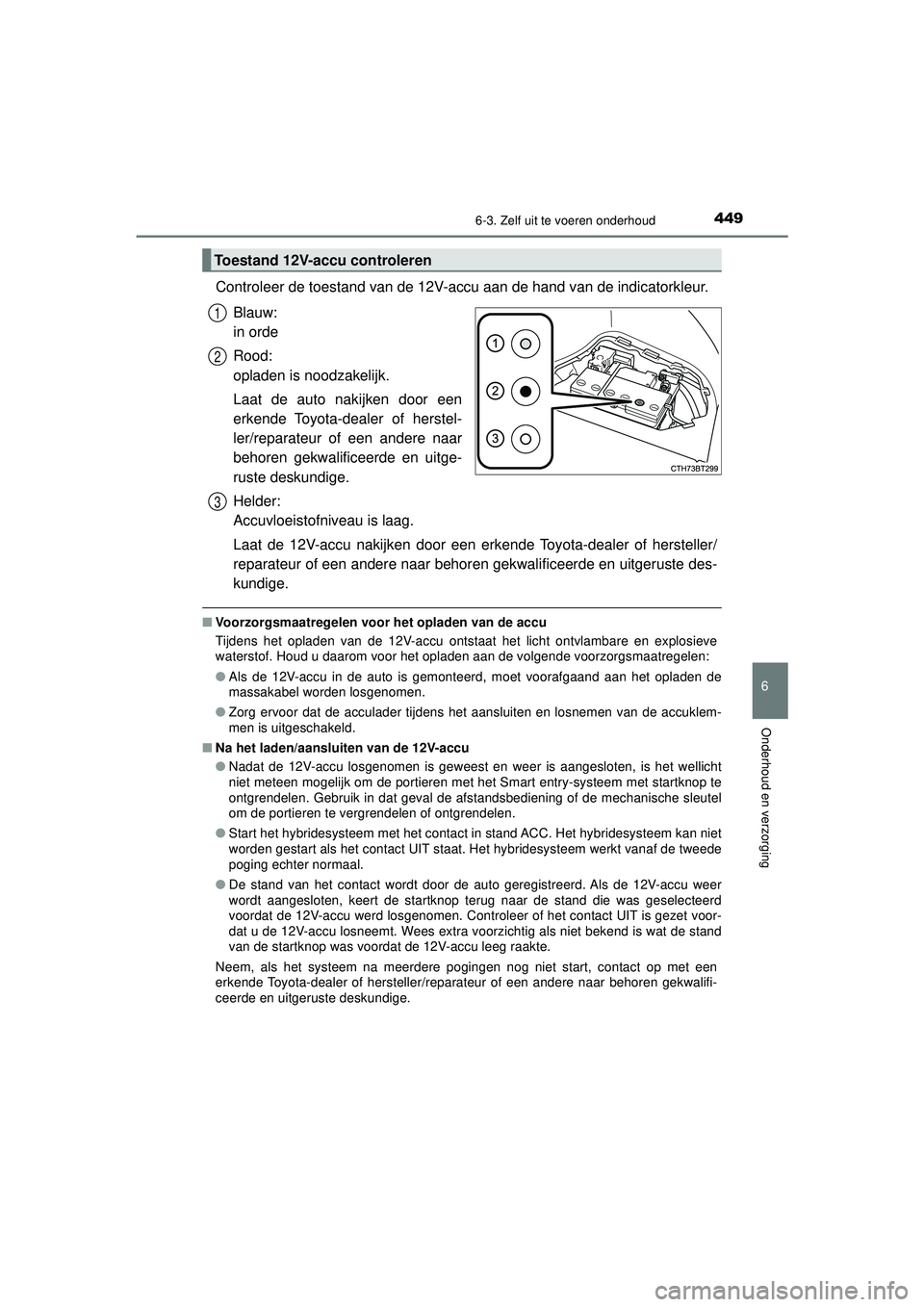

Controleer de toestand van de 12V-accu aan de hand van de indicatorkleur.Blauw:
in orde
Rood:
opladen is noodzakelijk.
Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Helder:
Accuvloeistofniveau is laag.
Laat de 12V-accu nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de
massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht
niet meteen mogelijk om de portieren me t het Smart entry-systeem met startknop te
ontgrendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen. Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Toestand 12V-accu controleren
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 449 Wednesday, January 20, 2021 6:09 PM

4506-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

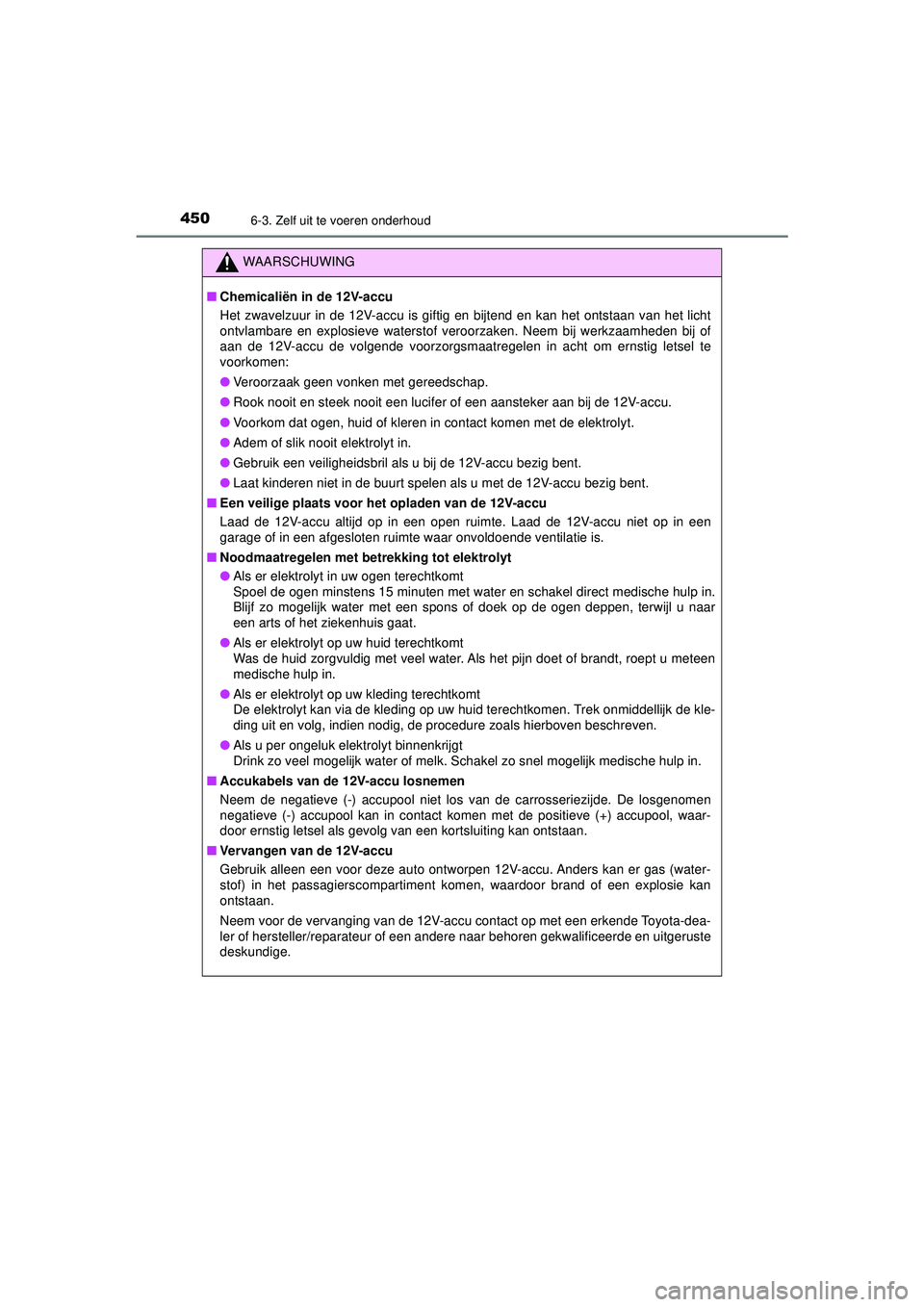

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische hulp in.
Blijf zo mogelijk water met een spons of doek op de ogen deppen, terwijl u naar
een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u meteen
medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddellijk de kle-
ding uit en volg, indien nodig, de procedure zoals hierboven beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische hulp in.
■ Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact kom en met de positieve (+) accupool, waar-
door ernstig letsel als gevolg van een kortsluiting kan ontstaan.
■ Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas (water-
stof) in het passagierscompartiment komen, waardoor brand of een explosie kan
ontstaan.
Neem voor de vervanging van de 12V-accu contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste
deskundige.
CAMRY_HV_OM_Europe_OM33F05E.book Page 450 Wednesday, January 20, 2021 6:09 PM

4516-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

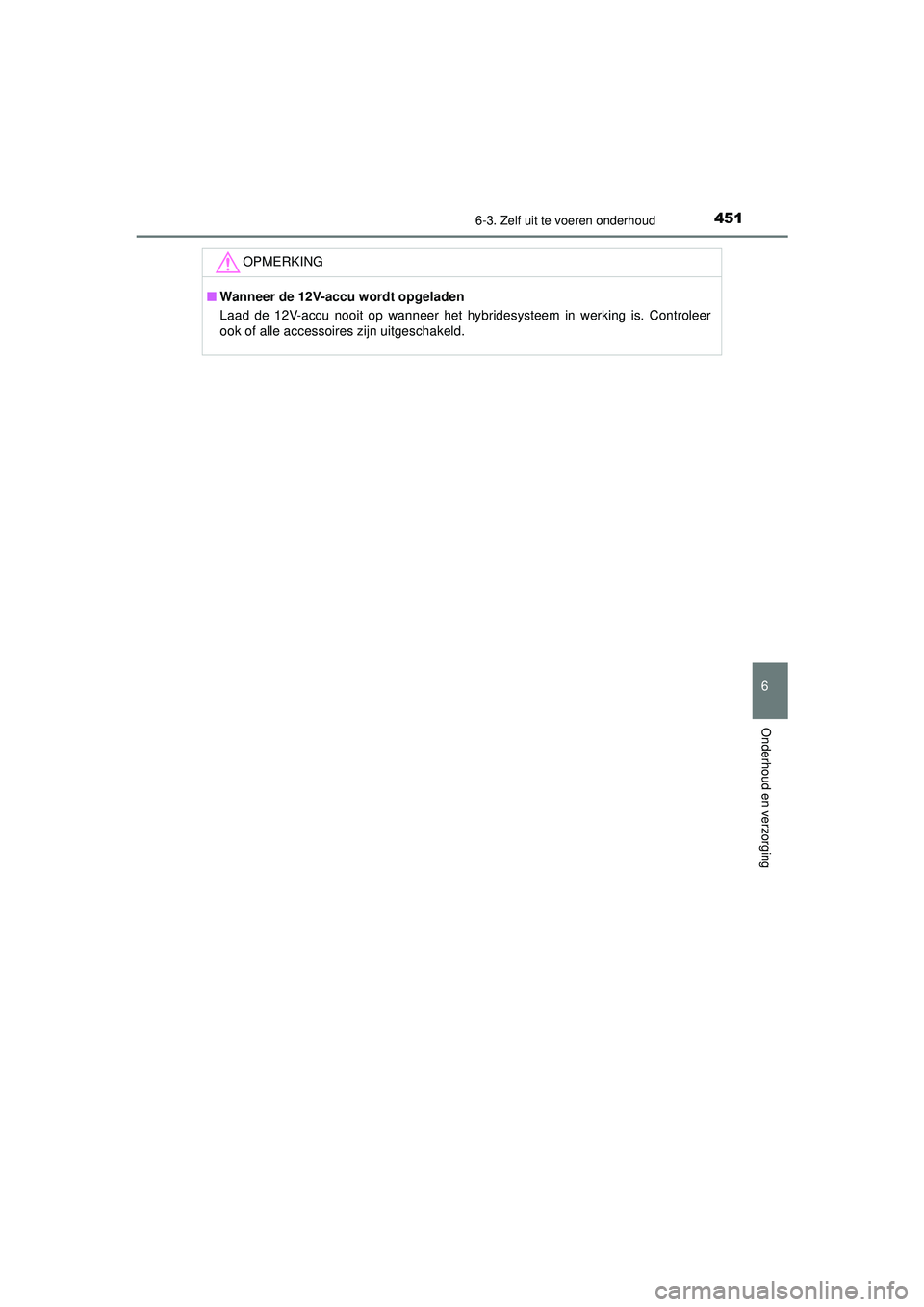

OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
CAMRY_HV_OM_Europe_OM33F05E.book Page 451 Wednesday, January 20, 2021 6:09 PM

4526-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

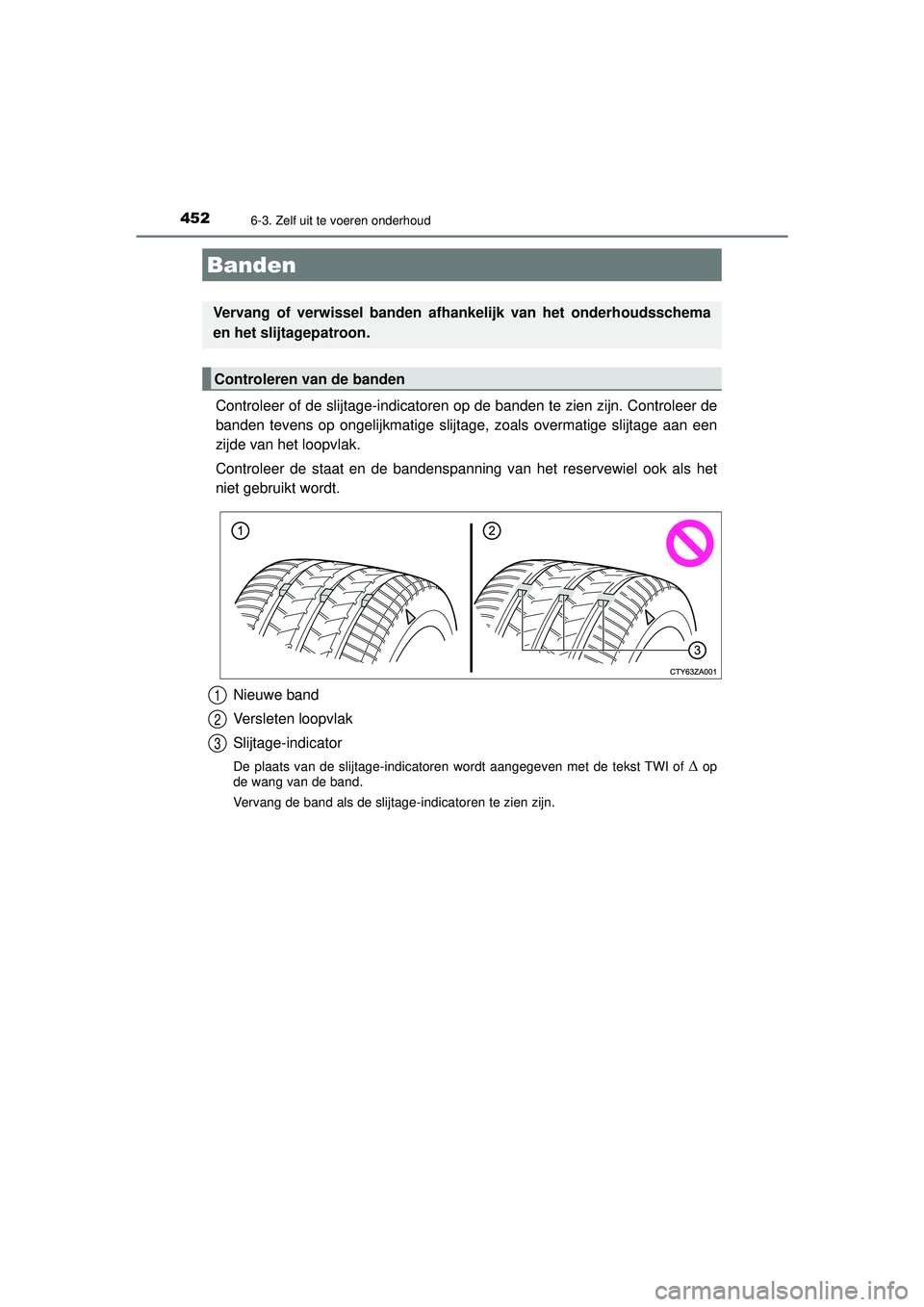

Controleer of de slijtage-indicatoren op de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slijtage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook als het
niet gebruikt wordt.Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI of  op
de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Banden
Vervang of verwissel banden afha nkelijk van het onderhoudsschema
en het slijtagepatroon.
Controleren van de banden
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 452 Wednesday, January 20, 2021 6:09 PM

4536-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te wisselen
om een gelijkmatig slijtagepatroon en een langere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningswaarschuwings-
systeem te initialiseren.
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage ban-
denspanning te signaleren voordat deze tot problemen leidt.
●De door het bandenspannings-
waarschuwingssysteem gesigna-
leerde bandenspanning kan op het
multi-informatiedisplay worden
weergegeven.
● Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder gewaarschuwd door
middel van een melding op het
scherm en een waarschuwings-
lampje. ( Blz. 506)
Wisselen van banden
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
Vo orVoor
Bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33F05E.book Page 453 Wednesday, January 20, 2021 6:09 PM

4546-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssen-
soren en -zenders op de te monteren velgen worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet het
bandenspanningswaarschuwingssysteem worden geïnitialiseerd.
( Blz. 455)
◆Initialiseren van het band enspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitia-
liseerd onder de volgende omstandigheden:
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
● Bij het wijzigen van de bandenspanning omdat er een andere banden-
maat gemonteerd is.
● Bij het wisselen van wielen.
● Na het uitvoeren van de procedure voor de zenderidentificatiecodere-
gistratie. ( Blz. 455)
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als referentiespanning beschouwd.
■Initialiseren van het band enspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het hybridesysteem gedu-
rende ten minste 20 minuten uit.
De initialisatieprocedure kan niet worden gestart als de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( Blz. 575)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Schakel het hybridesysteem in. ( Blz. 210)
Selecteer op het multi-informatiedisplay met de bedieningstoetsen
voor het instrumentenpaneel op het stuurwiel. ( Blz. 131).
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
1
2
3
4
5
6
CAMRY_HV_OM_Europe_OM33F05E.book Page 454 Wednesday, January 20, 2021 6:09 PM

4556-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Selecteer “Set Pressure” (stel
bandenspanning in) en houd
vervolgens ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer knip-
pert.
Vervolgens wordt er een melding
weergegeven op het multi-informa-
tiedisplay.
“- -” wordt op het multi-informatiedis-
play weergegeven voor de banden-
spanning van elke band terwijl de
initialisatie wordt uitgevoerd.
Rijd met een snelheid van ongeveer 40 km/h of hoger gedurende 10 tot
30 minuten.
Als de initialisatie is voltooid, wordt de bandenspanning van elke band weerge-
geven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snelheid van ongeveer 40 km/h of hoger,
kan de initialisatie worden voltooid als er gedurende langere tijde met de auto
wordt gereden. Parkeer de auto op een veilige plaats gedurende ongeveer 20
minuten als de initialisatie na 1 uur of langer rijden niet is voltooid en rijd vervol-
gens nogmaals met de auto.
◆Registreren van identificatiecodes
Elke bandenspanningssensor en -zender is voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een bandenspanningssensor en -zen-
der is het noodzakelijk om de identificatiecode te registreren.
De identificatiecodes kunnen worden geregistreerd via van het multi-
informatiedisplay.
■Registreren van de identificatiecodesParkeer de auto op een veilige plaats gedurende ongeveer 20 minuten
en start daarna het hybridesysteem. ( Blz. 210)
Selecteer op het multi-informatiedisplay met de bedieningstoetsen
voor het instrumentenpaneel op het stuurwiel. ( Blz. 131)
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
7
8
1
2
3
4
CAMRY_HV_OM_Europe_OM33F05E.book Page 455 Wednesday, January 20, 2021 6:09 PM

4566-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

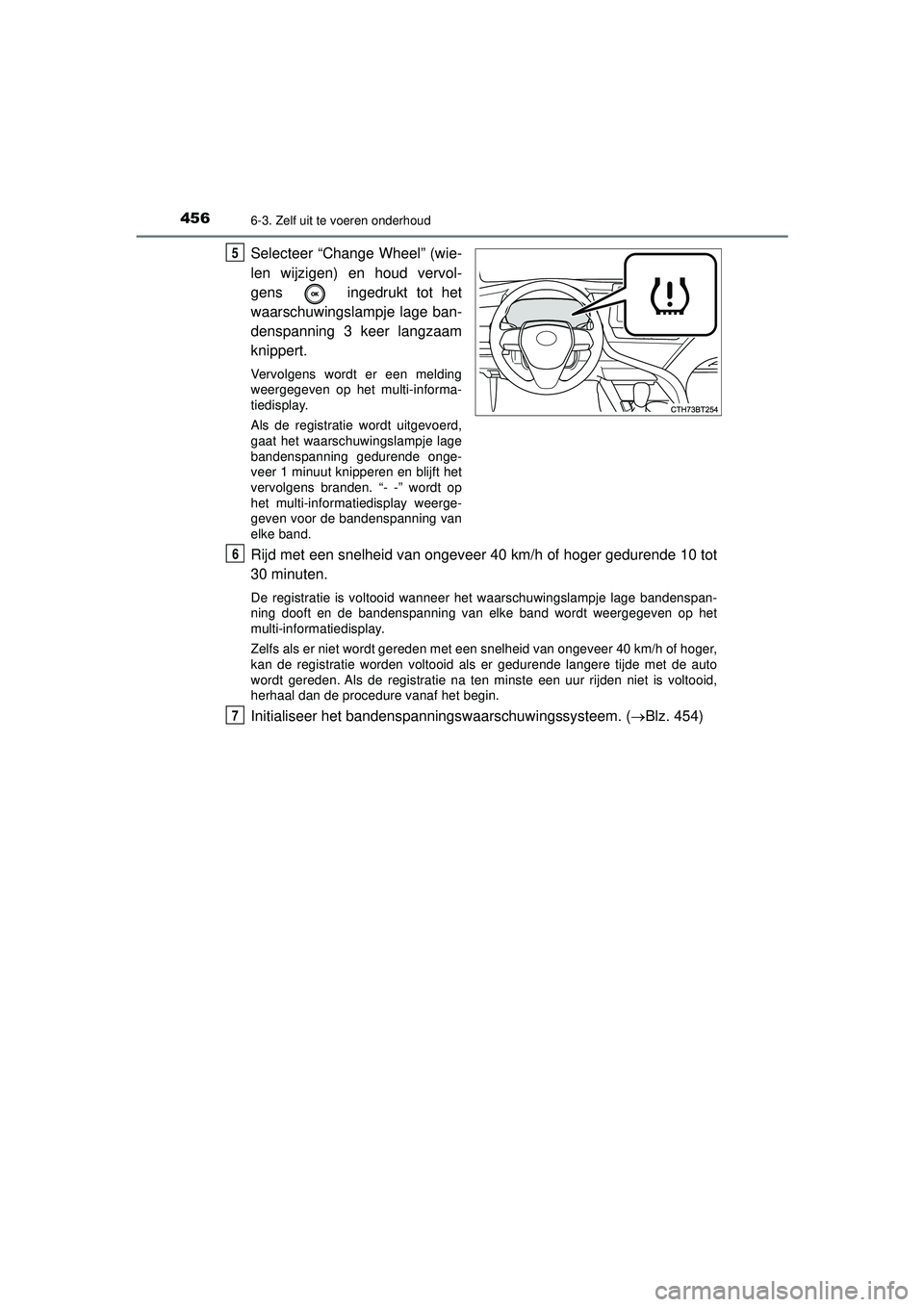

Selecteer “Change Wheel” (wie-
len wijzigen) en houd vervol-
gens ingedrukt tot het
waarschuwingslampje lage ban-
denspanning 3 keer langzaam
knippert.
Vervolgens wordt er een melding
weergegeven op het multi-informa-
tiedisplay.
Als de registratie wordt uitgevoerd,
gaat het waarschuwingslampje lage
bandenspanning gedurende onge-
veer 1 minuut knipperen en blijft het
vervolgens branden. “- -” wordt op
het multi-informatiedisplay weerge-
geven voor de bandenspanning van
elke band.
Rijd met een snelheid van ongeveer 40 km/h of hoger gedurende 10 tot
30 minuten.
De registratie is voltooid wanneer het waarschuwingslampje lage bandenspan-
ning dooft en de bandenspanning van elke band wordt weergegeven op het
multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snelheid van ongeveer 40 km/h of hoger,
kan de registratie worden voltooid als er gedurende langere tijde met de auto
wordt gereden. Als de registratie na ten minste een uur rijden niet is voltooid,
herhaal dan de procedure vanaf het begin.
Initialiseer het bandenspanningswaarschuwingssysteem. (Blz. 454)
5
6
7
CAMRY_HV_OM_Europe_OM33F05E.book Page 456 Wednesday, January 20, 2021 6:09 PM

4576-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
● De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of barsten die zo
diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die duiden op een interne
beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de grootte
of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitger uste deskundige als u er niet zeker van
bent.
■ Vervangen van banden en velgen
Als de identificatiecodes van de bandenspanningssensoren en -zenders niet zijn gere-
gistreerd, werkt het bandenspanningswaarschuwin gssysteem niet correct. In dat geval
gaat na ongeveer 10 minuten rijden het waarschuwingslampje lage bandenspanning
gedurende ongeveer 1 minuut knipperen en blijft het daarna branden om aan te geven
dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of nauwelijks met de banden is gereden en
de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook zelf regelmatig de bandenspanning.
■ Brede banden (auto's met 18 inch wielen)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde en/of
gladde wegen beperkt zijn in vergelijking met standaard banden. Gebruik daarom win-
terbanden op besneeuwde en/of gladde wegen en rijd voorzichtig waarbij u uw snel-
heid aanpast aan de toestand van de weg en de weersomstandigheden.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
CAMRY_HV_OM_Europe_OM33F05E.book Page 457 Wednesday, January 20, 2021 6:09 PM

4586-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■
Situaties waarin het bandenspanning swaarschuwingssysteem mogelijk niet
goed werkt
● In de volgende gevallen werkt het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Als een band is vervangen door een exemplaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Als een band is vervangen door een exemplaar dat niet de voorgeschreven maat
heeft.
• Als er sneeuwkettingen, enz. zijn gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worden gebruikt.
• Als de identificatiecodes van de bandenspanningssensoren en -zenders niet zijn geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
• Als het reservewiel zich op een plaats bevindt waar een slechte ontvangst van radiosignalen is.
*• Als er zich in de bagageruimte een groot metalen object bevindt dat de ontvangstvan signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reservewiel
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• Wanneer u in de buurt van een televisiezendmast, elektriciteitscentrale, tanksta-
tion, radiozender, videowall, luchthaven of andere locatie rijdt waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto tot stilstand is gebracht, kan het langer duren voordat de waar-
schuwing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, verschijnt de waar-
schuwing mogelijk niet.
CAMRY_HV_OM_Europe_OM33F05E.book Page 458 Wednesday, January 20, 2021 6:09 PM
