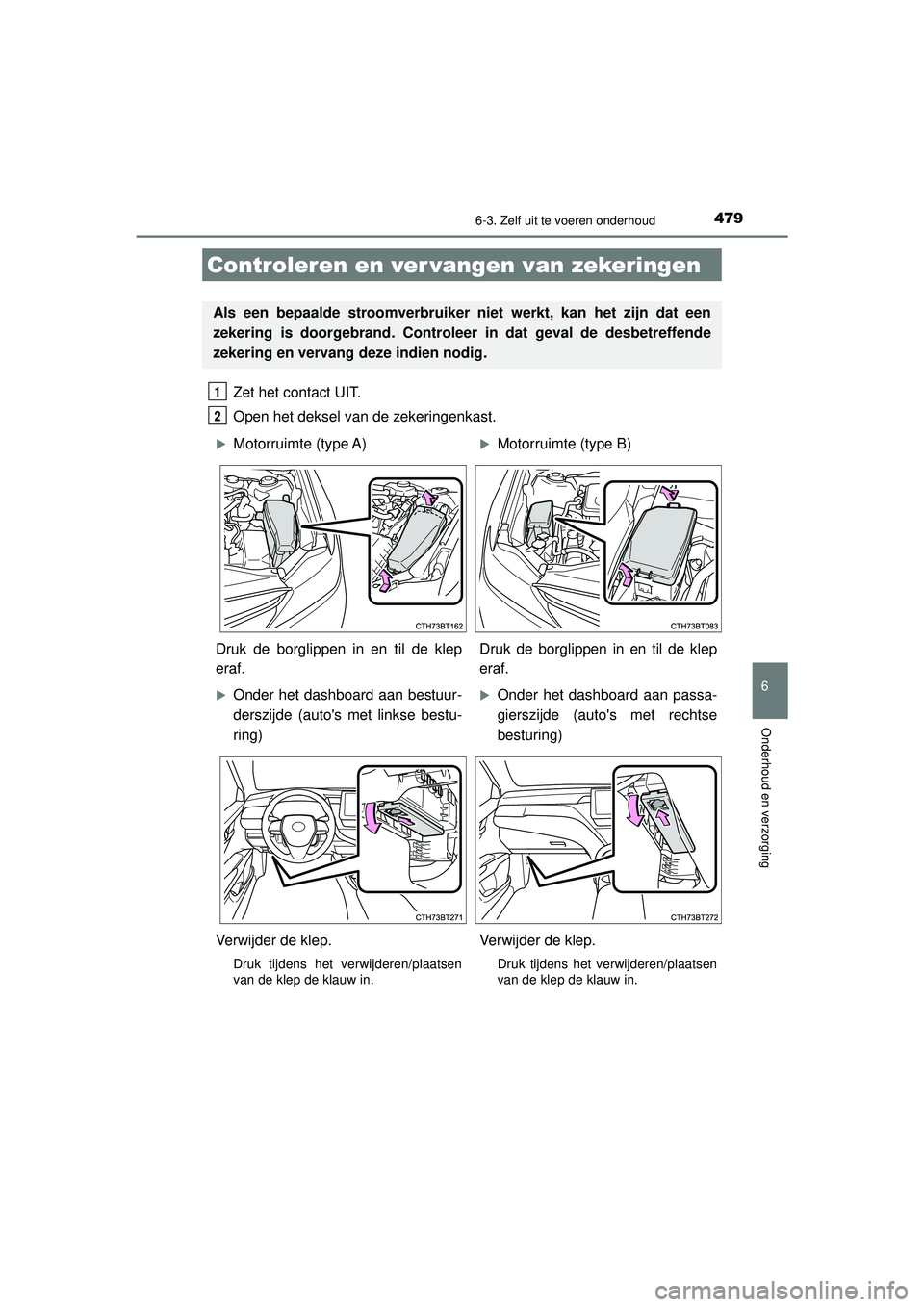

4796-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Controleer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
Motorruimte (type A)Motorruimte (type B)
Druk de borglippen in en til de klep
eraf. Druk de borglippen in en til de klep
eraf.
Onder het dashboard aan bestuur-
derszijde (auto's met linkse bestu-
ring)Onder het dashboard aan passa-
gierszijde (auto's met rechtse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
CAMRY_HV_OM_Europe_OM33F05E.book Page 479 Wednesday, January 20, 2021 6:09 PM

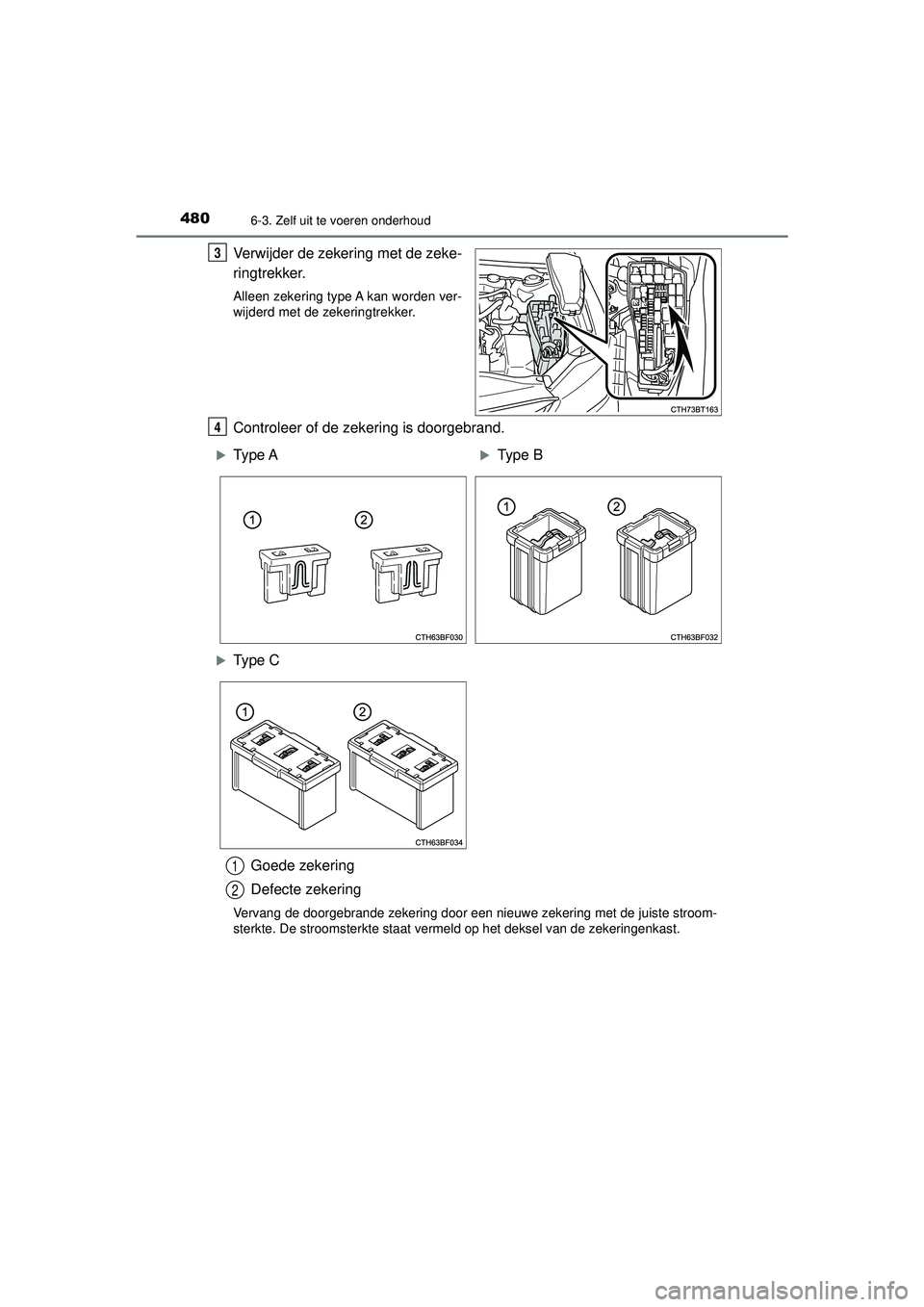

4806-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
3
4
Type AType B
Type CGoede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zekeringenkast.
1
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 480 Wednesday, January 20, 2021 6:09 PM

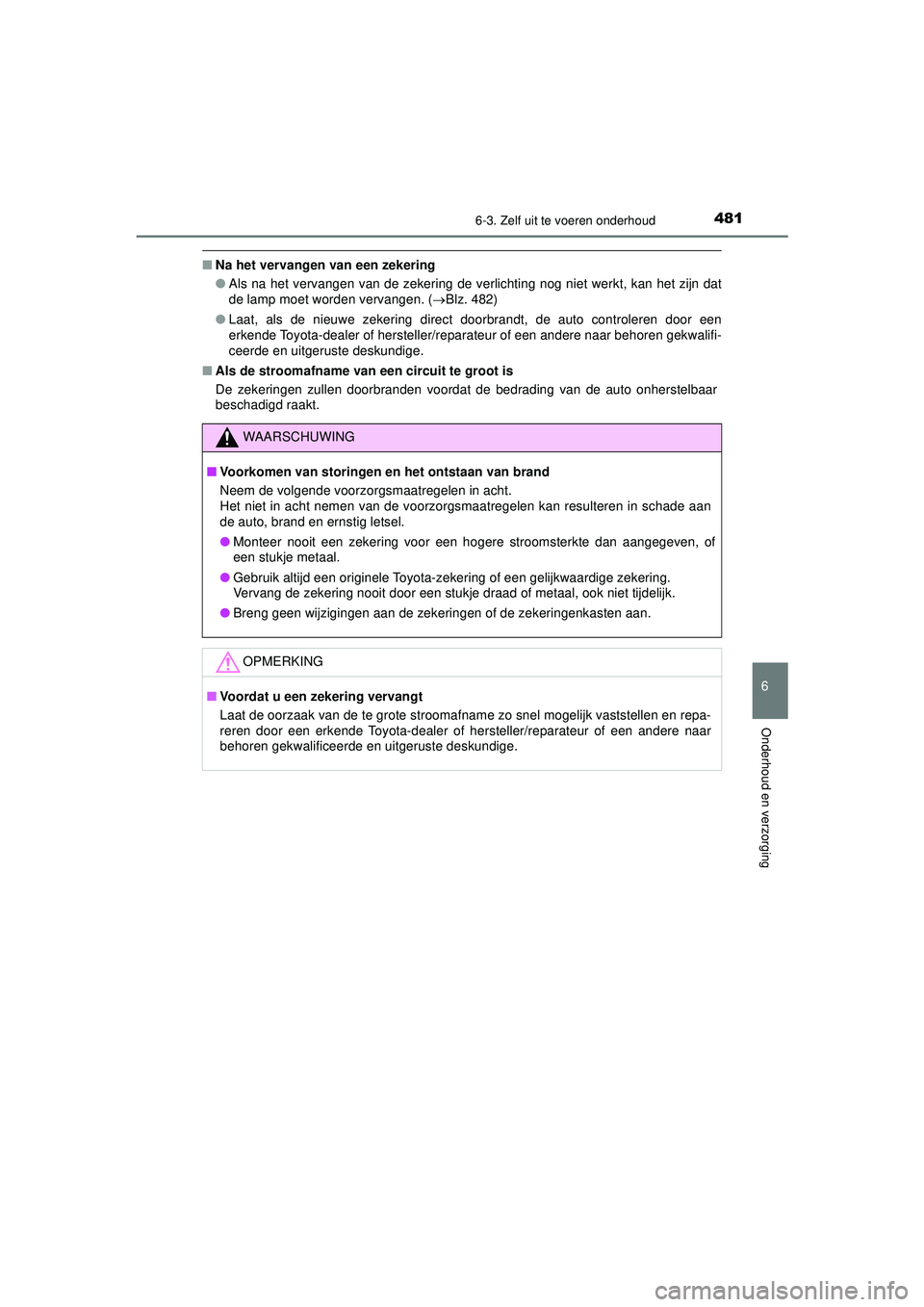

4816-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen. ( Blz. 482)
● Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aangegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-dealer of her steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33F05E.book Page 481 Wednesday, January 20, 2021 6:09 PM

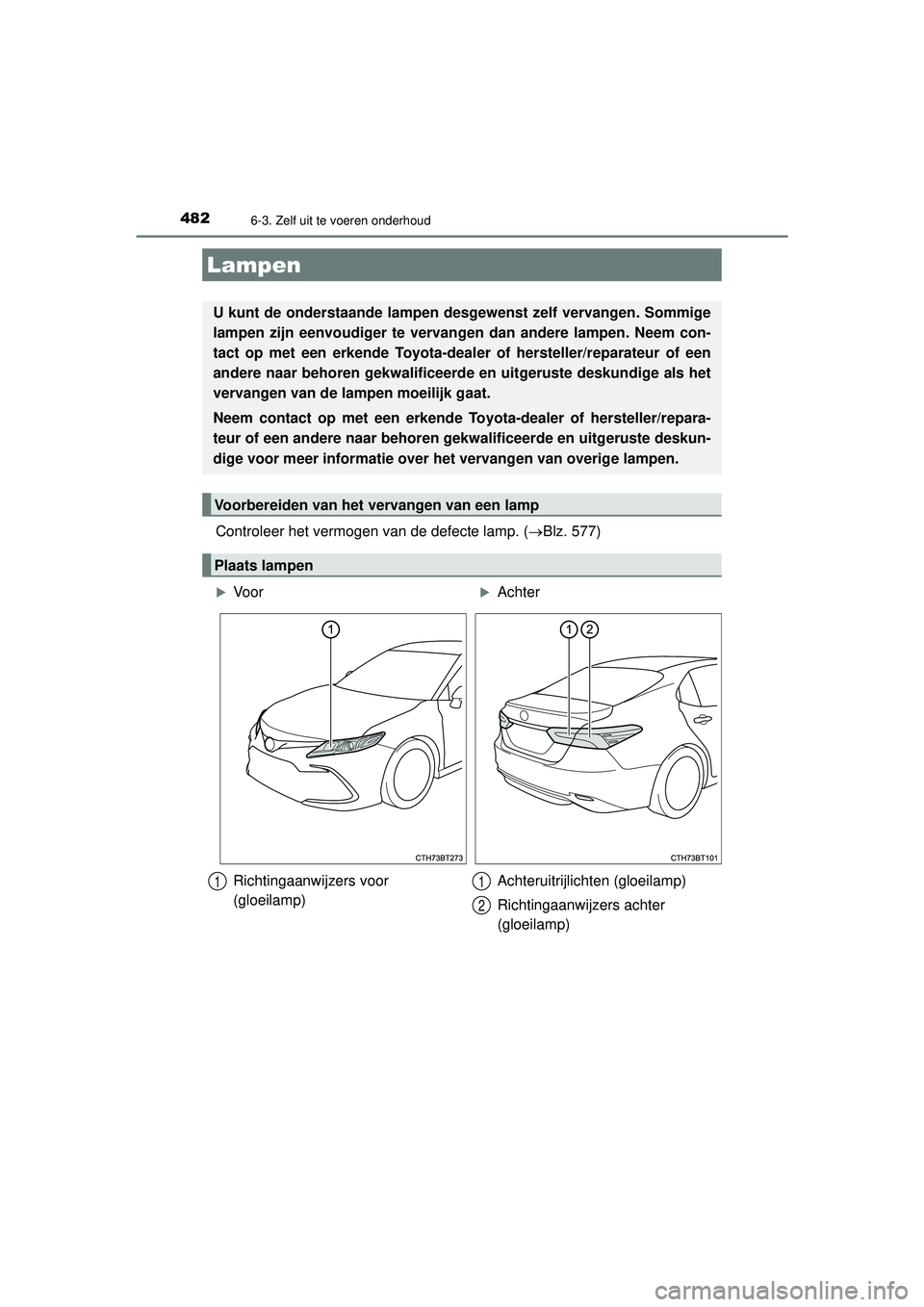

4826-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Controleer het vermogen van de defecte lamp. (Blz. 577)
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommige
lampen zijn eenvoudiger te verva ngen dan andere lampen. Neem con-
tact op met een erkende Toyota-deal er of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het
vervangen van de lampen moeilijk gaat.
Neem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige voor meer info rmatie over het vervangen van overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
VoorAchter
Richtingaanwijzers voor
(gloeilamp) Achteruitrijlichten (gloeilamp)
Richtingaanwijzers achter
(gloeilamp)
11
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 482
Wednesday, January 20, 2021 6:09 PM

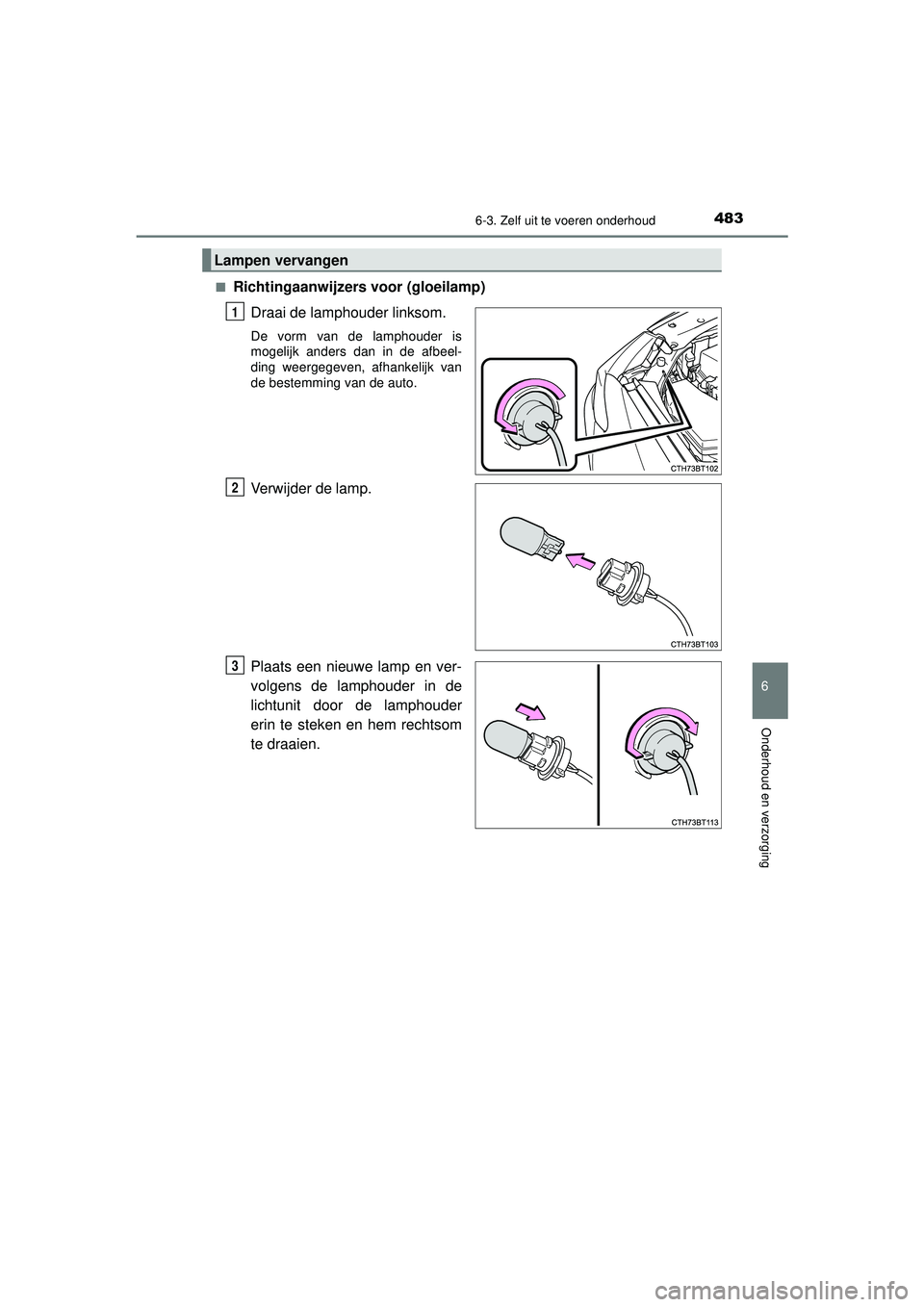

4836-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Richtingaanwijzers voor (gloeilamp)Draai de lamphouder linksom.
De vorm van de lamphouder is
mogelijk anders dan in de afbeel-
ding weergegeven, afhankelijk van
de bestemming van de auto.
Verwijder de lamp.
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Lampen vervangen
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 483 Wednesday, January 20, 2021 6:09 PM

4846-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

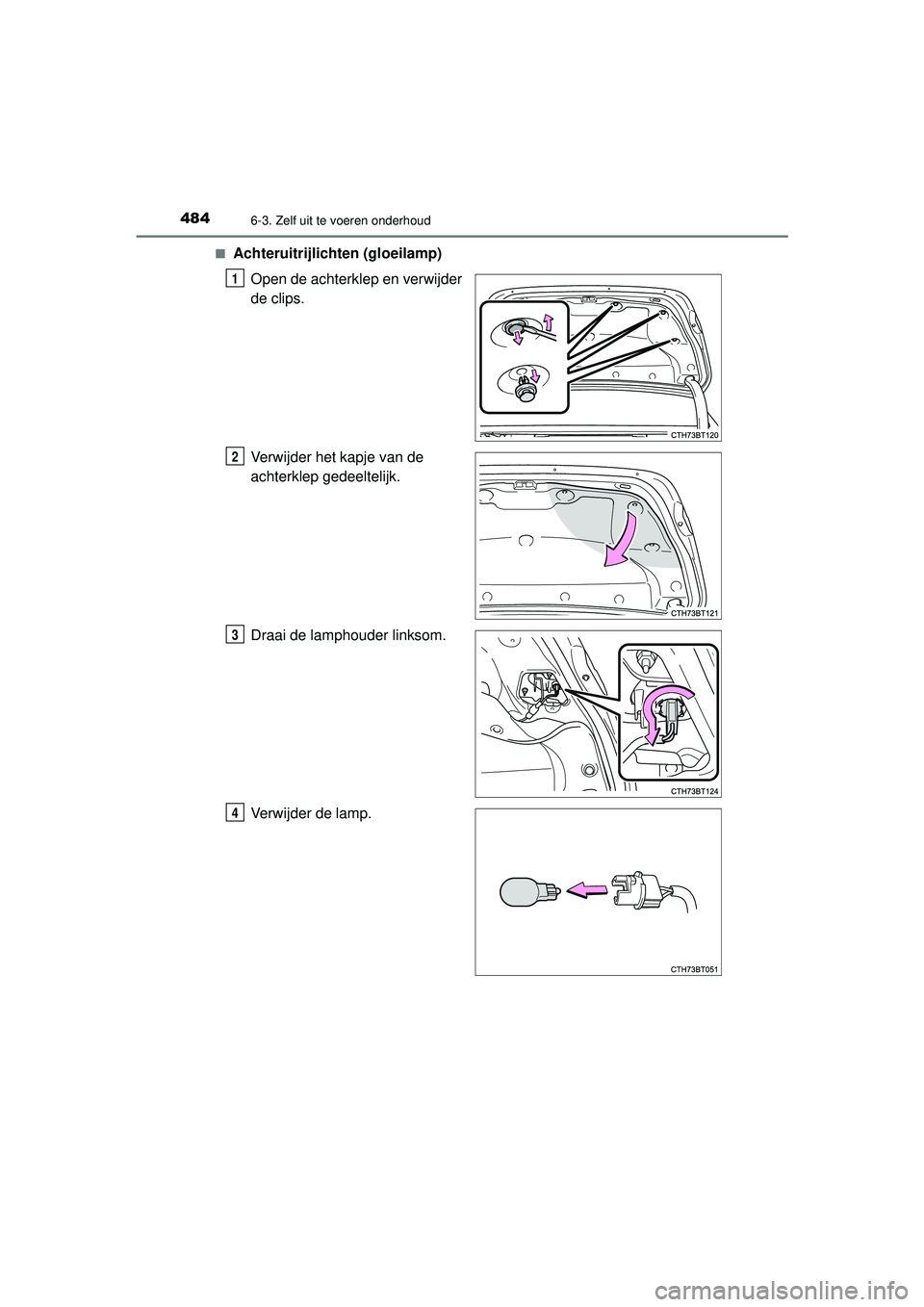

Achteruitrijlichten (gloeilamp)
Open de achterklep en verwijder
de clips.
Verwijder het kapje van de
achterklep gedeeltelijk.
Draai de lamphouder linksom.
Verwijder de lamp.
1
2
3
4
CAMRY_HV_OM_Europe_OM33F05E.book Page 484 Wednesday, January 20, 2021 6:09 PM

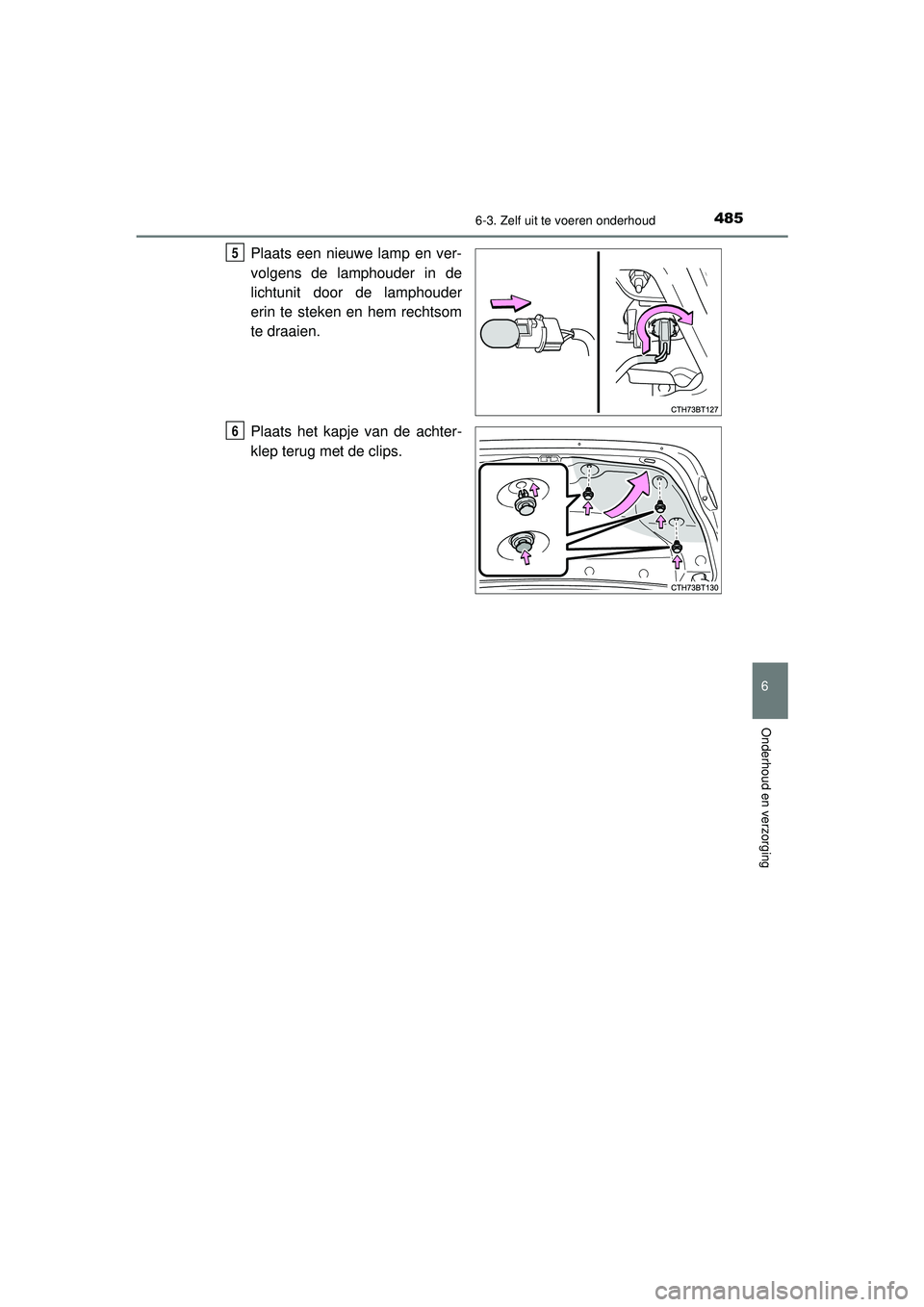

4856-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Plaats het kapje van de achter-
klep terug met de clips.5
6
CAMRY_HV_OM_Europe_OM33F05E.book Page 485 Wednesday, January 20, 2021 6:09 PM

4866-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■

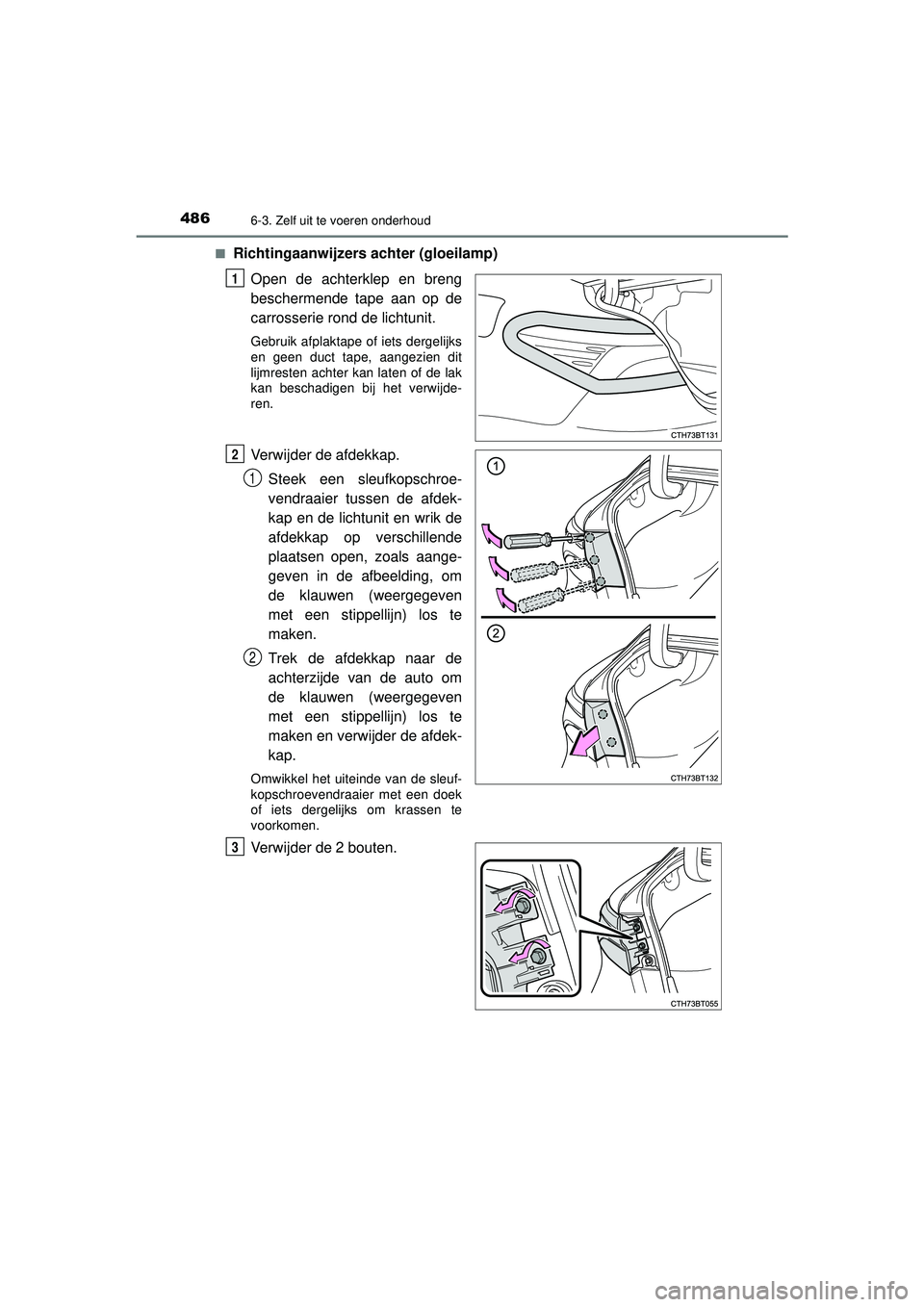

Richtingaanwijzers achter (gloeilamp)
Open de achterklep en breng
beschermende tape aan op de
carrosserie rond de lichtunit.
Gebruik afplaktape of iets dergelijks
en geen duct tape, aangezien dit
lijmresten achter kan laten of de lak
kan beschadigen bij het verwijde-
ren.
Verwijder de afdekkap.Steek een sleufkopschroe-
vendraaier tussen de afdek-
kap en de lichtunit en wrik de
afdekkap op verschillende
plaatsen open, zoals aange-
geven in de afbeelding, om
de klauwen (weergegeven
met een stippellijn) los te
maken.
Trek de afdekkap naar de
achterzijde van de auto om
de klauwen (weergegeven
met een stippellijn) los te
maken en verwijder de afdek-
kap.
Omwikkel het uiteinde van de sleuf-
kopschroevendraaier met een doek
of iets dergelijks om krassen te
voorkomen.
Verwijder de 2 bouten.
1
2
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 486 Wednesday, January 20, 2021 6:09 PM

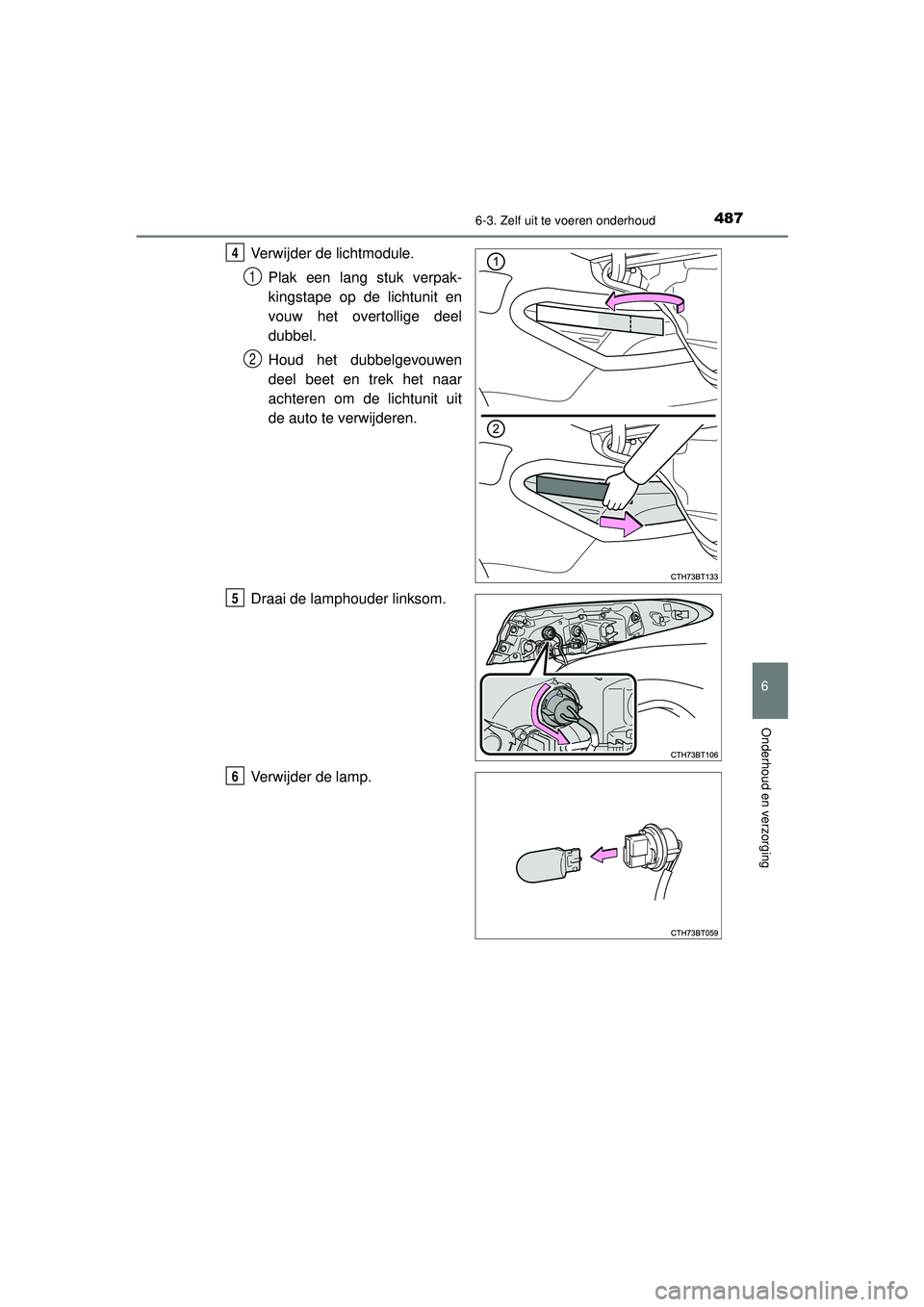

4876-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Verwijder de lichtmodule.Plak een lang stuk verpak-
kingstape op de lichtunit en
vouw het overtollige deel
dubbel.
Houd het dubbelgevouwen
deel beet en trek het naar
achteren om de lichtunit uit
de auto te verwijderen.
Draai de lamphouder linksom.
Verwijder de lamp.4
1
2
5
6
CAMRY_HV_OM_Europe_OM33F05E.book Page 487 Wednesday, January 20, 2021 6:09 PM

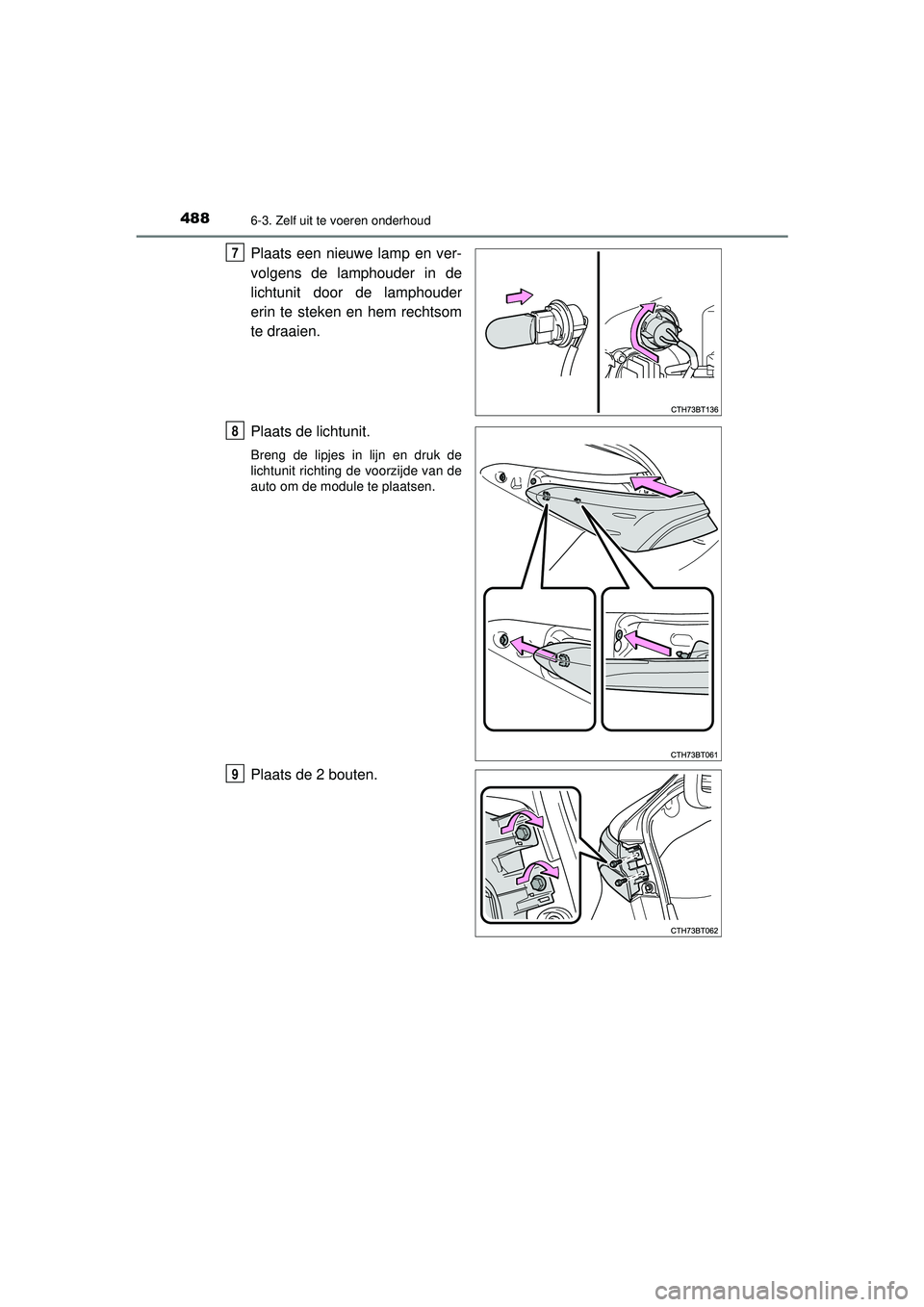

4886-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Plaats de lichtunit.
Breng de lipjes in lijn en druk de
lichtunit richting de voorzijde van de
auto om de module te plaatsen.
Plaats de 2 bouten.
7
8
9
