5698-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties

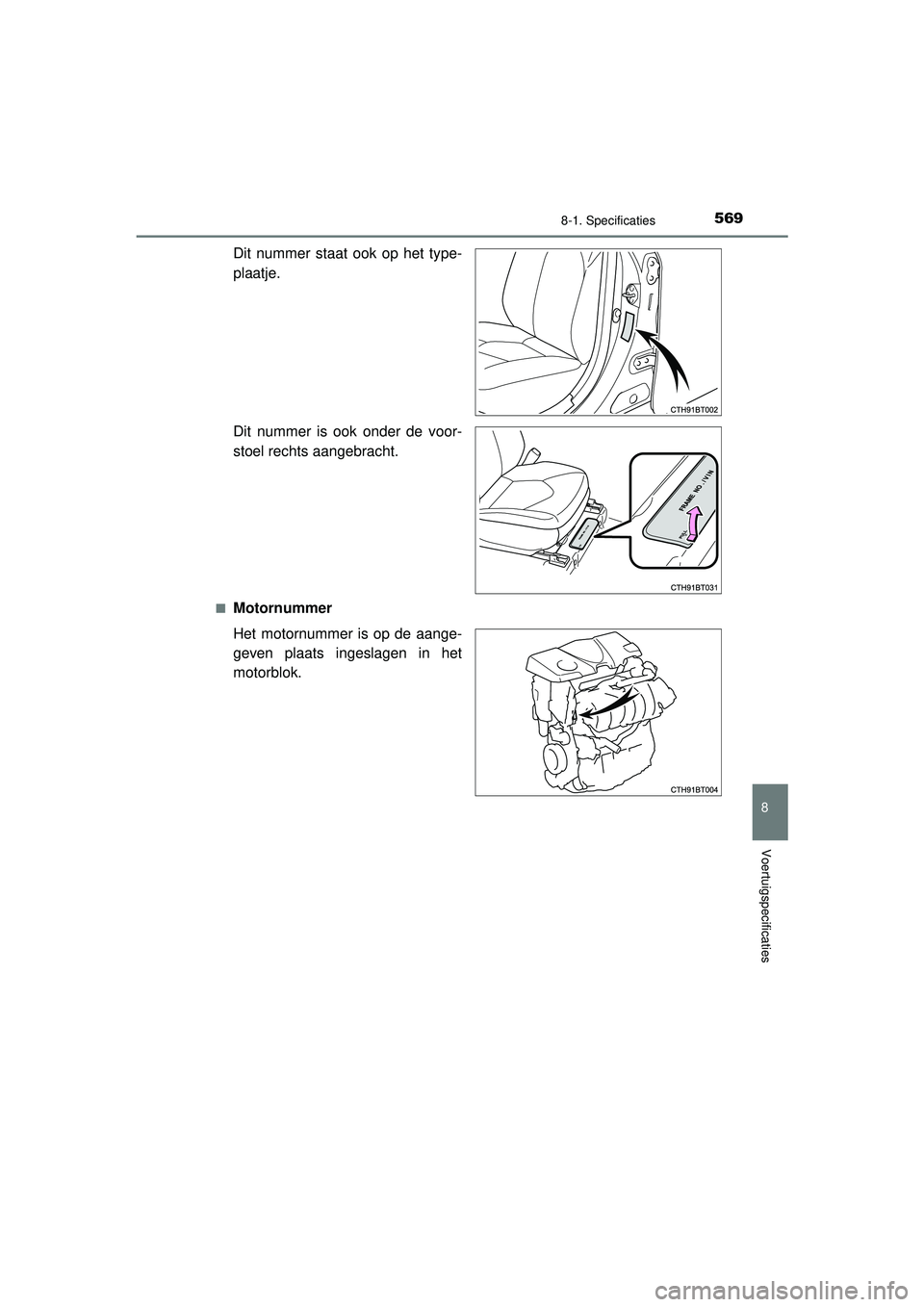

Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voor-
stoel rechts aangebracht.
■Motornummer
Het motornummer is op de aange-
geven plaats ingeslagen in het
motorblok.
CAMRY_HV_OM_Europe_OM33F05E.book Page 569 Wednesday, January 20, 2021 6:09 PM

5708-1. Specificaties
CAMRY_HV_EE

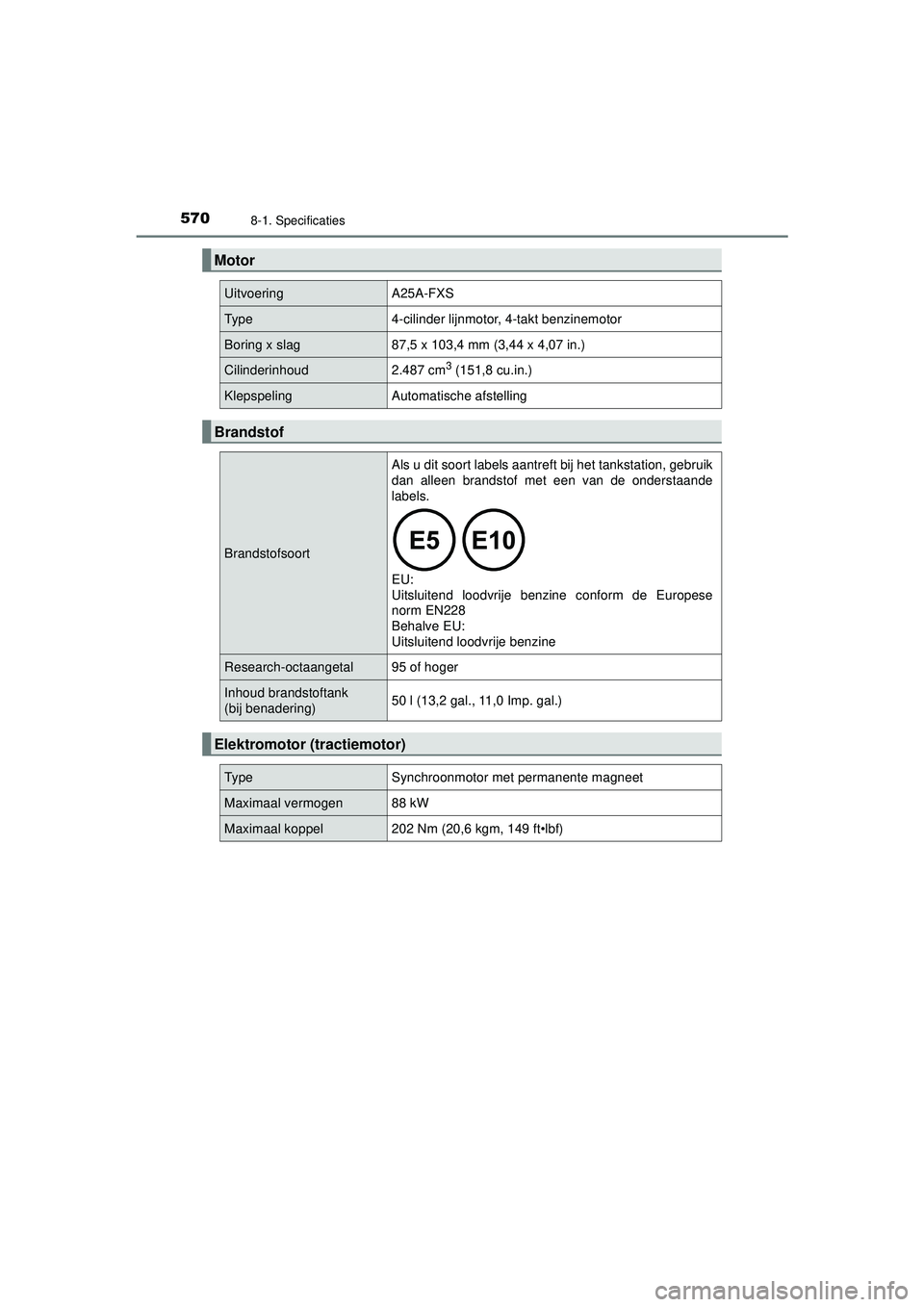

Motor
UitvoeringA25A-FXS
Type4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 87,5 x 103,4 mm (3,44 x 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu.in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation, gebruik
dan alleen brandstof met een van de onderstaande
labels.

EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal 95 of hoger
Inhoud brandstoftank
(bij benadering) 50 l (13,2 gal., 11,0 Imp. gal.)
Elektromotor (tractiemotor)
Type
Synchroonmotor met permanente magneet
Maximaal vermogen 88 kW
Maximaal koppel 202 Nm (20,6 kgm, 149 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 570 Wednesday, January 20, 2021 6:09 PM

5718-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties
■Oliehoeveelheid (verversen [bij benadering*])
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het ver-versen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het
hybridesysteem uit, wacht ten minste 5 minuten en controleer het oliepeil met de
peilstok.
■
Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook andere
motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving” , SN PLUS “Resource-Conserving”
of SP “Resource-Conserving”; of ILSAC GF-6B multigrade-motorolie
0W-20 en 5W-30:
API SM “Energy-Conserving”, SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP “Resour ce-Conserving”; of ILSAC GF-6A
multigrade-motorolie

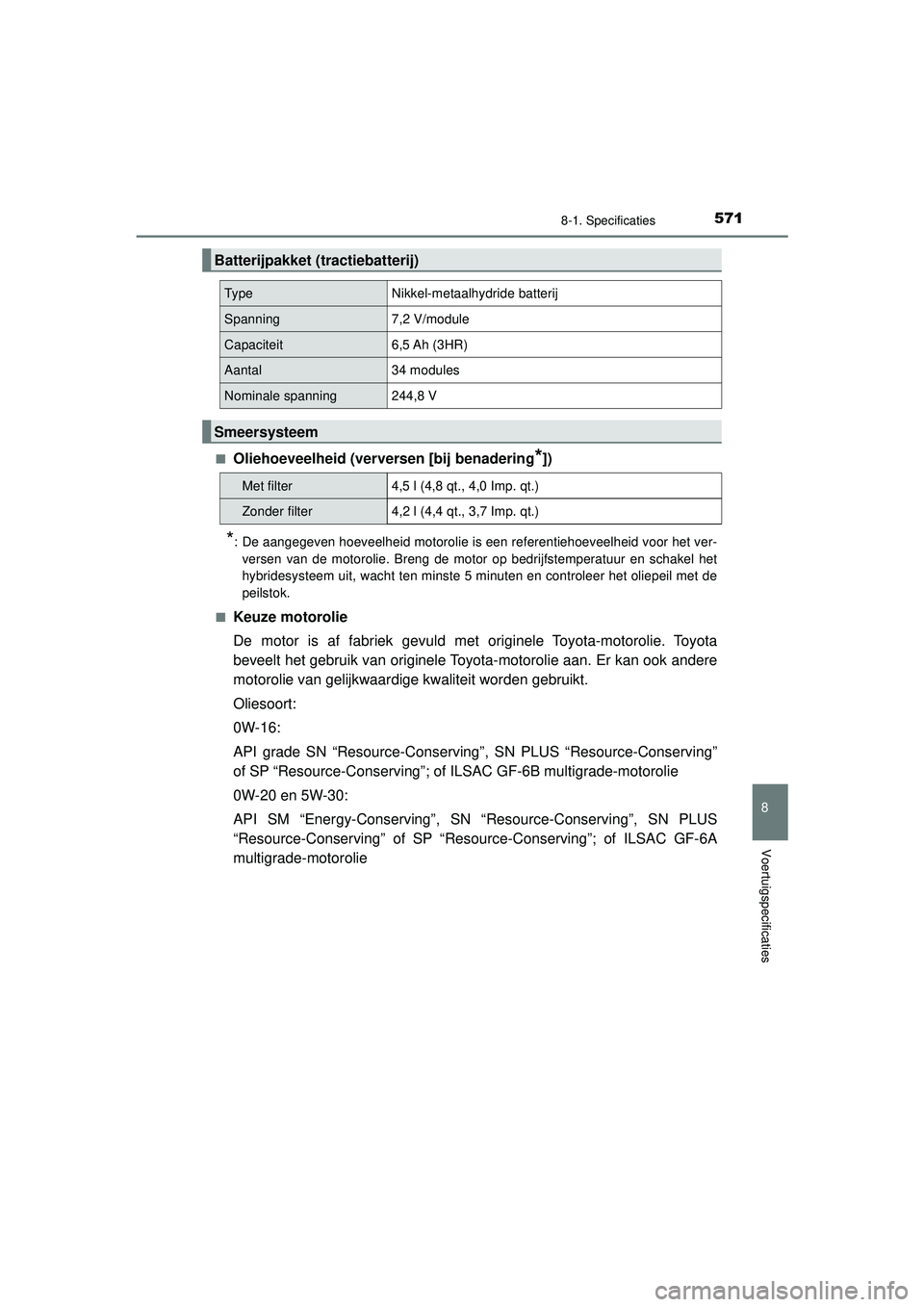

Batterijpakket (tractiebatterij)
Type Nikkel-metaalhydride batterij
Spanning 7,2 V/module
Capaciteit6,5 Ah (3HR)
Aantal 34 modules
Nominale spanning 244,8 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter 4,2 l (4,4 qt., 3,7 Imp. qt.)
CAMRY_HV_OM_Europe_OM33F05E.book Page 571 Wednesday, January 20, 2021 6:09 PM

5728-1. Specificaties
CAMRY_HV_EE

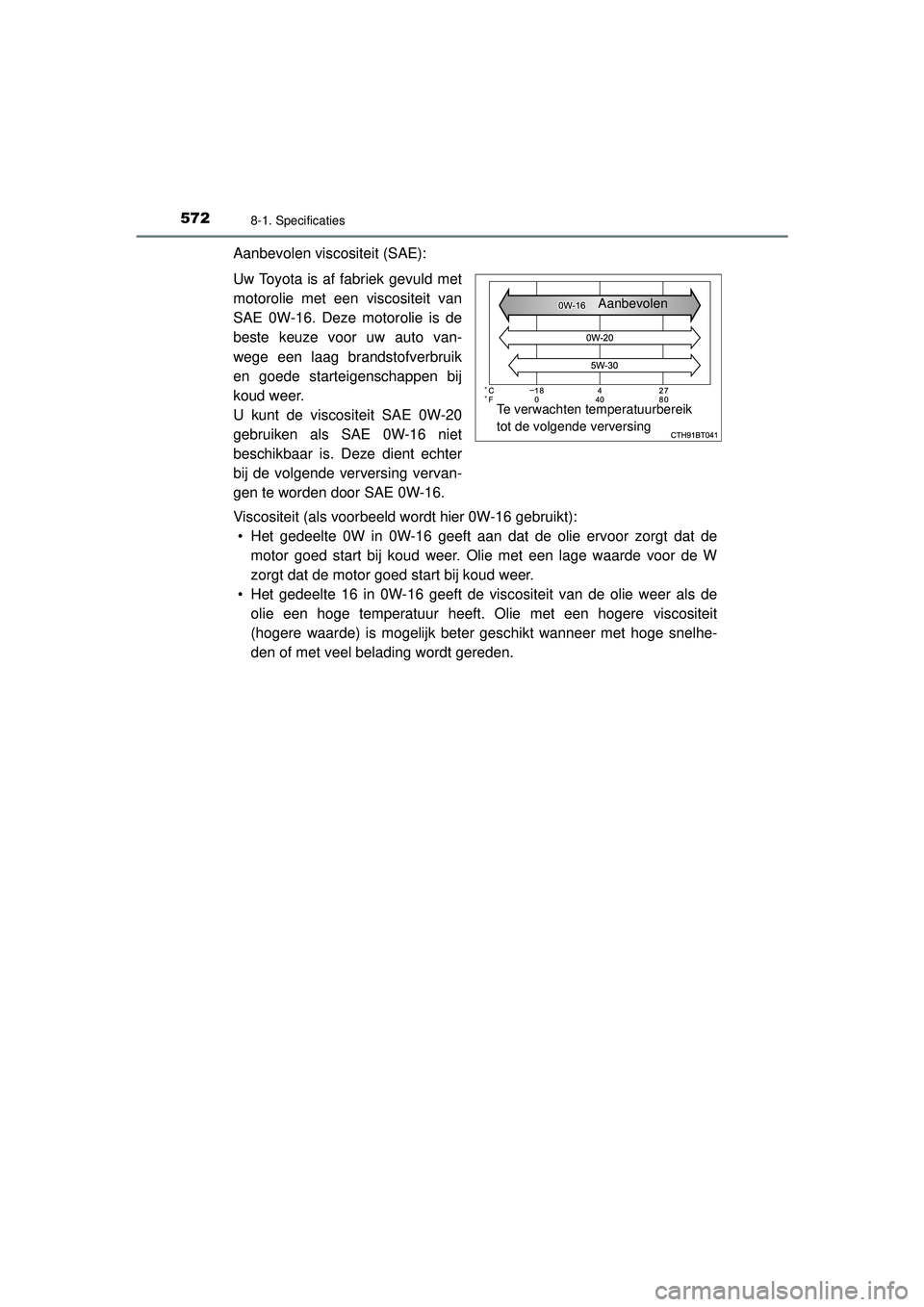

Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto van-
wege een laag brandstofverbruik
en goede starteigenschappen bij
koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter
bij de volgende verversing vervan-
gen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier 0W-16 gebruikt):• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor de W
zorgt dat de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter geschikt wanneer met hoge snelhe-
den of met veel belading wordt gereden.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
CAMRY_HV_OM_Europe_OM33F05E.book Page 572
Wednesday, January 20, 2021 6:09 PM

5738-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties

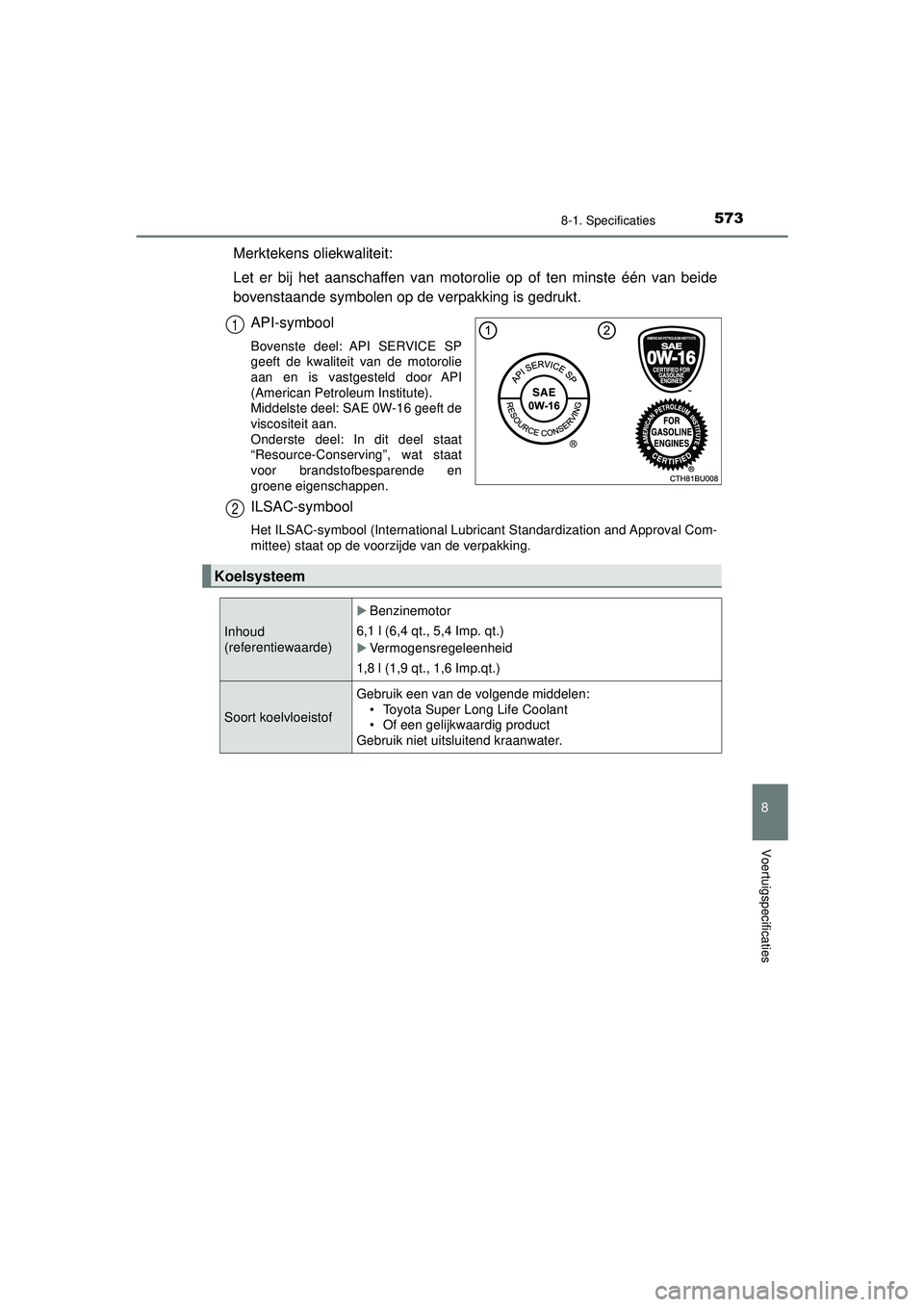

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van beide
bovenstaande symbolen op de verpakking is gedrukt.API-symbool
Bovenste deel: API SERVICE SP
geeft de kwaliteit van de motorolie
aan en is vastgesteld door API
(American Petroleum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubric ant Standardization and Approval Com-
mittee) staat op de voorzijde van de verpakking.
1
Koelsysteem
Inhoud
(referentiewaarde)
Benzinemotor
6,1 l (6,4 qt., 5,4 Imp. qt.)
Vermogensregeleenheid
1,8 l (1,9 qt., 1,6 Imp.qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
2
CAMRY_HV_OM_Europe_OM33F05E.book Page 573 Wednesday, January 20, 2021 6:09 PM

5748-1. Specificaties
CAMRY_HV_EE
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.

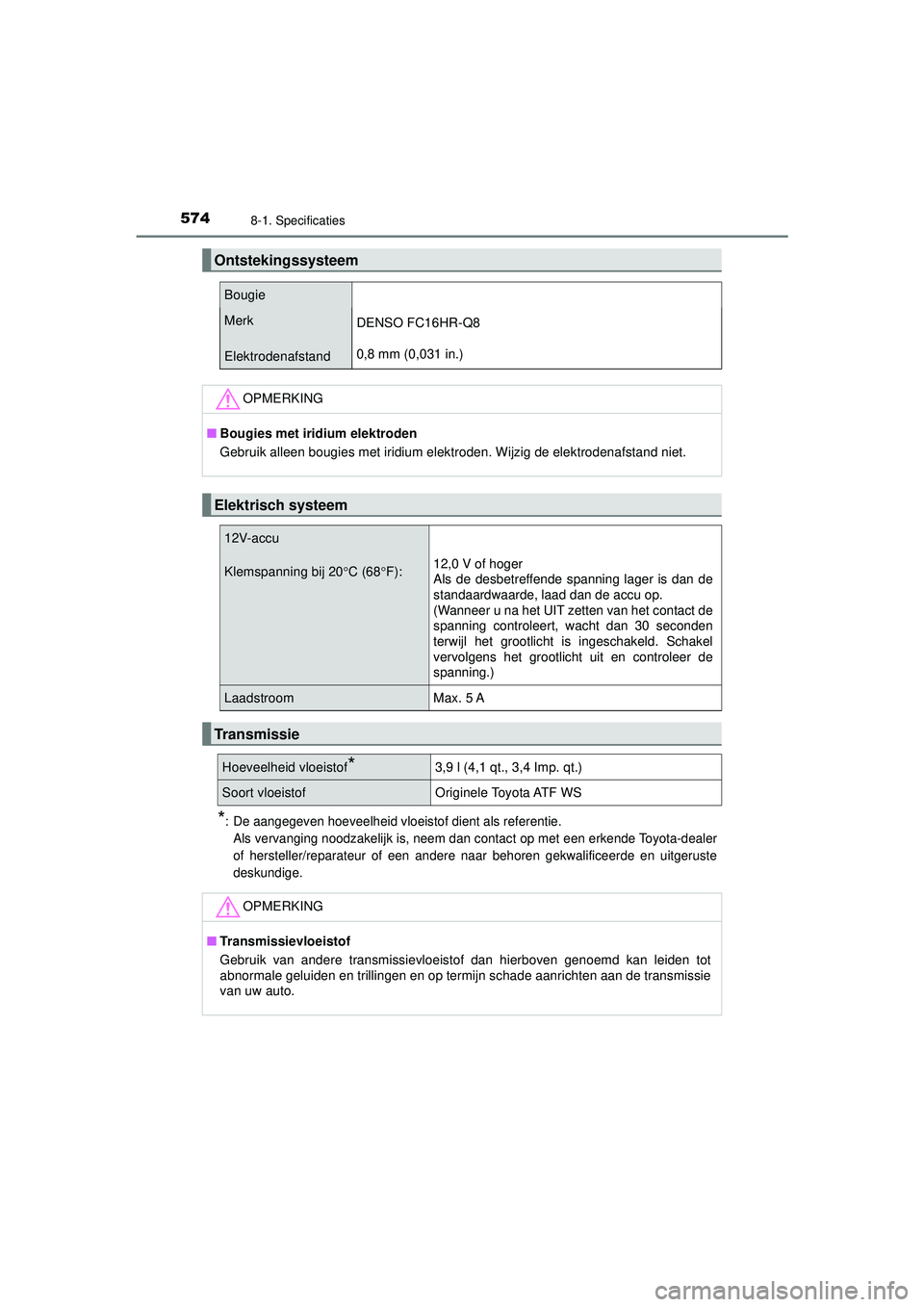

Ontstekingssysteem
Bougie
Merk
Elektrodenafstand DENSO FC16HR-Q8
0,8 mm (0,031 in.)
OPMERKING
■
Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem
12V-accu
Klemspanning bij 20 C (68 F): 12,0 V of hoger
Als de desbetreffende spanning lager is dan de
standaardwaarde, laad dan de accu op.
(Wanneer u na het UIT zetten van het contact de
spanning controleert, wacht dan 30 seconden
terwijl het grootlicht is ingeschakeld. Schakel
vervolgens het grootlicht uit en controleer de
spanning.)
LaadstroomMax. 5 A
Transmissie
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp. qt.)
Soort vloeistof Originele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmissievloeistof dan hierboven genoemd kan leiden tot
abnormale geluiden en trillingen en op termijn schade aanrichten aan de transmissie
van uw auto.
CAMRY_HV_OM_Europe_OM33F05E.book Page 574 Wednesday, January 20, 2021 6:09 PM

5758-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties

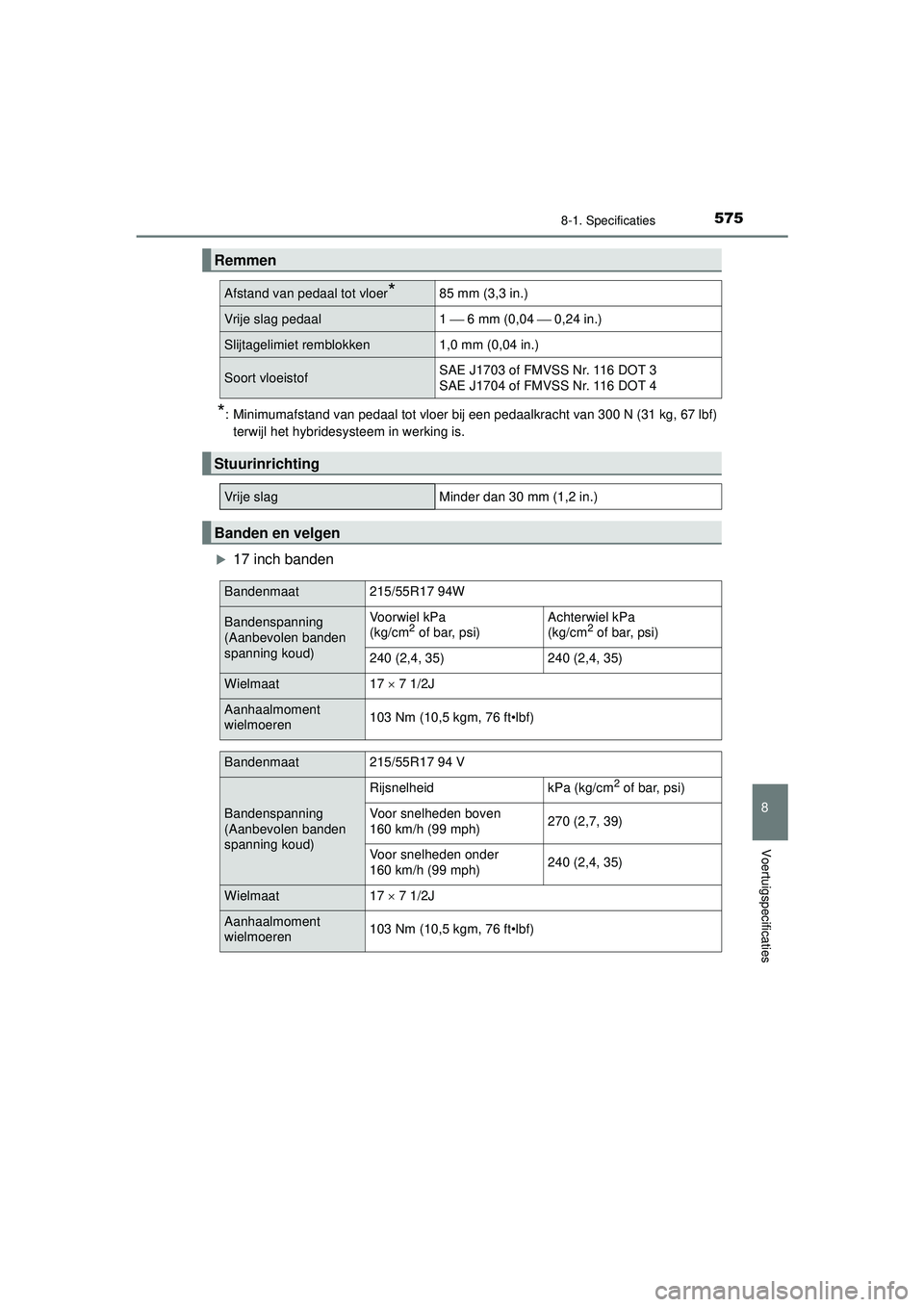

*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (31 kg, 67 lbf)terwijl het hybridesysteem in werking is.
17 inch banden
Remmen
Afstand van pedaal tot vloer*85 mm (3,3 in.)
Vrije slag pedaal 1  6 mm (0,04  0,24 in.)
Slijtagelimiet remblokken1,0 mm (0,04 in.)
Soort vloeistof SAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slag
Minder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat215/55R17 94W
Bandenspanning
(Aanbevolen banden
spanning koud)Voorwiel kPa
(kg/cm2 of bar, psi)Achterwiel kPa
(kg/cm2 of bar, psi)
240 (2,4, 35)240 (2,4, 35)
Wielmaat17  7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat215/55R17 94 V
Bandenspanning
(Aanbevolen banden
spanning koud)
RijsnelheidkPa (kg/cm2 of bar, psi)
Voor snelheden boven
160 km/h (99 mph)270 (2,7, 39)
Voor snelheden onder
160 km/h (99 mph)240 (2,4, 35)
Wielmaat17  7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 575 Wednesday, January 20, 2021 6:09 PM

5768-1. Specificaties
CAMRY_HV_EE

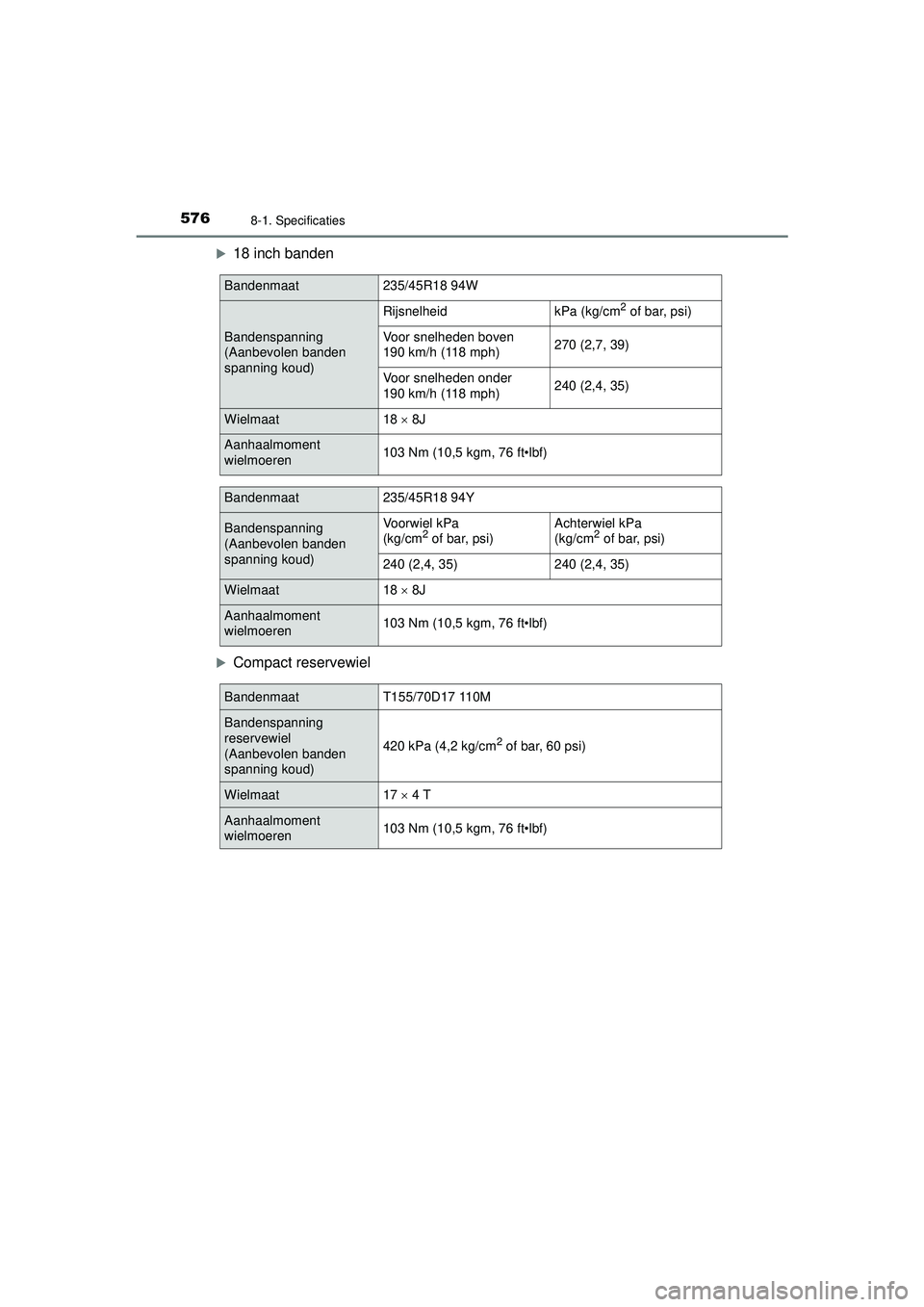

18 inch banden
Compact reservewiel
Bandenmaat235/45R18 94W
Bandenspanning
(Aanbevolen banden
spanning koud)
RijsnelheidkPa (kg/cm2 of bar, psi)
Voor snelheden boven
190 km/h (118 mph)270 (2,7, 39)
Voor snelheden onder
190 km/h (118 mph)240 (2,4, 35)
Wielmaat18  8J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat235/45R18 94Y
Bandenspanning
(Aanbevolen banden
spanning koud)Voorwiel kPa
(kg/cm2 of bar, psi)
Achterwiel kPa
(kg/cm2 of bar, psi)
240 (2,4, 35)240 (2,4, 35)
Wielmaat18  8J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT155/70D17 110M
Bandenspanning
reservewiel
(Aanbevolen banden
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17  4 T
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
CAMRY_HV_OM_Europe_OM33F05E.book Page 576 Wednesday, January 20, 2021 6:09 PM

5778-1. Specificaties
CAMRY_HV_EE
8
Voertuigspecificaties

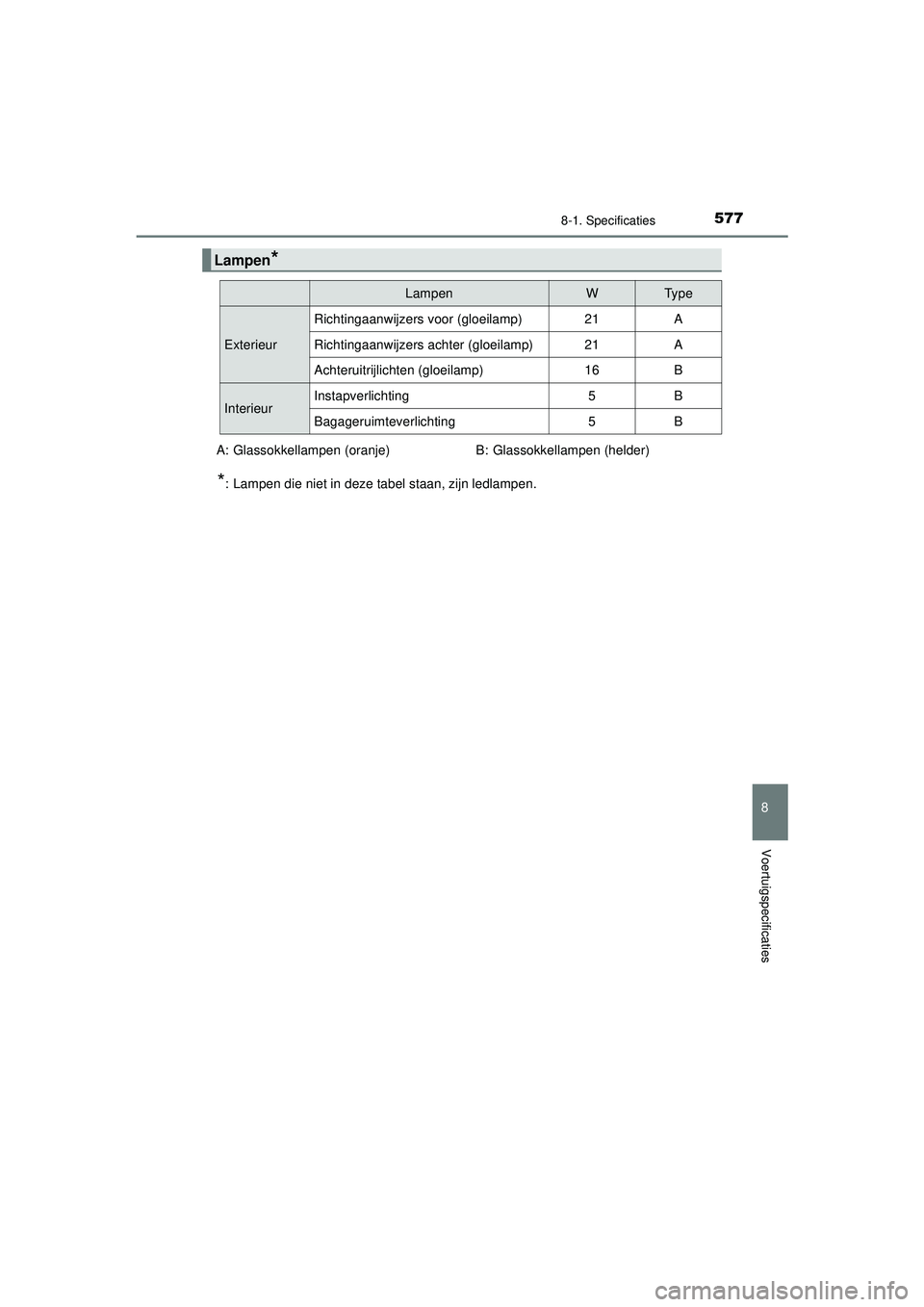

*: Lampen die niet in deze tabel staan, zijn ledlampen.
Lampen*
LampenWTy p e
ExterieurRichtingaanwijzers voor (gloeilamp) 21
A
Richtingaanwijzers achter (gloeilamp) 21 A
Achteruitrijlichten (gloeilamp) 16B
Interieur Instapverlichting 5 B
Bagageruimteverlichting
5B
A: Glassokkellampen (oranje) B: Glassokkellampen (helder)
CAMRY_HV_OM_Europe_OM33F05E.book Page 577 Wednesday, January 20, 2021 6:09 PM

5788-1. Specificaties
CAMRY_HV_EE

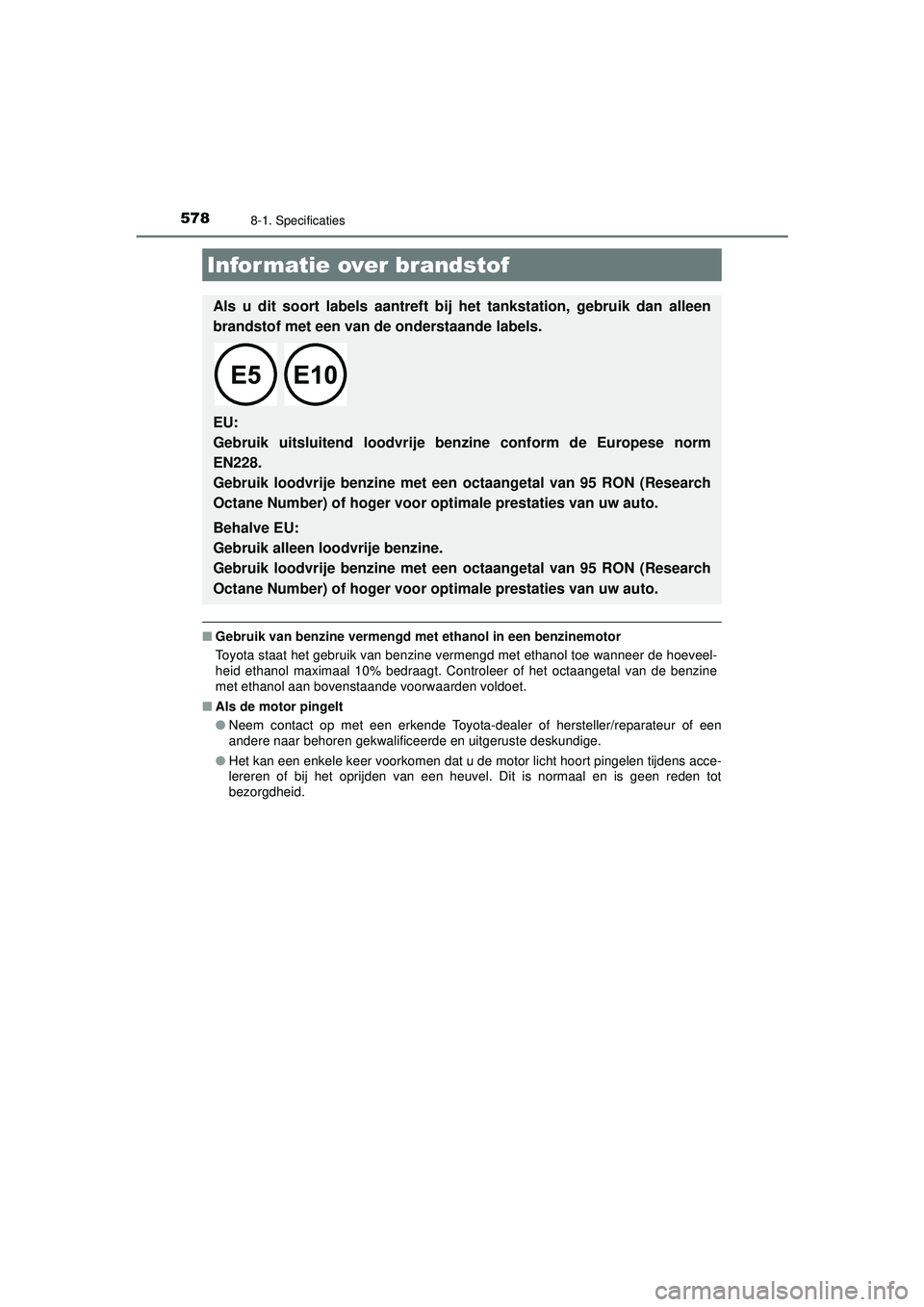

■Gebruik van benzine vermengd me t ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt. Controleer of het octaangetal van de benzine
met ethanol aan bovenstaande voorwaarden voldoet.
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel. Dit is normaal en is geen reden tot
bezorgdheid.
Informatie over brandstof
Als u dit soort labels aantreft bij het tankstation, gebruik dan alleen
brandstof met een van de onderstaande labels.

EU:
Gebruik uitsluitend loodvrije benzine conform de Europese norm
EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
Behalve EU:
Gebruik alleen loodvrije benzine.
Gebruik loodvrije benzine met een octaangetal van 95 RON (Research
Octane Number) of hoger voor optimale prestaties van uw auto.
