3654-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

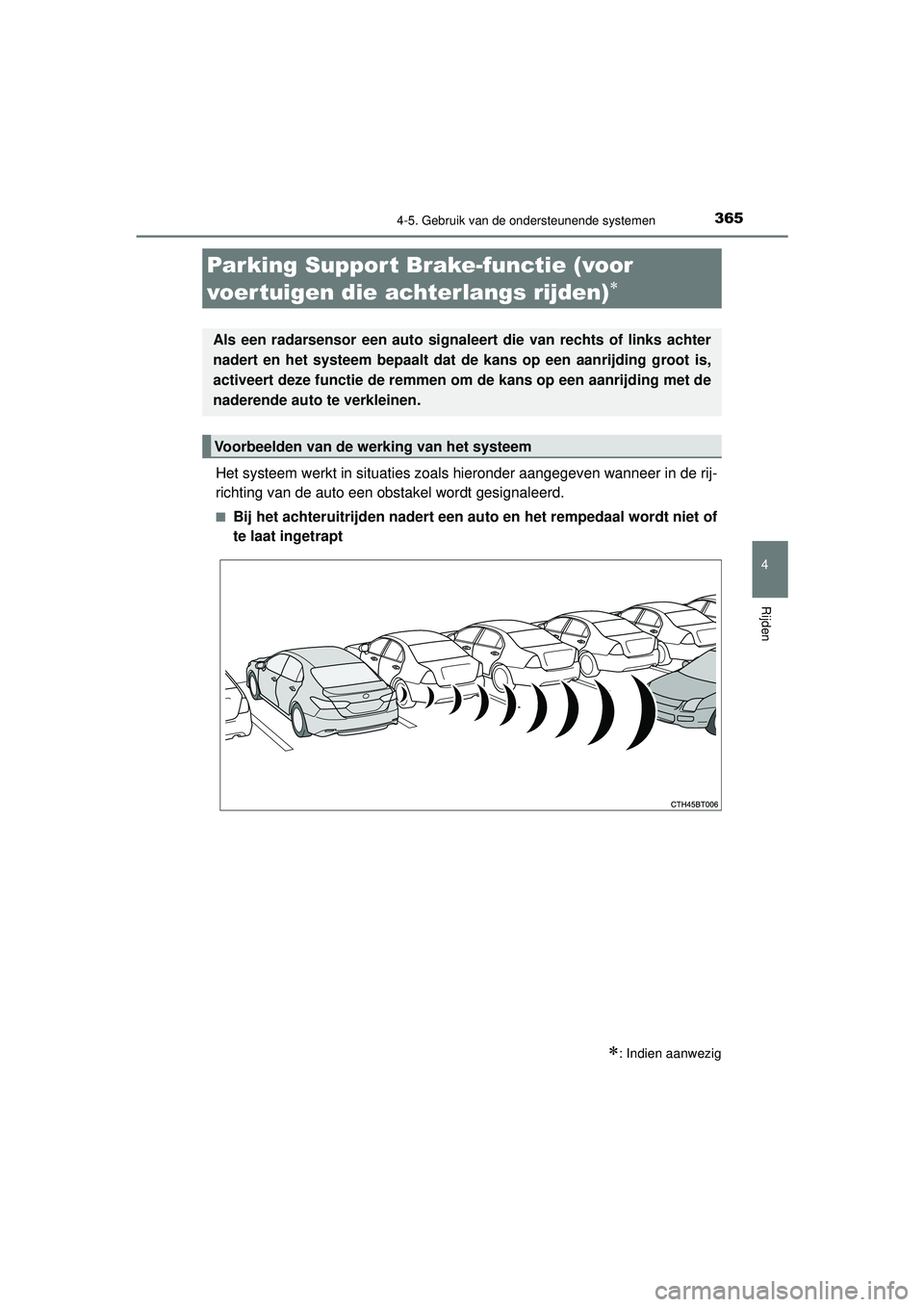

Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of
te laat ingetrapt
Parking Suppor t Brake-functie (voor
voertuigen die achterlangs rijden)

: Indien aanwezig
Als een radarsensor een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is,
activeert deze functie de remmen om de kans op een aanrijding met de
naderende auto te verkleinen.
Voorbeelden van de werking van het systeem
CAMRY_HV_OM_Europe_OM33F05E.book Page 365 Wednesday, January 20, 2021 6:09 PM

3674-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

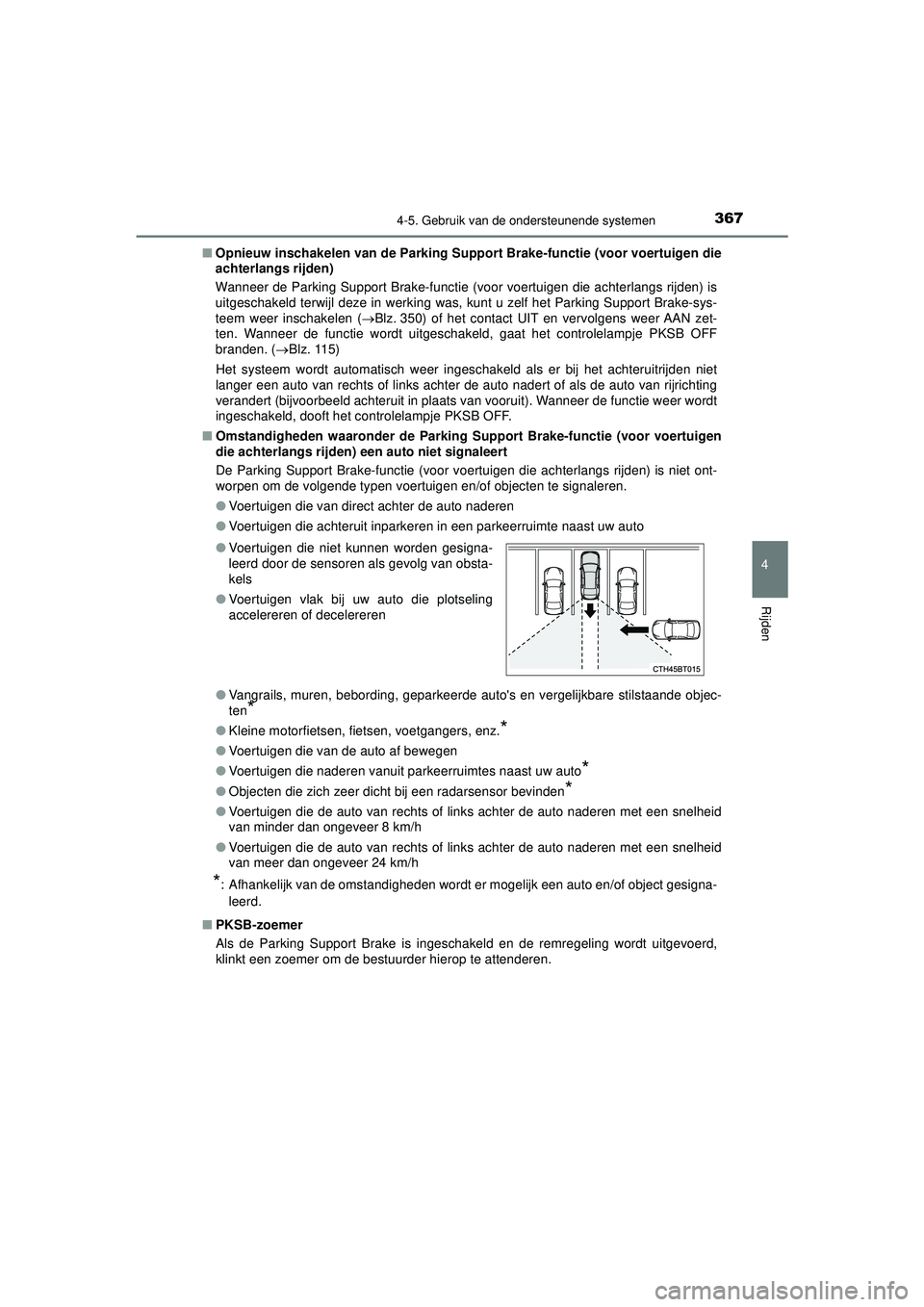

■Opnieuw inschakelen van de Parking Supp ort Brake-functie (voor voertuigen die
achterlangs rijden)
Wanneer de Parking Support Brake-functie (voor voertuigen die achterlangs rijden) is
uitgeschakeld terwijl deze in werking was, kunt u zelf het Parking Support Brake-sys-
teem weer inschakelen ( Blz. 350) of het contact UIT en vervolgens weer AAN zet-
ten. Wanneer de functie wordt uitgeschakeld, gaat het controlelampje PKSB OFF
branden. ( Blz. 115)
Het systeem wordt automatisch weer ingeschakeld als er bij het achteruitrijden niet
langer een auto van rechts of links achter de auto nadert of als de auto van rijrichting
verandert (bijvoorbeeld achteruit in plaats va n vooruit). Wanneer de functie weer wordt
ingeschakeld, dooft het controlelampje PKSB OFF.
■ Omstandigheden waaronder de Parking Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet signaleert
De Parking Support Brake-functie (voor voertu igen die achterlangs rijden) is niet ont-
worpen om de volgende typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht bij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■ PKSB-zoemer
Als de Parking Support Brake is ingeschakeld en de remregeling wordt uitgevoerd,
klinkt een zoemer om de bestuurder hierop te attenderen. ●Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
● Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
CAMRY_HV_OM_Europe_OM33F05E.book Page 367 Wednesday, January 20, 2021 6:09 PM

3694-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

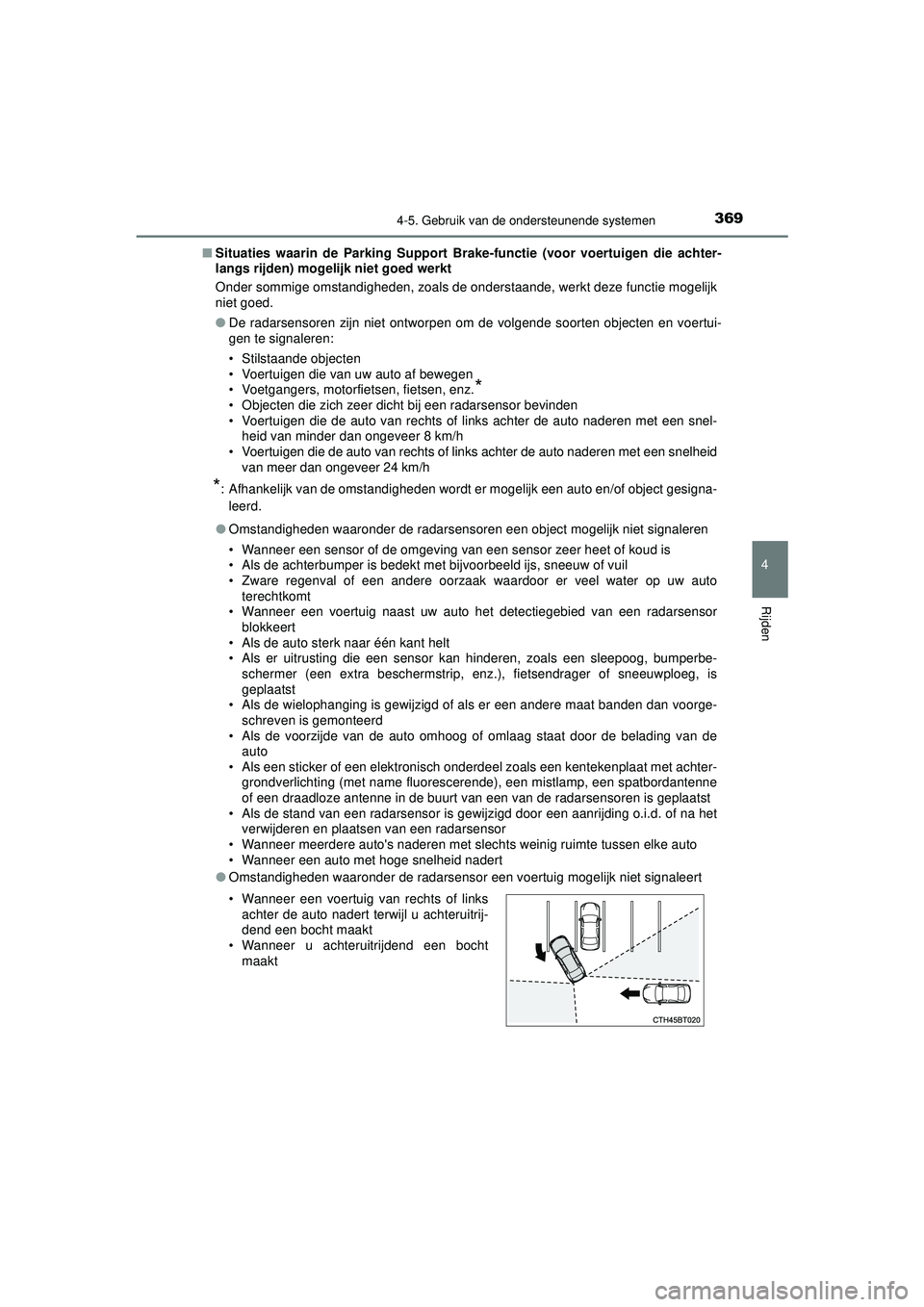

■Situaties waarin de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) mogelij k niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● De radarsensoren zijn niet ontworpen om de volgende soorten objecten en voertui-
gen te signaleren:
• Stilstaande objecten
• Voertuigen die van uw auto af bewegen
• Voetgangers, motorfietsen, fietsen, enz.
*
• Objecten die zich zeer dicht bij een radarsensor bevinden
• Voertuigen die de auto van rechts of links achter de auto naderen met een snel-
heid van minder dan ongeveer 8 km/h
• Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
● Omstandigheden waaronder de radarsensoren een object mogelijk niet signaleren
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor
blokkeert
• Als de auto sterk naar één kant helt
• Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbe- schermer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is
geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge- schreven is gemonteerd
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de radarsensoren is geplaatst
• Als de stand van een radarsensor is gewijzigd door een aanrijding o.i.d. of na het
verwijderen en plaatsen van een radarsensor
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
● Omstandigheden waaronder de radarsensor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
CAMRY_HV_OM_Europe_OM33F05E.book Page 369 Wednesday, January 20, 2021 6:09 PM

3704-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Omgaan met de radarsensoren

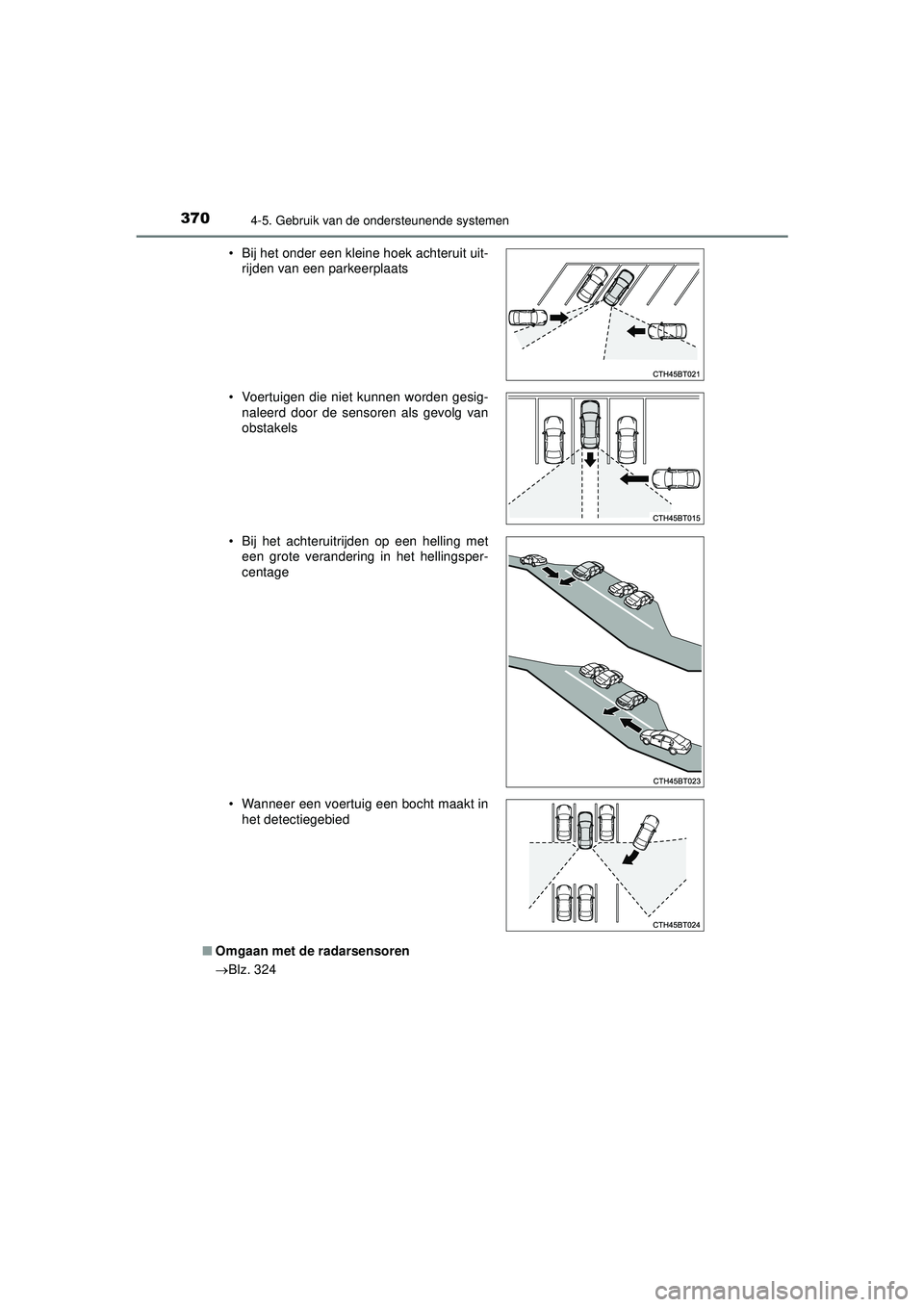

Blz. 324• Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Voertuigen die niet kunnen worden gesig- naleerd door de sensoren als gevolg van
obstakels
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
CAMRY_HV_OM_Europe_OM33F05E.book Page 370 Wednesday, January 20, 2021 6:09 PM

3714-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

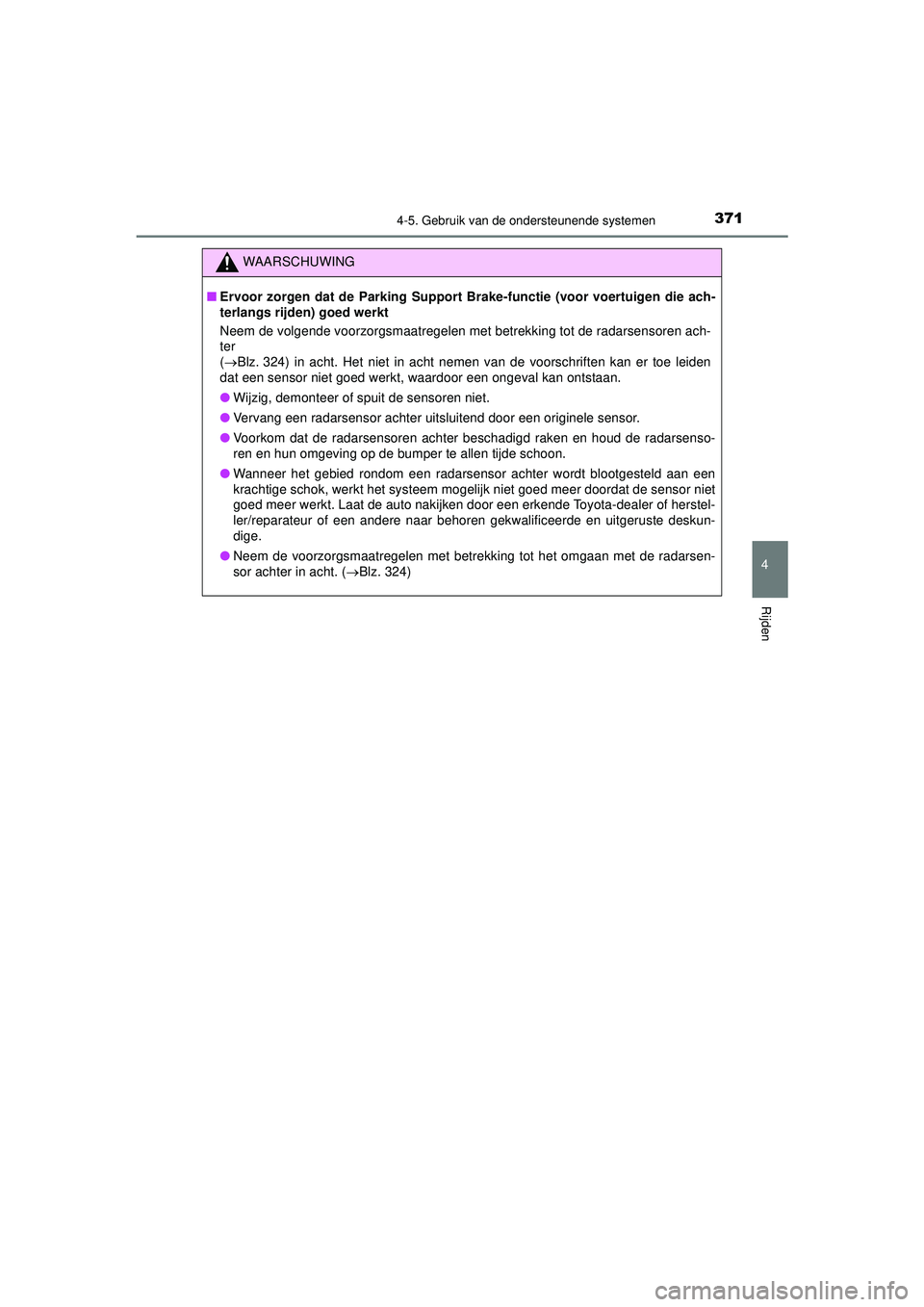

WAARSCHUWING
■Ervoor zorgen dat de Parking Support Brake-functie (voor voertuigen die ach-
terlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren ach-
ter
(  Blz. 324) in acht. Het niet in acht nemen van de voorschriften kan er toe leiden
dat een sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor achter uitsluitend door een originele sensor.
● Voorkom dat de radarsensoren achter beschadigd raken en houd de radarsenso-
ren en hun omgeving op de bumper te allen tijde schoon.
● Wanneer het gebied rondom een radarsensor achter wordt blootgesteld aan een
krachtige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet
goed meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor achter in acht. ( Blz. 324)
CAMRY_HV_OM_Europe_OM33F05E.book Page 371 Wednesday, January 20, 2021 6:09 PM

3804-6. Rijtips
CAMRY_HV_EE
OPMERKING

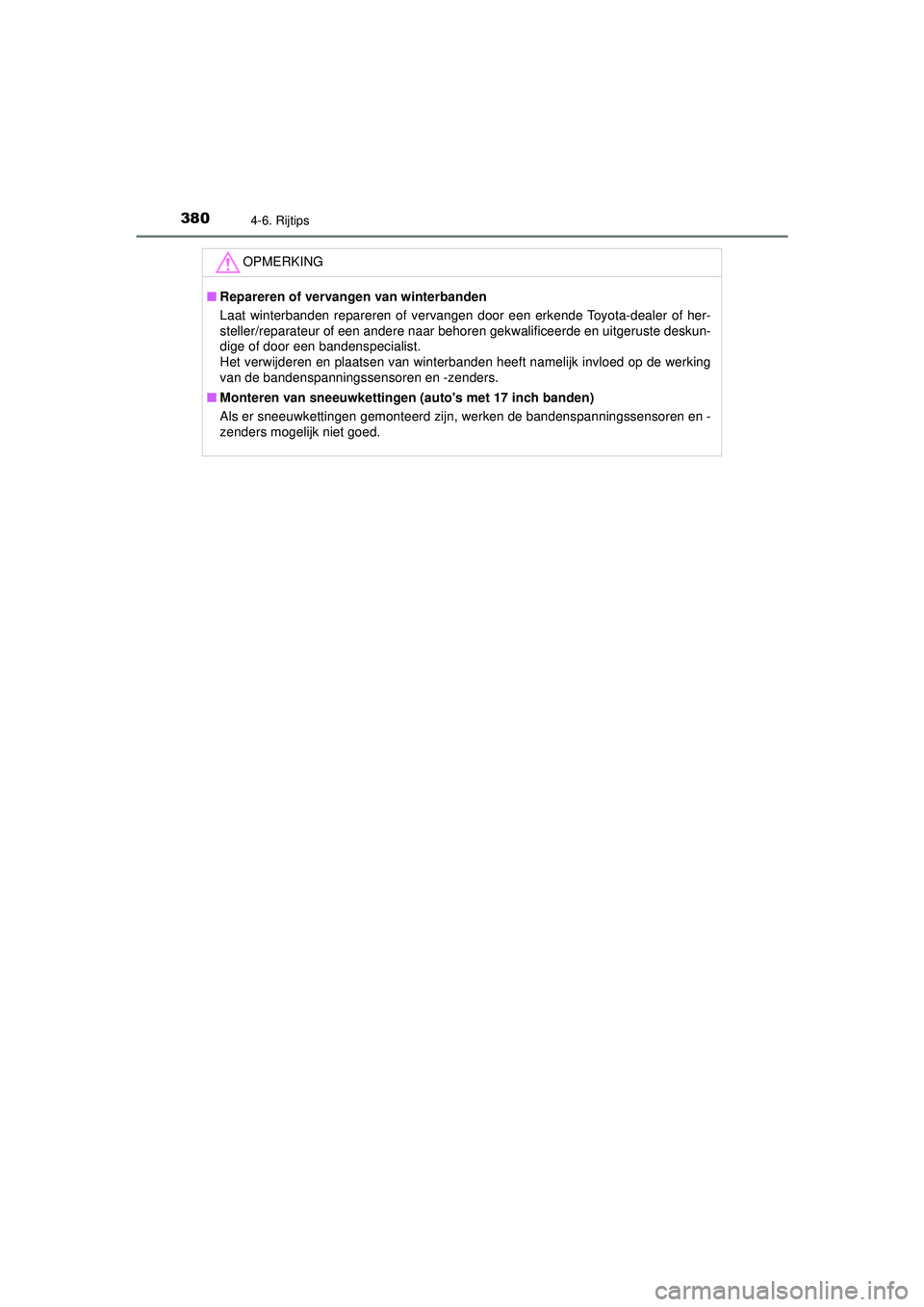

■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de werking
van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen (auto's met 17 inch banden)
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
CAMRY_HV_OM_Europe_OM33F05E.book Page 380 Wednesday, January 20, 2021 6:09 PM

4286-1. Onderhoud en verzorging
CAMRY_HV_EE

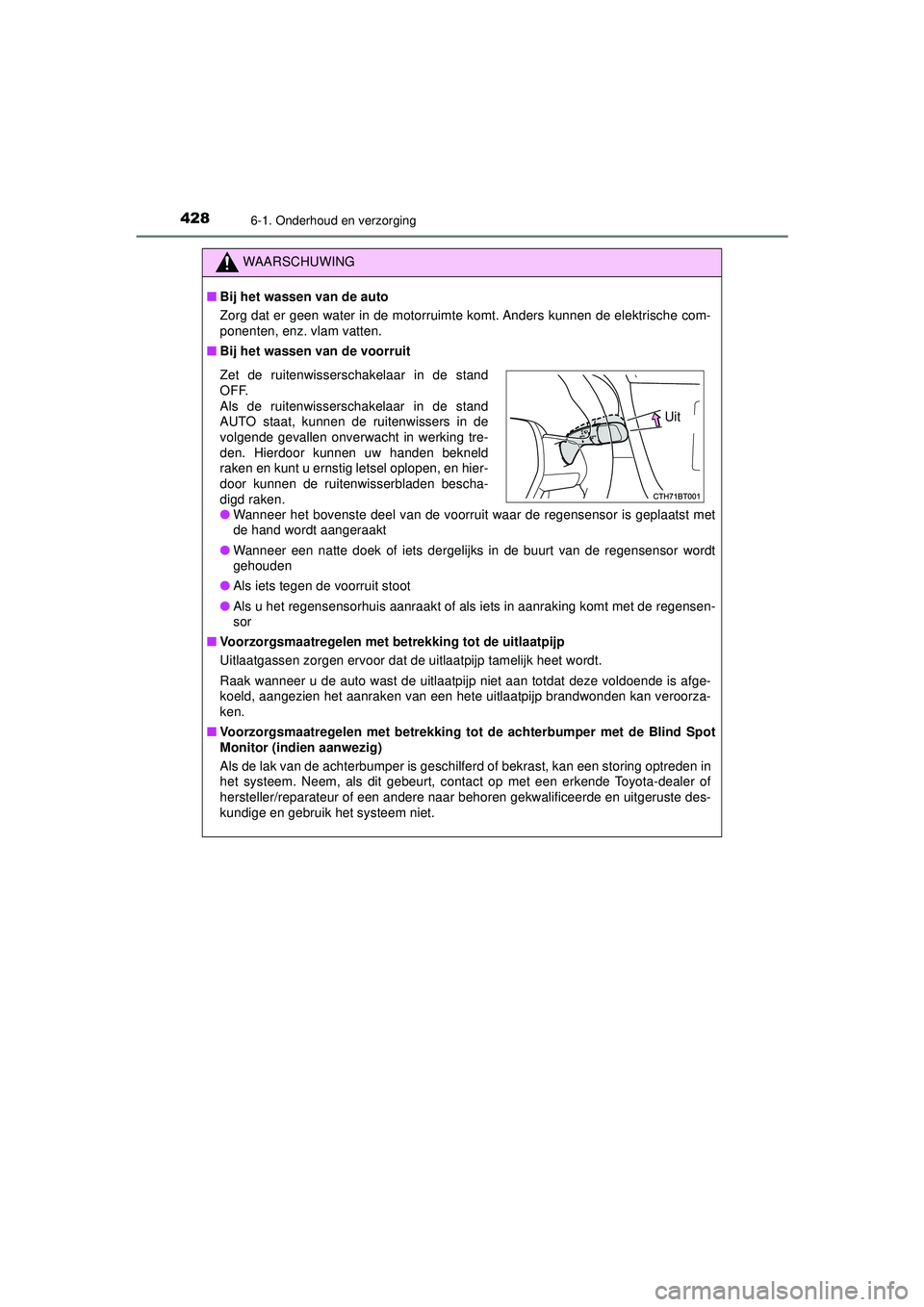

WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■ Bij het wassen van de voorruit
● Wanneer het bovenste deel van de voorruit waar de regensensor is geplaatst met
de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor wordt
gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de regensen-
sor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende is afge-
koeld, aangezien het aanraken van een hete uitlaatpijp brandwonden kan veroorza-
ken.
■ Voorzorgsmaatregelen met betrekking to t de achterbumper met de Blind Spot
Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing optreden in
het systeem. Neem, als dit gebeurt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige en gebruik het systeem niet.
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking tre-
den. Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen bescha-
digd raken.
Uit
CAMRY_HV_OM_Europe_OM33F05E.book Page 428 Wednesday, January 20, 2021 6:09 PM

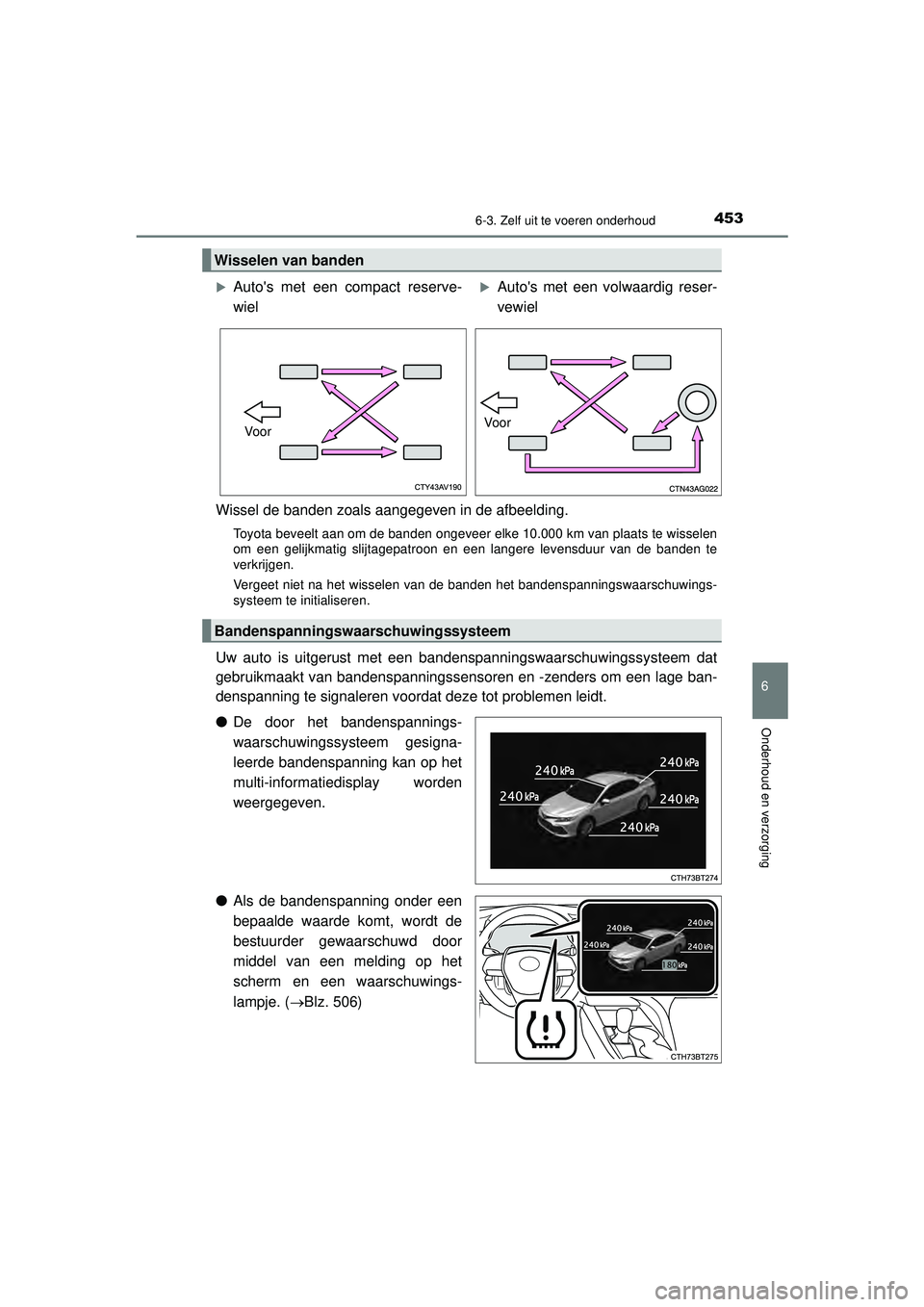

4536-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te wisselen
om een gelijkmatig slijtagepatroon en een langere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningswaarschuwings-
systeem te initialiseren.
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage ban-
denspanning te signaleren voordat deze tot problemen leidt.
●De door het bandenspannings-
waarschuwingssysteem gesigna-
leerde bandenspanning kan op het
multi-informatiedisplay worden
weergegeven.
● Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder gewaarschuwd door
middel van een melding op het
scherm en een waarschuwings-
lampje. ( Blz. 506)
Wisselen van banden
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
Vo orVoor
Bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33F05E.book Page 453 Wednesday, January 20, 2021 6:09 PM

4546-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

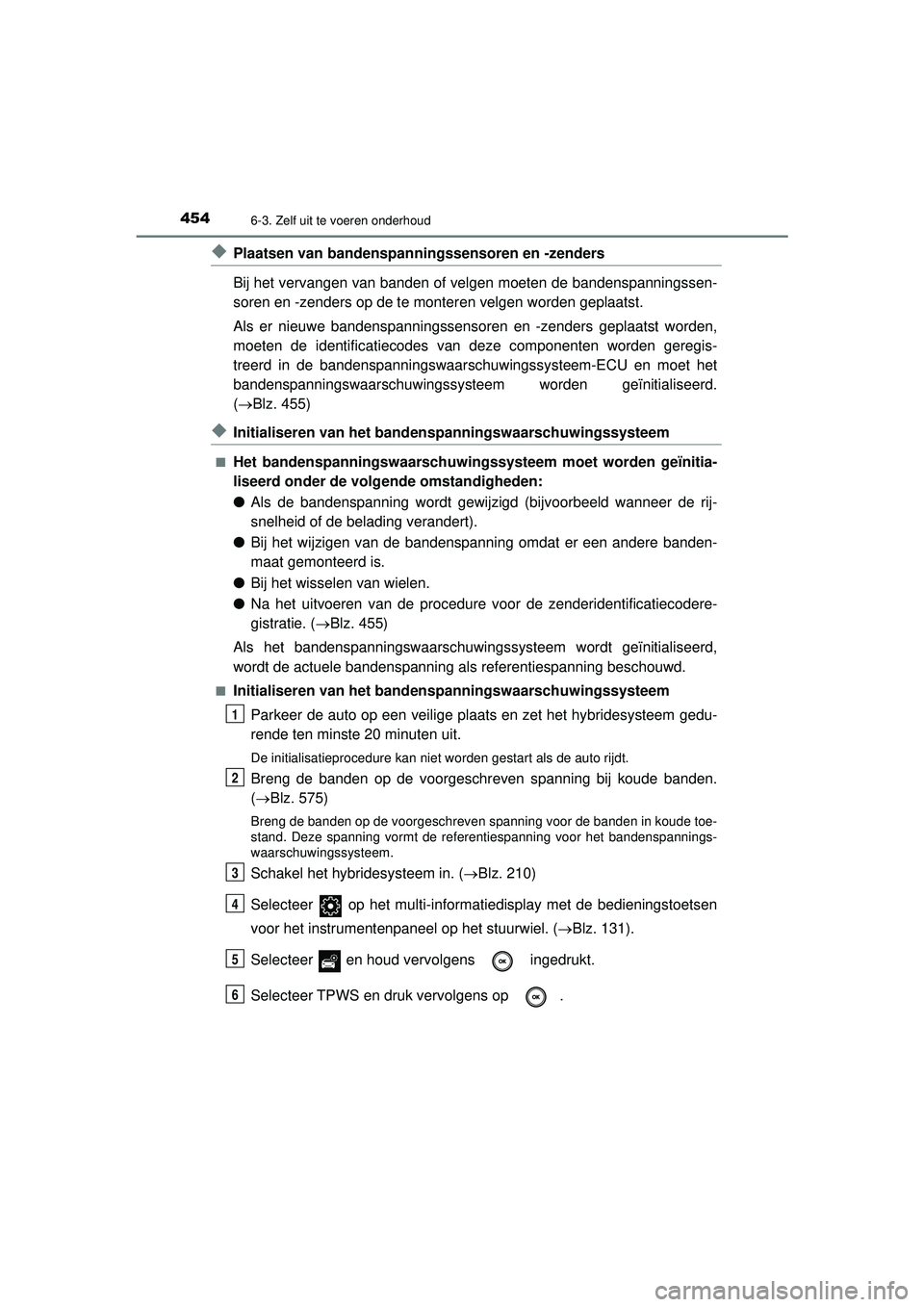

◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssen-
soren en -zenders op de te monteren velgen worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet het
bandenspanningswaarschuwingssysteem worden geïnitialiseerd.
( Blz. 455)
◆Initialiseren van het band enspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitia-
liseerd onder de volgende omstandigheden:
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
● Bij het wijzigen van de bandenspanning omdat er een andere banden-
maat gemonteerd is.
● Bij het wisselen van wielen.
● Na het uitvoeren van de procedure voor de zenderidentificatiecodere-
gistratie. ( Blz. 455)
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als referentiespanning beschouwd.
■Initialiseren van het band enspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het hybridesysteem gedu-
rende ten minste 20 minuten uit.
De initialisatieprocedure kan niet worden gestart als de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( Blz. 575)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Schakel het hybridesysteem in. ( Blz. 210)
Selecteer op het multi-informatiedisplay met de bedieningstoetsen
voor het instrumentenpaneel op het stuurwiel. ( Blz. 131).
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
1
2
3
4
5
6
CAMRY_HV_OM_Europe_OM33F05E.book Page 454 Wednesday, January 20, 2021 6:09 PM

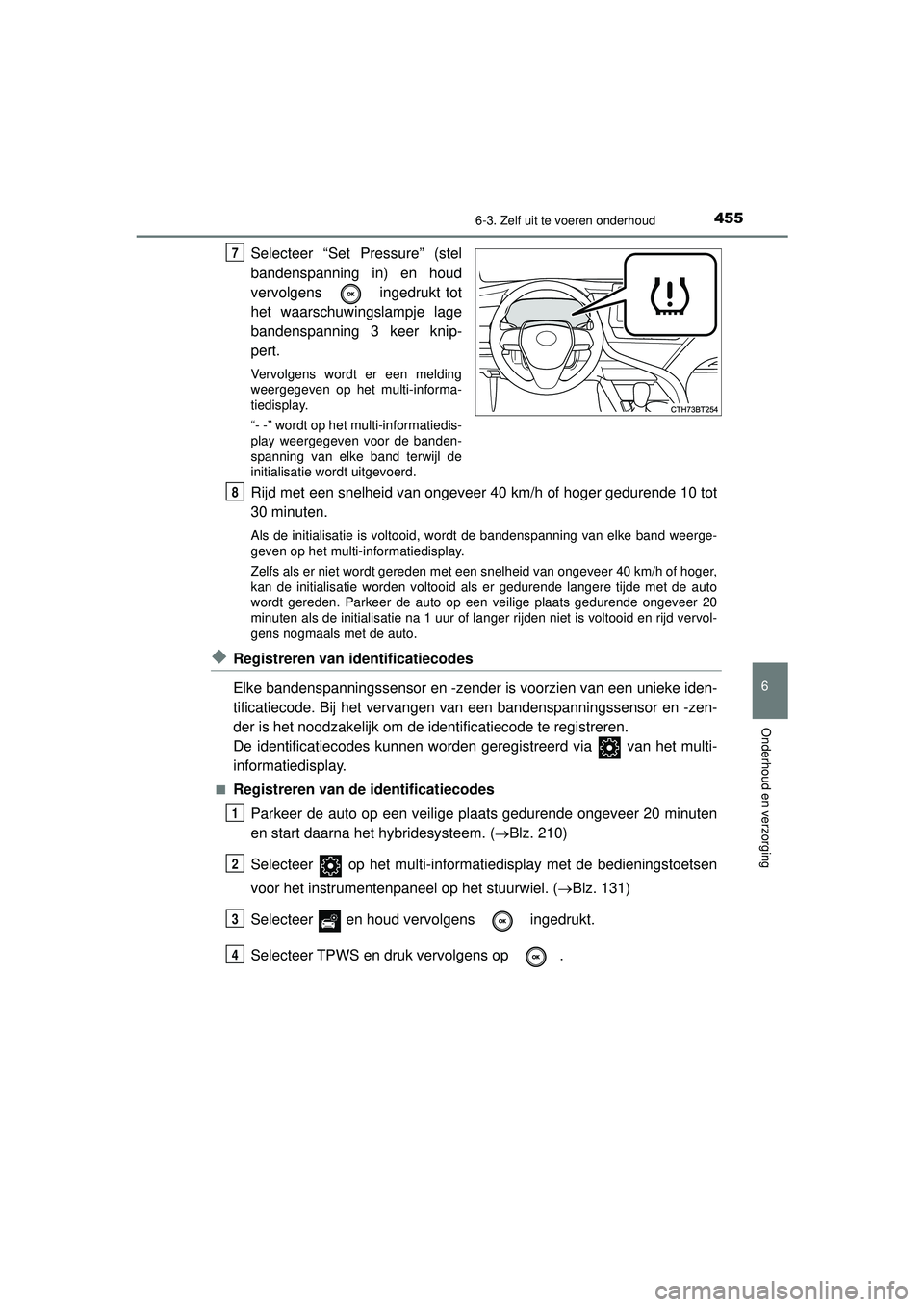

4556-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Selecteer “Set Pressure” (stel
bandenspanning in) en houd
vervolgens ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer knip-
pert.
Vervolgens wordt er een melding
weergegeven op het multi-informa-
tiedisplay.
“- -” wordt op het multi-informatiedis-
play weergegeven voor de banden-
spanning van elke band terwijl de
initialisatie wordt uitgevoerd.
Rijd met een snelheid van ongeveer 40 km/h of hoger gedurende 10 tot
30 minuten.
Als de initialisatie is voltooid, wordt de bandenspanning van elke band weerge-
geven op het multi-informatiedisplay.
Zelfs als er niet wordt gereden met een snelheid van ongeveer 40 km/h of hoger,
kan de initialisatie worden voltooid als er gedurende langere tijde met de auto
wordt gereden. Parkeer de auto op een veilige plaats gedurende ongeveer 20
minuten als de initialisatie na 1 uur of langer rijden niet is voltooid en rijd vervol-
gens nogmaals met de auto.
◆Registreren van identificatiecodes
Elke bandenspanningssensor en -zender is voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een bandenspanningssensor en -zen-
der is het noodzakelijk om de identificatiecode te registreren.
De identificatiecodes kunnen worden geregistreerd via van het multi-
informatiedisplay.
■Registreren van de identificatiecodesParkeer de auto op een veilige plaats gedurende ongeveer 20 minuten
en start daarna het hybridesysteem. ( Blz. 210)
Selecteer op het multi-informatiedisplay met de bedieningstoetsen
voor het instrumentenpaneel op het stuurwiel. ( Blz. 131)
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
7
8
1
2
3
4
CAMRY_HV_OM_Europe_OM33F05E.book Page 455 Wednesday, January 20, 2021 6:09 PM
