18Overzicht
CAMRY_HV_EE

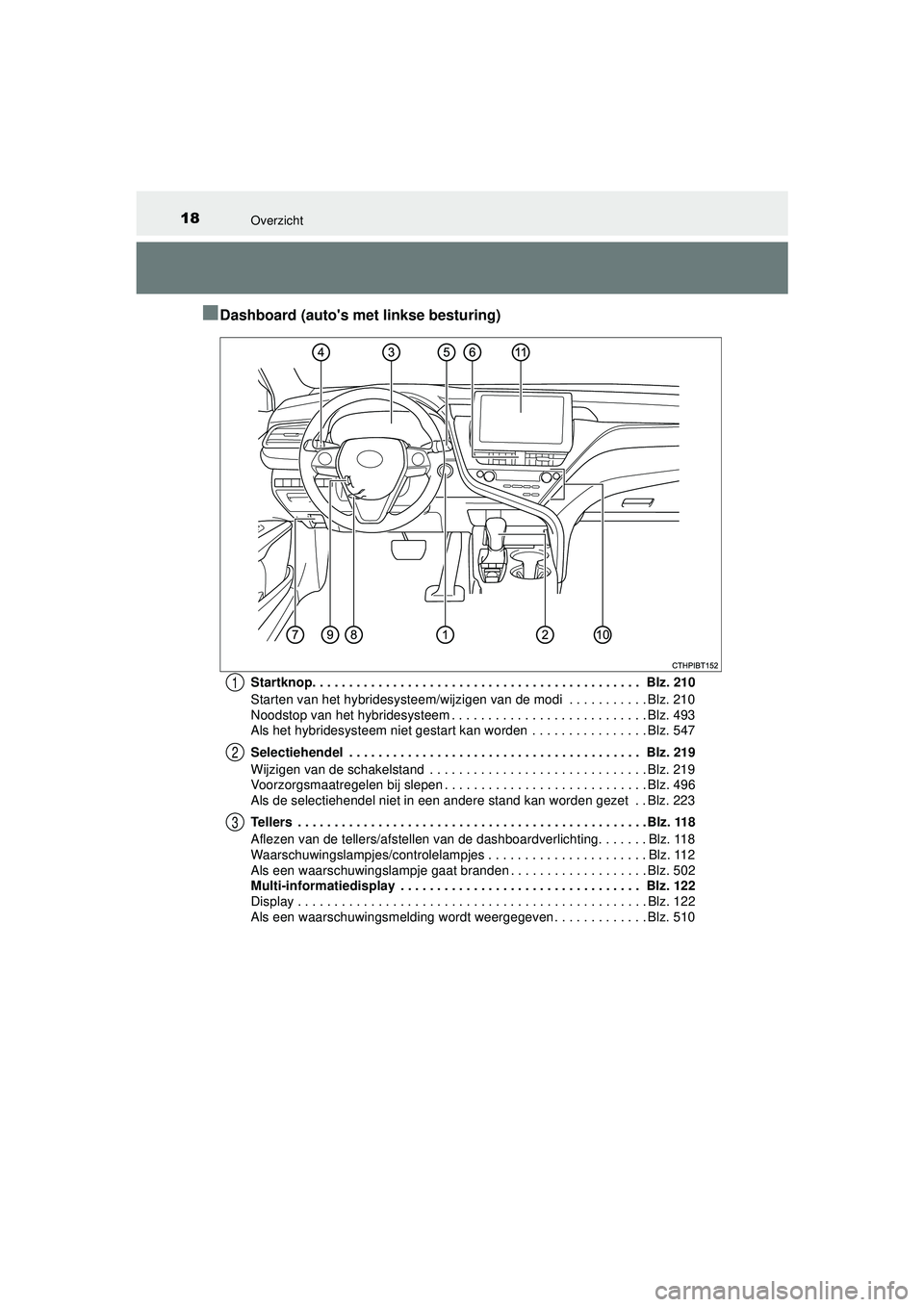

■Dashboard (auto's met linkse besturing)
Startknop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 210
Starten van het hybridesysteem/wijzigen van de modi . . . . . . . . . . . Blz. 210
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 493
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . . . . . Blz. 547
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 496
Als de selectiehendel niet in een andere stand kan worden gezet . . Blz. 223
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 118
Aflezen van de tellers/afstellen van de dashboardverlichting. . . . . . . Blz. 118
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . . . . . . Blz. 112
Als een waarschuwingslampje gaat branden . . . . . . . . . . . . . . . . . . . Blz. 502
Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 122
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 122
Als een waarschuwingsmelding wordt weergegeven . . . . . . . . . . . . . Blz. 5101
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 18 Wednesday, January 20, 2021 6:09 PM

25Overzicht
CAMRY_HV_EE

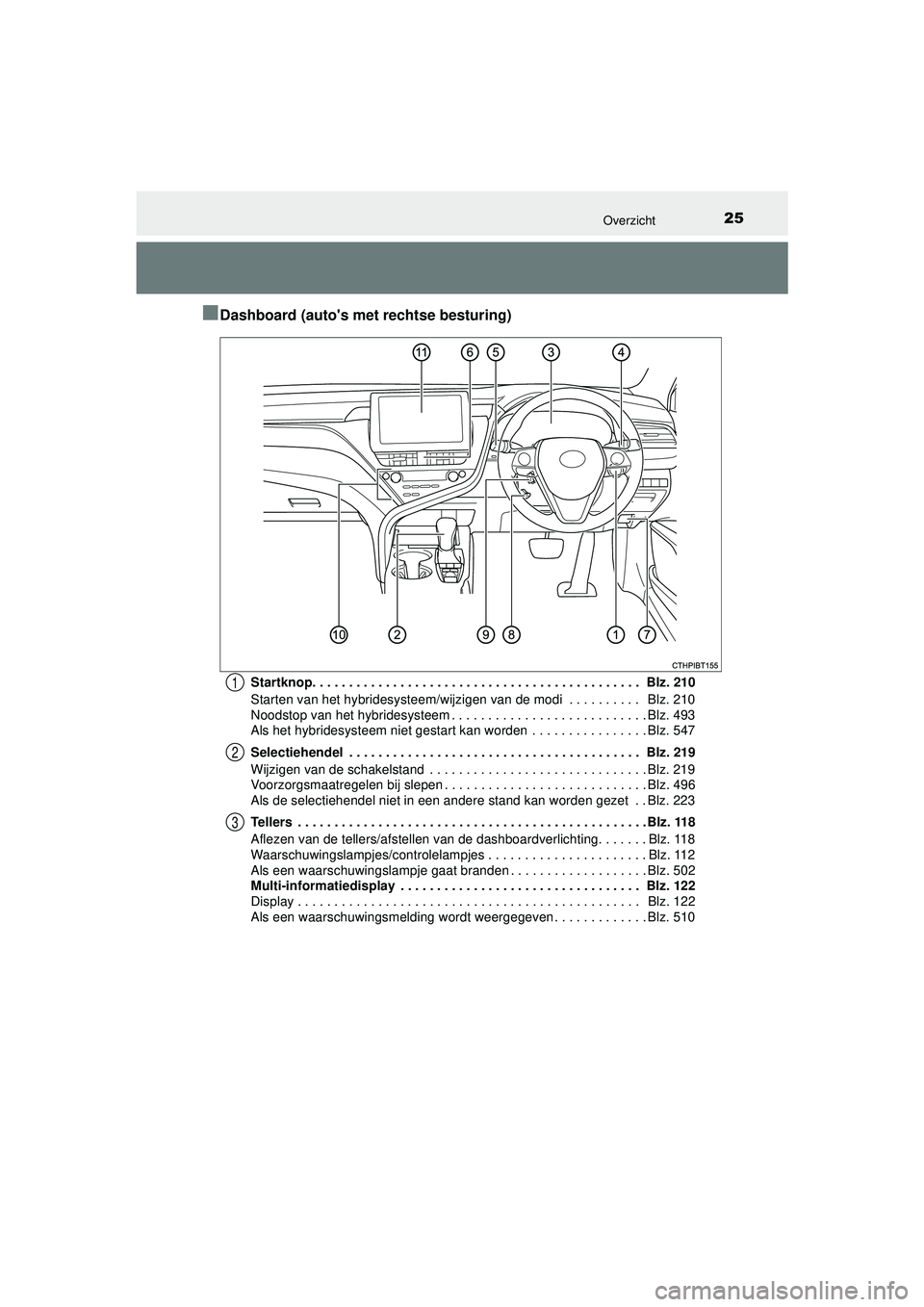

■Dashboard (auto's met rechtse besturing)
Startknop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 210
Starten van het hybridesysteem/wijzigen van de modi . . . . . . . . . . Blz. 210
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 493
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . . . . . . . Blz. 547
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 219
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 496
Als de selectiehendel niet in een andere stand kan worden gezet . . Blz. 223
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 118
Aflezen van de tellers/afstellen van de dashboardverlichting. . . . . . . Blz. 118
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . . . . . . . Blz. 112
Als een waarschuwingslampje gaat branden . . . . . . . . . . . . . . . . . . . Blz. 502
Multi-informatiedisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 122
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 122
Als een waarschuwingsmelding wordt weergegeven . . . . . . . . . . . . . Blz. 5101
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 25 Wednesday, January 20, 2021 6:09 PM

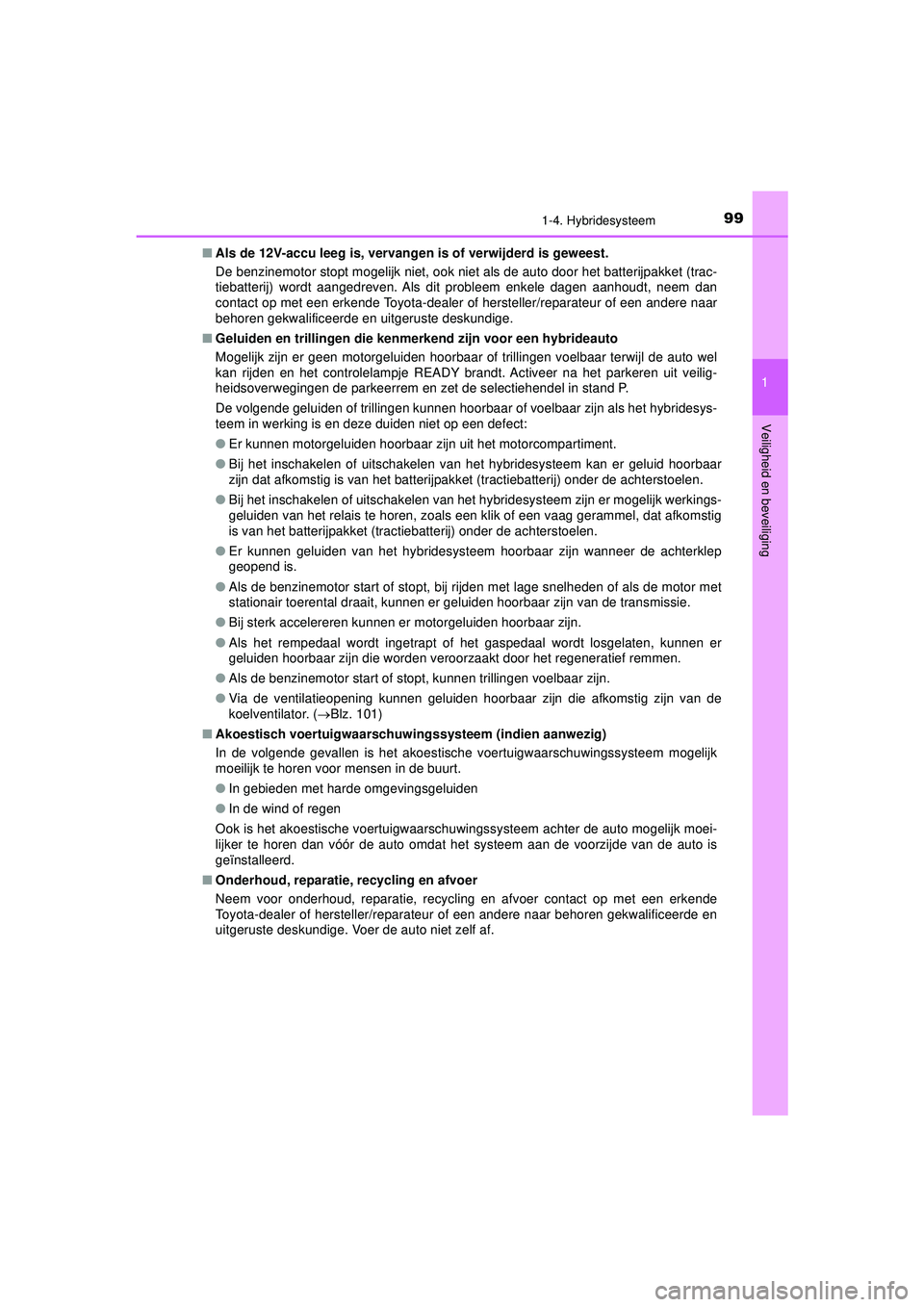

991-4. Hybridesysteem
1
Veiligheid en beveiliging
CAMRY_HV_EE■
Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpakket (trac-
tiebatterij) wordt aangedreven. Als dit probleem enkele dagen aanhoudt, neem dan
contact op met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de auto wel
kan rijden en het controlelampje READY brandt. Activeer na het parkeren uit veilig-
heidsoverwegingen de parkeerrem en zet de selectiehendel in stand P.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het hybridesys-
teem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
● Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid hoorbaar
zijn dat afkomstig is van het batterijpakket (tractiebatterij) onder de achterstoelen.
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk werkings-
geluiden van het relais te horen, zoals een klik of een vaag gerammel, dat afkomstig
is van het batterijpakket (tractiebatterij) onder de achterstoelen.
● Er kunnen geluiden van het hybridesysteem hoorbaar zijn wanneer de achterklep
geopend is.
● Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de motor met
stationair toerental draait, kunnen er geluiden hoorbaar zijn van de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kunnen er
geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afkomstig zijn van de
koelventilator. ( Blz. 101)
■ Akoestisch voertuigwaarschuw ingssysteem (indien aanwezig)
In de volgende gevallen is het akoestische voertuigwaarschuwingssysteem mogelijk
moeilijk te horen voor mensen in de buurt.
● In gebieden met harde omgevingsgeluiden
● In de wind of regen
Ook is het akoestische voertuigwaarschuwingssysteem achter de auto mogelijk moei-
lijker te horen dan vóór de auto omdat het systeem aan de voorzijde van de auto is
geïnstalleerd.
■ Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. Voer de auto niet zelf af.
CAMRY_HV_OM_Europe_OM33F05E.book Page 99 Wednesday, January 20, 2021 6:09 PM

107
1
Veiligheid en beveiliging
CAMRY_HV_EE

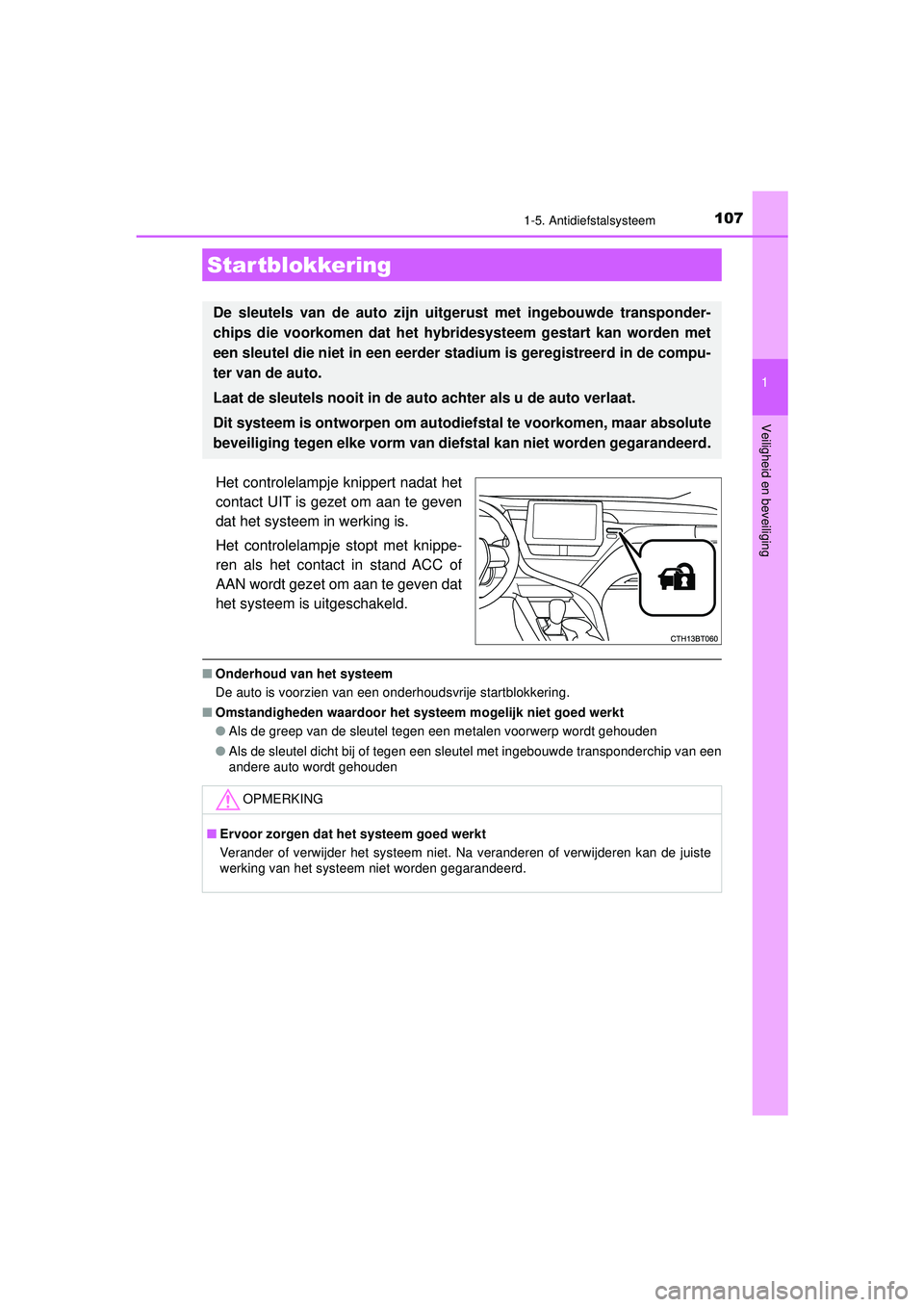

1-5. Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje stopt met knippe-
ren als het contact in stand ACC of
AAN wordt gezet om aan te geven dat
het systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het syst eem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn ui tgerust met ingebouwde transponder-
chips die voorkomen dat het hybr idesysteem gestart kan worden met
een sleutel die niet in een eerder st adium is geregistreerd in de compu-
ter van de auto.
Laat de sleutels nooit in de au to achter als u de auto verlaat.
Dit systeem is ontworpen om autodief stal te voorkomen, maar absolute
beveiliging tegen elke vorm van diefst al kan niet worden gegarandeerd.
OPMERKING
■Ervoor zorgen dat he t systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwijderen kan de juiste
werking van het systeem niet worden gegarandeerd.
CAMRY_HV_OM_Europe_OM33F05E.book Page 107 Wednesday, January 20, 2021 6:09 PM

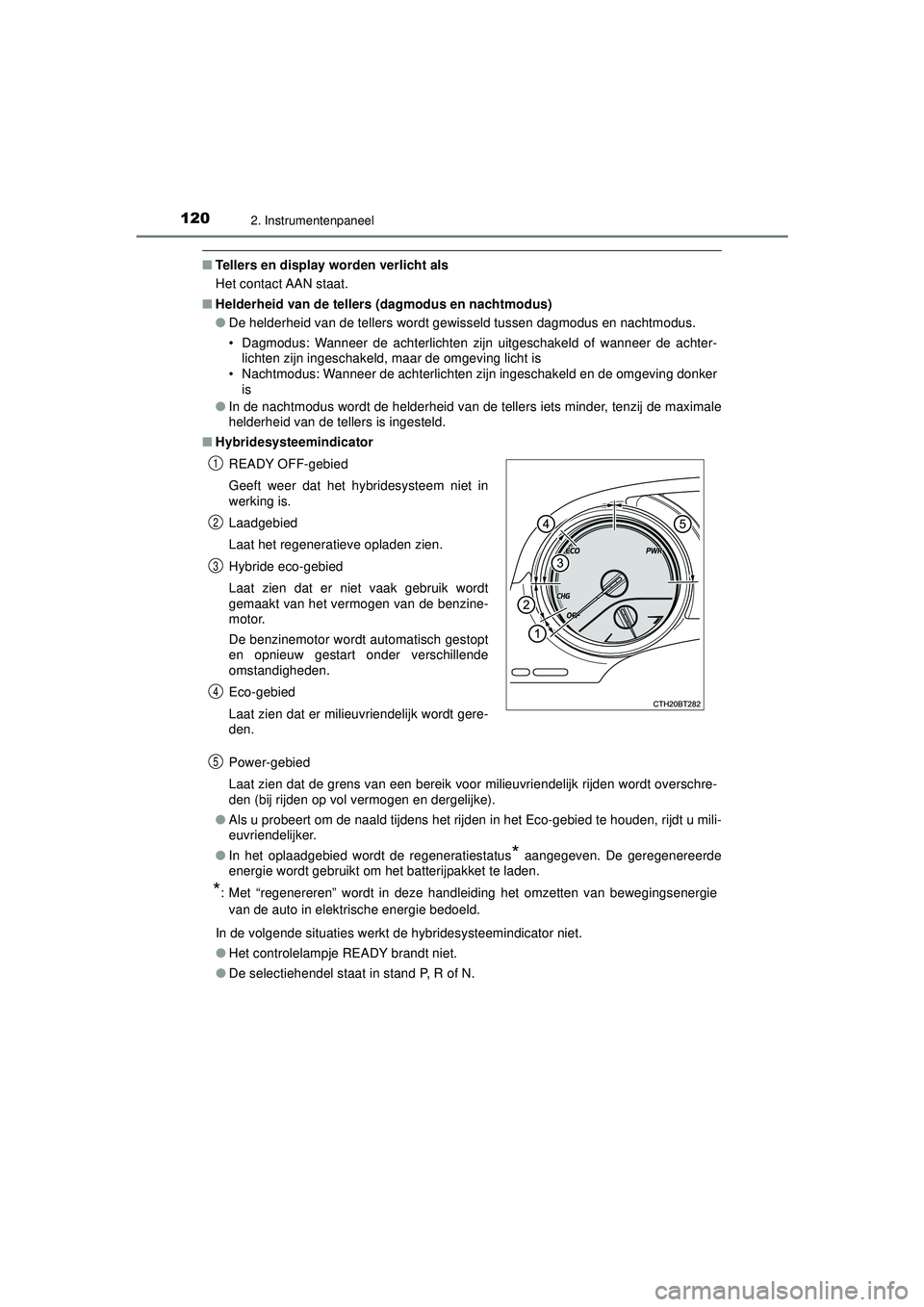

1202. Instrumentenpaneel
CAMRY_HV_EE
■Tellers en display worden verlicht als
Het contact AAN staat.
■ Helderheid van de tellers (dagmodus en nachtmodus)
●De helderheid van de tellers wordt gewisseld tussen dagmodus en nachtmodus.
• Dagmodus: Wanneer de achterlichten zijn uitgeschakeld of wanneer de achter-
lichten zijn ingeschakeld, maar de omgeving licht is
• Nachtmodus: Wanneer de achterlichten zijn ingeschakeld en de omgeving donker is
● In de nachtmodus wordt de helderheid van de tellers iets minder, tenzij de maximale
helderheid van de tellers is ingesteld.
■ Hybridesysteemindicator
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt overschre-
den (bij rijden op vol vermogen en dergelijke).
● Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden, rijdt u mili-
euvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De geregenereerde
energie wordt gebruikt om het batterijpakket te laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
In de volgende situaties werkt de hybridesysteemindicator niet.
● Het controlelampje READY brandt niet.
● De selectiehendel staat in stand P, R of N. READY OFF-gebied
Geeft weer dat het hybridesysteem niet in
werking is.
Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gere-
den.
1
2
3
4
5
CAMRY_HV_OM_Europe_OM33F05E.book Page 120 Wednesday, January 20, 2021 6:09 PM

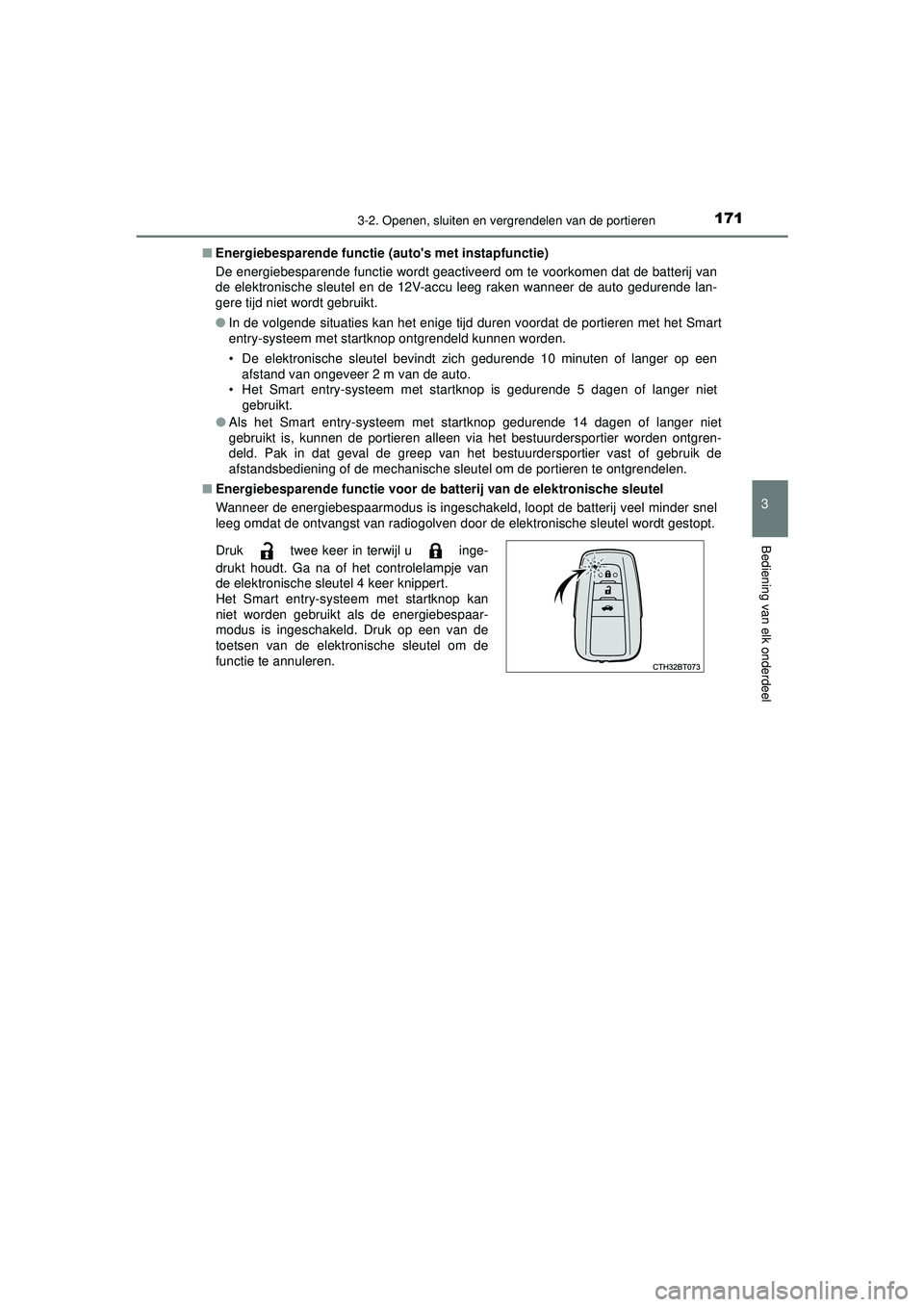

1713-2. Openen, sluiten en vergrendelen van de portieren
CAMRY_HV_EE
3
Bediening van elk onderdeel
■Energiebesparende functie (auto's met instapfunctie)
De energiebesparende functie wordt geactiveerd om te voorkomen dat de batterij van
de elektronische sleutel en de 12V-accu leeg raken wanneer de auto gedurende lan-
gere tijd niet wordt gebruikt.
● In de volgende situaties kan het enige tijd duren voordat de portieren met het Smart
entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op een
afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet
gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer niet
gebruikt is, kunnen de portieren alleen via het bestuurdersportier worden ontgren-
deld. Pak in dat geval de greep van het bestuurdersportier vast of gebruik de
afstandsbediening of de mechanische sleutel om de portieren te ontgrendelen.
■ Energiebesparende functie voor de batterij va n de elektronische sleutel
Wanneer de energiebespaarmodus is ingeschakeld, loopt de batterij veel minder snel
leeg omdat de ontvangst van radiogolven door de elektronische sleutel wordt gestopt.
Druk twee keer in terwijl u inge-
drukt houdt. Ga na of het controlelampje van
de elektronische sleutel 4 keer knippert.
Het Smart entry-systeem met startknop kan
niet worden gebruikt als de energiebespaar-
modus is ingeschakeld. Druk op een van de
toetsen van de elektronische sleutel om de
functie te annuleren.
CAMRY_HV_OM_Europe_OM33F05E.book Page 171 Wednesday, January 20, 2021 6:09 PM

200
CAMRY_HV_EE

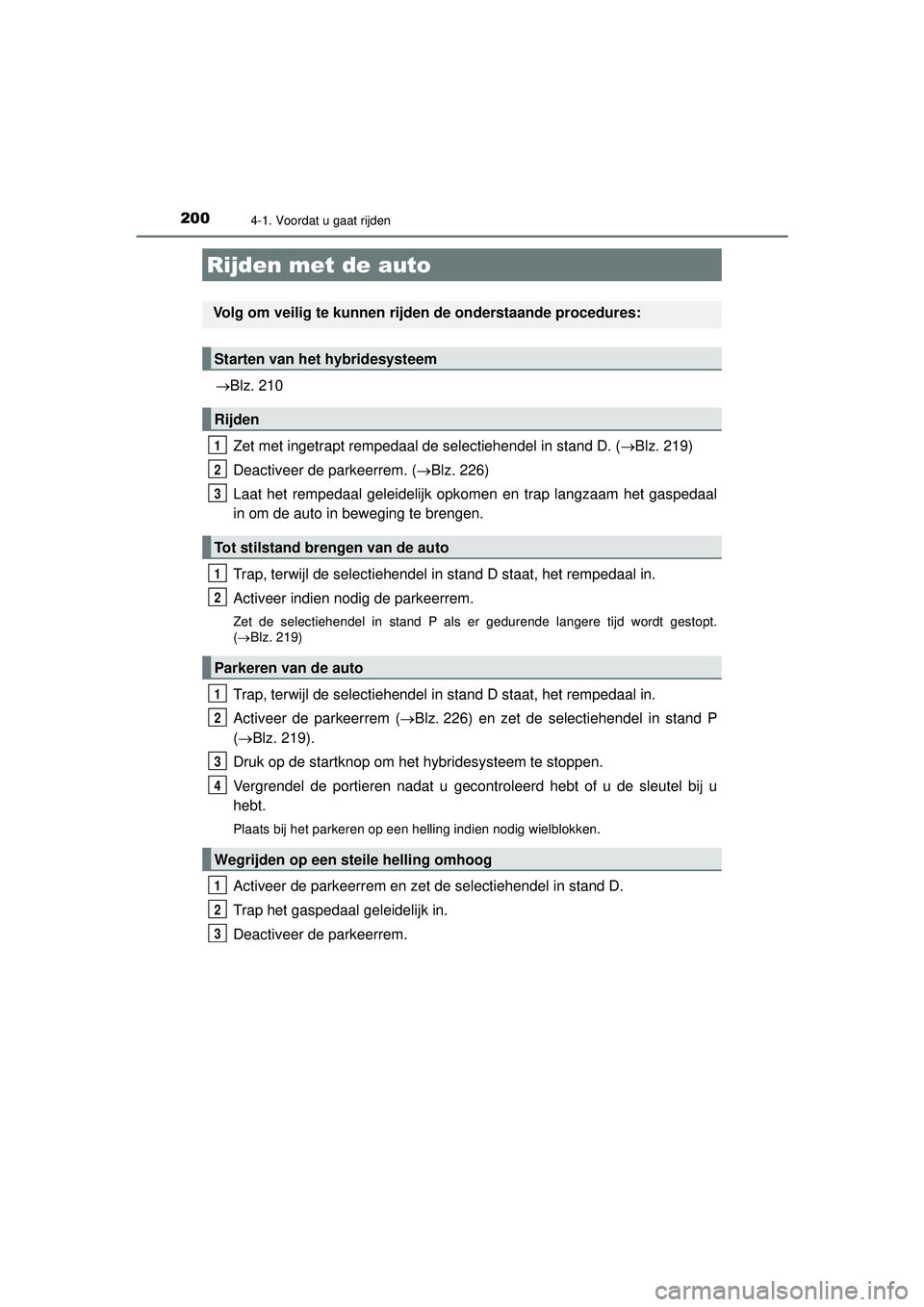

4-1. Voordat u gaat rijden
Blz. 210Zet met ingetrapt rempedaal de selectiehendel in stand D. ( Blz. 219)
Deactiveer de parkeerrem. ( Blz. 226)
Laat het rempedaal geleidelijk opkomen en trap langzaam het gaspedaal
in om de auto in beweging te brengen.
Trap, terwijl de selectiehendel in stand D staat, het rempedaal in.
Activeer indien nodig de parkeerrem.
Zet de selectiehendel in stand P als er gedurende langere tijd wordt gestopt.
( Blz. 219)
Trap, terwijl de selectiehendel in stand D staat, het rempedaal in.
Activeer de parkeerrem ( Blz. 226) en zet de selectiehendel in stand P
( Blz. 219).
Druk op de startknop om het hybridesysteem te stoppen.
Vergrendel de portieren nadat u gecontroleerd hebt of u de sleutel bij u
hebt.
Plaats bij het parkeren op een helling indien nodig wielblokken.
Activeer de parkeerrem en zet de selectiehendel in stand D.
Trap het gaspedaal geleidelijk in.
Deactiveer de parkeerrem.
Rijden met de auto
Volg om veilig te kunnen rijden de onderstaande procedures:
Starten van het hybridesysteem
Rijden
Tot stilstand brengen van de auto
Parkeren van de auto
Wegrijden op een steile helling omhoog
1
2
3
1
2
1
2
3
4
1
2
3
CAMRY_HV_OM_Europe_OM33F05E.book Page 200 Wednesday, January 20, 2021 6:09 PM

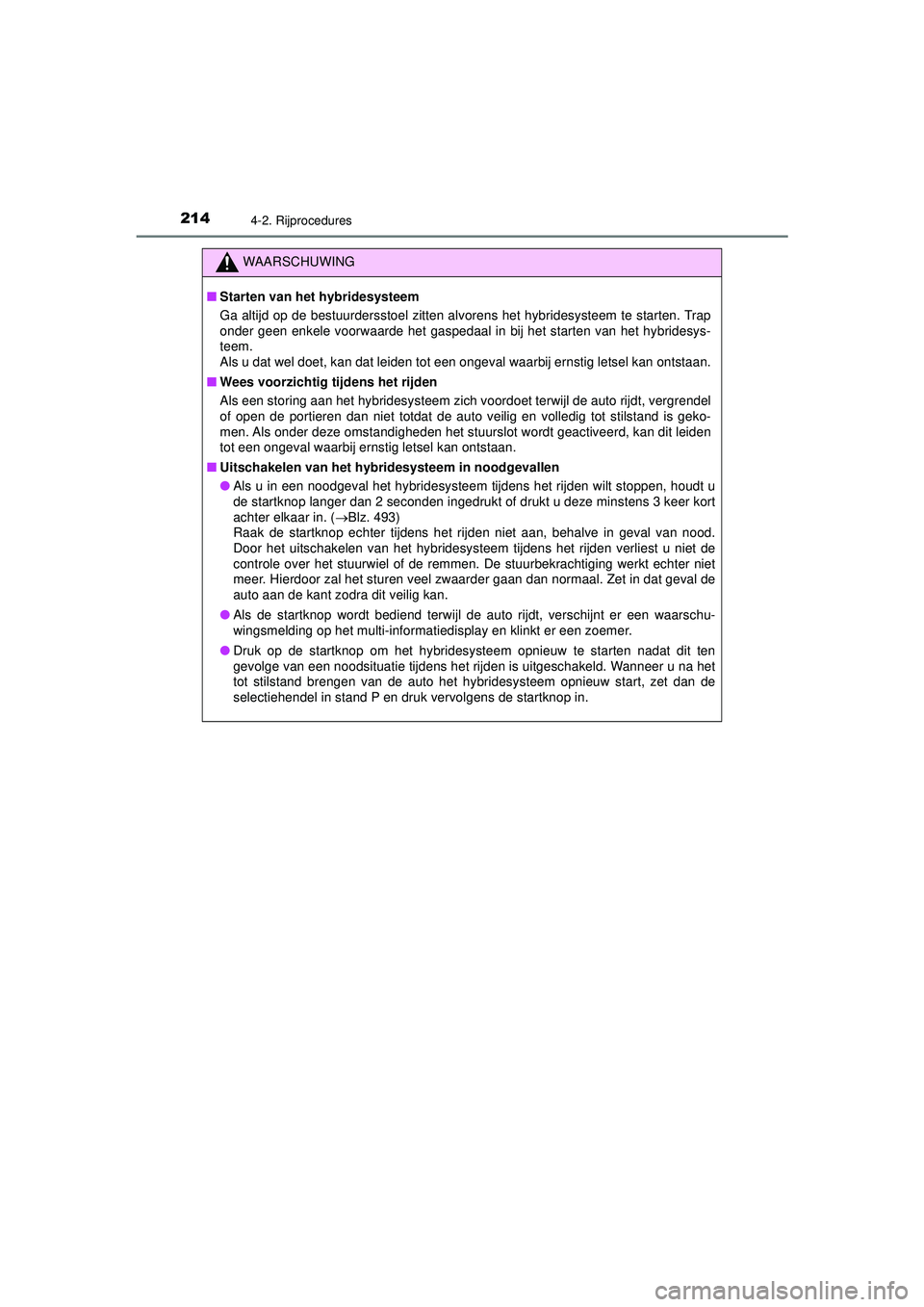

2144-2. Rijprocedures
CAMRY_HV_EE
WAARSCHUWING
■Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten alvorens het hybridesysteem te starten. Trap
onder geen enkele voorwaarde het gaspedaal in bij het starten van het hybridesys-
teem.
Als u dat wel doet, kan dat leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
■ Wees voorzichtig tijdens het rijden
Als een storing aan het hybrid esysteem zich voordoet terwijl de auto rijdt, vergrendel
of open de portieren dan niet totdat de auto veilig en volledig tot stilstand is geko-
men. Als onder deze omstandigheden het stuurslot wordt geactiveerd, kan dit leiden
tot een ongeval waarbij ernstig letsel kan ontstaan.
■ Uitschakelen van het hybr idesysteem in noodgevallen
● Als u in een noodgeval het hybridesysteem tijdens het rijden wilt stoppen, houdt u
de startknop langer dan 2 seconden ingedrukt of drukt u deze minstens 3 keer kort
achter elkaar in. ( Blz. 493)
Raak de startknop echter tijdens het rijden niet aan, behalve in geval van nood.
Door het uitschakelen van het hybridesysteem tijdens het rijden verliest u niet de
controle over het stuurwiel of de remmen. De stuurbekrachtiging werkt echter niet
meer. Hierdoor zal het sturen veel zw aarder gaan dan normaal. Zet in dat geval de
auto aan de kant zodra dit veilig kan.
● Als de startknop wordt bediend terwijl de auto rijdt, verschijnt er een waarschu-
wingsmelding op het multi-informatiedisplay en klinkt er een zoemer.
● Druk op de startknop om het hybridesysteem opnieuw te starten nadat dit ten
gevolge van een noodsituatie tijdens het rijden is uitgeschakeld. Wanneer u na het
tot stilstand brengen van de auto het hy bridesysteem opnieuw start, zet dan de
selectiehendel in stand P en druk vervolgens de startknop in.
CAMRY_HV_OM_Europe_OM33F05E.book Page 214 Wednesday, January 20, 2021 6:09 PM

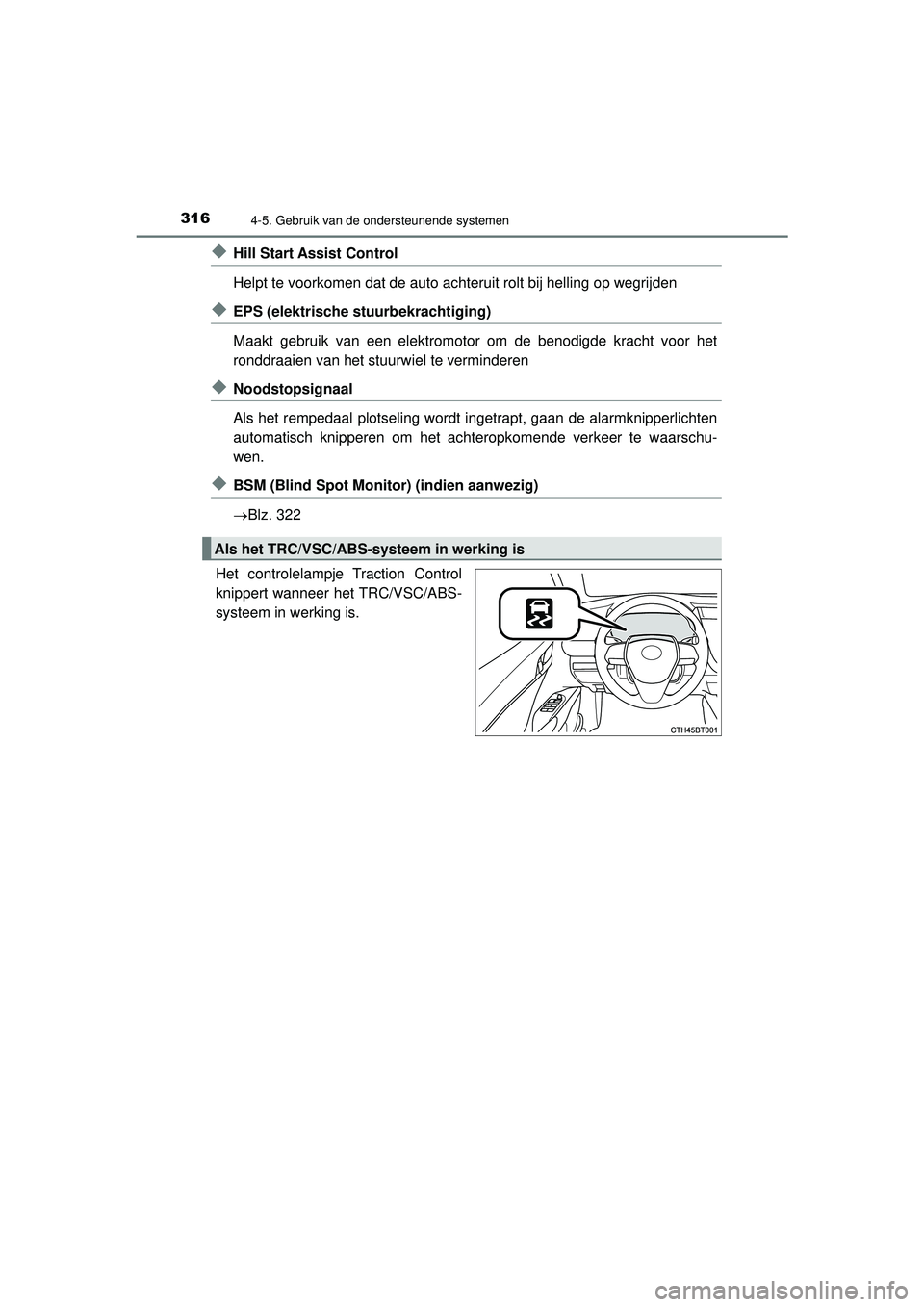

3164-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij helling op wegrijden
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om de benodigde kracht voor het
ronddraaien van het stuurwiel te verminderen
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknipperlichten
automatisch knipperen om het achteropkomende verkeer te waarschu-
wen.
◆BSM (Blind Spot Monitor) (indien aanwezig)
Blz. 322
Het controlelampje Traction Control
knippert wanneer het TRC/VSC/ABS-
systeem in werking is.
Als het TRC/VSC/ABS-systeem in werking is
CAMRY_HV_OM_Europe_OM33F05E.book Page 316 Wednesday, January 20, 2021 6:09 PM

5127-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen mogelijk van de werke-
lijke meldingen overeenkomstig de bedrijfscondities en voertuigspecificaties.
■ Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen niet branden of knip-
peren. In plaats daarvan gaat een apart wa arschuwingslampje van het systeem bran-
den terwijl een melding op het multi-informatiedisplay verschijnt.
●
Storing in het ABS
Het waarschuwingslampje ABS gaat branden. (Blz. 503)
●Storing in het remsysteem
Het waarschuwingslampje van het remsysteem (geel) gaat branden. (Blz. 502)
●Storing in het bandenspanningswaarschuwingssysteem
Het waarschuwingslampje lage bandenspanning gaat branden (Blz. 506)
●Het brandstofniveau is laag
Het waarschuwingslampje laag brandstofniveau gaat branden. (Blz. 505)
■Als een melding om de handleiding te raadplegen wordt weergegeven
●Als de onderstaande meldingen worden weergegeven, is er mogelijk sprake van een
storing.
Breng de auto onmiddellijk op een veilige plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of herstelle r/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de auto kan gevaarlijk zijn.
• “OW Braking Power Stop in a Safe Place See Owner’s Manual” (Remvermogen laag. Breng auto op veilige plaats tot stilstand. Zie handleiding)
• “Oil Pressure Low Stop in a Safe Place See Owner’s Manual” (Oliedruk laag. Breng auto op veilige plaats tot stilstand. Raadpleeg handleiding)
• “Charging System Malfunction Stop in a Safe Place See Owner’s Manual” (Storing
laadsysteem. Breng auto op veilige plaats tot stilstand. Raadpleeg handleiding)
●Als onderstaande melding wordt weergegeven, is er mogelijk sprake van een storing.
Laat onmiddellijk de auto nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpakket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Entry & Start System Malfunc tion See Owners Manual” (storing Smart
entry-systeem met startknop. Zie handleiding)
●Volg de bijbehorende instructies als “Engine Coolant Temp High Stop in a Safe Place
See Owner’s Manual” (Temperatuur koelvloeistof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg handleiding) wordt weergegeven. (
Blz. 559)
●Behalve Oekraïne, Azerbeidzjan en Georgië: Volg de bijbehorende instructies als
“Exhaust Filter Full See Owner’s Manual” (uitlaatgasfiltersysteem vol. Zie handleiding)
wordt weergegeven. (
Blz. 314)
●Als “Maintenance Required for Traction Battery Cooling Parts See Owner's Manual”
(onderhoud vereist voor koelonderdelen tractiebatterij, zie handleiding) wordt weerge-
geven, volg dan de desbetreffende instructies. (
Blz. 513)
■Als “Hybrid system overheated. Reduced output power.” (Hybridesysteem over-
verhit. Gereduceerd uitgang svermogen) wordt weergegeven
Deze melding wordt mogelijk weergegeven tijdens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u een lange steile helling op rijdt.)
Oplossing:
Blz. 559
CAMRY_HV_OM_Europe_OM33F05E.book Page 512 Wednesday, January 20, 2021 6:09 PM
