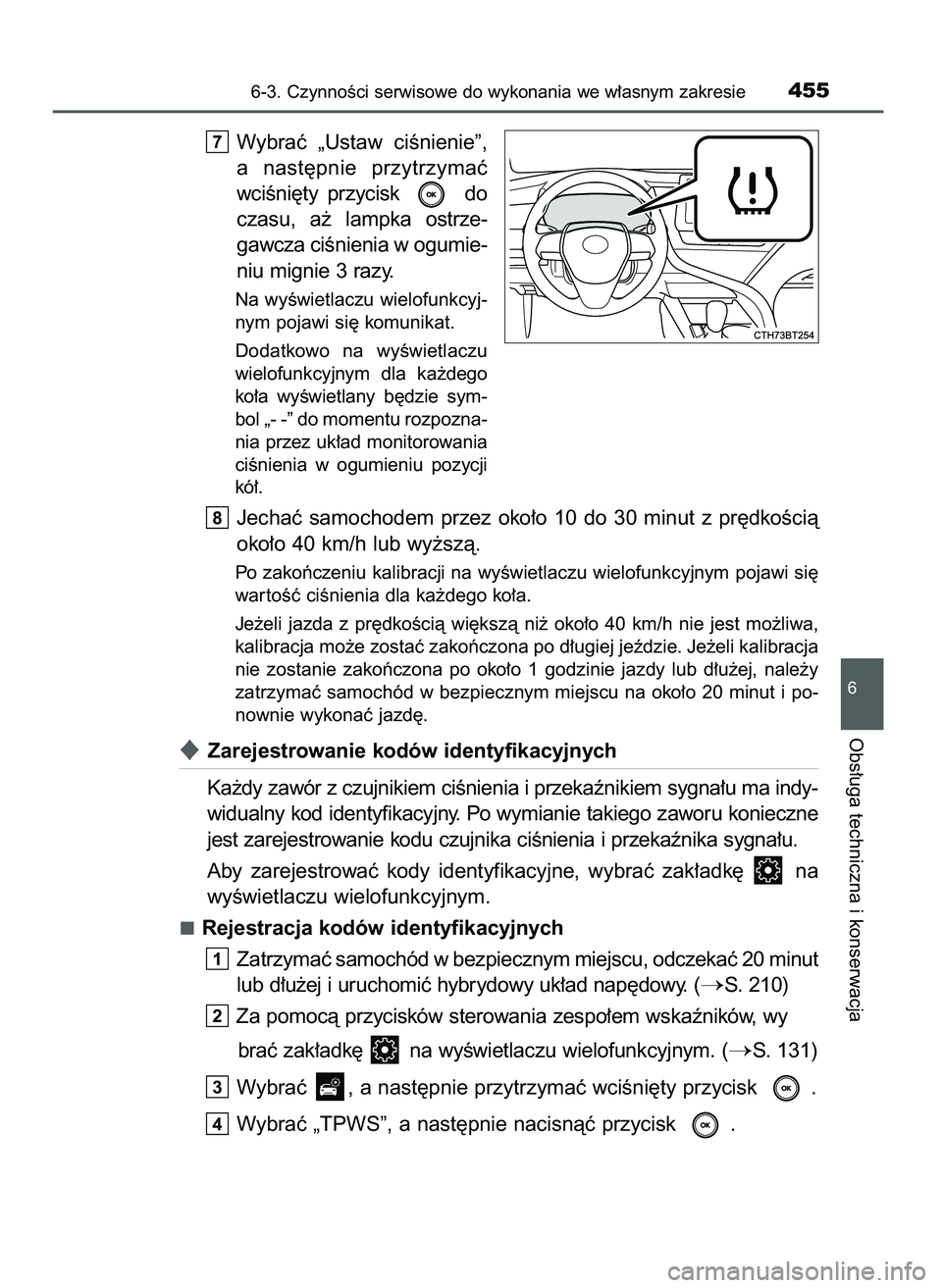

Wybraç „Ustaw ciÊnienie”,
a nast´pnie przytrzymaç
wciÊni´ty przycisk do
czasu, a˝ lampka ostrze-
gawcza ciÊnienia w ogumie-
niu mignie 3 razy.
Na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat.
Dodatkowo na wyÊwietlaczu
wielofunkcyjnym dla ka˝dego
ko∏a wyÊwietlany b´dzie sym-
bol „- -” do momentu rozpozna-
nia przez uk∏ad monitorowania
ciÊnienia w ogumieniu pozycji
kó∏.
Jechaç samochodem przez oko∏o 10 do 30 minut z pr´dkoÊcià
oko∏o 40 km/h lub wy˝szà.
Po zakoƒczeniu kalibracji na wyÊwietlaczu wielofunkcyjnym pojawi si´
war toÊç ciÊnienia dla ka˝dego ko∏a.
Je˝eli jazda z pr´dkoÊcià wi´kszà ni˝ oko∏o 40 km/h nie jest mo˝liwa,
kalibracja mo˝e zostaç zakoƒczona po d∏ugiej jeêdzie. Je˝eli kalibracja
nie zostanie zakoƒczona po oko∏o 1 godzinie jazdy lub d∏u˝ej, nale˝y
zatrzymaç samochód w bezpiecznym miejscu na oko∏o 20 minut i po-
nownie wykonaç jazd´.
Zarejestrowanie kodów identyfikacyjnych
Ka˝dy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u ma indy-
widualny kod identyfikacyjny. Po wymianie takiego zaworu konieczne
jest zarejestrowanie kodu czujnika ciÊnienia i przekaênika sygna∏u.
Aby zarejestrowaç kody identyfikacyjne, wybraç zak∏adk´ na
wyÊwietlaczu wielofunkcyjnym.
Rejestracja kodów identyfikacyjnych
Zatrzymaç samochód w bezpiecznym miejscu, odczekaç 20 minut
lub d∏u˝ej i uruchomiç hybrydowy uk∏ad nap´dowy. (
S. 210)
Za pomocà przycisków sterowania zespo∏em wskaêników, wy
braç zak∏adk´ na wyÊwietlaczu wielofunkcyjnym. (
S. 131)
Wybraç , a nast´pnie przytrzymaç wciÊni´ty przycisk .
Wybraç „TPWS”, a nast´pnie nacisnàç przycisk .
4
3
2
1
8
7
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie455
6
Obs∏uga techniczna i konserwacja
3 Camry HV OM33F05E 11/3/21 14:32 Page 455 (Black plate)

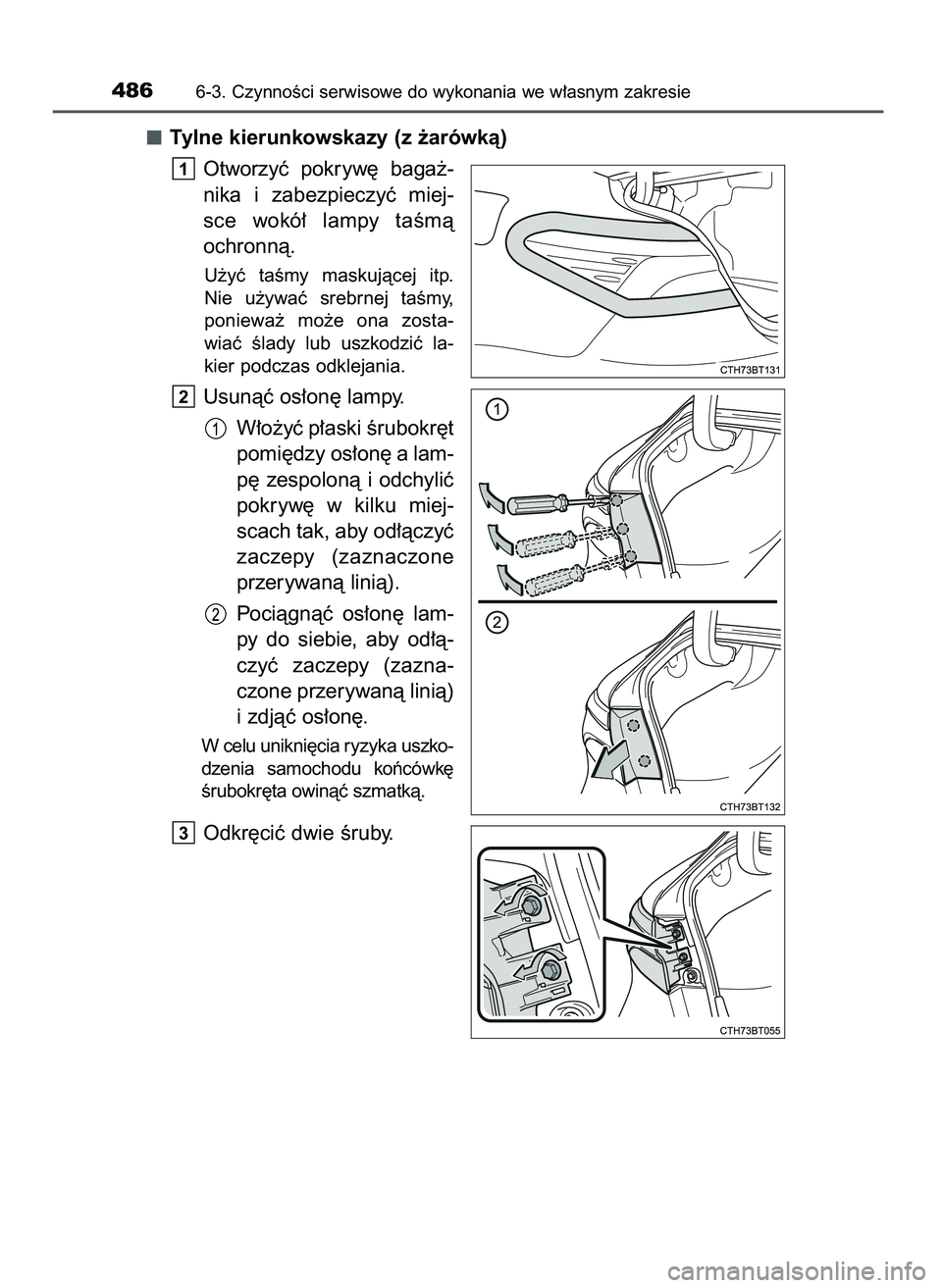

Tylne kierunkowskazy (z ˝arówkà)
Otworzyç pokryw´ baga˝-
nika i zabezpieczyç miej-
sce wokó∏ lampy taÊmà
ochronnà.
U˝yç taÊmy maskujàcej itp.
Nie u˝ywaç srebrnej taÊmy,
poniewa˝ mo˝e ona zosta-
wiaç Êlady lub uszkodziç la-
kier podczas odklejania.
Usunàç os∏on´ lampy.
W∏o˝yç p∏aski Êrubokr´t
pomi´dzy os∏on´ a lam-
p´ zespolonà i odchyliç
pokryw´ w kilku miej-
scach tak, aby od∏àczyç
zaczepy (zaznaczone
przerywanà linià).
Pociàgnàç os∏on´ lam-
py do siebie, aby od∏à-
czyç zaczepy (zazna-
czone przerywanà linià)
i zdjàç os∏on´.
W celu unikni´cia ryzyka uszko-
dzenia samochodu koƒcówk´
Êrubokr´ta owinàç szmatkà.
Odkr´ciç dwie Êruby.3
2
1
4866-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
3 Camry HV OM33F05E 11/3/21 14:32 Page 486 (Black plate)

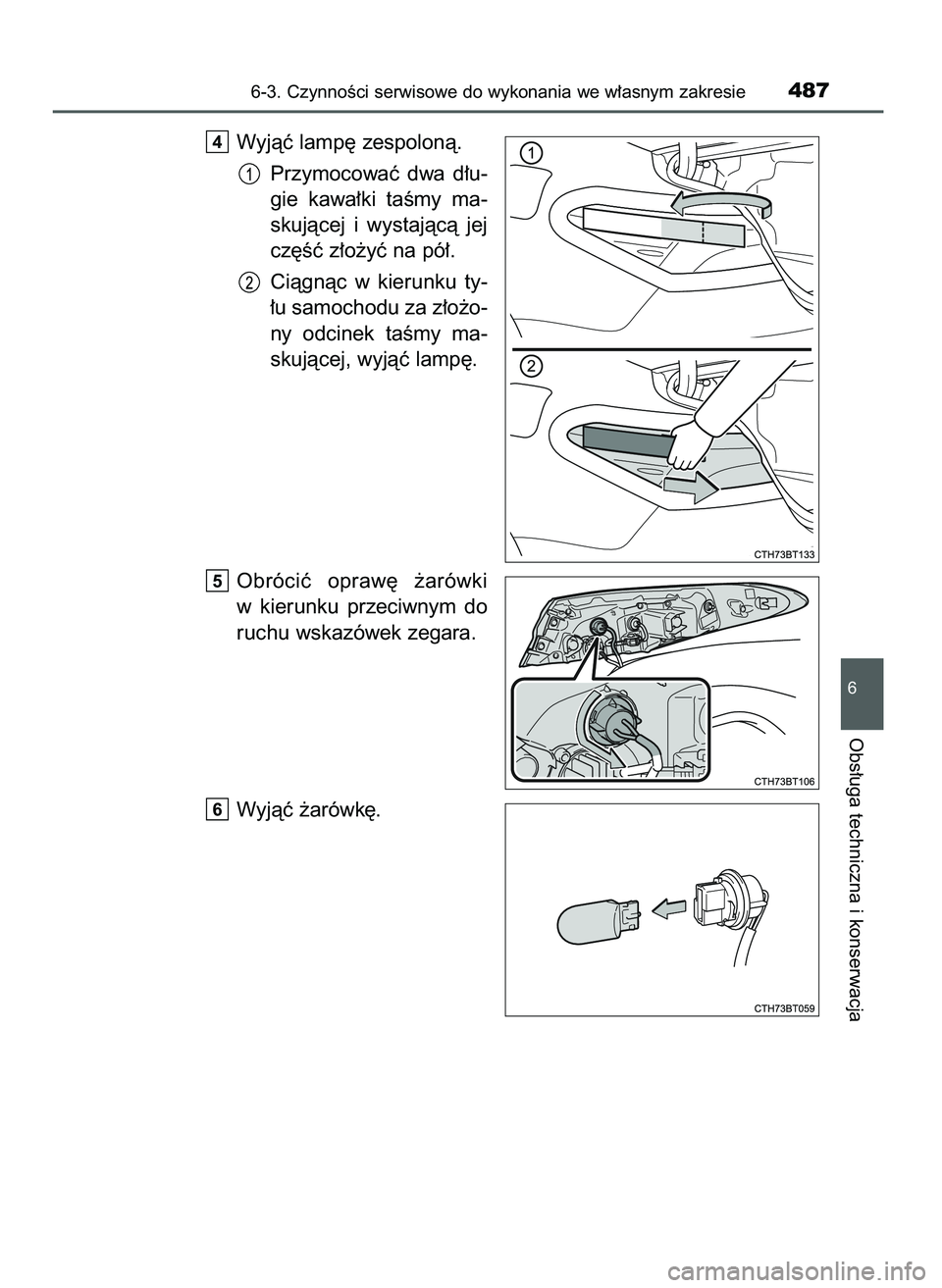

Wyjàç lamp´ zespolonà.
Przymocowaç dwa d∏u-
gie kawa∏ki taÊmy ma-
skujàcej i wystajàcà jej
cz´Êç z∏o˝yç na pó∏.
Ciàgnàc w kierunku ty-
∏u samochodu za z∏o˝o-
ny odcinek taÊmy ma-
skujàcej, wyjàç lamp´.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
6
5
4
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie487
6
Obs∏uga techniczna i konserwacja
3 Camry HV OM33F05E 11/3/21 14:32 Page 487 (Black plate)

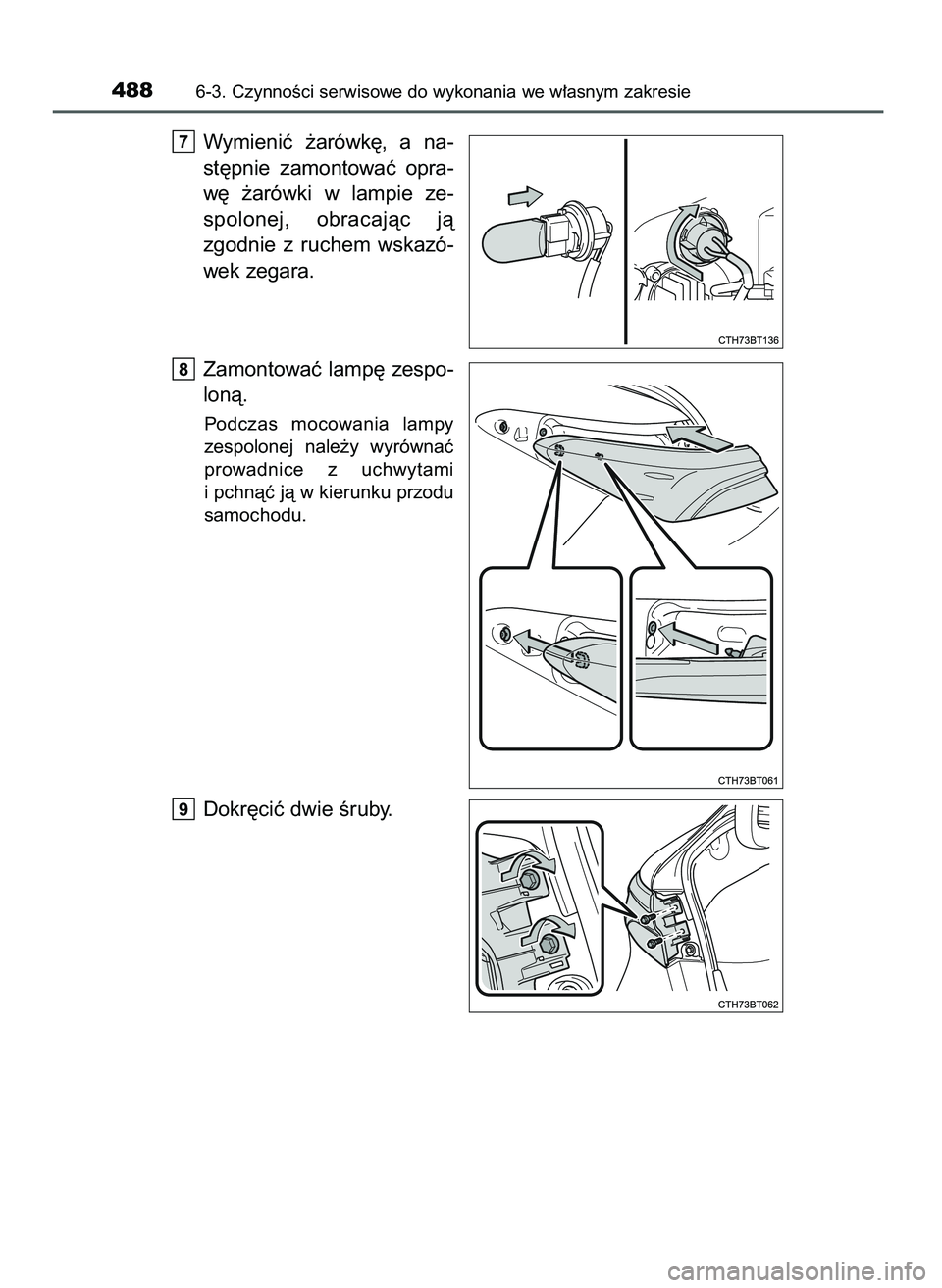

Wymieniç ˝arówk´, a na-
st´pnie zamontowaç opra-
w´ ˝arówki w lampie ze-
spolonej, obracajàc jà
zgodnie z ruchem wskazó-
wek zegara.
Zamontowaç lamp´ zespo-
lonà.
Podczas mocowania lampy
zespolonej nale˝y wyrównaç
prowadnice z uchwytami
i pchnàç jà w kierunku przodu
samochodu.
Dokr´ciç dwie Êruby.9
8
7
4886-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
3 Camry HV OM33F05E 11/3/21 14:32 Page 488 (Black plate)

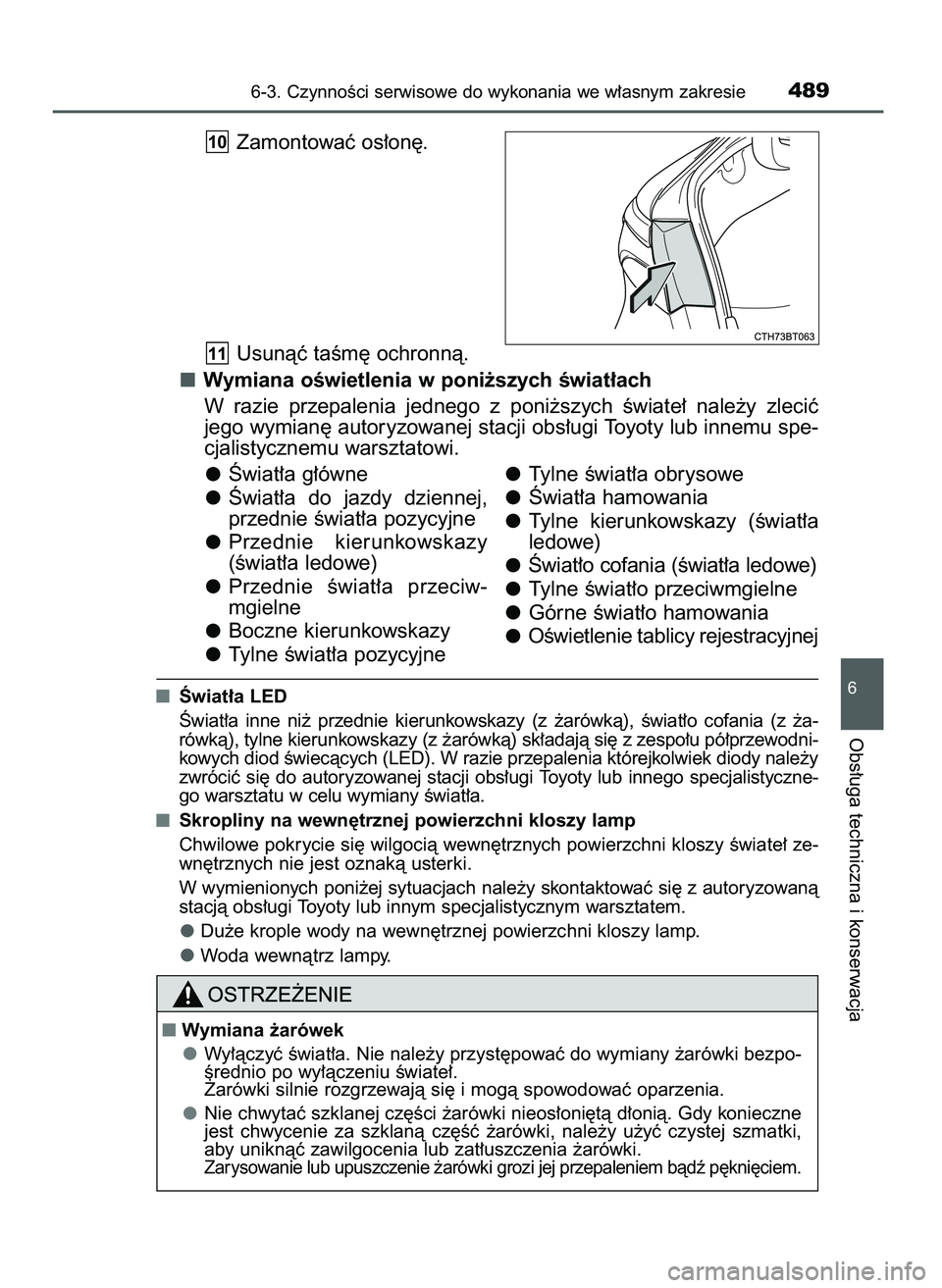

Zamontowaç os∏on´.
Usunàç taÊm´ ochronnà.
Wymiana oÊwietlenia w poni˝szych Êwiat∏ach
W razie przepalenia jednego z poni˝szych Êwiate∏ nale˝y zleciç
jego wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi.
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej,
przednie Êwiat∏a pozycyjne
Przednie kierunkowskazy
(Êwiat∏a ledowe)
Przednie Êwiat∏a przeciw-
mgielne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a LED
Âwiat∏a inne ni˝ przednie kierunkowskazy (z ˝arówkà), Êwiat∏o cofania (z ˝a-
rówkà), tylne kierunkowskazy (z ˝arówkà) sk∏adajà si´ z zespo∏u pó∏przewodni-
kowych diod Êwiecàcych (LED). W razie przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏ ze-
wn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach nale˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
11
10
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie489
6
Obs∏uga techniczna i konserwacja
Tylne Êwiat∏a obrysowe
Âwiat∏a hamowania
Tylne kierunkowskazy (Êwiat∏a
ledowe)
Âwiat∏o cofania (Êwiat∏a ledowe)
Tylne Êwiat∏o przeciwmgielne
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki bezpo-
Êrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´kni´ciem.
3 Camry HV OM33F05E 11/3/21 14:32 Page 489 (Black plate)

4967-2. Post´powanie w sytuacjach awaryjnych

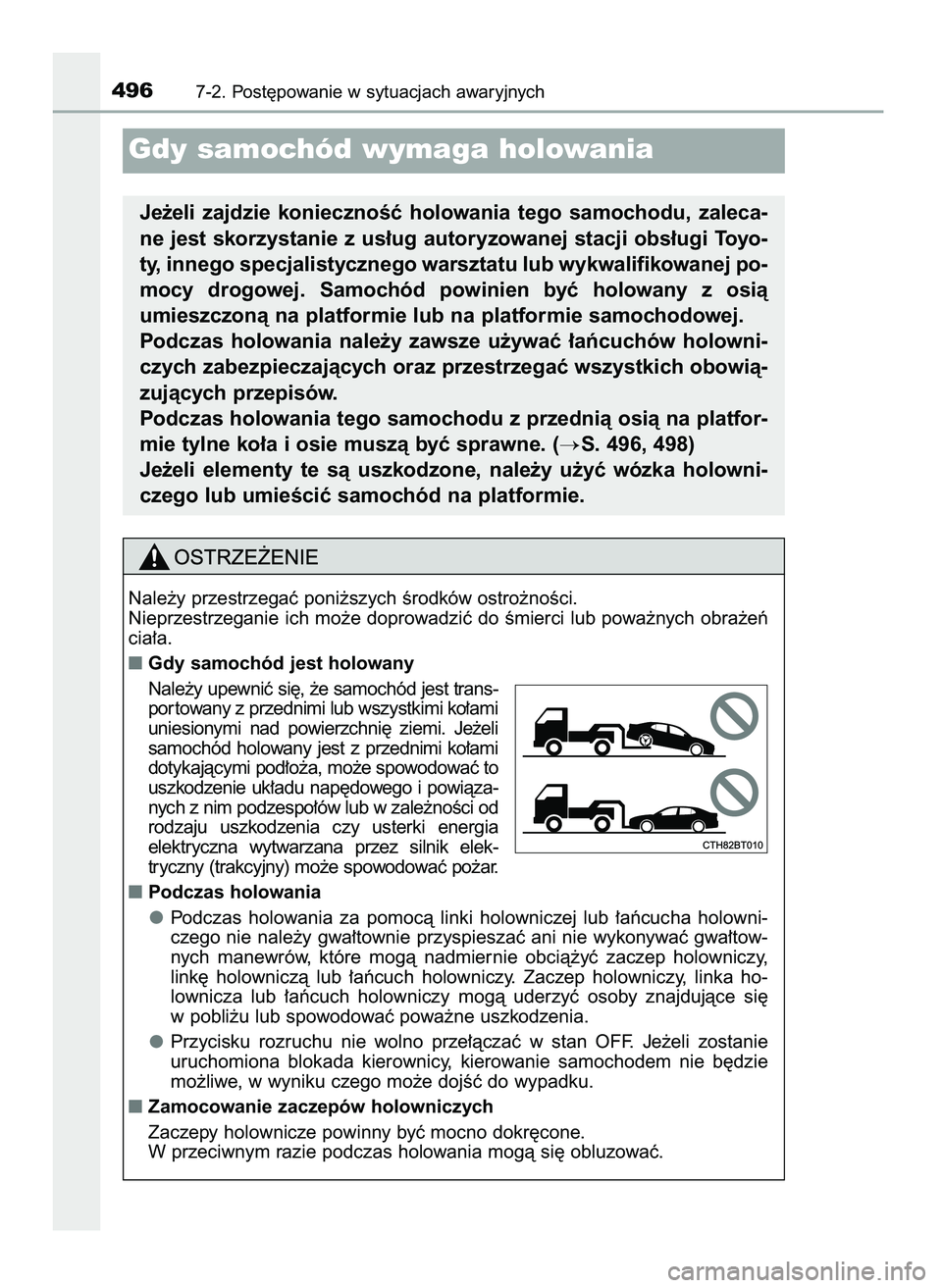

Gdy samochód wymaga holowania
Je˝eli zajdzie koniecznoÊç holowania tego samochodu, zaleca-
ne jest skorzystanie z us∏ug autoryzowanej stacji obs∏ugi Toyo-
ty, innego specjalistycznego warsztatu lub wykwalifikowanej po-
mocy drogowej. Samochód powinien byç holowany z osià
umieszczonà na platformie lub na platformie samochodowej.
Podczas holowania nale˝y zawsze u˝ywaç ∏aƒcuchów holowni-
czych zabezpieczajàcych oraz przestrzegaç wszystkich obowià-
zujàcych przepisów.
Podczas holowania tego samochodu z przednià osià na platfor-
mie tylne ko∏a i osie muszà byç sprawne. (
S. 496, 498)
Je˝eli elementy te sà uszkodzone, nale˝y u˝yç wózka holowni-
czego lub umieÊciç samochód na platformie.
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowadziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Gdy samochód jest holowany
Nale˝y upewniç si´, ˝e samochód jest trans-
por towany z przednimi lub wszystkimi ko∏ami
uniesionymi nad powierzchni´ ziemi. Je˝eli
samochód holowany jest z przednimi ko∏ami
dotykajàcymi pod∏o˝a, mo˝e spowodowaç to
uszkodzenie uk∏adu nap´dowego i powiàza-
nych z nim podzespo∏ów lub w zale˝noÊci od
rodzaju uszkodzenia czy usterki energia
elektryczna wytwarzana przez silnik elek-
tryczny (trakcyjny) mo˝e spowodowaç po˝ar.
Podczas holowania
Podczas holowania za pomocà linki holowniczej lub ∏aƒcucha holowni-
czego nie nale˝y gwa∏townie przyspieszaç ani nie wykonywaç gwa∏tow-
nych manewrów, które mogà nadmiernie obcià˝yç zaczep holowniczy,
link´ holowniczà lub ∏aƒcuch holowniczy. Zaczep holowniczy, linka ho-
lownicza lub ∏aƒcuch holowniczy mogà uderzyç osoby znajdujàce si´
w pobli˝u lub spowodowaç powa˝ne uszkodzenia.
Przycisku rozruchu nie wolno prze∏àczaç w stan OFF. Je˝eli zostanie
uruchomiona blokada kierownicy, kierowanie samochodem nie b´dzie
mo˝liwe, w wyniku czego mo˝e dojÊç do wypadku.
Zamocowanie zaczepów holowniczych
Zaczepy holownicze powinny byç mocno dokr´cone.
W przeciwnym razie podczas holowania mogà si´ obluzowaç.
3 Camry HV OM33F05E 11/3/21 14:32 Page 496 (Black plate)

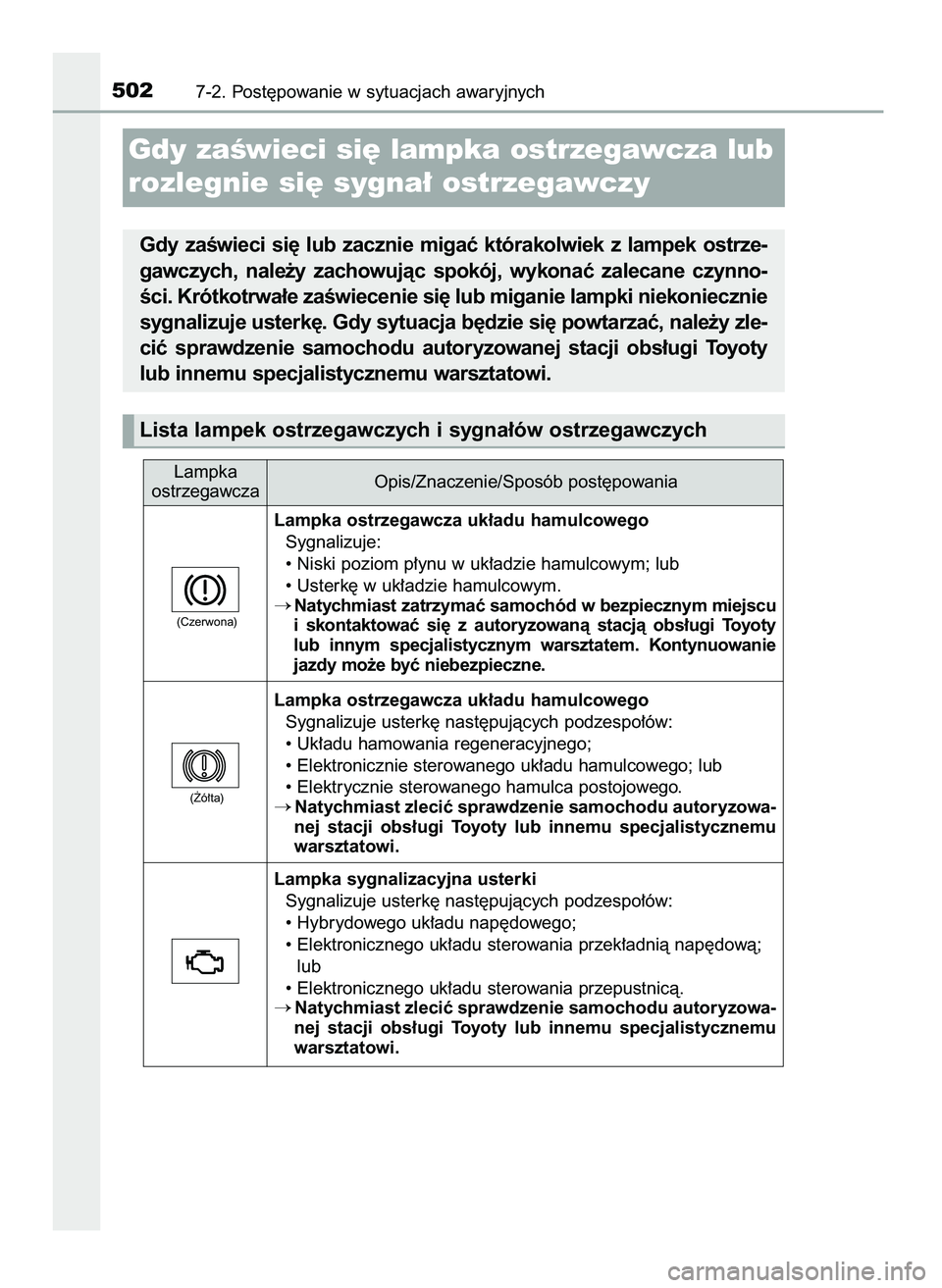

5027-2. Post´powanie w sytuacjach awaryjnych
Lampka ostrzegawcza uk∏adu hamulcowego
Sygnalizuje:
• Niski poziom p∏ynu w uk∏adzie hamulcowym; lub
• Usterk´ w uk∏adzie hamulcowym.
Natychmiast zatrzymaç samochód w bezpiecznym miejscu
i skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem. Kontynuowanie
jazdy mo˝e byç niebezpieczne.
Lampka ostrzegawcza uk∏adu hamulcowego
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu hamowania regeneracyjnego;
• Elektronicznie sterowanego uk∏adu hamulcowego; lub
• Elektrycznie sterowanego hamulca postojowego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka sygnalizacyjna usterki
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Hybrydowego uk∏adu nap´dowego;
• Elektronicznego uk∏adu sterowania przek∏adnià nap´dowà;
lub
• Elektronicznego uk∏adu sterowania przepustnicà.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Gdy zaÊwieci si´ lampka ostrzegawcza lub
rozlegnie si´ sygna∏ ostrzegawczy
Gdy zaÊwieci si´ lub zacznie migaç którakolwiek z lampek ostrze-
gawczych, nale˝y zachowujàc spokój, wykonaç zalecane czynno-
Êci. Krótkotrwa∏e zaÊwiecenie si´ lub miganie lampki niekoniecznie
sygnalizuje usterk´. Gdy sytuacja b´dzie si´ powtarzaç, nale˝y zle-
ciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
Lista lampek ostrzegawczych i sygna∏ów ostrzegawczych
Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
(Czerwona)
(˚ó∏ta)
3 Camry HV OM33F05E 11/3/21 14:32 Page 502 (Black plate)

7-2. Post´powanie w sytuacjach awaryjnych503
7
Sytuacje awaryjne

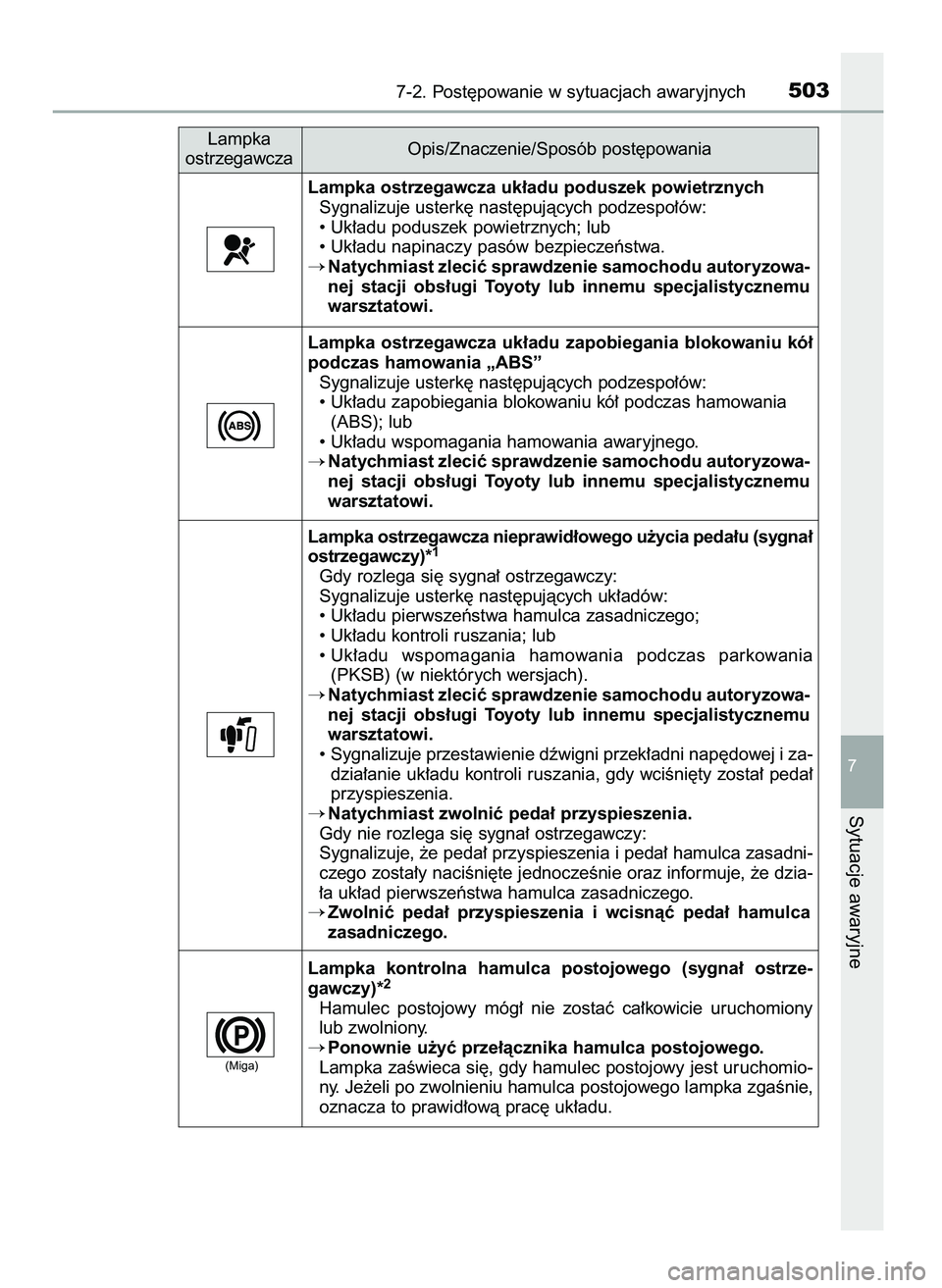

Lampka ostrzegawcza uk∏adu poduszek powietrznych
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu poduszek powietrznych; lub
• Uk∏adu napinaczy pasów bezpieczeƒstwa.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka kontrolna hamulca postojowego (sygna∏ ostrze-
gawczy)*
2
Hamulec postojowy móg∏ nie zostaç ca∏kowicie uruchomiony
lub zwolniony.
Ponownie u˝yç prze∏àcznika hamulca postojowego.
Lampka zaÊwieca si´, gdy hamulec postojowy jest uruchomio-
ny. Je˝eli po zwolnieniu hamulca postojowego lampka zgaÊnie,
oznacza to prawid∏owà prac´ uk∏adu. Lampka ostrzegawcza uk∏adu zapobiegania blokowaniu kó∏
podczas hamowania „ABS”
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu zapobiegania blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania hamowania awaryjnego.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Lampka ostrzegawcza nieprawid∏owego u˝ycia peda∏u (sygna∏
ostrzegawczy)*
1
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ nast´pujàcych uk∏adów:
• Uk∏adu pierwszeƒstwa hamulca zasadniczego;
• Uk∏adu kontroli ruszania; lub
• Uk∏adu wspomagania hamowania podczas parkowania
(PKSB) (w niektórych wersjach).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
• Sygnalizuje przestawienie dêwigni przek∏adni nap´dowej i za-
dzia∏anie uk∏adu kontroli ruszania, gdy wciÊni´ty zosta∏ peda∏
przyspieszenia.
Natychmiast zwolniç peda∏ przyspieszenia.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e peda∏ przyspieszenia i peda∏ hamulca zasadni-
czego zosta∏y naciÊni´te jednoczeÊnie oraz informuje, ˝e dzia-
∏a uk∏ad pierwszeƒstwa hamulca zasadniczego.
Zwolniç peda∏ przyspieszenia i wcisnàç peda∏ hamulca
zasadniczego. Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
(Miga)
3 Camry HV OM33F05E 11/3/21 14:32 Page 503 (Black plate)

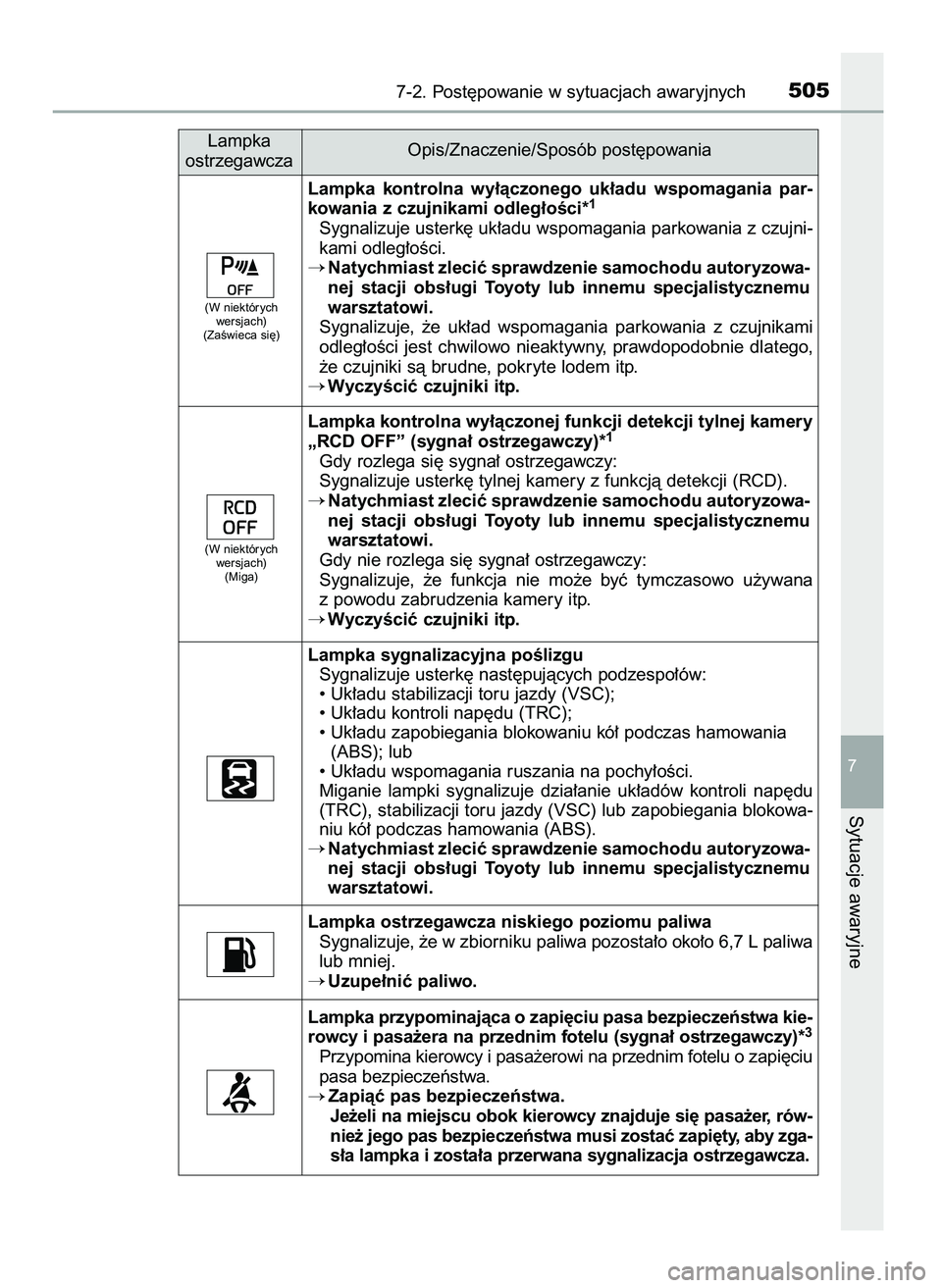

7-2. Post´powanie w sytuacjach awaryjnych505
7
Sytuacje awaryjne
Lampka sygnalizacyjna poÊlizgu
Sygnalizuje usterk´ nast´pujàcych podzespo∏ów:
• Uk∏adu stabilizacji toru jazdy (VSC);
• Uk∏adu kontroli nap´du (TRC);
• Uk∏adu zapobiegania blokowaniu kó∏ podczas hamowania
(ABS); lub
• Uk∏adu wspomagania ruszania na pochy∏oÊci.
Miganie lampki sygnalizuje dzia∏anie uk∏adów kontroli nap´du
(TRC), stabilizacji toru jazdy (VSC) lub zapobiegania blokowa-
niu kó∏ podczas hamowania (ABS).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi. Lampka kontrolna wy∏àczonego uk∏adu wspomagania par-
kowania z czujnikami odleg∏oÊci*
1
Sygnalizuje usterk´ uk∏adu wspomagania parkowania z czujni-
kami odleg∏oÊci.
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Sygnalizuje, ˝e uk∏ad wspomagania parkowania z czujnikami
odleg∏oÊci jest chwilowo nieaktywny, prawdopodobnie dlatego,
˝e czujniki sà brudne, pokryte lodem itp.
WyczyÊciç czujniki itp.
Lampka kontrolna wy∏àczonej funkcji detekcji tylnej kamery
„RCD OFF” (sygna∏ ostrzegawczy)*
1
Gdy rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje usterk´ tylnej kamery z funkcjà detekcji (RCD).
Natychmiast zleciç sprawdzenie samochodu autoryzowa-
nej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Gdy nie rozlega si´ sygna∏ ostrzegawczy:
Sygnalizuje, ˝e funkcja nie mo˝e byç tymczasowo u˝ywana
z powodu zabrudzenia kamery itp.
WyczyÊciç czujniki itp.
Lampka ostrzegawcza niskiego poziomu paliwa
Sygnalizuje, ˝e w zbiorniku paliwa pozosta∏o oko∏o 6,7 L paliwa
lub mniej.
Uzupe∏niç paliwo. Lampka
ostrzegawczaOpis/Znaczenie/Sposób post´powania
(W niektórych
wersjach)
(ZaÊwieca si´)
(W niektórych
wersjach)
(Miga)
Lampka przypominajàca o zapi´ciu pasa bezpieczeƒstwa kie-
rowcy i pasa˝era na przednim fotelu (sygna∏ ostrzegawczy)*3
Przypomina kierowcy i pasa˝erowi na przednim fotelu o zapi´ciu
pasa bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
Je˝eli na miejscu obok kierowcy znajduje si´ pasa˝er, rów-
nie˝ jego pas bezpieczeƒstwa musi zostaç zapi´ty, aby zga-
s∏a lampka i zosta∏a przerwana sygnalizacja ostrzegawcza.
3 Camry HV OM33F05E 11/3/21 14:32 Page 505 (Black plate)

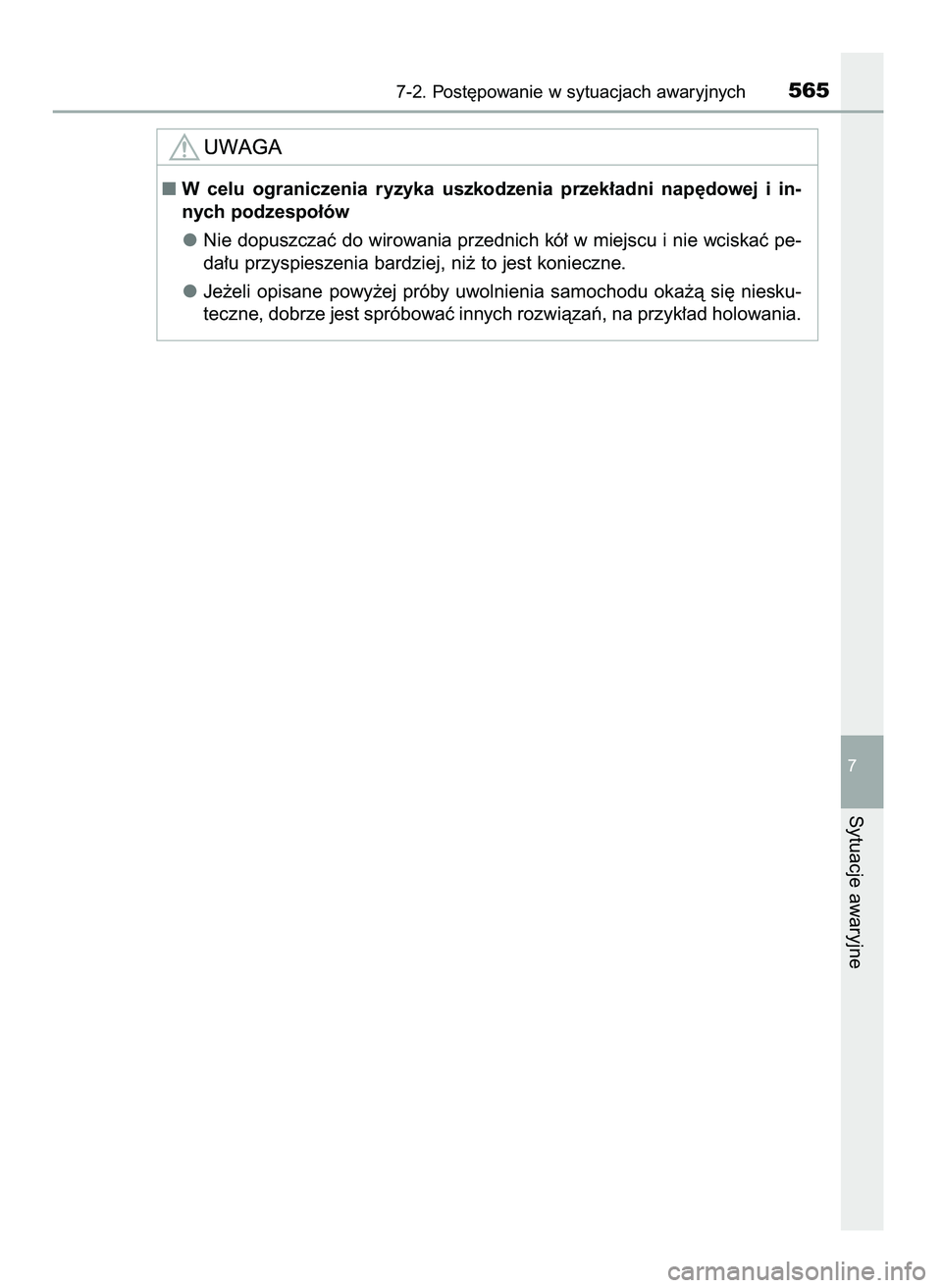

7-2. Post´powanie w sytuacjach awaryjnych565
7
Sytuacje awaryjne
W celu ograniczenia ryzyka uszkodzenia przek∏adni nap´dowej i in-
nych podzespo∏ów
Nie dopuszczaç do wirowania przednich kó∏ w miejscu i nie wciskaç pe-
da∏u przyspieszenia bardziej, ni˝ to jest konieczne.
Je˝eli opisane powy˝ej próby uwolnienia samochodu oka˝à si´ niesku-
teczne, dobrze jest spróbowaç innych rozwiàzaƒ, na przyk∏ad holowania.
3 Camry HV OM33F05E 11/3/21 14:32 Page 565 (Black plate)
