TOYOTA CAMRY HYBRID 2018 Manuel du propriétaire (in French)

1492. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
NOTE
■Pour éviter d'endommager les composants
■ Lors de la modification des réglages de l'affichage tête haute
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système
hybride soit en marche pendant que vous modifiez les réglages de l'affi-
chage tête haute.
● Ne posez aucune boisson à proximité
du projecteur de l'affichage tête haute.
Si le projecteur était mouillé, des dys-
fonctionnements électriques pourraient
se produire.
● Ne placez rien et ne collez aucune éti-
quette sur le projecteur de l'affichage
tête haute.
Ceci risquerait d'interrompre les indica-
tions de l'affichage tête haute.
● Ne touchez pas l'intérieur du projecteur de l'affichage tête haute, et
n'insérez pas d'objets tranchants ou similaires dans le projecteur.
Ceci risquerait de provoquer des dysfonctionnements d'ordre méca-
nique.

1502. Combiné d'instruments
CAMRY_HV_D (OM06123D)
Écran du système audio
Écran multifonctionnel
Écran de consommation/contrôle de l'énergie
Vous pouvez afficher l'état de votre système hybride sur l'écran
multifonctionnel, sur l'écran du système audio.
1
2

1512. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Entune Audio ou Entune Audio Plus (véhicules sans module de
communication de données)
Appuyez sur le bouton “INFO”.
Si l'écran “Rens. sur le traj.” ou
“Historique” s'affiche, sélectionnez
“Énergie”.
Entune Audio Plus (véhicules avec module de communication de
données)
Appuyez sur le bouton “INFO”.
Sélectionnez “ECO” sur l'écran “Informations”.
Si l'écran “Rens. sur le traj.” ou “Historique” s'affiche, sélectionnez “Éner-
gie”.
Entune Premium Audio
Appuyez sur le bouton “MENU”.
Sélectionnez “Infos” sur l'écran
“Menu”.
Sélectionnez “ECO” sur l'écran
“Informations”.
Si l'écran “Rens. sur le traj.” ou
“Historique” s'affiche, sélectionnez
“Énergie”.
Contrôle de l'énergie
1
2
1
2
3

1522. Combiné d'instruments
CAMRY_HV_D (OM06123D)
■Écran multifonctionnel
Appuyez plusieurs fois sur les
commandes de réglage des
instruments sur le volant pour
sélectionner l'écran de contrôle
de l'énergie.
Écran du système audioÉcran multifonctionnel
Lorsque le véhi-
cule est pro-
pulsé par le
moteur élec-
trique (moteur
de traction)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:

1532. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Lorsque le véhi-
cule est pro-
pulsé par le
moteur à
essence
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Lorsque le véhi-
cule est pro-
pulsé à la fois
par le moteur à
essence et le
moteur élec-
trique (moteur
de traction)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Écran du système audioÉcran multifonctionnel

1542. Combiné d'instruments
CAMRY_HV_D (OM06123D)
Lorsque le véhi-
cule est en
phase de charge
de la batterie du
système hybride
(batterie de trac-
tion)
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
Écran du système audioÉcran multifonctionnel

1552. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Lorsqu'il n'y a
aucun transfert
d'énergie
Véhicules avec affi-
chage 4,2 pouces:
Véhicules avec affi-
chage 7 pouces:
État de la batte-
rie du système
hybride (batterie
de traction) Insuffisant Plein
Véhicules avec affi-
chage 4,2 pouces:
Insuffi-
sant
Plein
Véhicules avec affi-
chage 7 pouces:
Insuffi-
sant
Plein
Écran du système audioÉcran multifonctionnel

1562. Combiné d'instruments
CAMRY_HV_D (OM06123D)

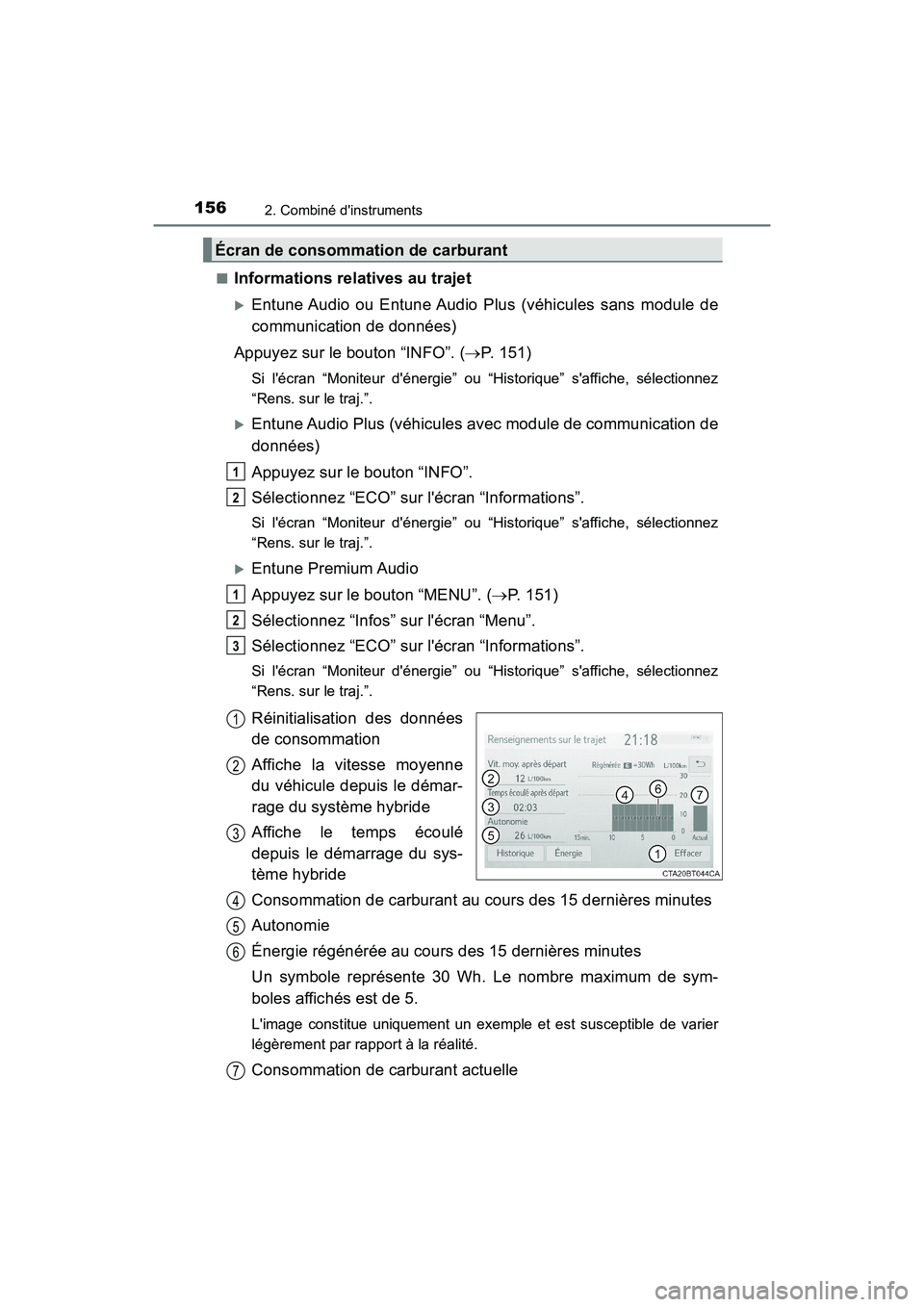

■Informations relatives au trajet
Entune Audio ou Entune Audio Plus (véhicules sans module de
communication de données)
Appuyez sur le bouton “INFO”. ( P. 151)
Si l'écran “Moniteur d'énergie” ou “Historique” s'affiche, sélectionnez
“Rens. sur le traj.”.
Entune Audio Plus (véhicules avec module de communication de
données)
Appuyez sur le bouton “INFO”.
Sélectionnez “ECO” sur l'écran “Informations”.
Si l'écran “Moniteur d'énergie” ou “Historique” s'affiche, sélectionnez
“Rens. sur le traj.”.
Entune Premium Audio
Appuyez sur le bouton “MENU”. ( P. 151)
Sélectionnez “Infos” sur l'écran “Menu”.
Sélectionnez “ECO” sur l'écran “Informations”.
Si l'écran “Moniteur d'énergie” ou “Historique” s'affiche, sélectionnez
“Rens. sur le traj.”.
Réinitialisation des données
de consommation
Affiche la vitesse moyenne
du véhicule depuis le démar-
rage du système hybride
Affiche le temps écoulé
depuis le démarrage du sys-
tème hybride
Consommation de carburant au cours des 15 dernières minutes
Autonomie
Énergie régénérée au cours des 15 dernières minutes
Un symbole représente 30 Wh. Le nombre maximum de sym-
boles affichés est de 5.
L'image constitue uniquement un exemple et est susceptible de varier
légèrement par rapport à la réalité.
Consommation de carburant actuelle
Écran de consommation de carburant
1
2
1
2
3
1
2
3
4
5
6
7

1572. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

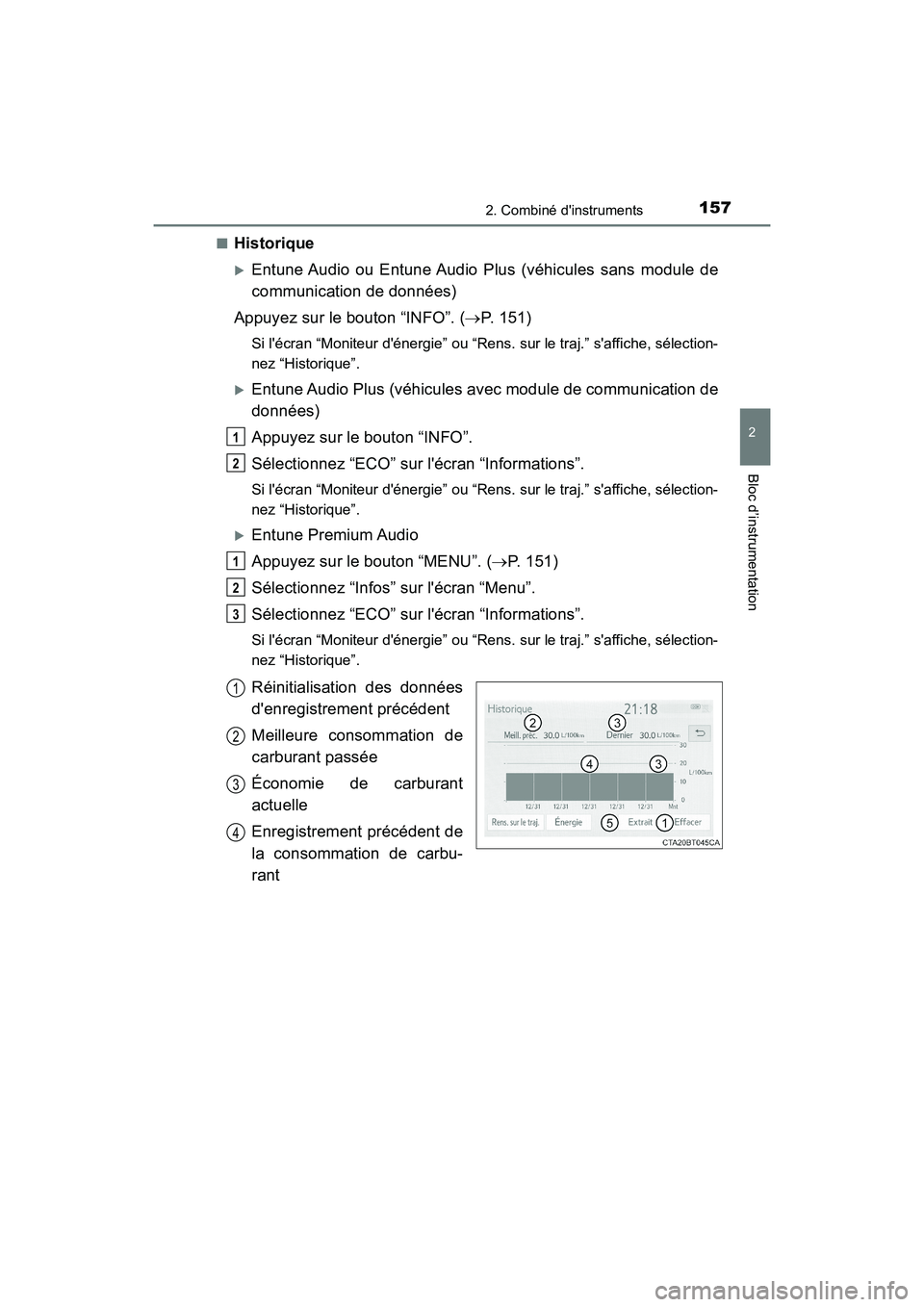

■Historique
Entune Audio ou Entune Audio Plus (véhicules sans module de
communication de données)
Appuyez sur le bouton “INFO”. ( P. 151)
Si l'écran “Moniteur d'énergie” ou “Rens. sur le traj.” s'affiche, sélection-
nez “Historique”.
Entune Audio Plus (véhicules avec module de communication de
données)
Appuyez sur le bouton “INFO”.
Sélectionnez “ECO” sur l'écran “Informations”.
Si l'écran “Moniteur d'énergie” ou “Rens. sur le traj.” s'affiche, sélection-
nez “Historique”.
Entune Premium Audio
Appuyez sur le bouton “MENU”. ( P. 151)
Sélectionnez “Infos” sur l'écran “Menu”.
Sélectionnez “ECO” sur l'écran “Informations”.
Si l'écran “Moniteur d'énergie” ou “Rens. sur le traj.” s'affiche, sélection-
nez “Historique”.
Réinitialisation des données
d'enregistrement précédent
Meilleure consommation de
carburant passée
Économie de carburant
actuelle
Enregistrement précédent de
la consommation de carbu-
rant
1
2
1
2
3
1
2
3
4

1582. Combiné d'instruments
CAMRY_HV_D (OM06123D)

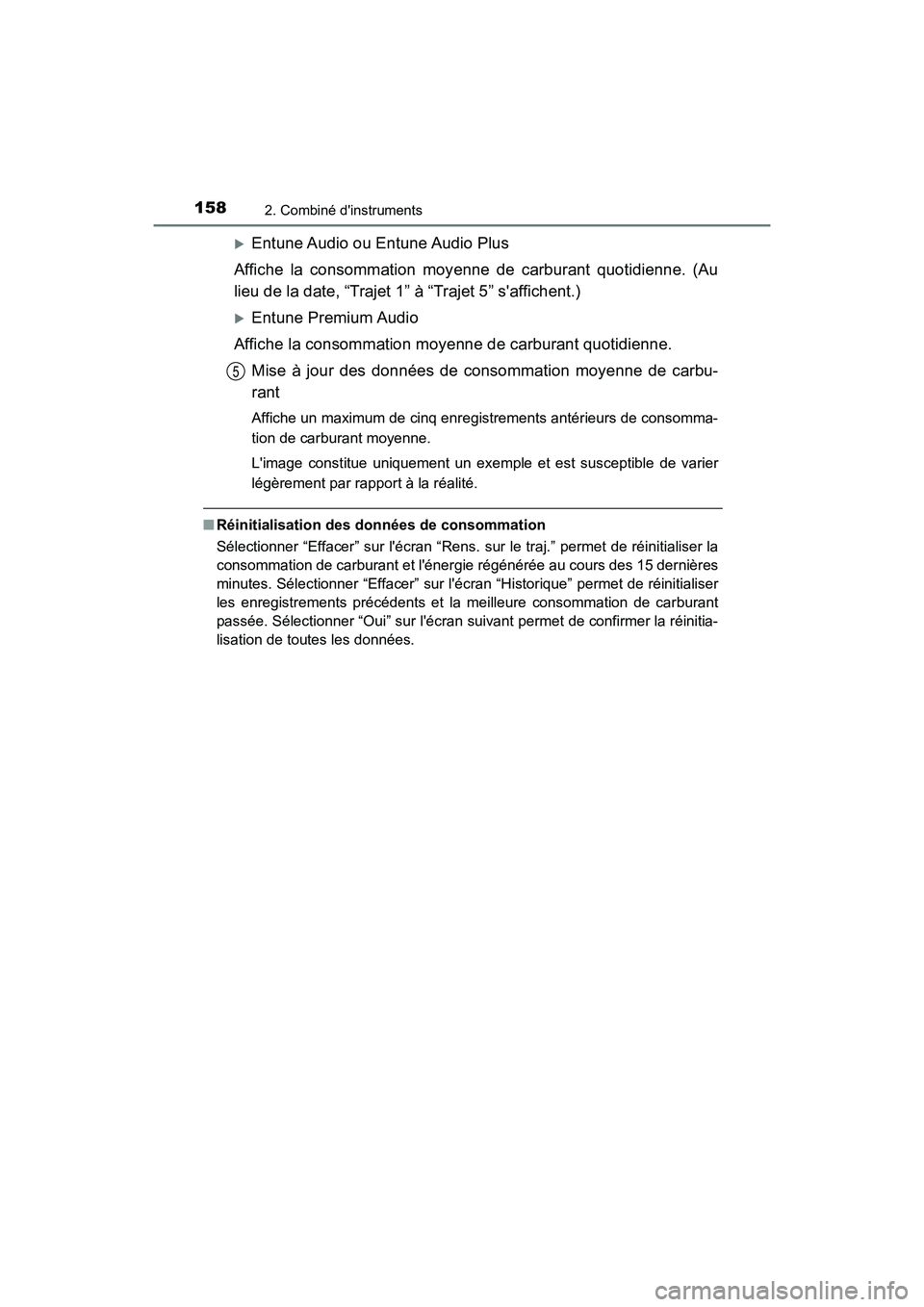

Entune Audio ou Entune Audio Plus
Affiche la consommation moyenne de carburant quotidienne. (Au
lieu de la date, “Trajet 1” à “Trajet 5” s'affichent.)
Entune Premium Audio
Affiche la consommation moyenne de carburant quotidienne.
Mise à jour des données de consommation moyenne de carbu-
rant
Affiche un maximum de cinq enregistrements antérieurs de consomma-
tion de carburant moyenne.
L'image constitue uniquement un exemple et est susceptible de varier
légèrement par rapport à la réalité.
■ Réinitialisation des données de consommation
Sélectionner “Effacer” sur l'écran “Rens. sur le traj.” permet de réinitialiser la
consommation de carburant et l'éner gie régénérée au cours des 15 dernières
minutes. Sélectionner “Effacer” sur l'éc ran “Historique” permet de réinitialiser
les enregistrements précédents et la meilleure consommation de carburant
passée. Sélectionner “Oui” sur l'écran suivant permet de confirmer la réinitia-
lisation de toutes les données.
