TOYOTA CAMRY HYBRID 2018 Manuel du propriétaire (in French)

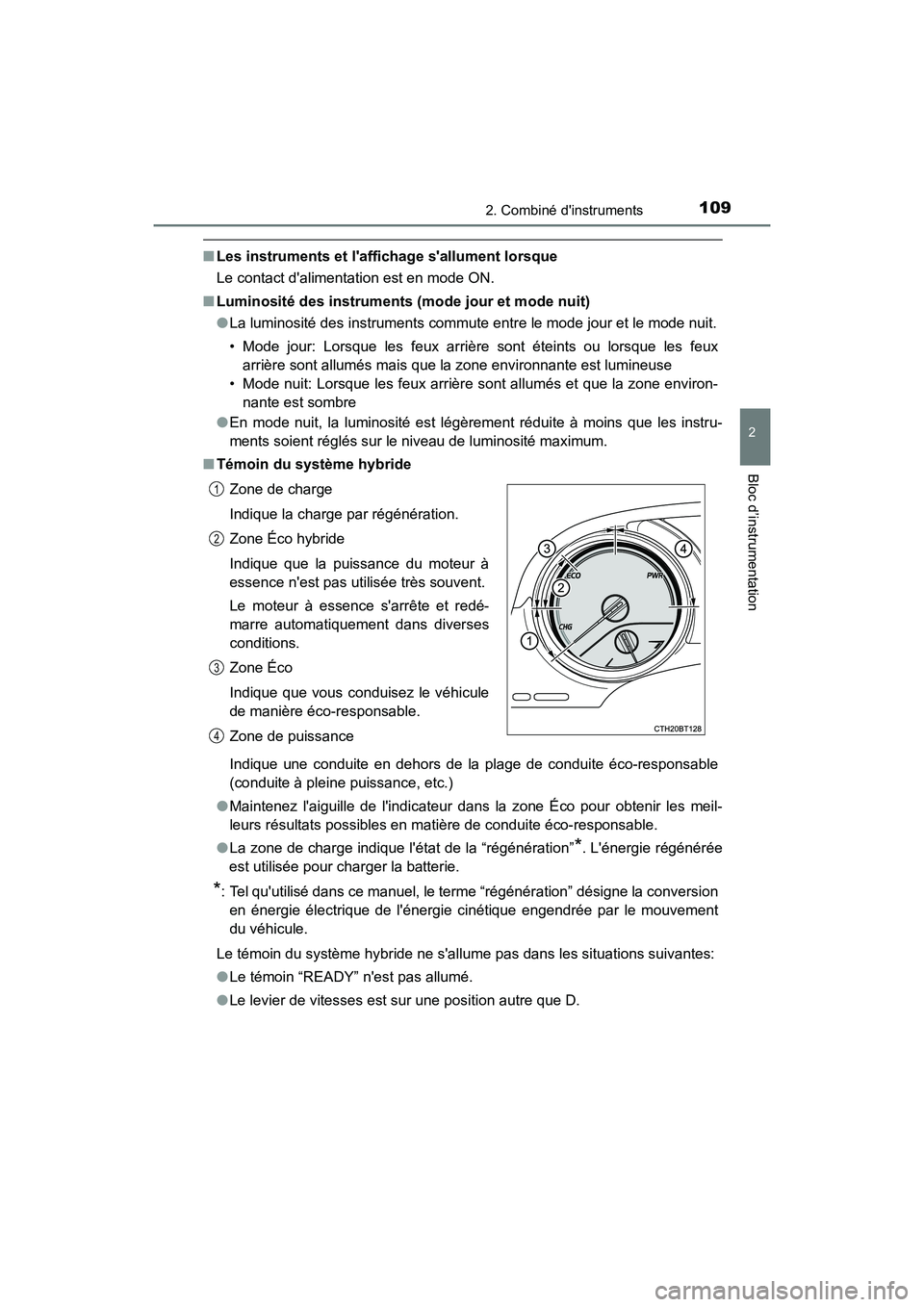

1092. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
■Les instruments et l'affichage s'allument lorsque
Le contact d'alimentation est en mode ON.
■ Luminosité des instruments (mode jour et mode nuit)
● La luminosité des instruments commute entre le mode jour et le mode nuit.
• Mode jour: Lorsque les feux arrière sont éteints ou lorsque les feux
arrière sont allumés mais que la zone environnante est lumineuse
• Mode nuit: Lorsque les feux arrière sont allumés et que la zone environ-
nante est sombre
● En mode nuit, la luminosité est légèrement réduite à moins que les instru-
ments soient réglés sur le niveau de luminosité maximum.
■ Témoin du système hybride
Indique une conduite en dehors de la plage de conduite éco-responsable
(conduite à pleine puissance, etc.)
● Maintenez l'aiguille de l'indicateur dans la zone Éco pour obtenir les meil-
leurs résultats possibles en matière de conduite éco-responsable.
● La zone de charge indique l'état de la “régénération”*. L'énergie régénérée
est utilisée pour charger la batterie.
*: Tel qu'utilisé dans ce manuel, le te rme “régénération” désigne la conversion
en énergie électrique de l'énergie cinétique engendrée par le mouvement
du véhicule.
Le témoin du système hybride ne s'allume pas dans les situations suivantes:
● Le témoin “READY” n'est pas allumé.
● Le levier de vitesses est sur une position autre que D.
Zone de charge
Indique la charge par régénération.
Zone Éco hybride
Indique que la puissance du moteur à
essence n'est pas utilisée très souvent.
Le moteur à essence s'arrête et redé-
marre automatiquement dans diverses
conditions.
Zone Éco
Indique que vous conduisez le véhicule
de manière éco-responsable.
Zone de puissance
1
2
3
4

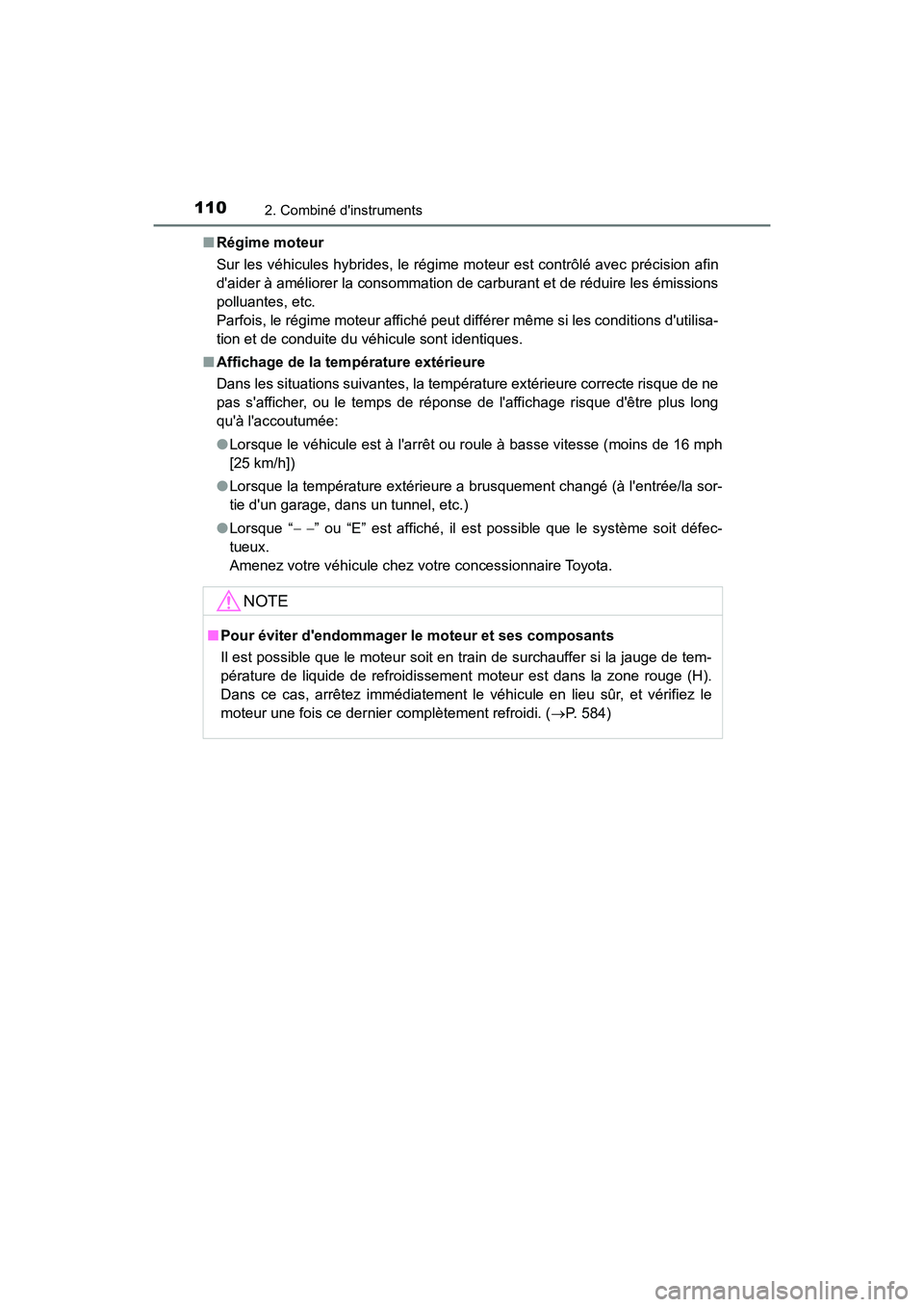

1102. Combiné d'instruments
CAMRY_HV_D (OM06123D)
■ Régime moteur
Sur les véhicules hybrides, le régime mo teur est contrôlé avec précision afin
d'aider à améliorer la consommation de carburant et de réduire les émissions
polluantes, etc.
Parfois, le régime moteur affiché peut di fférer même si les conditions d'utilisa-
tion et de conduite du véhicule sont identiques.
■ Affichage de la température extérieure
Dans les situations suivantes, la température extérieure correcte risque de ne
pas s'afficher, ou le temps de réponse de l'affichage risque d'être plus long
qu'à l'accoutumée:
● Lorsque le véhicule est à l'arrêt ou roule à basse vitesse (moins de 16 mph
[25 km/h])
● Lorsque la température extérieure a brusquement changé (à l'entrée/la sor-
tie d'un garage, dans un tunnel, etc.)
● Lorsque “ ” ou “E” est affiché, il est possible que le système soit défec-
tueux.
Amenez votre véhicule chez votre concessionnaire Toyota.
NOTE
■ Pour éviter d'endommager le moteur et ses composants
Il est possible que le moteur soit en train de surchauffer si la jauge de tem-
pérature de liquide de refroidissement moteur est dans la zone rouge (H).
Dans ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le
moteur une fois ce dernier complètement refroidi. (P. 584)

1112. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

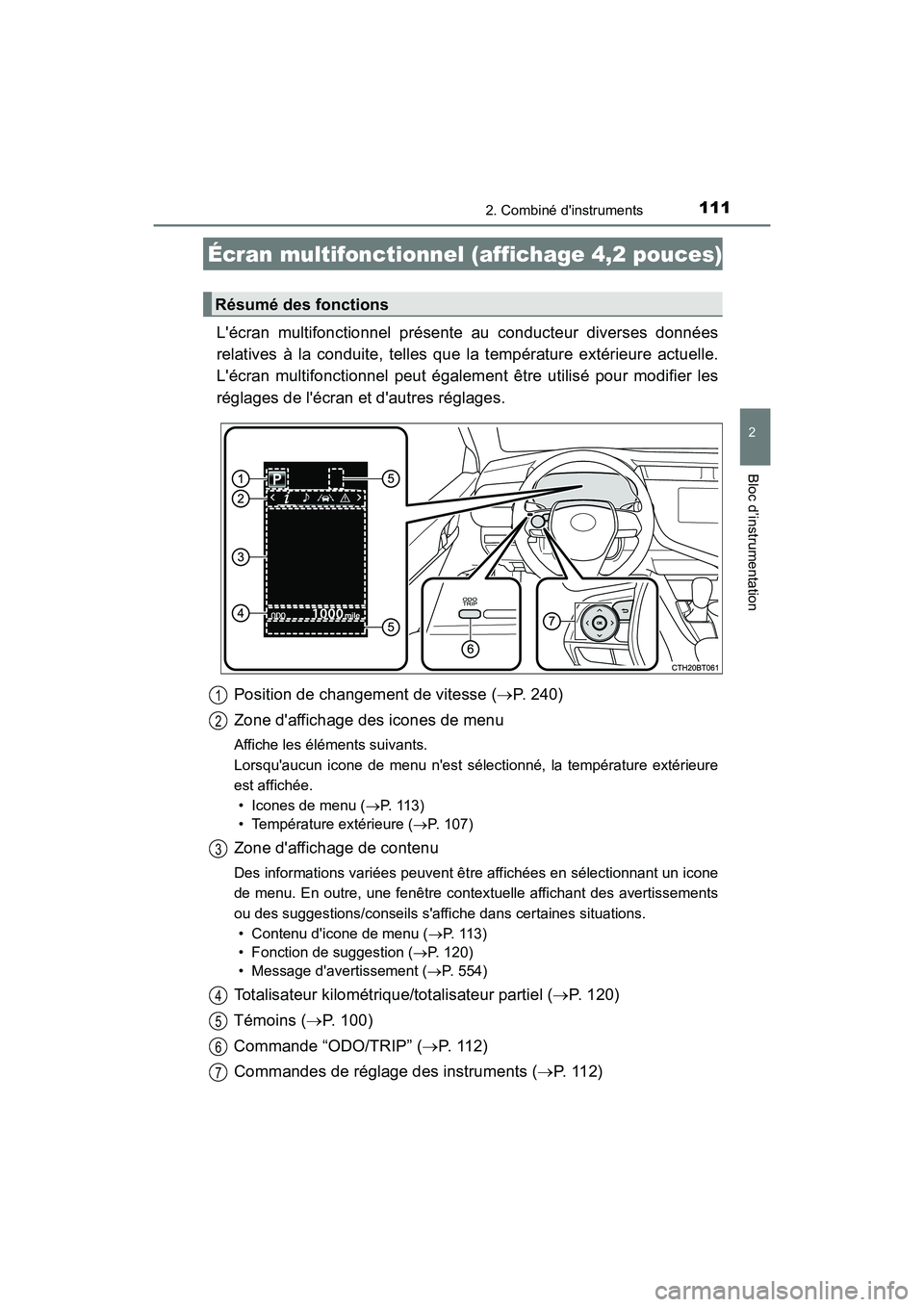

L'écran multifonctionnel présente au conducteur diverses données
relatives à la conduite, telles que la température extérieure actuelle.
L'écran multifonctionnel peut également être utilisé pour modifier les
réglages de l'écran et d'autres réglages.
Position de changement de vitesse ( P. 240)
Zone d'affichage des icones de menu
Affiche les éléments suivants.
Lorsqu'aucun icone de menu n'est sélectionné, la température extérieure
est affichée.
• Icones de menu ( P. 113)
• Température extérieure ( P. 107)
Zone d'affichage de contenu
Des informations variées peuvent être affichées en sélectionnant un icone
de menu. En outre, une fenêtre contextuelle affichant des avertissements
ou des suggestions/conseils s'affiche dans certaines situations.
• Contenu d'icone de menu ( P. 113)
• Fonction de suggestion ( P. 120)
• Message d'avertissement ( P. 554)
Totalisateur kilométrique/totalisateur partiel (P. 120)
Témoins ( P. 100)
Commande “ODO/TRIP” ( P. 1 1 2 )
Commandes de réglage des instruments ( P. 1 1 2 )
Écran multifonctionnel (affichage 4,2 pouces)
Résumé des fonctions
1
2
3
4
5
6
7

1122. Combiné d'instruments
CAMRY_HV_D (OM06123D)

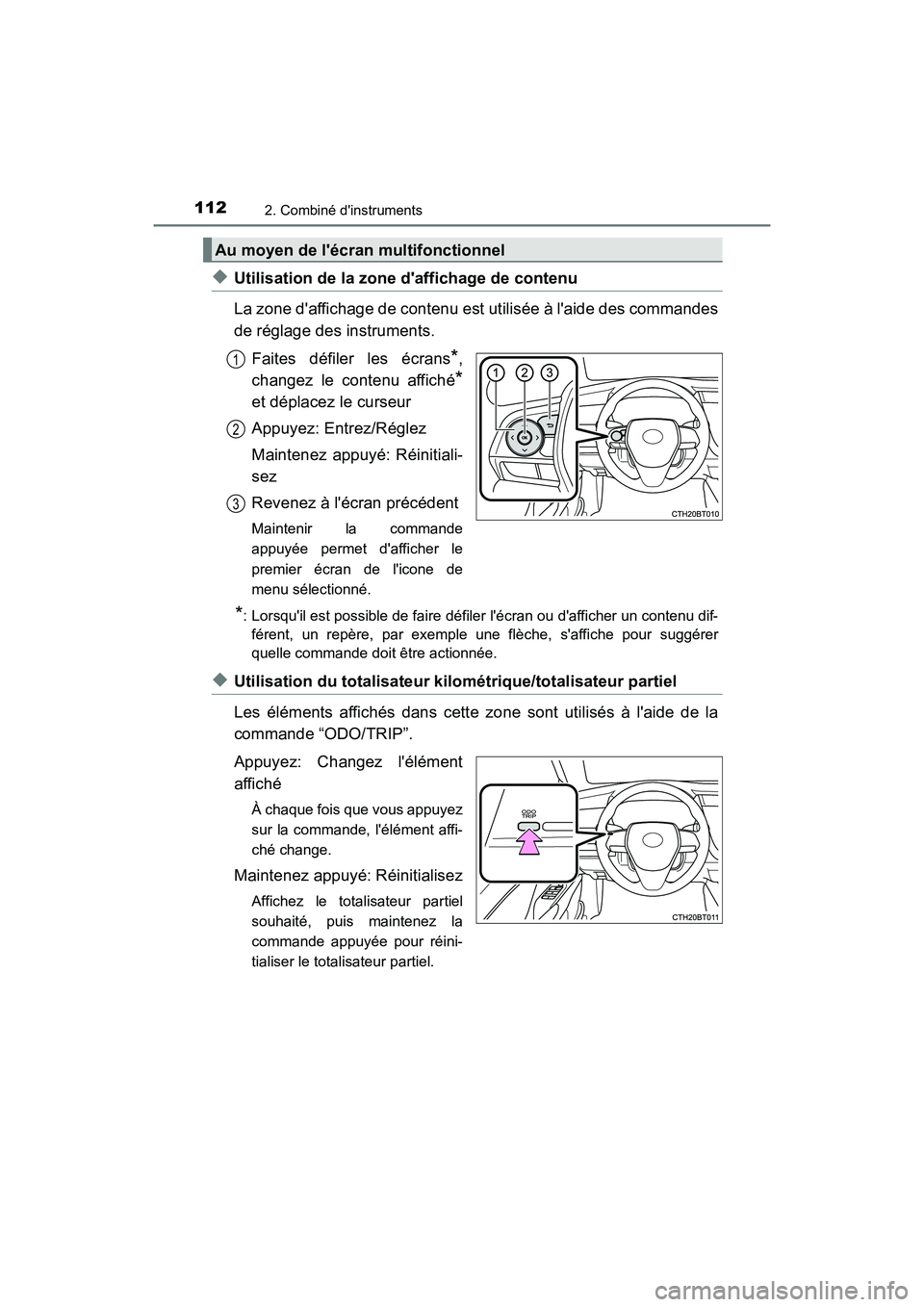

◆Utilisation de la zone d'affichage de contenu
La zone d'affichage de contenu est utilisée à l'aide des commandes
de réglage des instruments.
Faites défiler les écrans*,
changez le contenu affiché*
et déplacez le curseur
Appuyez: Entrez/Réglez
Maintenez appuyé: Réinitiali-
sez
Revenez à l'écran précédent
Maintenir la commande
appuyée permet d'afficher le
premier écran de l'icone de
menu sélectionné.
*: Lorsqu'il est possible de faire défiler l'écran ou d'afficher un contenu dif-
férent, un repère, par exemple une flèche, s'affiche pour suggérer
quelle commande doit être actionnée.
◆Utilisation du totalisateur kilométrique/totalisateur partiel
Les éléments affichés dans cette zone sont utilisés à l'aide de la
commande “ODO/TRIP”.
Appuyez: Changez l'élément
affiché
À chaque fois que vous appuyez
sur la commande, l'élément affi-
ché change.
Maintenez appuyé: Réinitialisez
Affichez le totalisateur partiel
souhaité, puis maintenez la
commande appuyée pour réini-
tialiser le totalisateur partiel.
Au moyen de l'écran multifonctionnel
1
2
3

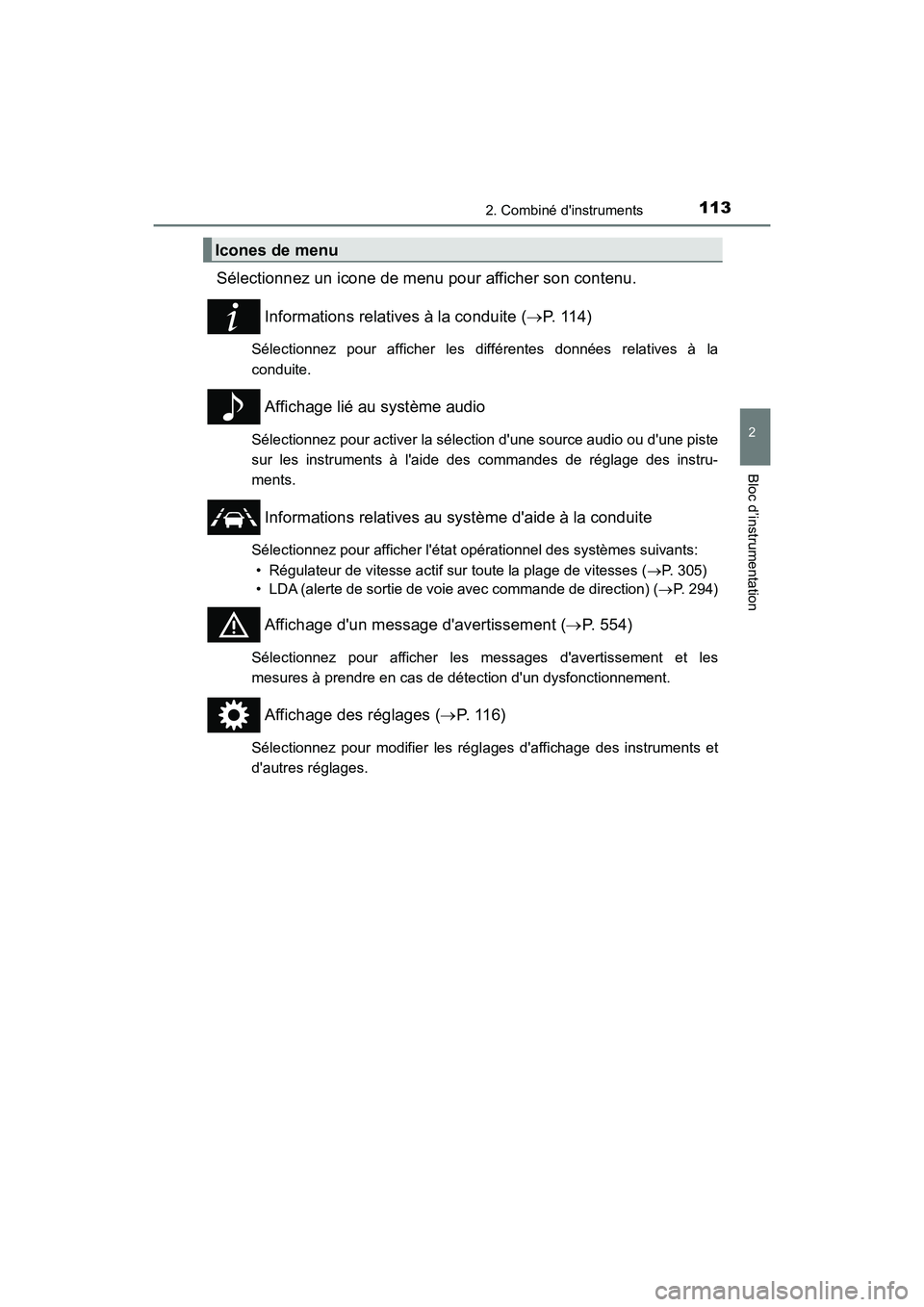

1132. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
Sélectionnez un icone de menu pour afficher son contenu.
Informations relatives à la conduite ( P. 1 1 4 )
Sélectionnez pour afficher les différentes données relatives à la
conduite.
Affichage lié au système audio
Sélectionnez pour activer la sélection d'une source audio ou d'une piste
sur les instruments à l'aide des commandes de réglage des instru-
ments.
Informations relatives au système d'aide à la conduite
Sélectionnez pour afficher l'état opérationnel des systèmes suivants:
• Régulateur de vitesse actif sur toute la plage de vitesses ( P. 305)
• LDA (alerte de sortie de voie avec commande de direction) ( P. 294)
Affichage d'un message d'avertissement (P. 554)
Sélectionnez pour afficher les messages d'avertissement et les
mesures à prendre en cas de détection d'un dysfonctionnement.
Affichage des réglages ( P. 11 6 )
Sélectionnez pour modifier les réglages d'affichage des instruments et
d'autres réglages.
Icones de menu

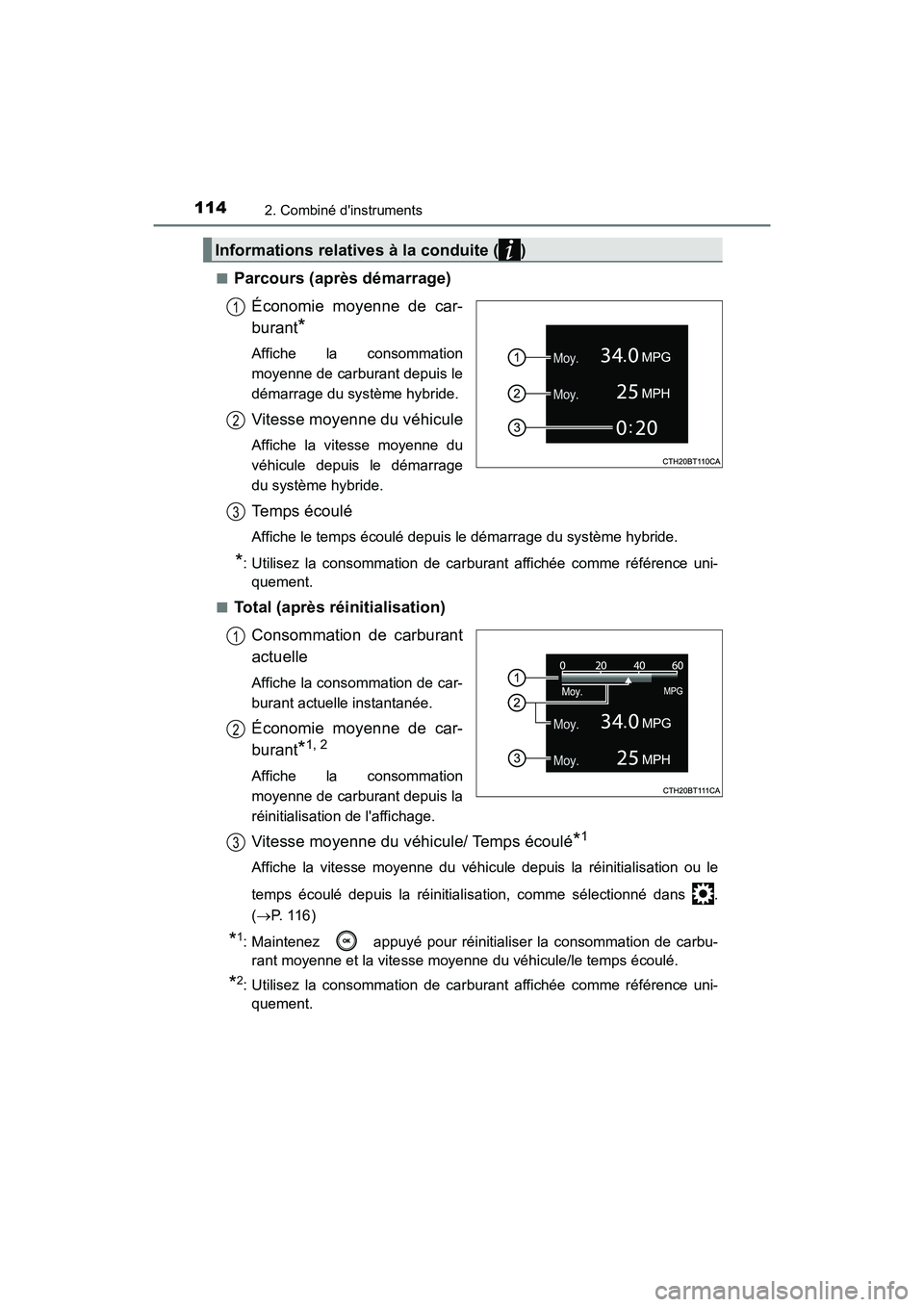

1142. Combiné d'instruments
CAMRY_HV_D (OM06123D)
■Parcours (après démarrage)
Économie moyenne de car-
burant*
Affiche la consommation
moyenne de carburant depuis le
démarrage du système hybride.
Vitesse moyenne du véhicule
Affiche la vitesse moyenne du
véhicule depuis le démarrage
du système hybride.
Te m p s é c o u l é
Affiche le temps écoulé depuis le démarrage du système hybride.
*: Utilisez la consommation de carburant affichée comme référence uni-
quement.
■Total (après réinitialisation)
Consommation de carburant
actuelle
Affiche la consommation de car-
burant actuelle instantanée.
Économie moyenne de car-
burant*1, 2
Affiche la consommation
moyenne de carburant depuis la
réinitialisation de l'affichage.
Vitesse moyenne du véhicule/ Temps écoulé*1
Affiche la vitesse moyenne du véhicule depuis la réinitialisation ou le
temps écoulé depuis la réinitialisation, comme sélectionné dans .
( P. 1 1 6 )
*1: Maintenez appuyé pour réinitialiser la consommation de carbu-
rant moyenne et la vitesse moyenne du véhicule/le temps écoulé.
*2: Utilisez la consommation de carburant affichée comme référence uni-
quement.
Informations relatives à la conduite ( )
1
2
3
1
2
3

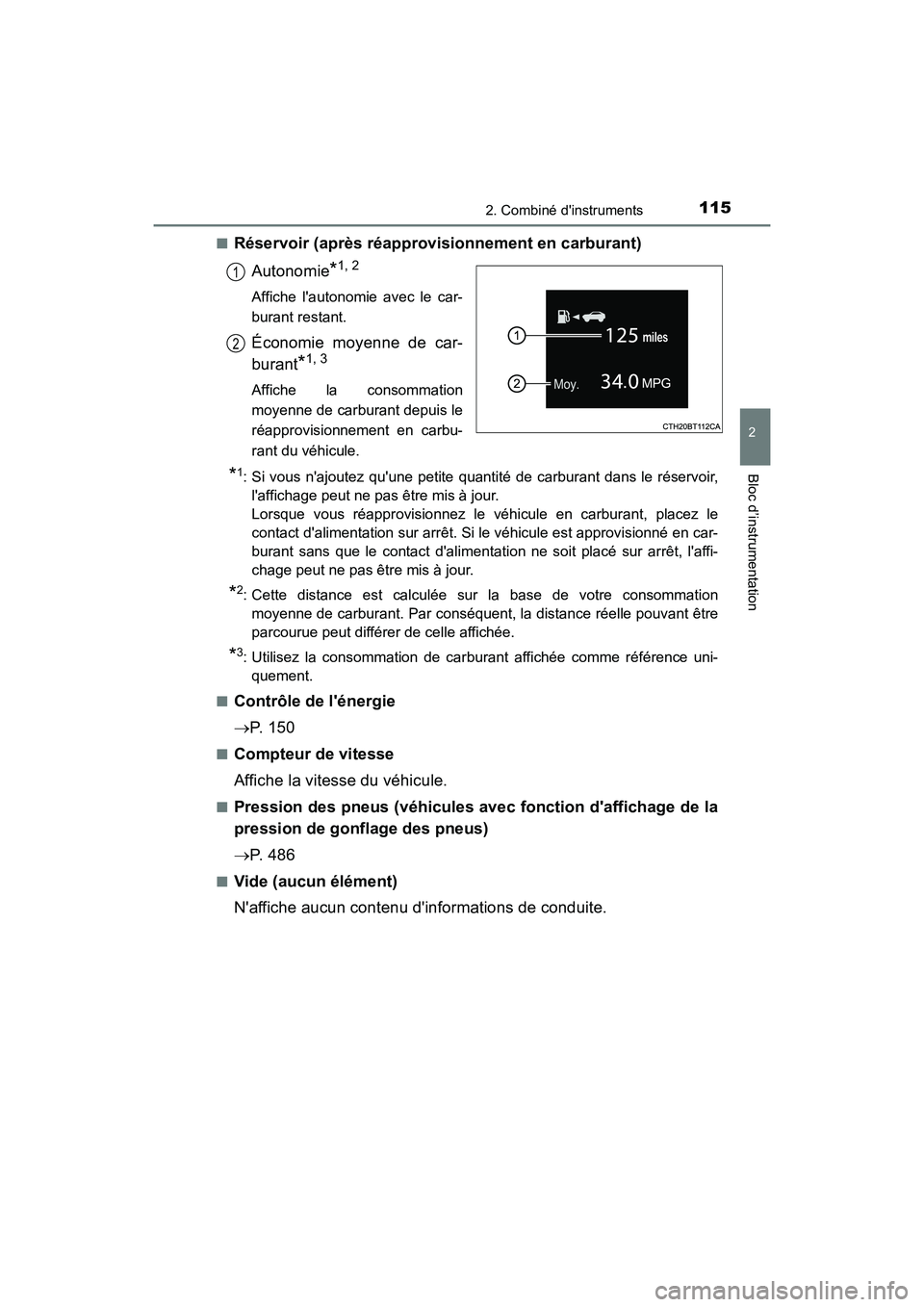

1152. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
■Réservoir (après réapprovisionnement en carburant)
Autonomie*1, 2
Affiche l'autonomie avec le car-
burant restant.
Économie moyenne de car-
burant*1, 3
Affiche la consommation
moyenne de carburant depuis le
réapprovisionnement en carbu-
rant du véhicule.
*1: Si vous n'ajoutez qu'une petite quantité de carburant dans le réservoir,
l'affichage peut ne pas être mis à jour.
Lorsque vous réapprovisionnez le véhicule en carburant, placez le
contact d'alimentation sur arrêt. Si le véhicule est approvisionné en car-
burant sans que le contact d'alimentation ne soit placé sur arrêt, l'affi-
chage peut ne pas être mis à jour.
*2: Cette distance est calculée sur la base de votre consommation
moyenne de carburant. Par conséquent, la distance réelle pouvant être
parcourue peut différer de celle affichée.
*3: Utilisez la consommation de carburant affichée comme référence uni-
quement.
■Contrôle de l'énergie
 P. 1 5 0
■Compteur de vitesse
Affiche la vitesse du véhicule.
■Pression des pneus (véhicules avec fonction d'affichage de la
pression de gonflage des pneus)
 P. 4 8 6
■Vide (aucun élément)
N'affiche aucun contenu d'informations de conduite.
1
2

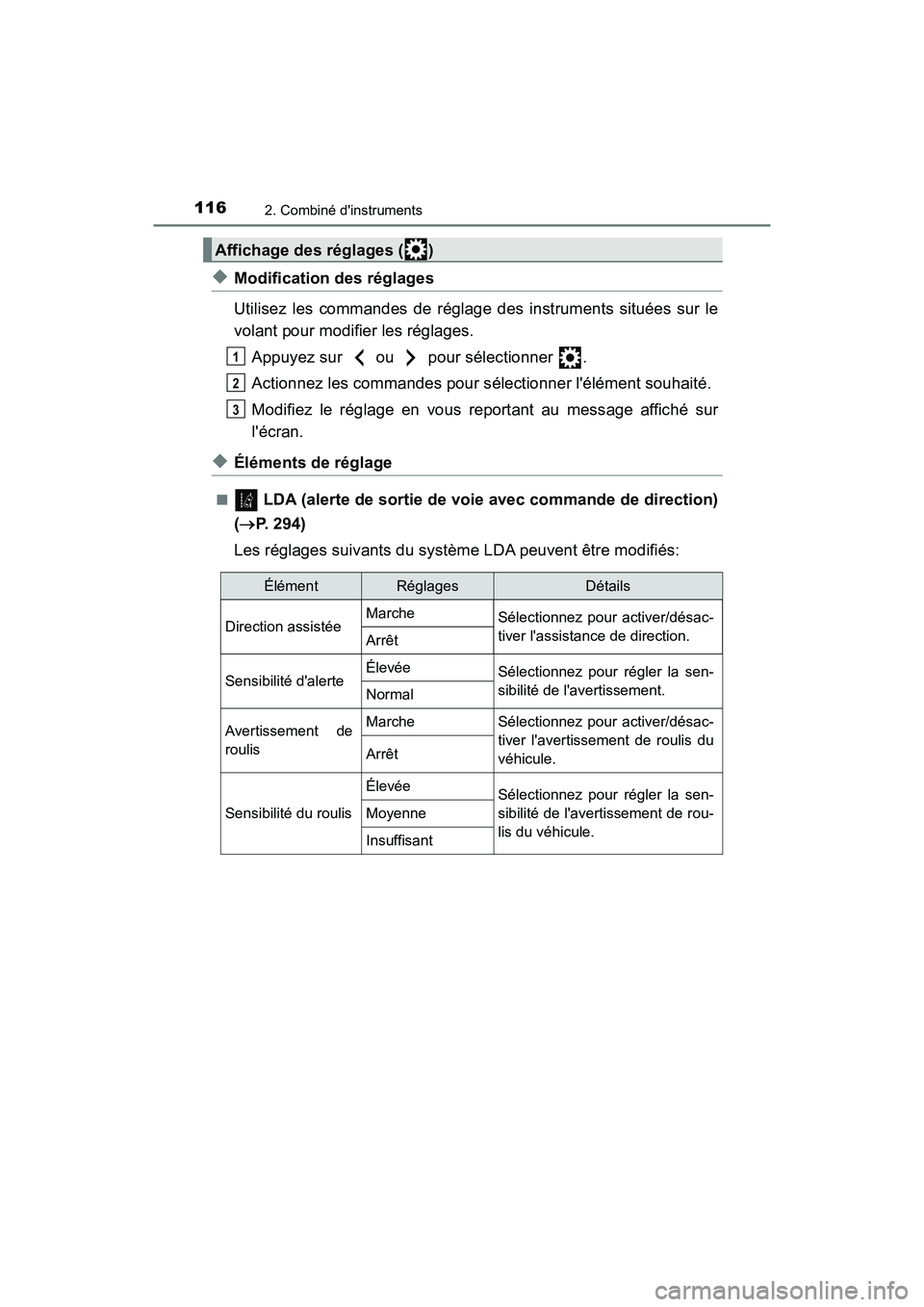

1162. Combiné d'instruments
CAMRY_HV_D (OM06123D)
◆Modification des réglages
Utilisez les commandes de réglage des instruments situées sur le
volant pour modifier les réglages.
Appuyez sur ou pour sélectionner .
Actionnez les commandes pour sélectionner l'élément souhaité.
Modifiez le réglage en vous reportant au message affiché sur
l'écran.
◆Éléments de réglage
■ LDA (alerte de sortie de voie avec commande de direction)
( P. 294)
Les réglages suivants du système LDA peuvent être modifiés:
Affichage des réglages ( )
1
2
3
ÉlémentRéglagesDétails
Direction assistée Marche Sélectionnez pour activer/désac-
tiver l'assistance de direction. Arrêt
Sensibilité d'alerteÉlevéeSélectionnez pour régler la sen-
sibilité de l'avertissement.Normal
Avertissement de
roulis
MarcheSélectionnez pour activer/désac-
tiver l'avertissement de roulis du
véhicule.Arrêt
Sensibilité du roulis
ÉlevéeSélectionnez pour régler la sen-
sibilité de l'avertissement de rou-
lis du véhicule.
Moyenne
Insuffisant

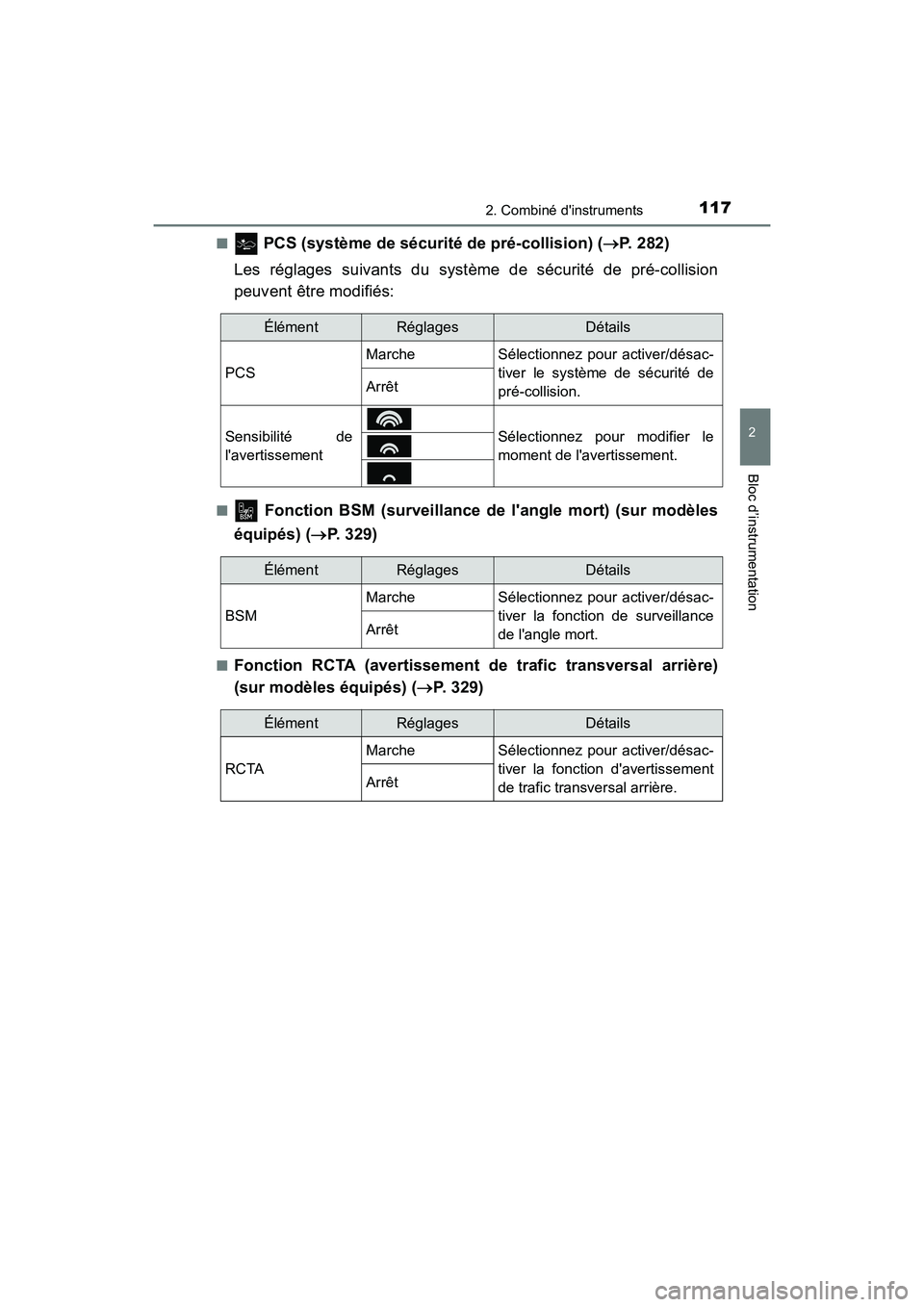

1172. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)
■ PCS (système de sécurité de pré-collision) ( P. 282)
Les réglages suivants du système de sécurité de pré-collision
peuvent être modifiés:
■ Fonction BSM (surveillance de l'angle mort) (sur modèles
équipés) ( P. 329)
■Fonction RCTA (avertissement de trafic transversal arrière)
(sur modèles équipés) ( P. 329)
ÉlémentRéglagesDétails
PCS
Marche Sélectionnez pour activer/désac-
tiver le système de sécurité de
pré-collision.Arrêt
Sensibilité de
l'avertissement
Sélectionnez pour modifier le
moment de l'avertissement.
ÉlémentRéglagesDétails
BSM
Marche Sélectionnez pour activer/désac-
tiver la fonction de surveillance
de l'angle mort.Arrêt
ÉlémentRéglagesDétails
RCTA
Marche Sélectionnez pour activer/désac-
tiver la fonction d'avertissement
de trafic transversal arrière. Arrêt

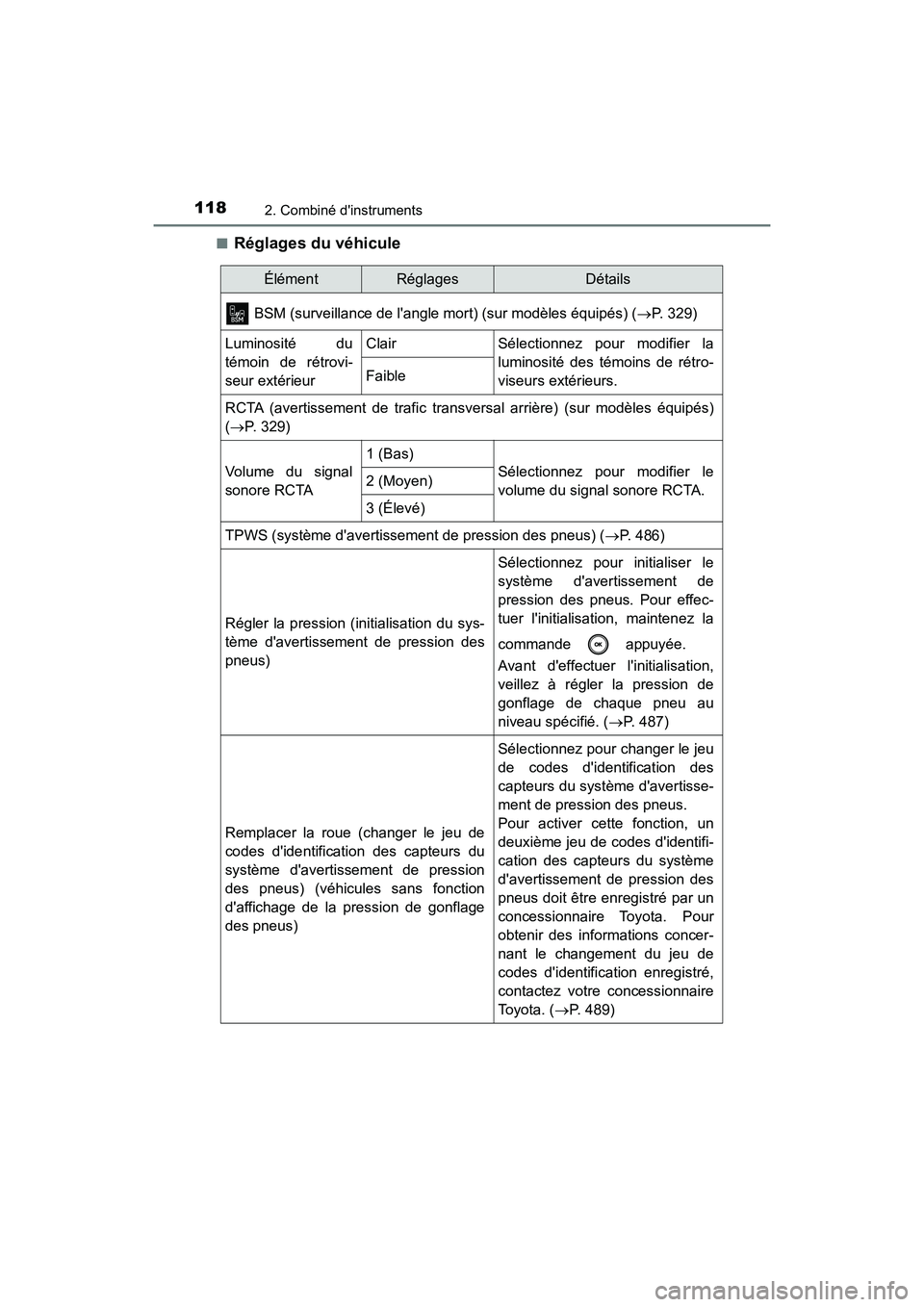

1182. Combiné d'instruments
CAMRY_HV_D (OM06123D)
■Réglages du véhicule
ÉlémentRéglagesDétails
BSM (surveillance de l'angle mort) (sur modèles équipés) ( P. 329)
Luminosité du
témoin de rétrovi-
seur extérieur
ClairSélectionnez pour modifier la
luminosité des témoins de rétro-
viseurs extérieurs.Faible
RCTA (avertissement de trafic transvers al arrière) (sur modèles équipés)
( P. 329)
Volume du signal
sonore RCTA
1 (Bas)
Sélectionnez pour modifier le
volume du signal sonore RCTA.2 (Moyen)
3 (Élevé)
TPWS (système d'avertissement de pression des pneus) ( P. 486)
Régler la pression (initialisation du sys-
tème d'avertissement de pression des
pneus)
Sélectionnez pour initialiser le
système d'avertissement de
pression des pneus. Pour effec-
tuer l'initialisation, maintenez la
commande appuyée.
Avant d'effectuer l'initialisation,
veillez à régler la pression de
gonflage de chaque pneu au
niveau spécifié. ( P. 487)
Remplacer la roue (changer le jeu de
codes d'identification des capteurs du
système d'avertissement de pression
des pneus) (véhicules sans fonction
d'affichage de la pression de gonflage
des pneus)
Sélectionnez pour changer le jeu
de codes d'identification des
capteurs du système d'avertisse-
ment de pression des pneus.
Pour activer cette fonction, un
deuxième jeu de codes d'identifi-
cation des capteurs du système
d'avertissement de pression des
pneus doit être enregistré par un
concessionnaire Toyota. Pour
obtenir des informations concer-
nant le changement du jeu de
codes d'identification enregistré,
contactez votre concessionnaire
Toyota. ( P. 489)
