TOYOTA CAMRY HYBRID 2019 Manuel du propriétaire (in French)

3394-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D■

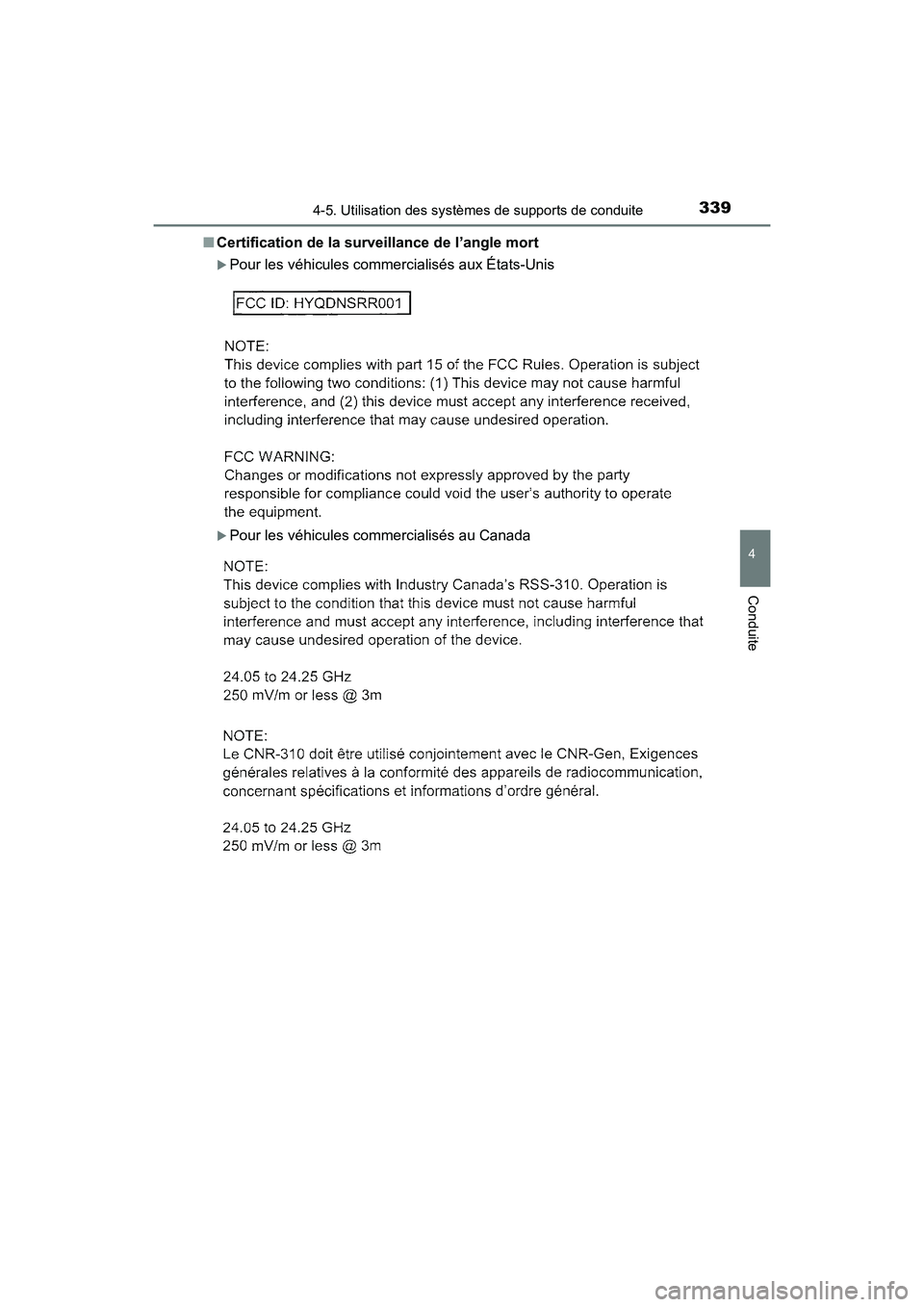

Certification de la surveillance de l’angle mort
Pour les véhicules commercialisés aux États-Unis
Pour les véhicules commercialisés au Canada

3404-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D

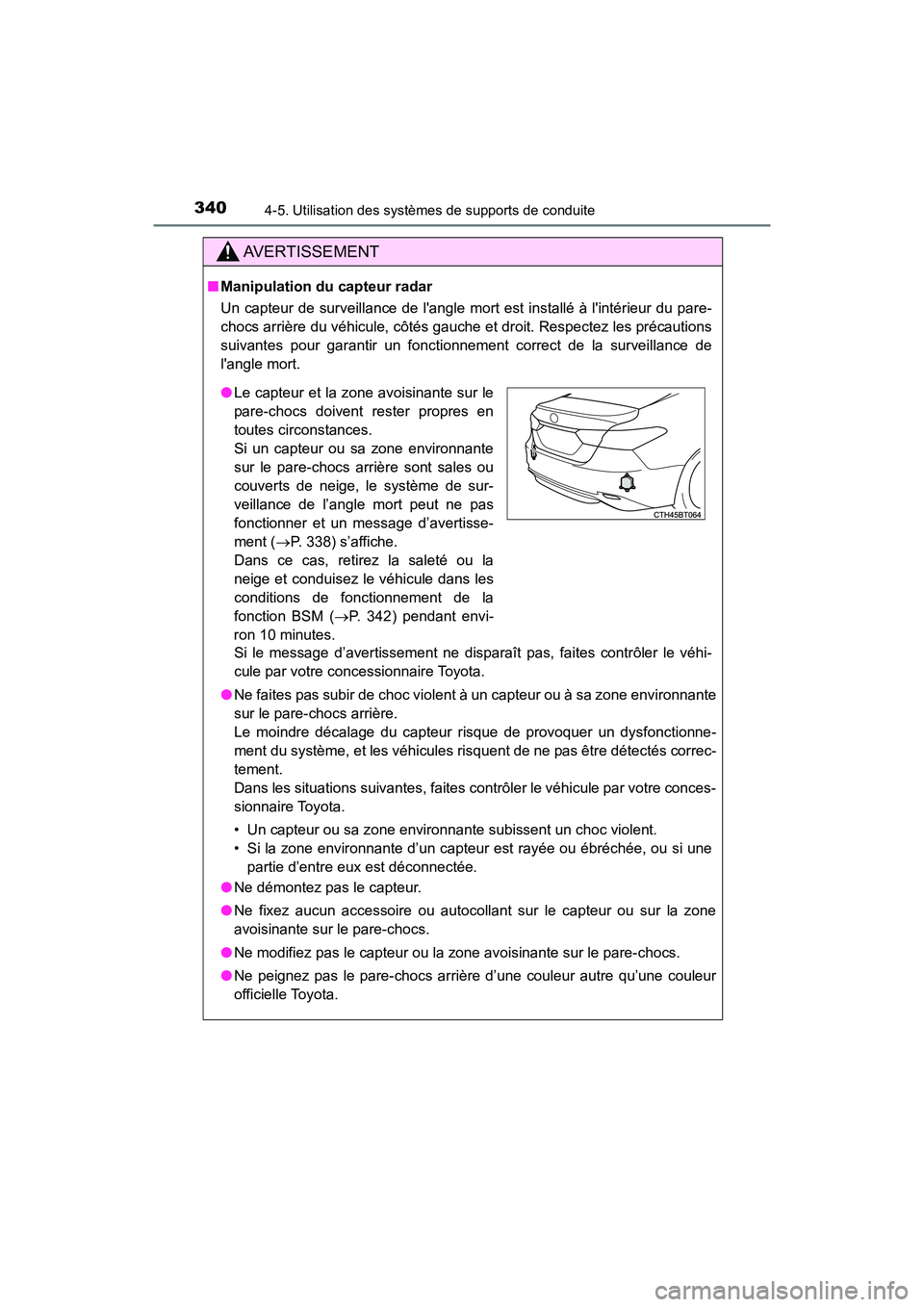

AVERTISSEMENT
■Manipulation du capteur radar
Un capteur de surveillance de l'angle mort est installé à l'intérieur du pare-
chocs arrière du véhicule, côtés gauche et droit. Respectez les précautions
suivantes pour garantir un fonctionnement correct de la surveillance de
l'angle mort.
Si le message d’avertissement ne disparaît pas, faites contrôler le véhi-
cule par votre concessionnaire Toyota.
● Ne faites pas subir de choc violent à un capteur ou à sa zone environnante
sur le pare-chocs arrière.
Le moindre décalage du capteur risque de provoquer un dysfonctionne-
ment du système, et les véhicules risquent de ne pas être détectés correc-
tement.
Dans les situations suivantes, faites contrôler le véhicule par votre conces-
sionnaire Toyota.
• Un capteur ou sa zone environnante subissent un choc violent.
• Si la zone environnante d’un capteur est rayée ou ébréchée, ou si une
partie d’entre eux est déconnectée.
● Ne démontez pas le capteur.
● Ne fixez aucun accessoire ou autocollant sur le capteur ou sur la zone
avoisinante sur le pare-chocs.
● Ne modifiez pas le capteur ou la zone avoisinante sur le pare-chocs.
● Ne peignez pas le pare-chocs arrière d’une couleur autre qu’une couleur
officielle Toyota.
●Le capteur et la zone avoisinante sur le
pare-chocs doivent rester propres en
toutes circonstances.
Si un capteur ou sa zone environnante
sur le pare-chocs arrière sont sales ou
couverts de neige, le système de sur-
veillance de l’angle mort peut ne pas
fonctionner et un message d’avertisse-
ment ( P. 338) s’affiche.
Dans ce cas, retirez la saleté ou la
neige et conduisez le véhicule dans les
conditions de fonctionnement de la
fonction BSM ( P. 342) pendant envi-
ron 10 minutes.

3414-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D

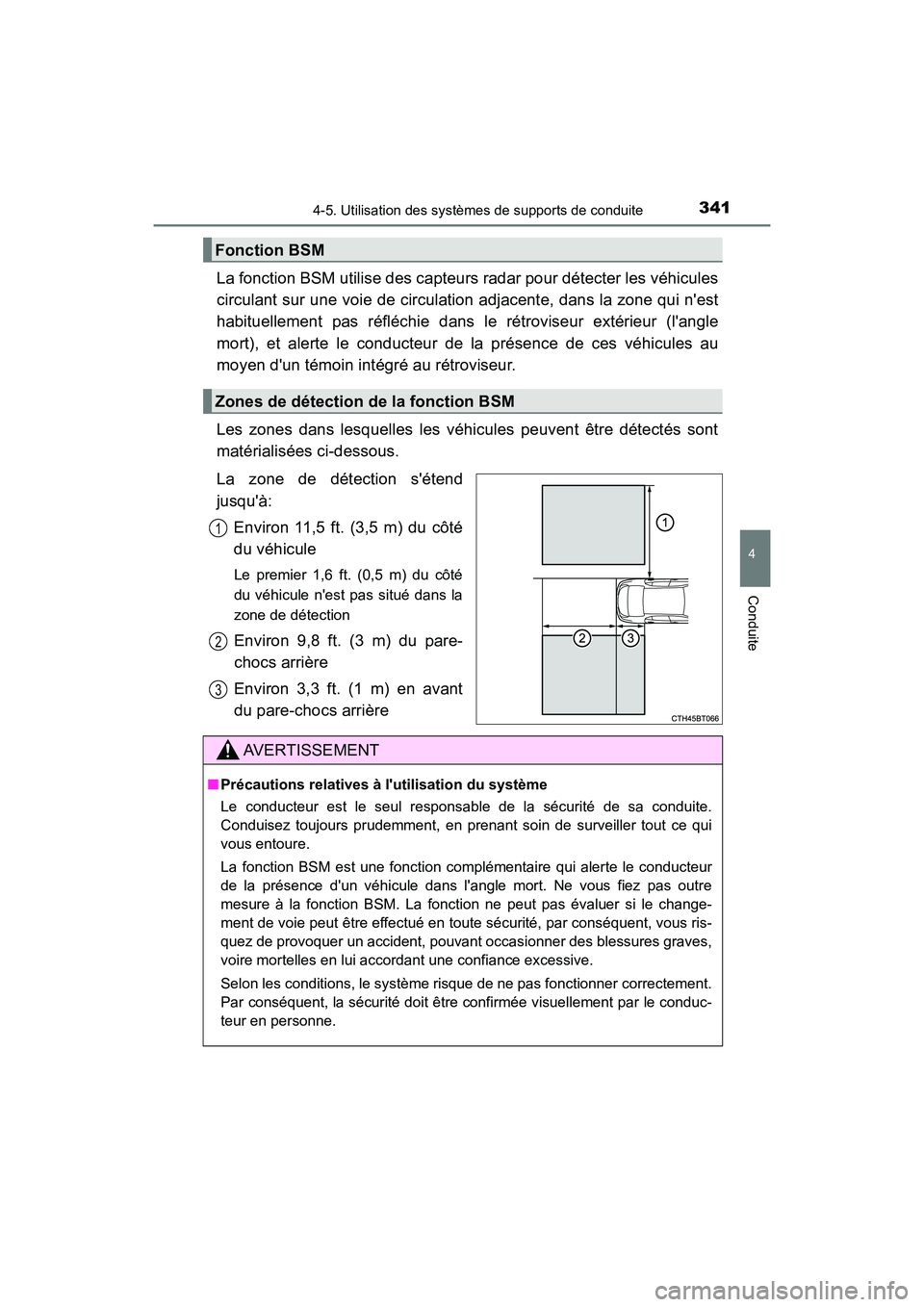

La fonction BSM utilise des capteurs radar pour détecter les véhicules
circulant sur une voie de circulation adjacente, dans la zone qui n'est
habituellement pas réfléchie dans le rétroviseur extérieur (l'angle
mort), et alerte le conducteur de la présence de ces véhicules au
moyen d'un témoin intégré au rétroviseur.
Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
La zone de détection s'étend
jusqu'à:Environ 11,5 ft. (3,5 m) du côté
du véhicule
Le premier 1,6 ft. (0,5 m) du côté
du véhicule n'est pas situé dans la
zone de détection
Environ 9,8 ft. (3 m) du pare-
chocs arrière
Environ 3,3 ft. (1 m) en avant
du pare-chocs arrière
Fonction BSM
Zones de détection de la fonction BSM
1
2
3
AVERTISSEMENT
■Précautions relatives à l'utilisation du système
Le conducteur est le seul responsable de la sécurité de sa conduite.
Conduisez toujours prudemment, en prenant soin de surveiller tout ce qui
vous entoure.
La fonction BSM est une fonction complémentaire qui alerte le conducteur
de la présence d'un véhicule dans l'angle mort. Ne vous fiez pas outre
mesure à la fonction BSM. La fonction ne peut pas évaluer si le change-
ment de voie peut être effectué en toute sécurité, par conséquent, vous ris-
quez de provoquer un accident, pouvant occasionner des blessures graves,
voire mortelles en lui accordant une confiance excessive.
Selon les conditions, le système risque de ne pas fonctionner correctement.
Par conséquent, la sécurité doit être confirmée visuellement par le conduc-
teur en personne.

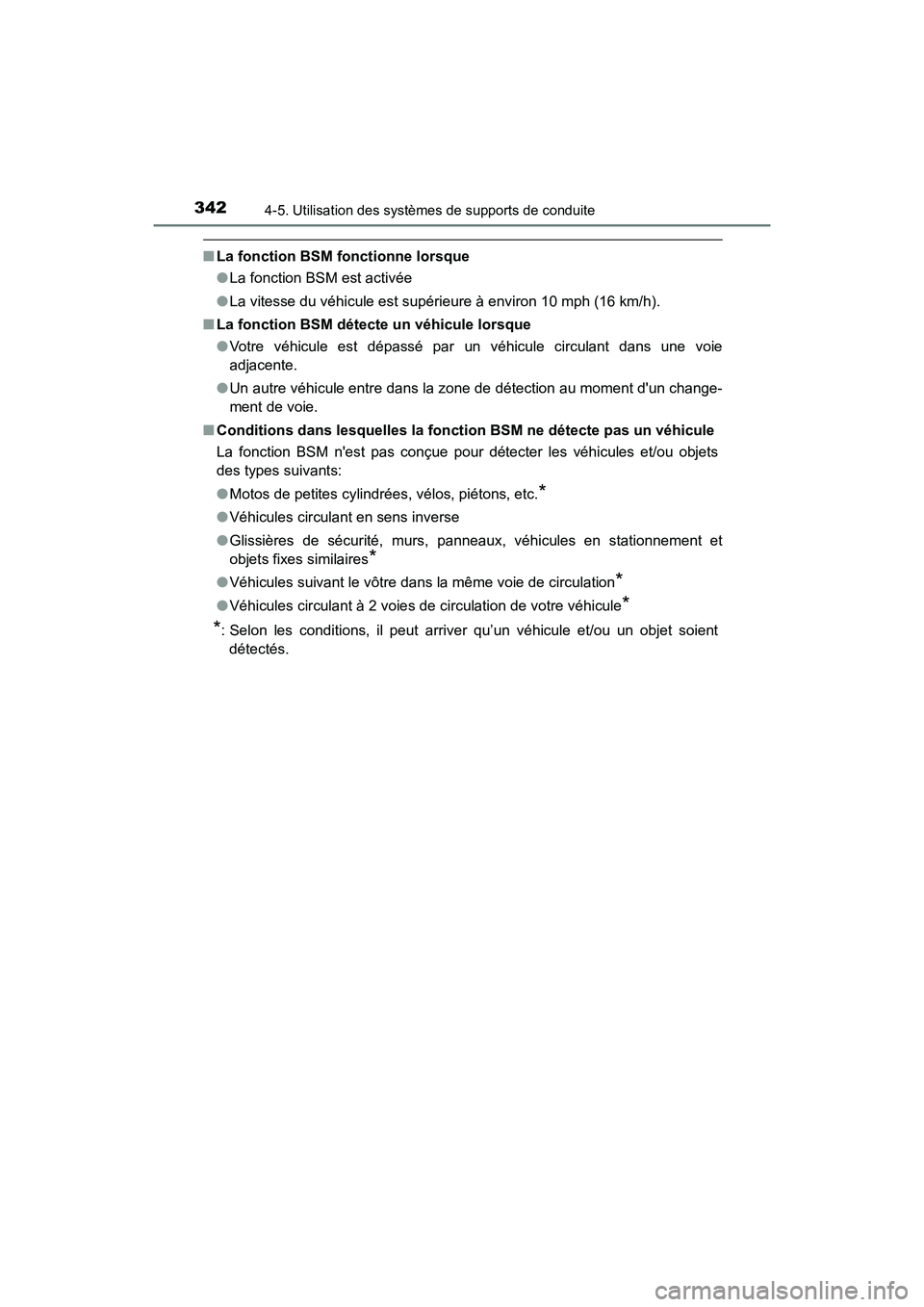

3424-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D
■La fonction BSM fonctionne lorsque
●La fonction BSM est activée
● La vitesse du véhicule est supérieure à environ 10 mph (16 km/h).
■ La fonction BSM détecte un véhicule lorsque
●Votre véhicule est dépassé par un véhicule circulant dans une voie
adjacente.
● Un autre véhicule entre dans la zone de détection au moment d'un change-
ment de voie.
■ Conditions dans lesquelles la fonction BSM ne détecte pas un véhicule
La fonction BSM n'est pas conçue pour détecter les véhicules et/ou objets
des types suivants:
●Motos de petites cylindrées, vélos, piétons, etc.
*
●Véhicules circulant en sens inverse
● Glissières de sécurité, murs, panneaux, véhicules en stationnement et
objets fixes similaires
*
●Véhicules suivant le vôtre dans la même voie de circulation*
●Véhicules circulant à 2 voies de circulation de votre véhicule*
*
: Selon les conditions, il peut arriver qu’un véhicule et/ou un objet soient
détectés.

3434-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D■

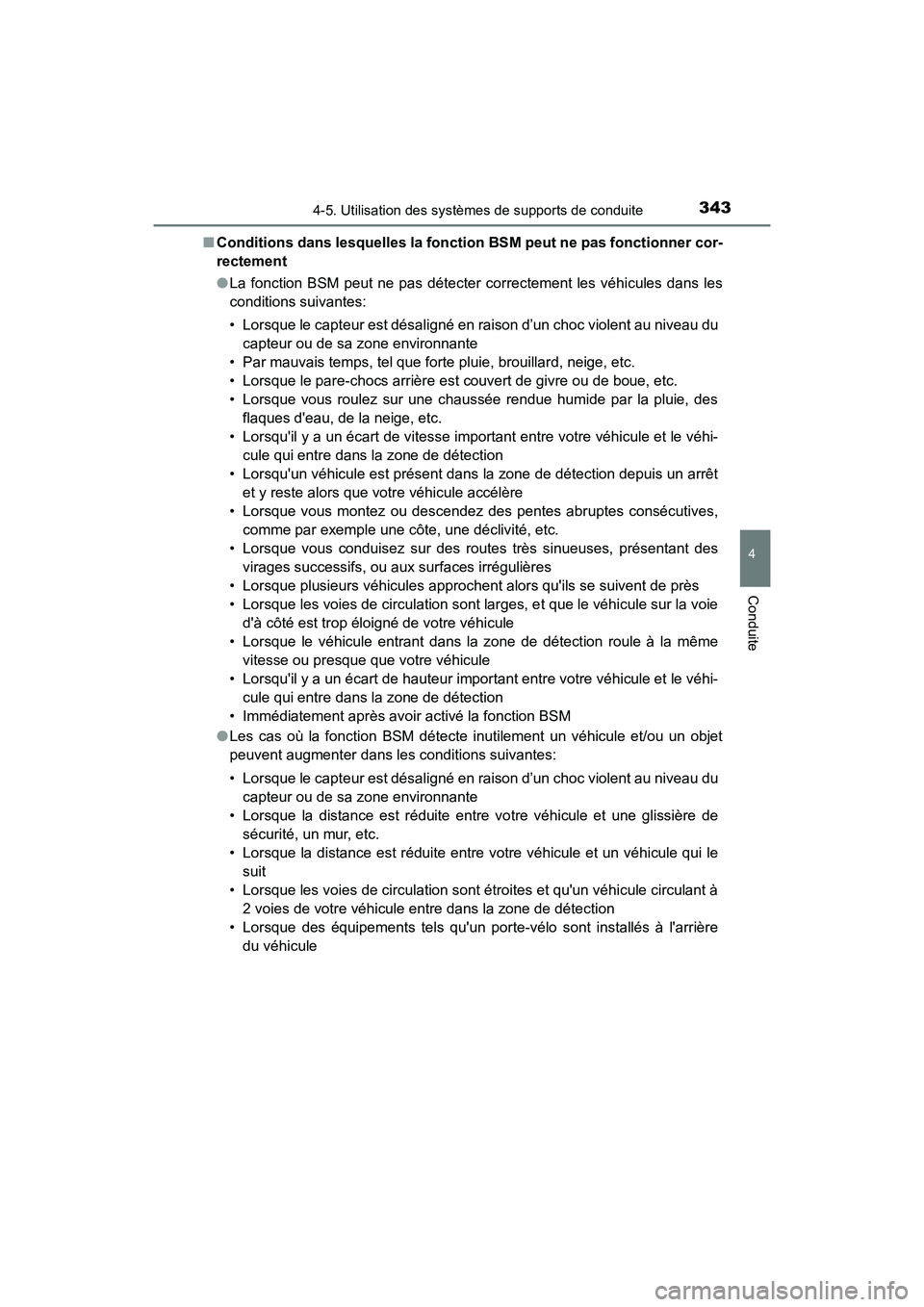

Conditions dans lesquelles la fonction BSM peut ne pas fonctionner cor-
rectement
●La fonction BSM peut ne pas détecter correctement les véhicules dans les
conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Par mauvais temps, tel que forte pluie, brouillard, neige, etc.
• Lorsque le pare-chocs arrière est couvert de givre ou de boue, etc.
• Lorsque vous roulez sur une chaussée rendue humide par la pluie, des flaques d'eau, de la neige, etc.
• Lorsqu'il y a un écart de vitesse important entre votre véhicule et le véhi- cule qui entre dans la zone de détection
• Lorsqu'un véhicule est présent dans la zone de détection depuis un arrêt et y reste alors que votre véhicule accélère
• Lorsque vous montez ou descendez des pentes abruptes consécutives, comme par exemple une côte, une déclivité, etc.
• Lorsque vous conduisez sur des routes très sinueuses, présentant des virages successifs, ou aux surfaces irrégulières
• Lorsque plusieurs véhicules approchent alors qu'ils se suivent de près
• Lorsque les voies de circulation sont larges, et que le véhicule sur la voie d'à côté est trop éloigné de votre véhicule
• Lorsque le véhicule entrant dans la zone de détection roule à la même vitesse ou presque que votre véhicule
• Lorsqu'il y a un écart de hauteur important entre votre véhicule et le véhi- cule qui entre dans la zone de détection
• Immédiatement après avoir activé la fonction BSM
● Les cas où la fonction BSM détecte inutilement un véhicule et/ou un objet
peuvent augmenter dans les conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Lorsque la distance est réduite entre votre véhicule et une glissière de sécurité, un mur, etc.
• Lorsque la distance est réduite entre votre véhicule et un véhicule qui le suit
• Lorsque les voies de circulation sont étroites et qu'un véhicule circulant à 2 voies de votre véhicule entre dans la zone de détection
• Lorsque des équipements tels qu'un porte-vélo sont installés à l'arrière du véhicule

3444-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D

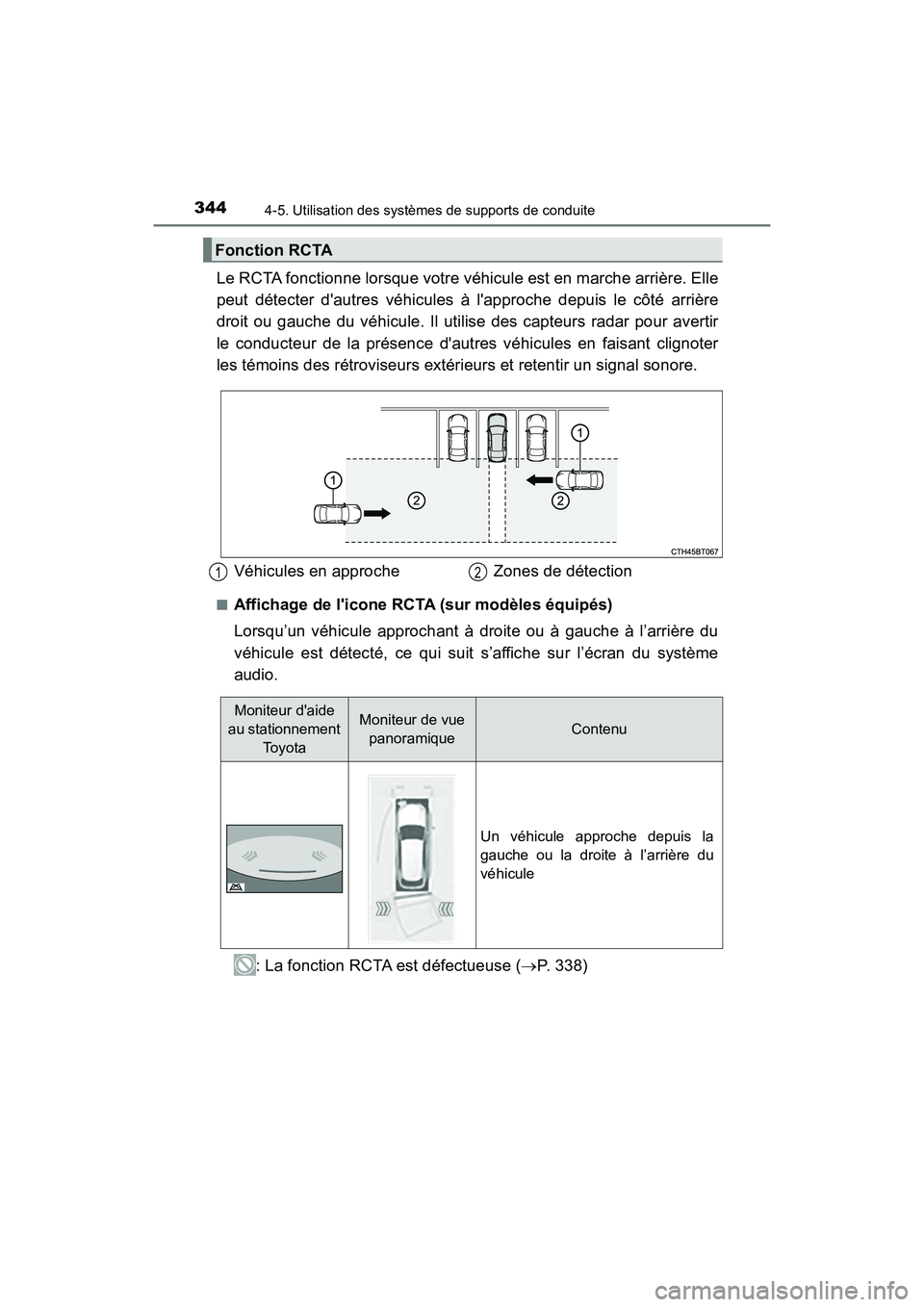

Le RCTA fonctionne lorsque votre véhicule est en marche arrière. Elle
peut détecter d'autres véhicules à l'approche depuis le côté arrière
droit ou gauche du véhicule. Il utilise des capteurs radar pour avertir
le conducteur de la présence d'autres véhicules en faisant clignoter
les témoins des rétroviseurs extérieurs et retentir un signal sonore.
■Affichage de l'icone RCTA (sur modèles équipés)
Lorsqu’un véhicule approchant à droite ou à gauche à l’arrière du
véhicule est détecté, ce qui suit s’affiche sur l’écran du système
audio.: La fonction RCTA est défectueuse ( P. 338)
Fonction RCTA
Véhicules en approche Zones de détection12
Moniteur d'aide
au stationnement To y o t aMoniteur de vue panoramiqueContenu
Un véhicule approche depuis la
gauche ou la droite à l’arrière du
véhicule

3454-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D

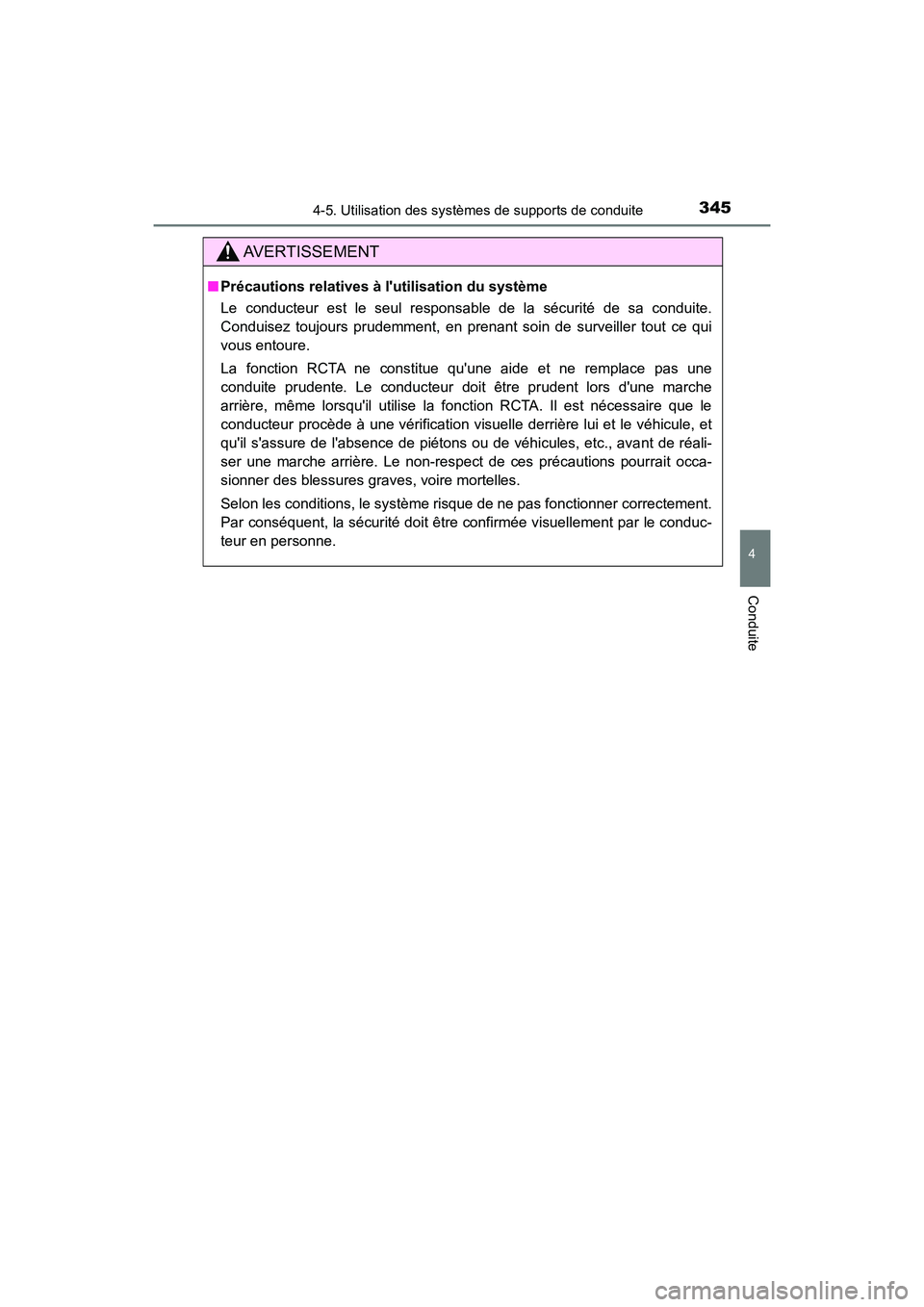

AVERTISSEMENT
■Précautions relatives à l'utilisation du système
Le conducteur est le seul responsable de la sécurité de sa conduite.
Conduisez toujours prudemment, en prenant soin de surveiller tout ce qui
vous entoure.
La fonction RCTA ne constitue qu'une aide et ne remplace pas une
conduite prudente. Le conducteur doit être prudent lors d'une marche
arrière, même lorsqu'il utilise la fonction RCTA. Il est nécessaire que le
conducteur procède à une vérification visuelle derrière lui et le véhicule, et
qu'il s'assure de l'absence de piétons ou de véhicules, etc., avant de réali-
ser une marche arrière. Le non-respect de ces précautions pourrait occa-
sionner des blessures graves, voire mortelles.
Selon les conditions, le système risque de ne pas fonctionner correctement.
Par conséquent, la sécurité doit être confirmée visuellement par le conduc-
teur en personne.

3464-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D

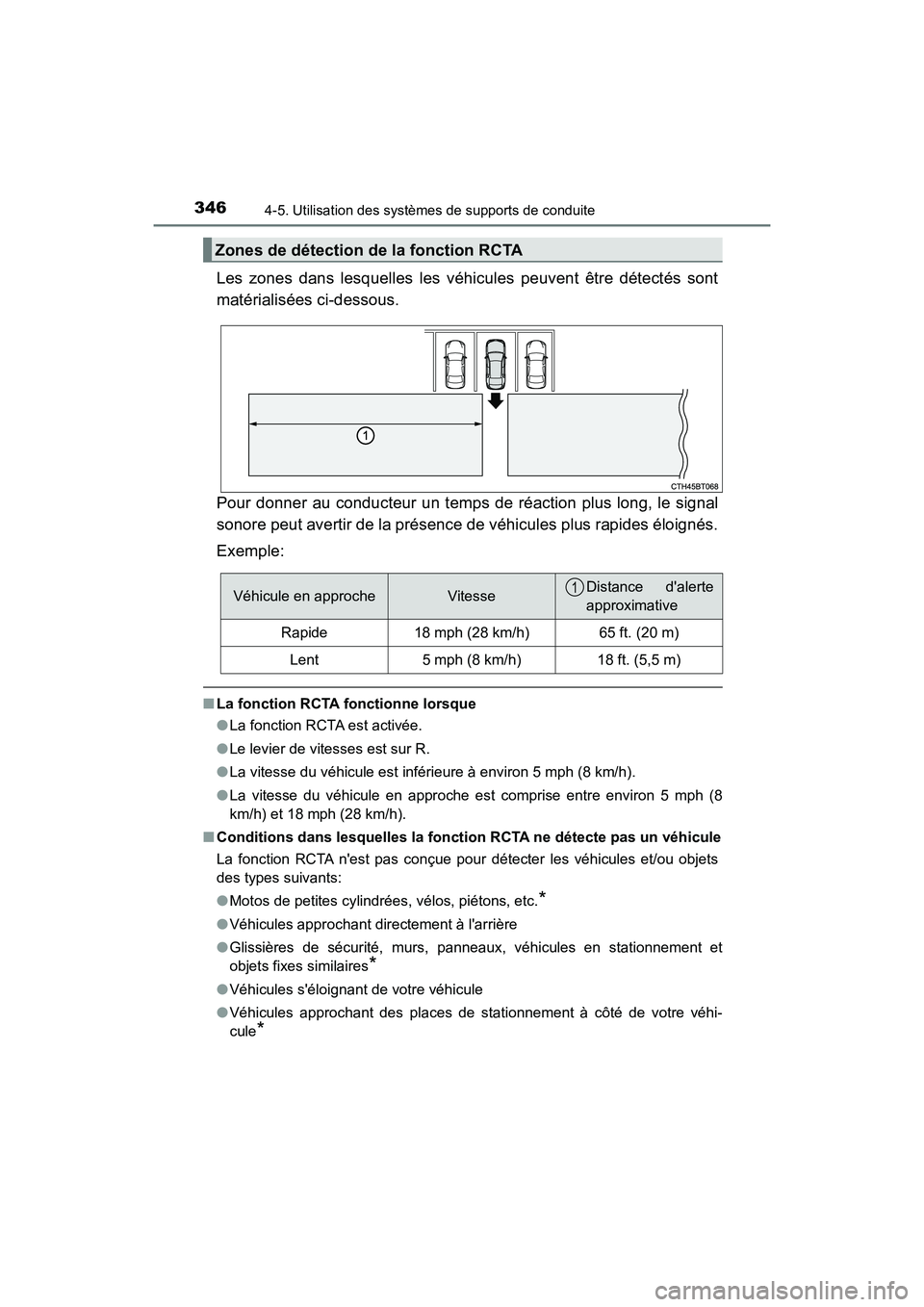

Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
Pour donner au conducteur un temps de réaction plus long, le signal
sonore peut avertir de la présence de véhicules plus rapides éloignés.
Exemple:
■La fonction RCTA fonctionne lorsque
●La fonction RCTA est activée.
● Le levier de vitesses est sur R.
● La vitesse du véhicule est inférieure à environ 5 mph (8 km/h).
● La vitesse du véhicule en approche est comprise entre environ 5 mph (8
km/h) et 18 mph (28 km/h).
■ Conditions dans lesquelles la fonction RCTA ne détecte pas un véhicule
La fonction RCTA n'est pas conçue pour détecter les véhicules et/ou objets
des types suivants:
●Motos de petites cylindrées, vélos, piétons, etc.
*
●Véhicules approchant directement à l'arrière
● Glissières de sécurité, murs, panneaux, véhicules en stationnement et
objets fixes similaires
*
●Véhicules s'éloignant de votre véhicule
● Véhicules approchant des places de stationnement à côté de votre véhi-
cule
*
Zones de détection de la fonction RCTA
Véhicule en approcheVitesseDistance d'alerte
approximative
Rapide18 mph (28 km/h)65 ft. (20 m)
Lent5 mph (8 km/h)18 ft. (5,5 m)
1

3474-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D●

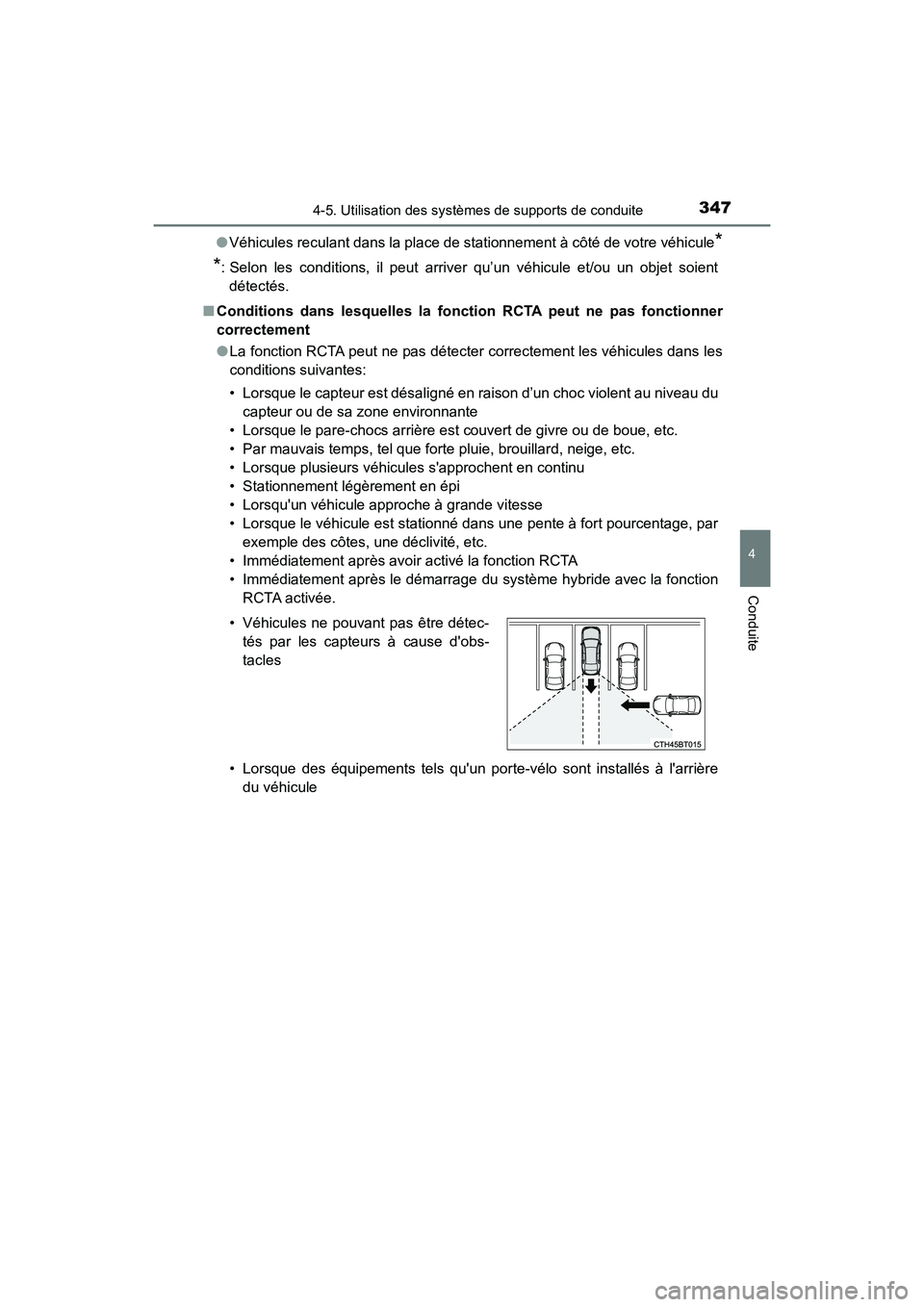

Véhicules reculant dans la place de stationnement à côté de votre véhicule
*
*
: Selon les conditions, il peut arriver qu’un véhicule et/ou un objet soient
détectés.
■ Conditions dans lesquelles la fonc tion RCTA peut ne pas fonctionner
correctement
● La fonction RCTA peut ne pas détecter correctement les véhicules dans les
conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Lorsque le pare-chocs arrière est couvert de givre ou de boue, etc.
• Par mauvais temps, tel que forte pluie, brouillard, neige, etc.
• Lorsque plusieurs véhicules s'approchent en continu
• Stationnement légèrement en épi
• Lorsqu'un véhicule approche à grande vitesse
• Lorsque le véhicule est stationné dans une pente à fort pourcentage, par exemple des côtes, une déclivité, etc.
• Immédiatement après avoir activé la fonction RCTA
• Immédiatement après le démarrage du système hybride avec la fonction RCTA activée.
• Lorsque des équipements tels qu'un porte-vélo sont installés à l'arrière du véhicule
• Véhicules ne pouvant pas être détec-
tés par les capteurs à cause d'obs-
tacles

3484-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D●

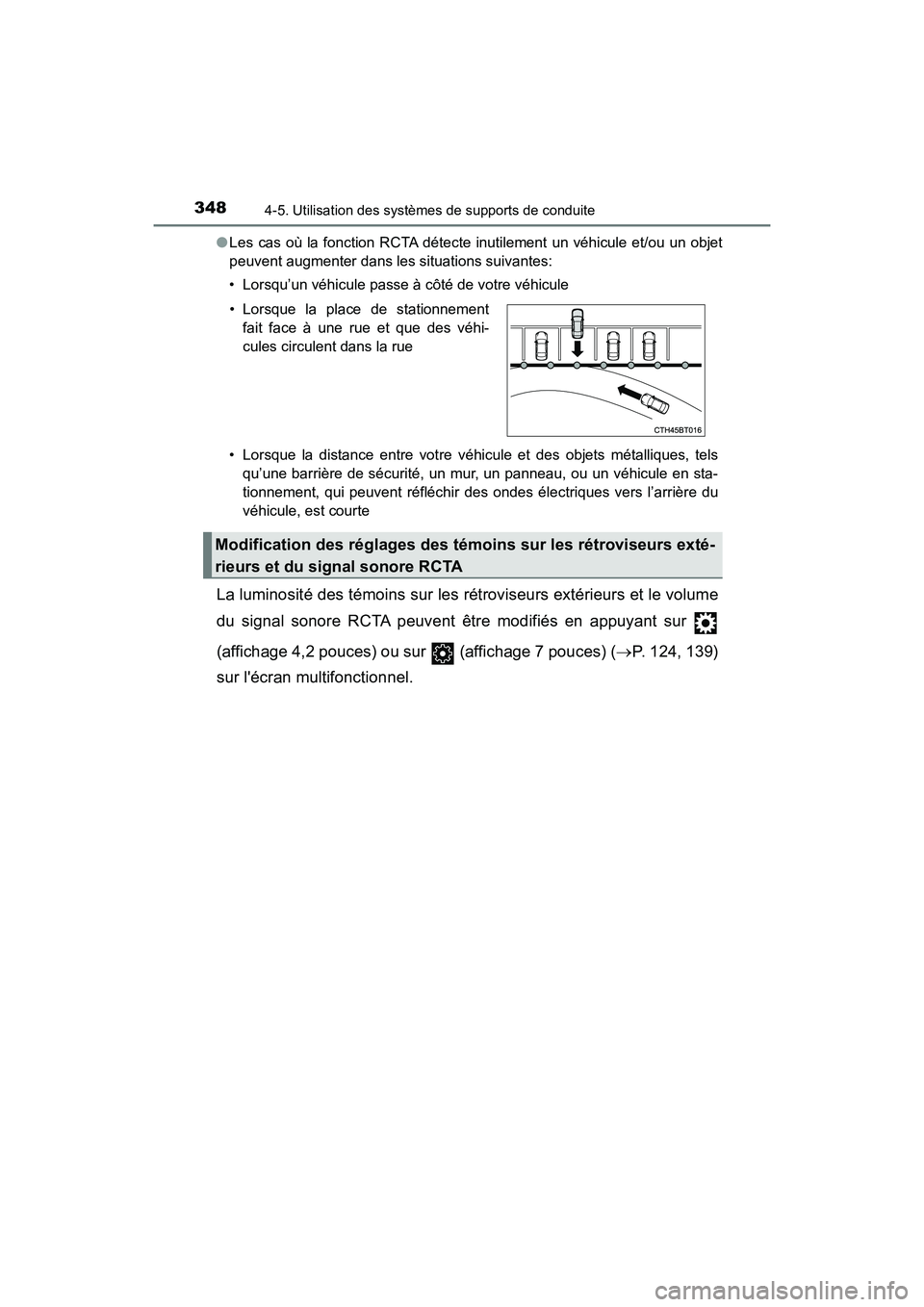

Les cas où la fonction RCTA détecte inutilement un véhicule et/ou un objet
peuvent augmenter dans les situations suivantes:
• Lorsqu’un véhicule passe à côté de votre véhicule
• Lorsque la distance entre votre véhicule et des objets métalliques, tels
qu’une barrière de sécurité, un mur, un panneau, ou un véhicule en sta-
tionnement, qui peuvent réfléchir des ondes électriques vers l’arrière du
véhicule, est courte
La luminosité des témoins sur les rétroviseurs extérieurs et le volume
du signal sonore RCTA peuvent être modifiés en appuyant sur
(affichage 4,2 pouces) ou sur (affichage 7 pouces) ( P. 124, 139)
sur l'écran multifonctionnel.
• Lorsque la place de stationnement fait face à une rue et que des véhi-
cules circulent dans la rue
Modification des réglages des témoins sur les rétroviseurs exté-
rieurs et du signal sonore RCTA
