TOYOTA CAMRY HYBRID 2020 Manuel du propriétaire (in French)

4596-2. Entretien
6
Entretien et nettoyage
CAMRY_HV_D
■Réparations et remplacement
Il vous est conseillé d'utiliser des pièc es d'origine Toyota pour toutes les répa-
rations, afin de garantir les performances de chaque système. Si vous utilisez
des pièces qui ne sont pas d'origine Toyota pour un remplacement ou si des
réparations sont effectuées dans un atelier autre que celui d'un concession-
naire Toyota, vérifiez les conséquences éventuelles sur l'étendue de la
garantie.
■ Réinitialisation du message indiquant qu'un entretien est nécessaire
Après avoir effectué l'entretien nécessaire conformément au programme
d'entretien, veuillez réinitialiser le message.
Pour réinitialiser le message, effectuez la procédure suivante:
Sélectionnez (affichage 4,2 pouces) ou (affichage 7 pouces) sur
l'écran multifonctionnel au moyen des commandes de réglage des instru-
ments sur le volant. ( P. 123, 139)
Affichage 4,2 pouces: Sélectionnez “Param. Véhicule” puis appuyez sur .
Affichage 7 pouces: Sélectionnez puis maintenez appuyé.
Sélectionnez “Entretien programmé” puis appuyez sur .
Sélectionnez “Oui” puis appuyez sur .
Un message s'affiche sur l'écran multifonctionnel lorsque la procédure de
réinitialisation est terminée.
■ Confiez les contrôles et réparations à un concessionnaire Toyota
●Les techniciens Toyota sont des spécialistes hautement qualifiés, dont les
connaissances sont constamment actualisées avec les informations les plus
récentes concernant l'entretien. Ils connaissent parfaitement le fonctionne-
ment de tous les systèmes de votre véhicule.
● Conservez un exemplaire de l'ordre de réparation. Il apporte la preuve que
l'entretien effectué l'a été dans le cadre de l'étendue de la garantie. Au
moindre problème, votre concessionnaire Toyota prendra rapidement en
charge votre véhicule tant que celui-ci est sous garantie.
1
2
3
4
5

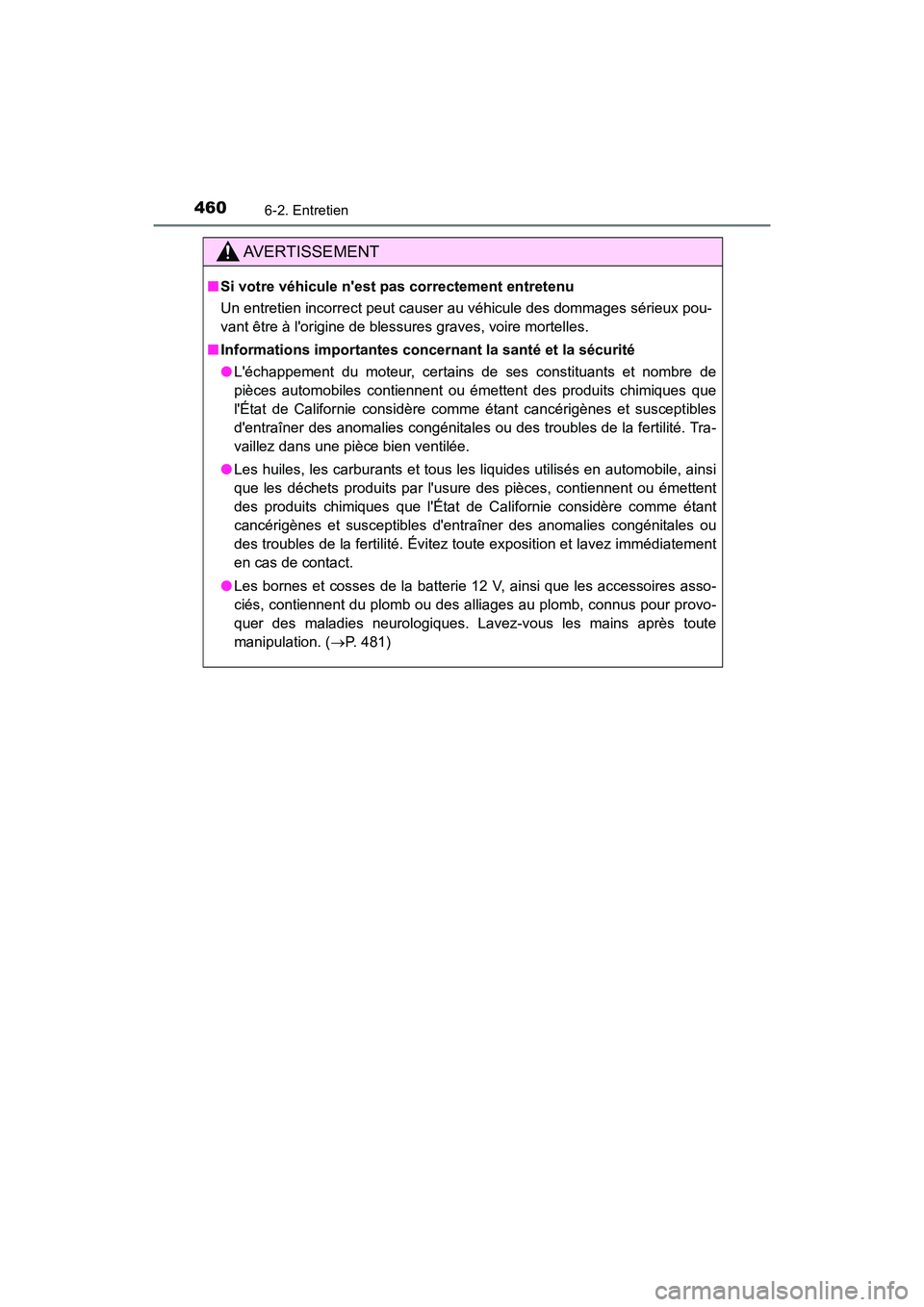

4606-2. Entretien
CAMRY_HV_D
AVERTISSEMENT
■Si votre véhicule n'est p as correctement entretenu
Un entretien incorrect peut causer au véhicule des dommages sérieux pou-
vant être à l'origine de blessures graves, voire mortelles.
■ Informations importantes concer nant la santé et la sécurité
● L'échappement du moteur, certains de ses constituants et nombre de
pièces automobiles contiennent ou émettent des produits chimiques que
l'État de Californie considère comme étant cancérigènes et susceptibles
d'entraîner des anomalies congénitales ou des troubles de la fertilité. Tra-
vaillez dans une pièce bien ventilée.
● Les huiles, les carburants et tous les liquides utilisés en automobile, ainsi
que les déchets produits par l'usure des pièces, contiennent ou émettent
des produits chimiques que l'État de Californie considère comme étant
cancérigènes et susceptibles d'entraîner des anomalies congénitales ou
des troubles de la fertilité. Évitez toute exposition et lavez immédiatement
en cas de contact.
● Les bornes et cosses de la batterie 12 V, ainsi que les accessoires asso-
ciés, contiennent du plomb ou des alliages au plomb, connus pour provo-
quer des maladies neurologiques. Lavez-vous les mains après toute
manipulation. ( P. 481)

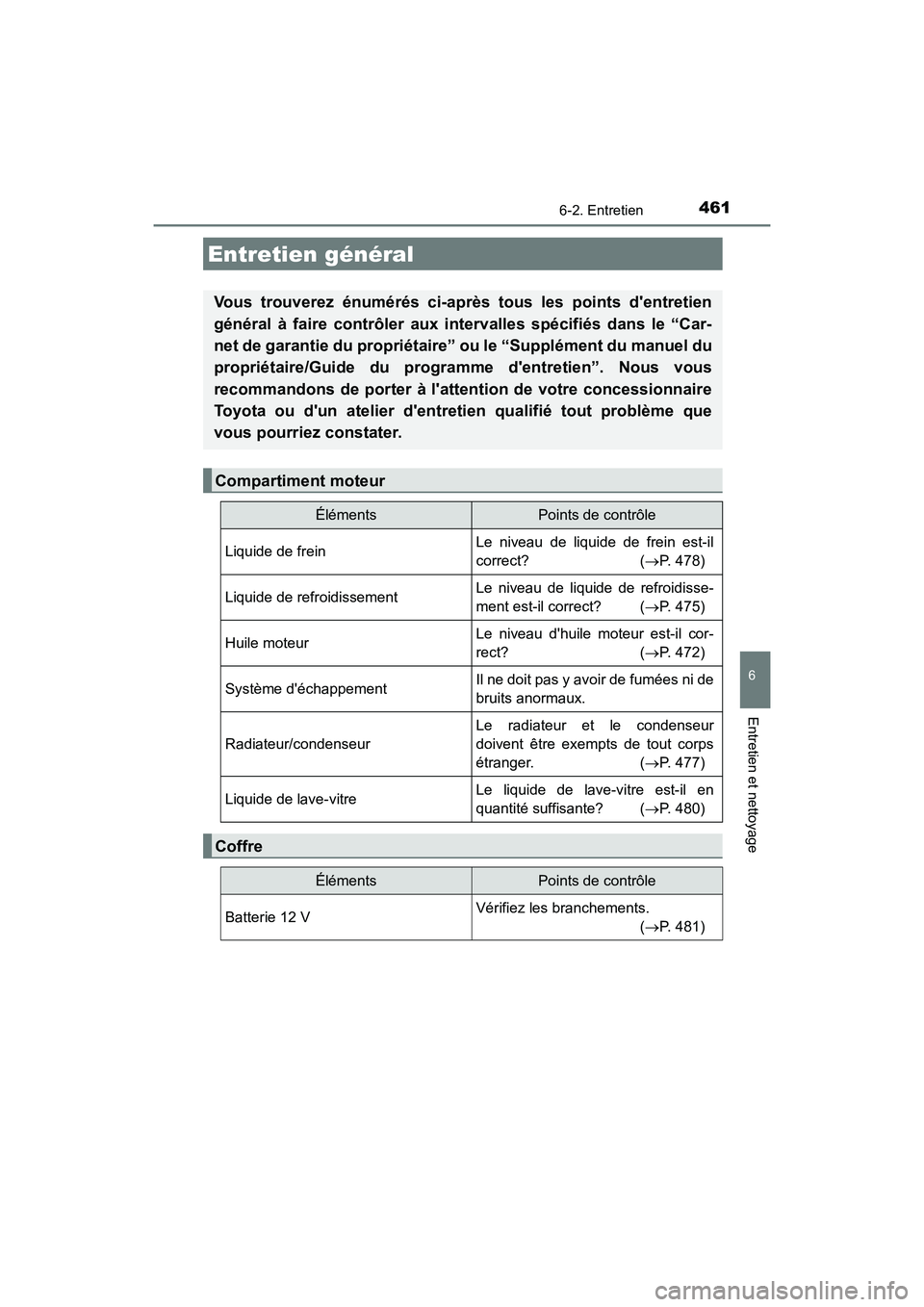

4616-2. Entretien
6
Entretien et nettoyage
CAMRY_HV_D
Entretien général
Vous trouverez énumérés ci-après tous les points d'entretien
général à faire contrôler aux intervalles spécifiés dans le “Car-
net de garantie du propriétaire” ou le “Supplément du manuel du
propriétaire/Guide du programme d'entretien”. Nous vous
recommandons de porter à l'attention de votre concessionnaire
Toyota ou d'un atelier d'entretien qualifié tout problème que
vous pourriez constater.
Compartiment moteur
ÉlémentsPoints de contrôle
Liquide de freinLe niveau de liquide de frein est-il
correct? (P. 478)
Liquide de refroidissementLe niveau de liquide de refroidisse-
ment est-il correct? ( P. 475)
Huile moteurLe niveau d'huile moteur est-il cor-
rect? ( P. 472)
Système d'échappementIl ne doit pas y avoir de fumées ni de
bruits anormaux.
Radiateur/condenseur
Le radiateur et le condenseur
doivent être exempts de tout corps
étranger. ( P. 477)
Liquide de lave-vitreLe liquide de lave-vitre est-il en
quantité suffisante? ( P. 480)
Coffre
ÉlémentsPoints de contrôle
Batterie 12 V Vérifiez les branchements.
( P. 481)

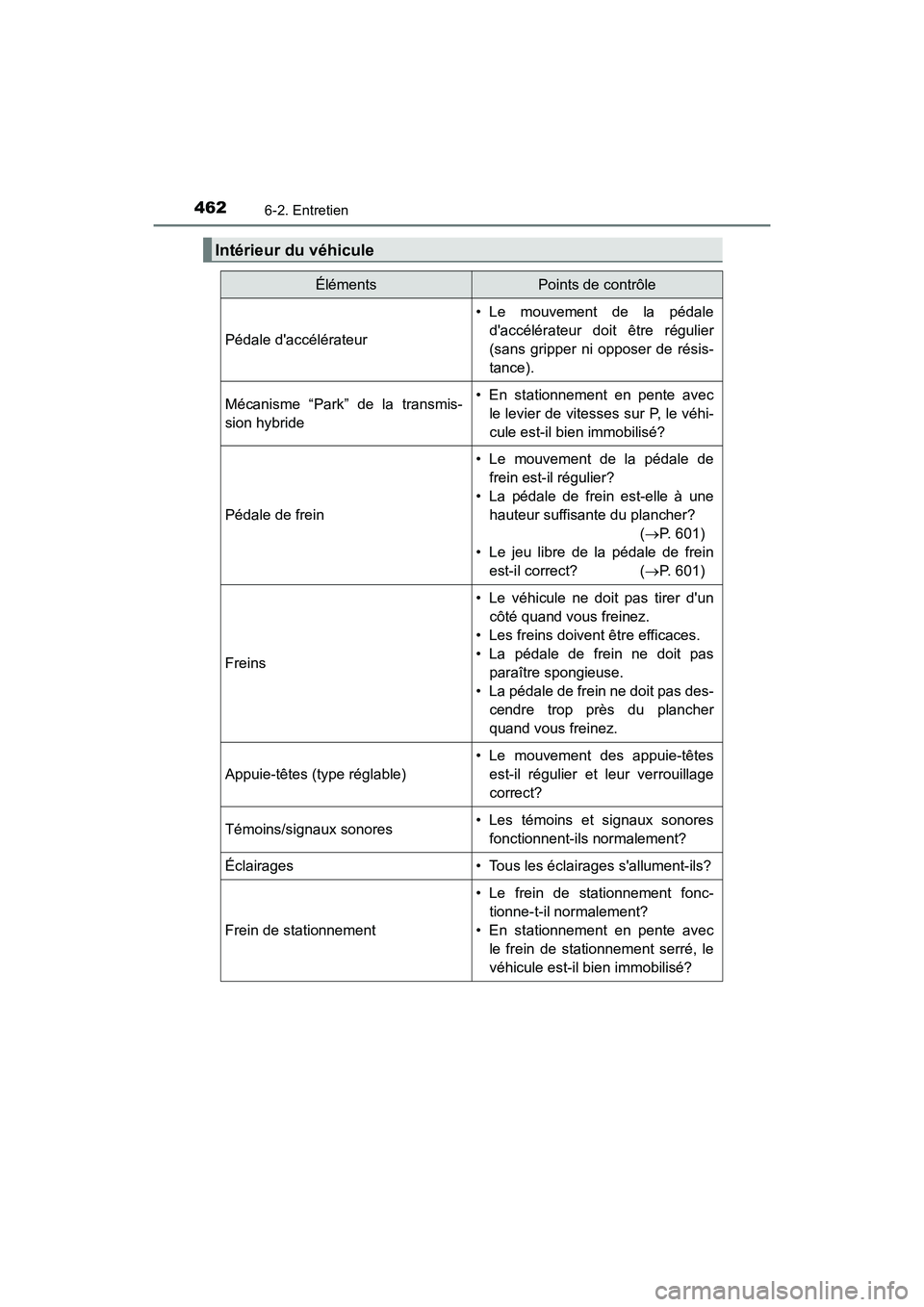

4626-2. Entretien
CAMRY_HV_D
Intérieur du véhicule
ÉlémentsPoints de contrôle
Pédale d'accélérateur
• Le mouvement de la pédaled'accélérateur doit être régulier
(sans gripper ni opposer de résis-
tance).
Mécanisme “Park” de la transmis-
sion hybride• En stationnement en pente avecle levier de vitesses sur P, le véhi-
cule est-il bien immobilisé?
Pédale de frein
• Le mouvement de la pédale defrein est-il régulier?
• La pédale de frein est-elle à une hauteur suffisante du plancher? ( P. 601)
• Le jeu libre de la pédale de frein est-il correct? ( P. 601)
Freins
• Le véhicule ne doit pas tirer d'un
côté quand vous freinez.
• Les freins doivent être efficaces.
• La pédale de frein ne doit pas paraître spongieuse.
• La pédale de frein ne doit pas des- cendre trop près du plancher
quand vous freinez.
Appuie-têtes (type réglable)
• Le mouvement des appuie-têtesest-il régulier et leur verrouillage
correct?
Témoins/signaux sonores• Les témoins et signaux sonoresfonctionnent-ils normalement?
Éclairages • Tous les éclairages s'allument-ils?
Frein de stationnement
• Le frein de stationnement fonc-
tionne-t-il normalement?
• En stationnement en pente avec le frein de stationnement serré, le
véhicule est-il bien immobilisé?

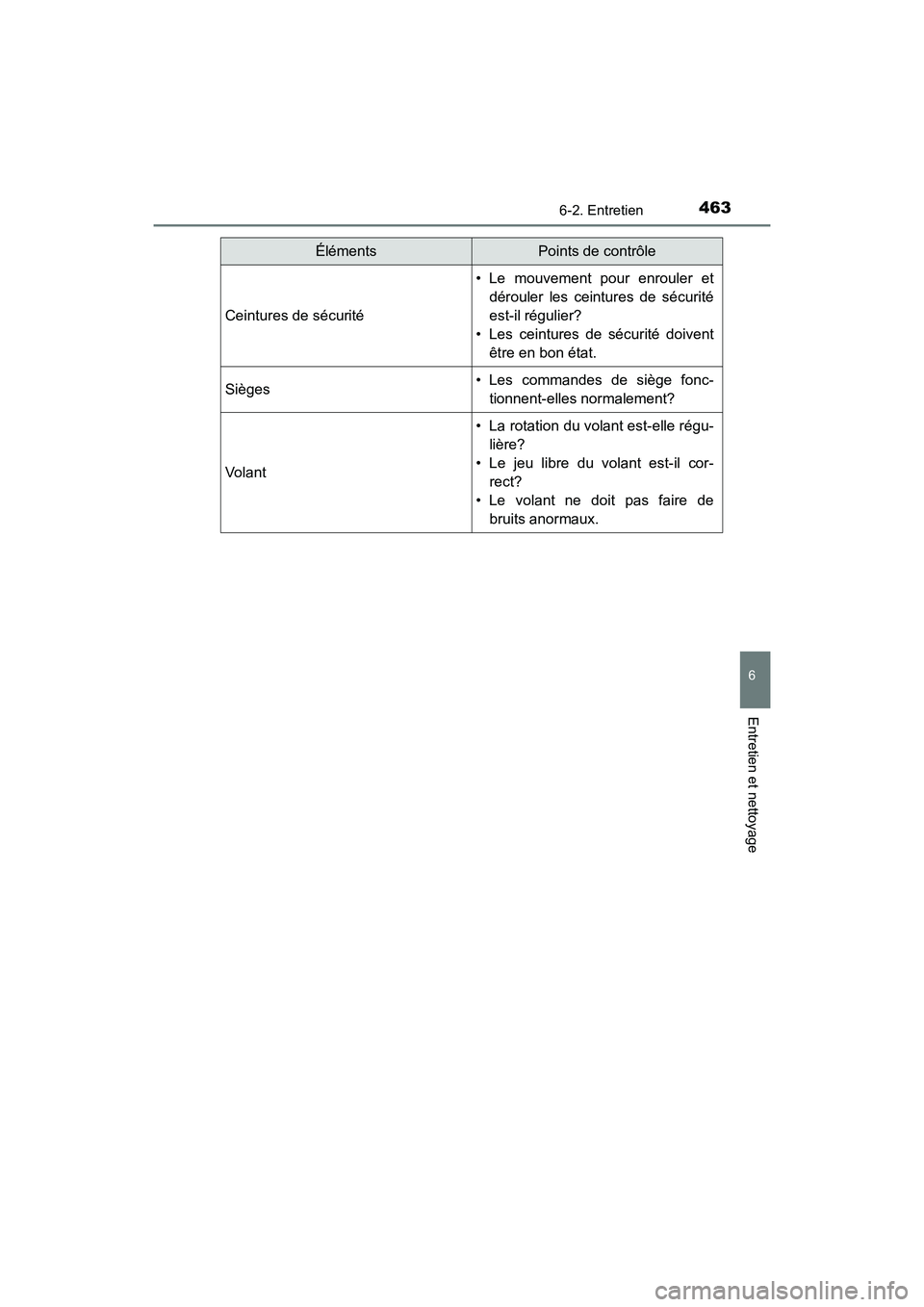

4636-2. Entretien
6
Entretien et nettoyage
CAMRY_HV_D
Ceintures de sécurité
• Le mouvement pour enrouler etdérouler les ceintures de sécurité
est-il régulier?
• Les ceintures de sécurité doivent être en bon état.
Sièges• Les commandes de siège fonc-tionnent-elles normalement?
Volant
• La rotation du volant est-elle régu-lière?
• Le jeu libre du volant est-il cor- rect?
• Le volant ne doit pas faire de bruits anormaux.
ÉlémentsPoints de contrôle

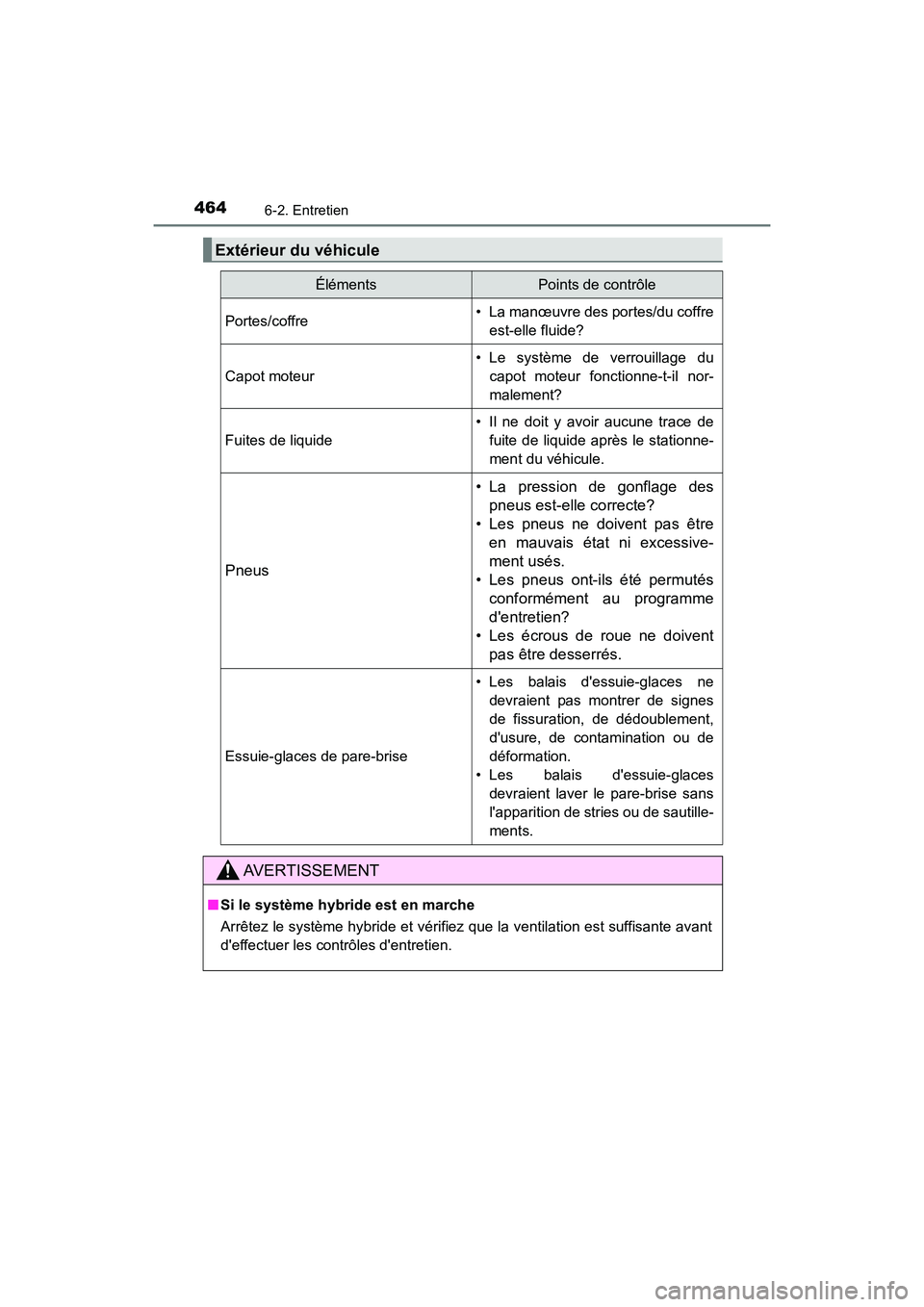

4646-2. Entretien
CAMRY_HV_D
Extérieur du véhicule
ÉlémentsPoints de contrôle
Portes/coffre• La manœuvre des portes/du coffreest-elle fluide?
Capot moteur
• Le système de verrouillage ducapot moteur fonctionne-t-il nor-
malement?
Fuites de liquide
• Il ne doit y avoir aucune trace defuite de liquide après le stationne-
ment du véhicule.
Pneus
• La pression de gonflage despneus est-elle correcte?
• Les pneus ne doivent pas être en mauvais état ni excessive-
ment usés.
• Les pneus ont-ils été permutés conformément au programme
d'entretien?
• Les écrous de roue ne doivent pas être desserrés.
Essuie-glaces de pare-brise
• Les balais d'essuie-glaces ne
devraient pas montrer de signes
de fissuration, de dédoublement,
d'usure, de contamination ou de
déformation.
• Les balais d'essuie-glaces devraient laver le pare-brise sans
l'apparition de stries ou de sautille-
ments.
AVERTISSEMENT
■Si le système hybride est en marche
Arrêtez le système hybride et vérifiez que la ventilation est suffisante avant
d'effectuer les contrôles d'entretien.

4656-2. Entretien
6
Entretien et nettoyage
CAMRY_HV_D
Le système OBD détecte l'existence d'un problème dans le dispositif
antipollution. Votre véhicule risque de ne pas satisfaire au contrôle I/M
et de devoir être réparé. Contactez votre concessionnaire Toyota pour
faire réviser le véhicule.
●En cas de décharge ou de débranchement de la batterie 12 V
Les codes de disponibilité fonctionnelle mémorisés pendant la
marche normale du véhicule sont effacés.
Par ailleurs, selon vos habitudes de conduite, les codes de disponi-
bilité fonctionnelle risquent de ne pas être mémorisés complète-
ment.
● Lorsque le bouchon du réservoir à carburant est mal serré
Le témoin indicateur de dysfonctionnement s'allume pour indiquer
un dysfonctionnement temporaire et votre véhicule risque de ne
pas satisfaire au contrôle I/M.
Le code d'erreur mémorisé dans le système OBD n'est pas effacé tant
que vous n'avez pas conduit le véhicule à 40 reprises au moins.
Contactez votre concessionnaire Toyota pour qu'il prépare le véhicule
à la contre-visite.
Programmes d'entretien et de contrôle anti-
pollution (I/M)
Certains états ont mis en place des programmes de contrôle
antipollution, qui comprennent des vérifications du système
OBD (système de diagnostic embarqué). Le système OBD
contrôle le fonctionnement du dispositif antipollution.
Si le témoin indicateur de dysfonctionnement s'allume
Votre véhicule risque de ne pas satisfaire au contrôle I/M dans
les situations suivantes:
Quand le témoin indicateur de dysfonctionnement reste allumé
après plusieurs trajets
Si votre véhicule ne satisfait pas au contrôle I/M

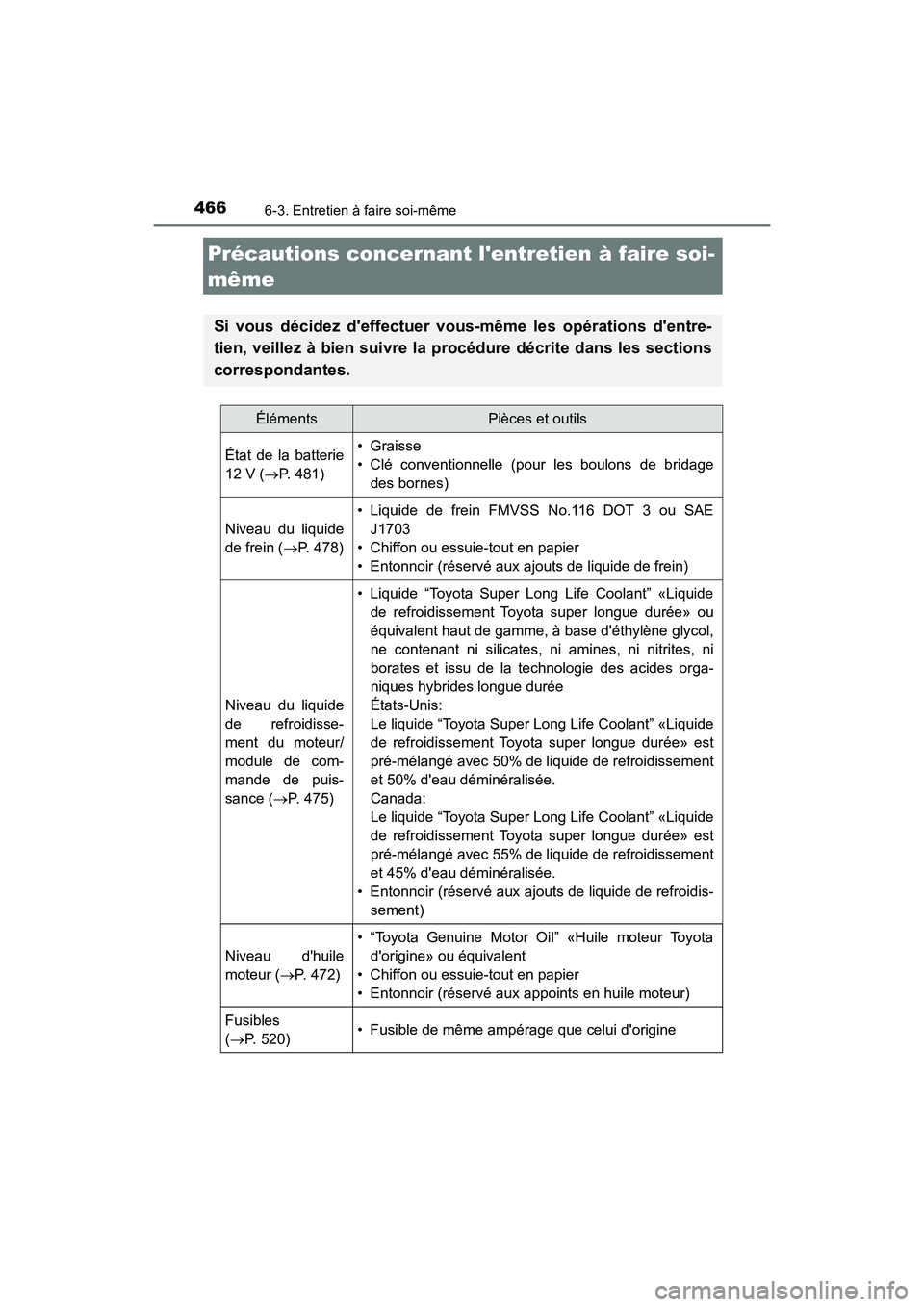

466
CAMRY_HV_D
6-3. Entretien à faire soi-même
Précautions concernant l'entretien à faire soi-
même
Si vous décidez d'effectuer vous-même les opérations d'entre-
tien, veillez à bien suivre la procédure décrite dans les sections
correspondantes.
ÉlémentsPièces et outils
État de la batterie
12 V (P. 481)•Graisse
• Clé conventionnelle (pour les boulons de bridage
des bornes)
Niveau du liquide
de frein ( P. 478)
• Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux ajouts de liquide de frein)
Niveau du liquide
de refroidisse-
ment du moteur/
module de com-
mande de puis-
sance ( P. 475)
• Liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» ou
équivalent haut de gamme, à base d'éthylène glycol,
ne contenant ni silicates, ni amines, ni nitrites, ni
borates et issu de la technologie des acides orga-
niques hybrides longue durée
États-Unis:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 50% de liquide de refroidissement
et 50% d'eau déminéralisée.
Canada:
Le liquide “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue durée» est
pré-mélangé avec 55% de liquide de refroidissement
et 45% d'eau déminéralisée.
• Entonnoir (réservé aux ajouts de liquide de refroidis- sement)
Niveau d'huile
moteur ( P. 472)
• “Toyota Genuine Motor Oil” «Huile moteur Toyota
d'origine» ou équivalent
• Chiffon ou essuie-tout en papier
• Entonnoir (réservé aux appoints en huile moteur)
Fusibles
(  P. 520)• Fusible de même ampérage que celui d'origine

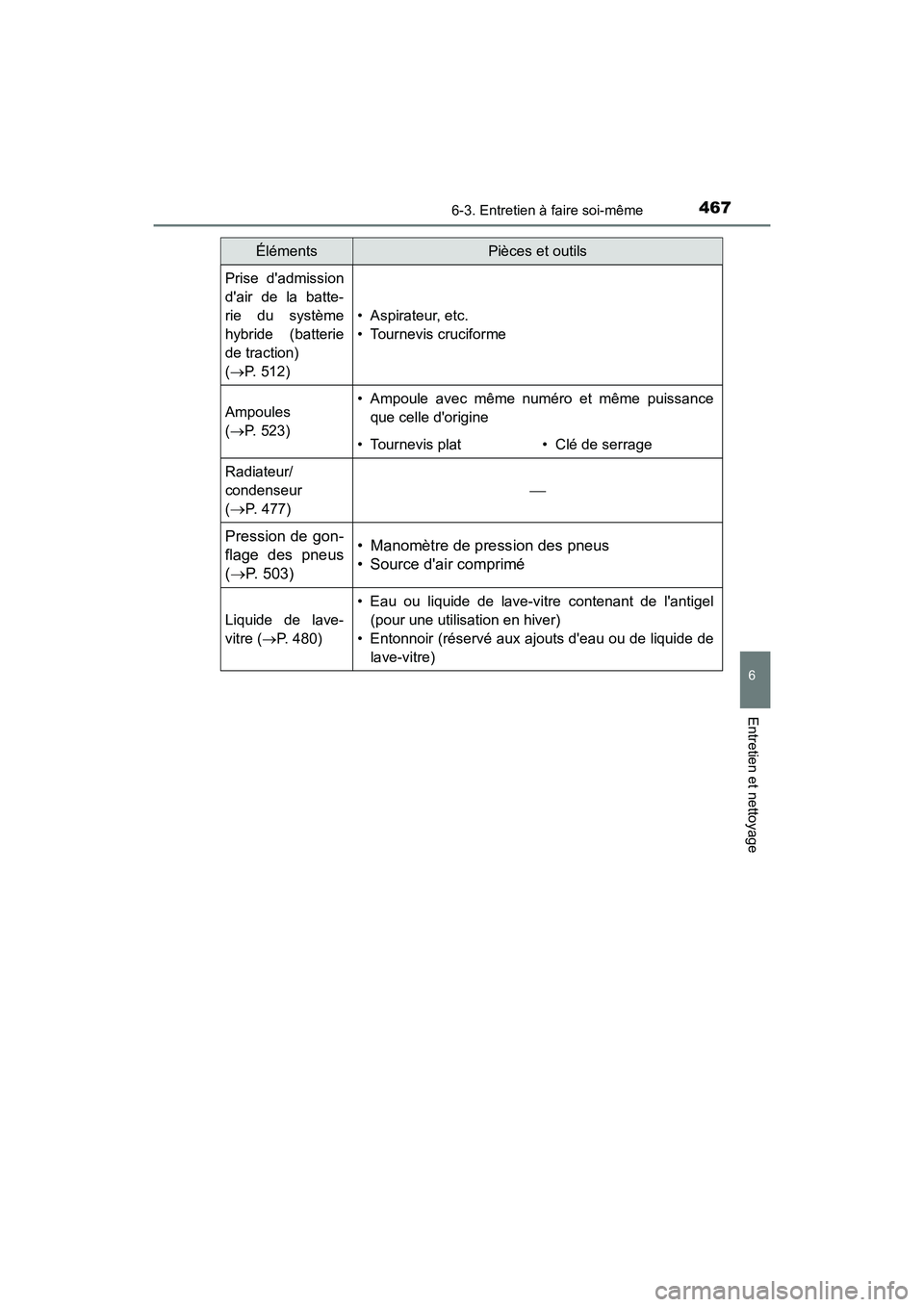

4676-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
Prise d'admission
d'air de la batte-
rie du système
hybride (batterie
de traction)
( P. 512)
• Aspirateur, etc.
• Tournevis cruciforme
Ampoules
( P. 523)• Ampoule avec même numéro et même puissance
que celle d'origine
• Tournevis plat• Clé de serrage
Radiateur/
condenseur
(
P. 477)

Pression de gon-
flage des pneus
( P. 503)• Manomètre de pression des pneus
• Source d'air comprimé
Liquide de lave-
vitre ( P. 480)
• Eau ou liquide de lave-vitre contenant de l'antigel
(pour une utilisation en hiver)
• Entonnoir (réservé aux ajouts d'eau ou de liquide de lave-vitre)
ÉlémentsPièces et outils

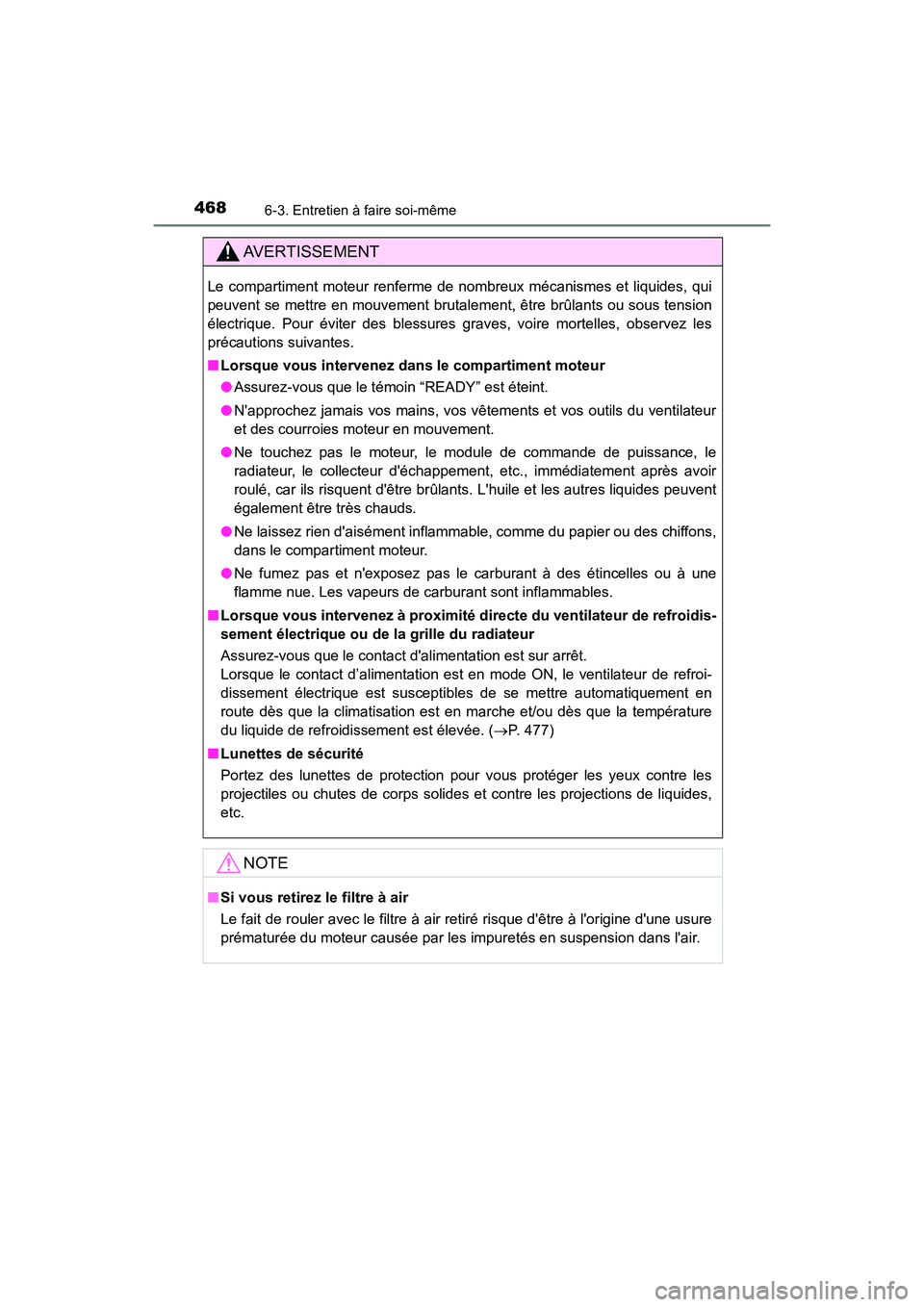

4686-3. Entretien à faire soi-même
CAMRY_HV_D
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui
peuvent se mettre en mouvement brutalement, être brûlants ou sous tension
électrique. Pour éviter des blessures graves, voire mortelles, observez les
précautions suivantes.
■Lorsque vous intervenez dans le compartiment moteur
●Assurez-vous que le témoin “READY” est éteint.
● N'approchez jamais vos mains, vos vêtements et vos outils du ventilateur
et des courroies moteur en mouvement.
● Ne touchez pas le moteur, le module de commande de puissance, le
radiateur, le collecteur d'échappement, etc., immédiatement après avoir
roulé, car ils risquent d'être brûlants. L'huile et les autres liquides peuvent
également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant à des étincelles ou à une
flamme nue. Les vapeurs de carburant sont inflammables.
■ Lorsque vous intervenez à proximité directe du ventilateur de refroidis-
sement électrique ou de la grille du radiateur
Assurez-vous que le contact d'alimentation est sur arrêt.
Lorsque le contact d’alimentation est en mode ON, le ventilateur de refroi-
dissement électrique est susceptibles de se mettre automatiquement en
route dès que la climatisation est en marche et/ou dès que la température
du liquide de refroidissement est élevée. ( P. 477)
■ Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure
prématurée du moteur causée par les impuretés en suspension dans l'air.
