5496-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
NOTE
■Remplacement des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus
●Parce que les valves à émetteur de surveillance de la pression de gon-
flage des pneus peuvent souffrir de la réparation ou du remplacement
d'un pneu, veillez à confier l'entretien de vos pneus à votre conces-
sionnaire Toyota ou à tout autre atelier d'entretien qualifié. Par ailleurs,
veillez à acheter le s valves à émetteu r de surveillance de la pression
de gonflage des pneus auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des roues d'or igine Toyota sur votre véhicule.
Il est en effet possible que les va lves à émetteur de surveillance de la
pression de gonflage des pneus ne fonctionnent pas correctement
avec des roues qui ne sont pas d'origine.

5506-3. Entretien à faire soi-même
CAMRY_HV_D
Mettez le contact d'alimentation sur arrêt.
Ouvrez la boîte à gants et reti-
rez le cache de la boîte à gants
à l'intérieur de la boîte à gants.
Retirez le cache du filtre.Déverrouillez le cache du
filtre.
Déplacez le cache du filtre
dans le sens de la flèche,
puis extrayez-le des ergots.
Retirez le carter du filtre.
Des corps étrangers peuvent être
présents sur le dessus du filtre de
climatisation.

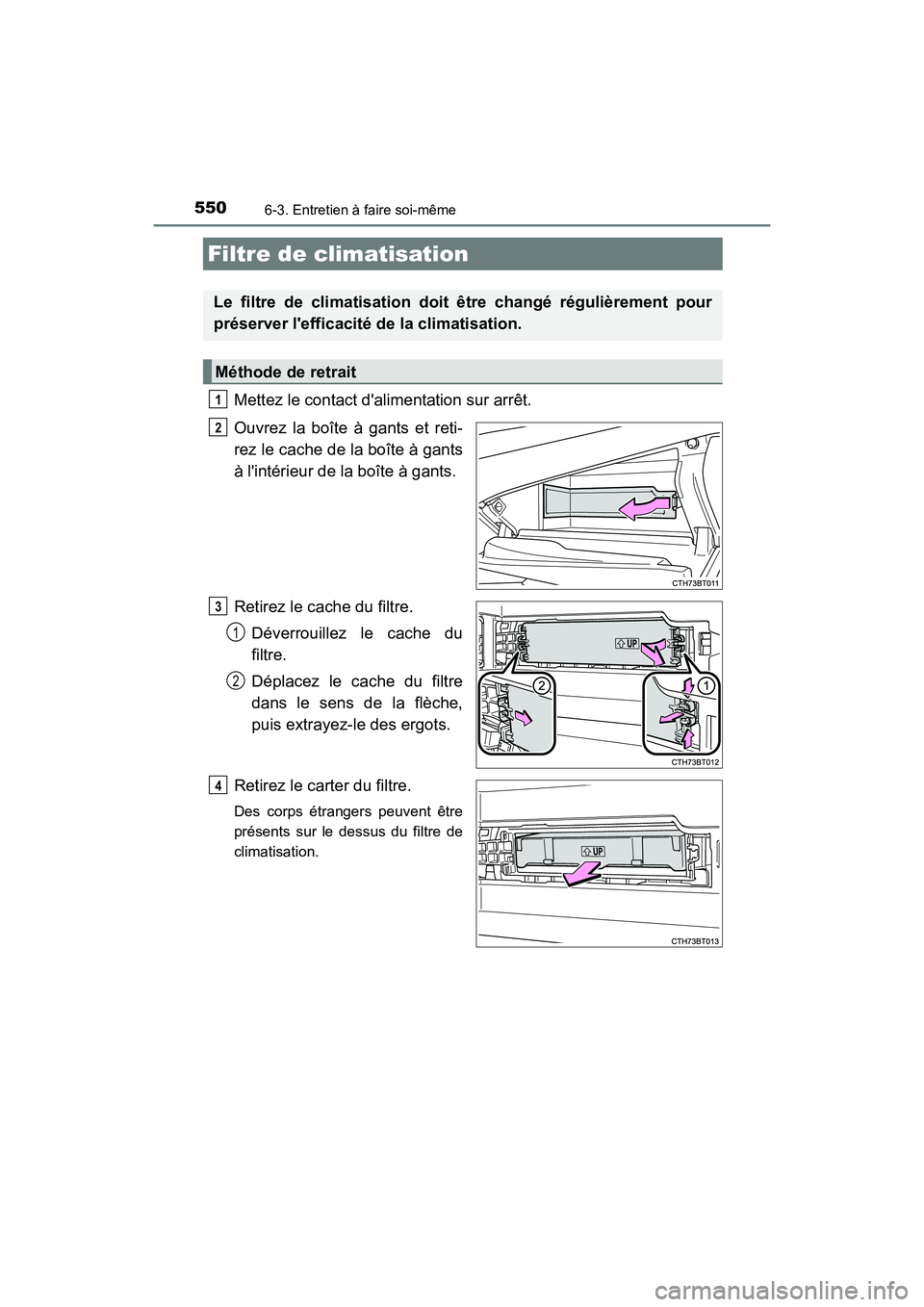

Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
1
2
4

5516-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D

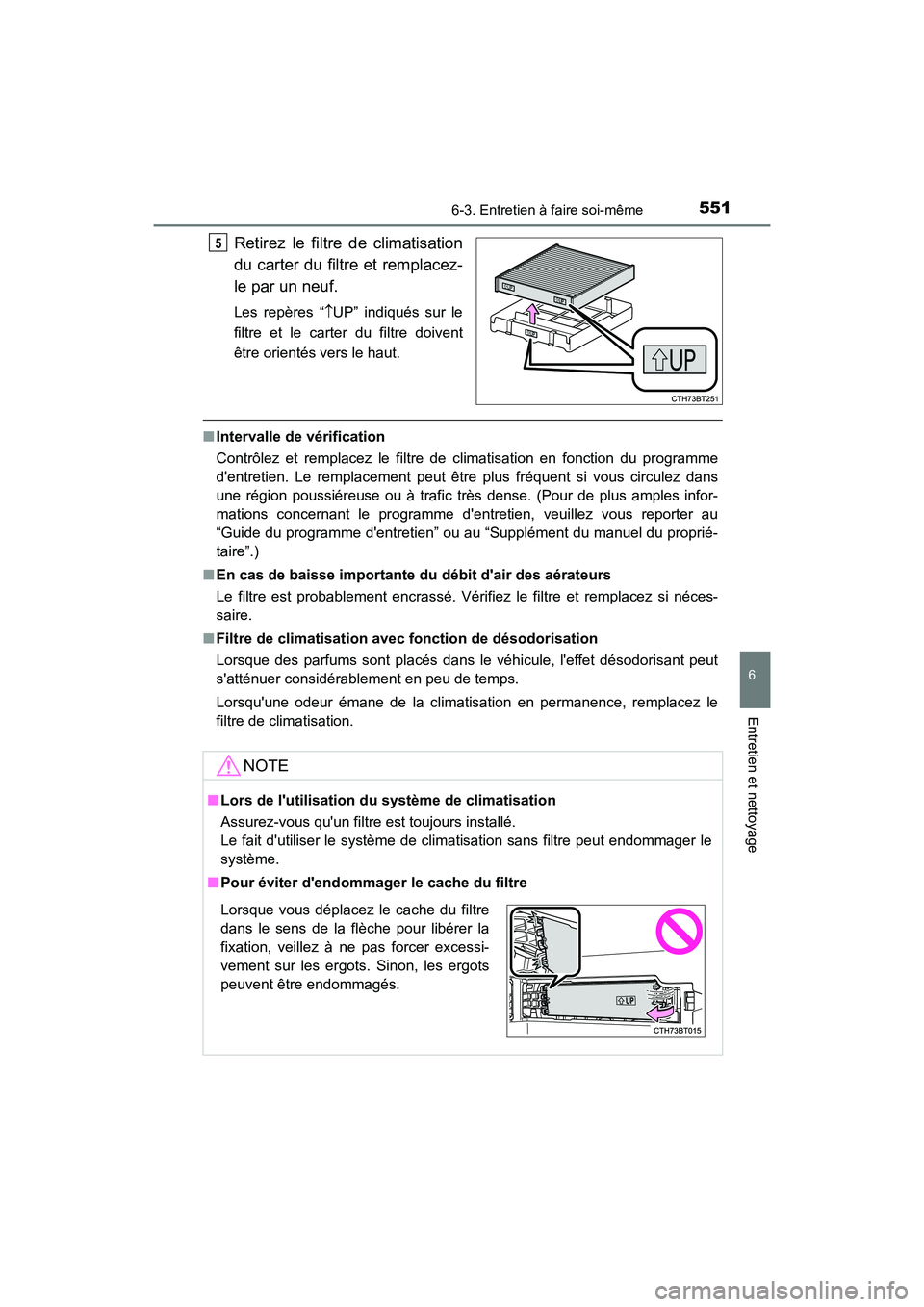

Retirez le filtre de climatisation
du carter du filtre et remplacez-
le par un neuf.
Les repères “UP” indiqués sur le
filtre et le carter du filtre doivent
être orientés vers le haut.
■ Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d'entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Filtre de climatisation avec fonction de désodorisation
Lorsque des parfums sont placés dans le véhicule, l'effet désodorisant peut
s'atténuer considérablement en peu de temps.
Lorsqu'une odeur émane de la climatisation en permanence, remplacez le
filtre de climatisation.
5
NOTE
■ Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.
■ Pour éviter d'endommag er le cache du filtre
Lorsque vous déplacez le cache du filtre
dans le sens de la flèche pour libérer la
fixation, veillez à ne pas forcer excessi-
vement sur les ergots. Sinon, les ergots
peuvent être endommagés.

5526-3. Entretien à faire soi-même
CAMRY_HV_D
Retirez la poussière de la prise
d'admission d'air avec un aspira-
teur, etc.
Veillez à utiliser uniquement un
aspirateur pour aspirer la pous-
sière et les obstructions. Tenter de
faire sortir la poussière et les obs-
tructions en soufflant au moyen
d'un pistolet pneumatique, etc.
risque de les enfoncer dans la
prise d'admission d'air. (P. 557)

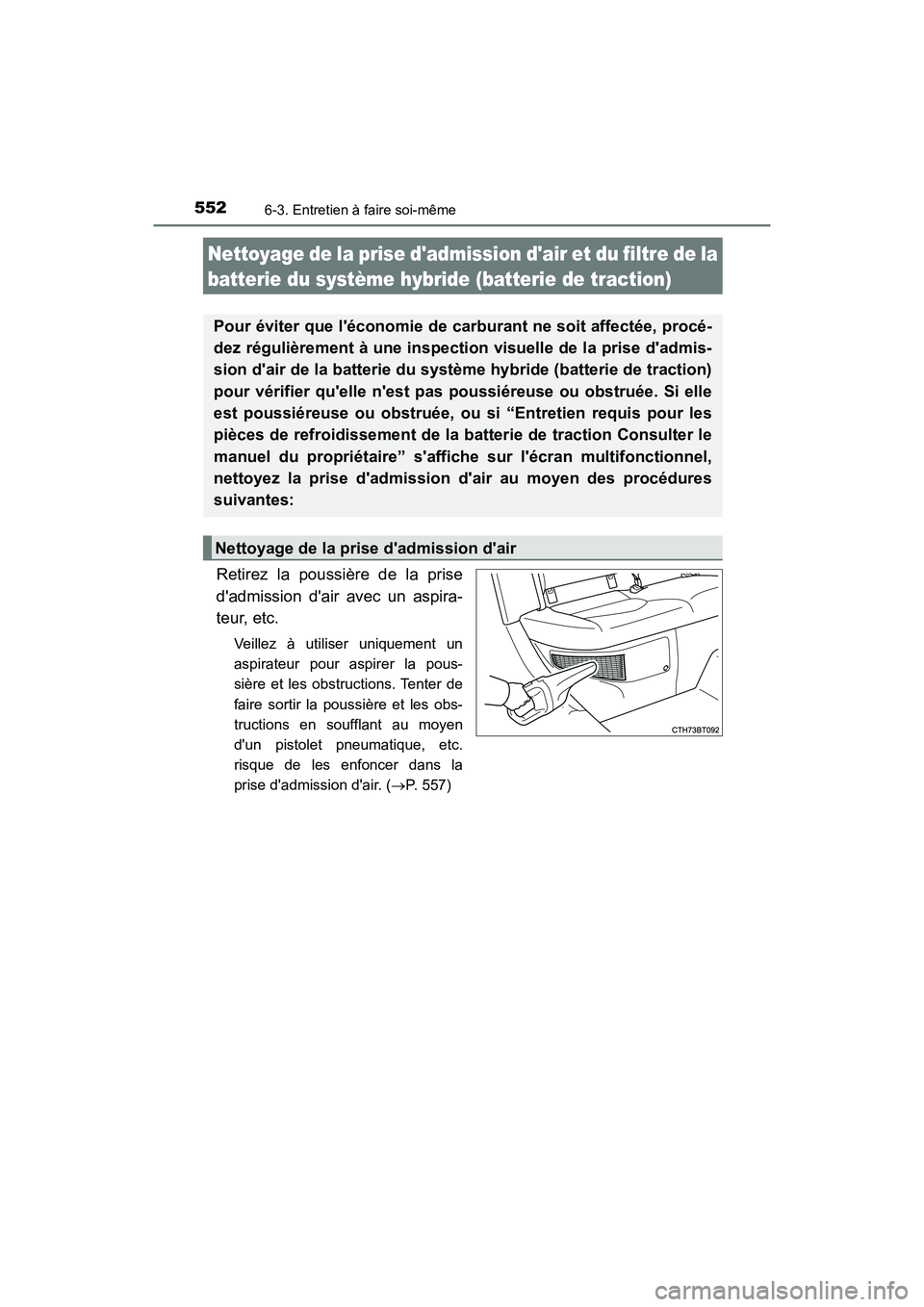

Nettoyage de la prise d'admission d'air et du filtre de la
batterie du système hybr ide (batterie de traction)
Pour éviter que l'économie de car burant ne soit affectée, procé-
dez régulièrement à une inspection visuelle de la prise d'admis-
sion d'air de la batterie du systèm e hybride (batterie de traction)
pour vérifier qu'elle n'est pas poussiéreuse ou obstruée. Si elle
est poussiéreuse ou obstruée, ou si “Entretien requis pour les
pièces de refroidissement de la batterie de traction Consulter le
manuel du propriétaire” s'affich e sur l'écran multifonctionnel,
nettoyez la prise d'admission d'air au moyen des procédures
suivantes:
Nettoyage de la prise d'admission d'air

5536-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D

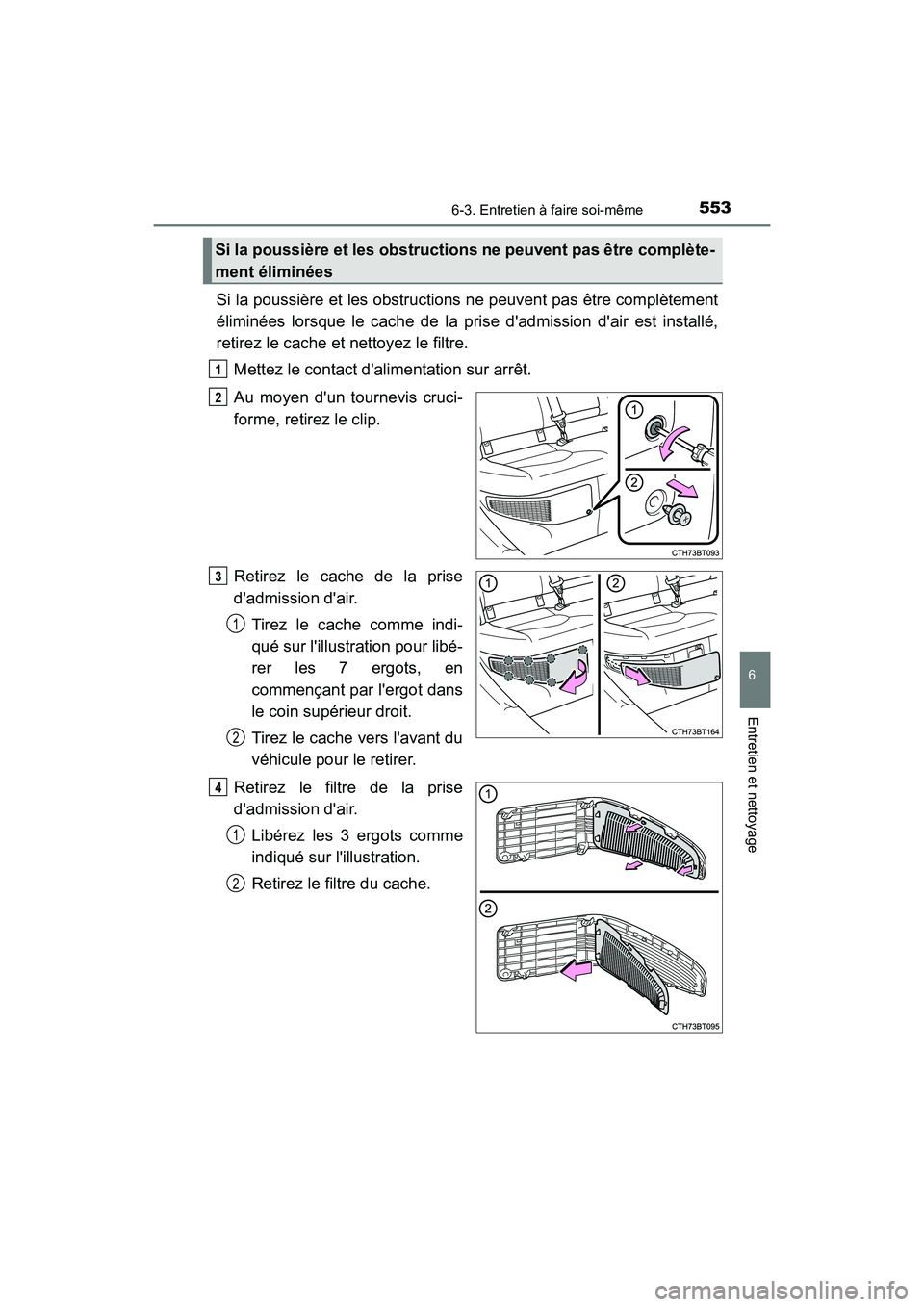

Si la poussière et les obstructions ne peuvent pas être complètement
éliminées lorsque le cache de la prise d'admission d'air est installé,
retirez le cache et nettoyez le filtre.Mettez le contact d'alimentation sur arrêt.
Au moyen d'un tournevis cruci-
forme, retirez le clip.
Retirez le cache de la prise
d'admission d'air.Tirez le cache comme indi-
qué sur l'illustration pour libé-
rer les 7 ergots, en
commençant par l'ergot dans
le coin supérieur droit.
Tirez le cache vers l'avant du
véhicule pour le retirer.
Retirez le filtre de la prise
d'admission d'air. Libérez les 3 ergots comme
indiqué sur l'illustration.
Retirez le filtre du cache.
Si la poussière et les obstructions ne peuvent pas être complète-
ment éliminées
1
2
3
1
2
4
1
2

5546-3. Entretien à faire soi-même
CAMRY_HV_D

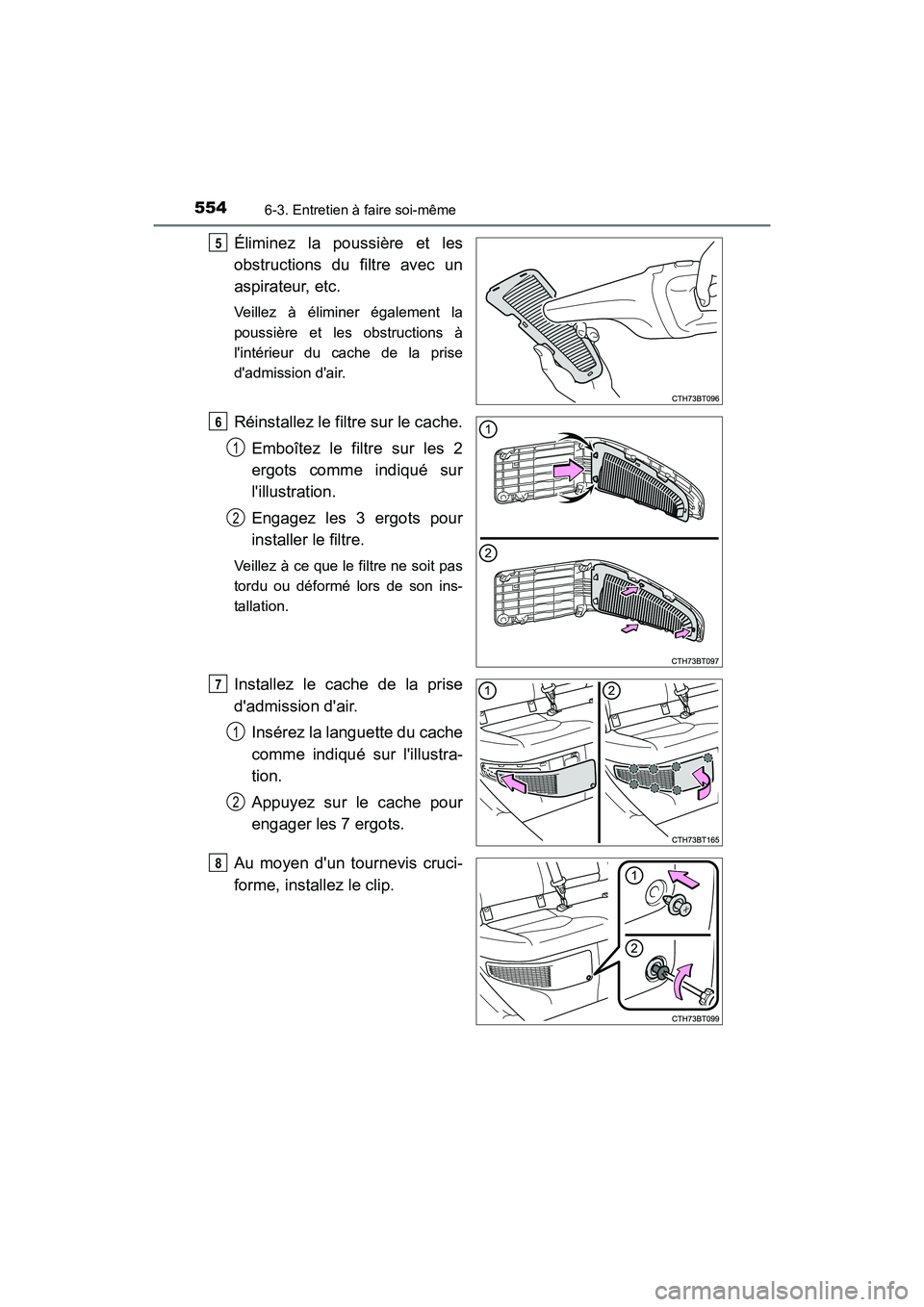

Éliminez la poussière et les
obstructions du filtre avec un
aspirateur, etc.
Veillez à éliminer également la
poussière et les obstructions à
l'intérieur du cache de la prise
d'admission d'air.
Réinstallez le filtre sur le cache.Emboîtez le filtre sur les 2
ergots comme indiqué sur
l'illustration.
Engagez les 3 ergots pour
installer le filtre.
Veillez à ce que le filtre ne soit pas
tordu ou déformé lors de son ins-
tallation.
Installez le cache de la prise
d'admission d'air.Insérez la languette du cache
comme indiqué sur l'illustra-
tion.
Appuyez sur le cache pour
engager les 7 ergots.
Au moyen d'un tournevis cruci-
forme, installez le clip.
5
6
1
2
7
1
2
8

5556-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D

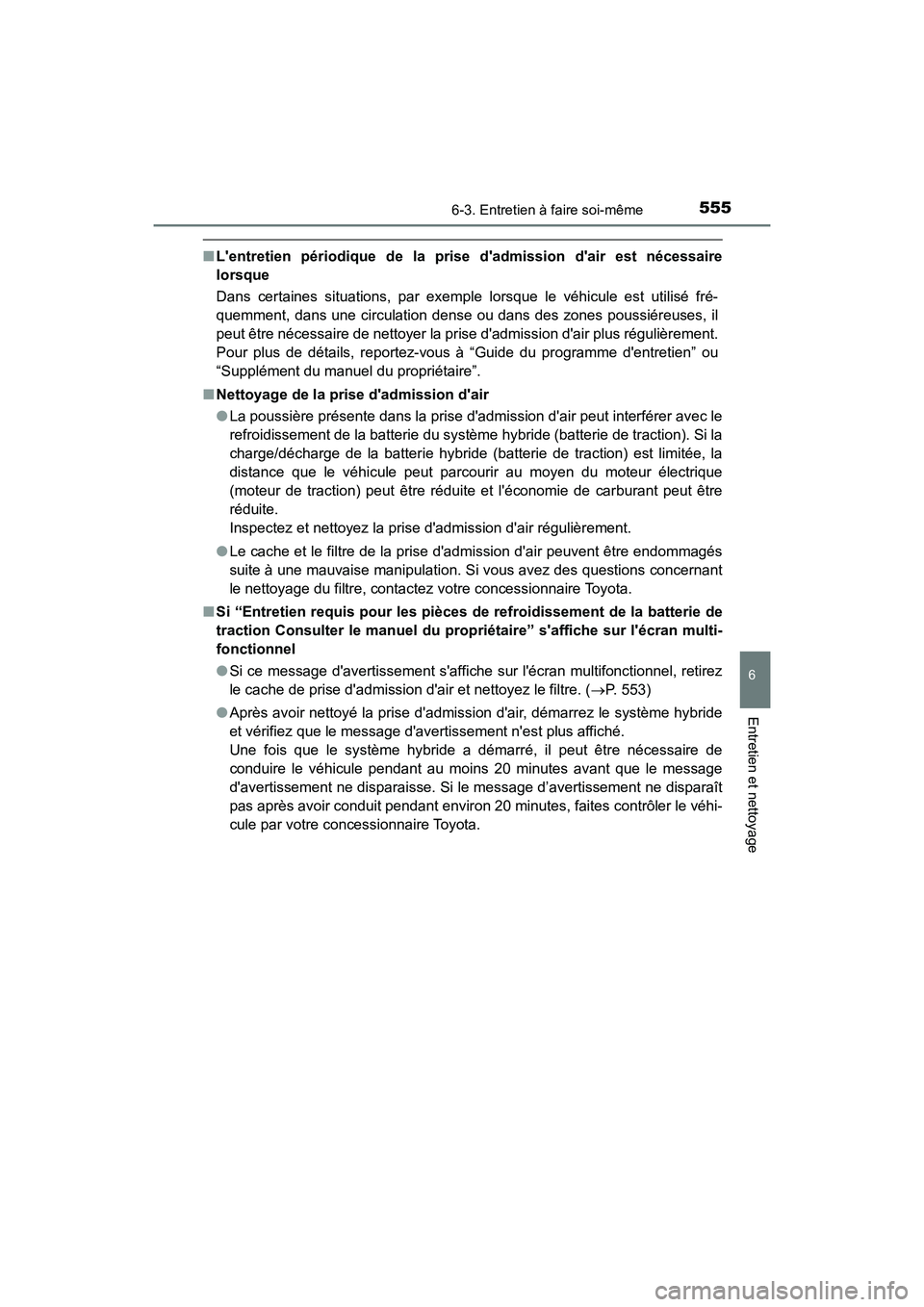

■L'entretien périodique de la pr ise d'admission d'air est nécessaire
lorsque
Dans certaines situations, par exemple lorsque le véhicule est utilisé fré-
quemment, dans une circulation dense ou dans des zones poussiéreuses, il
peut être nécessaire de nettoyer la prise d'admission d'air plus régulièrement.
Pour plus de détails, reportez-vous à “Guide du programme d'entretien” ou
“Supplément du manuel du propriétaire”.
■ Nettoyage de la prise d'admission d'air
●La poussière présente dans la prise d'admission d'air peut interférer avec le
refroidissement de la batterie du système hybride (batterie de traction). Si la
charge/décharge de la batterie hybride (batterie de traction) est limitée, la
distance que le véhicule peut parcourir au moyen du moteur électrique
(moteur de traction) peut être réduite et l'économie de carburant peut être
réduite.
Inspectez et nettoyez la prise d'admission d'air régulièrement.
● Le cache et le filtre de la prise d'admission d'air peuvent être endommagés
suite à une mauvaise manipulation. Si vous avez des questions concernant
le nettoyage du filtre, contactez votre concessionnaire Toyota.
■ Si “Entretien requis pour les pièces de refroidissement de la batterie de
traction Consulter le manuel du propriétaire” s'affiche sur l'écran multi-
fonctionnel
●Si ce message d'avertissement s'affiche sur l'écran multifonctionnel, retirez
le cache de prise d'admission d'air et nettoyez le filtre. ( P. 553)
● Après avoir nettoyé la prise d'admission d'air, démarrez le système hybride
et vérifiez que le message d'avertissement n'est plus affiché.
Une fois que le système hybride a démarré, il peut être nécessaire de
conduire le véhicule pendant au moins 20 minutes avant que le message
d'avertissement ne disparaisse. Si le message d’avertissement ne disparaît
pas après avoir conduit pendant environ 20 minutes, faites contrôler le véhi-
cule par votre concessionnaire Toyota.

5566-3. Entretien à faire soi-même
CAMRY_HV_D

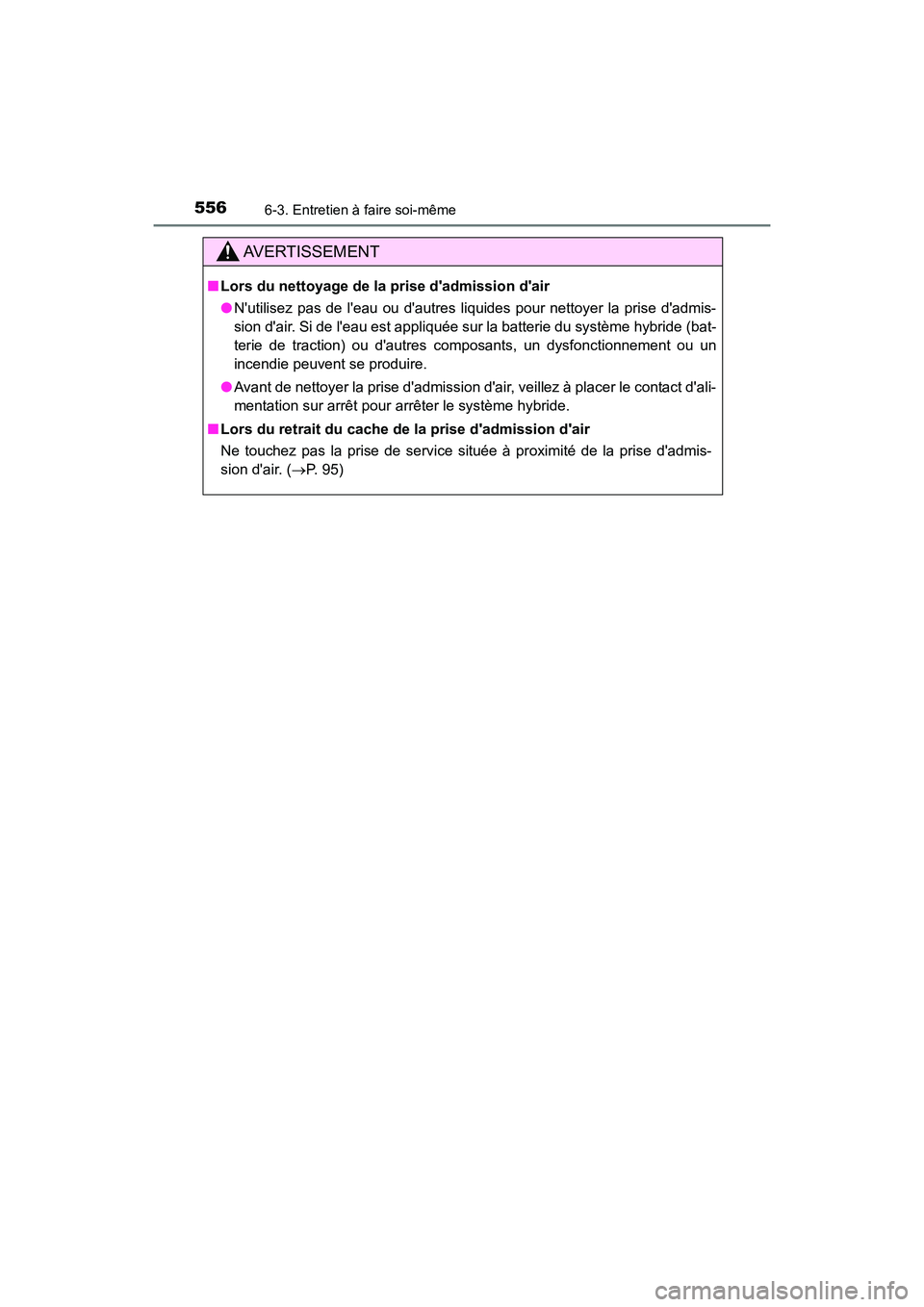

AVERTISSEMENT
■Lors du nettoyage de la prise d'admission d'air
●N'utilisez pas de l'eau ou d'autres liquides pour nettoyer la prise d'admis-
sion d'air. Si de l'eau est appliquée su r la batterie du système hybride (bat-
terie de traction) ou d'autres composants, un dysfonctionnement ou un
incendie peuvent se produire.
● Avant de nettoyer la prise d'admission d'air, veillez à placer le contact d'ali-
mentation sur arrêt pour arrêter le système hybride.
■ Lors du retrait du cache de la prise d'admission d'air
Ne touchez pas la prise de service située à proximité de la prise d'admis-
sion d'air. ( P. 95)

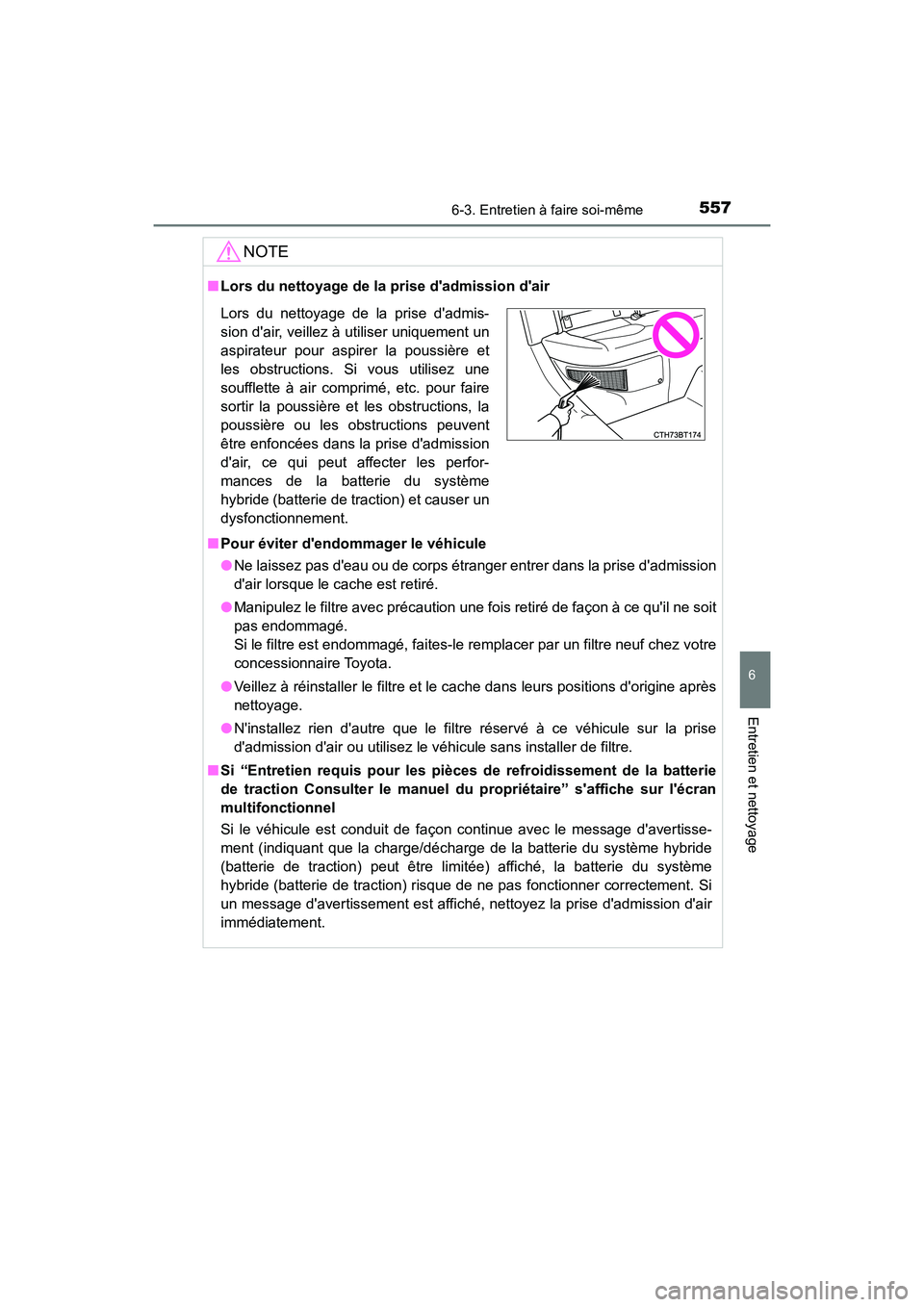

5576-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_HV_D
NOTE
■Lors du nettoyage de la prise d'admission d'air
■ Pour éviter d'end ommager le véhicule
● Ne laissez pas d'eau ou de corps étranger entrer dans la prise d'admission
d'air lorsque le cache est retiré.
● Manipulez le filtre avec précaution une fois retiré de façon à ce qu'il ne soit
pas endommagé.
Si le filtre est endommagé, faites-le remplacer par un filtre neuf chez votre
concessionnaire Toyota.
● Veillez à réinstaller le filtre et le cache dans leurs positions d'origine après
nettoyage.
● N'installez rien d'autre que le filtre réservé à ce véhicule sur la prise
d'admission d'air ou utilisez le véhicule sans installer de filtre.
■ Si “Entretien requis pour les pièces de refroidissement de la batterie
de traction Consulter le manuel du propriétaire” s'affiche sur l'écran
multifonctionnel
Si le véhicule est conduit de façon continue avec le message d'avertisse-
ment (indiquant que la charge/décharge de la batterie du système hybride
(batterie de traction) peut être limitée) affiché, la batterie du système
hybride (batterie de traction) risque de ne pas fonctionner correctement. Si
un message d'avertissement est affiché, nettoyez la prise d'admission d'air
immédiatement.
Lors du nettoyage de la prise d'admis-
sion d'air, veillez à utiliser uniquement un
aspirateur pour aspirer la poussière et
les obstructions. Si vous utilisez une
soufflette à air comprimé, etc. pour faire
sortir la poussière et les obstructions, la
poussière ou les obstructions peuvent
être enfoncées dans la prise d'admission
d'air, ce qui peut affecter les perfor-
mances de la batterie du système
hybride (batterie de traction) et causer un
dysfonctionnement.

5586-3. Entretien à faire soi-même
CAMRY_HV_D
●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Relâchez le verrouillage et reti-
rez la clé mécanique.
Retirez le cache de la clé.
Pour éviter d'abîmer la clé, proté-
gez l'extrémité du tournevis plat
avec un chiffon.
Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module
de clé électronique peut adhérer
au cache et la pile peut ne pas être
visible. Dans ce cas, retirez le
module de clé électronique afin de
retirer la pile.
Insérez une pile neuve, borne “+” orientée vers le haut.

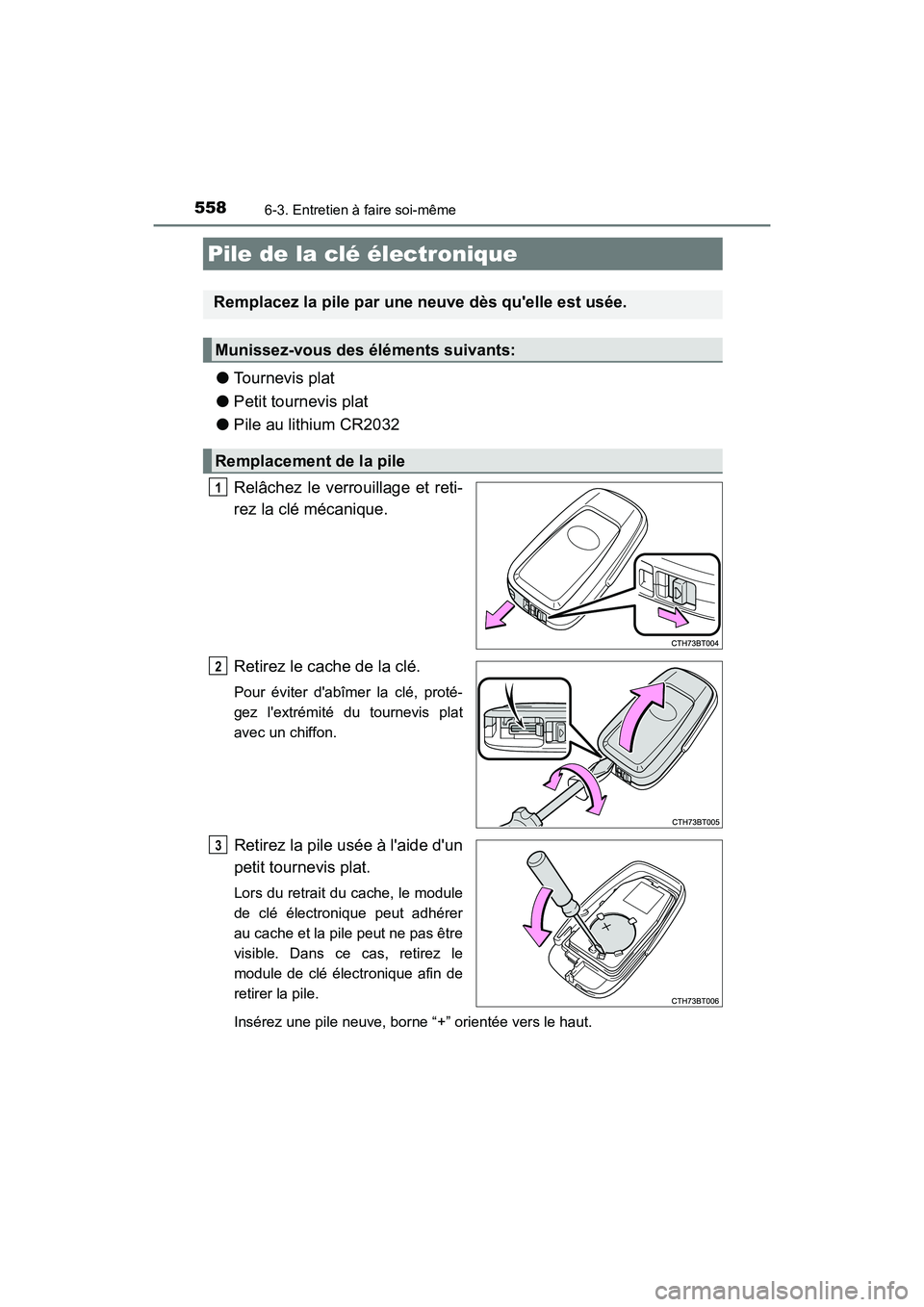

Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3
