349
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

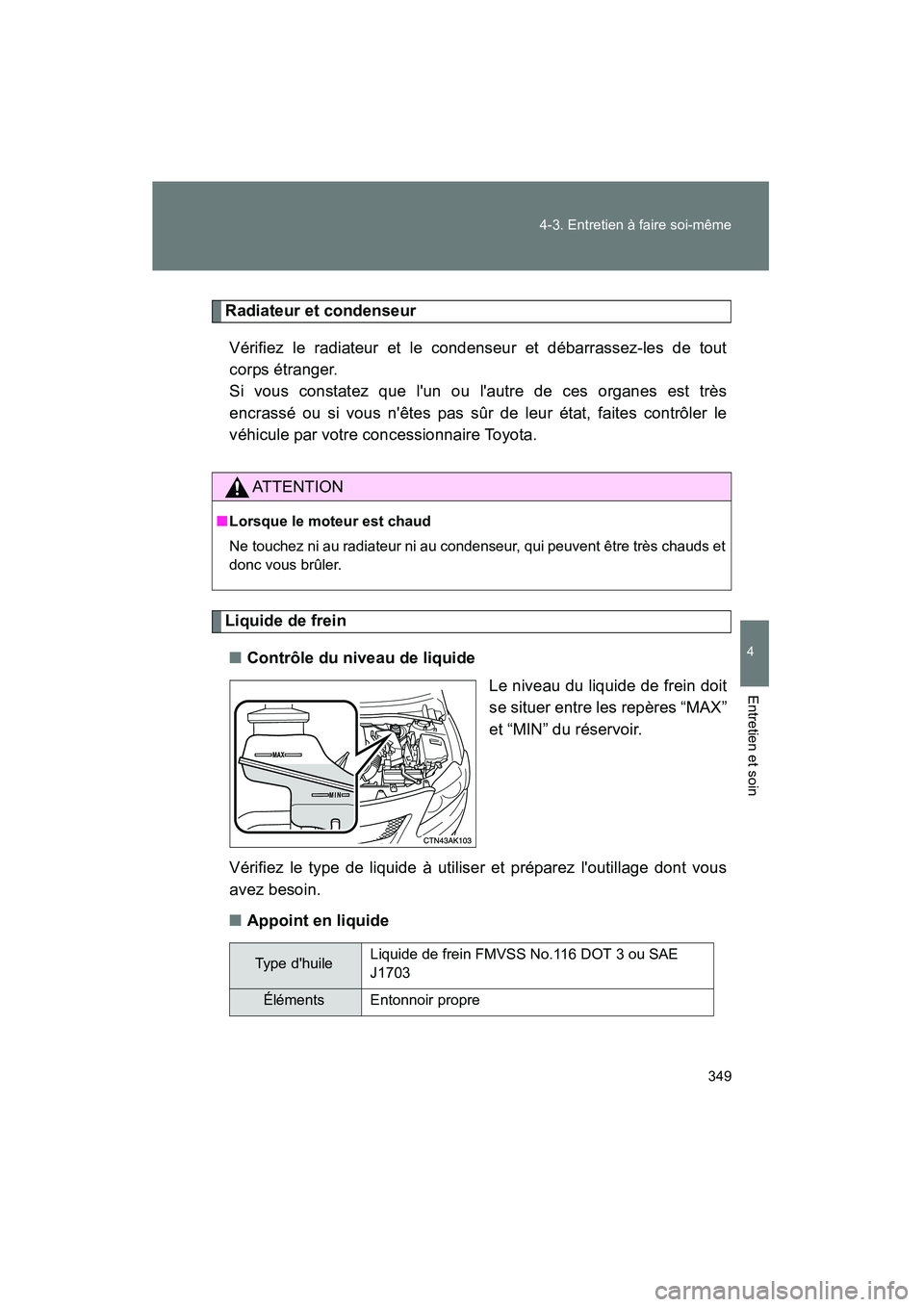

Radiateur et condenseur
Vérifiez le radiateur et le condenseur et débarrassez-les de tout
corps étranger.
Si vous constatez que l'un ou l'autre de ces organes est très
encrassé ou si vous n'êtes pas sûr de leur état, faites contrôler le
véhicule par votre concessionnaire Toyota.
Liquide de frein■ Contrôle du niveau de liquide
Le niveau du liquide de frein doit
se situer entre les repères “MAX”
et “MIN” du réservoir.
Vérifiez le type de liquide à utiliser et préparez l'outillage dont vous
avez besoin.
■ Appoint en liquide
ATTENTION
■Lorsque le moteur est chaud
Ne touchez ni au radiateur ni au condenseur, qui peuvent être très chauds et
donc vous brûler.
Type d'huile Liquide de frein FMVSS No.116 DOT 3 ou SAE
J1703
Éléments Entonnoir propre

350 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
■Le liquide de frein est hydrophile (il absorbe l'humidité présente dans
l'air)
Toute présence d'humidité dans le liquide peut nuire dangereusement à
l'efficacité du freinage. Utilisez uniquement du liquide de frein venant d'un
bidon neuf.
ATTENTION
■ Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos
yeux et vos mains; en outre, il détériore les surfaces peintes.
En cas de projection de liquide dans les yeux, rincez-les immédiatement à
l'eau propre.
Si un inconfort quelconque persiste, consultez un médecin.
NOTE
■Cas où le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure
de l'usure des plaquettes de frein ou lorsque le niveau dans l'accumulateur
est élevé.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème
sérieux.

351
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

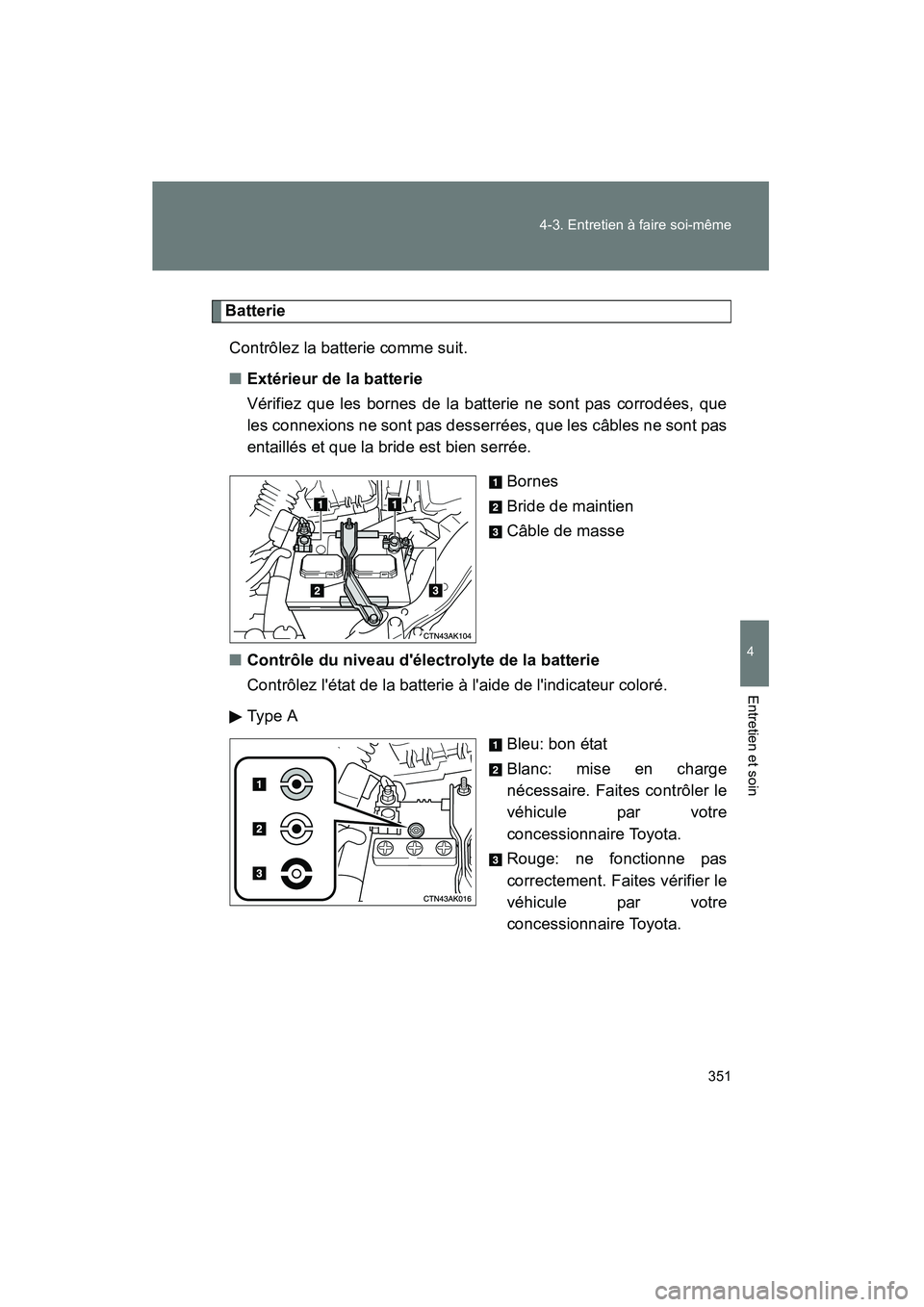

Batterie
Contrôlez la batterie comme suit.
■ Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.
Bornes
Bride de maintien
Câble de masse
■ Contrôle du niveau d'électrolyte de la batterie
Contrôlez l'état de la batterie à l'aide de l'indicateur coloré.
Type A
Bleu: bon état
Blanc: mise en charge
nécessaire. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
Rouge: ne fonctionne pas
correctement. Faites vérifier le
véhicule par votre
concessionnaire Toyota.

352 4-3. Entretien à faire soi-même

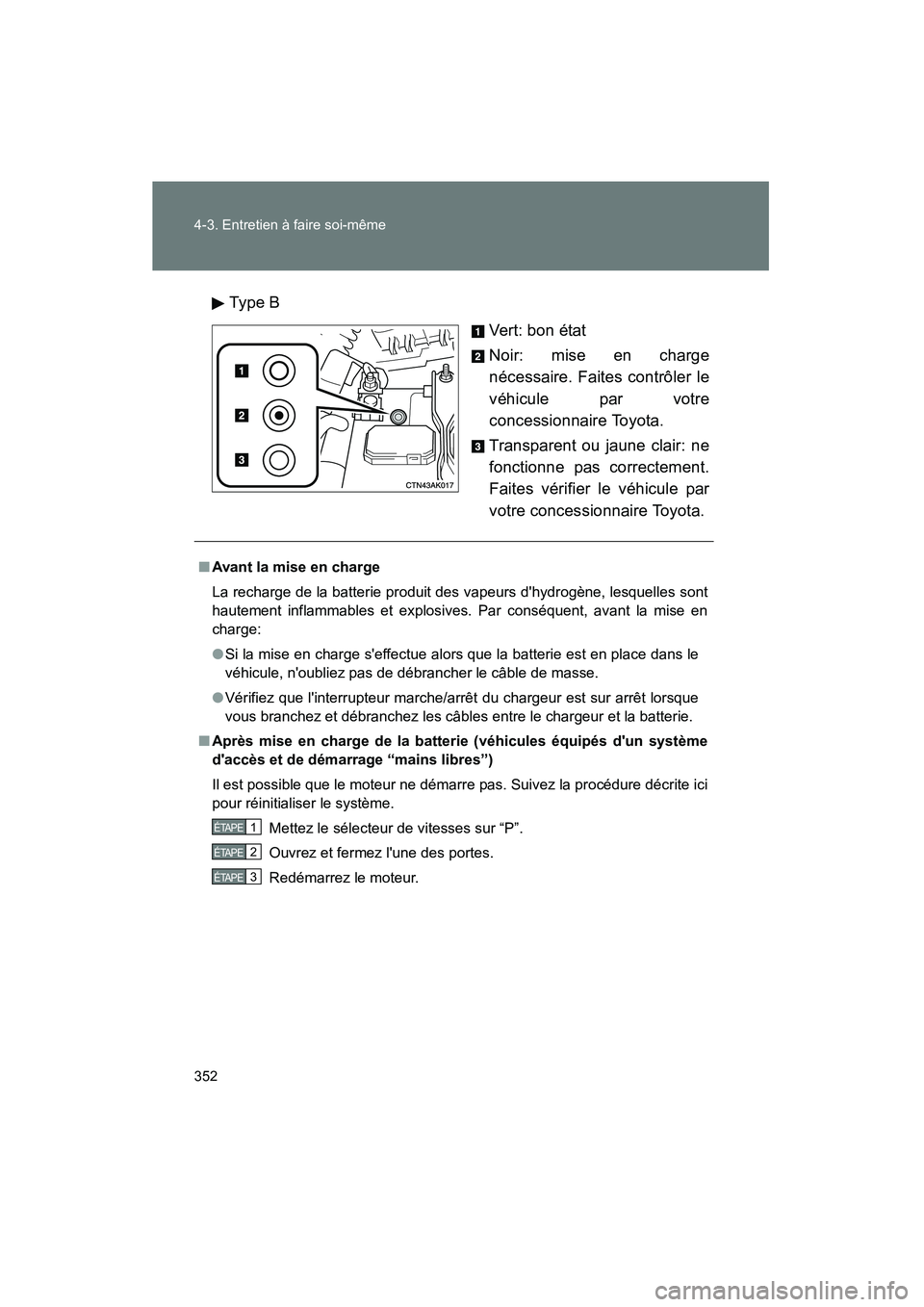

COROLLA_D_(L/O_0801)Ty pe B
Vert: bon état
Noir: mise en charge
nécessaire. Faites contrôler le
véhicule par votre
concessionnaire Toyota.
Transparent ou jaune clair: ne
fonctionne pas correctement.
Faites vérifier le véhicule par
votre concessionnaire Toyota.
■Avant la mise en charge
La recharge de la batterie produit des vapeurs d'hydrogène, lesquelles sont
hautement inflammables et explosives. Par conséquent, avant la mise en
charge:
●Si la mise en charge s'effectue alors que la batterie est en place dans le
véhicule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que l'interrupteur marche/arrêt du chargeur est sur arrêt lorsque
vous branchez et débranchez les câbles entre le chargeur et la batterie.
■ Après mise en charge de la batterie (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Il est possible que le moteur ne démarre pas. Suivez la procédure décrite ici
pour réinitialiser le système.
Mettez le sélecteur de vitesses sur “P”.
Ouvrez et fermez l'une des portes.
Redémarrez le moteur.
1ÉTAPE
2ÉTAPE
3ÉTAPE

353
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

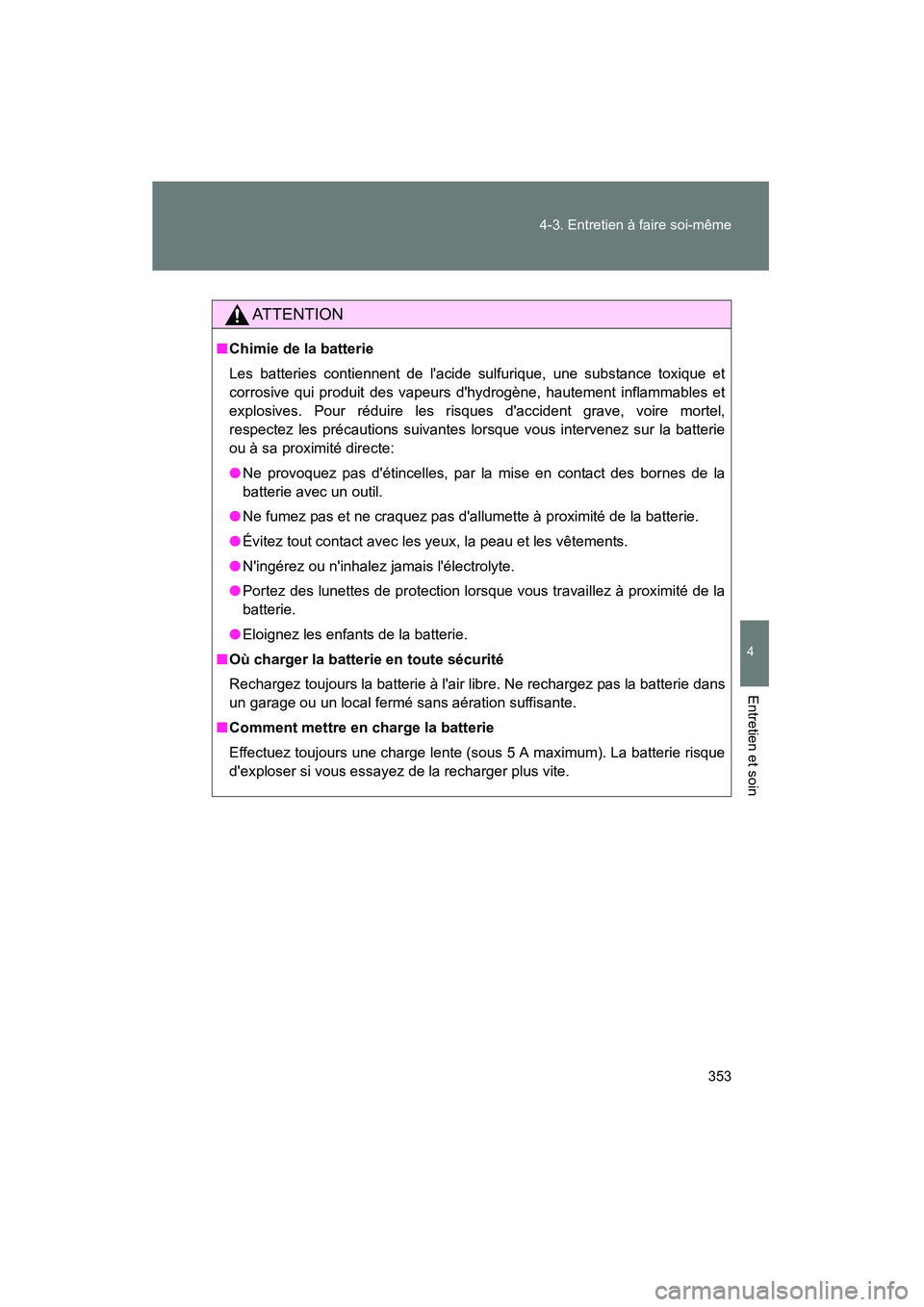

ATTENTION
■
Chimie de la batterie
Les batteries contiennent de l'acide sulfurique, une substance toxique et
corrosive qui produit des vapeurs d'hydrogène, hautement inflammables et
explosives. Pour réduire les risques d'accident grave, voire mortel,
respectez les précautions suivantes lorsque vous intervenez sur la batterie
ou à sa proximité directe:
● Ne provoquez pas d'étincelles, par la mise en contact des bornes de la
batterie avec un outil.
● Ne fumez pas et ne craquez pas d'allumette à proximité de la batterie.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie.
● Eloignez les enfants de la batterie.
■ Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l'air libre. Ne rechargez pas la batterie dans
un garage ou un local fermé sans aération suffisante.
■ Comment mettre en charge la batterie
Effectuez toujours une charge lente (sous 5 A maximum). La batterie risque
d'exploser si vous essayez de la recharger plus vite.

354 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

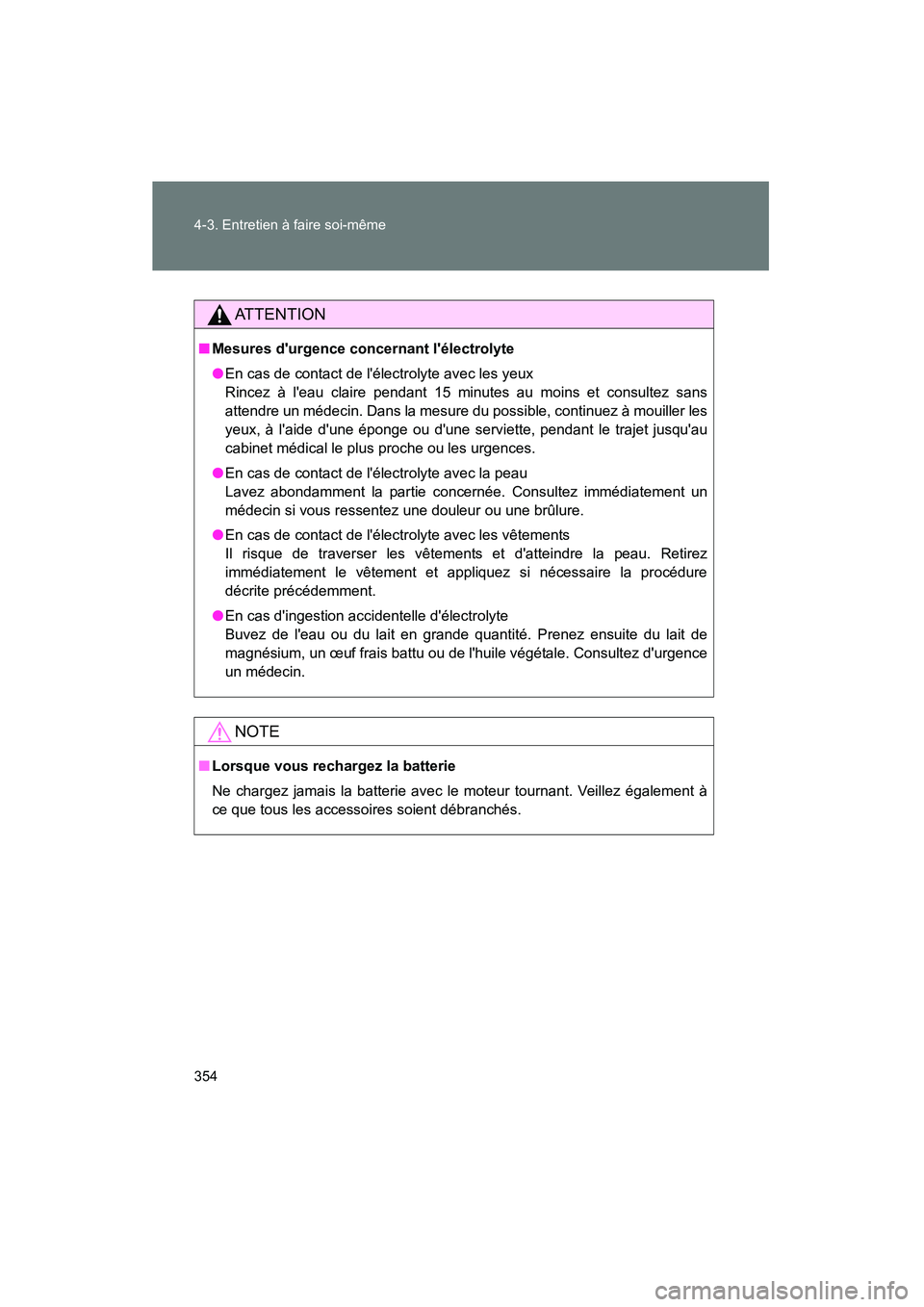

ATTENTION
■Mesures d'urgence concernant l'électrolyte
●En cas de contact de l'électrolyte avec les yeux
Rincez à l'eau claire pendant 15 minutes au moins et consultez sans
attendre un médecin. Dans la mesure du possible, continuez à mouiller les
yeux, à l'aide d'une éponge ou d'une serviette, pendant le trajet jusqu'au
cabinet médical le plus proche ou les urgences.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez
immédiatement le vêtement et appliquez si nécessaire la procédure
décrite précédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Prenez ensuite du lait de
magnésium, un œuf frais battu ou de l'huile végétale. Consultez d'urgence
un médecin.
NOTE
■Lorsque vous rechargez la batterie
Ne chargez jamais la batterie avec le moteur tournant. Veillez également à
ce que tous les accessoires soient débranchés.

355
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

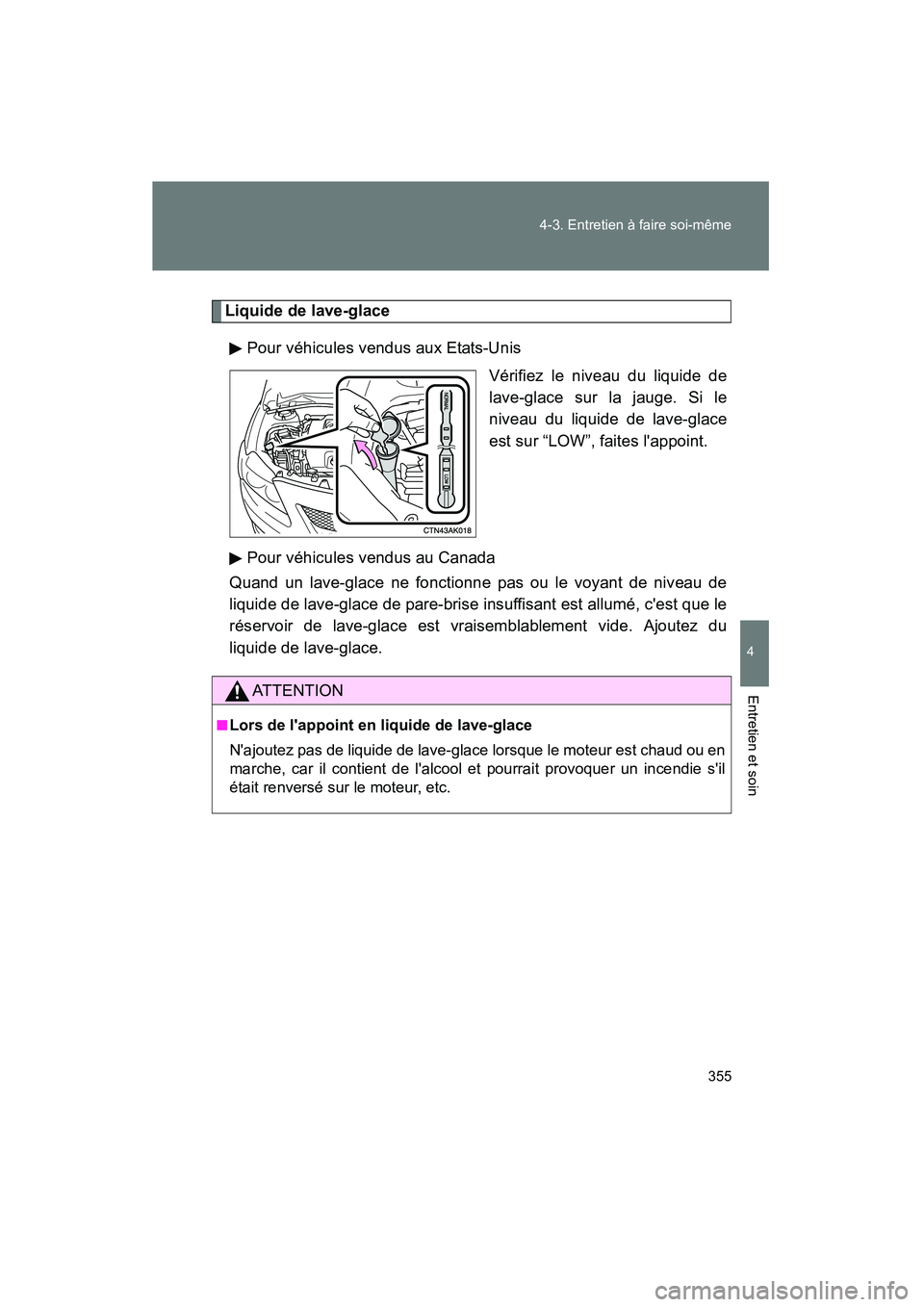

Liquide de lave-glace
Pour véhicules vendus aux Etats-Unis Vérifiez le niveau du liquide de
lave-glace sur la jauge. Si le
niveau du liquide de lave-glace
est sur “LOW”, faites l'appoint.
Pour véhicules vendus au Canada
Quand un lave-glace ne fonctionne pas ou le voyant de niveau de
liquide de lave-glace de pare-brise insuffisant est allumé, c'est que le
réservoir de lave-glace est vraisemblablement vide. Ajoutez du
liquide de lave-glace.
ATTENTION
■Lors de l'appoint en liquide de lave-glace
N'ajoutez pas de liquide de lave-glace lorsque le moteur est chaud ou en
marche, car il contient de l'alcool et pourrait provoquer un incendie s'il
était renversé sur le moteur, etc.

356 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

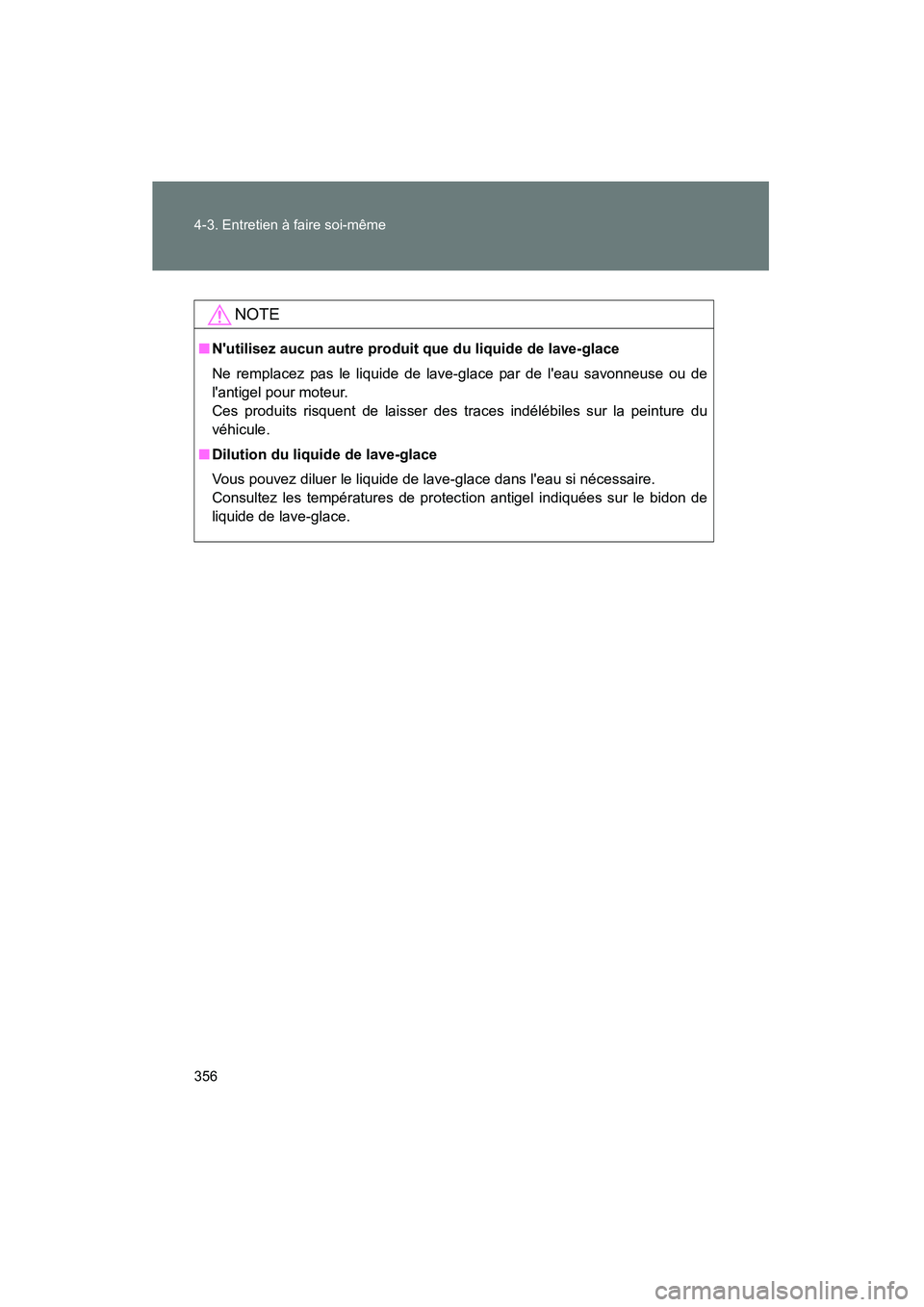

NOTE
■N'utilisez aucun autre produit que du liquide de lave-glace
Ne remplacez pas le liquide de lave-glace par de l'eau savonneuse ou de
l'antigel pour moteur.
Ces produits risquent de laisser des traces indélébiles sur la peinture du
véhicule.
■ Dilution du liquide de lave-glace
Vous pouvez diluer le liquide de lave-glace dans l'eau si nécessaire.
Consultez les températures de protec tion antigel indiquées sur le bidon de
liquide de lave-glace.

357
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

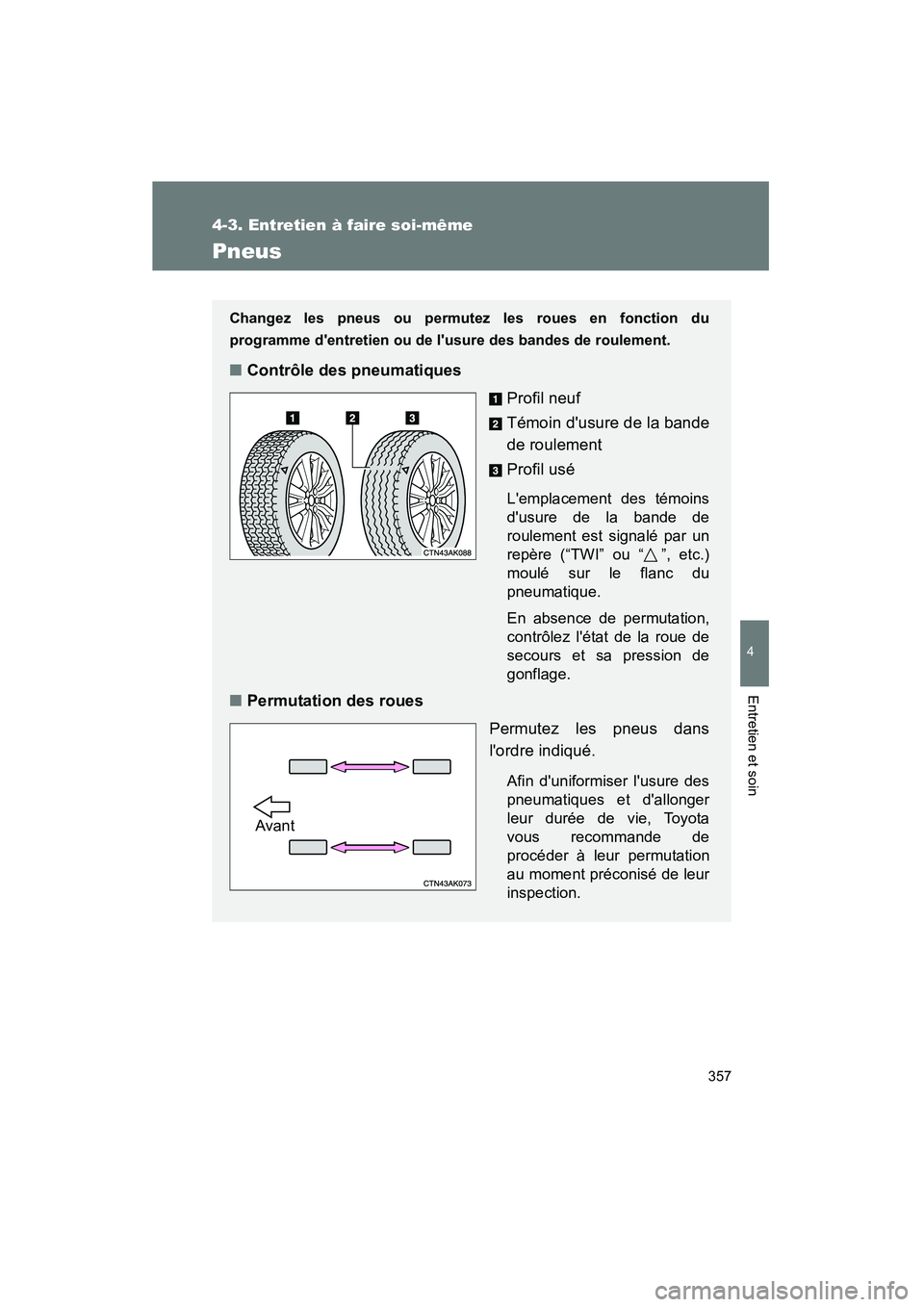

Pneus
Changez les pneus ou permutez les roues en fonction du
programme d'entretien ou de l'usure des bandes de roulement.
■Contrôle des pneumatiques
Profil neuf
Témoin d'usure de la bande
de roulement
Profil usé
L'emplacement des témoins
d'usure de la bande de
roulement est signalé par un
repère (“TWI” ou “ ”, etc.)
moulé sur le flanc du
pneumatique.
En absence de permutation,
contrôlez l'état de la roue de
secours et sa pression de
gonflage.
■Permutation des roues
Permutez les pneus dans
l'ordre indiqué.
Afin d'uniformiser l'usure des
pneumatiques et d'allonger
leur durée de vie, Toyota
vous recommande de
procéder à leur permutation
au moment préconisé de leur
inspection.
Avant

358 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

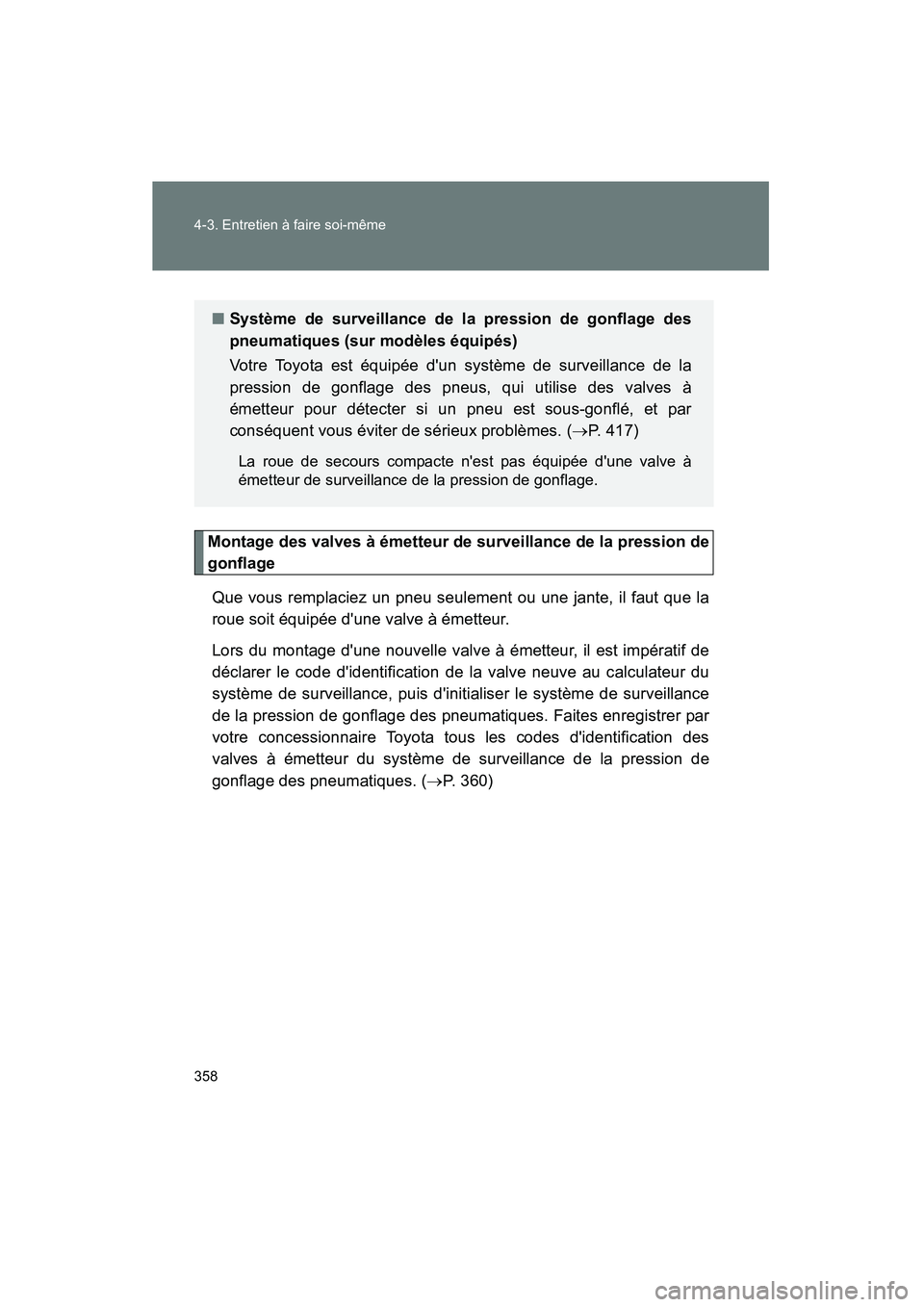

Montage des valves à émetteur de surveillance de la pression de
gonflageQue vous remplaciez un pneu seulement ou une jante, il faut que la
roue soit équipée d'une valve à émetteur.
Lors du montage d'une nouvelle valve à émetteur, il est impératif de
déclarer le code d'identification de la valve neuve au calculateur du
système de surveillance, puis d'initialiser le système de surveillance
de la pression de gonflage des pneumatiques. Faites enregistrer par
votre concessionnaire Toyota tous les codes d'identification des
valves à émetteur du système de surveillance de la pression de
gonflage des pneumatiques. ( →P. 360)
■ Système de surveillance de la pression de gonflage des
pneumatiques (sur modèles équipés)
Votre Toyota est équipée d'un système de surveillance de la
pression de gonflage des pneus, qui utilise des valves à
émetteur pour détecter si un pneu est sous-gonflé, et par
conséquent vous éviter de sérieux problèmes. ( →P. 417)
La roue de secours compacte n'est pas équipée d'une valve à
émetteur de surveillance de la pression de gonflage.
