TOYOTA COROLLA 2009 Manuel du propriétaire (in French)

379
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
■
En cas de décharge de la batterie
Les symptômes suivants peuvent se manifester.
● Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez les modèles de piles au lithium suivants
Véhicules équipés du système d'accè s et de démarrage “mains libres”:
CR1632
Véhicules sans système d'accès et de démarrage “mains libres”: CR2025
(Type A), CR2016 (Type B)
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
ATTENTION
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants.
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

380
4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

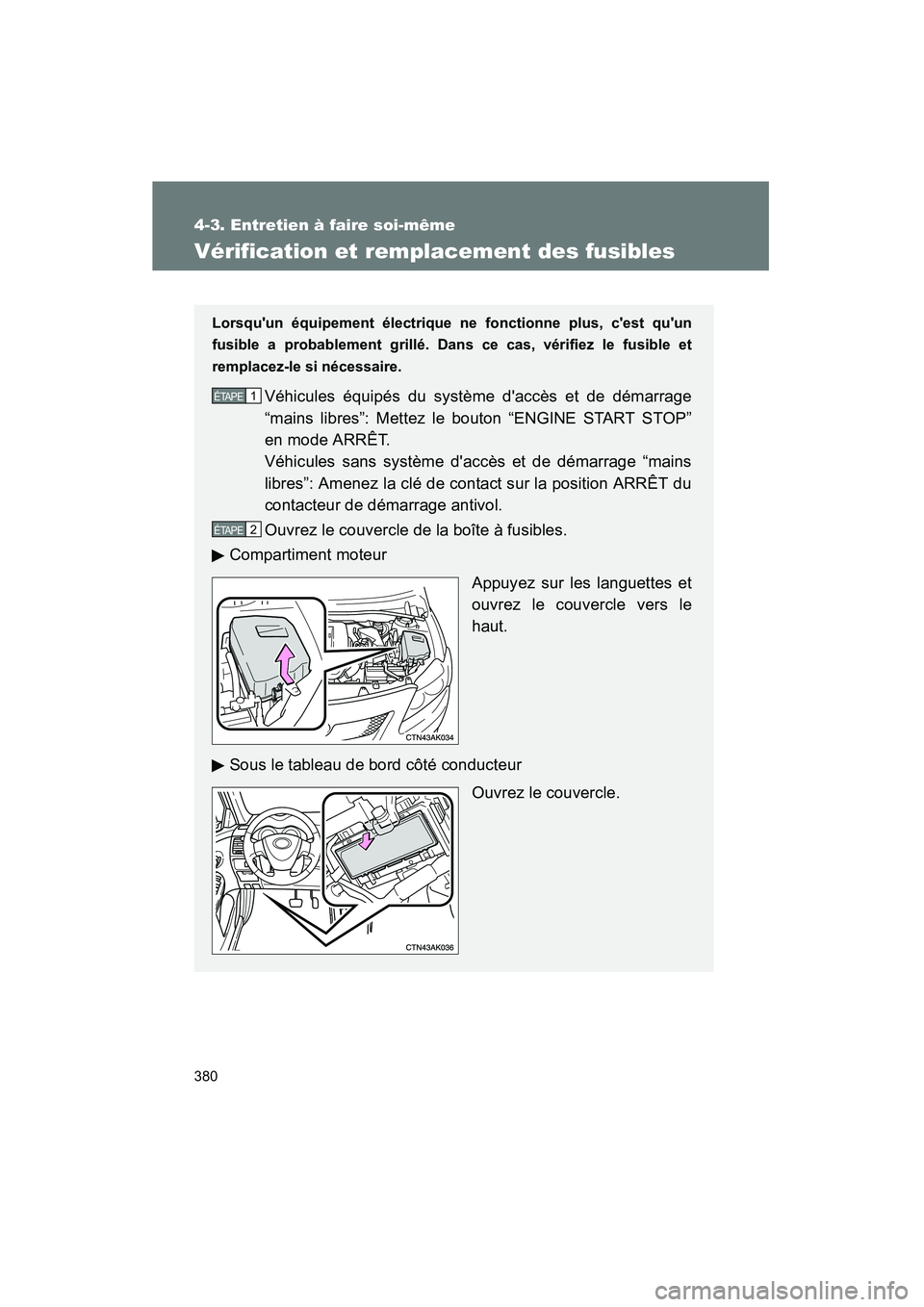

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton “ENGINE START STOP”
en mode ARRÊT.
Véhicules sans système d'accès et de démarrage “mains
libres”: Amenez la clé de contact sur la position ARRÊT du
contacteur de démarrage antivol.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle vers le
haut.
Sous le tableau de bord côté conducteur Ouvrez le couvercle.1ÉTAPE
2ÉTAPE

381
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

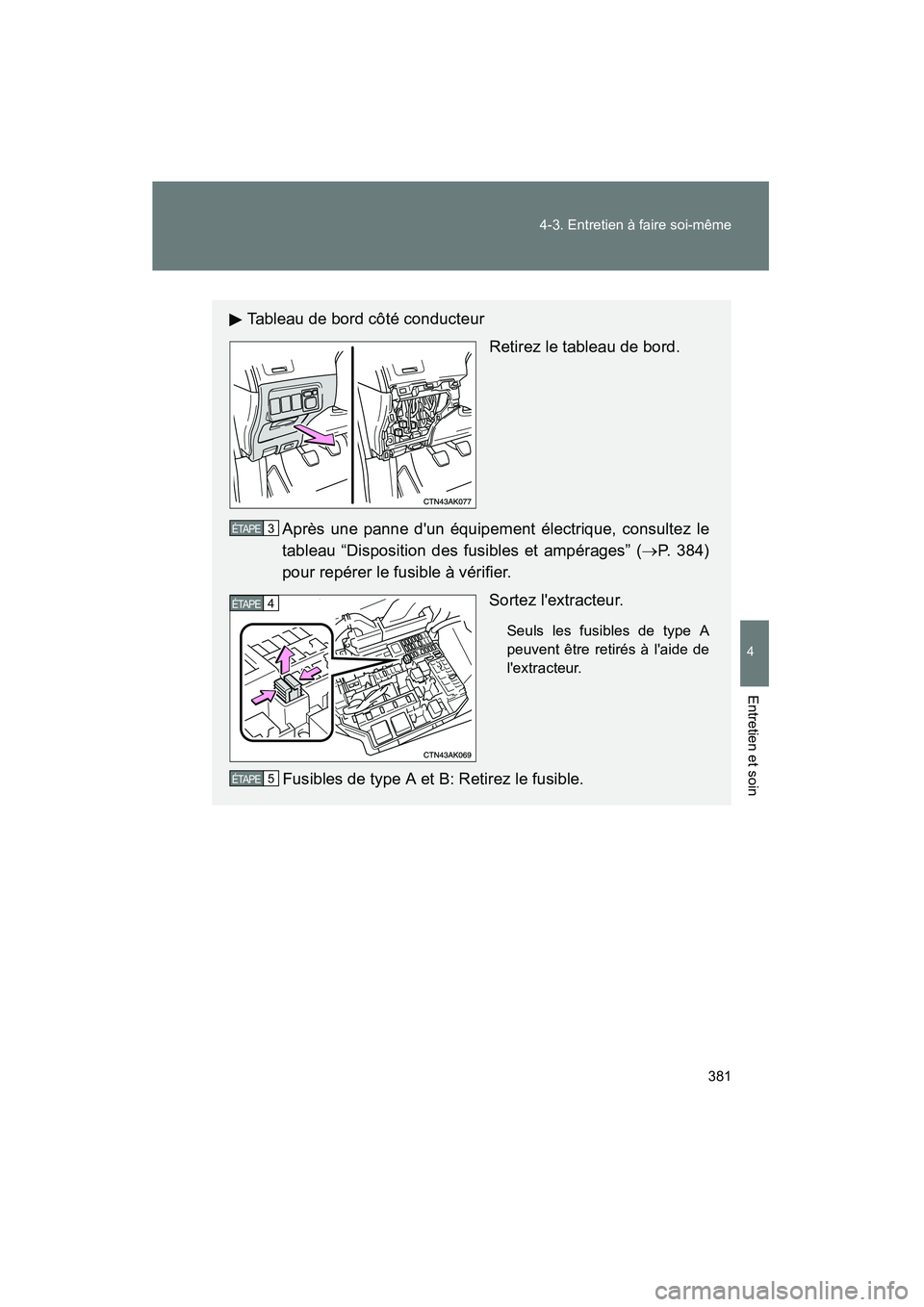

Tableau de bord côté conducteur
Retirez le tableau de bord.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 384)
pour repérer le fusible à vérifier.
Sortez l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Fusibles de type A et B: Retirez le fusible.
3ÉTAPE
4ÉTAPE
5ÉTAPE

382 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

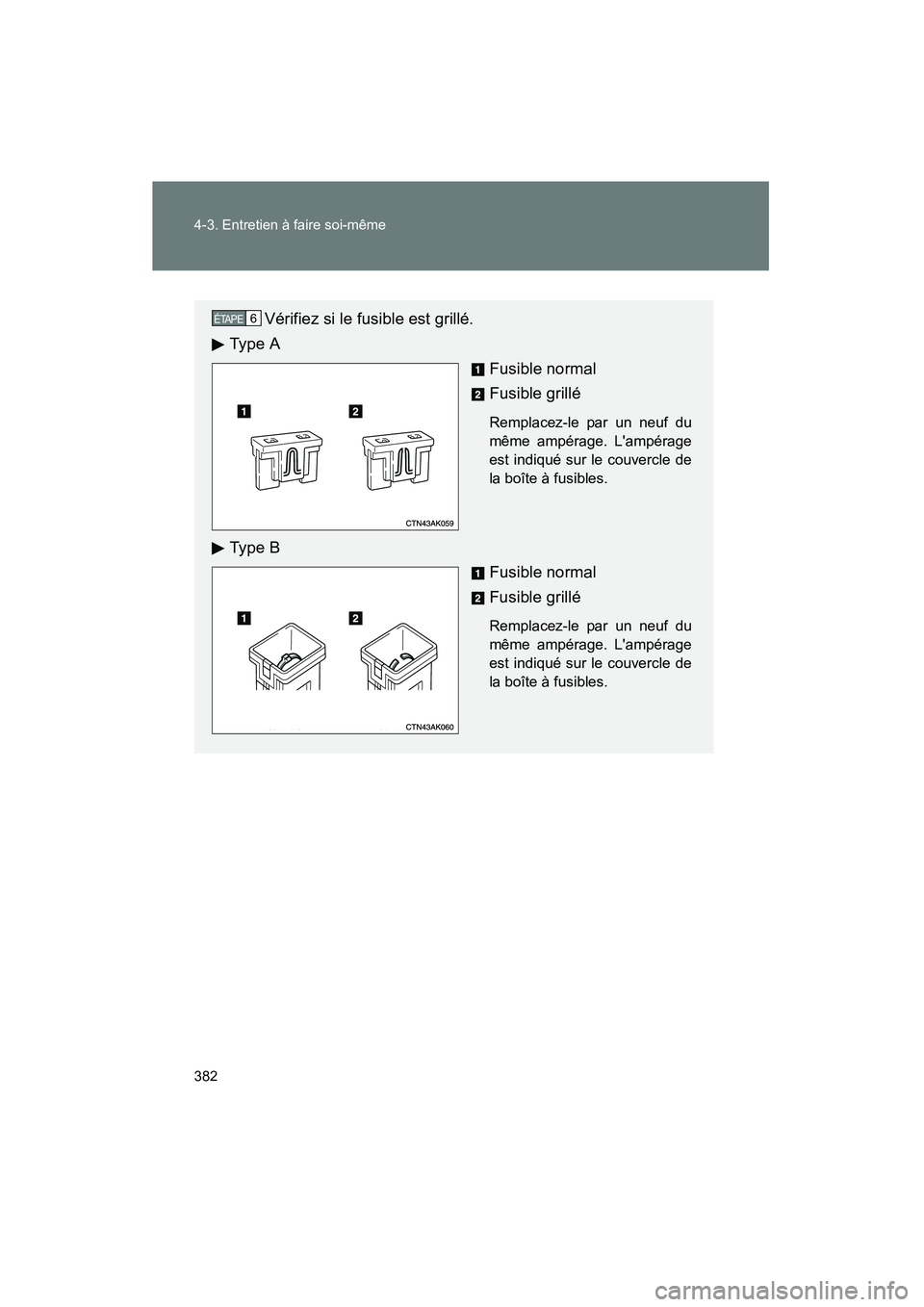

Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
6ÉTAPE

383
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

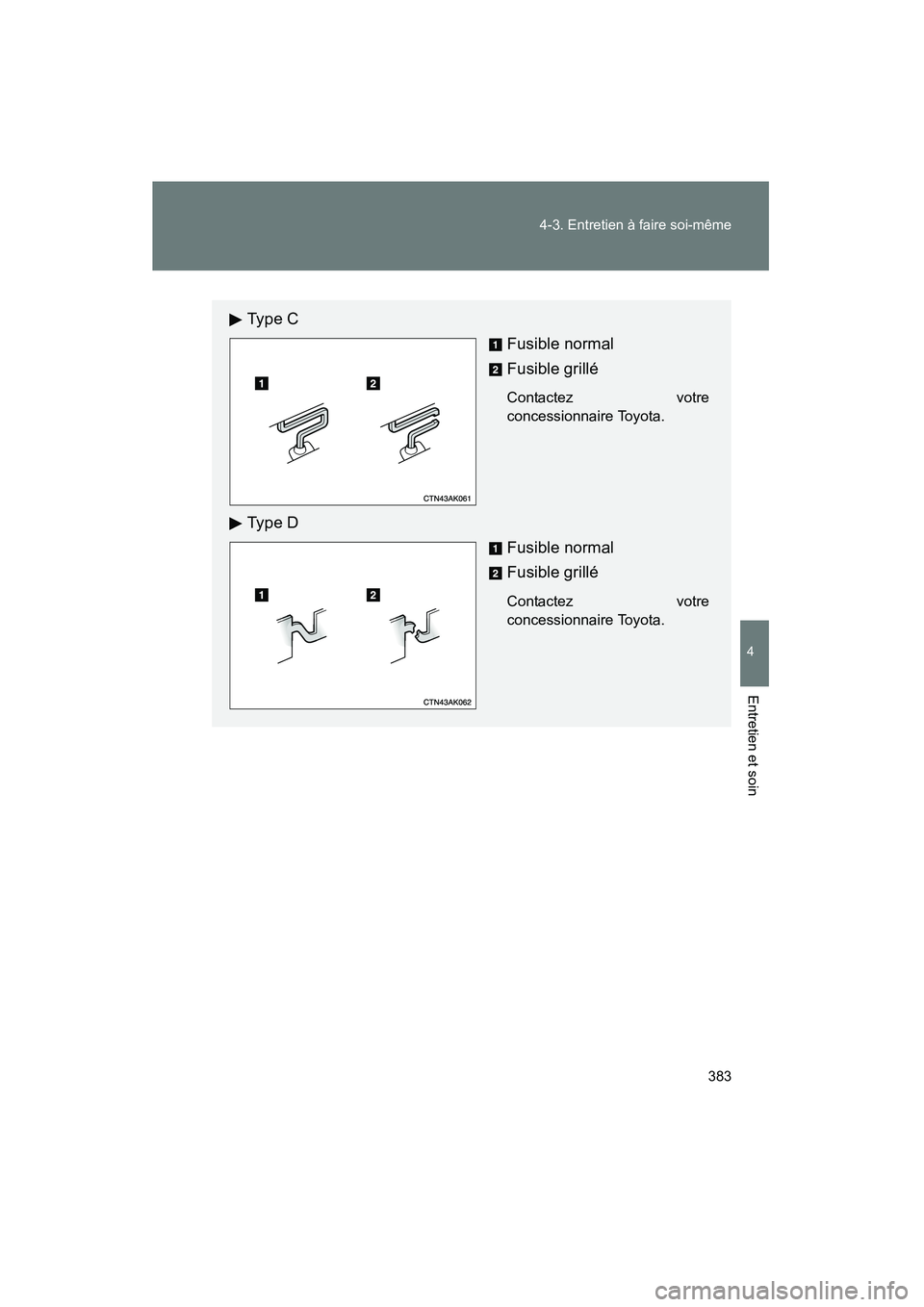

Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

384 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

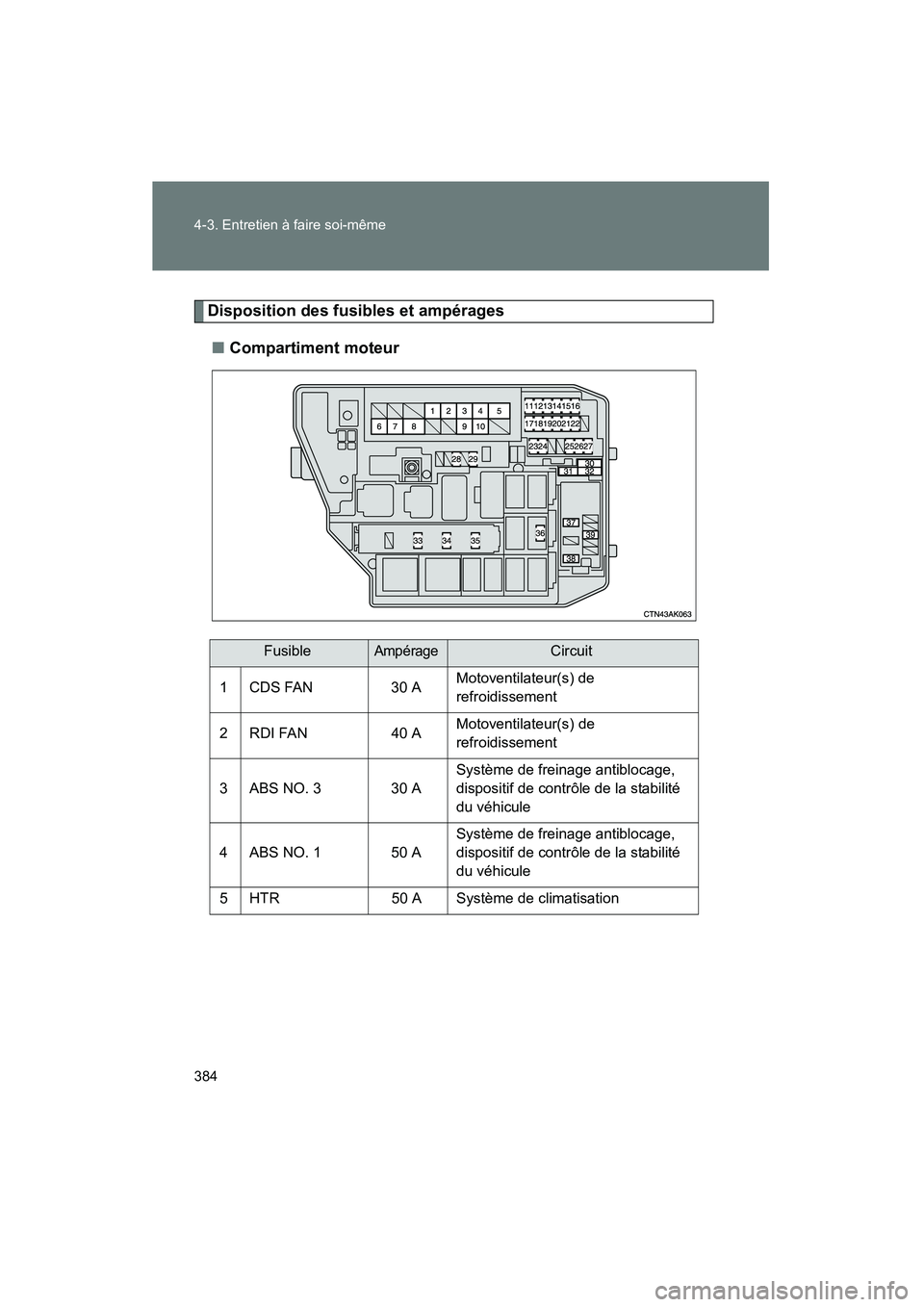

Disposition des fusibles et ampérages■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 AMotoventilateur(s) de
refroidissement
2 RDI FAN 40 AMotoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation

385
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

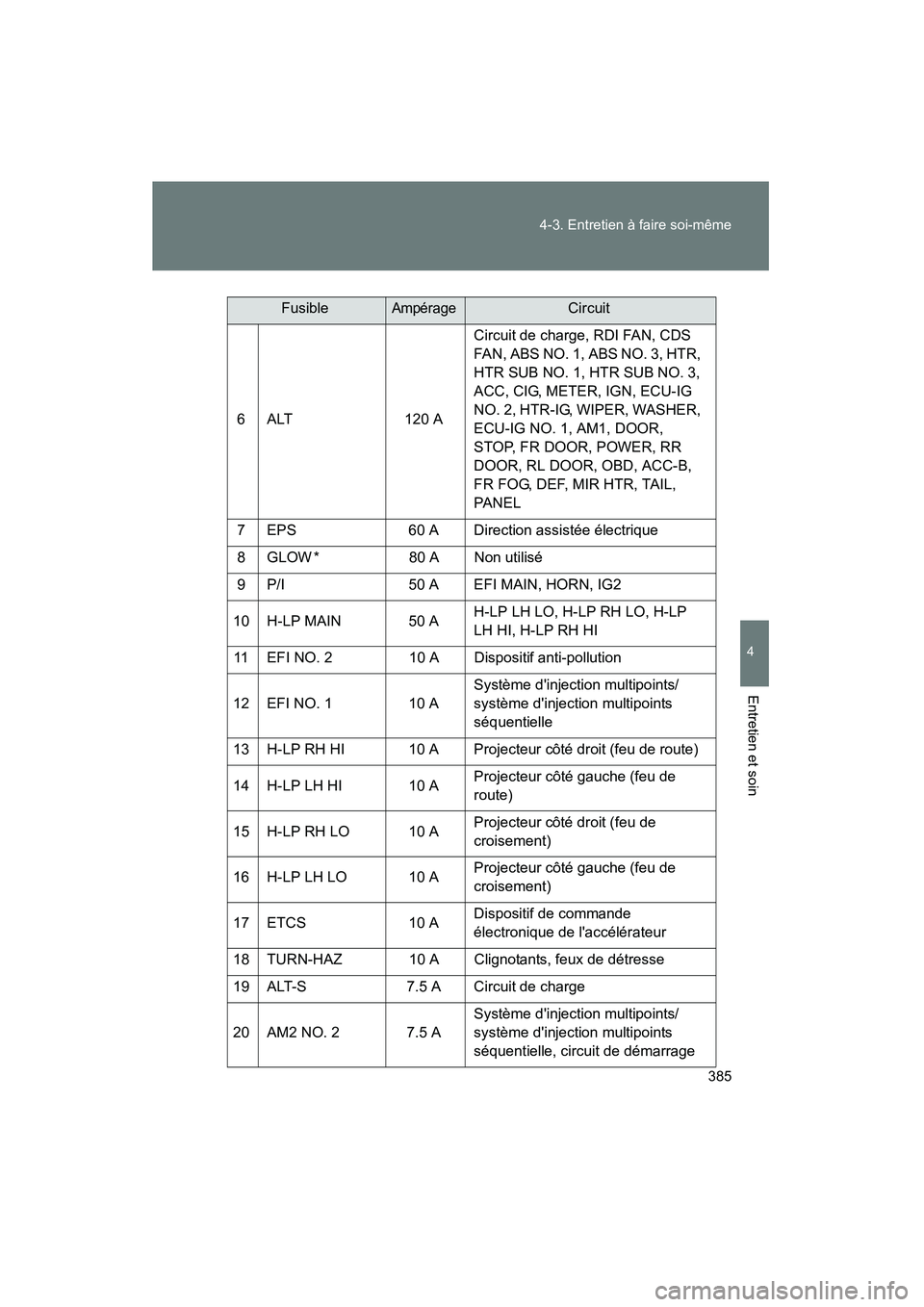

6 ALT
120 ACircuit de charge, RDI FAN, CDS
FAN, ABS NO. 1, ABS NO. 3, HTR,
HTR SUB NO. 1, HTR SUB NO. 3,
ACC, CIG, METER, IGN, ECU-IG
NO. 2, HTR-IG, WIPER, WASHER,
ECU-IG NO. 1, AM1, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
FR FOG, DEF, MIR HTR, TAIL,
PANEL
7 EPS 60 A Direction assistée électrique
8 GLOW * 80 A Non utilisé
9 P/I 50 A EFI MAIN, HORN, IG2
10 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
11 EFI NO. 2 10 A Dispositif anti-pollution
12 EFI NO. 1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
13 H-LP RH HI 10 A Projecteur côté droit (feu de route)
14 H-LP LH HI 10 A Projecteur côté gauche (feu de
route)
15 H-LP RH LO 10 A Projecteur côté droit (feu de
croisement)
16 H-LP LH LO 10 A Projecteur côté gauche (feu de
croisement)
17 ETCS 10 ADispositif de commande
électronique de l'accélérateur
18 TURN-HAZ 10 A Clignotants, feux de détresse
19 ALT-S 7.5 A Circuit de charge
20 AM2 NO. 2 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage
FusibleAmpérageCircuit

386 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

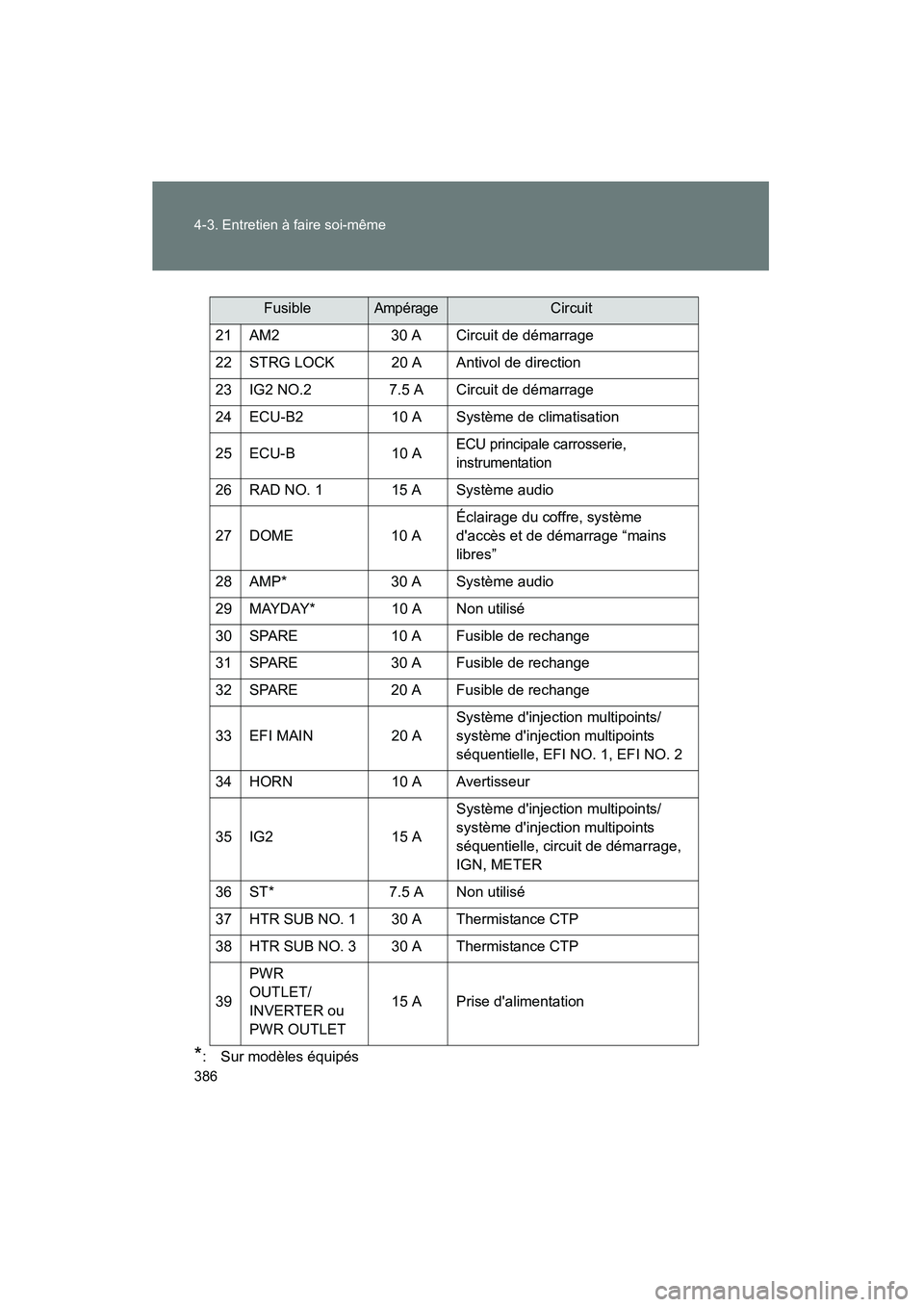

*: Sur modèles équipés21 AM2
30 A Circuit de démarrage
22 STRG LOCK 20 A Antivol de direction
23 IG2 NO.2 7.5 A Circuit de démarrage
24 ECU-B2 10 A Système de climatisation
25 ECU-B 10 A
ECU principale carrosserie,
instrumentation
26 RAD NO. 1 15 A Système audio
27 DOME10 AÉclairage du coffre, système
d'accès et de démarrage “mains
libres”
28 AMP* 30 A Système audio
29 MAYDAY* 10 A Non utilisé
30 SPARE 10 A Fusible de rechange
31 SPARE 30 A Fusible de rechange
32 SPARE 20 A Fusible de rechange
33 EFI MAIN 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO. 1, EFI NO. 2
34 HORN 10 A Avertisseur
35 IG2 15 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage,
IGN, METER
36 ST* 7.5 A Non utilisé
37 HTR SUB NO. 1 30 A Thermistance CTP
38 HTR SUB NO. 3 30 A Thermistance CTP
39 PWR
OUTLET/
INVERTER ou
PWR OUTLET 15 A Prise d'alimentation
FusibleAmpérageCircuit

387
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
■
Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 DEF 40 ADégivrage de la lunette arrière,
MIR HTR
2 PWR SEAT 30 A Siège électrique
3 TAIL 10 AFeux de stationnement, feux de
position, éclairages de plaque
d'immatriculation, feux de position
latéraux avant, système d'injection
multipoints/système d'injection
multipoints séquentielle, éclairages
du combiné d'instruments
4 PANEL 7.5 AÉclairage des boutons de
commande
5 FR DOOR 20 A Lève-vitres électriques, toit ouvrant
6 RL DOOR 20 A Lève-vitres électriques
7 RR DOOR 20 A Lève-vitres électriques
8 SUNROOF 20 A Toit ouvrant
9 CIG 15 A Allume-cigare
10 ACC 7.5 ARétroviseurs extérieurs, système
audio, ECU principale carrosserie
11 MIR HTR 10 ADégivrage des rétroviseurs
extérieurs

388 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

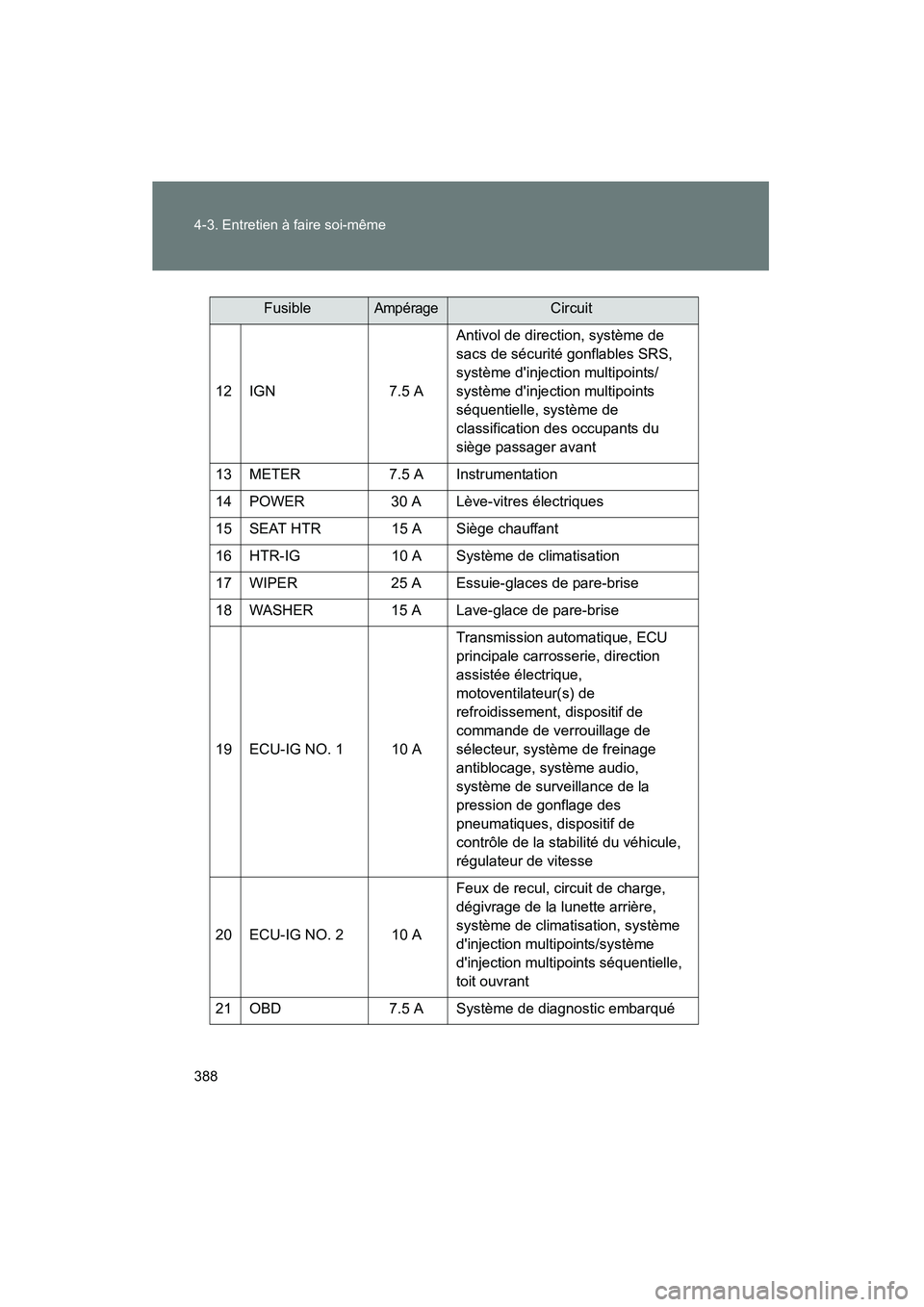

12 IGN7.5 AAntivol de direction, système de
sacs de sécurité gonflables SRS,
système d'injection multipoints/
système d'injection multipoints
séquentielle, système de
classification des occupants du
siège passager avant
13 METER 7.5 A Instrumentation
14 POWER 30 A Lève-vitres électriques
15 SEAT HTR 15 A Siège chauffant
16 HTR-IG 10 A Système de climatisation
17 WIPER 25 A Essuie-glaces de pare-brise
18 WASHER 15 A Lave-glace de pare-brise
19 ECU-IG NO. 1 10 A Transmission automatique, ECU
principale carrosserie, direction
assistée électrique,
motoventilateur(s) de
refroidissement, dispositif de
commande de verrouillage de
sélecteur, système de freinage
antiblocage, système audio,
système de surveillance de la
pression de gonflage des
pneumatiques, dispositif de
contrôle de la stabilité du véhicule,
régulateur de vitesse
20 ECU-IG NO. 2 10 A Feux de recul, circuit de charge,
dégivrage de la lunette arrière,
système de climatisation, système
d'injection multipoints/système
d'injection multipoints séquentielle,
toit ouvrant
21 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit
