TOYOTA COROLLA 2009 Manuel du propriétaire (in French)

479
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)

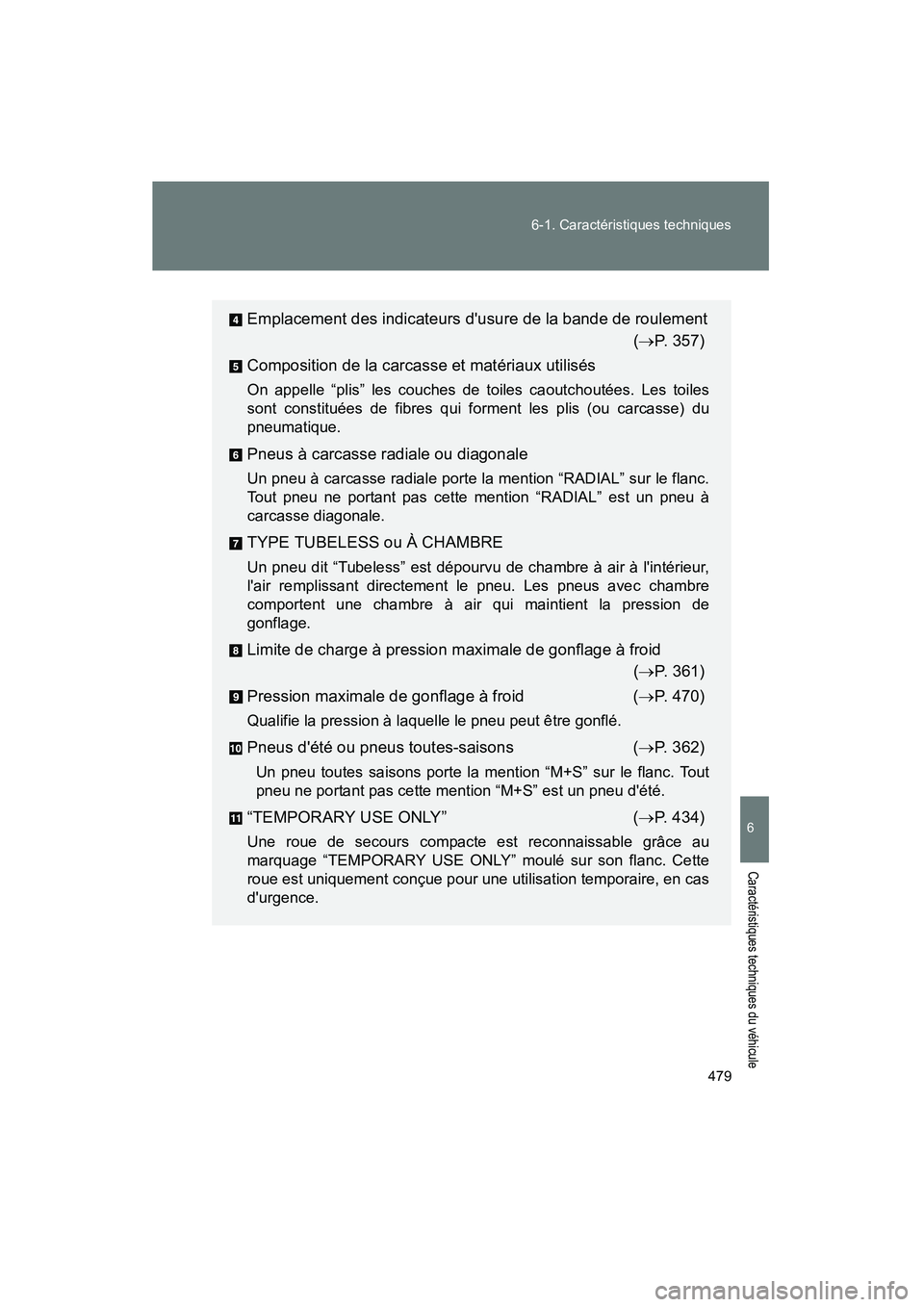

Emplacement des indicateurs d'usure de la bande de roulement
(→P. 357)
Composition de la carcasse et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles
sont constituées de fibres qui forment les plis (ou carcasse) du
pneumatique.
Pneus à carcasse radiale ou diagonale
Un pneu à carcasse radiale porte la mention “RADIAL” sur le flanc.
Tout pneu ne portant pas cette mention “RADIAL” est un pneu à
carcasse diagonale.
TYPE TUBELESS ou À CHAMBRE
Un pneu dit “Tubeless” est dépourvu de chambre à air à l'intérieur,
l'air remplissant directement le pneu. Les pneus avec chambre
comportent une chambre à air qui maintient la pression de
gonflage.
Limite de charge à pression maximale de gonflage à froid (→P. 361)
Pression maximale de gonflage à froid (→ P. 470)
Qualifie la pression à laquelle le pneu peut être gonflé.
Pneus d'été ou pneus toutes-saisons (→ P. 362)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout
pneu ne portant pas cette mention “M+S” est un pneu d'été.
“TEMPORARY USE ONLY” (→ P. 434)
Une roue de secours compacte est reconnaissable grâce au
marquage “TEMPORARY USE ONLY” moulé sur son flanc. Cette
roue est uniquement conçue pour une utilisation temporaire, en cas
d'urgence.

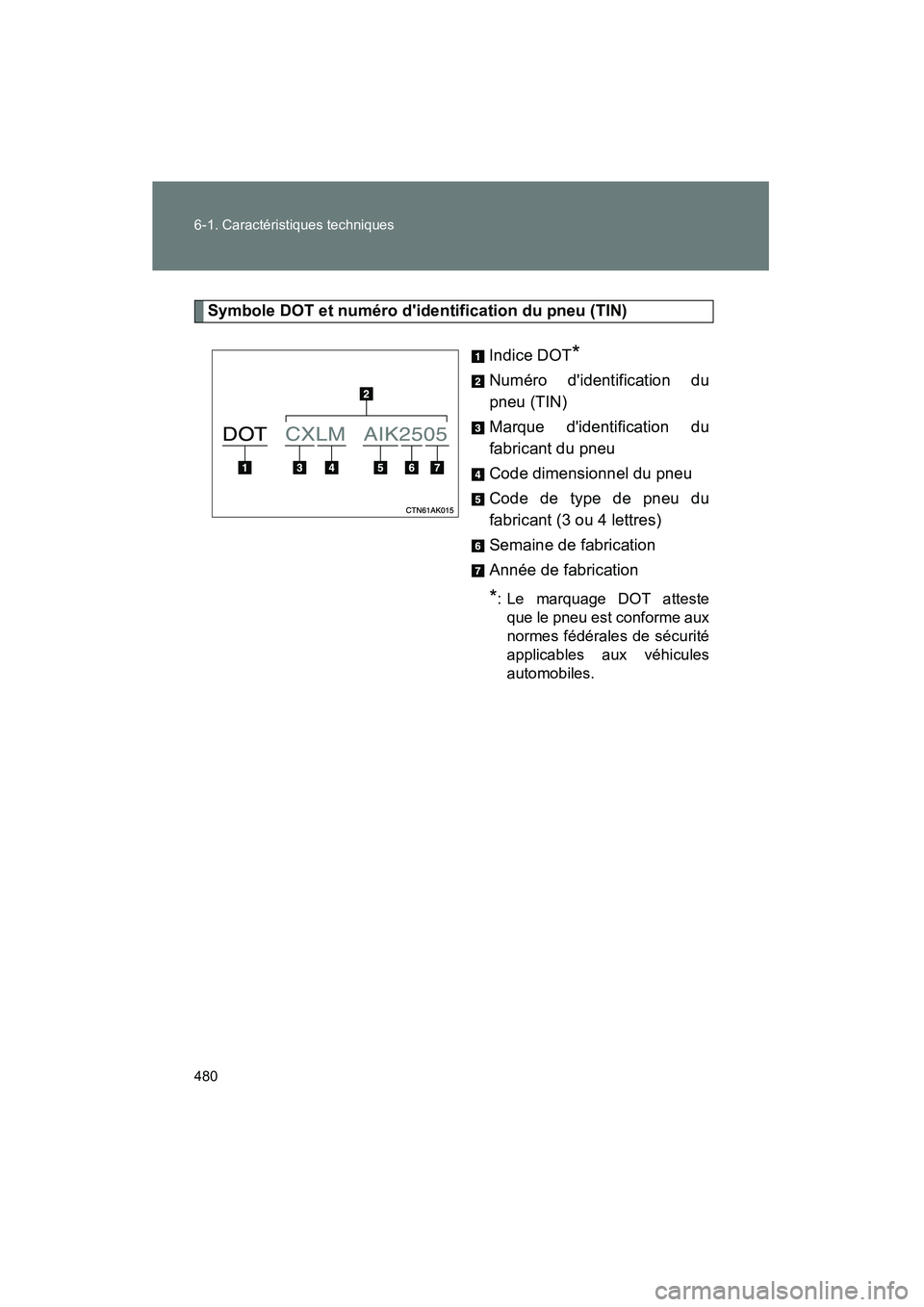

480 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Symbole DOT et numéro d'identification du pneu (TIN)Indice DOT
*
Numéro d'identification du
pneu (TIN)
Marque d'identification du
fabricant du pneu
Code dimensionnel du pneu
Code de type de pneu du
fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
*: Le marquage DOT attesteque le pneu est conforme aux
normes fédérales de sécurité
applicables aux véhicules
automobiles.

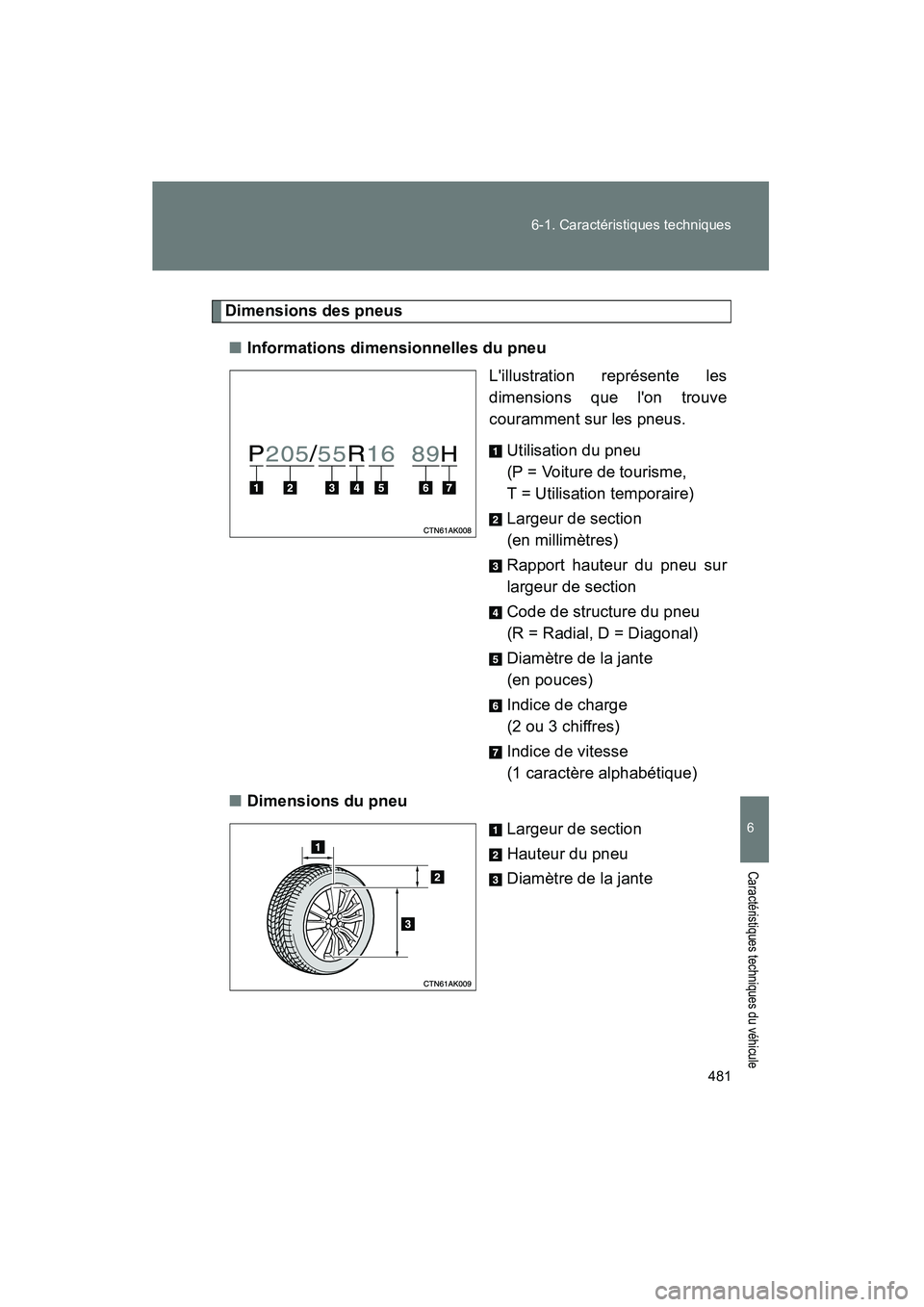

481
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Dimensions des pneus
■ Informations dimensionnelles du pneu
L'illustration représente les
dimensions que l'on trouve
couramment sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section
(en millimètres)
Rapport hauteur du pneu sur
largeur de section
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante
(en pouces)
Indice de charge
(2 ou 3 chiffres)
Indice de vitesse
(1 caractère alphabétique)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la jante

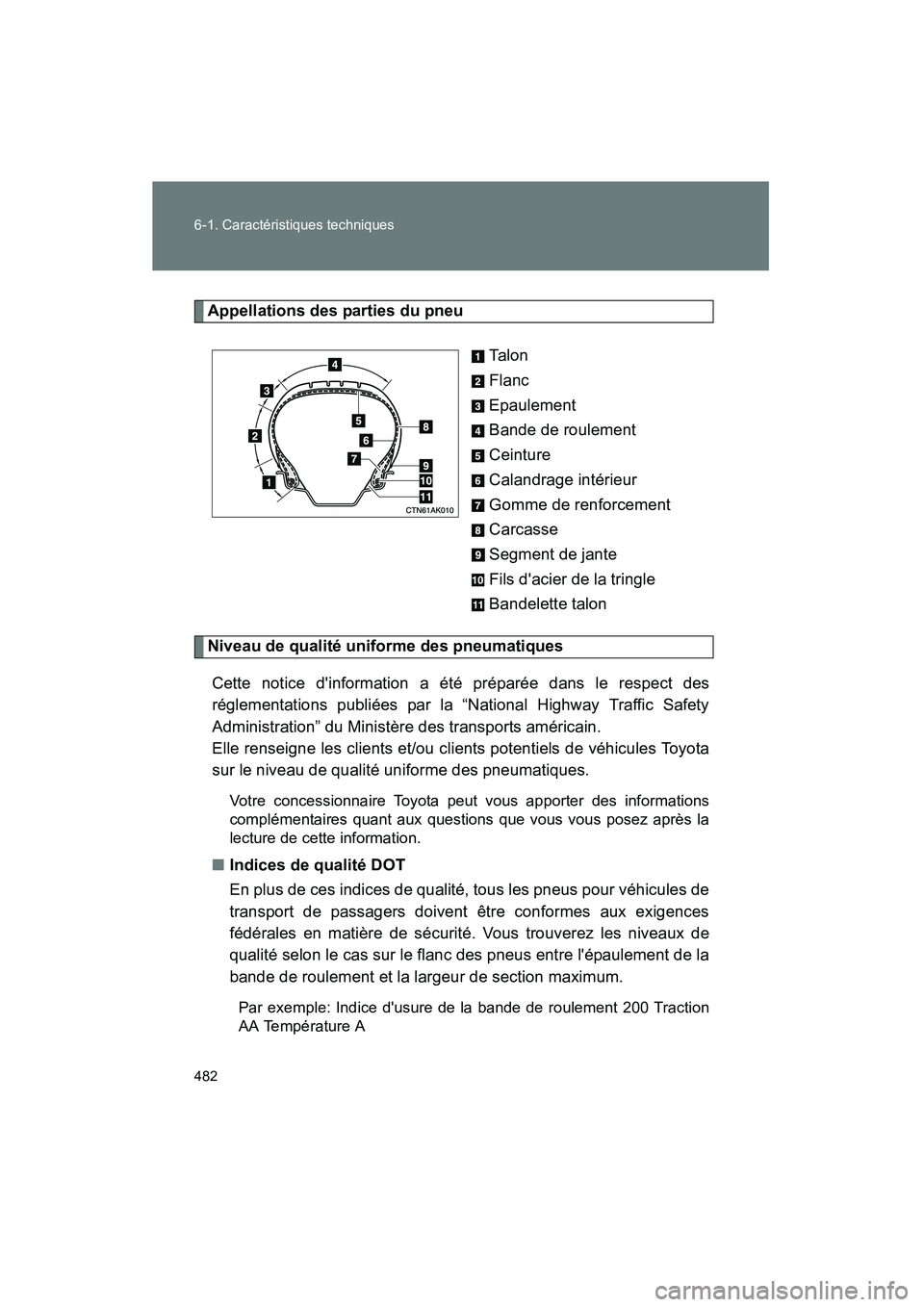

482 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Appellations des parties du pneuTa l o n
Flanc
Epaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renforcement
Carcasse
Segment de jante
Fils d'acier de la tringle
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée dans le respect des
réglementations publiées par la “National Highway Traffic Safety
Administration” du Ministère des transports américain.
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires quant aux questions que vous vous posez après la
lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez les niveaux de
qualité selon le cas sur le flanc des pneus entre l'épaulement de la
bande de roulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A

483
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
■

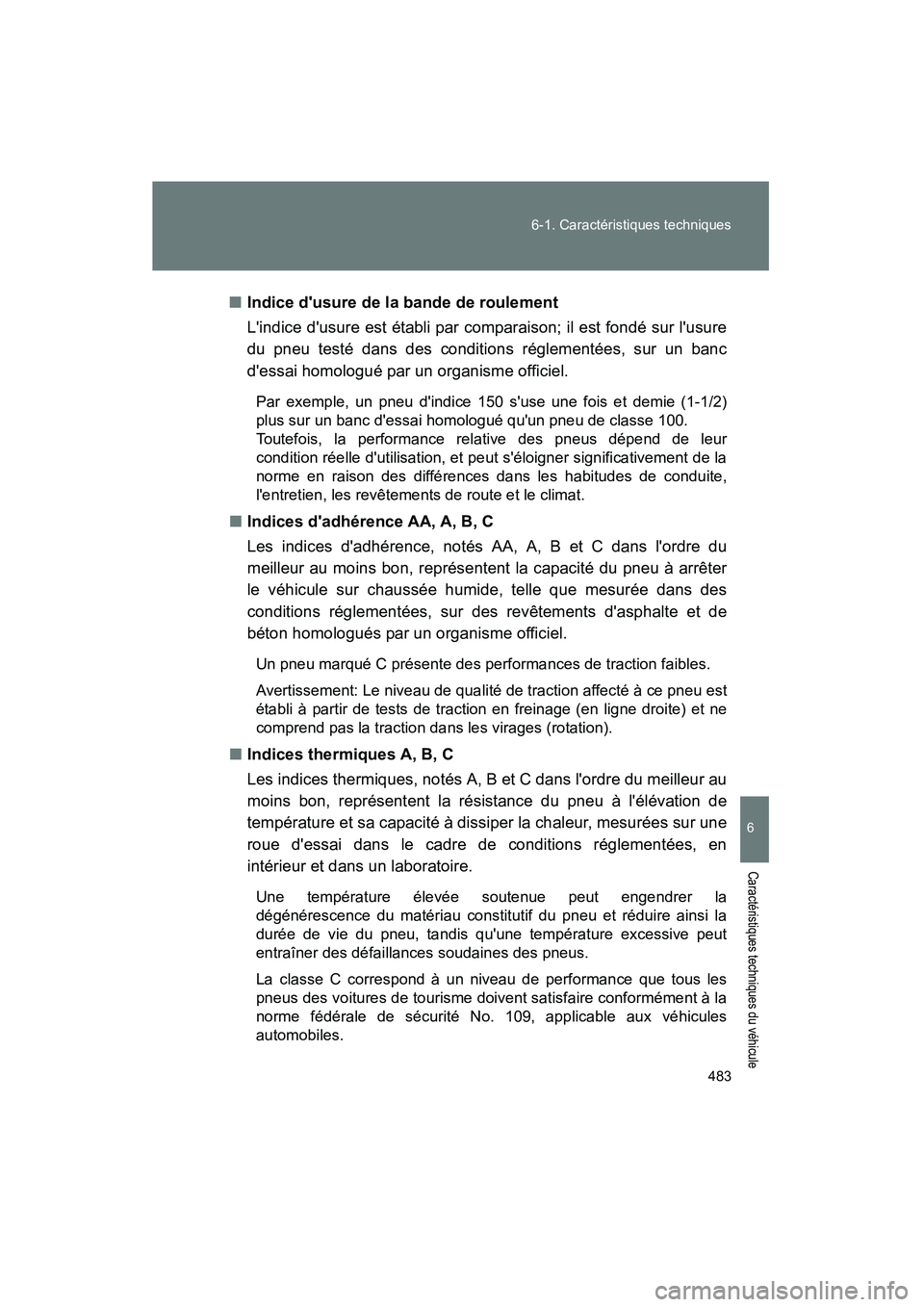

Indice d'usure de la bande de roulement
L'indice d'usure est établi par comparaison; il est fondé sur l'usure
du pneu testé dans des conditions réglementées, sur un banc
d'essai homologué par un organisme officiel.
Par exemple, un pneu d'indice 150 s'use une fois et demie (1-1/2)
plus sur un banc d'essai homologué qu'un pneu de classe 100.
Toutefois, la performance relative des pneus dépend de leur
condition réelle d'utilisation, et peut s'éloigner significativement de la
norme en raison des différences dans les habitudes de conduite,
l'entretien, les revêtements de route et le climat.
■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du
meilleur au moins bon, représentent la capacité du pneu à arrêter
le véhicule sur chaussée humide, telle que mesurée dans des
conditions réglementées, sur des revêtements d'asphalte et de
béton homologués par un organisme officiel.
Un pneu marqué C présente des performances de traction faibles.
Avertissement: Le niveau de qualité de traction affecté à ce pneu est
établi à partir de tests de traction en freinage (en ligne droite) et ne
comprend pas la traction dans les virages (rotation).
■Indices thermiques A, B, C
Les indices thermiques, notés A, B et C dans l'ordre du meilleur au
moins bon, représentent la résistance du pneu à l'élévation de
température et sa capacité à dissiper la chaleur, mesurées sur une
roue d'essai dans le cadre de conditions réglementées, en
intérieur et dans un laboratoire.
Une température élevée soutenue peut engendrer la
dégénérescence du matériau constitutif du pneu et réduire ainsi la
durée de vie du pneu, tandis qu'une température excessive peut
entraîner des défaillances soudaines des pneus.
La classe C correspond à un niveau de performance que tous les
pneus des voitures de tourisme doivent satisfaire conformément à la
norme fédérale de sécurité No. 109, applicable aux véhicules
automobiles.

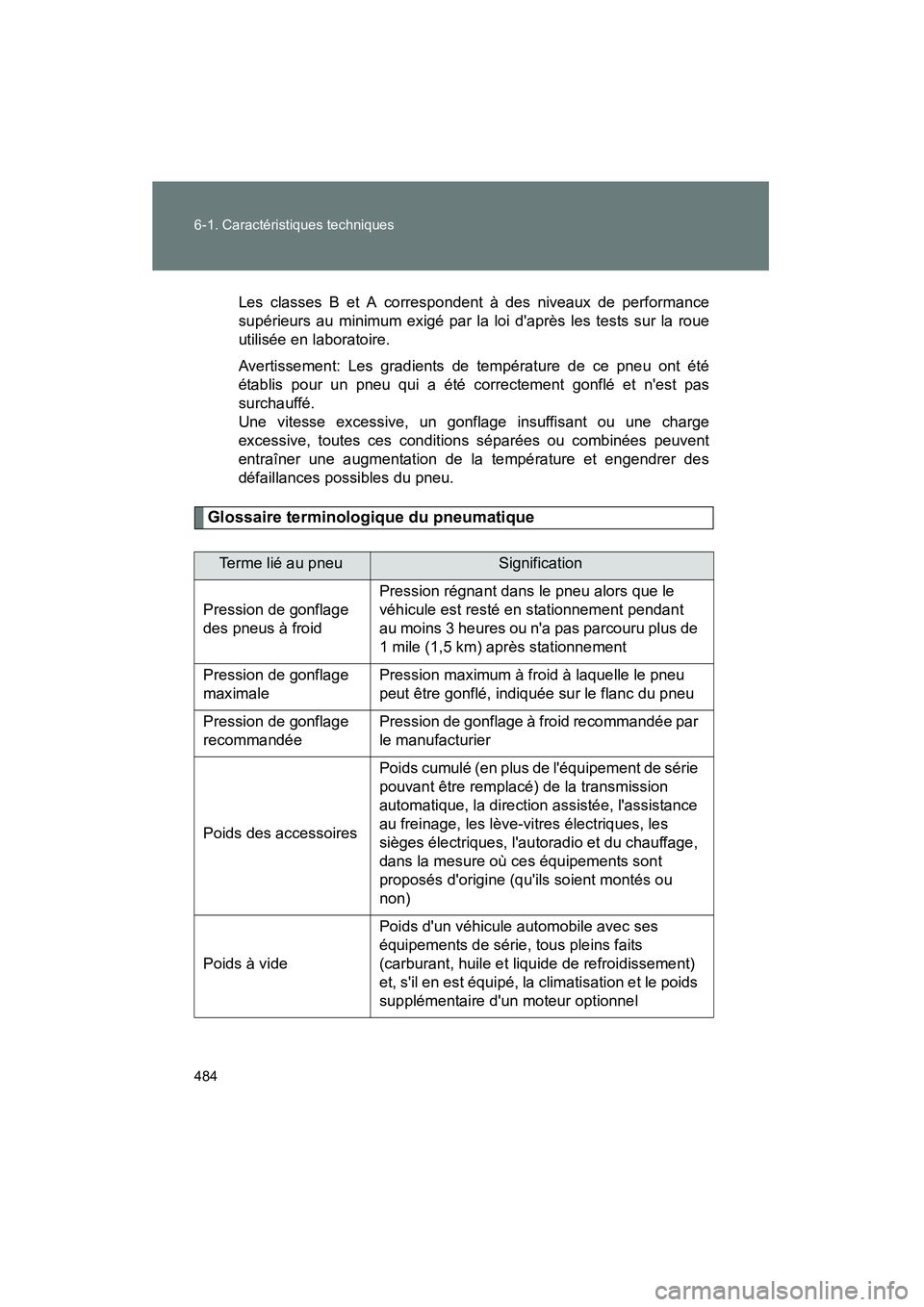

484 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Les classes B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: Les gradients de température de ce pneu ont été
établis pour un pneu qui a été correctement gonflé et n'est pas
surchauffé.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive, toutes ces conditions séparées ou combinées peuvent
entraîner une augmentation de la température et engendrer des
défaillances possibles du pneu.
Glossaire terminologique du pneumatique
Terme lié au pneuSignification
Pression de gonflage
des pneus à froid Pression régnant dans le pneu alors que le
véhicule est resté en stationnement pendant
au moins 3 heures ou n'a pas parcouru plus de
1 mile (1,5 km) après stationnement
Pression de gonflage
maximale Pression maximum à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le manufacturier
Poids des accessoires Poids cumulé (en plus de l'équipement de série
pouvant être remplacé) de la transmission
automatique, la direction assistée, l'assistance
au freinage, les lève-vitres électriques, les
sièges électriques, l'autoradio et du chauffage,
dans la mesure où ces équipements sont
proposés d'origine (qu'ils soient montés ou
non)
Poids à vide Poids d'un véhicule automobile avec ses
équipements de série, tous pleins faits
(carburant, huile et liquide de refroidissement)
et, s'il en est équipé, la climatisation et le poids
supplémentaire d'un moteur optionnel

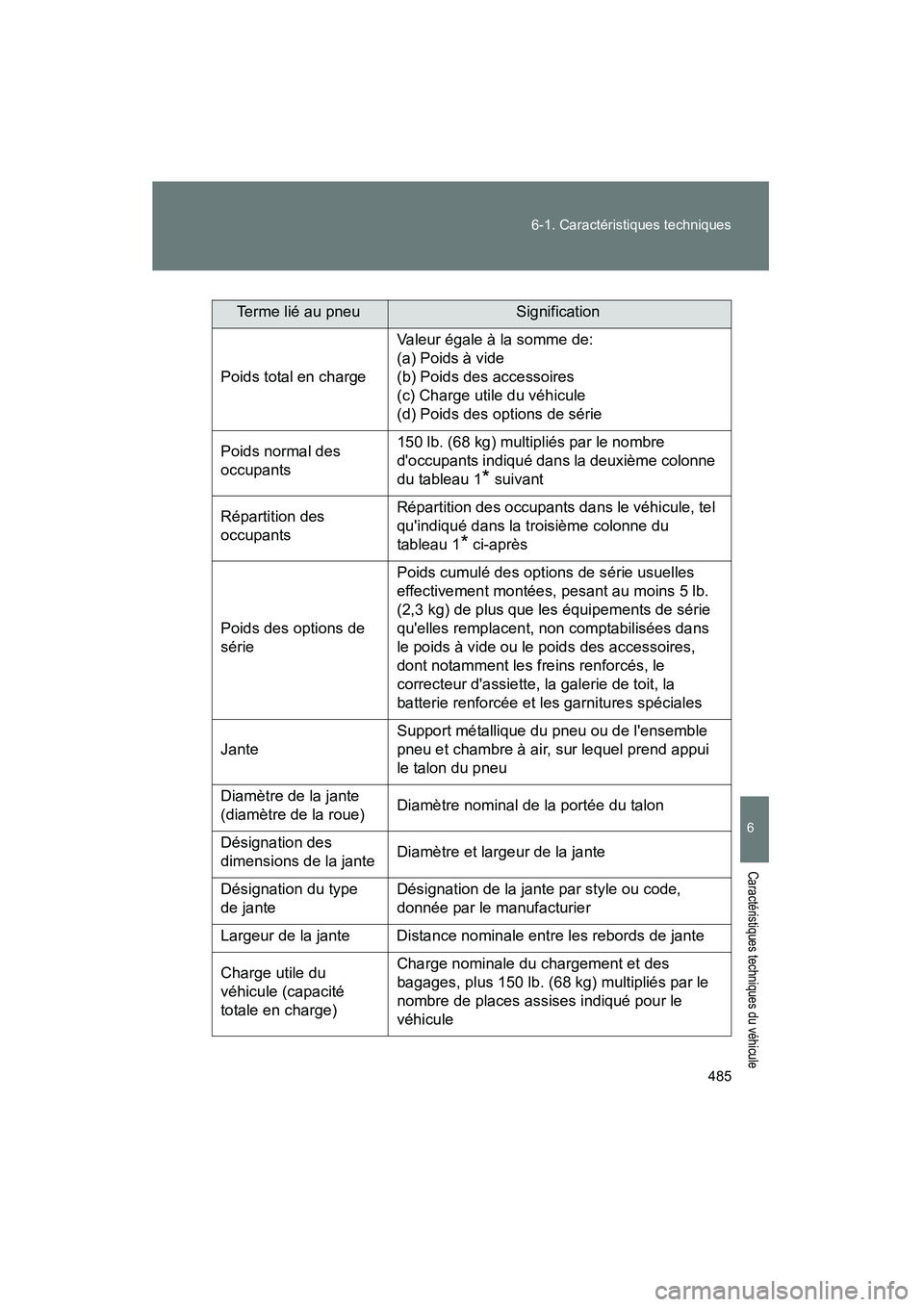

485
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Terme lié au pneuSignification
Poids total en charge Valeur égale à la somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants 150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième colonne
du tableau 1
* suivant
Répartition des
occupants Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1
* ci-après
Poids des options de
série Poids cumulé des options de série usuelles
effectivement montées, pesant au moins 5 lb.
(2,3 kg) de plus que les équipements de série
qu'elles remplacent, non comptabilisées dans
le poids à vide ou le poids des accessoires,
dont notamment les freins renforcés, le
correcteur d'assiette, la galerie de toit, la
batterie renforcée et les garnitures spéciales
Jante Support métallique du pneu ou de l'ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(diamètre de la roue) Diamètre nominal de la portée du talon
Désignation des
dimensions de la jante Diamètre et largeur de la jante
Désignation du type
de jante Désignation de la jante par style ou code,
donnée par le manufacturier
Largeur de la jante Distance nominale entre les rebords de jante
Charge utile du
véhicule (capacité
totale en charge) Charge nominale du chargement et des
bagages, plus 150 lb. (68 kg) multipliés par le
nombre de places assises indiqué pour le
véhicule

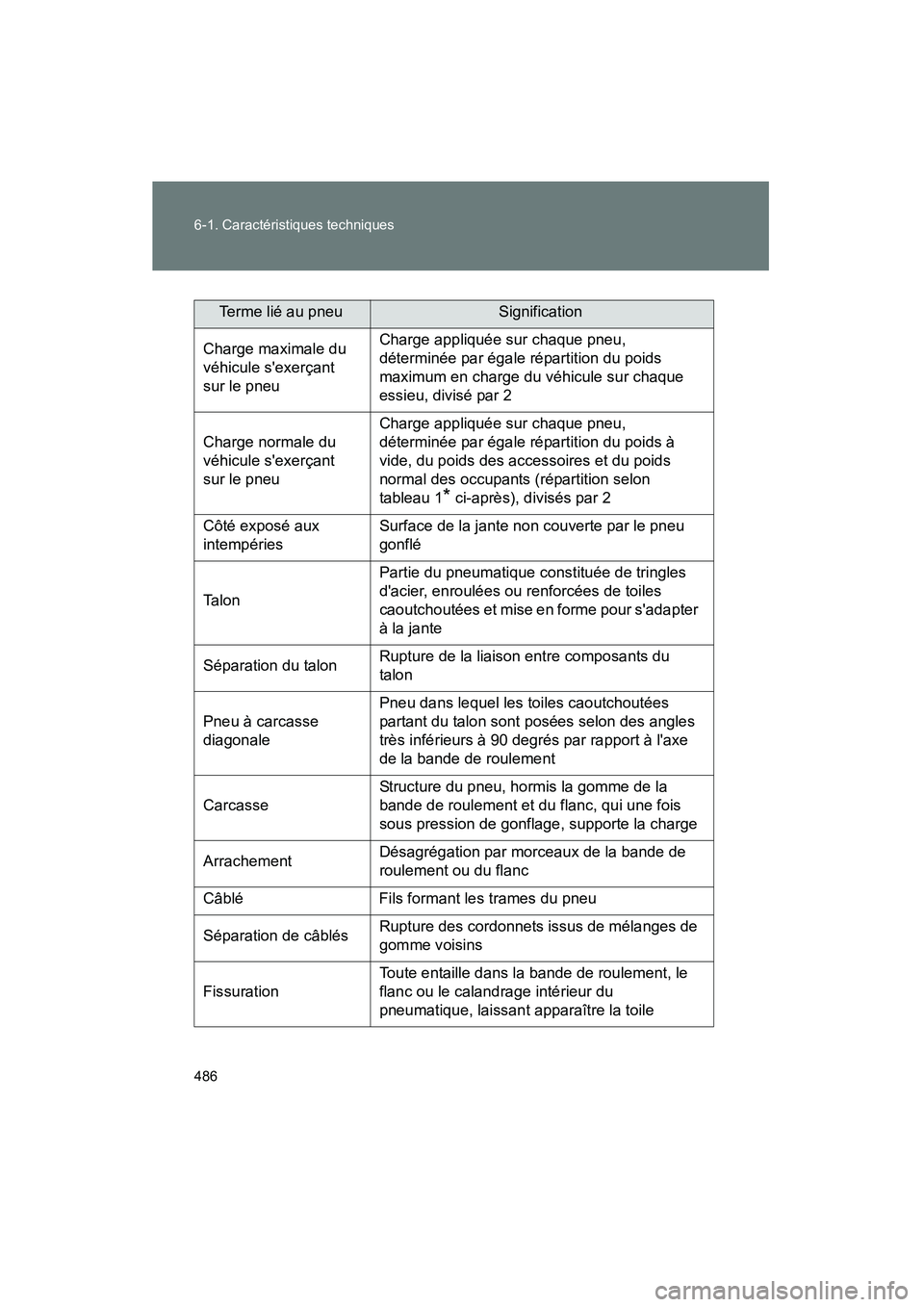

486 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Terme lié au pneuSignification
Charge maximale du
véhicule s'exerçant
sur le pneu Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids
maximum en charge du véhicule sur chaque
essieu, divisé par 2
Charge normale du
véhicule s'exerçant
sur le pneu Charge appliquée sur chaque pneu,
déterminée par égale répartition du poids à
vide, du poids des accessoires et du poids
normal des occupants (répartition selon
tableau 1
* ci-après), divisés par 2
Côté exposé aux
intempéries Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneumatique constituée de tringles
d'acier, enroulées ou renforcées de toiles
caoutchoutées et mise en forme pour s'adapter
à la jante
Séparation du talon Rupture de la liaison entre composants du
talon
Pneu à carcasse
diagonale Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées selon des angles
très inférieurs à 90 degrés par rapport à l'axe
de la bande de roulement
Carcasse Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
Arrachement Désagrégation par morceaux de la bande de
roulement ou du flanc
Câblé Fils formant les trames du pneu
Séparation de câblés Rupture des cordonnets issus de mélanges de
gomme voisins
Fissuration Toute entaille dans la bande de roulement, le
flanc ou le calandrage intérieur du
pneumatique, laissant apparaître la toile

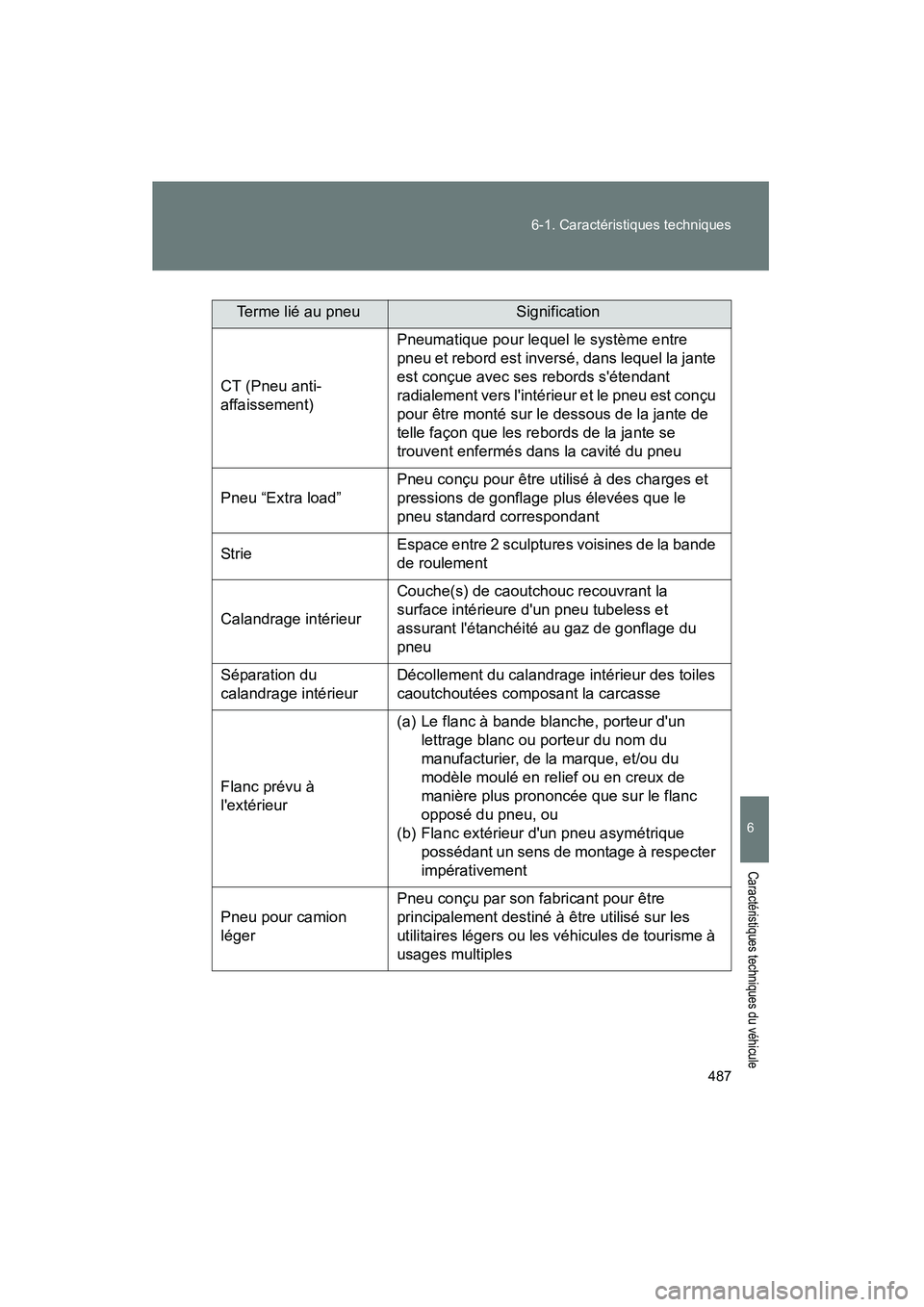

487
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Terme lié au pneuSignification
CT (Pneu anti-
affaissement) Pneumatique pour lequel le système entre
pneu et rebord est inversé, dans lequel la jante
est conçue avec ses rebords s'étendant
radialement vers l'intérieur et le pneu est conçu
pour être monté sur le dessous de la jante de
telle façon que les rebords de la jante se
trouvent enfermés dans la cavité du pneu
Pneu “Extra load” Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Strie Espace entre 2 sculptures voisines de la bande
de roulement
Calandrage intérieur Couche(s) de caoutchouc recouvrant la
surface intérieure d'un pneu tubeless et
assurant l'étanchéité au gaz de gonflage du
pneu
Séparation du
calandrage intérieur Décollement du calandrage intérieur des toiles
caoutchoutées composant la carcasse
Flanc prévu à
l'extérieur (a) Le flanc à bande blanche, porteur d'un
lettrage blanc ou porteur du nom du
manufacturier, de la marque, et/ou du
modèle moulé en relief ou en creux de
manière plus prononcée que sur le flanc
opposé du pneu, ou
(b) Flanc extérieur d'un pneu asymétrique possédant un sens de montage à respecter
impérativement
Pneu pour camion
léger Pneu conçu par son fabricant pour être
principalement destiné à être utilisé sur les
utilitaires légers ou les véhicules de tourisme à
usages multiples

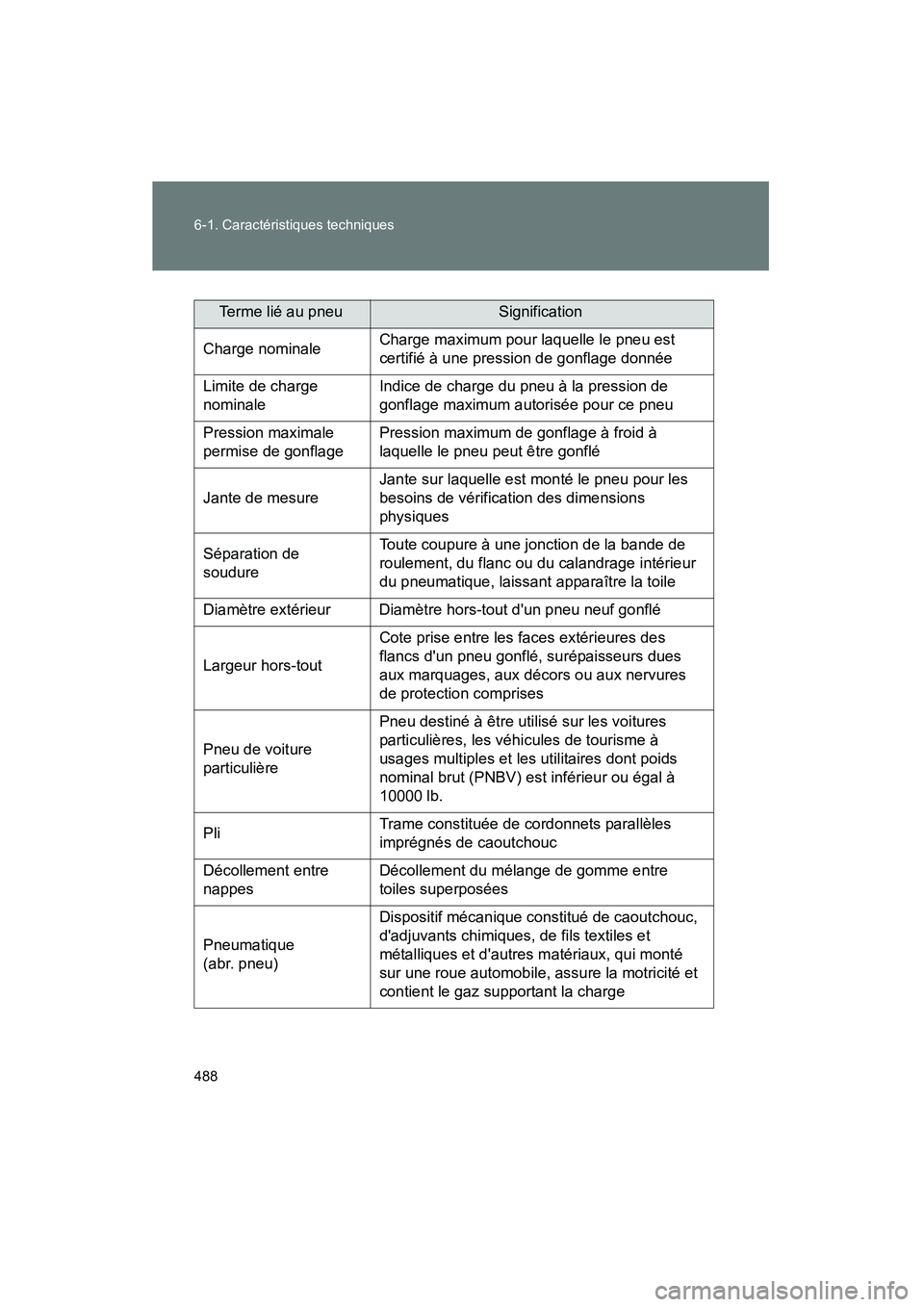

488 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Terme lié au pneuSignification
Charge nominale Charge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Limite de charge
nominale Indice de charge du pneu à la pression de
gonflage maximum autorisée pour ce pneu
Pression maximale
permise de gonflage Pression maximum de gonflage à froid à
laquelle le pneu peut être gonflé
Jante de mesure Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions
physiques
Séparation de
soudure Toute coupure à une jonction de la bande de
roulement, du flanc ou du calandrage intérieur
du pneumatique, laissant apparaître la toile
Diamètre extérieur Diamètre hors-tout d'un pneu neuf gonflé
Largeur hors-tout Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneu de voiture
particulière Pneu destiné à être utilisé sur les voitures
particulières, les véhicules de tourisme à
usages multiples et les utilitaires dont poids
nominal brut (PNBV) est inférieur ou égal à
10000 lb.
Pli Trame constituée de cordonnets parallèles
imprégnés de caoutchouc
Décollement entre
nappes Décollement du mélange de gomme entre
toiles superposées
Pneumatique
(abr. pneu) Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux, qui monté
sur une roue automobile, assure la motricité et
contient le gaz supportant la charge
