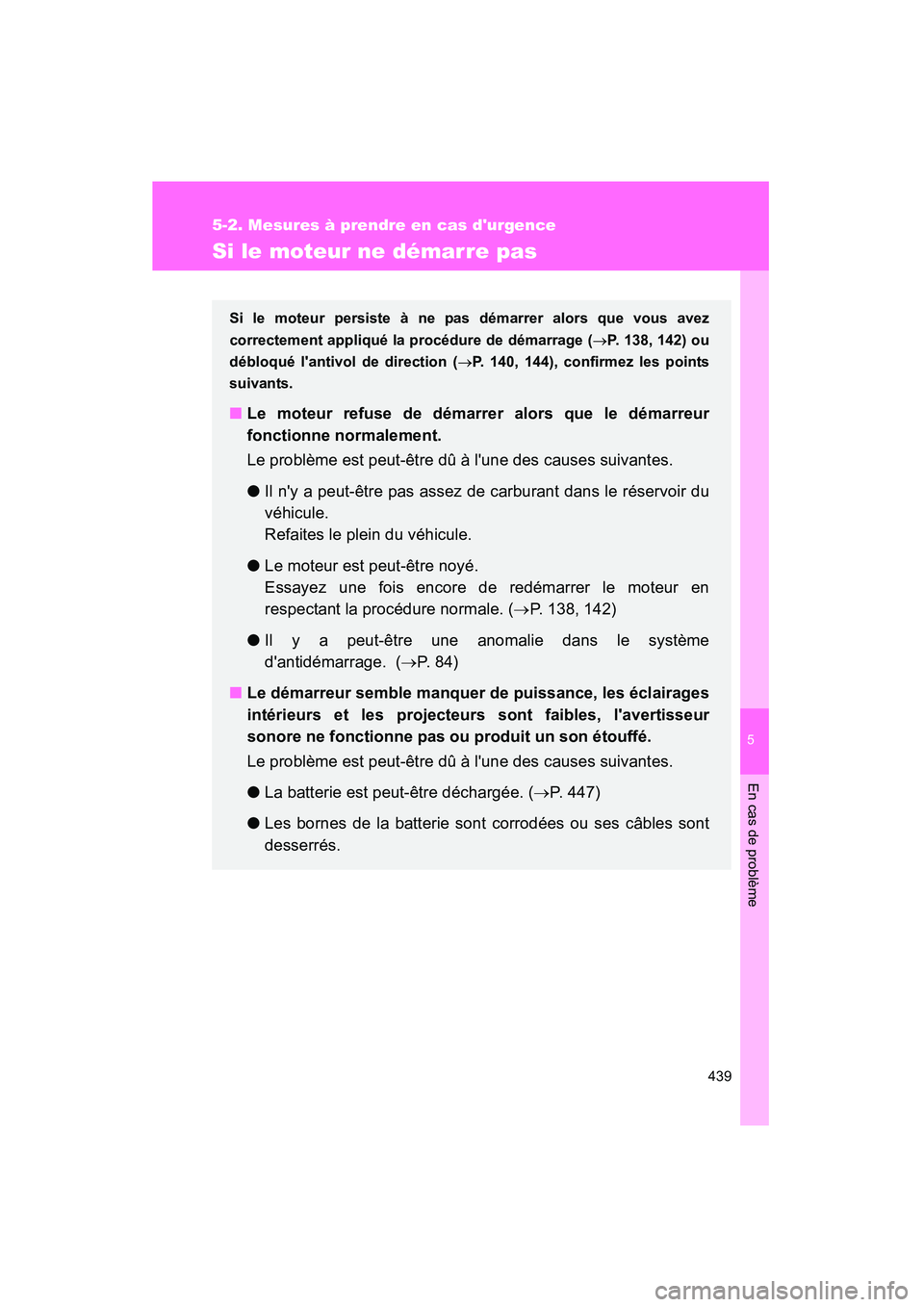

TOYOTA COROLLA 2009 Manuel du propriétaire (in French)

5
En cas de problème
439
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Si le moteur ne démarre pas
Si le moteur persiste à ne pas démarrer alors que vous avez
correctement appliqué la procédure de démarrage ( → P. 138, 142) ou
débloqué l'antivol de direction ( →P. 140, 144), confirmez les points
suivants.
■ Le moteur refuse de démarrer alors que le démarreur
fonctionne normalement.
Le problème est peut-être dû à l'une des causes suivantes.
●Il n'y a peut-être pas assez de carburant dans le réservoir du
véhicule.
Refaites le plein du véhicule.
● Le moteur est peut-être noyé.
Essayez une fois encore de redémarrer le moteur en
respectant la procédure normale. ( →P. 138, 142)
● Il y a peut-être une anomalie dans le système
d'antidémarrage. ( →P. 8 4 )
■ Le démarreur semble manquer de puissance, les éclairages
intérieurs et les projecteurs sont faibles, l'avertisseur
sonore ne fonctionne pas ou produit un son étouffé.
Le problème est peut-être dû à l'une des causes suivantes.
●La batterie est peut-être déchargée. ( →P. 447)
● Les bornes de la batterie sont corrodées ou ses câbles sont
desserrés.

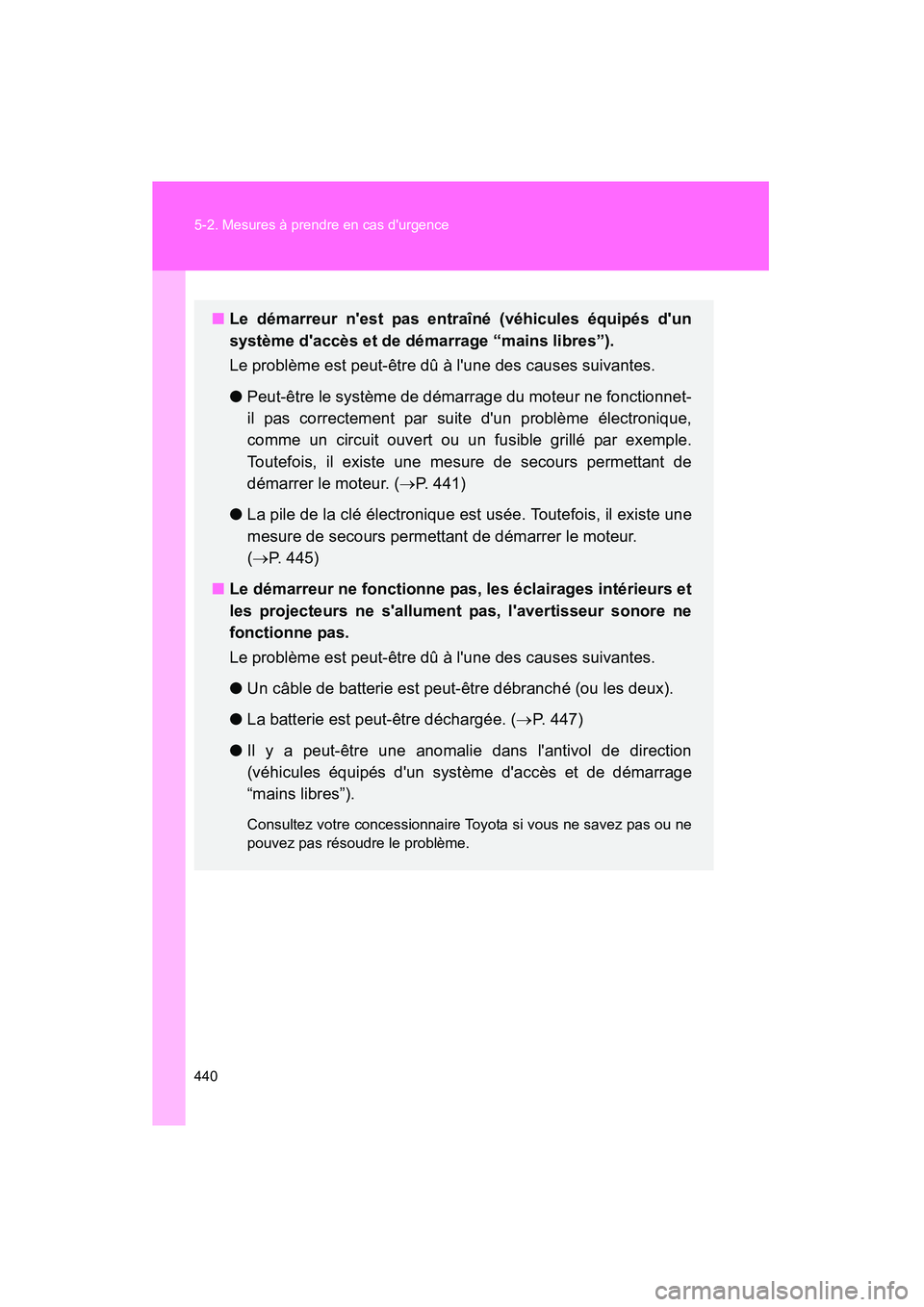

440 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
■Le démarreur n'est pas entraîné (véhicules équipés d'un
système d'accès et de démarrage “mains libres”).
Le problème est peut-être dû à l'une des causes suivantes.
● Peut-être le système de démarrage du moteur ne fonctionnet-
il pas correctement par suite d'un problème électronique,
comme un circuit ouvert ou un fusible grillé par exemple.
Toutefois, il existe une mesure de secours permettant de
démarrer le moteur. ( →P. 441)
● La pile de la clé électronique est usée. Toutefois, il existe une
mesure de secours permettant de démarrer le moteur.
(→ P. 445)
■ Le démarreur ne fonctionne pas, les éclairages intérieurs et
les projecteurs ne s'allument pas, l'avertisseur sonore ne
fonctionne pas.
Le problème est peut-être dû à l'une des causes suivantes.
● Un câble de batterie est peut-être débranché (ou les deux).
● La batterie est peut-être déchargée. ( →P. 447)
● Il y a peut-être une anomalie dans l'antivol de direction
(véhicules équipés d'un système d'accès et de démarrage
“mains libres”).
Consultez votre concessionnaire Toyota si vous ne savez pas ou ne
pouvez pas résoudre le problème.

5
En cas de problème

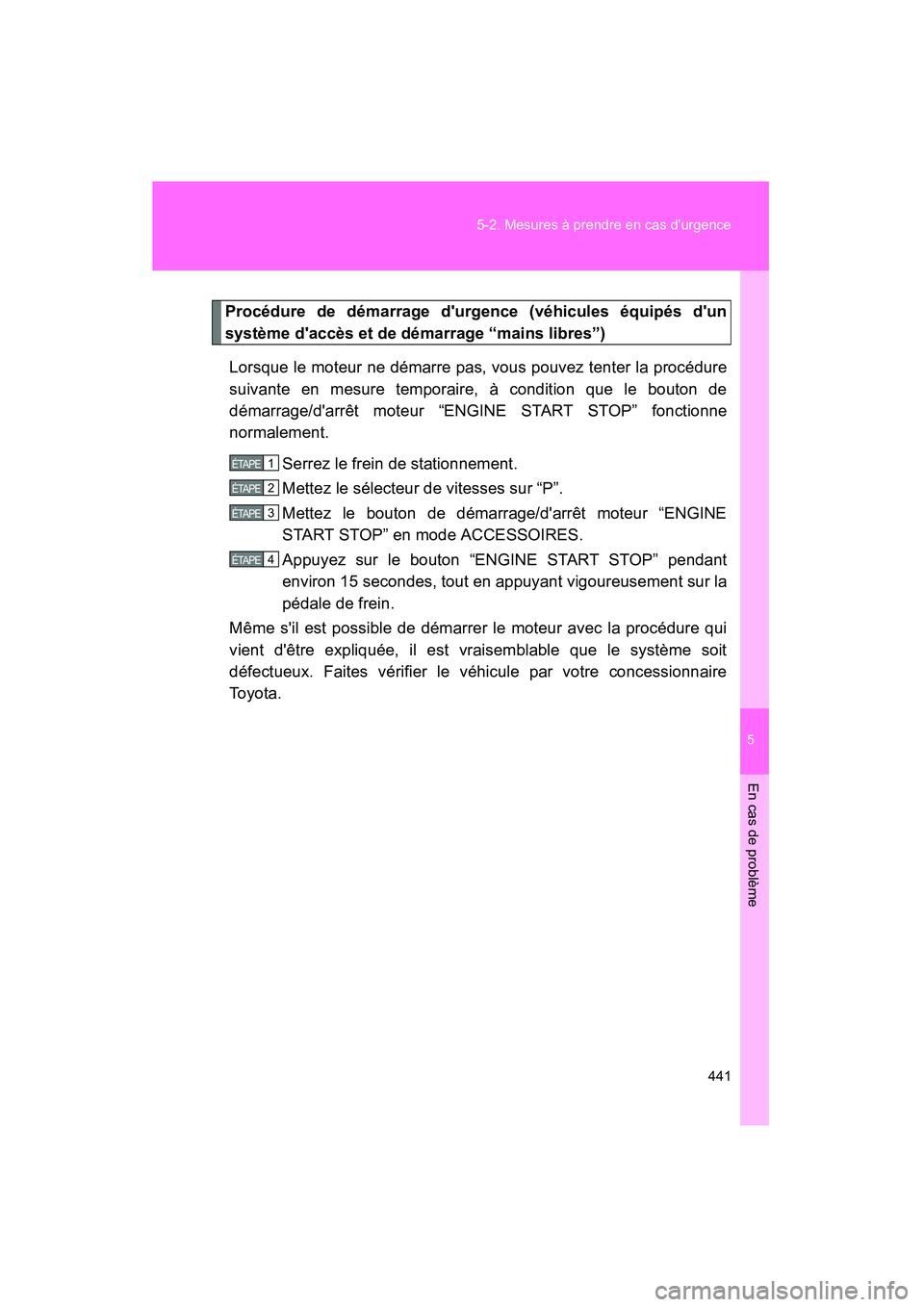

441
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Procédure de démarrage d'urgence (véhicules équipés d'un
système d'accès et de démarrage “mains libres”)
Lorsque le moteur ne démarre pas, vous pouvez tenter la procédure
suivante en mesure temporaire, à condition que le bouton de
démarrage/d'arrêt moteur “ENGINE START STOP” fonctionne
normalement. Serrez le frein de stationnement.
Mettez le sélecteur de vitesses sur “P”.
Mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode ACCESSOIRES.
Appuyez sur le bouton “ENGINE START STOP” pendant
environ 15 secondes, tout en appuyant vigoureusement sur la
pédale de frein.
Même s'il est possible de démarrer le moteur avec la procédure qui
vient d'être expliquée, il est vraisemblable que le système soit
défectueux. Faites vérifier le véhicule par votre concessionnaire
Toyota.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE

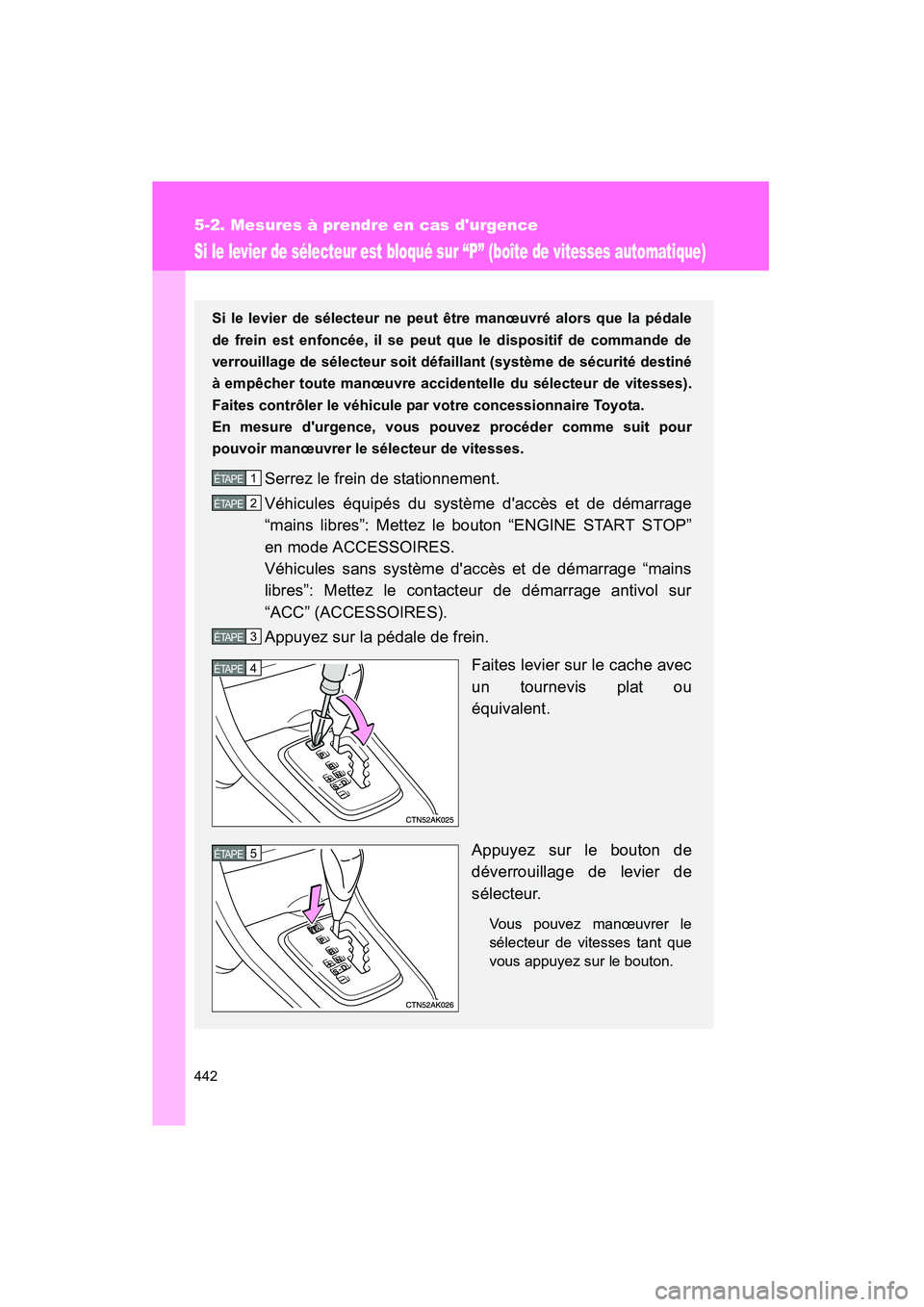

442
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Si le levier de sélecteur est bloqué sur “P” (boîte de vitesses automatique)
Si le levier de sélecteur ne peut être manœuvré alors que la pédale
de frein est enfoncée, il se peut que le dispositif de commande de
verrouillage de sélecteur soit défaillant (système de sécurité destiné
à empêcher toute manœuvre accidentelle du sélecteur de vitesses).
Faites contrôler le véhicule par votre concessionnaire Toyota.
En mesure d'urgence, vous pouvez procéder comme suit pour
pouvoir manœuvrer le sélecteur de vitesses.
Serrez le frein de stationnement.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton “ENGINE START STOP”
en mode ACCESSOIRES.
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur
“ACC” (ACCESSOIRES).
Appuyez sur la pédale de frein.Faites levier sur le cache avec
un tournevis plat ou
équivalent.
Appuyez sur le bouton de
déverrouillage de levier de
sélecteur.
Vous pouvez manœuvrer le
sélecteur de vitesses tant que
vous appuyez sur le bouton.
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE

5
En cas de problème

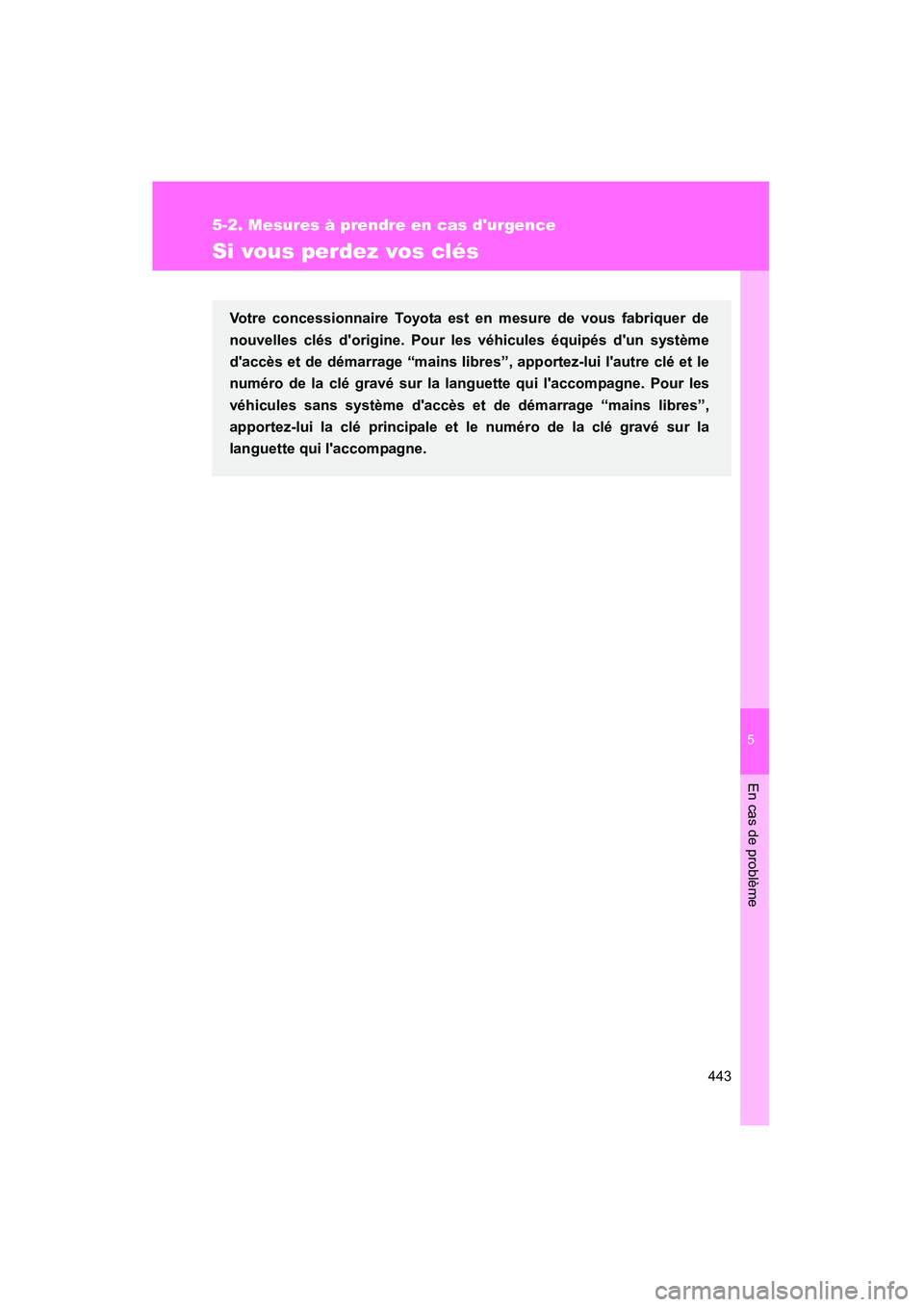

443
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Si vous perdez vos clés
Votre concessionnaire Toyota est en mesure de vous fabriquer de
nouvelles clés d'origine. Pour les véhicules équipés d'un système
d'accès et de démarrage “mains libres”, apportez-lui l'autre clé et le
numéro de la clé gravé sur la languette qui l'accompagne. Pour les
véhicules sans système d'accès et de démarrage “mains libres”,
apportez-lui la clé principale et le numéro de la clé gravé sur la
languette qui l'accompagne.

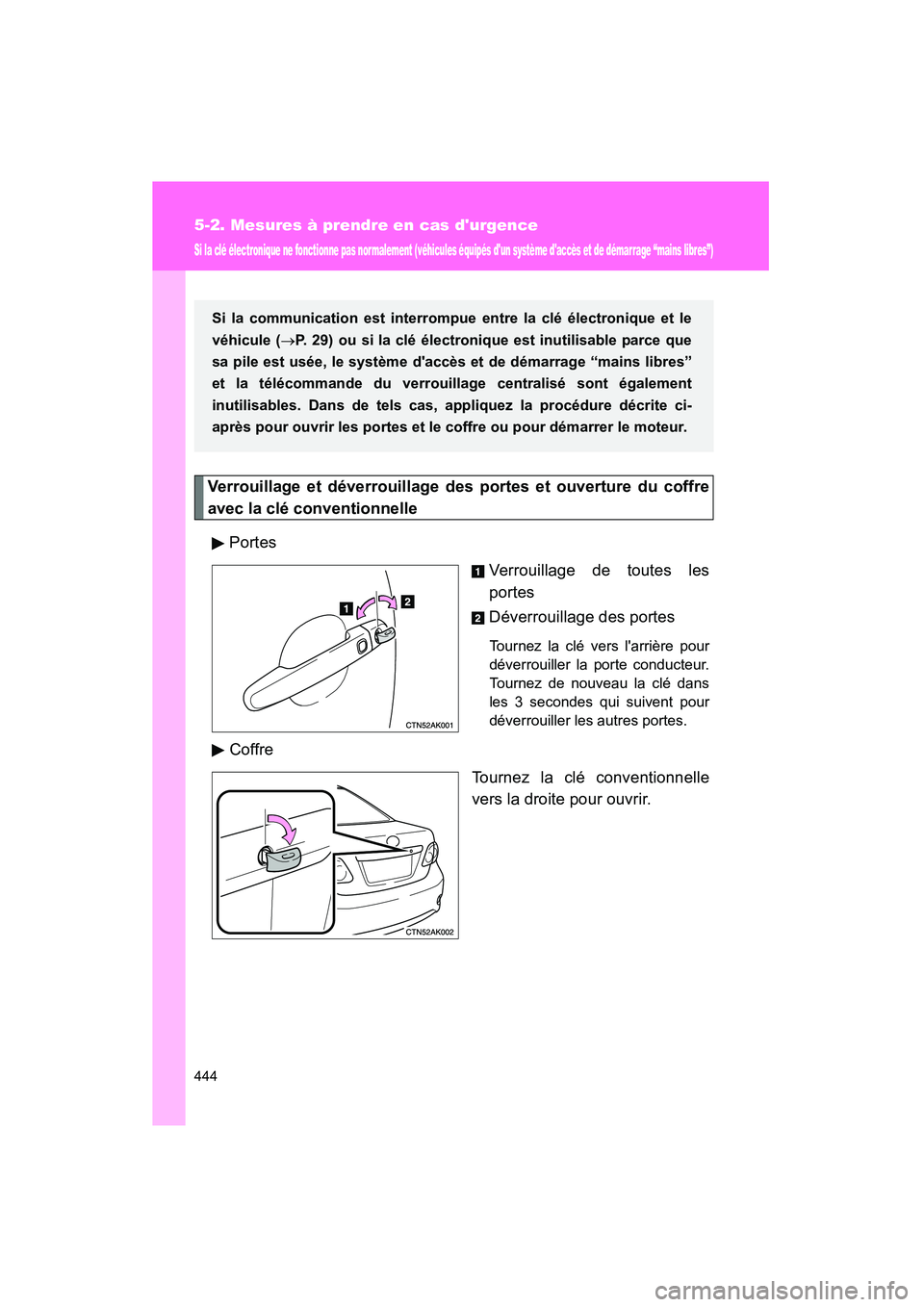

444
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Si la clé électronique ne fonctionne pas nor malement (véhicules équipés d'un système d'accès et de démar rage “mains libres”)
Verrouillage et déverrouillage des portes et ouverture du coffre
avec la clé conventionnellePortes Verrouillage de toutes les
portes
Déverrouillage des portes
Tournez la clé vers l'arrière pour
déverrouiller la porte conducteur.
Tournez de nouveau la clé dans
les 3 secondes qui suivent pour
déverrouiller les autres portes.
CoffreTournez la clé conventionnelle
vers la droite pour ouvrir.
Si la communication est interrompue entre la clé électronique et le
véhicule ( →P. 29) ou si la clé électronique est inutilisable parce que
sa pile est usée, le système d'accès et de démarrage “mains libres”
et la télécommande du verrouillage centralisé sont également
inutilisables. Dans de tels cas, appliquez la procédure décrite ci-
après pour ouvrir les portes et le co ffre ou pour démarrer le moteur.

5
En cas de problème
445
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Changement du mode du bouton de démarrage/d'arrêt moteur
“ENGINE START STOP” et démarrage du moteur
Placez le levier de sélecteur en position “P” et appuyez sur la
pédale de frein. Mettez en contact la face de la
clé électronique portant le logo
Toyota avec le bouton de
démarrage/d'arrêt moteur
“ENGINE START STOP”.
Le système indique par une
alarme sonore que la fonction de
démarrage ne peut pas détecter
la clé électronique en contact
avec le bouton de démarrage/
d'arrêt moteur “ENGINE START
STOP” si une porte est ouverte
pendant que vous faites contact
entre la clé et le bouton.
Pour changer le mode du bouton de démarrage/d'arrêt
moteur “ENGINE START STOP”: dans les 5 secondes qui
suivent le déclenchement du signal sonore, relâchez la
pédale de frein et appuyez sur le bouton “ENGINE START
STOP”. Chaque appui sur le bouton permet de changer de
mode. (→P. 139)
Pour démarrer le moteur: appuyez sur le bouton “ENGINE
START STOP” dans les 5 secondes qui suivent le signal
sonore, tout en appuyant sur la pédale de frein.
Si le bouton de démarrage/d'arrêt moteur “ENGINE START STOP”
ne fonctionne toujours pas, contactez votre concessionnaire Toyota.
1ÉTAPE
2ÉTAPE
3ÉTAPE

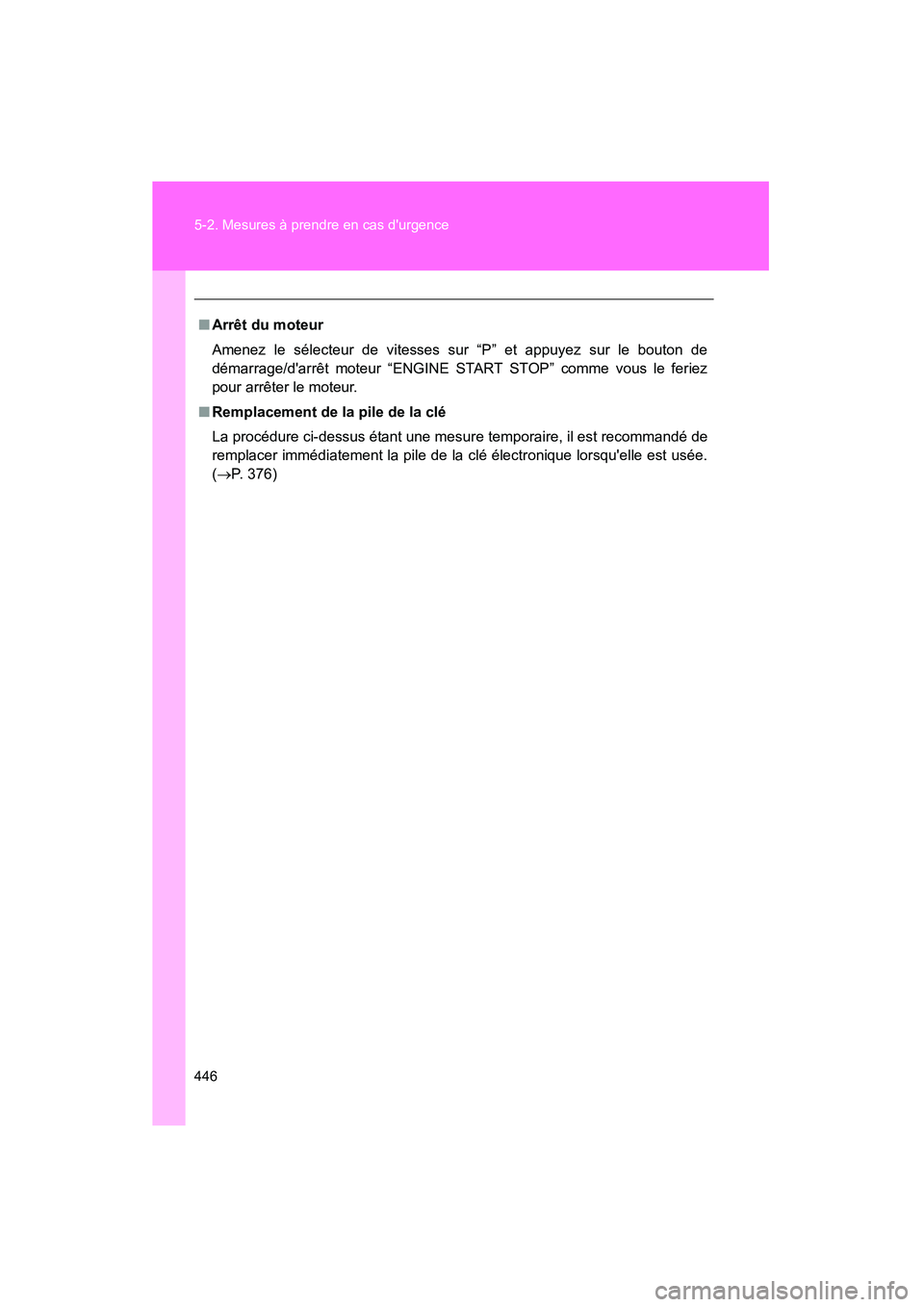

446 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
■Arrêt du moteur
Amenez le sélecteur de vitesses sur “P” et appuyez sur le bouton de
démarrage/d'arrêt moteur “ENGINE START STOP” comme vous le feriez
pour arrêter le moteur.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu'elle est usée.
(→ P. 376)

5
En cas de problème
447
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
En cas de décharge de la batterie
Vous pouvez procéder comme suit pour démarrer le moteur malgré
la décharge complète de la batterie.
Vous pouvez appeler votre concessionnaire Toyota ou un atelier de
réparation qualifié.
Si vous disposez d'un jeu de câbles de démarrage et d'un second
véhicule équipé d'une batterie de 12 V, vous pouvez démarrer
votre Toyota en procédant comme suit.Moteur 4 cylindres, 1800 cm
3 (2ZR-FE) Soulevez l'arrière de
l'habillage du moteur pour
retirer les deux clips de
fixation, puis soulever l'avant
de l'habillage du moteur pour
retirer les deux clips de
fixation situés à l'avant.
1ÉTAPE

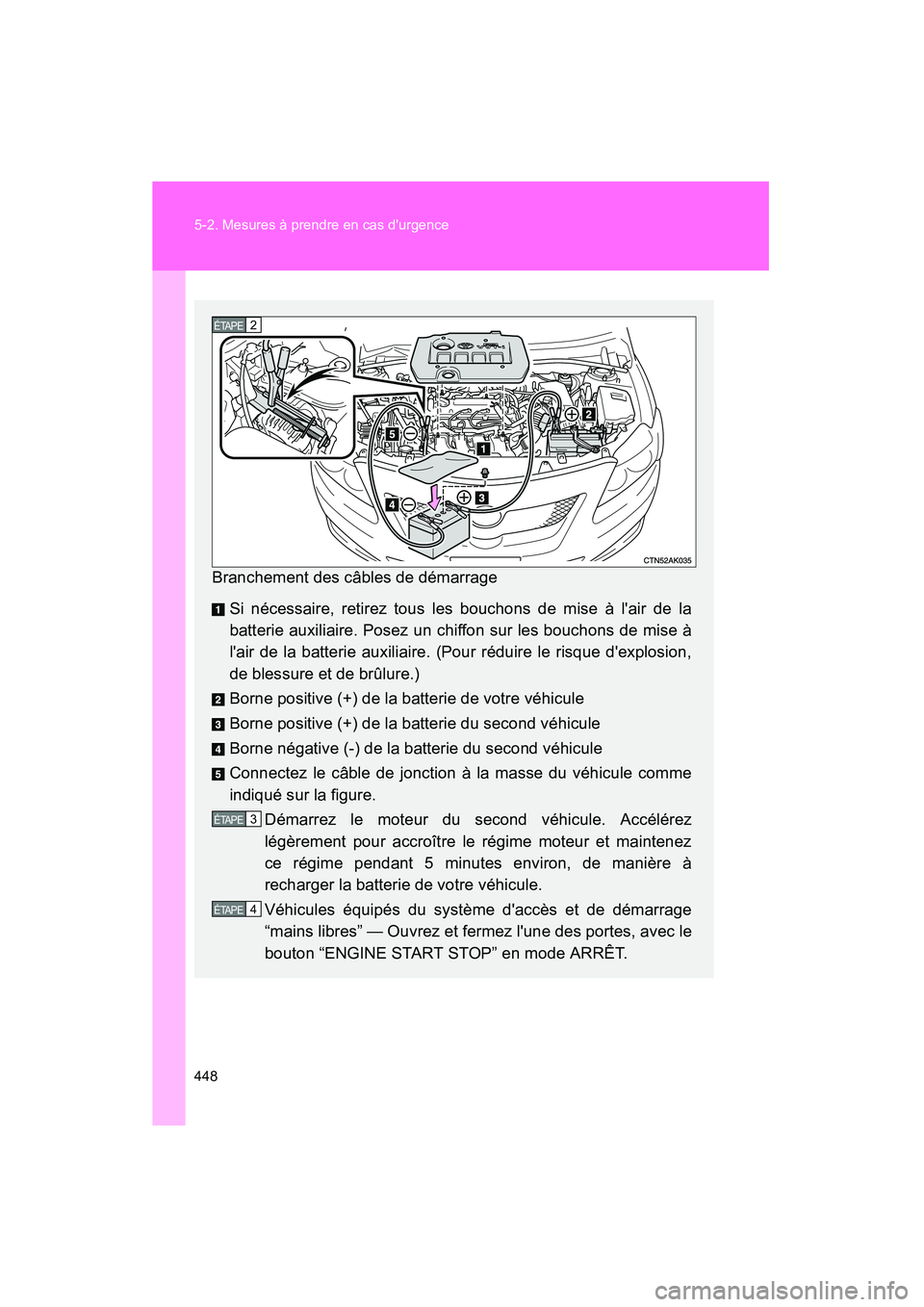

448 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Branchement des câbles de démarrage Si nécessaire, retirez tous les bouchons de mise à l'air de la
batterie auxiliaire. Posez un chiffon sur les bouchons de mise à
l'air de la batterie auxiliaire. (Pour réduire le risque d'explosion,
de blessure et de brûlure.)
Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure. Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Véhicules équipés du système d'accès et de démarrage
“mains libres” — Ouvrez et fermez l'une des portes, avec le
bouton “ENGINE START STOP” en mode ARRÊT.
2ÉTAPE
3ÉTAPE
4ÉTAPE
