TOYOTA COROLLA 2010 Manuel du propriétaire (in French)

399
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté du remplacement dépend de l'ampoule. Si le remplacement
nécessaire de l'ampoule vous semble difficile à effectuer, faites
appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 479)
■ Emplacement des ampoules à l'avant
Feu de route
Feu de croisementClignotants et feux de
stationnement avant
Projecteurs antibrouillards
(sur modèles équipés)
Feux de position
latéraux avant

400 4-3. Entretien à faire soi-même
COROLLA_D
■Emplacement des ampoules à l'arrière
Feux stop/arrière et
feux de position latéraux arrière Clignotants arrière
Feux de recul
Éclairage de plaque
d'immatriculation

401
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Remplacement des ampoules
■ Feux de croisement
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Feux de route
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE
1ÉTAPE

402 4-3. Entretien à faire soi-même
COROLLA_DAppuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Projecteurs antibrouillards (sur modèles équipés)
Retirez les vis et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
Tournez le culot de l'ampoule
vers la gauche.
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

403
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Clignotants/feux de stationnement avant et feux de position
latéraux avant
Tournez le volant de direction du côté opposé au clignotant à
changer. La roue dégagera de l'espace pour effectuer
l'opération.
Enlevez les clips de fixation de la
doublure d'aile.
4ÉTAPE
1ÉTAPE
2ÉTAPE

404 4-3. Entretien à faire soi-même
COROLLA_DRetirez partiellement la doublure
d'aile et tournez le culot de
l'ampoule vers la gauche.
Feu de position latéral avant
Clignotant/feu de
stationnement avant
Retirez l'ampoule. Feu de position latéral avant
Clignotant/feu de
stationnement avant
3ÉTAPE
4ÉTAPE

405
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
■
Feux stop/arrière et feux de position latéraux arrière, et
clignotants arrière
Ouvrez le couvercle de coffre.
Enlevez les clips de l'habillage
du coffre. Enlevez partiellement
l'habillage du coffre.
Type A Tournez le culot de l'ampoule
vers la gauche.
Feu stop/arrière et feu de
position latéral arrière
Clignotant arrière
Retirez l'ampoule. Feu stop/arrière et feu de
position latéral arrière
Clignotant arrière
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE

406 4-3. Entretien à faire soi-même
COROLLA_DTy pe B
Tournez le culot de l'ampoule
vers la gauche.
Feu stop/arrière et feu de
position latéral arrière
Clignotant arrière
Retirez l'ampoule. Feu stop/arrière et feu de
position latéral arrière
Clignotant arrière
■ Feu de recul
Ouvrez le coffre et retirez le
cache.
Tournez le culot de l'ampoule
vers la gauche.
3ÉTAPE
4ÉTAPE
1ÉTAPE
2ÉTAPE

407
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D
Retirez l'ampoule.
■ Éclairage de plaque d'immatriculation
Ouvrez le couvercle de coffre et
retirez les clips du panneau
d'habillage de coffre.
Déposez partiellement l'habillage
du coffre et tournez le culot
d'ampoule vers la gauche.
Retirez l'ampoule.
3ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

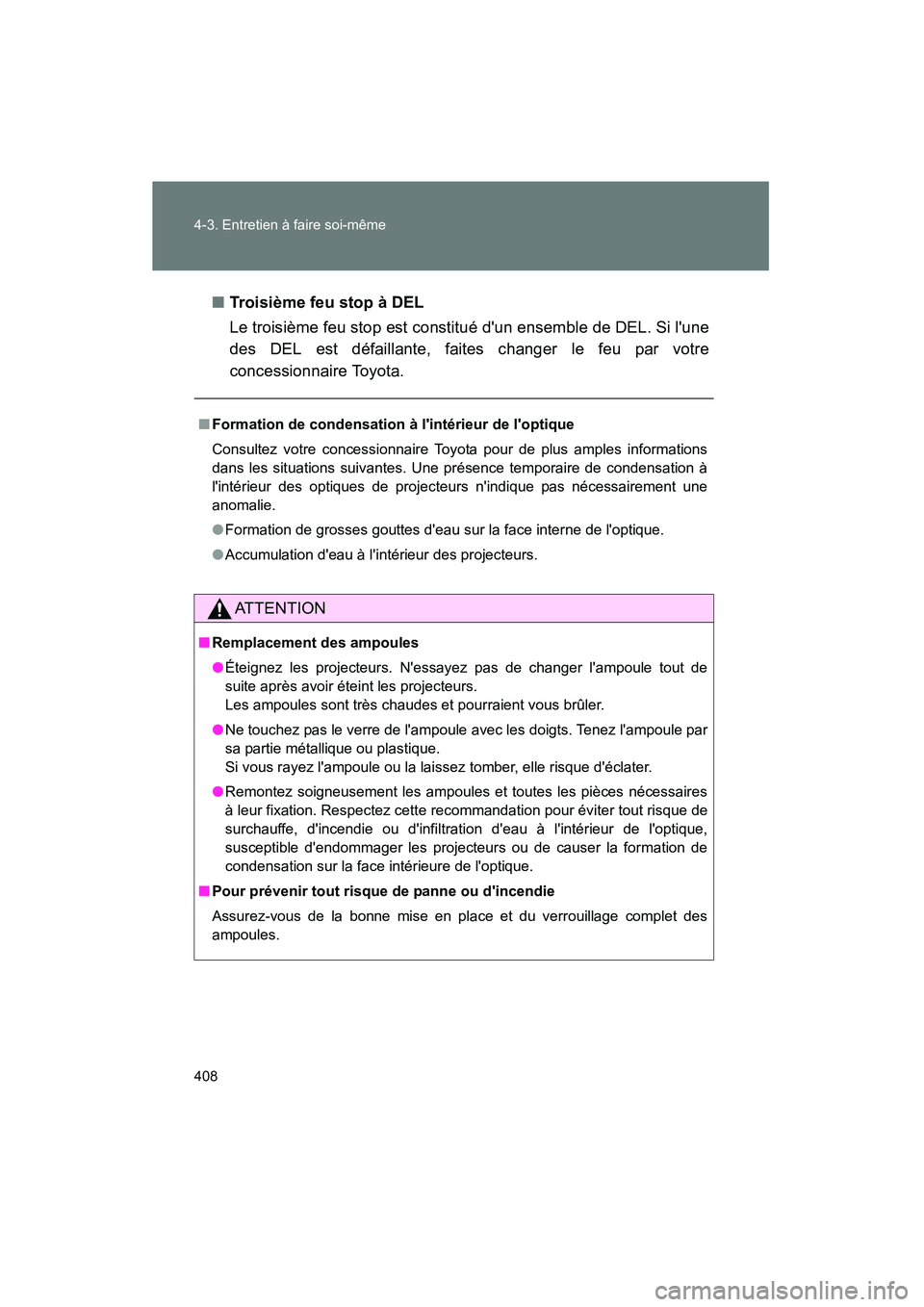

408 4-3. Entretien à faire soi-même
COROLLA_D■
Troisième feu stop à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une
des DEL est défaillante, faites changer le feu par votre
concessionnaire Toyota.
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
●Formation de grosses gouttes d'eau sur la face interne de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
ATTENTION
■Remplacement des ampoules
●Éteignez les projecteurs. N'essayez pas de changer l'ampoule tout de
suite après avoir éteint les projecteurs.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne touchez pas le verre de l'ampoule avec les doigts. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.
