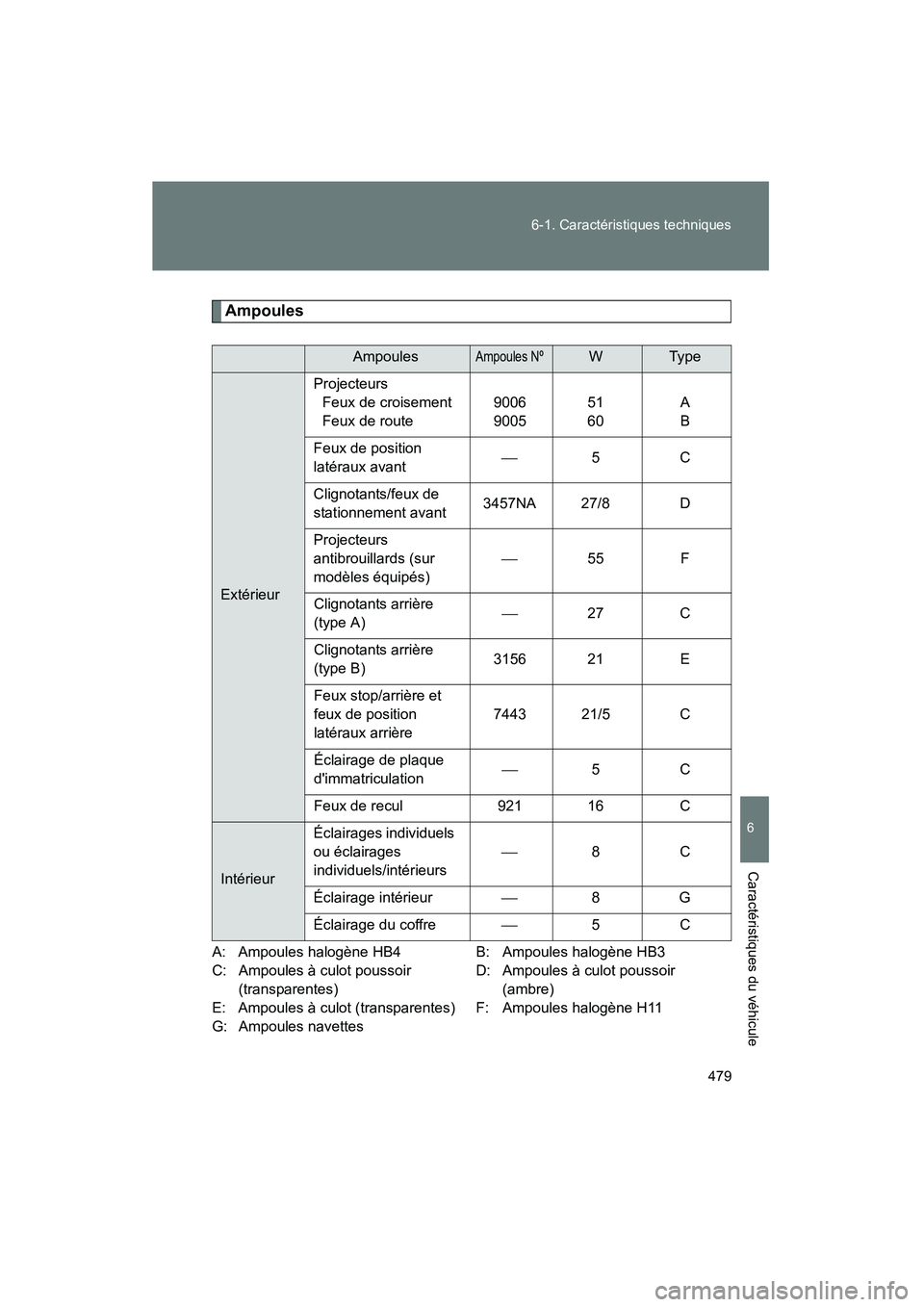

TOYOTA COROLLA 2010 Manuel du propriétaire (in French)

479
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Ampoules
A: Ampoules halogène HB4
B: Ampoules halogène HB3
C: Ampoules à culot poussoir D: Ampoules à culot poussoir (transparentes) (ambre)
E: Ampoules à culot (transparentes) F: Ampoules halogène H11
G: Ampoules navettes
AmpoulesAmpoules NºWTy p e
Extérieur Projecteurs
Feux de croisement
Feux de route 9006
900551
60A
B
Feux de position
latéraux avant 
5C
Clignotants/feux de
stationnement avant 3457NA 27/8 D
Projecteurs
antibrouillards (sur
modèles équipés) 
55 F
Clignotants arrière
(type A) 
27 C
Clignotants arrière
(type B) 3156 21
E
Feux stop/arrière et
feux de position
latéraux arrière 7443 21/5 C
Éclairage de plaque
d'immatriculation 
5C
Feux de recul 921 16C
IntérieurÉclairages individuels
ou éclairages
individuels/intérieurs

8C
Éclairage intérieur 8G
Éclairage du coffre 5C

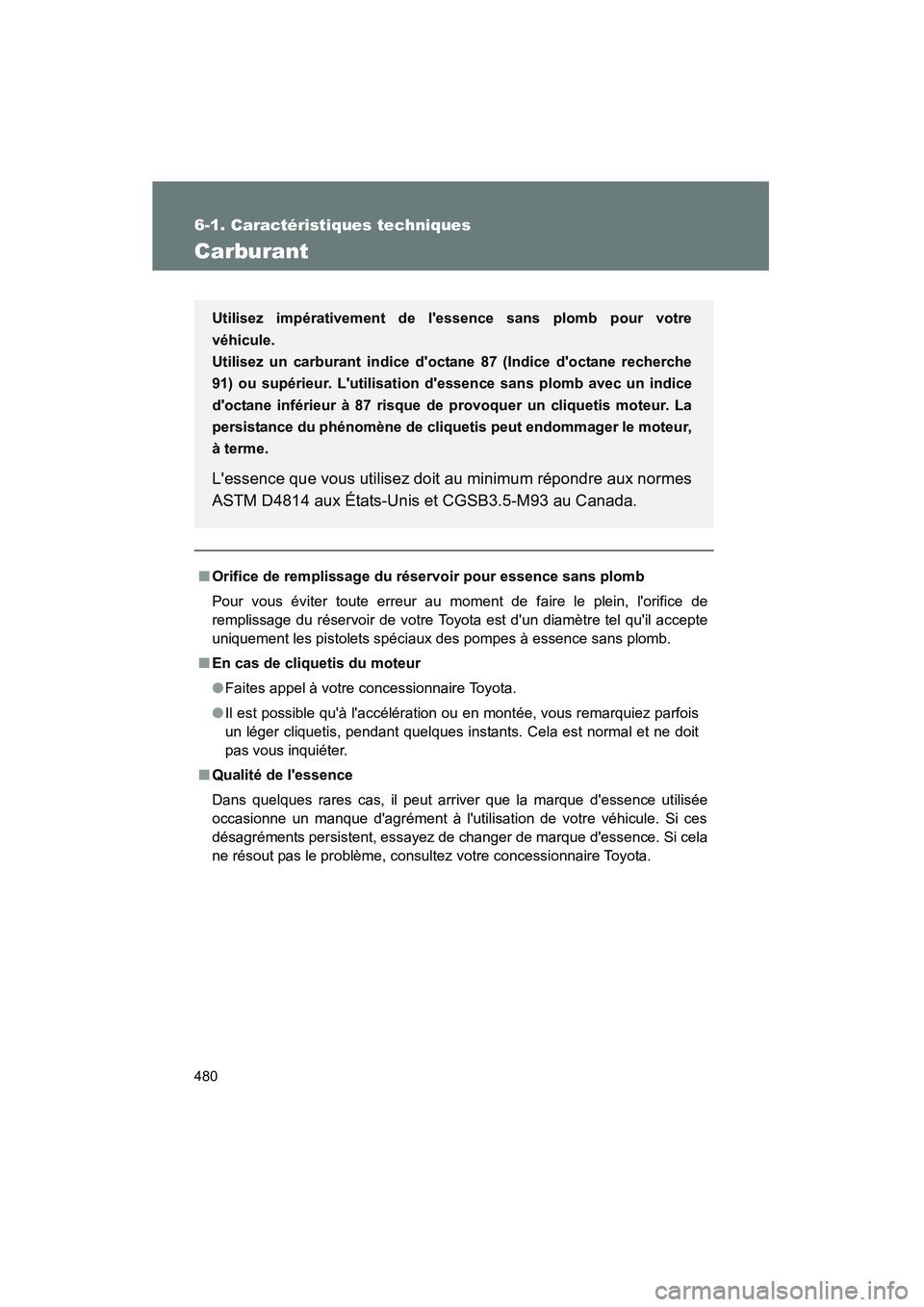

480
6-1. Caractéristiques techniques
COROLLA_D
Carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au moment de faire le plein, l'orifice de
remplissage du réservoir de votre Toyota est d'un diamètre tel qu'il accepte
uniquement les pistolets spéciaux des pompes à essence sans plomb.
■ En cas de cliquetis du moteur
●Faites appel à votre concessionnaire Toyota.
● Il est possible qu'à l'accélération ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Cela est normal et ne doit
pas vous inquiéter.
■ Qualité de l'essence
Dans quelques rares cas, il peut arriver que la marque d'essence utilisée
occasionne un manque d'agrément à l'utilisation de votre véhicule. Si ces
désagréments persistent, essayez de changer de marque d'essence. Si cela
ne résout pas le problème, consultez votre concessionnaire Toyota. Utilisez impérativement de l'essence sans plomb pour votre
véhicule.
Utilisez un carburant indice d'octane 87 (Indice d'octane recherche
91) ou supérieur. L'utilisation d'essence sans plomb avec un indice
d'octane inférieur à 87 risque de provoquer un cliquetis moteur. La
persistance du phénomène de cliquetis peut endommager le moteur,
à terme.
L'essence que vous utilisez doit au minimum répondre aux normes
ASTM D4814 aux États-Unis et CGSB3.5-M93 au Canada.

481
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
■

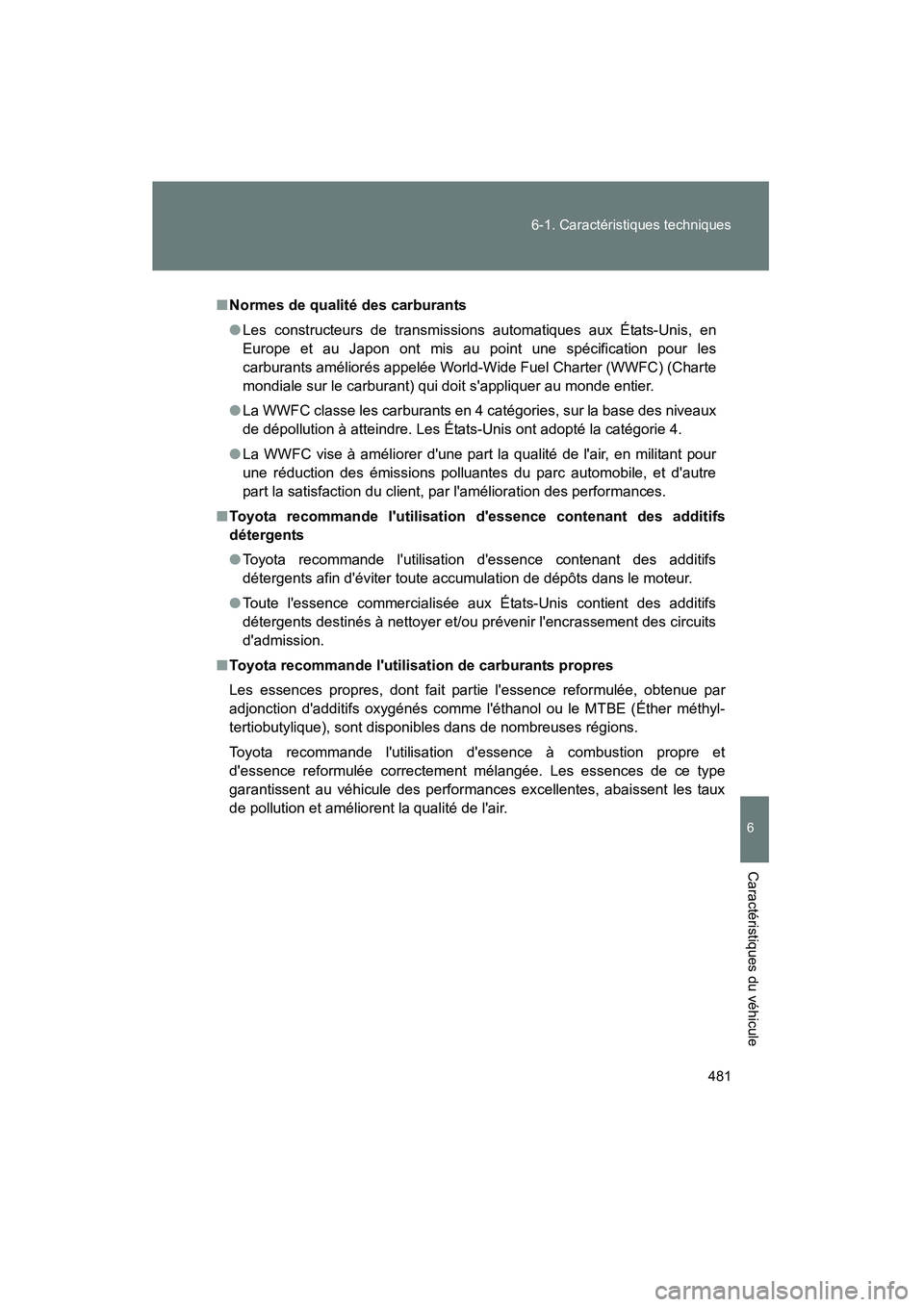

Normes de qualité des carburants
● Les constructeurs de transmissions automatiques aux États-Unis, en
Europe et au Japon ont mis au point une spécification pour les
carburants améliorés appelée World-Wi de Fuel Charter (WWFC) (Charte
mondiale sur le carburant) qui doit s'appliquer au monde entier.
● La WWFC classe les carburants en 4 catégories, sur la base des niveaux
de dépollution à atteindre. Les États-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer d'une part la qualité de l'air, en militant pour
une réduction des émissions polluantes du parc automobile, et d'autre
part la satisfaction du client, par l'amélioration des performances.
■ Toyota recommande l'utilisati on d'essence contenant des additifs
détergents
● Toyota recommande l'utilisation d'essence contenant des additifs
détergents afin d'éviter toute accumulation de dépôts dans le moteur.
● Toute l'essence commercialisée aux États-Unis contient des additifs
détergents destinés à nettoyer et/ou prévenir l'encrassement des circuits
d'admission.
■ Toyota recommande l'utilisation de carburants propres
Les essences propres, dont fait partie l'essence reformulée, obtenue par
adjonction d'additifs oxygénés comme l'éthanol ou le MTBE (Éther méthyl-
tertiobutylique), sont disponibles dans de nombreuses régions.
Toyota recommande l'utilisation d'essence à combustion propre et
d'essence reformulée correctement mélangée. Les essences de ce type
garantissent au véhicule des performances excellentes, abaissent les taux
de pollution et améliorent la qualité de l'air.

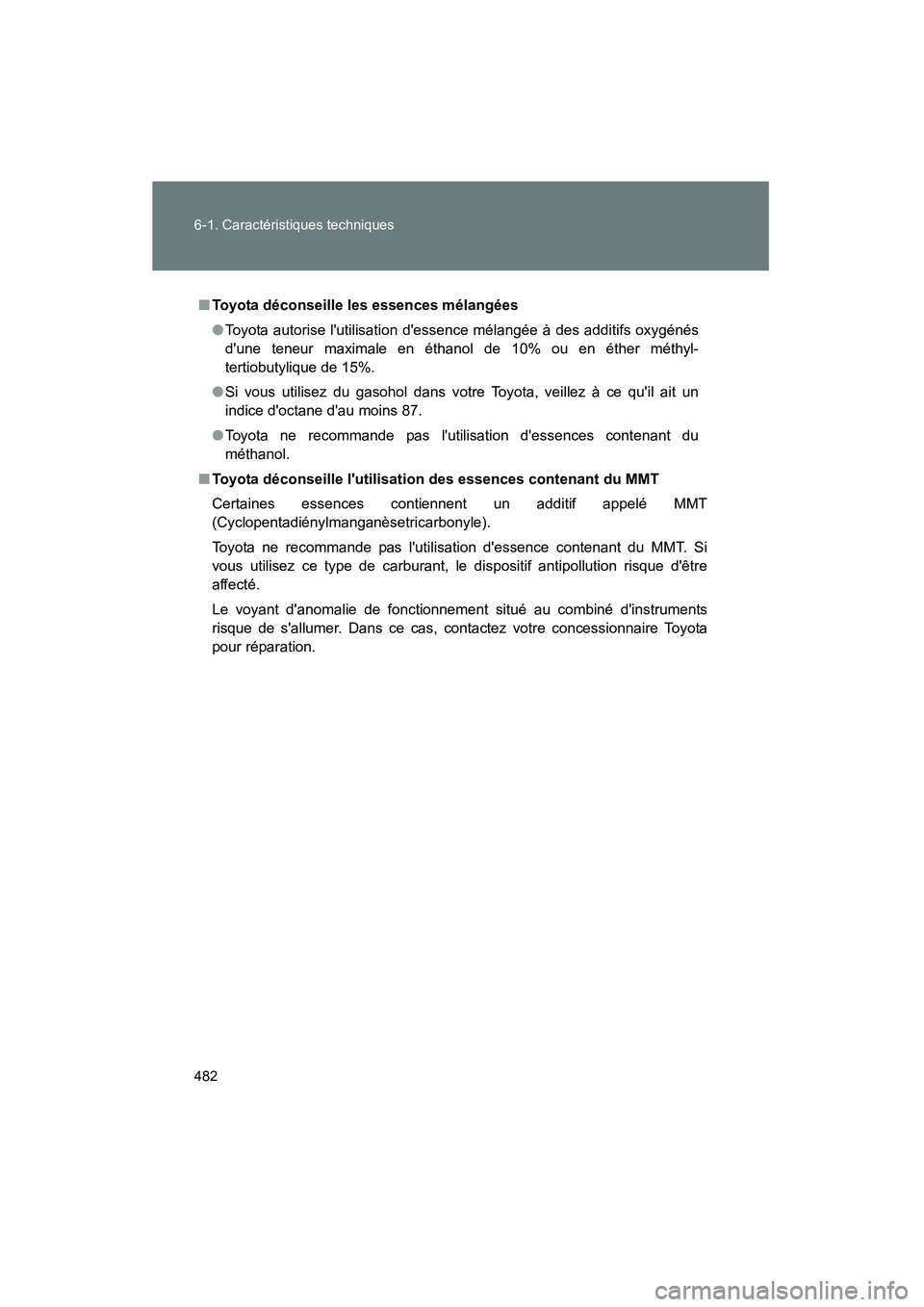

482 6-1. Caractéristiques techniques
COROLLA_D
■Toyota déconseille les essences mélangées
●Toyota autorise l'utilisation d'essence mélangée à des additifs oxygénés
d'une teneur maximale en éthanol de 10% ou en éther méthyl-
tertiobutylique de 15%.
● Si vous utilisez du gasohol dans votre Toyota, veillez à ce qu'il ait un
indice d'octane d'au moins 87.
● Toyota ne recommande pas l'utilisation d'essences contenant du
méthanol.
■ Toyota déconseille l'utilisation des essences contenant du MMT
Certaines essences contiennent un additif appelé MMT
(Cyclopentadiénylmanganèsetricarbonyle).
Toyota ne recommande pas l'utilisation d'essence contenant du MMT. Si
vous utilisez ce type de carburant, le dispositif antipollution risque d'être
affecté.
Le voyant d'anomalie de fonctionnement situé au combiné d'instruments
risque de s'allumer. Dans ce cas, contactez votre concessionnaire Toyota
pour réparation.

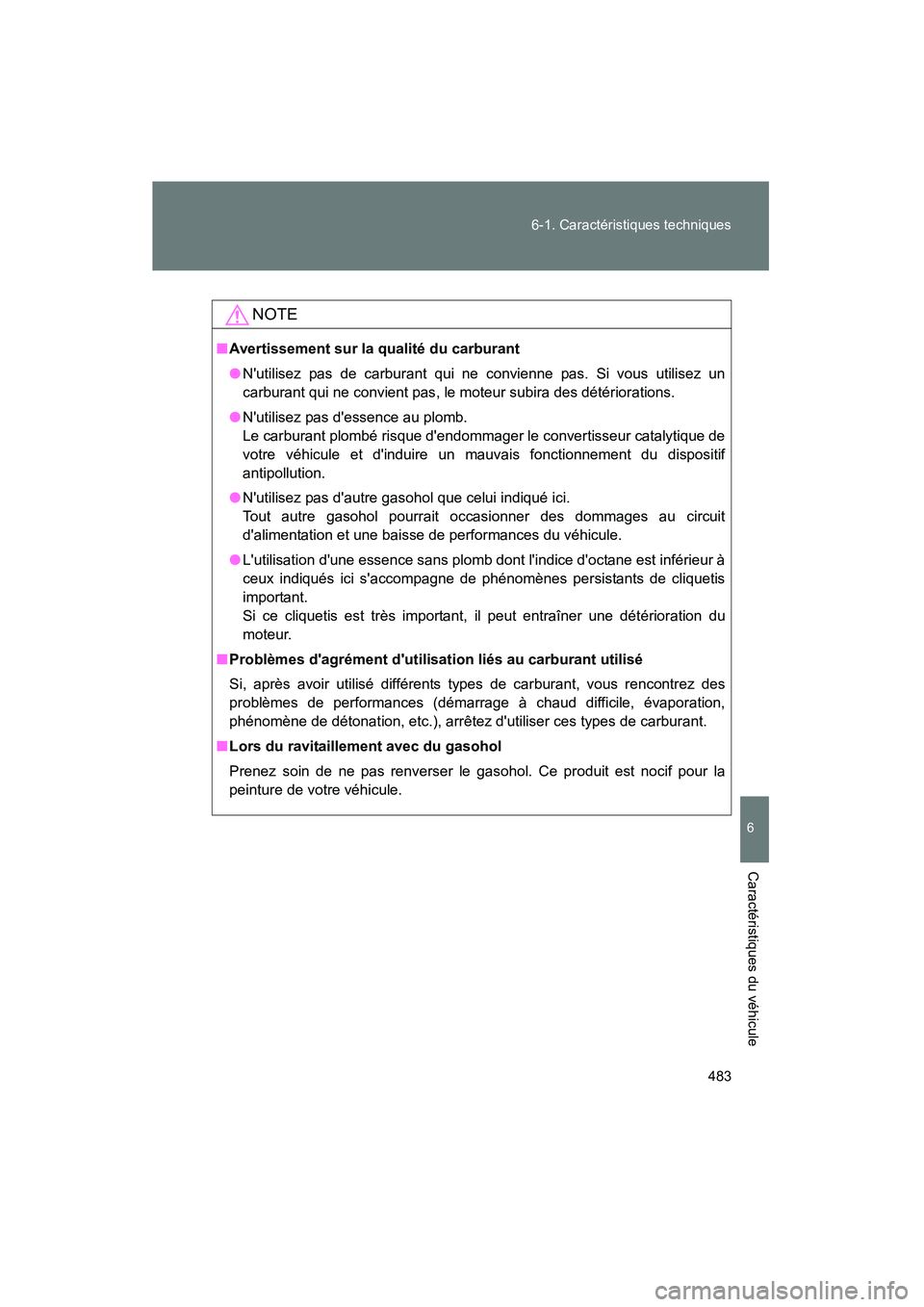

483
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
NOTE
■
Avertissement sur la qualité du carburant
● N'utilisez pas de carburant qui ne convienne pas. Si vous utilisez un
carburant qui ne convient pas, le moteur subira des détériorations.
● N'utilisez pas d'essence au plomb.
Le carburant plombé risque d'endommager le convertisseur catalytique de
votre véhicule et d'induire un mauvais fonctionnement du dispositif
antipollution.
● N'utilisez pas d'autre gasohol que celui indiqué ici.
Tout autre gasohol pourrait occasionner des dommages au circuit
d'alimentation et une baisse de performances du véhicule.
● L'utilisation d'une essence sans plomb dont l'indice d'octane est inférieur à
ceux indiqués ici s'accompagne de phénomènes persistants de cliquetis
important.
Si ce cliquetis est très important, il peut entraîner une détérioration du
moteur.
■ Problèmes d'agrément d'utilisation liés au carburant utilisé
Si, après avoir utilisé différents types de carburant, vous rencontrez des
problèmes de performances (démarrage à chaud difficile, évaporation,
phénomène de détonation, etc.), arrêtez d'utiliser ces types de carburant.
■ Lors du ravitaillement avec du gasohol
Prenez soin de ne pas renverser le gasohol. Ce produit est nocif pour la
peinture de votre véhicule.

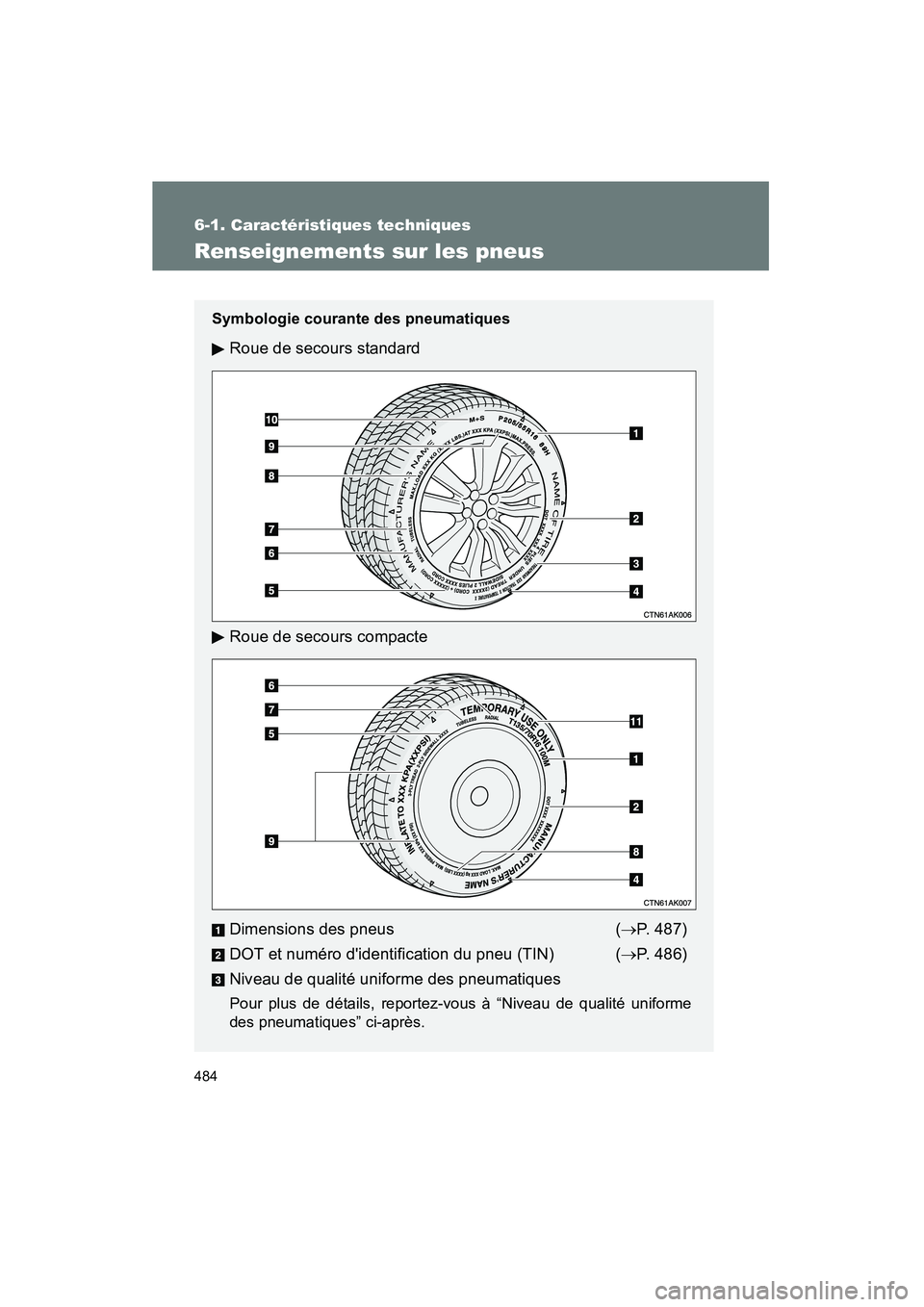

484
6-1. Caractéristiques techniques
COROLLA_D
Renseignements sur les pneus
Symbologie courante des pneumatiques
Roue de secours standard
Roue de secours compacte
Dimensions des pneus(→ P. 487)
DOT et numéro d'identification du pneu (TIN) ( →P. 486)
Niveau de qualité uniforme des pneumatiques
Pour plus de détails, reportez-vous à “Niveau de qualité uniforme
des pneumatiques” ci-après.

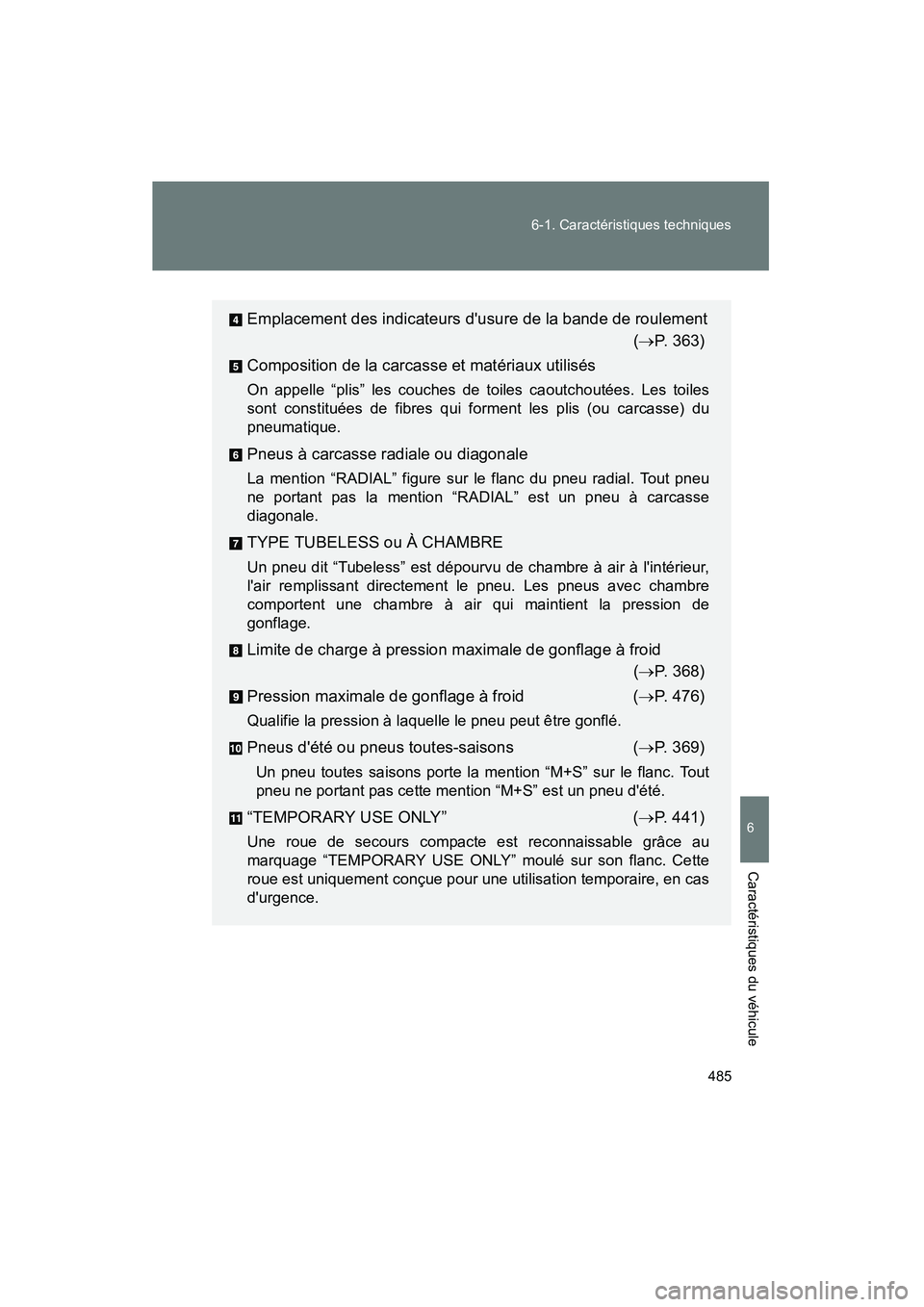

485
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Emplacement des indicateurs d'usure de la bande de roulement
(→P. 363)
Composition de la carcasse et matériaux utilisés
On appelle “plis” les couches de toiles caoutchoutées. Les toiles
sont constituées de fibres qui forment les plis (ou carcasse) du
pneumatique.
Pneus à carcasse radiale ou diagonale
La mention “RADIAL” figure sur le flanc du pneu radial. Tout pneu
ne portant pas la mention “RADIAL” est un pneu à carcasse
diagonale.
TYPE TUBELESS ou À CHAMBRE
Un pneu dit “Tubeless” est dépourvu de chambre à air à l'intérieur,
l'air remplissant directement le pneu. Les pneus avec chambre
comportent une chambre à air qui maintient la pression de
gonflage.
Limite de charge à pression maximale de gonflage à froid (→P. 368)
Pression maximale de gonflage à froid (→ P. 476)
Qualifie la pression à laquelle le pneu peut être gonflé.
Pneus d'été ou pneus toutes-saisons (→ P. 369)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout
pneu ne portant pas cette mention “M+S” est un pneu d'été.
“TEMPORARY USE ONLY” (→ P. 441)
Une roue de secours compacte est reconnaissable grâce au
marquage “TEMPORARY USE ONLY” moulé sur son flanc. Cette
roue est uniquement conçue pour une utilisation temporaire, en cas
d'urgence.

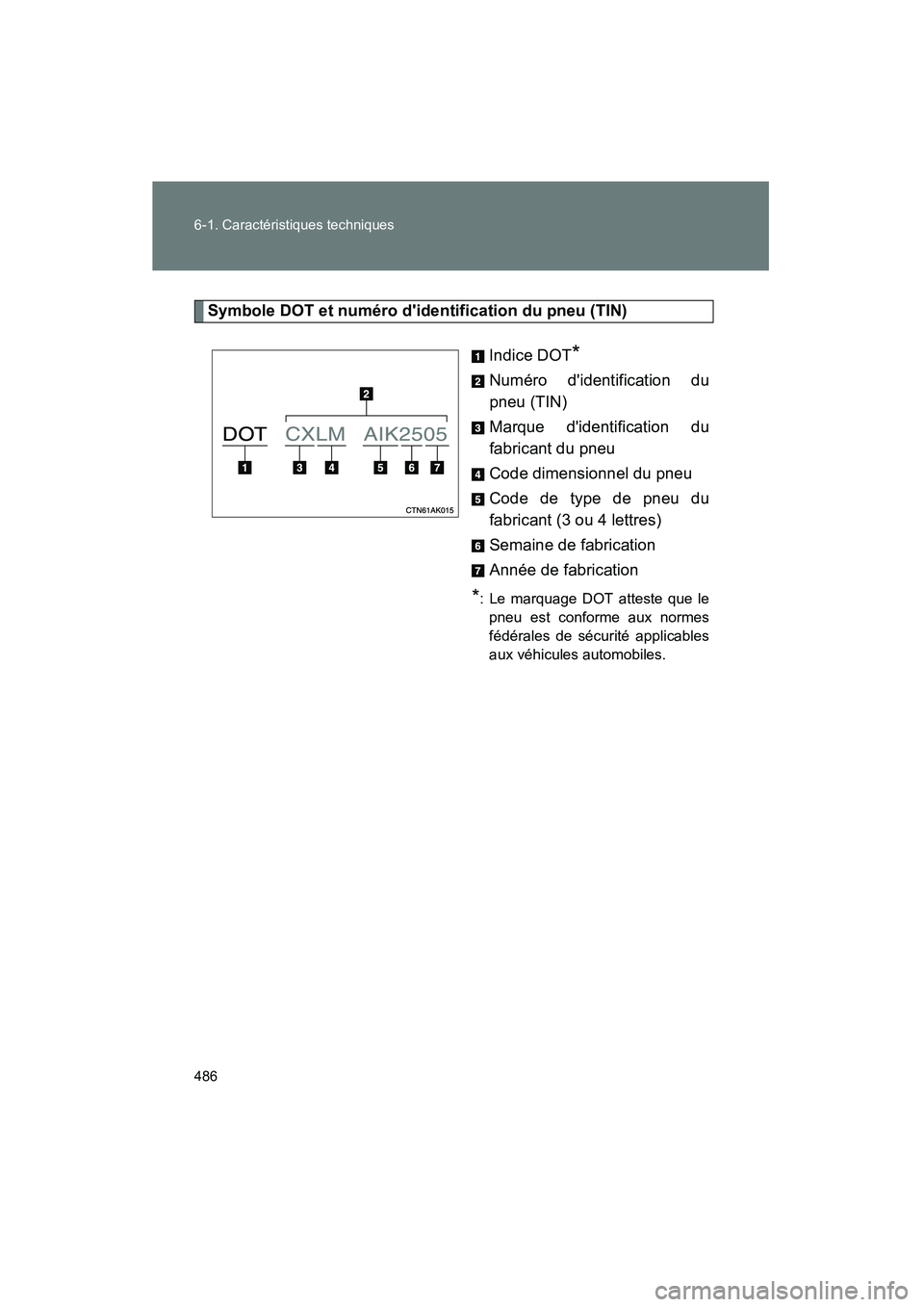

486 6-1. Caractéristiques techniques
COROLLA_D
Symbole DOT et numéro d'identification du pneu (TIN)Indice DOT
*
Numéro d'identification du
pneu (TIN)
Marque d'identification du
fabricant du pneu
Code dimensionnel du pneu
Code de type de pneu du
fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
*: Le marquage DOT atteste que lepneu est conforme aux normes
fédérales de sécurité applicables
aux véhicules automobiles.

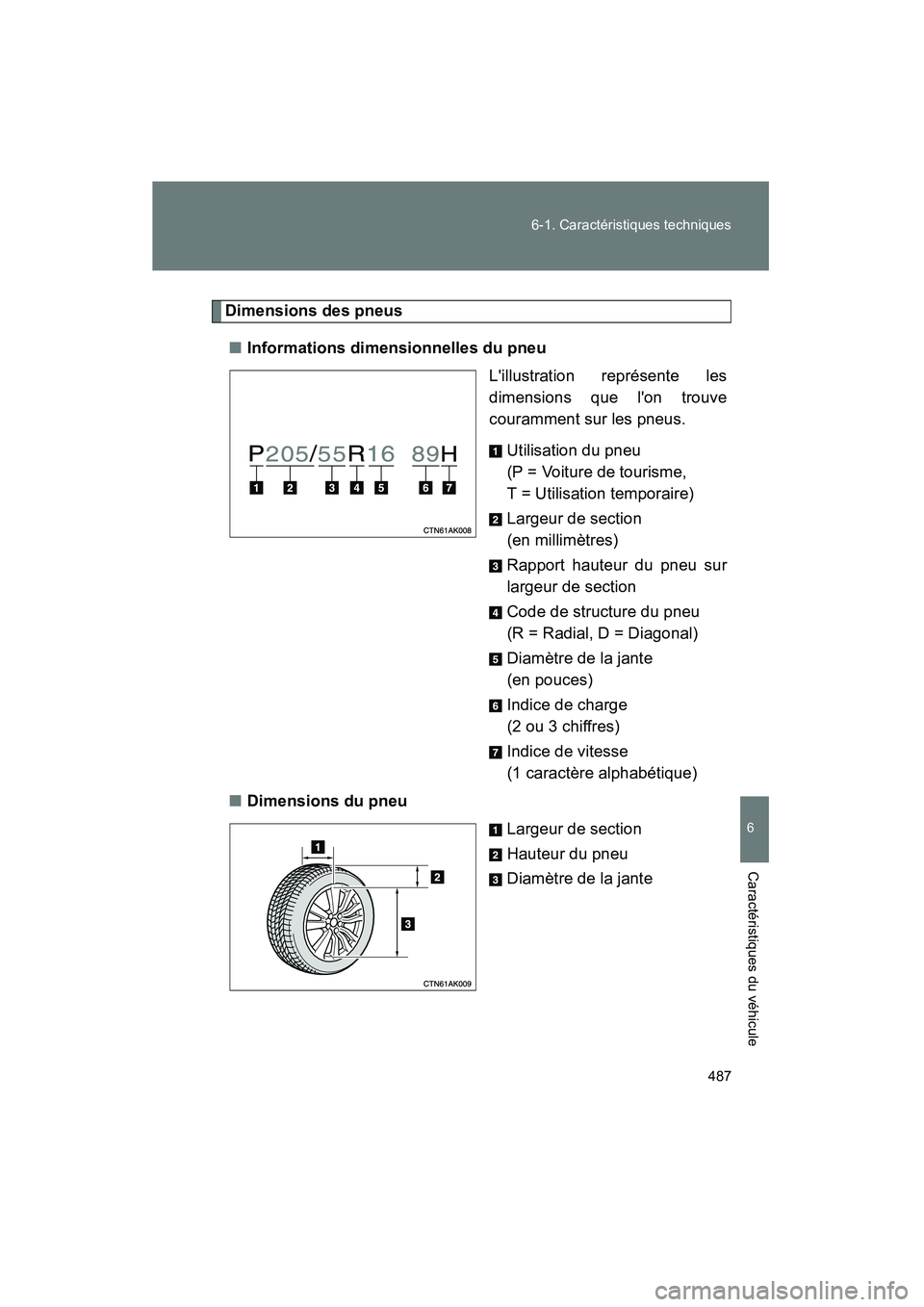

487
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Dimensions des pneus
■ Informations dimensionnelles du pneu
L'illustration représente les
dimensions que l'on trouve
couramment sur les pneus.
Utilisation du pneu
(P = Voiture de tourisme,
T = Utilisation temporaire)
Largeur de section
(en millimètres)
Rapport hauteur du pneu sur
largeur de section
Code de structure du pneu
(R = Radial, D = Diagonal)
Diamètre de la jante
(en pouces)
Indice de charge
(2 ou 3 chiffres)
Indice de vitesse
(1 caractère alphabétique)
■ Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la jante

488 6-1. Caractéristiques techniques
COROLLA_D

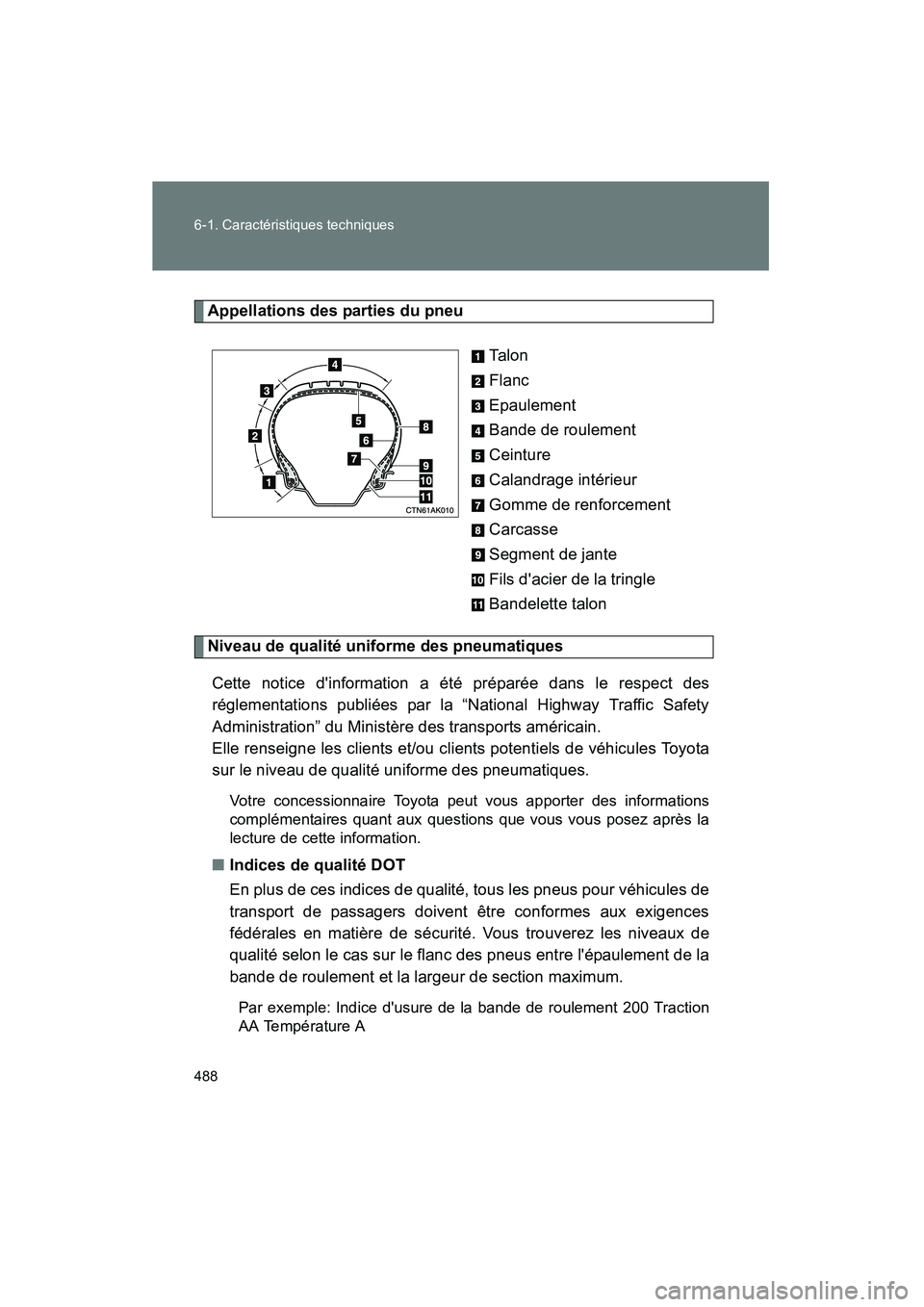

Appellations des parties du pneuTa l o n
Flanc
Epaulement
Bande de roulement
Ceinture
Calandrage intérieur
Gomme de renforcement
Carcasse
Segment de jante
Fils d'acier de la tringle
Bandelette talon
Niveau de qualité uniforme des pneumatiquesCette notice d'information a été préparée dans le respect des
réglementations publiées par la “National Highway Traffic Safety
Administration” du Ministère des transports américain.
Elle renseigne les clients et/ou clients potentiels de véhicules Toyota
sur le niveau de qualité uniforme des pneumatiques.
Votre concessionnaire Toyota peut vous apporter des informations
complémentaires quant aux questions que vous vous posez après la
lecture de cette information.
■ Indices de qualité DOT
En plus de ces indices de qualité, tous les pneus pour véhicules de
transport de passagers doivent être conformes aux exigences
fédérales en matière de sécurité. Vous trouverez les niveaux de
qualité selon le cas sur le flanc des pneus entre l'épaulement de la
bande de roulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A
