TOYOTA COROLLA 2010 Manuel du propriétaire (in French)

469
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
Moteur
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
*: Tension de courroie d'entraînement mesurée avec une jauge de tension de courroie d'entraînement Borroughs No. BT-33-73F (courroie ayant déjà
servi), Ib.
Modèle Moteur 2ZR-FE
Ty p e 4 cylindres en ligne,
4 temps, essence
Alésage et course3,17 ×
3,48 in.
(80,5 × 88,3 mm)
Cylindrée 109,7 cu.in. (1798 cm3)
Tension de la courroie de
commande*143 ± 22 lb.
Jeu aux soupapes (moteur froid)
Admission
EchappementRéglage automatique

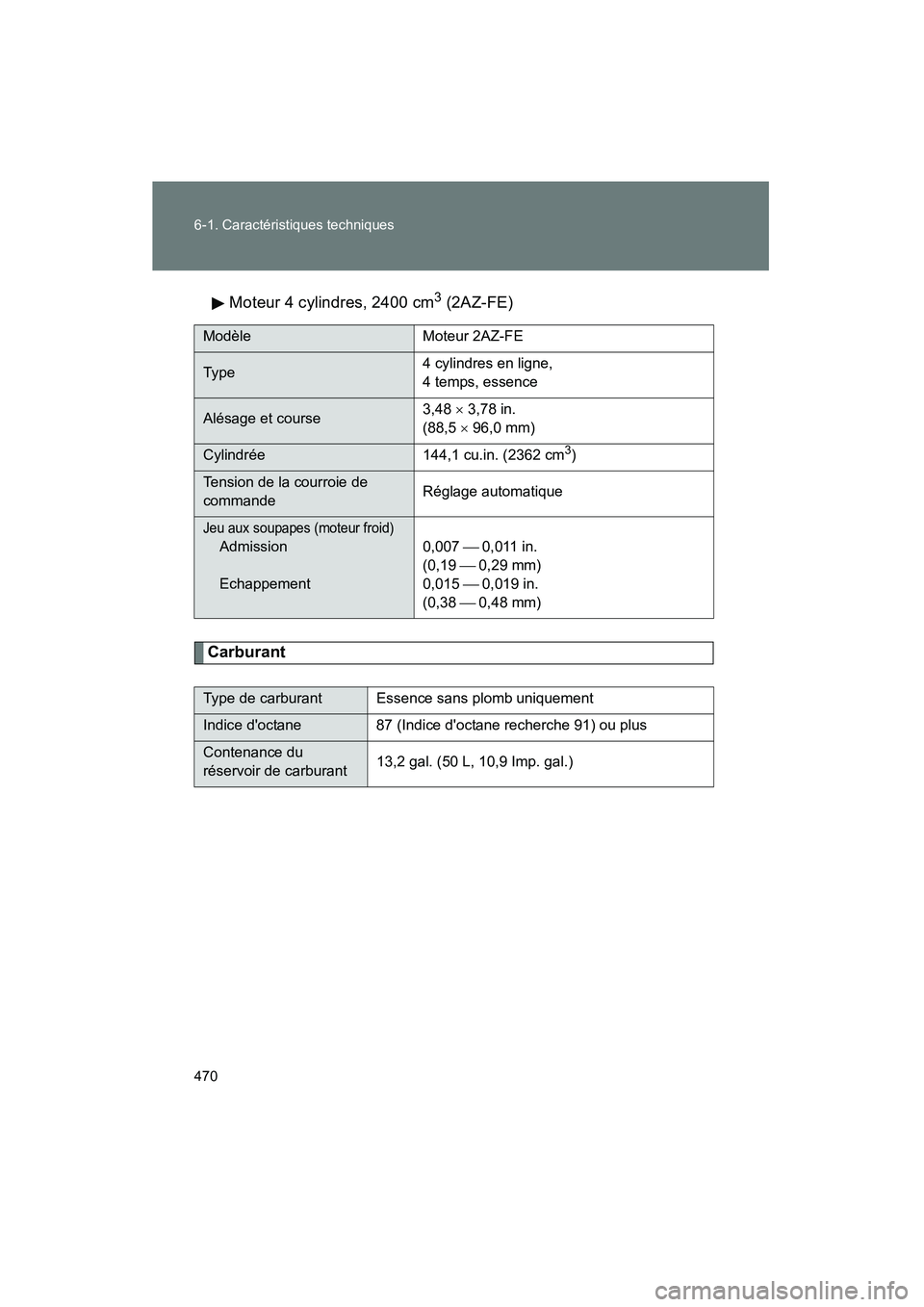

470 6-1. Caractéristiques techniques
COROLLA_DMoteur 4 cylindres, 2400 cm
3 (2AZ-FE)
Carburant
Modèle
Moteur 2AZ-FE
Typ e 4 cylindres en ligne,
4 temps, essence
Alésage et course3,48 ×
3,78 in.
(88,5 × 96,0 mm)
Cylindrée 144,1 cu.in. (2362 cm3)
Tension de la courroie de
commande Réglage automatique
Jeu aux soupapes (moteur froid)
Admission
Echappement0,007 
0,011 in.
(0,19  0,29 mm)
0,015  0,019 in.
(0,38  0,48 mm)
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (Indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant 13,2 gal. (50 L, 10,9 Imp. gal.)

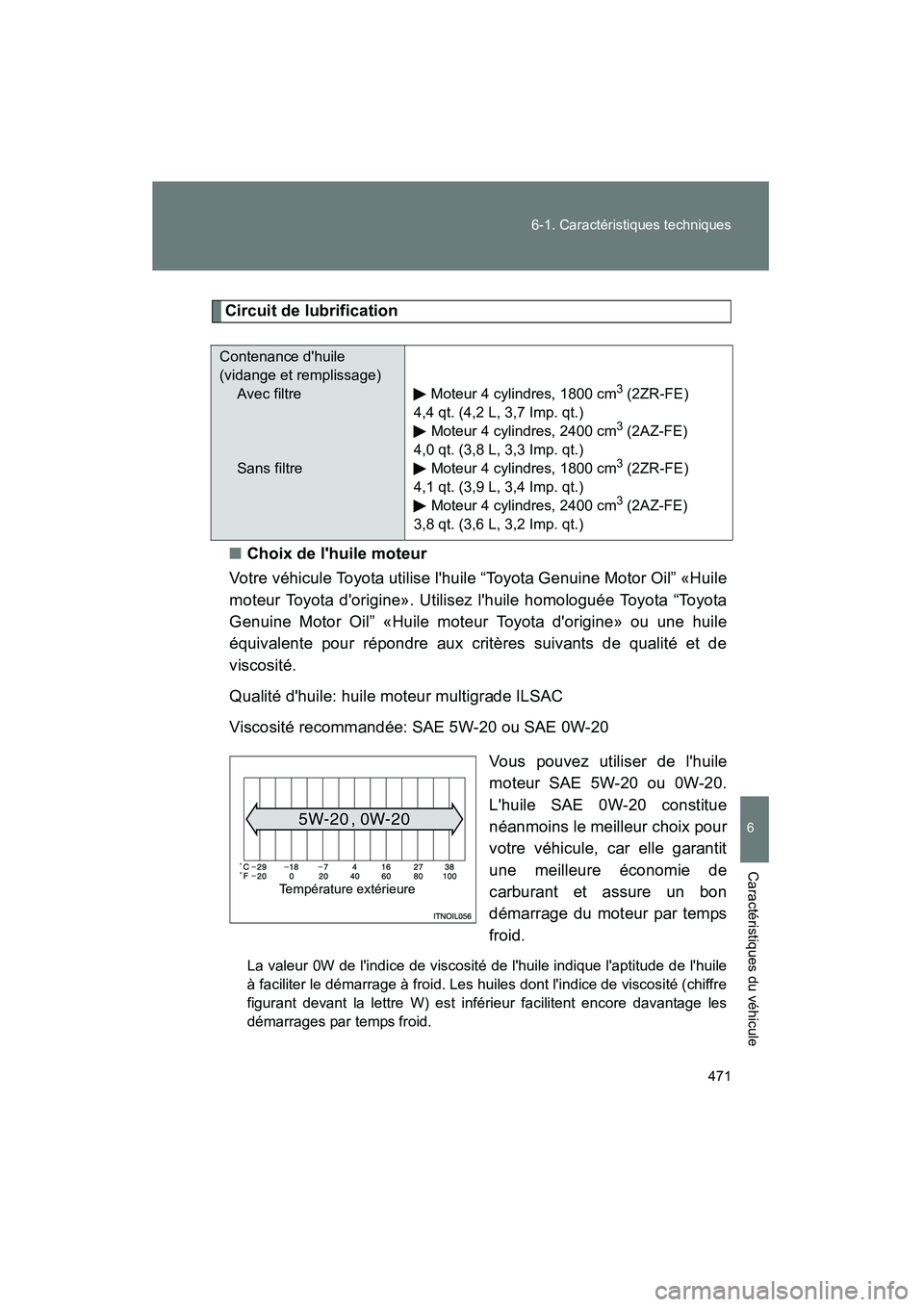

471
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Circuit de lubrification
■ Choix de l'huile moteur
Votre véhicule Toyota utilise l'huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l'huile homologuée Toyota “Toyota
Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une huile
équivalente pour répondre aux critères suivants de qualité et de
viscosité.
Qualité d'huile: huile moteur multigrade ILSAC
Viscosité recommandée: SAE 5W-20 ou SAE 0W-20
Vous pouvez utiliser de l'huile
moteur SAE 5W-20 ou 0W-20.
L'huile SAE 0W-20 constitue
néanmoins le meilleur choix pour
votre véhicule, car elle garantit
une meilleure économie de
carburant et assure un bon
démarrage du moteur par temps
froid.
La valeur 0W de l'indice de viscosité de l'huile indique l'aptitude de l'huile
à faciliter le démarrage à froid. Les huiles dont l'indice de viscosité (chiffre
figurant devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
Contenance d'huile
(vidange et remplissage) Avec filtre
Sans filtre Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
4,4 qt. (4,2 L, 3,7 Imp. qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
4,0 qt. (3,8 L, 3,3 Imp. qt.) Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
4,1 qt. (3,9 L, 3,4 Imp. qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
3,8 qt. (3,6 L, 3,2 Imp. qt.)
Température extérieure

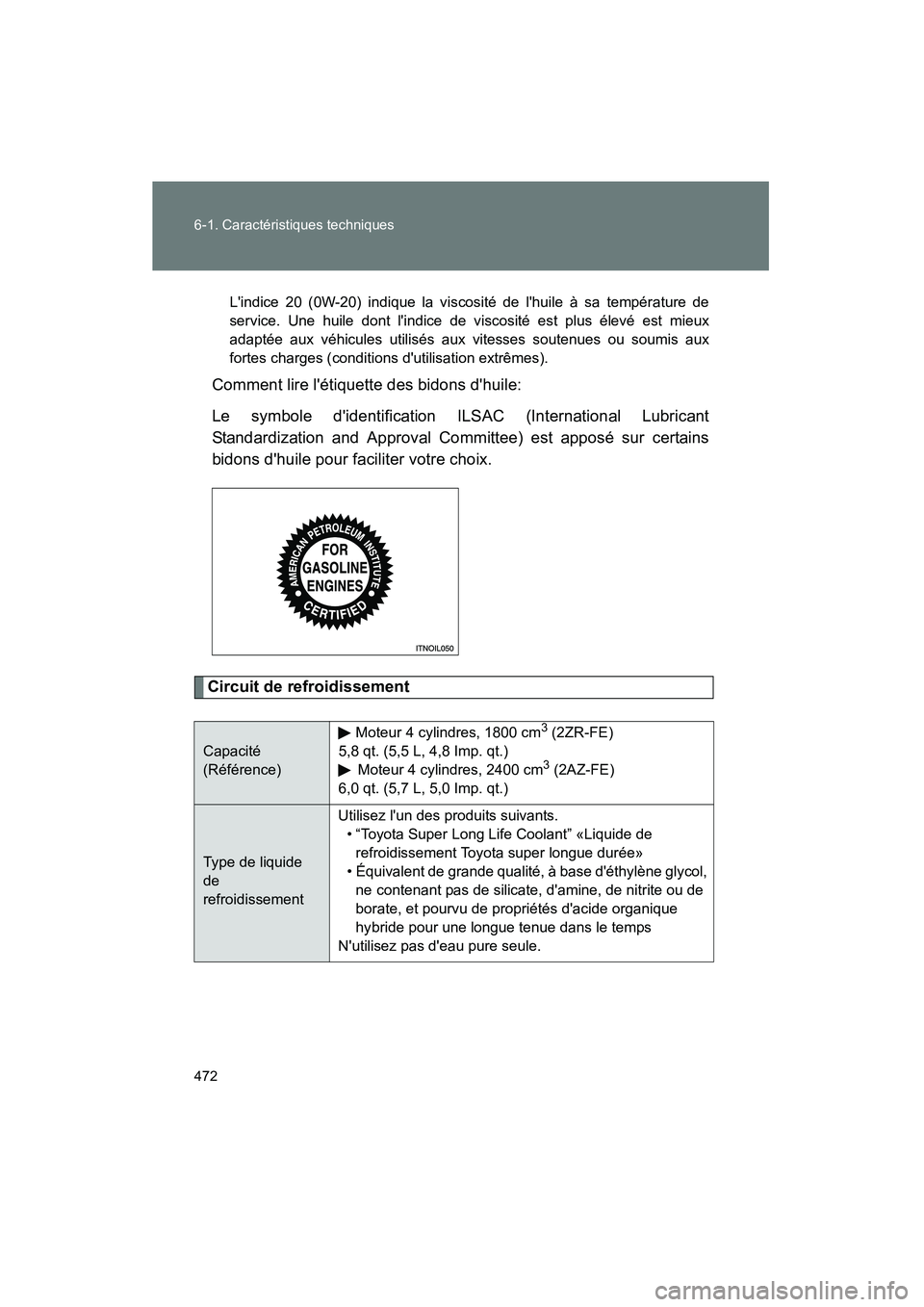

472 6-1. Caractéristiques techniques
COROLLA_D
L'indice 20 (0W-20) indique la viscosité de l'huile à sa température de
service. Une huile dont l'indice de viscosité est plus élevé est mieux
adaptée aux véhicules utilisés aux vitesses soutenues ou soumis aux
fortes charges (conditions d'utilisation extrêmes).
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Circuit de refroidissement
Capacité
(Référence)Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
5,8 qt. (5,5 L, 4,8 Imp. qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
6,0 qt. (5,7 L, 5,0 Imp. qt.)
Type de liquide
de
refroidissement Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de nitrite ou de
borate, et pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le temps
N'utilisez pas d'eau pure seule.

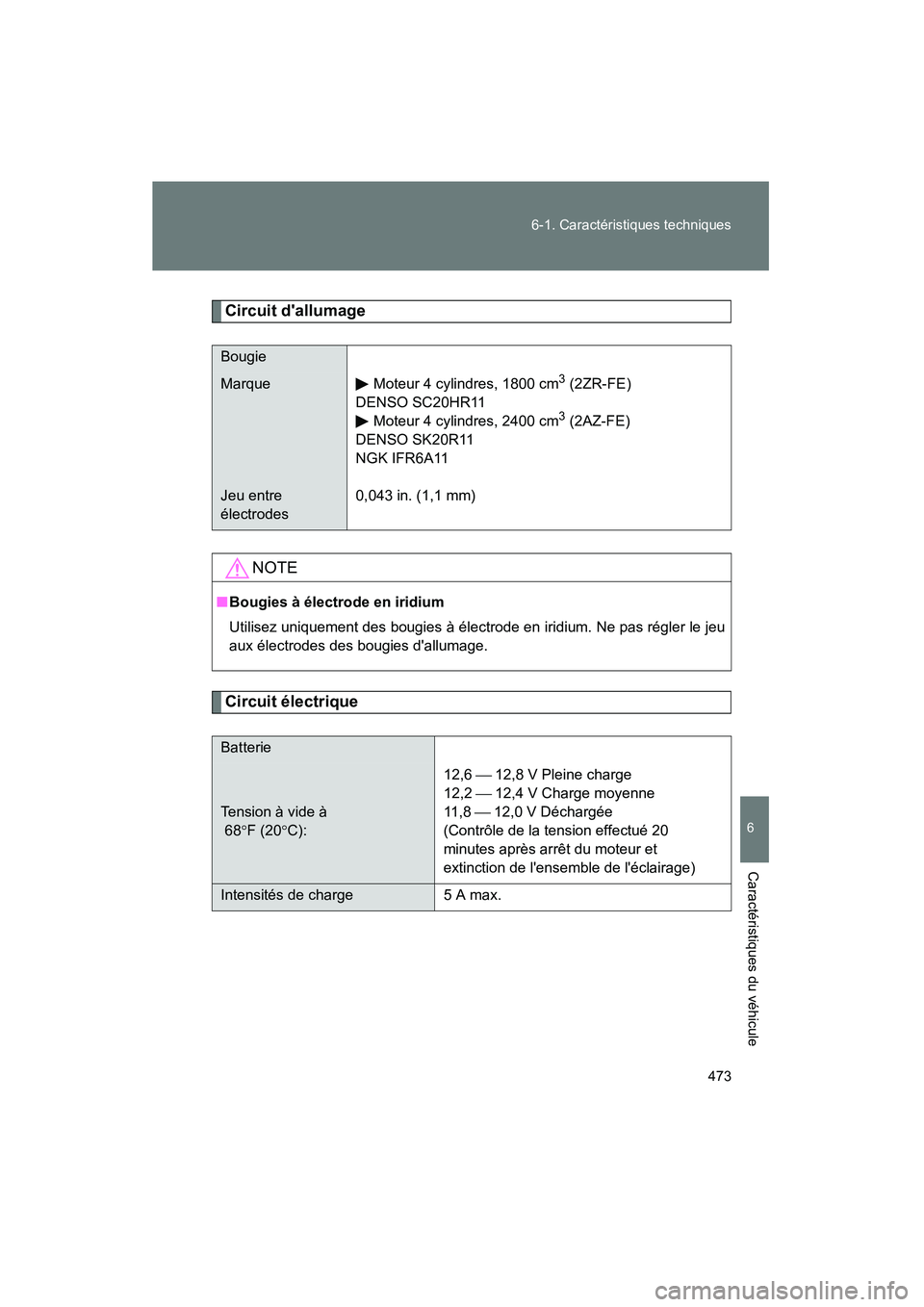

473
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Circuit d'allumage
Circuit électrique
Bougie
Marque
Jeu entre
électrodes
Moteur 4 cylindres, 1800 cm3 (2ZR-FE)
DENSO SC20HR11 Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
DENSO SK20R11
NGK IFR6A11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
aux électrodes des bougies d'allumage.
Batterie
Tension à vide à
68° F (20 °C): 12,6  12,8 V Pleine charge
12,2  12,4 V Charge moyenne
11,8  12,0 V Déchargée
(Contrôle de la tension effectué 20
minutes après arrêt du moteur et
extinction de l'ensemble de l'éclairage)
Intensités de charge
5 A max.

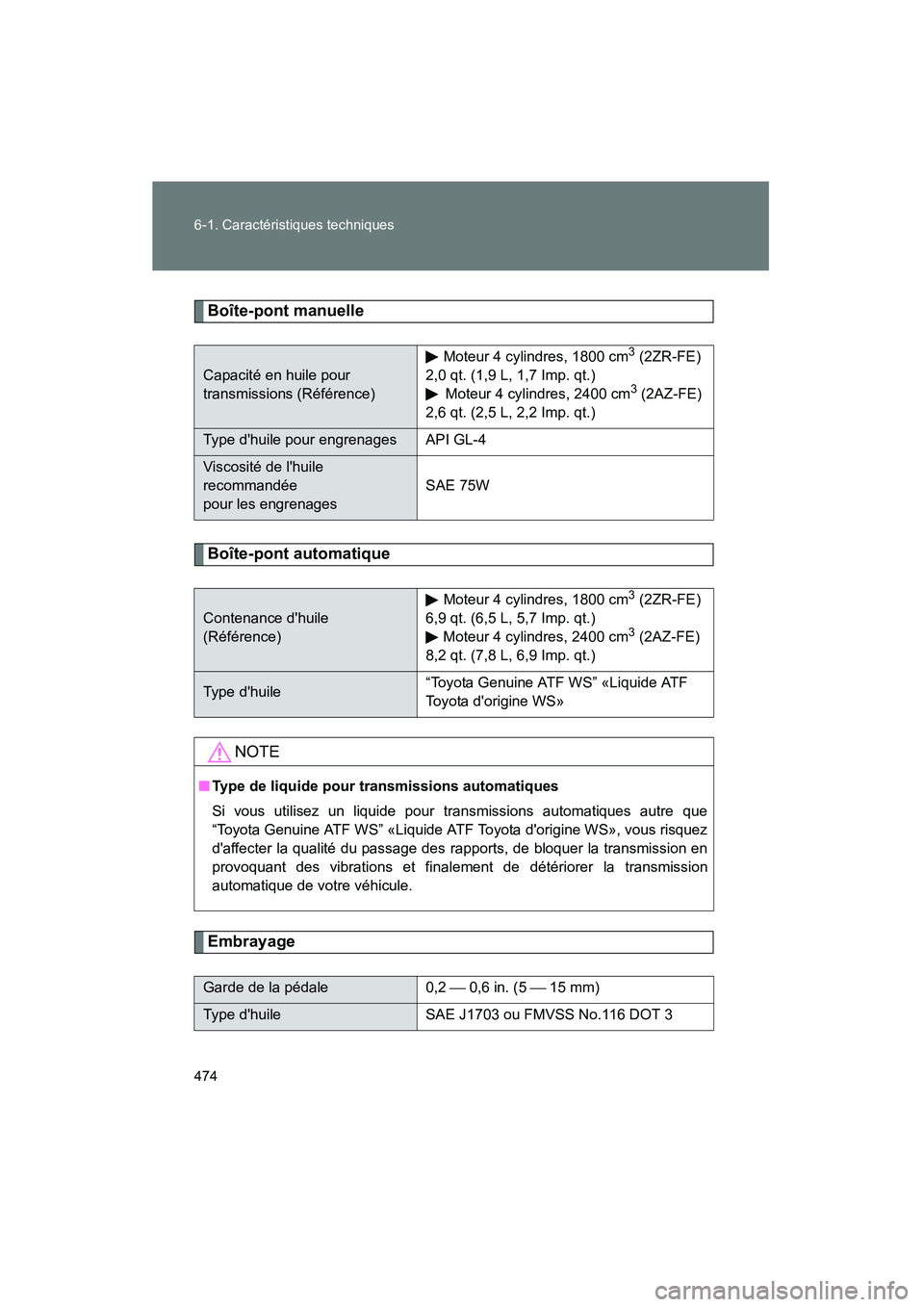

474 6-1. Caractéristiques techniques
COROLLA_D
Boîte-pont manuelle
Boîte-pont automatique
Embrayage
Capacité en huile pour
transmissions (Référence)Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
2,0 qt. (1,9 L, 1,7 Imp. qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
2,6 qt. (2,5 L, 2,2 Imp. qt.)
Type d'huile pour engrenages API GL-4
Viscosité de l'huile
recommandée
pour les engrenages SAE 75W
Contenance d'huile
(Référence) Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
6,9 qt. (6,5 L, 5,7 Imp. qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
8,2 qt. (7,8 L, 6,9 Imp. qt.)
Type d'huile “Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide pour transmissions automatiques
Si vous utilisez un liquide pour transmissions automatiques autre que
“Toyota Genuine ATF WS” «Liquide ATF To yota d'origine WS», vous risquez
d'affecter la qualité du passage des rapports, de bloquer la transmission en
provoquant des vibrations et finalement de détériorer la transmission
automatique de votre véhicule.
Garde de la pédale 0,2  0,6 in. (5  15 mm)
Type d'huile SAE J1703 ou FMVSS No.116 DOT 3

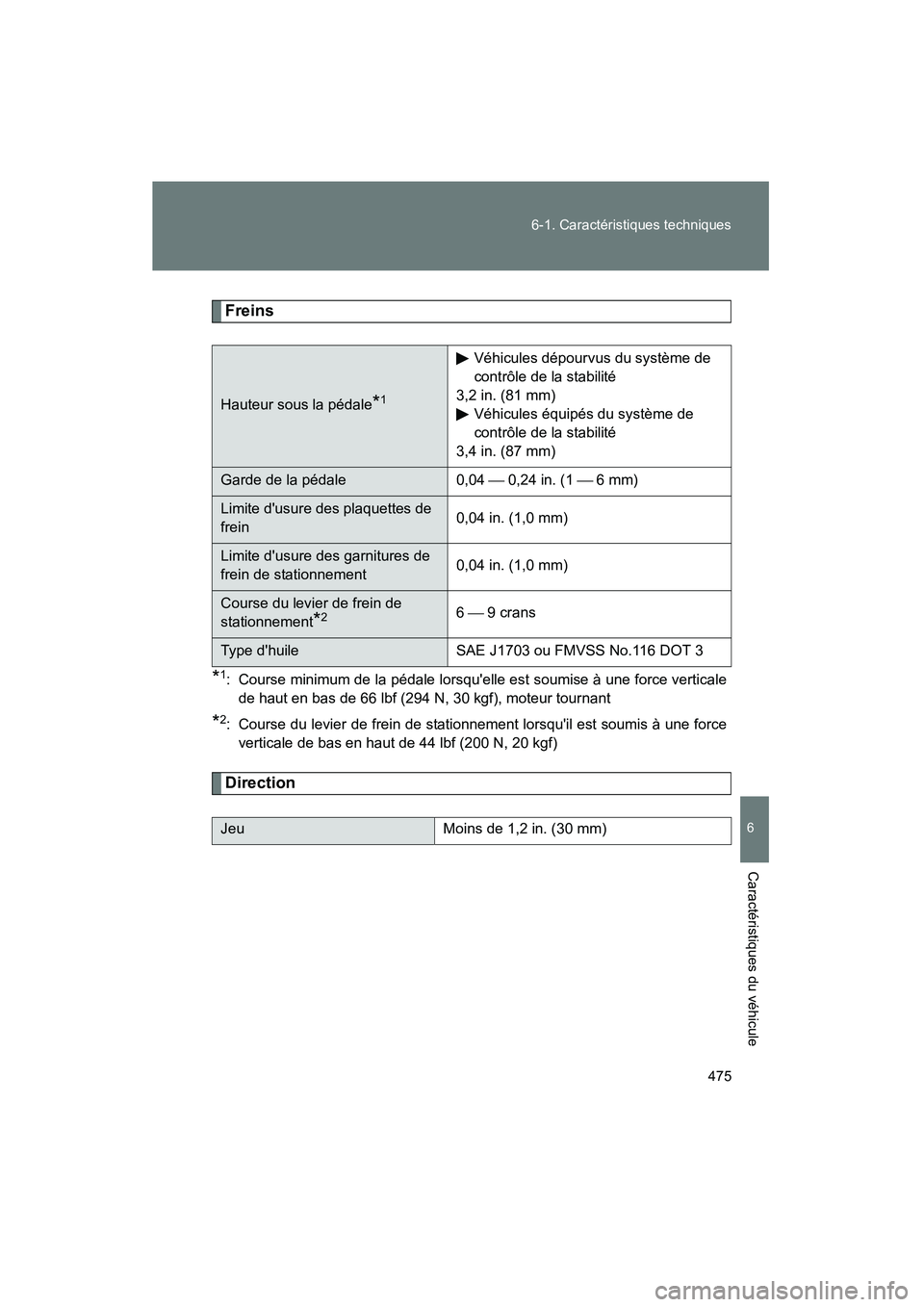

475
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Freins
*1: Course minimum de la pédale lorsqu'elle est soumise à une force verticale
de haut en bas de 66 lbf (294 N, 30 kgf), moteur tournant
*2: Course du levier de frein de stationnement lorsqu'il est soumis à une forceverticale de bas en haut de 44 lbf (200 N, 20 kgf)
Direction
Hauteur sous la pédale*1
Véhicules dépourvus du système de
contrôle de la stabilité
3,2 in. (81 mm) Véhicules équipés du système de
contrôle de la stabilité
3,4 in. (87 mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*26  9 crans
Type d'huile
SAE J1703 ou FMVSS No.116 DOT 3
JeuMoins de 1,2 in. (30 mm)

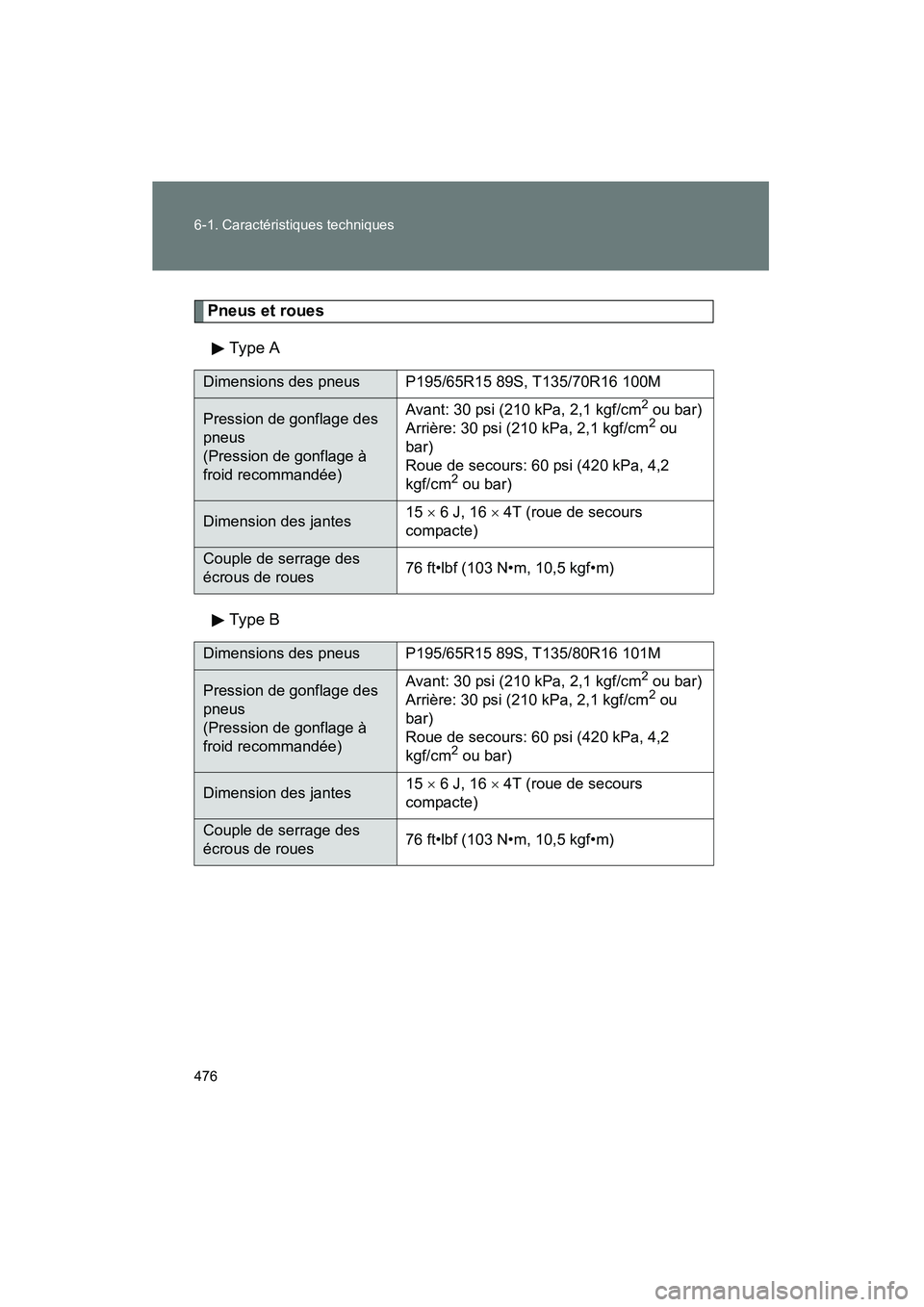

476 6-1. Caractéristiques techniques
COROLLA_D
Pneus et rouesTy pe A
Ty pe B
Dimensions des pneus P195/65R15 89S, T135/70R16 100M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée) Avant: 30 psi (210 kPa, 2,1 kgf/cm2 ou bar)
Arrière: 30 psi (210 kPa, 2,1 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 15 ×
6 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P195/65R15 89S, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Avant: 30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière: 30 psi (210 kPa, 2,1 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 15 ×
6 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

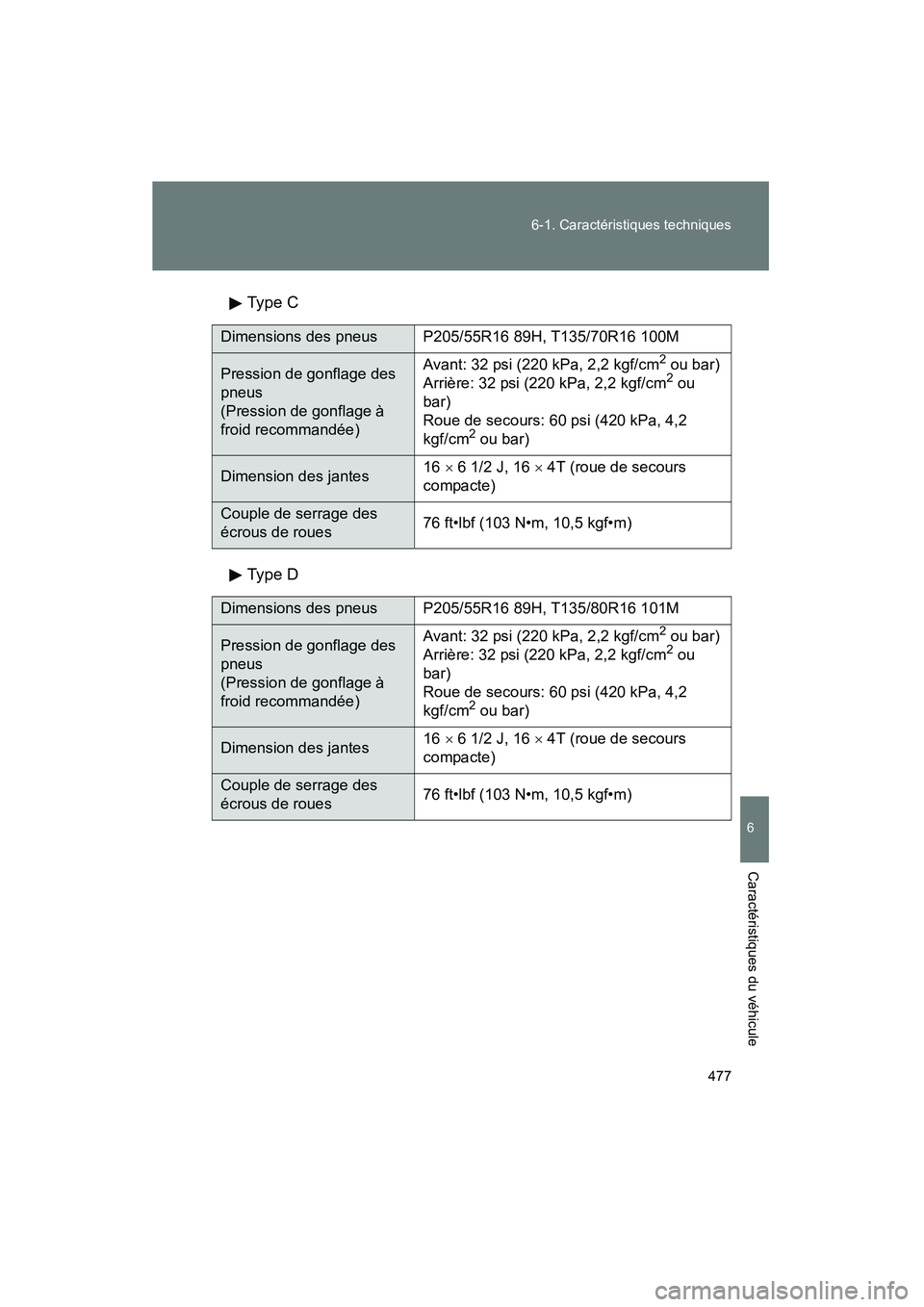

477
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Type C
Type D
Dimensions des pneus P205/55R16 89H, T135/70R16 100M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)
Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P205/55R16 89H, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

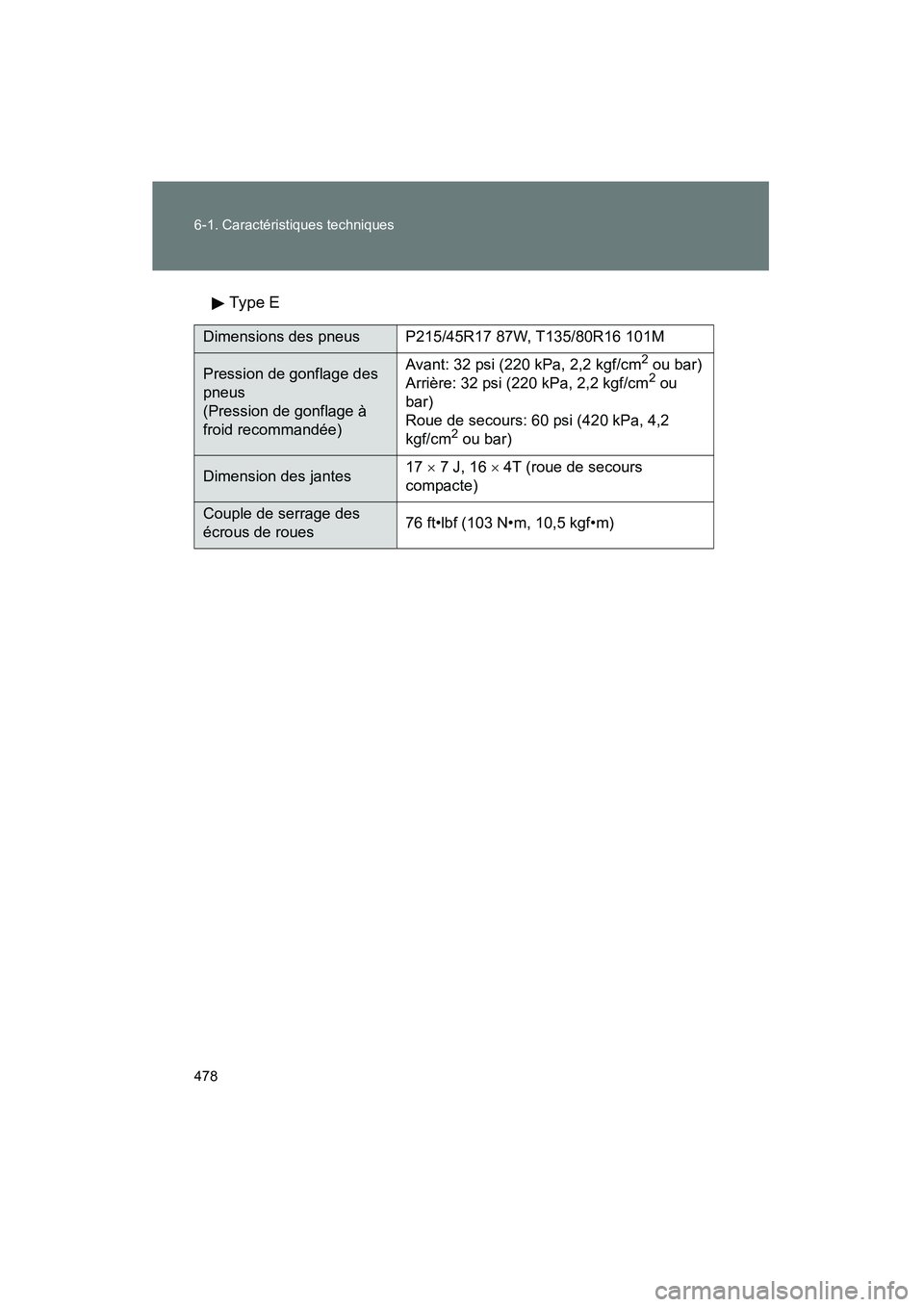

478 6-1. Caractéristiques techniques
COROLLA_DTy pe E
Dimensions des pneus P215/45R17 87W, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)
Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 17 ×
7 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
