TOYOTA COROLLA 2012 Manuel du propriétaire (in French)

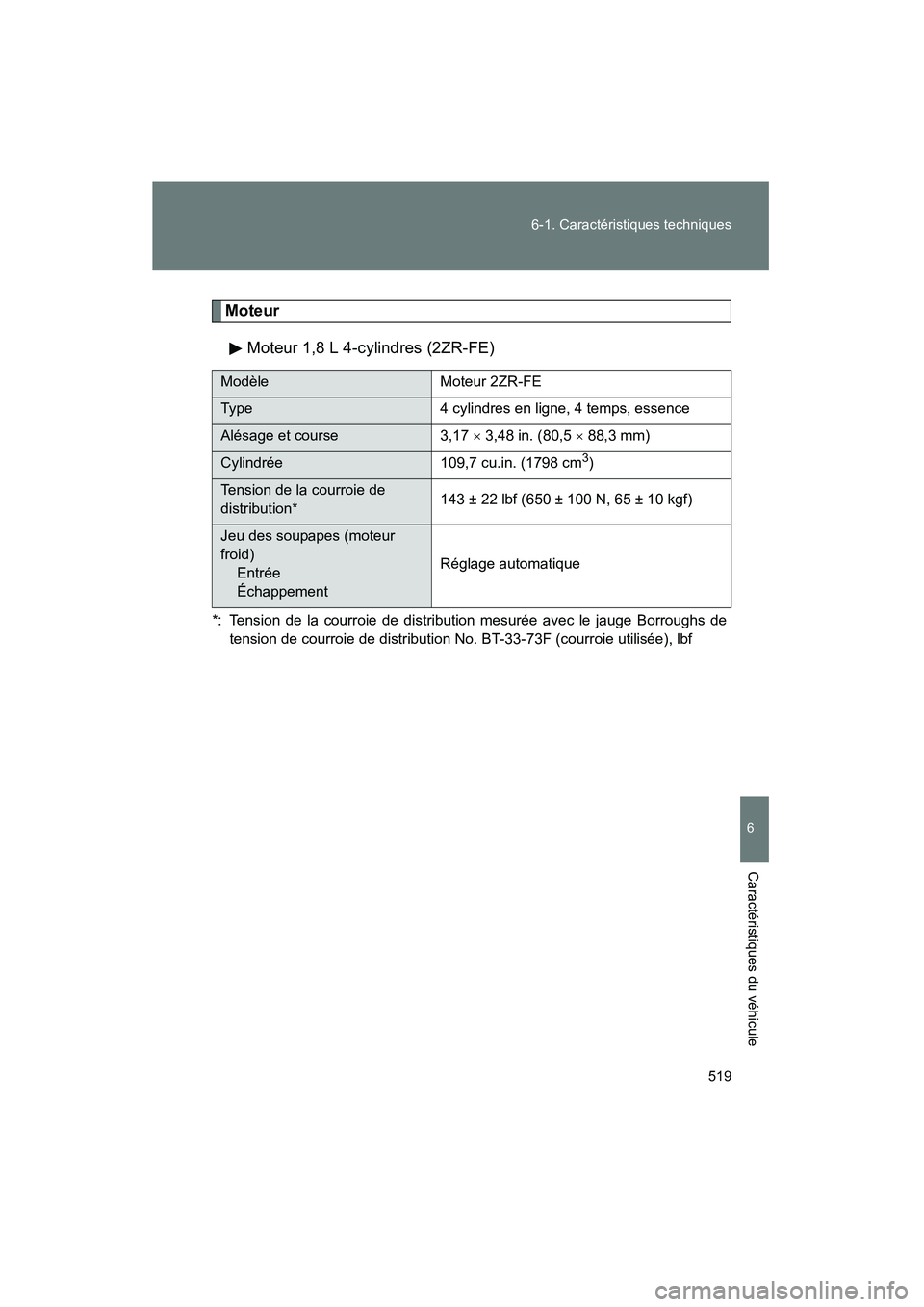

519
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Moteur
Moteur 1,8 L 4-cylindres (2ZR-FE)
*: Tension de la courroie de distribution mesurée avec le jauge Borroughs detension de courroie de distribution No. BT-33-73F (courroie utilisée), lbf
Modèle Moteur 2ZR-FE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course3,17 × 3,48 in. (80,5 × 88,3 mm)
Cylindrée 109,7 cu.in. (1798 cm3)
Tension de la courroie de
distribution*143 ± 22 lbf (650 ± 100 N, 65 ± 10 kgf)
Jeu des soupapes (moteur
froid)
Entrée
ÉchappementRéglage automatique

520 6-1. Caractéristiques techniques
COROLLA_DMoteur 2,4 L 4-cylindres (2AZ-FE)
Carburant
Modèle
Moteur 2AZ-FE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 3,48 × 3,78 in. (88,5 × 96,0 mm)
Cylindrée 144,1 cu.in. (2362 cm3)
Tension de la courroie de
distribution Réglage automatique
Jeu aux soupapes (moteur
froid)
Entrée
Échappement0,007 
0,011 in. (0,19  0,29 mm)
0,015  0,019 in. (0,38  0,48 mm)
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant
(Référence) 13,2 gal. (50 L, 10,9 Imp. gal.)

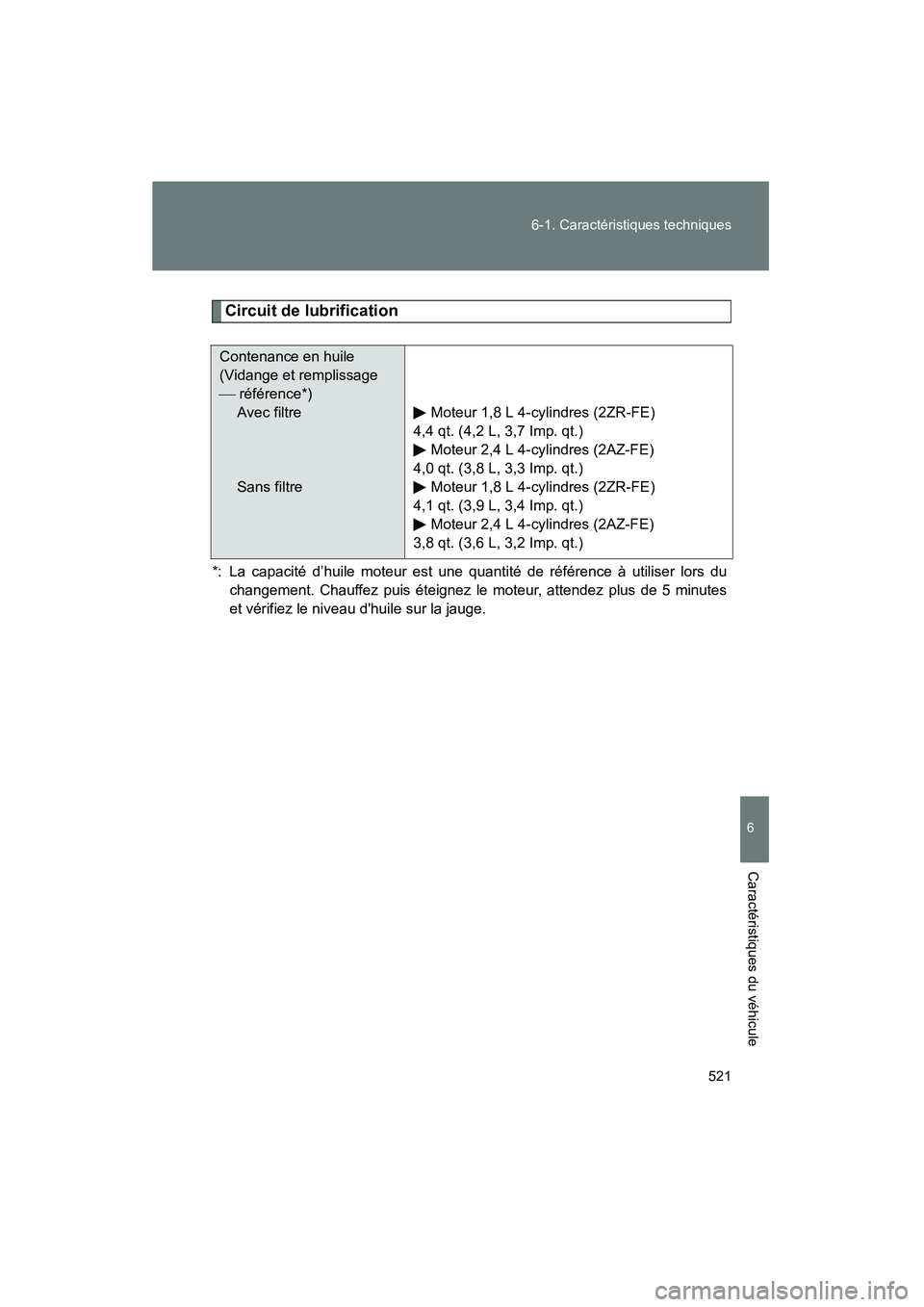

521
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Circuit de lubrification
*: La capacité d’huile moteur est une quantité de référence à utiliser lors du
changement. Chauffez puis éteignez le moteur, attendez plus de 5 minutes
et vérifiez le niveau d'huile sur la jauge.
Contenance en huile
(Vidange et remplissage
 référence*)Avec filtre
Sans filtre Moteur 1,8 L 4-cylindres (2ZR-FE)
4,4 qt. (4,2 L, 3,7 Imp. qt.) Moteur 2,4 L 4-cylindres (2AZ-FE)
4,0 qt. (3,8 L, 3,3 Imp. qt.) Moteur 1,8 L 4-cylindres (2ZR-FE)
4,1 qt. (3,9 L, 3,4 Imp. qt.) Moteur 2,4 L 4-cylindres (2AZ-FE)
3,8 qt. (3,6 L, 3,2 Imp. qt.)

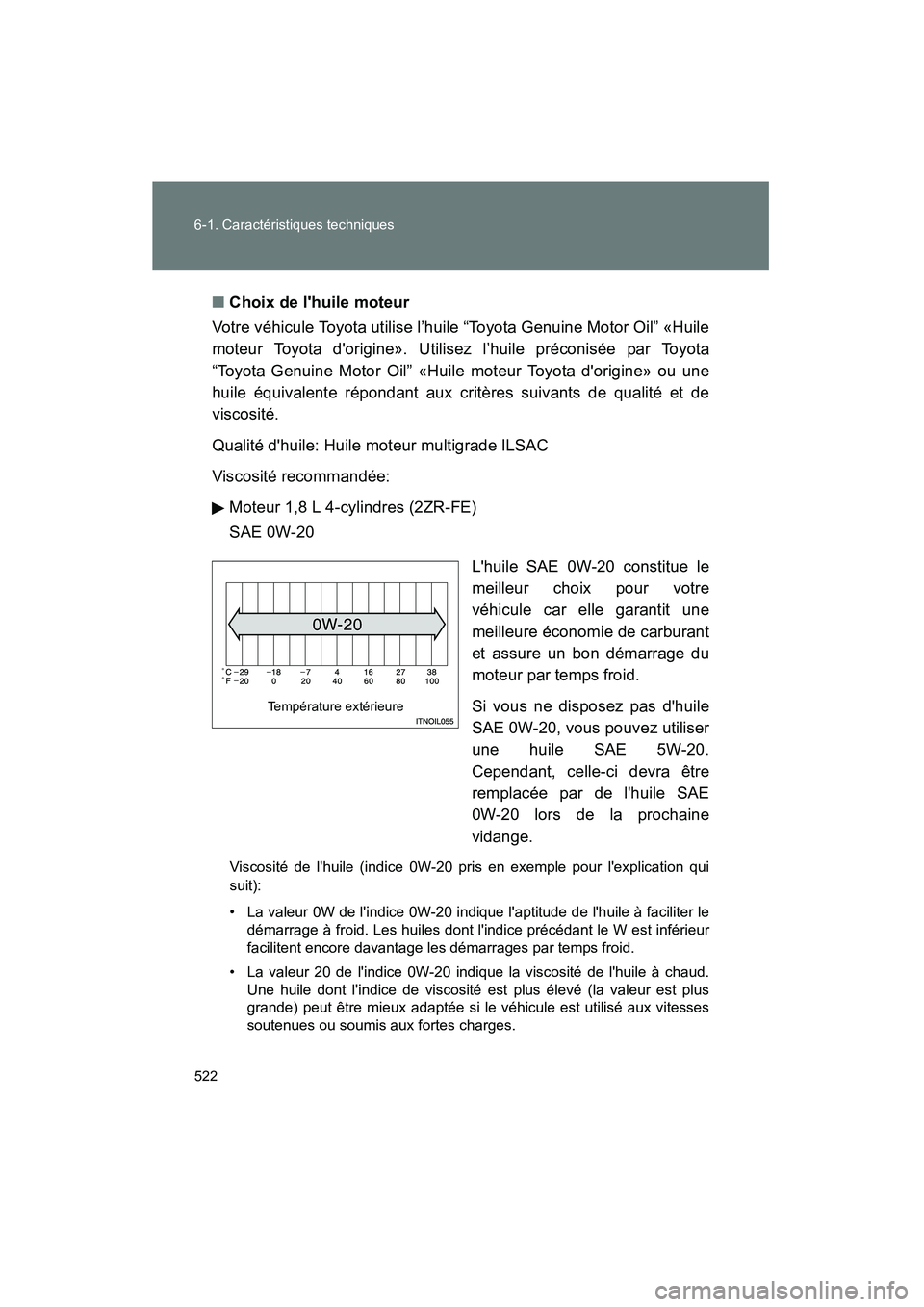

522 6-1. Caractéristiques techniques
COROLLA_D■
Choix de l'huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l’huile préconisée par Toyota
“Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une
huile équivalente répondant aux critères suivants de qualité et de
viscosité.
Qualité d'huile: Huile moteur multigrade ILSAC
Viscosité recommandée:
Moteur 1,8 L 4-cylindres (2ZR-FE)
SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix pour votre
véhicule car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
Si vous ne disposez pas d'huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20.
Cependant, celle-ci devra être
remplacée par de l'huile SAE
0W-20 lors de la prochaine
vidange.
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter ledémarrage à froid. Les huiles dont l'indice précédant le W est inférieur
facilitent encore davantage les démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud. Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) peut être mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges.
Température extérieure

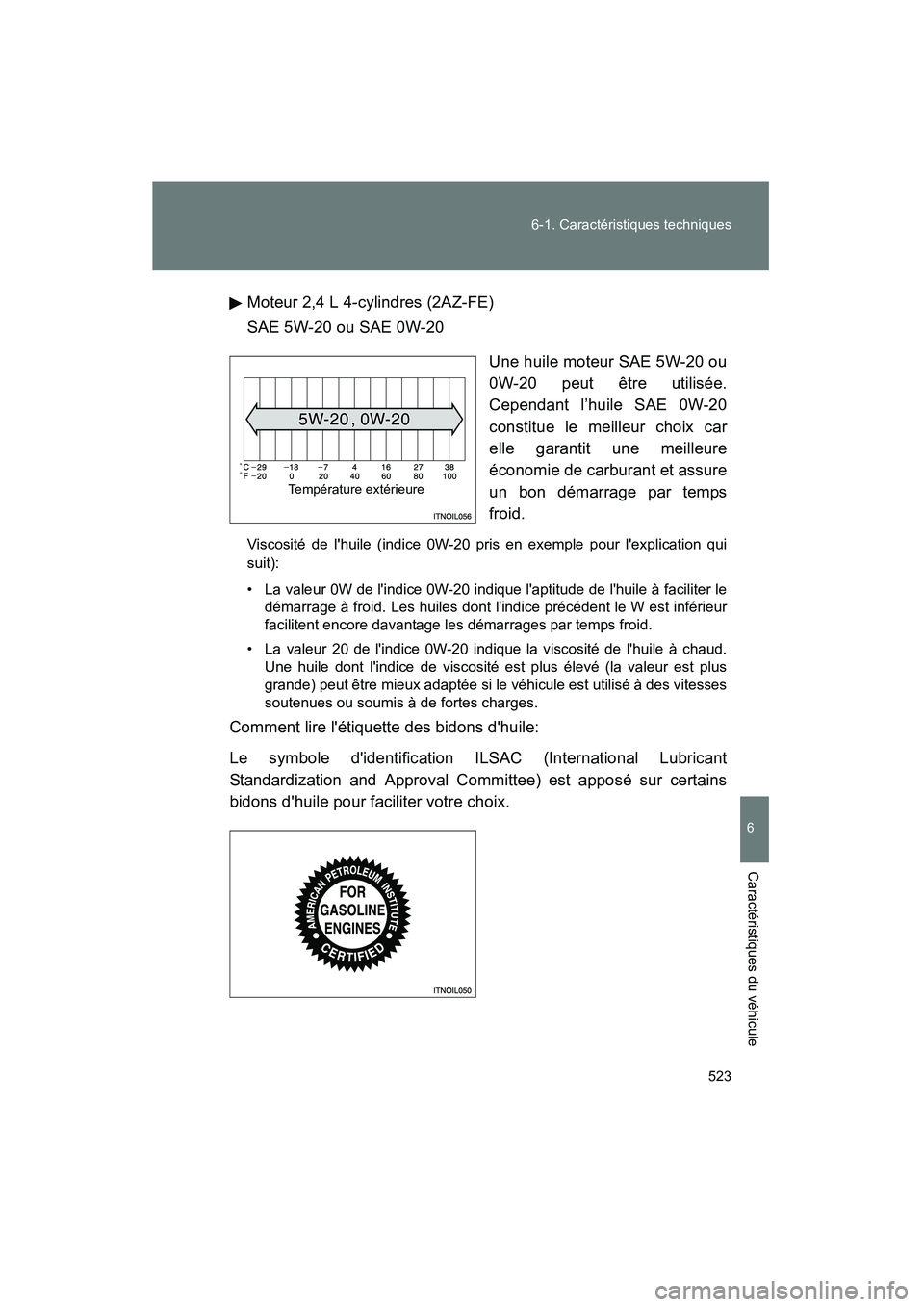

523
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Moteur 2,4 L 4-cylindres (2AZ-FE)
SAE 5W-20 ou SAE 0W-20
Une huile moteur SAE 5W-20 ou
0W-20 peut être utilisée.
Cependant l’huile SAE 0W-20
constitue le meilleur choix car
elle garantit une meilleure
économie de carburant et assure
un bon démarrage par temps
froid.
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter ledémarrage à froid. Les huiles dont l'indice précédent le W est inférieur
facilitent encore davantage les démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud. Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) peut être mieux adaptée si le véhicule est utilisé à des vitesses
soutenues ou soumis à de fortes charges.
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Température extérieure

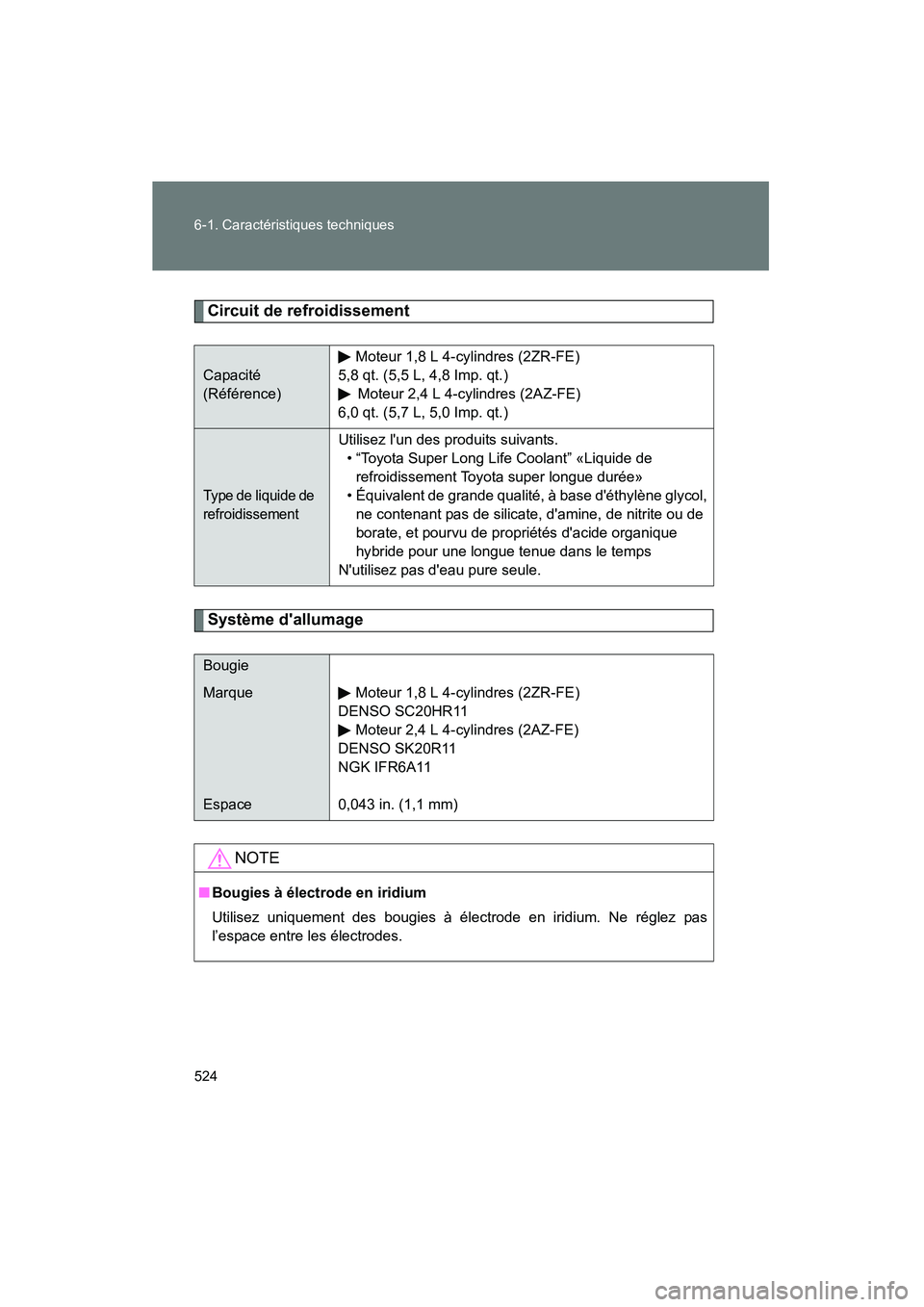

524 6-1. Caractéristiques techniques
COROLLA_D
Circuit de refroidissement
Système d'allumage
Capacité
(Référence)Moteur 1,8 L 4-cylindres (2ZR-FE)
5,8 qt. (5,5 L, 4,8 Imp. qt.) Moteur 2,4 L 4-cylindres (2AZ-FE)
6,0 qt. (5,7 L, 5,0 Imp. qt.)
Type de liquide de
refroidissement
Utilisez l'un des produits suivants. • “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de nitrite ou de
borate, et pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le temps
N'utilisez pas d'eau pure seule.
Bougie
Marque
Espace Moteur 1,8 L 4-cylindres (2ZR-FE)
DENSO SC20HR11 Moteur 2,4 L 4-cylindres (2AZ-FE)
DENSO SK20R11
NGK IFR6A11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l’espace entre les électrodes.

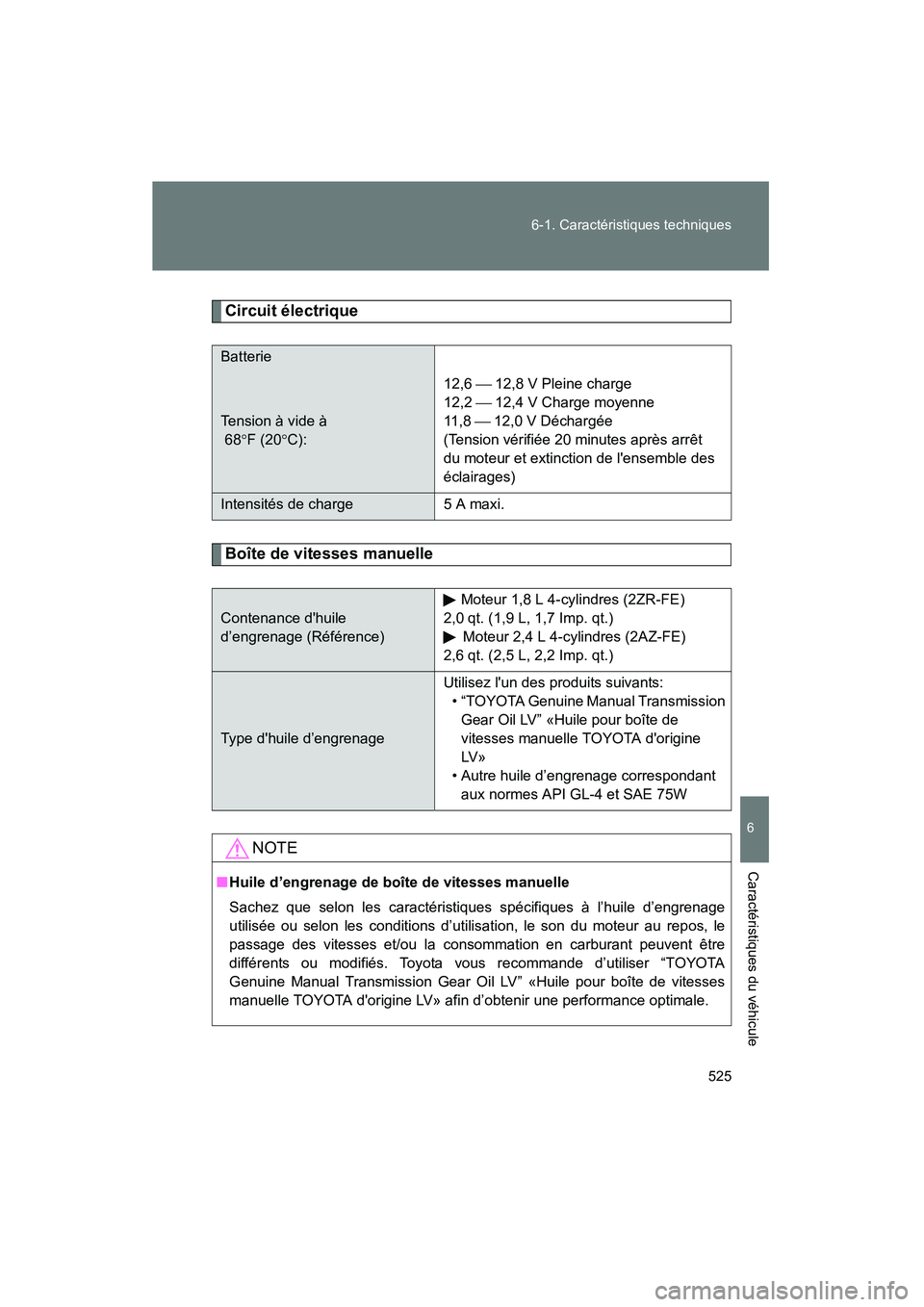

525
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Circuit électrique
Boîte de vitesses manuelle
Batterie
Tension à vide à
68°
F (20 °C): 12,6  12,8 V Pleine charge
12,2  12,4 V Charge moyenne
11 , 8
 12,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt
du moteur et extinction de l'ensemble des
éclairages)
Intensités de charge 5 A maxi.
Contenance d'huile
d’engrenage (Référence) Moteur 1,8 L 4-cylindres (2ZR-FE)
2,0 qt. (1,9 L, 1,7 Imp. qt.) Moteur 2,4 L 4-cylindres (2AZ-FE)
2,6 qt. (2,5 L, 2,2 Imp. qt.)
Type d'huile d’engrenage Utilisez l'un des produits suivants:
• “TOYOTA Genuine Manual Transmission Gear Oil LV” «Huile pour boîte de
vitesses manuelle TOYOTA d'origine
LV »
• Autre huile d’engrenage correspondant aux normes API GL-4 et SAE 75W
NOTE
■ Huile d’engrenage de boîte de vitesses manuelle
Sachez que selon les caractéristiques spécifiques à l’huile d’engrenage
utilisée ou selon les conditions d’utilisation, le son du moteur au repos, le
passage des vitesses et/ou la consommation en carburant peuvent être
différents ou modifiés. Toyota vous recommande d’utiliser “TOYOTA
Genuine Manual Transmission Gear Oil LV” «Huile pour boîte de vitesses
manuelle TOYOTA d'origine LV» afin d’obtenir une performance optimale.

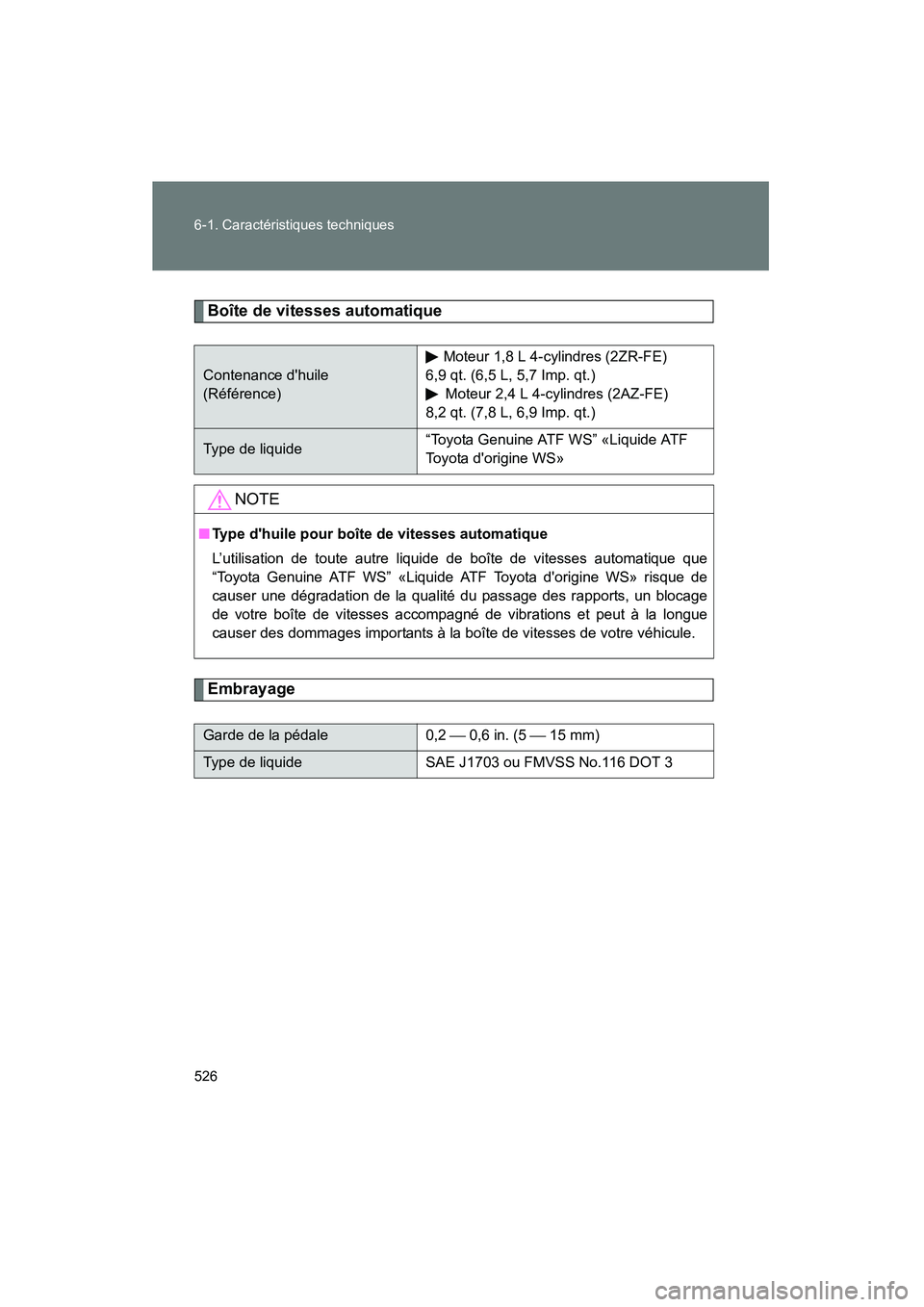

526 6-1. Caractéristiques techniques
COROLLA_D
Boîte de vitesses automatique
Embrayage
Contenance d'huile
(Référence)Moteur 1,8 L 4-cylindres (2ZR-FE)
6,9 qt. (6,5 L, 5,7 Imp. qt.) Moteur 2,4 L 4-cylindres (2AZ-FE)
8,2 qt. (7,8 L, 6,9 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type d'huile pour boîte de vitesses automatique
L’utilisation de toute autre liquide de boîte de vitesses automatique que
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de
causer une dégradation de la qualité du passage des rapports, un blocage
de votre boîte de vitesses accompagné de vibrations et peut à la longue
causer des dommages importants à la boîte de vitesses de votre véhicule.
Garde de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

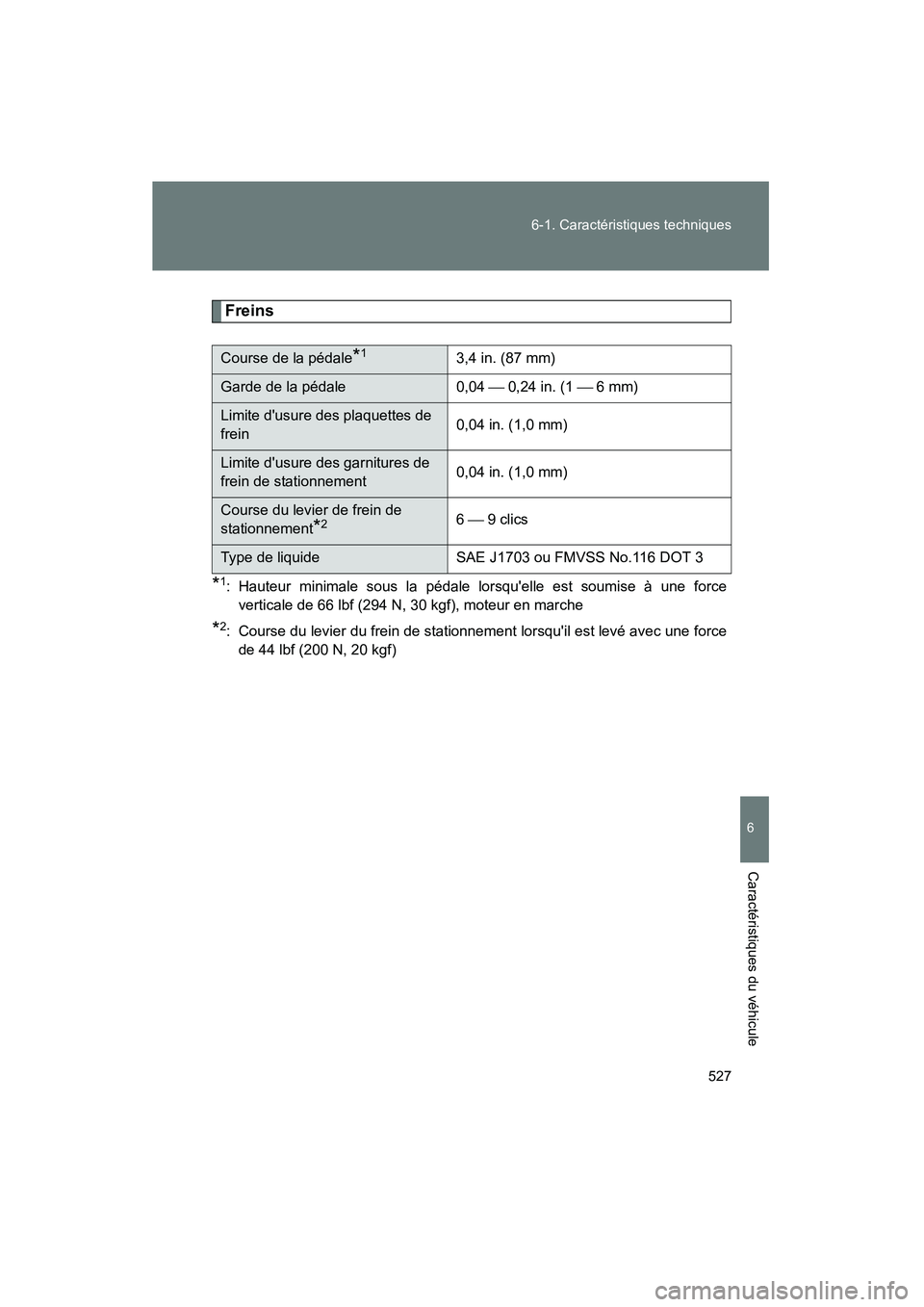

527
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
COROLLA_D
Freins
*1: Hauteur minimale sous la pédale lorsqu'elle est soumise à une force
verticale de 66 lbf (294 N, 30 kgf), moteur en marche
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une forcede 44 lbf (200 N, 20 kgf)
Course de la pédale*13,4 in. (87 mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*26  9 clics
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3

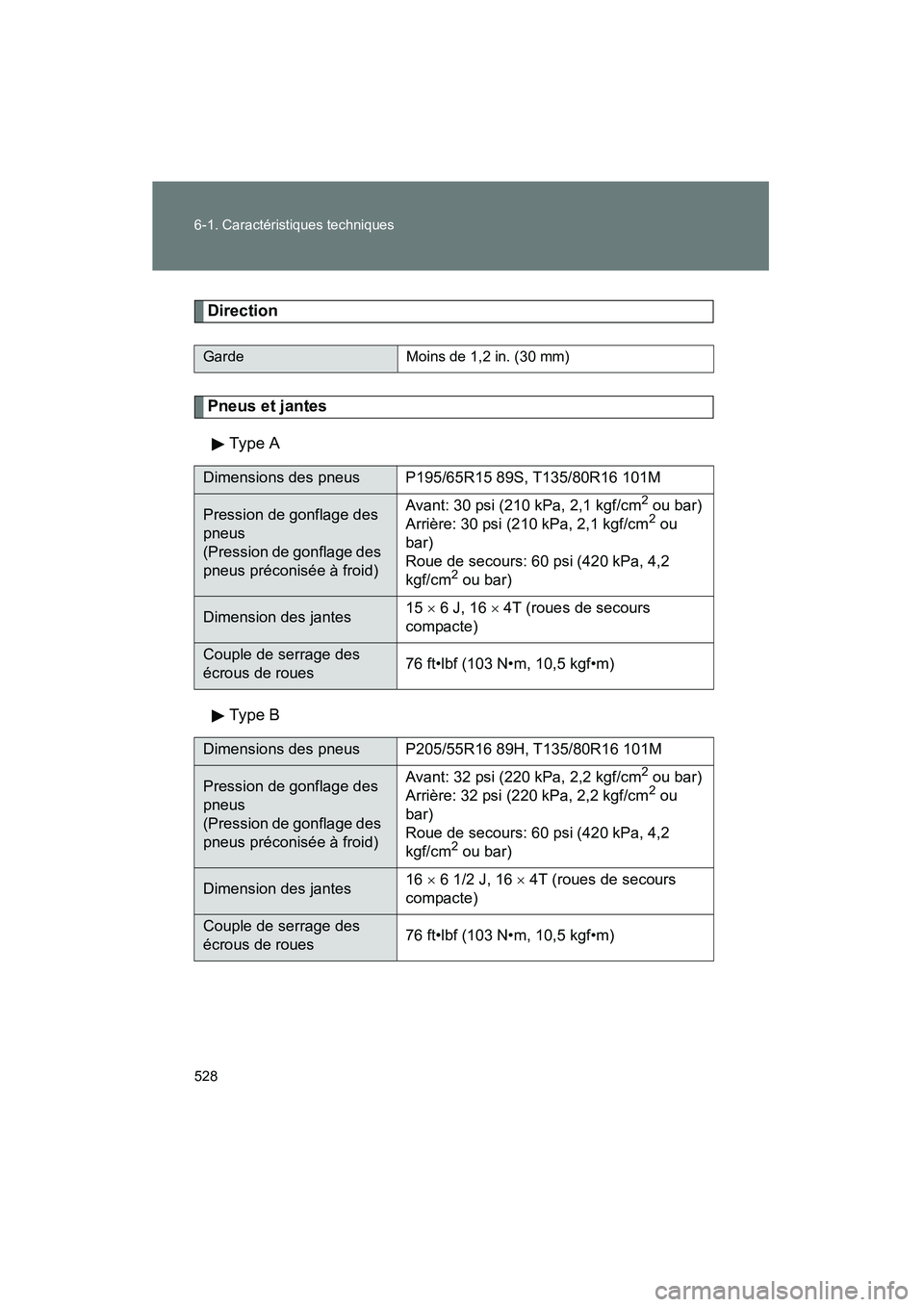

528 6-1. Caractéristiques techniques
COROLLA_D
Direction
Pneus et jantesTy pe A
Ty pe B
Garde Moins de 1,2 in. (30 mm)
Dimensions des pneus P195/65R15 89S, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Avant: 30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière: 30 psi (210 kPa, 2,1 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 15
× 6 J, 16 × 4T (roues de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P205/55R16 89H, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2
kgf/cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roues de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
