TOYOTA COROLLA 2013 Manual de utilizare (in Romanian)

4316-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
6
Întreţinerea şi îngrijirea
Jojă cu protuberanţe: Intro-
duceţi din nou joja, până la
capăt, cu zona cu protu-
beranţe ( în figură)
îndreptată spre motor.
Scoateţi joja şi verificaţi nivelul uleiului de motor ţinând o lavetă
sub capătul acesteia.
Scăzut
Normal
Excesiv
Forma jojei poate să difere în funcţie de tipul autoturismului sau
al motorului.
Ştergeţi joja de ulei şi introduceţi-o din nou complet.4
1
5
1
2
3
Joja platăJoja cu protuberanţe
6

4326-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)■
Completarea cu ulei de motor
Dacă nivelul uleiului de motor
este sub nivelul minim sau
aproape de acesta, completaţi
cu acelaşi tip de ulei existent în
motor.
Înainte de completarea uleiului, asiguraţi-vă că aţi verificat tipul de
ulei şi că aţi pregătit articolele necesare.
Desfaceţi buşonul rezervorului de ulei rotindu-l în sens antiorar.
Adăugaţi ulei de motor în cantităţi mici, verificând nivelul de ulei
indicat pe jojă.
Fixaţi buşonul de umplere pentru ulei rotindu-l în sens orar.
Alegerea uleiului de
motorP. 592
Cantitatea de ulei
(Minim  Maxim)1,5 l (1,6 qt., 1,3 Imp. qt.)
Articole Pâlnie curată
1
2
3

4336-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
6
Întreţinerea şi îngrijirea
■Completarea uleiului de motor (doar motoare diesel)
Nu adăugaţi ulei de motor în exces. Utilizaţi joja pentru a vă asigura că nivelul
uleiului nu depăşeşte marcajul de nivel maxim. Dacă depăşiţi acest marcaj,
va trebui să readuceţi nivelul uleiului sub marcajul de nivel maxim.
■Consumul de ulei de motor
În timpul conducerii va fi consumată o anumită cantitate de ulei de motor.
Consumul de ulei poate creşte şi uleiul de motor poate necesita completare
între intervalele la care trebuie schimbat uleiul, în următoarele situaţii:
●Când motorul este nou, de exemplu imediat după achiziţionarea automo-
bilului sau după înlocuirea motorului
●Dacă este utilizat ulei de calitate inferioară sau cu vâscozitate neadecvată
●Când conduceţi la turaţii mari ale motorului sau cu încărcături grele, când
tractaţi sau când conduceţi accelerând sau decelerând frecvent
●Când lăsaţi motorul să funcţioneze la ralanti un timp îndelungat sau când
conduceţi frecvent în trafic aglomerat
■După ce aţi schimbat uleiul de motor (doar motoare diesel)
Trebuie resetate datele pentru schimbul de ulei. Efectuaţi urm
ătoarele pro-
ceduri:
Cu motorul în funcţiune, comutaţi displayul pe contorul de parcurs „A”.
(P. 90, 95)
Aduceţi contactul de pornire în poziţia OFF.
Autoturisme fără sistem inteligent de acces şi pornire:
Simultan cu apăsarea butonului de comutare display (P. 90, 95), aduceţi
contactul de pornire în poziţia „ON” (nu porniţi motorul, deoarece modul de
resetare se va dezactiva). Ţineţi apăsat butonul până când contorul de
parcurs afişează „000000”.
Autoturisme cu sistem inteligent de acces şi pornire:
Simultan cu apăsarea butonului de comutare display (P. 90, 95), aduceţi
contactul de pornire în modul IGNITION ON (nu porniţi motorul, deoarece
în caz contrar, modul de resetare se va dezactiva). Ţineţi apăsat butonul
până când contorul de parcurs afişează „000000”.
1
2
3

4346-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
AT E NŢIE
■Uleiul de motor uzat
●Uleiul uzat conţine substanţe dăunătoare care pot provoca inflamaţii ale
pielii şi chiar cancer de piele. Din acest motiv, evitaţi contactul prelungit şi
repetat cu uleiul uzat. Îndepărtaţi uleiul uzat de pe piele, spălându-vă bine
cu apă şi săpun.
●Eliminaţi uleiul uzat şi filtrele de ulei printr-o procedură sigură, conform
reglementărilor. Nu eliminaţi uleiul uzat şi filtrele de ulei împreună cu
gunoiul menajer, în sistemul de canalizare sau pe sol.
Adresaţi-vă unui dealer autorizat Toyota, unui atelier service specializat
sau unui magazin de piese de schimb pentru informaţii privind reciclarea
sau eliminarea uleiului.
●Nu lăsaţi uleiul de motor uzat la îndemâna copiilor.
NOTĂ
■Pentru a preveni defecţiunile majore ale motorului
Ve r i f i c aţi regulat nivelul uleiului de motor.
■Când schimbaţi uleiul de motor
●Aveţi grijă să nu vărsaţi ulei pe componentele autoturismului.
●Evitaţi să depăşiţi nivelul maxim, deoarece motorul se poate defecta.
●Ve r i f i c aţi nivelul uleiului de motor cu ajutorul jojei la fiecare realimentare.
●Asiguraţi-vă că buşonul rezervorului pentru uleiul de motor este strâns
corespunzător.
■Uleiul de motor (numai la motoare diesel)
Utilizarea altui tip de ulei de motor decât ACEA C2 poate cauza defectarea
convertizorului catalitic.

4356-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
6
Întreţinerea şi îngrijirea
Nivelul lichidului de răcire este satisfăcător, dacă se află între
marcajele „FULL” (maxim) şi „LOW” (minim) ale rezervorului, când
motorul este rece.
Buşon rezervor
Marcaj „FULL” (maxim)
Marcaj „LOW” (minim)
Dacă nivelul lichidului este la
sau sub marcajul „LOW”
(minim), adăugaţi lichid de
răcire până la marcajul „FULL”
(maxim).
■Alegerea lichidului de răcire
Utilizaţi numai „Toyota Super Long Life Coolant” sau un lichid de răcire similar
de calitate foarte bună, pe bază de etilenglicol, fără silicaţi, amine, nitriţi sau
boraţi, cu durată lungă de utilizare datorată tehnologiei acidului organic
hibrid.
„Toyota Super Long Life Coolant” este un amestec de 50% lichid de răcire şi
50% apă deionizată. (Temperatură minimă: -35C [-31F])
Pentru mai multe informaţii despre lichidul de răcire a motorului, adresaţi-vă
unui dealer autorizat Toyota sau oricărui atelier service specializat.
■Dacă nivelul lichidului de răcire scade la scurt timp după completare
Ve r i f i c aţi vizual radiatorul, furtunurile, buşonul rezervorului lichidului de răcire
motor, buşonul de scurgere şi pompa de apă.
Dacă nu observaţi urme de scurgeri, adresaţi-vă unui dealer autorizat Toyota
sau unui atelier service specializat pentru verificarea buşonului şi a
eventualelor scurgeri din sistemul de răcire.
Lichidul de răcire a motorului
1
2
3
AT E NŢIE
■Când motorul este fierbinte
Nu scoateţi buşonul rezervorului de lichid de răcire motor.
Sistemul de răcire poate fi sub presiune şi poate pulveriza lichid de răcire
fierbinte dacă scoateţi buşonul, provocând răniri grave, cum ar fi arsurile.

4366-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
Ve r i f i c aţi radiatorul, condensatorul şi sistemul intermediar de răcire şi
îndepărtaţi orice obiect străin.
Dacă oricare din componentele de mai sus sunt foarte murdare sau
nu puteţi aprecia starea lor, duceţi autoturismul la un dealer autorizat
Toyota sau la un atelier service specializat.
NOTĂ
■Când completaţi lichidul de răcire
Lichidul de răcire nu înseamnă doar apă sau doar antigel. Trebuie să folosiţi
amestecul corect de apă şi antigel pentru o lubrifiere corespunzătoare,
pentru protecţia la coroziune şi pentru răcire. Citiţi înainte eticheta
antigelului sau lichidului de răcire.
■Dacă aţi vărsat lichid de răcire
Clătiţi cu apă locul respectiv, pentru a preveni defectarea pieselor sau a
părţilor vopsite.
Radiatorul, condensatorul şi sistemul intermediar de răcire
AT E NŢIE
■Când motorul este fierbinte
Nu atingeţi radiatorul, condensatorul sau sistemul intermediar de răcire,
deoarece acestea pot fi fierbinţi şi pot cauza arsuri.

4376-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
6
Întreţinerea şi îngrijirea

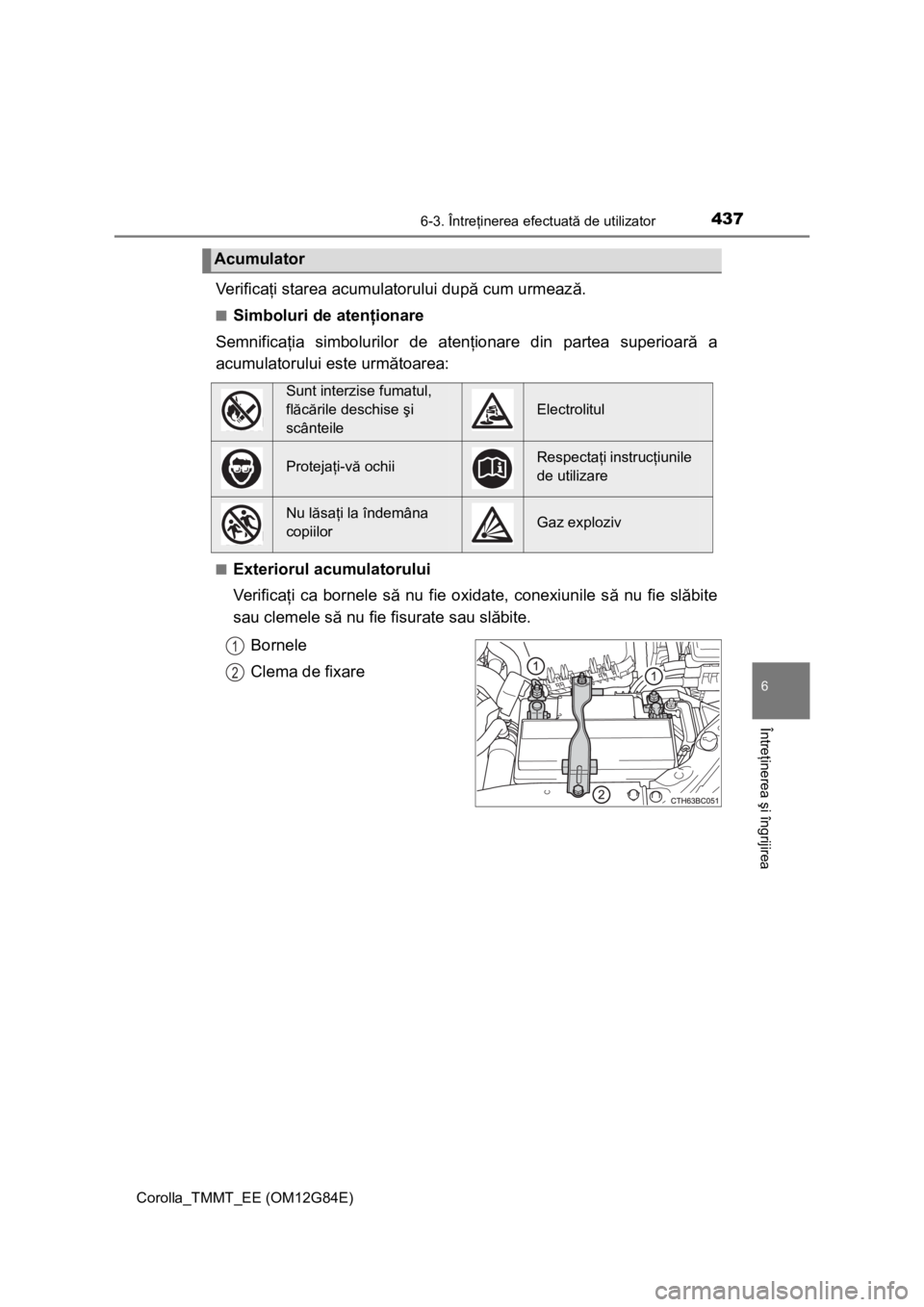

Ve r i f i c aţi starea acumulatorului după cum urmează.
■Simboluri de atenţionare
Semnificaţia simbolurilor de atenţionare din partea superioară a
acumulatorului este următoarea:
■Exteriorul acumulatorului
Ve r i f i c aţi ca bornele să nu fie oxidate, conexiunile să nu fie slăbite
sau clemele să nu fie fisurate sau slăbite.
Bornele
Clema de fixare
Acumulator
Sunt interzise fumatul,
flăcările deschise şi
scânteile
Electrolitul
Protejaţi-vă ochiiRespectaţi instrucţiunile
de utilizare
Nu lăsaţi la îndemâna
copiilorGaz exploziv
1
2

4386-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
■Înainte de reîncărcare
În cursul încărcării, acumulatorul produce hidrogen gazos care este inflamabil
şi exploziv. Din acest motiv, respectaţi următoarele indicaţii înainte de
reîncărcare:
●Dacă reîncărcaţi acumulatorul când este montat pe autoturism, deconectaţi
obligatoriu cablul de masă.
●Când conectaţi sau deconectaţi cablurile redresorului la/de la acumulator,
redresorul trebuie să fie dezactivat.
■După încărcarea/reconectarea acumulatorului (autoturisme cu sistem
inteligent de acces şi pornire)
●S-ar putea ca deblocarea portierelor cu ajutorul sistemului inteligent de
acces şi pornire să nu funcţioneze imediat după reconectarea
acumulatorului. În acest caz, utilizaţi telecomanda sau cheia mecanică
pentru a debloca şi bloca portierele.
●Porniţi motorul cu contactul de pornire în modul ACCESSORY. Motorul nu
poate să pornească cu contactul de pornire în poziţi a O F F. To t uşi, motorul
va funcţiona normal la a doua încercare.
●Modul contactului de pornire este înregistrat de autoturism. Dacă
acumulatorul este reconectat, autoturismul va reveni la modul contactului de
pornire selectat anterior deconectării acumulatorului. Asiguraţi-vă că aţi
oprit motorul înainte de deconectarea acumulatorului. Procedaţi cu maximă
atenţie atunci când conectaţi acumulatorul dacă modul contactului de
pornire selectat anterior descărcării nu este cunoscut.
Dacă sistemul nu porneşte nici chiar după mai multe încercări, adresaţi-vă
unui dealer autorizat Toyota sau unui atelier service specializat.

4396-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
6
Întreţinerea şi îngrijirea
AT E NŢIE
■Substanţele chimice din acumulator
Acumulatoarele conţin acid sulfuric toxic şi coroziv şi pot emana hidrogen,
care este inflamabil şi exploziv. Pentru a reduce riscul rănirii grave sau
mortale, respectaţi următoarele recomandări atunci când lucraţi la
acumulator sau în apropierea acestuia:
●Nu provocaţi scântei atingând bornele acumulatorului cu sculele utilizate.
●Nu fumaţi şi nu aprindeţi chibrituri în apropierea acumulatorului.
●Evitaţi contactul cu ochii, pielea sau hainele.
●Nu inhalaţi şi nu înghiţiţi electrolit.
●Purtaţi ochelari de protecţie când lucraţi în apropierea acumulatorului.
●Nu lăsaţi acumulatorul la îndemâna copiilor.
■Unde puteţi încărca acumulatorul în condiţii de siguranţă
Nu încărcaţi niciodată acumulatorul într-un spaţiu închis. Nu încărcaţi
acumulatorul în garaj sau într-o cameră închisă, insuficient ventilată.
■Cum puteţi încărca acumulatorul
Intensitatea curentului de încărcare a acumulatorului trebuie să fie
întotdeauna mică (5 A sau mai mică). Acumulatorul poate exploda, dacă
este încărcată la o rată mai mare.
■Măsuri de urgenţă privind electrolitul
●Dacă electrolitul intră în contact cu ochii
Spălaţi-vă cu apă curată timp de cel puţin 15 minute şi consultaţi de
urgenţă un medic. Dacă este posibil, în timpul deplasării către cea mai
apropiată unitate medicală, continuaţi să aplicaţi apă cu un burete sau
tifon umed.
●Dacă electrolitul intră în contact cu pielea
Spălaţi bine zona atinsă. Dacă simţiţi o senzaţie de durere sau de arsură,
solicitaţi imediat asistenţă medicală.
●
Dacă electrolitul se varsă pe haine
Poate să ajungă, prin haine, la piele. Scoateţi hainele imediat şi efectuaţi
procedura de mai sus, dacă este nevoie.
●Dacă aţi înghiţit din greşeală electrolit
Beţi multă apă sau lapte. Solicitaţi de urgenţă asistenţă medicală.

4406-3. Întreţinerea efectuată de utilizator
Corolla_TMMT_EE (OM12G84E)
Tip A
Dacă nivelul lichidului se află sub
gradaţia de minim, adăugaţi lichid
de spălare.
Ridicaţi buşonul ţinând degetul
apăsat pe orificiul central şi veri-
ficaţi nivelul lichidului din recipi-
ent.
Tip B
Adăugaţi lichid de spălare în
următoarele situaţii:
●Unul din spălătoare nu func-
ţionează.
●Autoturisme fără afişaj multi-
informaţional: Lampa de
avertizare nivel scăzut lichid
de spălare parbriz (dacă
există în dotare) se aprinde.
(P. 496)
●Autoturisme cu afişaj multi-
informaţional: Pe afişajul
multi-informaţional (dacă
există în dotare) va apărea
un mesaj de avertizare.
(P. 512)
NOTĂ
■Când reîncărcaţi acumulatorul
Nu încărcaţi niciodată acumulatorul în timp ce motorul funcţionează. De
asemenea, verificaţi ca toate accesoriile să fie dezactivate.
Lichidul de spălare
