Bateria litowa CR2016 (wersje z mechanicznym kluczykiem) lub CR2032
(wersje z elektronicznym kluczykiem)
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie foto-
graficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta samochodu zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicznego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie461
6
Obs∏uga techniczna i konserwacja
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝-
ne obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y PO-
ZBYå SI¢ ZGODNIE Z ZALECENIAMI.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 461 (Black plate)

Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mechanicz-
nym kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏àczony
(wersje z elektronicznym kluczykiem).
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa
Wcisnàç zaczep i unoszàc do
góry, zdjàç pokryw´.
2
1
4626-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 462 (Black plate)

ó Deska rozdzielcza po stronie kierowcy (wersje z kierownicà po lewej
stronie)
Pod dolnà cz´Êcià deski roz-
dzielczej:
Zdjàç pokryw´.
Za schowkiem w desce rozdziel-
czej:
Otworzyç schowek w desce
rozdzielczej. Âcisnàç schowek
po obu stronach w celu roz∏à-
czenia górnych zaczepów.
Pociàgnàç schowek do siebie,
roz∏àczajàc dolne zaczepy.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie463
6
Obs∏uga techniczna i konserwacja
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 463 (Black plate)

ó Deska rozdzielcza po stronie pasa˝era (wersje z kierownicà po
prawej stronie)
Pod dolnà cz´Êcià deski roz-
dzielczej po stronie pasa˝era:
Zdjàç os∏on´ i pokryw´.
Za schowkiem w desce rozdziel-
czej:
Otworzyç schowek w desce
rozdzielczej. Od∏àczyç amor-
tyzator.
Âcisnàç schowek po obu stro-
nach w celu roz∏àczenia gór-
nych zaczepów. Pociàgnàç
schowek do siebie, roz∏àcza-
jàc dolne zaczepy.
4646-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 464 (Black plate)

Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
óTyp AóTyp B
óTyp C
4
3
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
6
Obs∏uga techniczna i konserwacja
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 465 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà,
konieczna mo˝e byç wymiana ˝arówki. (
S. 467)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
4666-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 466 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 605)
Z przodu
Przednie Êwiat∏o pozycyjne (wersje z ˝arówkà) (w niektórych wersjach)
Âwiat∏o drogowe
Âwiat∏o mijania
Boczny kierunkowskaz
Przednie Êwiat∏o przeciwmgielne (w niektórych wersjach)
Przedni kierunkowskaz
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
6
Obs∏uga techniczna i konserwacja

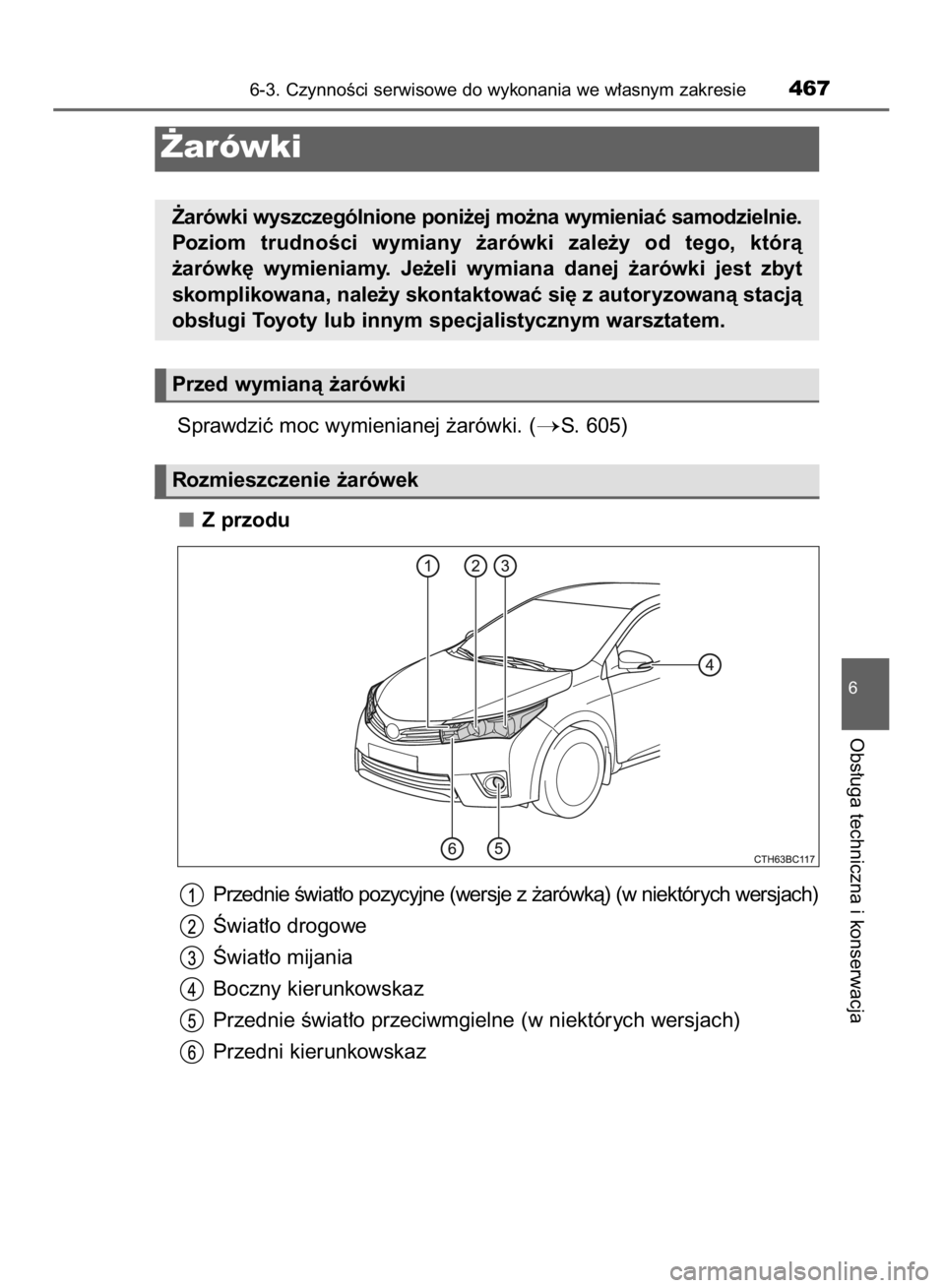

˚arówki
