Corolla_TMMT_EE (OM12F04CZ)4-1. Před jízdou
Jízda s vozidlem ................168
Náklad a zavazadla ...........181
Tažení přívěsu ...................183
4-2. Jízdní postupy
Spínač motoru (zapalování)
(vozidla bez systému
bezklíčového nastupování
a startování) ..................... 192
Spínač motoru (zapalování)
(vozidla se systémem
bezklíčového nastupování
a startování) ..................... 195
Multidrive ...........................205
Vícerežimová manuální
převodovka ......................209
Manuální převodovka ........214
Páčka směrových světel ....218
Parkovací brzda .................219
Houkačka ...........................2204-3. Ovládání světel a stěračů
Spínač světlometů............. 221
Spínač mlhových světel .... 227
Stěrače a ostřikovač
čelního skla ..................... 230
4-4. Tankování
Otevírání uzávěru
palivové nádrže ............... 235
4-5. Používání podpůrných
jízdních systémů
Tempomat ......................... 239
Omezovač rychlosti ........... 244
Parkovací asistent ............. 247
IPA (Inteligentní parkovací
asistent) .......................... 253
Systém Stop & Start .......... 267
Asistenční jízdní systémy .. 274
Asistent rozjezdu
do kopce ......................... 279
Systém filtru pevných
částic (DPF) .................... 281
4-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě.... 283
4Jízda

15Obrazový rejstřík
Corolla_TMMT_EE (OM12F04CZ)Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 283
Pokyny pro myčku vozidel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 410
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 235
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 235
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 595
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 441
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 603
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 283
Kontrola/střídání/výstražný systém tlaku pneumatik
*1 . . . . . . S. 441
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 530, 546
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 421
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 421
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 596
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 583
Světlomety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 221
Přední obrysová světla/světla pro denní svícení
*1 . . . . . . S. 221
Směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Přední mlhová světla
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 227
Zadní mlhové světlo (vozidla s levostranným řízením)*1. . . S. 227
Zadní mlhové světlo (vozidla s pravostranným řízením) . . S. 227
Brzdová/koncová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 221
Asistent rozjezdu do kopce
*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 279
Couvací světlo
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . S. 205, 209, 214
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 221
Kamera systému zpětné kamery
*1, 3
4
5
6
7
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 467, Watty: S. 605)
*1: Je-li ve výbavě
*2: Vozidla s multiinformačním displejem
*3: Viz "Příručka pro uživatele navigačního systému".
8
9
10
11
12
13
14
15
16
17

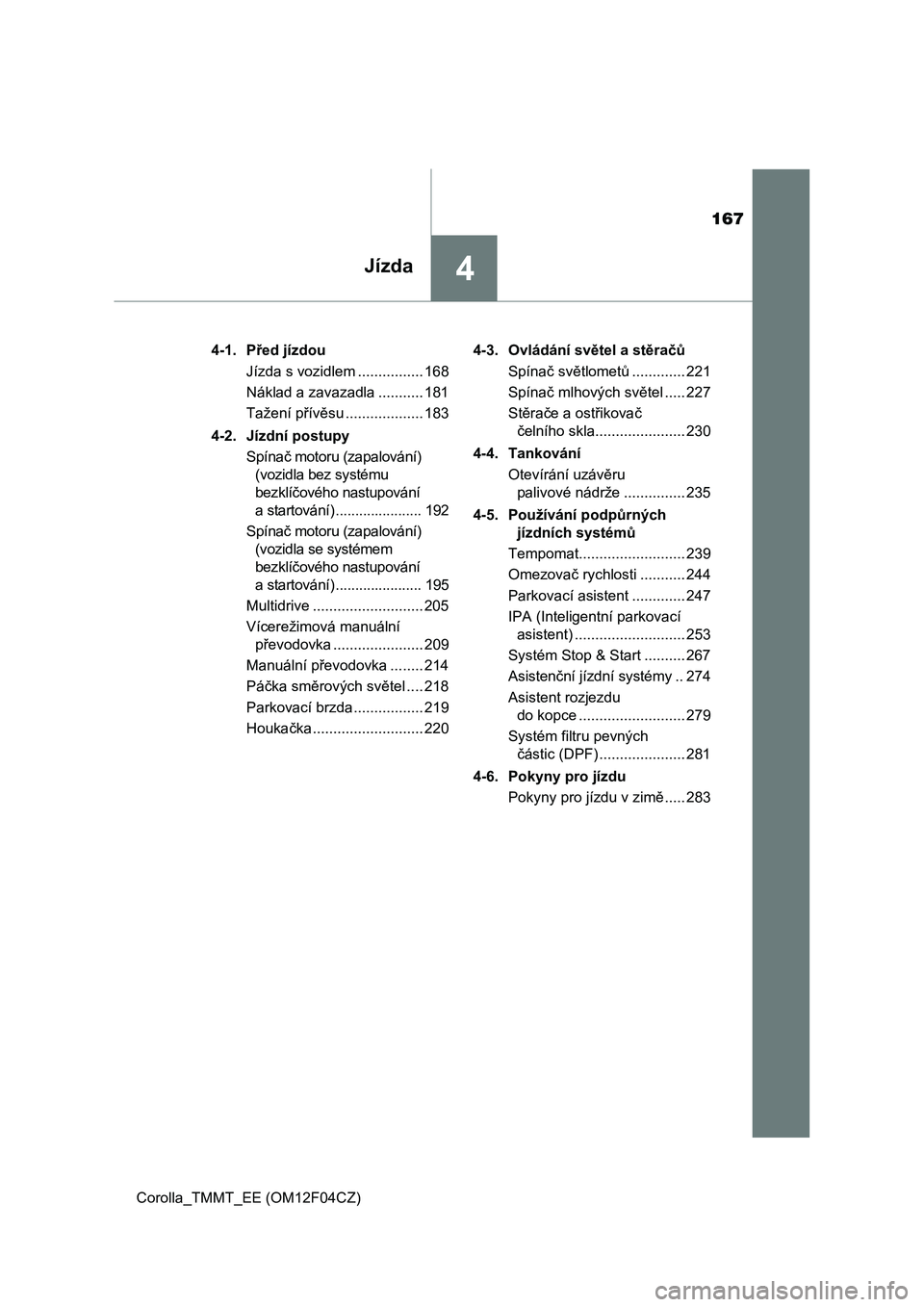

167
4Jízda
Corolla_TMMT_EE (OM12F04CZ)4-1. Před jízdou
Jízda s vozidlem ................ 168
Náklad a zavazadla ........... 181
Tažení přívěsu ................... 183
4-2. Jízdní postupy
Spínač motoru (zapalování)
(vozidla bez systému
bezklíčového nastupování
a startování) ...................... 192
Spínač motoru (zapalování)
(vozidla se systémem
bezklíčového nastupování
a startování) ...................... 195
Multidrive ........................... 205
Vícerežimová manuální
převodovka ...................... 209
Manuální převodovka ........ 214
Páčka směrových světel .... 218
Parkovací brzda................. 219
Houkačka........................... 2204-3. Ovládání světel a stěračů
Spínač světlometů............. 221
Spínač mlhových světel ..... 227
Stěrače a ostřikovač
čelního skla...................... 230
4-4. Tankování
Otevírání uzávěru
palivové nádrže ............... 235
4-5. Používání podpůrných
jízdních systémů
Tempomat.......................... 239
Omezovač rychlosti ........... 244
Parkovací asistent ............. 247
IPA (Inteligentní parkovací
asistent) ........................... 253
Systém Stop & Start .......... 267
Asistenční jízdní systémy .. 274
Asistent rozjezdu
do kopce .......................... 279
Systém filtru pevných
částic (DPF) ..................... 281
4-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě..... 283

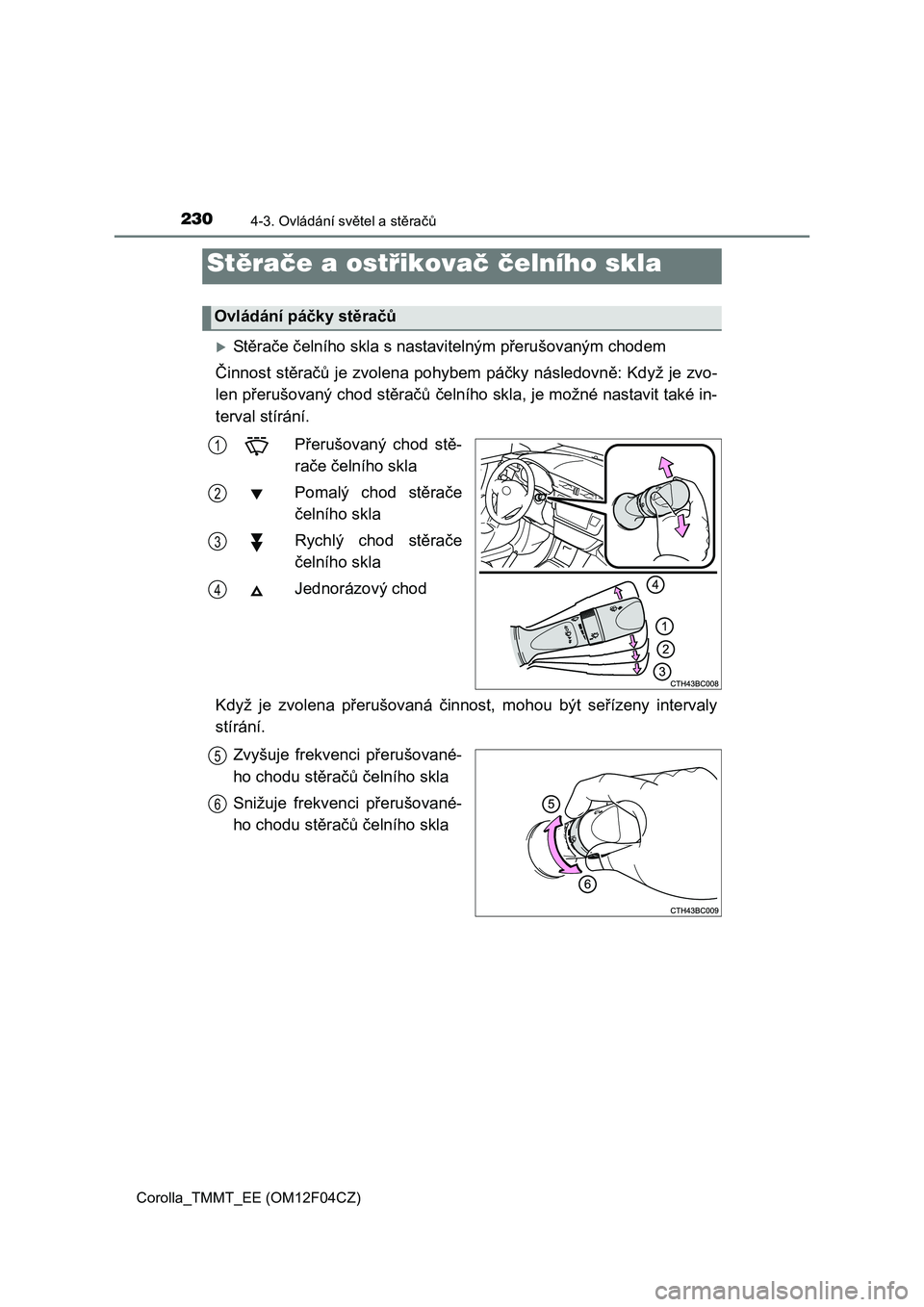

2304-3. Ovládání světel a stěračů
Corolla_TMMT_EE (OM12F04CZ)
Stěrače čelního skla s nastavitelným přerušovaným chodem
Činnost stěračů je zvolena pohybem páčky následovně: Když je zvo-
len přerušovaný chod stěračů čelního skla, je možné nastavit také in-
terval stírání.
Přerušovaný chod stě-
rače čelního skla
Pomalý chod stěrače
čelního skla
Rychlý chod stěrače
čelního skla
Jednorázový chod
Když je zvolena přerušovaná činnost, mohou být seřízeny intervaly
stírání.
Zvyšuje frekvenci přerušované-
ho chodu stěračů čelního skla
Snižuje frekvenci přerušované-
ho chodu stěračů čelního skla
Stěrače a ostřikovač čelního skla
Ovládání páčky stěračů
1
2
3
4
5
6

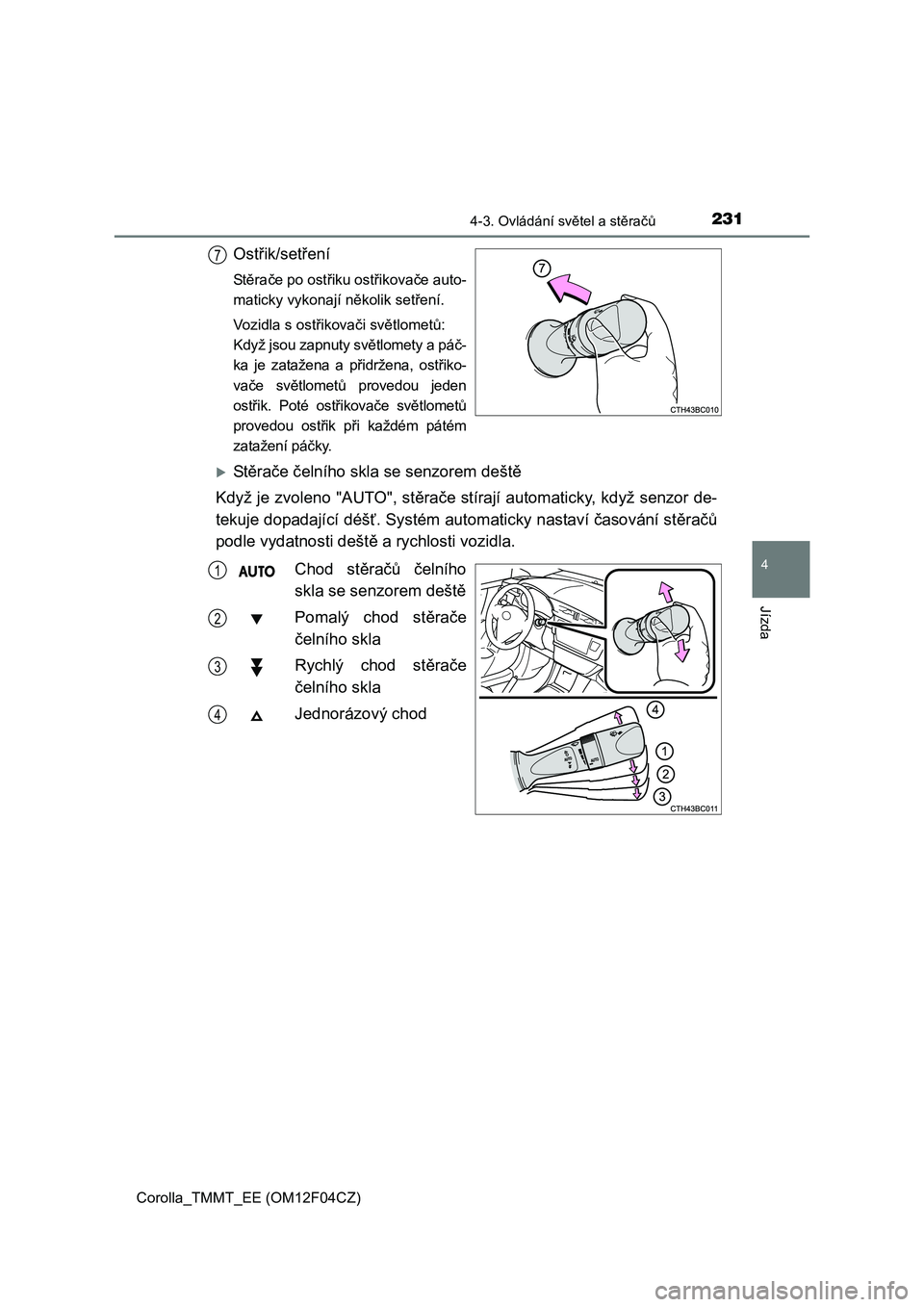

2314-3. Ovládání světel a stěračů
Corolla_TMMT_EE (OM12F04CZ)
4
Jízda
Ostřik/setření
Stěrače po ostřiku ostřikovače auto-
maticky vykonají několik setření.
Vozidla s ostřikovači světlometů:
Když jsou zapnuty světlomety a páč-
ka je zatažena a přidržena, ostřiko-
vače světlometů provedou jeden
ostřik. Poté ostřikovače světlometů
provedou ostřik při každém pátém
zatažení páčky.
Stěrače čelního skla se senzorem deště
Když je zvoleno "AUTO", stěrače stírají automaticky, když senzor de-
tekuje dopadající déšť. Systém automaticky nastaví časování stěračů
podle vydatnosti deště a rychlosti vozidla.
Chod stěračů čelního
skla se senzorem deště
Pomalý chod stěrače
čelního skla
Rychlý chod stěrače
čelního skla
Jednorázový chod
7
1
2
3
4

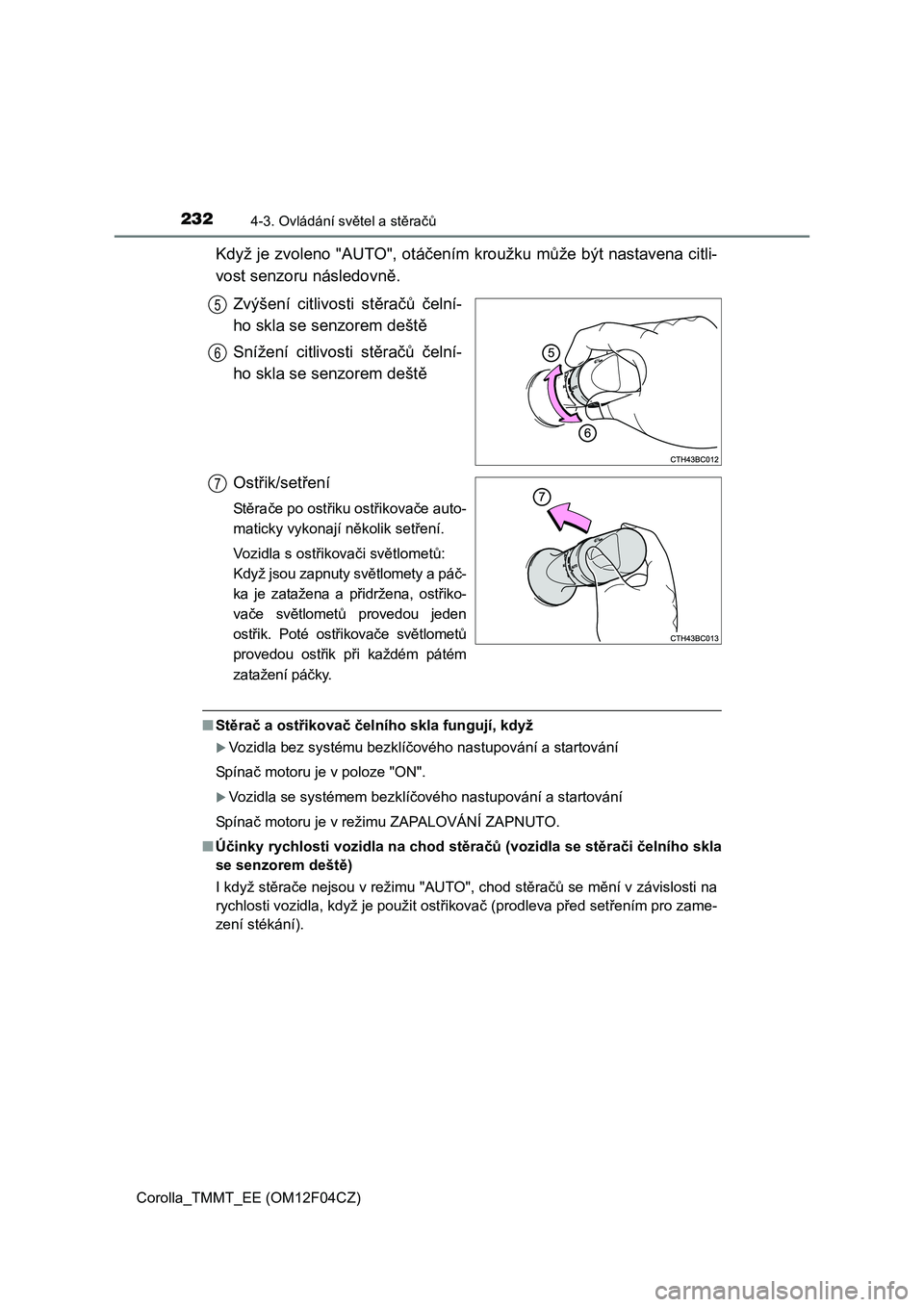

2324-3. Ovládání světel a stěračů
Corolla_TMMT_EE (OM12F04CZ)
Když je zvoleno "AUTO", otáčením kroužku může být nastavena citli-
vost senzoru následovně.
Zvýšení citlivosti stěračů čelní-
ho skla se senzorem deště
Snížení citlivosti stěračů čelní-
ho skla se senzorem deště
Ostřik/setření
Stěrače po ostřiku ostřikovače auto-
maticky vykonají několik setření.
Vozidla s ostřikovači světlometů:
Když jsou zapnuty světlomety a páč-
ka je zatažena a přidržena, ostřiko-
vače světlometů provedou jeden
ostřik. Poté ostřikovače světlometů
provedou ostřik při každém pátém
zatažení páčky.
■Stěrač a ostřikovač čelního skla fungují, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Účinky rychlosti vozidla na chod stěračů (vozidla se stěrači čelního skla
se senzorem deště)
I když stěrače nejsou v režimu "AUTO", chod stěračů se mění v závislosti na
rychlosti vozidla, když je použit ostřikovač (prodleva před setřením pro zame-
zení stékání).
5
6
7

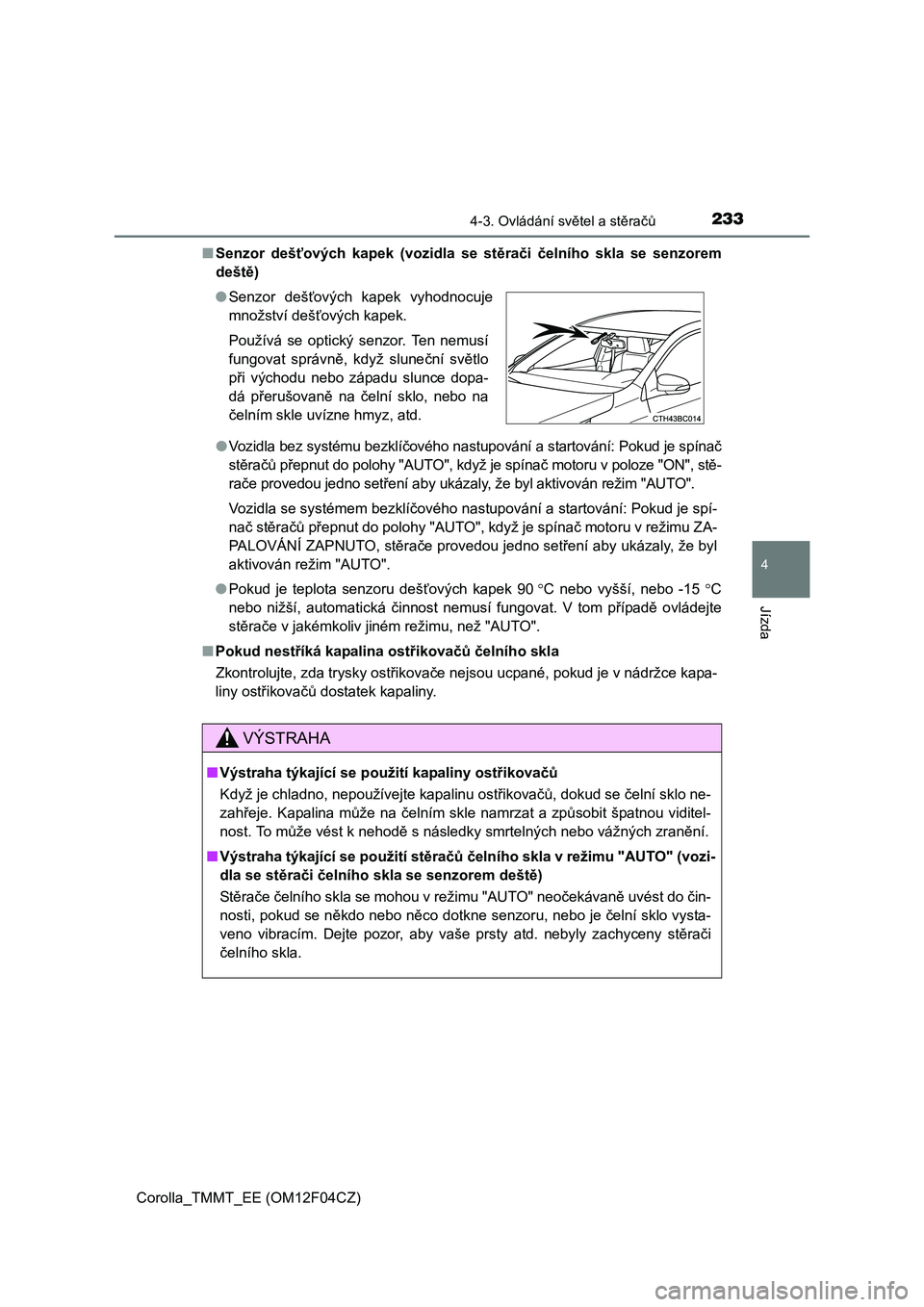

2334-3. Ovládání světel a stěračů
Corolla_TMMT_EE (OM12F04CZ)
4
Jízda
■Senzor dešťových kapek (vozidla se stěrači čelního skla se senzorem
deště)
●Vozidla bez systému bezklíčového nastupování a startování: Pokud je spínač
stěračů přepnut do polohy "AUTO", když je spínač motoru v poloze "ON", stě-
rače provedou jedno setření aby ukázaly, že byl aktivován režim "AUTO".
Vozidla se systémem bezklíčového nastupování a startování: Pokud je spí-
nač stěračů přepnut do polohy "AUTO", když je spínač motoru v režimu ZA-
PALOVÁNÍ ZAPNUTO, stěrače provedou jedno setření aby ukázaly, že byl
aktivován režim "AUTO".
●Pokud je teplota senzoru dešťových kapek 90C nebo vyšší, nebo -15 C
nebo nižší, automatická činnost nemusí fungovat. V tom případě ovládejte
stěrače v jakémkoliv jiném režimu, než "AUTO".
■Pokud nestříká kapalina ostřikovačů čelního skla
Zkontrolujte, zda trysky ostřikovače nejsou ucpané, pokud je v nádržce kapa-
liny ostřikovačů dostatek kapaliny. ●Senzor dešťových kapek vyhodnocuje
množství deš
ťových kapek.
Používá se optický senzor. Ten nemusí
fungovat správně, když sluneční světlo
při východu nebo západu slunce dopa-
dá přerušovaně na čelní sklo, nebo na
čelním skle uvízne hmyz, atd.
VÝSTRAHA
■Výstraha týkající se použití kapaliny ostřikovačů
Když je chladno, nepoužívejte kapalinu ostřikovačů, dokud se čelní sklo ne-
zahřeje. Kapalina může na čelním skle namrzat a způsobit špatnou viditel-
nost. To může vést k nehodě s následky smrtelných nebo vážných zranění.
■Výstraha týkající se použití stěračů čelního skla v režimu "AUTO" (vozi-
dla se stěrači čelního skla se senzorem deště)
Stěrače čelního skla se mohou v režimu "AUTO" neočekávaně uvést do čin-
nosti, pokud se někdo nebo něco dotkne senzoru, nebo je čelní sklo vysta-
veno vibracím. Dejte pozor, aby vaše prsty atd. nebyly zachyceny stěrači
čelního skla.

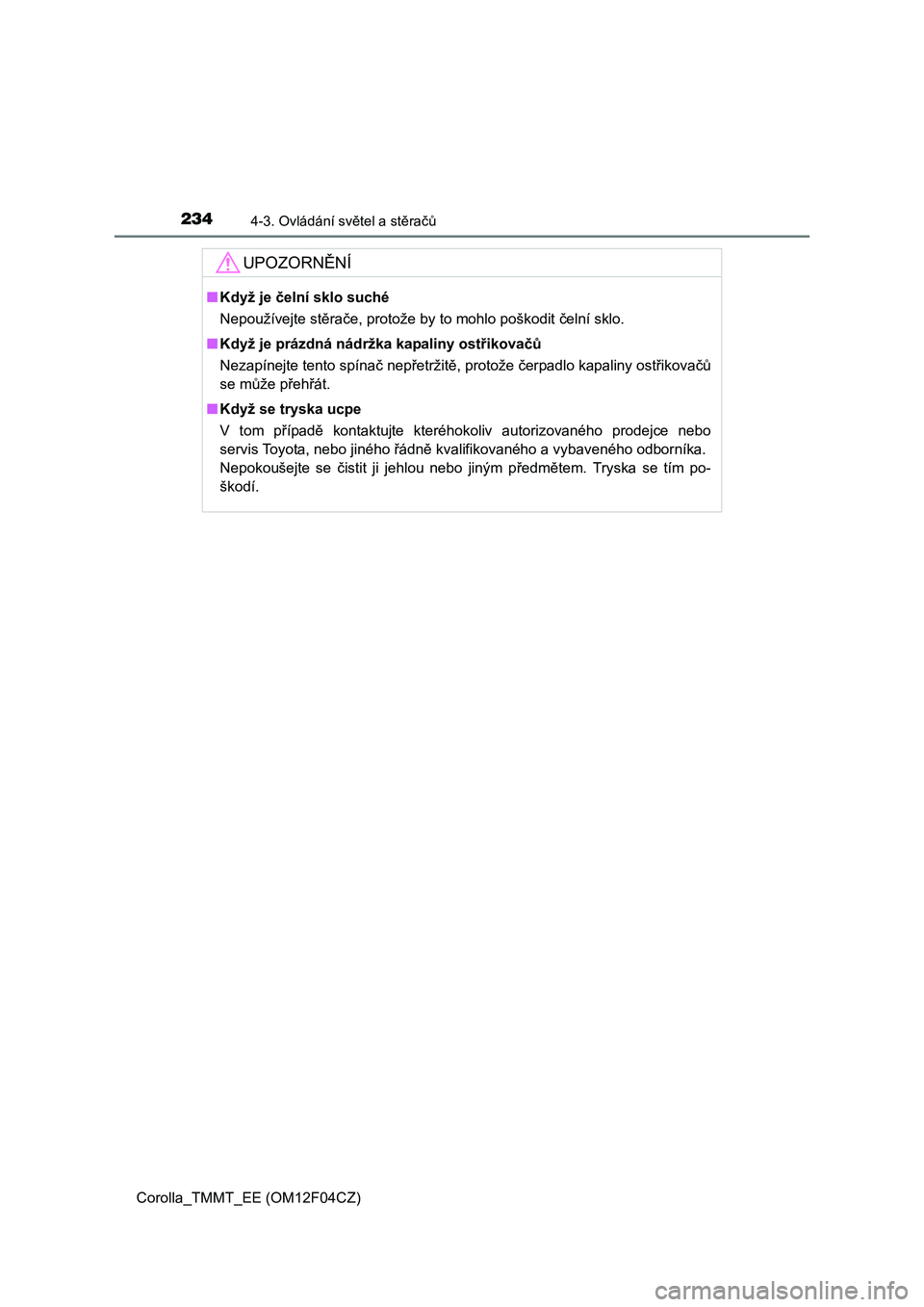

2344-3. Ovládání světel a stěračů
Corolla_TMMT_EE (OM12F04CZ)
UPOZORNĚNÍ
■Když je čelní sklo suché
Nepoužívejte stěrače, protože by to mohlo poškodit čelní sklo.
■Když je prázdná nádržka kapaliny ostřikovačů
Nezapínejte tento spínač nepřetržitě, protože čerpadlo kapaliny ostřikovačů
se může přehřát.
■Když se tryska ucpe
V tom případě kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
Nepokoušejte se čistit ji jehlou nebo jiným předmětem. Tryska se tím po-
škodí.

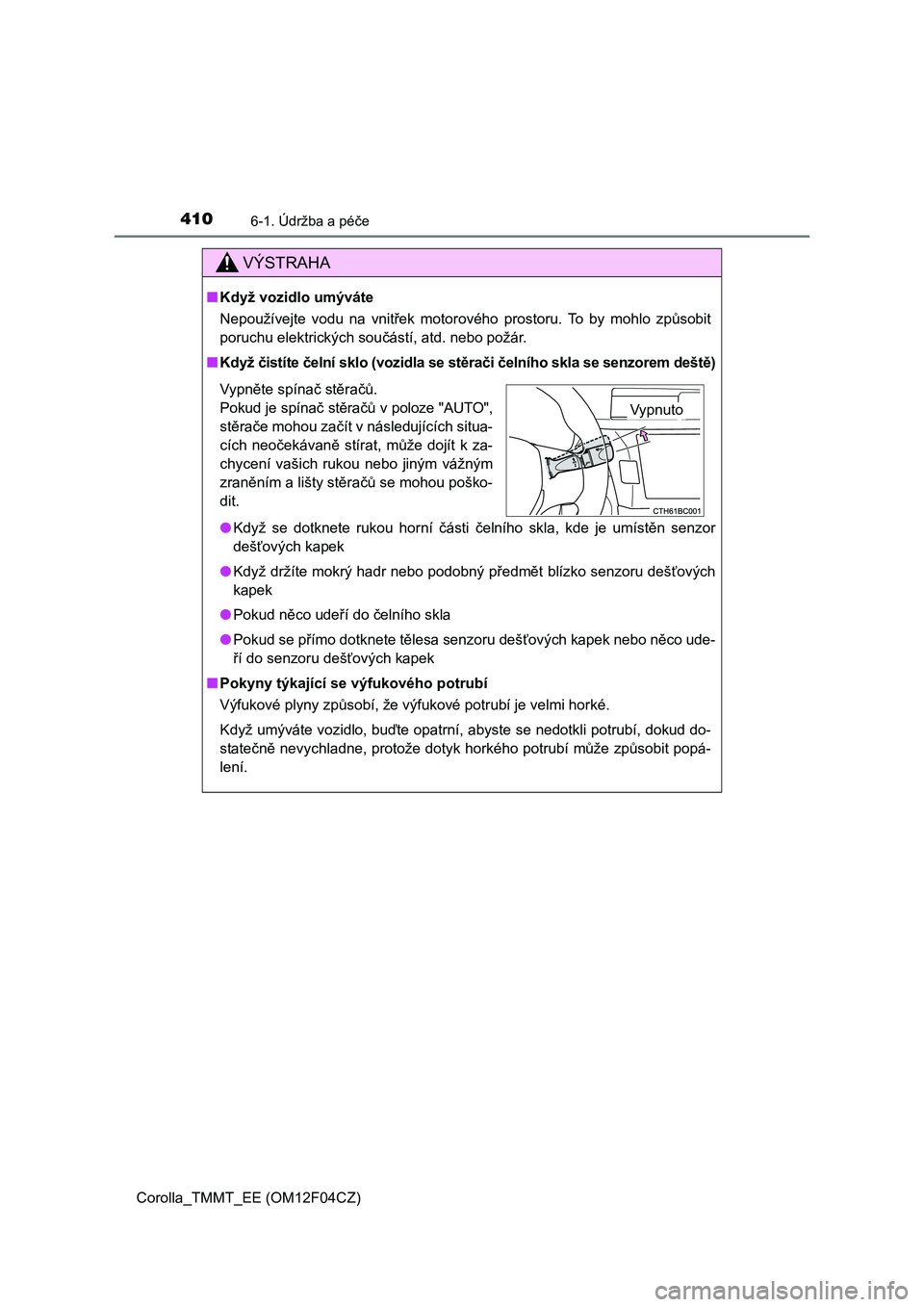

4106-1. Údržba a péče
Corolla_TMMT_EE (OM12F04CZ)
VÝSTRAHA
■Když vozidlo umýváte
Nepoužívejte vodu na vnitřek motorového prostoru. To by mohlo způsobit
poruchu elektrických součástí, atd. nebo požár.
■
Když čistíte čelní sklo (vozidla se stěrači čelního skla se senzorem deště)
●Když se dotknete rukou horní části čelního skla, kde je umístěn senzor
dešťových kapek
●Když držíte mokrý hadr nebo podobný předmět blízko senzoru dešťových
kapek
●Pokud něco udeří do čelního skla
●Pokud se přímo dotknete tělesa senzoru dešťových kapek nebo něco ude-
ří do senzoru dešťových kapek
■Pokyny týkající se výfukového potrubí
Výfukové plyny způsobí, že výfukové potrubí je velmi horké.
Když umýváte vozidlo, buďte opatrní, abyste se nedotkli potrubí, dokud do-
statečně nevychladne, protože dotyk horkého potrubí může způsobit popá-
lení.
Vypněte spínač stěračů.
Pokud je spínač stěračů v poloze "AUTO",
stěrače mohou začít v následujících situa-
cích neočekávaně stírat, může dojít k za-
chycení vašich rukou nebo jiným vážným
zraněním a lišty stěračů se mohou poško-
dit.
Vypnuto

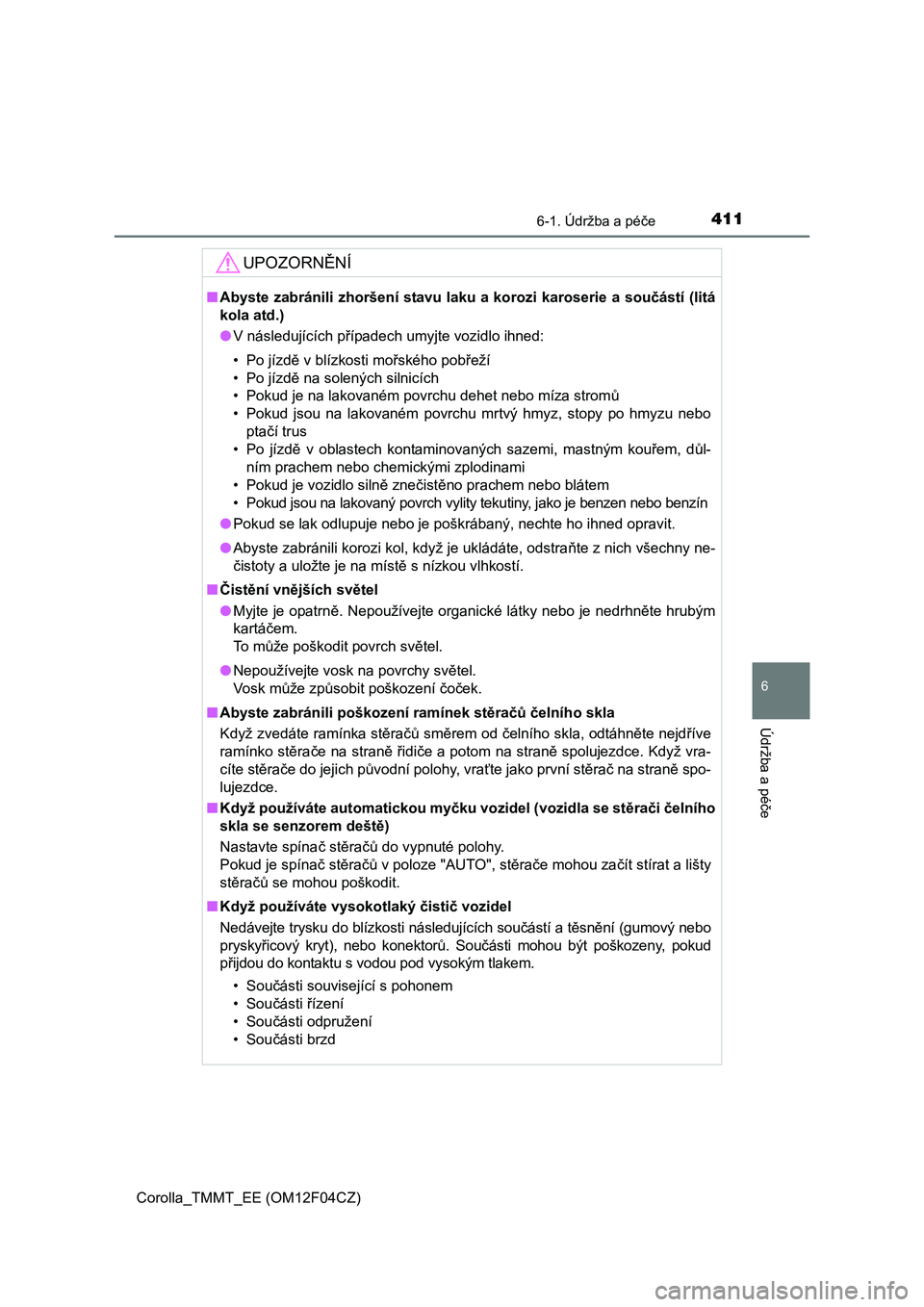

4116-1. Údržba a péče
Corolla_TMMT_EE (OM12F04CZ)
6
Údržba a péče
UPOZORNĚNÍ
■Abyste zabránili zhoršení stavu laku a korozi karoserie a součástí (litá
kola atd.)
●V následujících případech umyjte vozidlo ihned:
•Po jízdě v blízkosti mořského pobřeží
•Po jízdě na solených silnicích
• Pokud je na lakovaném povrchu dehet nebo míza stromů
• Pokud jsou na lakovaném povrchu mrtvý hmyz, stopy po hmyzu nebo
ptačí trus
•Po jízdě v oblastech kontaminovaných sazemi, mastným kouřem, důl-
ním prachem nebo chemickými zplodinami
• Pokud je vozidlo silně znečistěno prachem nebo blátem
• Pokud jsou na lakovaný povrch vylity tekutiny, jako je benzen nebo benzín
●Pokud se lak odlupuje nebo je poškrábaný, nechte ho ihned opravit.
●Abyste zabránili korozi kol, když je ukládáte, odstraňte z nich všechny ne-
čistoty a uložte je na místě s nízkou vlhkostí.
■Čistění vnějších světel
●Myjte je opatrně. Nepoužívejte organické látky nebo je nedrhněte hrubým
kartáčem.
To může poškodit povrch světel.
●Nepoužívejte vosk na povrchy světel.
Vosk může způsobit poškození čoček.
■Abyste zabránili poškození ramínek stěračů čelního skla
Když zvedáte ramínka stěračů sm
ěrem od čelního skla, odtáhněte nejdříve
ramínko stěrače na straně řidiče a potom na straně spolujezdce. Když vra-
cíte stěrače do jejich původní polohy, vraťte jako první stěrač na straně spo-
lujezdce.
■Když používáte automatickou myčku vozidel (vozidla se stěrači čelního
skla se senzorem deště)
Nastavte spínač stěračů do vypnuté polohy.
Pokud je spínač stěračů v poloze "AUTO", stěrače mohou začít stírat a lišty
stěračů se mohou poškodit.
■Když používáte vysokotlaký čistič vozidel
Nedávejte trysku do blízkosti následujících součástí a těsnění (gumový nebo
pryskyřicový kryt), nebo konektorů. Součásti mohou být poškozeny, pokud
přijdou do kontaktu s vodou pod vysokým tlakem.
•Součásti související s pohonem
•Součásti řízení
•Součásti odpružení
•Součásti brzd
