TOYOTA COROLLA 2016 Manuel du propriétaire (in French)

6199-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)

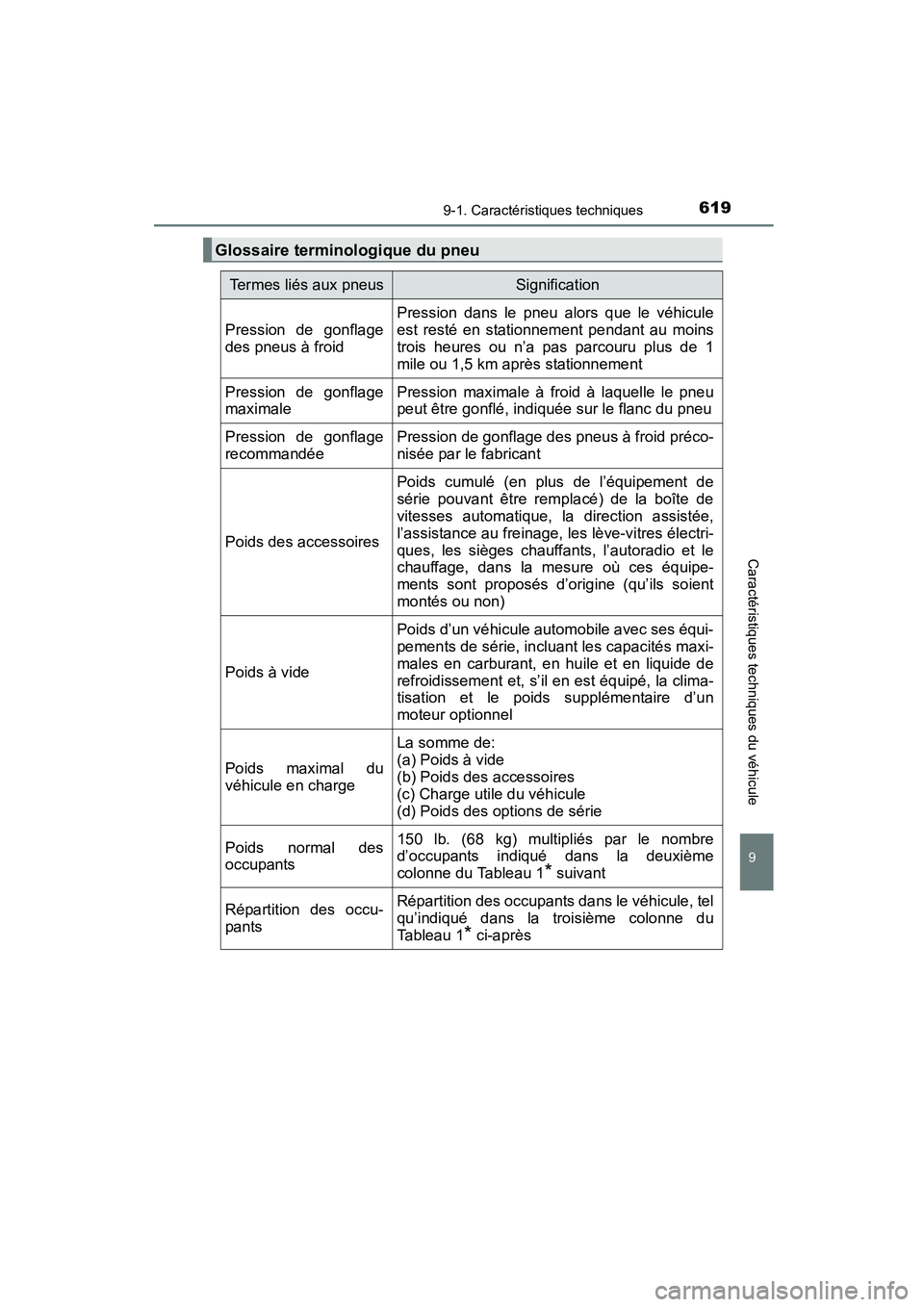

Glossaire terminologique du pneu
Termes liés aux pneusSignification
Pression de gonflage
des pneus à froid
Pression dans le pneu alors que le véhicule
est resté en stationnement pendant au moins
trois heures ou n’a pas parcouru plus de 1
mile ou 1,5 km après stationnement
Pression de gonflage
maximalePression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandéePression de gonflage des pneus à froid préco-
nisée par le fabricant
Poids des accessoires
Poids cumulé (en plus de l’équipement de
série pouvant être remplacé) de la boîte de
vitesses automatique, la direction assistée,
l’assistance au freinage, les lève-vitres électri-
ques, les sièges chauffants, l’autoradio et le
chauffage, dans la mesure où ces équipe-
ments sont proposés d’origine (qu’ils soient
montés ou non)
Poids à vide
Poids d’un véhicule automobile avec ses équi-
pements de série, incluant les capacités maxi-
males en carburant, en huile et en liquide de
refroidissement et, s’il en est équipé, la clima-
tisation et le poids supplémentaire d’un
moteur optionnel
Poids maximal du
véhicule en charge
La somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Charge utile du véhicule
(d) Poids des options de série
Poids normal des
occupants150 lb. (68 kg) multipliés par le nombre
d’occupants indiqué dans la deuxième
colonne du Tableau 1
* suivant
Répartition des occu-
pantsRépartition des occupants dans le véhicule, tel
qu’indiqué dans la troisième colonne du
Tableau 1
* ci-après

6209-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)

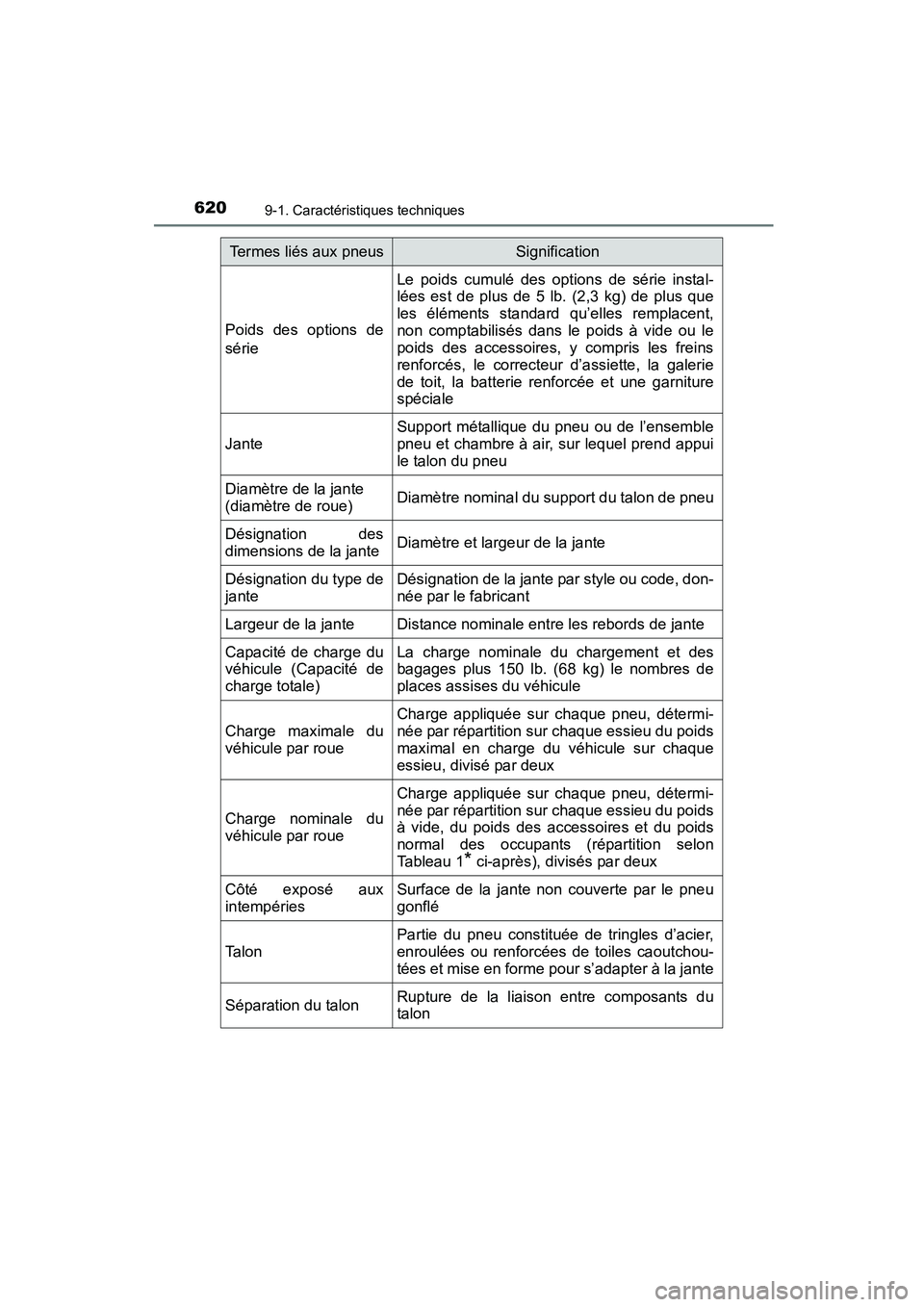

Poids des options de
série
Le poids cumulé des options de série instal-
lées est de plus de 5 lb. (2,3 kg) de plus que
les éléments standard qu’elles remplacent,
non comptabilisés dans le poids à vide ou le
poids des accessoires, y compris les freins
renforcés, le correcteur d’assiette, la galerie
de toit, la batterie renforcée et une garniture
spéciale
Jante
Support métallique du pneu ou de l’ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(diamètre de roue)Diamètre nominal du support du talon de pneu
Désignation des
dimensions de la janteDiamètre et largeur de la jante
Désignation du type de
janteDésignation de la jante par style ou code, don-
née par le fabricant
Largeur de la janteDistance nominale entre les rebords de jante
Capacité de charge du
véhicule (Capacité de
charge totale)La charge nominale du chargement et des
bagages plus 150 lb. (68 kg) le nombres de
places assises du véhicule
Charge maximale du
véhicule par roue
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
maximal en charge du véhicule sur chaque
essieu, divisé par deux
Charge nominale du
véhicule par roue
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
à vide, du poids des accessoires et du poids
normal des occupants (répartition selon
Tableau 1
* ci-après), divisés par deux
Côté exposé aux
intempériesSurface de la jante non couverte par le pneu
gonflé
Ta l o n
Partie du pneu constituée de tringles d’acier,
enroulées ou renforcées de toiles caoutchou-
tées et mise en forme pour s’adapter à la jante
Séparation du talonRupture de la liaison entre composants du
talon
Termes liés aux pneusSignification

6219-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)

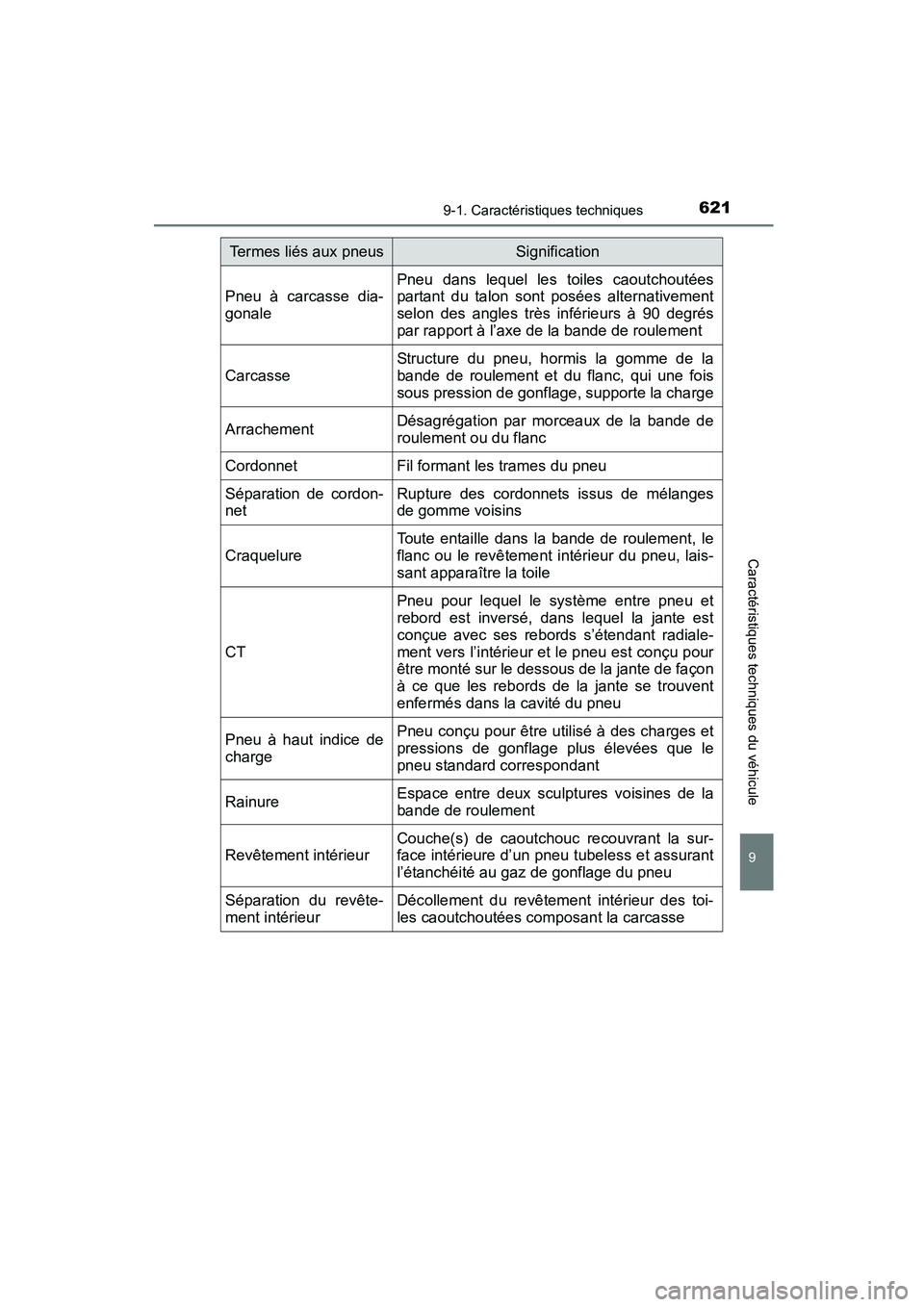

Pneu à carcasse dia-
gonale
Pneu dans lequel les toiles caoutchoutées
partant du talon sont posées alternativement
selon des angles très inférieurs à 90 degrés
par rapport à l’axe de la bande de roulement
Carcasse
Structure du pneu, hormis la gomme de la
bande de roulement et du flanc, qui une fois
sous pression de gonflage, supporte la charge
ArrachementDésagrégation par morceaux de la bande de
roulement ou du flanc
CordonnetFil formant les trames du pneu
Séparation de cordon-
netRupture des cordonnets issus de mélanges
de gomme voisins
Craquelure
Toute entaille dans la bande de roulement, le
flanc ou le revêtement intérieur du pneu, lais-
sant apparaître la toile
CT
Pneu pour lequel le système entre pneu et
rebord est inversé, dans lequel la jante est
conçue avec ses rebords s’étendant radiale-
ment vers l’intérieur et le pneu est conçu pour
être monté sur le dessous de la jante de façon
à ce que les rebords de la jante se trouvent
enfermés dans la cavité du pneu
Pneu à haut indice de
chargePneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
RainureEspace entre deux sculptures voisines de la
bande de roulement
Revêtement intérieur
Couche(s) de caoutchouc recouvrant la sur-
face intérieure d’un pneu tubeless et assurant
l’étanchéité au gaz de gonflage du pneu
Séparation du revête-
ment intérieurDécollement du revêtement intérieur des toi-
les caoutchoutées composant la carcasse
Termes liés aux pneusSignification

6229-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)

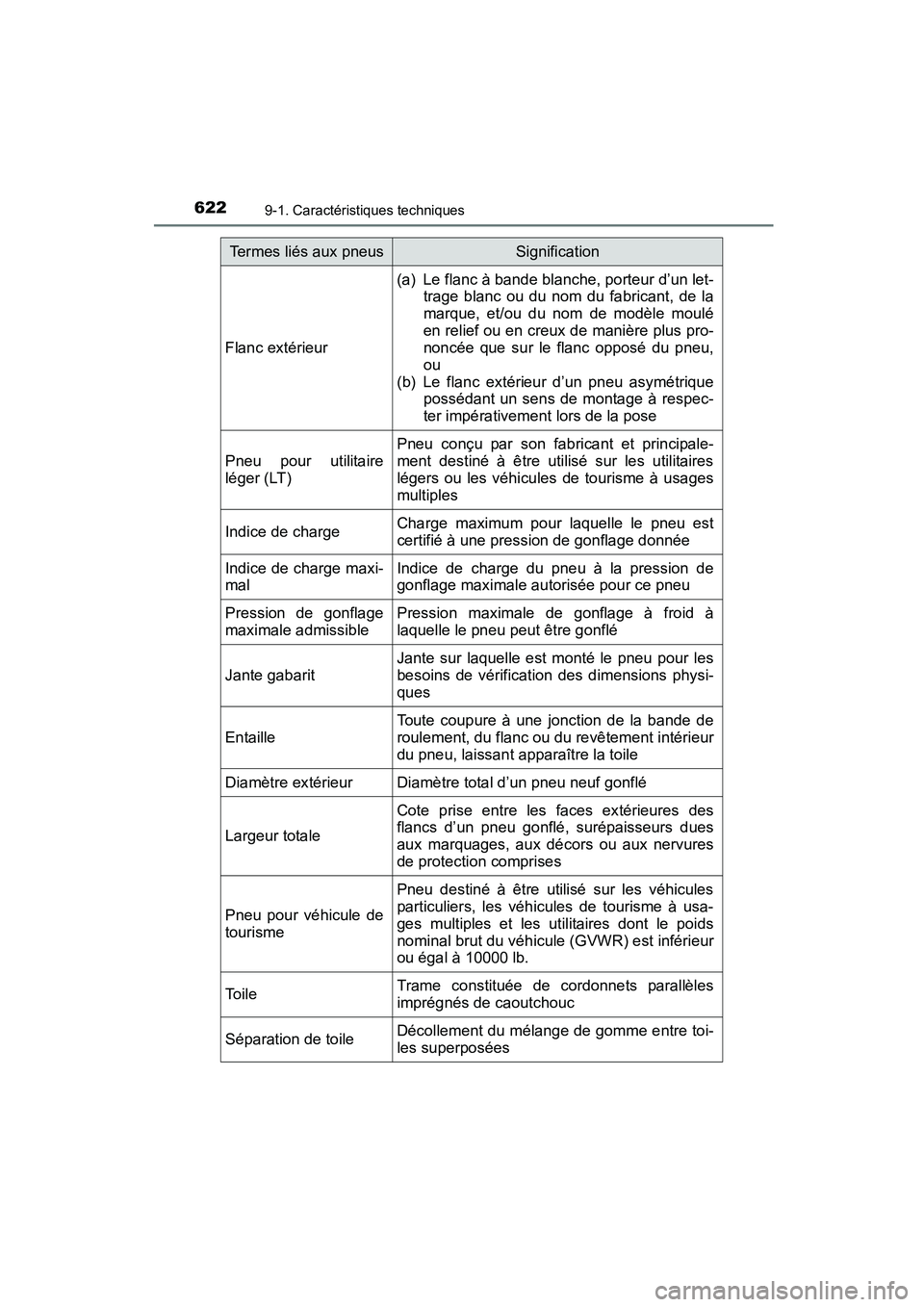

Flanc extérieur
(a) Le flanc à bande blanche, porteur d’un let-trage blanc ou du nom du fabricant, de la
marque, et/ou du nom de modèle moulé
en relief ou en creux de manière plus pro-
noncée que sur le flanc opposé du pneu,
ou
(b) Le flanc extérieur d’un pneu asymétrique possédant un sens de montage à respec-
ter impérativement lors de la pose
Pneu pour utilitaire
léger (LT)
Pneu conçu par son fabricant et principale-
ment destiné à être utilisé sur les utilitaires
légers ou les véhicules de tourisme à usages
multiples
Indice de chargeCharge maximum pour laquelle le pneu est
certifié à une pression de gonflage donnée
Indice de charge maxi-
malIndice de charge du pneu à la pression de
gonflage maximale autorisée pour ce pneu
Pression de gonflage
maximale admissiblePression maximale de gonflage à froid à
laquelle le pneu peut être gonflé
Jante gabarit
Jante sur laquelle est monté le pneu pour les
besoins de vérification des dimensions physi-
ques
Entaille
Toute coupure à une jonction de la bande de
roulement, du flanc ou du revêtement intérieur
du pneu, laissant apparaître la toile
Diamètre extérieurDiamètre total d’un pneu neuf gonflé
Largeur totale
Cote prise entre les faces extérieures des
flancs d’un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection comprises
Pneu pour véhicule de
tourisme
Pneu destiné à être utilisé sur les véhicules
particuliers, les véhicules de tourisme à usa-
ges multiples et les utilitaires dont le poids
nominal brut du véhicule (GVWR) est inférieur
ou égal à 10000 lb.
To i l eTrame constituée de cordonnets parallèles
imprégnés de caoutchouc
Séparation de toileDécollement du mélange de gomme entre toi-
les superposées
Termes liés aux pneusSignification

6239-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)

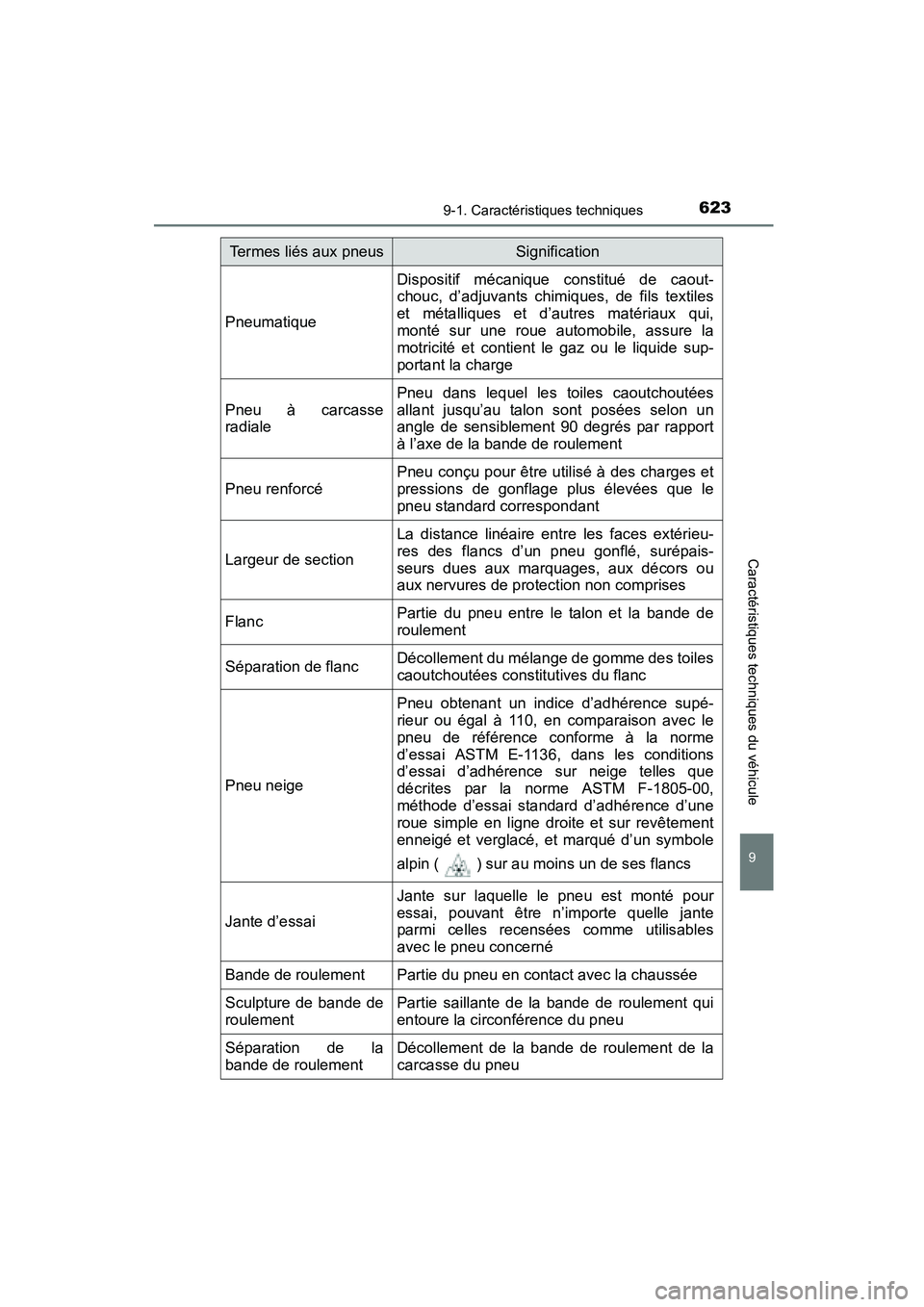

Pneumatique
Dispositif mécanique constitué de caout-
chouc, d’adjuvants chimiques, de fils textiles
et métalliques et d’autres matériaux qui,
monté sur une roue automobile, assure la
motricité et contient le gaz ou le liquide sup-
portant la charge
Pneu à carcasse
radiale
Pneu dans lequel les toiles caoutchoutées
allant jusqu’au talon sont posées selon un
angle de sensiblement 90 degrés par rapport
à l’axe de la bande de roulement
Pneu renforcé
Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section
La distance linéaire entre les faces extérieu-
res des flancs d’un pneu gonflé, surépais-
seurs dues aux marquages, aux décors ou
aux nervures de protection non comprises
FlancPartie du pneu entre le talon et la bande de
roulement
Séparation de flancDécollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Pneu neige
Pneu obtenant un indice d’adhérence supé-
rieur ou égal à 110, en comparaison avec le
pneu de référence conforme à la norme
d’essai ASTM E-1136, dans les conditions
d’essai d’adhérence sur neige telles que
décrites par la norme ASTM F-1805-00,
méthode d’essai standard d’adhérence d’une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d’un symbole
alpin ( ) sur au moins un de ses flancs
Jante d’essai
Jante sur laquelle le pneu est monté pour
essai, pouvant être n’importe quelle jante
parmi celles recensées comme utilisables
avec le pneu concerné
Bande de roulementPartie du pneu en contact avec la chaussée
Sculpture de bande de
roulementPartie saillante de la bande de roulement qui
entoure la circonférence du pneu
Séparation de la
bande de roulementDécollement de la bande de roulement de la
carcasse du pneu
Termes liés aux pneusSignification

6249-1. Caractéristiques techniques
COROLLA_TMMMS_TMMC_D (OM12J84D)
*: Tableau 1  Nombre et répartition des occupants pour un chargement
normal du véhicule et des capacités d’assise variables
Témoins d’usure (TWI)
Saillies au fond des rainures principales, des-
tinées à donner une indication visuelle du
degré d’usure de la bande de roulement
Banc-support de pneuBanc utilisé pour tenir la roue équipée du
pneu pendant l’essai
Termes liés aux pneusSignification

6259-1. Caractéristiques techniques
9
Caractéristiques techniques du véhicule
COROLLA_TMMMS_TMMC_D (OM12J84D)
Nombre de places assises, nombre
d’occupantsCharge normale du véhicule, nombre
d’occupantsRépartition des occu-
pants dans un véhicule
normalement chargé
2 à 422 à l’avant
5 à 103
2 à l’avant, 1 sur les
sièges de la deuxième rangée
11 à 155
2 à l’avant, 1 sur les
sièges de la deuxième rangée, 1 sur les siè- ges de la troisième
rangée, 1 sur les siè- ges de la quatrième rangée
16 à 207
2 à l’avant, 2 sur les
sièges de la deuxième rangée, 2 sur les siè- ges de la troisième
rangée, 1 sur les siè- ges de la quatrième rangée

626
COROLLA_TMMMS_TMMC_D (OM12J84D)
9-2. Personnalisation
■Changement en utilisant le système Entune Audio*1
Appuyez sur le bouton “SETUP”.
Sélectionnez “Véhicule” sur l'écran “Configuration”.
Divers réglages peuvent être modifiés. Pour de plus amples détails,
reportez-vous à la liste de réglages modifiables.
■Changement en utilisant le système Entune Audio Plus*2 ou le
système de navigation
*2
Appuyez sur le bouton “APPS”.
Sélectionnez “Configuration” sur l’écran “Apps” et sélectionnez
“Véhicule”.
Divers réglages peuvent être modifiés. Pour de plus amples détails,
reportez-vous à la liste de réglages modifiables.
*1: Système audio avec bouton “CAR”
*2: Système audio avec bouton “APPS”
■
Changement à l’aide des commutateurs de verrouillage des
portes
→ P. 1 1 6
Fonctions personnalisables
Votre véhicule offre de nombreuses fonctions électroniques,
dont certaines sont personnalisables selon vos préférences. La
programmation de ces fonctions personnalisables nécessite un
équipement spécialisé et peut être réalisée par votre conces-
sionnaire Toyota.
Personnalisation des fonctions du véhicule
1
2
1
2

6279-2. Personnalisation
9
COROLLA_TMMMS_TMMC_D (OM12J84D)
Caractéristiques techniques du véhicule
Le paramétrage de certaines fonctions est automatiquement modifié
par suite de la personnalisation d’autres fonctions. Consultez votre
concessionnaire Toyota pour tout complément d’information.Réglages pouvant être modifiés en utilisant le système de Multimé-
dia/système de navigation
Paramétrages modifiables par votre concessionnaire Toyota
Définition des symboles: O = Disponible, — = Non disponible
■
Verrouillage des portes ( →P. 109, 121, 589)
Fonctions personnalisables
1
2
FonctionRéglage par
défautParamètre per-sonnalisé
Déverrouillage avec une
clé
Déverrouillage de la porte conduc-
teur en une étape, déverrouillage de toutes les portes en deux étapes
Déverrouillage de toutes les portes en une étape
—O
Fonction de verrouillage
automatique des portes
asservie à la vitesse (véhi-
cules équipés d’un sys-
tème d’accès et de
démarrage mains libres)
ArrêtMarche
OO
Déverrouillage de toutes
les portes à l’ouverture de
la porte conducteur
ArrêtMarche
Déverrouillage de toutes
les portes au passage du
levier de vitesse sur P.
(sauf véhicules équipés
d’une transmission
manuelle)
MarcheArrêt
OOVerrouillage de toutes les
portes au passage du
levier de vitesse sur une
position autre que P. (sauf
véhicules équipés d’une
transmission manuelle)
MarcheArrêt
12

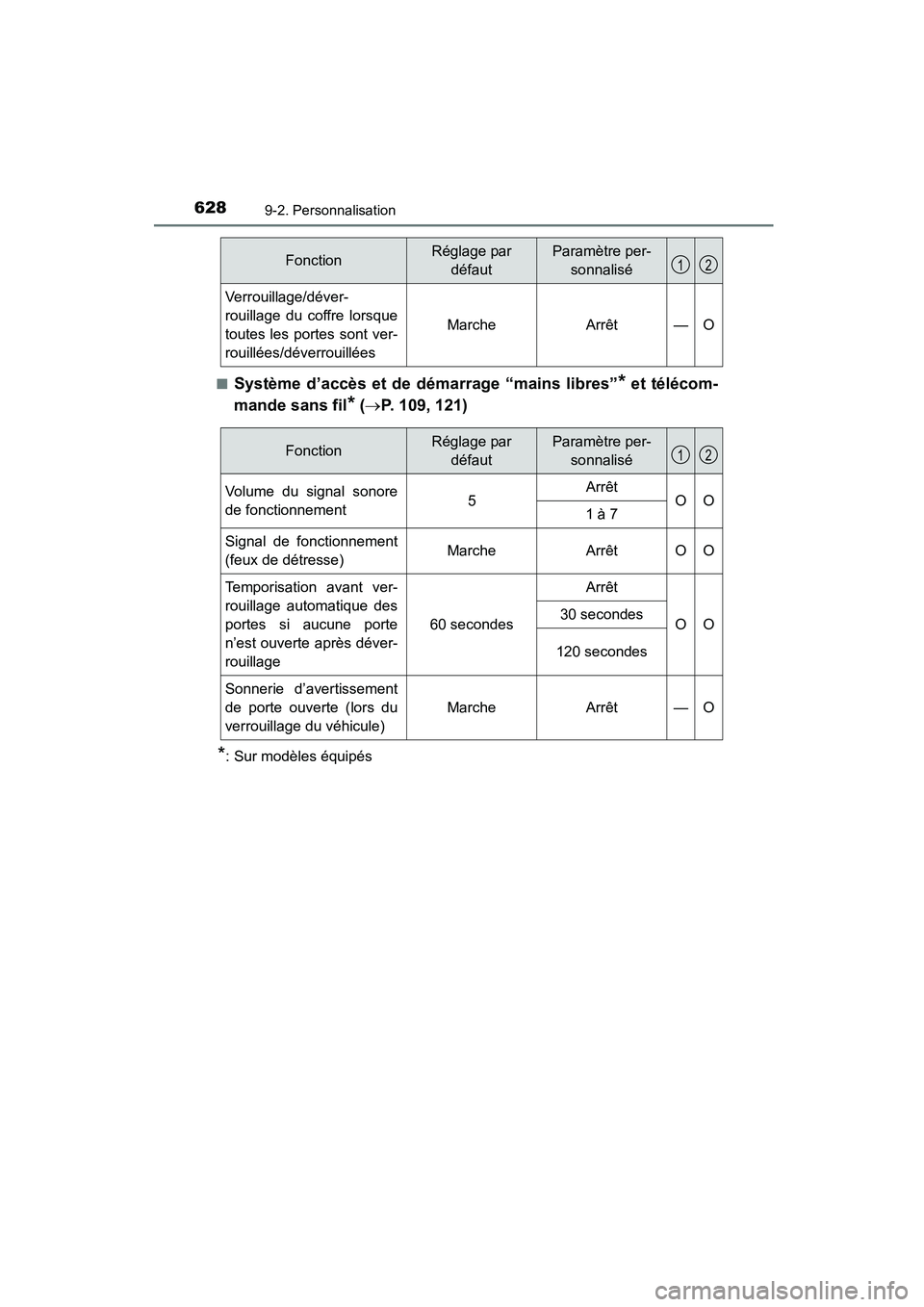

6289-2. Personnalisation
COROLLA_TMMMS_TMMC_D (OM12J84D)■
Système d’accès et de démarrage “mains libres”* et télécom-
mande sans fil
* ( → P. 109, 121)
*: Sur modèles équipés
Verrouillage/déver-
rouillage du coffre lorsque
toutes les portes sont ver-
rouillées/déverrouillées
MarcheArrêt—O
FonctionRéglage par
défautParamètre per-sonnalisé12
FonctionRéglage par défautParamètre per-sonnalisé
Volume du signal sonore
de fonctionnement5ArrêtOO1 à 7
Signal de fonctionnement
(feux de détresse)MarcheArrêtOO
Temporisation avant ver-
rouillage automatique des
portes si aucune porte
n’est ouverte après déver-
rouillage
60 secondes
Arrêt
OO30 secondes
120 secondes
Sonnerie d’avertissement
de porte ouverte (lors du
verrouillage du véhicule)
MarcheArrêt—O
12
