TOYOTA COROLLA 2016 Návod na použití (in Czech)

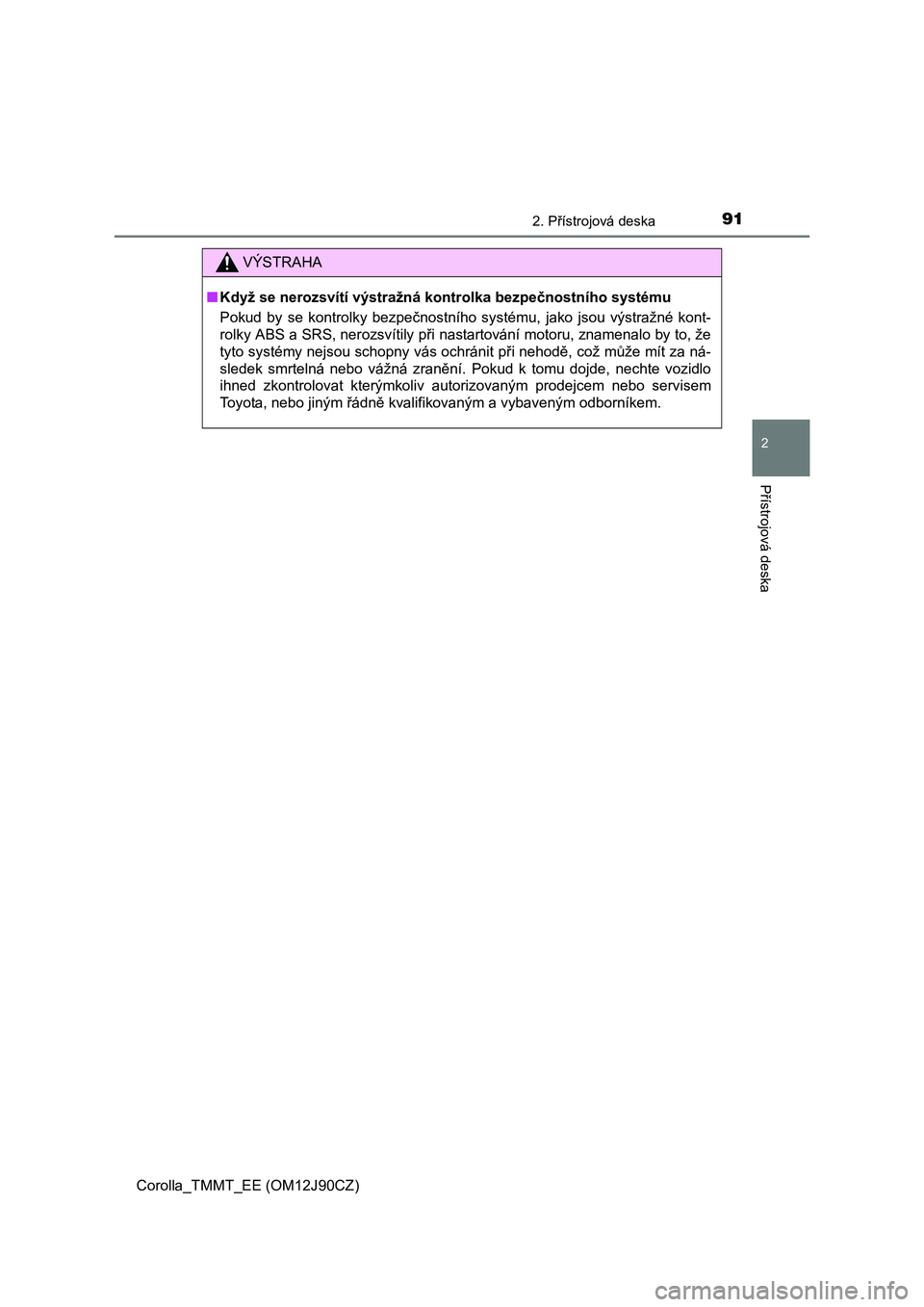

912. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.

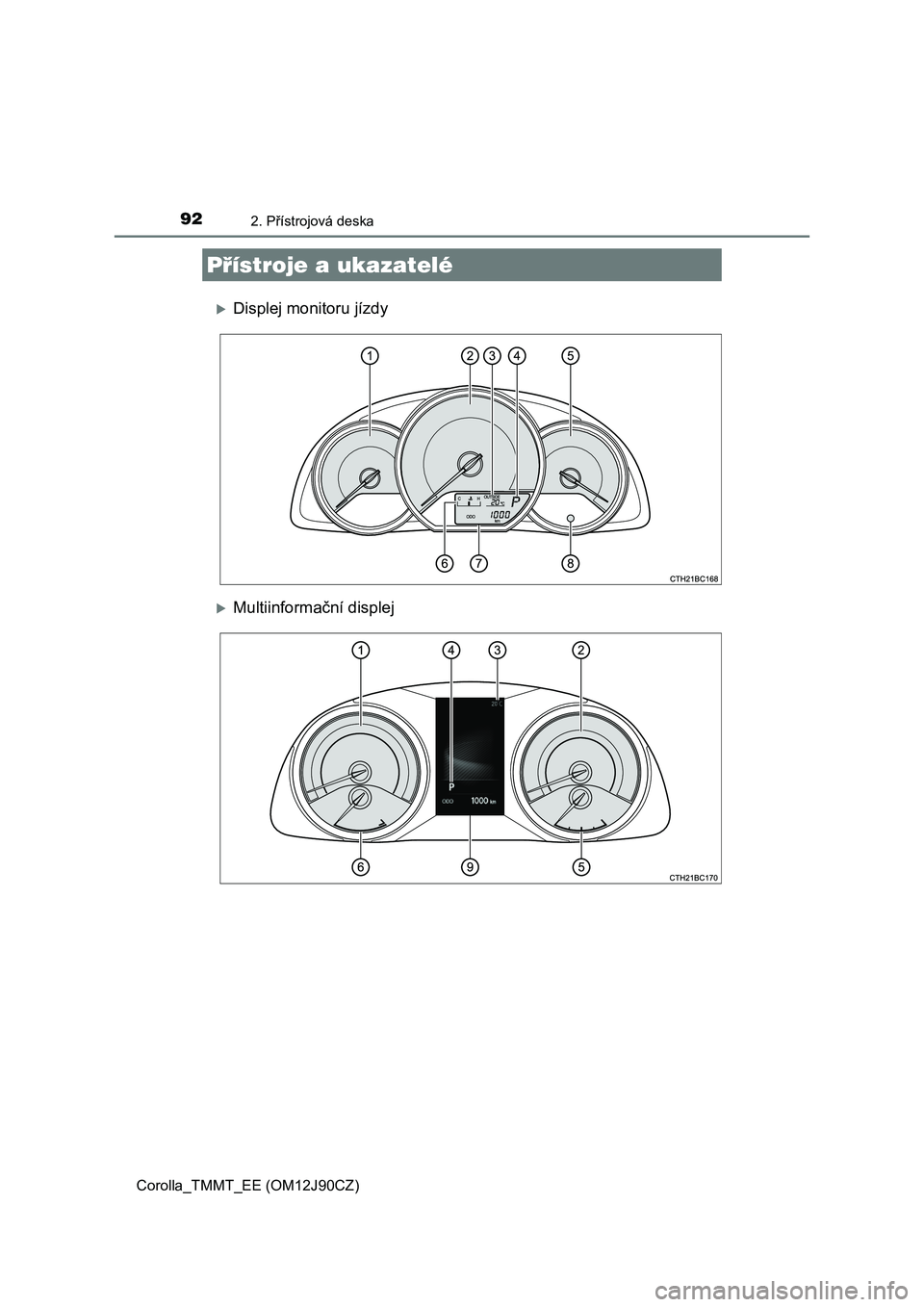

922. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
Displej monitoru jízdy
Multiinformační displej
Přístroje a ukazatelé

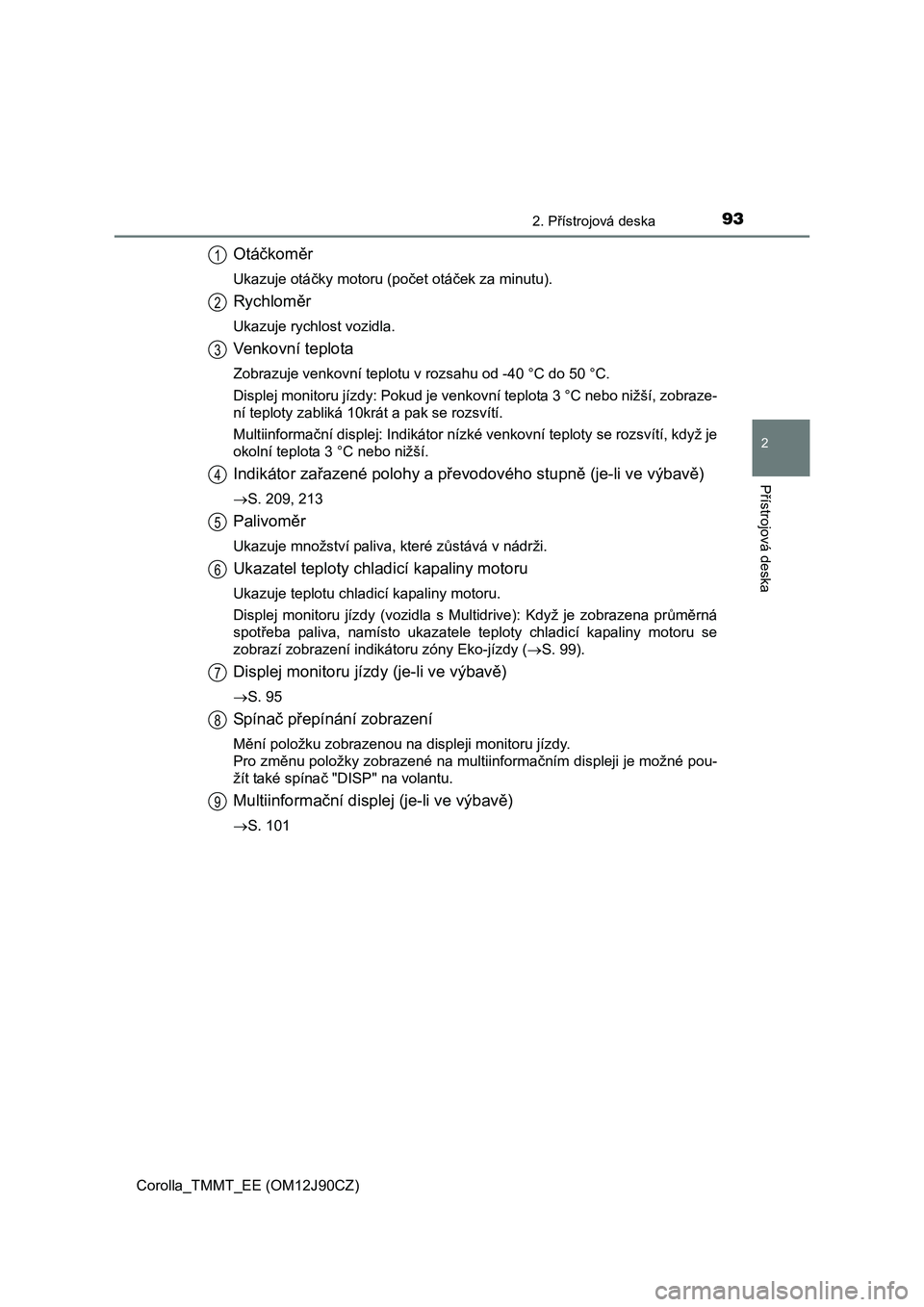

932. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Displej monitoru jízdy: Pokud je venkovní teplota 3 °C nebo nižší, zobraze-
ní teploty zabliká 10krát a pak se rozsvítí.
Multiinformační displej: Indikátor nízké venkovní teploty se rozsvítí, když je
okolní teplota 3 °C nebo nižší.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě)
S. 209, 213
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Displej monitoru jízdy (vozidla s Multidrive): Když je zobrazena průměrná
spotřeba paliva, namísto ukazatele teploty chladicí kapaliny motoru se
zobrazí zobrazení indikátoru zóny Eko-jízdy (S. 99).
Displej monitoru jízdy (je-li ve výbavě)
S. 95
Sp ín ač přepínání zobrazení
Mění položku zobrazenou na displeji monitoru jízdy.
Pro změnu položky zobrazené na multiinformačním displeji je možné pou-
žít také spínač "DISP" na volantu.
Multiinformační displej (je-li ve výbavě)
S. 101
1
2
3
4
5
6
7
8
9

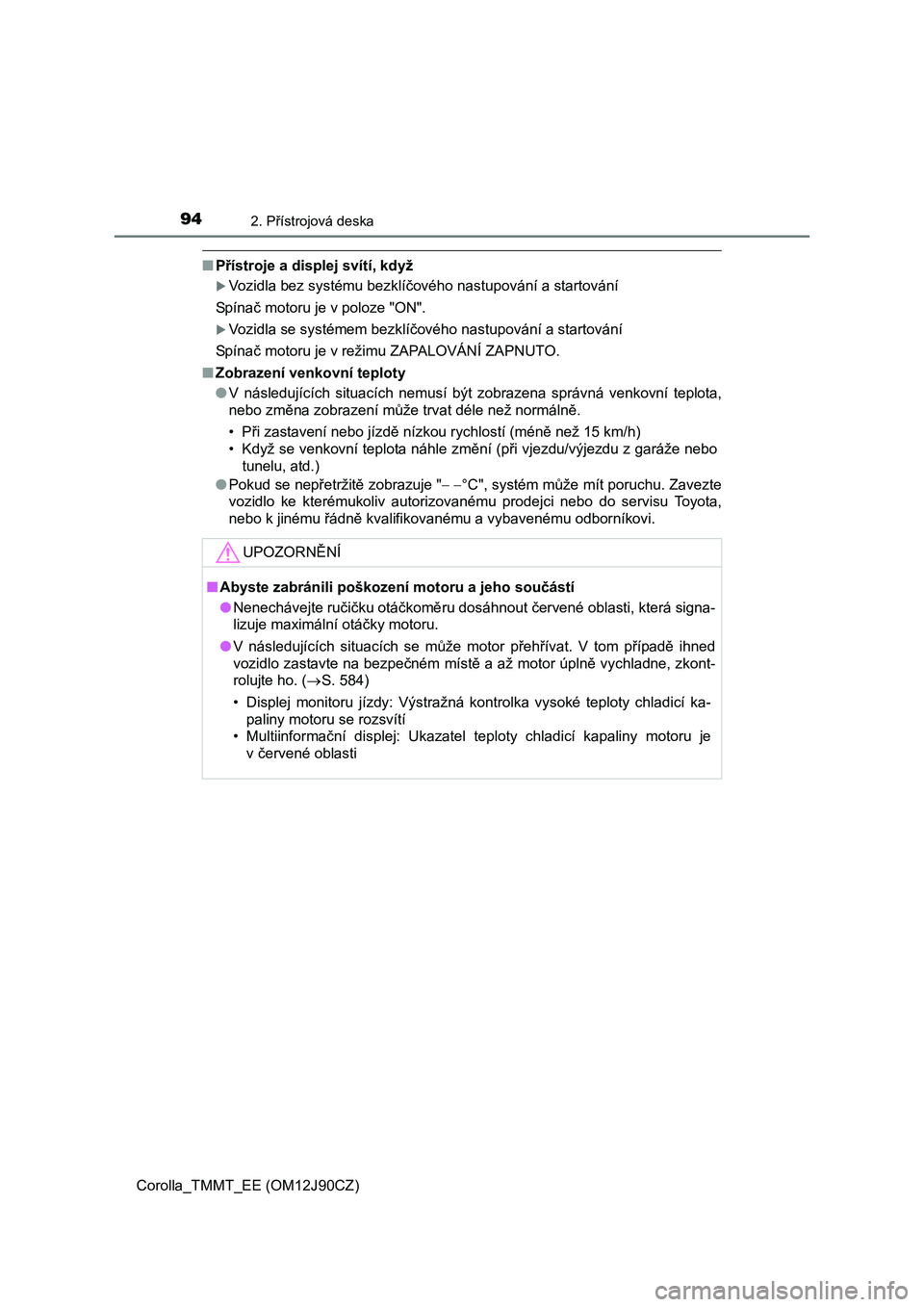

942. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
■Přístroje a displej svítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
•Při zastavení nebo jízdě nízkou rychlostí (méně než 15 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
●Pokud se nepřetržitě zobrazuje "°C", systém může mít poruchu. Zavezte
vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota,
nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
●V následujících situacích se může motor přehřívat. V tom případě ihned
vozidlo zastavte na bezpečném místě a až motor úplně vychladne, zkont-
rolujte ho. (S. 584)
• Displej monitoru jízdy: Výstražná kontrolka vysoké teploty chladicí ka-
paliny motoru se rozsvítí
• Multiinformační displej: Ukazatel teploty chladicí kapaliny motoru je
včervené oblasti

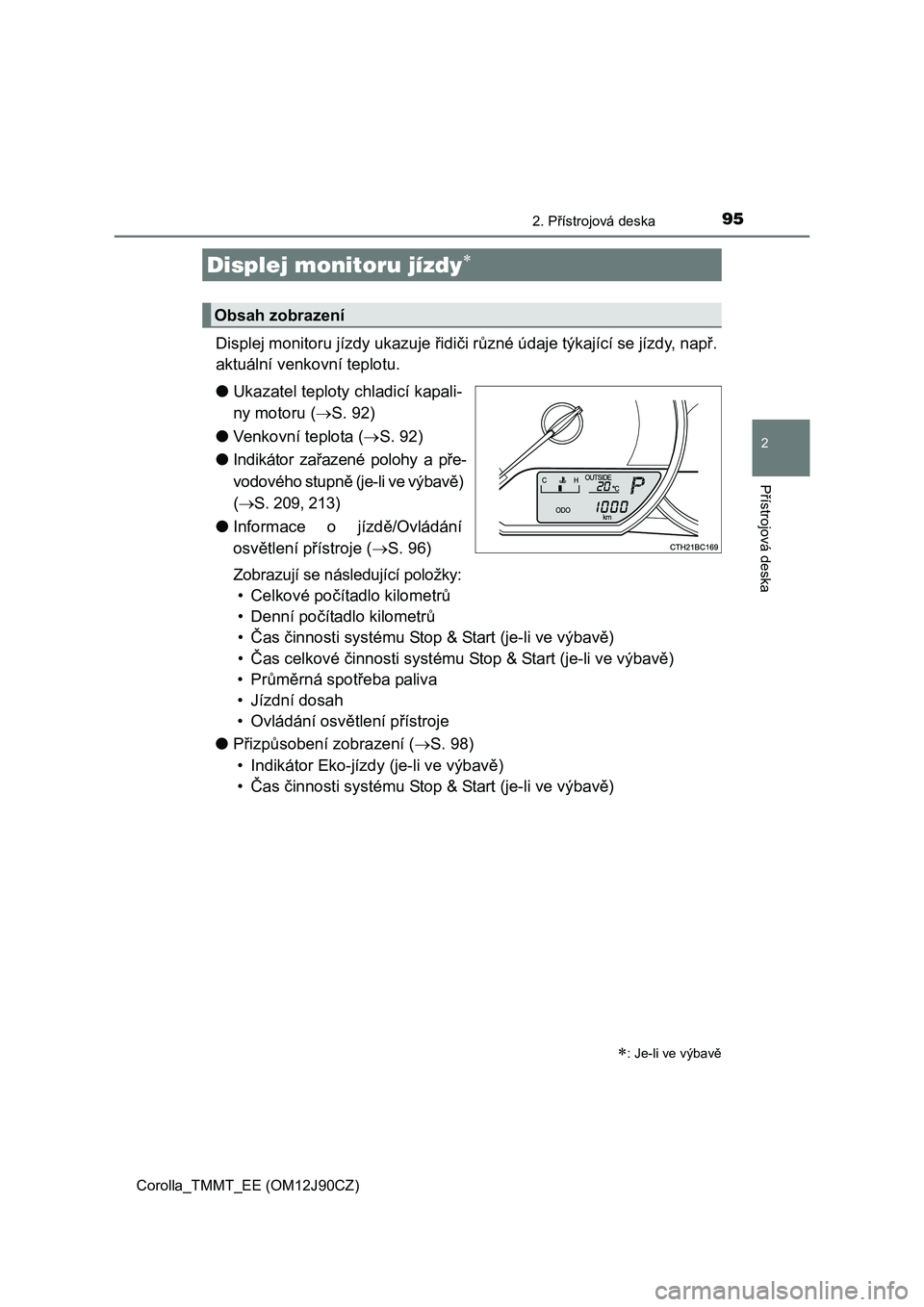

952. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
Displej monitoru jízdy ukazuje řidiči různé údaje týkající se jízdy, např.
aktuální venkovní teplotu.
●Ukazatel teploty chladicí kapali-
ny motoru (S. 92)
●Venkovní teplota (S. 92)
●Indikátor zařazené polohy a pře-
vodového stupně (je-li ve výbavě)
(S. 209, 213)
●Informace o jízdě/Ovládání
osvětlení přístroje (S. 96)
Zobrazují se následující položky:
•Celkové počítadlo kilometrů
• Denní počítadlo kilometrů
•Čas činnosti systému Stop & Start (je-li ve výbavě)
•Čas celkové činnosti systému Stop & Start (je-li ve výbavě)
•Průměrná spotřeba paliva
• Jízdní dosah
• Ovládání osvětlení přístroje
●Přizpůsobení zobrazení (S. 98)
• Indikátor Eko-jízdy (je-li ve výbavě)
•Čas činnosti systému Stop & Start (je-li ve výbavě)
Displej monitoru jízdy
: Je-li ve výbavě
Obsah zobrazení

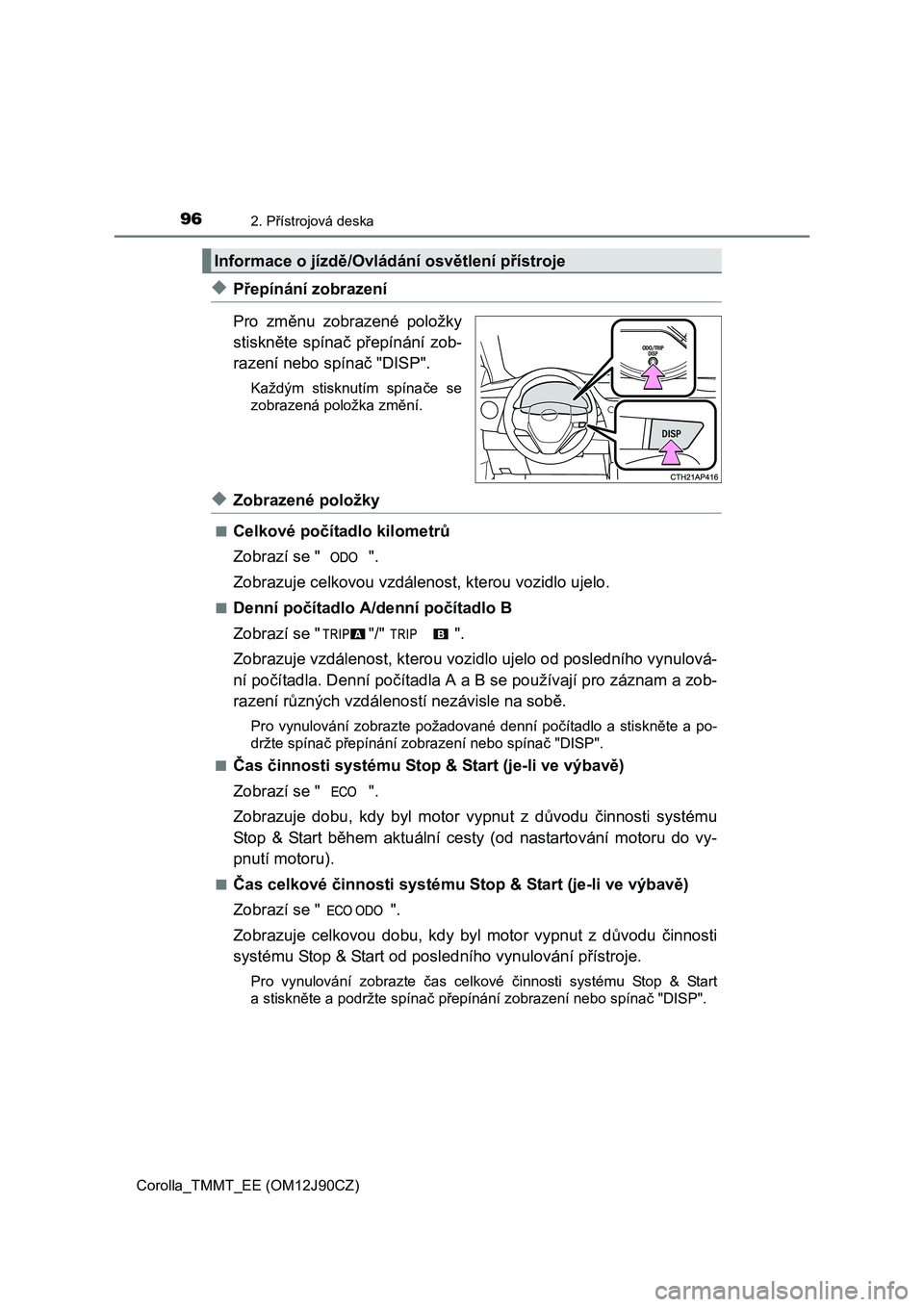

962. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
◆Přepínání zobrazení
Pro změnu zobrazené položky
stiskněte spínač přepínání zob-
razení nebo spínač "DISP".
Každým stisknutím spínače se
zobrazená položka změní.
◆Zobrazené položky
■Celkové počítadlo kilometrů
Zobrazí se " ".
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
■Denní počítadlo A/denní počítadlo B
Zobrazí se " "/" ".
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulová-
ní počítadla. Denní počítadla A a B se používají pro záznam a zob-
razení různých vzdáleností nezávisle na sobě.
Pro vynulování zobrazte požadované denní počítadlo a stiskněte a po-
držte spínač přepínání zobrazení nebo spínač "DISP".
■
Čas činnosti systému Stop & Start (je-li ve výbavě)
Zobrazí se " ".
Zobrazuje dobu, kdy byl motor vypnut z důvodu činnosti systému
St op & Start během aktuální cesty (od nastartování motoru do vy-
pnutí motoru).
■Čas celkové činnosti systému Stop & Start (je-li ve výbavě)
Zobrazí se " ".
Zobrazuje celkovou dobu, kdy byl motor vypnut z důvodu činnosti
systému Stop & Start od posledního vynulování přístroje.
Pro vynulování zobrazte čas celkové činnosti systému Stop & Start
a stiskněte a podržte spínač přepínání zobrazení nebo spínač "DISP".
Informace o jízdě/Ovládání osvětlení přístroje

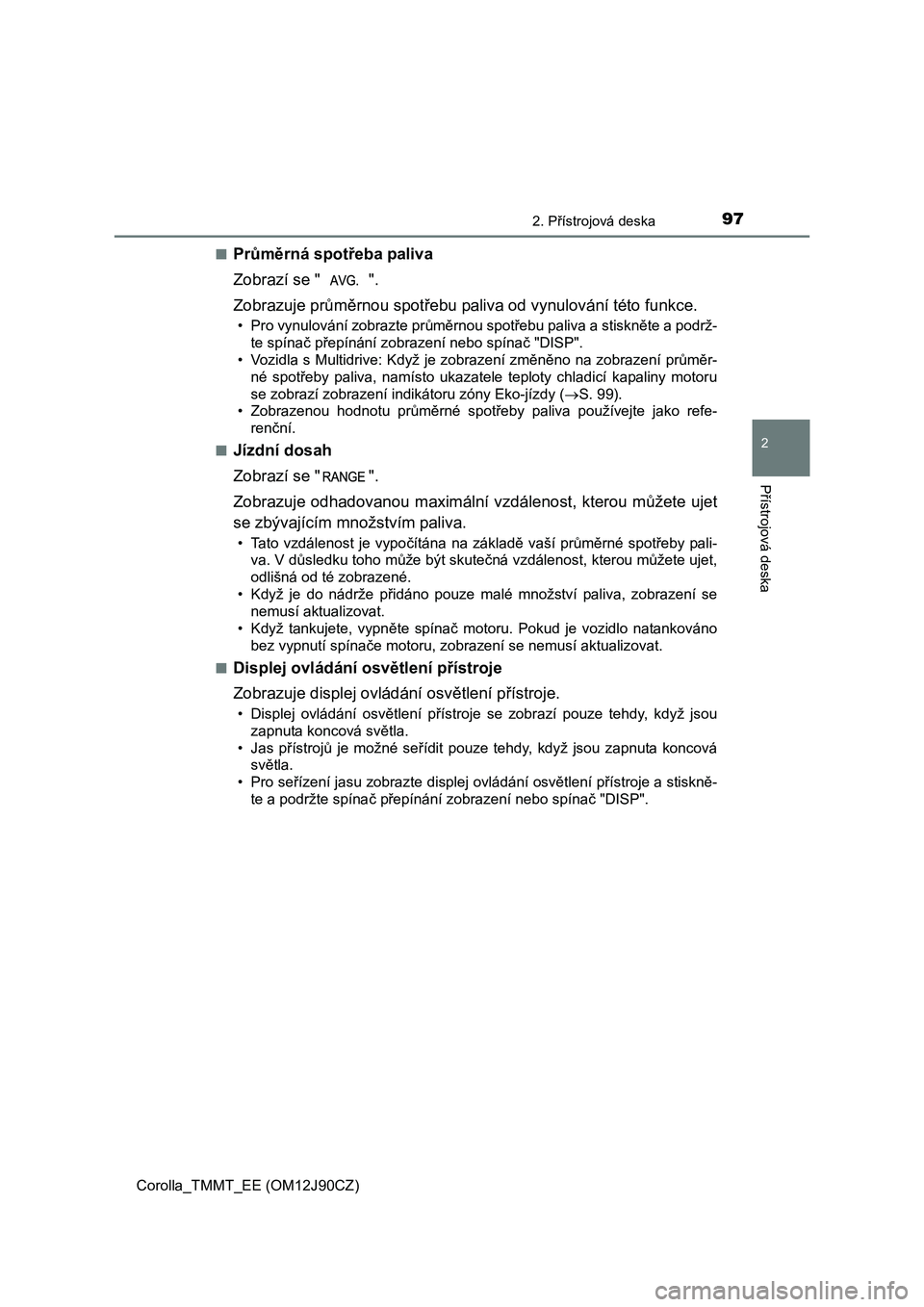

972. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
■Průměrná spotřeba paliva
Zobrazí se " ".
Zobrazuje průměrnou spotřebu paliva od vynulování této funkce.
• Pro vynulování zobrazte průměrnou spotřebu paliva a stiskněte a podrž-
te spínač přepínání zobrazení nebo spínač "DISP".
• Vozidla s Multidrive: Když je zobrazení změněno na zobrazení průměr-
né spotřeby paliva, namísto ukazatele teploty chladicí kapaliny motoru
se zobrazí zobrazení indikátoru zóny Eko-jízdy (S. 99).
• Zobrazenou hodnotu průměrné spotřeby paliva používejte jako refe-
renční.
■
Jízdní dosah
Zobrazí se " ".
Zobrazuje odhadovanou maximální vzdálenost, kterou můžete ujet
se zbývajícím množstvím paliva.
• Tato vzdálenost je vypočítána na základě vaší průměrné spotřeby pali-
va. V důsledku toho může být skutečná vzdálenost, kterou můžete ujet,
odlišná od té zobrazené.
• Když je do nádrže přidáno pouze malé množství paliva, zobrazení se
nemusí aktualizovat.
• Když tankujete, vypněte spínač motoru. Pokud je vozidlo natankováno
bez vypnutí spínače motoru, zobrazení se nemusí aktualizovat.
■
Displej ovládání osvětlení přístroje
Zobrazuje displej ovládání osvětlení přístroje.
• Displej ovládání osvětlení přístroje se zobrazí pouze tehdy, když jsou
zapnuta koncová světla.
•Jas přístrojů je možné seřídit pouze tehdy, když jsou zapnuta koncová
světla.
•Pro seřízení jasu zobrazte displej ovládání osvětlení přístroje a stiskně-
te a podržte spínač přepínání zobrazení nebo spínač "DISP".

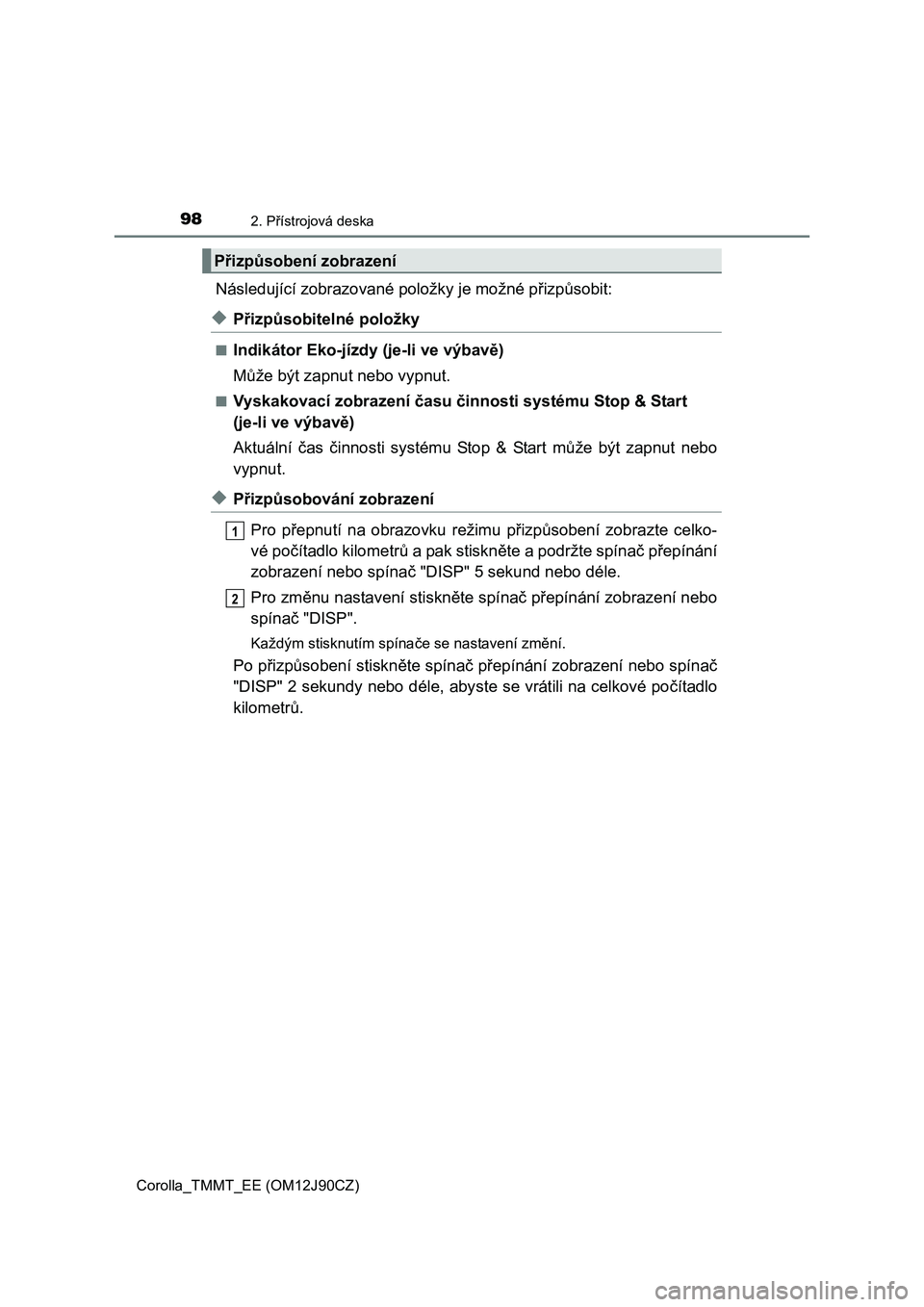

982. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
Následující zobrazované položky je možné přizpůsobit:
◆Přizpůsobitelné položky
■Indikátor Eko-jízdy (je-li ve výbavě)
Může být zapnut nebo vypnut.
■Vyskakovací zobrazení času činnosti systému Stop & Start
(je-li ve výbavě)
Aktuální čas činnosti systému Stop & Start může být zapnut nebo
vypnut.
◆Přizpůsobování zobrazení
Pro přepnutí na obrazovku režimu přizpůsobení zobrazte celko-
vé počítadlo kilometrů a pak stiskněte a podržte spínač přepínání
zobrazení nebo spínač "DISP" 5 sekund nebo déle.
Pro změnu nastavení stiskněte spínač přepínání zobrazení nebo
spínač "DISP".
Každým stisknutím spínače se nastavení změní.
Po přizpůsobení stiskněte spínač přepínání zobrazení nebo spínač
"DISP" 2 sekundy nebo déle, abyste se vrátili na celkové počítadlo
kilometrů.
Přizpůsobení zobrazení
1
2

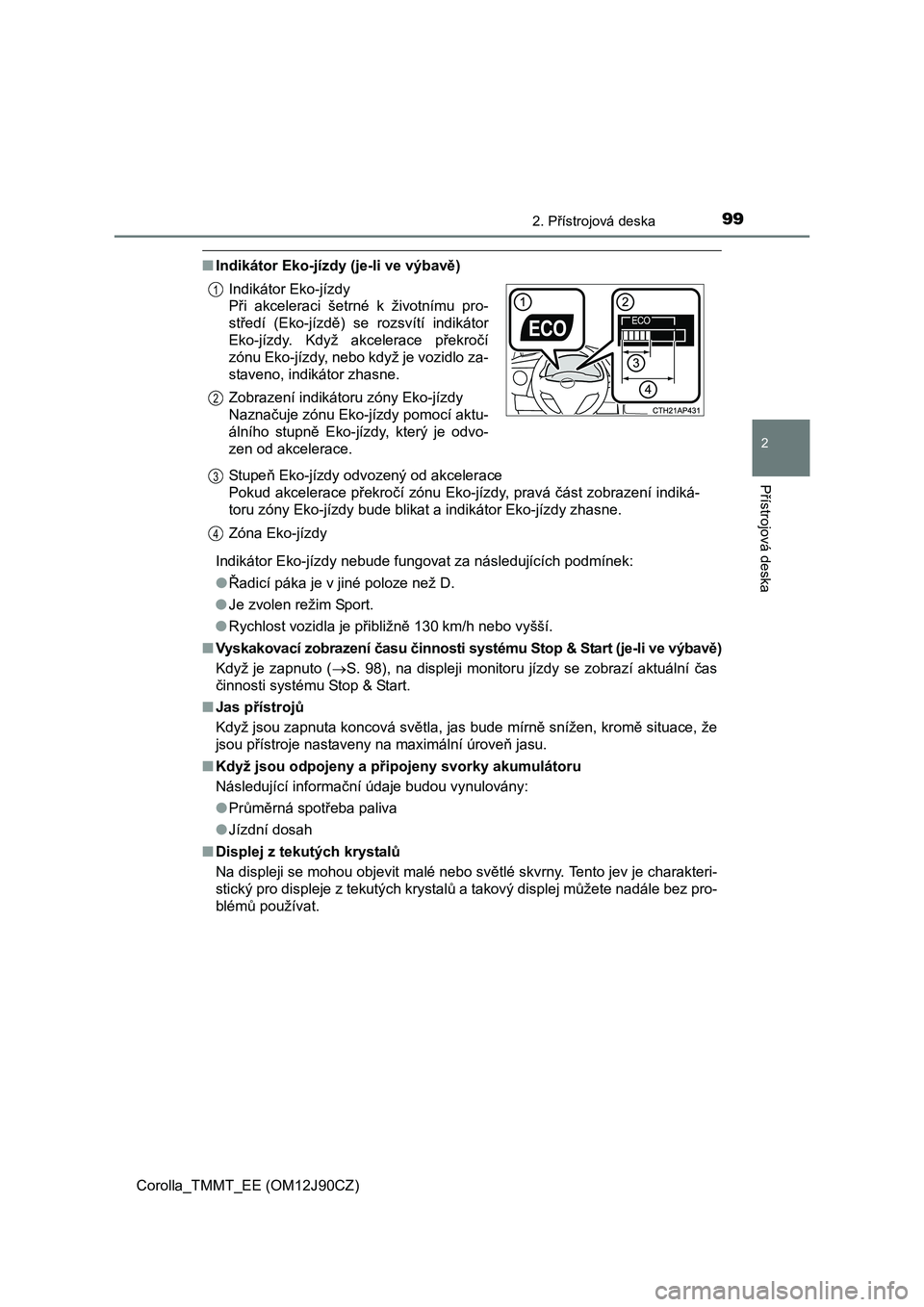

992. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
2
Přístrojová deska
■Indikátor Eko-jízdy (je-li ve výbavě)
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je v jiné poloze než D.
●Je zvolen režim Sport.
●Rychlost vozidla je přibližně 130 km/h nebo vyšší.
■
Vyskakovací zobrazení času činnosti systému Stop & Start (je-li ve výbavě)
Když je zapnuto (S. 98), na displeji monitoru jízdy se zobrazí aktuální čas
činnosti systému Stop & Start.
■Jas přístrojů
Když jsou zapnuta koncová světla, jas bude mírně snížen, kromě situace, že
jsou přístroje nastaveny na maximální úroveň jasu.
■Když jsou odpojeny a připojeny svorky akumulátoru
Následující informační údaje budou vynulovány:
●Průměrná spotřeba paliva
●Jízdní dosah
■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo světlé skvrny. Tento jev je charakteri-
stický pro displeje z tekutých krystalů a takový displej můžete nadále bez pro-
blémů používat. Indikátor Eko-jízdy
Při akceleraci šetrné k životnímu pro-
středí (Eko-jízdě) se rozsvítí indikátor
Eko-jízdy. Když akcelerace překročí
zónu Eko-jízdy, nebo když je vozidlo za-
staveno, indikátor zhasne.
Zobrazení indikátoru zóny Eko-jízdy
Naznačuje zónu Eko-jízdy pomocí aktu-
álního stupně Eko-jízdy, který je odvo-
zen od akcelerace.
Stupeň Eko-jízdy odvozený od akcelerace
Pokud akcelerace překročí zónu Eko-jízdy, pravá část zobrazení indiká-
toru zóny Eko-jízdy bude blikat a indikátor Eko-jízdy zhasne.
Zóna Eko-jízdy
1
2
3
4

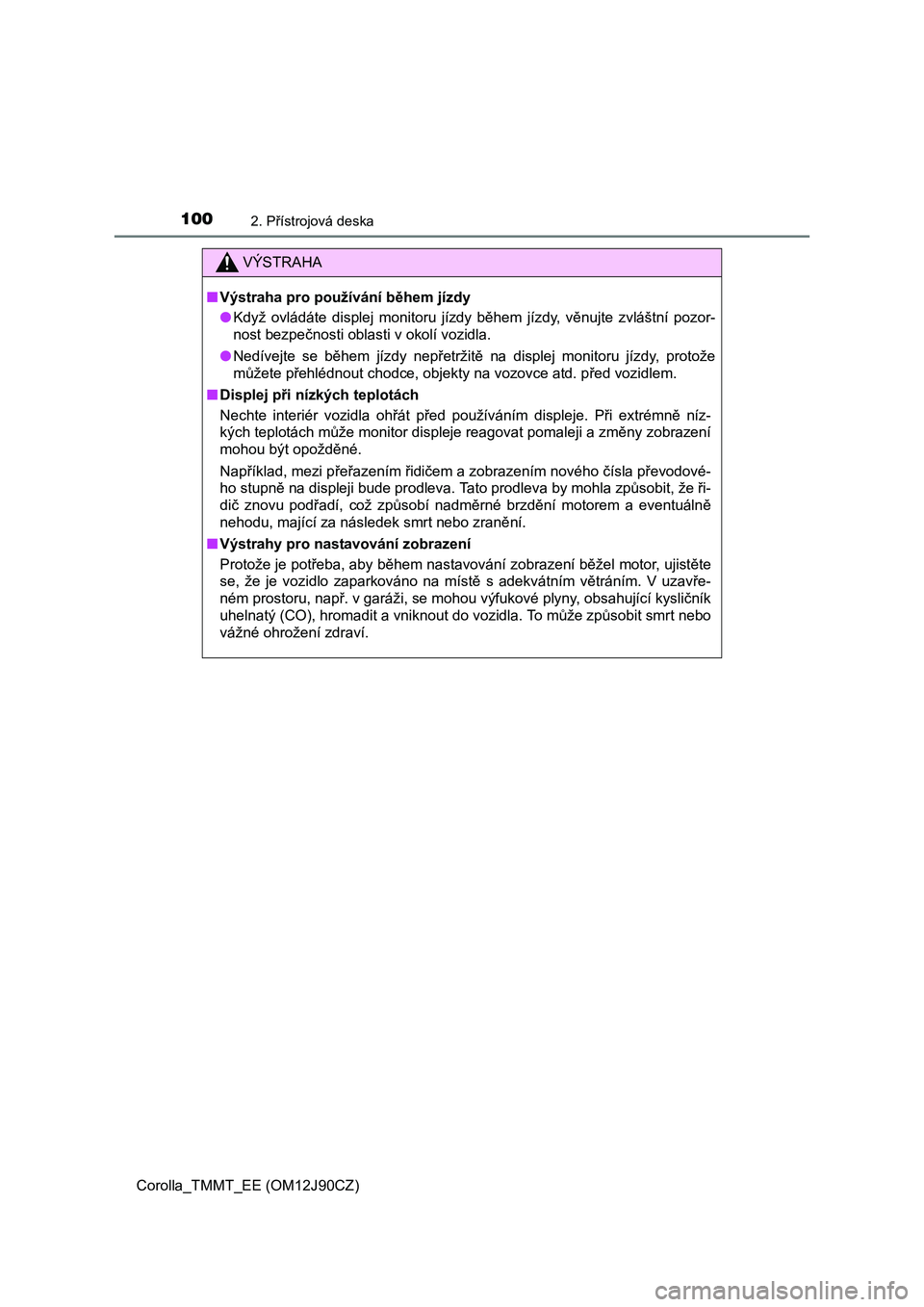

1002. Přístrojová deska
Corolla_TMMT_EE (OM12J90CZ)
VÝSTRAHA
■Výstraha pro používání během jízdy
●Když ovládáte displej monitoru jízdy během jízdy, věnujte zvláštní pozor-
nost bezpečnosti oblasti v okolí vozidla.
●Nedívejte se během jízdy nepřetržitě na displej monitoru jízdy, protože
můžete přehlédnout chodce, objekty na vozovce atd. před vozidlem.
■Displej při nízkých teplotách
Nechte interiér vozidla ohřát před používáním displeje. Při extrémně níz-
kých teplotách může monitor displeje reagovat pomaleji a změny zobrazení
mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva. Tato prodleva by mohla způsobit, že ři-
dič znovu podřadí, což způsobí nadměrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
■Výstrahy pro nastavování zobrazení
Protože je potřeba, aby během nastavování zobrazení běžel motor, ujistěte
se, že je vozidlo zaparkováno na místě s adekvátním vě
tráním. V uzavře-
ném prostoru, např. v garáži, se mohou výfukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout do vozidla. To může způsobit smrt nebo
vážné ohrožení zdraví.
