TOYOTA COROLLA 2016 Návod na použití (in Czech)

6019-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
9
Technické údaje vozidla

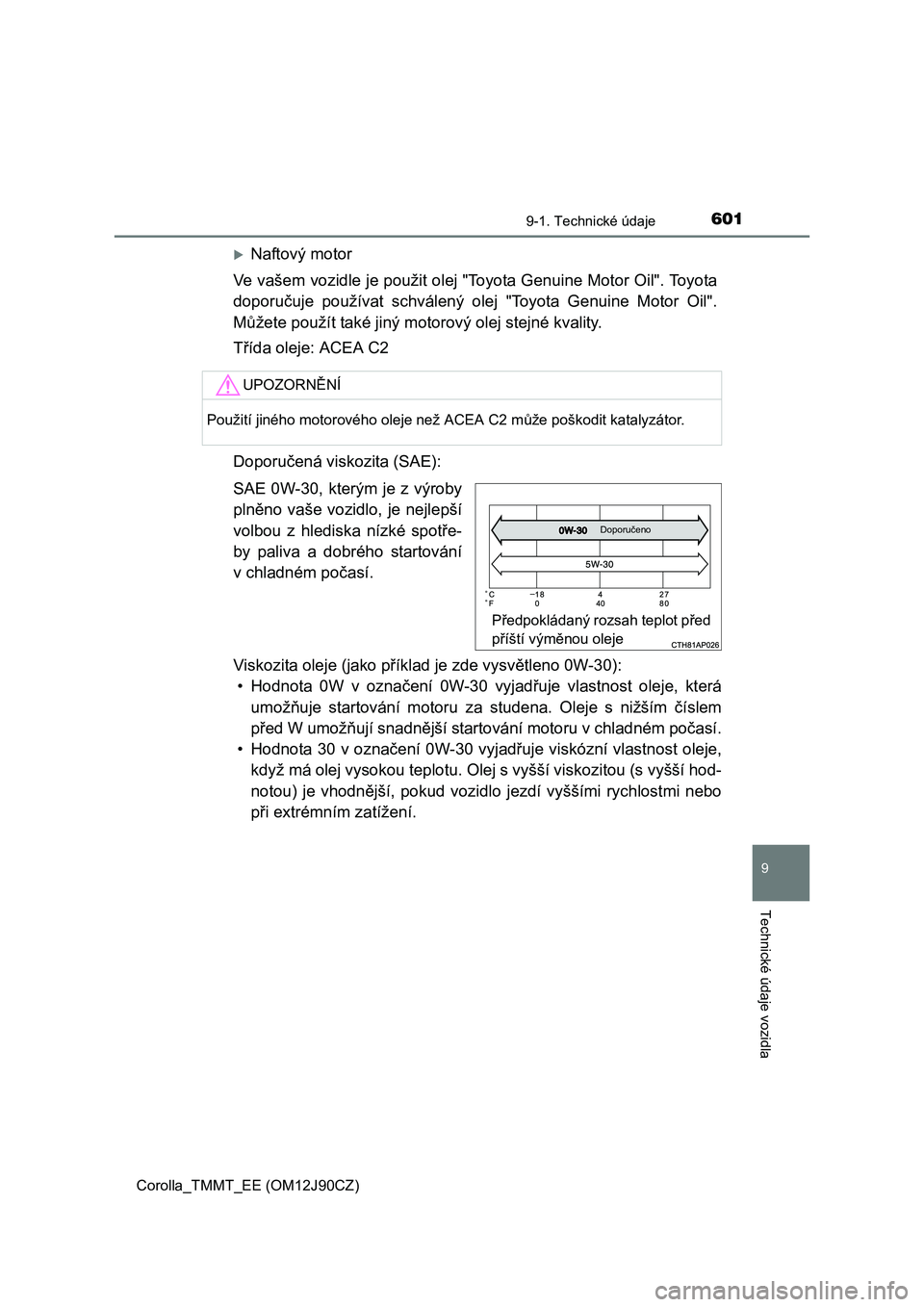

Naftový motor
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje: ACEA C2
Doporučená viskozita (SAE):
SAE 0W-30, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Viskozita oleje (jako příklad je zde vysvětleno 0W-30):
• Hodnota 0W v označení 0W-30 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 30 v označení 0W-30 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
UPOZORNĚNÍ
Použití jiného motorového oleje než ACEA C2 může poškodit katalyzátor.
Předpokládaný rozsah teplot před
příští výměnou oleje
Doporučeno

6029-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)

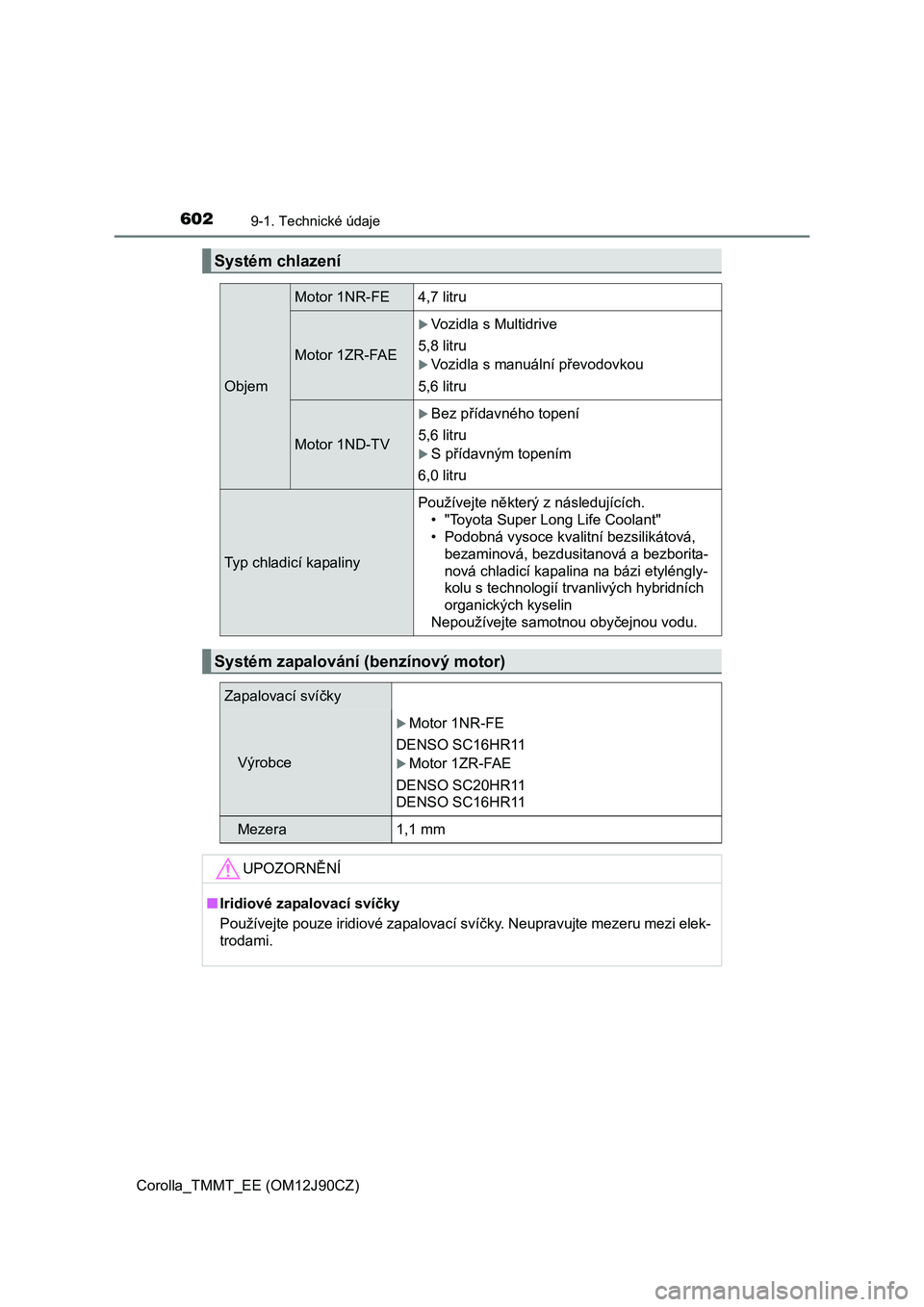

Systém chlazení
Objem
Motor 1NR-FE 4,7 litru
Motor 1ZR-FAE
Vozidla s Multidrive
5,8 litru
Vozidla s manuální převodovkou
5,6 litru
Motor 1ND-TV
Bez přídavného topení
5,6 litru
S přídavným topením
6,0 litru
Typ chladicí kapalinyPoužívejte některý z následujících.
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová,
bezaminová, bezdusitanová a bezborita-
nová chladicí kapalina na bázi etyléngly-
kolu s technologií trvanlivých hybridních
organických kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (benzínový motor)
Zapalovací svíčky
Výrobce
Motor 1NR-FE
DENSO SC16HR11
Motor 1ZR-FAE
DENSO SC20HR11
DENSO SC16HR11
Mezera1,1 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

6039-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
9
Technické údaje vozidla
*: Objem kapaliny je referenční hodnota.
Pokud je nutná výměna, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného od-
borníka.

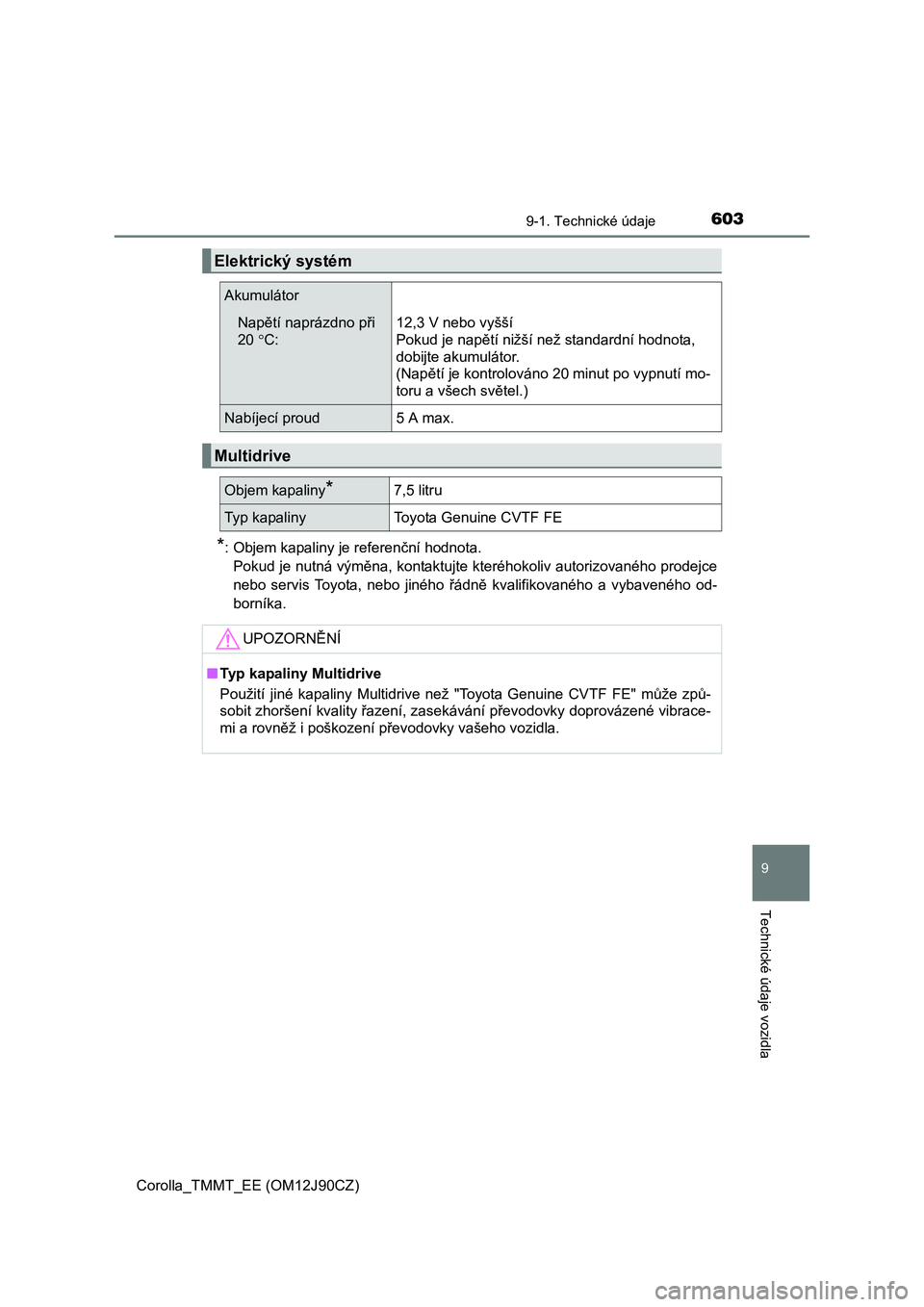

Elektrický systém
Akumulátor
Napětí naprázdno při
20 C:12,3 V nebo vyšší
Pokud je napětí nižší než standardní hodnota,
dobijte akumulátor.

(Napětí je kontrolováno 20 minut po vypnutí mo-
toru a všech světel.)
Nabíjecí proud5 A max.
Multidrive
Objem kapaliny*7,5 litru
Typ kapalinyToyota Genuine CVTF FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny Multidrive než "Toyota Genuine CVTF FE" může způ-
sobit zhoršení kvality řazení, zasekávání převodovky doprovázené vibrace-
mi a rovněž i poškození převodovky vašeho vozidla.

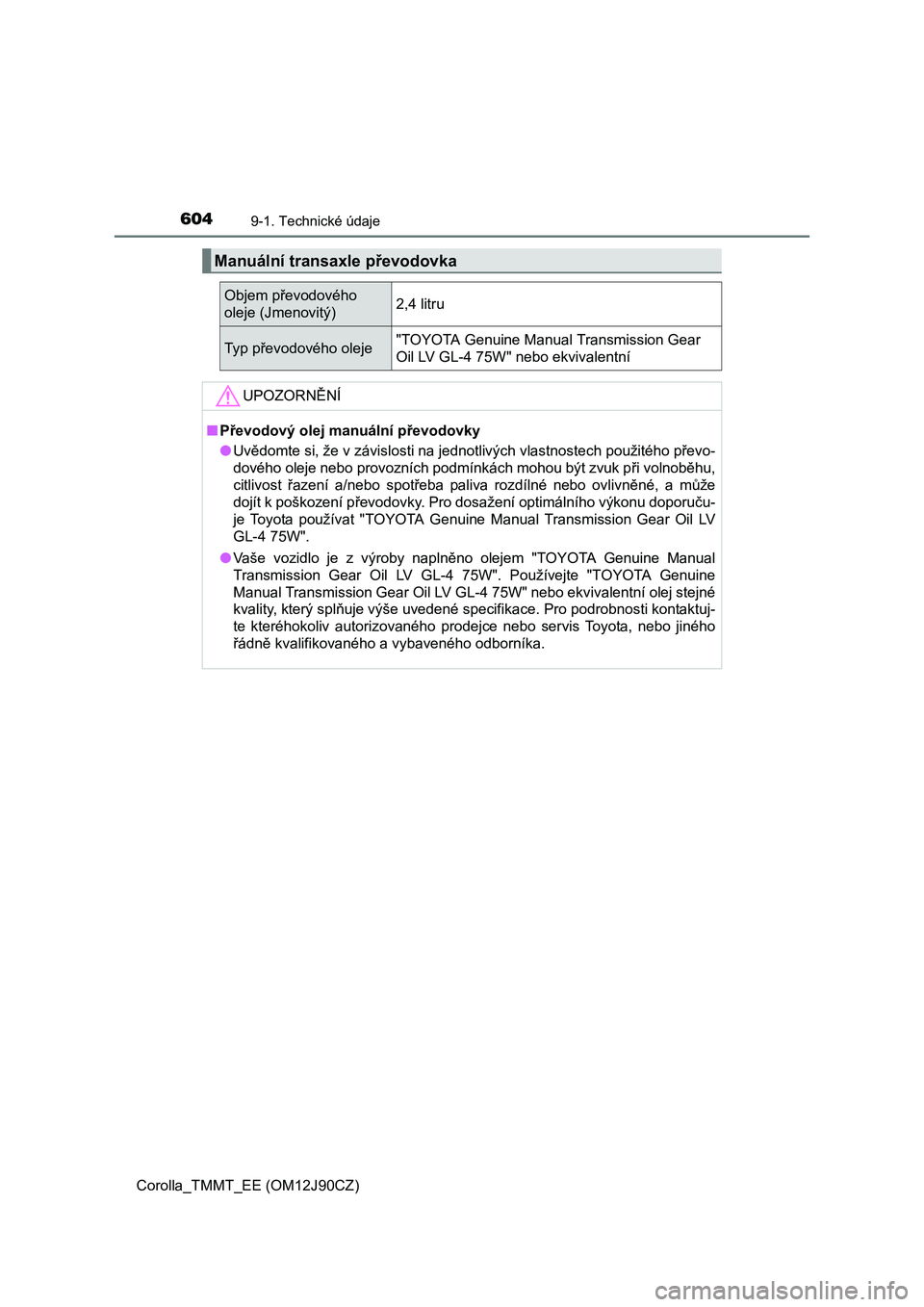

6049-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
Manuální transaxle převodovka
Objem převodového
oleje (Jmenovitý)2,4 litru
Ty p převodového oleje"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Převodový olej manuální převodovky
●Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převo-
dového oleje nebo provozních podmínkách mohou být zvuk při volnoběhu,
citlivost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné, a může
dojít k poškození převodovky. Pro dosažení optimálního výkonu doporuču-
je Toyota používat "TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W".
●Vaše vozidlo je z výroby naplněno olejem "TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W". Používejte "TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W" nebo ekvivalentní olej stejné
kvality, který splňuje výše uvedené specifikace. Pro podrobnosti kontaktuj-
te kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného odborníka.

6059-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
9
Technické údaje vozidla
*1: Minimální vůle pedálu při sešlápnutí silou 300 N při běhu motoru
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.

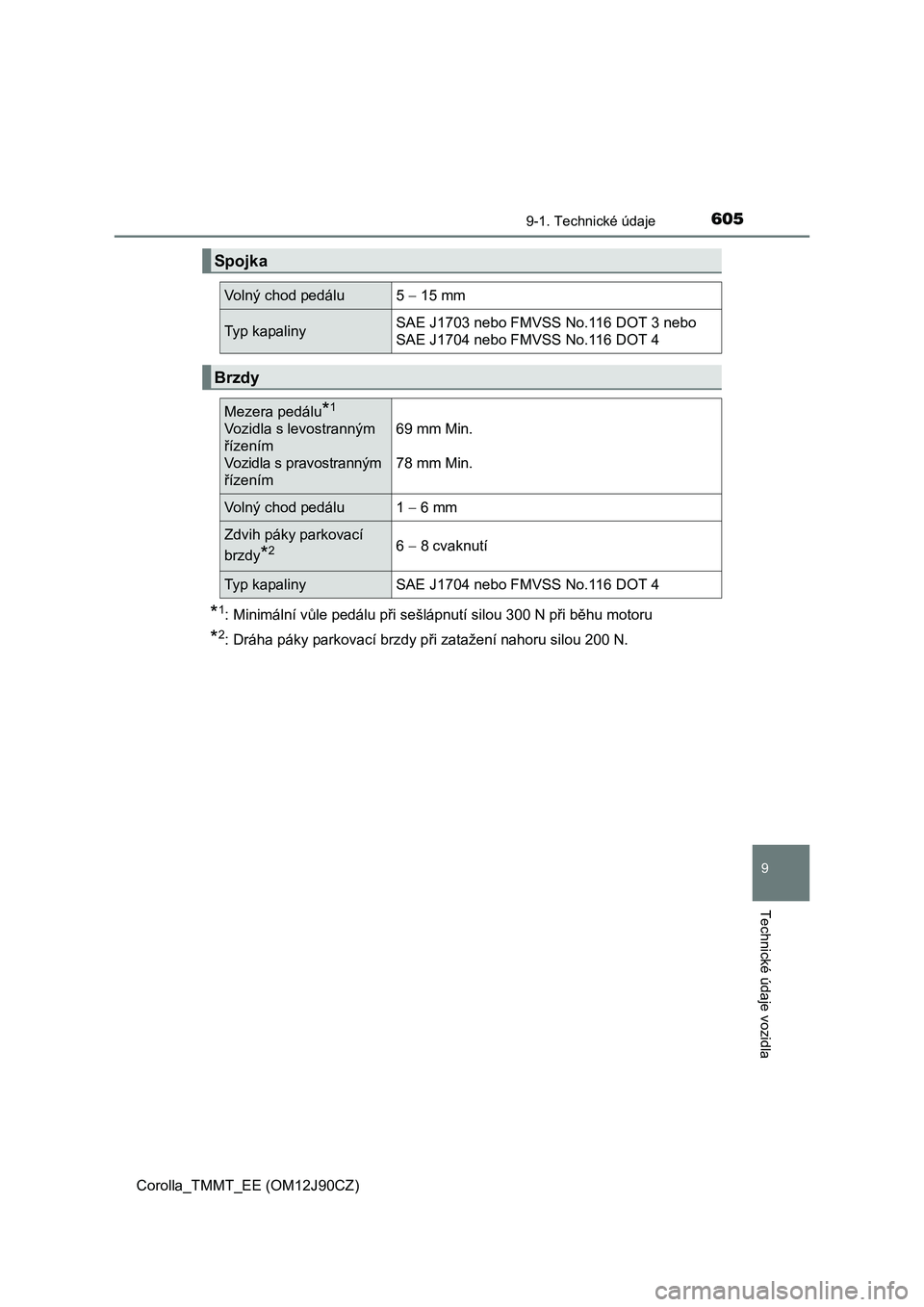

Spojka
Volný chod pedálu5  15 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3 nebo
SAE J1704 nebo FMVSS No.116 DOT 4
Brzdy
Mezera pedálu*1
Vozidla s levostranným
řízením
Vozidla s pravostranným
řízením69 mm Min.
78 mm Min.
Volný chod pedálu 1  6 mm
Zdvih páky parkovací
brzdy
*26  8 cvaknutí
Typ kapaliny SAE J1704 nebo FMVSS No.116 DOT 4

6069-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)

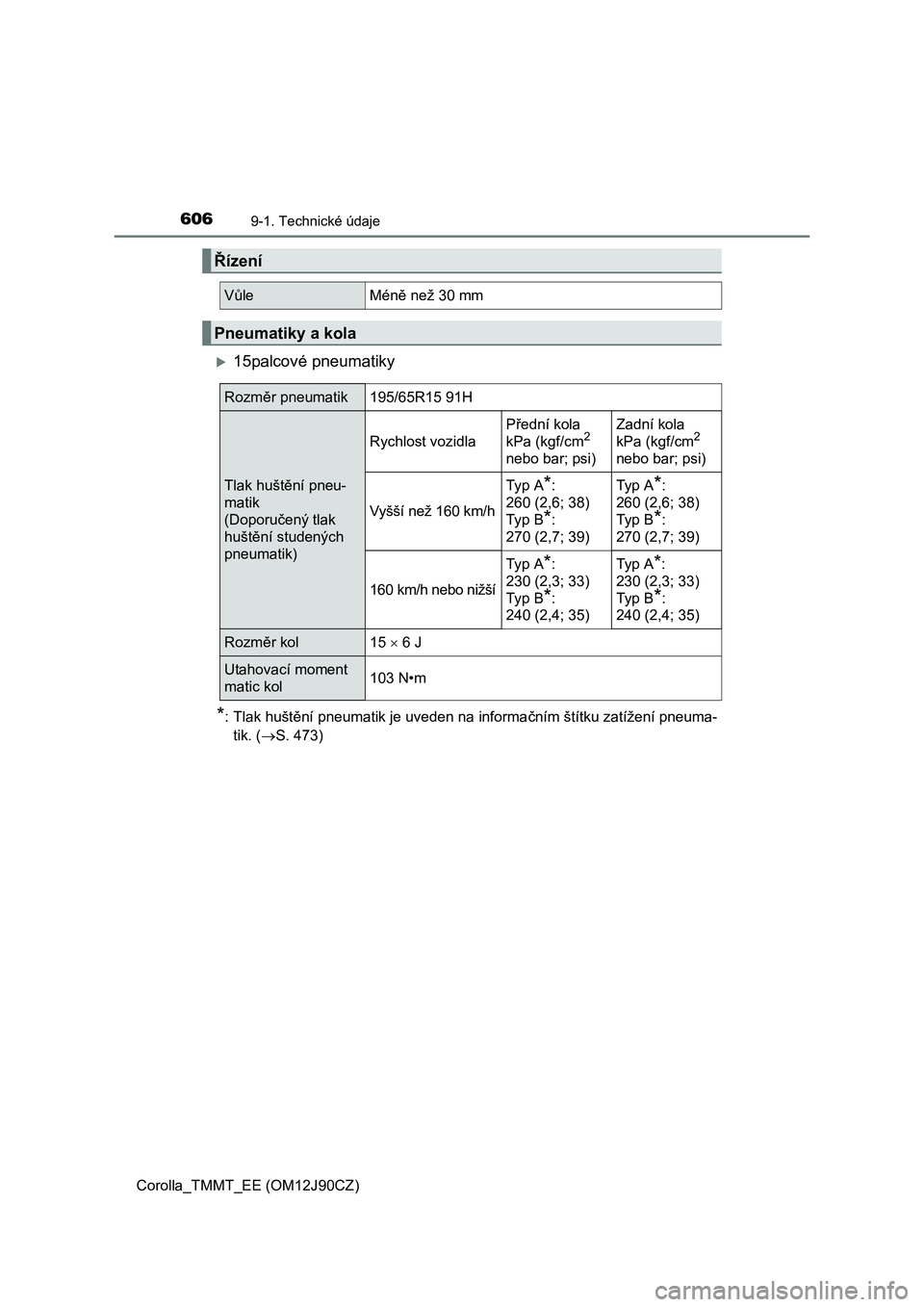

15palcové pneumatiky
*: Tlak huštění pneumatik je uveden na informačním štítku zatížení pneuma-
tik. (S. 473)
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik195/65R15 91H
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)
Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
Vyšší než 160 km/h
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
160 km/h nebo nižší
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Rozměr kol15  6 J
Utahovací moment
matic kol103 N•m

6079-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
9
Technické údaje vozidla
16 a 17palcové pneumatiky
Kompaktní rezervní kolo
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatik205/55R16 91V, 215/45R17 87W
Tlak huštění pneu-
matik
(Doporučený tlak
huštění studených
pneumatik)Rychlost vozidla
Přední kola
kPa (kgf/cm2
nebo bar; psi)
Zadní kola
kPa (kgf/cm2
nebo bar; psi)
Vyšší než 160 km/h260 (2,6; 38)260 (2,6; 38)
160 km/h nebo nižší230 (2,3; 33)230 (2,3; 33)
Rozměr kol16  6 1/2 J (16palcové pneumatiky),
17  7 J (17palcové pneumatiky)
Utahovací moment
matic kol103 N•m
Rozměr pneumatikT125/70D17 98M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4 T
Utahovací moment matic
kol103 N•m

6089-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)

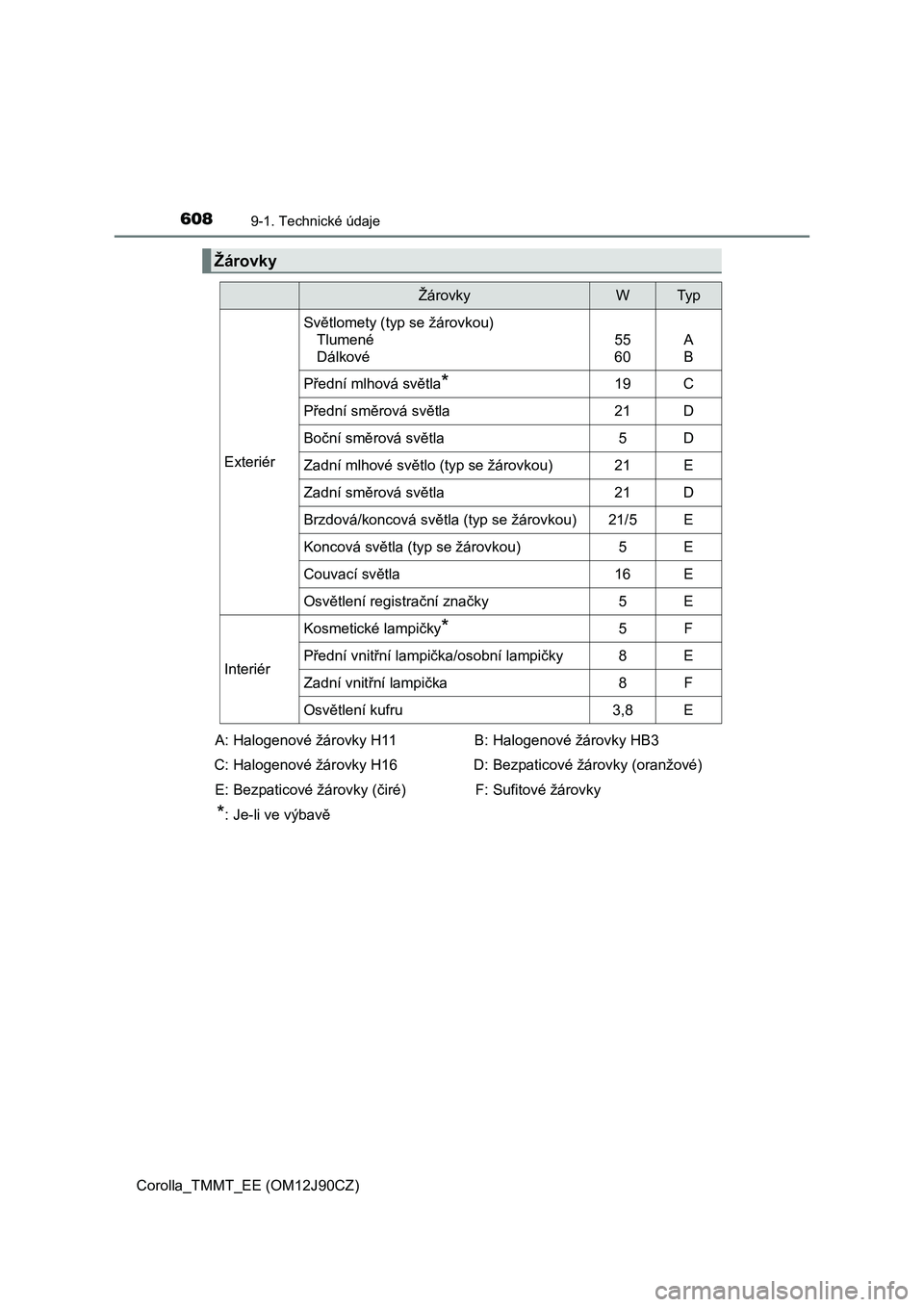

Žárovky
ŽárovkyWTy p
Exteriér
Světlomety (typ se žárovkou)
Tlumené
Dálkové
55
60A
B
Přední mlhová světla*19C
Přední směrová světla21D
Boční směrová světla5D
Zadní mlhové světlo (typ se žárovkou)21E
Zadní směrová světla21D
Brzdová/koncová světla (typ se žárovkou)21/5E
Koncová světla (typ se žárovkou)5E
Couvací světla16E
Osvětlení registrační značky5E
Interiér
Kosmetické lampičky*5F
Přední vnitřní lampička/osobní lampičky8E
Zadní vnitřní lampička8F
Osvětlení kufru3,8E
A: Halogenové žárovky H11
C: Halogenové žárovky H16
E: Bezpaticové žárovky (čiré)
*: Je-li ve výbavěB: Halogenové žárovky HB3
D: Bezpaticové žárovky (oranžové)
F: Sufitové žárovky

6099-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)
9
Technické údaje vozidla
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použití směsi etanolu a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má výše
uvedené oktanové číslo.
■Pokud plánujete jízdu do zahraničí (naftový motor)
Nafta s nízkým obsahem síry nemusí být dostupná, takže si její dostupnost
zkontrolujte u vašeho distributora.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
●Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.

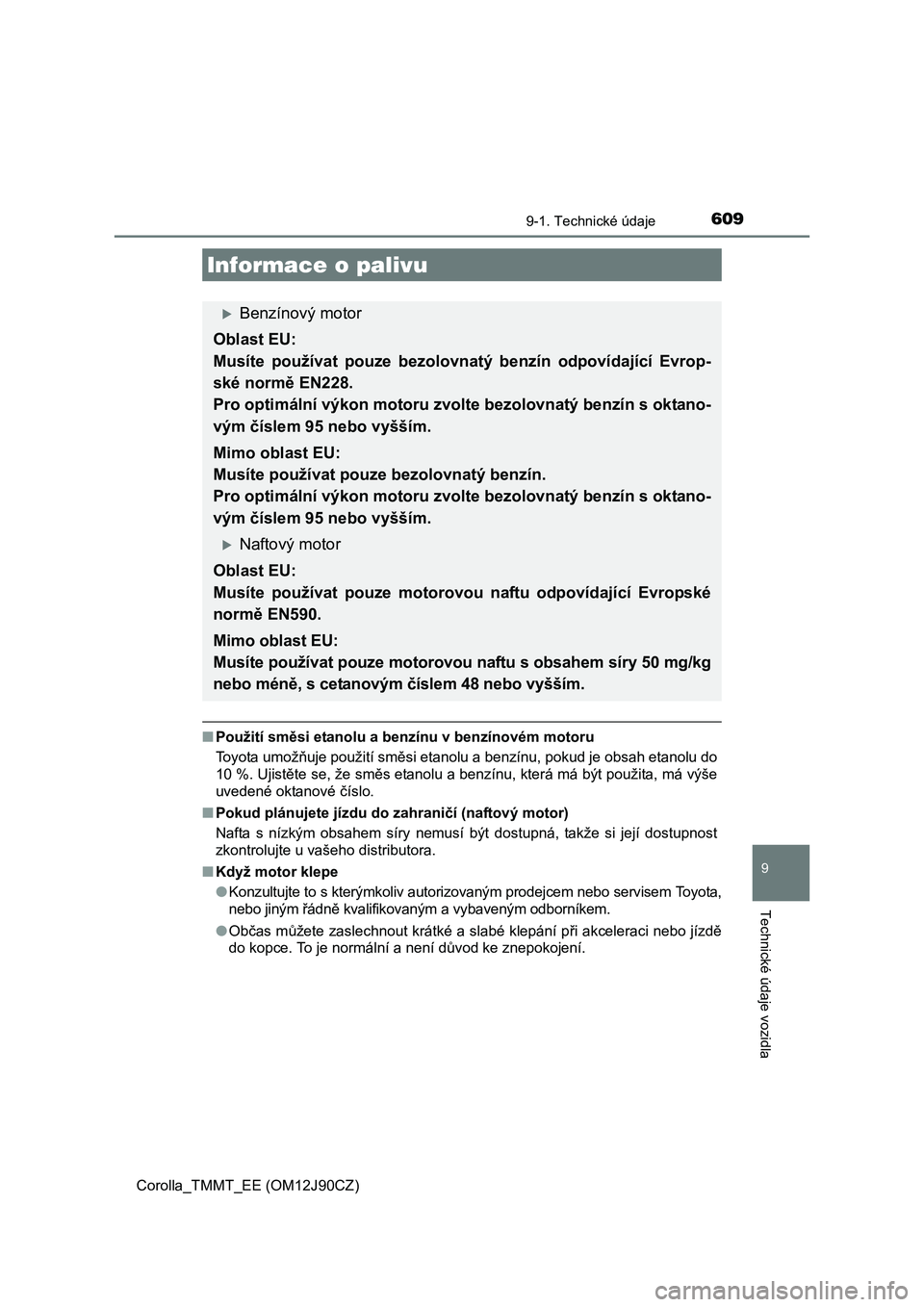

Informace o palivu
Benzínový motor
Oblast EU:
Musíte používat pouze bezolovnatý benzín odpovídající Evrop-
ské normě EN228.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.
Mimo oblast EU:
Musíte používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktano-
vým číslem 95 nebo vyšším.
Naftový motor
Oblast EU:
Musíte používat pouze motorovou naftu odpovídající Evropské
normě EN590.
Mimo oblast EU:
Musíte používat pouze motorovou naftu s obsahem síry 50 mg/kg
nebo méně, s cetanovým číslem 48 nebo vyšším.

6109-1. Technické údaje
Corolla_TMMT_EE (OM12J90CZ)

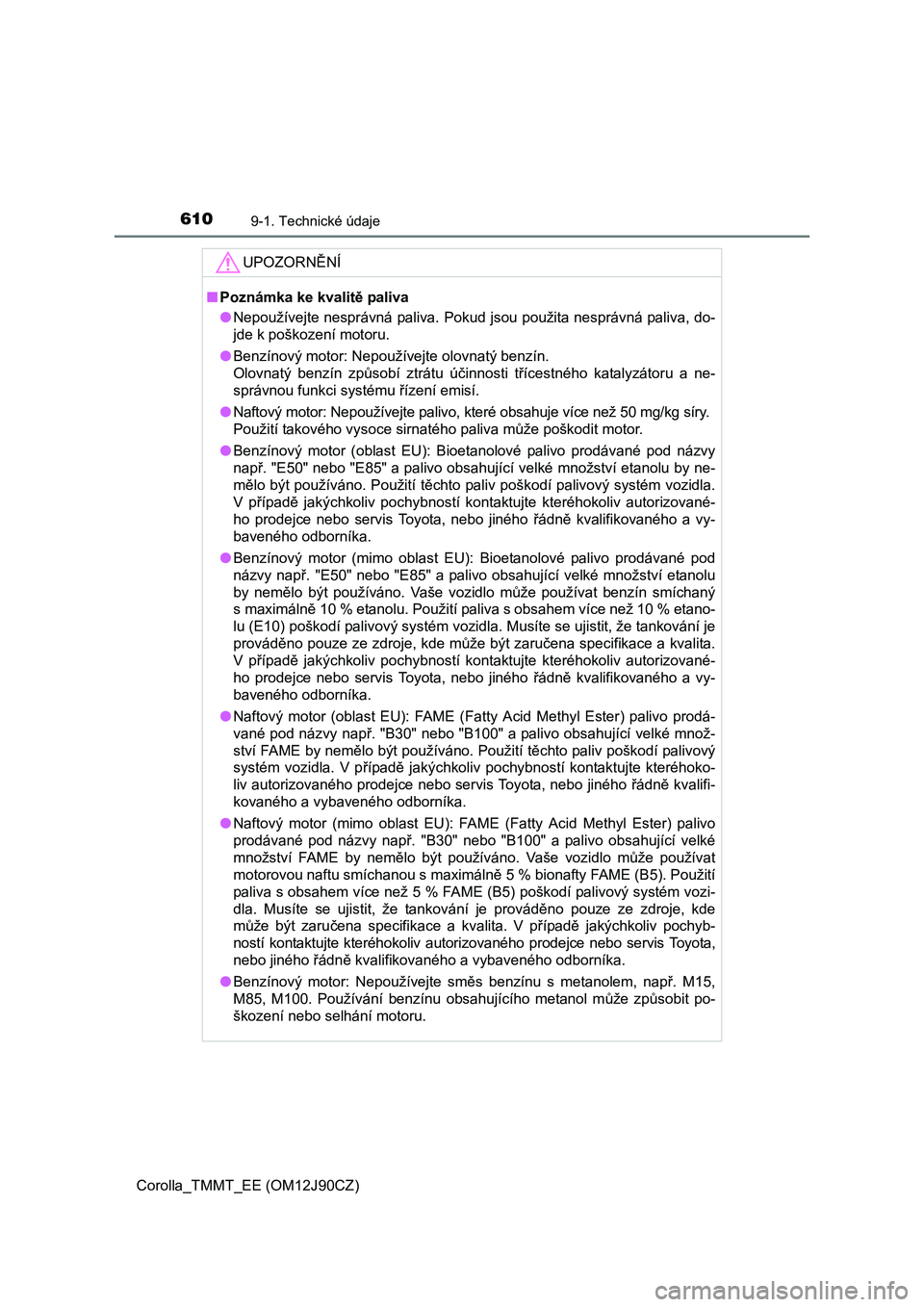

UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, do-
jde k poškození motoru.
●Benzínový motor: Nepoužívejte olovnatý benzín.
Olovnatý benzín způsobí ztrátu účinnosti třícestného katalyzátoru a ne-
správnou funkci systému řízení emisí.
●Naftový motor: Nepoužívejte palivo, které obsahuje více než 50 mg/kg síry.
Použití takového vysoce sirnatého paliva může poškodit motor.
●Benzínový motor (oblast EU): Bioetanolové palivo prodávané pod názvy
např. "E50" nebo "E85" a palivo obsahující velké množství etanolu by ne-
mělo být používáno. Použití těchto paliv poškodí palivový systém vozidla.
V případě jakýchkoliv pochybností kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka.
●Benzínový motor (mimo oblast EU): Bioetanolové palivo prodávané pod
názvy např. "E50" nebo "E85" a palivo obsahující velké množství etanolu
by nemělo být používáno. Vaše vozidlo může používat benzín smíchaný
s maximálně 10 % etanolu. Použití paliva s obsahem více než 10 % etano-
lu (E10) poškodí palivový systém vozidla. Musíte se ujistit, že tankování je
prováděno pouze ze zdroje, kde může být zaručena specifikace a kvalita.
V případě jakýchkoliv pochybností kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka.
●Naftový motor (oblast EU): FAME (Fatty Acid Methyl Ester) palivo prodá-
vané pod názvy např. "B30" nebo "B100" a palivo obsahující velké množ-
ství FAME by nemělo být používáno. Použití těchto paliv poškodí palivový
systém vozidla. V případě jakýchkoliv pochybností kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifi-
kovaného a vybaveného odborníka.
●Naftový motor (mimo oblast EU): FAME (Fatty Acid Methyl Ester) palivo
prodávané pod názvy nap
ř. "B30" nebo "B100" a palivo obsahující velké
množství FAME by nemělo být používáno. Vaše vozidlo může používat
motorovou naftu smíchanou s maximálně 5 % bionafty FAME (B5). Použití
paliva s obsahem více než 5 % FAME (B5) poškodí palivový systém vozi-
dla. Musíte se ujistit, že tankování je prováděno pouze ze zdroje, kde
může být zaručena specifikace a kvalita. V případě jakýchkoliv pochyb-
ností kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka.
●Benzínový motor: Nepoužívejte směs benzínu s metanolem, např. M15,
M85, M100. Používání benzínu obsahujícího metanol může způsobit po-
škození nebo selhání motoru.
