1413-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)■

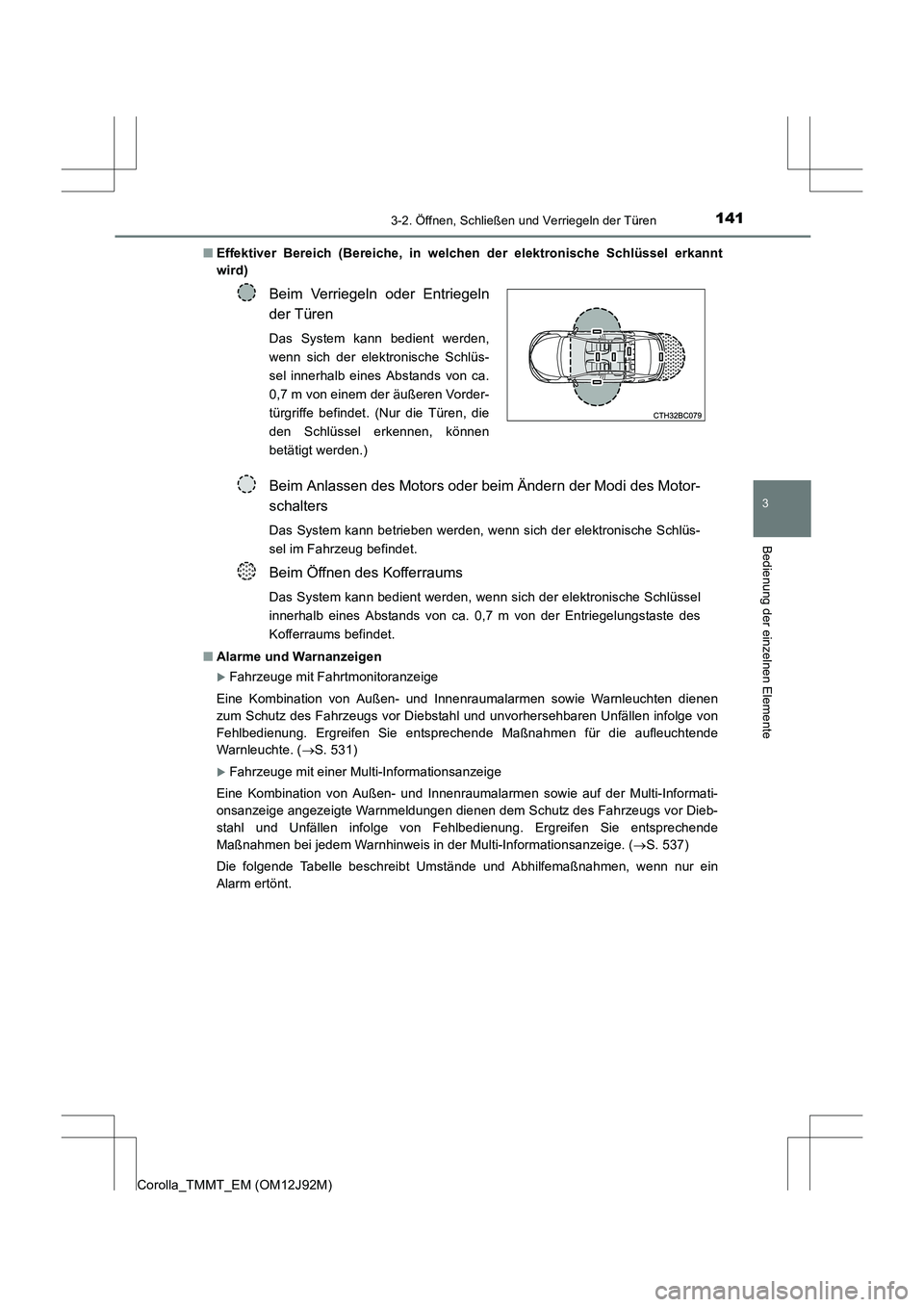

Effektiver Bereich (Bereiche, in welchen der elektronische Schlüssel erkannt
wird)
■ Alarme und Warnanzeigen
XFahrzeuge mit Fahrtmonitoranzeige
Eine Kombination von Außen- und Innenraumalarmen sowie Warnleuchten dienen
zum Schutz des Fahrzeugs vor Diebstahl und unvorhersehbaren Unfällen infolge von
Fehlbedienung. Ergreifen Sie entsprechende Maßnahmen für die aufleuchtende
Warnleuchte. ( →S. 531)
XFahrzeuge mit einer Multi-Informationsanzeige
Eine Kombination von Außen- und Innenraumalarmen sowie auf der Multi-Informati-
onsanzeige angezeigte Warnmeldungen dienen dem Schutz des Fahrzeugs vor Dieb-
stahl und Unfällen infolge von Fehlbedienung. Ergreifen Sie entsprechende
Maßnahmen bei jedem Warnhinweis in der Multi-Informationsanzeige. ( →S. 537)
Die folgende Tabelle beschreibt Umstände und Abhilfemaßnahmen, wenn nur ein
Alarm ertönt.
Beim Verriegeln oder Entriegeln
der Türen
Das System kann bedient werden,
wenn sich der elektronische Schlüs-
sel innerhalb eines Abstands von ca.
0,7 m von einem der äußeren Vorder-
türgriffe befindet. (Nur die Türen, die
den Schlüssel erkennen, können
betätigt werden.)
Beim Anlassen des Motors oder beim Ändern der Modi des Motor-
schalters
Das System kann betrieben werden, wenn sich der elektronische Schlüs-
sel im Fahrzeug befindet.
Beim Öffnen des Kofferraums
Das System kann bedient werden, wenn sich der elektronische Schlüssel
innerhalb eines Abstands von ca. 0,7 m von der Entriegelungstaste des
Kofferraums befindet.

1423-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)

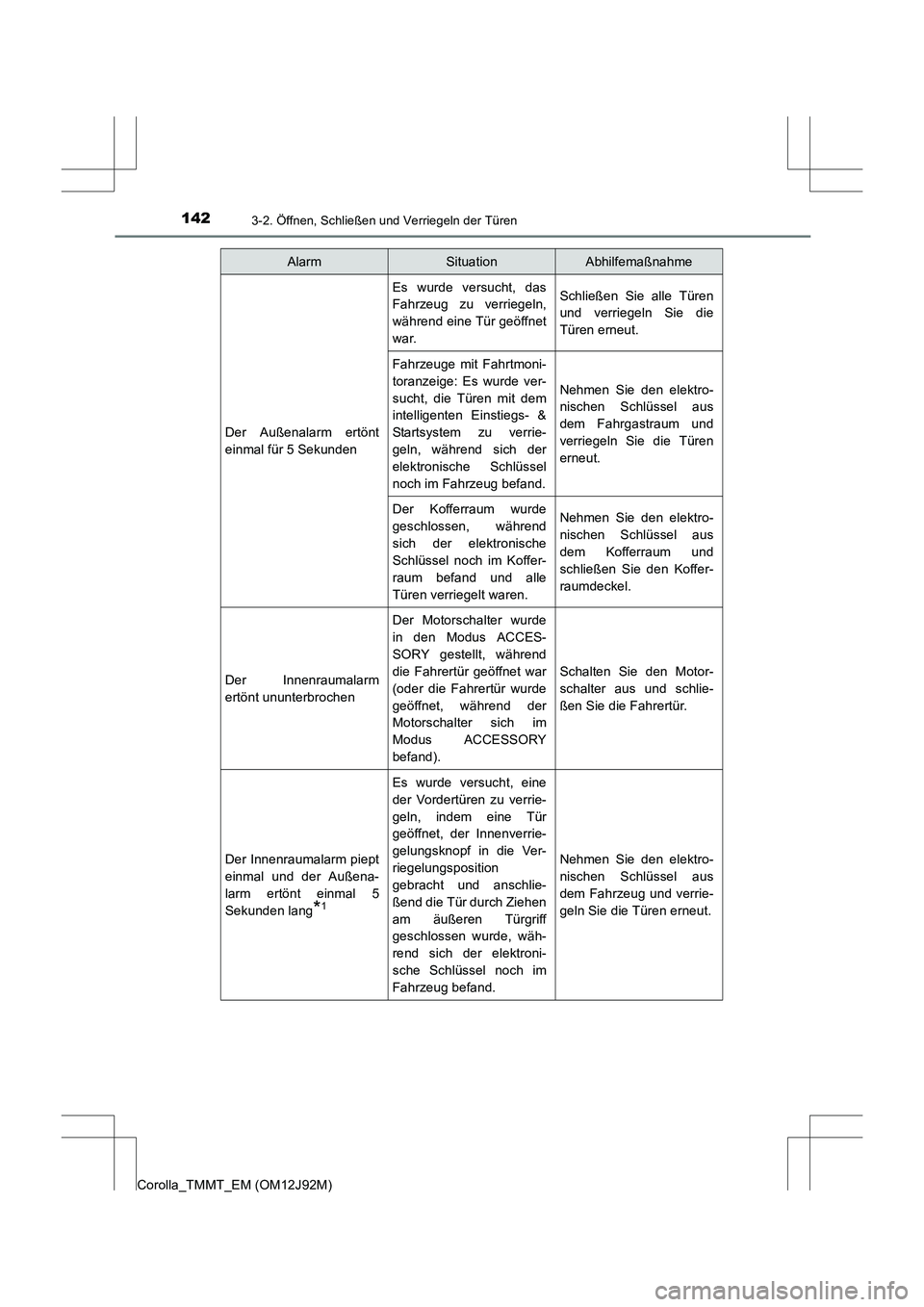

AlarmSituationAbhilfemaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Fahrzeuge mit Fahrtmoni-
toranzeige: Es wurde ver-
sucht, die Türen mit dem
intelligenten Einstiegs- &
Startsystem zu verrie-
geln, während sich der
elektronische Schlüssel
noch im Fahrzeug befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrgastraum und
verriegeln Sie die Türen
erneut.
Der Kofferraum wurde
geschlossen, während
sich der elektronische
Schlüssel noch im Koffer-
raum befand und alle
Türen verriegelt waren.Nehmen Sie den elektro-
nischen Schlüssel aus
dem Kofferraum und
schließen Sie den Koffer-
raumdeckel.
Der Innenraumalarm
ertönt ununterbrochen
Der Motorschalter wurde
in den Modus ACCES-
SORY gestellt, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während der
Motorschalter sich im
Modus ACCESSORY
befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang
*1
Es wurde versucht, eine
der Vordertüren zu verrie-
geln, indem eine Tür
geöffnet, der Innenverrie-
gelungsknopf in die Ver-
riegelungsposition
gebracht und anschlie-
ßend die Tür durch Ziehen
am äußeren Türgriff
geschlossen wurde, wäh-
rend sich der elektroni-
sche Schlüssel noch im
Fahrzeug befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrzeug und verrie-
geln Sie die Türen erneut.

1433-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
*1: Fahrzeuge mit Fahrtmonitoranzeige
*2: Fahrzeuge mit Multidrive

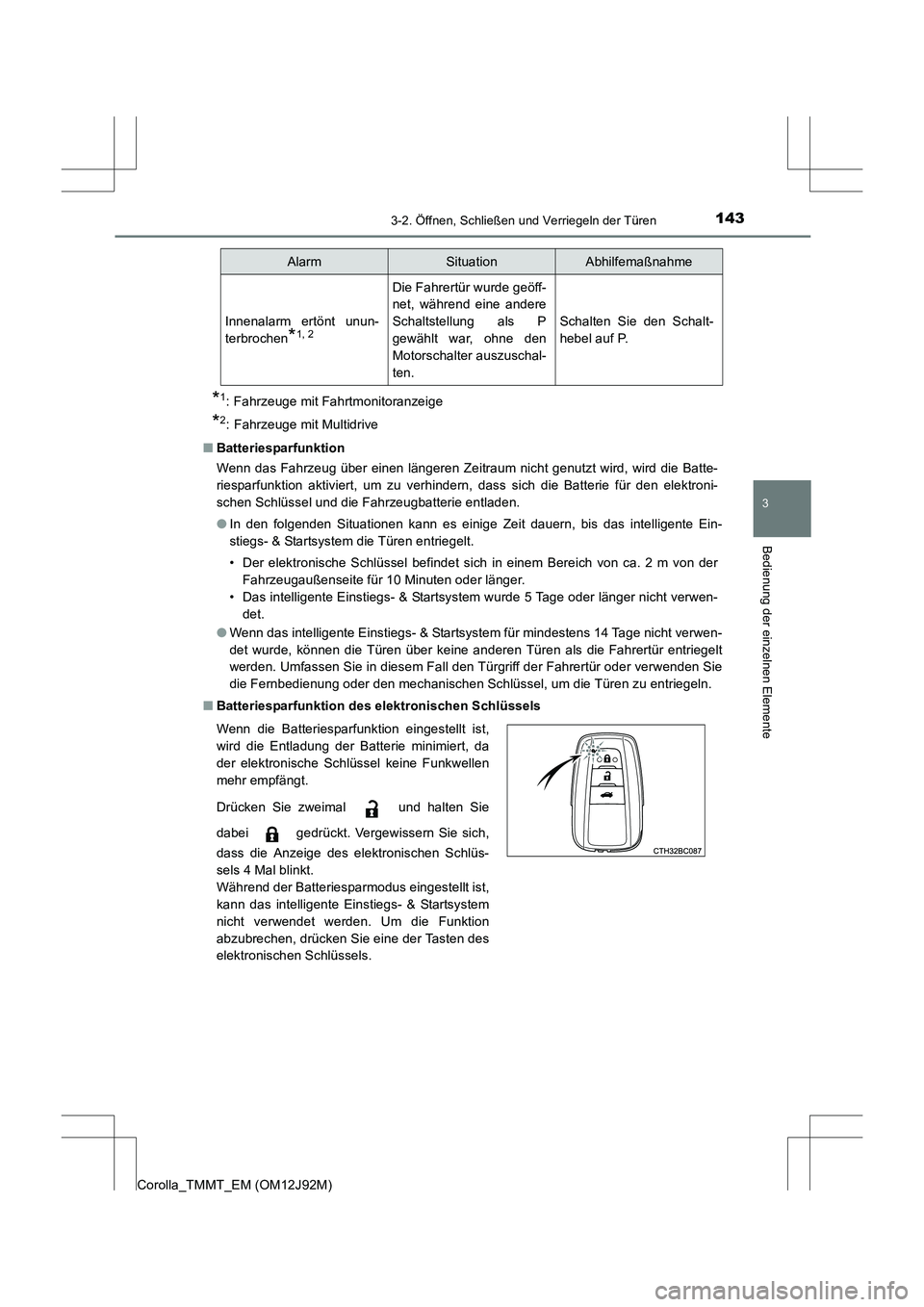

■ Batteriesparfunktion
Wenn das Fahrzeug über einen längeren Zeitraum nicht genutzt wird, wird die Batte-
riesparfunktion aktiviert, um zu verhindern, dass sich die Batterie für den elektroni-
schen Schlüssel und die Fahrzeugbatterie entladen.
●In den folgenden Situationen kann es einige Zeit dauern, bis das intelligente Ein-
stiegs- & Startsystem die Türen entriegelt.
• Der elektronische Schlüssel befindet sich in einem Bereich von ca. 2 m von der
Fahrzeugaußenseite für 10 Minuten oder länger.
• Das intelligente Einstiegs- & Startsystem wurde 5 Tage oder länger nicht verwen-
det.
● Wenn das intelligente Einstiegs- & Startsystem für mindestens 14 Tage nicht verwen-
det wurde, können die Türen über keine anderen Türen als die Fahrertür entriegelt
werden. Umfassen Sie in diesem Fall den Türgriff der Fahrertür oder verwenden Sie
die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
■ Batteriesparfunktion des elektronischen Schlüssels
Innenalarm ertönt unun-
terbrochen
*1, 2
Die Fahrertür wurde geöff-
net, während eine andere
Schaltstellung als P
gewählt war, ohne den
Motorschalter auszuschal-
ten.
Schalten Sie den Schalt-
hebel auf P.
Wenn die Batteriesparfunktion eingestellt ist,
wird die Entladung der Batterie minimiert, da
der elektronische Schlüssel keine Funkwellen
mehr empfängt.
Drücken Sie zweimal und halten Sie
dabei gedrückt. Vergewissern Sie sich,
dass die Anzeige des elektronischen Schlüs-
sels 4 Mal blinkt.
Während der Batteriesparmodus eingestellt ist,
kann das intelligente Einstiegs- & Startsystem
nicht verwendet werden. Um die Funktion
abzubrechen, drücken Sie eine der Tasten des
elektronischen Schlüssels.
AlarmSituationAbhilfemaßnahme

1443-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)■

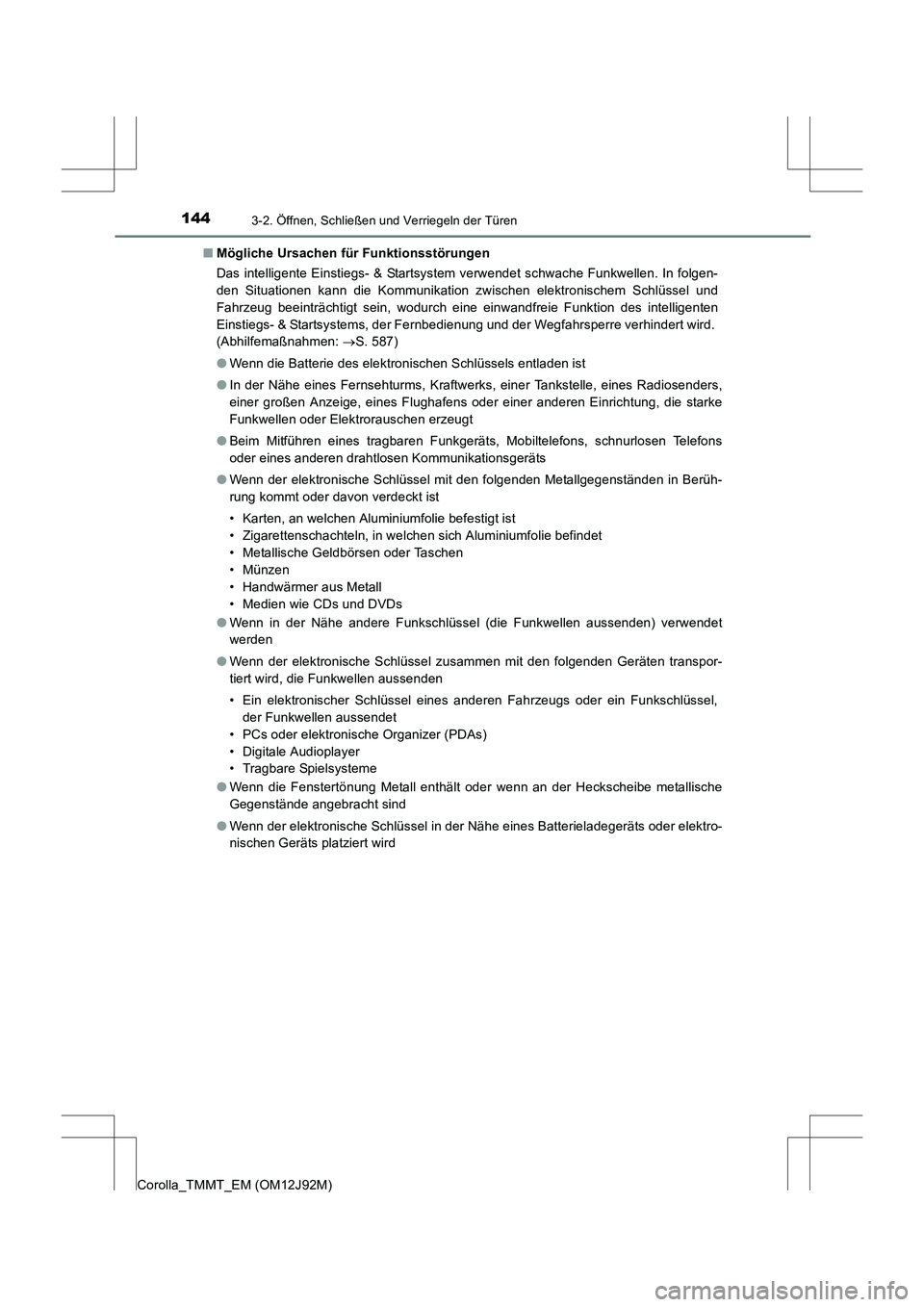

Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- & Startsystem verwendet schwache Funkwellen. In folgen-
den Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- & Startsystems, der Fernbedienung und der Wegfahrsperre verhindert wird.
(Abhilfemaßnahmen: →S. 587)
● Wenn die Batterie des elektronischen Schlüssels entladen ist
● In der Nähe eines Fernsehturms, Kraftwerks, einer Tankstelle, eines Radiosenders,
einer großen Anzeige, eines Flughafens oder einer anderen Einrichtung, die starke
Funkwellen oder Elektrorauschen erzeugt
● Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder eines anderen drahtlosen Kommunikationsgeräts
● Wenn der elektronische Schlüssel mit den folgenden Metallgegenständen in Berüh-
rung kommt oder davon verdeckt ist
• Karten, an welchen Aluminiumfolie befestigt ist
• Zigarettenschachteln, in welchen sich Aluminiumfolie befindet
• Metallische Geldbörsen oder Taschen
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
● Wenn in der Nähe andere Funkschlüssel (die Funkwellen aussenden) verwendet
werden
● Wenn der elektronische Schlüssel zusammen mit den folgenden Geräten transpor-
tiert wird, die Funkwellen aussenden
• Ein elektronischer Schlüssel eines anderen Fahrzeugs oder ein Funkschlüssel,
der Funkwellen aussendet
• PCs oder elektronische Organizer (PDAs)
• Digitale Audioplayer
• Tragbare Spielsysteme
● Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder elektro-
nischen Geräts platziert wird

1453-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)■

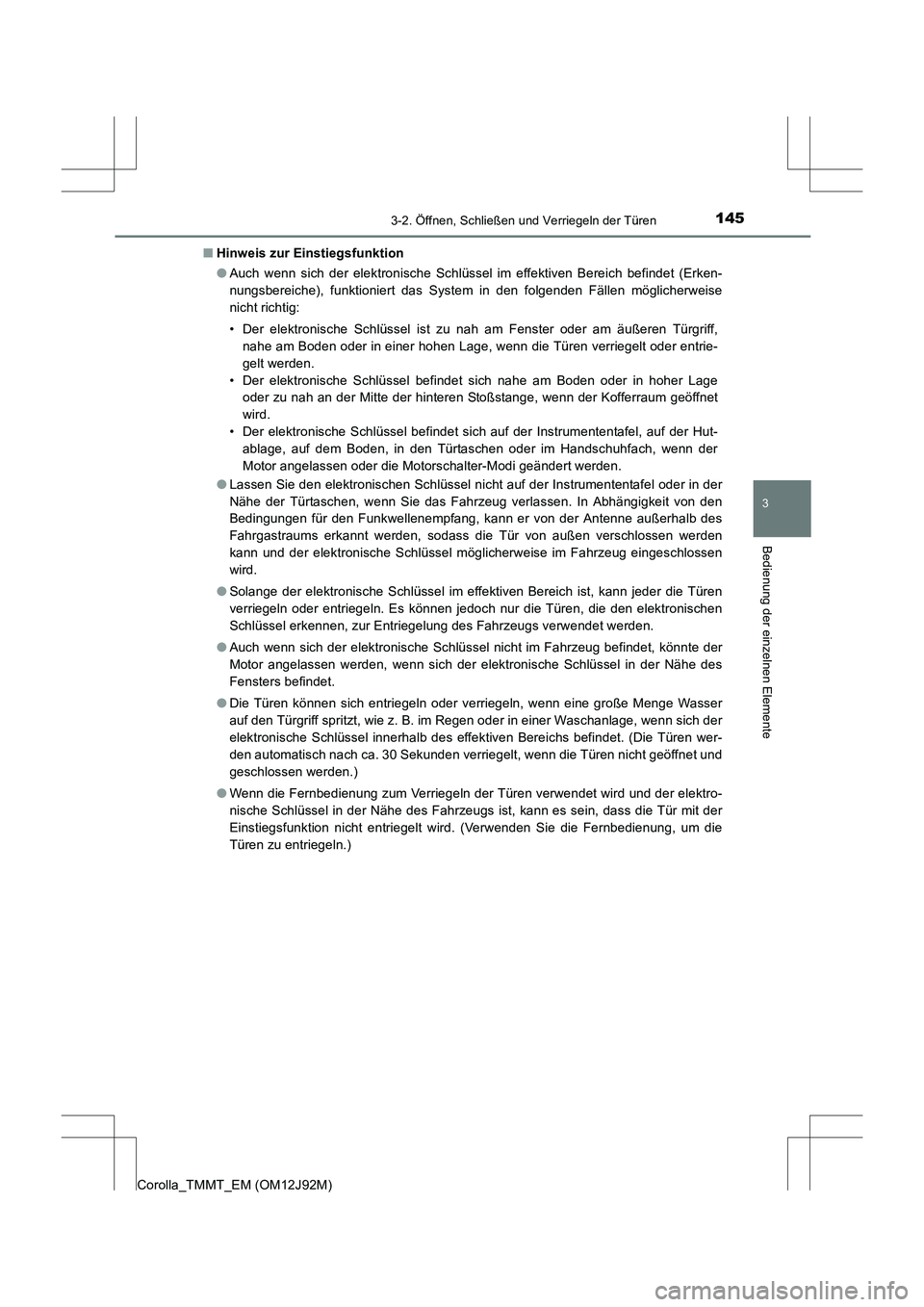

Hinweis zur Einstiegsfunktion
●Auch wenn sich der elektronische Schlüssel im effektiven Bereich befindet (Erken-
nungsbereiche), funktioniert das System in den folgenden Fällen möglicherweise
nicht richtig:
• Der elektronische Schlüssel ist zu nah am Fenster oder am äußeren Türgriff,
nahe am Boden oder in einer hohen Lage, wenn die Türen verriegelt oder entrie-
gelt werden.
• Der elektronische Schlüssel befindet sich nahe am Boden oder in hoher Lage oder zu nah an der Mitte der hinteren Stoßstange, wenn der Kofferraum geöffnet
wird.
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, auf der Hut- ablage, auf dem Boden, in den Türtaschen oder im Handschuhfach, wenn der
Motor angelassen oder die Motorschalter-Modi geändert werden.
● Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von den
Bedingungen für den Funkwellenempfang, kann er von der Antenne außerhalb des
Fahrgastraums erkannt werden, sodass die Tür von außen verschlossen werden
kann und der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlossen
wird.
● Solange der elektronische Schlüssel im effektiven Bereich ist, kann jeder die Türen
verriegeln oder entriegeln. Es können jedoch nur die Türen, die den elektronischen
Schlüssel erkennen, zur Entriegelung des Fahrzeugs verwendet werden.
● Auch wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, könnte der
Motor angelassen werden, wenn sich der elektronische Schlüssel in der Nähe des
Fensters befindet.
● Die Türen können sich entriegeln oder verriegeln, wenn eine große Menge Wasser
auf den Türgriff spritzt, wie z. B. im Regen oder in einer Waschanlage, wenn sich der
elektronische Schlüssel innerhalb des effektiven Bereichs befindet. (Die Türen wer-
den automatisch nach ca. 30 Sekunden verriegelt, wenn die Türen nicht geöffnet und
geschlossen werden.)
● Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)

1463-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)■
Hinweis zum Verriegeln der Türen
●Wenn Sie beim Berühren des Türverriegelungssensors Handschuhe tragen, kann
der Verriegelungsvorgang verzögert oder verhindert werden. Ziehen Sie die Hand-
schuhe aus und berühren Sie den Verriegelungssensor erneut.
● Wenn die Verriegelungsfunktion mittels Verriegelungssensor erfolgt, werden die
Erkennungssignale bis zu zweimal hintereinander angezeigt. Danach werden keine
Erkennungssignale ausgegeben.
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die Tür wiederholt verriegeln und entriegeln.
Befolgen Sie in diesem Fall die folgenden Abhilfemaßnahmen zum Waschen des
Fahrzeugs:
• Legen Sie den elektronischen Schlüssel an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Stellen Sie den elektronischen Schlüssel auf den Batteriesparmodus, um das
intelligente Einstiegs- & Startsystem zu deaktivieren. ( →S. 143)
● Fahrzeuge mit Fahrtmonitoranzeige: Wenn sich der elektronische Schlüssel inner-
halb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass wird,
ertönt außerhalb des Fahrzeugs ein Summer. Verriegeln Sie zum Deaktivieren des
Alarms alle Türen.
● Fahrzeuge mit einer Multi-Informationsanzeige: Wenn sich der elektronische Schlüs-
sel innerhalb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass
wird, kann auf der Multi-Informationsanzeige eine Nachricht angezeigt werden und
außerhalb des Fahrzeugs ertönt ein Summer. Verriegeln Sie zum Deaktivieren des
Alarms alle Türen.
● Der Verriegelungssensor funktioniert eventuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor und versuchen Sie erneut, ihn in Betrieb zu nehmen.
● Während der Bedienung des Türgriffs können Fingernägel an der Tür kratzen.
Geben Sie Acht, Ihre Fingernägel nicht zu verletzen oder die Oberfläche der Tür zu
beschädigen.
■ Hinweis zur Entriegelungsfunktion
●Eine plötzliche Annäherung an den effektiven Bereich oder den Türgriff kann dazu
führen, dass die Türen nicht entriegelt werden. Führen Sie in diesem Fall den Türgriff
in die ursprüngliche Position zurück und stellen Sie sicher, dass die Türen entriegelt
werden, bevor Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit einem Handschuh anfassen, wird die Tür möglicherweise
nicht entriegelt.
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die Tür wiederholt verriegeln und entriegeln.
Befolgen Sie in diesem Fall die folgenden Abhilfemaßnahmen zum Waschen des
Fahrzeugs:
• Legen Sie den elektronischen Schlüssel an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Stellen Sie den elektronischen Schlüssel auf den Batteriesparmodus, um das intelligente Einstiegs- & Startsystem zu deaktivieren. ( →S. 143)

1473-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)●

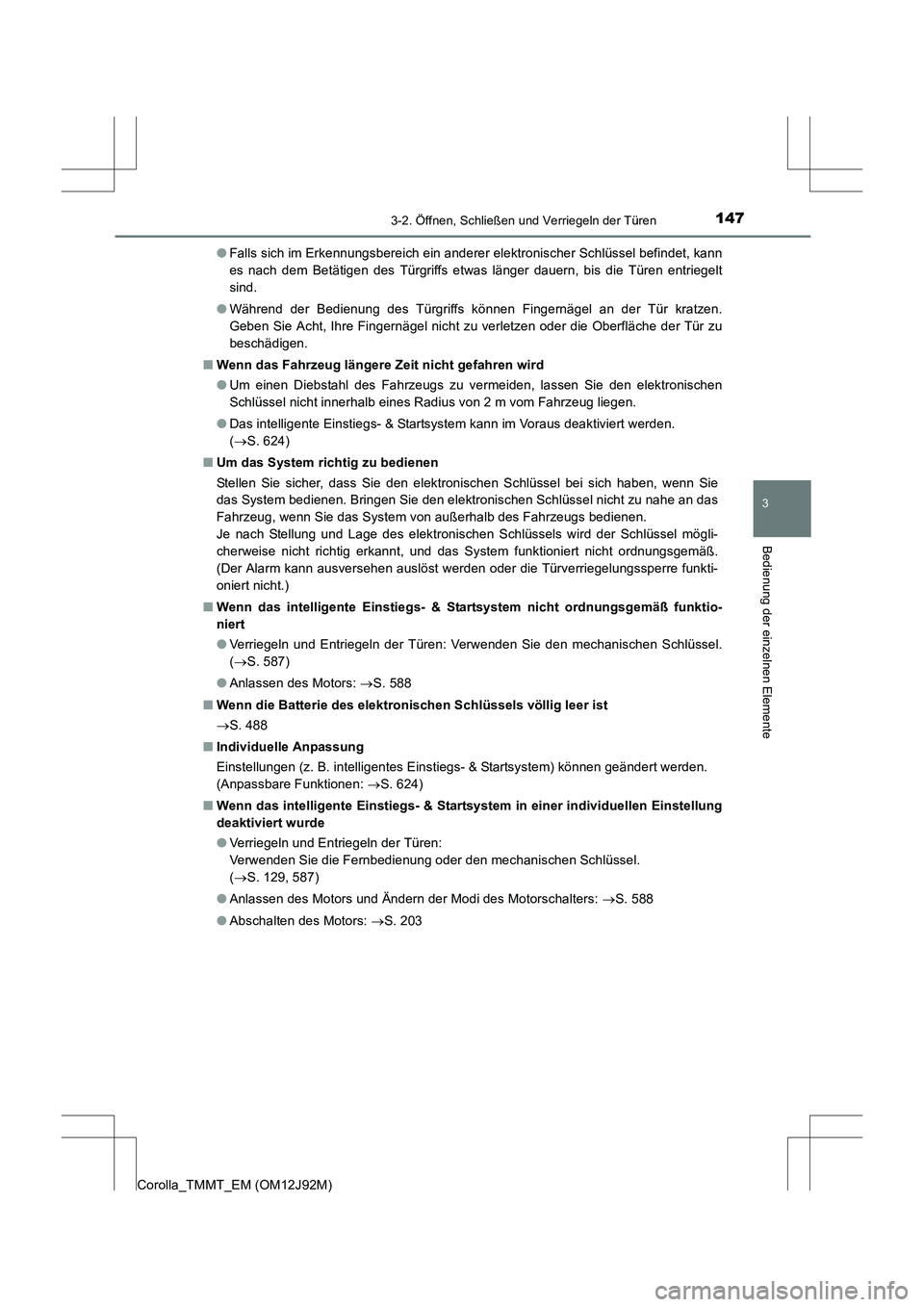

Falls sich im Erkennungsbereich ein anderer elektronischer Schlüssel befindet, kann
es nach dem Betätigen des Türgriffs etwas länger dauern, bis die Türen entriegelt
sind.
● Während der Bedienung des Türgriffs können Fingernägel an der Tür kratzen.
Geben Sie Acht, Ihre Fingernägel nicht zu verletzen oder die Oberfläche der Tür zu
beschädigen.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu vermeiden, lassen Sie den elektronischen
Schlüssel nicht innerhalb eines Radius von 2 m vom Fahrzeug liegen.
● Das intelligente Einstiegs- & Startsystem kann im Voraus deaktiviert werden.
(→ S. 624)
■ Um das System richtig zu bedienen
Stellen Sie sicher, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System bedienen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außerhalb des Fahrzeugs bedienen.
Je nach Stellung und Lage des elektronischen Schlüssels wird der Schlüssel mögli-
cherweise nicht richtig erkannt, und das System funktioniert nicht ordnungsgemäß.
(Der Alarm kann ausversehen auslöst werden oder die Türverriegelungssperre funkti-
oniert nicht.)
■ Wenn das intelligente Einstiegs- & Startsystem nicht ordnungsgemäß funktio-
niert
●Verriegeln und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 587)
● Anlassen des Motors: →S. 588
■ Wenn die Batterie des elektronischen Schlüssels völlig leer ist
→S. 488
■ Individuelle Anpassung
Einstellungen (z. B. intelligentes Einstiegs- & Startsystem) können geändert werden.
(Anpassbare Funktionen: →S. 624)
■ Wenn das intelligente Einstiegs- & Startsystem in einer individuellen Einstellung
deaktiviert wurde
●Verriegeln und Entriegeln der Türen:
Verwenden Sie die Fernbedienung oder den mechanischen Schlüssel.
(→ S. 129, 587)
● Anlassen des Motors und Ändern der Modi des Motorschalters: →S. 588
● Abschalten des Motors: →S. 203

1483-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)■

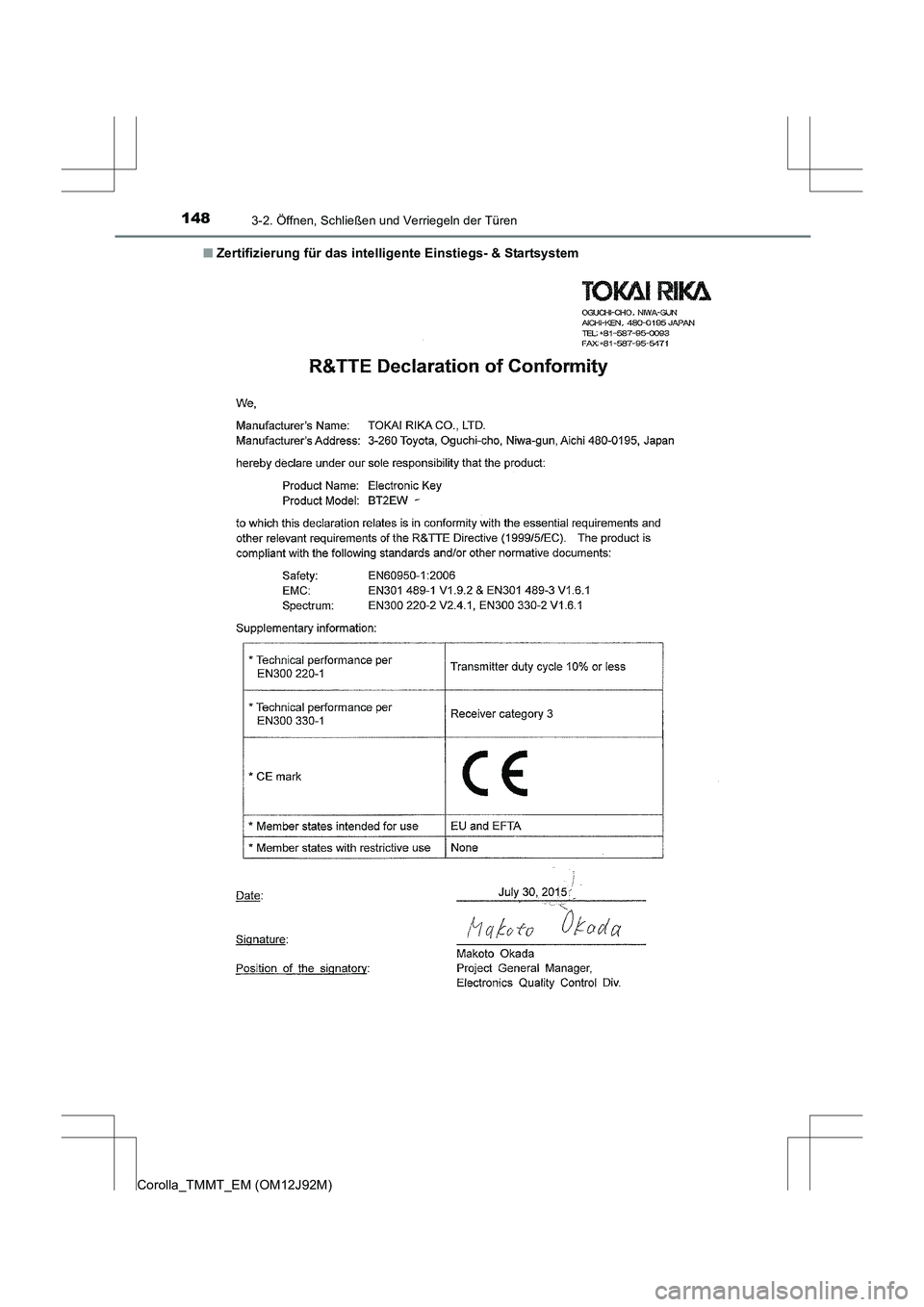

Zertifizierung für das intelligente Einstiegs- & Startsystem

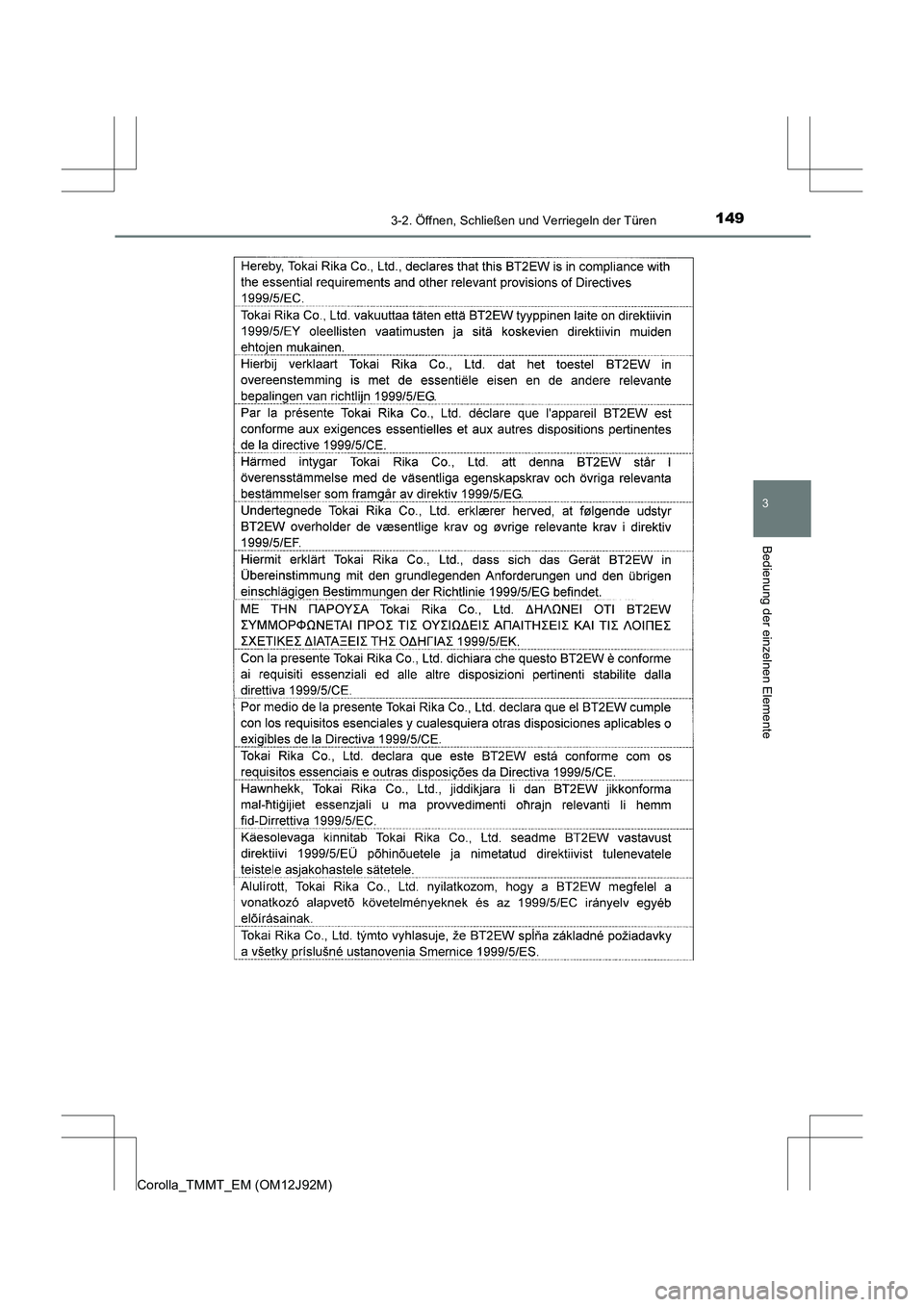

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)

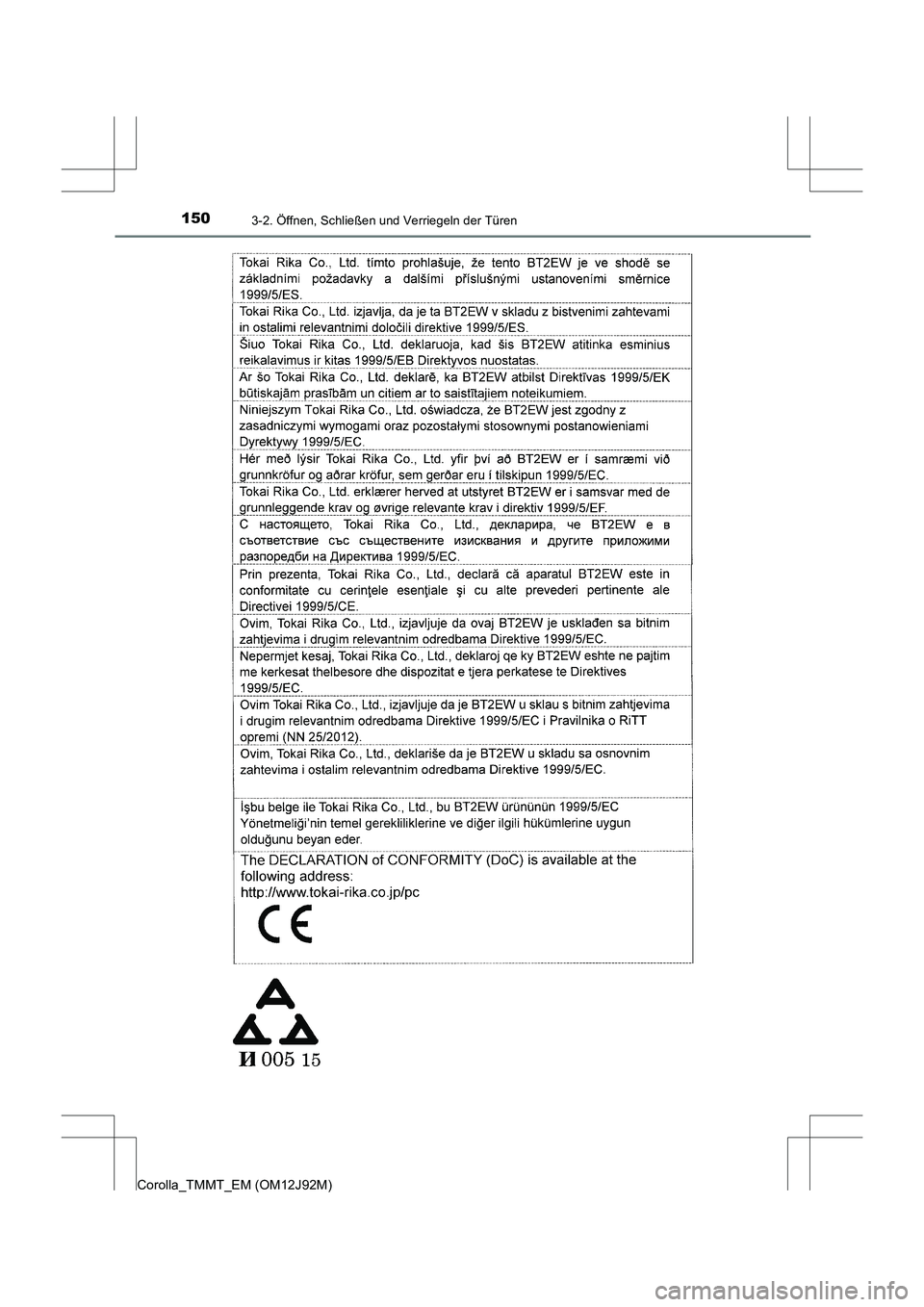

1503-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)
