TOYOTA COROLLA 2017 Betriebsanleitungen (in German)

2514-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

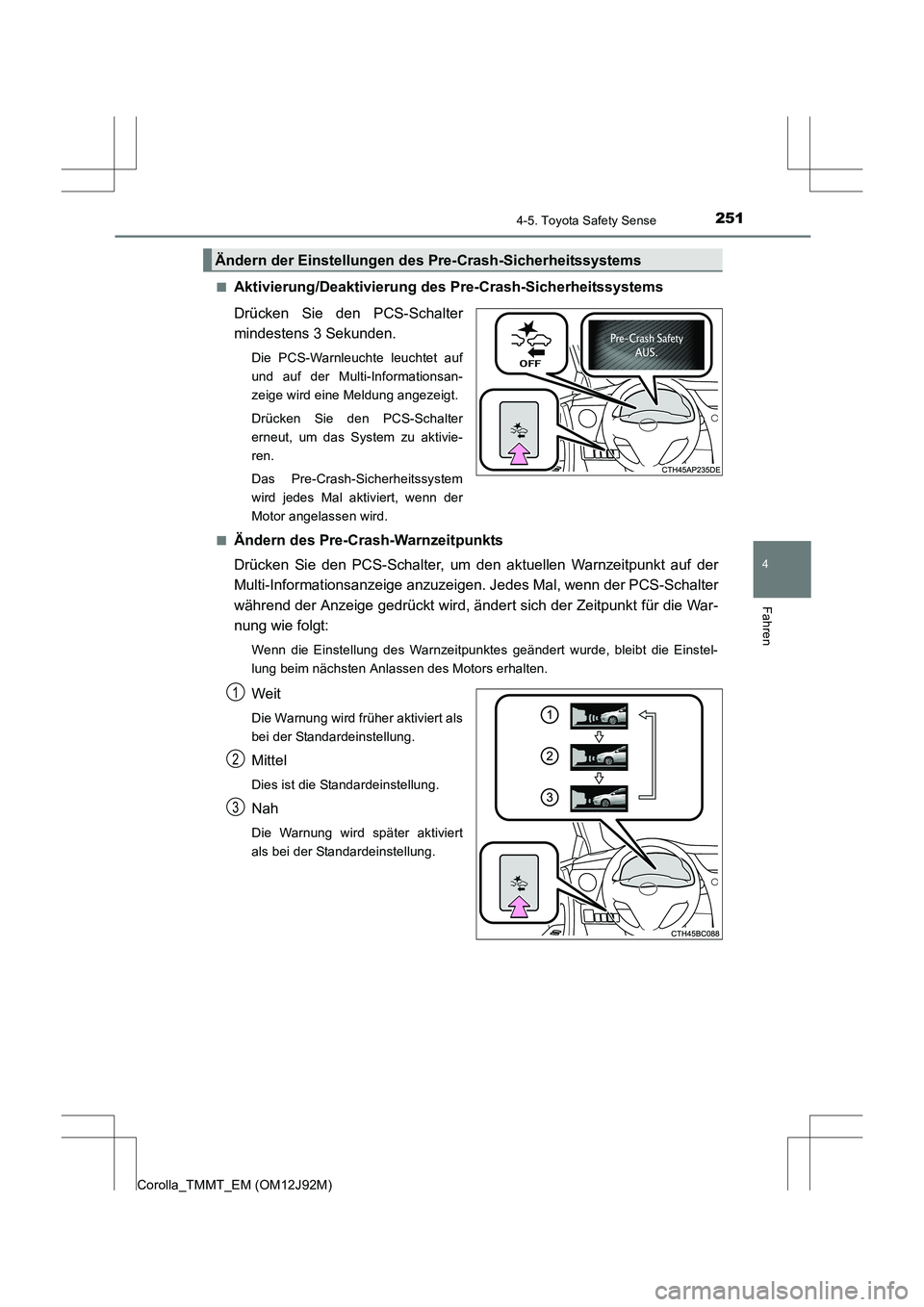

Aktivierung/Deaktivierung des Pre-Crash-Sicherheitssystems
Drücken Sie den PCS-Schalter
mindestens 3 Sekunden.
Die PCS-Warnleuchte leuchtet auf
und auf der Multi-Informationsan-
zeige wird eine Meldung angezeigt.
Drücken Sie den PCS-Schalter
erneut, um das System zu aktivie-
ren.
Das Pre-Crash-Sicherheitssystem
wird jedes Mal aktiviert, wenn der
Motor angelassen wird.
■
Ändern des Pre-Crash-Warnzeitpunkts
Drücken Sie den PCS-Schalter, um den aktuellen Warnzeitpunkt auf der
Multi-Informationsanzeige anzuzeigen. Jedes Mal, wenn der PCS-Schalter
während der Anzeige gedrückt wird, änder t sich der Zeitpunkt für die War-
nung wie folgt:
Wenn die Einstellung des Warnzeitpunktes geändert wurde, bleibt die Einstel-
lung beim nächsten Anlassen des Motors erhalten.
Weit
Die Warnung wird früher aktiviert als
bei der Standardeinstellung.
Mittel
Dies ist die Standardeinstellung.
Nah
Die Warnung wird später aktiviert
als bei der Standardeinstellung.
Ändern der Einstellungen des Pre-Crash-Sicherheitssystems
1
2
3

2524-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)

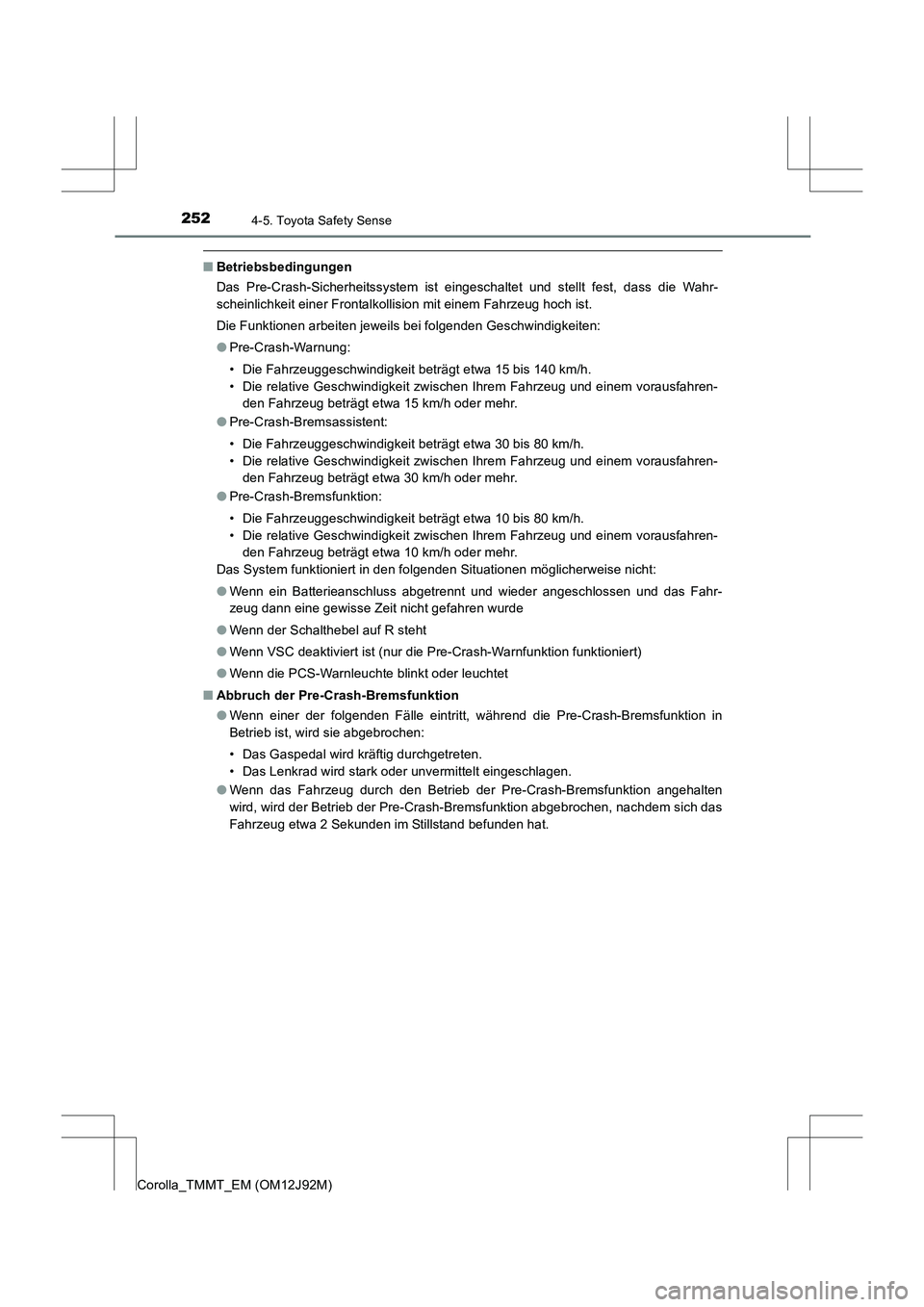

■Betriebsbedingungen
Das Pre-Crash-Sicherheitssystem ist eingeschaltet und stellt fest, dass die Wahr-
scheinlichkeit einer Frontalkollision mit einem Fahrzeug hoch ist.
Die Funktionen arbeiten jeweils bei folgenden Geschwindigkeiten:
●Pre-Crash-Warnung:
• Die Fahrzeuggeschwindigkeit beträgt etwa 15 bis 140 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 15 km/h oder mehr.
● Pre-Crash-Bremsassistent:
• Die Fahrzeuggeschwindigkeit beträgt etwa 30 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 30 km/h oder mehr.
● Pre-Crash-Bremsfunktion:
• Die Fahrzeuggeschwindigkeit beträgt etwa 10 bis 80 km/h.
• Die relative Geschwindigkeit zwischen Ihrem Fahrzeug und einem vorausfahren-
den Fahrzeug beträgt etwa 10 km/h oder mehr.
Das System funktioniert in den folgenden Situationen möglicherweise nicht:
● Wenn ein Batterieanschluss abgetrennt und wieder angeschlossen und das Fahr-
zeug dann eine gewisse Zeit nicht gefahren wurde
● Wenn der Schalthebel auf R steht
● Wenn VSC deaktiviert ist (nur die Pre-Crash-Warnfunktion funktioniert)
● Wenn die PCS-Warnleuchte blinkt oder leuchtet
■ Abbruch der Pre-Crash-Bremsfunktion
●Wenn einer der folgenden Fälle eintritt, während die Pre-Crash-Bremsfunktion in
Betrieb ist, wird sie abgebrochen:
• Das Gaspedal wird kräftig durchgetreten.
• Das Lenkrad wird stark oder unvermittelt eingeschlagen.
● Wenn das Fahrzeug durch den Betrieb der Pre-Crash-Bremsfunktion angehalten
wird, wird der Betrieb der Pre-Crash-Bremsfunktion abgebrochen, nachdem sich das
Fahrzeug etwa 2 Sekunden im Stillstand befunden hat.

2534-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

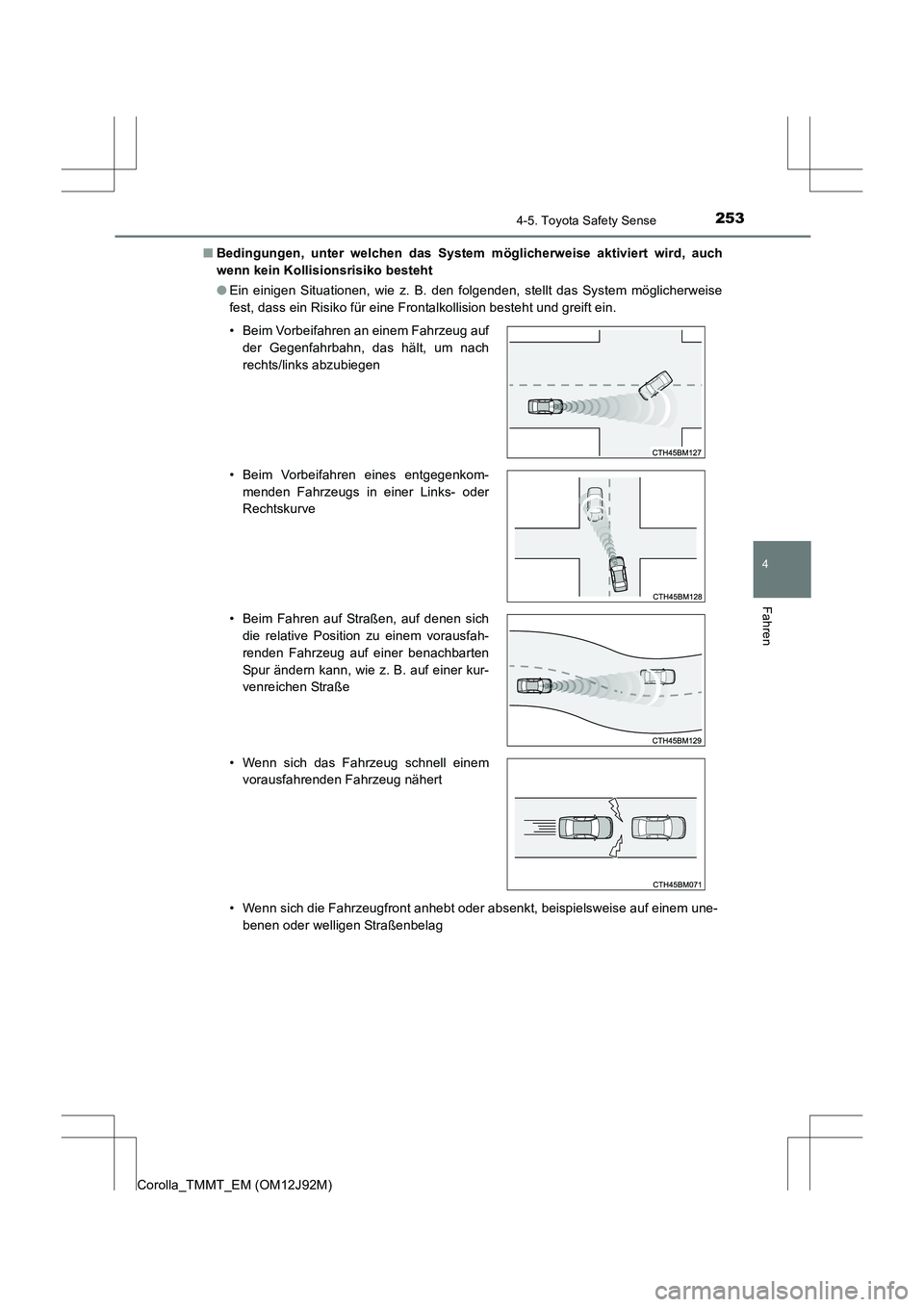

Bedingungen, unter welchen das System möglicherweise aktiviert wird, auch
wenn kein Kollisionsrisiko besteht
●Ein einigen Situationen, wie z. B. den folgenden, stellt das System möglicherweise
fest, dass ein Risiko für eine Frontalkollision besteht und greift ein.
• Wenn sich die Fahrzeugfront anhebt oder absenkt, beispielsweise auf einem une-
benen oder welligen Straßenbelag
• Beim Vorbeifahren an einem Fahrzeug auf
der Gegenfahrbahn, das hält, um nach
rechts/links abzubiegen
• Beim Vorbeifahren eines entgegenkom- menden Fahrzeugs in einer Links- oder
Rechtskurve
• Beim Fahren auf Straßen, auf denen sich die relative Position zu einem vorausfah-
renden Fahrzeug auf einer benachbarten
Spur ändern kann, wie z. B. auf einer kur-
venreichen Straße
• Wenn sich das Fahrzeug schnell einem vorausfahrenden Fahrzeug nähert

2544-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)• Beim Fahren auf schmalen Wegen, die von einer baulichen Struktur umgeben
sind, wie z. B. in einem Tunnel oder auf einer Eisenbrücke
• Wenn Sie äußerst nah an einem Fahrzeug
oder feststehenden Objekt vorbeifahren
• Wenn sich am Anfang einer Kurve ein Fahrzeug oder Objekt am Fahrbahnrand
befindet
• Wenn sich ein reflektierendes Objekt (Kanalabdeckung, Stahlplatte usw.), Stu-
fen, eine Senkung oder ein Vorsprung auf
dem Straßenbelag oder am Straßenrand
befindet
• Beim Durchfahren eines Bereichs, in dem sich ein niedriges Objekt über der Straße
befindet (niedrige Decke, Verkehrsschild
usw.)
• Wenn sich ein feststehendes Objekt (Überführung, Verkehrsschild, Werbeta-
fel, Straßenleuchte usw.) auf der Kuppe
einer Steigung befindet

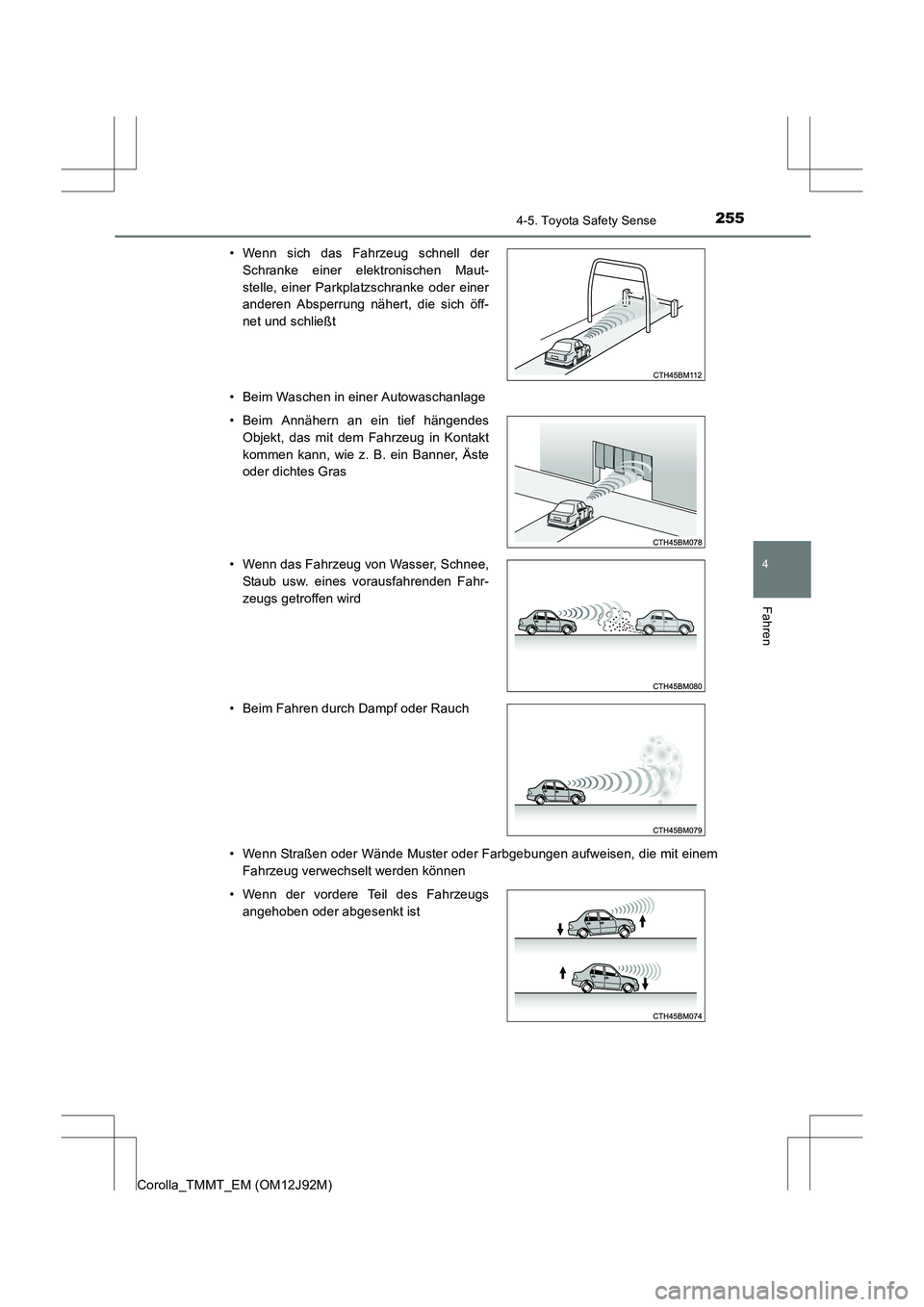

2554-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)• Beim Waschen in einer Autowaschanlage
• Wenn Straßen oder Wände Muster oder Farbgebungen aufweisen, die mit einem
Fahrzeug verwechselt werden können
• Wenn sich das Fahrzeug schnell der
Schranke einer elektronischen Maut-
stelle, einer Parkplatzschranke oder einer
anderen Absperrung nähert, die sich öff-
net und schließt
• Beim Annähern an ein tief hängendes Objekt, das mit dem Fahrzeug in Kontakt
kommen kann, wie z. B. ein Banner, Äste
oder dichtes Gras
• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden Fahr-
zeugs getroffen wird
• Beim Fahren durch Dampf oder Rauch
• Wenn der vordere Teil des Fahrzeugs angehoben oder abgesenkt ist

2564-5. Toyota Safety Sense

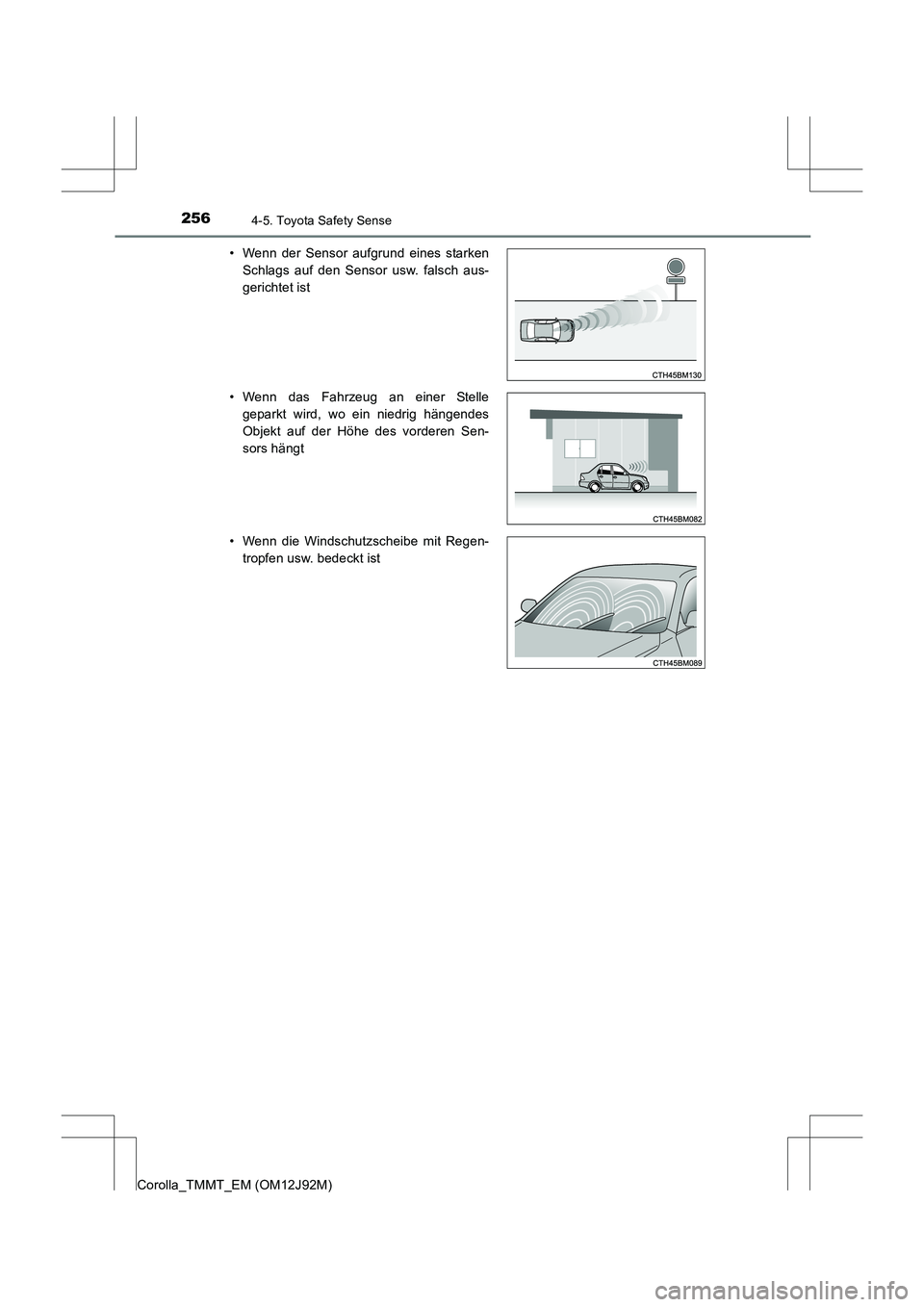

Corolla_TMMT_EM (OM12J92M)• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor usw. falsch aus-
gerichtet ist
• Wenn das Fahrzeug an einer Stelle geparkt wird, wo ein niedrig hängendes
Objekt auf der Höhe des vorderen Sen-
sors hängt
• Wenn die Windschutzscheibe mit Regen- tropfen usw. bedeckt ist

2574-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

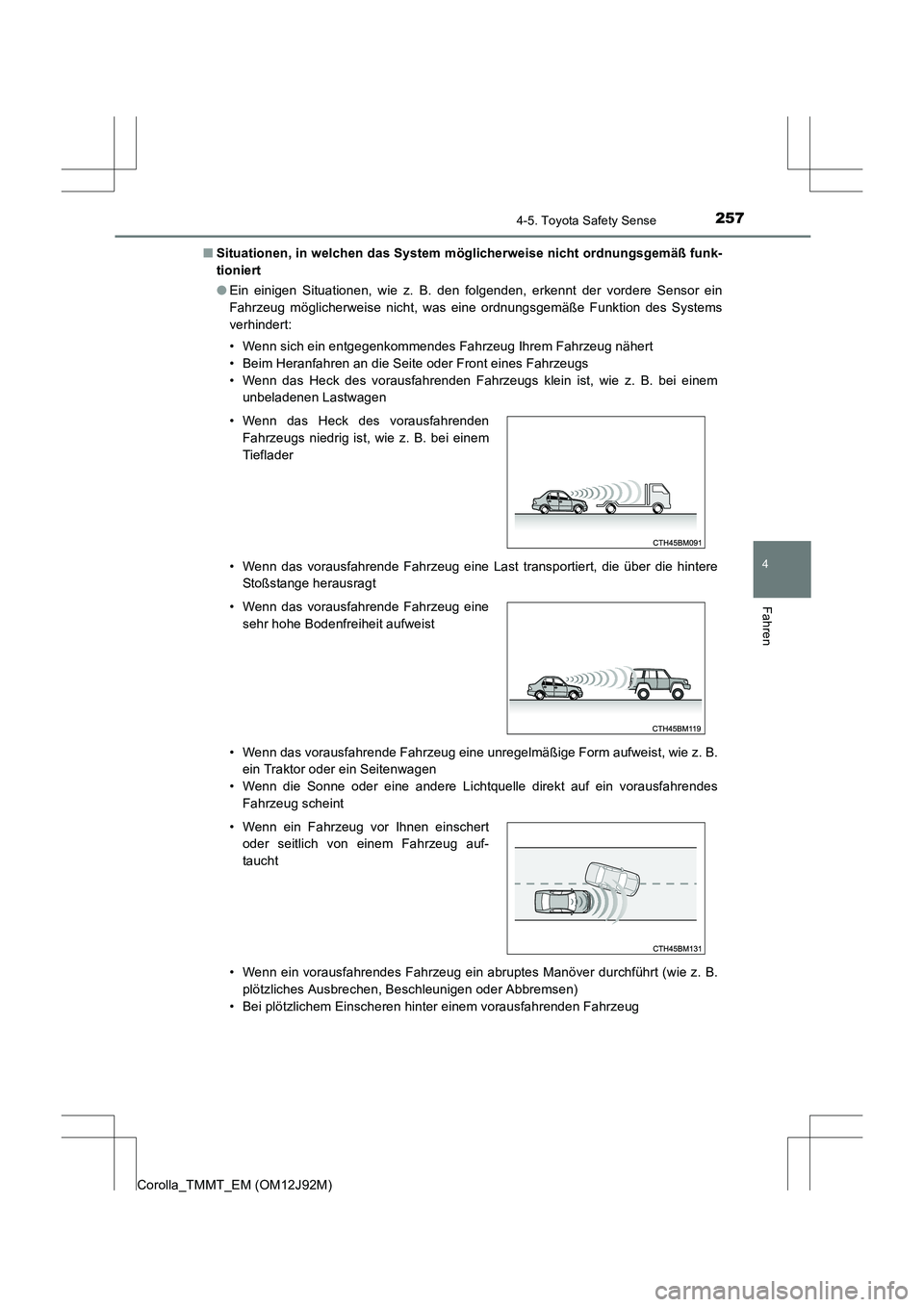

Situationen, in welchen das System möglicherweise nicht ordnungsgemäß funk-
tioniert
●Ein einigen Situationen, wie z. B. den folgenden, erkennt der vordere Sensor ein
Fahrzeug möglicherweise nicht, was eine ordnungsgemäße Funktion des Systems
verhindert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Beim Heranfahren an die Seite oder Front eines Fahrzeugs
• Wenn das Heck des vorausfahrenden Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B. ein Traktor oder ein Seitenwagen
• Wenn die Sonne oder eine andere Lichtquelle direkt auf ein vorausfahrendes Fahrzeug scheint
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Manöver durchführt (wie z. B. plötzliches Ausbrechen, Beschleunigen oder Abbremsen)
• Bei plötzlichem Einscheren hinter einem vorausfahrenden Fahrzeug • Wenn das Heck des vorausfahrenden Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflad er
• Wenn das vorausfahrende Fahrzeug eine sehr hohe Bodenfreiheit aufweist
• Wenn ein Fahrzeug vor Ihnen einschert oder seitlich von einem Fahrzeug auf-
taucht

2584-5. Toyota Safety Sense

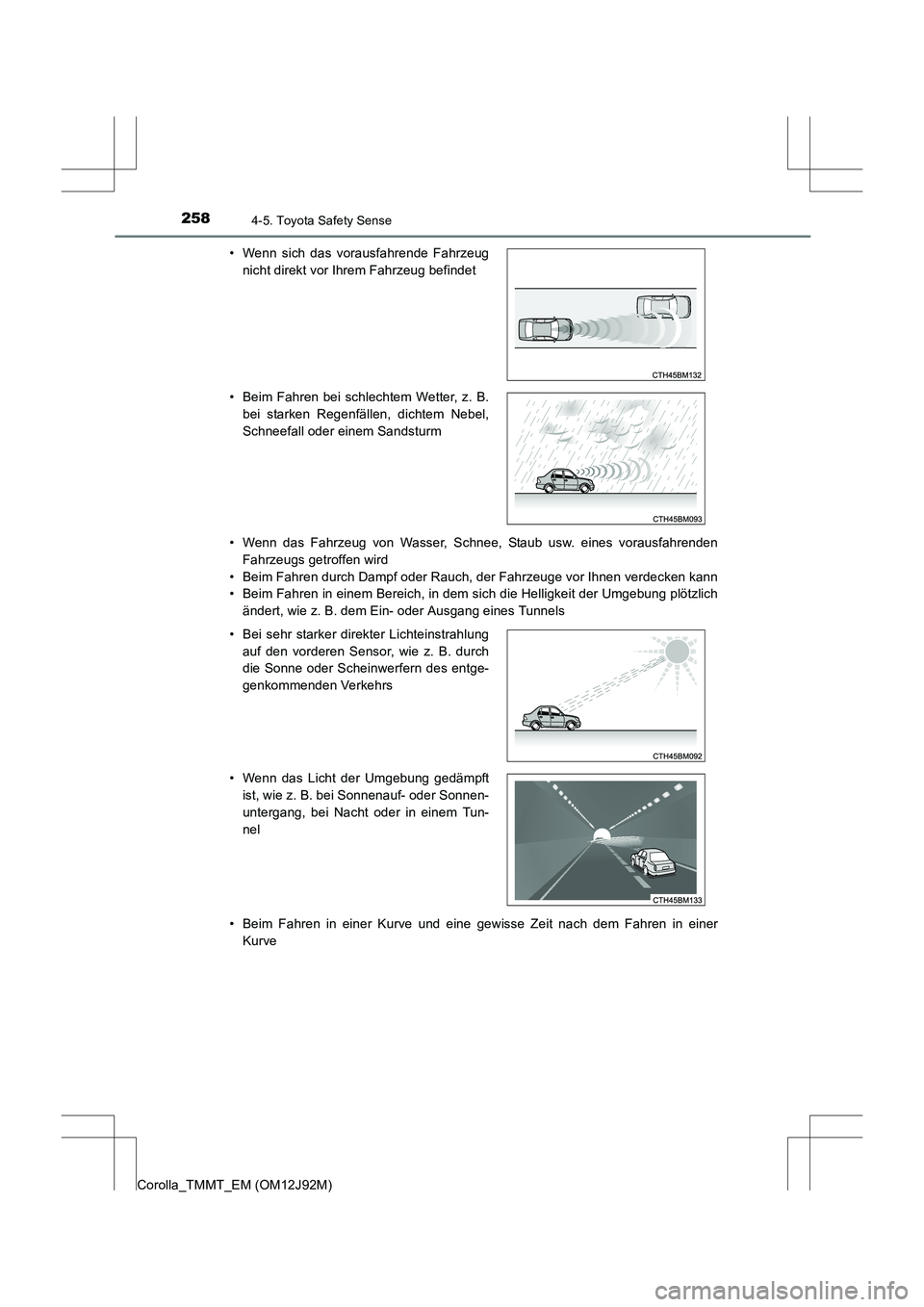

Corolla_TMMT_EM (OM12J92M)• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden
Fahrzeugs getroffen wird
• Beim Fahren durch Dampf oder Rauch, der Fahrzeuge vor Ihnen verdecken kann
• Beim Fahren in einem Bereich, in dem sich die Helligkeit der Umgebung plötzlich ändert, wie z. B. dem Ein- oder Ausgang eines Tunnels
• Beim Fahren in einer Kurve und eine gewisse Zeit nach dem Fahren in einer Kurve
• Wenn sich das vorausfahrende Fahrzeug
nicht direkt vor Ihrem Fahrzeug befindet
• Beim Fahren bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel,
Schneefall oder einem Sandsturm
• Bei sehr starker direkter Lichteinstrahlung auf den vorderen Sensor, wie z. B. durch
die Sonne oder Scheinwerfern des entge-
genkommenden Verkehrs
• Wenn das Licht der Umgebung gedämpft ist, wie z. B. bei Sonnenauf- oder Sonnen-
untergang, bei Nacht oder in einem Tun-
nel

2594-5. Toyota Safety Sense
4
Fahren

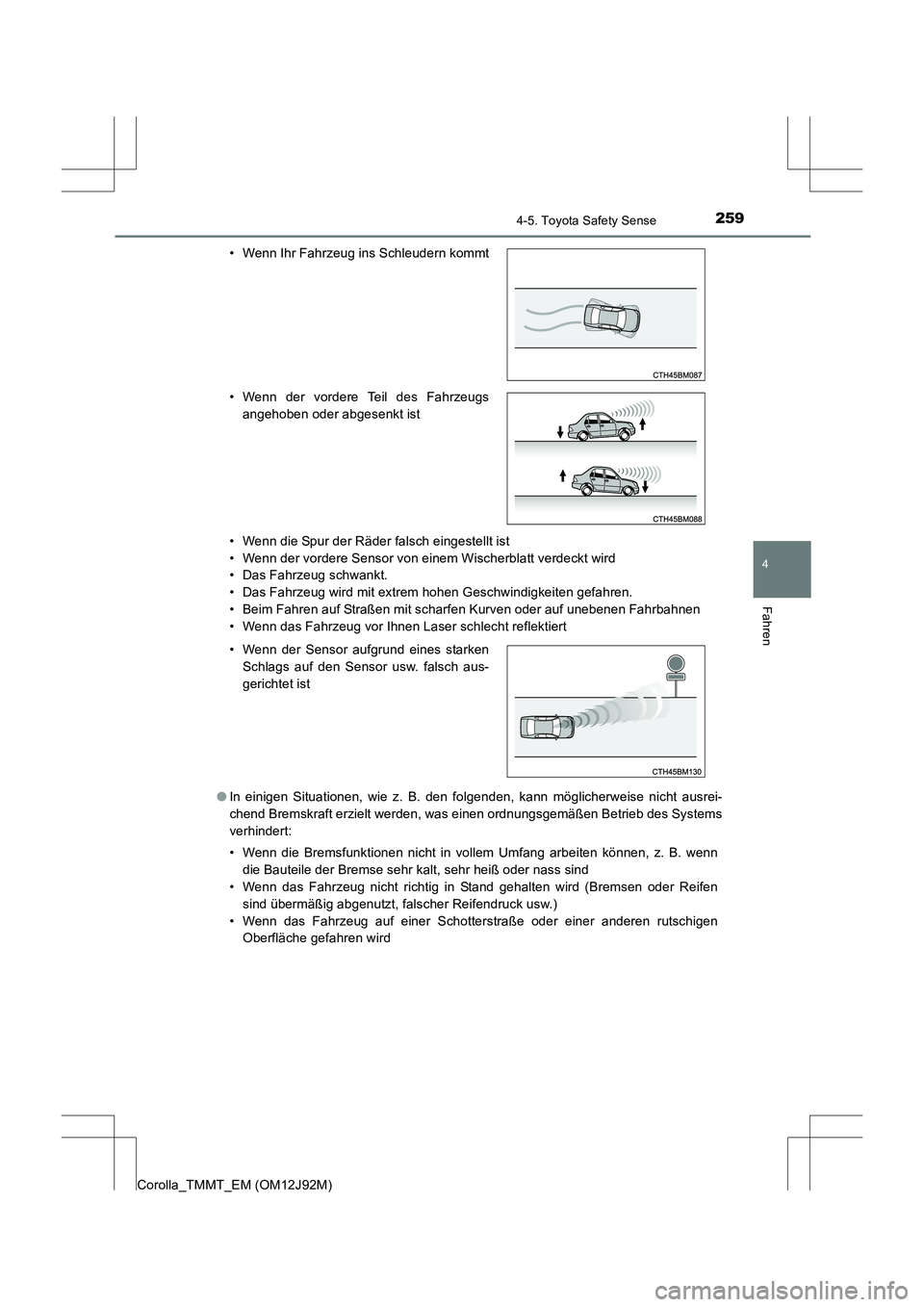

Corolla_TMMT_EM (OM12J92M)• Wenn die Spur der Räder falsch eingestellt ist
• Wenn der vordere Sensor von einem Wischerblatt verdeckt wird
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten gefahren.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn das Fahrzeug vor Ihnen Laser schlecht reflektiert
● In einigen Situationen, wie z. B. den folgenden, kann möglicherweise nicht ausrei-
chend Bremskraft erzielt werden, was einen ordnungsgemäßen Betrieb des Systems
verhindert:
• Wenn die Bremsfunktionen nicht in vollem Umfang arbeiten können, z. B. wenn
die Bauteile der Bremse sehr kalt, sehr heiß oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand gehalten wird (Bremsen oder Reifen
sind übermäßig abgenutzt, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder einer anderen rutschigen Oberfläche gefahren wird
• Wenn Ihr Fahrzeug ins Schleudern kommt
• Wenn der vordere Teil des Fahrzeugs
angehoben oder abgesenkt ist
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor usw. falsch aus-
gerichtet ist

2604-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)■

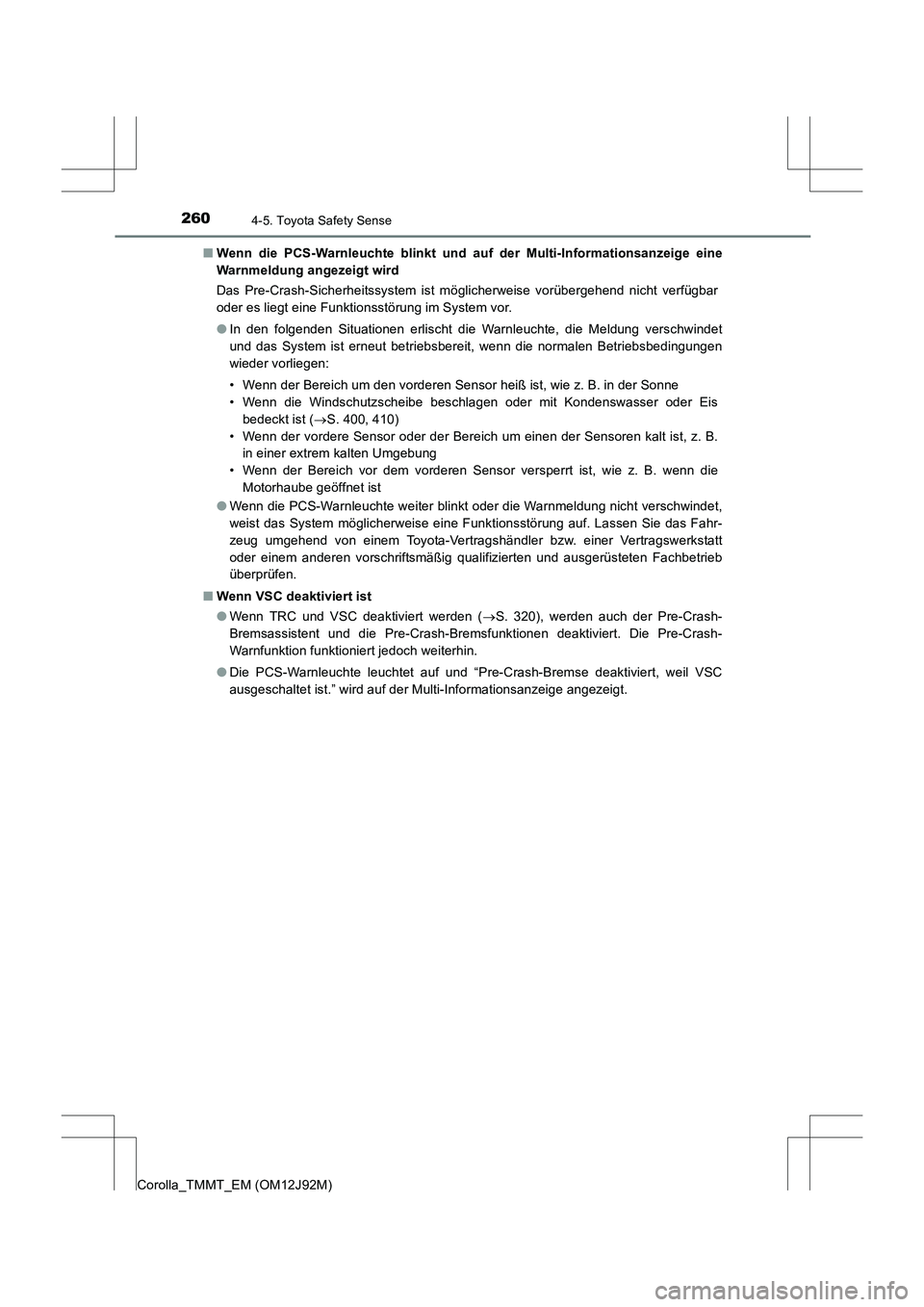

Wenn die PCS-Warnleuchte blinkt und auf der Multi-Informationsanzeige eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung im System vor.
●In den folgenden Situationen erlischt die Warnleuchte, die Meldung verschwindet
und das System ist erneut betriebsbereit, wenn die normalen Betriebsbedingungen
wieder vorliegen:
• Wenn der Bereich um den vorderen Sensor heiß ist, wie z. B. in der Sonne
• Wenn die Windschutzscheibe beschlagen oder mit Kondenswasser oder Eis
bedeckt ist ( →S. 400, 410)
• Wenn der vordere Sensor oder der Bereich um einen der Sensoren kalt ist, z. B. in einer extrem kalten Umgebung
• Wenn der Bereich vor dem vorderen Sensor versperrt ist, wie z. B. wenn die Motorhaube geöffnet ist
● Wenn die PCS-Warnleuchte weiter blinkt oder die Warnmeldung nicht verschwindet,
weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
■ Wenn VSC deaktiviert ist
●Wenn TRC und VSC deaktiviert werden ( →S. 320), werden auch der Pre-Crash-
Bremsassistent und die Pre-Crash-Bremsfunktionen deaktiviert. Die Pre-Crash-
Warnfunktion funktioniert jedoch weiterhin.
● Die PCS-Warnleuchte leuchtet auf und “Pre-Crash-Bremse deaktiviert, weil VSC
ausgeschaltet ist.” wird auf der Multi-Informationsanzeige angezeigt.
