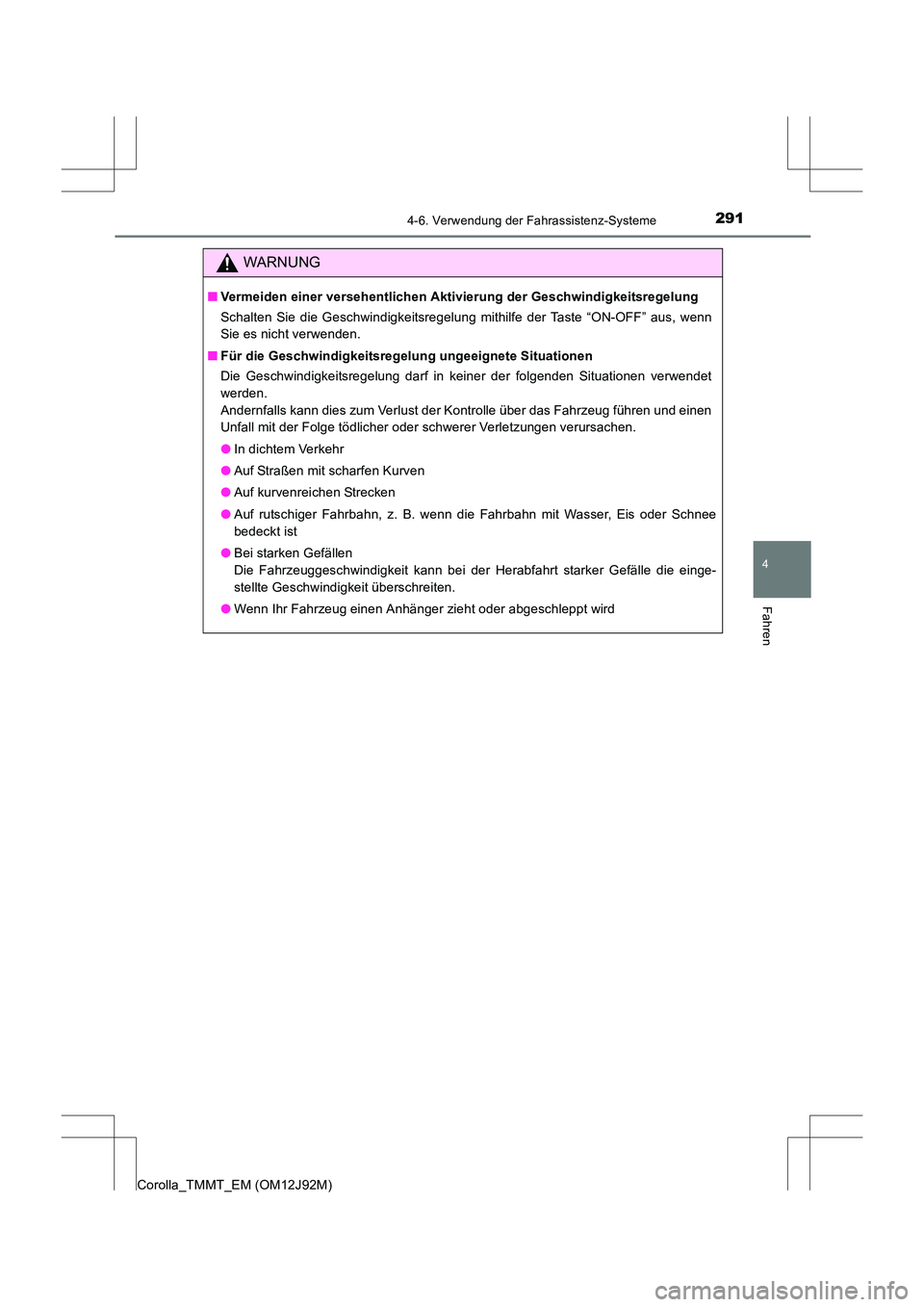

2914-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mithilfe der Taste “ON-OFF” aus, wenn
Sie es nicht verwenden.
■ Für die Geschwindigkeitsregelung ungeeignete Situationen
Die Geschwindigkeitsregelung darf in keiner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der Kontrolle über das Fahrzeug führen und einen
Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
● Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird

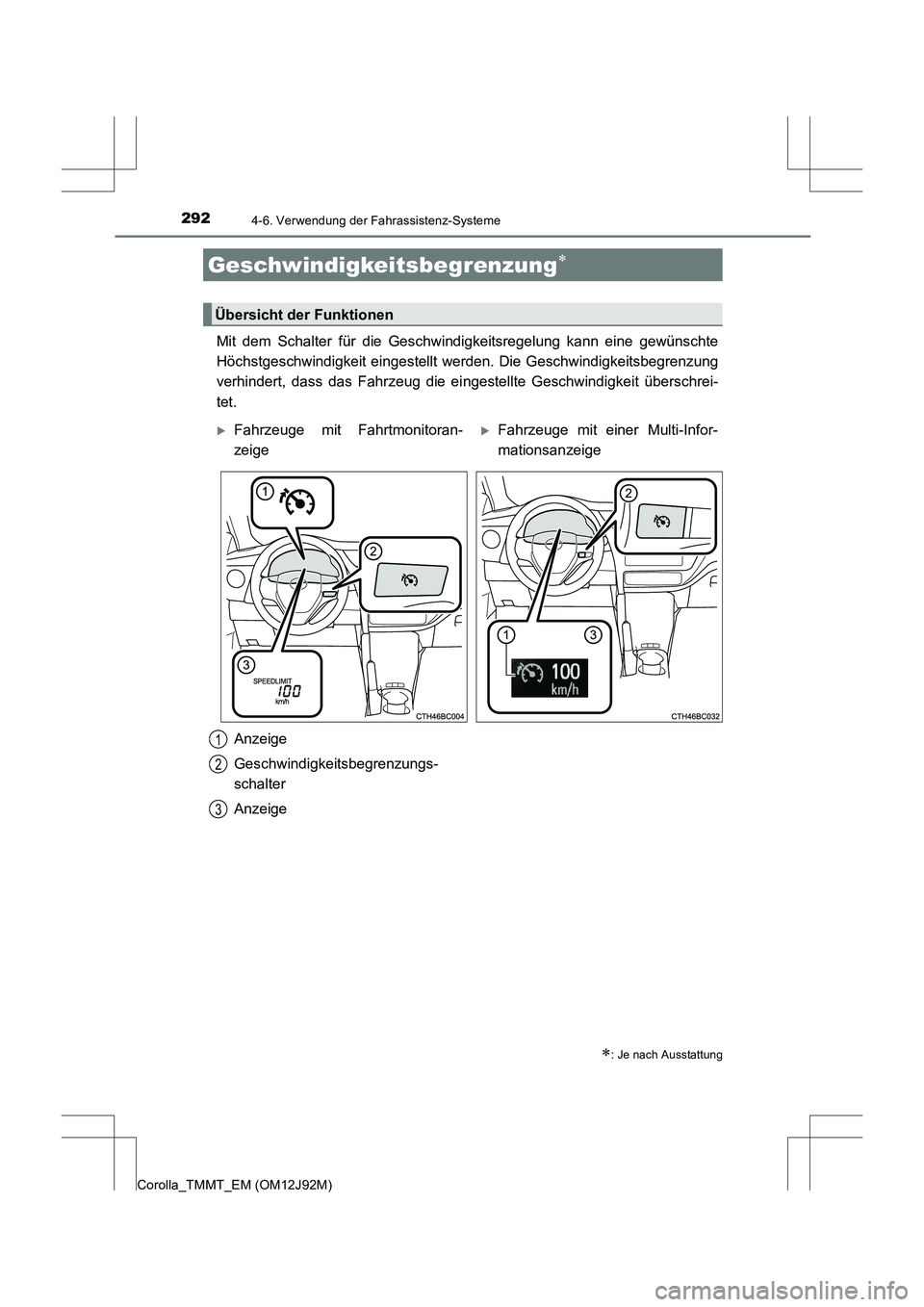

2924-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
Mit dem Schalter für die Geschwindigkeitsregelung kann eine gewünschte
Höchstgeschwindigkeit eingestellt werden. Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die ei ngestellte Geschwindigkeit überschrei-
tet.
Geschwindigkeitsbegrenzung∗
∗: Je nach Ausstattung
Übersicht der Funktionen
XFahrzeuge mit Fahrtmonitoran-
zeigeXFahrzeuge mit einer Multi-Infor-
mationsanzeige
Anzeige
Geschwindigkeitsbegrenzungs-
schalter
Anzeige
1
2
3

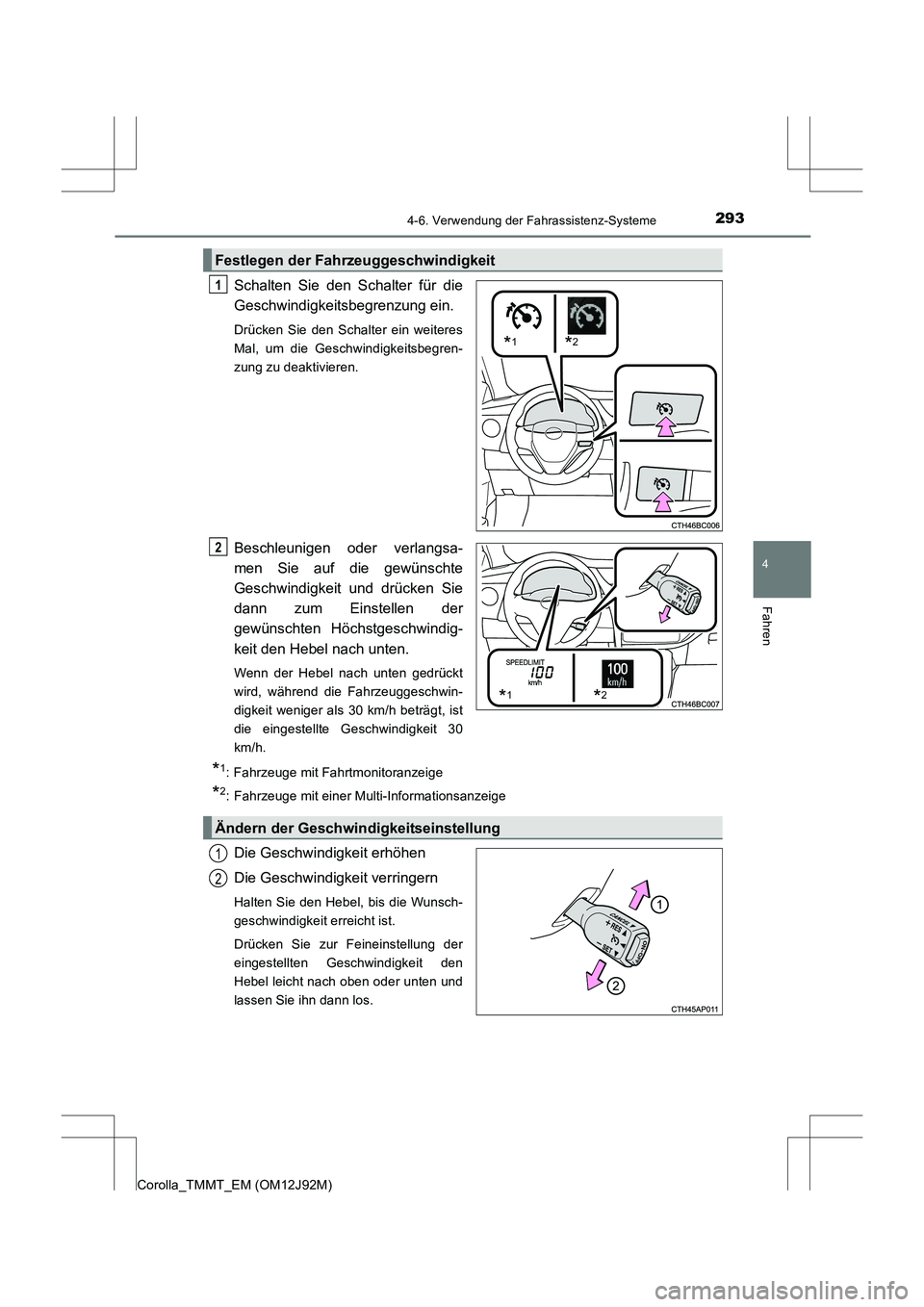

2934-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Schalten Sie den Schalter für die
Geschwindigkeitsbegrenzung ein.
Drücken Sie den Schalter ein weiteres
Mal, um die Geschwindigkeitsbegren-
zung zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit und drücken Sie
dann zum Einstellen der
gewünschten Höchstgeschwindig-
keit den Hebel nach unten.
Wenn der Hebel nach unten gedrückt
wird, während die Fahrzeuggeschwin-
digkeit weniger als 30 km/h beträgt, ist
die eingestellte Geschwindigkeit 30
km/h.
*1: Fahrzeuge mit Fahrtmonitoranzeige
*2: Fahrzeuge mit einer Multi-Informationsanzeige
Die Geschwindigkeit erhöhen
Die Geschwindigkeit verringern
Halten Sie den Hebel, bis die Wunsch-
geschwindigkeit erreicht ist.
Drücken Sie zur Feineinstellung der
eingestellten Geschwindigkeit den
Hebel leicht nach oben oder unten und
lassen Sie ihn dann los.
Festlegen der Fahrzeuggeschwindigkeit
*1*2
1
*1*2
2
Ändern der Geschwindigkeitseinstellung
1
2

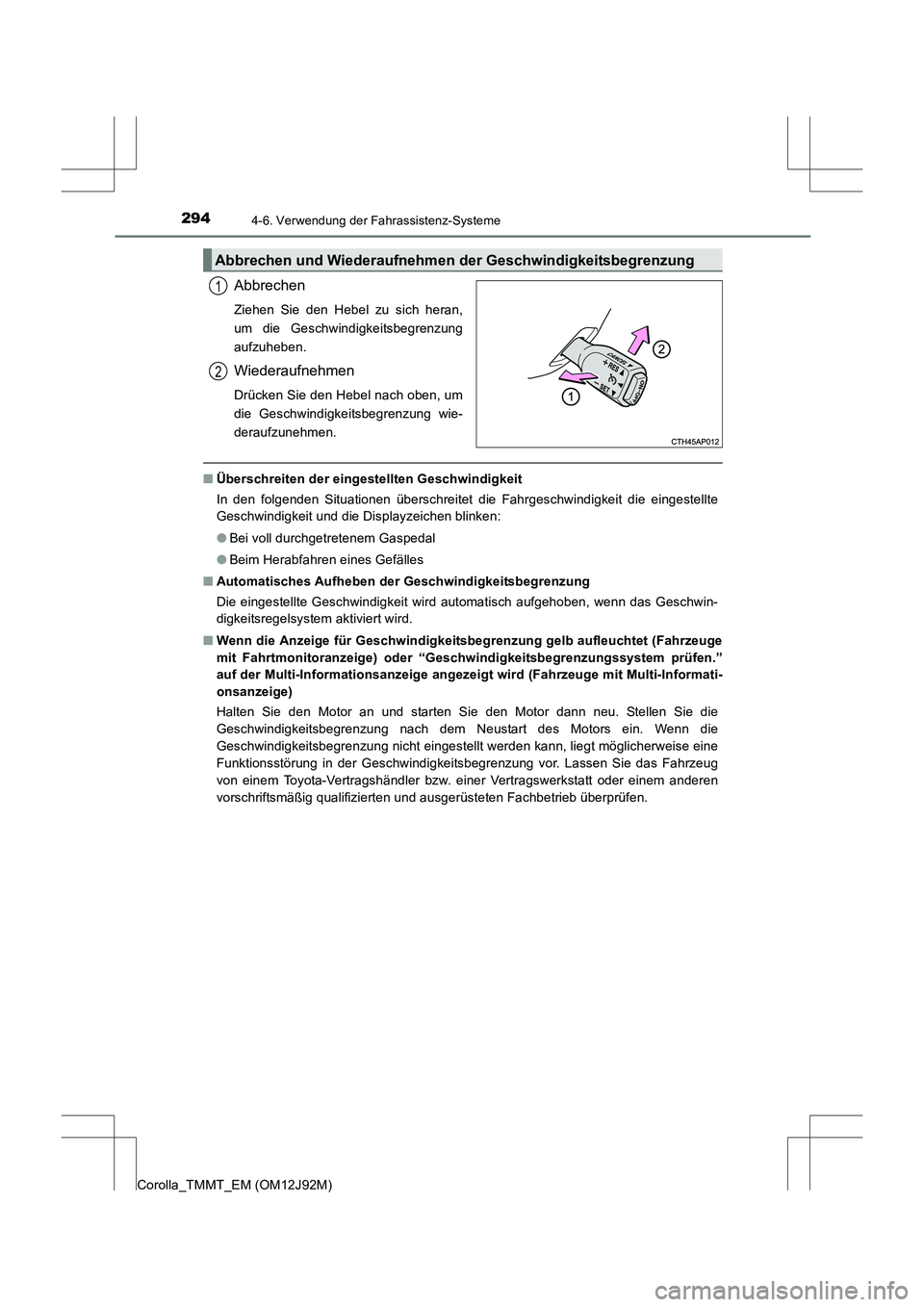

2944-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
Abbrechen
Ziehen Sie den Hebel zu sich heran,
um die Geschwindigkeitsbegrenzung
aufzuheben.
Wiederaufnehmen
Drücken Sie den Hebel nach oben, um
die Geschwindigkeitsbegrenzung wie-
deraufzunehmen.
■Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen überschreitet die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blinken:
●Bei voll durchgetretenem Gaspedal
● Beim Herabfahren eines Gefälles
■ Automatisches Aufheben der Geschwindigkeitsbegrenzung
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn das Geschwin-
digkeitsregelsystem aktiviert wird.
■ Wenn die Anzeige für Geschwindigkeitsbegrenzung gelb aufleuchtet (Fahrzeuge
mit Fahrtmonitoranzeige) oder “Geschwindigkeitsbegrenzungssystem prüfen.”
auf der Multi-Informationsanzeige angeze igt wird (Fahrzeuge mit Multi-Informati-
onsanzeige)
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die
Geschwindigkeitsbegrenzung nach dem Neustart des Motors ein. Wenn die
Geschwindigkeitsbegrenzung nicht eingestellt werden kann, liegt möglicherweise eine
Funktionsstörung in der Geschwindigkeitsbegrenzung vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Abbrechen und Wiederaufnehmen der Geschwindigkeitsbegrenzung
1
2

2954-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Zum Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsbe-
grenzung
Lassen Sie die Taste für die Geschwindigkeitsbegrenzung bei Nichtgebrauch ausge-
schaltet.
■ Für die Geschwindigkeitsbegr enzung ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in keiner der folgenden Situationen verwen-
det werden.
Wird sie verwendet, kann dies zum Verlust der Kontrolle über das Fahrzeug führen
und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
● Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starken Gefällen
● Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird

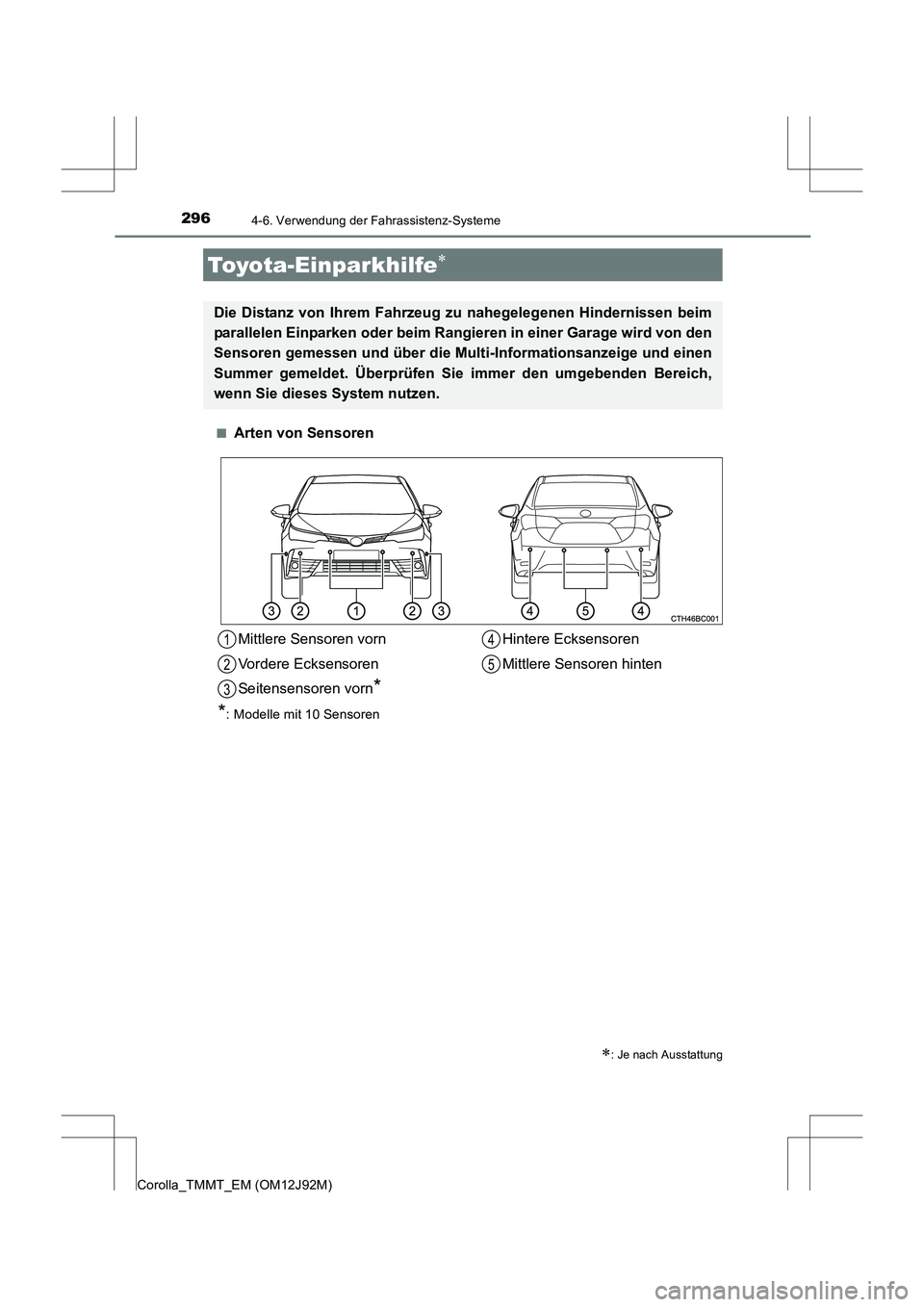

2964-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■
Arten von Sensoren
Toyota-Einparkhilfe∗
∗: Je nach Ausstattung
Die Distanz von Ihrem Fahrzeug zu
nahegelegenen Hindernissen beim
parallelen Einparken oder beim Rangieren in einer Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
*
*
: Modelle mit 10 Sensoren
Hintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5

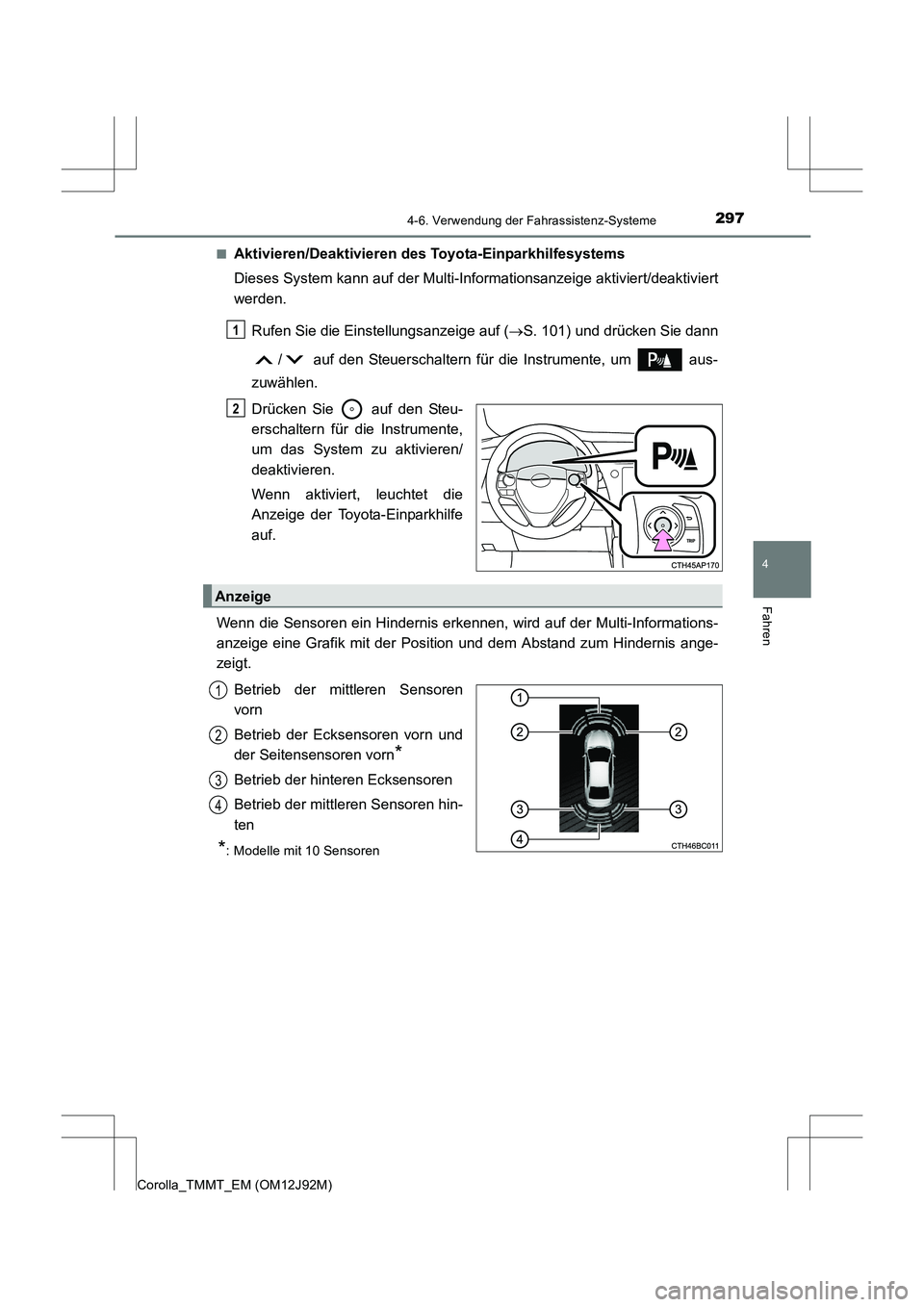

2974-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Aktivieren/Deaktivieren des Toyota-Einparkhilfesystems
Dieses System kann auf der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Rufen Sie die Einstellungsanzeige auf ( →S. 101) und drücken Sie dann
/ auf den Steuerschaltern für die Instrumente, um aus-
zuwählen.
Drücken Sie auf den Steu-
erschaltern für die Instrumente,
um das System zu aktivieren/
deaktivieren.
Wenn aktiviert, leuchtet die
Anzeige der Toyota-Einparkhilfe
auf.
Wenn die Sensoren ein Hindernis erkennen, wird auf der Multi-Informations-
anzeige eine Grafik mit der Position und dem Abstand zum Hindernis ange-
zeigt. Betrieb der mittleren Sensoren
vorn
Betrieb der Ecksensoren vorn und
der Seitensensoren vorn
*
Betrieb der hinteren Ecksensoren
Betrieb der mittleren Sensoren hin-
ten
*: Modelle mit 10 Sensoren
1
2
Anzeige
1
2
3
4

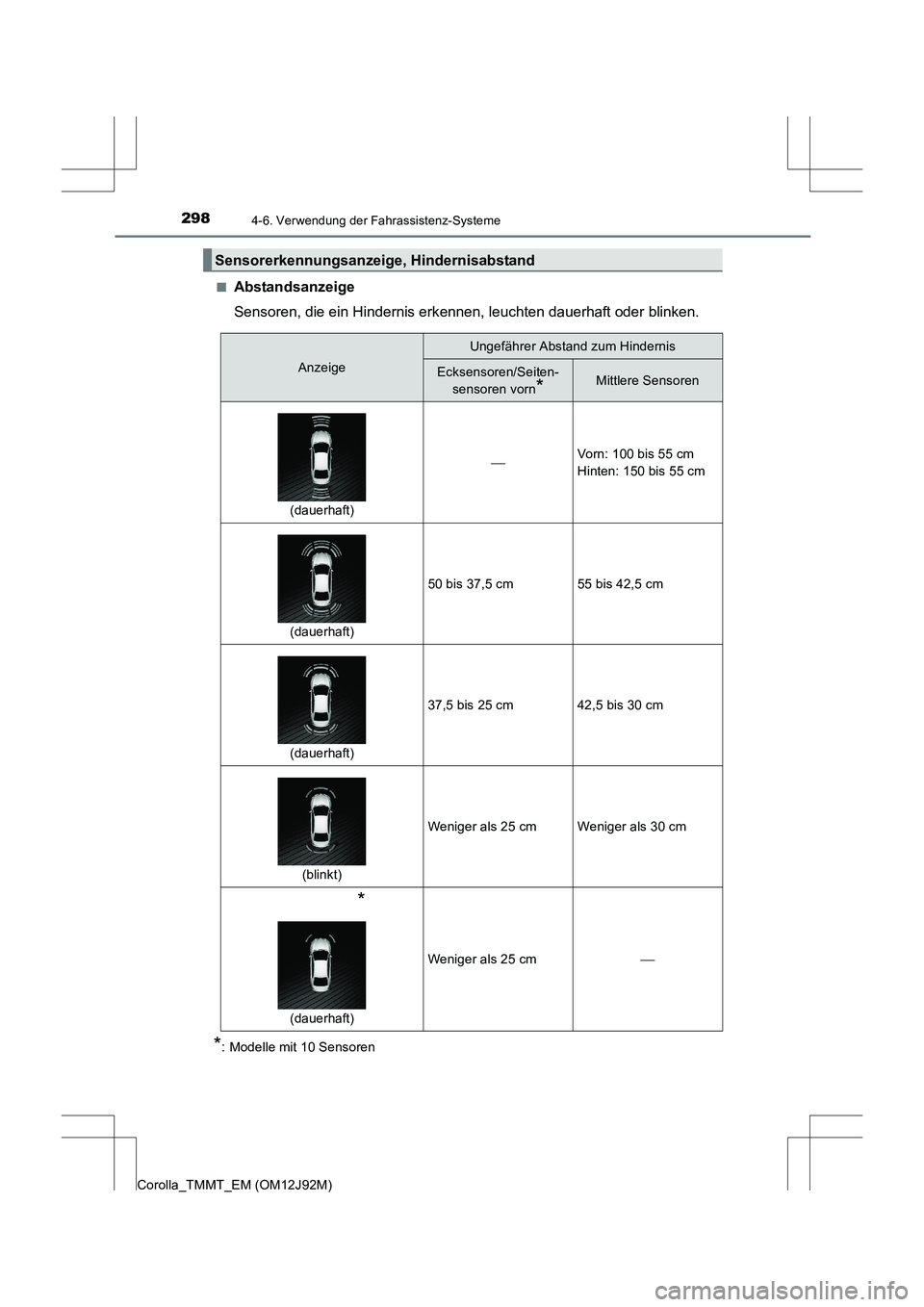

2984-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■
Abstandsanzeige
Sensoren, die ein Hindernis erk
ennen, leuchten dauerhaft oder blinken.
*: Modelle mit 10 Sensoren
Sensorerkennungsanzeige, Hindernisabstand
Anzeige
Ungefährer Abstand zum Hindernis
Ecksensoren/Seiten-
sensoren vorn
*Mittlere Sensoren
(dauerhaft)
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cm
(dauerhaft)
50 bis 37,5 cm55 bis 42,5 cm
(dauerhaft)
37,5 bis 25 cm42,5 bis 30 cm
(blinkt)
Weniger als 25 cmWeniger als 30 cm
*
(dauerhaft)
Weniger als 25 cm

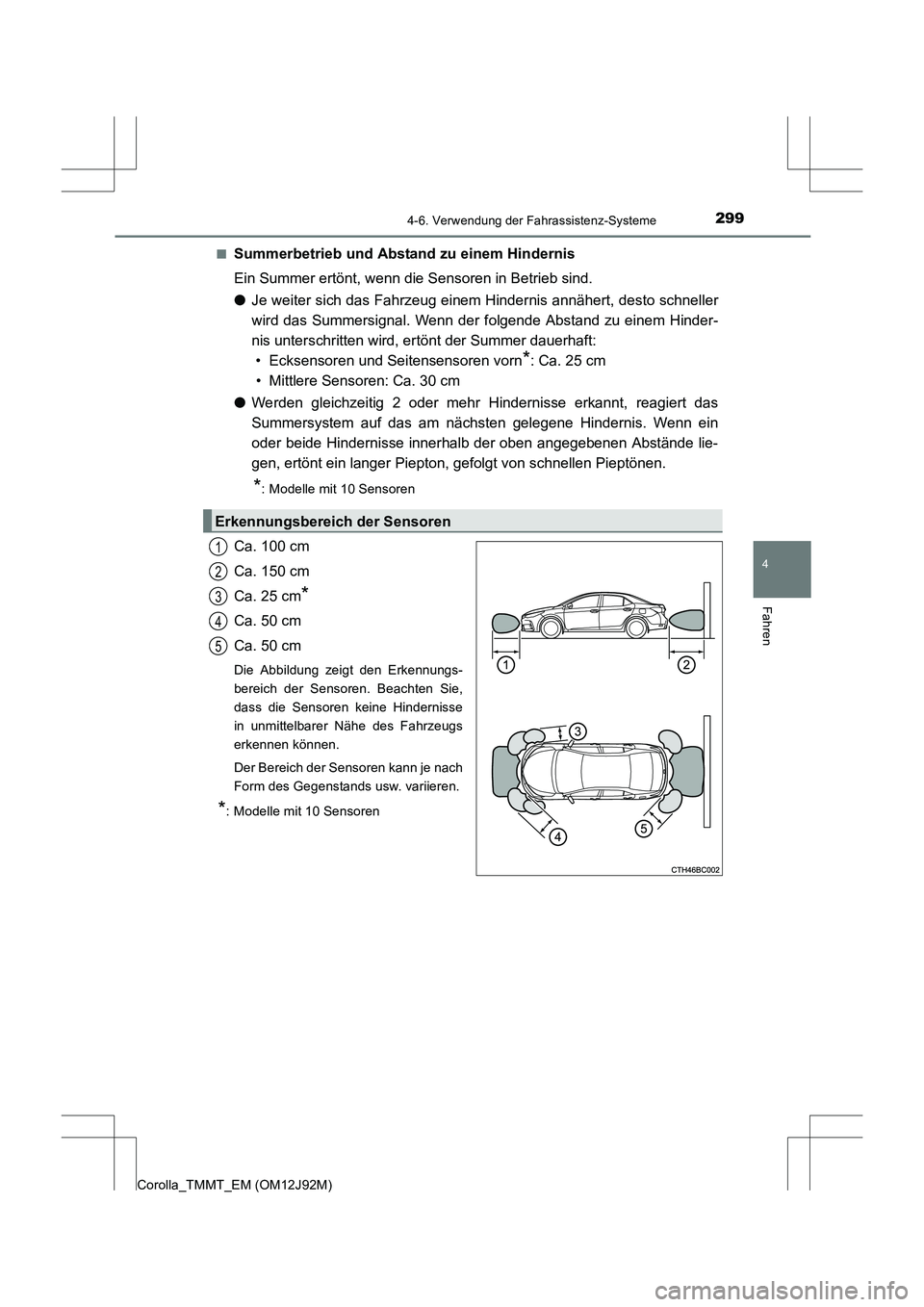

2994-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Summerbetrieb und Abstand zu einem Hindernis
Ein Summer ertönt, wenn die Sensoren in Betrieb sind.
●
Je weiter sich das Fahrzeug einem Hindernis annähert, desto schneller
wird das Summersignal. Wenn der folgende Abstand zu einem Hinder-
nis unterschritten wird, ertönt der Summer dauerhaft: • Ecksensoren und Seitensensoren vorn
*: Ca. 25 cm
• Mittlere Sensoren: Ca. 30 cm
● Werden gleichzeitig 2 oder mehr Hindernisse erkannt, reagiert das
Summersystem auf das am nächsten gelegene Hindernis. Wenn ein
oder beide Hindernisse innerhalb der oben angegebenen Abstände lie-
gen, ertönt ein langer Piepton, gefolgt von schnellen Pieptönen.
*: Modelle mit 10 Sensoren
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
*
Ca. 50 cm
Ca. 50 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Hindernisse
in unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
*: Modelle mit 10 Sensoren
Erkennungsbereich der Sensoren
1
2
3
4
5

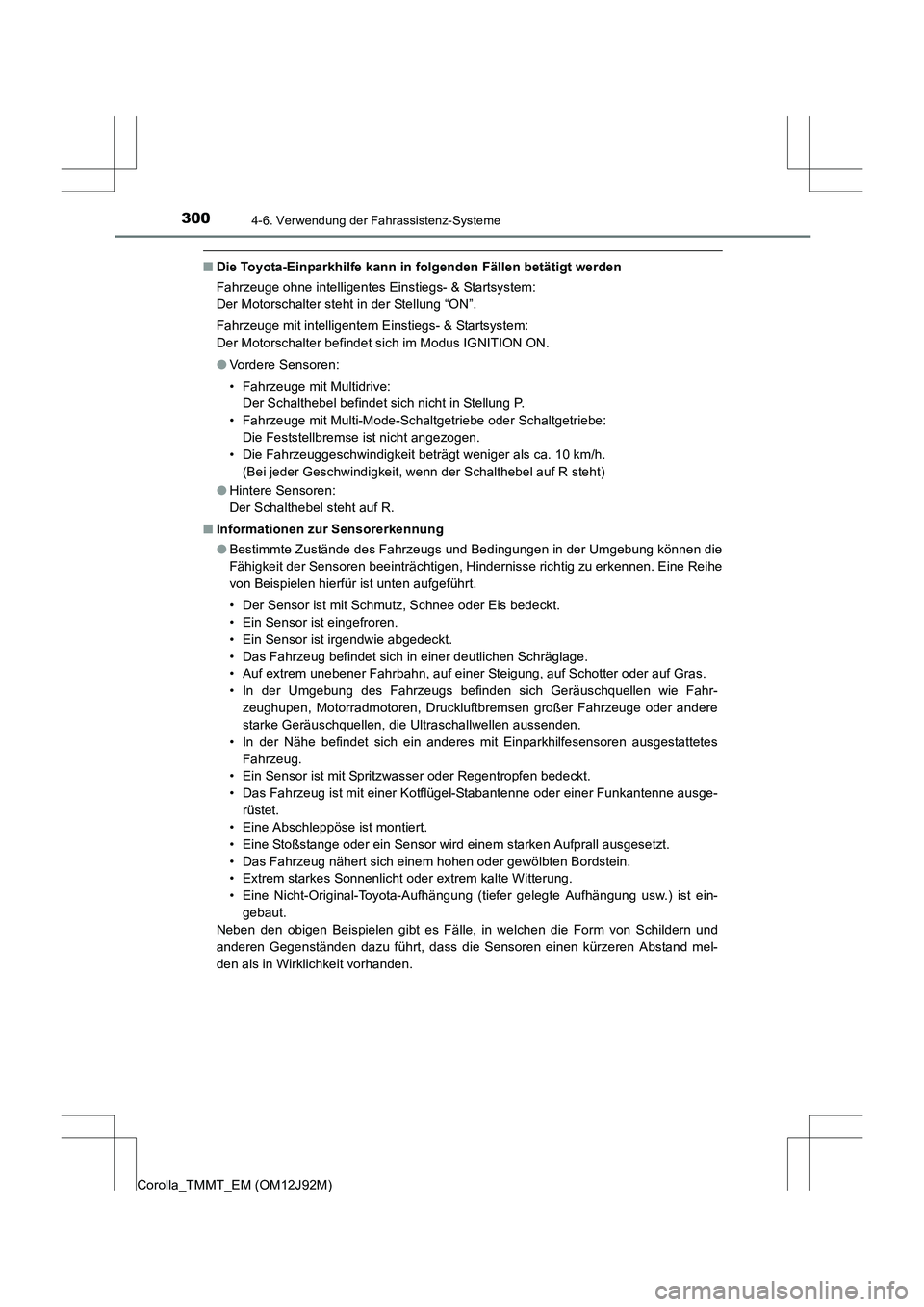

3004-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Der Motorschalter befindet sich im Modus IGNITION ON.
●Vordere Sensoren:
• Fahrzeuge mit Multidrive:
Der Schalthebel befindet sich nicht in Stellung P.
• Fahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe: Die Feststellbremse ist nicht angezogen.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
(Bei jeder Geschwindigkeit, wenn der Schalthebel auf R steht)
● Hintere Sensoren:
Der Schalthebel steht auf R.
■ Informationen zur Sensorerkennung
●Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit der Sensoren beeinträchtigen, Hindernisse richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
• Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt.
• Ein Sensor ist eingefroren.
• Ein Sensor ist irgendwie abgedeckt.
• Das Fahrzeug befindet sich in einer deutlichen Schräglage.
• Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
• In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahr-
zeughupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere
starke Geräuschquellen, die Ultraschallwellen aussenden.
• In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes Fahrzeug.
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
• Eine Abschleppöse ist montiert.
• Eine Stoßstange oder ein Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
• Extrem starkes Sonnenlicht oder extrem kalte Witterung.
• Eine Nicht-Original-Toyota-Aufhängung (tiefer gelegte Aufhängung usw.) ist ein-
gebaut.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass die Sensoren einen kürzeren Abstand mel-
den als in Wirklichkeit vorhanden.
