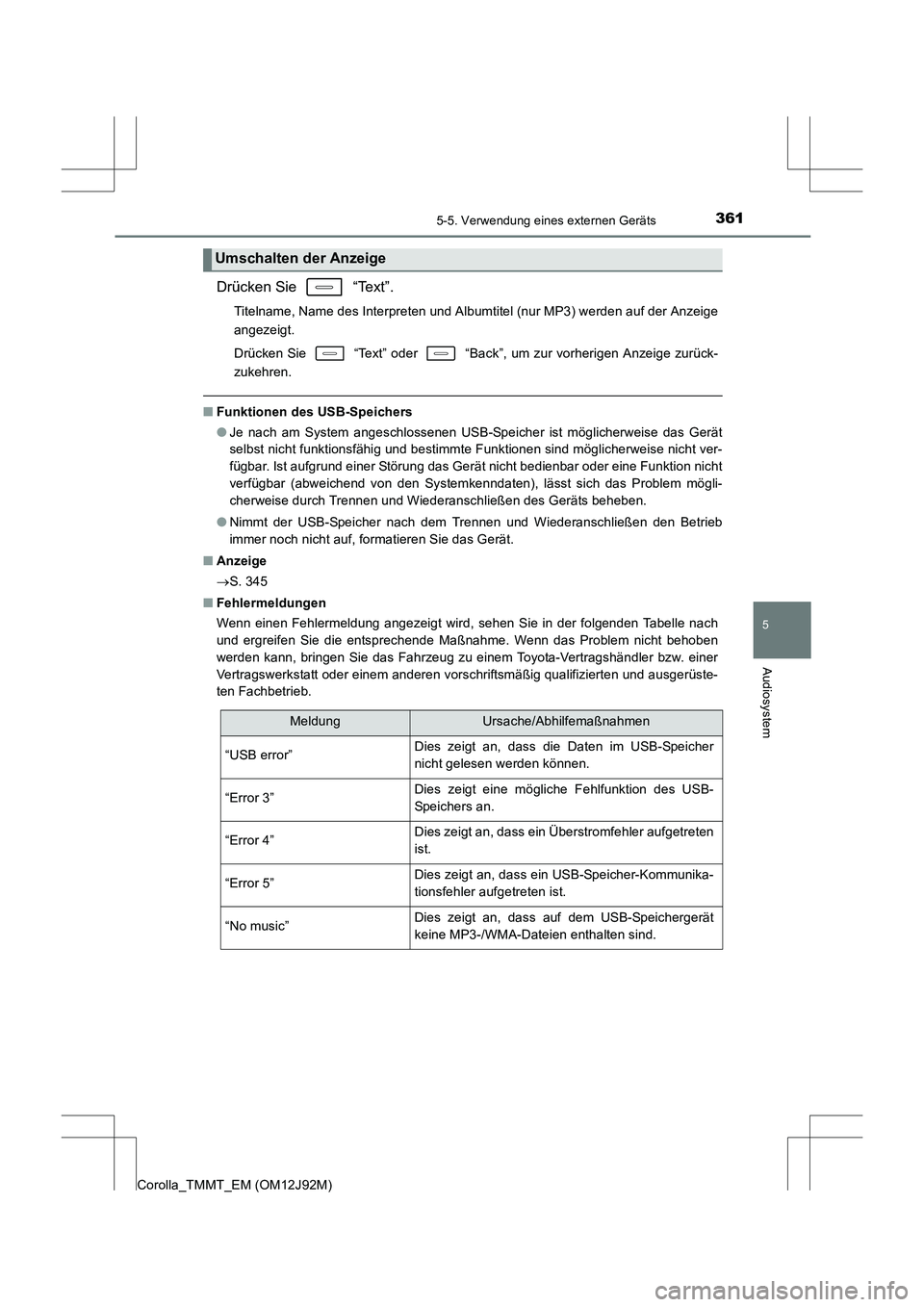

3615-5. Verwendung eines externen Geräts
5
Audiosystem
Corolla_TMMT_EM (OM12J92M)
Drücken Sie “Text”.
Titelname, Name des Interpreten und Albumtitel (nur MP3) werden auf der Anzeige
angezeigt.
Drücken Sie “Text” oder “Back”, um zur vorherigen Anzeige zurück-
zukehren.
■Funktionen des USB-Speichers
●Je nach am System angeschlossenen USB-Speicher ist möglicherweise das Gerät
selbst nicht funktionsfähig und bestimmte Funktionen sind möglicherweise nicht ver-
fügbar. Ist aufgrund einer Störung das Gerät nicht bedienbar oder eine Funktion nicht
verfügbar (abweichend von den Systemkenndaten), lässt sich das Problem mögli-
cherweise durch Trennen und Wiederanschließen des Geräts beheben.
● Nimmt der USB-Speicher nach dem Trennen und Wiederanschließen den Betrieb
immer noch nicht auf, formatieren Sie das Gerät.
■ Anzeige
→S. 345
■ Fehlermeldungen
Wenn einen Fehlermeldung angezeigt wird, sehen Sie in der folgenden Tabelle nach
und ergreifen Sie die entsprechende Maßnahme. Wenn das Problem nicht behoben
werden kann, bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
Umschalten der Anzeige
MeldungUrsache/Abhilfemaßnahmen
“USB error”Dies zeigt an, dass die Daten im USB-Speicher
nicht gelesen werden können.
“Error 3”Dies zeigt eine mögliche Fehlfunktion des USB-
Speichers an.
“Error 4”Dies zeigt an, dass ein Überstromfehler aufgetreten
ist.
“Error 5”Dies zeigt an, dass ein USB-Speicher-Kommunika-
tionsfehler aufgetreten ist.
“No music”Dies zeigt an, dass auf dem USB-Speichergerät
keine MP3-/WMA-Dateien enthalten sind.

3625-5. Verwendung eines externen Geräts
Corolla_TMMT_EM (OM12J92M)■
USB-Speicher
●Kompatible Geräte
USB-Speicher, die zur Wiedergabe von MP3- und WMA-Dateien verwendet werden
können
● Kompatible Geräteformate
Folgende Geräteformate können verwendet werden:
• USB-Kommunikationsformate: USB 2.0 FS (12 Mbps)
• Dateiformate: FAT12/16/32 (Windows)
• Entsprechende Klasse: Massenspeicher
MP3- und WMA-Dateien, die in einem anderen Format als den vorgenannten erstellt
wurden, werden möglicherweise nicht korrekt abgespielt und ihre Datei- und Ord-
nernamen eventuell nicht korrekt angezeigt.
Die folgenden auf die Standards bezogenen Punkte und Beschränkungen sind zu
beachten:
• Maximale Verzeichnishierarchie: 8 Stufen
• Maximale Anzahl Ordner auf einem Gerät: 999 (einschließlich Stammverzeichnis)
• Maximale Anzahl Dateien auf einem Gerät: 9999
• Maximale Anzahl von Dateien pro Ordner: 255
● MP3- und WMA-Dateien
MP3 (MPEG Audio LAYER 3) ist ein Standard-Audiokompressionsformat.
Mit der MP3-Kompression können Dateien auf ca. 1/10 ihrer ursprünglichen Größe
komprimiert werden.
WMA (Windows Media Audio) ist ein Audiokompressionsformat von Microsoft.
Dieses Format komprimiert die Audiodaten noch stärker als das MP3-Format.
Für die zu verwendenden MP3- und WMA-Dateistandards und die Medien/Formate,
auf welchen die Dateien gespeichert werden, bestehen Einschränkungen.
● MP3-Dateikompatibilität
• Kompatible Standards
MP3 (MPEG1 AUDIO LAYERII, III, MPEG2 AUDIO LAYERII, III, MPEG2.5)
• Kompatible Sampling-Frequenzen MPEG1 AUDIO LAYERII, III: 32, 44,1, 48 (kHz)
MPEG2 AUDIO LAYERII, III: 16, 22,05, 24 (kHz)
MPEG2.5: 8, 11,025, 12 (kHz)
• Kompatible Bitraten (kompatibel mit VBR) MPEG1 AUDIO LAYERII, III: 32-320 (kbps)
MPEG2 AUDIO LAYERII, III: 8-160 (kbps)
MPEG2.5: 8-160 (kbps)
• Kompatible Kanalmodi: Stereo, Joint Stereo, Dual Channel und Monaural

3635-5. Verwendung eines externen Geräts
5
Audiosystem
Corolla_TMMT_EM (OM12J92M)●
WMA-Dateikompatibilität
• Kompatible Standards
WMA Vers. 7, 8, 9
• Kompatible Sampling-Frequenzen
HIGH PROFILE 32, 44,1, 48 (kHz)
• Kompatible Bitraten HIGH PROFILE 32-320 (kbps, CBR)
● Dateinamen
Nur Dateien mit der Dateiendung .mp3 oder .wma können als MP3/WMA-Dateien
erkannt und abgespielt werden.
● ID3- und WMA-Markierungen
Sie können zu den MP3-Dateien ID3-Tags hinzufügen, mit deren Hilfe Sie die Titel-
bezeichnung, den Namen des Interpreten usw. aufzeichnen können.
Das System ist kompatibel mit ID3 Vers. 1.0, 1.1 und Vers. 2.2, 2.3, 2.4 ID3-Tags.
(Die Anzahl der Zeichen basiert auf ID3 Vers. 1.0 und 1.1.)
WMA-Tags können zu WMA-Dateien hinzugefügt werden, um den Titelbezeichnung
und Namen des Interpreten auf die gleiche Weise wie bei ID3-Tags aufzuzeichnen.
● Wiedergabe von MP3 und WMA
• Wird ein MP3- oder WMA-Dateien enthaltendes Gerät angeschlossen, werden
sämtliche Dateien im USB-Speicher geprüft. Sobald die Prüfung der Dateien
beendet ist, wird die erste MP3- oder WMA-Datei abgespielt. Um eine möglichst
schnelle Dateiprüfung zu gewährleisten, sollten Sie keine anderen Dateien als
MP3- und WMA-Dateien verwenden und keine überflüssigen Ordner anlegen.
• Wenn Sie den USB-Speicher verbunden und die Audioquelle auf USB-Speicher- modus eingestellt haben, beginnt das Abspielen des USB-Speichergeräts mit der
ersten Datei des ersten Ordners. Wenn dasselbe Gerät entfernt und wieder ange-
schlossen wird (während der Inhalt nicht geändert wurde), setzt der USB-Spei-
cher die Wiedergabe an dem Punkt fort, an dem sie beim letzten Mal angehalten
wurde.
● Erweiterungen
Wenn die Dateierweiterungen .mp3 und .wma für andere Dateien als MP3- oder
WMA-Dateien verwendet werden, werden diese Dateien ausgelassen (nicht abge-
spielt).
● Wiedergabe
• Um MP3-Dateien mit einer gleichmäßigen Klangqualität abzuspielen, wird eine
feste Bitrate von mindestens 128 kbps und eine Abtastrate von 44,1 kHz empfoh-
len.
• Auf dem Markt sind zahlreiche Freeware- und andere Programme zum Kodieren von MP3- und WMA-Dateien erhältlich. Abhängig vom Kodierstatus und dem
Dateiformat kann es beim Start der Wiedergabe zu einer schlechten Tonqualität
oder Rauschen kommen. In einigen Fällen ist eine Wiedergabe eventuell über-
haupt nicht möglich.
• Microsoft, Windows und Windows Media sind registrierte Warenzeichen der Mic-
rosoft Corporation in den USA und anderen Ländern.

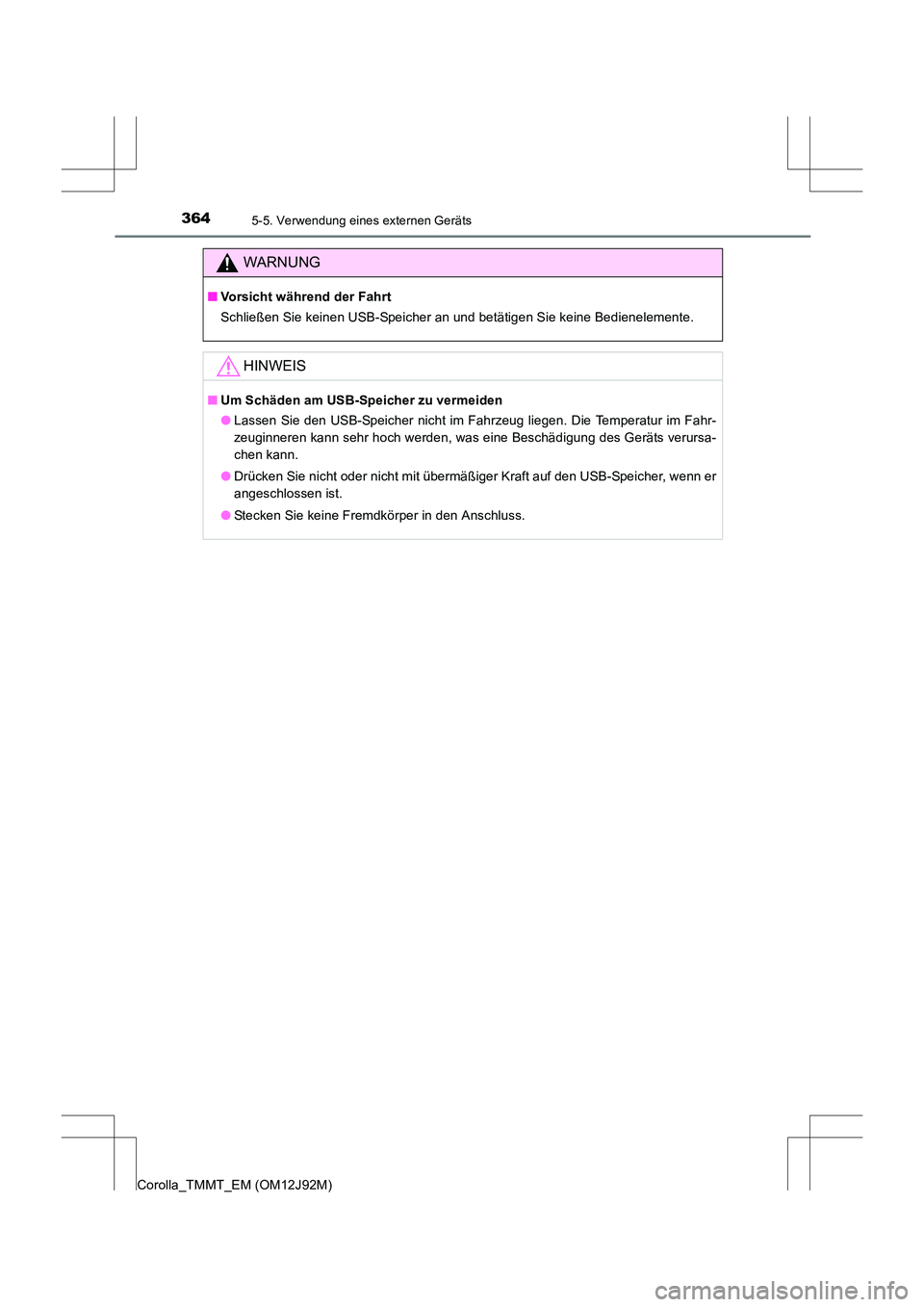

3645-5. Verwendung eines externen Geräts
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vorsicht während der Fahrt
Schließen Sie keinen USB-Speicher an und betätigen Sie keine Bedienelemente.
HINWEIS
■Um Schäden am USB-Speicher zu vermeiden
●Lassen Sie den USB-Speicher nicht im Fahrzeug liegen. Die Temperatur im Fahr-
zeuginneren kann sehr hoch werden, was eine Beschädigung des Geräts verursa-
chen kann.
● Drücken Sie nicht oder nicht mit übermäßiger Kraft auf den USB-Speicher, wenn er
angeschlossen ist.
● Stecken Sie keine Fremdkörper in den Anschluss.

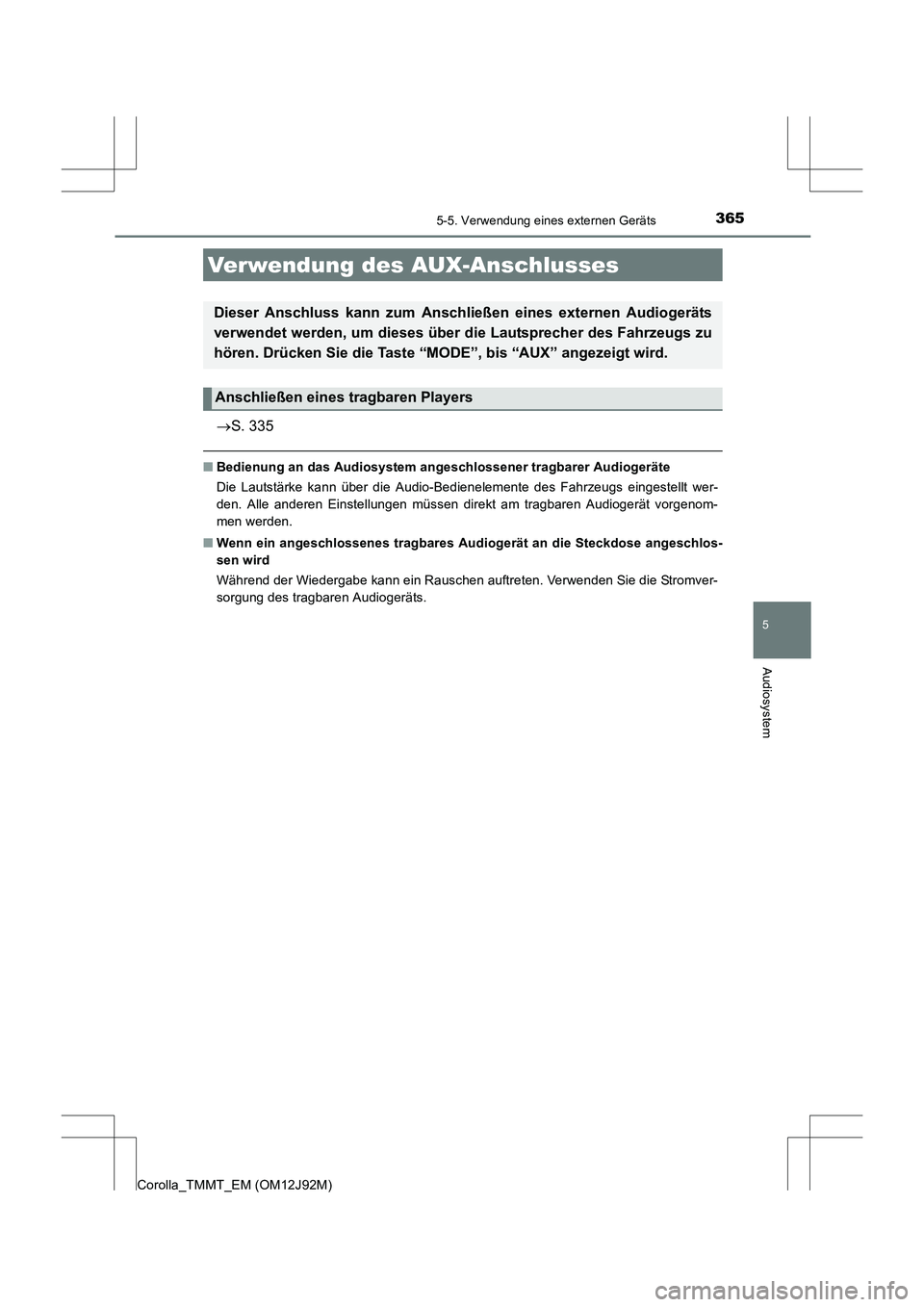

3655-5. Verwendung eines externen Geräts
5
Audiosystem
Corolla_TMMT_EM (OM12J92M)
→S. 335
■ Bedienung an das Audiosystem angeschlossener tragbarer Audiogeräte
Die Lautstärke kann über die Audio-Bedienelemente des Fahrzeugs eingestellt wer-
den. Alle anderen Einstellungen müssen direkt am tragbaren Audiogerät vorgenom-
men werden.
■ Wenn ein angeschlossenes tragbares Audiogerät an die Steckdose angeschlos-
sen wird
Während der Wiedergabe kann ein Rauschen auftreten. Verwenden Sie die Stromver-
sorgung des tragbaren Audiogeräts.
Verwendung des AUX-Anschlusses
Dieser Anschluss kann zum Anschließen eines externen Audiogeräts
verwendet werden, um dieses über die Lautsprecher des Fahrzeugs zu
hören. Drücken Sie die Taste “MODE”, bis “AUX” angezeigt wird.
Anschließen eines tragbaren Players

366
Corolla_TMMT_EM (OM12J92M)
5-6. Verwendung von Bluetooth®-Geräten
Bluetooth®-Audio/Telefon
Folgendes kann durchgeführt werden, wenn die drahtlose Bluetooth®-
Kommunikation genutzt wird:
■Bluetooth®-Audio
Das Bluetooth
®-Audiosystem ermöglicht es Ihnen, Musik auf einem trag-
baren Player via drahtlose Kommuni kation über die Fahrzeuglautspre-
cher zu hören.
Das Audiosystem unterstützt Bluetooth
®, ein drahtloses Datensystem,
mit dem tragbare Audiomusik ohne Kabel abgespielt werden kann.
Wenn Ihr tragbarer Player kein Bluetooth
® unterstützt, kann das
Bluetooth®-Audiosystem nicht verwendet werden.
■Bluetooth®-Telefon (Freisprechsystem)
Dieses System unterstützt Bluetooth
®, das es Ihnen ermöglicht, Anrufe
zu tätigen oder zu empfangen, ohne ein Mobiltelefon über ein Kabel mit
dem System verbinden zu müssen und ohne das Mobiltelefon zu bedie-
nen.

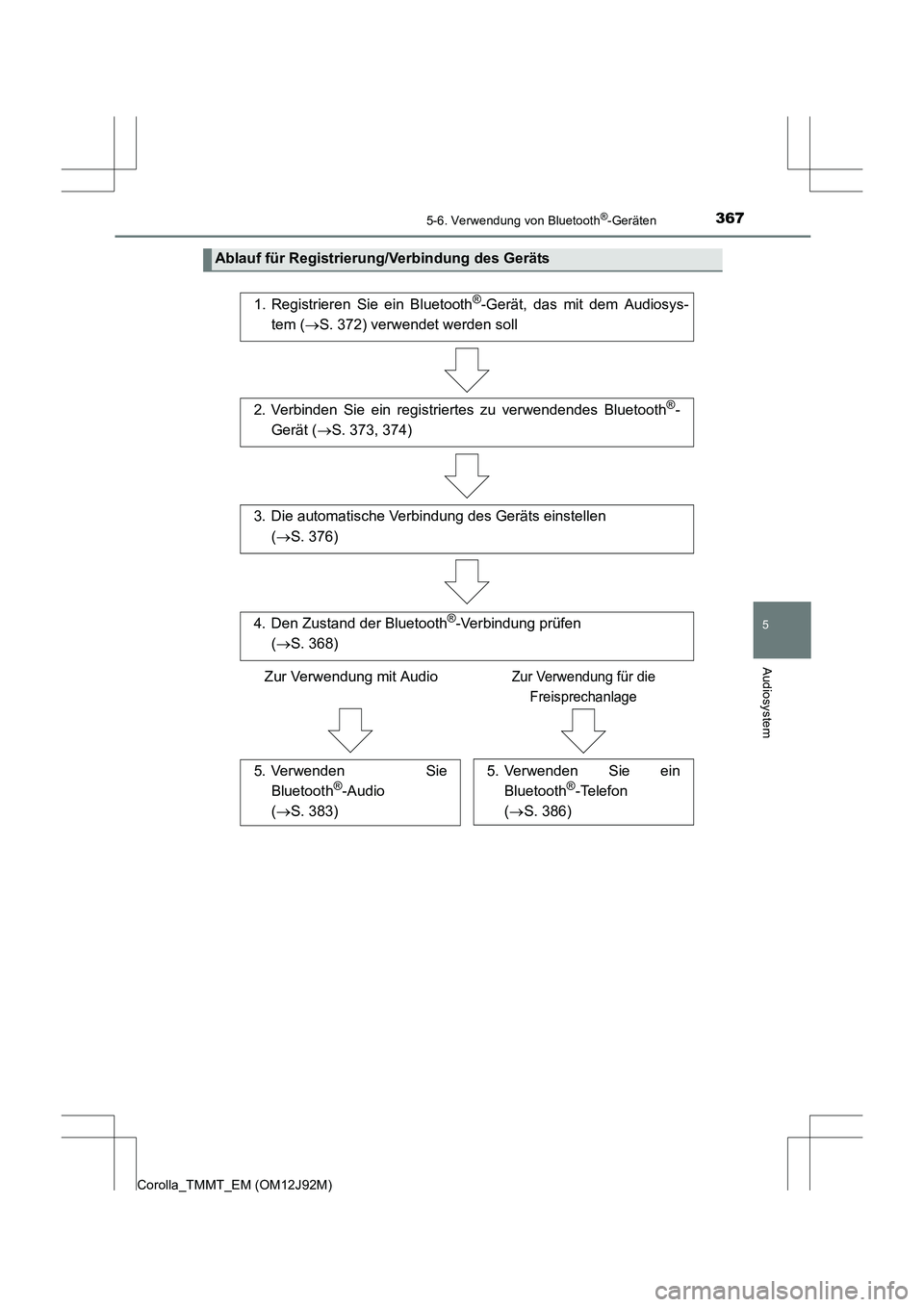

3675-6. Verwendung von Bluetooth®-Geräten
5
Audiosystem
Corolla_TMMT_EM (OM12J92M)
Ablauf für Registrierung/Verbindung des Geräts
1. Registrieren Sie ein Bluetooth®-Gerät, das mit dem Audiosys-
tem ( →S. 372) verwendet werden soll
2. Verbinden Sie ein registriertes zu verwendendes Bluetooth®-
Gerät ( →S. 373, 374)
Zur Verwendung mit Audio
Zur Verwendung für die Freisprechanlage
3. Die automatische Verbindung des Geräts einstellen (→ S. 376)
4. Den Zustand der Bluetooth®-Verbindung prüfen
( → S. 368)
5. Verwenden Sie
Bluetooth®-Audio
( → S. 383)
5. Verwenden Sie ein
Bluetooth®-Telefon
( → S. 386)

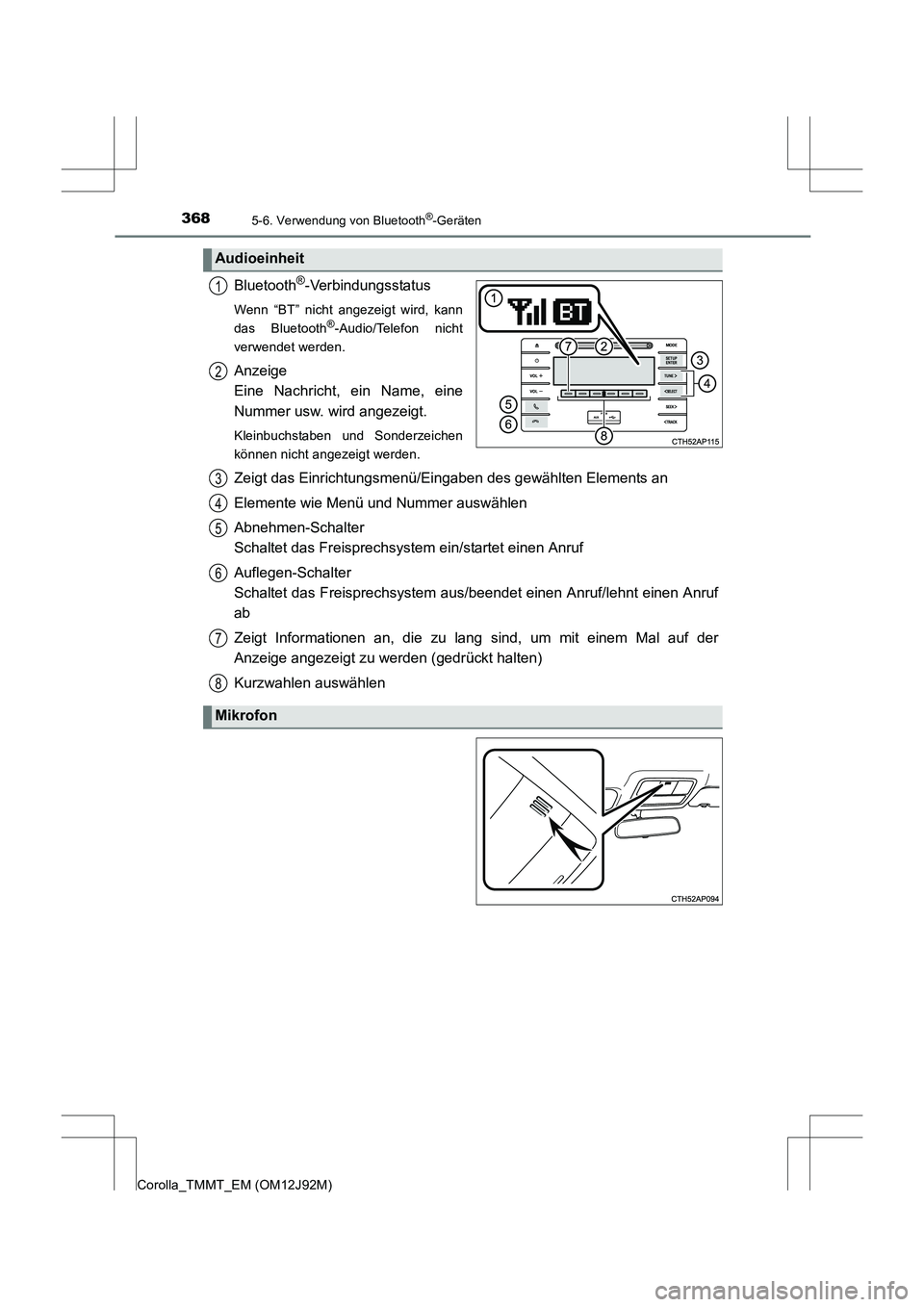

3685-6. Verwendung von Bluetooth®-Geräten
Corolla_TMMT_EM (OM12J92M)
Bluetooth®-Verbindungsstatus
Wenn “BT” nicht angezeigt wird, kann
das Bluetooth®-Audio/Telefon nicht
verwendet werden.
Anzeige
Eine Nachricht, ein Name, eine
Nummer usw. wird angezeigt.
Kleinbuchstaben und Sonderzeichen
können nicht angezeigt werden.
Zeigt das Einrichtungsmenü/Eingaben des gewählten Elements an
Elemente wie Menü und Nummer auswählen
Abnehmen-Schalter
Schaltet das Freisprechsystem ein/startet einen Anruf
Auflegen-Schalter
Schaltet das Freisprechsystem aus/beendet einen Anruf/lehnt einen Anruf
ab
Zeigt Informationen an, die zu lang sind, um mit einem Mal auf der
Anzeige angezeigt zu werden (gedrückt halten)
Kurzwahlen auswählen
Audioeinheit
1
2
Mikrofon
3
4
5
6
7
8

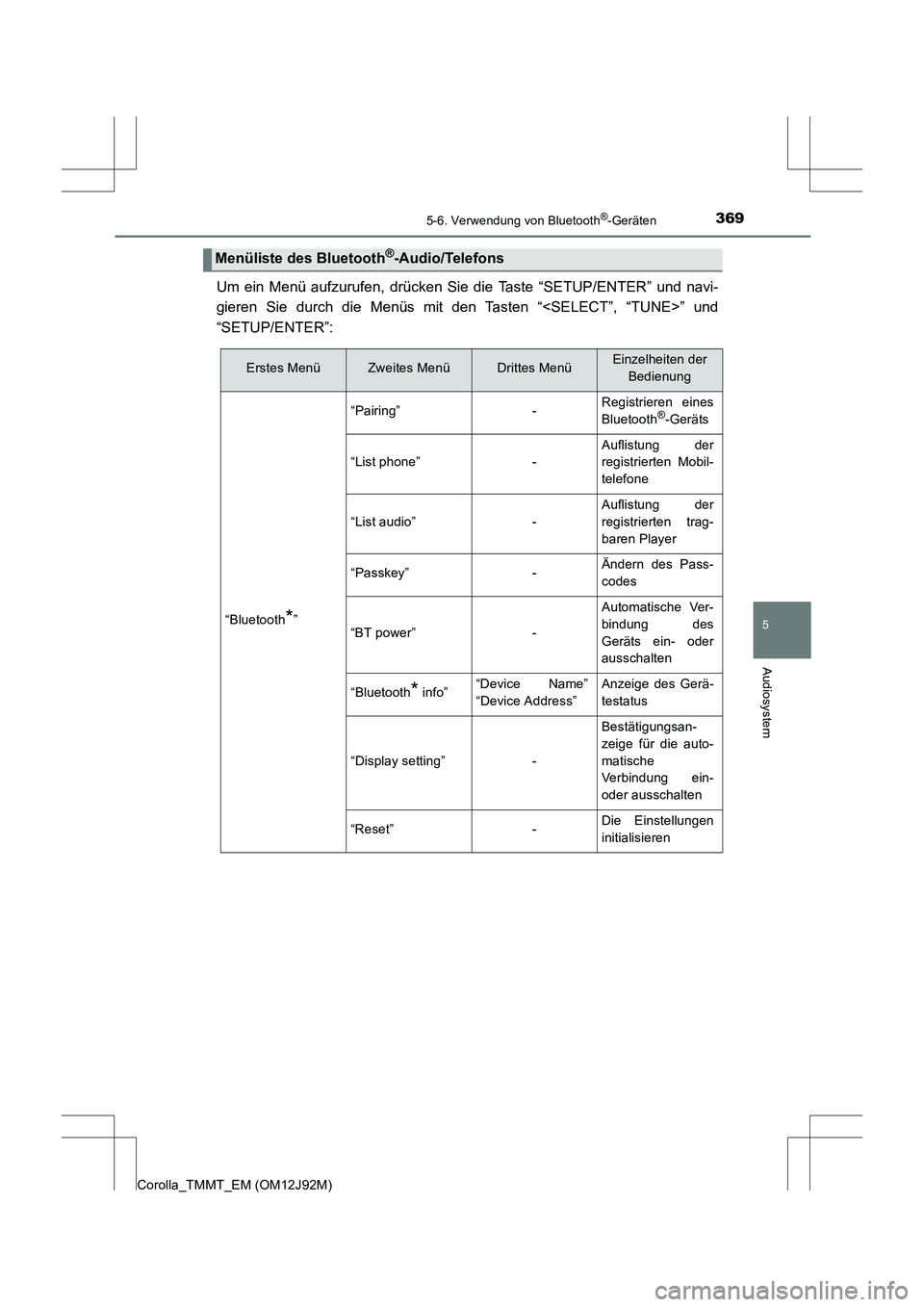

3695-6. Verwendung von Bluetooth®-Geräten
5
Audiosystem
Corolla_TMMT_EM (OM12J92M)
Um ein Menü aufzurufen, drücken Sie die Taste “SETUP/ENTER” und navi-
gieren Sie durch die Menüs mit den Tasten “” und
“SETUP/ENTER”:
Menüliste des Bluetooth®-Audio/Telefons
Erstes MenüZweites MenüDrittes MenüEinzelheiten der Bedienung
“Bluetooth*”
“Pairing”-Registrieren eines
Bluetooth®-Geräts
“List phone”-
Auflistung der
registrierten Mobil-
telefone
“List audio”-
Auflistung der
registrierten trag-
baren Player
“Passkey”-Ändern des Pass-
codes
“BT power”-
Automatische Ver-
bindung des
Geräts ein- oder
ausschalten
“Bluetooth* info”“Device Name”
“Device Address”Anzeige des Gerä-
testatus
“Display setting”-
Bestätigungsan-
zeige für die auto-
matische
Verbindung ein-
oder ausschalten
“Reset”-Die Einstellungen
initialisieren

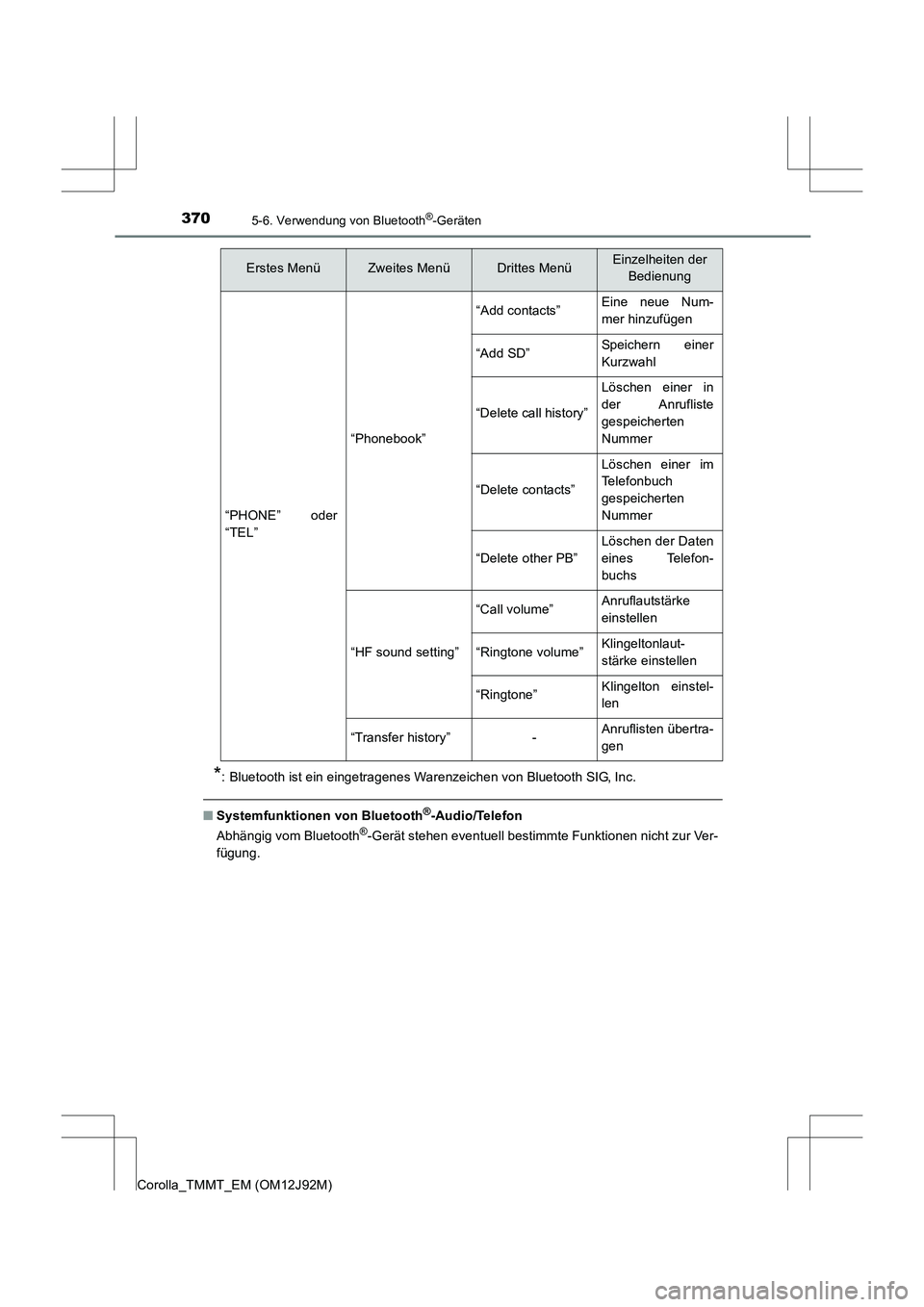

3705-6. Verwendung von Bluetooth®-Geräten
Corolla_TMMT_EM (OM12J92M)
*: Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.
■Systemfunktionen von Bluetooth®-Audio/Telefon
Abhängig vom Bluetooth®-Gerät stehen eventuell bestimmte Funktionen nicht zur Ver-
fügung.
“PHONE” oder
“TEL”
“Phonebook”
“Add contacts”Eine neue Num-
mer hinzufügen
“Add SD”Speichern einer
Kurzwahl
“Delete call history”
Löschen einer in
der Anrufliste
gespeicherten
Nummer
“Delete contacts”
Löschen einer im
Telefonbuch
gespeicherten
Nummer
“Delete other PB”
Löschen der Daten
eines Telefon-
buchs
“HF sound setting”
“Call volume”Anruflautstärke
einstellen
“Ringtone volume”Klingeltonlaut-
stärke einstellen
“Ringtone”Klingelton einstel-
len
“Transfer history”-Anruflisten übertra-
gen
Erstes MenüZweites MenüDrittes MenüEinzelheiten der Bedienung
