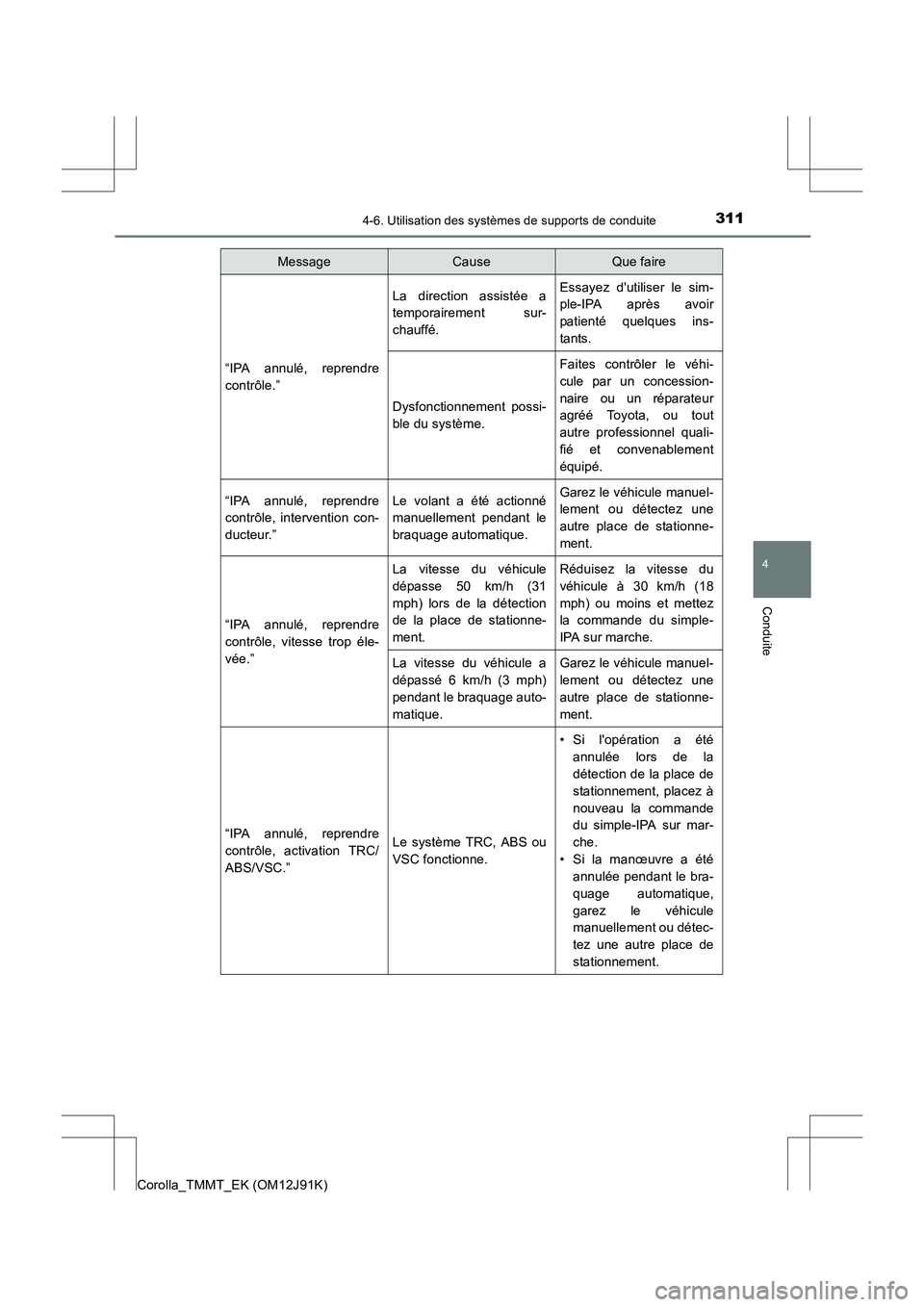

3114-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)
“IPA annulé, reprendre
contrôle.”
La direction assistée a
temporairement sur-
chauffé.Essayez d'utiliser le sim-
ple-IPA après avoir
patienté quelques ins-
tants.
Dysfonctionnement possi-
ble du système.
Faites contrôler le véhi-
cule par un concession-
naire ou un réparateur
agréé Toyota, ou tout
autre professionnel quali-
fié et convenablement
équipé.
“IPA annulé, reprendre
contrôle, intervention con-
ducteur.”Le volant a été actionné
manuellement pendant le
braquage automatique.Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
“IPA annulé, reprendre
contrôle, vitesse trop éle-
vée.”
La vitesse du véhicule
dépasse 50 km/h (31
mph) lors de la détection
de la place de stationne-
ment.Réduisez la vitesse du
véhicule à 30 km/h (18
mph) ou moins et mettez
la commande du simple-
IPA sur marche.
La vitesse du véhicule a
dépassé 6 km/h (3 mph)
pendant le braquage auto-
matique.Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
“IPA annulé, reprendre
contrôle, activation TRC/
ABS/VSC.”Le système TRC, ABS ou
VSC fonctionne.
• Si l'opération a étéannulée lors de la
détection de la place de
stationnement, placez à
nouveau la commande
du simple-IPA sur mar-
che.
• Si la manœuvre a été annulée pendant le bra-
quage automatique,
garez le véhicule
manuellement ou détec-
tez une autre place de
stationnement.
MessageCauseQue faire

3124-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)
“IPA annulé, reprendre
contrôle, TRC/VSC
désactivé.”La commande a été
mise sur arrêt.
Activez la commande
.
“IPA annulé, reprendre
contrôle, délai dépassé.”
Plus de 6 minutes se sont
écoulées depuis que la
commande du simple-IPA
a été mise sur marche et
que le levier de vitesses a
été mis sur R, avant que
le braquage automatique
puisse commencer.
Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
Plus de 6 minutes se sont
écoulées depuis que le
levier de vitesses a été
mis sur R et que le bra-
quage automatique a
commencé, avant que la
manœuvre du système
d'aide au stationnement
soit terminée.
Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
Le temps total d'arrêt
écoulé pendant le bra-
quage automatique a
dépassé 2 minutes.Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
“IPA annulé, reprendre
contrôle, vérifier IPA.”Dysfonctionnement du
système.
Faites contrôler le véhi-
cule par un concession-
naire ou un réparateur
agréé Toyota, ou tout
autre professionnel quali-
fié et convenablement
équipé.
MessageCauseQue faire

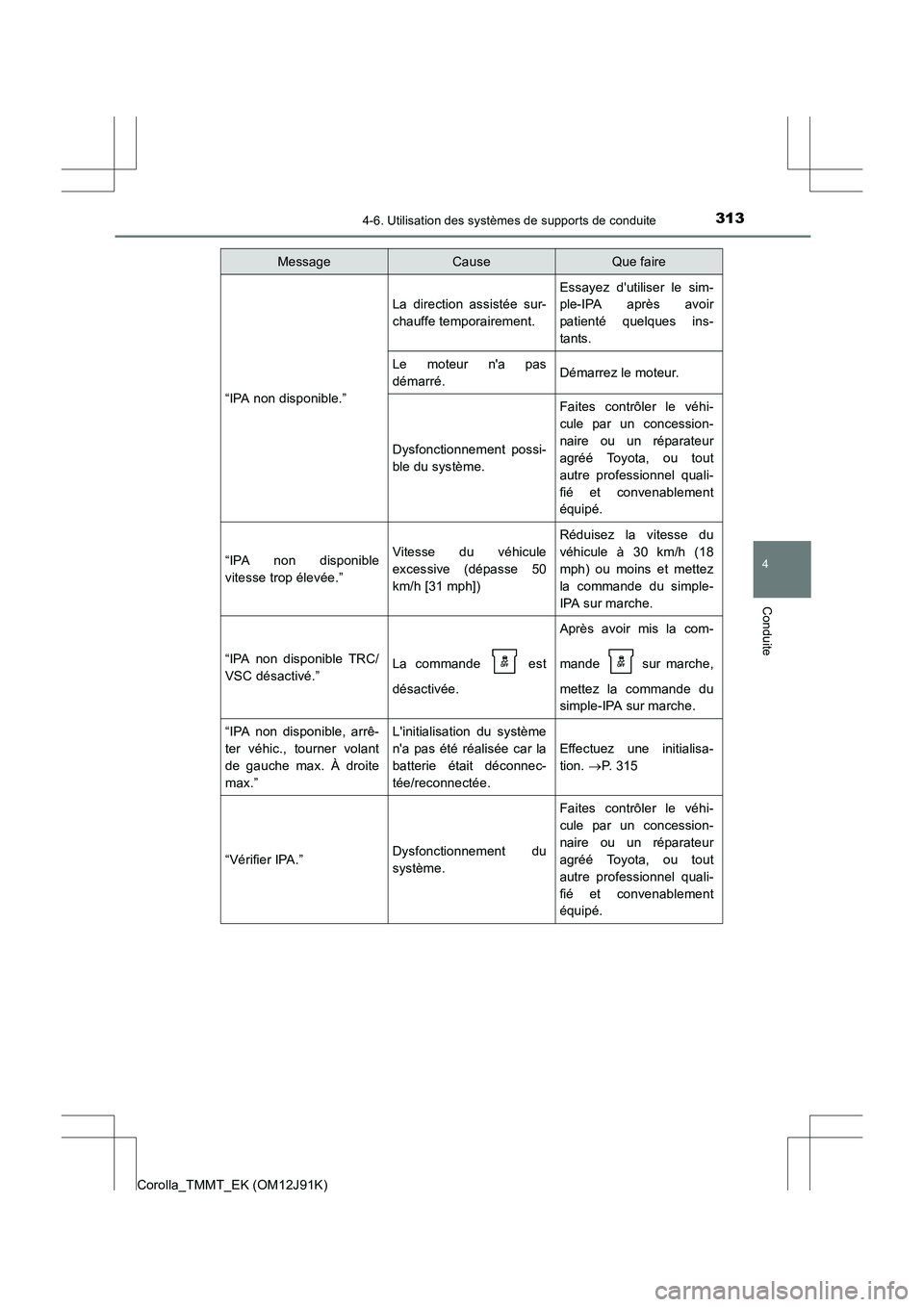

3134-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)
“IPA non disponible.”
La direction assistée sur-
chauffe temporairement.
Essayez d'utiliser le sim-
ple-IPA après avoir
patienté quelques ins-
tants.
Le moteur n'a pas
démarré.Démarrez le moteur.
Dysfonctionnement possi-
ble du système.
Faites contrôler le véhi-
cule par un concession-
naire ou un réparateur
agréé Toyota, ou tout
autre professionnel quali-
fié et convenablement
équipé.
“IPA non disponible
vitesse trop élevée.”Vitesse du véhicule
excessive (dépasse 50
km/h [31 mph])
Réduisez la vitesse du
véhicule à 30 km/h (18
mph) ou moins et mettez
la commande du simple-
IPA sur marche.
“IPA non disponible TRC/
VSC désactivé.”La commande est
désactivée.
Après avoir mis la com-
mande sur marche,
mettez la commande du
simple-IPA sur marche.
“IPA non disponible, arrê-
ter véhic., tourner volant
de gauche max. À droite
max.”L'initialisation du système
n'a pas été réalisée car la
batterie était déconnec-
tée/reconnectée.
Effectuez une initialisa-
tion. →P. 315
“Vérifier IPA.”Dysfonctionnement du
système.
Faites contrôler le véhi-
cule par un concession-
naire ou un réparateur
agréé Toyota, ou tout
autre professionnel quali-
fié et convenablement
équipé.
MessageCauseQue faire

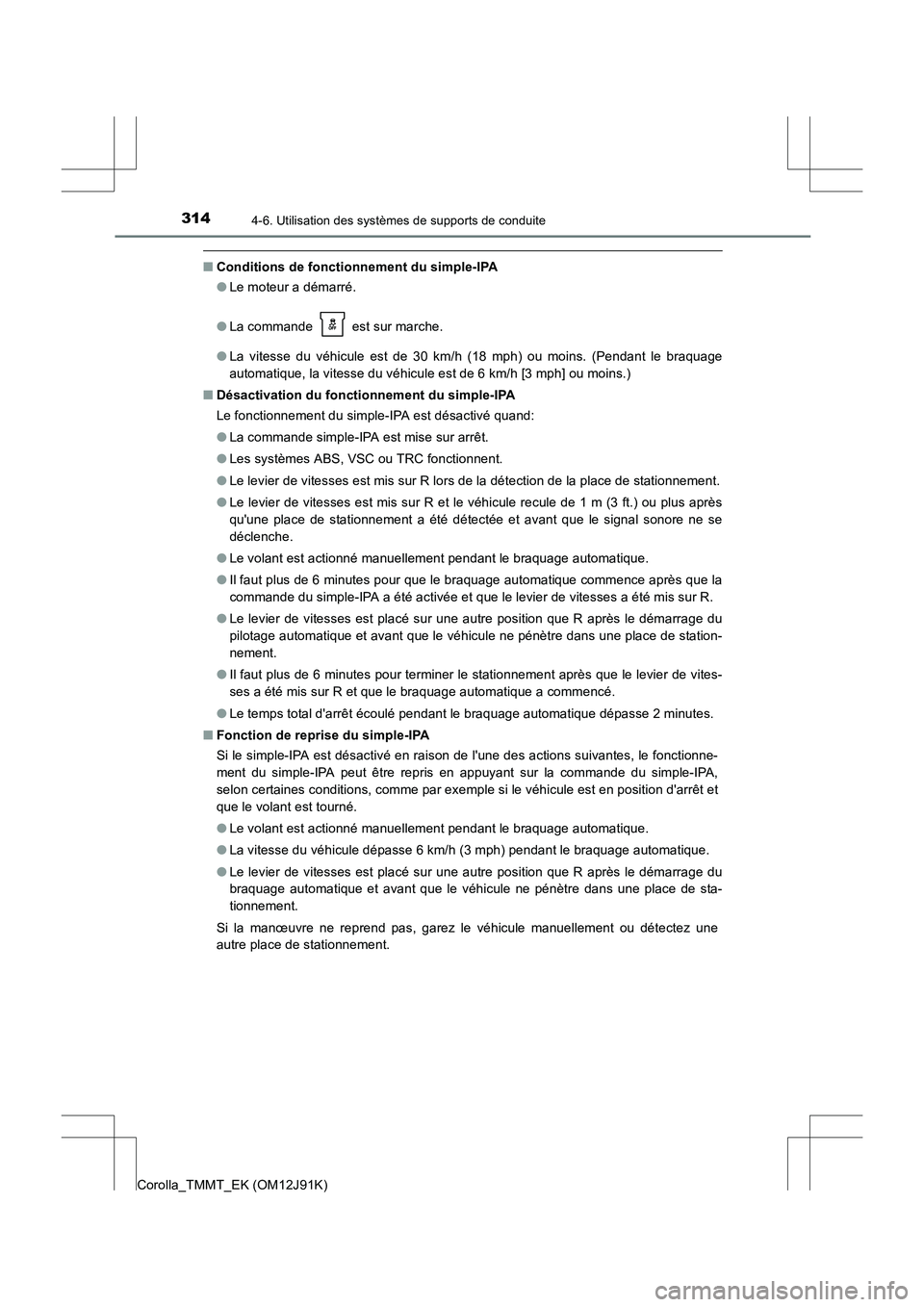

3144-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)
■Conditions de fonctionnement du simple-IPA
●Le moteur a démarré.
● La commande est sur marche.
● La vitesse du véhicule est de 30 km/h (18 mph) ou moins. (Pendant le braquage
automatique, la vitesse du véhicule est de 6 km/h [3 mph] ou moins.)
■ Désactivation du fonctionnement du simple-IPA
Le fonctionnement du simple-IPA est désactivé quand:
●La commande simple-IPA est mise sur arrêt.
● Les systèmes ABS, VSC ou TRC fonctionnent.
● Le levier de vitesses est mis sur R lors de la détection de la place de stationnement.
● Le levier de vitesses est mis sur R et le véhicule recule de 1 m (3 ft.) ou plus après
qu'une place de stationnement a été détectée et avant que le signal sonore ne se
déclenche.
● Le volant est actionné manuellement pendant le braquage automatique.
● Il faut plus de 6 minutes pour que le braquage automatique commence après que la
commande du simple-IPA a été activée et que le levier de vitesses a été mis sur R.
● Le levier de vitesses est placé sur une autre position que R après le démarrage du
pilotage automatique et avant que le véhicule ne pénètre dans une place de station-
nement.
● Il faut plus de 6 minutes pour terminer le stationnement après que le levier de vites-
ses a été mis sur R et que le braquage automatique a commencé.
● Le temps total d'arrêt écoulé pendant le braquage automatique dépasse 2 minutes.
■ Fonction de reprise du simple-IPA
Si le simple-IPA est désactivé en raison de l'une des actions suivantes, le fonctionne-
ment du simple-IPA peut être repris en appuyant sur la commande du simple-IPA,
selon certaines conditions, comme par exemple si le véhicule est en position d'arrêt et
que le volant est tourné.
●Le volant est actionné manuellement pendant le braquage automatique.
● La vitesse du véhicule dépasse 6 km/h (3 mph) pendant le braquage automatique.
● Le levier de vitesses est placé sur une autre position que R après le démarrage du
braquage automatique et avant que le véhicule ne pénètre dans une place de sta-
tionnement.
Si la manœuvre ne reprend pas, garez le véhicule manuellement ou détectez une
autre place de stationnement.

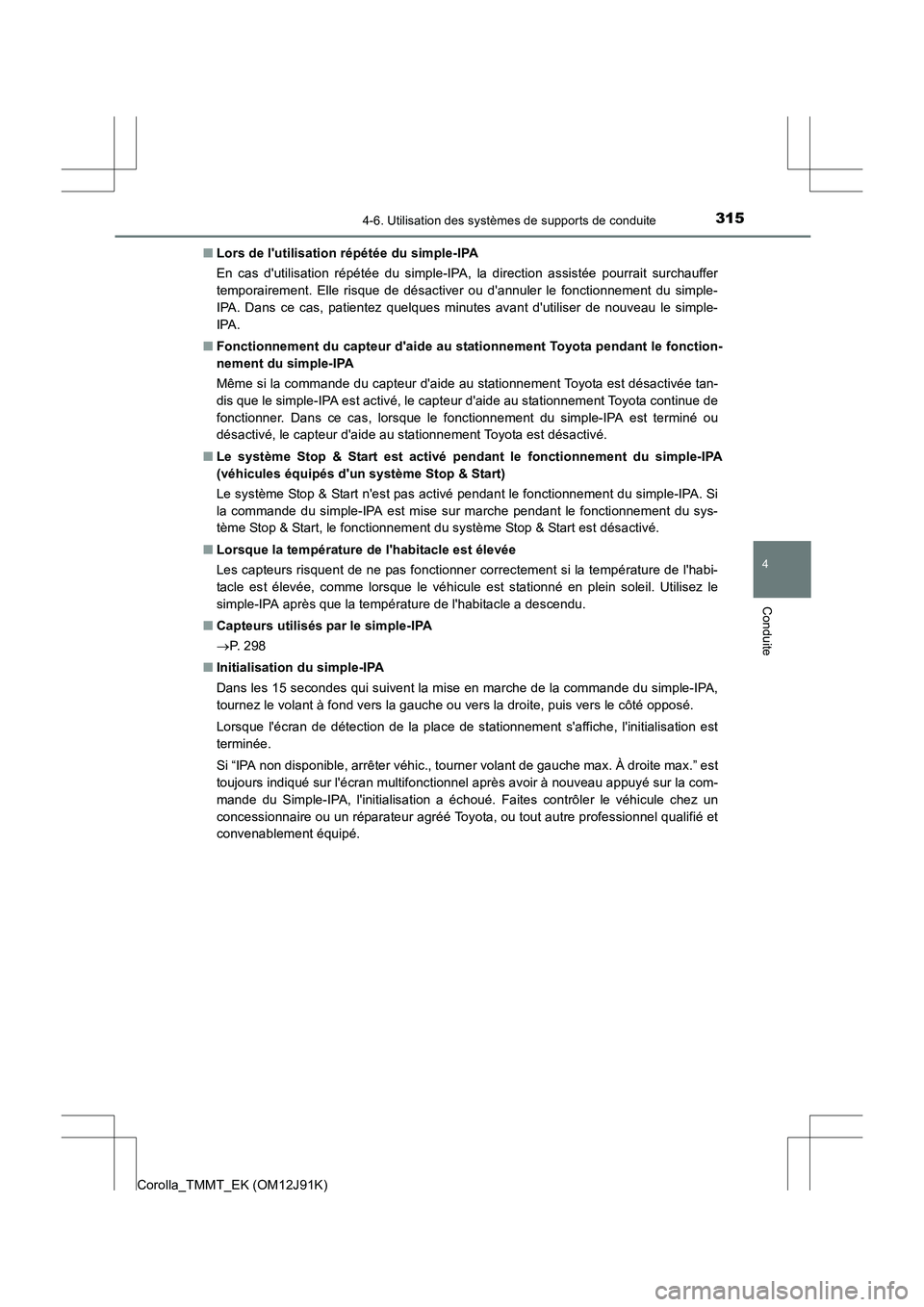

3154-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)■
Lors de l'utilisation répétée du simple-IPA
En cas d'utilisation répétée du simple-IPA, la direction assistée pourrait surchauffer
temporairement. Elle risque de désactiver ou d'annuler le fonctionnement du simple-
IPA. Dans ce cas, patientez quelques minutes avant d'utiliser de nouveau le simple-
IPA.
■ Fonctionnement du capteur d'aide au stationnement Toyota pendant le fonction-
nement du simple-IPA
Même si la commande du capteur d'aide au stationnement Toyota est désactivée tan-
dis que le simple-IPA est activé, le capteur d'aide au stationnement Toyota continue de
fonctionner. Dans ce cas, lorsque le fonctionnement du simple-IPA est terminé ou
désactivé, le capteur d'aide au stationnement Toyota est désactivé.
■ Le système Stop & Start est activé pendant le fonctionnement du simple-IPA
(véhicules équipés d'un système Stop & Start)
Le système Stop & Start n'est pas activé pendant le fonctionnement du simple-IPA. Si
la commande du simple-IPA est mise sur marche pendant le fonctionnement du sys-
tème Stop & Start, le fonctionnement du système Stop & Start est désactivé.
■ Lorsque la température de l'habitacle est élevée
Les capteurs risquent de ne pas fonctionner correctement si la température de l'habi-
tacle est élevée, comme lorsque le véhicule est stationné en plein soleil. Utilisez le
simple-IPA après que la température de l'habitacle a descendu.
■ Capteurs utilisés par le simple-IPA
→P. 2 9 8
■ Initialisation du simple-IPA
Dans les 15 secondes qui suivent la mise en marche de la commande du simple-IPA,
tournez le volant à fond vers la gauche ou vers la droite, puis vers le côté opposé.
Lorsque l'écran de détection de la place de stationnement s'affiche, l'initialisation est
terminée.
Si “IPA non disponible, arrêter véhic., tourner volant de gauche max. À droite max.” est
toujours indiqué sur l'écran multifonctionnel après avoir à nouveau appuyé sur la com-
mande du Simple-IPA, l'initialisation a échoué. Faites contrôler le véhicule chez un
concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et
convenablement équipé.

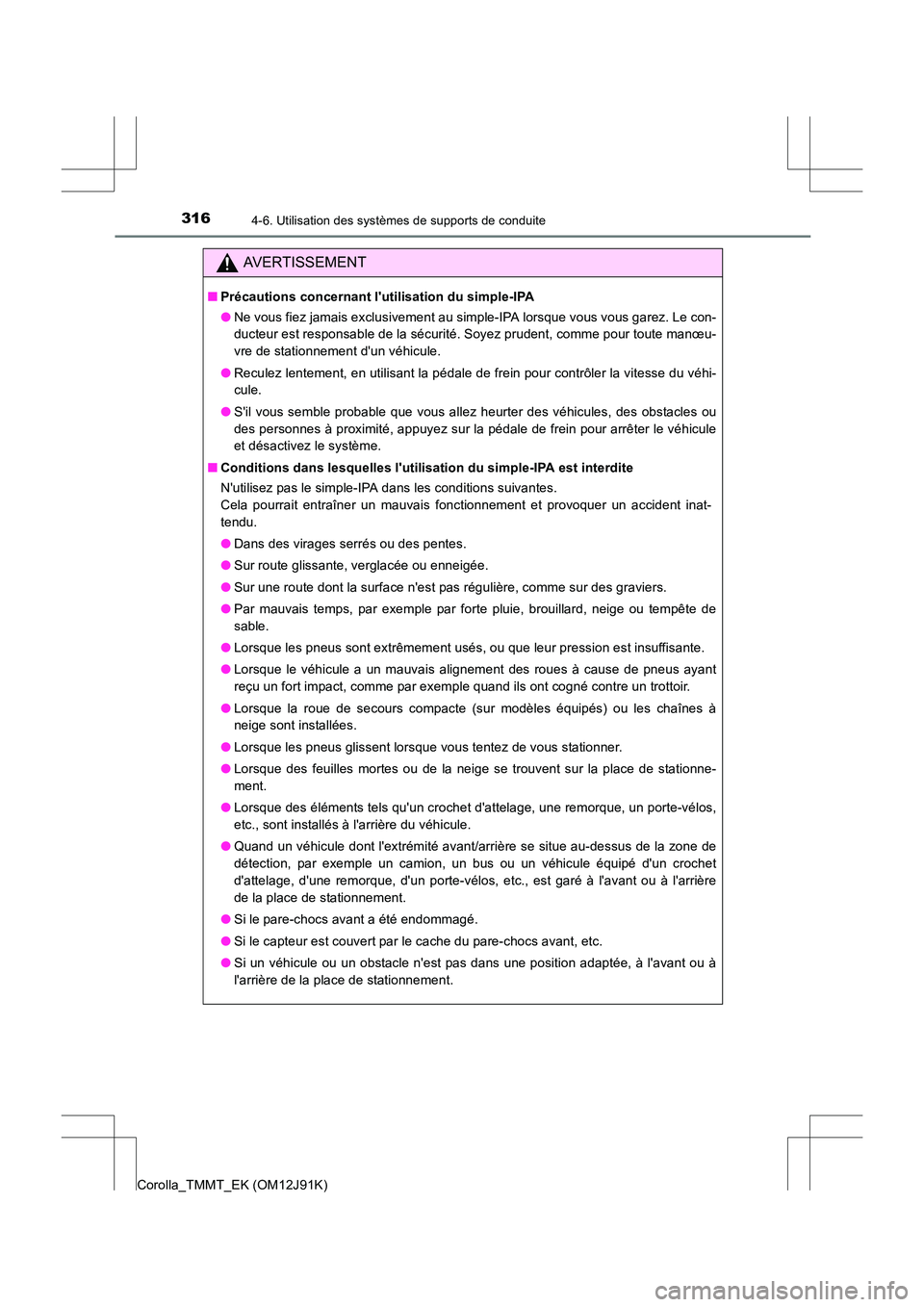

3164-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)
AVERTISSEMENT
■Précautions concernant l'utilisation du simple-IPA
●Ne vous fiez jamais exclusivement au simple-IPA lorsque vous vous garez. Le con-
ducteur est responsable de la sécurité. Soyez prudent, comme pour toute manœu-
vre de stationnement d'un véhicule.
● Reculez lentement, en utilisant la pédale de frein pour contrôler la vitesse du véhi-
cule.
● S'il vous semble probable que vous allez heurter des véhicules, des obstacles ou
des personnes à proximité, appuyez sur la pédale de frein pour arrêter le véhicule
et désactivez le système.
■ Conditions dans lesquelles l'utilisation du simple-IPA est interdite
N'utilisez pas le simple-IPA dans les conditions suivantes.
Cela pourrait entraîner un mauvais fonctionnement et provoquer un accident inat-
tendu.
●Dans des virages serrés ou des pentes.
● Sur route glissante, verglacée ou enneigée.
● Sur une route dont la surface n'est pas régulière, comme sur des graviers.
● Par mauvais temps, par exemple par forte pluie, brouillard, neige ou tempête de
sable.
● Lorsque les pneus sont extrêmement usés, ou que leur pression est insuffisante.
● Lorsque le véhicule a un mauvais alignement des roues à cause de pneus ayant
reçu un fort impact, comme par exemple quand ils ont cogné contre un trottoir.
● Lorsque la roue de secours compacte (sur modèles équipés) ou les chaînes à
neige sont installées.
● Lorsque les pneus glissent lorsque vous tentez de vous stationner.
● Lorsque des feuilles mortes ou de la neige se trouvent sur la place de stationne-
ment.
● Lorsque des éléments tels qu'un crochet d'attelage, une remorque, un porte-vélos,
etc., sont installés à l'arrière du véhicule.
● Quand un véhicule dont l'extrémité avant/arrière se situe au-dessus de la zone de
détection, par exemple un camion, un bus ou un véhicule équipé d'un crochet
d'attelage, d'une remorque, d'un porte-vélos, etc., est garé à l'avant ou à l'arrière
de la place de stationnement.
● Si le pare-chocs avant a été endommagé.
● Si le capteur est couvert par le cache du pare-chocs avant, etc.
● Si un véhicule ou un obstacle n'est pas dans une position adaptée, à l'avant ou à
l'arrière de la place de stationnement.

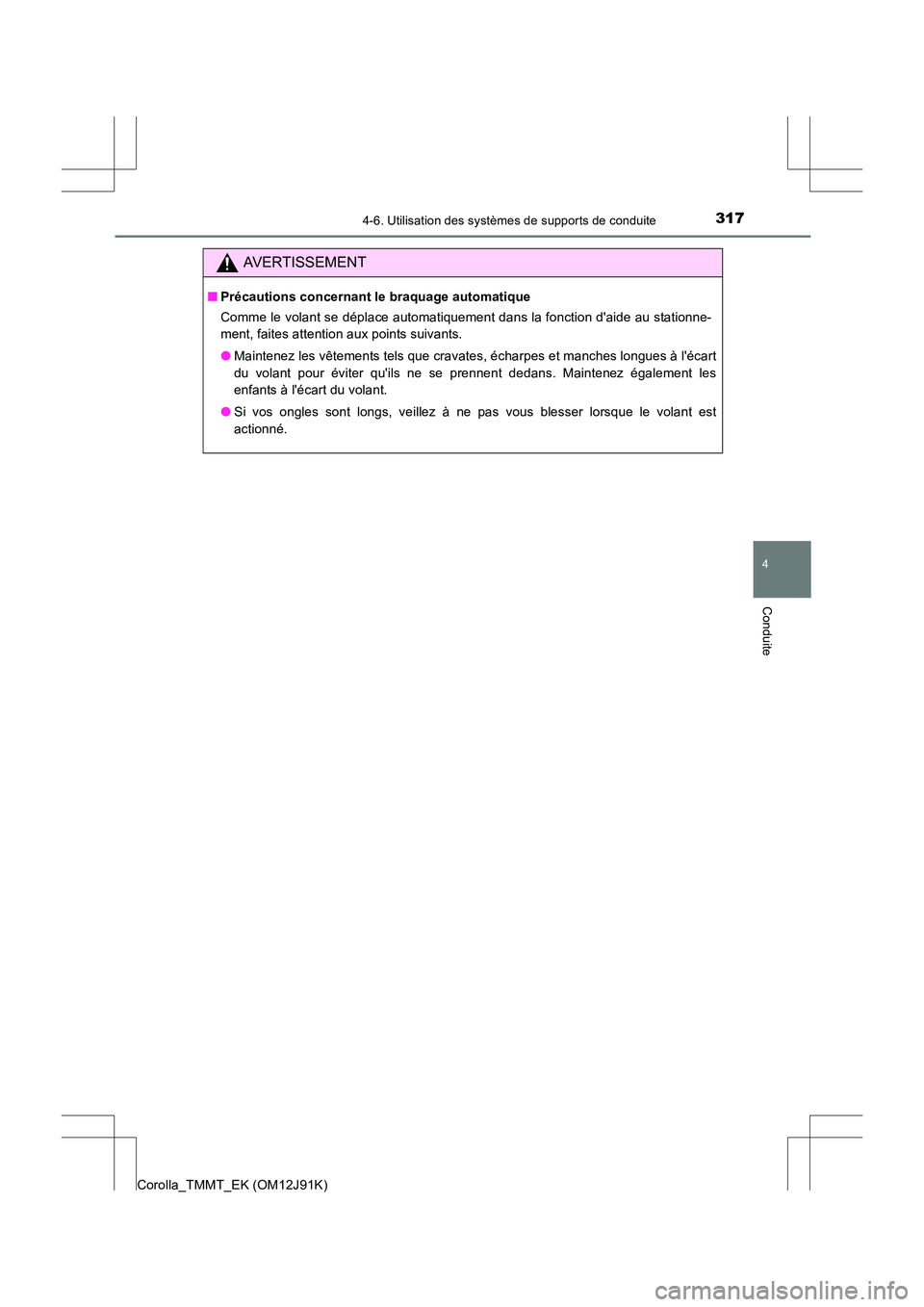

3174-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)
AVERTISSEMENT
■Précautions concernant le braquage automatique
Comme le volant se déplace automatiquement dans la fonction d'aide au stationne-
ment, faites attention aux points suivants.
●Maintenez les vêtements tels que cravates, écharpes et manches longues à l'écart
du volant pour éviter qu'ils ne se prennent dedans. Maintenez également les
enfants à l'écart du volant.
● Si vos ongles sont longs, veillez à ne pas vous blesser lorsque le volant est
actionné.

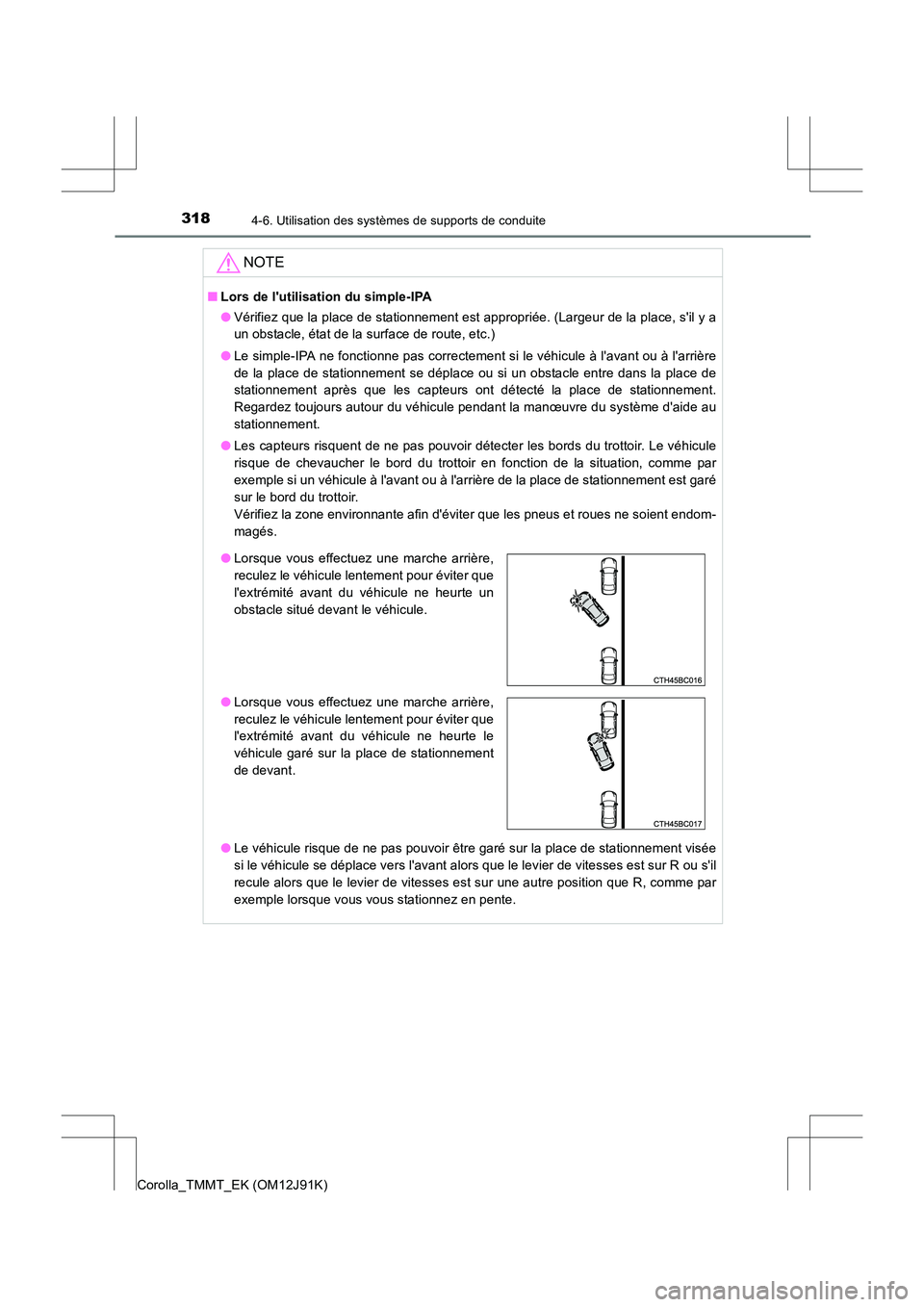

3184-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)
NOTE
■Lors de l'utilisation du simple-IPA
●Vérifiez que la place de stationnement est appropriée. (Largeur de la place, s'il y a
un obstacle, état de la surface de route, etc.)
● Le simple-IPA ne fonctionne pas correctement si le véhicule à l'avant ou à l'arrière
de la place de stationnement se déplace ou si un obstacle entre dans la place de
stationnement après que les capteurs ont détecté la place de stationnement.
Regardez toujours autour du véhicule pendant la manœuvre du système d'aide au
stationnement.
● Les capteurs risquent de ne pas pouvoir détecter les bords du trottoir. Le véhicule
risque de chevaucher le bord du trottoir en fonction de la situation, comme par
exemple si un véhicule à l'avant ou à l'arrière de la place de stationnement est garé
sur le bord du trottoir.
Vérifiez la zone environnante afin d'éviter que les pneus et roues ne soient endom-
magés.
● Le véhicule risque de ne pas pouvoir être garé sur la place de stationnement visée
si le véhicule se déplace vers l'avant alors que le levier de vitesses est sur R ou s'il
recule alors que le levier de vitesses est sur une autre position que R, comme par
exemple lorsque vous vous stationnez en pente.
●Lorsque vous effectuez une marche arrière,
reculez le véhicule lentement pour éviter que
l'extrémité avant du véhicule ne heurte un
obstacle situé devant le véhicule.
● Lorsque vous effectuez une marche arrière,
reculez le véhicule lentement pour éviter que
l'extrémité avant du véhicule ne heurte le
véhicule garé sur la place de stationnement
de devant.

3194-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)■

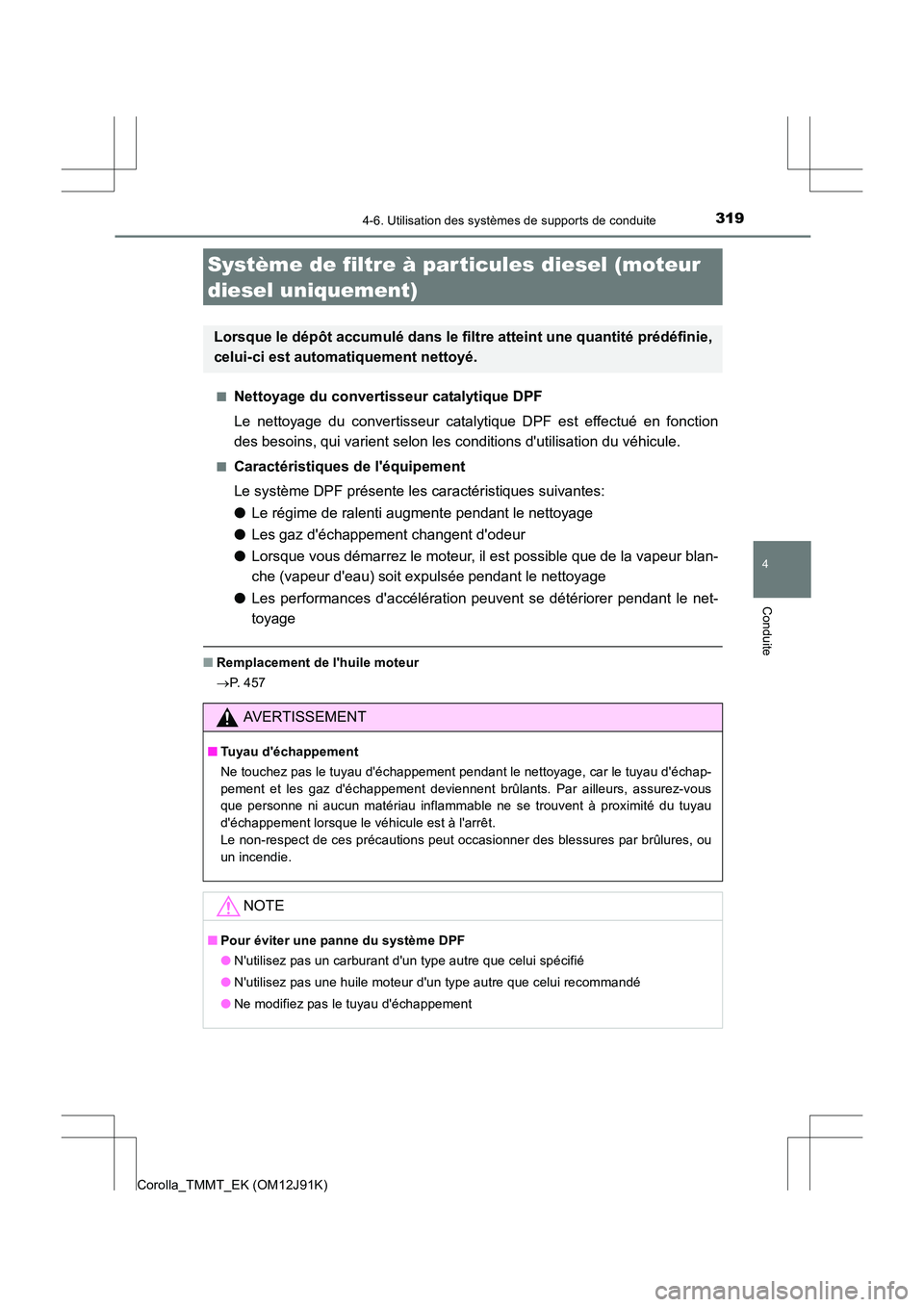

Nettoyage du convertisseur catalytique DPF
Le nettoyage du convertisseur catalytique DPF est effectué en fonction
des besoins, qui varient selon les conditions d'utilisation du véhicule.
■Caractéristiques de l'équipement
Le système DPF présente les caractéristiques suivantes:
●
Le régime de ralenti augmente pendant le nettoyage
● Les gaz d'échappement changent d'odeur
● Lorsque vous démarrez le moteur, il est possible que de la vapeur blan-
che (vapeur d'eau) soit expulsée pendant le nettoyage
● Les performances d'accélération peuvent se détériorer pendant le net-
toyage
■Remplacement de l'huile moteur
→P. 4 5 7
Système de filtre à particules diesel (moteur
diesel uniquement)
Lorsque le dépôt accumulé dans le filt re atteint une quantité prédéfinie,
celui-ci est automatiquement nettoyé.
AVERTISSEMENT
■ Tuyau d'échappement
Ne touchez pas le tuyau d'échappement pendant le nettoyage, car le tuyau d'échap-
pement et les gaz d'échappement deviennent brûlants. Par ailleurs, assurez-vous
que personne ni aucun matériau inflammable ne se trouvent à proximité du tuyau
d'échappement lorsque le véhicule est à l'arrêt.
Le non-respect de ces précautions peut occasionner des blessures par brûlures, ou
un incendie.
NOTE
■Pour éviter une panne du système DPF
●N'utilisez pas un carburant d'un type autre que celui spécifié
● N'utilisez pas une huile moteur d'un type autre que celui recommandé
● Ne modifiez pas le tuyau d'échappement

3204-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

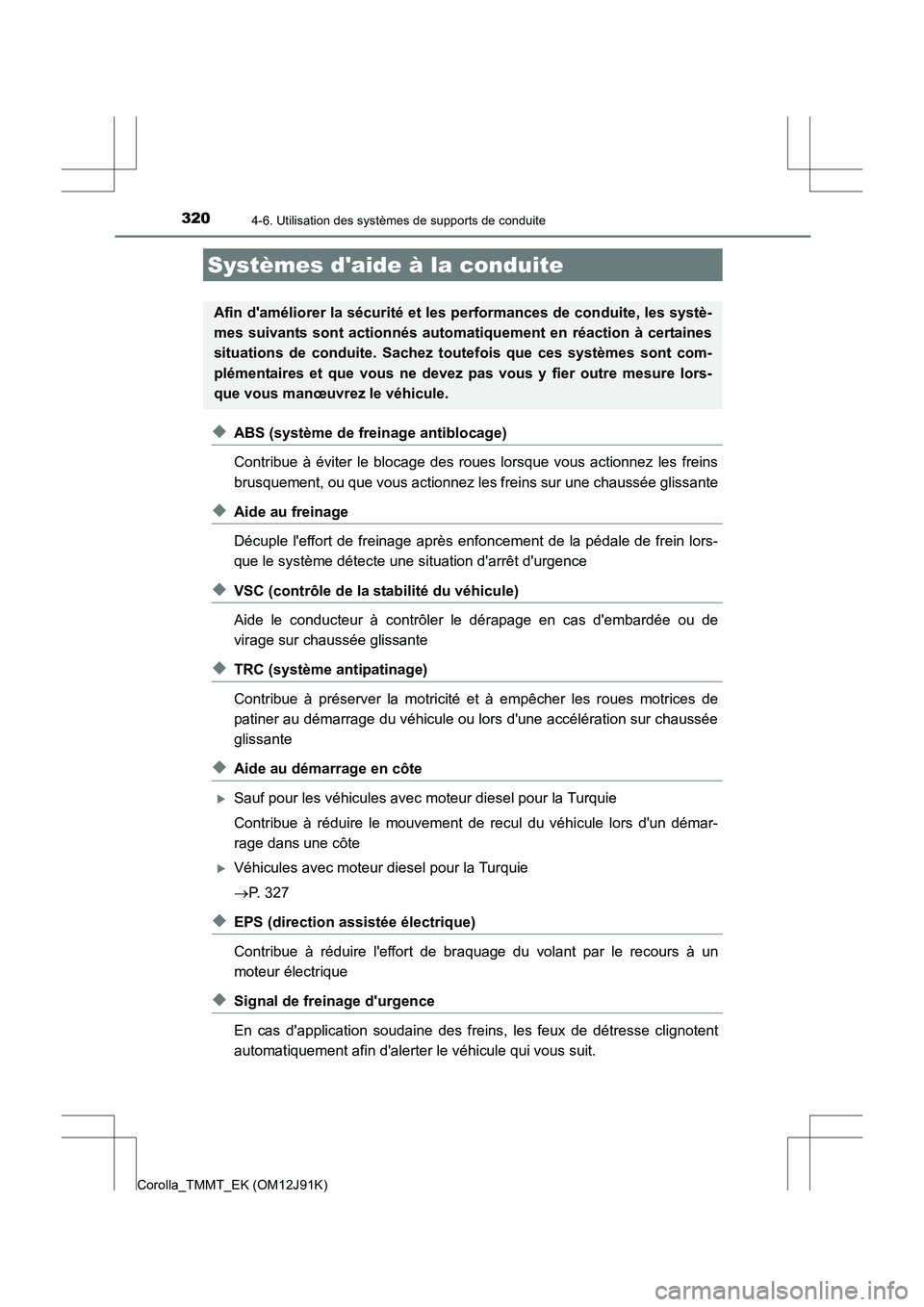

◆ABS (système de freinage antiblocage)
Contribue à éviter le blocage des roues lorsque vous actionnez les freins
brusquement, ou que vous actionnez les freins sur une chaussée glissante
◆Aide au freinage
Décuple l'effort de freinage après enfoncement de la pédale de frein lors-
que le système détecte une situation d'arrêt d'urgence
◆VSC (contrôle de la stabilité du véhicule)
Aide le conducteur à contrôler le dérapage en cas d'embardée ou de
virage sur chaussée glissante
◆TRC (système antipatinage)
Contribue à préserver la motricité et à empêcher les roues motrices de
patiner au démarrage du véhicule ou lors d'une accélération sur chaussée
glissante
◆Aide au démarrage en côte
XSauf pour les véhicules avec mo teur diesel pour la Turquie
Contribue à réduire le mouvement de recul du véhicule lors d'un démar-
rage dans une côte
XVéhicules avec moteur diesel pour la Turquie
→ P. 327
◆EPS (direction assistée électrique)
Contribue à réduire l'effort de braquage du volant par le recours à un
moteur électrique
◆Signal de freinage d'urgence
En cas d'application soudaine des freins, les feux de détresse clignotent
automatiquement afin d'alerter le véhicule qui vous suit.
Systèmes d'aide à la conduite
Afin d'améliorer la sécurité et l es performances de conduite, les systè-
mes suivants sont actionnés automa tiquement en réaction à certaines
situations de conduite. Sachez toutefois que ces systèmes sont com-
plémentaires et que vous ne devez pas vous y fier outre mesure lors-
que vous manœuvrez le véhicule.
