TOYOTA COROLLA 2017 Manuel du propriétaire (in French)

3014-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)■

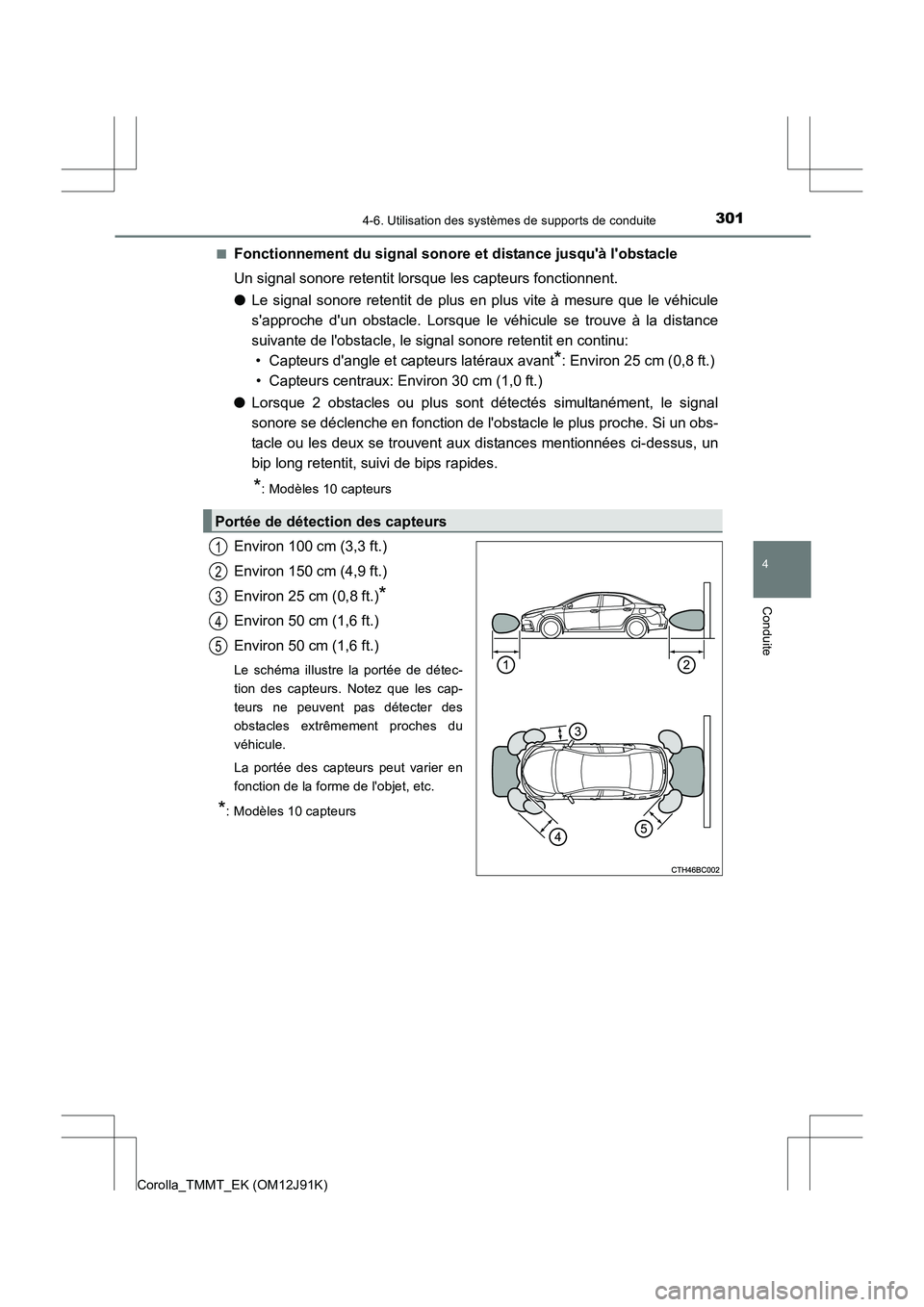

Fonctionnement du signal sonore et distance jusqu'à l'obstacle
Un signal sonore retentit lorsque les capteurs fonctionnent.
●
Le signal sonore retentit de plus en plus vite à mesure que le véhicule
s'approche d'un obstacle. Lorsque le véhicule se trouve à la distance
suivante de l'obstacle, le signal sonore retentit en continu:
• Capteurs d'angle et capteurs latéraux avant
*: Environ 25 cm (0,8 ft.)
• Capteurs centraux: Environ 30 cm (1,0 ft.)
● Lorsque 2 obstacles ou plus sont détectés simultanément, le signal
sonore se déclenche en fonction de l'obstacle le plus proche. Si un obs-
tacle ou les deux se trouvent aux distances mentionnées ci-dessus, un
bip long retentit, suivi de bips rapides.
*: Modèles 10 capteurs
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 25 cm (0,8 ft.)
*
Environ 50 cm (1,6 ft.)
Environ 50 cm (1,6 ft.)
Le schéma illustre la portée de détec-
tion des capteurs. Notez que les cap-
teurs ne peuvent pas détecter des
obstacles extrêmement proches du
véhicule.
La portée des capteurs peut varier en
fonction de la forme de l'objet, etc.
*: Modèles 10 capteurs
Portée de détection des capteurs
1
2
3
4
5

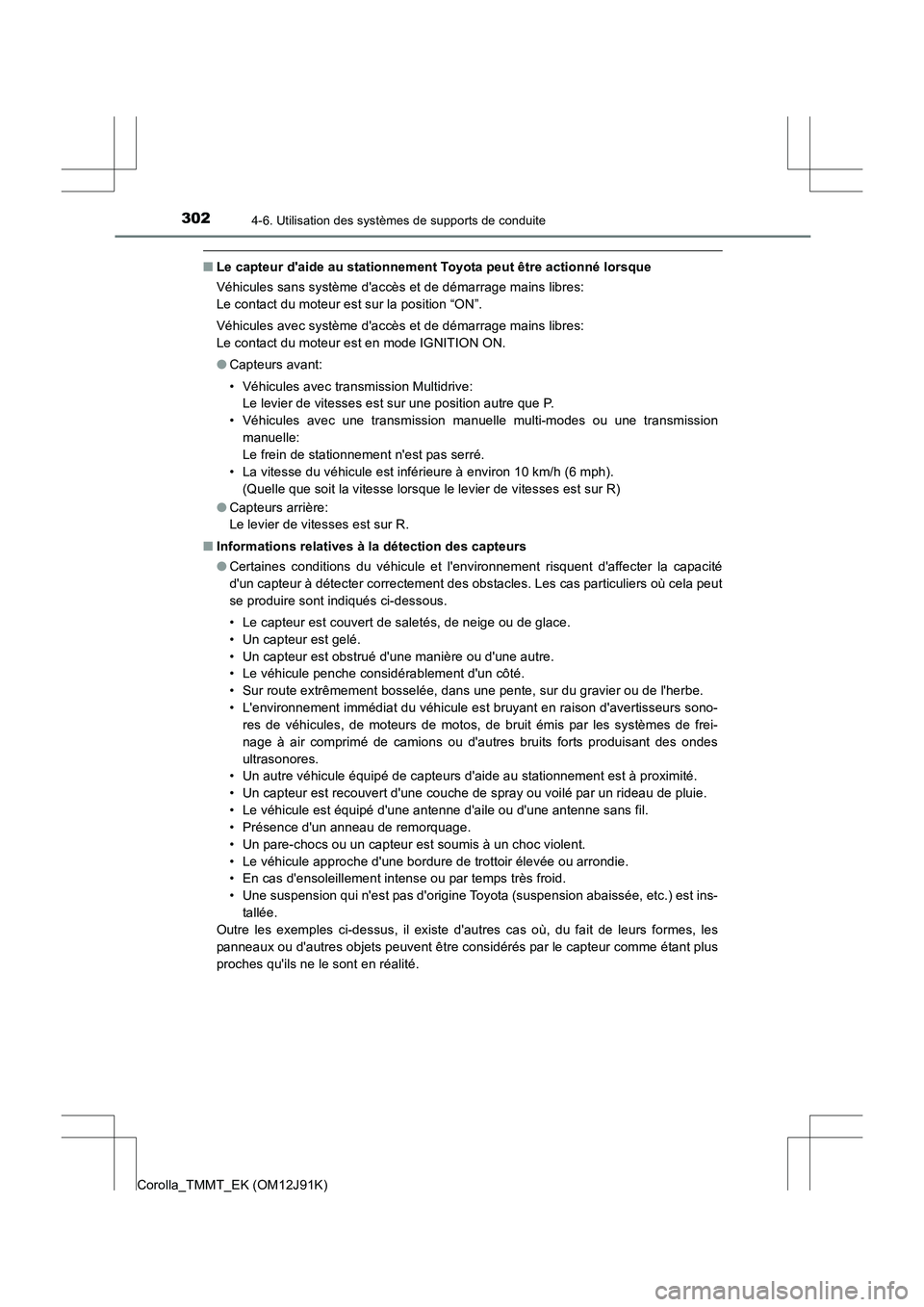

3024-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)
■Le capteur d'aide au stationnement Toyota peut être actionné lorsque
Véhicules sans système d'accès et de démarrage mains libres:
Le contact du moteur est sur la position “ON”.
Véhicules avec système d'accès et de démarrage mains libres:
Le contact du moteur est en mode IGNITION ON.
●Capteurs avant:
• Véhicules avec transmission Multidrive:
Le levier de vitesses est sur une position autre que P.
• Véhicules avec une transmission manuelle multi-modes ou une transmission manuelle:
Le frein de stationnement n'est pas serré.
• La vitesse du véhicule est inférieure à environ 10 km/h (6 mph). (Quelle que soit la vitesse lorsque le levier de vitesses est sur R)
● Capteurs arrière:
Le levier de vitesses est sur R.
■ Informations relatives à la détection des capteurs
●Certaines conditions du véhicule et l'environnement risquent d'affecter la capacité
d'un capteur à détecter correctement des obstacles. Les cas particuliers où cela peut
se produire sont indiqués ci-dessous.
• Le capteur est couvert de saletés, de neige ou de glace.
• Un capteur est gelé.
• Un capteur est obstrué d'une manière ou d'une autre.
• Le véhicule penche considérablement d'un côté.
• Sur route extrêmement bosselée, dans une pente, sur du gravier ou de l'herbe.
• L'environnement immédiat du véhicule est bruyant en raison d'avertisseurs sono-
res de véhicules, de moteurs de motos, de bruit émis par les systèmes de frei-
nage à air comprimé de camions ou d'autres bruits forts produisant des ondes
ultrasonores.
• Un autre véhicule équipé de capteurs d'aide au stationnement est à proximité.
• Un capteur est recouvert d'une couche de spray ou voilé par un rideau de pluie.
• Le véhicule est équipé d'une antenne d'aile ou d'une antenne sans fil.
• Présence d'un anneau de remorquage.
• Un pare-chocs ou un capteur est soumis à un choc violent.
• Le véhicule approche d'une bordure de trottoir élevée ou arrondie.
• En cas d'ensoleillement intense ou par temps très froid.
• Une suspension qui n'est pas d'origine Toyota (suspension abaissée, etc.) est ins-
tallée.
Outre les exemples ci-dessus, il existe d'autres cas où, du fait de leurs formes, les
panneaux ou d'autres objets peuvent être considérés par le capteur comme étant plus
proches qu'ils ne le sont en réalité.

3034-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)●

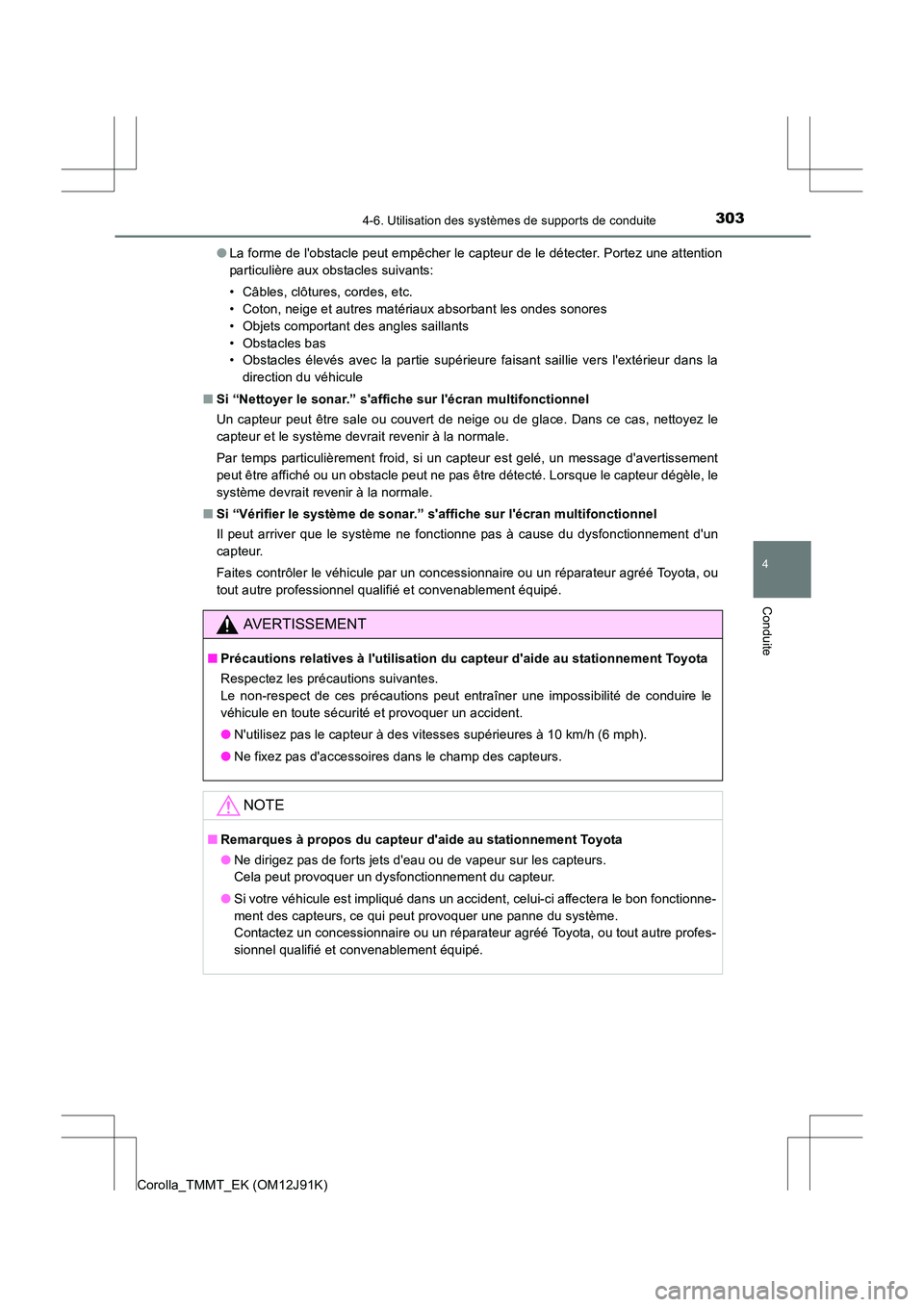

La forme de l'obstacle peut empêcher le capteur de le détecter. Portez une attention
particulière aux obstacles suivants:
• Câbles, clôtures, cordes, etc.
• Coton, neige et autres matériaux absorbant les ondes sonores
• Objets comportant des angles saillants
• Obstacles bas
• Obstacles élevés avec la partie supérieure faisant saillie vers l'extérieur dans la
direction du véhicule
■ Si “Nettoyer le sonar.” s'affiche sur l'écran multifonctionnel
Un capteur peut être sale ou couvert de neige ou de glace. Dans ce cas, nettoyez le
capteur et le système devrait revenir à la normale.
Par temps particulièrement froid, si un capteur est gelé, un message d'avertissement
peut être affiché ou un obstacle peut ne pas être détecté. Lorsque le capteur dégèle, le
système devrait revenir à la normale.
■ Si “Vérifier le système de sonar.” s'affiche sur l'écran multifonctionnel
Il peut arriver que le système ne fonctionne pas à cause du dysfonctionnement d'un
capteur.
Faites contrôler le véhicule par un concessionnaire ou un réparateur agréé Toyota, ou
tout autre professionnel qualifié et convenablement équipé.
AVERTISSEMENT
■Précautions relatives à l'utilisation du capteur d'aide au stationnement Toyota
Respectez les précautions suivantes.
Le non-respect de ces précautions peut entraîner une impossibilité de conduire le
véhicule en toute sécurité et provoquer un accident.
●N'utilisez pas le capteur à des vitesses supérieures à 10 km/h (6 mph).
● Ne fixez pas d'accessoires dans le champ des capteurs.
NOTE
■Remarques à propos du capteur d'aide au stationnement Toyota
●Ne dirigez pas de forts jets d'eau ou de vapeur sur les capteurs.
Cela peut provoquer un dysfonctionnement du capteur.
● Si votre véhicule est impliqué dans un accident, celui-ci affectera le bon fonctionne-
ment des capteurs, ce qui peut provoquer une panne du système.
Contactez un concessionnaire ou un réparateur agréé Toyota, ou tout autre profes-
sionnel qualifié et convenablement équipé.

3044-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

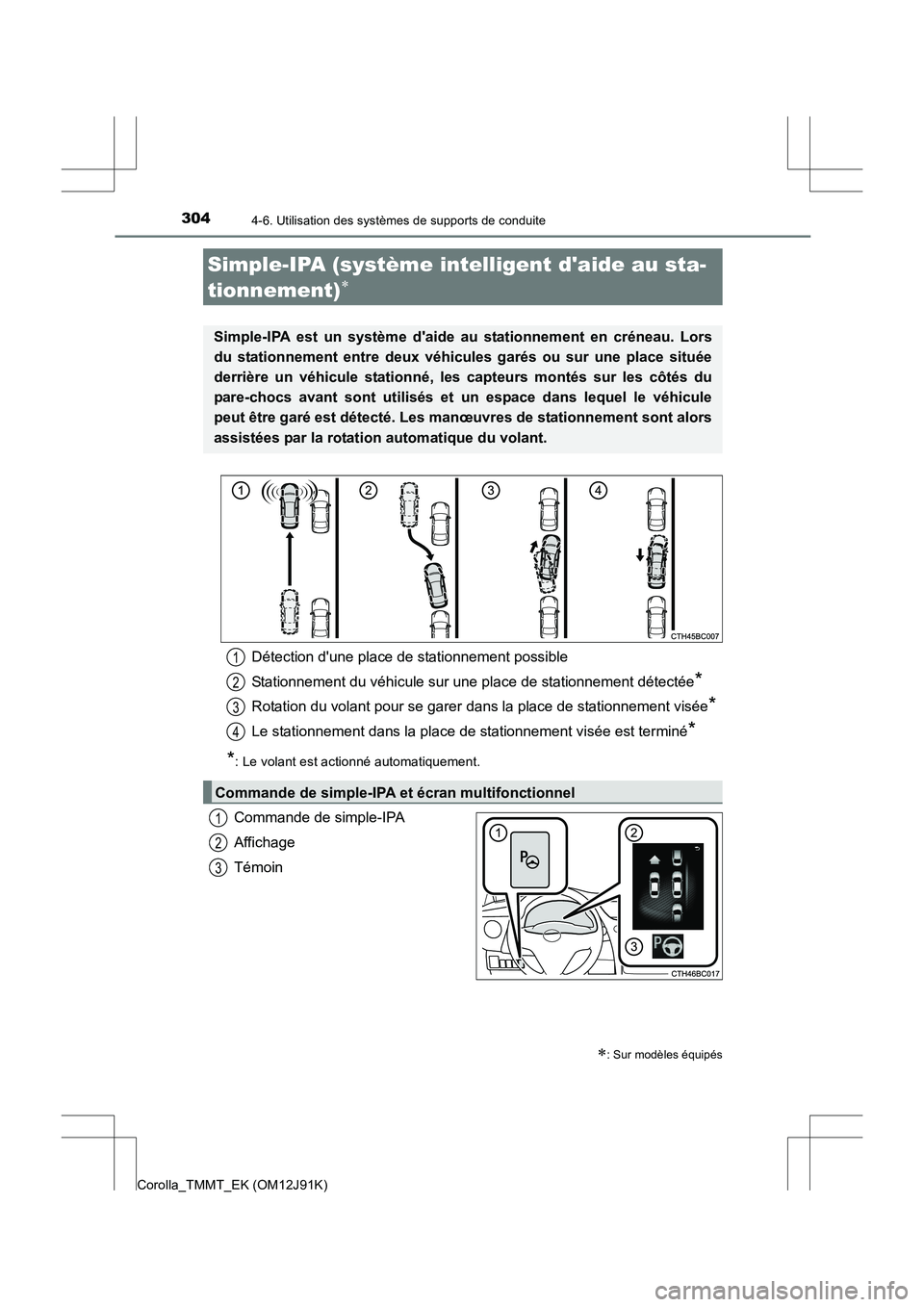

Commande de simple-IPA
Affichage
Témoin
Simple-IPA (système intelligent d'aide au sta-
tionnement)
∗
∗: Sur modèles équipés
Simple-IPA est un système d'aide au stationnement en créneau. Lors
du stationnement entre deux véhic ules garés ou sur une place située
derrière un véhicule stationné, l es capteurs montés sur les côtés du
pare-chocs avant sont utilisés et un espace dans lequel le véhicule
peut être garé est détecté. Les ma nœuvres de stationnement sont alors
assistées par la rotation automatique du volant.
Détection d'une place de stationnement possible
Stationnement du véhicule sur une place de stationnement détectée
*
Rotation du volant pour se garer dans la place de stationnement visée*
Le stationnement dans la place de stationnement visée est terminé*
*
: Le volant est actionné automatiquement.
Commande de simple-IPA et écran multifonctionnel
1
2
3
4
1
2
3

3054-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)

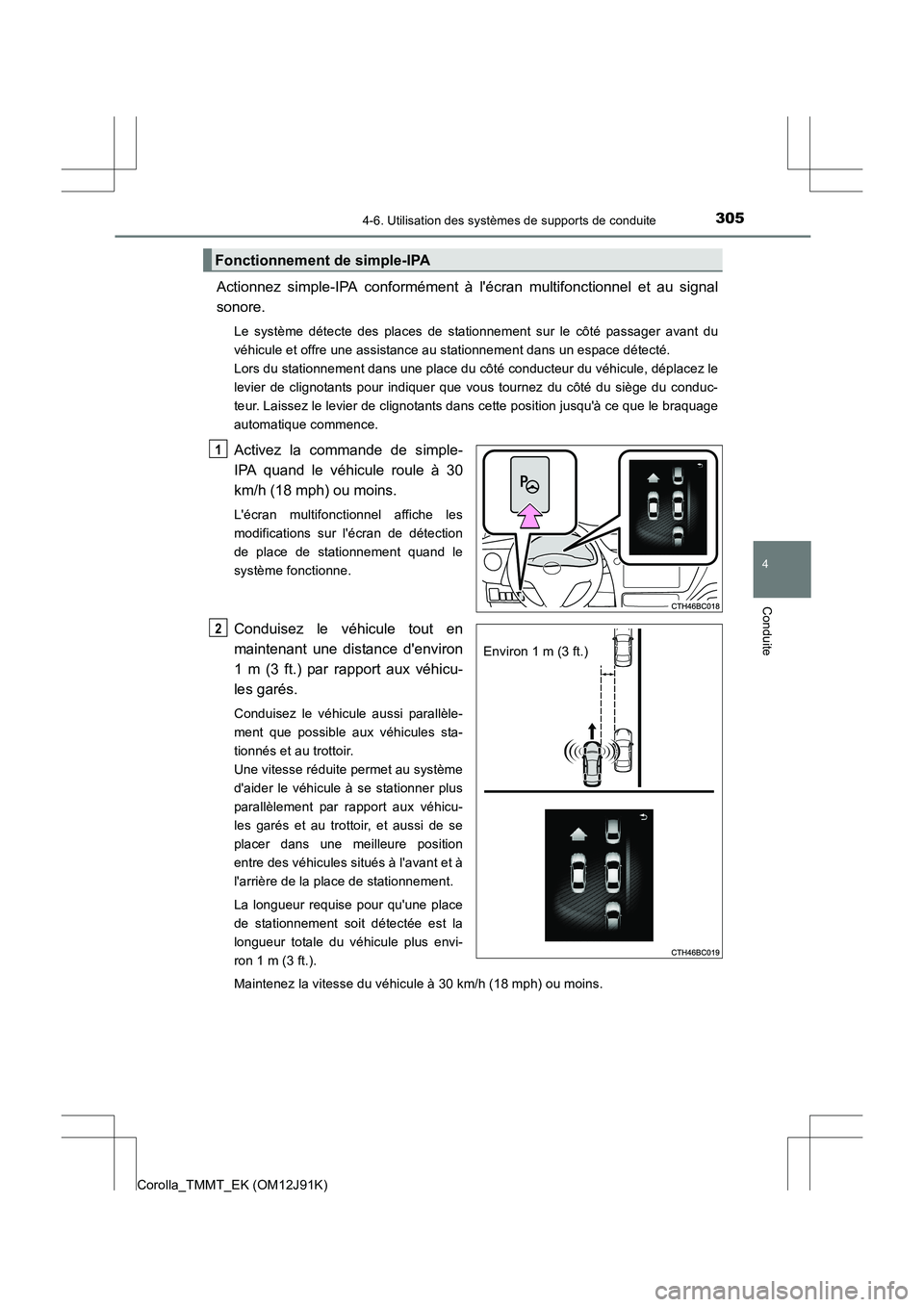

Actionnez simple-IPA conformément à l'écran multifonctionnel et au signal
sonore.
Le système détecte des places de stationnement sur le côté passager avant du
véhicule et offre une assistance au stationnement dans un espace détecté.
Lors du stationnement dans une place du côté conducteur du véhicule, déplacez le
levier de clignotants pour indiquer que vous tournez du côté du siège du conduc-
teur. Laissez le levier de clignotants dans cette position jusqu'à ce que le braquage
automatique commence.
Activez la commande de simple-
IPA quand le véhicule roule à 30
km/h (18 mph) ou moins.
L'écran multifonctionnel affiche les
modifications sur l'écran de détection
de place de stationnement quand le
système fonctionne.
Conduisez le véhicule tout en
maintenant une distance d'environ
1 m (3 ft.) par rapport aux véhicu-
les garés.
Conduisez le véhicule aussi parallèle-
ment que possible aux véhicules sta-
tionnés et au trottoir.
Une vitesse réduite permet au système
d'aider le véhicule à se stationner plus
parallèlement par rapport aux véhicu-
les garés et au trottoir, et aussi de se
placer dans une meilleure position
entre des véhicules situés à l'avant et à
l'arrière de la place de stationnement.
La longueur requise pour qu'une place
de stationnement soit détectée est la
longueur totale du véhicule plus envi-
ron 1 m (3 ft.).
Maintenez la vitesse du véhicule à 30 km/h (18 mph) ou moins.
Fonctionnement de simple-IPA
1
Environ 1 m (3 ft.)
2

3064-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

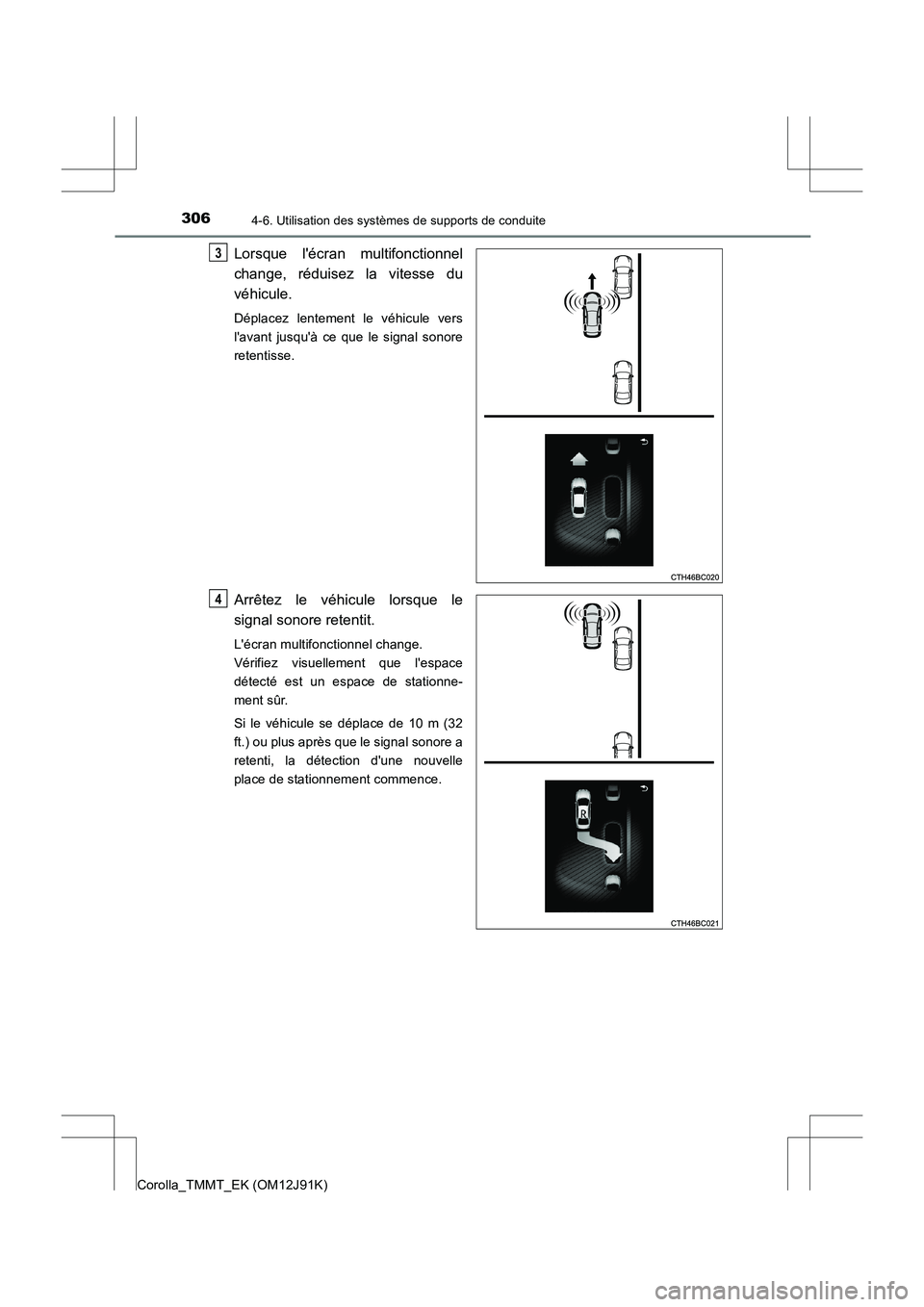

Lorsque l'écran multifonctionnel
change, réduisez la vitesse du
véhicule.
Déplacez lentement le véhicule vers
l'avant jusqu'à ce que le signal sonore
retentisse.
Arrêtez le véhicule lorsque le
signal sonore retentit.
L'écran multifonctionnel change.
Vérifiez visuellement que l'espace
détecté est un espace de stationne-
ment sûr.
Si le véhicule se déplace de 10 m (32
ft.) ou plus après que le signal sonore a
retenti, la détection d'une nouvelle
place de stationnement commence.
3
4

3074-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)
Placez le levier de vitesses sur R.
L'écran multifonctionnel change et le
braquage automatique commence. En
faisant attention à ne pas vous coincer
les mains sur le volant et à vérifier la
sécurité de la zone avoisinante, faites
reculer lentement le véhicule en utili-
sant les pédales d'accélérateur et de
frein. Pendant le braquage automati-
que, maintenez la vitesse du véhicule à
6 km/h (3 mph) ou moins.
Lorsque l'écran multifonctionnel
change, réduisez la vitesse du
véhicule.
Tout en vérifiant la sécurité de la zone
située à l'arrière du véhicule, reculez
lentement le véhicule.
5
6

3084-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

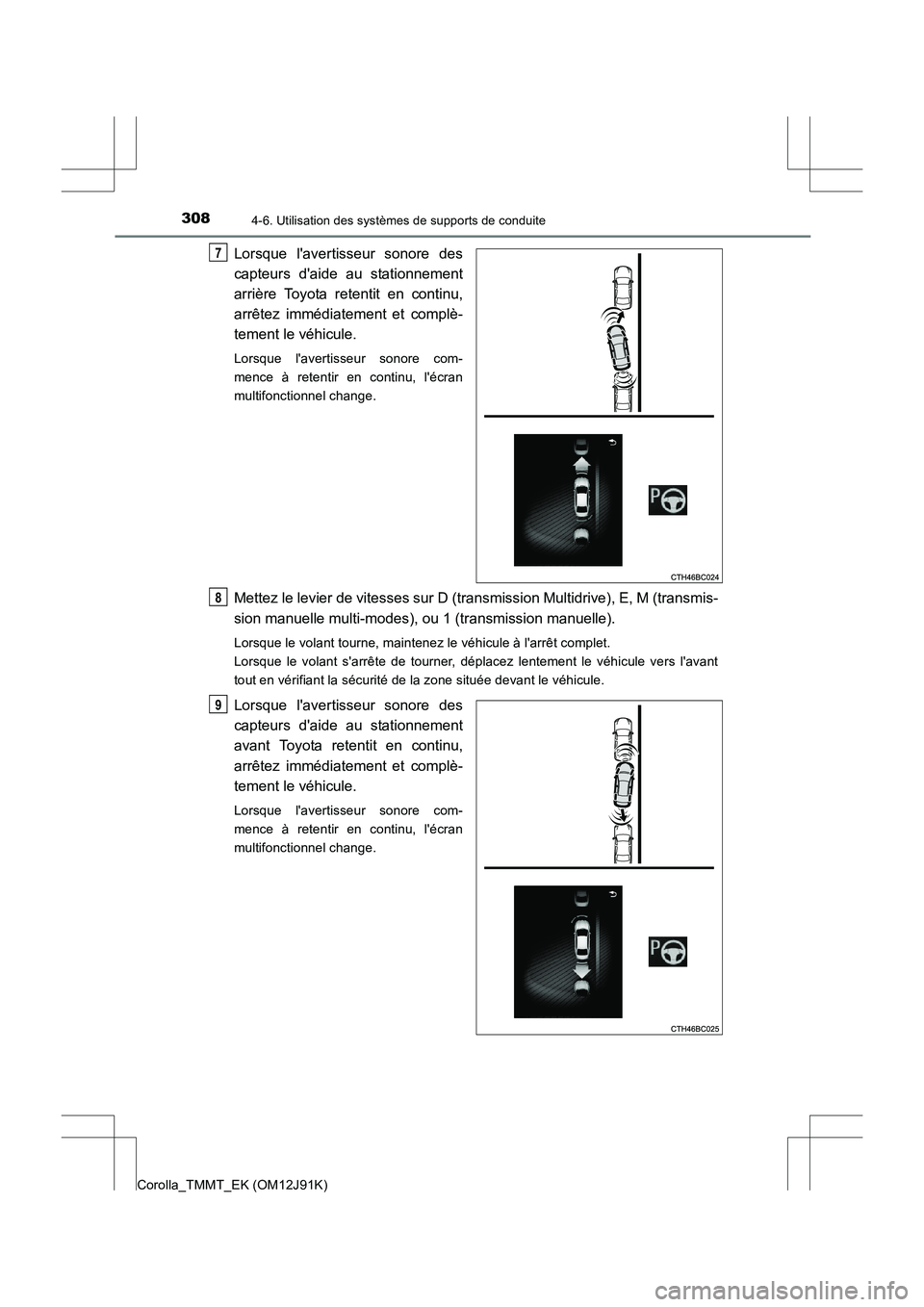

Lorsque l'avertisseur sonore des
capteurs d'aide au stationnement
arrière Toyota retentit en continu,
arrêtez immédiatement et complè-
tement le véhicule.
Lorsque l'avertisseur sonore com-
mence à retentir en continu, l'écran
multifonctionnel change.
Mettez le levier de vitesses sur D (transmission Multidrive), E, M (transmis-
sion manuelle multi-modes), ou 1 (transmission manuelle).
Lorsque le volant tourne, maintenez le véhicule à l'arrêt complet.
Lorsque le volant s'arrête de tourner, déplacez lentement le véhicule vers l'avant
tout en vérifiant la sécurité de la zone située devant le véhicule.
Lorsque l'avertisseur sonore des
capteurs d'aide au stationnement
avant Toyota retentit en continu,
arrêtez immédiatement et complè-
tement le véhicule.
Lorsque l'avertisseur sonore com-
mence à retentir en continu, l'écran
multifonctionnel change.
7
8
9

3094-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)

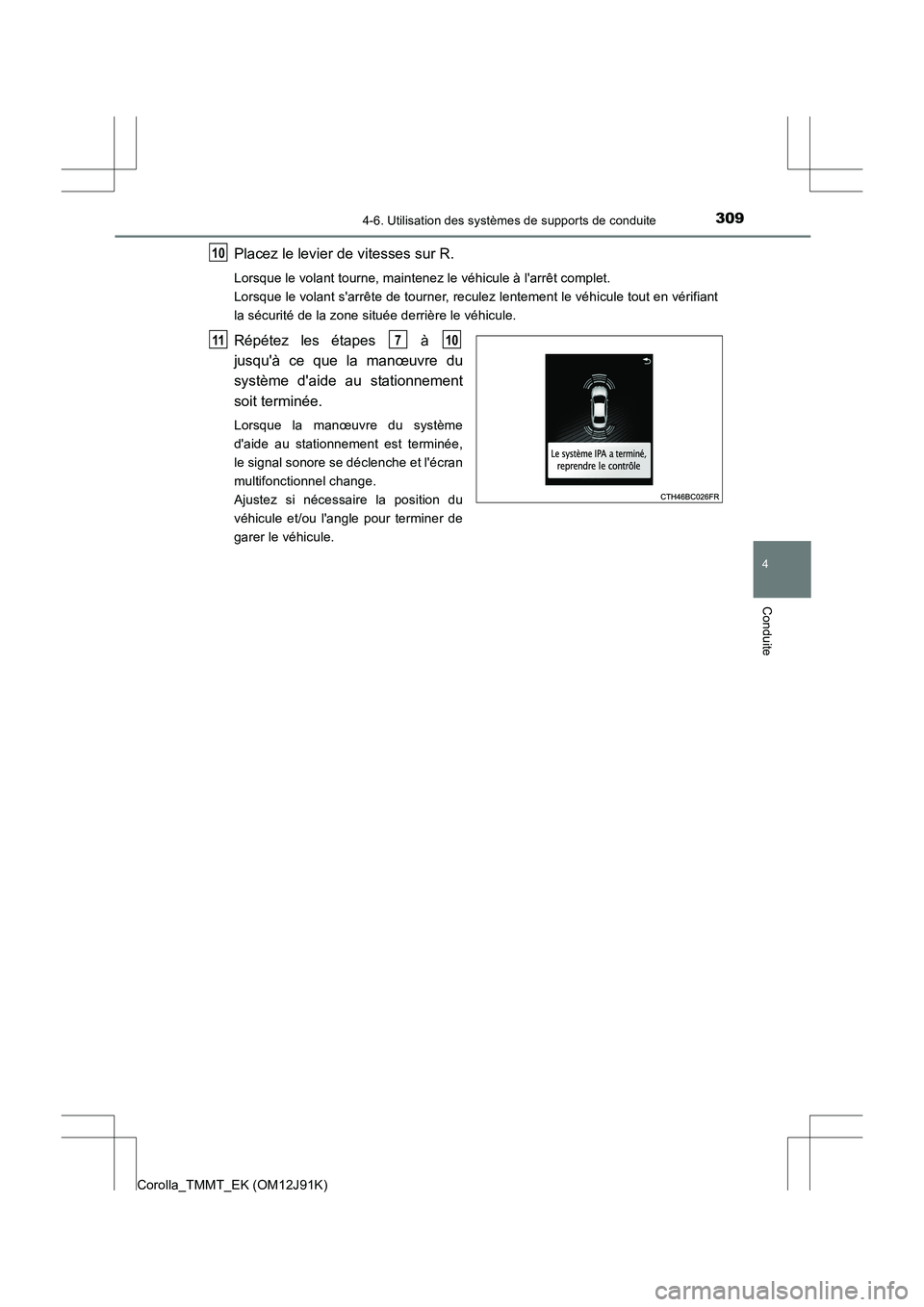

Placez le levier de vitesses sur R.
Lorsque le volant tourne, maintenez le véhicule à l'arrêt complet.
Lorsque le volant s'arrête de tourner, reculez lentement le véhicule tout en vérifiant
la sécurité de la zone située derrière le véhicule.
Répétez les étapes à
jusqu'à ce que la manœuvre du
système d'aide au stationnement
soit terminée.
Lorsque la manœuvre du système
d'aide au stationnement est terminée,
le signal sonore se déclenche et l'écran
multifonctionnel change.
Ajustez si nécessaire la position du
véhicule et/ou l'angle pour terminer de
garer le véhicule.
10
11710

3104-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

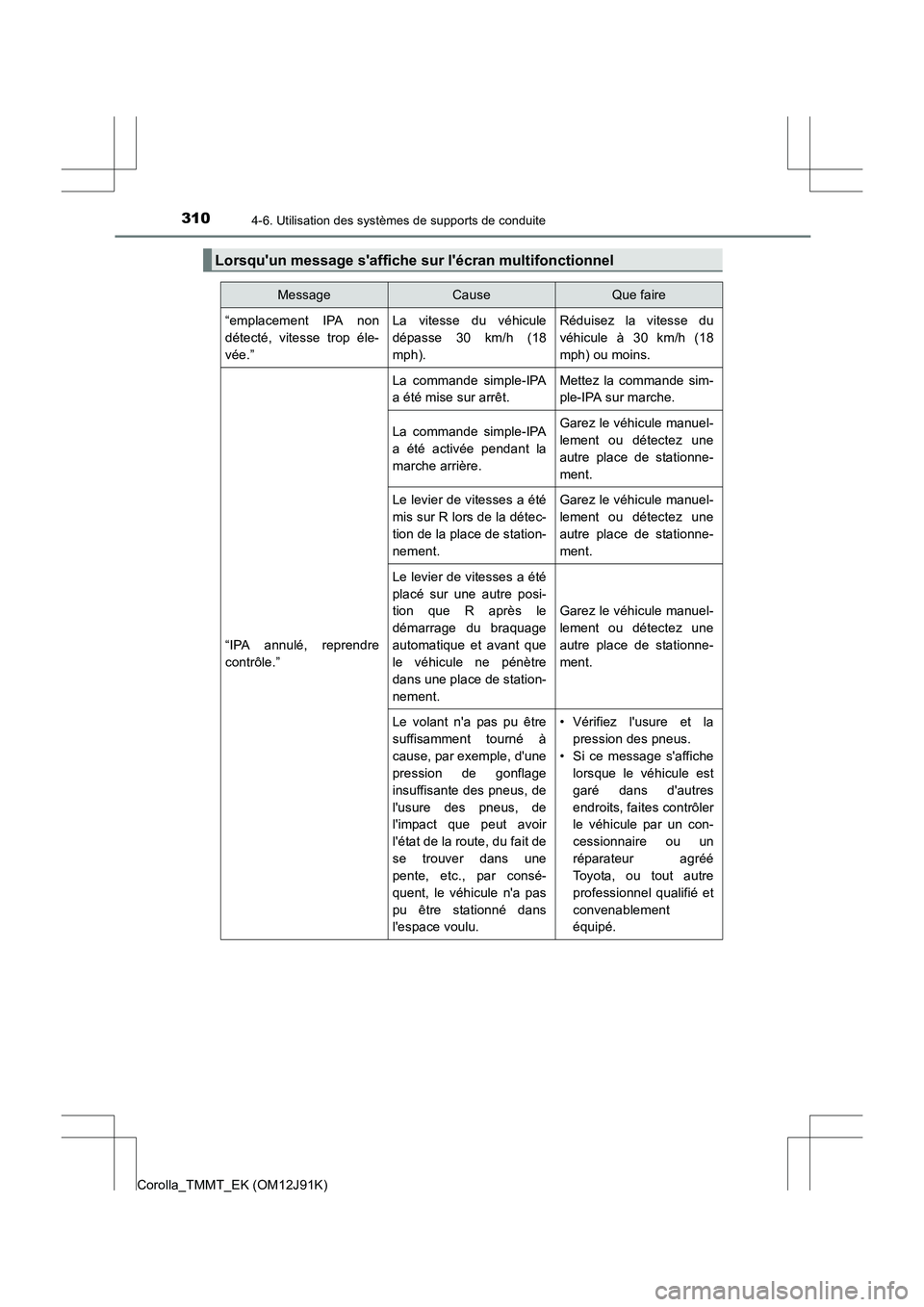

Lorsqu'un message s'affiche su r l'écran multifonctionnel
MessageCauseQue faire
“emplacement IPA non
détecté, vitesse trop éle-
vée.” La vitesse du véhicule
dépasse 30 km/h (18
mph).Réduisez la vitesse du
véhicule à 30 km/h (18
mph) ou moins.
“IPA annulé, reprendre
contrôle.”
La commande simple-IPA
a été mise sur arrêt.Mettez la commande sim-
ple-IPA sur marche.
La commande simple-IPA
a été activée pendant la
marche arrière.Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
Le levier de vitesses a été
mis sur R lors de la détec-
tion de la place de station-
nement.Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
Le levier de vitesses a été
placé sur une autre posi-
tion que R après le
démarrage du braquage
automatique et avant que
le véhicule ne pénètre
dans une place de station-
nement.
Garez le véhicule manuel-
lement ou détectez une
autre place de stationne-
ment.
Le volant n'a pas pu être
suffisamment tourné à
cause, par exemple, d'une
pression de gonflage
insuffisante des pneus, de
l'usure des pneus, de
l'impact que peut avoir
l'état de la route, du fait de
se trouver dans une
pente, etc., par consé-
quent, le véhicule n'a pas
pu être stationné dans
l'espace voulu. • Vérifiez l'usure et la
pression des pneus.
• Si ce message s'affiche lorsque le véhicule est
garé dans d'autres
endroits, faites contrôler
le véhicule par un con-
cessionnaire ou un
réparateur agréé
Toyota, ou tout autre
professionnel qualifié et
convenablement
équipé.
