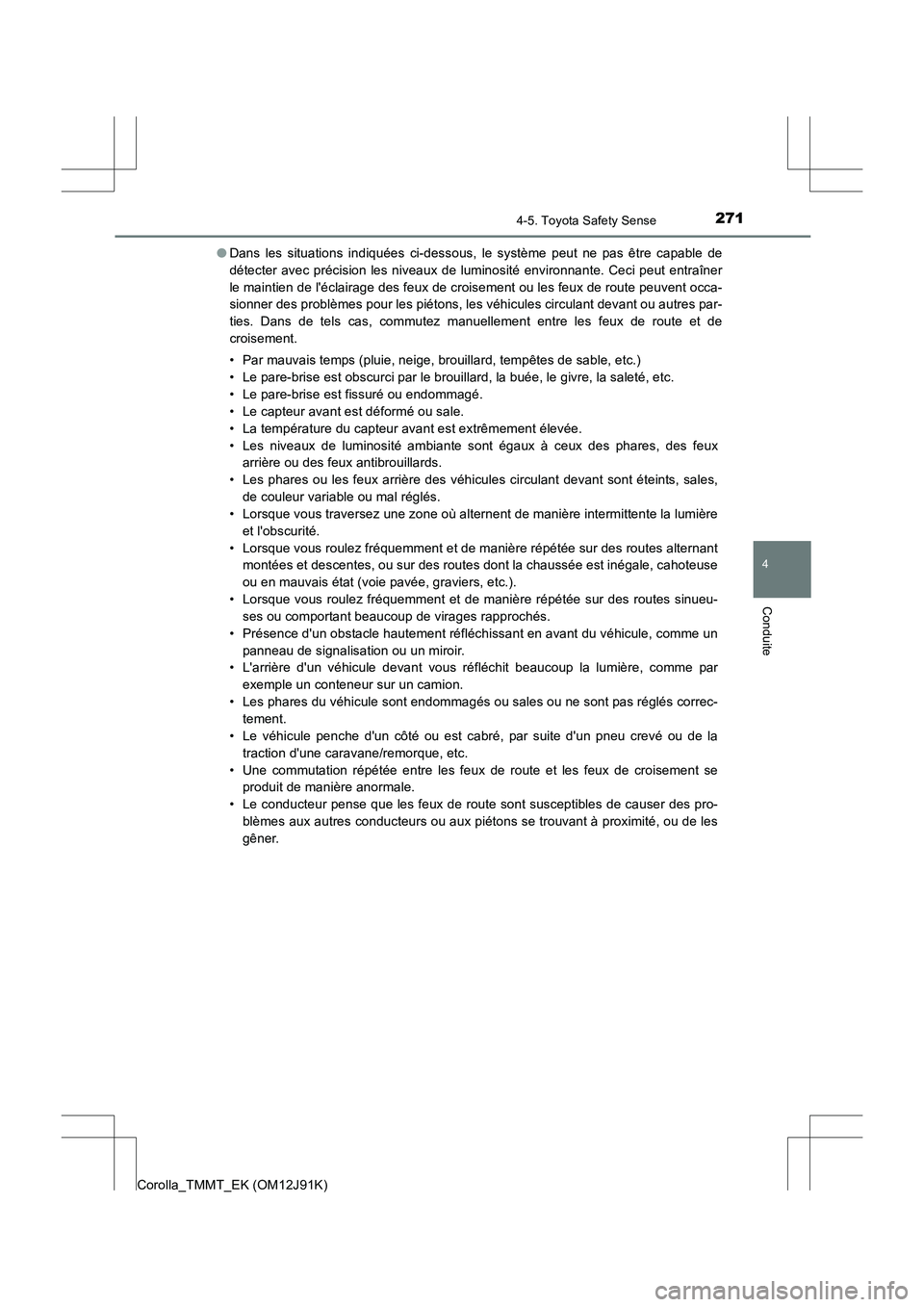

2714-5. Toyota Safety Sense
4
Conduite
Corolla_TMMT_EK (OM12J91K)●
Dans les situations indiquées ci-dessous, le système peut ne pas être capable de
détecter avec précision les niveaux de luminosité environnante. Ceci peut entraîner
le maintien de l'éclairage des feux de croisement ou les feux de route peuvent occa-
sionner des problèmes pour les piétons, les véhicules circulant devant ou autres par-
ties. Dans de tels cas, commutez manuellement entre les feux de route et de
croisement.
• Par mauvais temps (pluie, neige, brouillard, tempêtes de sable, etc.)
• Le pare-brise est obscurci par le brouillard, la buée, le givre, la saleté, etc.
• Le pare-brise est fissuré ou endommagé.
• Le capteur avant est déformé ou sale.
• La température du capteur avant est extrêmement élevée.
• Les niveaux de luminosité ambiante sont égaux à ceux des phares, des feux
arrière ou des feux antibrouillards.
• Les phares ou les feux arrière des véhicules circulant devant sont éteints, sales, de couleur variable ou mal réglés.
• Lorsque vous traversez une zone où alternent de manière intermittente la lumière
et l'obscurité.
• Lorsque vous roulez fréquemment et de manière répétée sur des routes alternant montées et descentes, ou sur des routes dont la chaussée est inégale, cahoteuse
ou en mauvais état (voie pavée, graviers, etc.).
• Lorsque vous roulez fréquemment et de manière répétée sur des routes sinueu- ses ou comportant beaucoup de virages rapprochés.
• Présence d'un obstacle hautement réfléchissant en avant du véhicule, comme un panneau de signalisation ou un miroir.
• L'arrière d'un véhicule devant vous réfléchit beaucoup la lumière, comme par
exemple un conteneur sur un camion.
• Les phares du véhicule sont endommagés ou sales ou ne sont pas réglés correc- tement.
• Le véhicule penche d'un côté ou est cabré, par suite d'un pneu crevé ou de la
traction d'une caravane/remorque, etc.
• Une commutation répétée entre les feux de route et les feux de croisement se produit de manière anormale.
• Le conducteur pense que les feux de route sont susceptibles de causer des pro- blèmes aux autres conducteurs ou aux piétons se trouvant à proximité, ou de les
gêner.

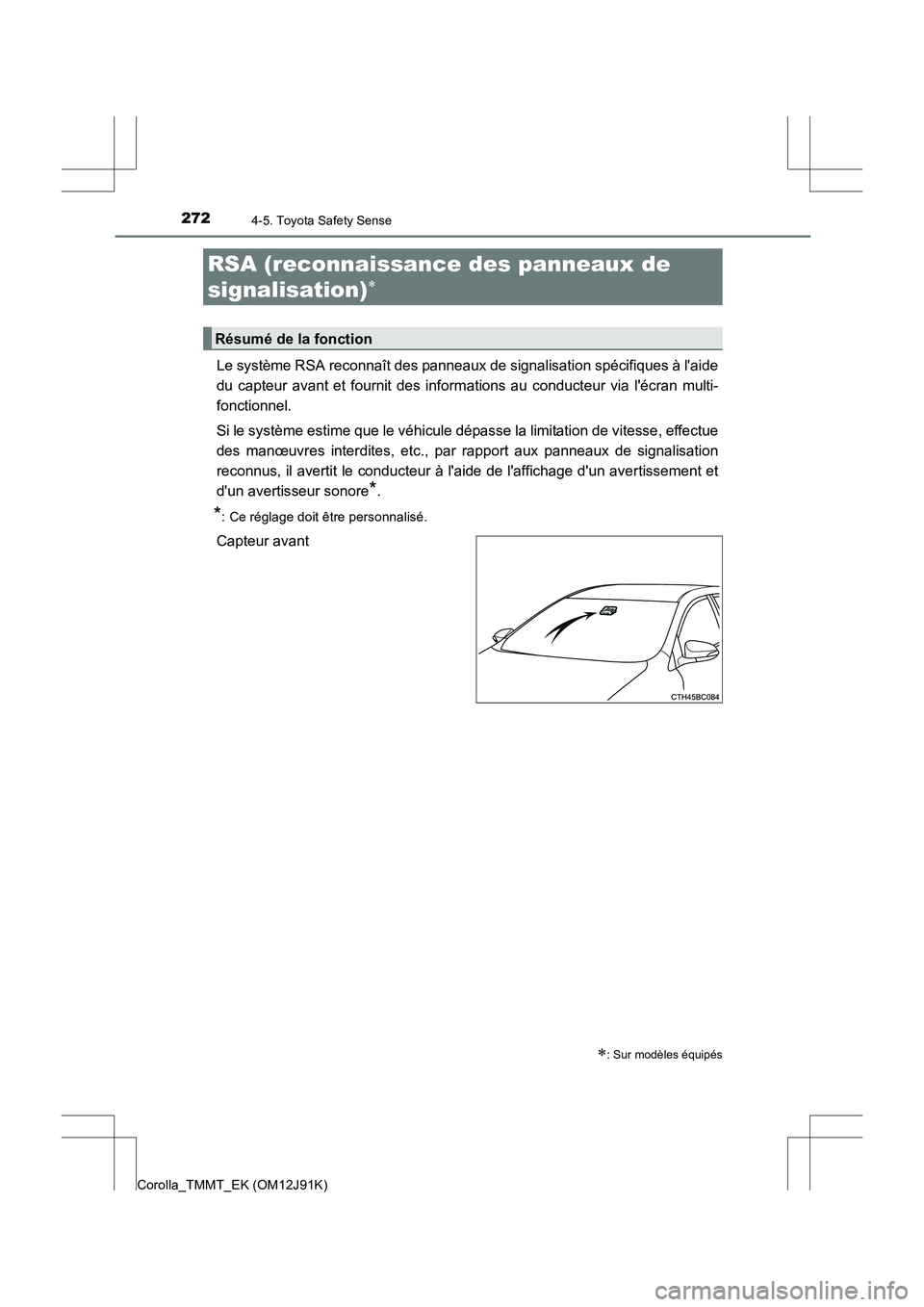

2724-5. Toyota Safety Sense
Corolla_TMMT_EK (OM12J91K)
Le système RSA reconnaît des panneaux de signalisation spécifiques à l'aide
du capteur avant et fournit des informations au conducteur via l'écran multi-
fonctionnel.
Si le système estime que le véhicule dépasse la limitation de vitesse, effectue
des manœuvres interdites, etc., par rapport aux panneaux de signalisation
reconnus, il avertit le conducteur à l'aide de l'affichage d'un avertissement et
d'un avertisseur sonore
*.
*: Ce réglage doit être personnalisé.
Capteur avant
RSA (reconnaissance des panneaux de
signalisation)
∗
∗: Sur modèles équipés
Résumé de la fonction

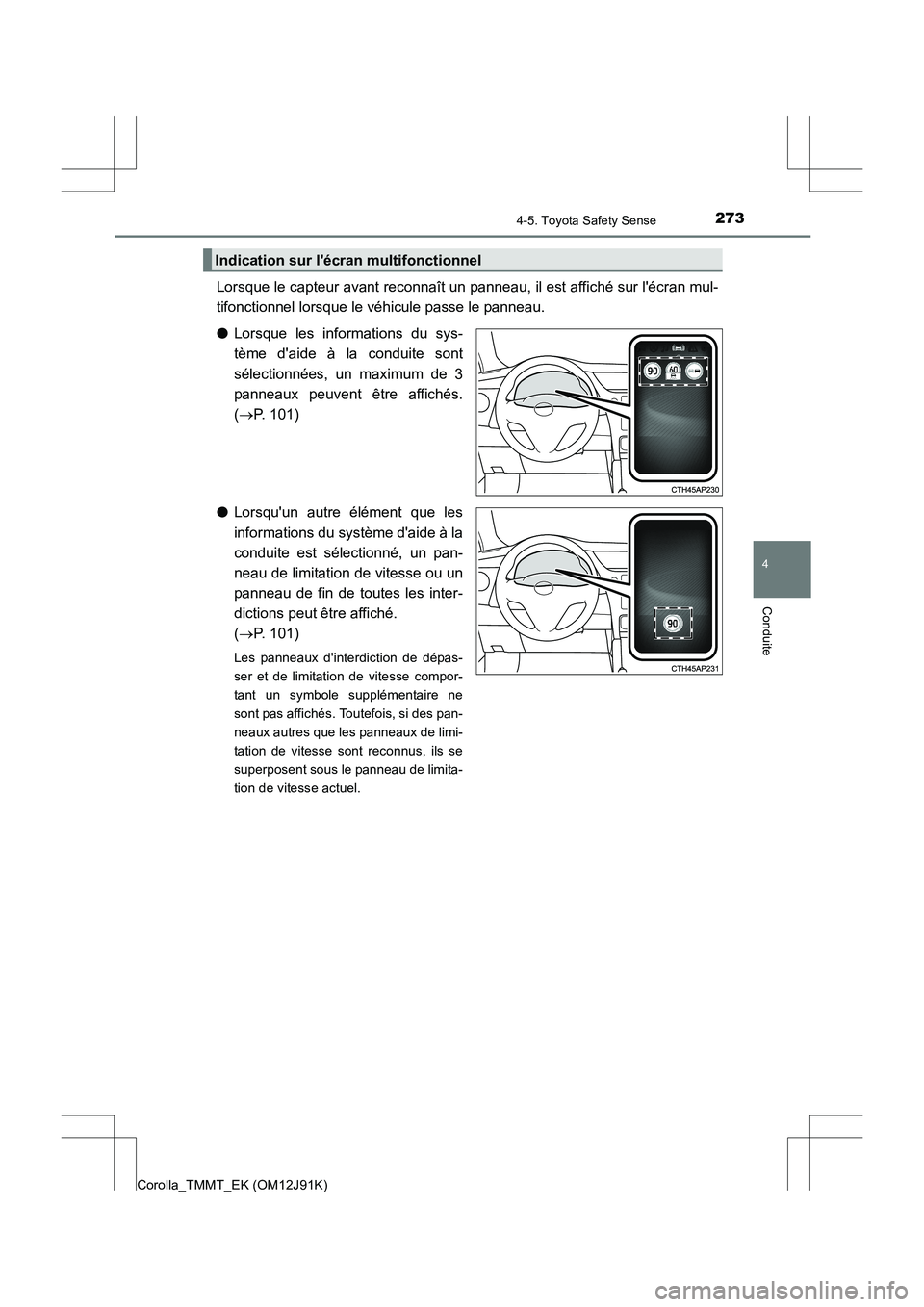

2734-5. Toyota Safety Sense
4
Conduite
Corolla_TMMT_EK (OM12J91K)
Lorsque le capteur avant reconnaît un panneau, il est affiché sur l'écran mul-
tifonctionnel lorsque le véhicule passe le panneau.
●Lorsque les informations du sys-
tème d'aide à la conduite sont
sélectionnées, un maximum de 3
panneaux peuvent être affichés.
(→ P. 101)
● Lorsqu'un autre élément que les
informations du système d'aide à la
conduite est sélectionné, un pan-
neau de limitation de vitesse ou un
panneau de fin de toutes les inter-
dictions peut être affiché.
(→ P. 101)
Les panneaux d'interdiction de dépas-
ser et de limitation de vitesse compor-
tant un symbole supplémentaire ne
sont pas affichés. Toutefois, si des pan-
neaux autres que les panneaux de limi-
tation de vitesse sont reconnus, ils se
superposent sous le panneau de limita-
tion de vitesse actuel.
Indication sur l'écran multifonctionnel

2744-5. Toyota Safety Sense
Corolla_TMMT_EK (OM12J91K)
Les types suivants de panneaux de signalisation, y compris les panneaux
électroniques et les panneaux clignotants, sont reconnus.
Un panneau de signalisation non officiel (non conforme à la Convention de
Vienne) ou récemment introduit peut ne pas être reconnu.
*1: Un panneau de limitation de vitesse d'une valeur supérieure à 130 km/h peut nepas être reconnu et une limite de vitesse erronée peut être affichée.
*2: Si le témoin des clignotants ne fonctionne pas lors d'un changement de voie, lesymbole ne s'affiche pas.
Types de panneaux de signalisation reconnus
Typ eÉcran multifonctionnel
Début/fin de limitation de vitesse*1
Limitation de vitesse avec symbole sup-
plémentaire (affiché simultanément à la
limitation de vitesse)
(Exemple d'affi- chage)
Pluie
Ve r g l a s
Bretelle d'entrée/de sortie
*2
Présence d'un sym-
bole supplémentaire (contenu non
reconnu)
Début/fin d'interdiction de dépasser
Fin de toutes les interdictions (toutes les
interdictions sont levées. Revient à la régle- mentation routière par défaut.)

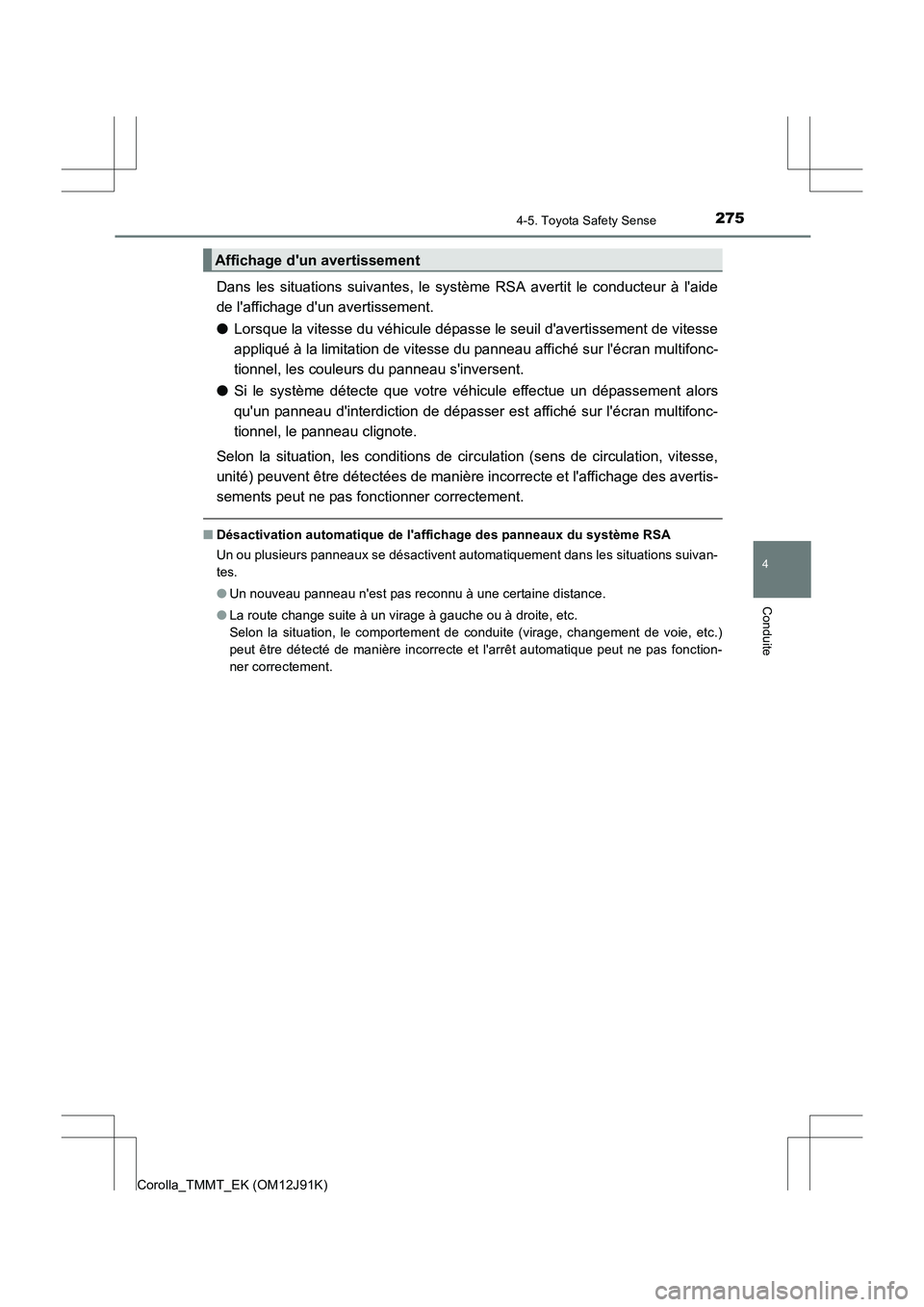

2754-5. Toyota Safety Sense
4
Conduite
Corolla_TMMT_EK (OM12J91K)
Dans les situations suivantes, le système RSA avertit le conducteur à l'aide
de l'affichage d'un avertissement.
●Lorsque la vitesse du véhicule dépasse le seuil d'avertissement de vitesse
appliqué à la limitation de vitesse du panneau affiché sur l'écran multifonc-
tionnel, les couleurs du panneau s'inversent.
● Si le système détecte que votre véhicule effectue un dépassement alors
qu'un panneau d'interdiction de dépasser est affiché sur l'écran multifonc-
tionnel, le panneau clignote.
Selon la situation, les conditions de circulation (sens de circulation, vitesse,
unité) peuvent être détectées de manière incorrecte et l'affichage des avertis-
sements peut ne pas fonctionner correctement.
■ Désactivation automatique de l'affichage des panneaux du système RSA
Un ou plusieurs panneaux se désactivent automatiquement dans les situations suivan-
tes.
●Un nouveau panneau n'est pas reconnu à une certaine distance.
● La route change suite à un virage à gauche ou à droite, etc.
Selon la situation, le comportement de conduite (virage, changement de voie, etc.)
peut être détecté de manière incorrecte et l'arrêt automatique peut ne pas fonction-
ner correctement.
Affichage d'un avertissement

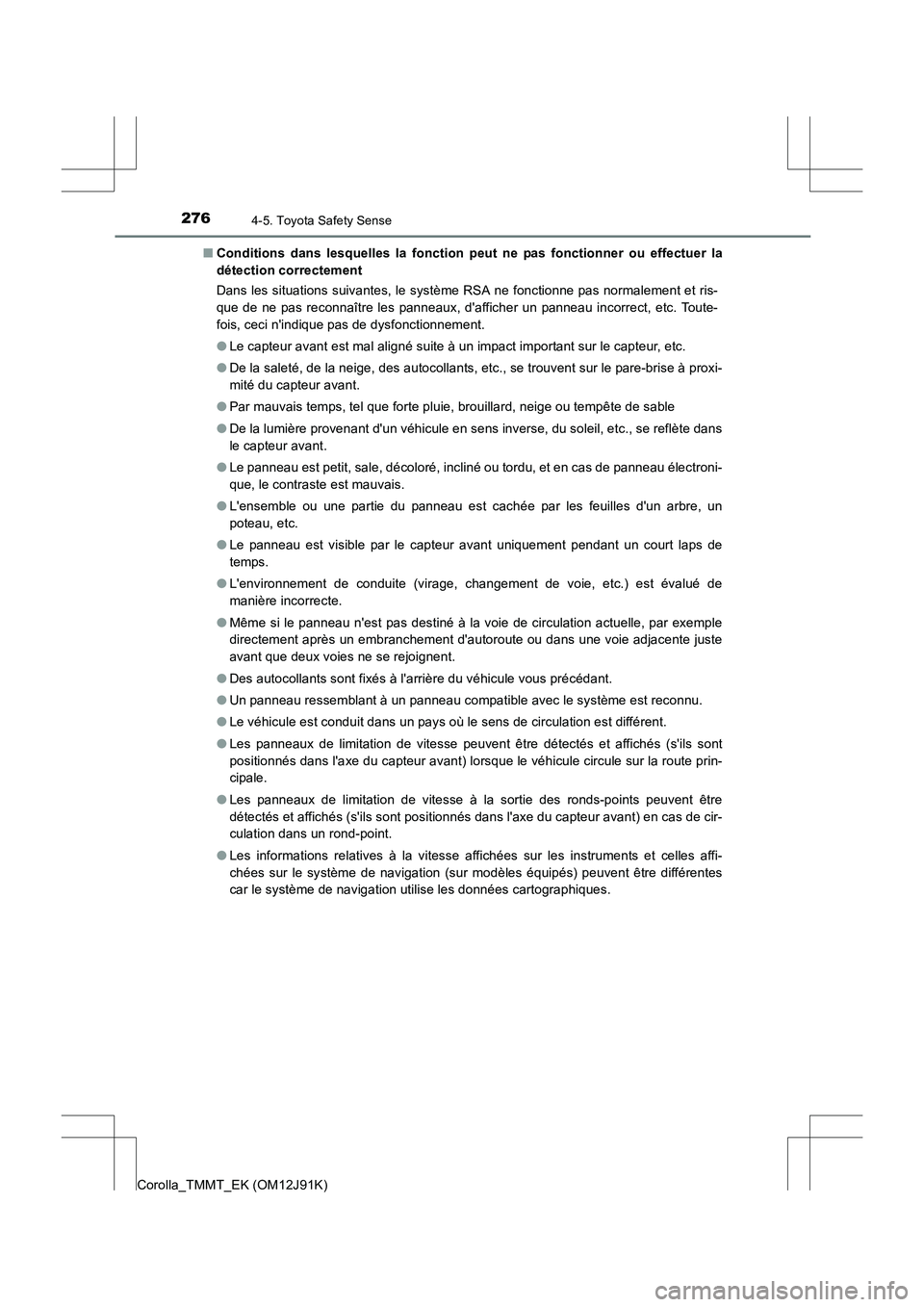

2764-5. Toyota Safety Sense
Corolla_TMMT_EK (OM12J91K)■
Conditions dans lesquelles la fonction peut ne pas fonctionner ou effectuer la
détection correctement
Dans les situations suivantes, le système RSA ne fonctionne pas normalement et ris-
que de ne pas reconnaître les panneaux, d'afficher un panneau incorrect, etc. Toute-
fois, ceci n'indique pas de dysfonctionnement.
●Le capteur avant est mal aligné suite à un impact important sur le capteur, etc.
● De la saleté, de la neige, des autocollants, etc., se trouvent sur le pare-brise à proxi-
mité du capteur avant.
● Par mauvais temps, tel que forte pluie, brouillard, neige ou tempête de sable
● De la lumière provenant d'un véhicule en sens inverse, du soleil, etc., se reflète dans
le capteur avant.
● Le panneau est petit, sale, décoloré, incliné ou tordu, et en cas de panneau électroni-
que, le contraste est mauvais.
● L'ensemble ou une partie du panneau est cachée par les feuilles d'un arbre, un
poteau, etc.
● Le panneau est visible par le capteur avant uniquement pendant un court laps de
temps.
● L'environnement de conduite (virage, changement de voie, etc.) est évalué de
manière incorrecte.
● Même si le panneau n'est pas destiné à la voie de circulation actuelle, par exemple
directement après un embranchement d'autoroute ou dans une voie adjacente juste
avant que deux voies ne se rejoignent.
● Des autocollants sont fixés à l'arrière du véhicule vous précédant.
● Un panneau ressemblant à un panneau compatible avec le système est reconnu.
● Le véhicule est conduit dans un pays où le sens de circulation est différent.
● Les panneaux de limitation de vitesse peuvent être détectés et affichés (s'ils sont
positionnés dans l'axe du capteur avant) lorsque le véhicule circule sur la route prin-
cipale.
● Les panneaux de limitation de vitesse à la sortie des ronds-points peuvent être
détectés et affichés (s'ils sont positionnés dans l'axe du capteur avant) en cas de cir-
culation dans un rond-point.
● Les informations relatives à la vitesse affichées sur les instruments et celles affi-
chées sur le système de navigation (sur modèles équipés) peuvent être différentes
car le système de navigation utilise les données cartographiques.

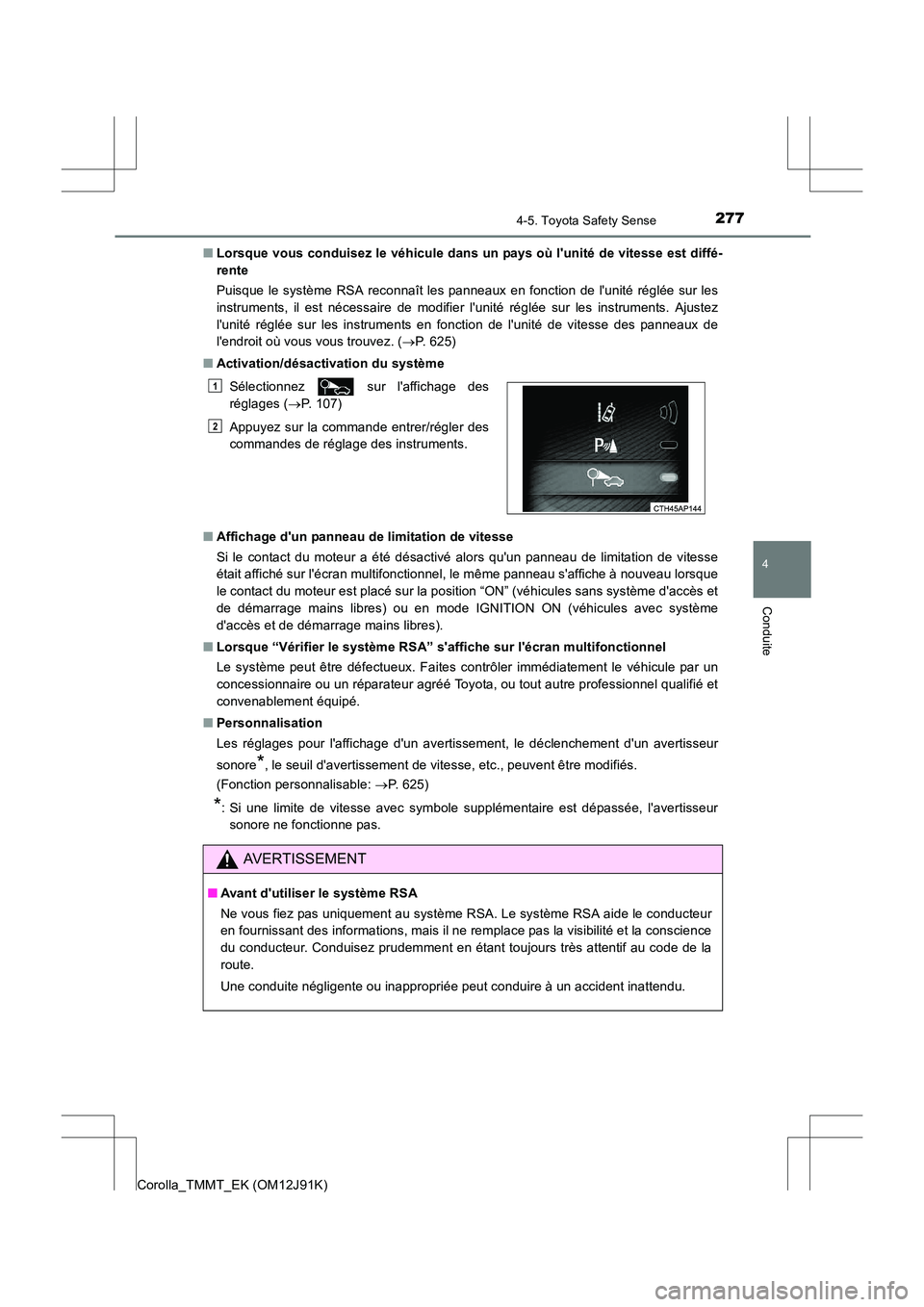

2774-5. Toyota Safety Sense
4
Conduite
Corolla_TMMT_EK (OM12J91K)■
Lorsque vous conduisez le véhicule dans un pays où l'unité de vitesse est diffé-
rente
Puisque le système RSA reconnaît les panneaux en fonction de l'unité réglée sur les
instruments, il est nécessaire de modifier l'unité réglée sur les instruments. Ajustez
l'unité réglée sur les instruments en fonction de l'unité de vitesse des panneaux de
l'endroit où vous vous trouvez. ( →P. 625)
■ Activation/désactivation du système
■ Affichage d'un panneau de limitation de vitesse
Si le contact du moteur a été désactivé alors qu'un panneau de limitation de vitesse
était affiché sur l'écran multifonctionnel, le même panneau s'affiche à nouveau lorsque
le contact du moteur est placé sur la position “ON” (véhicules sans système d'accès et
de démarrage mains libres) ou en mode IGNITION ON (véhicules avec système
d'accès et de démarrage mains libres).
■ Lorsque “Vérifier le système RSA” s'affiche sur l'écran multifonctionnel
Le système peut être défectueux. Faites contrôler immédiatement le véhicule par un
concessionnaire ou un réparateur agréé Toyota, ou tout autre professionnel qualifié et
convenablement équipé.
■ Personnalisation
Les réglages pour l'affichage d'un avertissement, le déclenchement d'un avertisseur
sonore
*, le seuil d'avertissement de vitesse, etc., peuvent être modifiés.
(Fonction personnalisable: →P. 625)
*: Si une limite de vitesse avec symbole supplémentaire est dépassée, l'avertisseur
sonore ne fonctionne pas. Sélectionnez sur l'affichage des
réglages ( →P. 107)
Appuyez sur la commande entrer/régler des
commandes de réglage des instruments.
AVERTISSEMENT
■ Avant d'utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA aide le conducteur
en fournissant des informations, mais il ne remplace pas la visibilité et la conscience
du conducteur. Conduisez prudemment en étant toujours très attentif au code de la
route.
Une conduite négligente ou inappropriée peut conduire à un accident inattendu.
1
2

278
Corolla_TMMT_EK (OM12J91K)
4-6. Utilisation des systèmes de supports de conduite
■Arrêt du moteur
La pédale d'embrayage complè-
tement enfoncée, appuyez sur
la pédale de frein, et arrêtez le
véhicule.
Placez le levier de vitesses sur
N ( →P. 212), et appuyez sur la
pédale d'embrayage.
Le témoin du système Stop & Start
s'allume.
■
Redémarrage du moteur
Vérifiez que le levier de vitesses est sur N et appuyez sur la pédale
d'embrayage.
Le témoin de système Stop & Start s'éteint.
Système Stop & Start∗
∗: Sur modèles équipés
Le système Stop & Start arrête puis redémarre le moteur en fonction de
l'actionnement de la pédale d'embrayage lorsque le véhicule est à
l'arrêt.
Fonctionnement du système Stop & Start
1
2

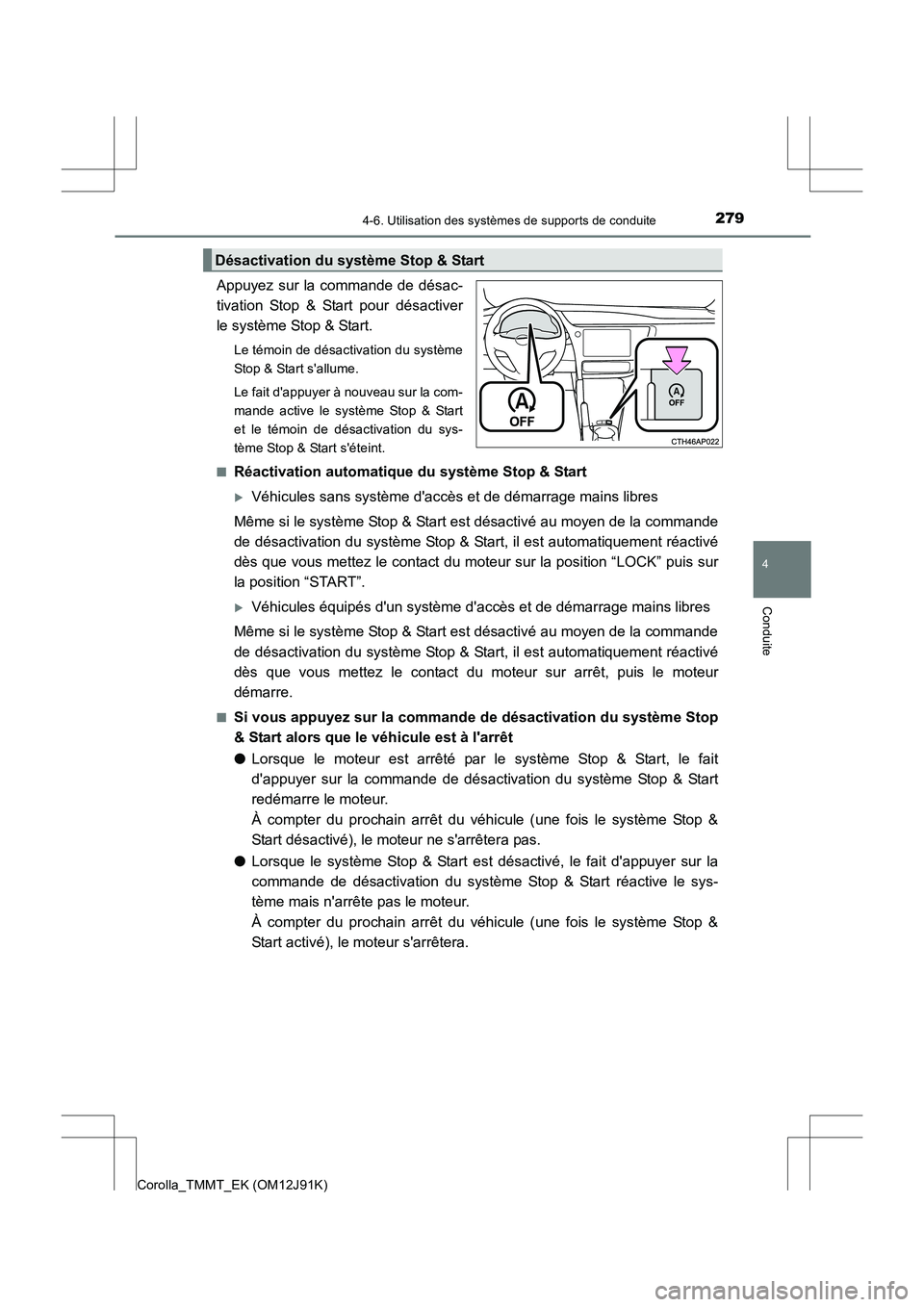

2794-6. Utilisation des systèmes de supports de conduite
4
Conduite
Corolla_TMMT_EK (OM12J91K)
Appuyez sur la commande de désac-
tivation Stop & Start pour désactiver
le système Stop & Start.
Le témoin de désactivation du système
Stop & Start s 'a llume .
Le fait d'appuyer à nouveau sur la com-
mande active le système Stop & Start
et le témoin de désactivation du sys-
tème Stop & Start s'éteint.
■
Réactivation automatique du système Stop & Start
XVéhicules sans système d'accès et de démarrage mains libres
Même si le système Stop & Start est désactivé au moyen de la commande
de désactivation du système Stop & Start, il est automatiquement réactivé
dès que vous mettez le contact du moteur sur la position “LOCK” puis sur
la position “START”.
XVéhicules équipés d'un système d'accès et de démarrage mains libres
Même si le système Stop & Start est désactivé au moyen de la commande
de désactivation du système Stop & Start, il est automatiquement réactivé
dès que vous mettez le contact du moteur sur arrêt, puis le moteur
démarre.
■Si vous appuyez sur la commande de désactivation du système Stop
& Start alors que le véhicule est à l'arrêt
● Lorsque le moteur est arrêté par le système Stop & Start, le fait
d'appuyer sur la commande de désactivation du système Stop & Start
redémarre le moteur.
À compter du prochain arrêt du véhicule (une fois le système Stop &
Start désactivé), le moteur ne s'arrêtera pas.
● Lorsque le système Stop & Start est désactivé, le fait d'appuyer sur la
commande de désactivation du système Stop & Start réactive le sys-
tème mais n'arrête pas le moteur.
À compter du prochain arrêt du véhicule (une fois le système Stop &
Start activé), le moteur s'arrêtera.
Désactivation du système Stop & Start

2804-6. Utilisation des systèmes de supports de conduite
Corolla_TMMT_EK (OM12J91K)

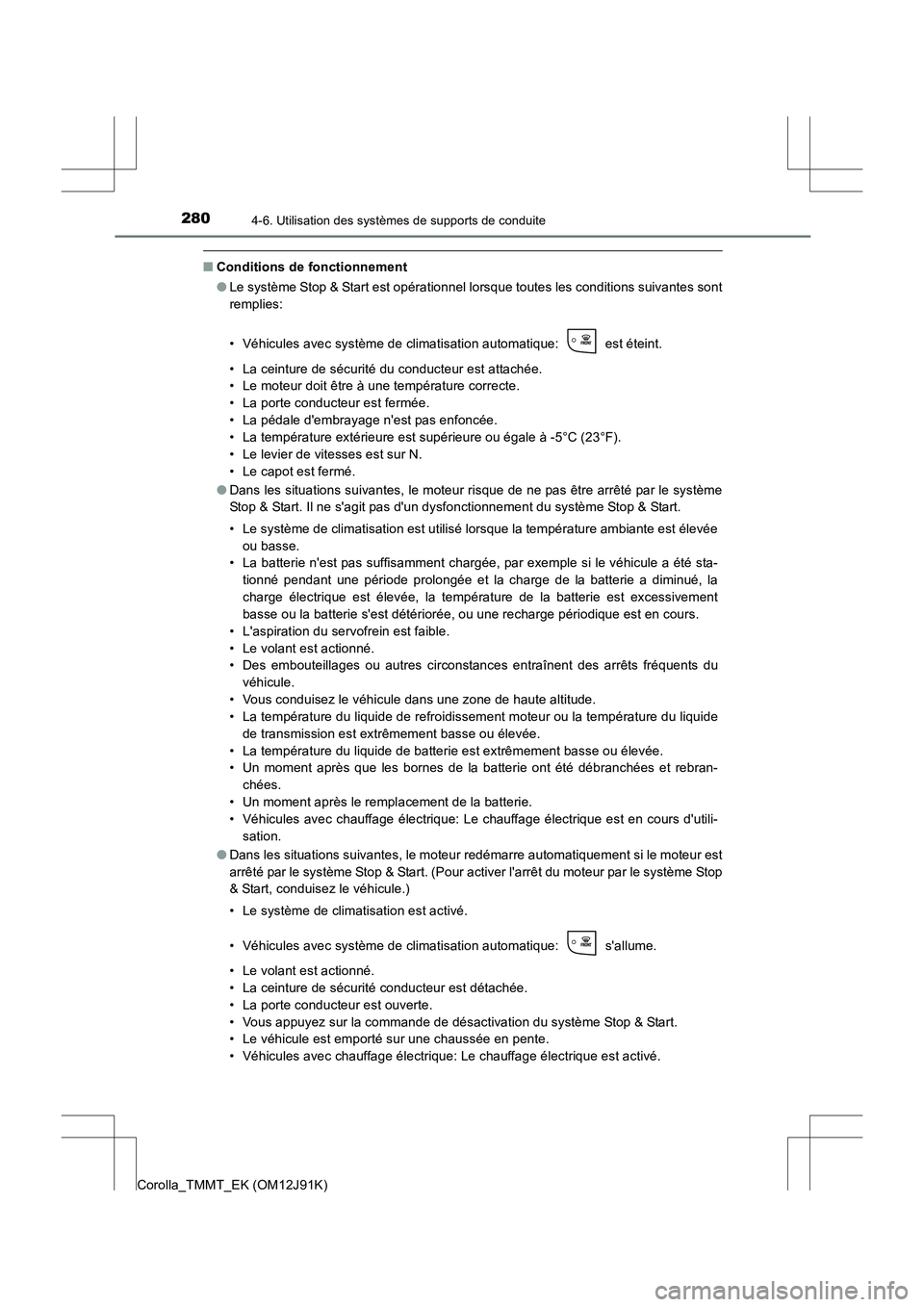

■Conditions de fonctionnement
●Le système Stop & Start est opérationnel lorsque toutes les conditions suivantes sont
remplies:
• Véhicules avec système de climatisation automatique: est éteint.
• La ceinture de sécurité du conducteur est attachée.
• Le moteur doit être à une température correcte.
• La porte conducteur est fermée.
• La pédale d'embrayage n'est pas enfoncée.
• La température extérieure est supérieure ou égale à -5°C (23°F).
• Le levier de vitesses est sur N.
• Le capot est fermé.
● Dans les situations suivantes, le moteur risque de ne pas être arrêté par le système
Stop & Start. Il ne s'agit pas d'un dysfonctionnement du système Stop & Start.
• Le système de climatisation est utilisé lorsque la température ambiante est élevée
ou basse.
• La batterie n'est pas suffisamment chargée, par exemple si le véhicule a été sta-
tionné pendant une période prolongée et la charge de la batterie a diminué, la
charge électrique est élevée, la température de la batterie est excessivement
basse ou la batterie s'est détériorée, ou une recharge périodique est en cours.
• L'aspiration du servofrein est faible.
• Le volant est actionné.
• Des embouteillages ou autres circonstances entraînent des arrêts fréquents du véhicule.
• Vous conduisez le véhicule dans une zone de haute altitude.
• La température du liquide de refroidissement moteur ou la température du liquide de transmission est extrêmement basse ou élevée.
• La température du liquide de batterie est extrêmement basse ou élevée.
• Un moment après que les bornes de la batterie ont été débranchées et rebran- chées.
• Un moment après le remplacement de la batterie.
• Véhicules avec chauffage électrique: Le chauffage électrique est en cours d'utili- sation.
● Dans les situations suivantes, le moteur redémarre automatiquement si le moteur est
arrêté par le système Stop & Start. (Pour activer l'arrêt du moteur par le système Stop
& Start, conduisez le véhicule.)
• Le système de climatisation est activé.
• Véhicules avec système de climatisation automatique: s'allume.
• Le volant est actionné.
• La ceinture de sécurité conducteur est détachée.
• La porte conducteur est ouverte.
• Vous appuyez sur la commande de désactivation du système Stop & Start.
• Le véhicule est emporté sur une chaussée en pente.
• Véhicules avec chauffage électrique: Le chauffage électrique est activé.
