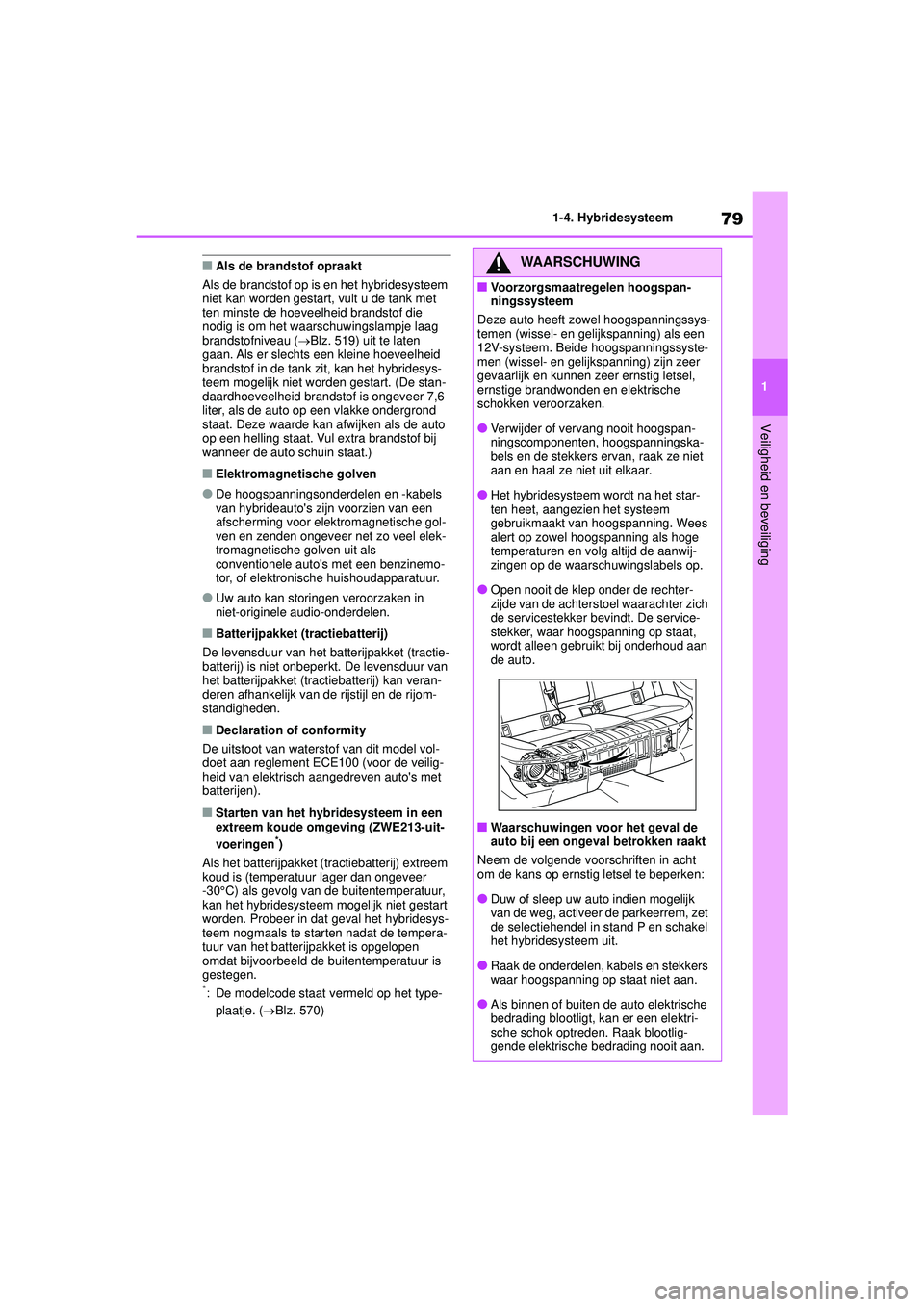

79
1
1-4. Hybridesysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem
niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid brandstof die
nodig is om het waarschuwingslampje laag
brandstofniveau ( Blz. 519) uit te laten
gaan. Als er slecht s een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De stan-
daardhoeveelheid brandstof is ongeveer 7,6
liter, als de auto op een vlakke ondergrond
staat. Deze waarde kan afwijken als de auto
op een helling staat. Vul extra brandstof bij
wanneer de auto schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als
conventionele auto's met een benzinemo-
tor, of elektronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (tractiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
■Starten van het hybridesysteem in een
extreem koude omgeving (ZWE213-uit-
voeringen
*)
Als het batterijpakket (tractiebatterij) extreem
koud is (temperatuur lager dan ongeveer
-30°C) als gevolg van de buitentemperatuur,
kan het hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het hybridesys-
teem nogmaals te starten nadat de tempera-
tuur van het batterijpakket is opgelopen
omdat bijvoorbeeld de buitentemperatuur is
gestegen.
*: De modelcode staat vermeld op het type- plaatje. ( Blz. 570)
WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen z eer ernstig letsel,
ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter zich
de servicestekker bevindt. De service-
stekker, waar hoogspanning op staat,
wordt alleen gebruikt bij onderhoud aan
de auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem, zet
de selectiehendel in stand P en schakel
het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische
bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 79 Tuesday, August 25, 2020 9:11 AM

801-4. Hybridesysteem
COROLLA HV_TMMT_EE
WAARSCHUWING
●Stap zo snel mogelijk uit als er brand uit-
breekt in de hybrideauto. Gebruik nooit
een brandblusser die niet is bedoeld
voor het blussen van brand als gevolg
van een elektrische storing. Zelfs het
gebruik van een geringe hoeveelheid
water om te blussen kan al gevaarlijk
zijn.
●Als uw auto gesleept moet worden,
dient dit te gebeuren met de voorwielen
van de grond. Als de wielen die gekop-
peld zijn aan de elektromotor (tractie-
motor) tijdens het slepen de grond
raken, kan de elektromotor elektriciteit
blijven opwekken. Hierdoor kan brand
ontstaan. ( Blz. 511)
●Controleer het wegdek/de bodem onder
de auto zorgvuldig. Als er vloeistoflekk-
age waarneembaar is, kan het brand-
stofsysteem beschadigd zijn. Verlaat uw
auto zo spoedig mogelijk.
●ZWE211-uitvoeringen*: Raak bij een
eventuele vloeistoflekkage de vloeistof
niet aan omdat het geconcentreerde
alkalische elektrolyt uit het batterijpak-
ket (tractiebatterij) kan zijn. Spoel vloei-
stof die op uw huid of in uw ogen terecht
is gekomen direct af met veel water of,
indien mogelijk, met boorwater. Scha-
kel onmiddellijk medische hulp in.
●ZWE213-uitvoeringen*: Raak het batte-
rijpakket niet aan als er vloeistof uit lekt
of als de buitenzijde vochtig is. Als elek-
trolyt (organische elektrolyt op koolzuur-
basis) die uit het batterijpakket
(tractiebatterij) lekt in aanraking komt
met de ogen of de huid, kan dit blind-
heid of wonden veroorzaken. Mocht er
onverhoopt vloeistof in uw ogen of op
uw huid terechtkomen, spoel deze dan
direct af met veel water en raadpleeg
onmiddellijk een arts.
●ZWE213-uitvoeringen*: Als er elektrolyt
lekt uit het batterijpakket (tractiebatterij),
kom dan niet in de buurt van de auto.
Zelfs wanneer het batterijpakket (tractie-
batterij) onverhoopt beschadigd is
geraakt, zal de inwendige constructie
van het batterijpakket voorkomen dat er
grote hoeveelheden elektrolyt lekken.
De elektrolyt die echter wel uit het batte-
rijpakket lekt, geeft een damp af. Deze
damp irriteert de huid en ogen en kan,
wanneer deze wordt ingeademd, acute
vergiftiging veroorzaken.
●ZWE213-uitvoeringen*: Houd bran-
dende of hete voorwerpen uit de buurt
van de elektrolyt. Anders kan de elek-
trolyt vlam vatten en brand veroorzaken.
*: De modelcode staat vermeld op het
typeplaatje. ( Blz. 570)
■Batterijpakket (tractiebatterij)
●ZWE213-uitvoeringen*: Uw auto is uit-
gerust met een gesloten lithium-ionbat-
terij.
*: De modelcode staat vermeld op het
typeplaatje. ( Blz. 570)
●U mag het batterijpakket nooit doorver-
kopen, overdragen aan iemand anders
of aanpassen. Om ongelukken te voor-
komen worden batterijpakketten die uit
afgedankte auto's worden gehaald,
ingezameld door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Voer
het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden
ingezameld, kan het volgende gebeuren,
met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt,
het is schadelijk voor het milieu en
iemand kan een onderdeel aanraken
dat onder hoogspanning staat en een
elektrische schok krijgen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 80 Tuesday, August 25, 2020 9:11 AM

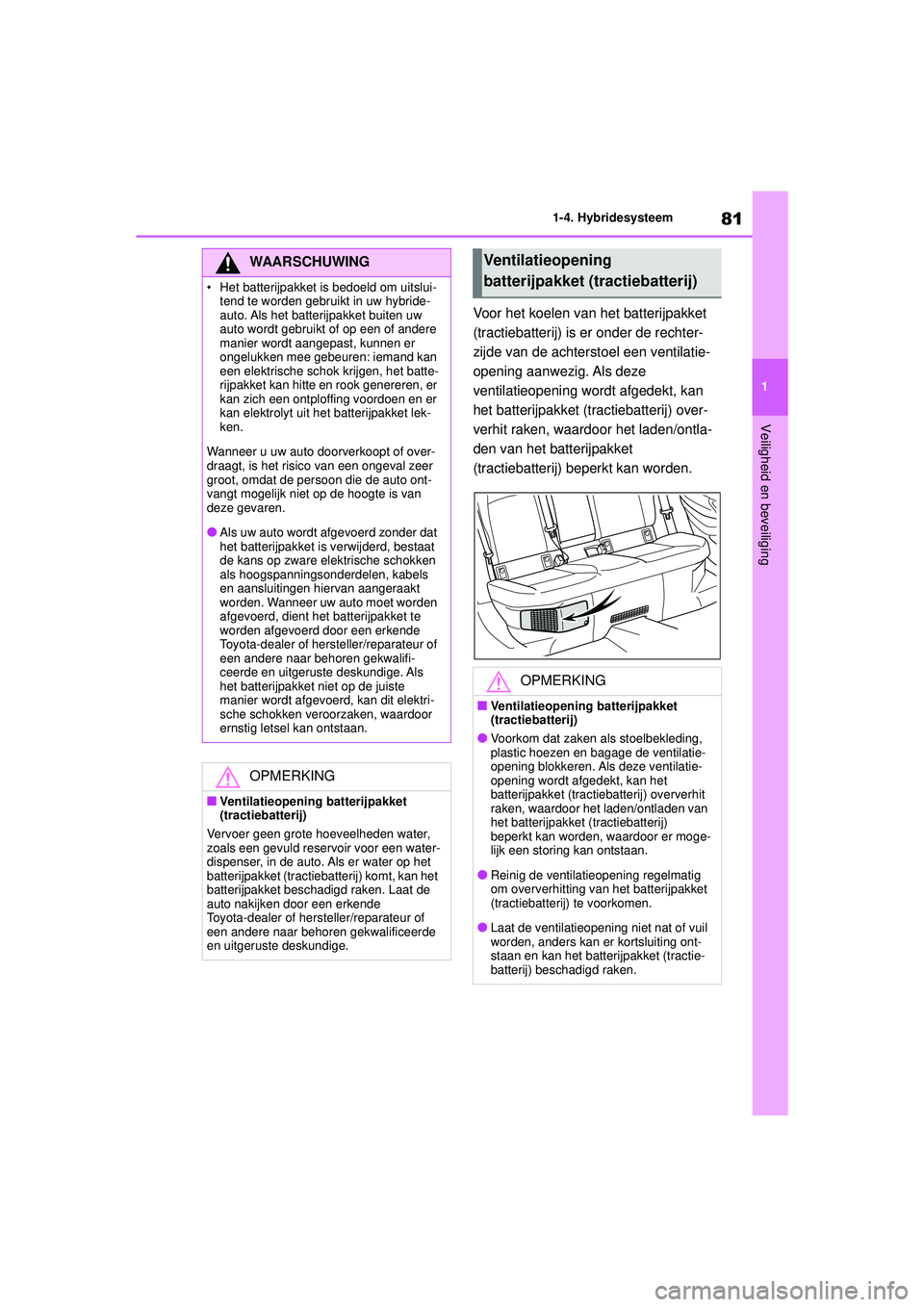

81
1
1-4. Hybridesysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterst
oel een ventilatie-
opening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij) over-
verhit raken, waardoor het laden/ontla-
den van het batterijpakket
(tractiebatterij) beperkt kan worden.
WAARSCHUWING
• Het batterijpakket is bedoeld om uitslui- tend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw
auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er
ongelukken mee gebeuren: iemand kan
een elektrische schok krijgen, het batte-
rijpakket kan hitte en rook genereren, er
kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lek-
ken.
Wanneer u uw auto doorverkoopt of over-
draagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ont-
vangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat
het batterijpakket is verwijderd, bestaat
de kans op zware elektrische schokken
als hoogspanningsonderdelen, kabels
en aansluitingen hiervan aangeraakt
worden. Wanneer uw auto moet worden
afgevoerd, dient het batterijpakket te
worden afgevoerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Als
het batterijpakket niet op de juiste
manier wordt afgevoerd, kan dit elektri-
sche schokken veroorzaken, waardoor
ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
Vervoer geen grote hoeveelheden water,
zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het
batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Als deze ventilatie-
opening wordt afgedekt, kan het
batterijpakket (tractiebatterij) oververhit
raken, waardoor het laden/ontladen van
het batterijpakket (tractiebatterij)
beperkt kan worden, waardoor er moge-
lijk een storing kan ontstaan.
●Reinig de ventilatieopening regelmatig
om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 81 Tuesday, August 25, 2020 9:11 AM

821-4. Hybridesysteem
COROLLA HV_TMMT_EE
Het uitschakelsystee m voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijding met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getreden, kunt u uw auto
niet meer starten. Neem voor het her-
starten van het hy bridesysteem con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige. Als er een storing in het hybridesys-
teem optreedt, of
als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OPMERKING
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Raad-
pleeg Blz. 493voor meer informatie over
het reinigen van de filters.
Uitschakelsysteem voor
noodgevallen
Waarschuwingsmelding
hybridesysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 82 Tuesday, August 25, 2020 9:11 AM

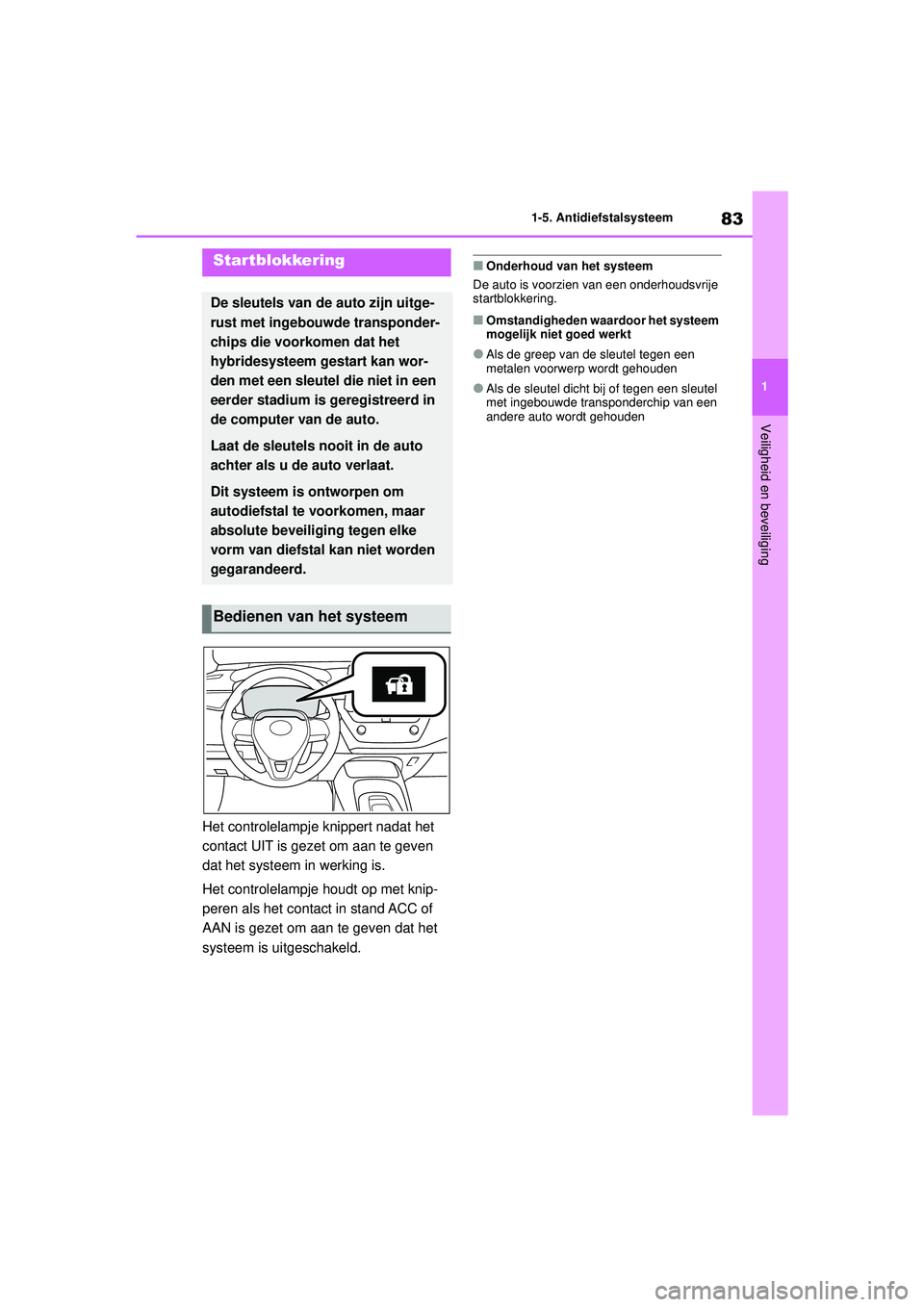

83
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
1-5.Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in
werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehouden
Startblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het
hybridesysteem gestart kan wor-
den met een sleutel die niet in een
eerder stadium is geregistreerd in
de computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om
autodiefstal te voorkomen, maar
absolute beveiliging tegen elke
vorm van diefstal kan niet worden
gegarandeerd.
Bedienen van het systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 83 Tuesday, August 25, 2020 9:11 AM

841-5. Antidiefstalsysteem
COROLLA HV_TMMT_EE

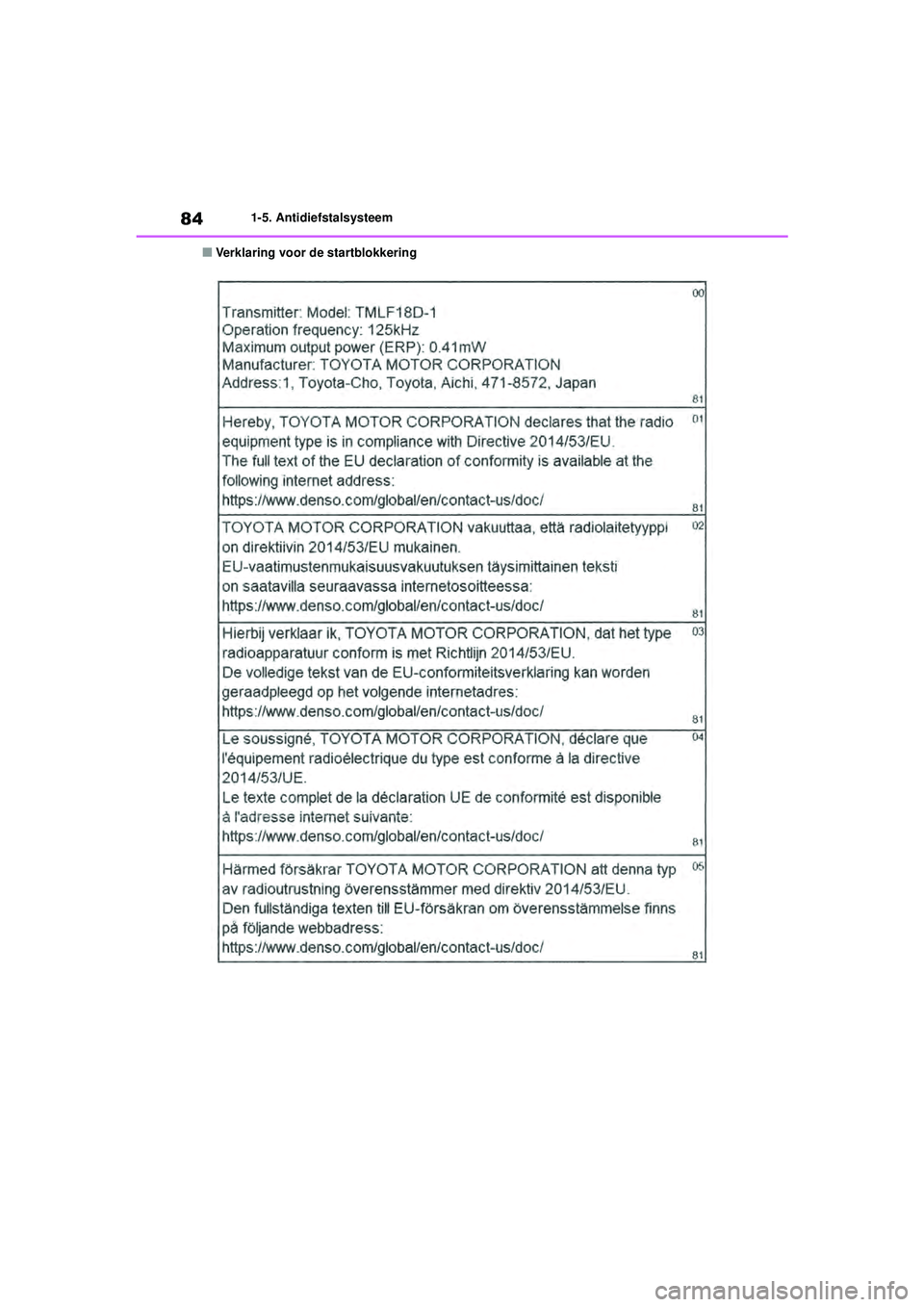

■Verklaring voor de startblokkering
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 84 Tuesday, August 25, 2020 9:11 AM

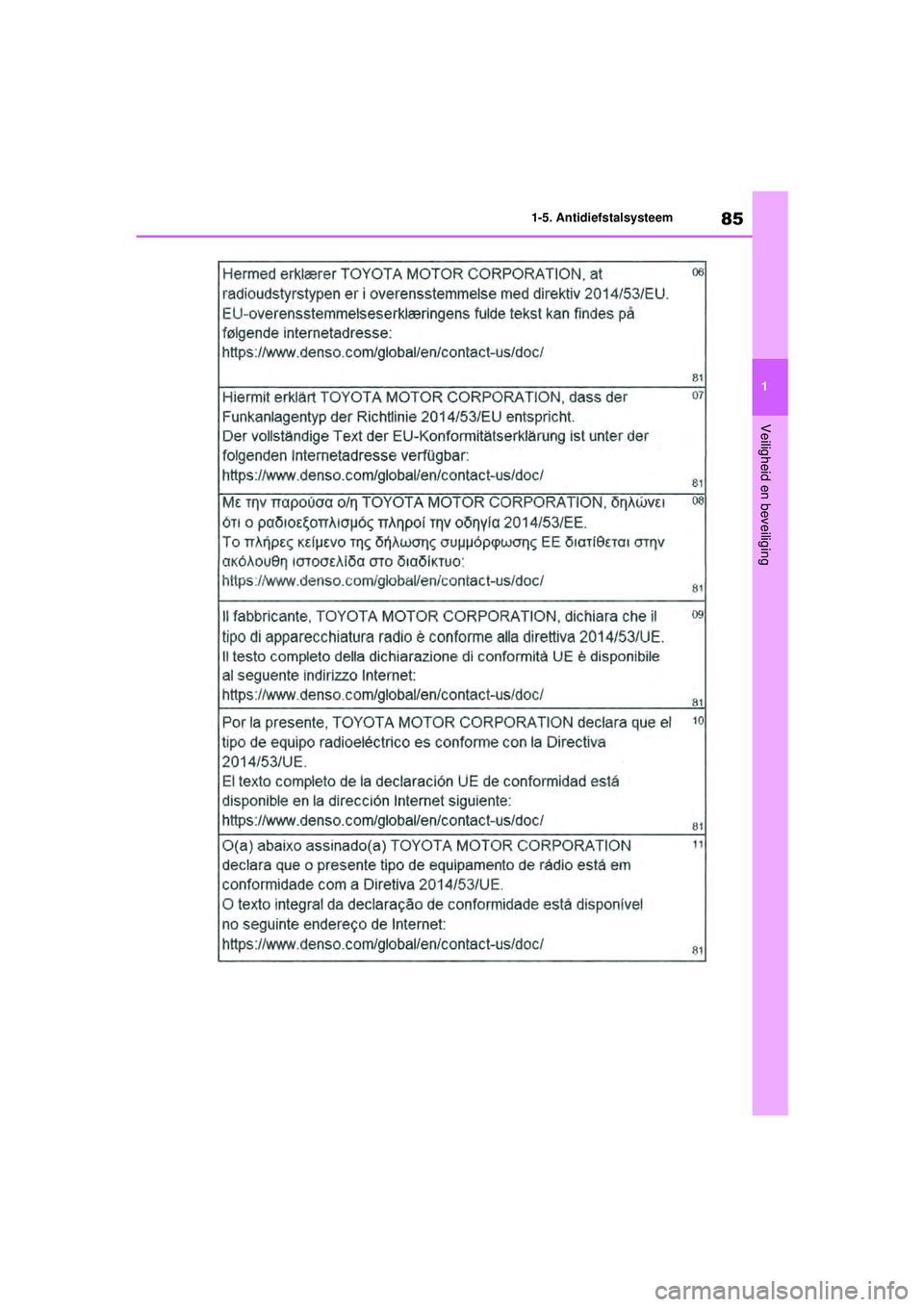

85
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa
ge 85 Tuesday, August 25, 2020 9:11 AM

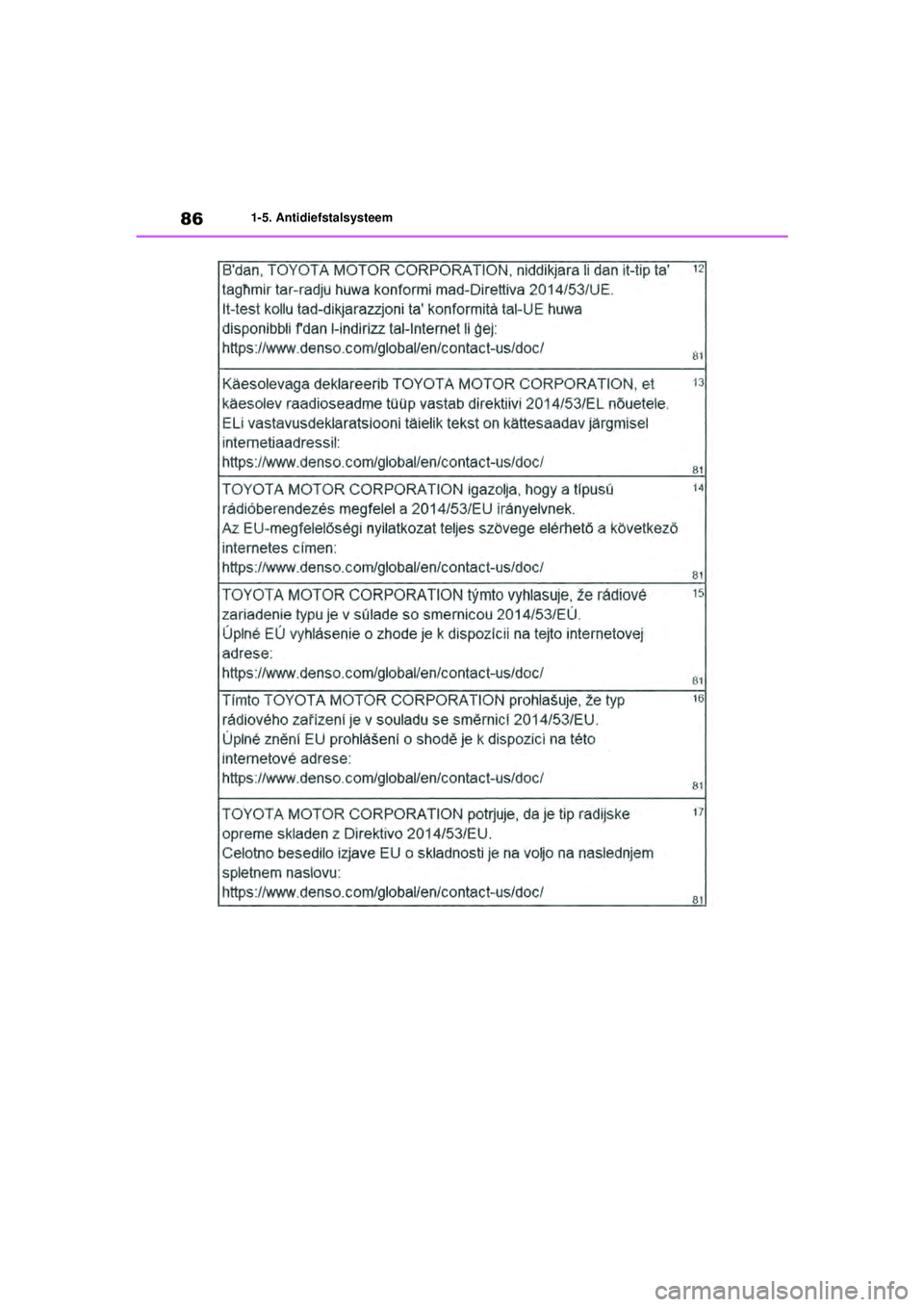

861-5. Antidiefstalsysteem
COROLLA HV_TMMT_EE
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 86 Tuesday, August 25, 2020 9:11 AM

87
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa
ge 87 Tuesday, August 25, 2020 9:11 AM

881-5. Antidiefstalsysteem
COROLLA HV_TMMT_EE
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 88 Tuesday, August 25, 2020 9:11 AM
