1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
COROLLA HV_TMMT_EE

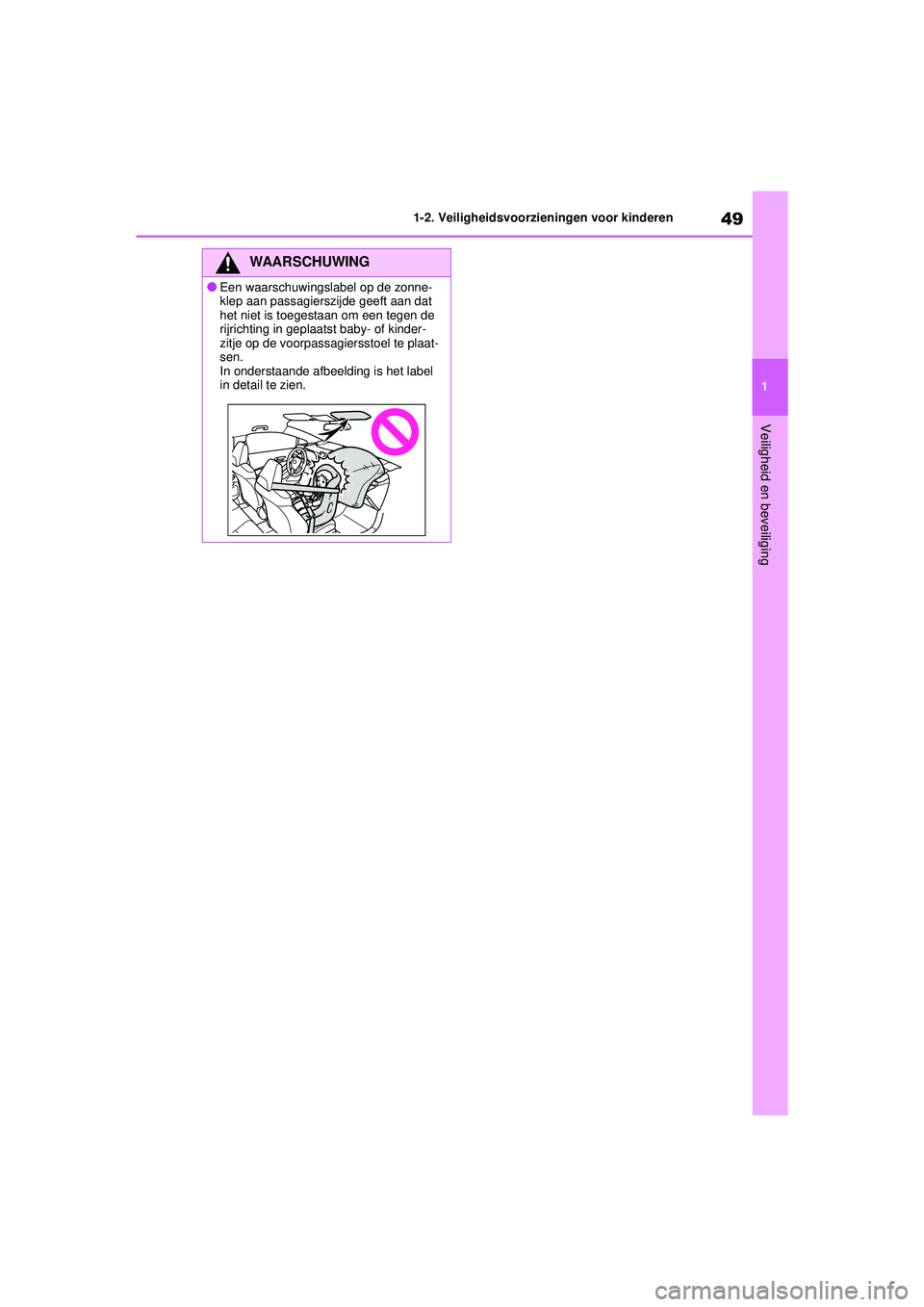

WAARSCHUWING
●Een waarschuwingslabel op de zonne-
klep aan passagierszijde geeft aan dat
het niet is toegestaan om een tegen de
rijrichting in geplaatst baby- of kinder-
zitje op de voorpassagiersstoel te plaat-
sen.
In onderstaande afbeelding is het label
in detail te zien.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa
ge 49 Tuesday, August 25, 2020 9:11 AM

501-2. Veiligheidsvoorzieningen voor kinderen
COROLLA HV_TMMT_EE

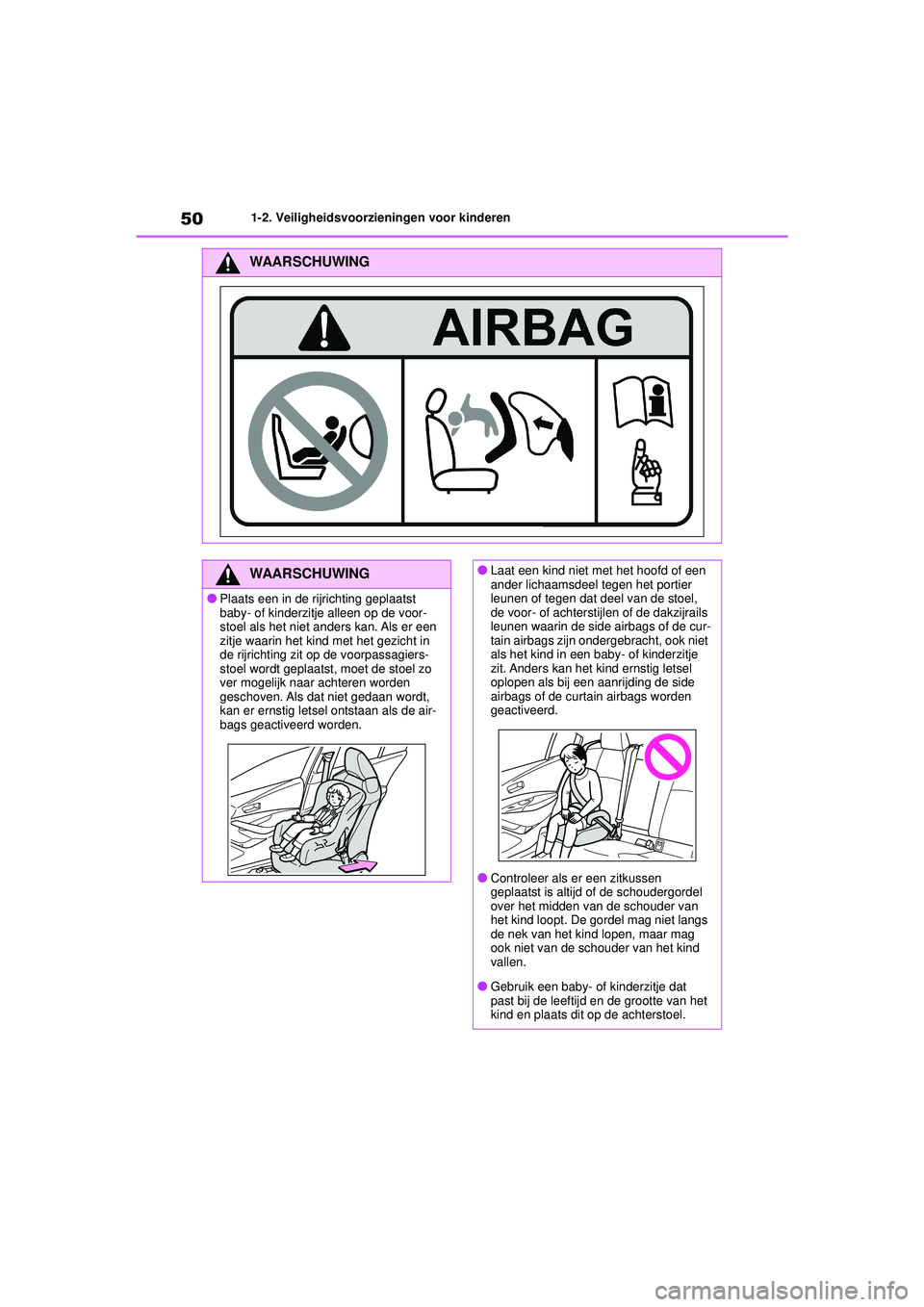

WAARSCHUWING
WAARSCHUWING
●Plaats een in de rijrichting geplaatst
baby- of kinderzitje alleen op de voor-
stoel als het niet anders kan. Als er een
zitje waarin het kind met het gezicht in
de rijrichting zit op de voorpassagiers-
stoel wordt geplaatst, moet de stoel zo
ver mogelijk naar achteren worden
geschoven. Als dat niet gedaan wordt,
kan er ernstig letsel ontstaan als de air-
bags geactiveerd worden.
●Laat een kind niet met het hoofd of een
ander lichaamsdeel tegen het portier
leunen of tegen dat deel van de stoel,
de voor- of achterstijlen of de dakzijrails
leunen waarin de side airbags of de cur-
tain airbags zijn ondergebracht, ook niet
als het kind in een baby- of kinderzitje
zit. Anders kan het kind ernstig letsel
oplopen als bij een aanrijding de side
airbags of de curtain airbags worden
geactiveerd.
●Controleer als er een zitkussen
geplaatst is altijd of de schoudergordel
over het midden van de schouder van
het kind loopt. De gordel mag niet langs
de nek van het kind lopen, maar mag
ook niet van de schouder van het kind
vallen.
●Gebruik een baby- of kinderzitje dat
past bij de leeftijd en de grootte van het
kind en plaats dit op de achterstoel.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 50 Tuesday, August 25, 2020 9:11 AM

51
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
COROLLA HV_TMMT_EE

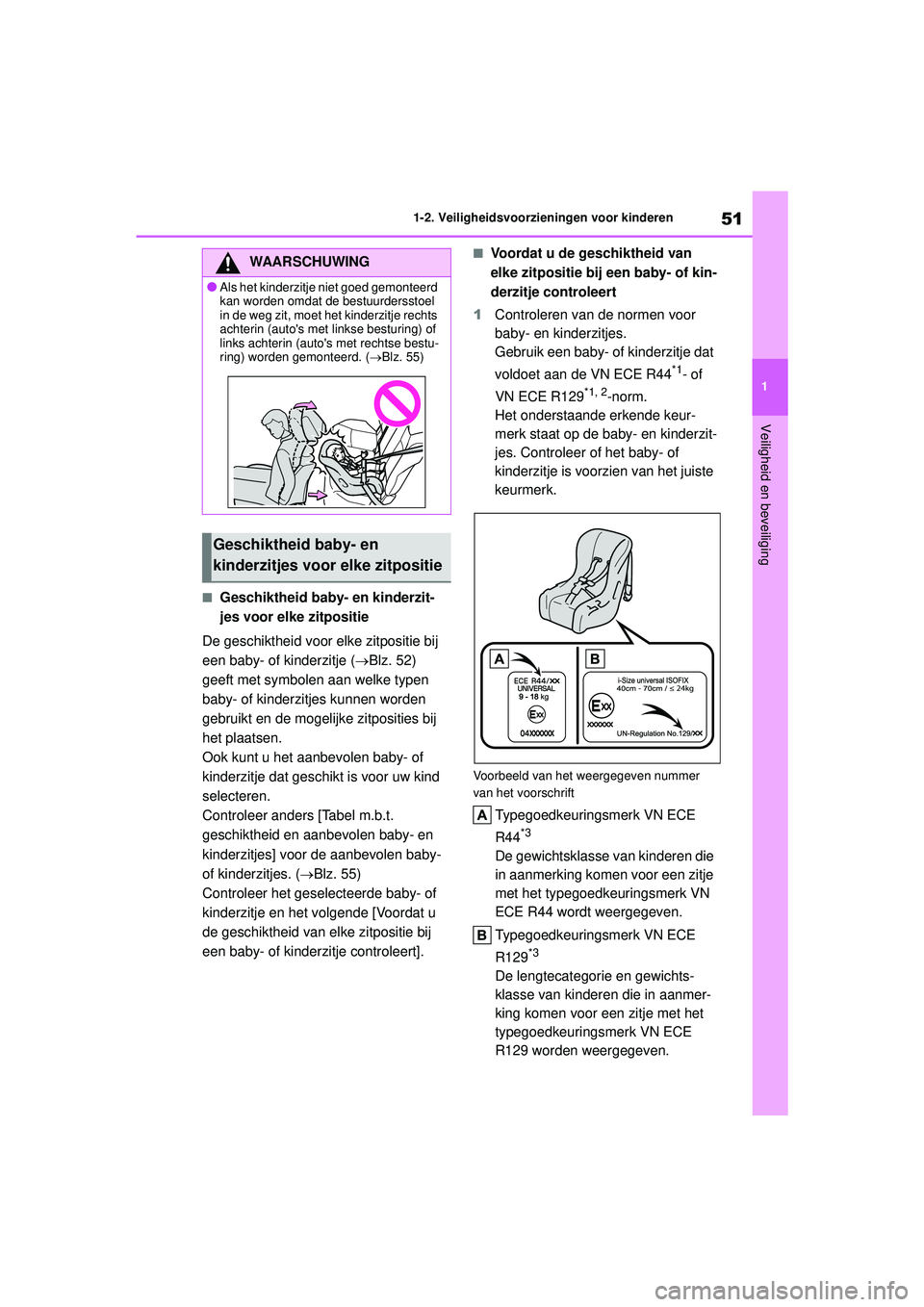

■Geschiktheid baby- en kinderzit-
jes voor elke zitpositie
De geschiktheid voor elke zitpositie bij
een baby- of kinderzitje ( Blz. 52)
geeft met symbolen aan welke typen
baby- of kinderzitjes kunnen worden
gebruikt en de mogelijke zitposities bij
het plaatsen.
Ook kunt u het aanbevolen baby- of
kinderzitje dat geschikt is voor uw kind
selecteren.
Controleer anders [Tabel m.b.t.
geschiktheid en aanbevolen baby- en
kinderzitjes] voor de aanbevolen baby-
of kinderzitjes. ( Blz. 55)
Controleer het geselecteerde baby- of
kinderzitje en het volgende [Voordat u
de geschiktheid van elke zitpositie bij
een baby- of kinderzitje controleert].
■Voordat u de geschiktheid van
elke zitpositie bij een baby- of kin-
derzitje controleert
1 Controleren van de normen voor
baby- en kinderzitjes.
Gebruik een baby- of kinderzitje dat
voldoet aan de VN ECE R44
*1- of
VN ECE R129
*1, 2-norm.
Het onderstaande erkende keur-
merk staat op de baby- en kinderzit-
jes. Controleer of het baby- of
kinderzitje is voorzien van het juiste
keurmerk.
Voorbeeld van het weergegeven nummer
van het voorschrift
Typegoedkeuringsmerk VN ECE
R44
*3
De gewichtsklasse van kinderen die
in aanmerking komen voor een zitje
met het typegoedkeuringsmerk VN
ECE R44 wordt weergegeven.
Typegoedkeuringsmerk VN ECE
R129
*3
De lengtecategorie en gewichts-
klasse van kinderen die in aanmer-
king komen voor een zitje met het
typegoedkeuringsmerk VN ECE
R129 worden weergegeven.
WAARSCHUWING
●Als het kinderzitje niet goed gemonteerd
kan worden omdat de bestuurdersstoel
in de weg zit, moet het kinderzitje rechts
achterin (auto's met linkse besturing) of
links achterin (auto's met rechtse bestu-
ring) worden gemonteerd. ( Blz. 55)
Geschiktheid baby- en
kinderzitjes voor elke zitpositie
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 51 Tuesday, August 25, 2020 9:11 AM

521-2. Veiligheidsvoorzieningen voor kinderen
COROLLA HV_TMMT_EE

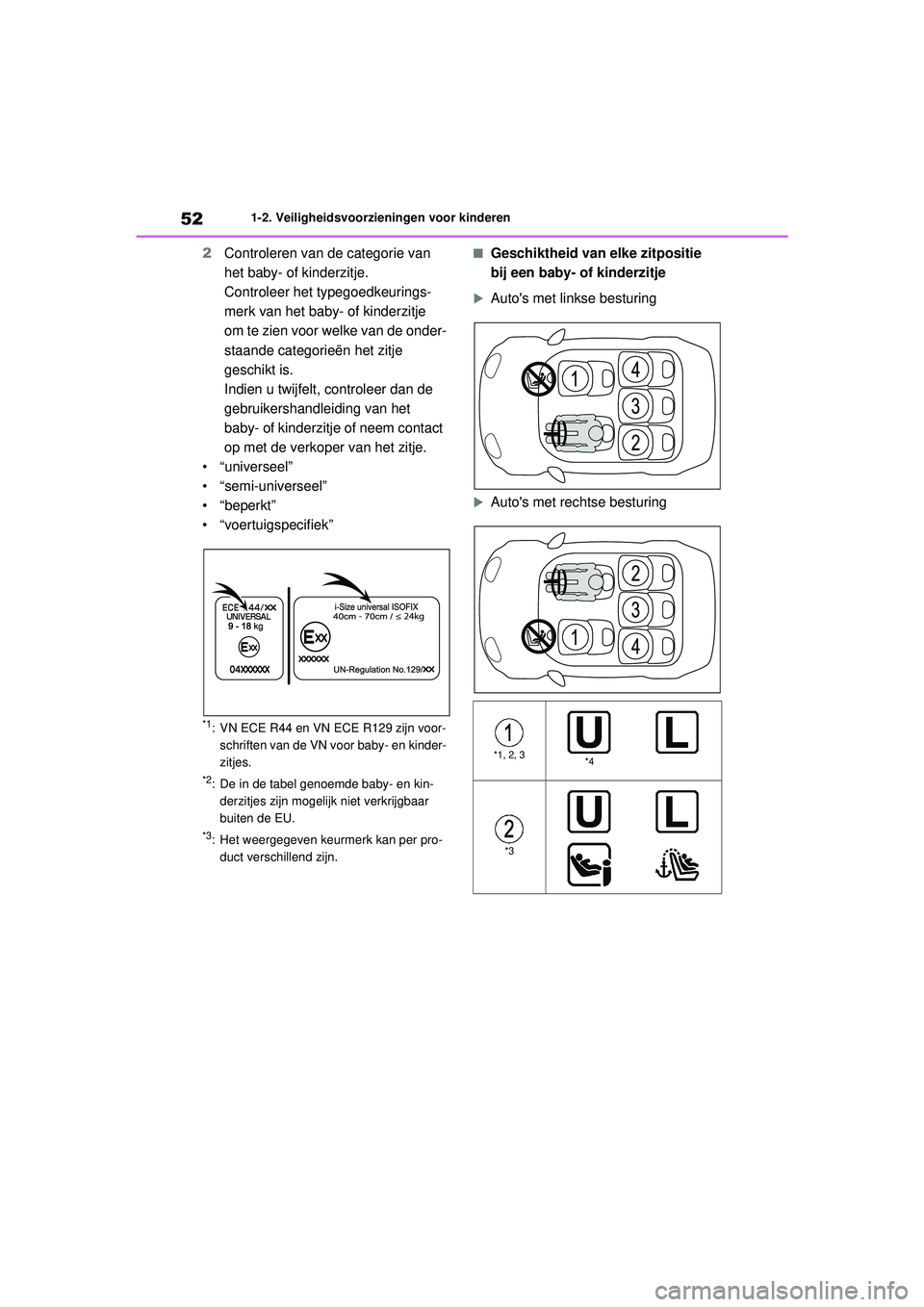

2 Controleren van de categorie van
het baby- of kinderzitje.
Controleer het typegoedkeurings-
merk van het baby- of kinderzitje
om te zien voor welke van de onder-
staande categorieën het zitje
geschikt is.
Indien u twijfelt, controleer dan de
gebruikershandleiding van het
baby- of kinderzitje of neem contact
op met de verkoper van het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1: VN ECE R44 en VN ECE R129 zijn voor- schriften van de VN voor baby- en kinder-
zitjes.
*2: De in de tabel genoemde baby- en kin-derzitjes zijn mogelijk niet verkrijgbaar
buiten de EU.
*3: Het weergegeven keurmerk kan per pro-duct verschillend zijn.
■Geschiktheid van elke zitpositie
bij een baby- of kinderzitje
Auto's met linkse besturing
Auto's met rechtse besturing
*1, 2, 3*4
*3
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 52 Tuesday, August 25, 2020 9:11 AM

53
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
COROLLA HV_TMMT_EE

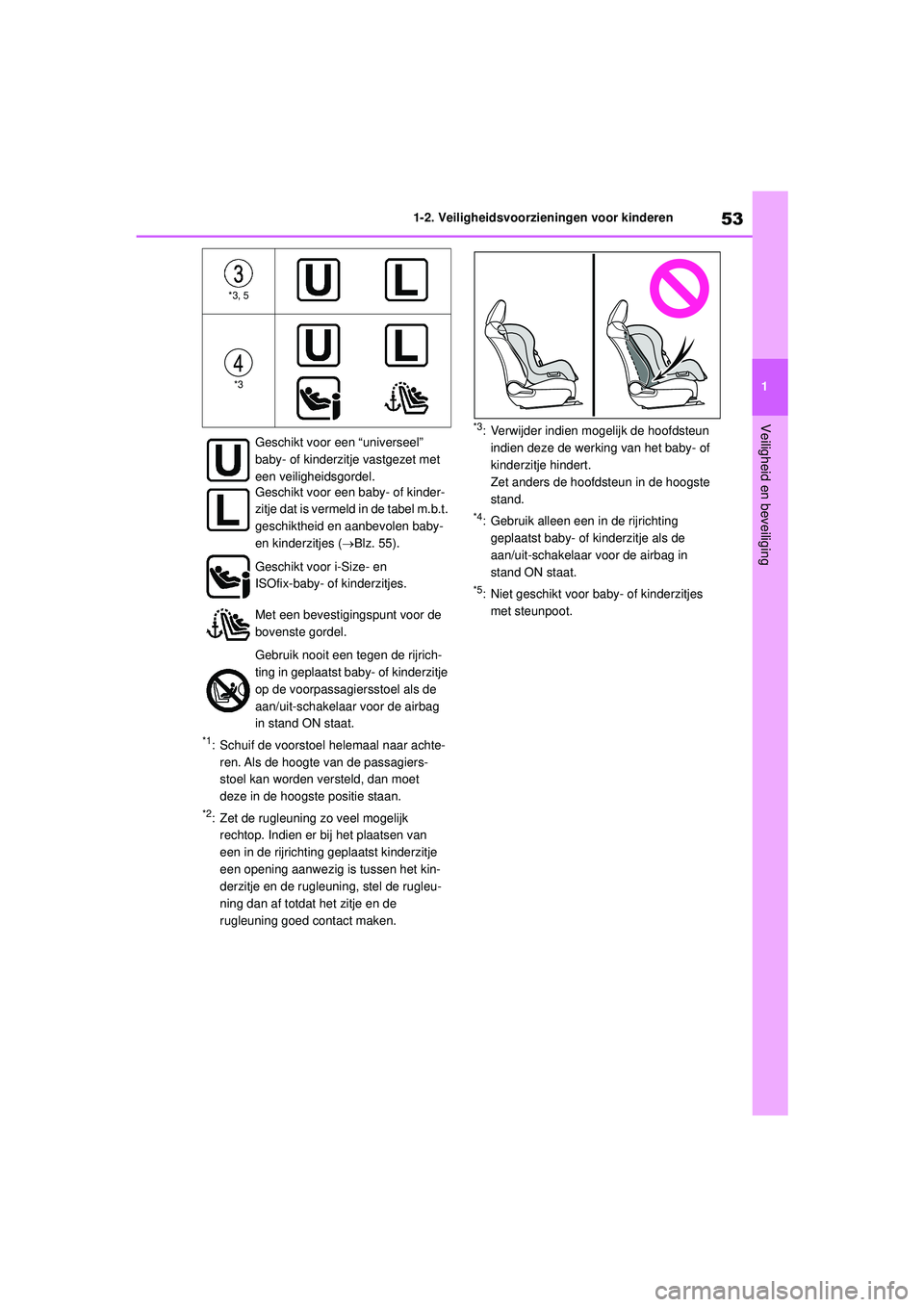

*1: Schuif de voorstoel helemaal naar achte-
ren. Als de hoogte van de passagiers-
stoel kan worden versteld, dan moet
deze in de hoogste positie staan.
*2: Zet de rugleuning zo veel mogelijk rechtop. Indien er bij het plaatsen van
een in de rijrichti ng geplaatst kinderzitje
een opening aanwezig is tussen het kin-
derzitje en de rugleuning, stel de rugleu-
ning dan af totdat het zitje en de
rugleuning goed contact maken.
*3: Verwijder indien mogelijk de hoofdsteun
indien deze de werking van het baby- of
kinderzitje hindert.
Zet anders de hoofdsteun in de hoogste
stand.
*4: Gebruik alleen een in de rijrichting
geplaatst baby- of kinderzitje als de
aan/uit-schakelaar voor de airbag in
stand ON staat.
*5: Niet geschikt voor baby- of kinderzitjes
met steunpoot.
*3, 5
*3
Geschikt voor een “universeel”
baby- of kinderzitje vastgezet met
een veiligheidsgordel.
Geschikt voor een baby- of kinder-
zitje dat is vermeld in de tabel m.b.t.
geschiktheid en aanbevolen baby-
en kinderzitjes ( Blz. 55).
Geschikt voor i-Size- en
ISOfix-baby- of kinderzitjes.
Met een bevestigingspunt voor de
bovenste gordel.
Gebruik nooit een tegen de rijrich-
ting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel als de
aan/uit-schakelaar voor de airbag
in stand ON staat.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 53 Tuesday, August 25, 2020 9:11 AM

541-2. Veiligheidsvoorzieningen voor kinderen
COROLLA HV_TMMT_EE

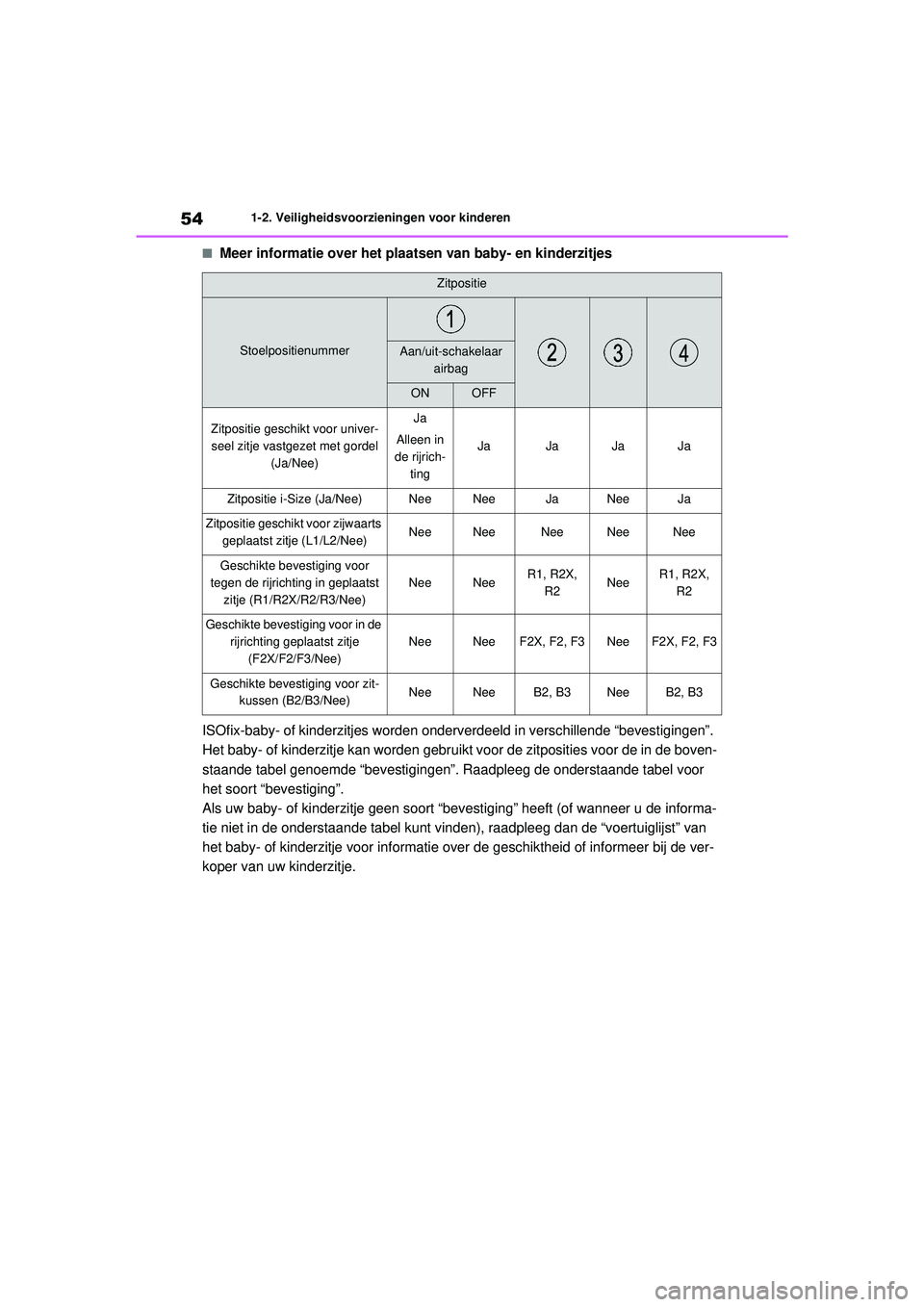

■Meer informatie over het plaatsen van baby- en kinderzitjes
ISOfix-baby- of kinderzitjes worden onderverdeeld in verschillende “bevestigingen”.
Het baby- of kinderzitje kan worden gebruikt voor de zitposities voor de in de boven-
staande tabel genoemde “bevestigingen”. Raadpleeg de onderstaande tabel voor
het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de informa-
tie niet in de onderstaande tabel kunt vinden), raadpleeg dan de “voertuiglijst” van
het baby- of kinderzitje voor informatie over de geschiktheid of informeer bij de ver-
koper van uw kinderzitje.
Zitpositie
StoelpositienummerAan/uit-schakelaar airbag
ONOFF
Zitpositie gesch ikt voor univer-
seel zitje vastgezet met gordel (Ja/Nee)Ja
Alleen in
de rijrich- ting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeJaNeeJa
Zitpositie geschikt voor zijwaarts
geplaatst zitje (L1/L2/Nee)NeeNeeNeeNeeNee
Geschikte bevestiging voor
tegen de rijrichting in geplaatst zitje (R1/R2X/R2/R3/Nee)
NeeNeeR1, R2X, R2NeeR1, R2X, R2
Geschikte bevestiging voor in de rijrichting geplaatst zitje (F2X/F2/F3/Nee)
NeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging voor zit- kussen (B2/B3/Nee)NeeNeeB2, B3NeeB2, B3
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 54 Tuesday, August 25, 2020 9:11 AM

55
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
COROLLA HV_TMMT_EE

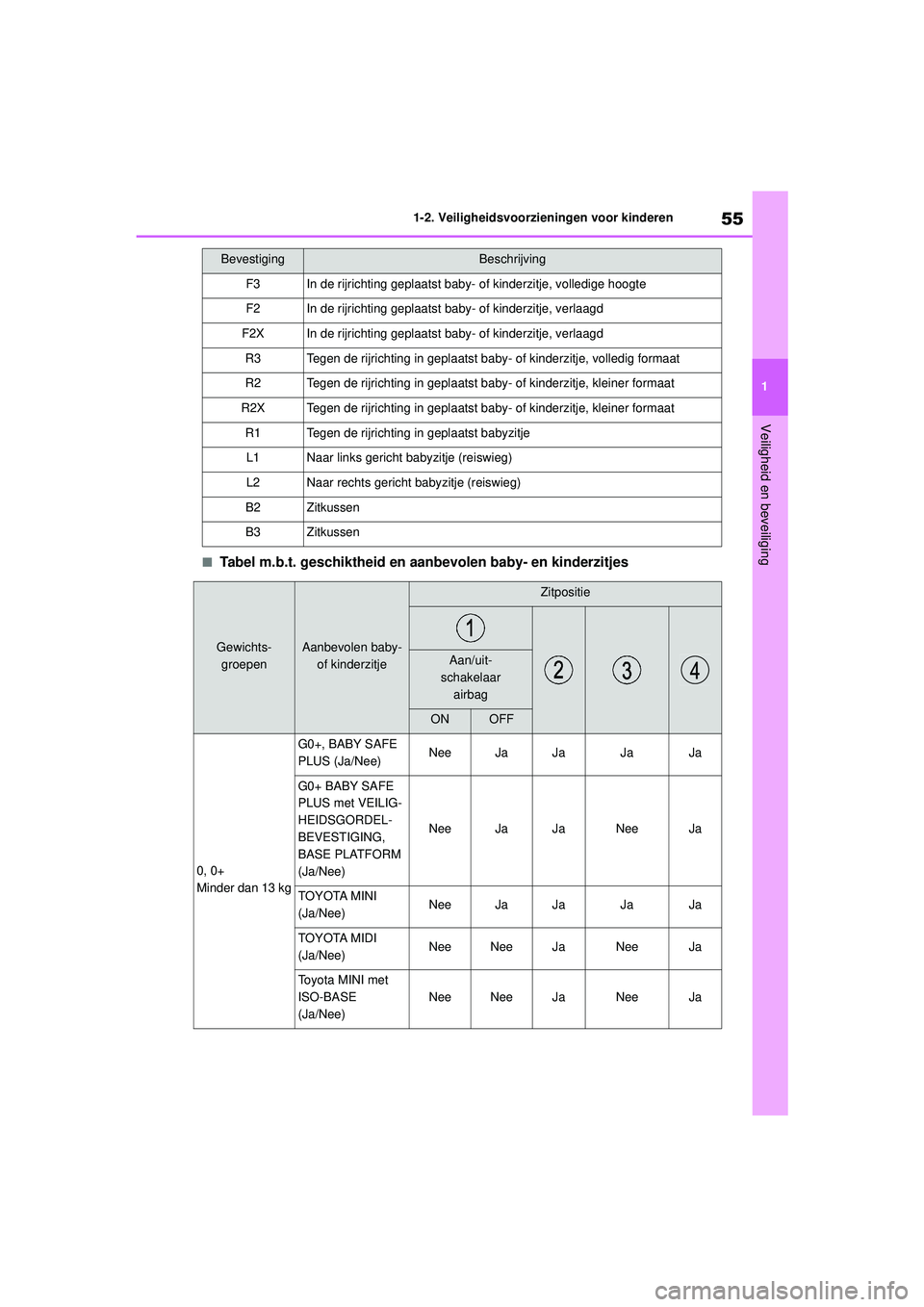

■Tabel m.b.t. geschiktheid en
aanbevolen baby- en kinderzitjes
BevestigingBeschrijving
F3In de rijrichting geplaatst baby- of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaatst b aby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
Gewichts-
groepenAanbevolen baby- of kinderzitje
Zitpositie
Aan/uit-
schakelaar
airbag
ONOFF
0, 0+
Minder dan 13 kg
G0+, BABY SAFE
PLUS (Ja/Nee)NeeJaJaJaJa
G0+ BABY SAFE
PLUS met VEILIG-
HEIDSGORDEL-
BEVESTIGING,
BASE PLATFORM
(Ja/Nee)
NeeJaJaNeeJa
TOYOTA MINI
(Ja/Nee)NeeJaJaJaJa
TOYOTA MIDI
(Ja/Nee)NeeNeeJaNeeJa
Toyota MINI met
ISO-BASE
(Ja/Nee)
NeeNeeJaNeeJa
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 55 Tuesday, August 25, 2020 9:11 AM

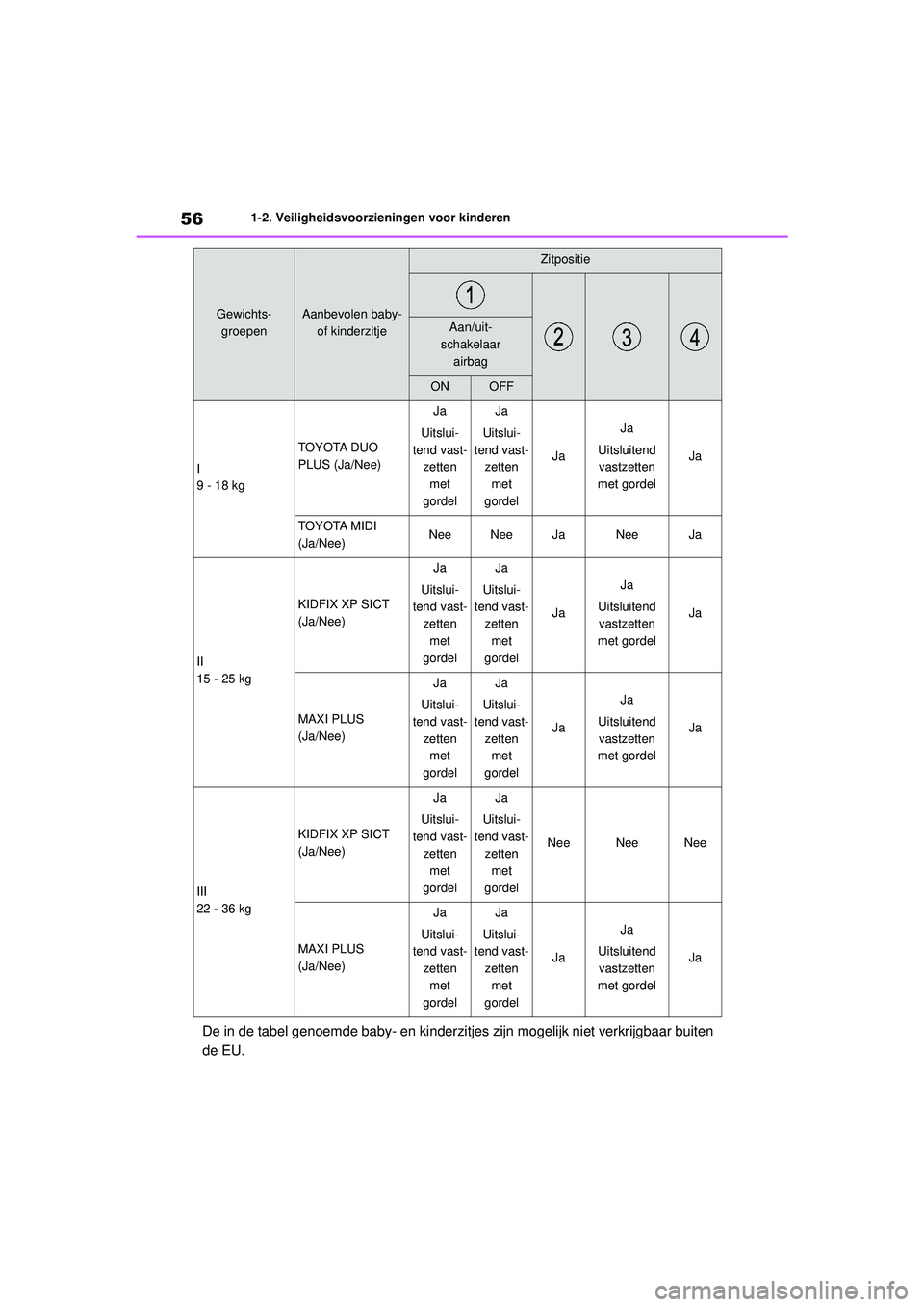

561-2. Veiligheidsvoorzieningen voor kinderen
COROLLA HV_TMMT_EE
De in de tabel genoemde baby- en kinderzi tjes zijn mogelijk niet verkrijgbaar buiten
de EU.
I
9 - 18 kg
TOYOTA DUO
PLUS (Ja/Nee)
Ja
Uitslui-
tend vast- zetten met
gordelJa
Uitslui-
tend vast- zetten met
gordel
Ja
Ja
Uitsluitend vastzetten
met gordel
Ja
TOYOTA MIDI
(Ja/Nee)NeeNeeJaNeeJa
II
15 - 25 kg
KIDFIX XP SICT
(Ja/Nee)
Ja
Uitslui-
tend vast- zetten
met
gordelJa
Uitslui-
tend vast- zetten
met
gordel
Ja
Ja
Uitsluitend vastzetten
met gordel
Ja
MAXI PLUS
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met
gordelJa
Uitslui-
tend vast-
zetten met
gordel
Ja
Ja
Uitsluitend vastzetten
met gordel
Ja
III
22 - 36 kg
KIDFIX XP SICT
(Ja/Nee)
Ja
Uitslui-
tend vast- zetten met
gordelJa
Uitslui-
tend vast- zetten met
gordel
NeeNeeNee
MAXI PLUS
(Ja/Nee)
Ja
Uitslui-
tend vast- zetten
met
gordelJa
Uitslui-
tend vast- zetten
met
gordel
Ja
Ja
Uitsluitend vastzetten
met gordel
Ja
Gewichts- groepenAanbevolen baby- of kinderzitje
Zitpositie
Aan/uit-
schakelaar airbag
ONOFF
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 56 Tuesday, August 25, 2020 9:11 AM

57
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
COROLLA HV_TMMT_EE

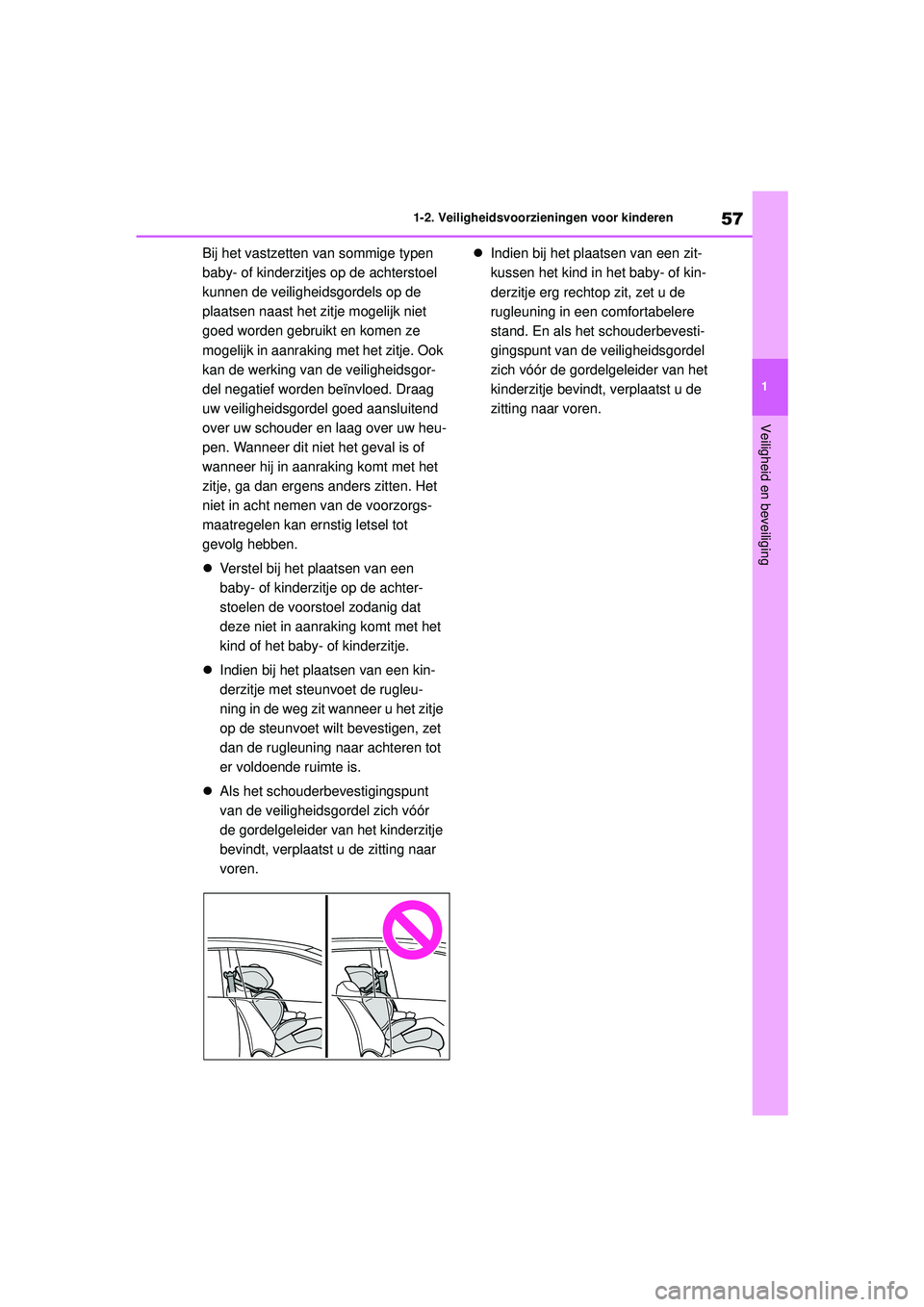

Bij het vastzetten van sommige typen
baby- of kinderzitjes op de achterstoel
kunnen de veiligheidsgordels op de
plaatsen naast het zitje mogelijk niet
goed worden gebruikt en komen ze
mogelijk in aanraking met het zitje. Ook
kan de werking van de veiligheidsgor-
del negatief worden beïnvloed. Draag
uw veiligheidsgordel goed aansluitend
over uw schouder en laag over uw heu-
pen. Wanneer dit niet het geval is of
wanneer hij in aanraking komt met het
zitje, ga dan ergens anders zitten. Het
niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot
gevolg hebben.

Verstel bij het plaatsen van een
baby- of kinderzitje op de achter-
stoelen de voorstoel zodanig dat
deze niet in aanraking komt met het
kind of het baby- of kinderzitje.
 Indien bij het plaatsen van een kin-
derzitje met steunvoet de rugleu-
ning in de weg zit wanneer u het zitje
op de steunvoet wilt bevestigen, zet
dan de rugleuning naar achteren tot
er voldoende ruimte is.
 Als het schouderbevestigingspunt
van de veiligheidsgordel zich vóór
de gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting naar
voren. 
Indien bij het plaatsen van een zit-
kussen het kind in het baby- of kin-
derzitje erg rechtop zit, zet u de
rugleuning in een comfortabelere
stand. En als het schouderbevesti-
gingspunt van de veiligheidsgordel
zich vóór de gordelgeleider van het
kinderzitje bevindt, verplaatst u de
zitting naar voren.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 57 Tuesday, August 25, 2020 9:11 AM

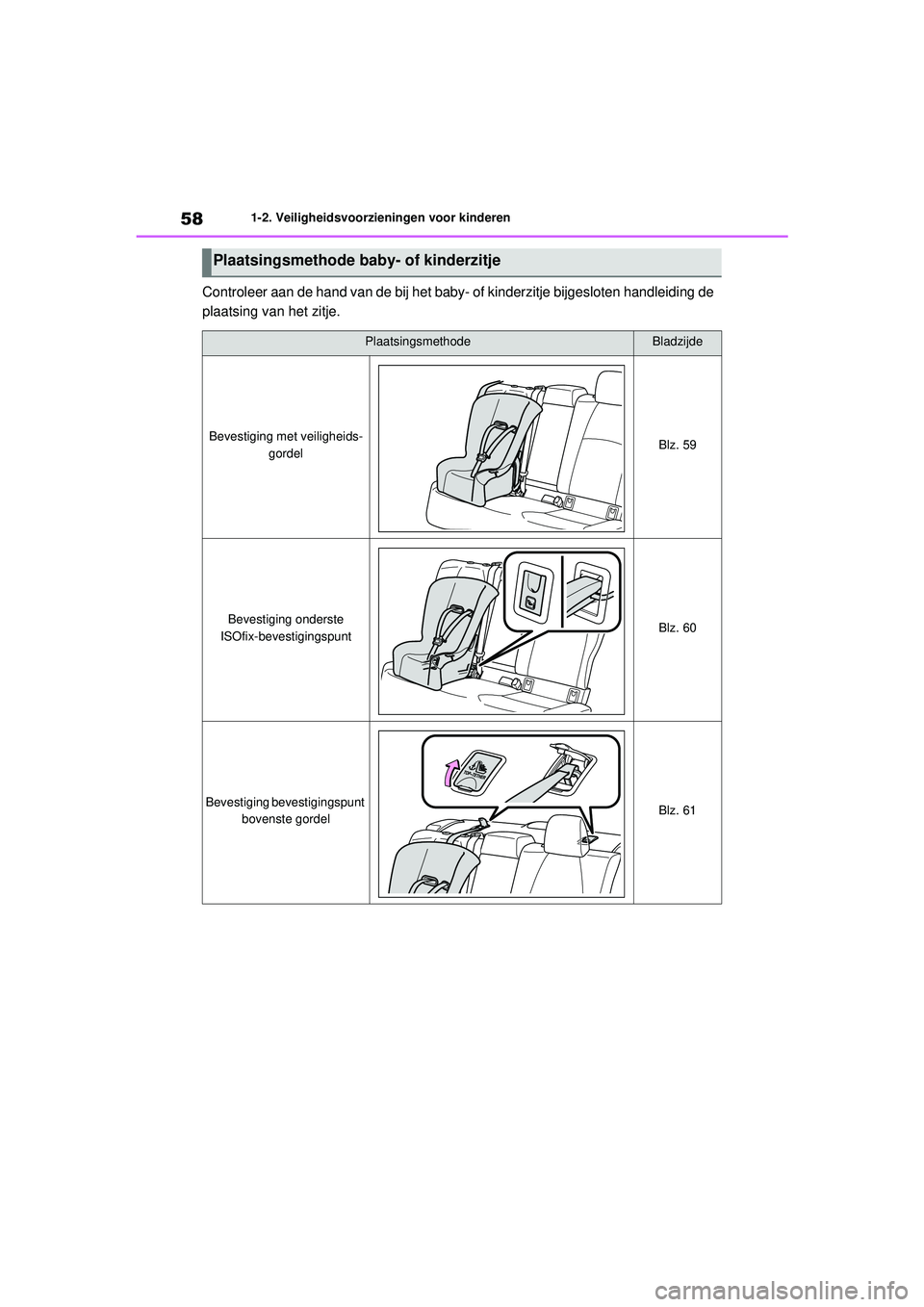

581-2. Veiligheidsvoorzieningen voor kinderen
COROLLA HV_TMMT_EE
Controleer aan de hand van de bij het baby- of kinderzitje bijgesloten handleiding de
plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veiligheids- gordelBlz. 59
Bevestiging onderste
ISOfix-bevestigingspuntBlz. 60
Bevestiging bevestigingspunt bovenste gordelBlz. 61
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 58 Tuesday, August 25, 2020 9:11 AM
