TOYOTA COROLLA 2020 Kezelési útmutató (in Hungarian)

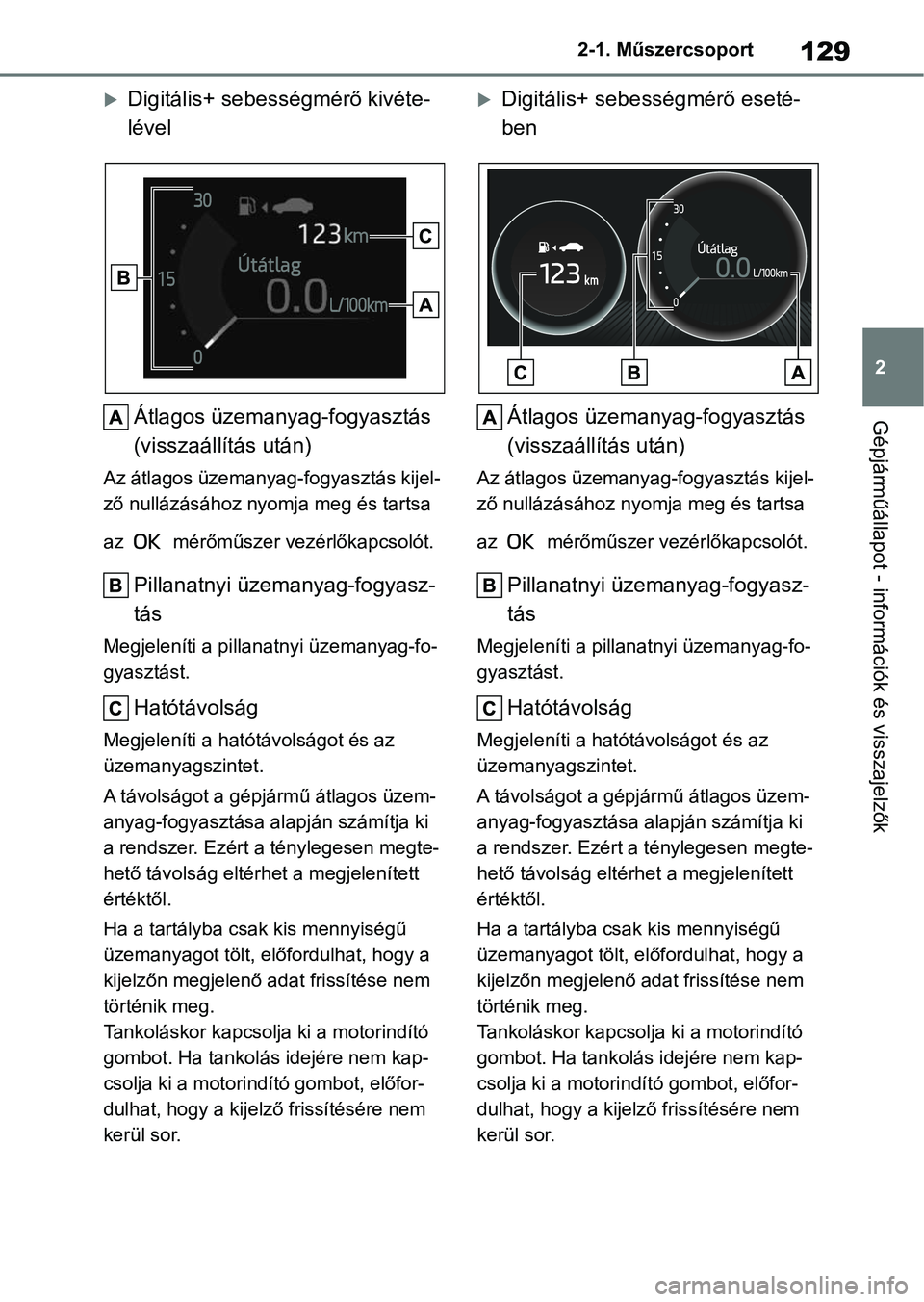

129
2
2-1. Műszercsoport
Gépjárműállapot - információk és visszajelzők
Digitális+ sebességmérő kivéte-
lével
Átlagos üzemanyag-fogyasztás
(visszaállítás után)
Az átlagos üzemanyag-fogyasztás kijel-
ző nullázásához nyomja meg és tartsa
az mérőműszer vezérlőkapcsolót.
Pillanatnyi üzemanyag-fogyasz-
tás
Megjeleníti a pillanat nyi üzemanyag-fo-
gyasztást.
Hatótávolság
Megjeleníti a hatótávolságot és az
üzemanyagszintet.
A távolságot a gépjármű átlagos üzem-
anyag-fogyasztása alapján számítja ki
a rendszer. Ezért a ténylegesen megte-
hető távolság eltérhet a megjelenített
értéktől.
Ha a tartályba csak kis mennyiségű
üzemanyagot tölt, előfordulhat, hogy a
kijelzőn megjelenő a dat frissítése nem
történik meg.
Tankoláskor kapcsolja ki a motorindító
gombot. Ha tankolá s idejére nem kap-
csolja ki a motorindító gombot, előfor-
dulhat, hogy a kijelz ő frissítésére nem
kerül sor.
Digitális+ sebességmérő eseté-
ben
Átlagos üzemanyag-fogyasztás
(visszaállítás után)
Az átlagos üzemanyag-fogyasztás kijel-
ző nullázásához nyo mja meg és tartsa
az mérőműszer vezérlőkapcsolót.
Pillanatnyi üzemanyag-fogyasz-
tás
Megjeleníti a pillan atnyi üzemanyag-fo-
gyasztást.
Hatótávolság
Megjeleníti a hatót ávolságot és az
üzemanyagszintet.
A távolságot a gépjármű átlagos üzem-
anyag-fogyasztása al apján számítja ki
a rendszer. Ezért a ténylegesen megte-
hető távolság eltérh et a megjelenített
értéktől.
Ha a tartályba csak kis mennyiségű
üzemanyagot tölt, el őfordulhat, hogy a
kijelzőn megjelenő adat frissítése nem
történik meg.
Tankoláskor kapcsolj a ki a motorindító
gombot. Ha tankol ás idejére nem kap-
csolja ki a motorindí tó gombot, előfor-
dulhat, hogy a kijelző frissítésére nem
kerül sor.

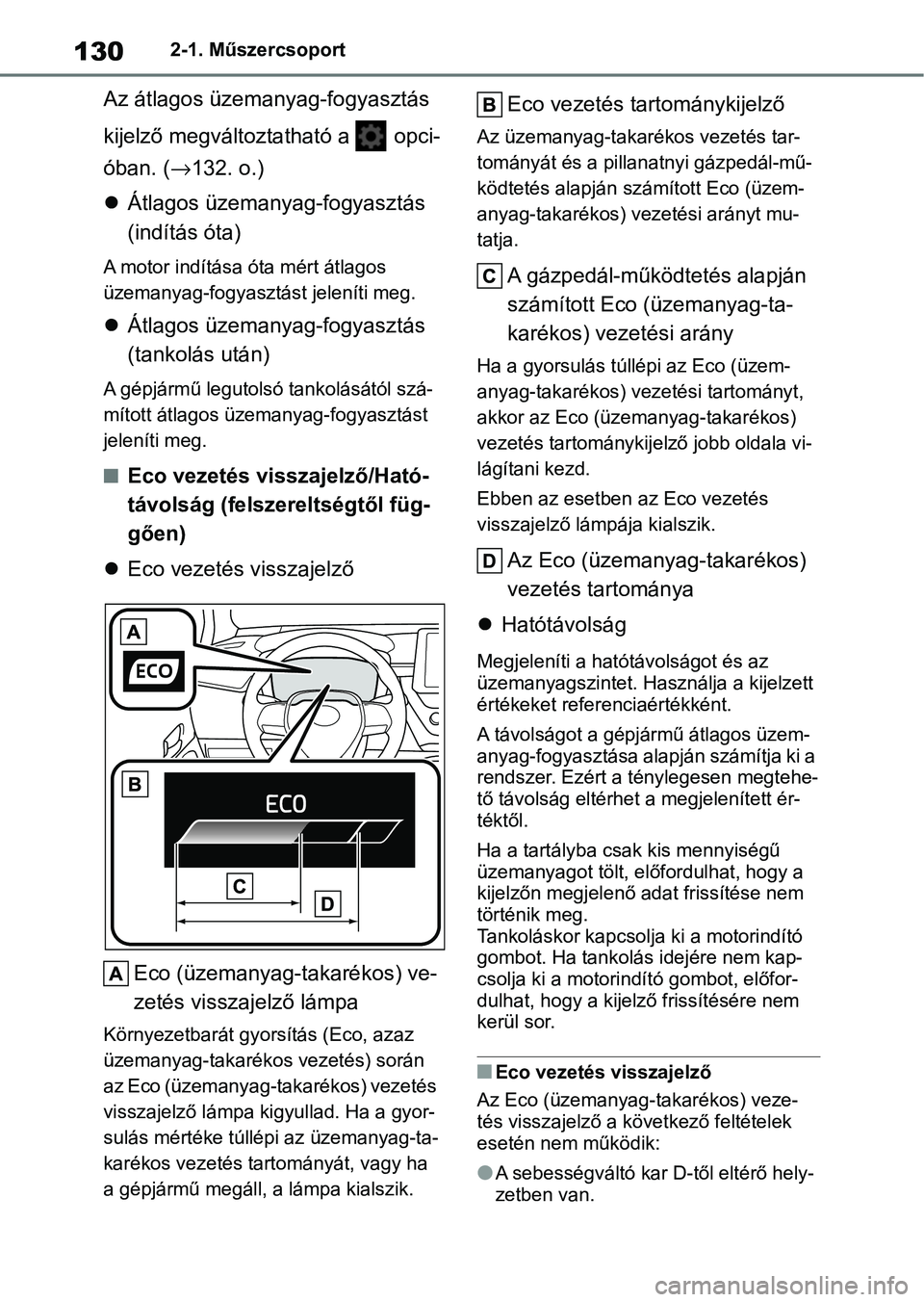

1302-1. Műszercsoport
Az átlagos üzemanyag-fogyasztás
kijelző megváltoztatható a opci-
óban. ( →132. o.)
 Átlagos üzemanyag-fogyasztás
(indítás óta)
A motor indítása óta mért átlagos
üzemanyag-fogyasztást jeleníti meg.
Átlagos üzemanyag-fogyasztás
(tankolás után)
A gépjármű legutolsó tankolásától szá-
mított átlagos üzemanyag-fogyasztást
jeleníti meg.
nEco vezetés visszajelző/Ható-
távolság (felszereltségtől füg-
gően)
 Eco vezetés visszajelző
Eco (üzemanyag-takarékos) ve-
zetés visszajelző lámpa
Környezetbarát gyo rsítás (Eco, azaz
üzemanyag-takarékos vezetés) során
az Eco (üzemanyag-takarékos) vezetés
visszajelző lámpa kigyullad. Ha a gyor-
sulás mértéke túllépi az üzemanyag-ta-
karékos vezetés ta rtományát, vagy ha
a gépjármű megáll, a lámpa kialszik.
Eco vezetés tartománykijelző
Az üzemanyag-takarékos vezetés tar-
tományát és a pillanatnyi gázpedál-mű-
ködtetés alapján számított Eco (üzem-
anyag-takarékos) vezetési arányt mu-
tatja.
A gázpedál-működtetés alapján
számított Eco (üzemanyag-ta-
karékos) vezetési arány
Ha a gyorsulás túllépi az Eco (üzem-
anyag-takarékos) vezetési tartományt,
akkor az Eco (üzemanyag-takarékos)
vezetés tartománykije lző jobb oldala vi-
lágítani kezd.
Ebben az esetben az Eco vezetés
visszajelző lámpája kialszik.
Az Eco (üzemanyag-takarékos)
vezetés tartománya
 Hatótávolság
Megjeleníti a hatót ávolságot és az
üzemanyagszintet. Használja a kijelzett
értékeket referenciaértékként.
A távolságot a gépjármű átlagos üzem-
anyag-fogyasztása alapján számítja ki a
rendszer. Ezért a ténylegesen megtehe-
tő távolság eltérhet a megjelenített ér-
téktől.
Ha a tartályba csak kis mennyiségű
üzemanyagot tölt, el őfordulhat, hogy a
kijelzőn megjelenő adat frissítése nem
történik meg.
Tankoláskor kapcsolj a ki a motorindító
gombot. Ha tankol ás idejére nem kap-
csolja ki a motorindí tó gombot, előfor-
dulhat, hogy a kijelző frissítésére nem
kerül sor.
nEco vezetés visszajelző
Az Eco (üzemanyag-takarékos) veze-
tés visszajelző a kö vetkező feltételek
esetén nem működik:
lA sebességváltó kar D-től eltérő hely-
zetben van.

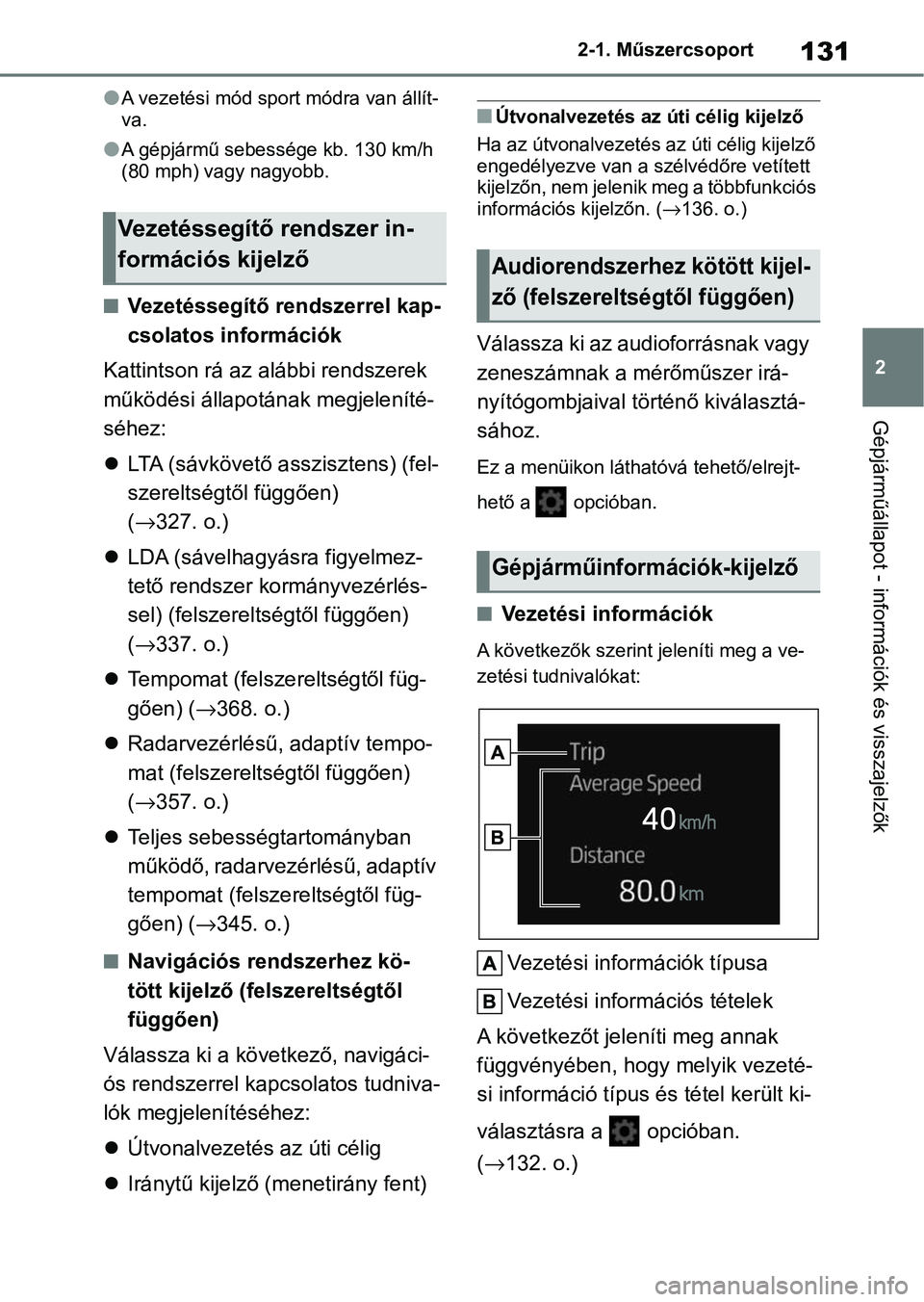

131
2
2-1. Műszercsoport
Gépjárműállapot - információk és visszajelzők
lA vezetési mód spo
rt módra van állít-
va.
lA gépjármű sebessége kb. 130 km/h
(80 mph) vagy nagyobb.
nVezetéssegítő rendszerrel kap-
csolatos információk
Kattintson rá az alábbi rendszerek
működési állapotának megjeleníté-
séhez:
 LTA (sávkövető a sszisztens) (fel-
szereltségtől függően)
( → 327. o.)
 LDA (sávelhagyásra figyelmez-
tető rendszer kormányvezérlés-
sel) (felszereltségtől függően)
(→ 337. o.)
 Tempomat (felsze reltségtől füg-
gően) ( →368. o.)
 Radarvezérlésű, adaptív tempo-
mat (felszereltségtől függően)
(→ 357. o.)
 Teljes sebességtartományban
működő, radarvezérlésű, adaptív
tempomat (felsze reltségtől füg-
gően) ( →345. o.)
nNavigációs rendszerhez kö-
tött kijelző (felszereltségtől
függően)
Válassza ki a következő, navigáci-
ós rendszerrel kapcsolatos tudniva-
lók megjelenítéséhez:
 Útvonalvezetés az úti célig
 Iránytű kijelző (menetirány fent)
nÚtvonalvezetés az ú ti célig kijelző
Ha az útvonalvezetés az úti célig kijelző
engedélyezve van a szélvédőre vetített
kijelzőn, nem jelenik meg a többfunkciós
információs kijelzőn. ( →136. o.)
Válassza ki az audioforrásnak vagy
zeneszámnak a mérőműszer irá-
nyítógombjaival történő kiválasztá-
sához.
Ez a menüikon láthat óvá tehető/elrejt-
hető a opcióban.
nVezetési információk
A következők szerint jeleníti meg a ve-
zetési tudnivalókat:
Vezetési információk típusa
Vezetési információs tételek
A következőt jeleníti meg annak
függvényében, hogy melyik vezeté-
si információ típus és tétel került ki-
választásra a opcióban.
( → 132. o.)
Vezetéssegítő rendszer in-
formációs kijelző
Audiorendszerhez kötött kijel-
ző (felszereltségtől függően)
Gépjárműinformációk-kijelző

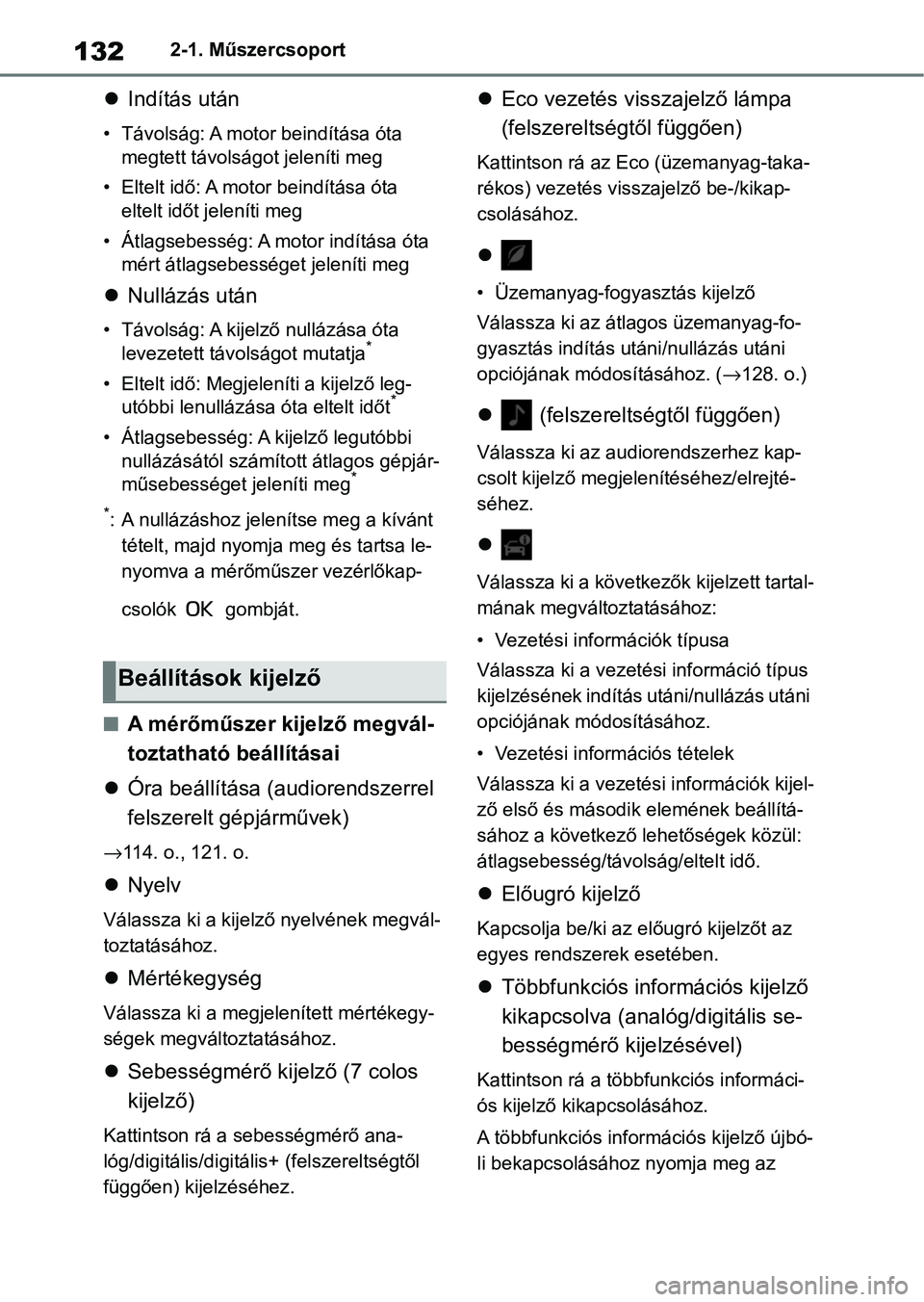

1322-1. Műszercsoport
Indítás után
• Távolság: A motor beindítása óta
megtett távolságot jeleníti meg
• Eltelt idő: A motor beindítása óta eltelt időt jeleníti meg
• Átlagsebesség: A m otor indítása óta
mért átlagsebességet jeleníti meg
 Nullázás után
• Távolság: A kijelző nullázása óta
levezetett távolságot mutatja*
• Eltelt idő: Megjelen íti a kijelző leg-
utóbbi lenullázása óta eltelt időt*
• Átlagsebesség: A kijelző legutóbbi nullázásától számíto tt átlagos gépjár-
műsebességet jeleníti meg
*
*
: A nullázáshoz jelenítse meg a kívánt tételt, majd nyomja meg és tartsa le-
nyomva a mérőműszer vezérlőkap-
csolók gombját.
nA mérőműszer kijelző megvál-
toztatható beállításai
 Óra beállítása (audiorendszerrel
felszerelt gépjárművek)
→114. o., 121. o.
Nyelv
Válassza ki a kijelző nyelvének megvál-
toztatásához.
Mértékegység
Válassza ki a megjelenített mértékegy-
ségek megváltoztatásához.
Sebességmérő kijelző (7 colos
kijelző)
Kattintson rá a sebességmérő ana-
lóg/digitális/digitális + (felszereltségtől
függően) kijelzéséhez.
 Eco vezetés visszajelző lámpa
(felszereltségtől függően)
Kattintson rá az Eco (üzemanyag-taka-
rékos) vezetés visszajelző be-/kikap-
csolásához.

• Üzemanyag-fogyasztás kijelző
Válassza ki az átla gos üzemanyag-fo-
gyasztás indítás utáni/nullázás utáni
opciójának módosításához. ( →128. o.)
 (felszereltségtől függően)
Válassza ki az aud iorendszerhez kap-
csolt kijelző megjelenítéséhez/elrejté-
séhez.

Válassza ki a következ ők kijelzett tartal-
mának megváltoztatásához:
• Vezetési információk típusa
Válassza ki a vezetési információ típus
kijelzésének indítás utáni/nullázás utáni
opciójának módosításához.
• Vezetési információs tételek
Válassza ki a vezetési információk kijel-
ző első és második elemének beállítá-
sához a következő lehetőségek közül:
átlagsebesség/távolság/eltelt idő.
 Előugró kijelző
Kapcsolja be/ki az el őugró kijelzőt az
egyes rendszerek esetében.
 Többfunkciós információs kijelző
kikapcsolva (analóg/digitális se-
bességmérő kijelzésével)
Kattintson rá a többfunkciós informáci-
ós kijelző kikapcsolásához.
A többfunkciós információs kijelző újbó-
li bekapcsolásához nyomja meg az
Beállítások kijelző

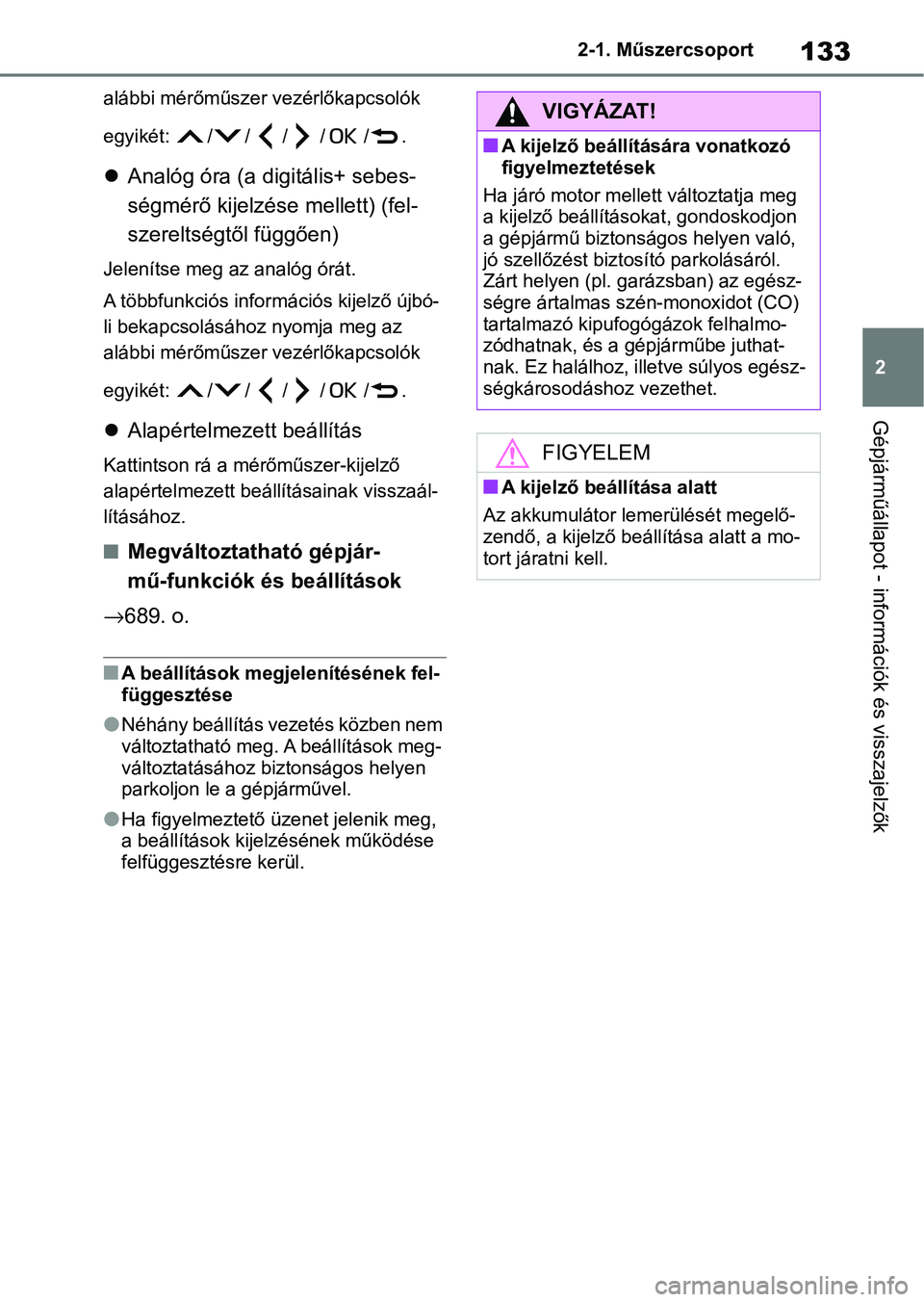

133
2
2-1. Műszercsoport
Gépjárműállapot - információk és visszajelzők
alábbi mérőműszer vezérlőkapcsolók
egyikét: / / / / / .

Analóg óra (a digitális+ sebes-
ségmérő kijelzés e mellett) (fel-
szereltségtől függően)
Jelenítse meg az analóg órát.
A többfunkciós információs kijelző újbó-
li bekapcsolásához nyomja meg az
alábbi mérőműszer vezérlőkapcsolók
egyikét: / / / / / .
 Alapértelmezett beállítás
Kattintson rá a mé rőműszer-kijelző
alapértelmezett beállításainak visszaál-
lításához.
nMegváltoztatható gépjár-
mű-funkciók és beállítások
→ 689. o.
nA beállítások megjelenítésének fel-
függesztése
lNéhány beállítás vezetés közben nem
változtatható meg. A beállítások meg-
változtatásához biztonságos helyen
parkoljon le a gépjárművel.
lHa figyelmeztető üzenet jelenik meg,
a beállítások kije lzésének működése
felfüggesztésre kerül.
VIGYÁZAT!
nA kijelző beállítására vonatkozó
figyelmeztetések
Ha járó motor mellett változtatja meg
a kijelző beállításokat, gondoskodjon
a gépjármű biztonságos helyen való,
jó szellőzést biztosí tó parkolásáról.
Zárt helyen (pl. garázsban) az egész-
ségre ártalmas szén-monoxidot (CO)
tartalmazó kipufogógázok felhalmo-
zódhatnak, és a gépjárműbe juthat-
nak. Ez halálhoz, illetve súlyos egész-
ségkárosodáshoz vezethet.
FIGYELEM
nA kijelző beállítása alatt
Az akkumulátor leme rülését megelő-
zendő, a kijelző beál lítása alatt a mo-
tort járatni kell.

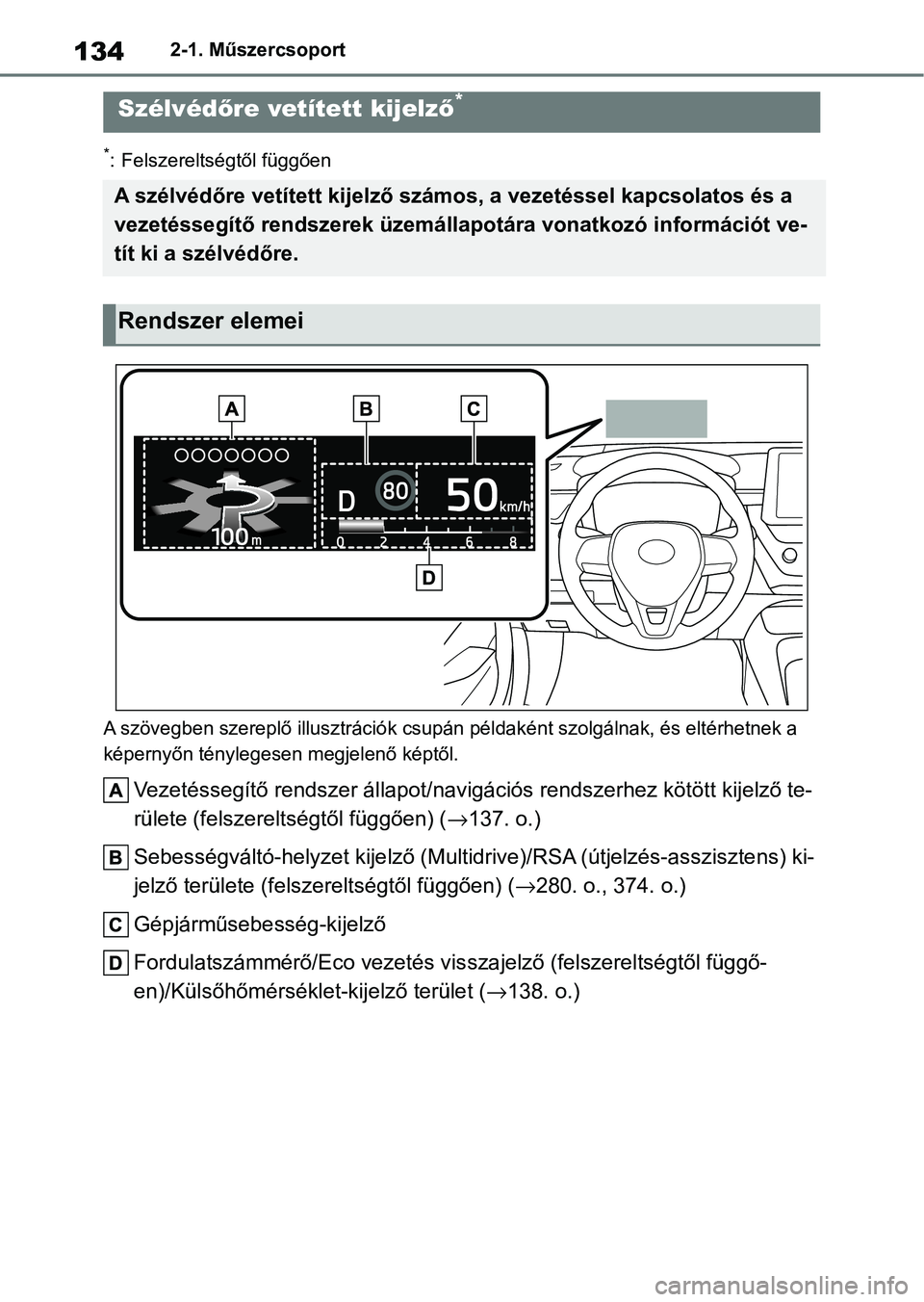

1342-1. Műszercsoport
*: Felszereltségtől függően
A szövegben szereplő illusztráció k csupán példaként szolgálnak, és eltérhetnek a
képernyőn ténylegesen megjelenő képtől.
Vezetéssegítő rendszer állapot/navigációs rendszerhez kötött ki jelző te-
rülete (felszereltségtől függően) ( →137. o.)
Sebességváltó-helyzet kijelző (Mul tidrive)/RSA (útjelzés-asszisztens) ki-
jelző területe (felszereltségtől függően) ( →280. o., 374. o.)
Gépjárműsebesség-kijelző
Fordulatszámmérő/Eco vezetés vis szajelző (felszereltségtől függő-
en)/Külsőhőmérsékl et-kijelző terület (→138. o.)
Szélvéd őre vetített kijelz ő*
A szélvédőre vetített kijelző számos, a vezetéssel kapcsolatos és a
vezetéssegítő rendszerek üzemállapotára vonatkozó információt v e-
tít ki a szélvédőre.
Rendszer elemei

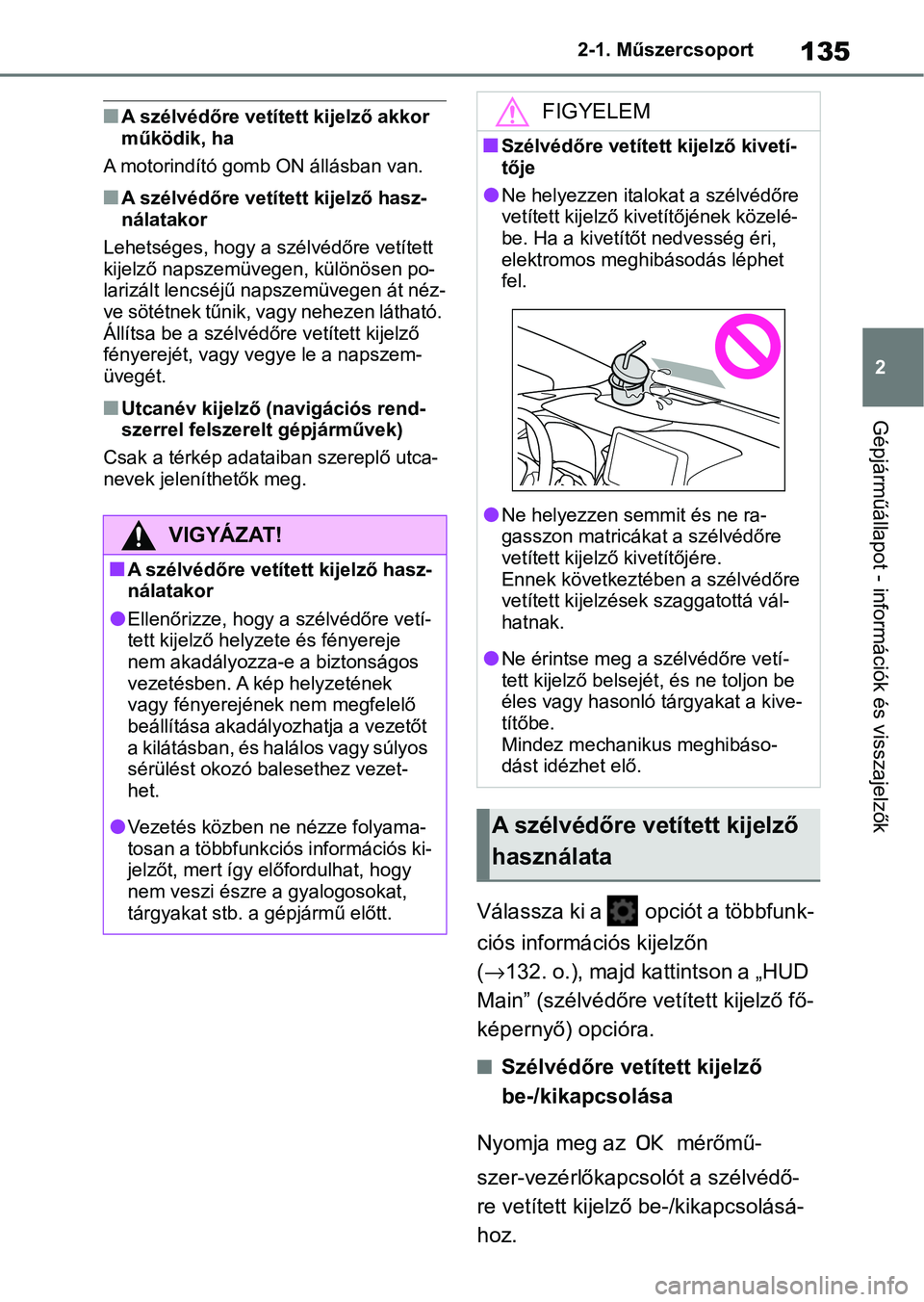

135
2
2-1. Műszercsoport
Gépjárműállapot - információk és visszajelzők
nA szélvédőre vetített kijelző akkor
működik, ha
A motorindító gomb ON állásban van.
nA szélvédőre vetített kijelző hasz-
nálatakor
Lehetséges, hogy a szélvédőre vetített
kijelző napszemüvegen, különösen po-
larizált lencséjű napszemüvegen át néz-
ve sötétnek tűnik, vagy nehezen látható.
Állítsa be a szélvédőre vetített kijelző
fényerejét, vagy vegye le a napszem-
üvegét.
nUtcanév kijelző (navigációs rend-
szerrel felszerelt gépjárművek)
Csak a térkép adataiban szereplő utca-
nevek jeleníthetők meg.
Válassza ki a opciót a többfunk-
ciós információs kijelzőn
( → 132. o.), majd kattintson a „HUD
Main” (szélvédőre vetített kijelző fő-
képernyő) opcióra.
nSzélvédőre vetített kijelző
be-/kikapcsolása
Nyomja meg az mérőmű-
szer-vezérlőkapcsolót a szélvédő-
re vetített kijelző be-/kikapcsolásá-
hoz.
VIGYÁZAT!
nA szélvédőre vetített kijelző hasz-
nálatakor
lEllenőrizze, hogy a szélvédőre vetí-
tett kijelző helyze te és fényereje
nem akadályozza-e a biztonságos
vezetésben. A kép helyzetének
vagy fényerejének nem megfelelő
beállítása akadályozhatja a vezetőt
a kilátásban, és halálos vagy súlyos
sérülést okozó balesethez vezet-
het.
lVezetés közben ne nézze folyama-
tosan a többfunkciós információs ki-
jelzőt, mert így előfordulhat, hogy
nem veszi észre a gyalogosokat,
tárgyakat stb. a gépjármű előtt.
FIGYELEM
nSzélvédőre vetíte tt kijelző kivetí-
tője
lNe helyezzen italokat a szélvédőre
vetített kijelző ki vetítőjének közelé-
be. Ha a kivetítőt nedvesség éri,
elektromos meghibásodás léphet
fel.
lNe helyezzen se mmit és ne ra-
gasszon matricákat a szélvédőre
vetített kijelző kivetítőjére.
Ennek következtében a szélvédőre
vetített kijelzések szaggatottá vál-
hatnak.
lNe érintse meg a szélvédőre vetí-
tett kijelző belsejét, és ne toljon be
éles vagy hasonló tárgyakat a kive-
títőbe.
Mindez mechanikus meghibáso-
dást idézhet elő.
A szélvédőre vetített kijelző
használata

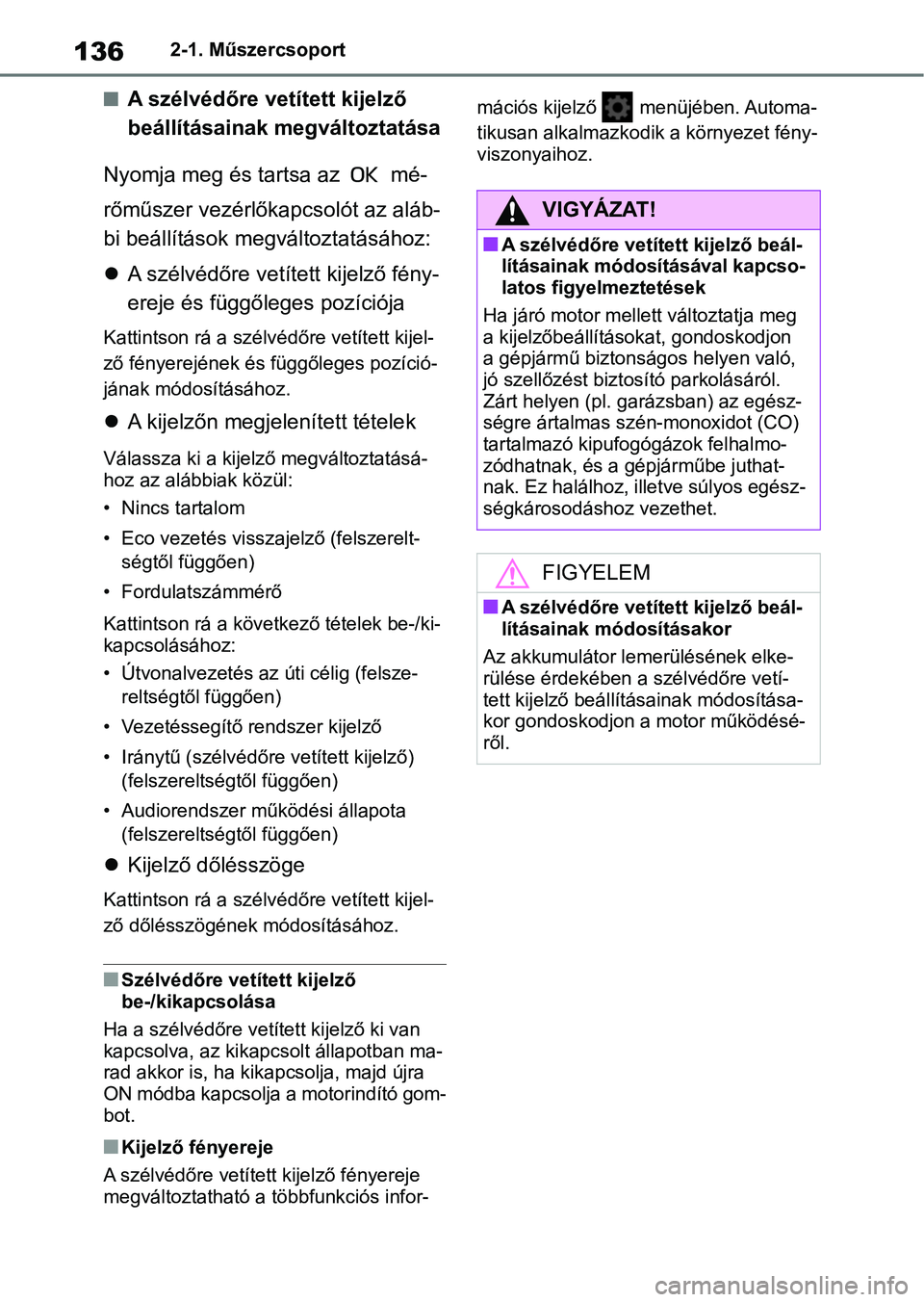

1362-1. Műszercsoport
nA szélvédőre vetített kijelző
beállításainak megváltoztatása
Nyomja meg és tartsa az mé-
rőműszer vezérlőkapcsolót az aláb-
bi beállítások megv áltoztatásához:
 A szélvédőre vetített kijelző fény-
ereje és függőleges pozíciója
Kattintson rá a szélvédőre vetített kijel-
ző fényerejének és függőleges pozíció-
jának módosításához.
A kijelzőn megje lenített tételek
Válassza ki a kijelző megváltoztatásá-
hoz az alábbiak közül:
• Nincs tartalom
• Eco vezetés visszajelző (felszerelt-
ségtől függően)
• Fordulatszámmérő
Kattintson rá a követk ező tételek be-/ki-
kapcsolásához:
• Útvonalvezetés az úti célig (felsze-
reltségtől függően)
• Vezetéssegítő rendszer kijelző
• Iránytű (szélvédőre vetített kijelző) (felszereltségtől függően)
• Audiorendszer működési állapota (felszereltségtől függően)
 Kijelző dőlésszöge
Kattintson rá a szélvédőre vetített kijel-
ző dőlésszögének módosításához.
nSzélvédőre vetített kijelző
be-/kikapcsolása
Ha a szélvédőre vetített kijelző ki van
kapcsolva, az kikapcsolt állapotban ma-
rad akkor is, ha kika pcsolja, majd újra
ON módba kapcsolja a motorindító gom-
bot.
nKijelző fényereje
A szélvédőre vetített kijelző fényereje
megváltoztatható a többfunkciós infor- mációs kijelző menüjében. Automa-
tikusan alkalmazkodi
k a környezet fény-
viszonyaihoz.
VIGYÁZAT!
nA szélvédőre vetített kijelző beál-
lításainak módosításával kapcso-
latos figyelmeztetések
Ha járó motor mellett változtatja meg
a kijelzőbeállításokat, gondoskodjon
a gépjármű biztonságos helyen való,
jó szellőzést biztosí tó parkolásáról.
Zárt helyen (pl. garázsban) az egész-
ségre ártalmas szén-monoxidot (CO)
tartalmazó kipufogógázok felhalmo-
zódhatnak, és a gépjárműbe juthat-
nak. Ez halálhoz, illetve súlyos egész-
ségkárosodáshoz vezethet.
FIGYELEM
nA szélvédőre vetített kijelző beál-
lításainak módosításakor
Az akkumulátor le merülésének elke-
rülése érdekében a szélvédőre vetí-
tett kijelző beállításainak módosítása-
kor gondoskodjon a motor működésé-
ről.

137
2
2-1. Műszercsoport
Gépjárműállapot - információk és visszajelzők
nVezetéssegítő rendszer álla-
potkijelző
Megjeleníti a következő rendszerek
működési állapotát:
 Teljes sebességtartományban
működő, radarvezérlésű, adaptív
tempomat (felsze reltségtől füg-
gően) ( →345. o.)
 Radarvezérlésű, adaptív tempo-
mat (felszereltségtől függően)
(→ 357. o.)
 LTA (sávkövető a sszisztens) (fel-
szereltségtől függően)
( → 327. o.)
 LDA (sávelhagyásra figyelmez-
tető rendszer kormányvezérlés-
sel) (felszereltségtől függően)
(→ 337. o.)
A szélvédőre vetített kijelző tartalmának
részletei eltérhetne k a többfunkciós in-
formációs kijelzőn megjelenített tarta-
lom részleteitől. További részletekért te-
kintse át az egyes r endszerek leírásait.
nNavigációs rendszerhez kö-
tött kijelző területe (felszerelt-
ségtől függően)
A következő, nav igációs rendszer-
hez kötött tételeket jeleníti meg:
 Utcanév
 Útvonalvezetés az úti célig
 Iránytű (menetirány fent kijelzés) Szükség esetén az alábbi rendsze-
rekhez tartozó előugró kijelzők jele-
níthetők meg:
nVezetéssegítő rendszerek
Figyelmeztetéseket/javaslatokat/ta-
nácsokat vagy az adott rendszer
üzemállapotát jeleníti meg.
 PCS (ütközés előtti rendszer)
(→ 319. o.)
 Fék-felülbírálási rendszer
(→ 260. o.)
 Vezetésindító vezérlőrendszer
(felszereltségtől függően)
(→ 260. o.)
A szélvédőre vetített kijelző tartalmának
részletei eltérhetnek a többfunkciós in-
formációs kijelzőn megjelenített tarta-
lom részleteitől. További részletekért te-
kintse át az eg yes rendszerek leírásait.
n Ikon
Akkor jelenik meg, ha a többfunkci-
ós információs kijelzőn figyelmezte-
tő üzenet jelenik meg. ( →629. o.)
nFigyelmeztető üzenet
Bizonyos figyelmeztető üzenetek
adott helyzetek ben szükség ese-
tén megjelennek.
A szélvédőre vetített kijelző tartalmának
részletei eltérhetnek a többfunkciós in-
formációs kijelzőn megjelenített tarta-
lom részleteitől.
Vezetéssegítő rendszer álla-
pot/navigációs rendszerhez
kötött kijelző területe (fel-
szereltségtől függően)Előugró kijelző

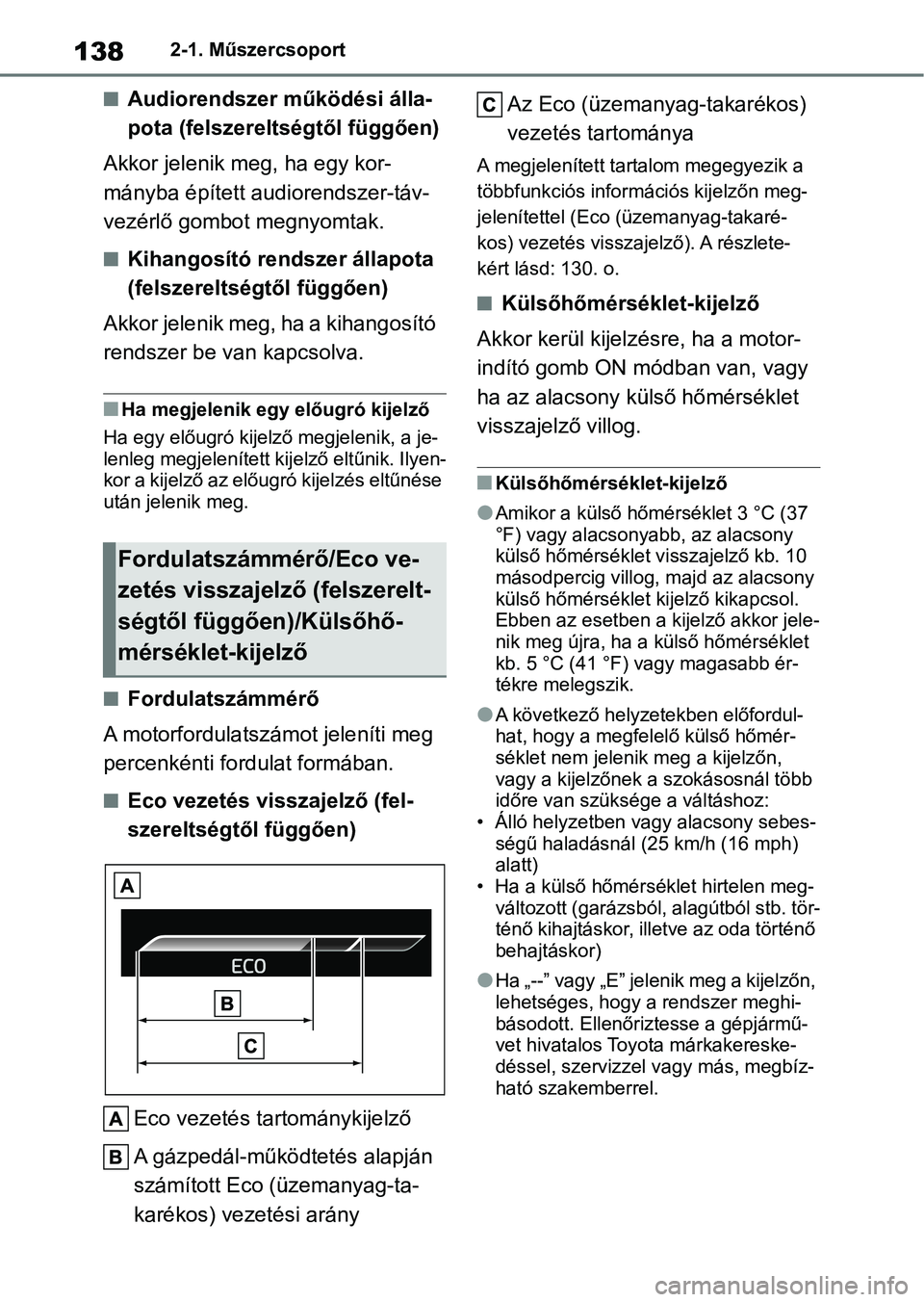

1382-1. Műszercsoport
nAudiorendszer működési álla-
pota (felszereltségtől függően)
Akkor jelenik meg, ha egy kor-
mányba épített audiorendszer-táv-
vezérlő gombot megnyomtak.
nKihangosító rendszer állapota
(felszereltségtől függően)
Akkor jelenik meg, ha a kihangosító
rendszer be van kapcsolva.
nHa megjelenik egy előugró kijelző
Ha egy előugró kijelző megjelenik, a je-
lenleg megjelenített kijelző eltűnik. Ilyen-
kor a kijelző az előugró kijelzés eltűnése
után jelenik meg.
nFordulatszámmérő
A motorfordulatszámot jeleníti meg
percenkénti fordulat formában.
nEco vezetés visszajelző (fel-
szereltségtől függően)
Eco vezetés tartománykijelző
A gázpedál-működtetés alapján
számított Eco (üzemanyag-ta-
karékos) vezetési arány Az Eco (üzemanyag-takarékos)
vezetés tartománya
A megjelenített tartalom megegyezik a
többfunkciós információs kijelzőn meg-
jelenítettel (Eco (üzemanyag-takaré-
kos) vezetés visszajelző). A részlete-
kért lásd: 130. o.
nKülsőhőmérséklet-kijelző
Akkor kerül kijelz ésre, ha a motor-
indító gomb ON m ódban van, vagy
ha az alacsony külső hőmérséklet
visszajelző villog.
nKülsőhőmérséklet-kijelző
lAmikor a külső hőmérséklet 3 °C (37
°F) vagy alacsonyabb, az alacsony
külső hőmérséklet visszajelző kb. 10
másodpercig villog, majd az alacsony
külső hőmérséklet kijelző kikapcsol.
Ebben az esetben a k ijelző akkor jele-
nik meg újra, ha a külső hőmérséklet
kb. 5 °C (41 °F) vagy magasabb ér-
tékre melegszik.
lA következő helyze tekben előfordul-
hat, hogy a megfele lő külső hőmér-
séklet nem jelenik meg a kijelzőn,
vagy a kijelzőnek a szokásosnál több
időre van szüksége a váltáshoz:
• Álló helyzetben vagy alacsony sebes- ségű haladásnál (25 km/h (16 mph)
alatt)
• Ha a külső hőmérséklet hirtelen meg- változott (garázsból, alagútból stb. tör-
ténő kihajtáskor, illetve az oda történő
behajtáskor)
lHa „--” vagy „E” jelenik meg a kijelzőn,
lehetséges, hogy a rendszer meghi-
básodott. Ellenőriztesse a gépjármű-
vet hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbíz-
ható szakemberrel.
Fordulatszámmérő/Eco ve-
zetés visszajelző (felszerelt-
ségtől függően)/Külsőhő-
mérséklet-kijelző
