TOYOTA COROLLA 2020 Kezelési útmutató (in Hungarian)

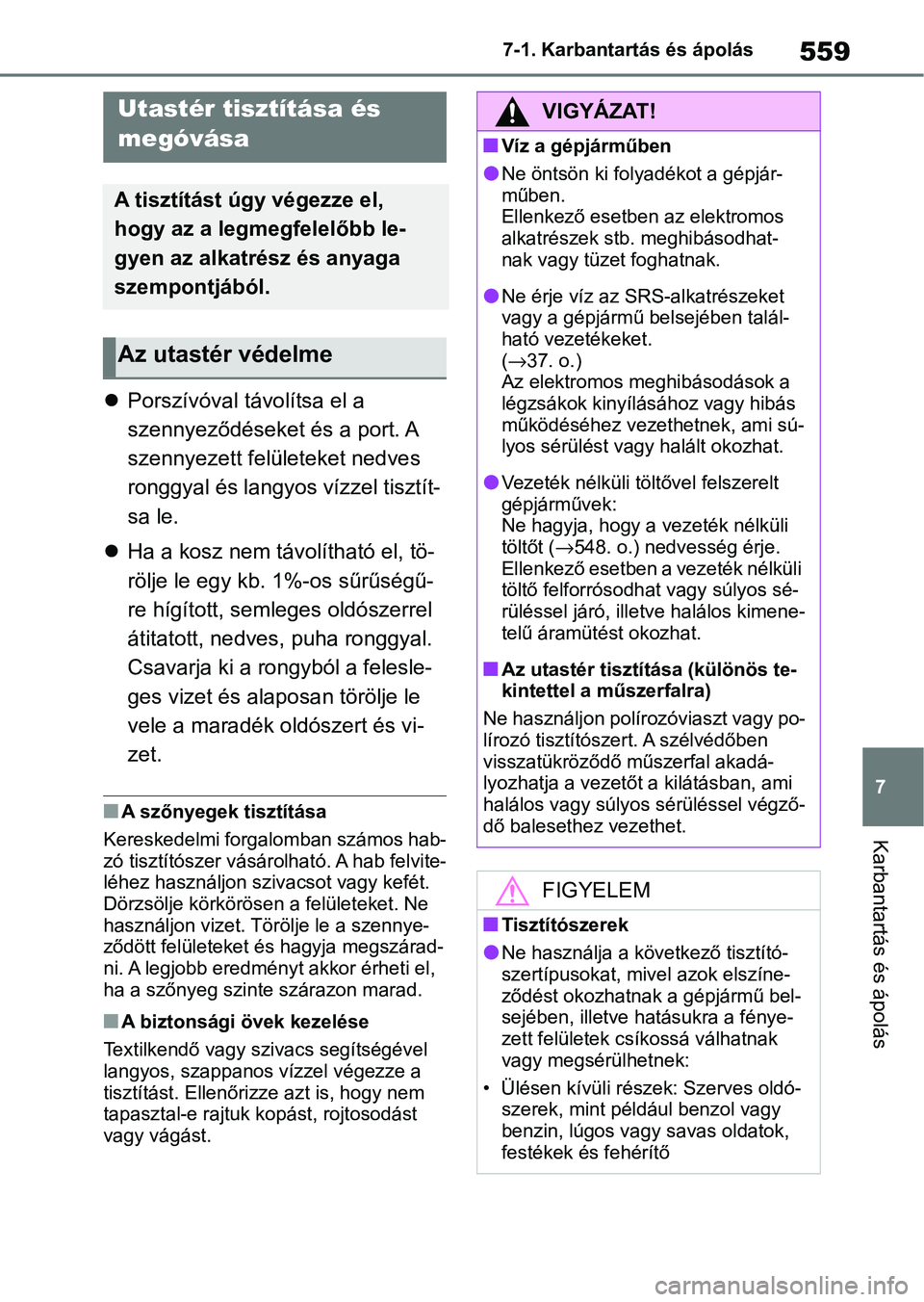

559
7
7-1. Karbantartás és ápolás
Karbantartás és ápolás

Porszívóval távolítsa el a
szennyeződéseket és a port. A
szennyezett felü leteket nedves
ronggyal és langyos vízzel tisztít-
sa le.
 Ha a kosz nem távolítható el, tö-
rölje le egy kb. 1%-os sűrűségű-
re hígított, semleges oldószerrel
átitatott, nedves, puha ronggyal.
Csavarja ki a rongyból a felesle-
ges vizet és alaposan törölje le
vele a maradék oldószert és vi-
zet.
nA szőnyegek tisztítása
Kereskedelmi forgalomban számos hab-
zó tisztítószer vásáro lható. A hab felvite-
léhez használjon szi vacsot vagy kefét.
Dörzsölje körkörösen a felületeket. Ne
használjon vizet. Tö rölje le a szennye-
ződött felületeket és hagyja megszárad-
ni. A legjobb eredményt akkor érheti el,
ha a szőnyeg szinte szárazon marad.
nA biztonsági övek kezelése
Textilkendő vagy szivacs segítségével
langyos, szappanos vízzel végezze a
tisztítást. Ellenőrizze azt is, hogy nem
tapasztal-e rajtuk kopást, rojtosodást
vagy vágást.
Utastér tisztítása és
megóvása
A tisztítást úgy végezze el,
hogy az a legmegfelelőbb le-
gyen az alkatrész és anyaga
szempontjából.
Az utastér védelme
VIGYÁZAT!
nVíz a gépjárműben
lNe öntsön ki folyadékot a gépjár-
műben.
Ellenkező esetben az elektromos
alkatrészek stb. meghibásodhat-
nak vagy tüzet foghatnak.
lNe érje víz az SRS-alkatrészeket
vagy a gépjármű b elsejében talál-
ható vezetékeket.
( →37. o.)
Az elektromos meghibásodások a
légzsákok kinyílásához vagy hibás
működéséhez veze thetnek, ami sú-
lyos sérülést vagy halált okozhat.
lVezeték nélküli töltővel felszerelt
gépjárművek:
Ne hagyja, hogy a vezeték nélküli
töltőt (→548. o.) nedvesség érje.
Ellenkező esetben a vezeték nélküli
töltő felforrósodh at vagy súlyos sé-
rüléssel járó, illetve halálos kimene-
telű áramütést okozhat.
nAz utastér tisztítása (különös te-
kintettel a műszerfalra)
Ne használjon polírozóviaszt vagy po-
lírozó tisztítószert. A szélvédőben
visszatükröződő műszerfal akadá-
lyozhatja a vezetőt a kilátásban, ami
halálos vagy súlyos sérüléssel végző-
dő balesethez vezethet.
FIGYELEM
nTisztítószerek
lNe használja a köv etkező tisztító-
szertípusokat, mivel azok elszíne-
ződést okozhatnak a gépjármű bel-
sejében, illetve hatásukra a fénye-
zett felületek csík ossá válhatnak
vagy megsérülhetnek:
• Ülésen kívüli része k: Szerves oldó-
szerek, mint pél dául benzol vagy
benzin, lúgos vagy savas oldatok,
festékek és fehérítő

5607-1. Karbantartás és ápolás
Távolítsa el a koszt egy vízzel
megnedvesített puha ruhával
vagy szintetikus szarvasbőrrel.
 Puha, száraz ruhá val törölje szá-
razra a felületet.
nA szaténfényezéssel kezelt fémfelü-
letek tisztítása
A fémes részek felületén valódi fémből
álló réteg van. Szükséges a rendszeres
tisztításuk. Ha a ko szos felületeket
hosszú időn keresztül nem tisztítja, egy
idő után nehéz lesz megtisztítani őket.
FIGYELEM
• Ülések: Lúgos vagy savas oldatok, mint például hígító, benzol és alko-
hol
lNe használjon polí rozóviaszt vagy
polírozó tisztítósze rt. A műszerfal
vagy egyéb belső berendezés fé-
nyezett felülete megsérülhet.
nA bőrfelületek károsodásának
megelőzése
A következő szabályok betartásával
elkerülheti a bőrfelületek sérülését és
elhasználódását:
lA bőrfelületekről azonnal távolítsa
el a piszkot és port.
lNe hagyja a gépjárművet hosszú
ideig tűző napsütésben. Különösen
nyáron keressen a gépjármű parko-
lásához árnyékos helyet.
lNe helyezzen vinil, műanyag vagy
viasztartalm ú tárgyat a bőrkárpitra,
mivel ezek magasabb hőmérsékle-
ten hozzáragadhatnak a bőrfelület-
hez.
nVíz a padlón
Ne mossa fel vízzel a gépjármű pad-
lóját.
A gépjármű egyes rendszerei, mint
például az audiorendszer, károsod-
hatnak, ha a padló alatt vagy fölött az
elektronikus berendezéseket víz éri.
Víz hatására a karosszéria is berozs-
dásodhat.
nA szélvédő belső felületének tisz-
tításakor (Toyota Safety Sense
rendszerrel felszerelt gépjármű-
vek)
Az üvegtisztító nem érhet a lencsék-
hez. Ne érintse meg a lencsét.
(→307. o.)
nA hátsó ablak belső felületének
tisztítása
lA hátsó ablak tisztításához ne
használjon ablaktisztítószert, mivel
az károsíthatja a fűtőszálakat vagy
az antennát. Langyos vízben meg-
nedvesített ronggyal óvatosan tö-
rölje tisztára az ablakot. Az ablakot
a fűtőszálakkal, ill etve az antenná-
val párhuzamos mozdulatokkal tisz-
títsa meg.
lLegyen óvatos, nehogy megkarcol-
ja vagy megsértse a fűtőszálakat
vagy az antennát.
A szaténfényezéssel kezelt
fémfelületek tisztítása

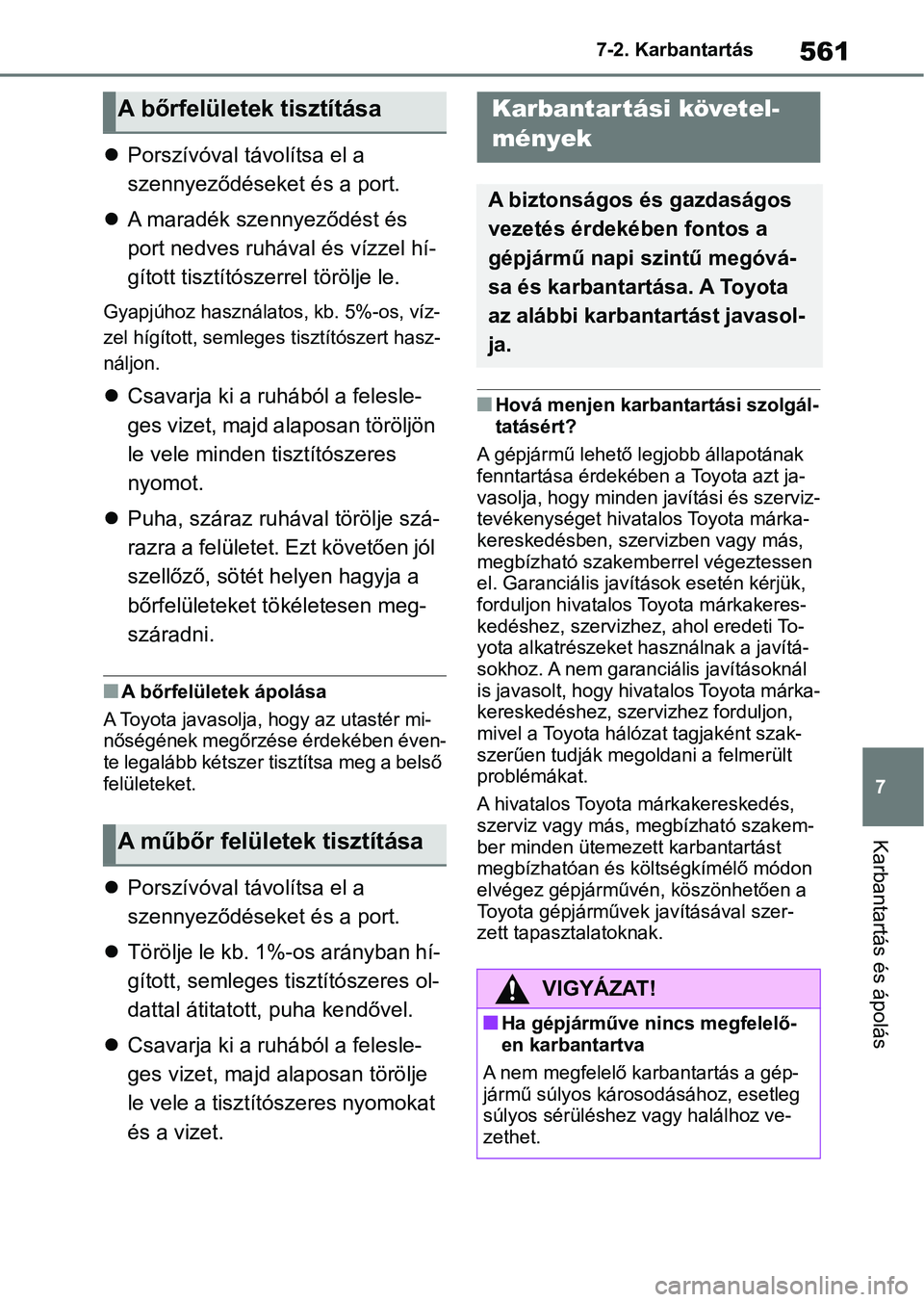

561
7
7-2. Karbantartás
Karbantartás és ápolás

Porszívóval távolítsa el a
szennyeződéseket és a port.
 A maradék szennyeződést és
port nedves ruhával és vízzel hí-
gított tisztítószerrel törölje le.
Gyapjúhoz használatos, kb. 5%-os, víz-
zel hígított, semlege s tisztítószert hasz-
náljon.
 Csavarja ki a ruhából a felesle-
ges vizet, majd alaposan töröljön
le vele minden tisztítószeres
nyomot.
 Puha, száraz ruhával törölje szá-
razra a felületet. Ezt követően jól
szellőző, sötét h elyen hagyja a
bőrfelületeket tö kéletesen meg-
száradni.
nA bőrfelületek ápolása
A Toyota javasolja, hogy az utastér mi-
nőségének megőrzése érdekében éven-
te legalább kétszer tisztítsa meg a belső
felületeket.
 Porszívóval távolítsa el a
szennyeződéseket és a port.
 Törölje le kb. 1% -os arányban hí-
gított, semleges tisztítószeres ol-
dattal átitatott , puha kendővel.
 Csavarja ki a ruhából a felesle-
ges vizet, majd alaposan törölje
le vele a tisztítószeres nyomokat
és a vizet.
7-2.Karbantartás
nHová menjen karbantartási szolgál-
tatásért?
A gépjármű lehető le gjobb állapotának
fenntartása érdekében a Toyota azt ja-
vasolja, hogy minden javítási és szerviz-
tevékenységet hivatalos Toyota márka-
kereskedésben, szervizben vagy más,
megbízható szakemb errel végeztessen
el. Garanciális javítások esetén kérjük,
forduljon hivatalos Toyota márkakeres-
kedéshez, szervizhe z, ahol eredeti To-
yota alkatrészeket ha sználnak a javítá-
sokhoz. A nem garanc iális javításoknál
is javasolt, hogy hivatalos Toyota márka-
kereskedéshez, szervizhez forduljon,
mivel a Toyota hálózat tagjaként szak-
szerűen tudják megoldani a felmerült
problémákat.
A hivatalos Toyota márkakereskedés,
szerviz vagy más, megbízható szakem-
ber minden ütemezett karbantartást
megbízhatóan és költségkímélő módon
elvégez gépjárművén, köszönhetően a
Toyota gépjárművek javításával szer-
zett tapasztalatoknak.
A bőrfelületek tisztítása
A műbőr felületek tisztítása
Karbantartási követel-
mények
A biztonságos és gazdaságos
vezetés érdekében fontos a
gépjármű napi szintű megóvá-
sa és karbantartása. A Toyota
az alábbi karbantartást javasol-
ja.
VIGYÁZAT!
nHa gépjárműve nincs megfelelő-
en karbantartva
A nem megfelelő karbantartás a gép-
jármű súlyos károsodásához, esetleg
súlyos sérüléshez vagy halálhoz ve-
zethet.

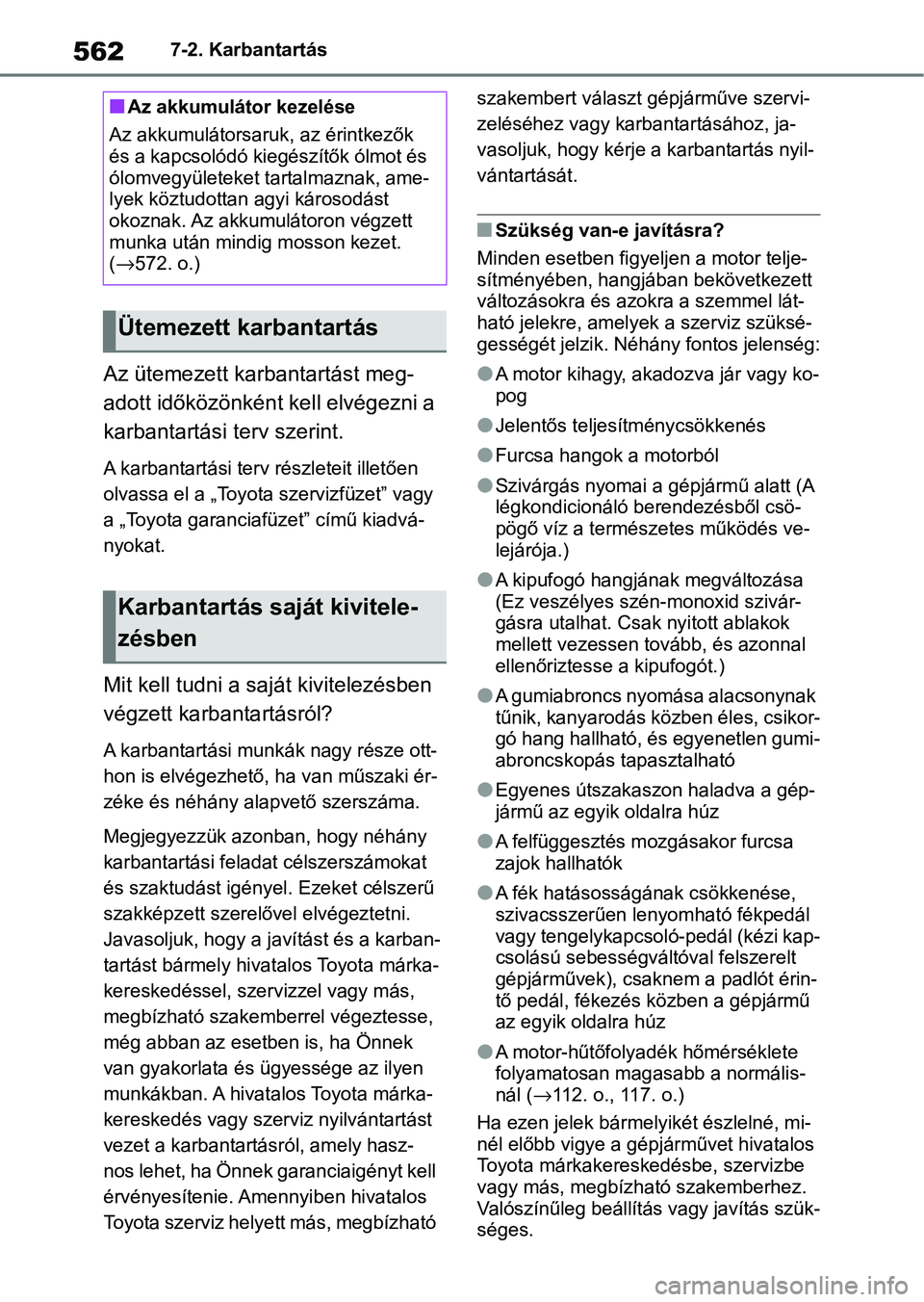

5627-2. Karbantartás
Az ütemezett karbantartást meg-
adott időközönként kell elvégezni a
karbantartási terv szerint.
A karbantartási terv részleteit illetően
olvassa el a „Toyota szervizfüzet” vagy
a „Toyota garanciafüzet” című kiadvá-
nyokat.
Mit kell tudni a saját kivitelezésben
végzett karbantartásról?
A karbantartási munkák nagy része ott-
hon is elvégezhető, ha van műszaki ér-
zéke és néhány alapvető szerszáma.
Megjegyezzük azonban, hogy néhány
karbantartási feladat célszerszámokat
és szaktudást igényel. Ezeket célszerű
szakképzett szerelő vel elvégeztetni.
Javasoljuk, hogy a javítást és a karban-
tartást bármely hivatalos Toyota márka-
kereskedéssel, szerv izzel vagy más,
megbízható szakemberrel végeztesse,
még abban az esetben is, ha Önnek
van gyakorlata és ügyessége az ilyen
munkákban. A hivatalos Toyota márka-
kereskedés vagy szerviz nyilvántartást
vezet a karbantart ásról, amely hasz-
nos lehet, ha Önnek garanciaigényt kell
érvényesítenie. Amennyiben hivatalos
Toyota szerviz helyett más, megbízható szakembert választ gépjárműve szervi-
zeléséhez vagy karbantartásához, ja-
vasoljuk, hogy kérje a karbantartás nyil-
vántartását.
nSzükség van-e javításra?
Minden esetben figye ljen a motor telje-
sítményében, hangjá ban bekövetkezett
változásokra és azokra a szemmel lát-
ható jelekre, amelyek a szerviz szüksé-
gességét jelzik. Né hány fontos jelenség:
lA motor kihagy, aka dozva jár vagy ko-
pog
lJelentős teljesítménycsökkenés
lFurcsa hangok a motorból
lSzivárgás nyomai a gépjármű alatt (A
légkondicionáló berendezésből csö-
pögő víz a természe tes működés ve-
lejárója.)
lA kipufogó hangjának megváltozása
(Ez veszélyes szén-monoxid szivár-
gásra utalhat. Csak nyitott ablakok
mellett vezessen tovább, és azonnal
ellenőriztesse a kipufogót.)
lA gumiabroncs nyomása alacsonynak
tűnik, kanyarodás közben éles, csikor-
gó hang hallható, és egyenetlen gumi-
abroncskopás tapasztalható
lEgyenes útszakaszon haladva a gép-
jármű az egyik oldalra húz
lA felfüggesztés mozgásakor furcsa
zajok hallhatók
lA fék hatásosságának csökkenése,
szivacsszerűen lenyom ható fékpedál
vagy tengelykapcsoló-pedál (kézi kap-
csolású sebességvál tóval felszerelt
gépjárművek), csakn em a padlót érin-
tő pedál, fékezés kö zben a gépjármű
az egyik oldalra húz
lA motor-hűtőfolya dék hőmérséklete
folyamatosan mag asabb a normális-
nál ( →112. o., 117. o.)
Ha ezen jelek bármel yikét észlelné, mi-
nél előbb vigye a gép járművet hivatalos
Toyota márkakereskedésbe, szervizbe
vagy más, megbízható szakemberhez.
Valószínűleg beállítás vagy javítás szük-
séges.
nAz akkumulátor kezelése
Az akkumulátorsaruk, az érintkezők
és a kapcsolódó kiegészítők ólmot és
ólomvegyületeket tartalmaznak, ame-
lyek köztudottan agyi károsodást
okoznak. Az akkumulátoron végzett
munka után mindig mosson kezet.
(→572. o.)
Ütemezett karbantartás
Karbantartás saját kivitele-
zésben

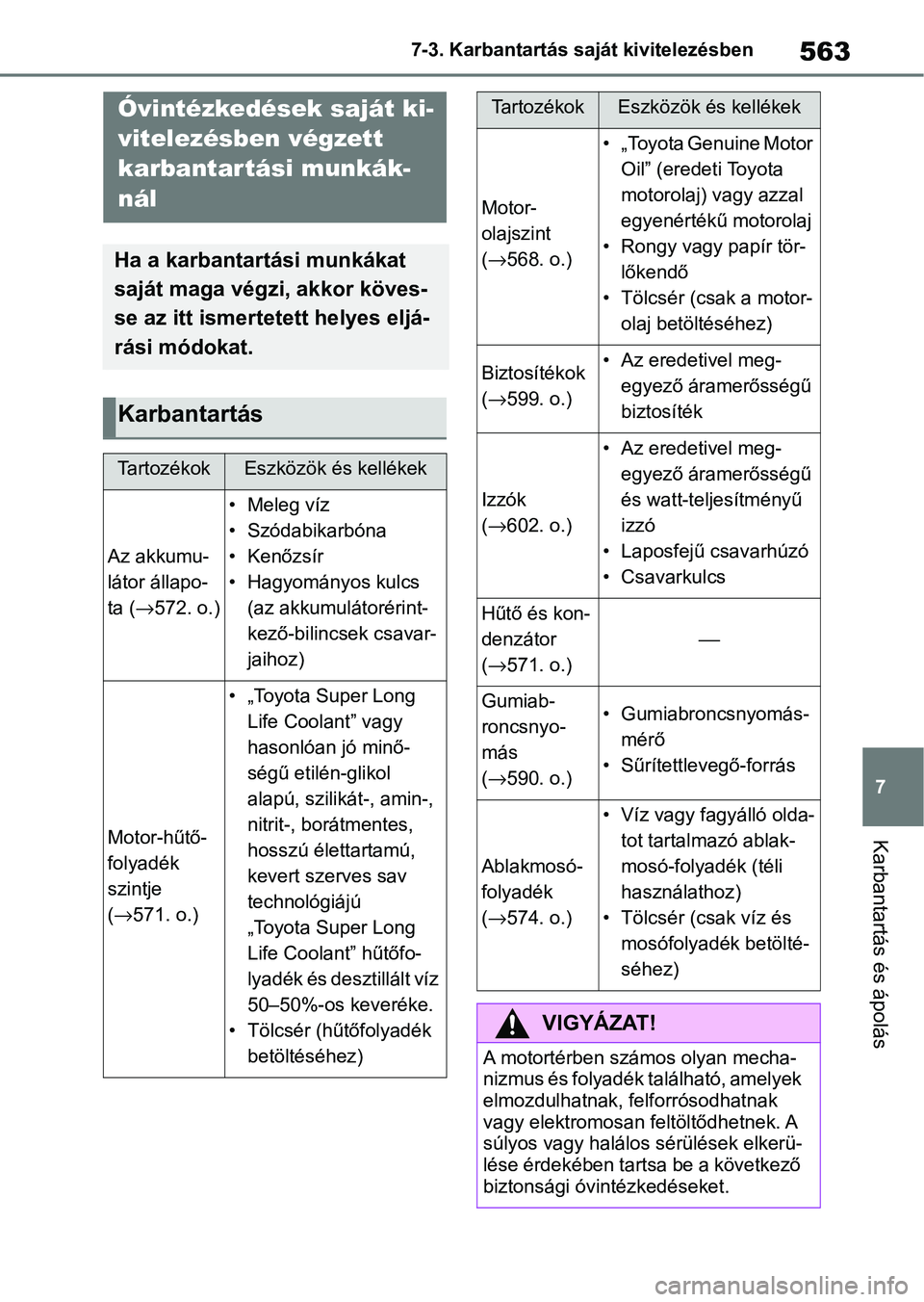

563
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
7-3.Karbantartás saját kivitelezésbenÓvintézkedések saját ki-
vitelezésben végzett
karbantartási munkák-
nál
Ha a karbantartási munkákat
saját maga végzi, akkor köves-
se az itt ismertetett helyes eljá-
rási módokat.
Karbantartás
TartozékokEszközök és kellékek
Az akkumu-
látor állapo-
ta (
→572. o.)
• Meleg víz
• Szódabikarbóna
• Kenőzsír
• Hagyományos kulcs
(az akkumulátorérint-
kező-bilincsek csavar-
jaihoz)
Motor-hűtő-
folyadék
szintje
(→571. o.)
• „Toyota Super Long Life Coolant” vagy
hasonlóan jó minő-
ségű etilén-glikol
alapú, szilikát-, amin-,
nitrit-, borátmentes,
hosszú élettartamú,
kevert szerves sav
technológiájú
„Toyota Super Long
Life Coolant” hűtőfo-
lyadék és desztillált víz
50–50%-os keveréke.
• Tölcsér (hűtőfolyadék betöltéséhez)
Motor-
olajszint
(→568. o.)
• „Toyota Genuine Motor Oil” (eredeti Toyota
motorolaj) vagy azzal
egyenértékű motorolaj
• Rongy vagy papír tör- lőkendő
• Tölcsér (csak a motor- olaj betöltéséhez)
Biztosítékok
(→599. o.)• Az eredetivel meg-egyező áramerősségű
biztosíték
Izzók
(→602. o.)
• Az eredetivel meg-egyező áramerősségű
és watt-teljesítményű
izzó
• Laposfejű csavarhúzó
• Csavarkulcs
Hűtő és kon-
denzátor
(→571. o.)
⎯
Gumiab-
roncsnyo-
más
(→590. o.)• Gumiabroncsnyomás- mérő
• Sűrítettlevegő-forrás
Ablakmosó-
folyadék
(→574. o.)
• Víz vagy fagyálló olda- tot tartalmazó ablak-
mosó-folyadék (téli
használathoz)
• Tölcsér (csak víz és mosófolyadék betölté-
séhez)
VIGYÁZAT!
A motortérben számos olyan mecha-
nizmus és folyadék található, amelyek
elmozdulhatnak, felforrósodhatnak
vagy elektromosan feltöltődhetnek. A
súlyos vagy halálos sérülések elkerü-
lése érdekében tartsa be a következő
biztonsági óvintézkedéseket.
TartozékokEszközök és kellékek

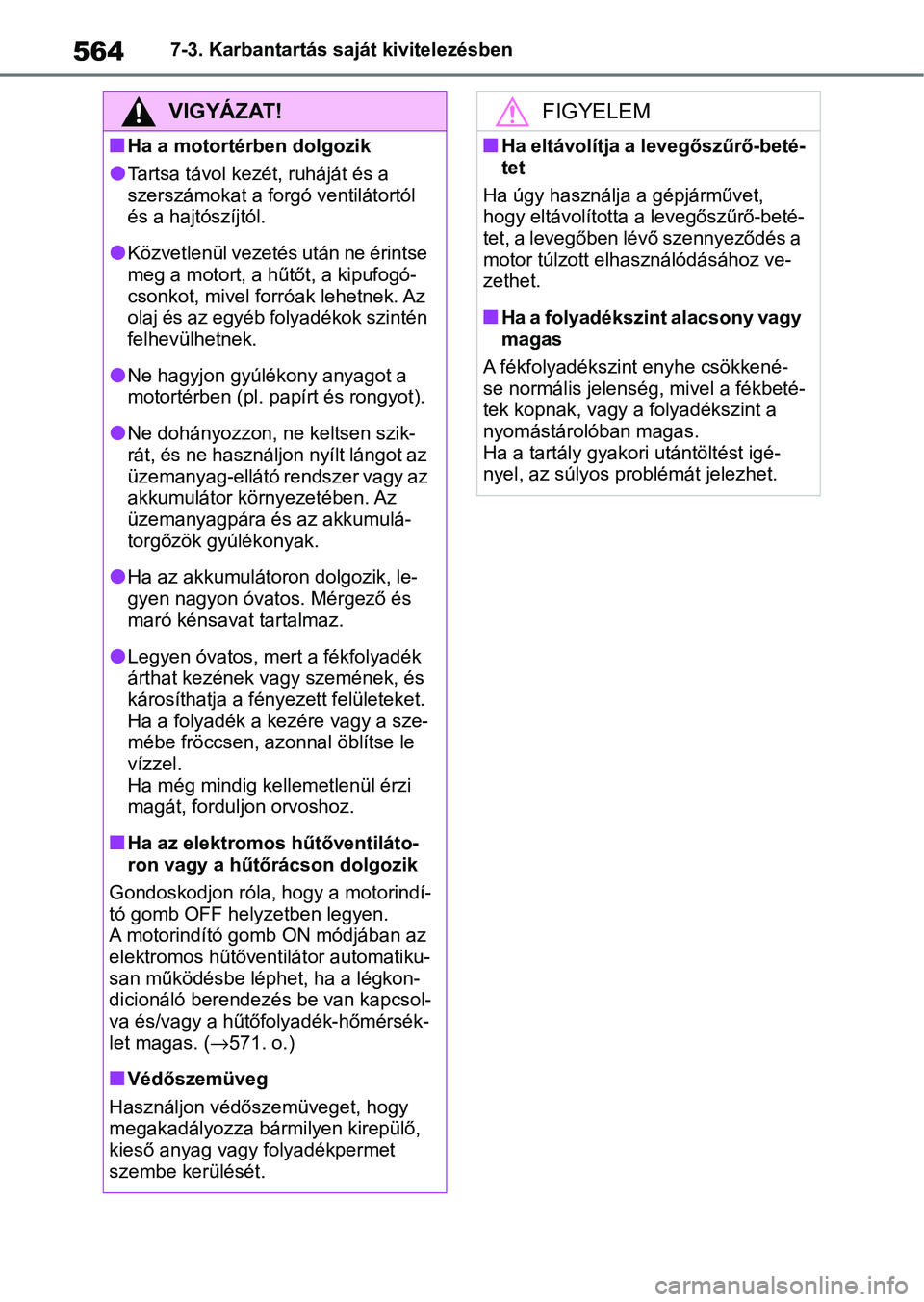

5647-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nHa a motortérben dolgozik
lTartsa távol kezét, ruháját és a
szerszámokat a forgó ventilátortól
és a hajtószíjtól.
lKözvetlenül vezetés után ne érintse
meg a motort, a hűtőt, a kipufogó-
csonkot, mivel forróak lehetnek. Az
olaj és az egyéb folyadékok szintén
felhevülhetnek.
lNe hagyjon gyúlék ony anyagot a
motortérben (pl. p apírt és rongyot).
lNe dohányozzon, ne keltsen szik-
rát, és ne használjon nyílt lángot az
üzemanyag-ellátó rendszer vagy az
akkumulátor környezetében. Az
üzemanyagpára és az akkumulá-
torgőzök gyúlékonyak.
lHa az akkumulátoron dolgozik, le-
gyen nagyon óvatos. Mérgező és
maró kénsavat tartalmaz.
lLegyen óvatos, mer t a fékfolyadék
árthat kezének vagy szemének, és
károsíthatja a fényezett felületeket.
Ha a folyadék a kezére vagy a sze-
mébe fröccsen, azonnal öblítse le
vízzel.
Ha még mindig kellemetlenül érzi
magát, forduljon orvoshoz.
nHa az elektromos hűtőventiláto-
ron vagy a hűtőrácson dolgozik
Gondoskodjon róla, hogy a motorindí-
tó gomb OFF helyzetben legyen.
A motorindító gomb ON módjában az
elektromos hűtőven tilátor automatiku-
san működésbe lép het, ha a légkon-
dicionáló berendezés be van kapcsol-
va és/vagy a hűtőfolyadék-hőmérsék-
let magas. ( →571. o.)
nVédőszemüveg
Használjon védőszemüveget, hogy
megakadályozza bármilyen kirepülő,
kieső anyag vagy folyadékpermet
szembe kerülését.
FIGYELEM
nHa eltávolítja a levegőszűrő-beté-
tet
Ha úgy használja a gépjárművet,
hogy eltávolította a levegőszűrő-beté-
tet, a levegőben lé vő szennyeződés a
motor túlzott elhasználódásához ve-
zethet.
nHa a folyadékszint alacsony vagy
magas
A fékfolyadékszint enyhe csökkené-
se normális jelenség, mivel a fékbeté-
tek kopnak, vagy a folyadékszint a
nyomástárolóban magas.
Ha a tartály gyakori utántöltést igé-
nyel, az súlyos problémát jelezhet.

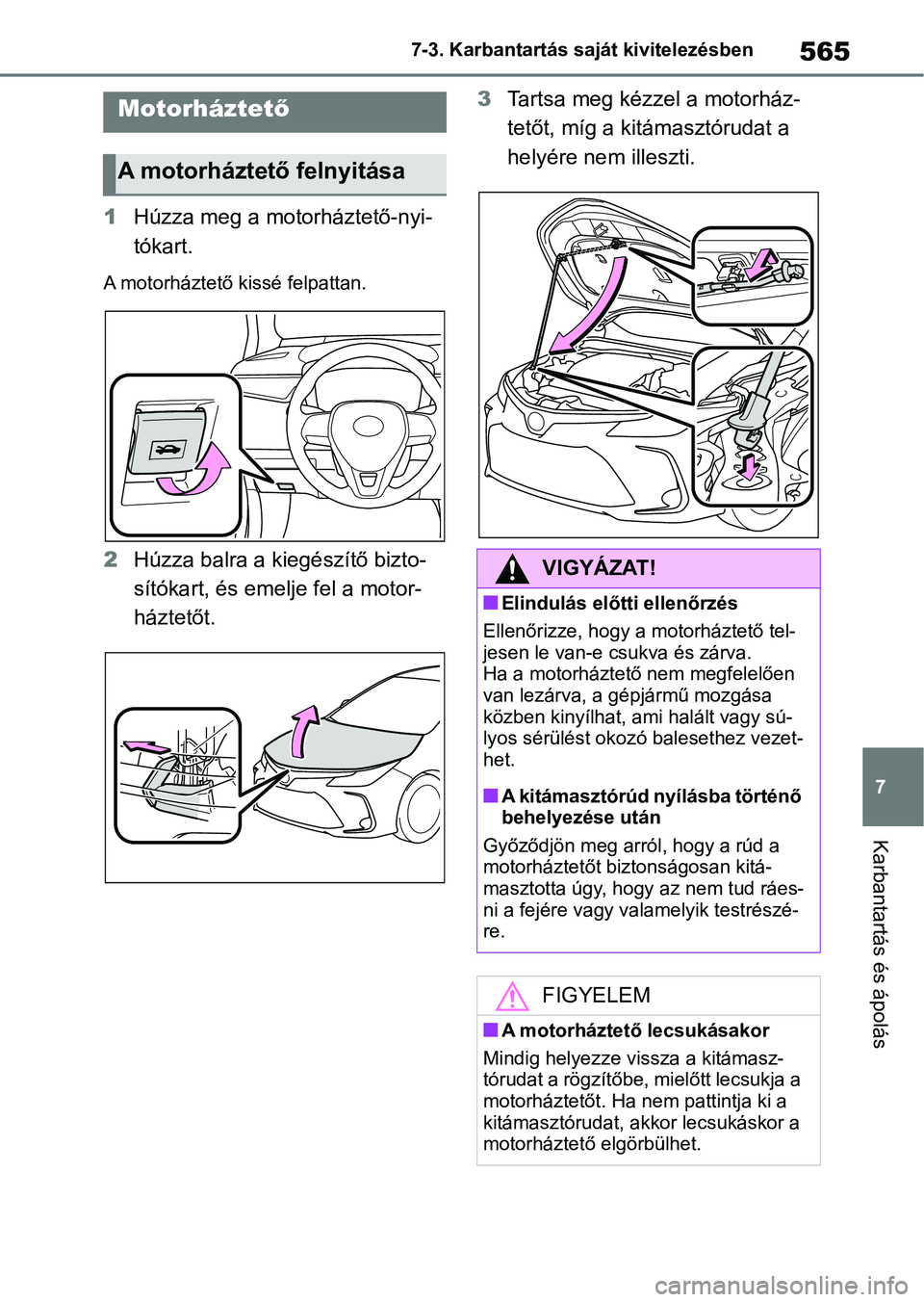

565
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
1
Húzza meg a motorháztető-nyi-
tókart.
A motorháztető kissé felpattan.
2Húzza balra a kiegészítő bizto-
sítókart, és emelje fel a motor-
háztetőt. 3
Tartsa meg kézzel a motorház-
tetőt, míg a kit ámasztórudat a
helyére nem illeszti.
Motorháztet ő
A motorháztető felnyitása
VIGYÁZAT!
nElindulás előtti ellenőrzés
Ellenőrizze, hogy a motorháztető tel-
jesen le van-e csukva és zárva.
Ha a motorháztető nem megfelelően
van lezárva, a gépjármű mozgása
közben kinyílhat, ami halált vagy sú-
lyos sérülést okozó balesethez vezet-
het.
nA kitámasztórúd nyílásba történő
behelyezése után
Győződjön meg arról, hogy a rúd a
motorháztetőt biztonságosan kitá-
masztotta úgy, hogy az nem tud ráes-
ni a fejére vagy valamelyik testrészé-
re.
FIGYELEM
nA motorháztető lecsukásakor
Mindig helyezze vissza a kitámasz-
tórudat a rögzítőbe, mielőtt lecsukja a
motorháztetőt. Ha nem pattintja ki a
kitámasztórudat, a kkor lecsukáskor a
motorháztető elgörbülhet.

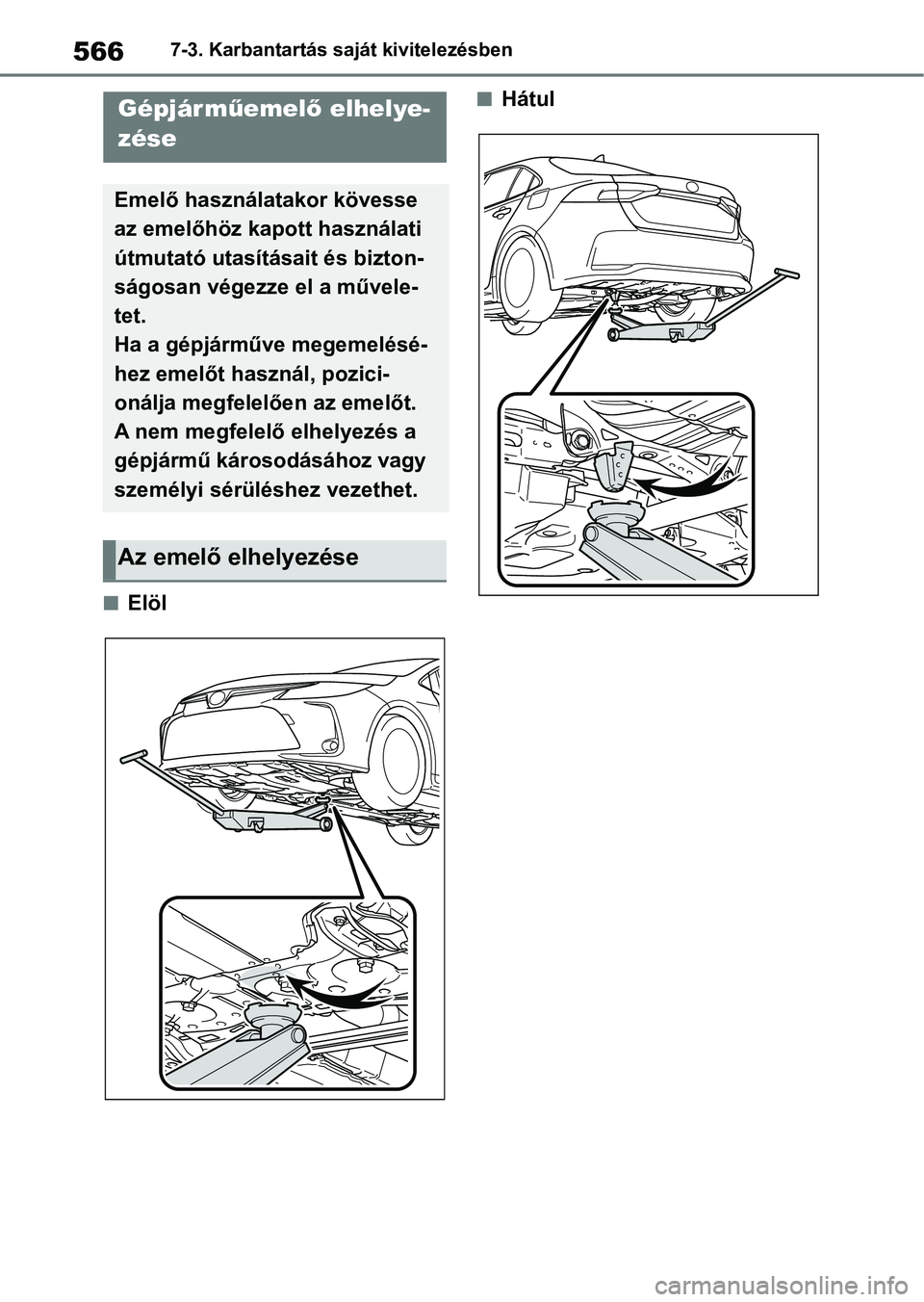

5667-3. Karbantartás saját kivitelezésben
nElöl
nHátulGépjár műemelő elhelye-
zése
Emelő használatakor kövesse
az emelőhöz kapott használati
útmutató utasításait és bizton-
ságosan végezze el a művele-
tet.
Ha a gépjárműve megemelésé-
hez emelőt használ, pozici-
onálja megfelelően az emelőt.
A nem megfelel ő elhelyezés a
gépjármű károsodásához vagy
személyi sérüléshez vezethet.
Az emelő elhelyezése

567
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
1ZR-FAE motor
Ablakmosófolyadék-tartály ( →574. o.)
Motorhűtőfolyadék-kiegyenlítőtartály ( →571. o.)
Biztosítékdobozok ( →599. o.)
Olajszintmérő pálca ( →568. o.)
Motorolaj-betöltőnyílás zárósapka ( →569. o.)
Akkumulátor ( →572. o.)
Hűtő ( →571. o.)
Kondenzátor ( →571. o.)
Elektromos hűtőventilátor
Motortér
Alkatrészek

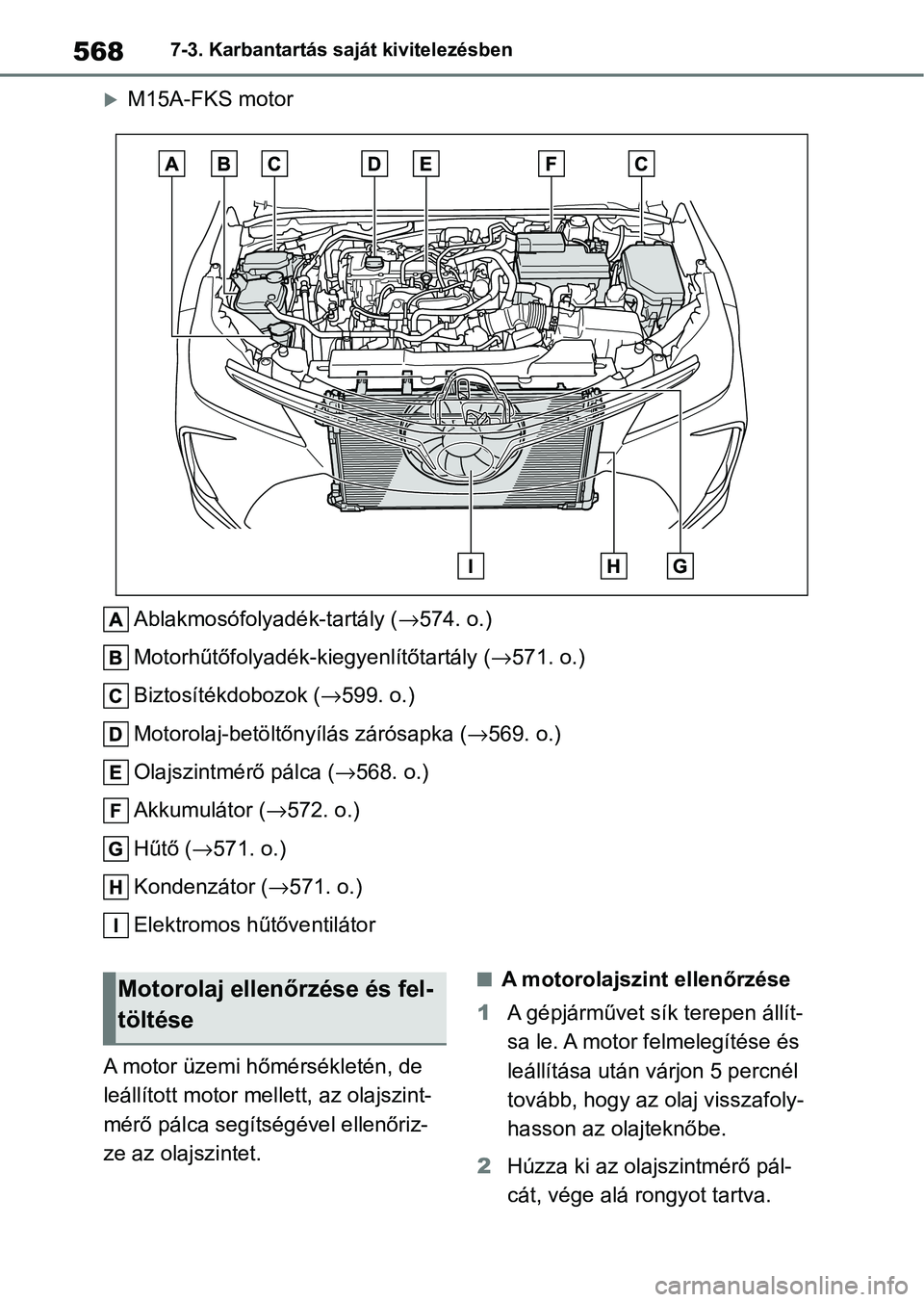

5687-3. Karbantartás saját kivitelezésben
M15A-FKS motor Ablakmosófolyadék-tartály ( →574. o.)
Motorhűtőfolyadék-kiegyenlítőtartály ( →571. o.)
Biztosítékdobozok ( →599. o.)
Motorolaj-betöltőnyílás zárósapka ( →569. o.)
Olajszintmérő pálca ( →568. o.)
Akkumulátor ( →572. o.)
Hűtő ( →571. o.)
Kondenzátor ( →571. o.)
Elektromos hűtőventilátor
A motor üzemi hőmérsékletén, de
leállított motor mellett, az olajszint-
mérő pálca segítségével ellenőriz-
ze az olajszintet.
nA motorolajszint ellenőrzése
1 A gépjárművet sík terepen állít-
sa le. A motor felmelegítése és
leállítása után vá rjon 5 percnél
tovább, hogy az olaj visszafoly-
hasson az olajteknőbe.
2 Húzza ki az olajszintmérő pál-
cát, vége alá rongyot tartva.Motorolaj ellenőrzése és fel-
töltése
