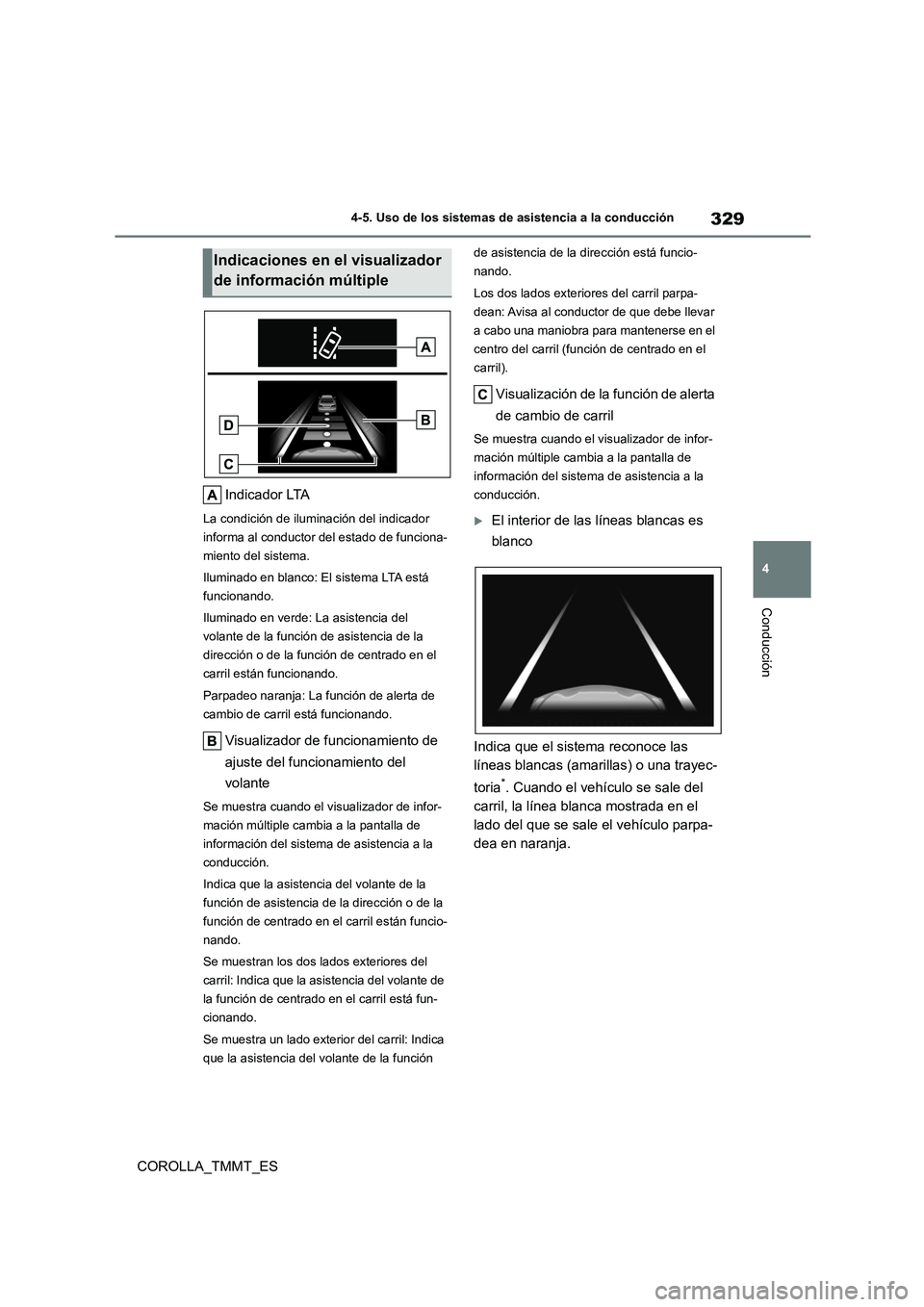

TOYOTA COROLLA 2020 Manual del propietario (in Spanish)

329
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA_TMMT_ES
Indicador LTA
La condición de ilumi nación del indicador
informa al conductor del estado de funciona-
miento del sistema.
Iluminado en blanco: El sistema LTA está
funcionando.
Iluminado en verde: La asistencia del
volante de la función de asistencia de la
dirección o de la función de centrado en el
carril están funcionando.
Parpadeo naranja: La función de alerta de
cambio de carril está funcionando.
Visualizador de funcionamiento de
ajuste del funcionamiento del
volante
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistema de asistencia a la
conducción.
Indica que la asistencia del volante de la
función de asistencia de la dirección o de la
función de centrado en el carril están funcio-
nando.
Se muestran los dos lados exteriores del
carril: Indica que la asistencia del volante de
la función de centrado en el carril está fun-
cionando.
Se muestra un lado exterior del carril: Indica
que la asistencia del volante de la función
de asistencia de la dirección está funcio-
nando.
Los dos lados exteriores del carril parpa-
dean: Avisa al conductor de que debe llevar
a cabo una maniobra para mantenerse en el
centro del carril (función de centrado en el
carril).
Visualización de la función de alerta
de cambio de carril
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.
El interior de las líneas blancas es
blanco
Indica que el sistema reconoce las
líneas blancas (amarillas) o una trayec-
toria*. Cuando el vehículo se sale del
carril, la línea blanca mostrada en el
lado del que se sale el vehículo parpa-
dea en naranja.
Indicaciones en el visualizador
de información múltiple

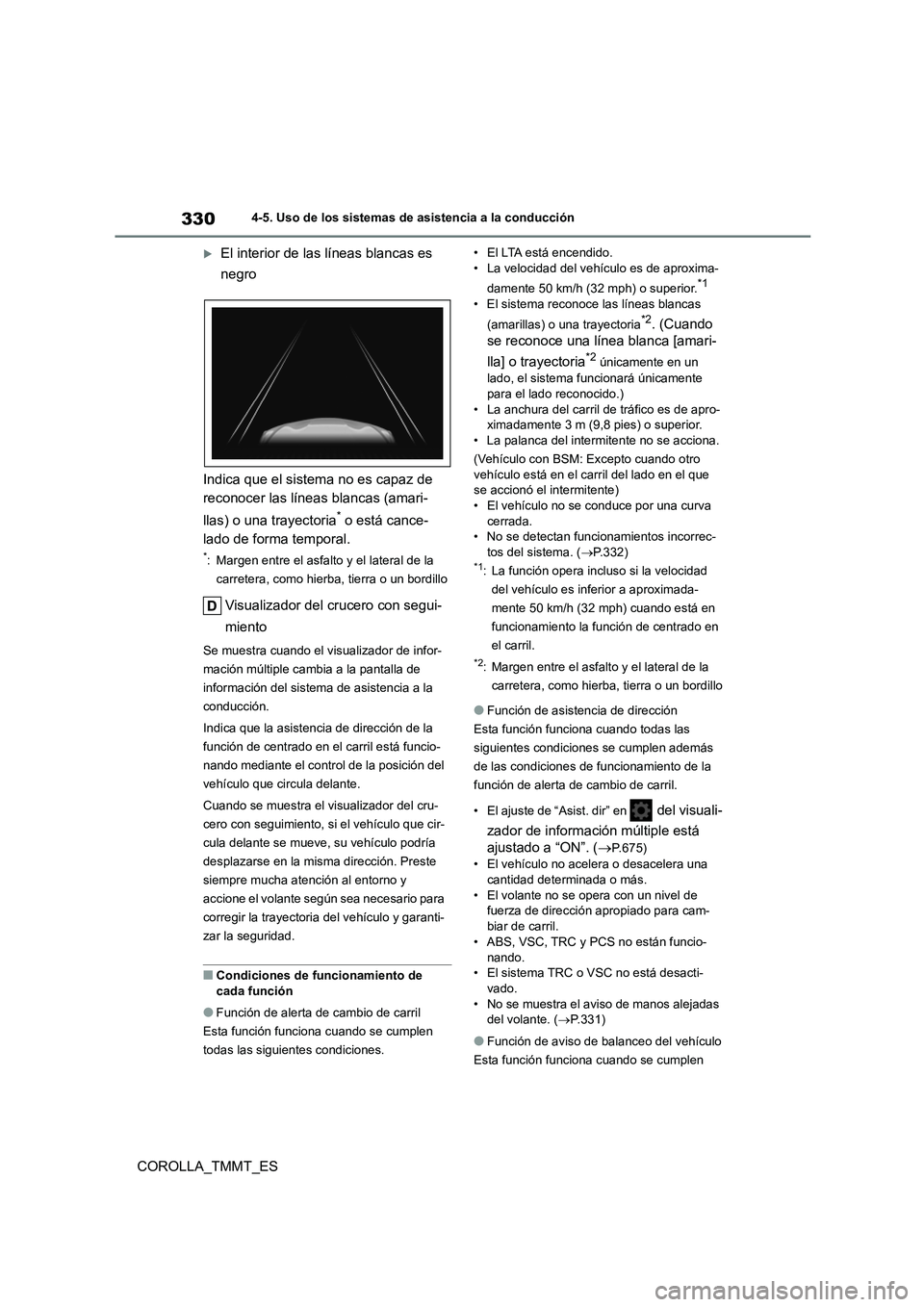

3304-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES
El interior de las líneas blancas es
negro
Indica que el sistema no es capaz de
reconocer las líneas blancas (amari-
llas) o una trayectoria* o está cance-
lado de forma temporal.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
Visualizador del crucero con segui-
miento
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistema de asistencia a la
conducción.
Indica que la asistencia de dirección de la
función de centrado en el carril está funcio-
nando mediante el control de la posición del
vehículo que circula delante.
Cuando se muestra el visualizador del cru-
cero con seguimiento, si el vehículo que cir-
cula delante se mueve, su vehículo podría
desplazarse en la misma dirección. Preste
siempre mucha atención al entorno y
accione el volante según sea necesario para
corregir la trayectoria del vehículo y garanti-
zar la seguridad.
■Condiciones de fu ncionamiento de
cada función
●Función de alerta de cambio de carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LTA está encendido. • La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o superior.*1
• El sistema reconoce las líneas blancas
(amarillas) o una trayectoria*2. (Cuando
se reconoce una línea blanca [amari-
lla] o trayectoria*2 únicamente en un
lado, el sistema funcionará únicamente para el lado reconocido.)
• La anchura del carril de tráfico es de apro-
ximadamente 3 m (9,8 pies) o superior. • La palanca del intermitente no se acciona.
(Vehículo con BSM: Excepto cuando otro
vehículo está en el carril del lado en el que
se accionó el intermitente) • El vehículo no se conduce por una curva
cerrada.
• No se detectan funcionamientos incorrec- tos del sistema. ( P.332)*1: La función opera incluso si la velocidad
del vehículo es inferior a aproximada-
mente 50 km/h (32 mph) cuando está en
funcionamiento la función de centrado en
el carril.
*2: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
●Función de asistencia de dirección
Esta función funciona cuando todas las
siguientes condiciones se cumplen además
de las condiciones de funcionamiento de la
función de alerta de cambio de carril.
• El ajuste de “Asist. dir” en del visuali-
zador de información múltiple está
ajustado a “ON”. ( P.675)
• El vehículo no acelera o desacelera una
cantidad determinada o más.
• El volante no se opera con un nivel de fuerza de dirección apropiado para cam-
biar de carril.
• ABS, VSC, TRC y PCS no están funcio-
nando. • El sistema TRC o VSC no está desacti-
vado.
• No se muestra el av iso de manos alejadas del volante. ( P.331)
●Función de aviso de balanceo del vehículo
Esta función funciona cuando se cumplen

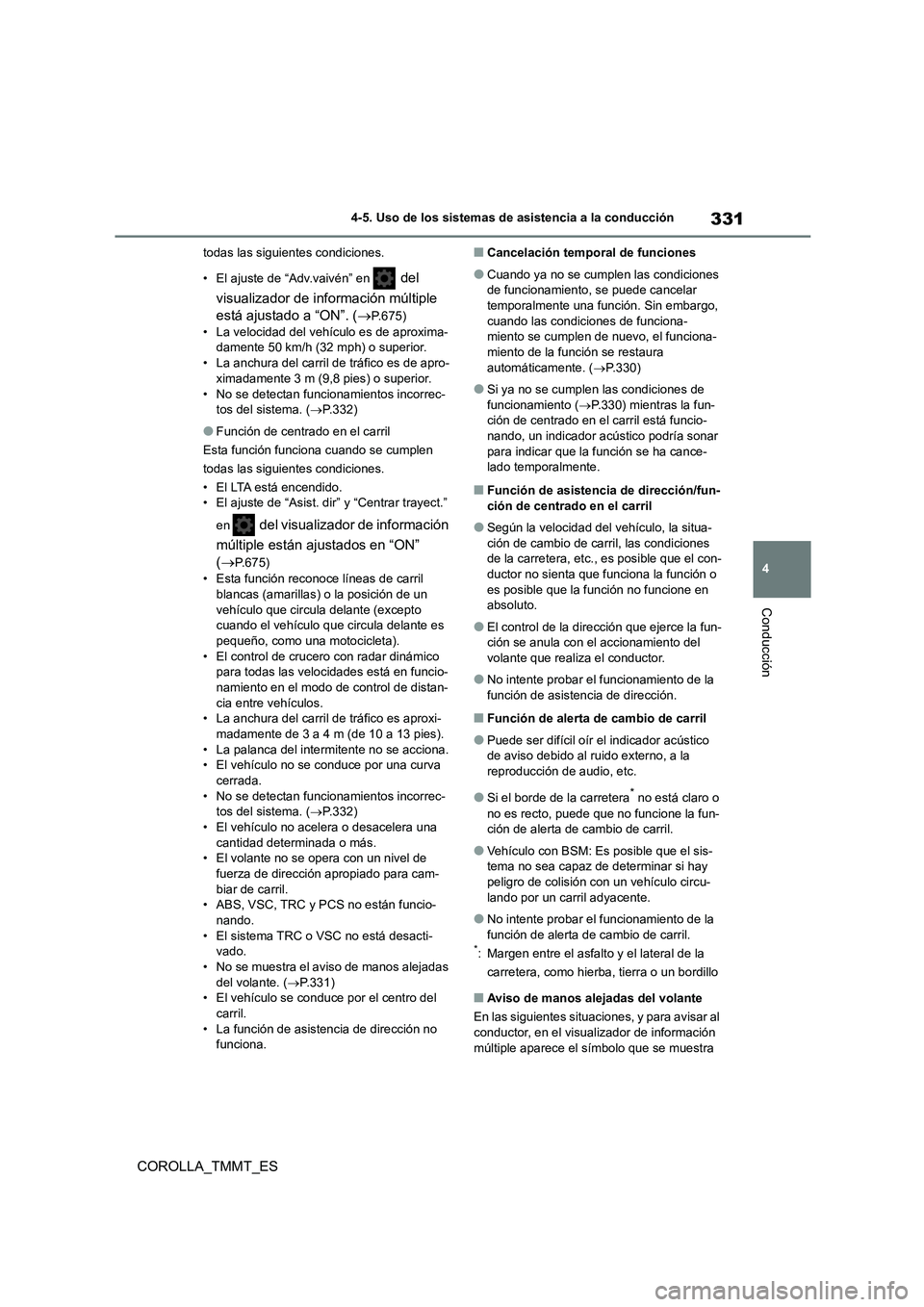

331
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA_TMMT_ES
todas las siguientes condiciones.
• El ajuste de “Adv.vaivén” en del
visualizador de información múltiple
está ajustado a “ON”. ( P.675)
• La velocidad del vehículo es de aproxima- damente 50 km/h (32 mph) o superior.
• La anchura del carril de tráfico es de apro-
ximadamente 3 m (9,8 pies) o superior.
• No se detectan funcionamientos incorrec- tos del sistema. ( P.332)
●Función de centrado en el carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LTA está encendido. • El ajuste de “Asist. dir” y “Centrar trayect.”
en del visualizador de información
múltiple están ajustados en “ON”
( P.675)
• Esta función reconoce líneas de carril
blancas (amarillas) o la posición de un vehículo que circul a delante (excepto
cuando el vehículo qu e circula delante es
pequeño, como una motocicleta). • El control de crucero con radar dinámico
para todas las velocidades está en funcio-
namiento en el modo de control de distan- cia entre vehículos.
• La anchura del carril de tráfico es aproxi-
madamente de 3 a 4 m (de 10 a 13 pies). • La palanca del intermitente no se acciona.
• El vehículo no se conduce por una curva
cerrada. • No se detectan funcionamientos incorrec-
tos del sistema. ( P.332)
• El vehículo no acelera o desacelera una cantidad determinada o más.
• El volante no se opera con un nivel de
fuerza de dirección apropiado para cam- biar de carril.
• ABS, VSC, TRC y PCS no están funcio-
nando. • El sistema TRC o VSC no está desacti-
vado.
• No se muestra el aviso de manos alejadas del volante. ( P.331)
• El vehículo se conduce por el centro del
carril. • La función de asistencia de dirección no
funciona.
■Cancelación temporal de funciones
●Cuando ya no se cumplen las condiciones
de funcionamiento, se puede cancelar temporalmente una función. Sin embargo,
cuando las condiciones de funciona-
miento se cumplen de nuevo, el funciona- miento de la función se restaura
automáticamente. ( P.330)
●Si ya no se cumplen las condiciones de
funcionamiento ( P.330) mientras la fun-
ción de centrado en el carril está funcio-
nando, un indicador acústico podría sonar para indicar que la función se ha cance-
lado temporalmente.
■Función de asistencia de dirección/fun-
ción de centrado en el carril
●Según la velocidad del vehículo, la situa-
ción de cambio de carril, las condiciones de la carretera, etc., es posible que el con-
ductor no sienta que funciona la función o
es posible que la función no funcione en absoluto.
●El control de la dirección que ejerce la fun-ción se anula con el accionamiento del
volante que realiza el conductor.
●No intente probar el funcionamiento de la
función de asistencia de dirección.
■Función de alerta de cambio de carril
●Puede ser difícil oír el indicador acústico
de aviso debido al ruido externo, a la
reproducción de audio, etc.
●Si el borde de la carretera* no está claro o
no es recto, puede que no funcione la fun- ción de alerta de cambio de carril.
●Vehículo con BSM: Es posible que el sis-tema no sea capaz de determinar si hay
peligro de colisión con un vehículo circu-
lando por un carril adyacente.
●No intente probar el funcionamiento de la
función de alerta de cambio de carril.*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo

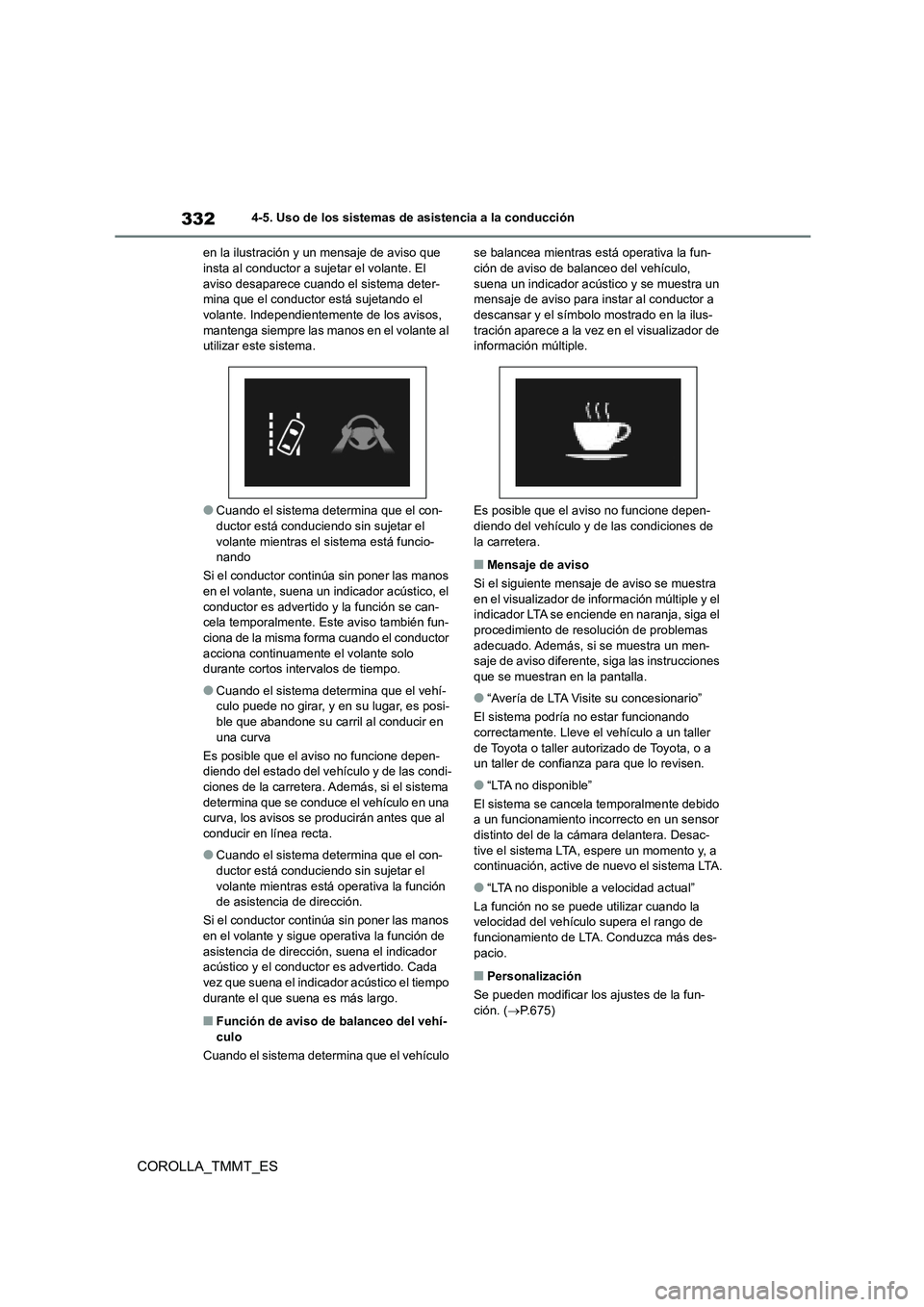

■Aviso de manos alejadas del volante
En las siguientes situaciones, y para avisar al
conductor, en el visual izador de información múltiple aparece el símbolo que se muestra

3324-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES
en la ilustración y un mensaje de aviso que insta al conductor a sujetar el volante. El
aviso desaparece cuando el sistema deter-
mina que el conductor está sujetando el volante. Independientemente de los avisos,
mantenga siempre las manos en el volante al
utilizar este sistema.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras el sistema está funcio- nando
Si el conductor continúa sin poner las manos
en el volante, suena un indicador acústico, el
conductor es advertido y la función se can- cela temporalmente. Este aviso también fun-
ciona de la misma forma cuando el conductor
acciona continuamente el volante solo durante cortos intervalos de tiempo.
●Cuando el sistema determina que el vehí-culo puede no girar, y en su lugar, es posi-
ble que abandone su carril al conducir en
una curva
Es posible que el aviso no funcione depen- diendo del estado del vehículo y de las condi-
ciones de la carretera. Además, si el sistema
determina que se conduce el vehículo en una curva, los avisos se producirán antes que al
conducir en línea recta.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras está operativa la función de asistencia de dirección.
Si el conductor continúa sin poner las manos
en el volante y sigue operativa la función de
asistencia de dirección, suena el indicador acústico y el conductor es advertido. Cada
vez que suena el indicador acústico el tiempo
durante el que suena es más largo.
■Función de aviso de balanceo del vehí- culo
Cuando el sistema determina que el vehículo
se balancea mientras está operativa la fun- ción de aviso de balanceo del vehículo,
suena un indicador acústi co y se muestra un
mensaje de aviso para instar al conductor a descansar y el símbolo mostrado en la ilus-
tración aparece a la vez en el visualizador de
información múltiple.
Es posible que el aviso no funcione depen-
diendo del vehículo y de las condiciones de
la carretera.
■Mensaje de aviso
Si el siguiente mensaje de aviso se muestra en el visualizador de información múltiple y el
indicador LTA se enciende en naranja, siga el
procedimiento de resolución de problemas adecuado. Además, si se muestra un men-
saje de aviso diferente, siga las instrucciones
que se muestran en la pantalla.
●“Avería de LTA Visite su concesionario”
El sistema podría no estar funcionando
correctamente. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revisen.
●“LTA no disponible”
El sistema se cancela temporalmente debido
a un funcionamiento incorrecto en un sensor
distinto del de la cámara delantera. Desac- tive el sistema LTA, espere un momento y, a
continuación, active de nuevo el sistema LTA.
●“LTA no disponible a velocidad actual”
La función no se puede utilizar cuando la
velocidad del vehículo supera el rango de
funcionamiento de LTA. Conduzca más des- pacio.
■Personalización
Se pueden modificar los ajustes de la fun-
ción. ( P.675)

333
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA_TMMT_ES
*: Si está instalado

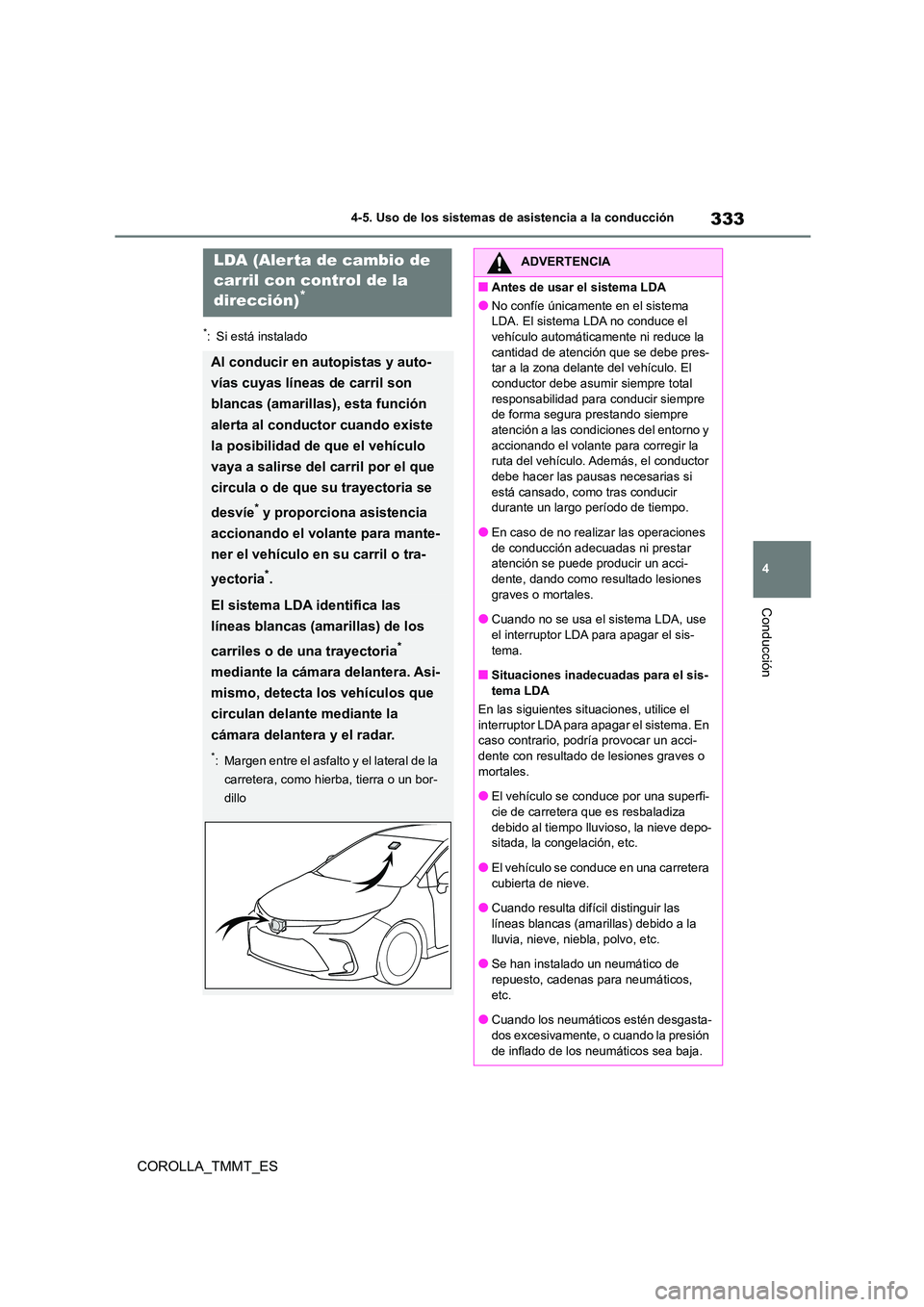

LDA (Alerta de cambio de
carril con control de la
dirección)*
Al conducir en autopistas y auto-
vías cuyas líneas de carril son
blancas (amarillas), esta función
alerta al conductor cuando existe
la posibilidad de que el vehículo
vaya a salirse del carril por el que
circula o de que su trayectoria se
desvíe* y proporciona asistencia
accionando el volante para mante-
ner el vehículo en su carril o tra-
yectoria*.
El sistema LDA identifica las
líneas blancas (amarillas) de los
carriles o de una trayectoria*
mediante la cámara delantera. Asi-
mismo, detecta los vehículos que
circulan delante mediante la
cámara delantera y el radar.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bor-
dillo
ADVERTENCIA
■Antes de usar el sistema LDA
●No confíe únicamente en el sistema
LDA. El sistema LDA no conduce el
vehículo automáticamente ni reduce la cantidad de atención que se debe pres-
tar a la zona delante del vehículo. El
conductor debe asumir siempre total responsabilidad para conducir siempre
de forma segura prestando siempre
atención a las condiciones del entorno y accionando el volante para corregir la
ruta del vehículo. Además, el conductor
debe hacer las pausas necesarias si está cansado, como tras conducir
durante un largo período de tiempo.
●En caso de no realizar las operaciones de conducción adecuadas ni prestar
atención se puede producir un acci-
dente, dando como resultado lesiones graves o mortales.
●Cuando no se usa el sistema LDA, use
el interruptor LDA para apagar el sis- tema.
■Situaciones inadecuadas para el sis-
tema LDA
En las siguientes sit uaciones, utilice el
interruptor LDA para apagar el sistema. En caso contrario, podría provocar un acci-
dente con resultado de lesiones graves o
mortales.
●El vehículo se conduce por una superfi-
cie de carretera que es resbaladiza
debido al tiempo lluvioso, la nieve depo- sitada, la congelación, etc.
●El vehículo se conduce en una carretera
cubierta de nieve.
●Cuando resulta difícil distinguir las
líneas blancas (amarillas) debido a la
lluvia, nieve, niebla, polvo, etc.
●Se han instalado un neumático de
repuesto, cadenas para neumáticos,
etc.
●Cuando los neumáticos estén desgasta-
dos excesivamente, o cuando la presión
de inflado de los neumáticos sea baja.

3344-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES
ADVERTENCIA

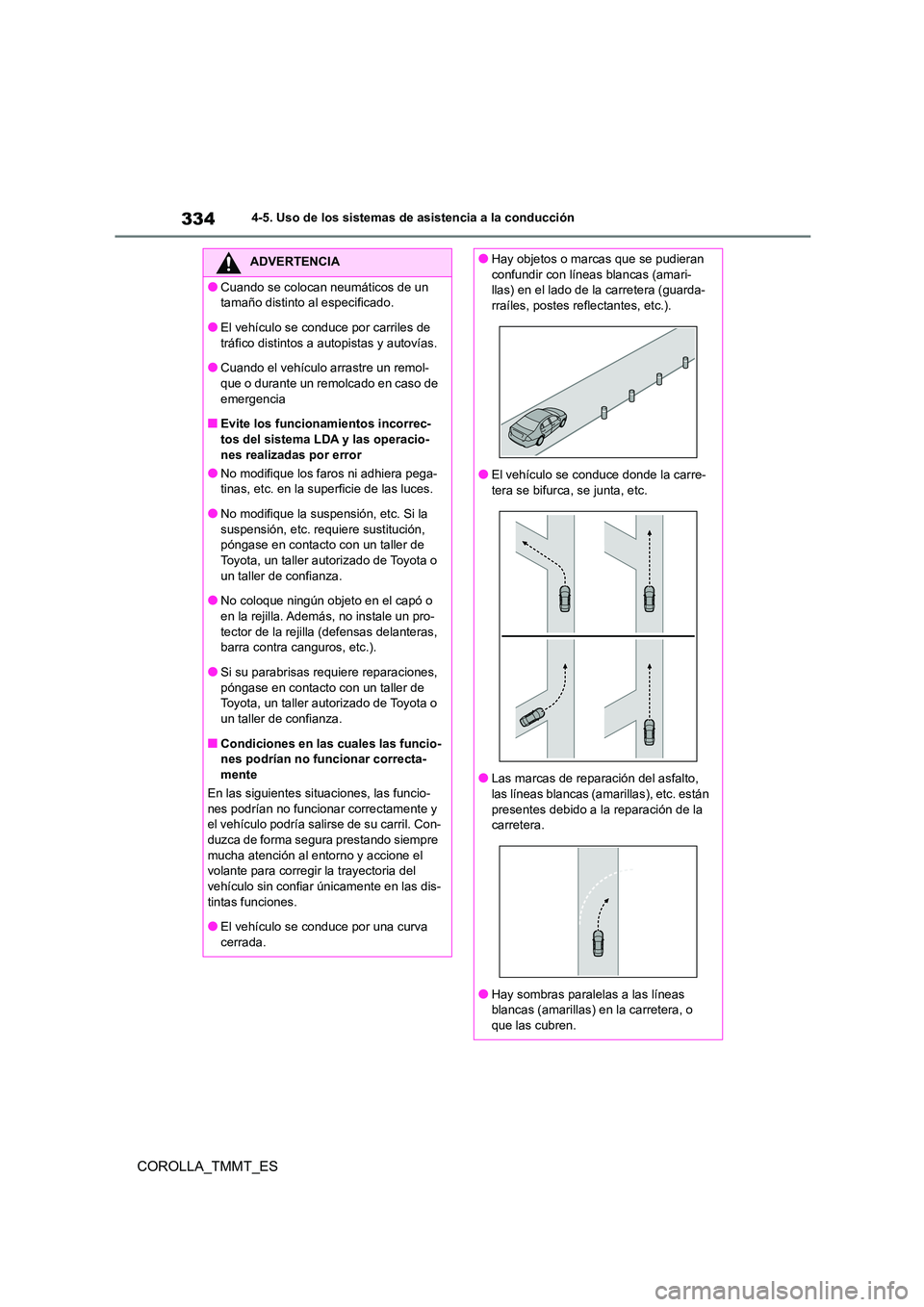

●Cuando se colocan neumáticos de un
tamaño distinto al especificado.
●El vehículo se conduce por carriles de tráfico distintos a autopistas y autovías.
●Cuando el vehículo arrastre un remol-
que o durante un remolcado en caso de emergencia
■Evite los funcionamientos incorrec-
tos del sistema LDA y las operacio- nes realizadas por error
●No modifique los faros ni adhiera pega-
tinas, etc. en la superficie de las luces.
●No modifique la suspensión, etc. Si la suspensión, etc. requiere sustitución,
póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza.
●No coloque ningún objeto en el capó o
en la rejilla. Además, no instale un pro- tector de la rejilla (defensas delanteras,
barra contra canguros, etc.).
●Si su parabrisas requiere reparaciones, póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o
un taller de confianza.
■Condiciones en las cuales las funcio- nes podrían no funcionar correcta-
mente
En las siguientes situaciones, las funcio-
nes podrían no funcionar correctamente y el vehículo podría salirse de su carril. Con-
duzca de forma segura prestando siempre
mucha atención al entorno y accione el volante para corregir la trayectoria del
vehículo sin confiar únicamente en las dis-
tintas funciones.
●El vehículo se conduce por una curva
cerrada.
●Hay objetos o marcas que se pudieran
confundir con líneas blancas (amari-
llas) en el lado de la carretera (guarda- rraíles, postes reflectantes, etc.).
●El vehículo se conduce donde la carre-
tera se bifurca, se junta, etc.
●Las marcas de reparación del asfalto, las líneas blancas (amarillas), etc. están
presentes debido a la reparación de la
carretera.
●Hay sombras paralelas a las líneas
blancas (amarillas) en la carretera, o que las cubren.

335
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA_TMMT_ES
■Función de alerta de cambio de
carril
Cuando el sistema determina que el
vehículo podría salirs e del carril o de su
trayectoria*, se muestra un aviso en el
visualizador de información múltiple y
un indicador acústico de aviso emitirá
un sonido para alertar al conductor.
Cuando el indicador acústico de aviso emita
un sonido, compruebe la zona alrededor del
vehículo y accione el volante con cuidado
para devolver el vehículo al centro del carril.
Vehículo con BSM: Cuando el sistema
determina que el vehículo podría salirse de
su carril y que la posibilidad de una colisión
con un vehículo adelantando en el carril
ADVERTENCIA

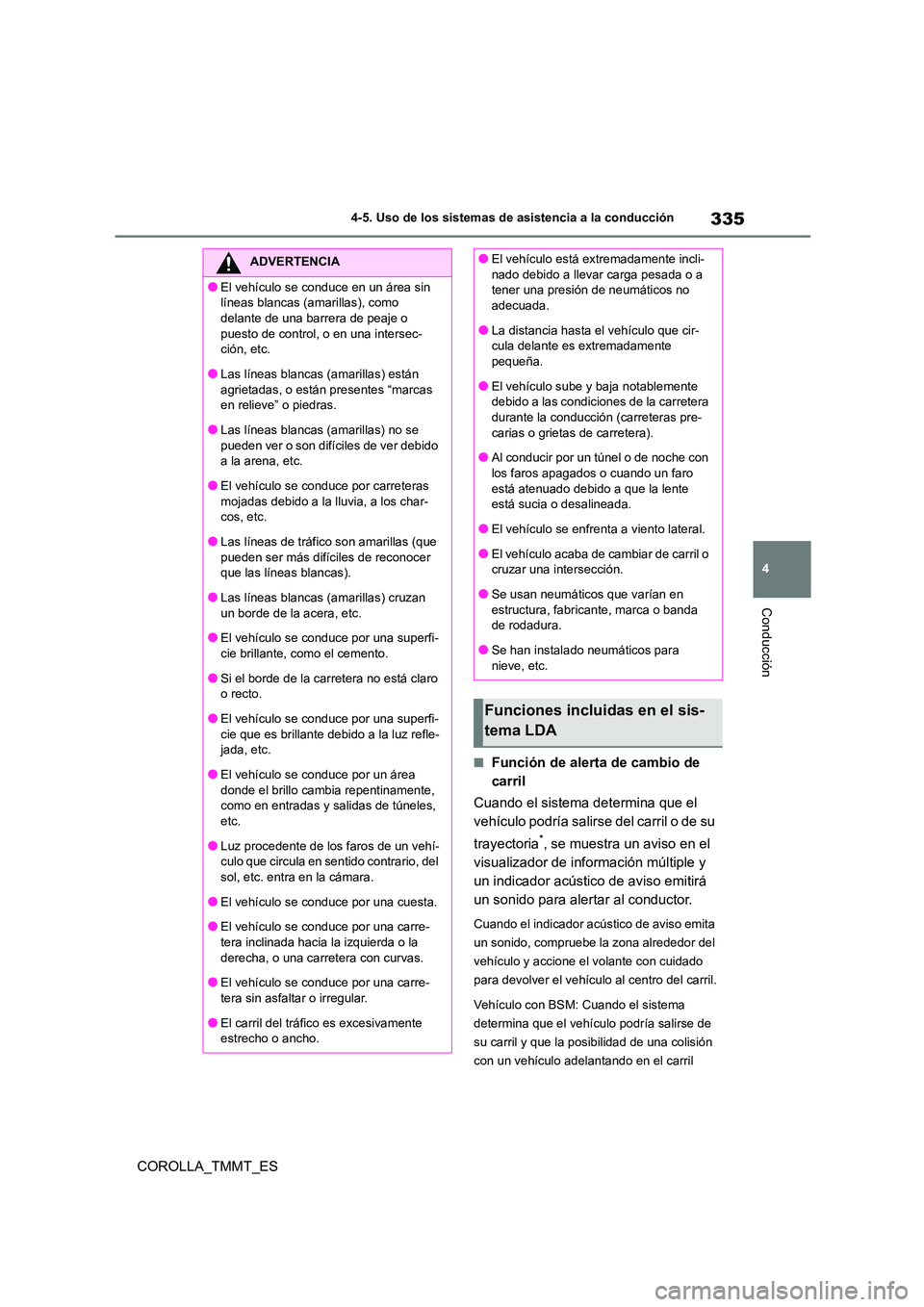

●El vehículo se conduce en un área sin
líneas blancas (amarillas), como
delante de una barrera de peaje o puesto de control, o en una intersec-
ción, etc.
●Las líneas blancas (amarillas) están agrietadas, o están presentes “marcas
en relieve” o piedras.
●Las líneas blancas (amarillas) no se pueden ver o son difíciles de ver debido
a la arena, etc.
●El vehículo se conduce por carreteras mojadas debido a la lluvia, a los char-
cos, etc.
●Las líneas de tráfico son amarillas (que pueden ser más difíciles de reconocer
que las líneas blancas).
●Las líneas blancas (amarillas) cruzan un borde de la acera, etc.
●El vehículo se conduce por una superfi-
cie brillante, como el cemento.
●Si el borde de la carretera no está claro
o recto.
●El vehículo se conduce por una superfi-
cie que es brillante debido a la luz refle- jada, etc.
●El vehículo se conduce por un área
donde el brillo cambia repentinamente, como en entradas y salidas de túneles,
etc.
●Luz procedente de los faros de un vehí- culo que circula en sentido contrario, del
sol, etc. entra en la cámara.
●El vehículo se conduce por una cuesta.
●El vehículo se conduce por una carre-
tera inclinada hacia la izquierda o la
derecha, o una carretera con curvas.
●El vehículo se conduce por una carre-
tera sin asfaltar o irregular.
●El carril del tráfico es excesivamente estrecho o ancho.
●El vehículo está extremadamente incli-
nado debido a llevar carga pesada o a
tener una presión de neumáticos no adecuada.
●La distancia hasta el vehículo que cir-
cula delante es extremadamente pequeña.
●El vehículo sube y baja notablemente
debido a las condiciones de la carretera
durante la conducción (carreteras pre- carias o grietas de carretera).
●Al conducir por un túnel o de noche con
los faros apagados o cuando un faro está atenuado debido a que la lente
está sucia o desalineada.
●El vehículo se enfrenta a viento lateral.
●El vehículo acaba de cambiar de carril o
cruzar una intersección.
●Se usan neumáticos que varían en estructura, fabricante, marca o banda
de rodadura.
●Se han instalado neumáticos para nieve, etc.
Funciones incluidas en el sis-
tema LDA

3364-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES

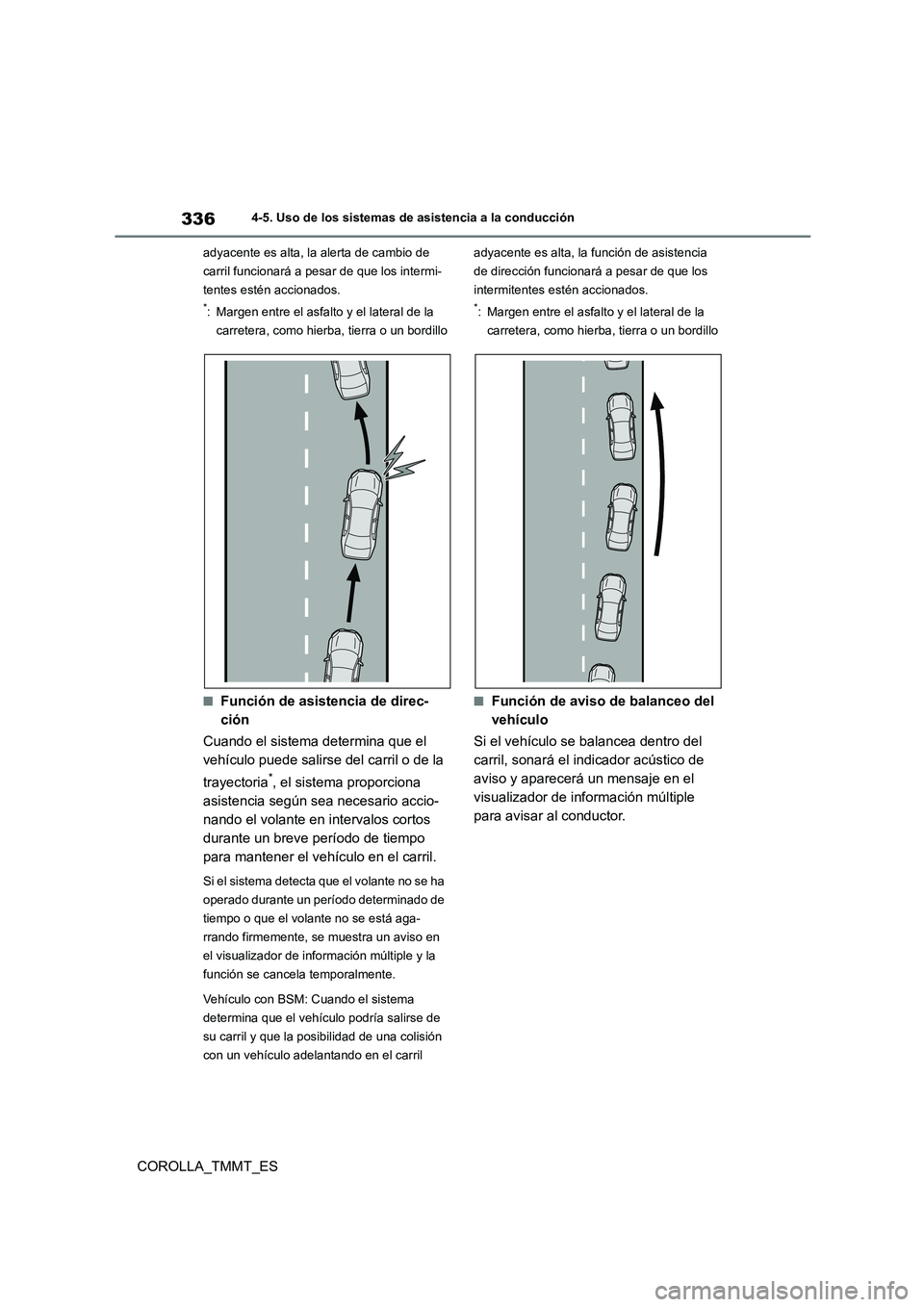

adyacente es alta, la alerta de cambio de
carril funcionará a pesar de que los intermi-
tentes estén accionados.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Función de asistencia de direc-
ción
Cuando el sistema determina que el
vehículo puede salirse del carril o de la
trayectoria*, el sistema proporciona
asistencia según sea necesario accio-
nando el volante en intervalos cortos
durante un breve período de tiempo
para mantener el vehículo en el carril.
Si el sistema detecta que el volante no se ha
operado durante un período determinado de
tiempo o que el volante no se está aga-
rrando firmemente, se muestra un aviso en
el visualizador de información múltiple y la
función se cancela temporalmente.
Vehículo con BSM: Cuando el sistema
determina que el vehículo podría salirse de
su carril y que la posibilidad de una colisión
con un vehículo adelantando en el carril
adyacente es alta, la función de asistencia
de dirección funcionará a pesar de que los
intermitentes estén accionados.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Función de aviso de balanceo del
vehículo
Si el vehículo se balancea dentro del
carril, sonará el indicador acústico de
aviso y aparecerá un mensaje en el
visualizador de información múltiple
para avisar al conductor.

337
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
COROLLA_TMMT_ES

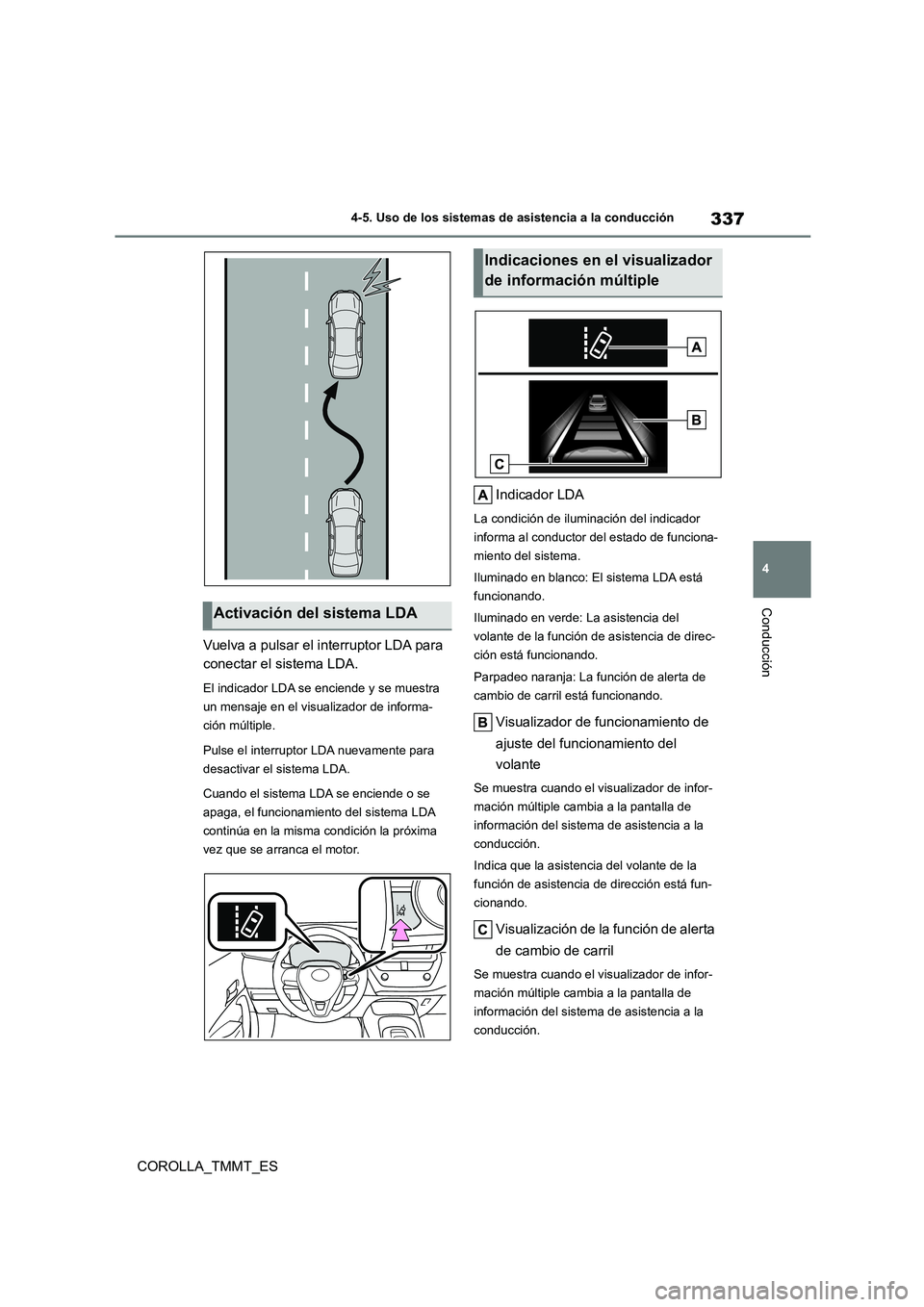

Vuelva a pulsar el interruptor LDA para
conectar el sistema LDA.
El indicador LDA se enciende y se muestra
un mensaje en el visualizador de informa-
ción múltiple.
Pulse el interruptor LDA nuevamente para
desactivar el sistema LDA.
Cuando el sistema LDA se enciende o se
apaga, el funcionamiento del sistema LDA
continúa en la misma condición la próxima
vez que se arranca el motor.
Indicador LDA
La condición de iluminac ión del indicador
informa al conductor del estado de funciona-
miento del sistema.
Iluminado en blanco: El sistema LDA está
funcionando.
Iluminado en verde: La asistencia del
volante de la función de asistencia de direc-
ción está funcionando.
Parpadeo naranja: La función de alerta de
cambio de carril está funcionando.
Visualizador de funcionamiento de
ajuste del funcionamiento del
volante
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.
Indica que la asistencia del volante de la
función de asistencia de dirección está fun-
cionando.
Visualización de la función de alerta
de cambio de carril
Se muestra cuando el visualizador de infor-
mación múltiple cambia a la pantalla de
información del sistem a de asistencia a la
conducción.
Activación del sistema LDA
Indicaciones en el visualizador
de información múltiple

3384-5. Uso de los sistemas de asistencia a la conducción
COROLLA_TMMT_ES

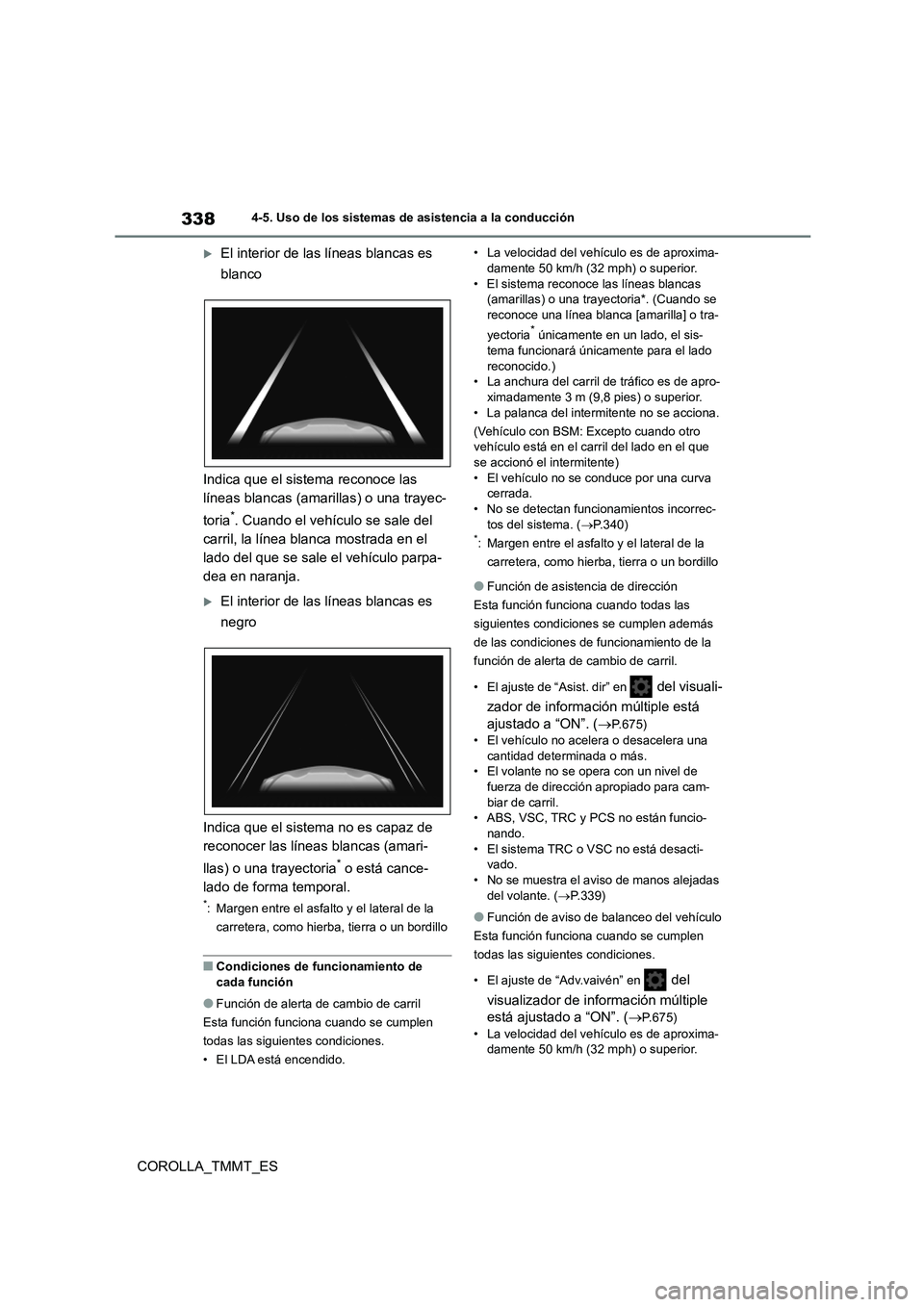

El interior de las líneas blancas es
blanco
Indica que el sistema reconoce las
líneas blancas (amarillas) o una trayec-
toria*. Cuando el vehículo se sale del
carril, la línea blanca mostrada en el
lado del que se sale el vehículo parpa-
dea en naranja.
El interior de las líneas blancas es
negro
Indica que el sistema no es capaz de
reconocer las líneas blancas (amari-
llas) o una trayectoria* o está cance-
lado de forma temporal.
*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
■Condiciones de fu ncionamiento de
cada función
●Función de alerta de cambio de carril
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El LDA está encendido.
• La velocidad del vehículo es de aproxima- damente 50 km/h (32 mph) o superior.
• El sistema reconoce las líneas blancas
(amarillas) o una trayectoria*. (Cuando se reconoce una línea blanca [amarilla] o tra-
yectoria* únicamente en un lado, el sis-
tema funcionará únicamente para el lado
reconocido.) • La anchura del carril de tráfico es de apro-
ximadamente 3 m (9,8 pies) o superior.
• La palanca del intermitente no se acciona.
(Vehículo con BSM: Excepto cuando otro vehículo está en el carril del lado en el que
se accionó el intermitente)
• El vehículo no se conduce por una curva cerrada.
• No se detectan funcionamientos incorrec-
tos del sistema. ( P.340)*: Margen entre el asfalto y el lateral de la
carretera, como hierba, tierra o un bordillo
●Función de asistencia de dirección
Esta función funciona cuando todas las
siguientes condiciones se cumplen además
de las condiciones de funcionamiento de la
función de alerta de cambio de carril.
• El ajuste de “Asist. dir” en del visuali-
zador de información múltiple está
ajustado a “ON”. ( P.675)
• El vehículo no acelera o desacelera una
cantidad determinada o más.
• El volante no se opera con un nivel de fuerza de dirección apropiado para cam-
biar de carril.
• ABS, VSC, TRC y PCS no están funcio- nando.
• El sistema TRC o VSC no está desacti-
vado. • No se muestra el av iso de manos alejadas
del volante. ( P.339)
●Función de aviso de balanceo del vehículo
Esta función funciona cuando se cumplen
todas las siguientes condiciones.
• El ajuste de “Adv.vaivén” en del
visualizador de información múltiple
está ajustado a “ON”. ( P.675)
• La velocidad del vehículo es de aproxima- damente 50 km/h (32 mph) o superior.
